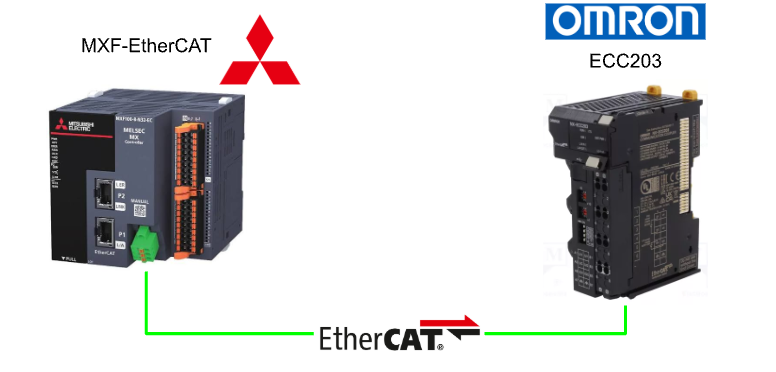

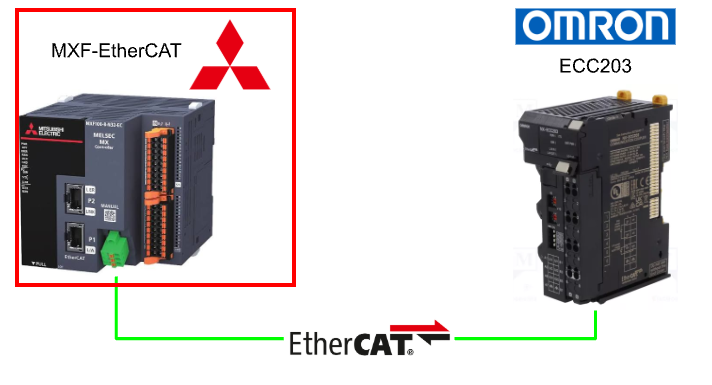

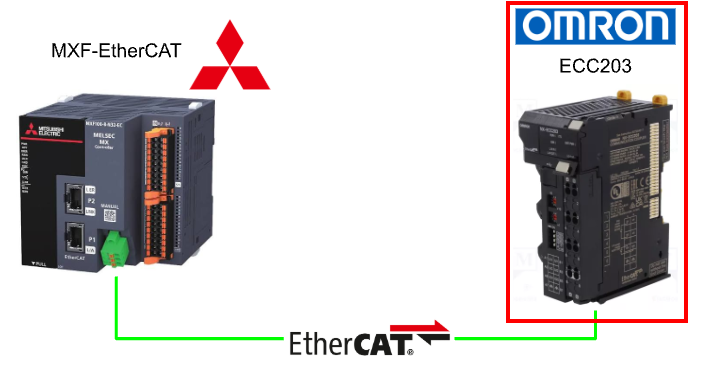

こちらは新しい記事のシリーズで、三菱電機のMXF-EtherCATバージョンのCPUで様々な検証を行います。第１話ではMXF-EtherCATからEtherCATマスターを立ち上げ、オムロンのECC203と接続します。
さ、FAを楽しもう！
Reference Link
https://soup01.com/ja/category/mitsubishi-jp/mxr/
ツール Download

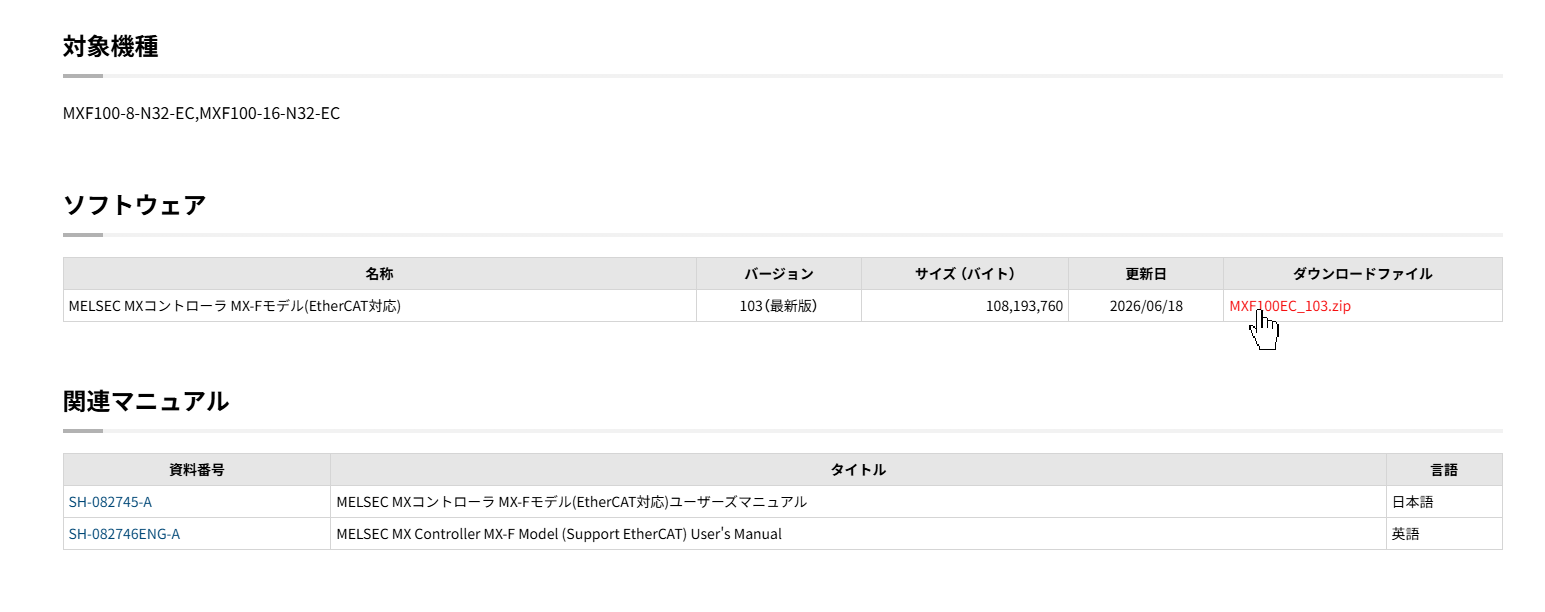

下記のLinkからEtherCAT 構成ツールをダウンロードしてください。
ツールインストール

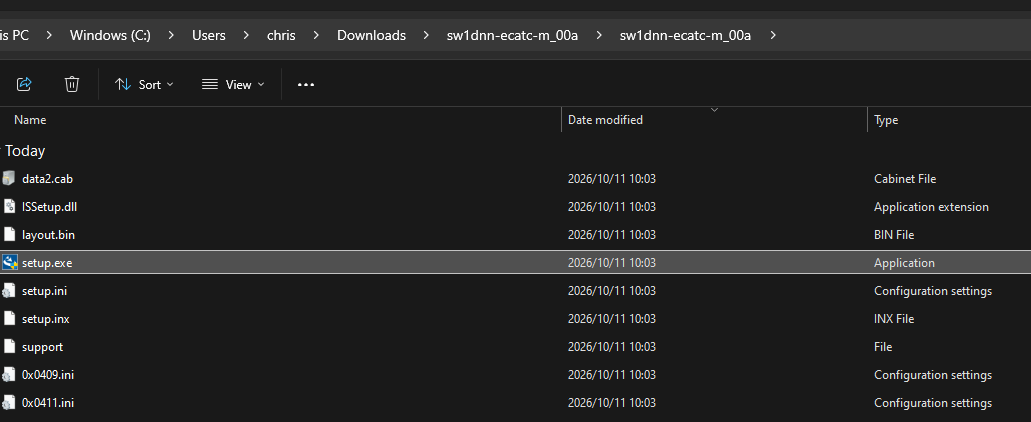

先程ダウンロードしたZIPを解凍し、setup.exeを起動します。

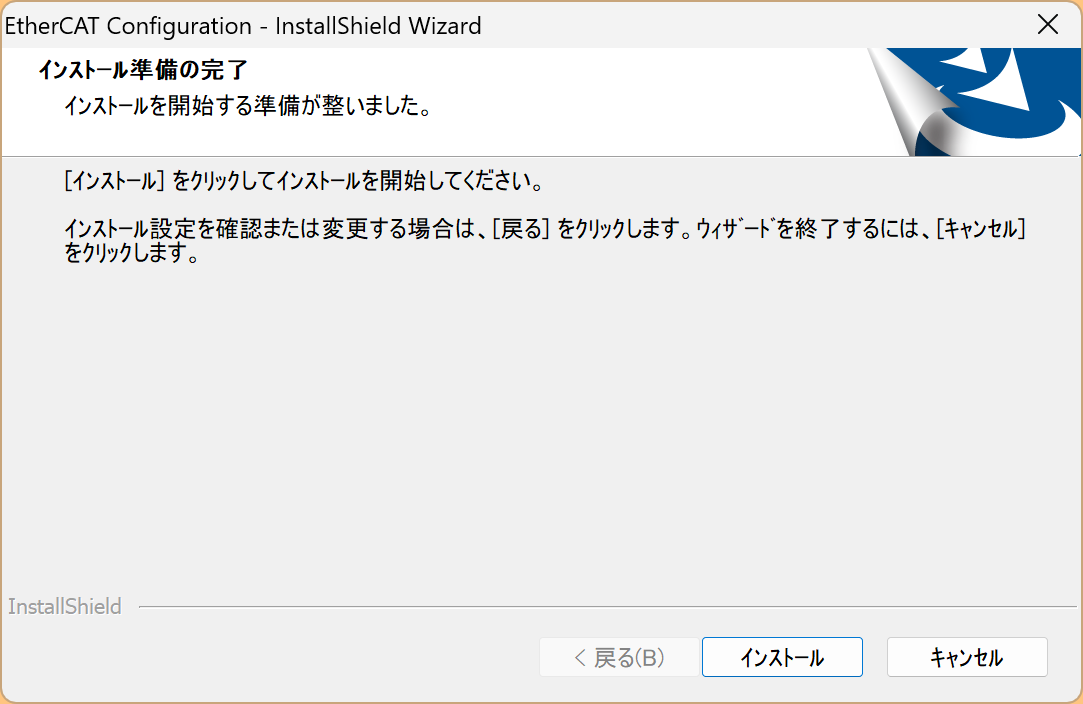

インストールをクリックします。

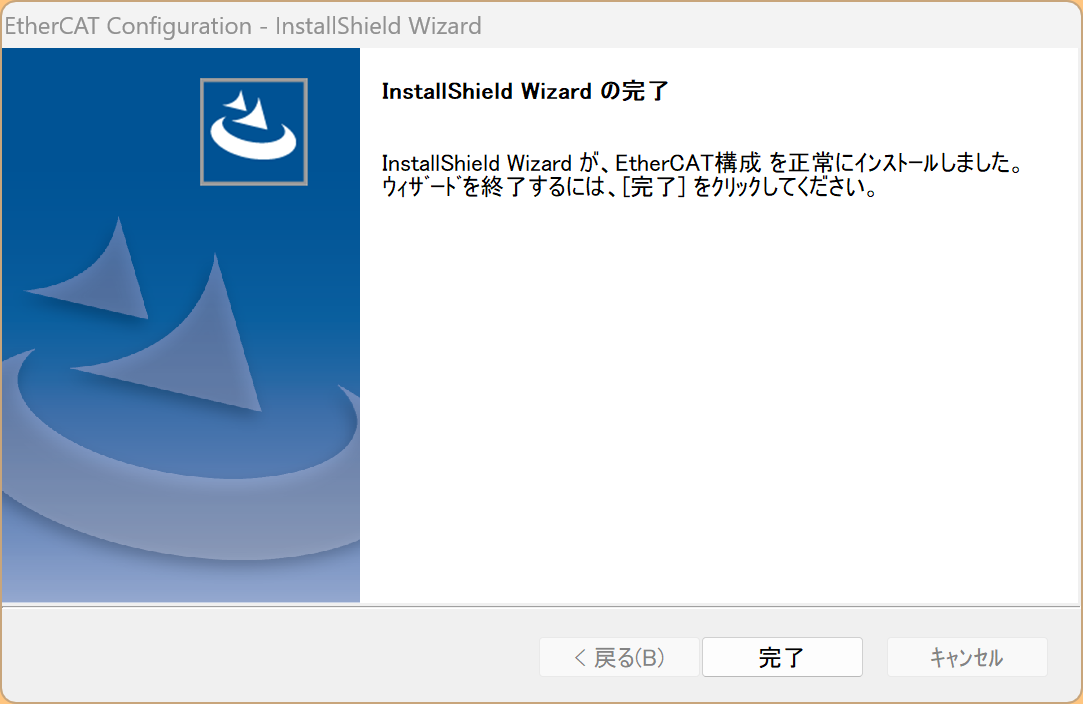

Done!
Implementation
OMRON 側
最初はオムロンのECC203 カプラーから構築します。

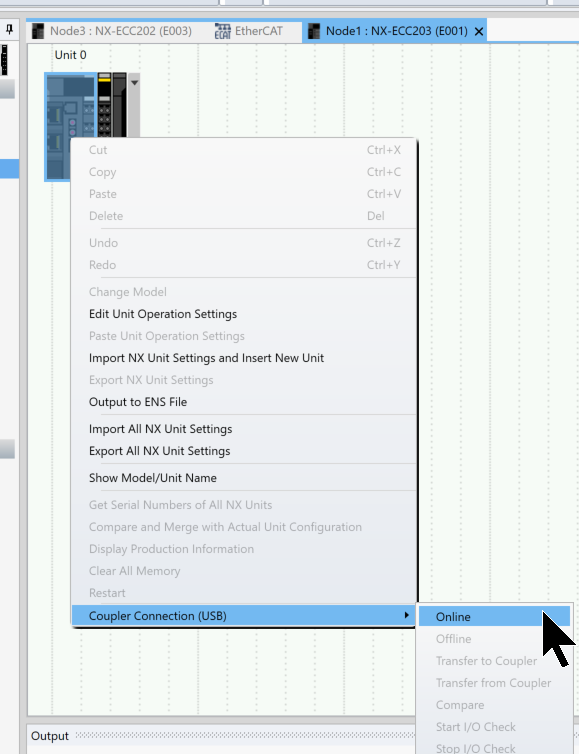

Sysmac StudioからECC203を接続し→右クリック→Coupler Connection(USB)→Onlineします。

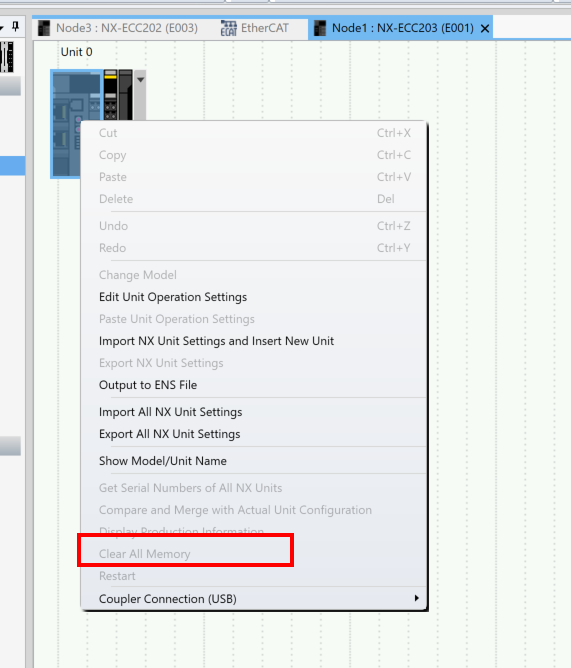

次はClearAll Memoryをクリックしモジュールをリセットします。

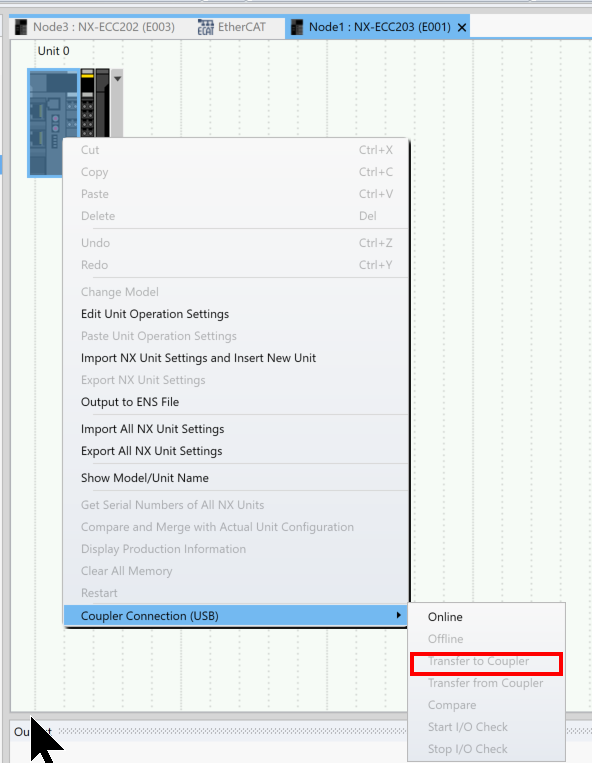

次はCoupler Connection(USB)→Transfer To Couplerで構成をECC203に転送します。
MXF-EtherCAT側
次はMXF-EtherCAT側を設定します。
モジュールラベルを追加
最初はプロジェクト内にModule Labelを追加します。

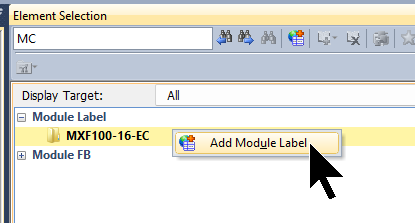

Module Label→MXF100-16-EC→右クリック→Add Module Labelします。
EtherCATネットワーク構築
次はEtheCATネットワーク関連を構築します。
Module Parameters

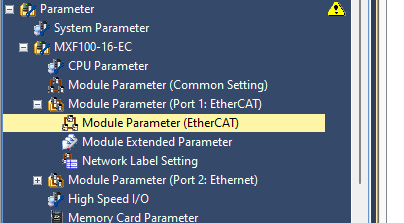

Module Parameters→Module Parameters(EtherCAT)をクリックします。

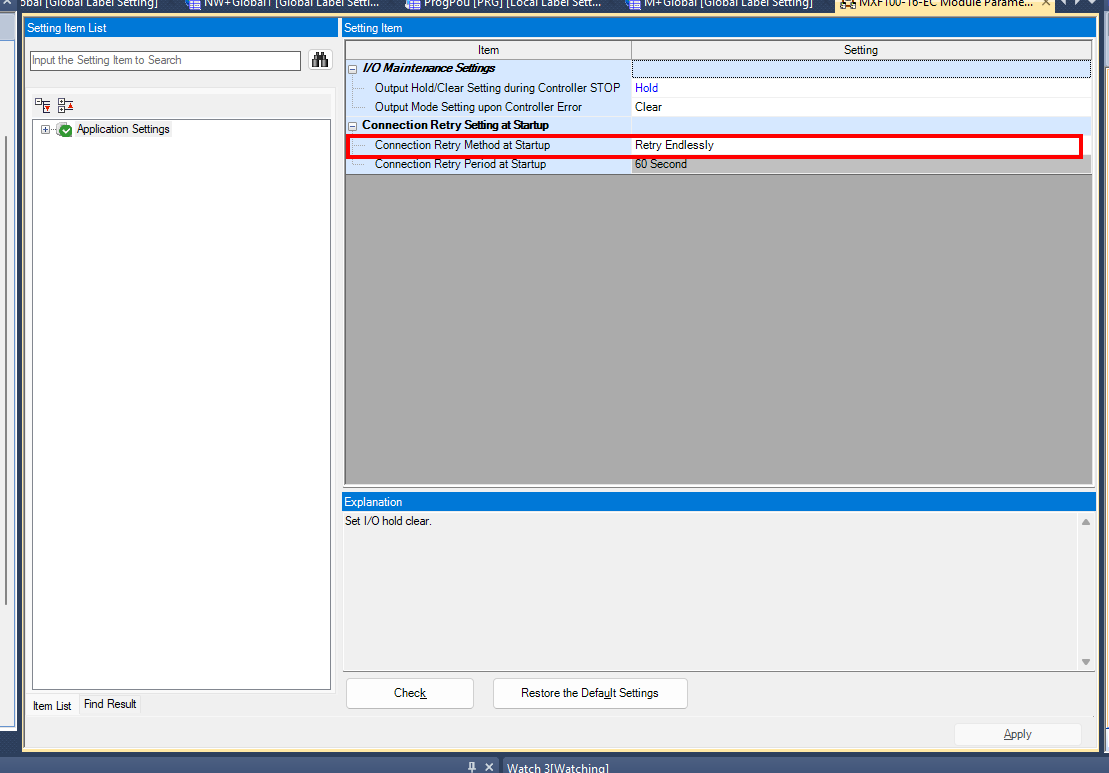

Connection Retry Method at Startupを”Retry Endlessly”に設定します。
こちらは起動時の接続リトライ方式を設定説明です。
項目 | 説明 | 設定範囲 |
|---|---|---|
起動時の接続リトライ方式 | コントローラの起動中にSubDeviceとの通信が失敗した場合の、接続リトライ方式を設定します。 | ・無期限にリトライ ・指定期間リトライ（デフォルト） |
Network Extended Parameters

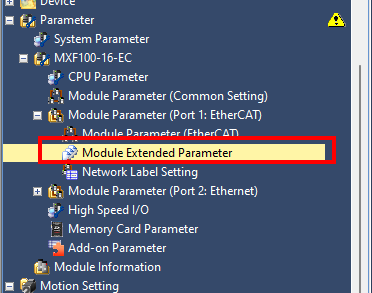

次はEtherCATネットワーク本体を構築するためにModule Extended Parameterをクリックします。
Import ESI FILE

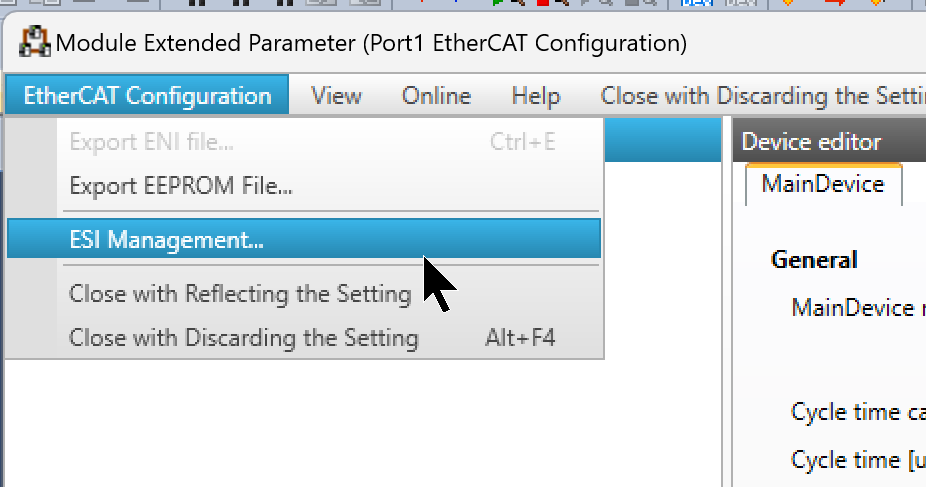

EtherCAT Configurationが起動され、最初にESI FILEをImportします。EtherCAT Configuration→ESI Managementをクリックします。

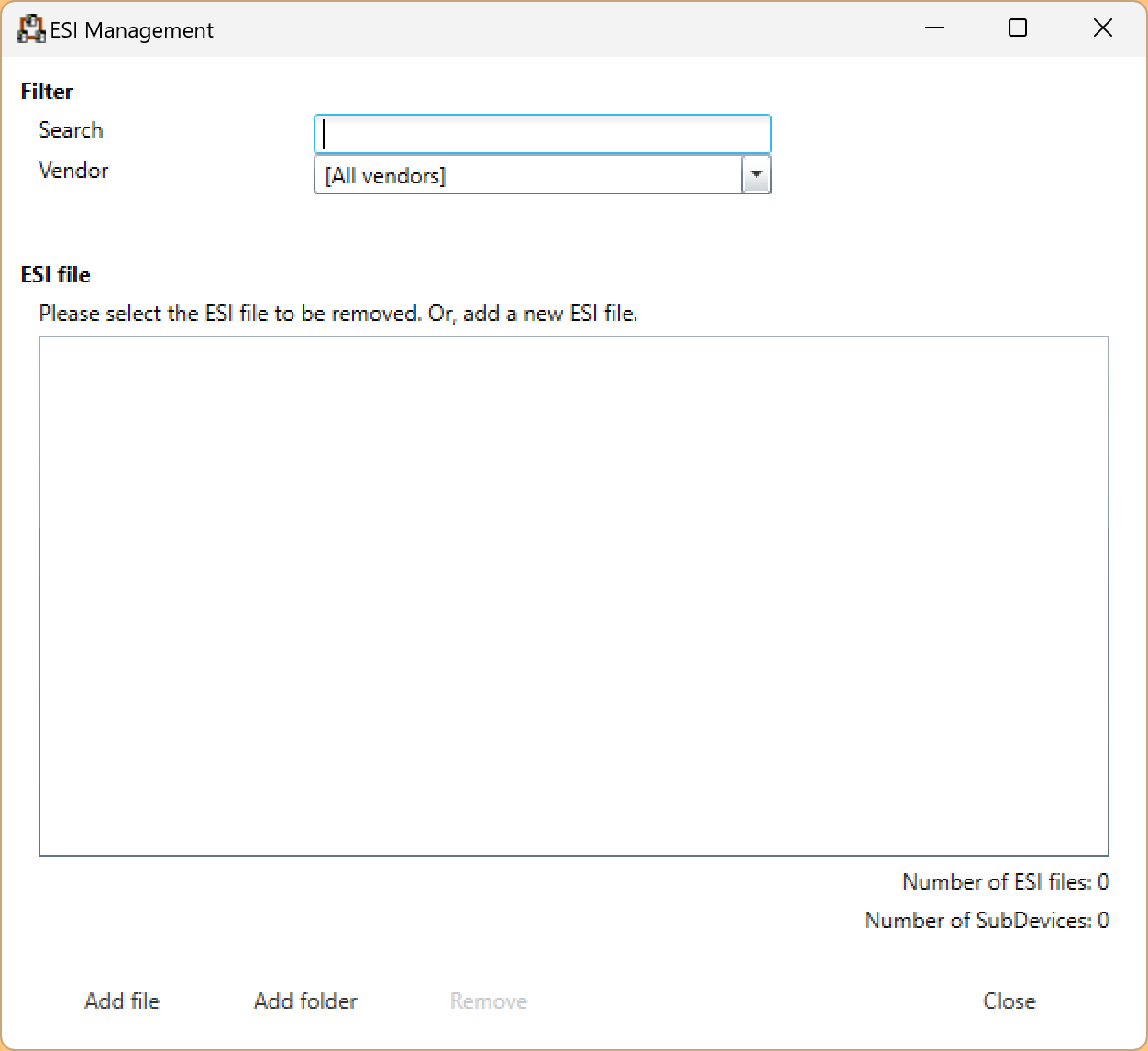

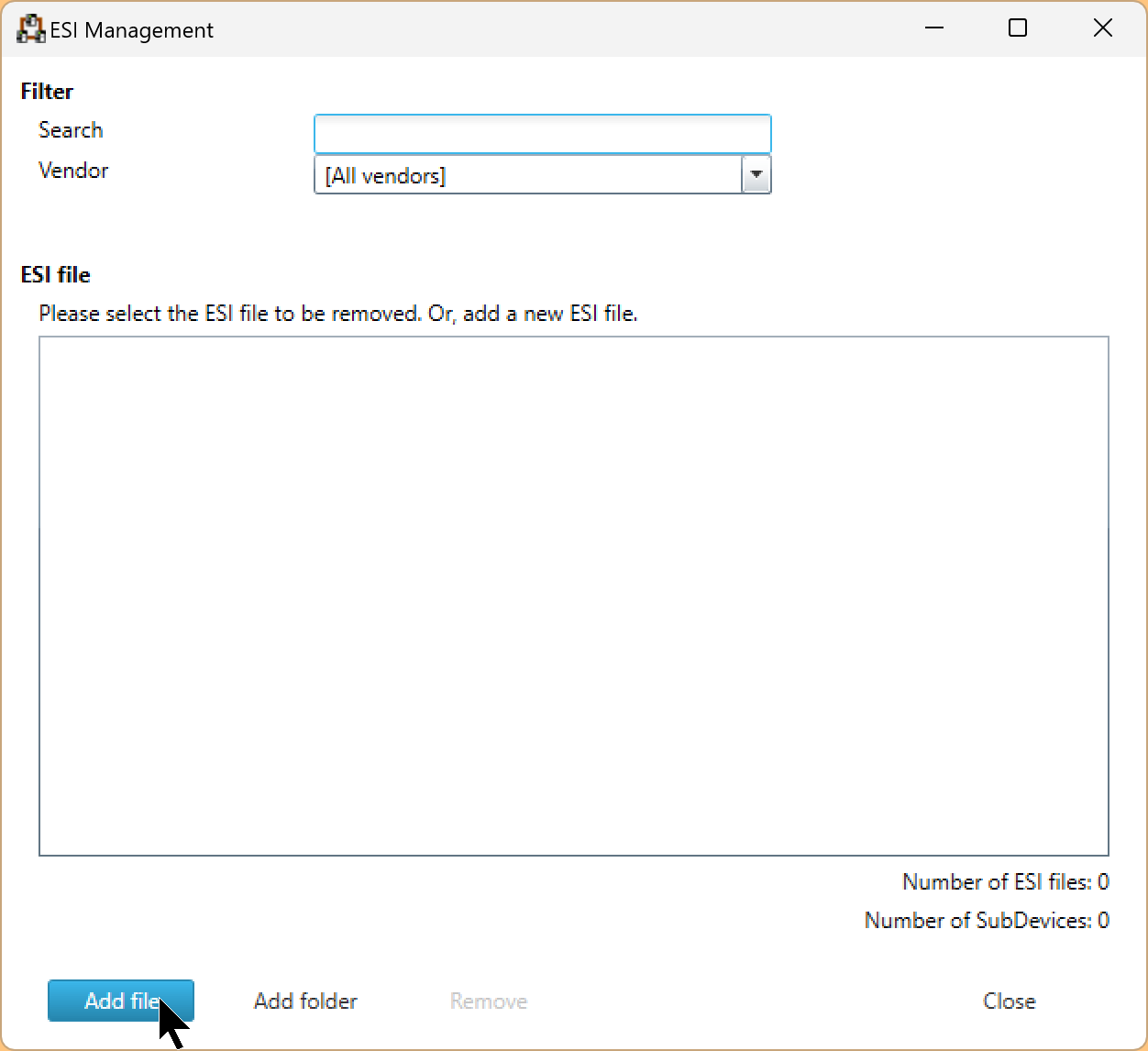

こちらはESI FILEの管理画面です。
Add Fileをクリックし、今回記事で使用するECC203 EDS FILEをImportしてください。

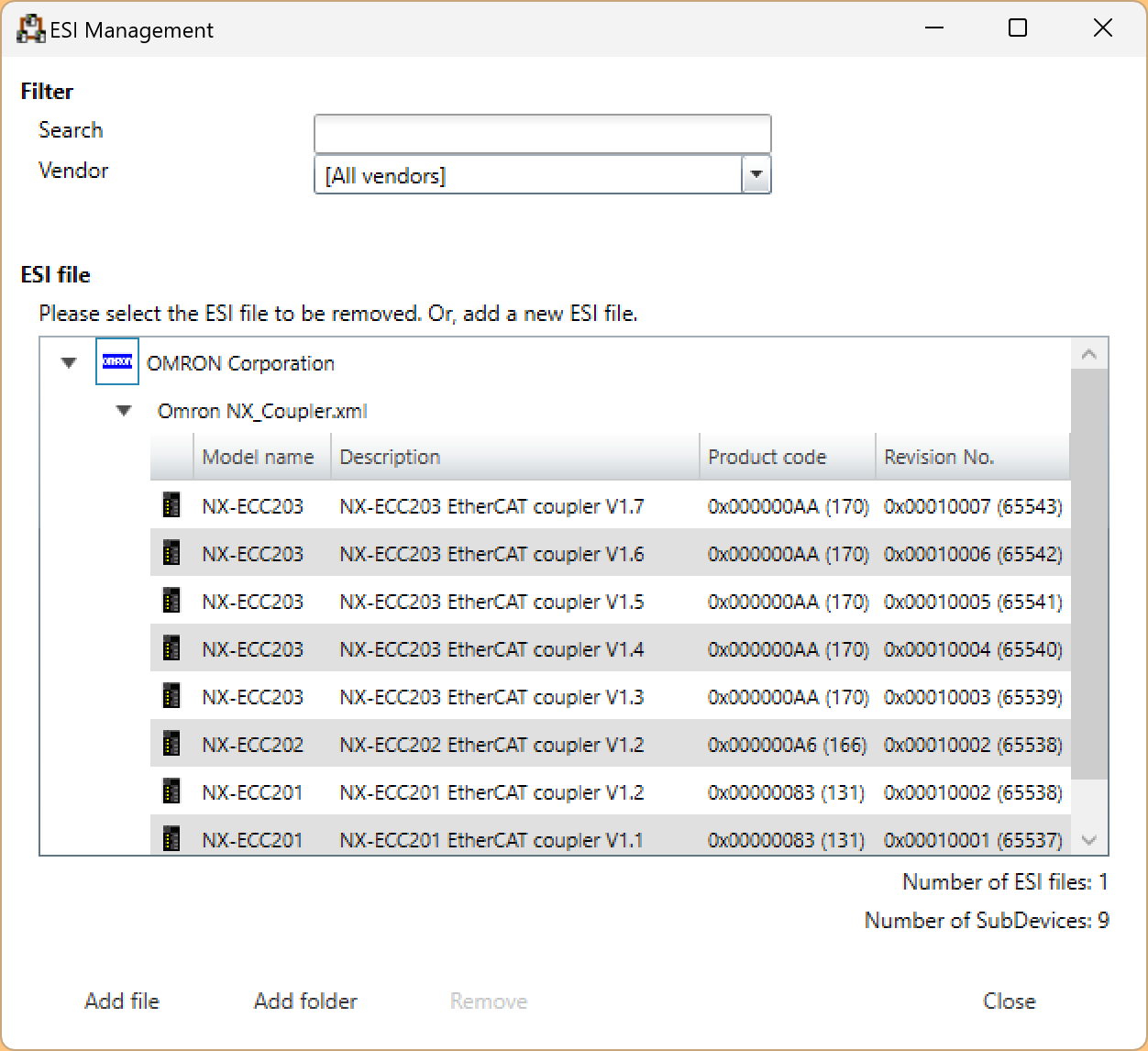

Done!これでOMRONのEtherCAT Coupler のESI FILEが登録されました。
Select Scan Ethernet Network
自分のPCとEtherCAT Slave(今回はオムロンのECC203)を検索する機能を紹介します。

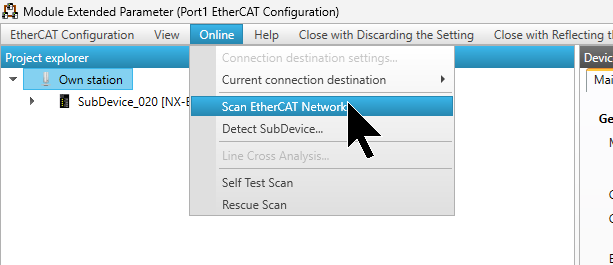

Online→Scan EtherCAT Networkをクリックします。

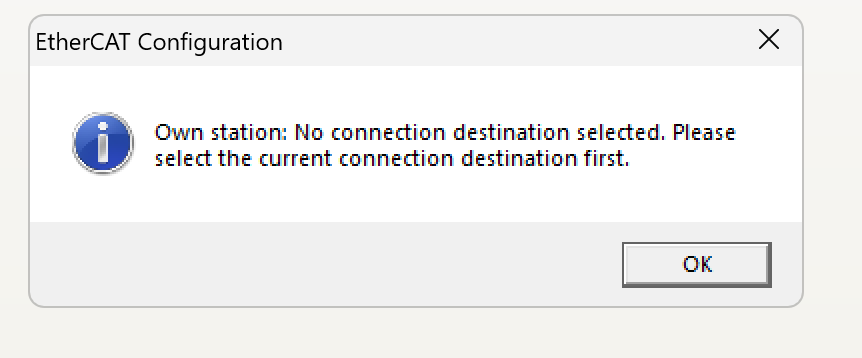

下記のConnection Endpointがないみたいなエラーが表示されます。

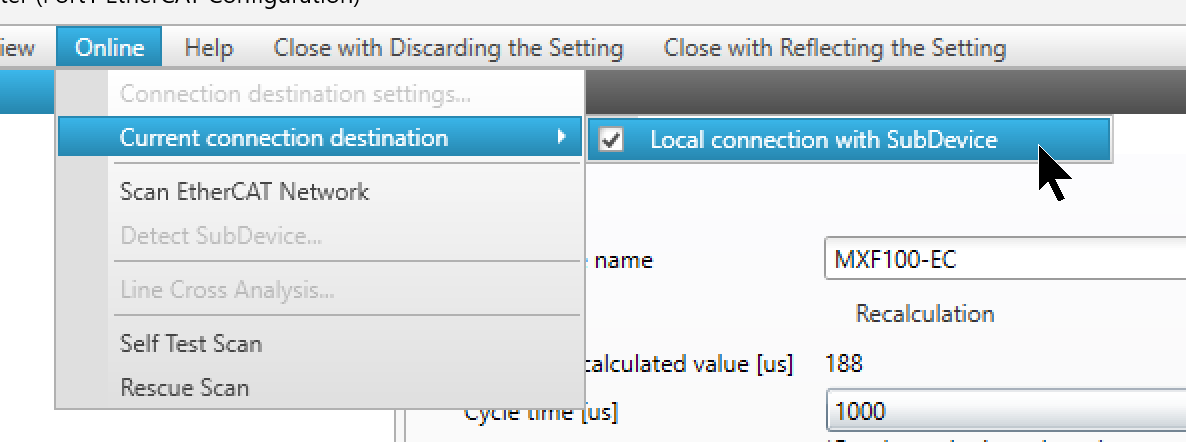

Online→Current Connection Destination→Localを選択します。そしてもう一度検索しましょう。
EtherCATスレーブ追加

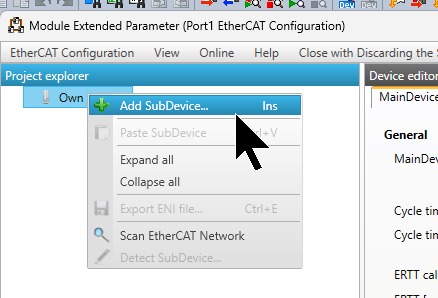

Own→右クリック→Add SubDeviceでオムロンのECC203を追加します。

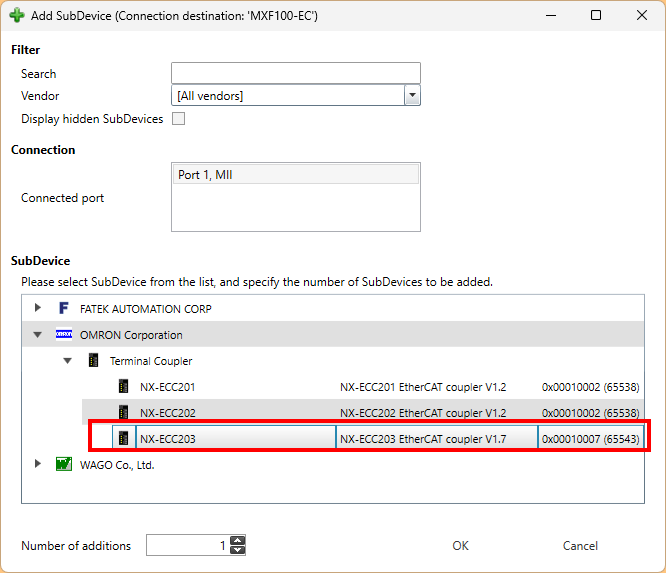

NX-ECC203を選択し、OKで進みます。

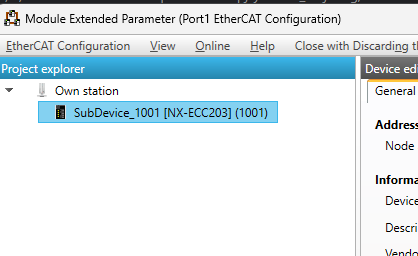

Done！これでNX-ECC203が追加されました。
サブスロットを追加

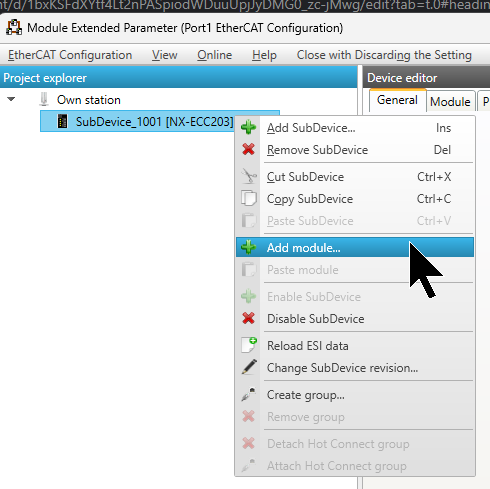

NX-ECC203を右クリック→Add Moduleします。

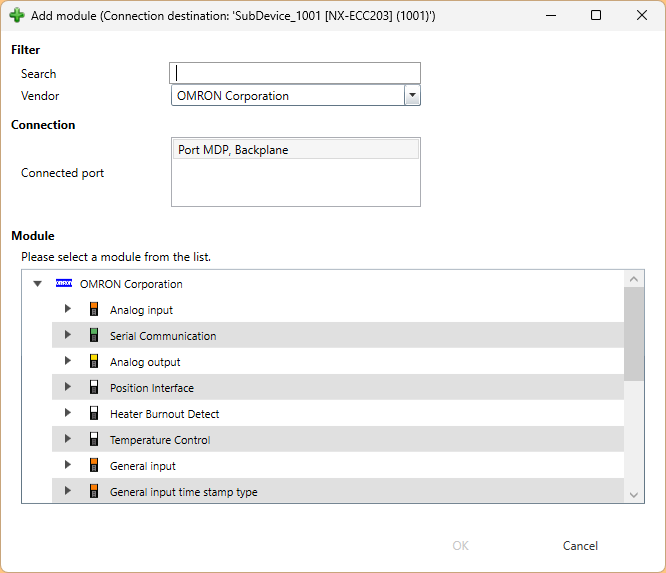

こちらはModuleの追加画面になります。

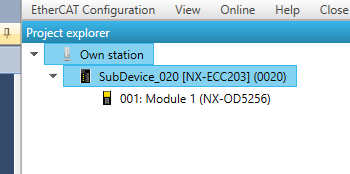

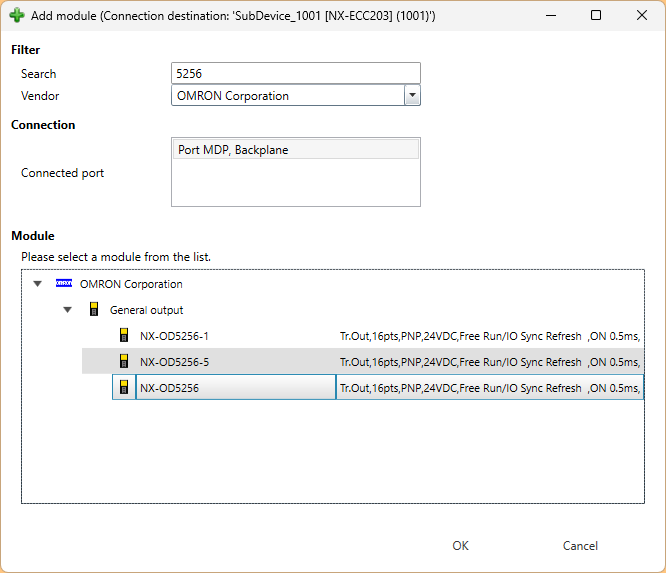

Searchから5256を入力し、NX-OD5256を挿入します。
Done!

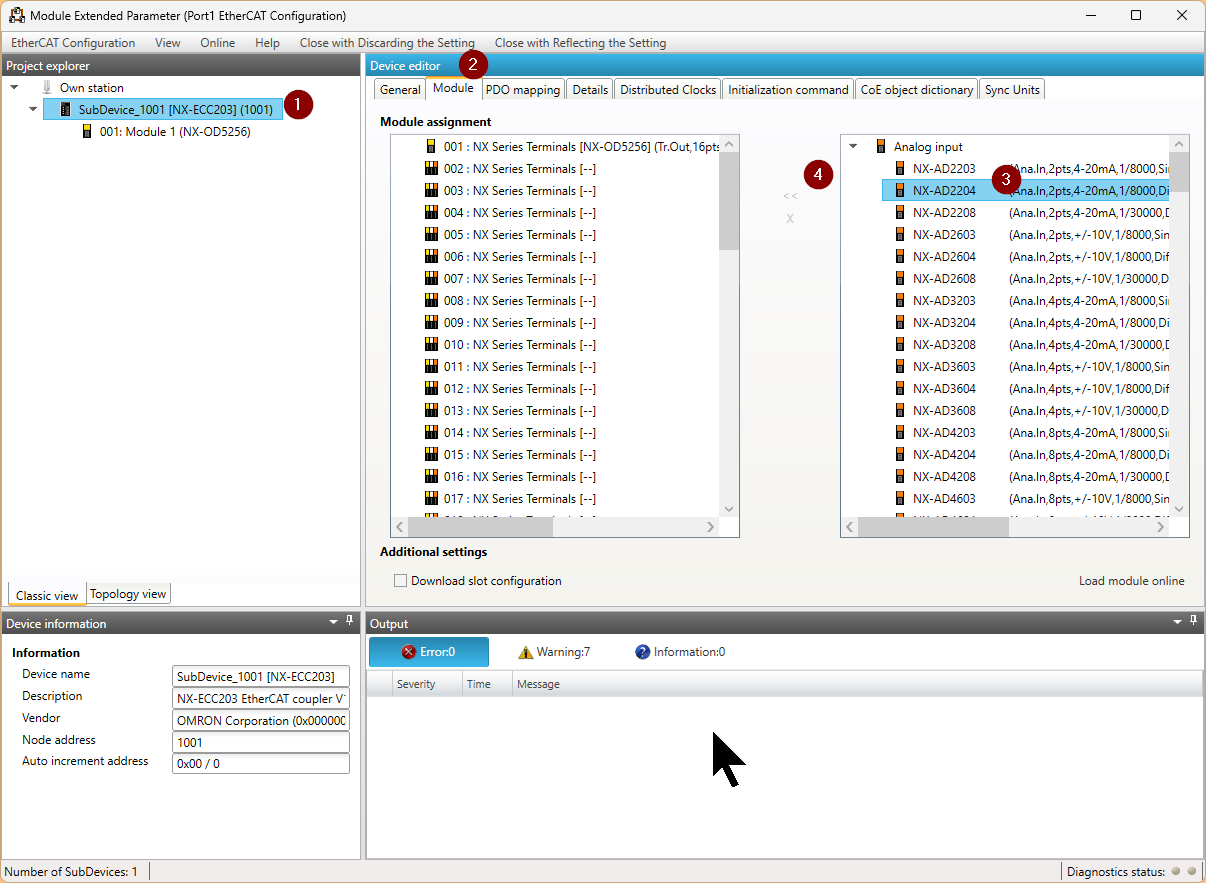

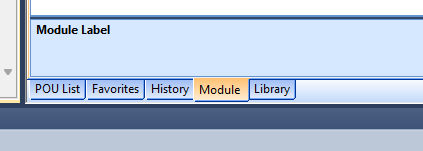

または、EtherCAT Slave(今回の例はオムロンのECC203)を選び→Module Tab→挿入したいモジュールを選択→”<<”ボタンでモジュールを追加します。
Distribution Clock・Free Run設定

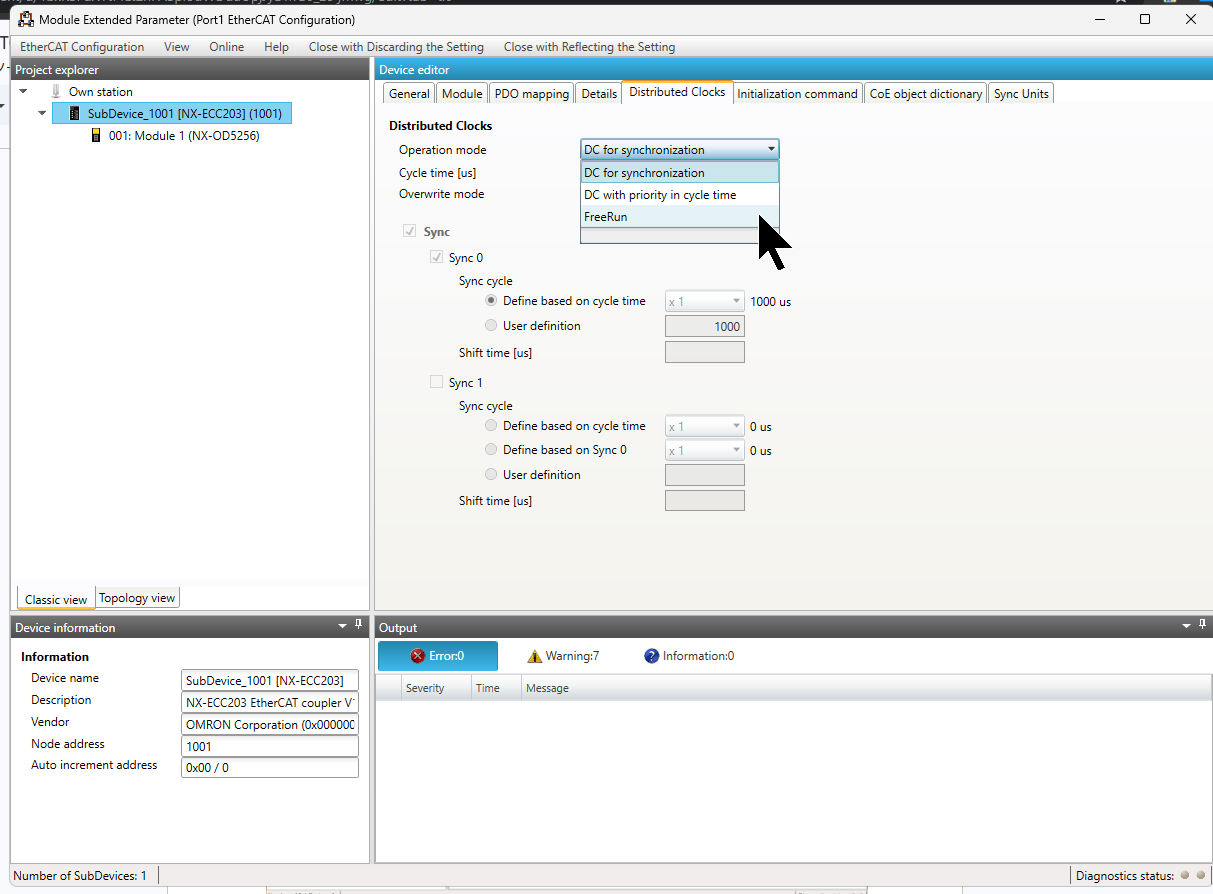

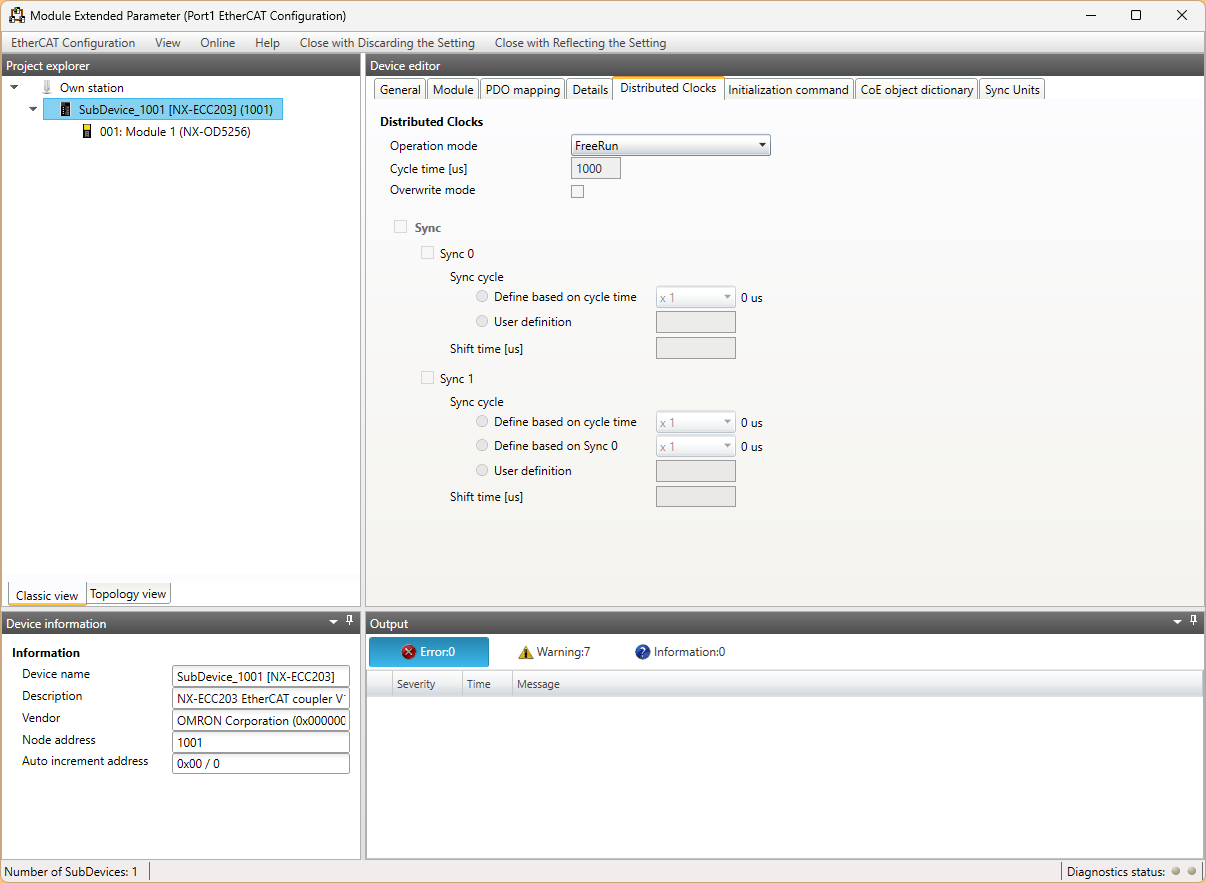

Free Runを運用するので、EtherCAT Slave(今回の例はオムロンのECC203)→Distributed Clock→Operation ModeをFree Runに設定してください。
Done!
設定保存

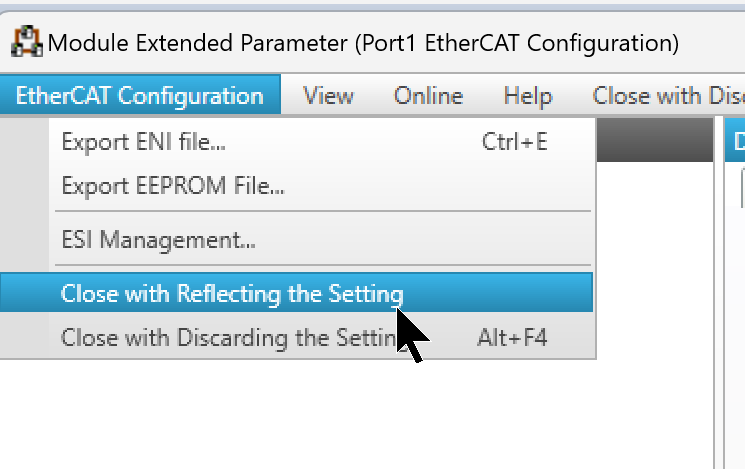

EtherCAT Configuration→Close with Reflecting the Settingをクリックし設定を保存します。

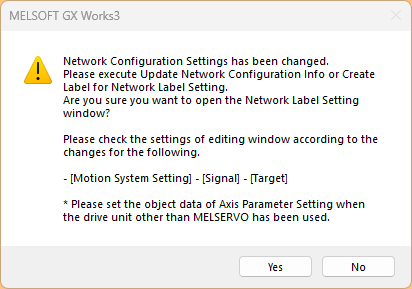

Yesで進みます。
ラベルを更新する

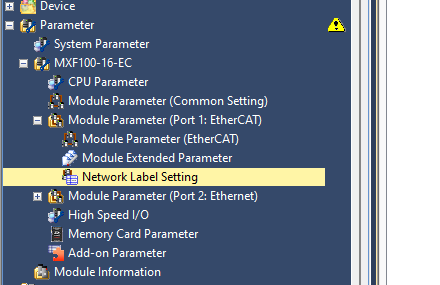

今度はラベルの更新を行います。Module Parameters→Network Label Settingsをクリックします。

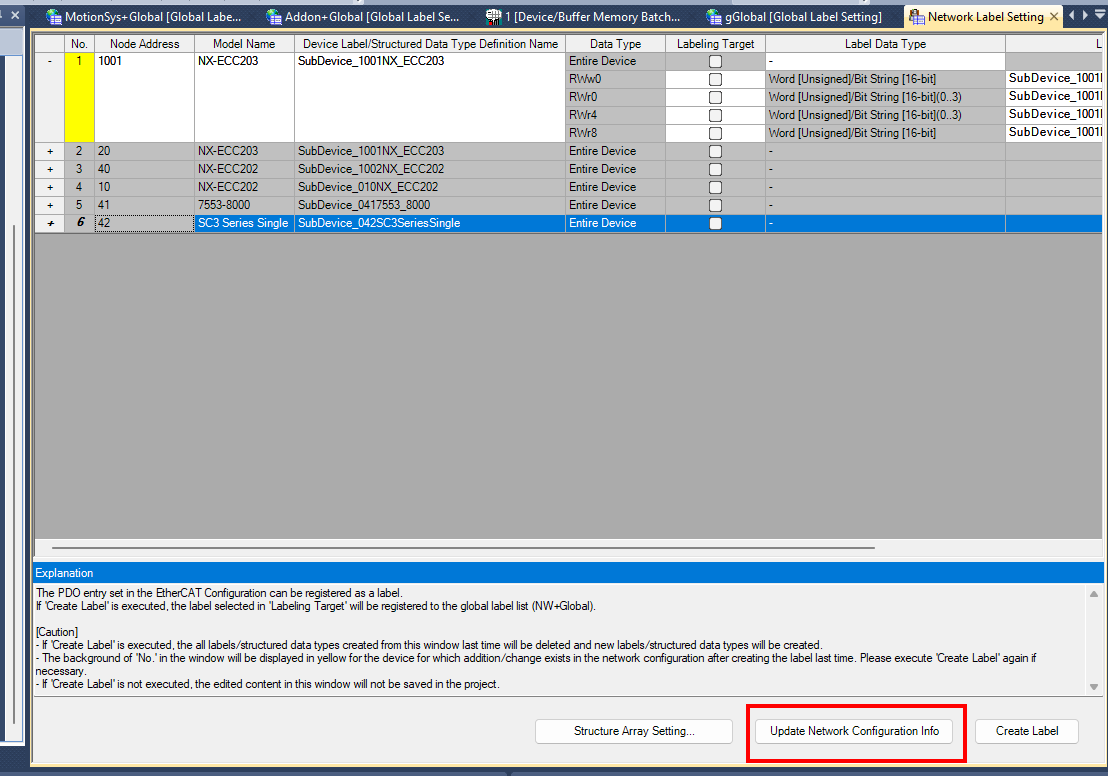

Update Network Configuration Infoをクリックします。

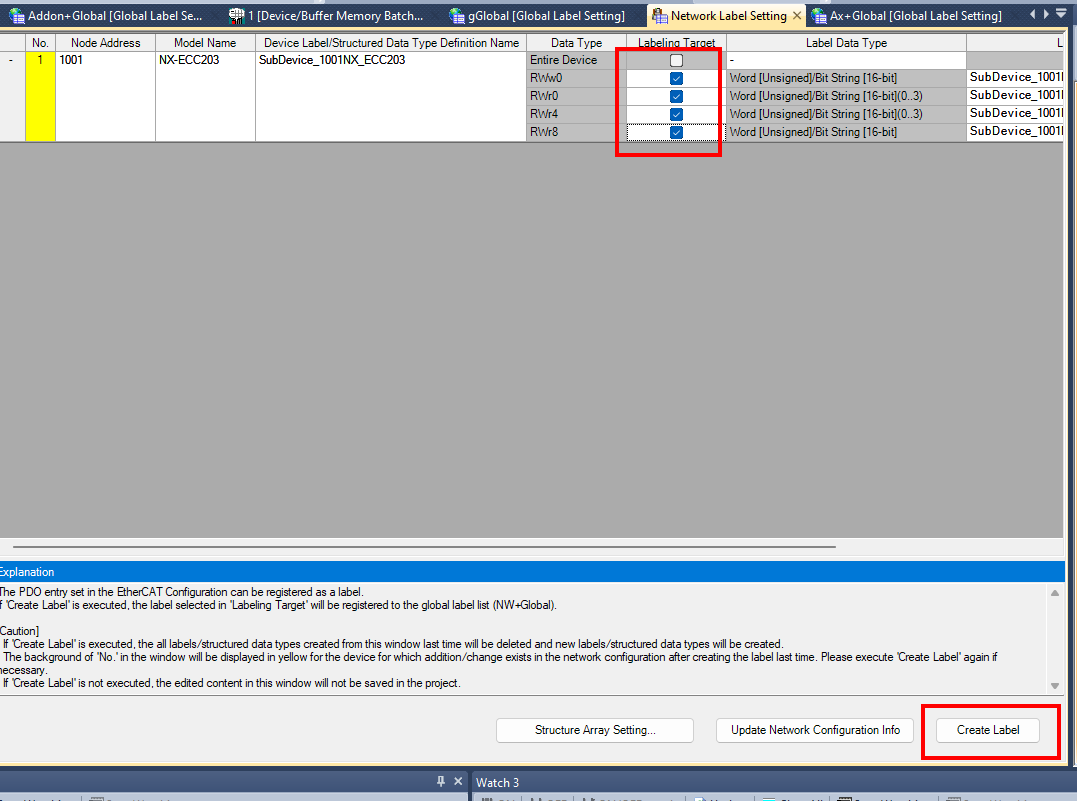

次は該当するEtherCAT Slave(今回はオムロンのECC203)に生成したい変数を選択します。Label Targetに列をCheck入れ、Create Labelをクリックします。

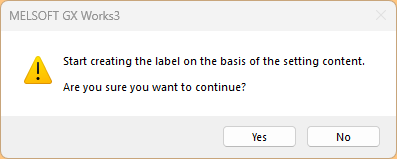

Yesで進みます。

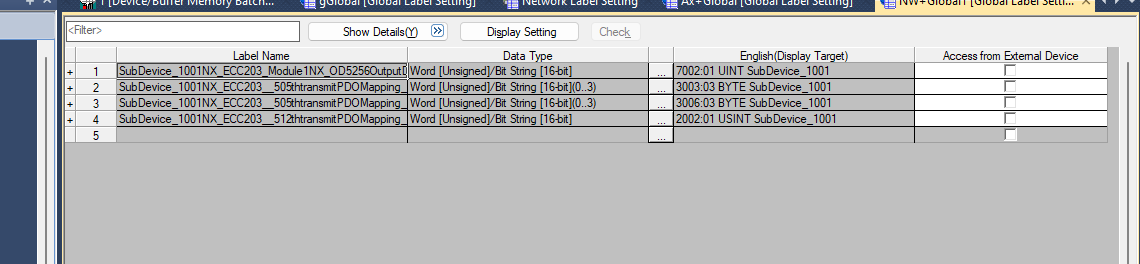

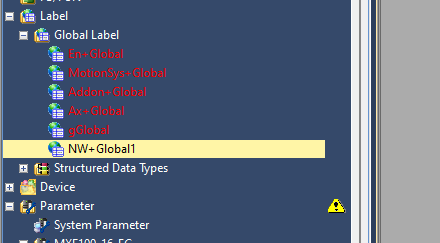

Done!Global LabelにNW+Global1というラベルリストが生成されました。
中にオムロンECC203 EtherCAT Slaveに関連するラベルを確認できました。
プログラム

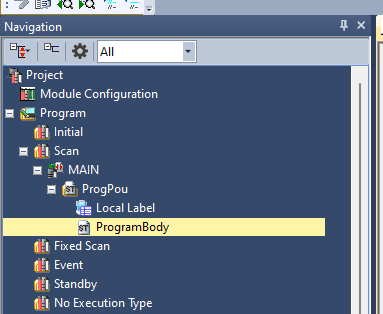

次は簡単な検証プログラムを作成します。MAIN→ProgPou→ProgramBobyを開きます。
こちらは検証のプログラムです。ST言語のR_TRIGとSHLを使用し、16ビットのデジタル出力を順番にONさせるプログラムを作成しました。
- R_TRIGで10msクロック信号の立ち上がりを検出し、SHLによって出力データを1ビットずつ左にシフトします。
- 出力データが0の場合は初期値として1を設定し、最上位ビット（Bit 15）に到達すると出力データをクリアして、再びBit 0から処理を繰り返します。
これにより、各出力チャンネルを順番に切り替え、デジタル出力モジュールの動作を確認できます。
fbR_TRIG(CLK:= MX_SQ.stSM.b10msClock);
|
|---|
CPUと接続ラベルを更新する

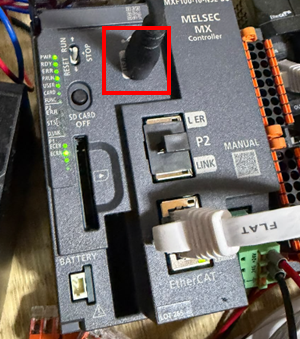

最後はPCとMXF-EtherCATをUSB－Cで接続します。

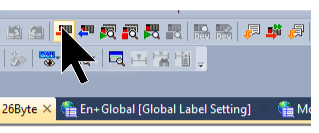

ダウンロード
プロジェクトをCPUにダウンロードし、電源を入れ直します。
結果

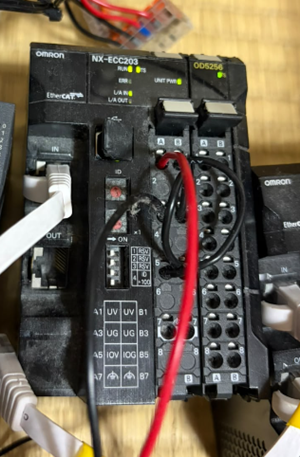

Done!オムロンのECC203はエラーなく、RUN・TS両方にも緑点灯になっています。
MXF-EtherCAT側にもエラーなくEtherCATマスター稼働しています。
