今回はArrayDBの操作Function、ReadFromArrayDBとWriteToArrayDBについて紹介します。

ArrayDBはDataBlockでその中には一つの変数、Array of <データタイプ>だけです。そのデータタイプはどんなものでもOK(もちろんPLC user data typeも)。そしてIndexは0から始まる、後は最適化アクセスしかないです。

ArrayDB作成

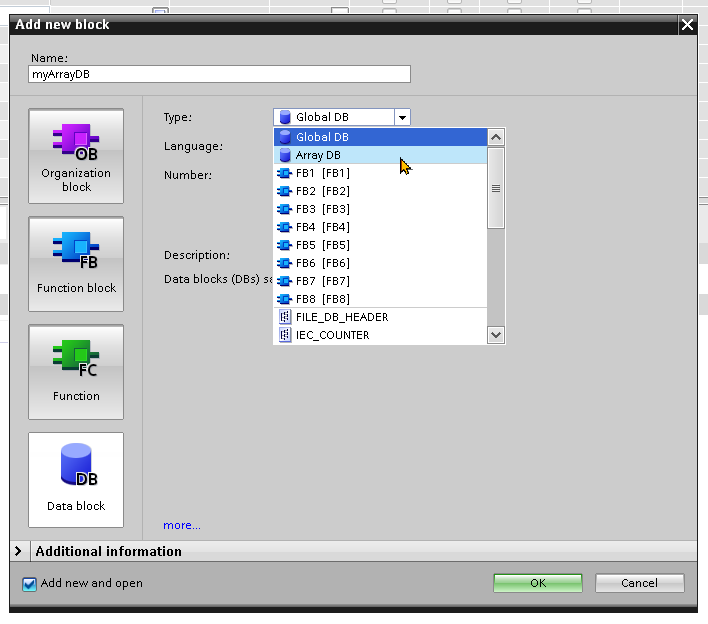

TypeのところにArray DBを選んでください。

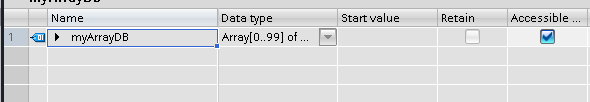

そしてデータタイプとArrayの長さを定義します。

そしてそれは作られたArrayDBになります。

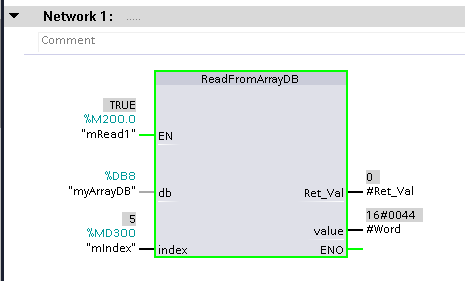

ReadFromArrayDB

正直いうとこのFunctionの意味があまりわかりませんが…もし配列のどあるIndexをアクセスしたいなら直接にA[i]:=xのようなプログラムを書けばよいのに…まぁまぁ…

• DB
  • ArrayDBですね。
• Index
  • 読みたいの配列Index
• RET_VAL
  • 実行結果
• VALUE
  • 配列のIndexに該当する変数の値

結果

myArrayDBのIndex=5の変数の値はいま44だと読み込まれています。

WriteToArrayDB

• DB
  • ArrayDBですね。
• INDEX
  • 書き込みたい配列Indexの変数
• VALUE
  • と、その値
• RET_VAL
  • 実行結果

実行結果

まぁ、myArrayDBのIndex=5の変数の値はいま44だと書き込まれています。

それだけですーはーい、お疲れ様です。
