今回はHMIのTagをSiArvを通じて自動作成の方法を説明します。

前回と同じく、PLC_1とHMI_1を作り、HMI_Connectionを貼り付けます。

myFB1を作ります。

StaticのところにFBParasIntとFBParasRealの配列をそれぞれ作ります。

そしてOB1のなk内myFB1を2回呼び出します。

つまり、いまPLC_1の中にインスタントDBがmyFB_DB1とmyFB_DB2があります。

PLC_1のコンパイルします。

次はCommon data>SiVArc>Tag rules。

<create new rules>をクリックし新しいルールを追加します。

Tag tableでHMITag.DB.SymbolicNameにします。

HMITag.DB.SymbolicName  はUser DBをアクセスします。

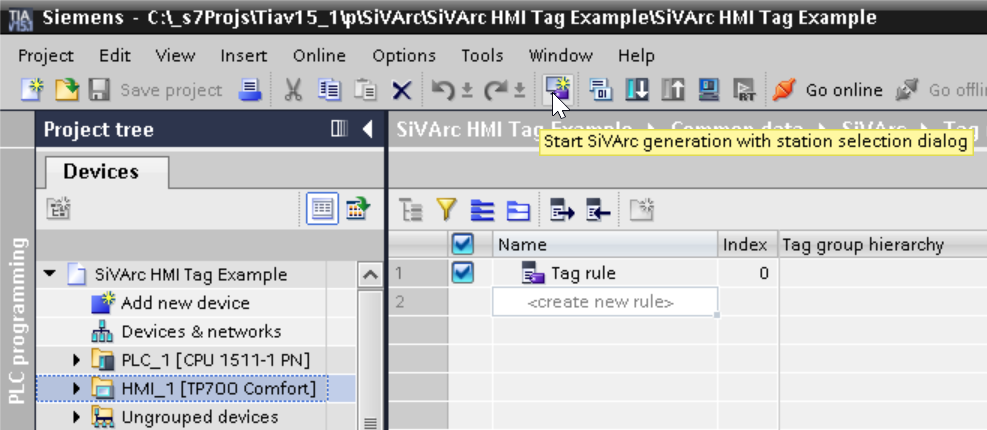

Start SiVArc generation with station selection dialogを。

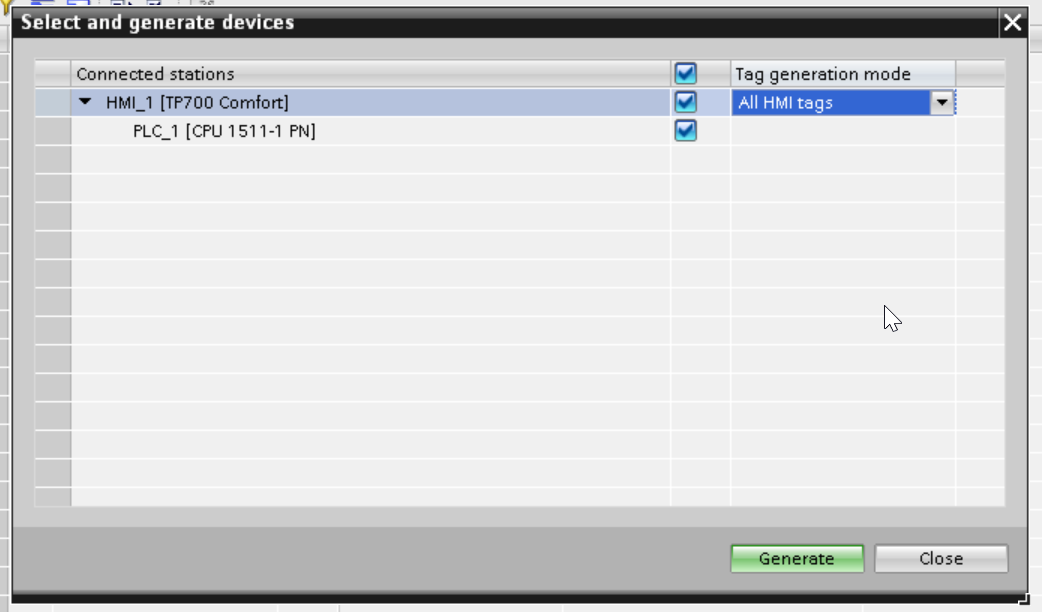

All HMI tags>Generate。

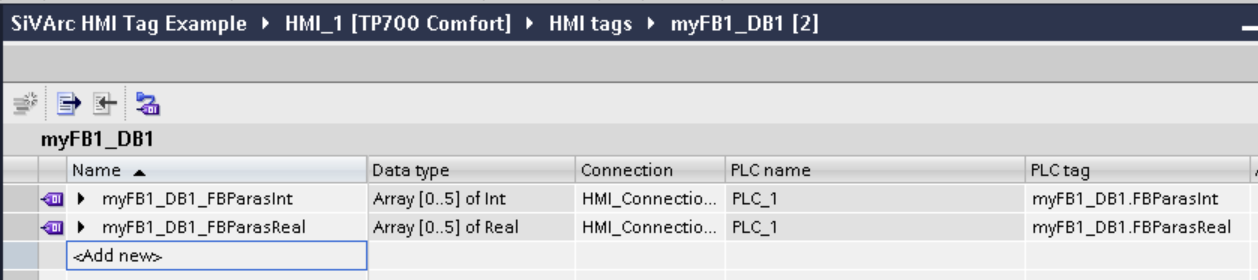

HMI_1の中にmyFB1_DB1とmyFB1_DB2が自動作成されいます。

中身みたらインスタントDBと同じな要素が追加されています。

あとかき1

今度はPLC_1にdbUnit1とdbUnit2のFolderを作って、このような構造を作成します。

• dbUnit1
  • dbUnit1Dataset1
  • dbUnit1Dataset2
  • dbUnit1Dataset3
• dbUnit2
  • dbUnit2Dataset1
  • dbUnit2Dataset2
  • dbUnit2Dataset3

Tag rulesのTag group hierarchiyに”Folder1″を入れます。

SiArv自動作成終わったらFolder1の中にすべての中にDBが入ることになります。

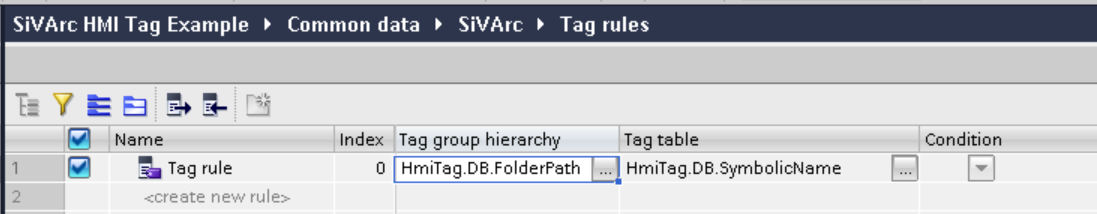

次はTag group hierarchiyにHMITag.DB.FolderPathをいれいます。

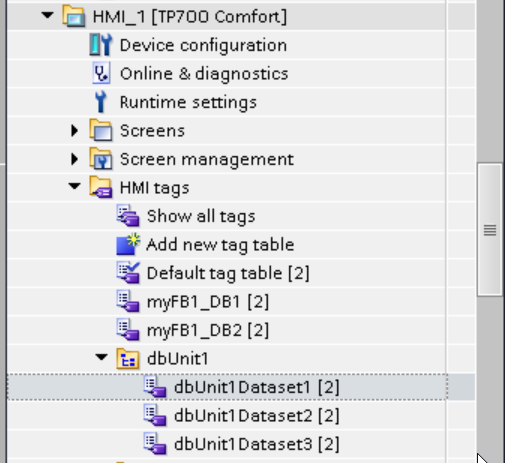

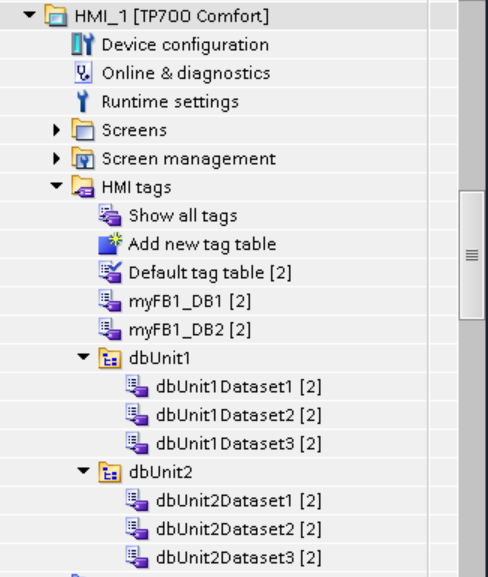

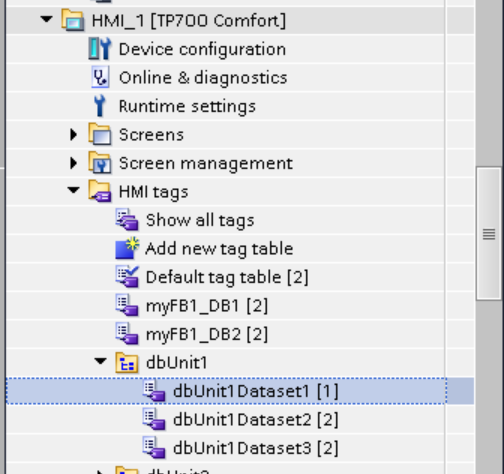

SiArv自動作成終わったらPLC_1のGroup名がそのままHMI_1に反映されました。

あとかき2

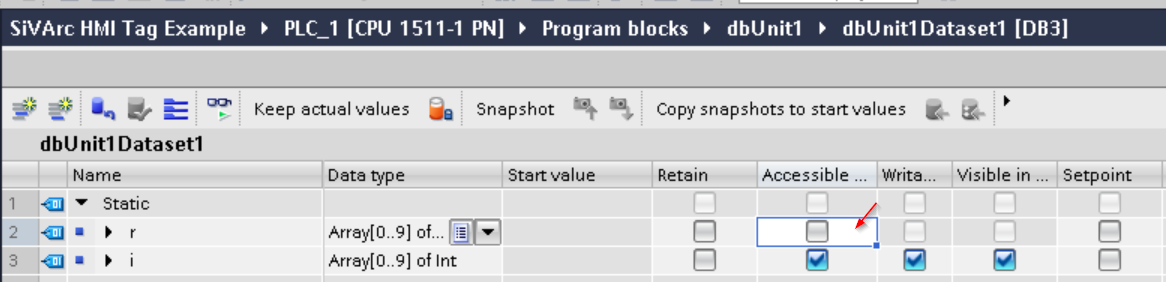

今度はDBのAccessible ..From HMI/OPCUAのCheckBoxを1つのDBの中にある要素を外します。

SiArv自動作成終わったら外された要素がTag Table内に削除されました。

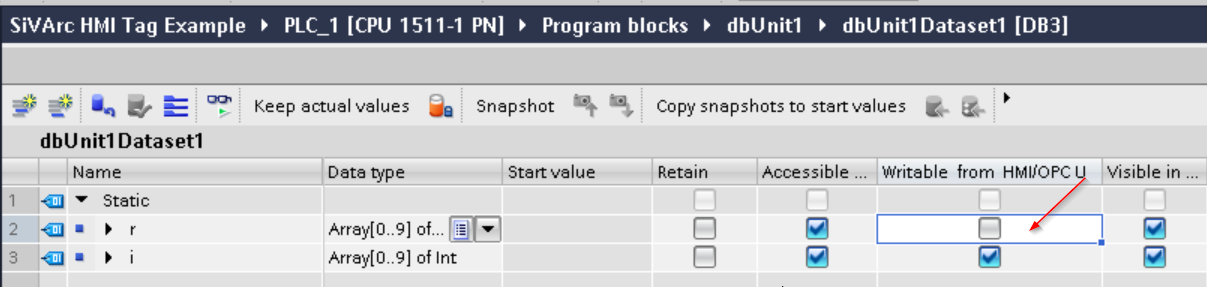

次はDBのWriteable from HMI/OPC UAのCheckBoxを1つのDBの中にある要素を外します。

SiArv自動作成終わったら外された要素がTag Table内にも存在します。

つまりあまり関係ないようですね。

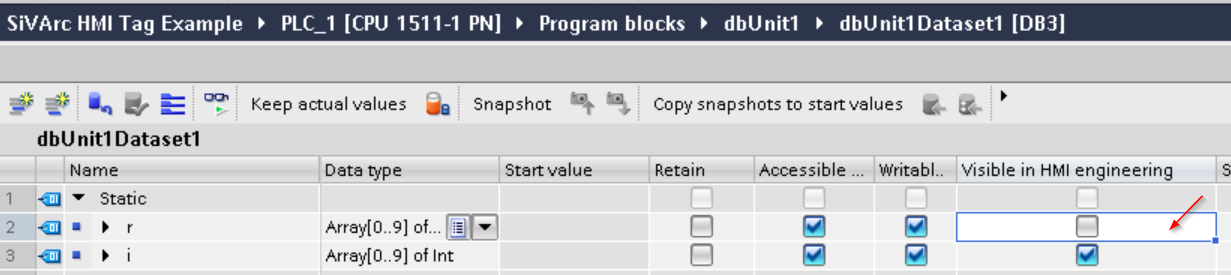

最後はDBのVisible in HMI engineeringを1つのDBの中にある要素を外します。

SiArv自動作成終わったら外された要素がTag Table内にも存在します。

つまりこれもあまり関係ないようですね。

ちなみに、HMITag.DB.FolderPathはBlockが存在してるPathをアクセスします。

例えばPlant\Plantsection\Productionline のような。

お疲れ様です。ー
