Reference Link

http://soup01.com/ja/category/fatek/

仕様

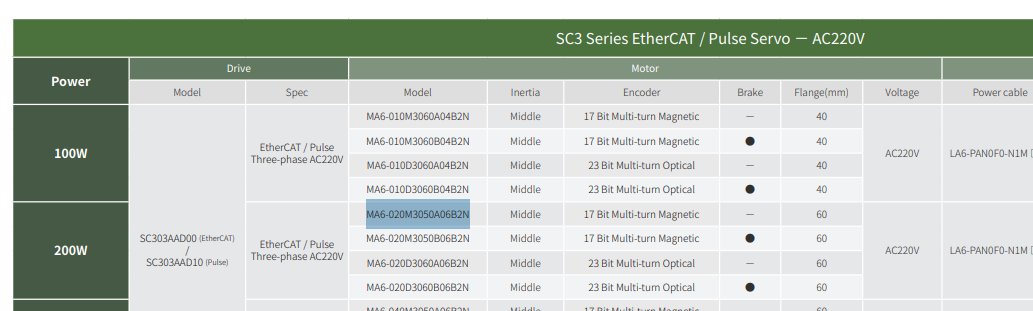

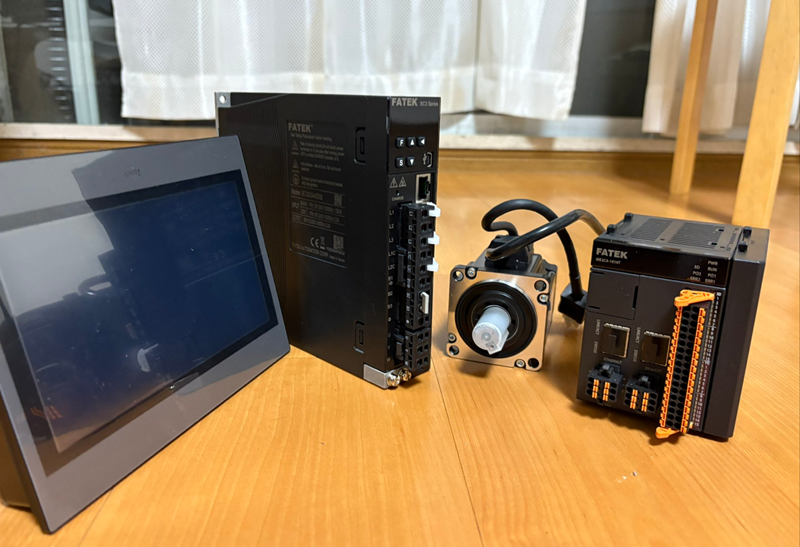

今回記事で使用するSERVOはMA6-020M3050A06B2Nで、17Bitエンコーダ付きの220v仕様です。

配線例

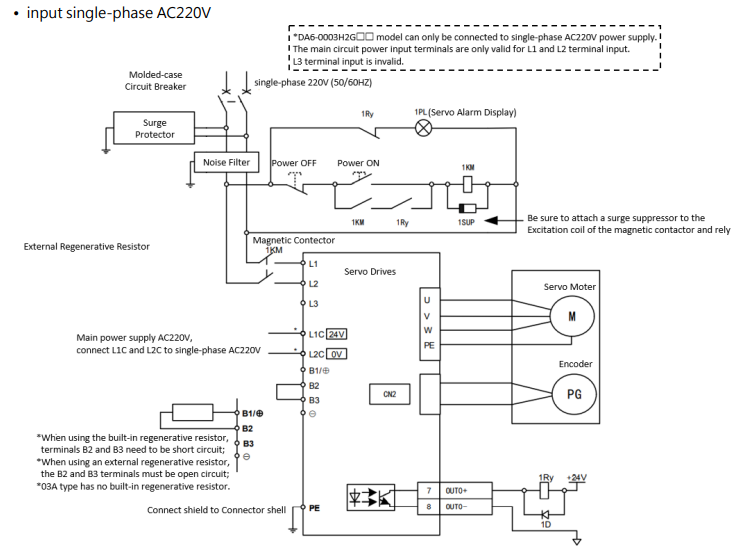

こちらはSC3 Servoシリーズ単相で使用するときの配線例です。

ツールダウンロード

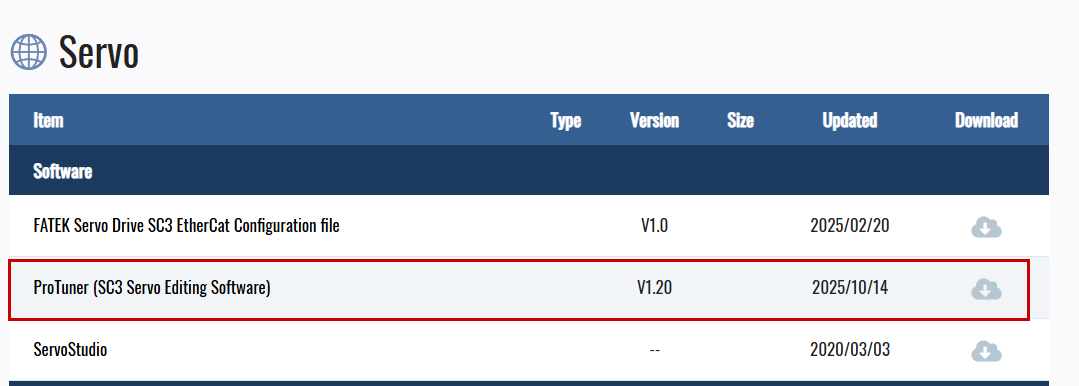

FatekのHPからSERVOの調整ツールProTurnerのセットアップをDownloadしてください。

https://www.fatek.com/en/download.php?act=list&cid=157

ツールのインストール

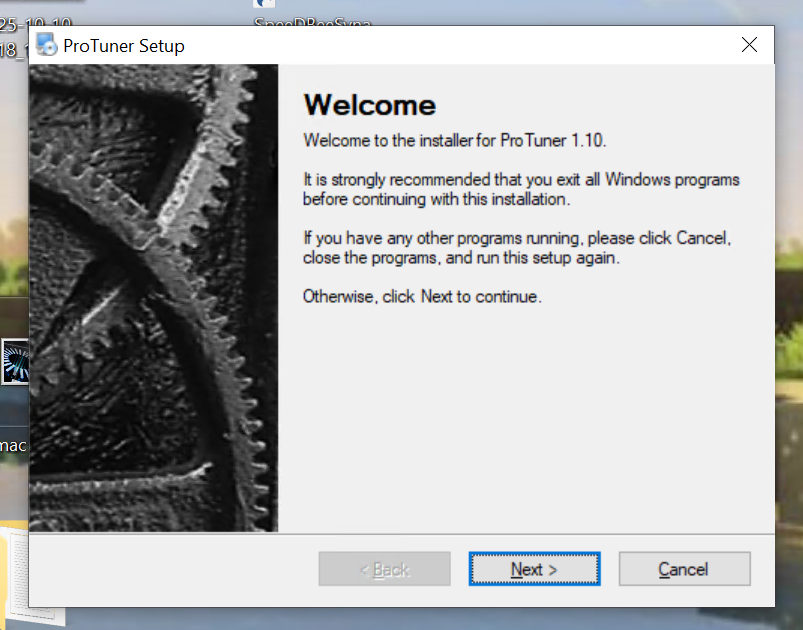

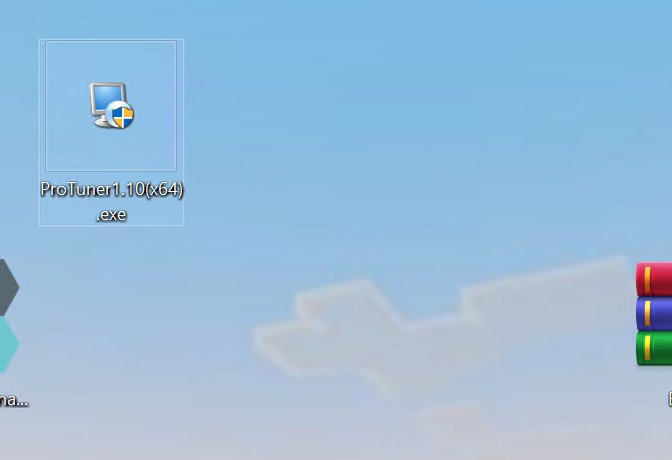

先程DownloadしたProTuner ツールのセットアップFileを起動します。

Next>で進みます。

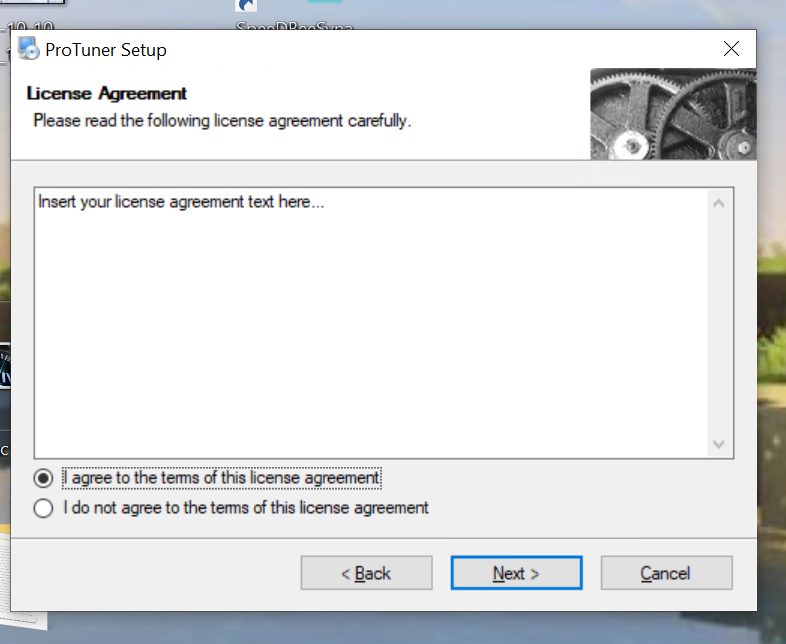

ライセンスを同意し、Next>で進みます。

会社の情報を入力し、Next>で進みます。

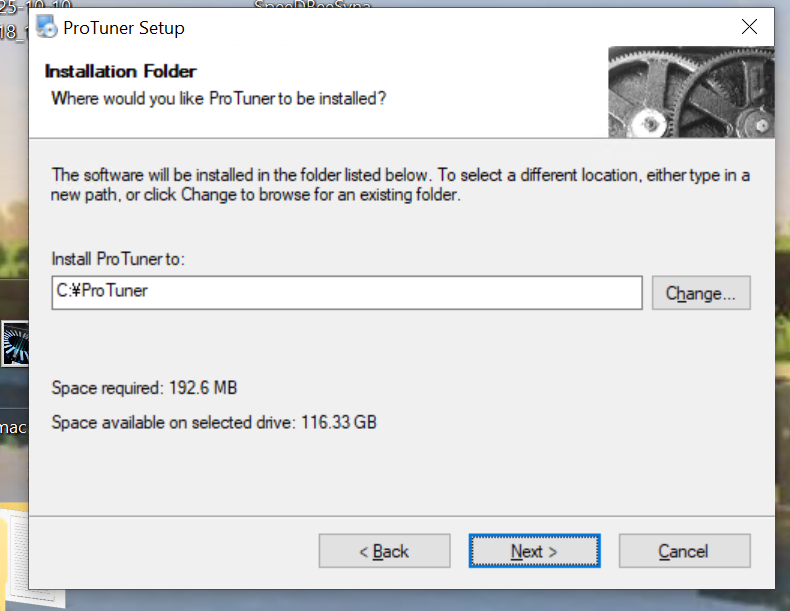

Next>で進みます。

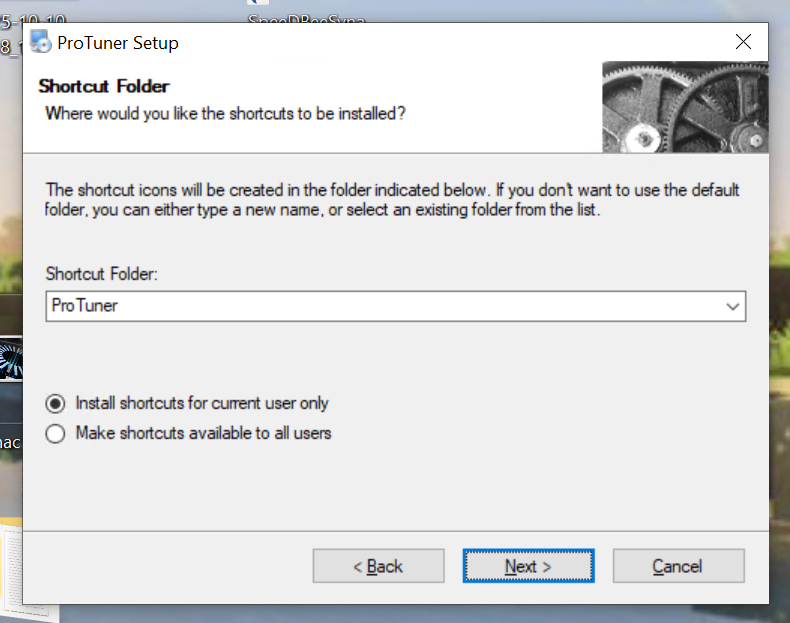

Next>でさらに進みましょう。

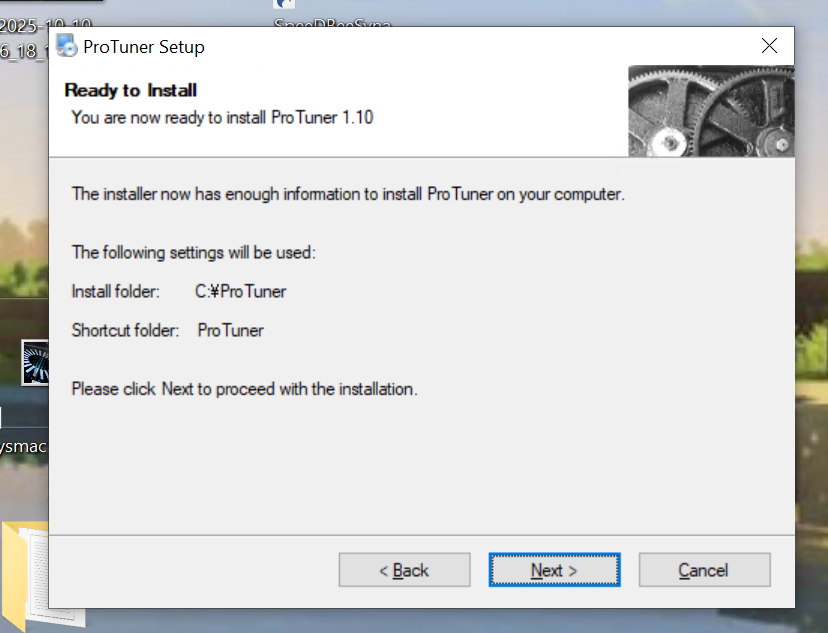

Next>で進みます。

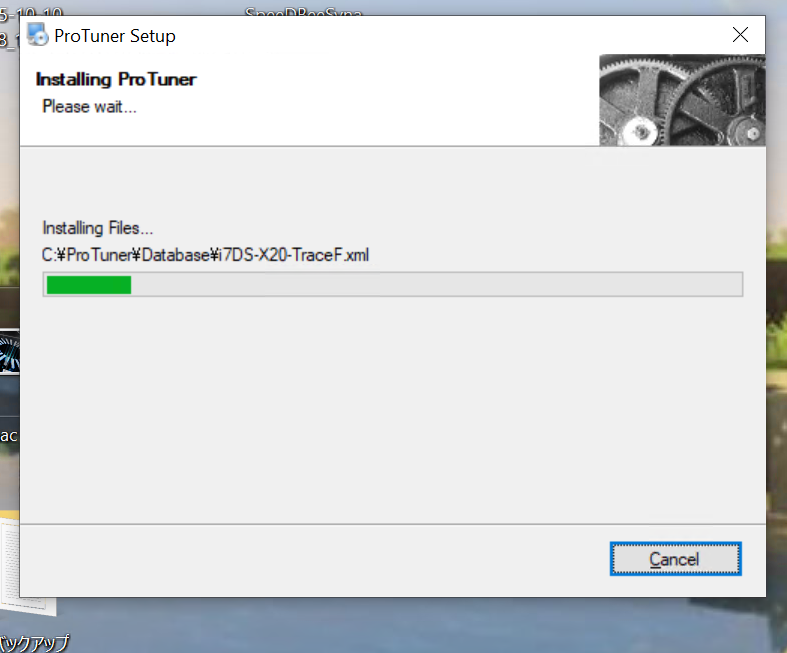

少々お待ち下さい。

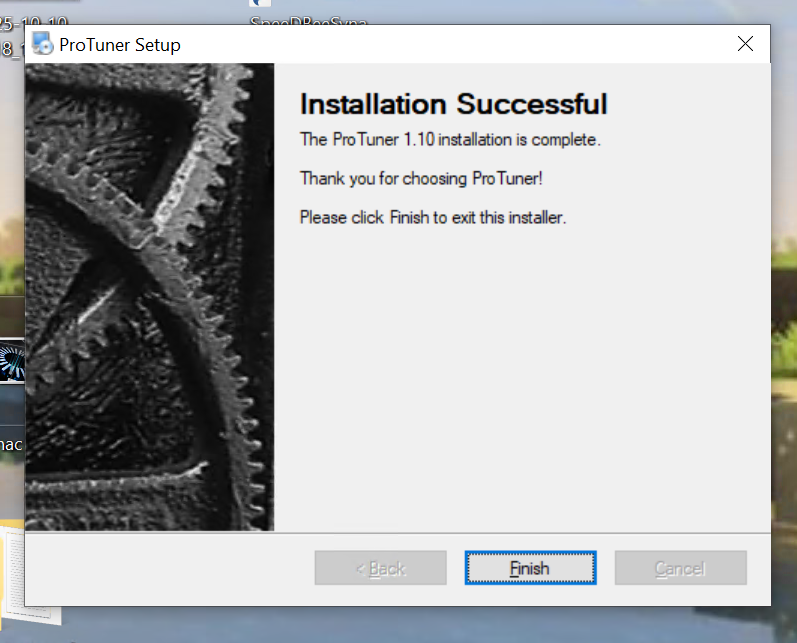

Done!ProTunerがインストールされました。

ProTuner起動

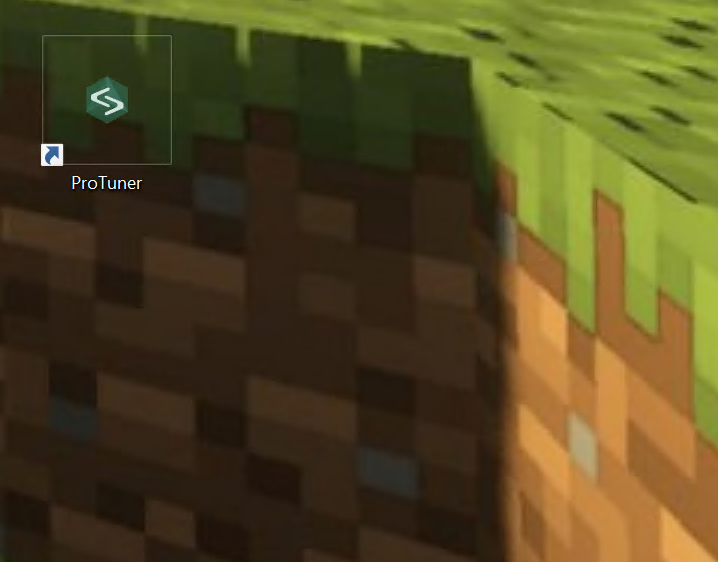

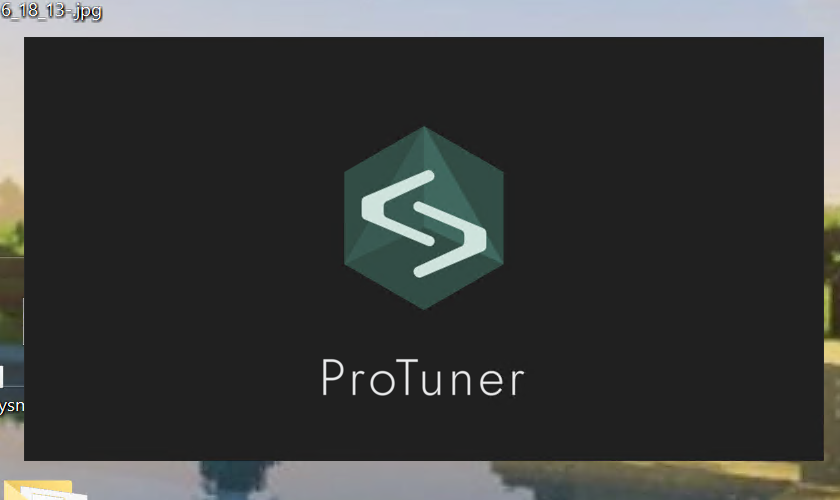

それではProTunerツールを起動しましょう。

しばらくお待ち下さい…

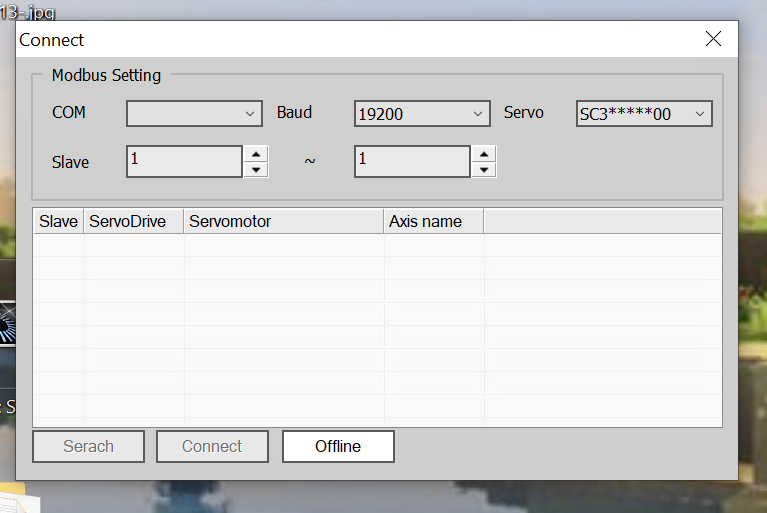

Done!ProTunerのServoドライブ接続画面が表示されます。

接続

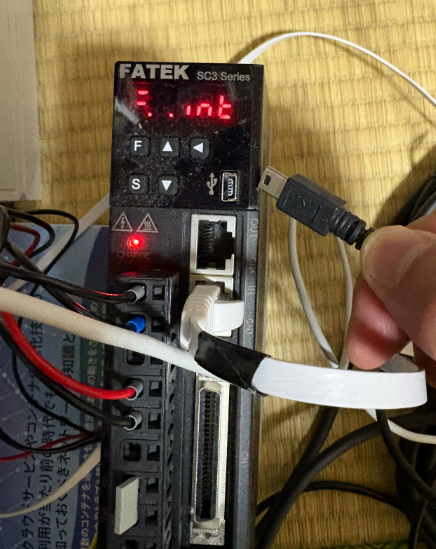

FATEKのSERVO DRIVEとPC間をUSBで接続します。

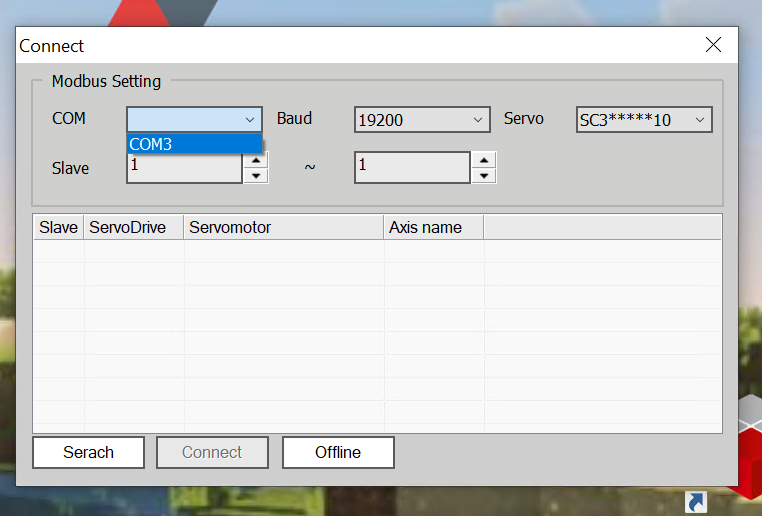

COMのDrop-Downリストから適切なCOM PORTを選択します。

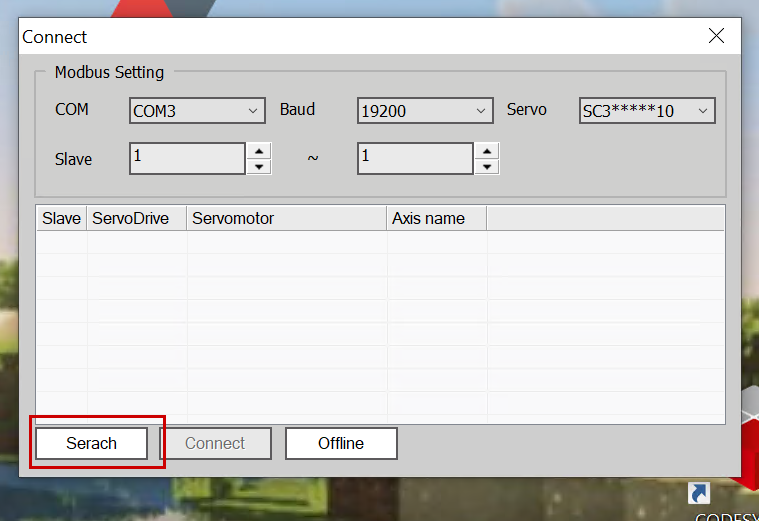

次はSearchボタンをクリックします。

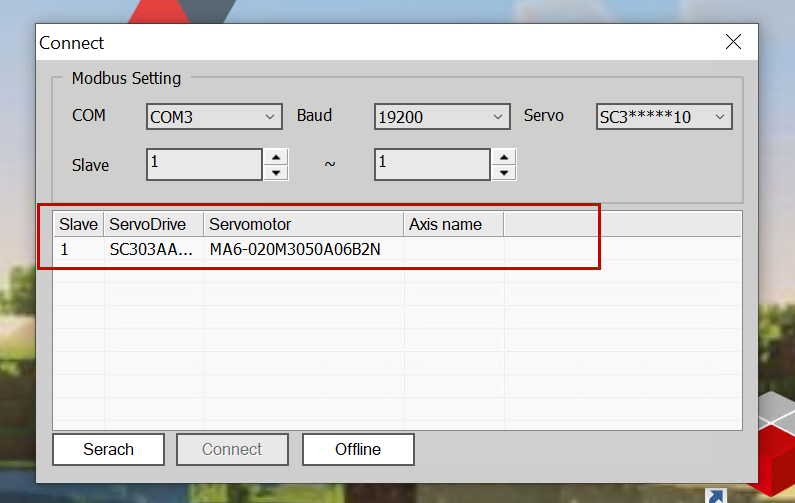

Done!FATEKのSCシリーズのSERVOを検索できました。

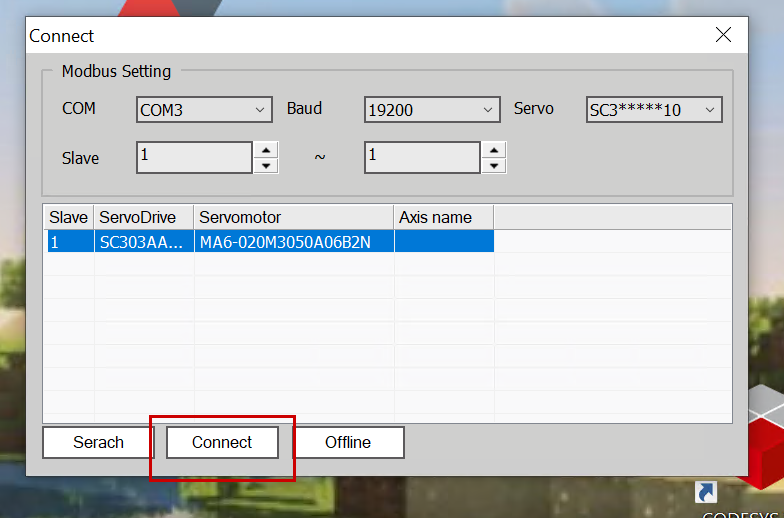

次はConnectボタンをクリックし、SERVOとPCを接続します。

Done!

サーボ情報

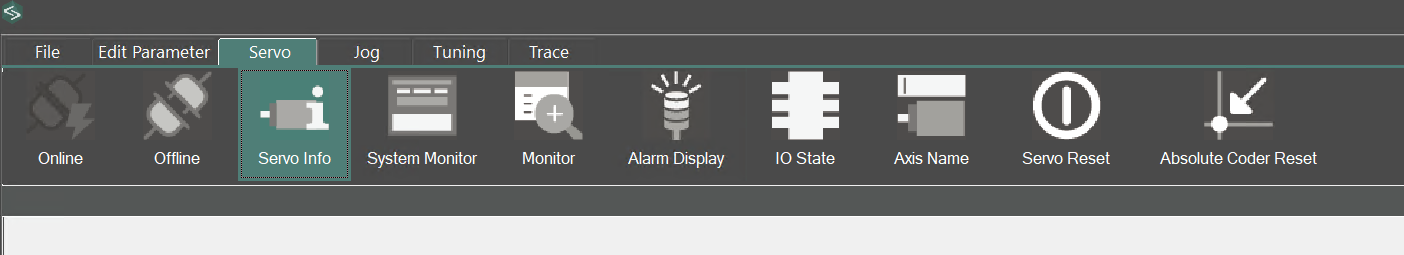

Servo→Servo Infoをクリックし、現在SERVOモータの情報を確認できます。

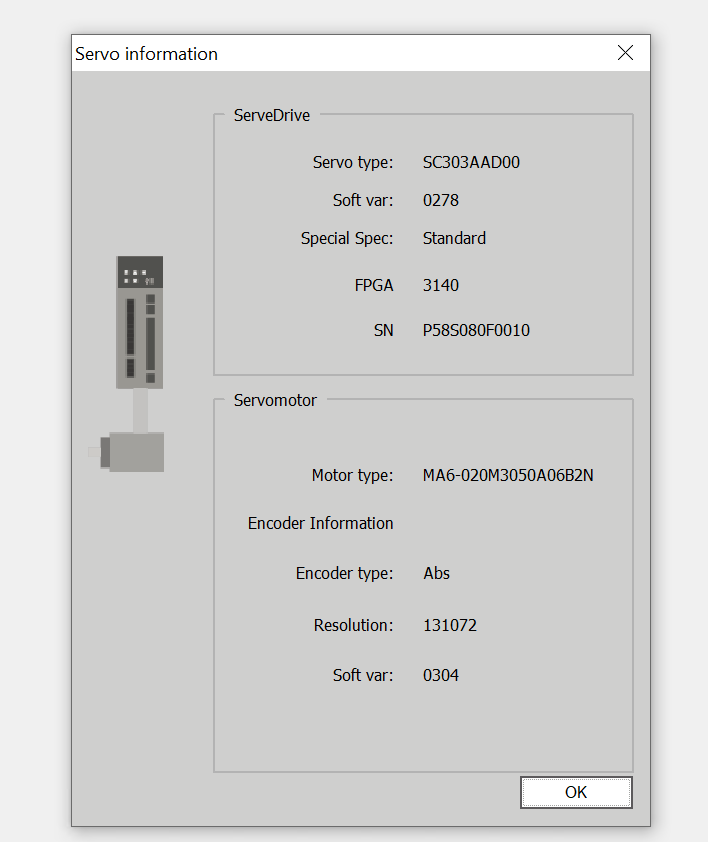

Done!下図のようにSERVO DRIVEとモータの型式・分解能などの情報を確認できます。

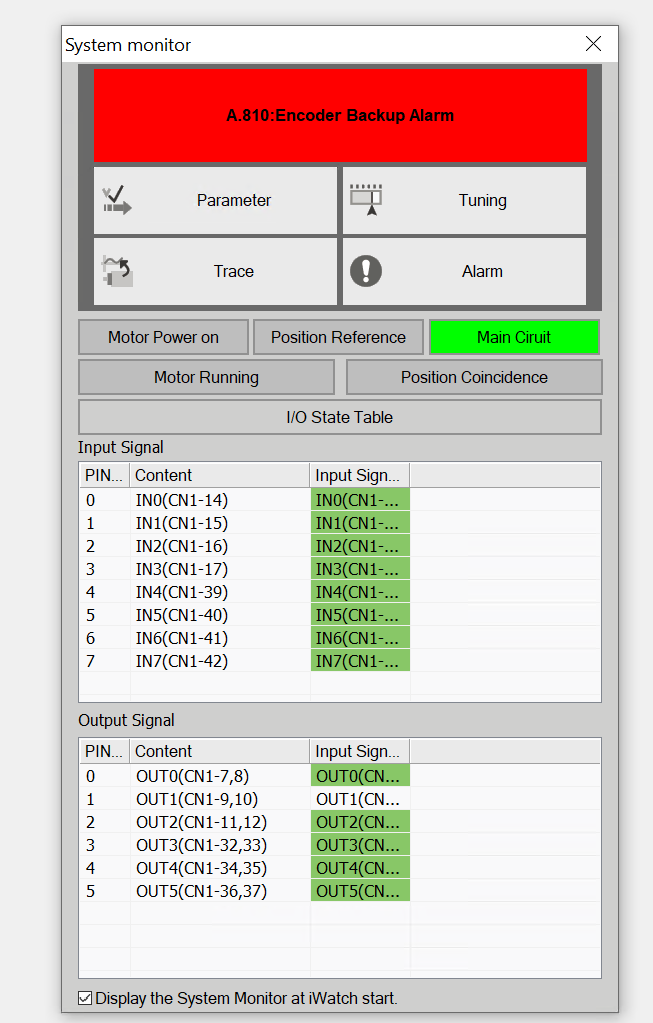

システムモニター

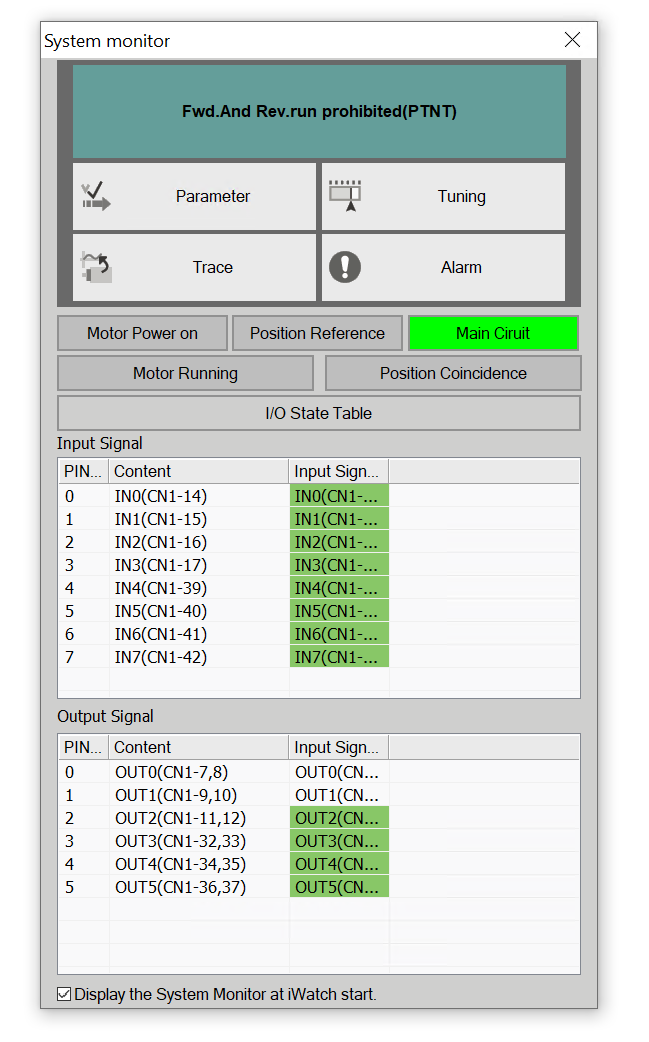

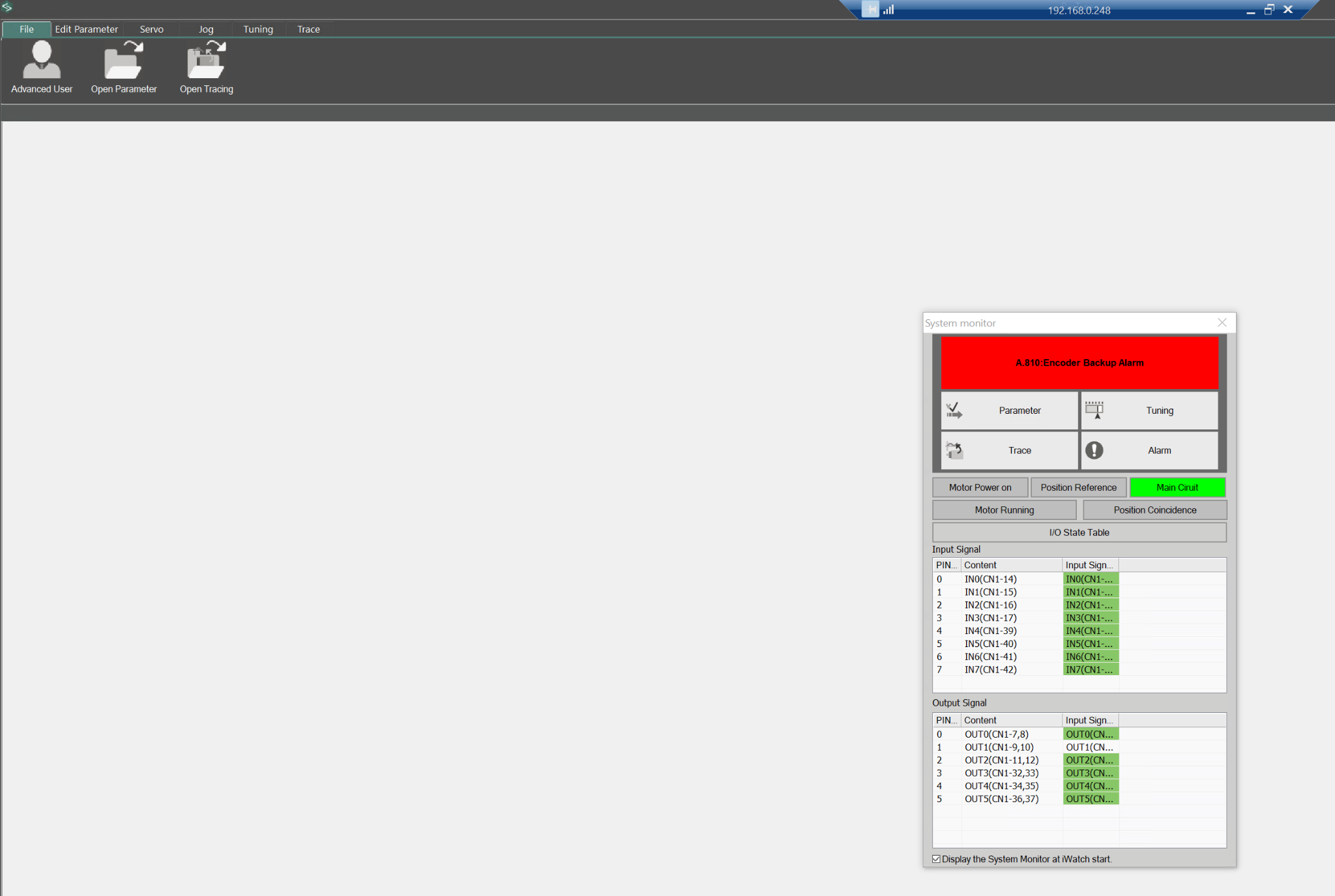

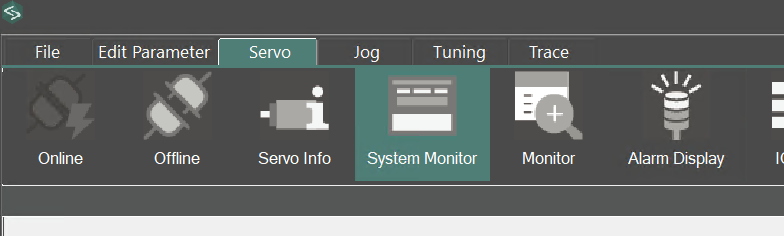

次はServo→System Monitorをクリックします。

これで現在SERVOのアラームやIO端子などの状態を確認できます。

アラーム表示

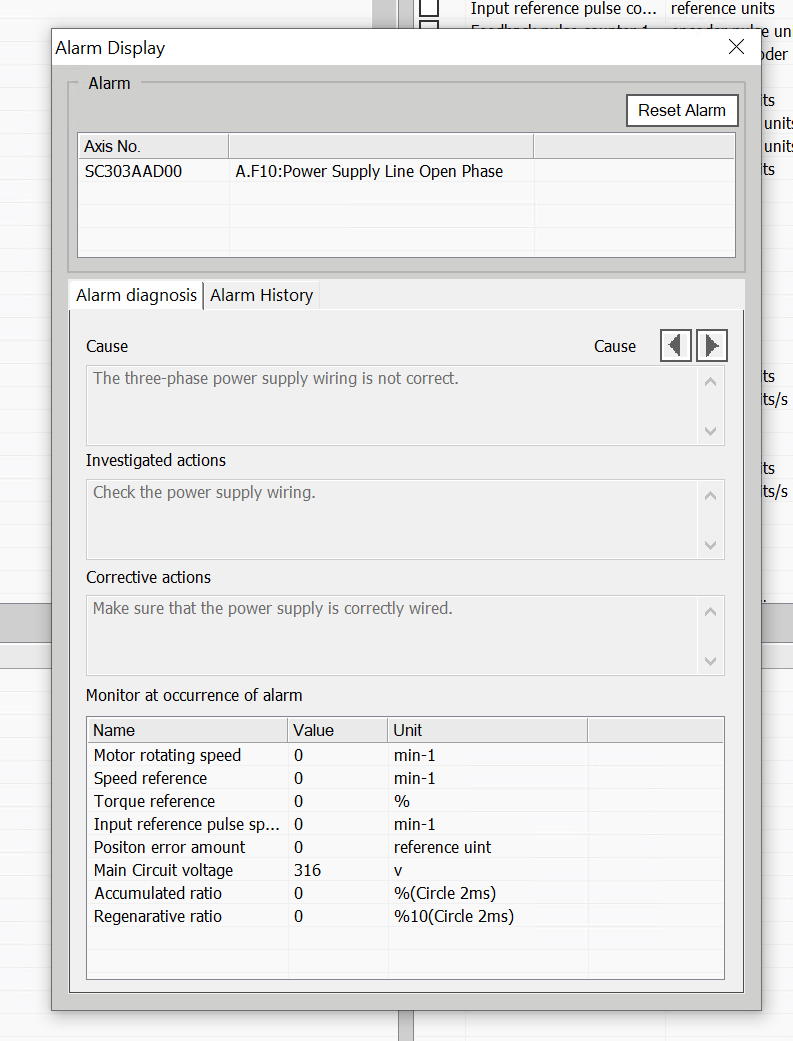

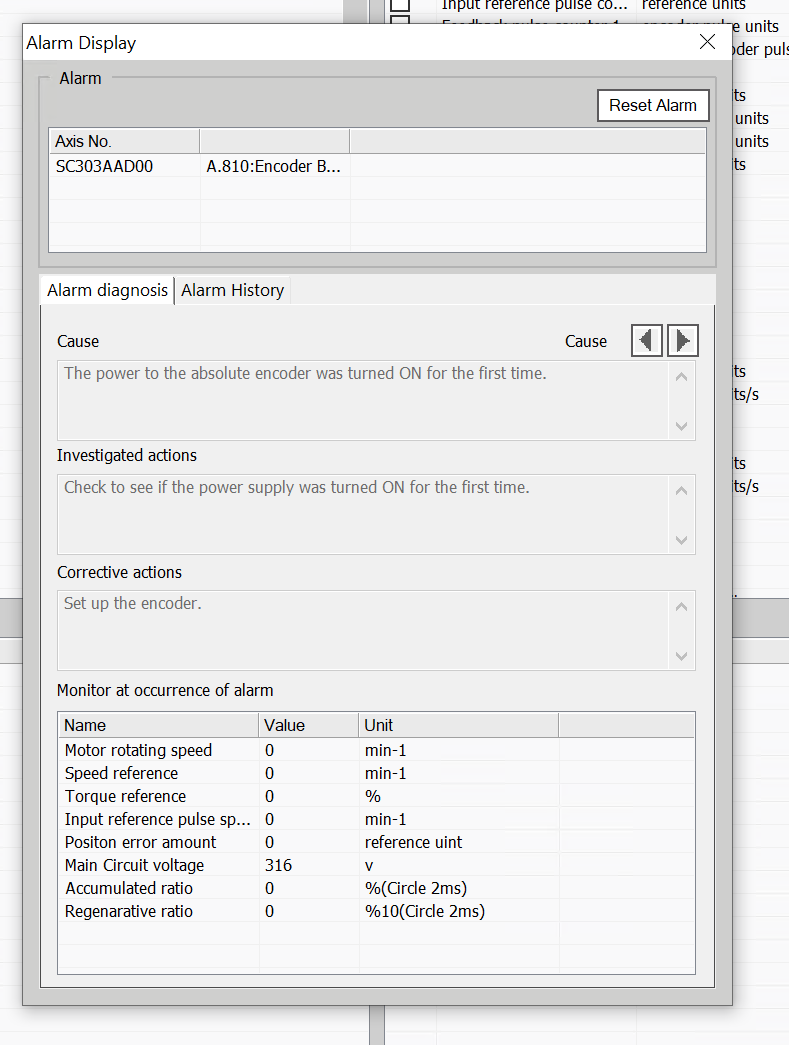

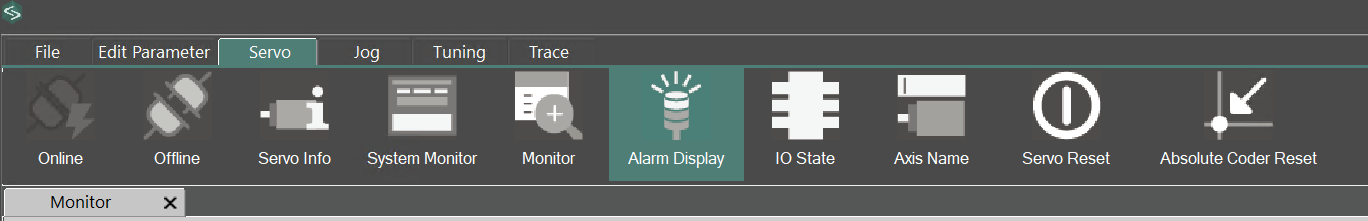

Servo→Alarm Displayをクリックします。

SERVOのアラーム情報の確認・もしくはリセットが可能です。

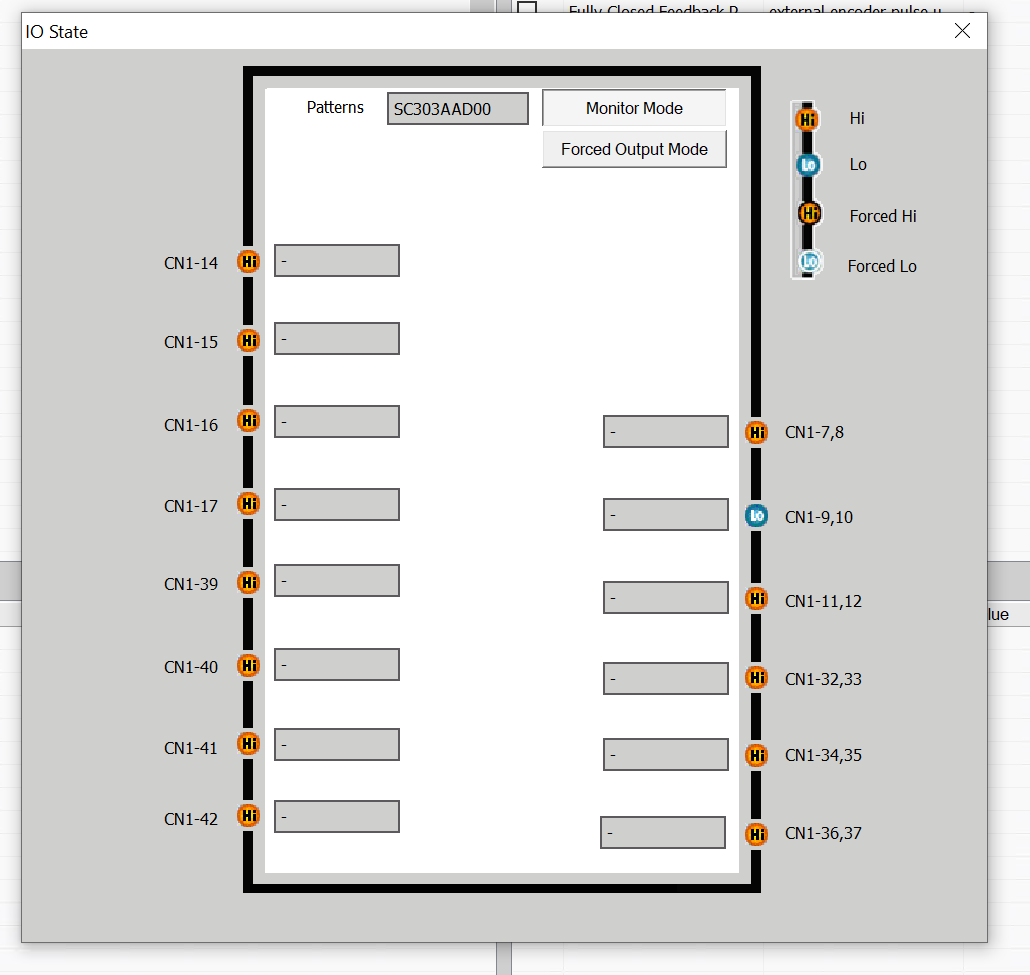

IO状態

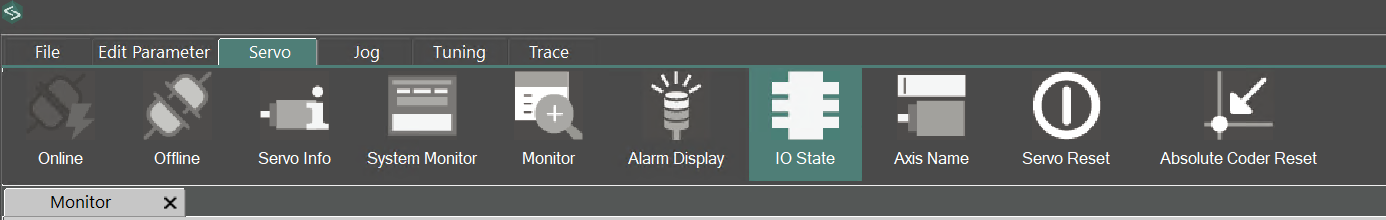

Servo→IO Stateをクリックし、現在SERVO DRIVEのIO端子の入出力の状態を確認できます。

軸名

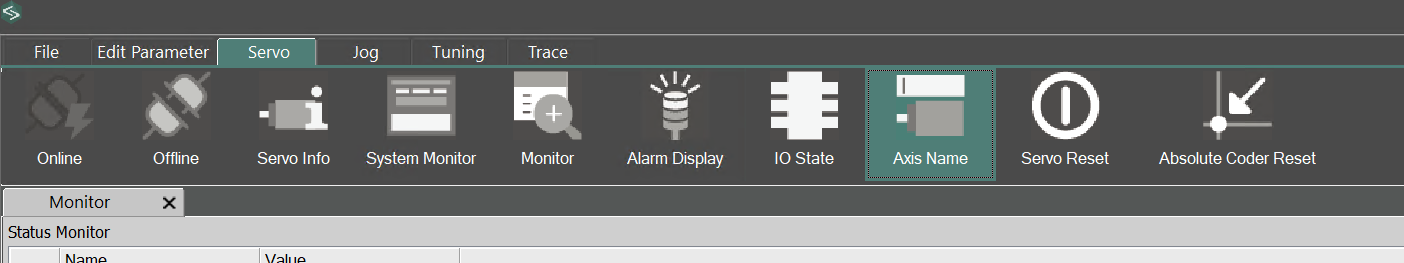

Servo→Axis Nameで現在接続してるServoの名前を設定・確認できます。

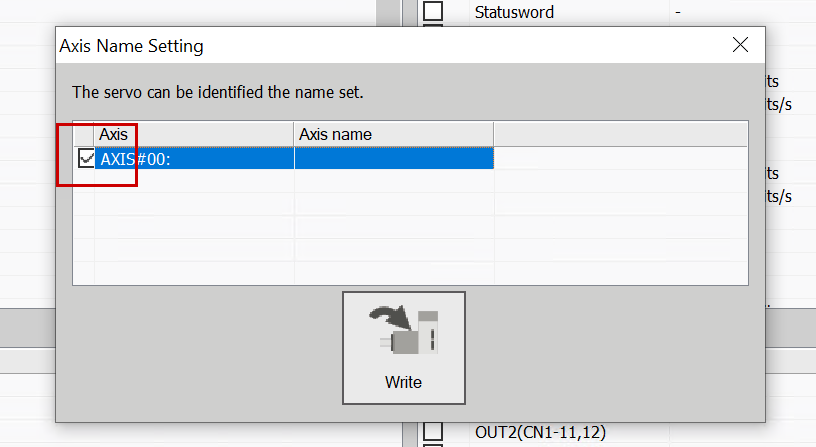

Axisの隣にあるCheckboxを入れ舞うs。

そしてAxis Name欄をクリックします。

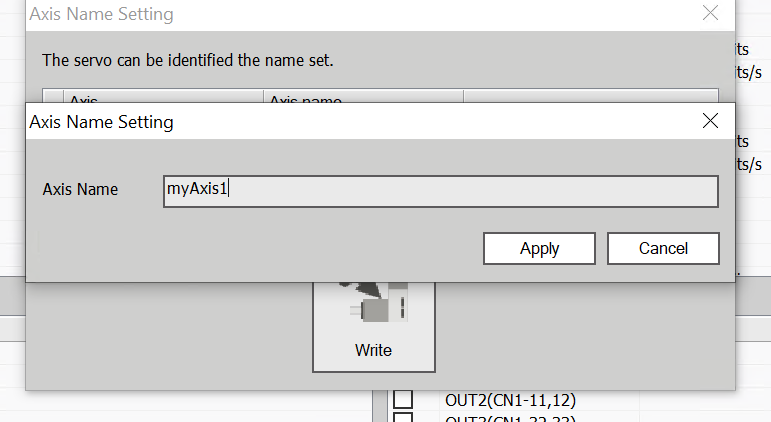

Axisの名前を設定し→Applyします。

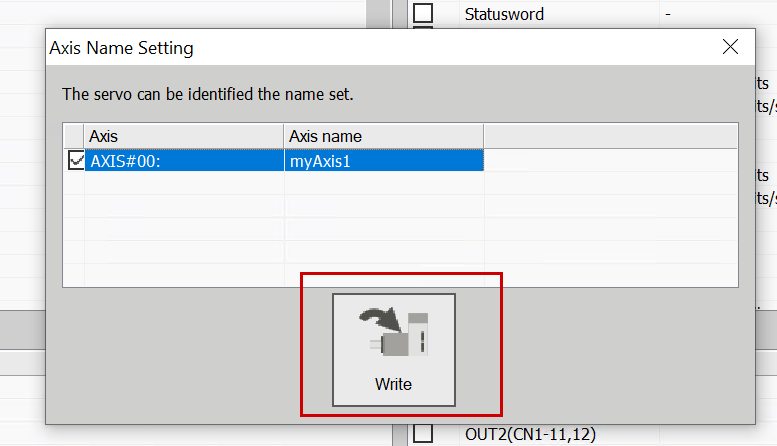

最後はWriteボタンをクリックし軸名をServoに書き込みます。

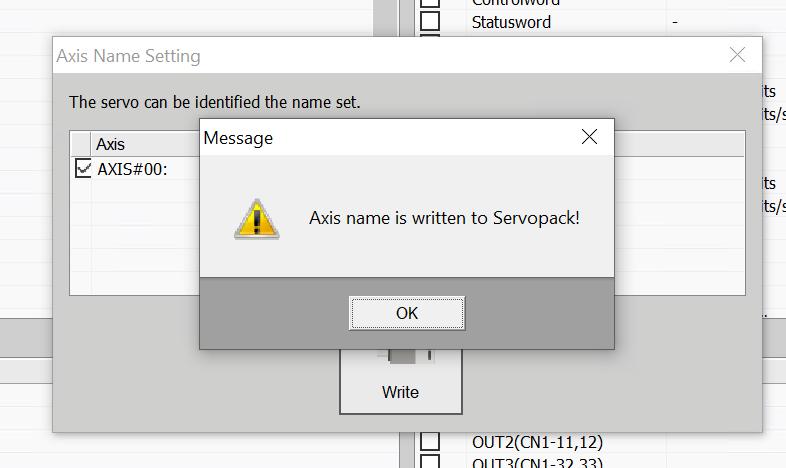

Done!

アブソリュートエンコーダのリセット

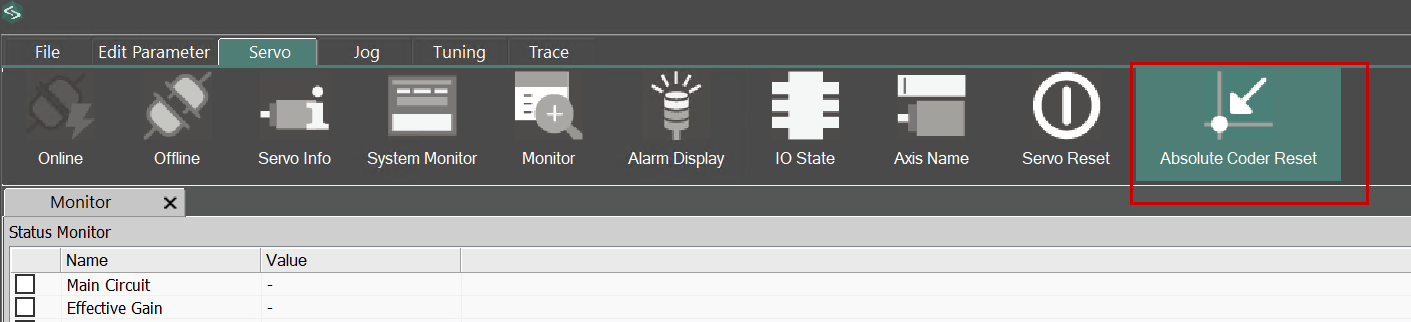

初期出荷のSERVOにはアブソリュートエンコーダのリセット操作が必要です。Servo→Absolute Coder Resetをクリックします。

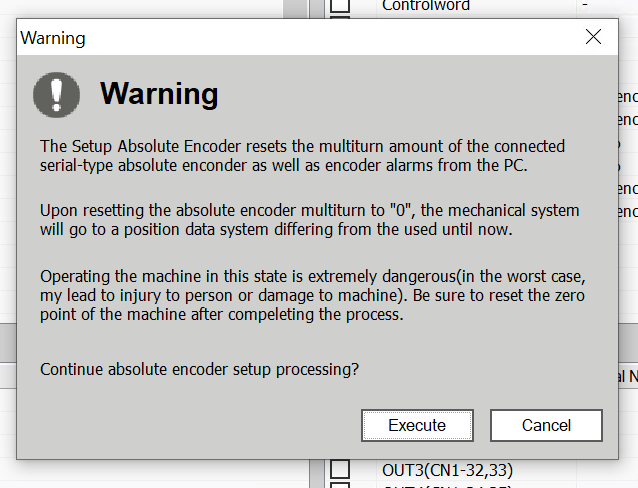

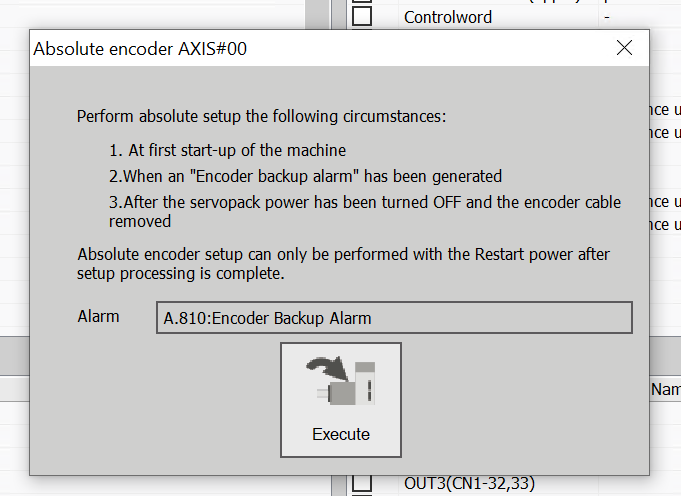

Execute で進みます。

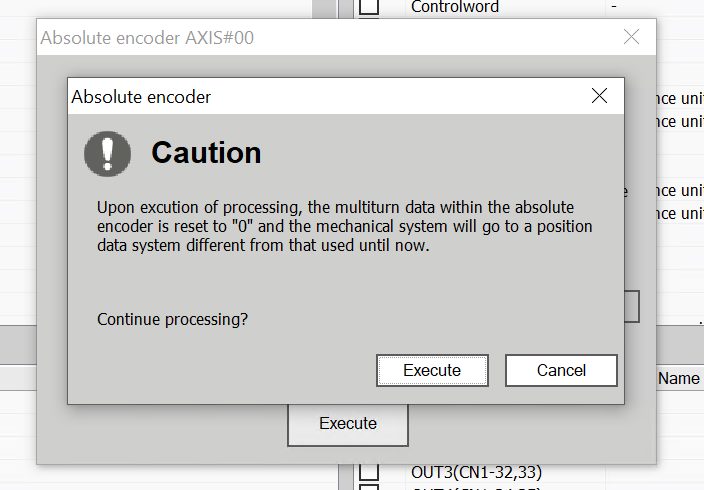

次はExecuteボタンをクリックします。

もう一回Executeをクリックします。

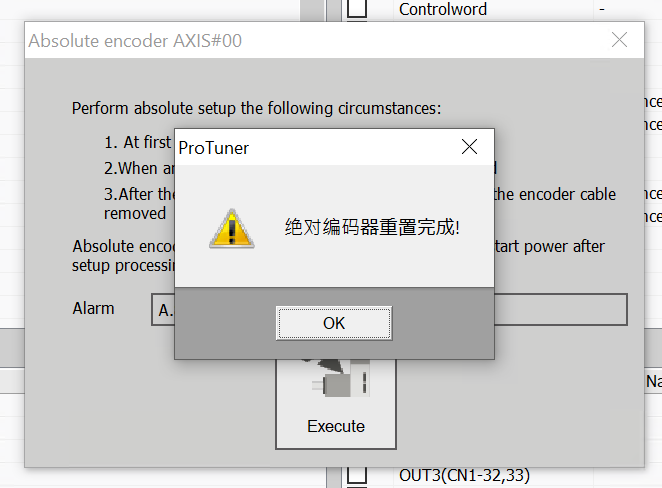

Done!(なぜが中国語ですが)

Servo ドライブの電源を入れ直したら、A810のエラーが解除されました。

オンラインパラメータの編集

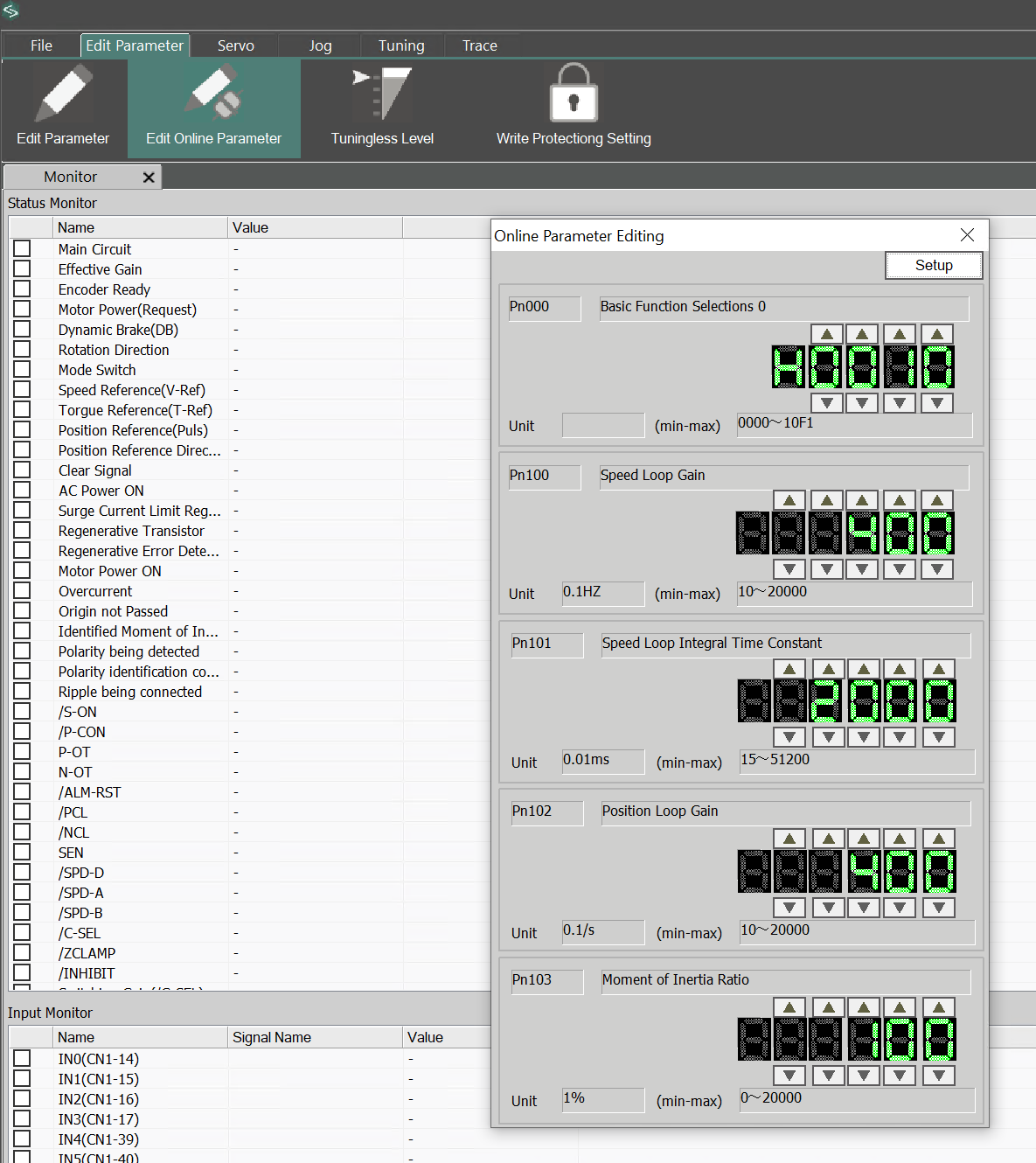

Edit Parameters→Edit Online Parametersをクリックし一部のパラメータをそのままONLINE修正変更です。

パラメータを編集する

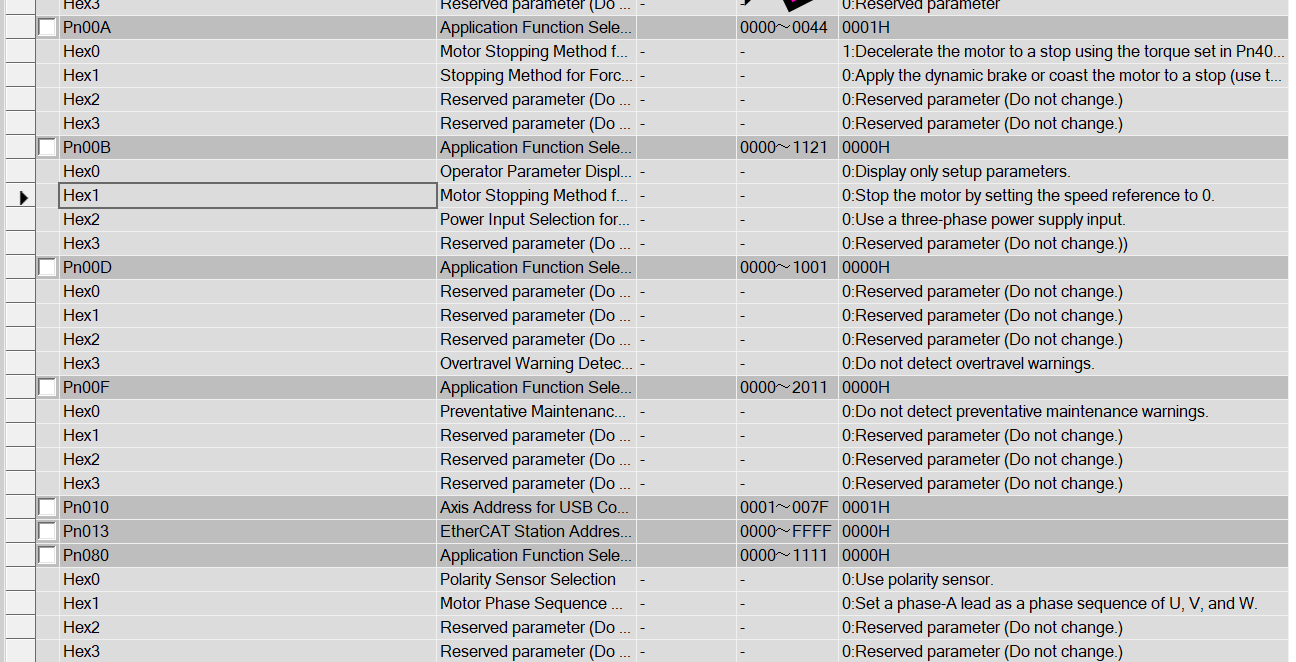

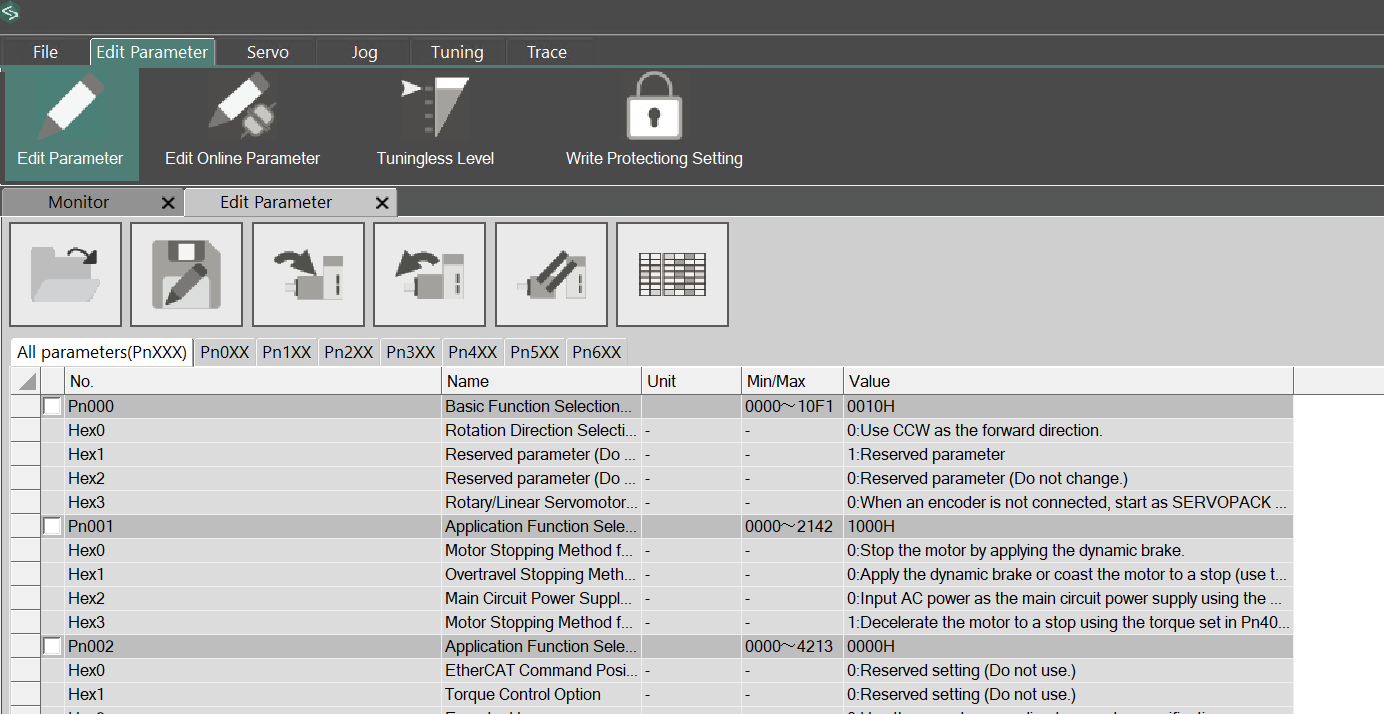

次はEdit Parameters→Edit Parametersで内部パラメータをOFFLINEで編集します。

単相電源供給有効のパラメータPn00B

自分は自宅でServo Driveを試験していますので、基本は単相しかありません。Pn00B→Hex1をクリックします。

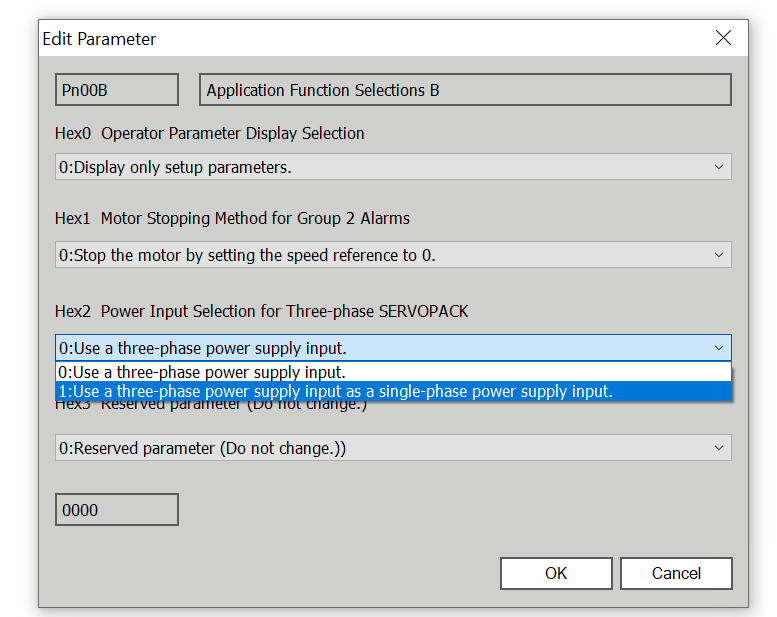

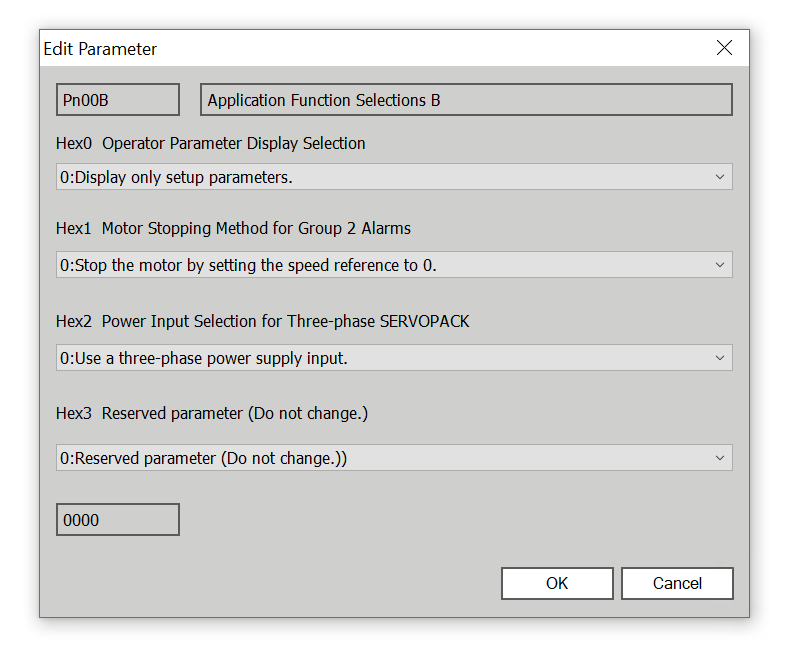

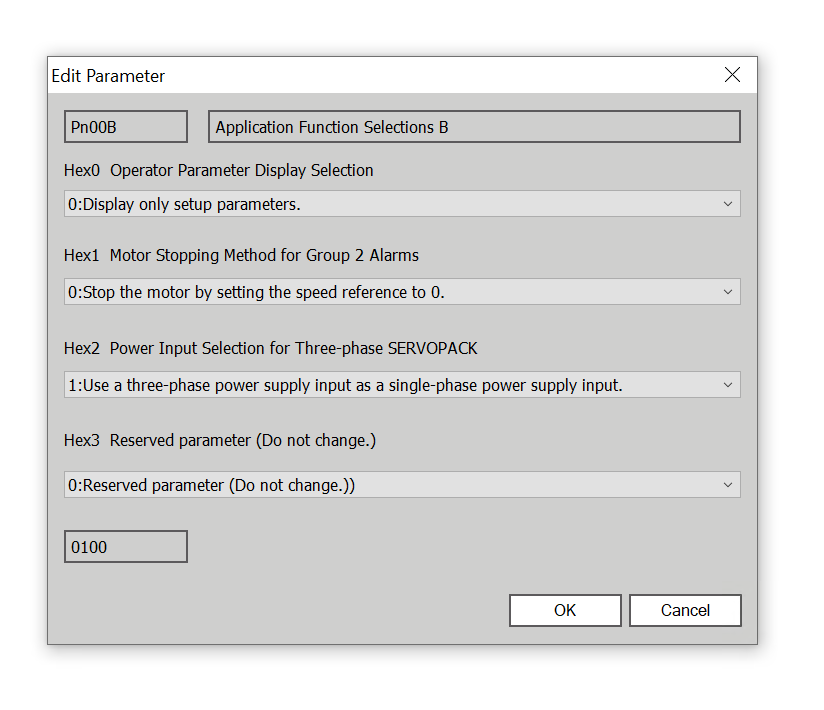

下図のようなパラメータ編集画面が表示されます。

Hex2を1に設定します。

OKでパラメータの変更を確定します。

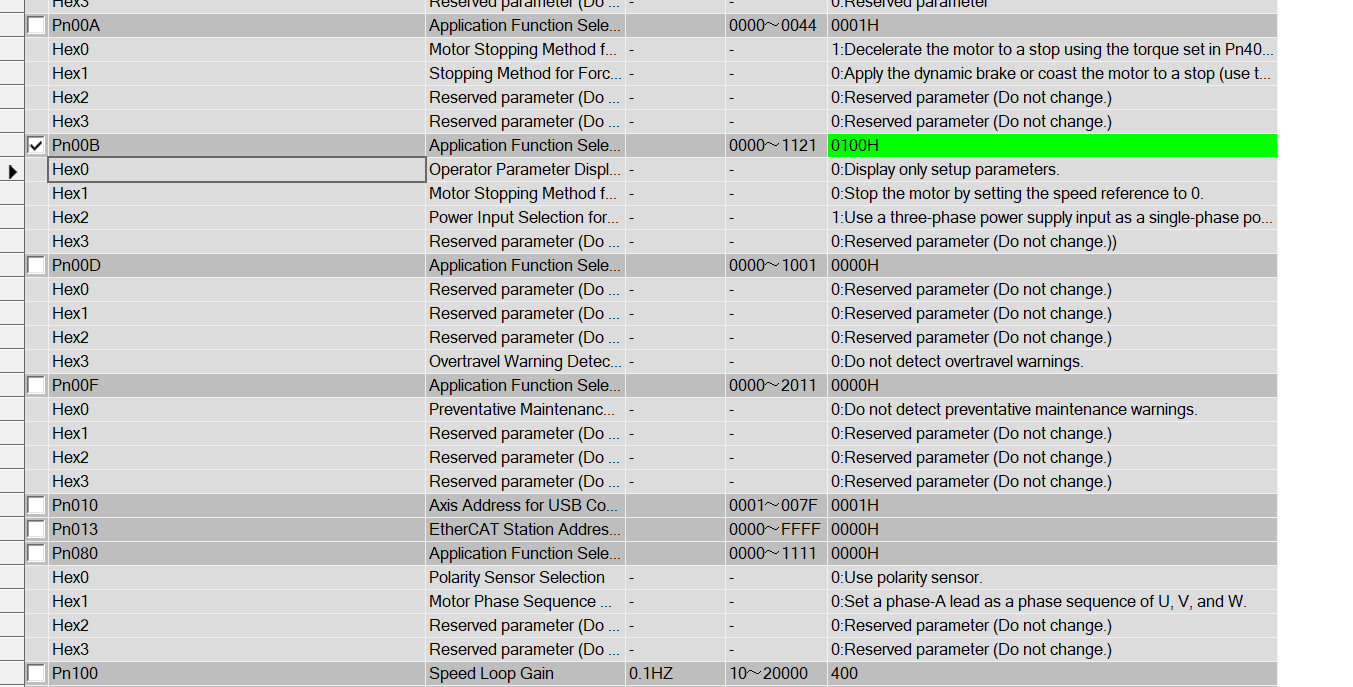

Done!パラメータが編集された部分は緑になります。

パラメータ書き込む

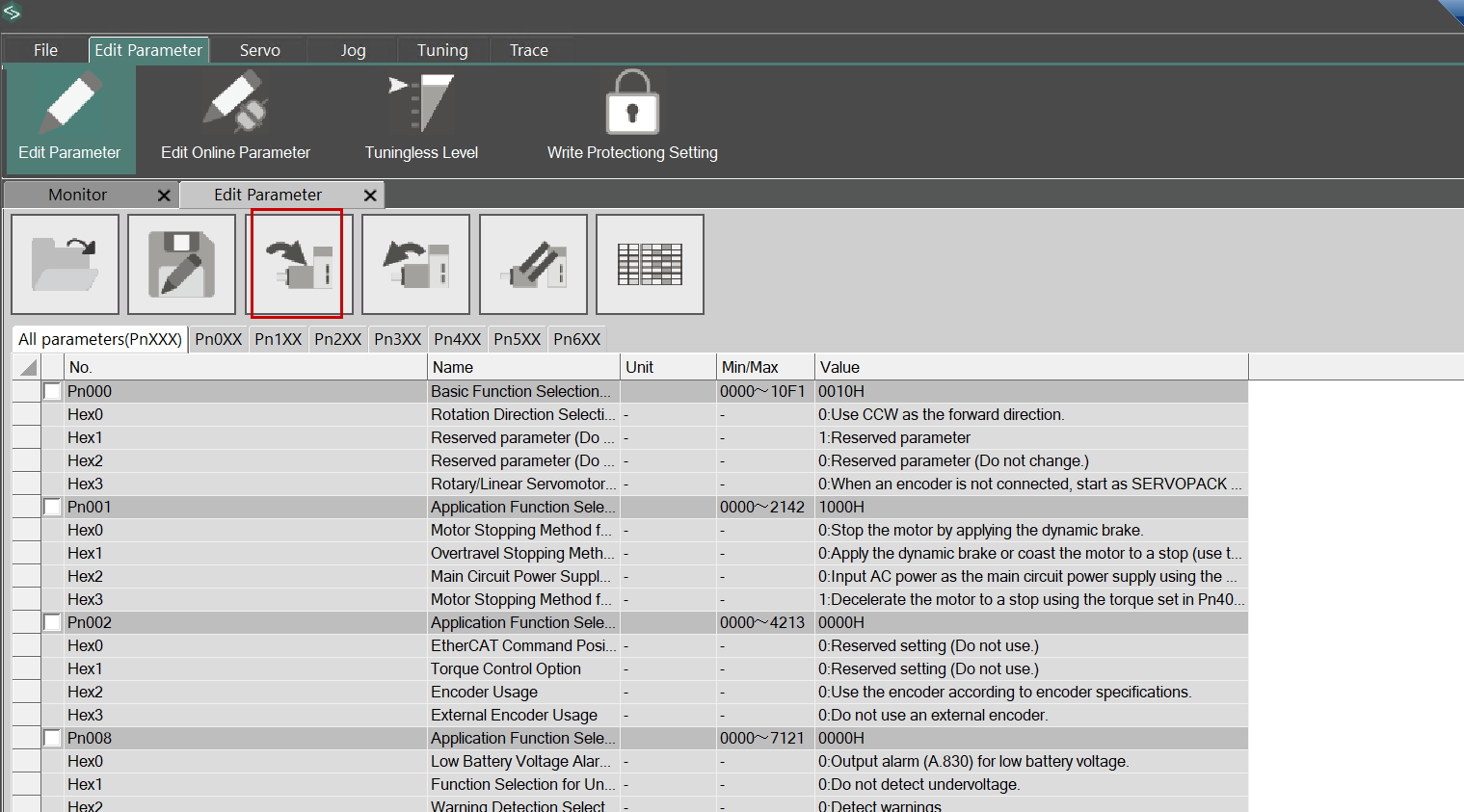

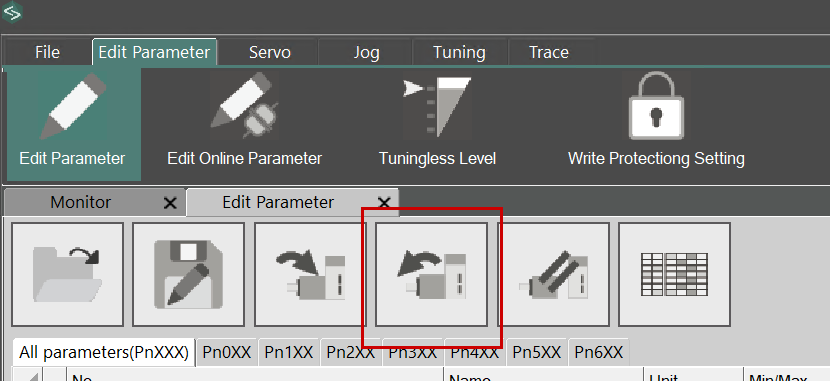

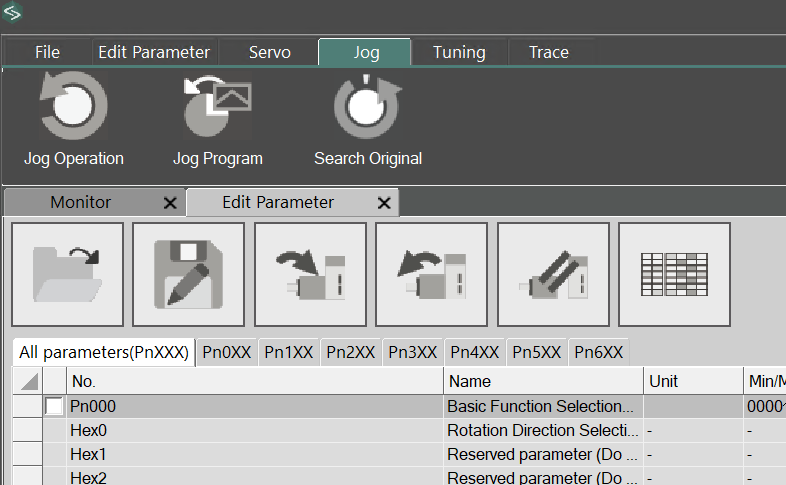

次は下図のボタンでパラメータをSERVO DRIVEに書き込みます。

パラメータ読み込む

また、下図のボタンをクリックしSERVOのパラメータを読みだせます。

保存

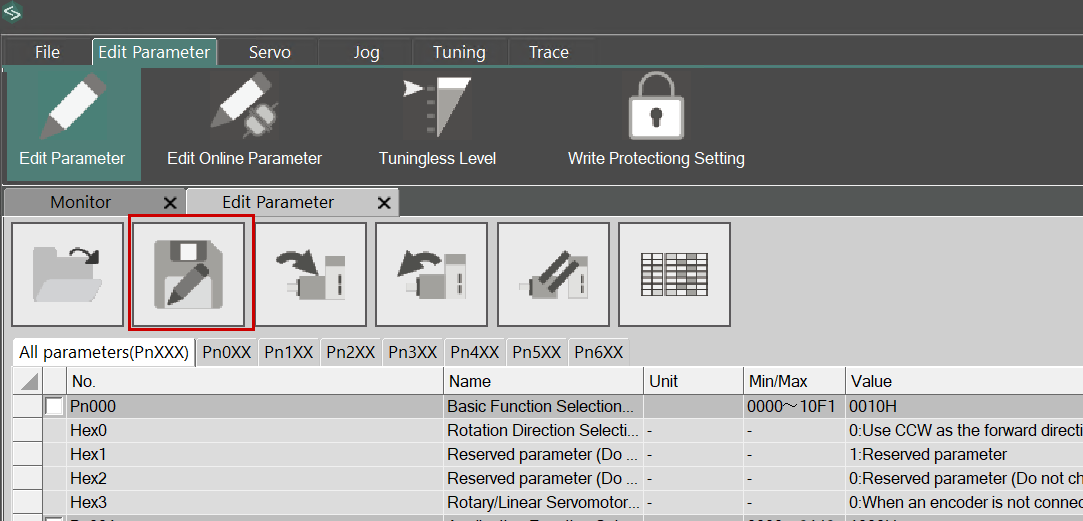

最後は下図のボタンでパラメータをテキストFILEとして保存できます。

結果

Done!Servoの電源を入れ直したら、エラーが解除できました。

Jog操作

最後はProTunerからServoのJog操作を紹介します。Jogをクリックしてください。

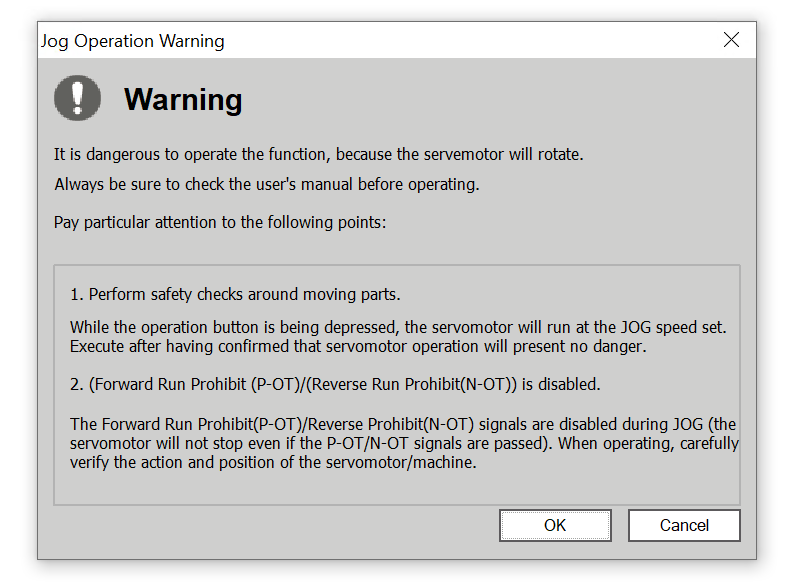

OKで進みます。

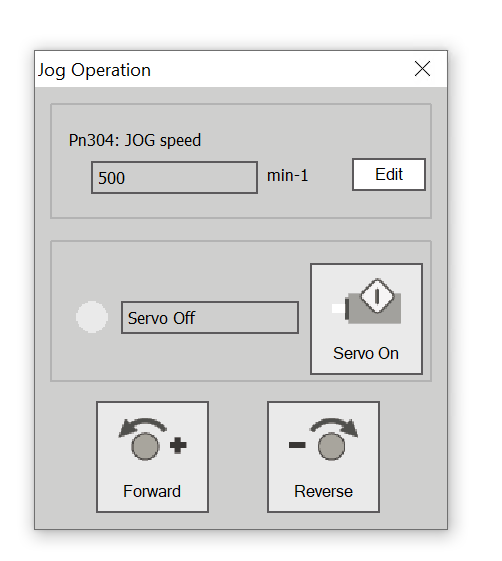

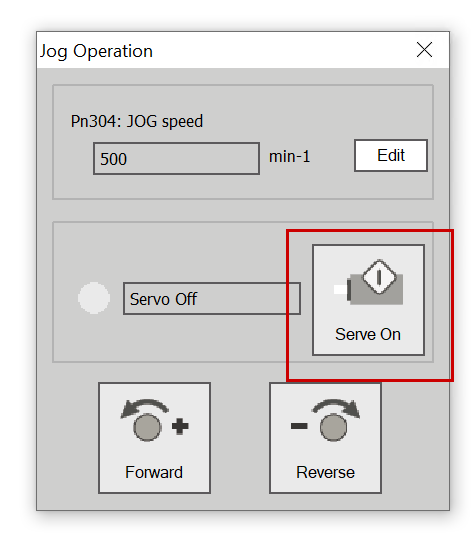

こちらはProTunerのJog操作画面です。

Servo OnでServo電源入れます。

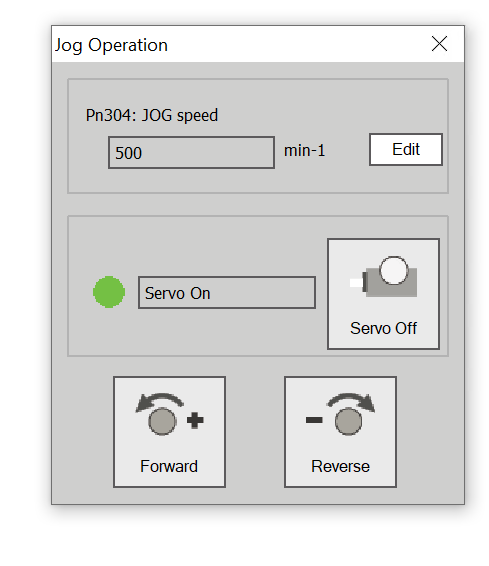

Done!Servo Onに変わりました。

最後は下図のボタンでServoの正回転・逆回転をしましょう。
