シーメンス#TIA OpennessでG120を追加してみる

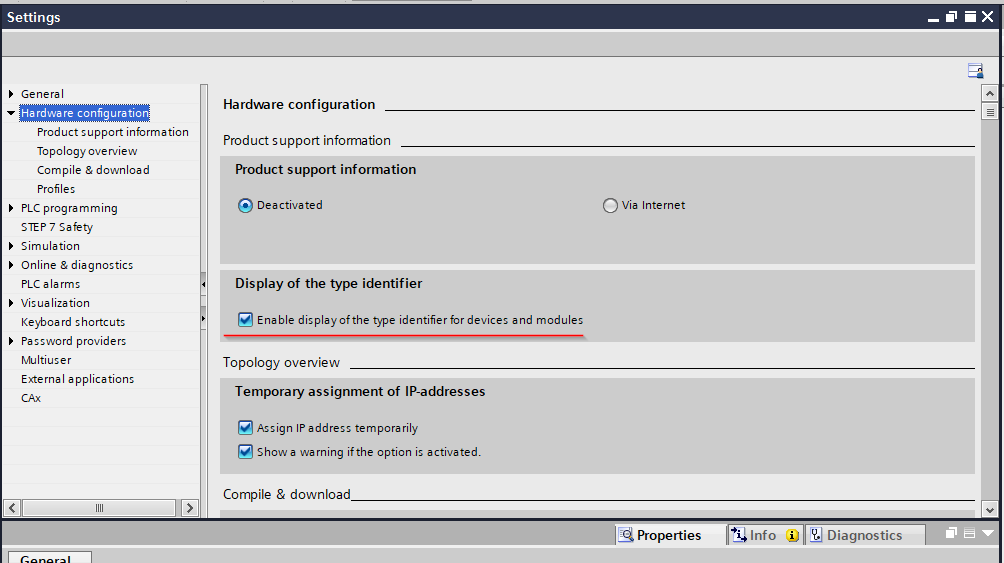

まずTIAの設定をちょっと変えます。

そうすれば、Type identifierも表示できるようになります。

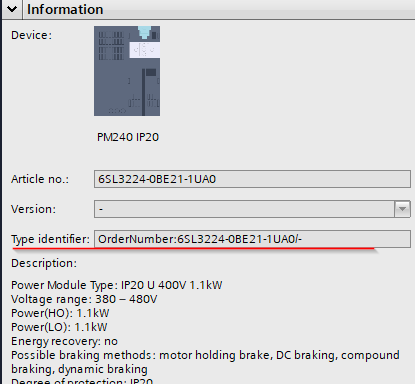

それはDevicesなど追加するときに使うOrderNumberです。

ライブラリImport

import clr
clr.AddReference(‘C:\\Program Files\\Siemens\\Automation\\Portal V15_1\PublicAPI\\V15.1\\Siemens.Engineering.dll’)
from System.IO import DirectoryInfo,FileInfo
import Siemens.Engineering as tia
import Siemens.Engineering.HW.Features as hwf

Project作成

#Create new Project

project_path = DirectoryInfo (‘C:\\myProject’)
project_name = ‘Project_test’
print (‘Starting TIA with UI’)
mytia = tia.TiaPortal(tia.TiaPortalMode.WithUserInterface)
myproject = mytia .Projects.Create(project_path, project_name)

OR Project開く

def openTIAProject(tia,open_path):
    try:
        project=tia.Projects.Open(open_path)
        return project
    except Exception as e:
        print(e)
        return None

open_path=FileInfo(‘C:\myProject\Project_test\Project_test.ap15_1’)

print (‘Starting TIA with UI’)
mytia = tia.TiaPortal(tia.TiaPortalMode.WithUserInterface)
myproject=openTIAProject(mytia,open_path)

View切り替え

#Change View
myproject.ShowHwEditor(tia.HW.View.Network)

Drive追加

#Create a G120 Drive with OrderNumber 6SL3244-0BB12-1FA0 4.7.10

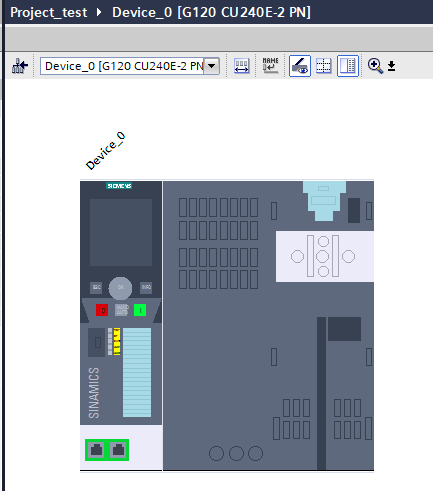

G120=myproject.Devices.CreateWithItem(“OrderNumber:6SL3244-0BB12-1FA0/4.7.10/”, “Device_0″,”Device_0”)

Power Unit追加

ここは一番ハマりました。何回試しても追加できませんのエラーが出てきます。

EngineeringTargetInvocationException: Error when calling method ‘PlugNew’ of type ‘Siemens.Engineering.HW.DeviceImpl’.

Could not create the device item at the container.

そこでまず気がついたのはCanPlugNew()の関数です。

このCanPlugNew(”OrderNumber:xxxxxx”,”Name”,x)のように実行するとこの”部品”がはInsertできるかどうかを先にCheckできます。

そこで…

>False

G120.CanPlugNew(“OrderNumber:6SL3224-0BE21-1UA0/-“,”PowerModul”, 65535)

もしかしたら、その中のDevices…?

>False

>False 

for i in G120:
    print(i.Name)
    print(i.CanPlugNew(“OrderNumber:6SL3224-0BE21-1UA0/-“,”PowerModul”, 65535))

あの65,535の数字ちょっと怪しい。

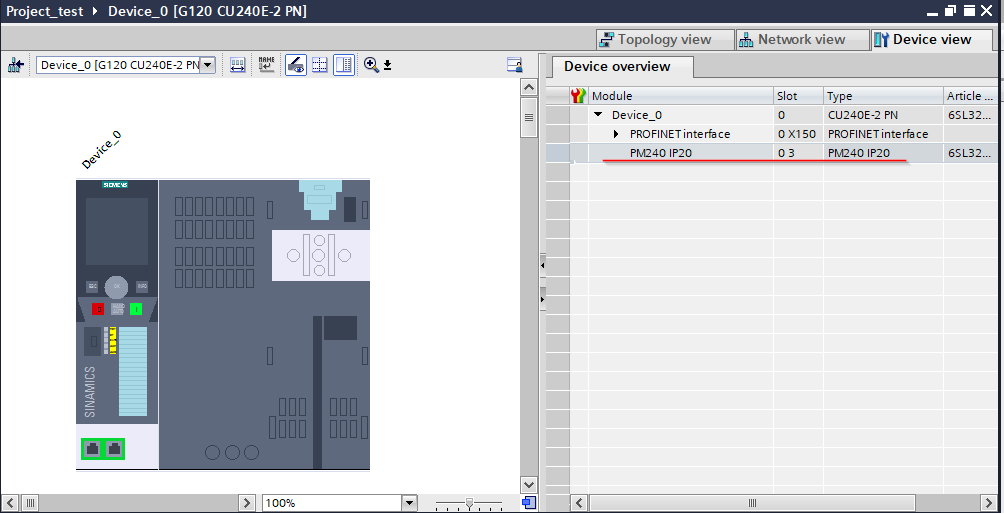

そういえば、普通に入れるときはPower UnitはSlot3に入ってしまうのね。

おおお、そこだ!

>False

>True

for i in G120:
    print(i.Name)
    print(i.CanPlugNew(“OrderNumber:6SL3224-0BE21-1UA0/-“,”PowerModul”, 3))

ふ、できました。

今日はこれで一旦終了します。

次はTelegramの追加・Connection貼り付けなどを紹介します。

はーい、お疲れ様です。
