この記事ではWago製CPU 750-8215をプログラムするに必要なe!COCKPITツールインストール・e!COCKPITからScan機能を使用しCPUを検出する、そしてエラーが出たときの解決方法まで紹介します。

Get e-COCKPIT 

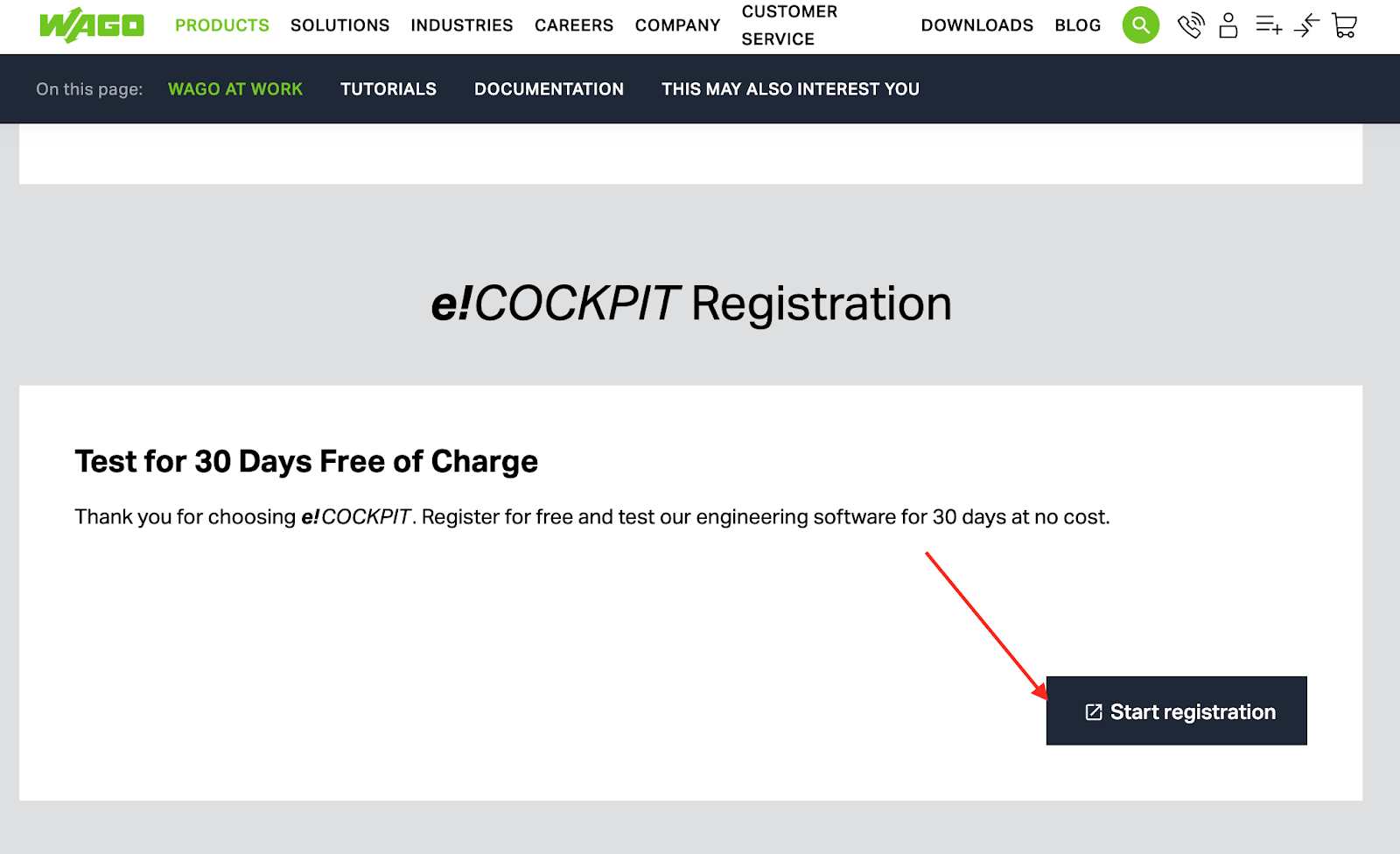

下記のLINKにアクセスしStart Registrationをクリックします。

https://www.wago.com/global/automation-technology/discover-software/ecockpit-engineering-software

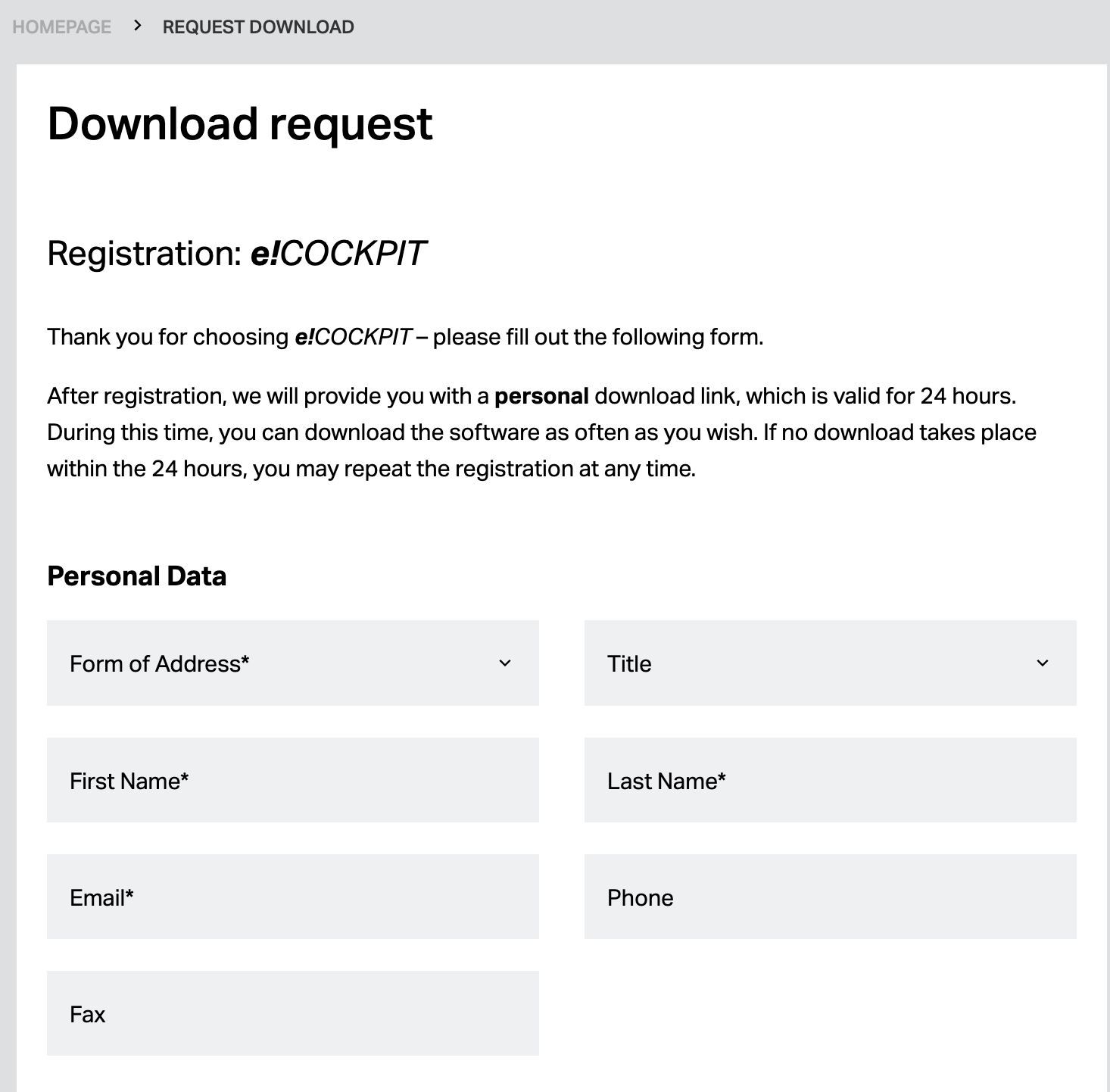

簡単な個人情報を登録します。

一番下にあるSubmitボタンをクリックし完了します。

次はMailboxにWagoからメールが届くはずです。

メールの一番下にDownloadのボタンがあります。

このようなZIP FileがDownloadしました。

e-COCKPIT Installation

e!COCKPIT_setup.exeをクリックし、インストールを開始します。

言語を選びます。今回は英語にします。

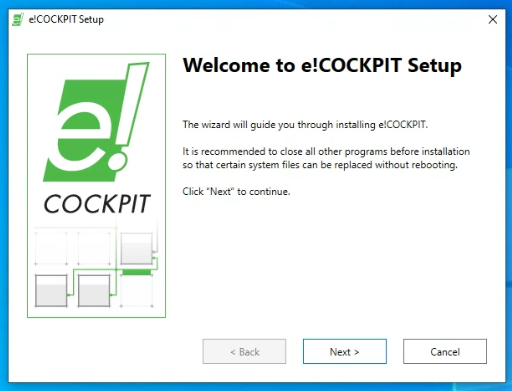

Next>します。

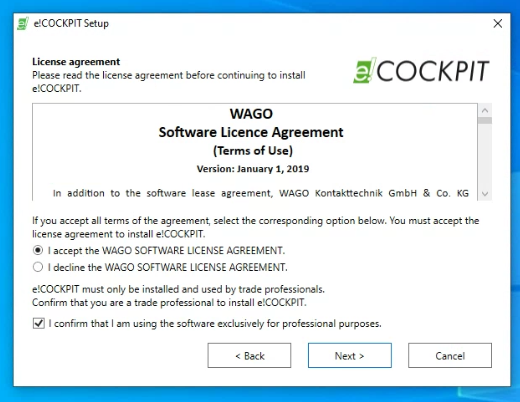

ライセンス同意し、Next>します。

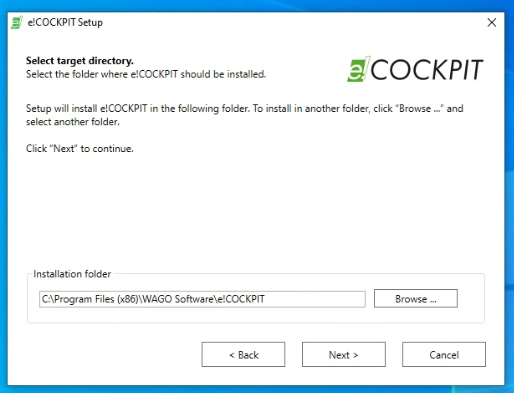

Next>します。

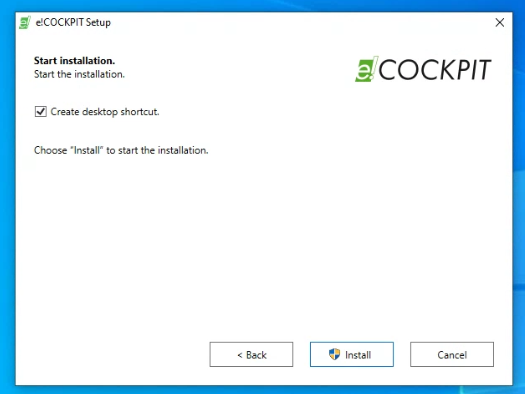

Installします。

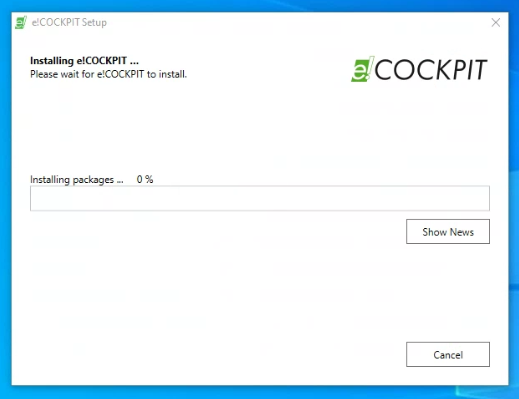

しばらく待ちます…

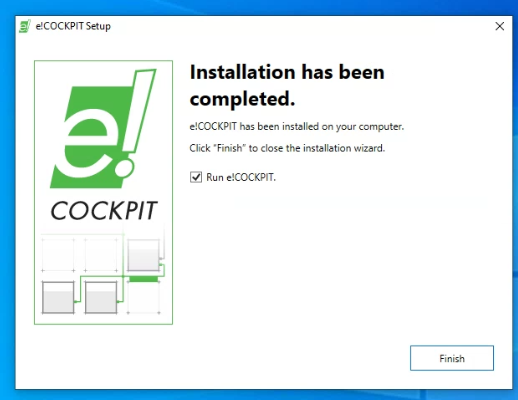

Finishボタンで完了します。

Login with Web Server

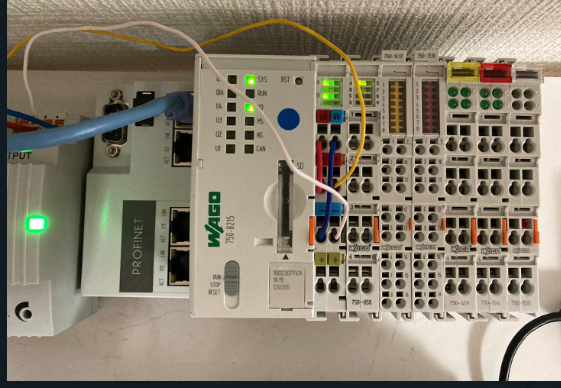

今回使用するのは750-8215 Wago CPUです。一番上のX1 PortとLANで接続します。

初期設定ではIPが0.0.0.0なので、DHCP Server経由でIPを設定します。Internetでたくさんの無料DHCP ServerがDownloadでき、今回は下記のLinkのDHCP Serverを使用します。

https://www.dhcpserver.de/cms/

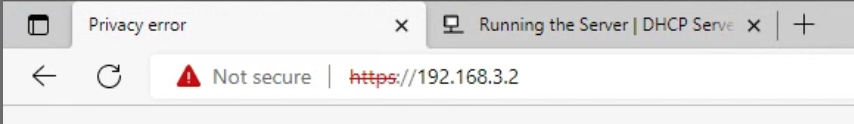

BrowserからLoginし、Https://your_IP を入力します。

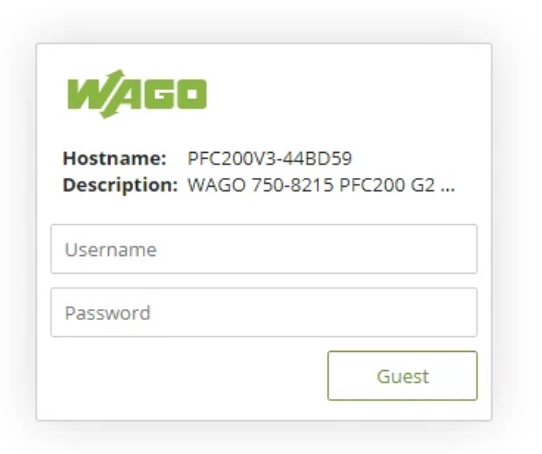

UsernameとPasswordでLoginします。

Defaultは以下です。

Adminの場合

Username:admin

Password:wago

Userの場合

Username:user

Password:user

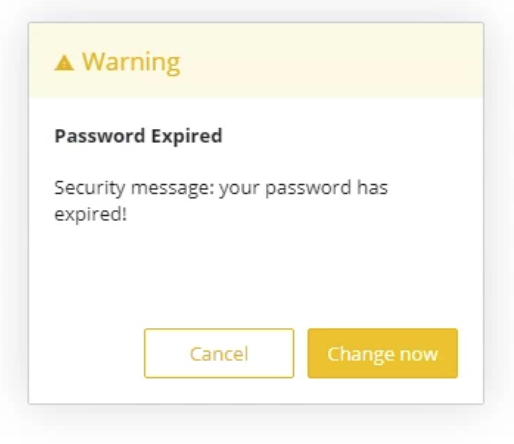

Adminで一回LoginしたらこのようなWarning画面が出てきます。そのAdmin Passwordが変更するまで毎回出ますので、Change nowで変更してください。

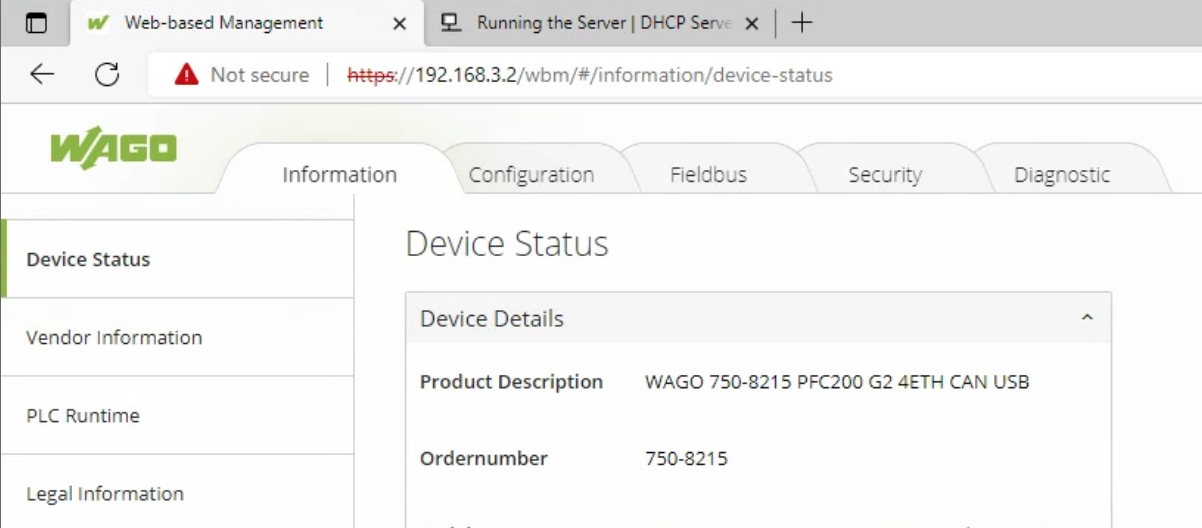

これでCPUのWeb Serverが見えました。

Start!

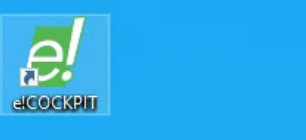

e!COCKPITを起動します。

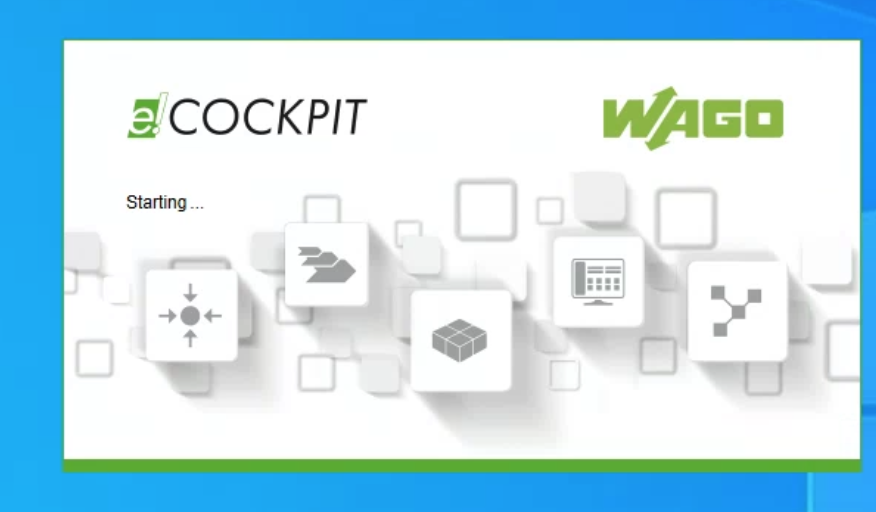

このような画面ができてます、しばらく待ちください。

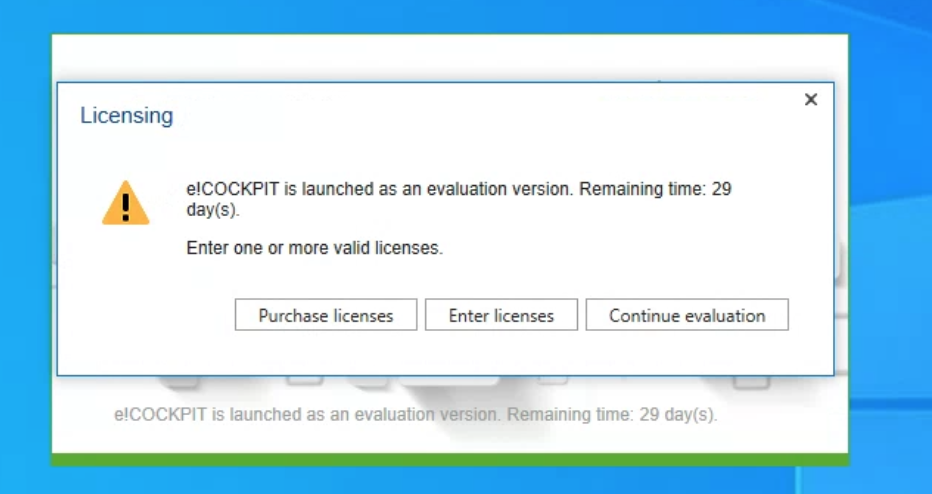

わたしはTrialライセンスしかもっていませんので、”Continue evaluation”をクリックし進みます。(30日の使用期限あるとかいていますが、その30日は起動するたびCountするだけなので、30日はかなり持つかも)

Device description FileをImportする必要があります、またしばらく待ちください。

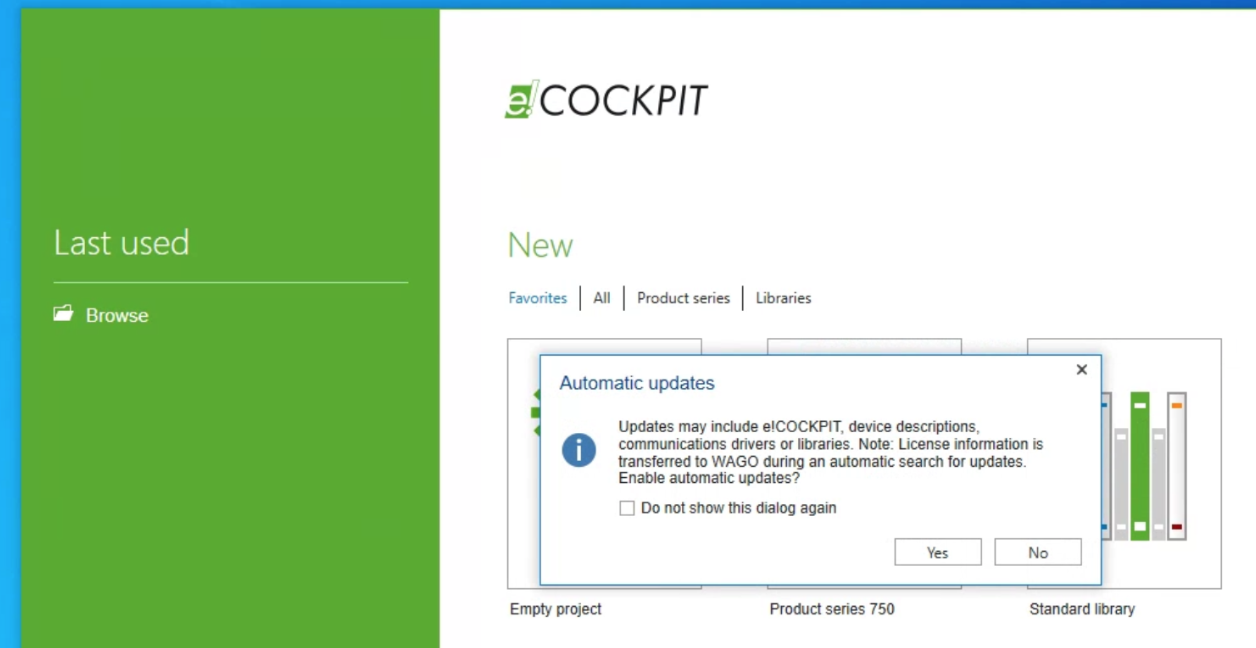

Auto updatesをEnableしますか？のPopupです。Yesします。

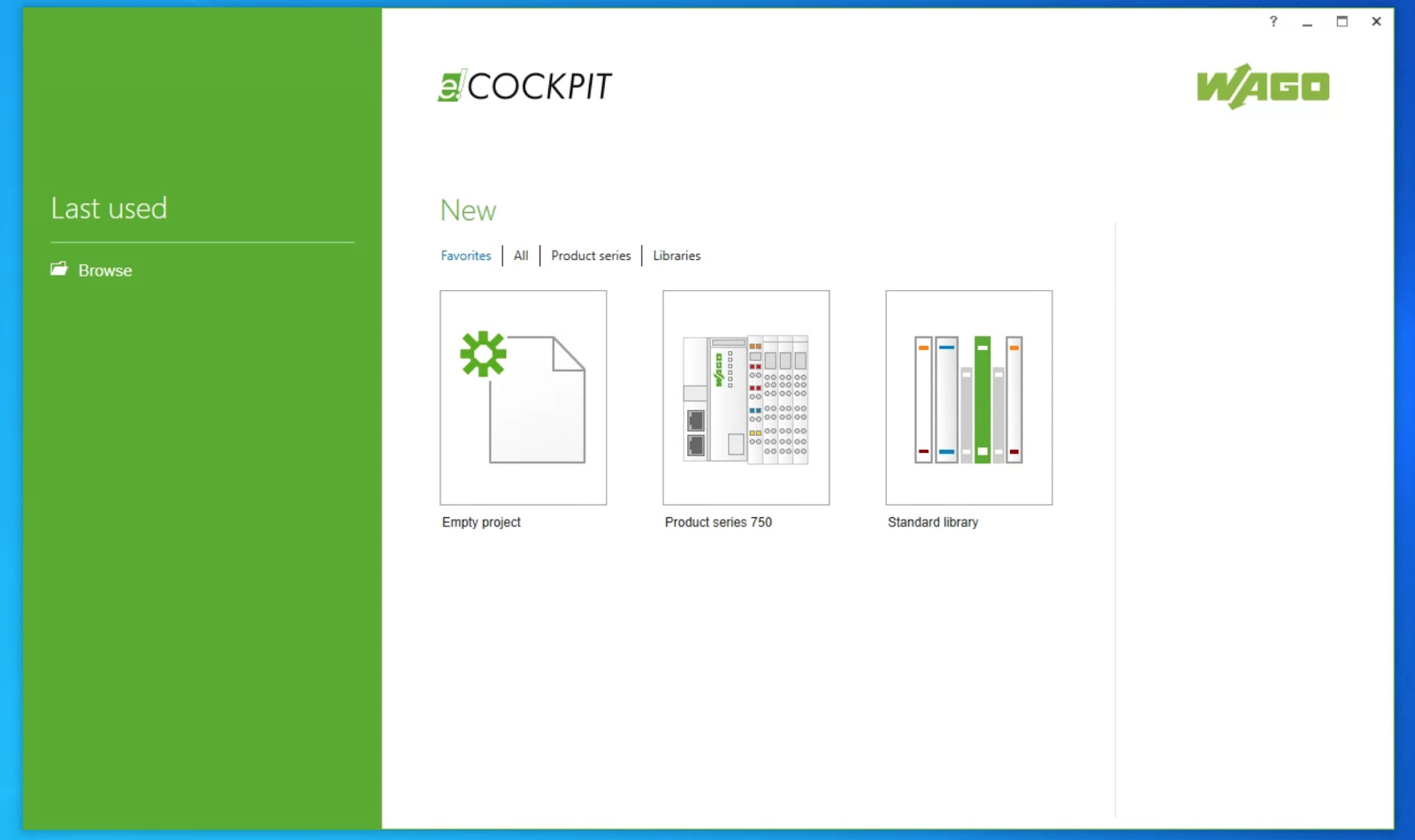

これでUpdate完了です。

Create Project

Empty Projectをクリックします。

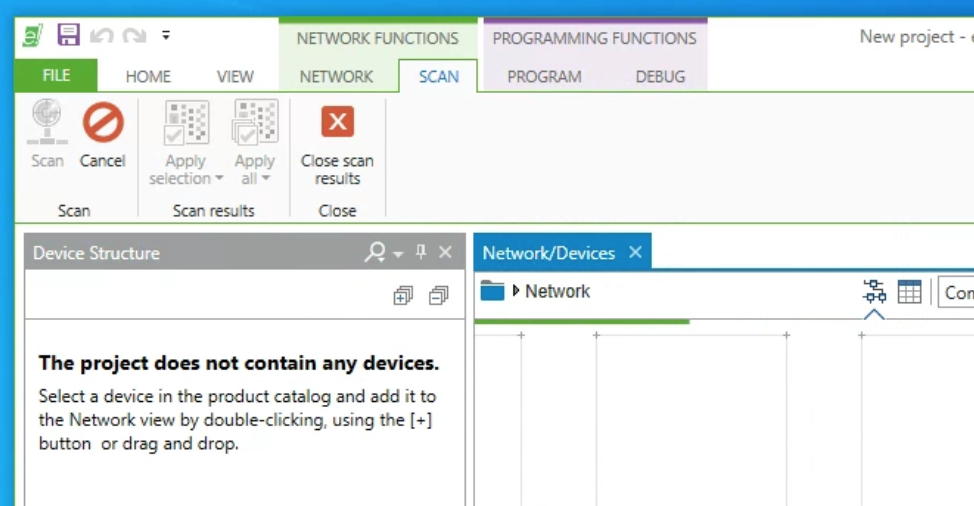

このような画面に変わりますね。

Scan

いまはLANで750-8215と接続していますので、ツールからそのCPUをScanします。

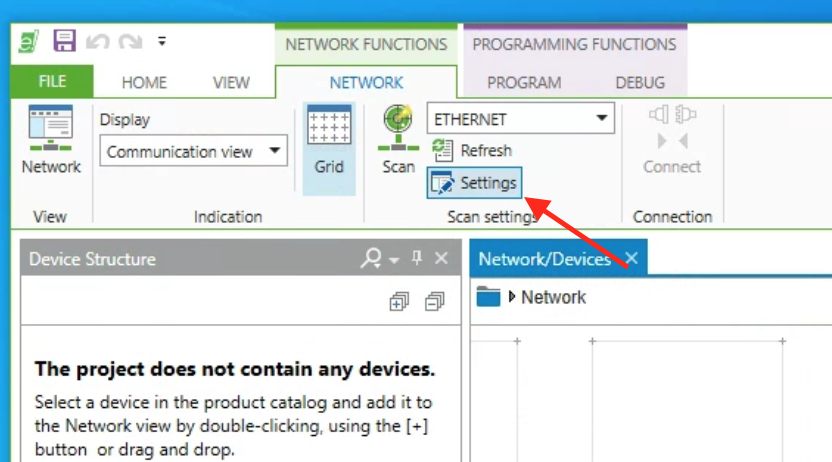

NETWORK Tab>Settingsをクリックします。

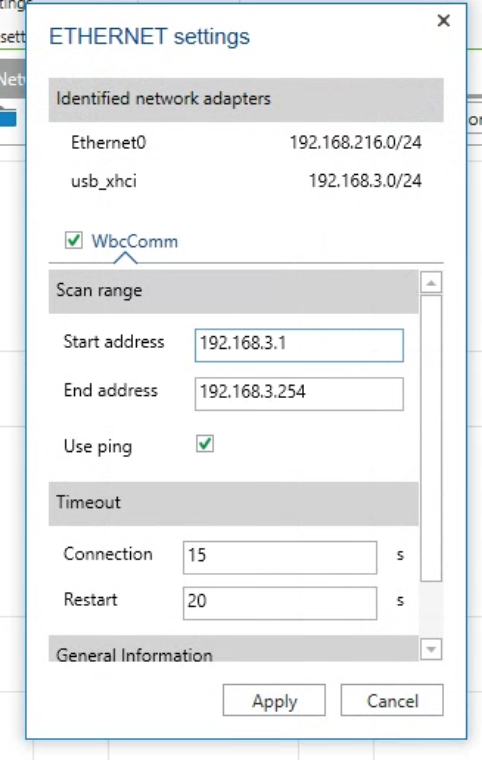

Start address とEnd address、つまりIP Scanの範囲を設定します。

今回は192.168.3.1から192.168.3.254までになります。

Scanボタンで750-8215を検索します。

しばらくまちます…

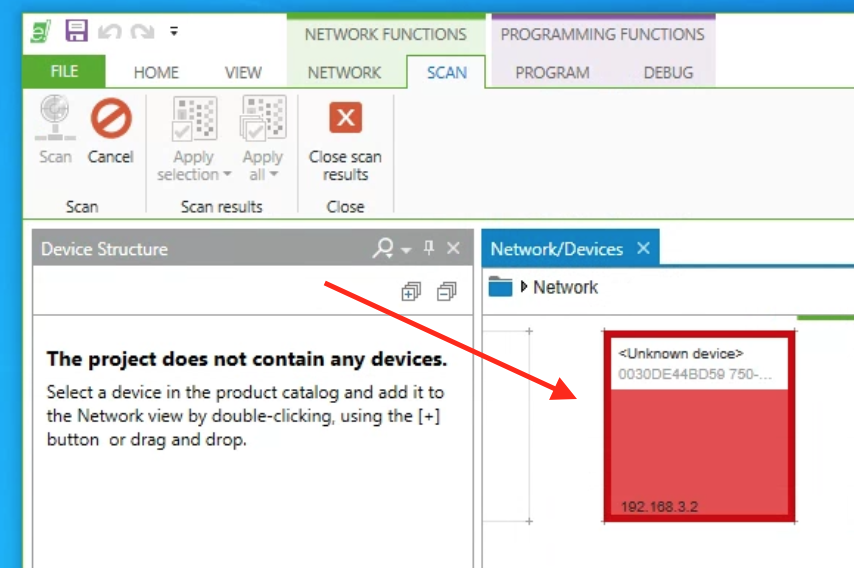

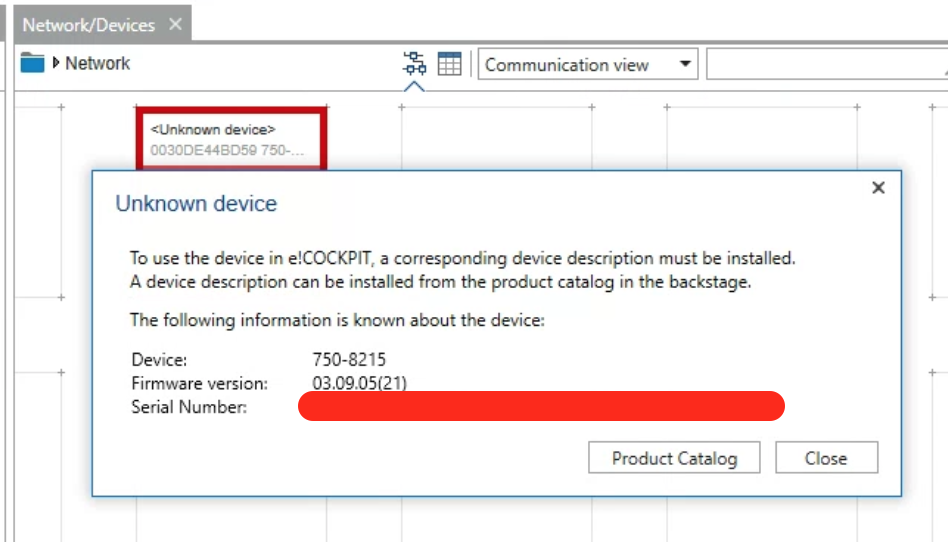

デバイスが検出されましたが、なんかUnknown deviceの赤いデバイスになっていますね。

ダブルクリックすると、Updateが必要そうですね。Product Catalogボタンをクリックします。

Update

Product Catalog画面に変わりました。

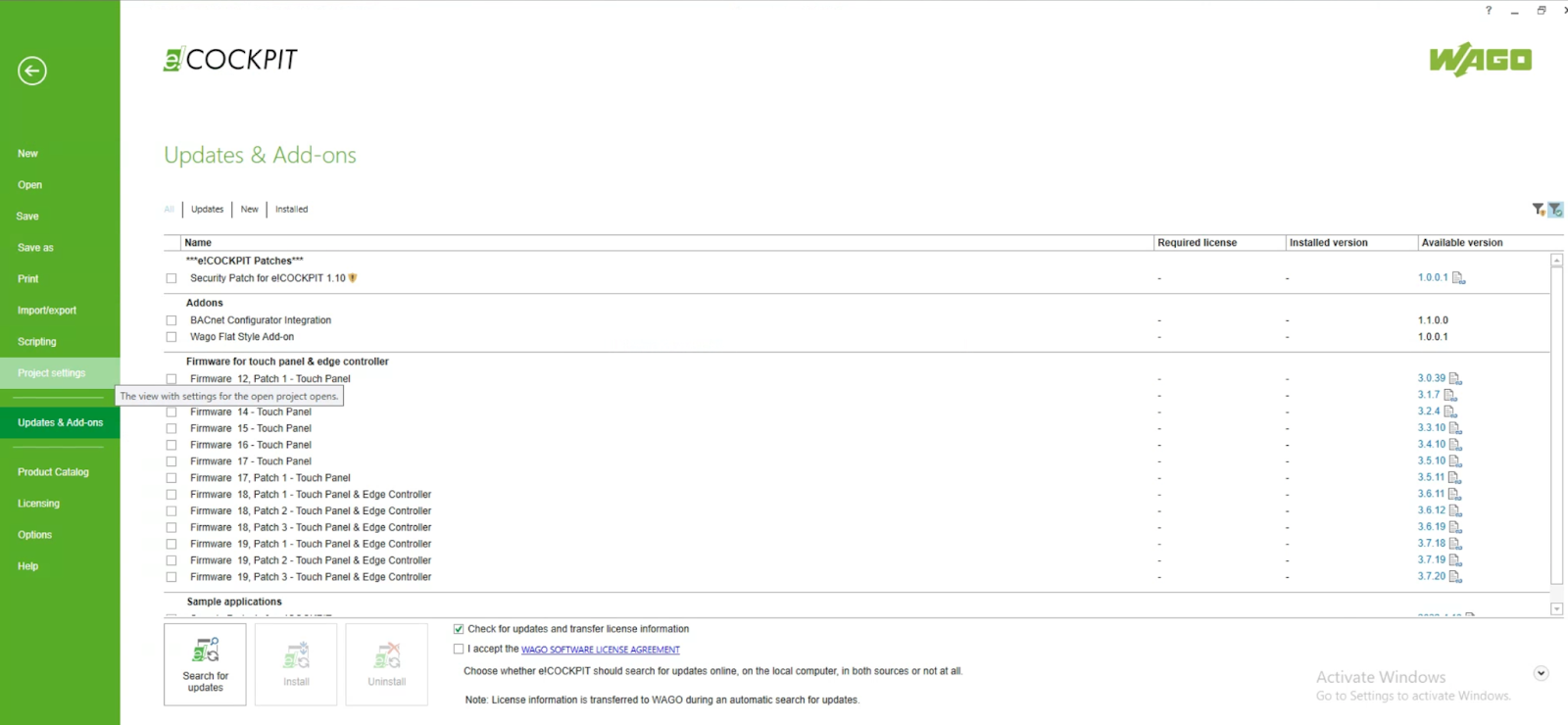

Updates ＆ Add-onsをクリックし、すべてのCPU Firmware更新をUpdateしてください。

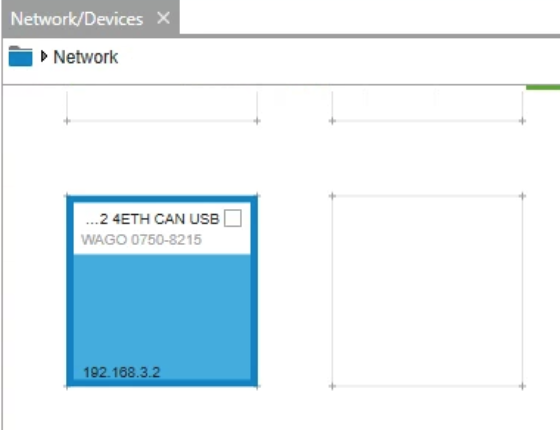

もう一度Scanすると、デバイスが見えるようになりました！

今回はここまでですが、次は実際プログラムも作って色々楽しいことやりましょう。

お疲れ様です！
