Beckhoff#TwinCAT SFC Basic-4 Macro

今回は久しぶりのSFC第3話です。今回はCodesysやTwinCAT3で私がSFC使用するとき大好きなMarco機能を紹介します。よろしくお願いします。

Reference Link

Beckhoff#TwinCAT SFC Basic-1
Beckhoff#TwinCAT SFC Basic-2 SFC Flags
Beckhoff#TwinCAT SFC Basic-3 Branches

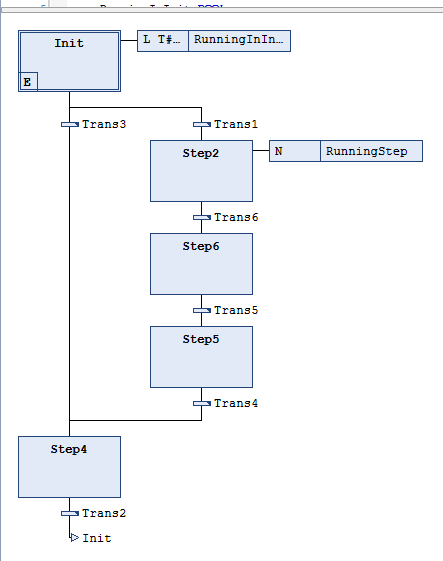

SFCはGraphic上でProcessをStep by Stepで管理しDebug上やプログラム運用上にも優れものですが、ロジックが長くなりますとでDebug や見づらくなります。いまは3つだけの条件ですが、場合によって複数の条件やさらなる分岐もあります。

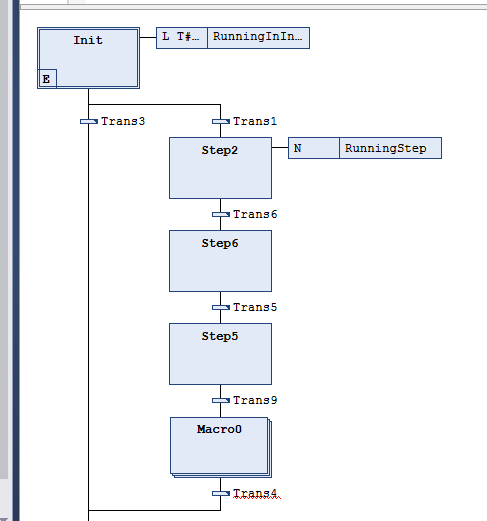

そこで出てきたのはMarco です。Marco は複数のロジックをまとめ一つのプロックとして存在できます。挿入したいところで右クリック> insert Marco します。

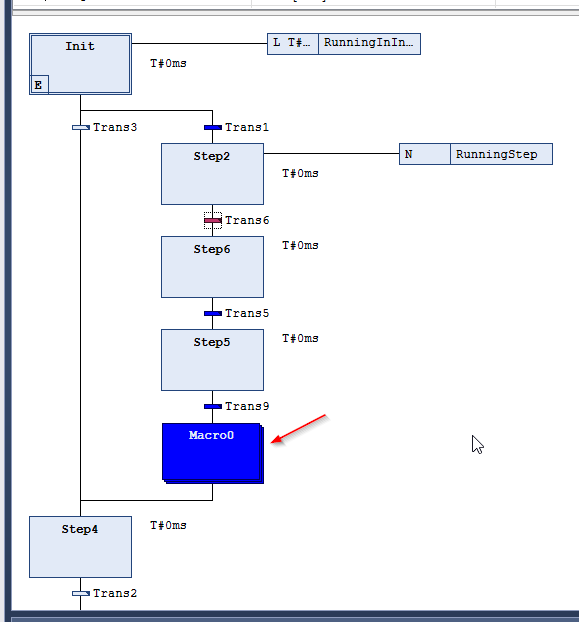

そうするとMarco block が作成されます。Marco が青い色の線がついてるのは中にはまだ空っぽの状態だからです。

ダブルクリックしMarco 内ロジックを組みましょう。

Marco を開くと普通のSFC Editor と同じです。

あとはアプリケーションに合わせてロジックを組みましょう。

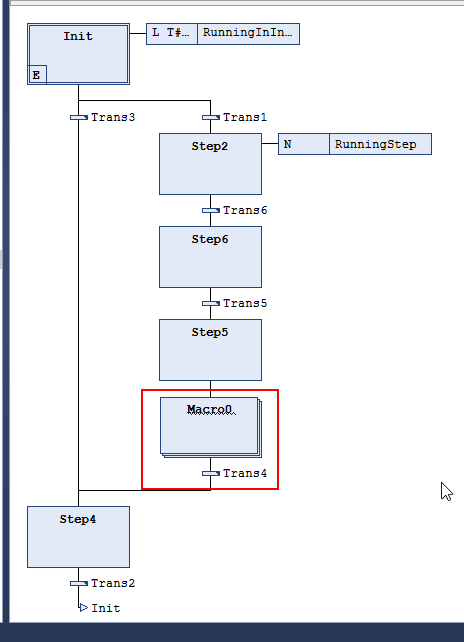

最後は赤枠の矢印ボタンでMarco から全体プログラムに戻します。

これで完成です!

プロジェクトをダウンロードし、実際Marco の様子をみてみます。

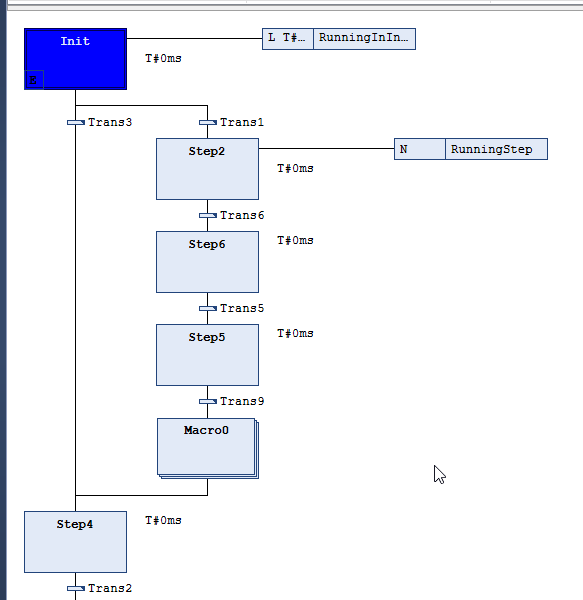

例えば今flow がMarco の中で実行中になると、Marco のicon が青くなってます。

更に中をクリックすると普通のSFC Editor と同じく実行中のstepは青い色になります。
