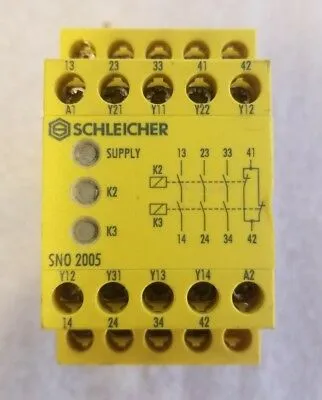

今回の記事では安全リレーで緊急停止・リセットボタン・表示ランプの組わせて配線してみます。記事で使用したのは下図のSCHLEICHER社のSNO 2005になります。
SNO 2005ではA1・A2端子で24v供給しSUPPLYのLEDが緑点灯になります。リレーK1の制御ロジックがリレーK2とK3をトリガーできますが、トリガーされたときK2に電源供給するY12とK3に電源供給するY31が24vがあるかによって変わります。
Inside SNO2005…

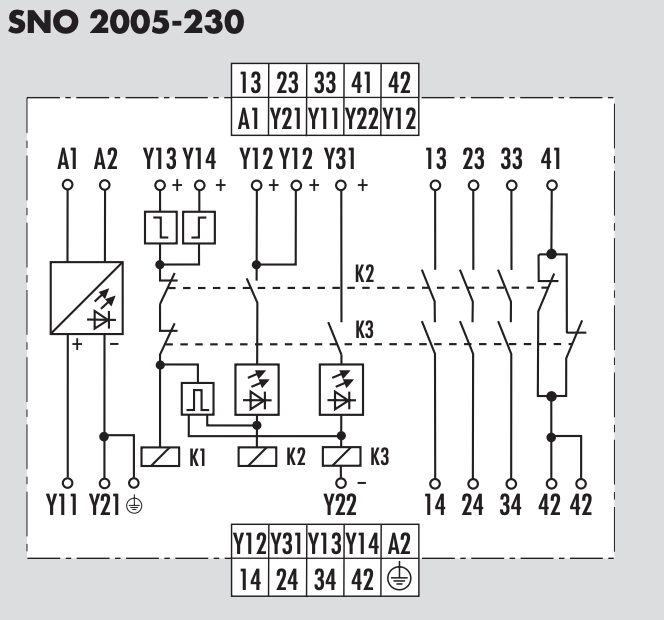

こちらはSNO 2005の内部配線図です。この安全リレーには13/14,23/24,33/34 3つのNO接点と41/42 1つのNC接点があります。
Wiring
こちらは今回の配線になります。
Result
こちらの動画から動作確認できます。
