今回の記事ではBeckhoff TF6421を利用しPLCの変数をXML Fileにデータを書き込みます。さ、はじめよう！

Reference Link

Beckhoff#TF6421を使ってXMLファイルを読んでみよう

Reference Video

Beckhoff.TF6421でXML Dataを読んでみよう

Beckhoff.TF6421でXML Dataを書き込んでみよう

Function Block

今回は記事で使用するFunction Blockを紹介します。

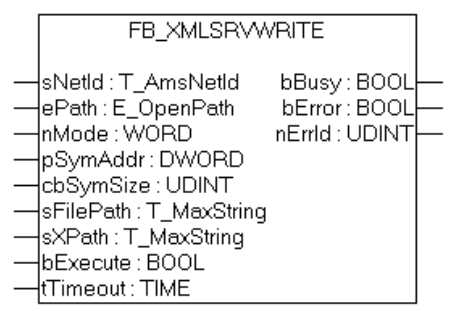

FB_XMLSRVWRITE

こちらのFB_XmlSrvWrite は、PLC 変数の値を XML ファイルに書き込むために使用できます。入力変数 sXPath は、sFilePath で指定された XML ファイルの有効なノードを指す必要があります。

VAR_INPUT

Variable	Data Type	Description
sNetId	T_AmsNet_Id	TwinCAT 3 XMLサーバのネットワークアドレスであり、Local PCでは、空の文字列を指定してください。
ePath	E_OpenPath	ファイルを開くターゲットデバイス上のTwinCATシステムパスを指定する
nMode	WORD	XMLファイルの評価方法を制御することができ、現在サポートするのはXMLSRV_SKIPMISSINGとXmlSrvReadのみになります。
pSymAddr	DWORD	XML ファイルに書き込む PLC 変数のアドレスOffset。
cbSymSize	UDINT	XML ファイルに書き込む PLC 変数のサイズ。
sFilePath	T_MaxString	FBが開くファイルのパスとファイル名を指定します。注意するのはパスはローカルコンピュータのファイルシステムのみで、ネットワークではパスは使用できません。
sXPath	T_MaxString	データアクセスする XML ドキュメント内のタグのアドレスになります。
bExecute	BOOL	立ち上げ信号でFBを実行する
tTimeout	TIME	FBの最大実行時間

VAR_OUTPUT

Variable	Data Type	Description
bBusy	BOOL	True=FB実行中
bError	BOOL	True=FBエラーあり
nErrId	UDINT	TC3 XML Serverから返答したエラーコード

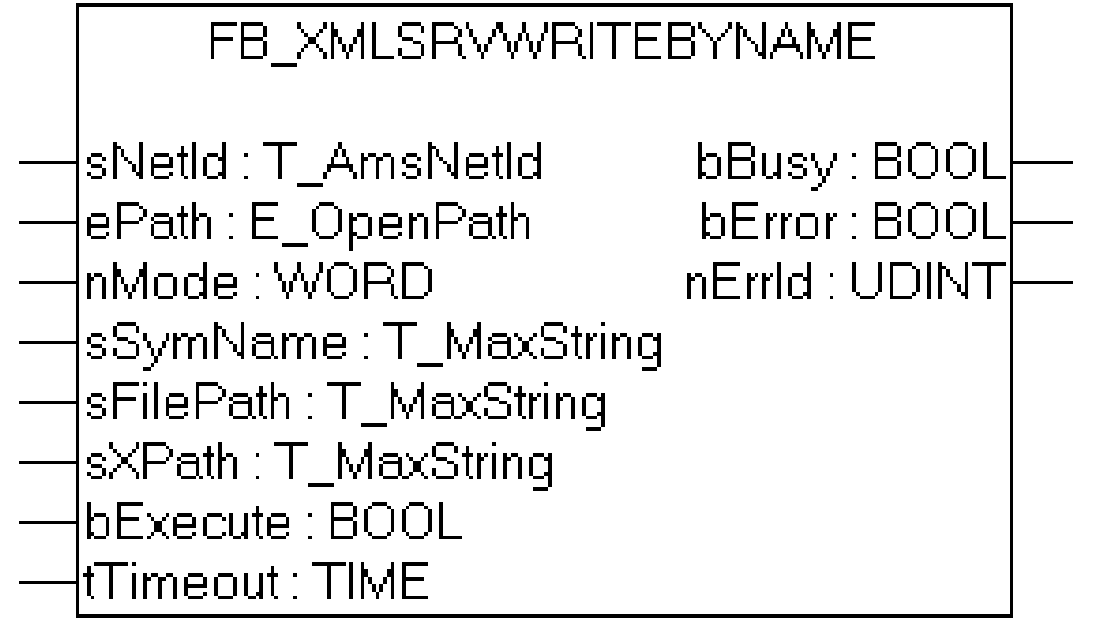

FB_XmlSrvWriteByName

こちらのFB_XmlSrvWriteByName は、PLC 変数の値を XML ファイルに書き込むために使用できます。入力変数 sXPath は、sFilePath で指定された XML ファイル内の有効なノードを指す必要があります。

VAR_INPUT

Variable	Data Type	Description
sNetId	T_AmsNet_Id	TwinCAT 3 XMLサーバのネットワークアドレスであり、Local PCでは、空の文字列を指定してください。
ePath	E_OpenPath	ファイルを開くターゲットデバイス上のTwinCATシステムパスを指定する
nMode	WORD	XMLファイルの評価方法を制御することができ、現在サポートするのはXMLSRV_SKIPMISSINGとXmlSrvReadのみになります。
sSymName	T_MaxString	XML ファイルに書き込む PLC シンボル名になります。
sFilePath	T_MaxString	FBが開くファイルのパスとファイル名を指定します。注意するのはパスはローカルコンピュータのファイルシステムのみで、ネットワークではパスは使用できません。
sXPath	T_MaxString	データアクセスする XML ドキュメント内のタグのアドレスになります。
bExecute	BOOL	立ち上げ信号でFBを実行する
tTimeout	TIME	FBの最大実行時間

VAR_OUTPUT

Variable	Data Type	Description
bBusy	BOOL	True=FB実行中
bError	BOOL	True=FBエラーあり
nErrId	UDINT	TC3 XML Serverから返答したエラーコード

Implementation1

Implemenation1はFB_XmlSrvWrite Function Blockを利用しPLC変数をXML Fileに書き込みます。

DUT_XMLWrite

こちらはImplemenation1でXML Fileに書き込む変数の構造体になります。

TYPE DUT_XMLWrite :
STRUCT
myBool:BOOL;
myReal:REAL;
myInt:INT;
myArray:ARRAY[0..41]OF DINT;
END_STRUCT
END_TYPE

MAIN

VAR

こちらはImplemenation1で使用したした変数になります。

PROGRAM MAIN
VAR
//Example1
myValue1:DUT_XMLWrite;
fbxmlSrvWrite:FB_XmlSrvWrite;
bExecuteXMLWrite:BOOL;
sFilePathXMLWrite: T_MaxString:=’C:\Users\threespc02\OneDrive\Desktop\myXML1.xml’;
sXPathXMLWrite : T_MaxString:=’/dataentry/MAIN.value1′;
iCoutner:INT;
iCheck:INT;

END_VAR

Program

fbxmlSrvWrite(
nMode:=XMLSRV_ADDMISSING
,pSymAddr:=ADR(myValue1)
,cbSymSize:=SIZEOF(myValue1)
,sFilePath:=sFilePathXMLWrite
,sXPath:=sXPathXMLWrite
,bExecute:=bExecuteXMLWrite
);

IF bExecuteXMLWrite AND (fbxmlSrvWrite.bBusy OR fbxmlSrvWrite.bError) THEN
iCheck:=iCheck+1;
bExecuteXMLWrite:=False;
END_IF;

Result

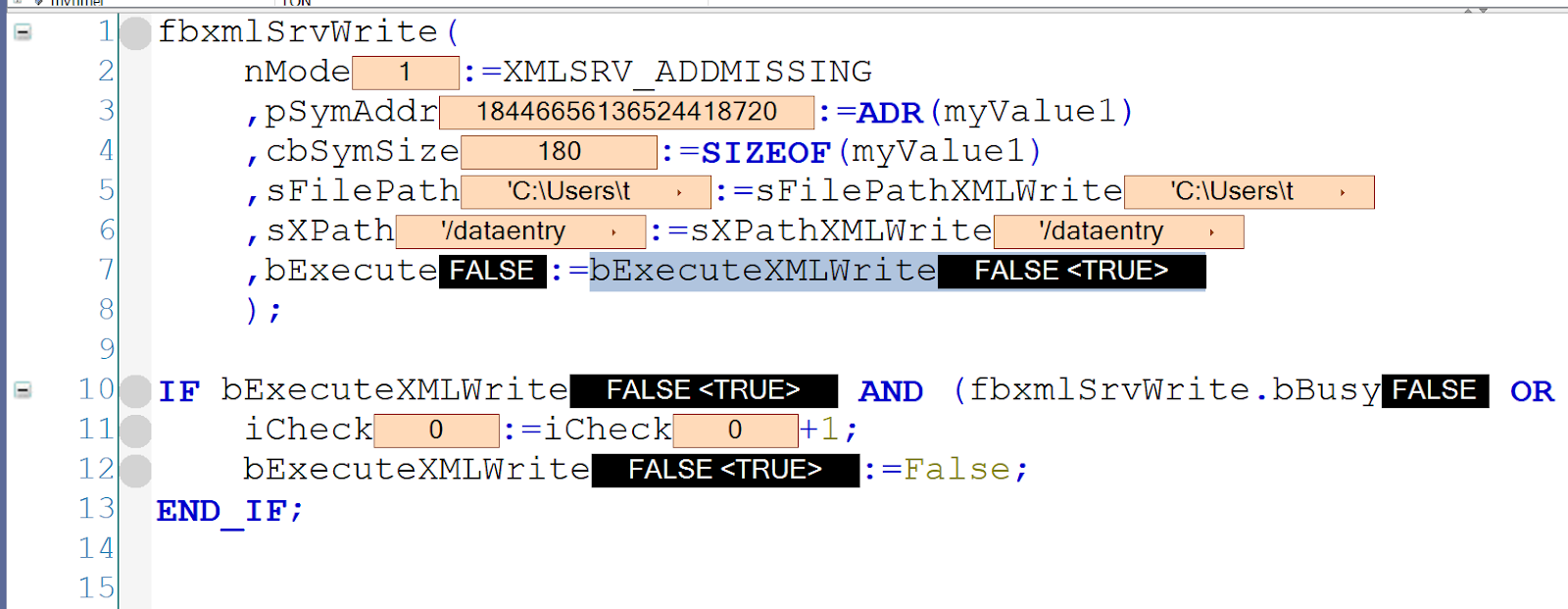

bExecuteXMLWriteをTrueにし、Function Blockを実行します。

TwinCAT3 IPC上でmyXML1.xmlが生成されました。

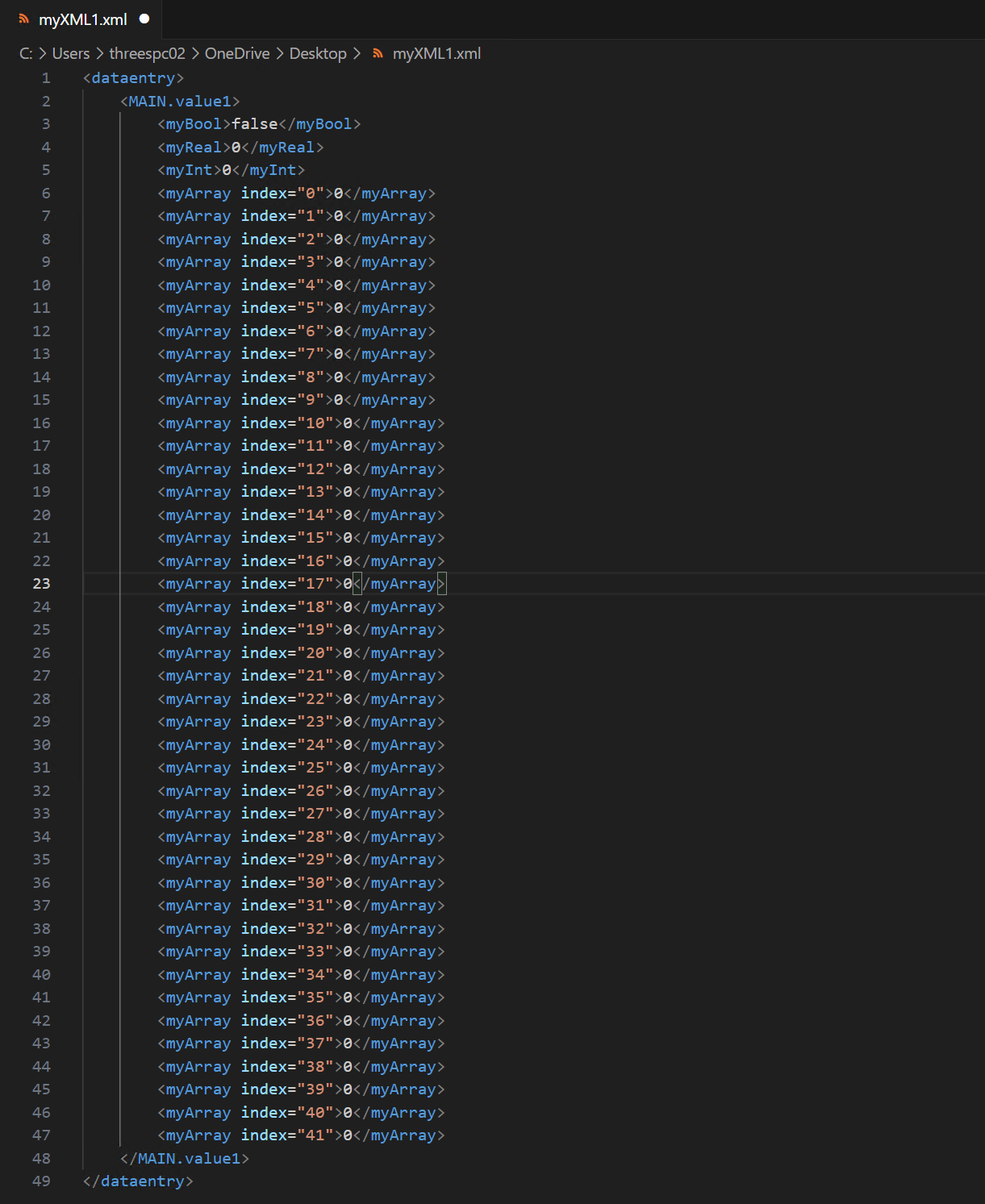

XML Fileにもデータを書き込みました！

Implementation2

Implemenation2FB_XmlSrvWriteByName Function Blockを利用しPLC変数をXML Fileに書き込みます。

DUT_XMLWriteByName

こちらはImplemenation2でXML Fileに書き込む変数の構造体になります。

TYPE DUT_XMLWriteByName :
STRUCT
BoolData:BOOL;
RealData:REAL;
ArrayInt:ARRAY[0..3]OF INT;
stData :DUT_XMLWrite;
END_STRUCT
END_TYPE

MAIN

VAR

こちらはImplemenation2で使用したした変数になります。

PROGRAM MAINVAR //Example2
myValue2_XMLWriteByName:DUT_XMLWriteByName;
bExecuteXMLWritebyName:BOOL;
fbxmlSrvWriteByName:FB_XmlSrvWriteByName;
sFilePathWriteByName: T_MaxString:=’C:\Users\threespc02\OneDrive\Desktop\myXML2.xml’;
sXPathWriteByName : T_MaxString:=’/dataentry/value2′;
sSymName: T_MaxString:=’MAIN.myValue2_XMLWriteByName’;END_VAR

Program

myValue2_XMLWriteByName.BoolData:=TRUE;
myValue2_XMLWriteByName.RealData:=3.14;
myValue2_XMLWriteByName.stData.myBool:=TRUE;
myValue2_XMLWriteByName.stData.myReal:=10.1234;
myValue2_XMLWriteByName.stData.myInt:=5002;

FOR iCoutner:=0 TO 41 DO
myValue2_XMLWriteByName.stData.myArray[iCoutner]:=iCoutner+1;
END_FOR;
FOR iCoutner:=0 TO 3 DO
myValue2_XMLWriteByName.ArrayInt[iCoutner]:=(iCoutner+1)*20;
END_FOR;

fbxmlSrvWriteByName(
nMode:=XMLSRV_ADDMISSING
,sSymName:=sSymName
,sFilePath:=sFilePathWriteByName
,sXPath:=sXPathWriteByName
,bExecute:=bExecuteXMLWritebyName
);

IF bExecuteXMLWritebyName AND (fbxmlSrvWriteByName.bBusy OR fbxmlSrvWriteByName.bError) THEN
iCheck:=iCheck+1;
bExecuteXMLWritebyName:=FALSE;
END_IF;

Result

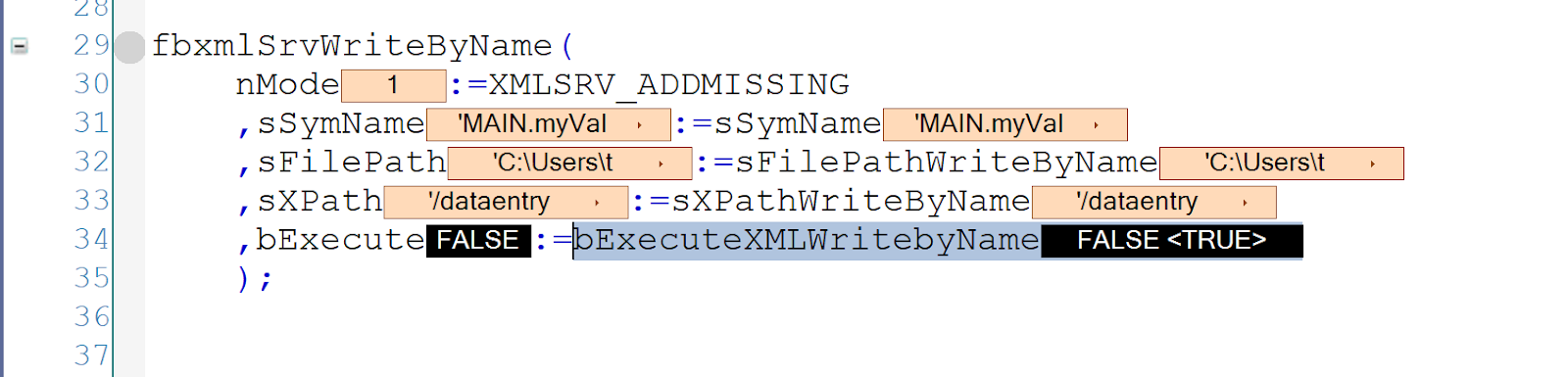

bExecuteXMLWritebyNameをTrueにし、Function Blockを実行します。

TwinCAT3 IPC上でmyXML2.xmlが生成されました。

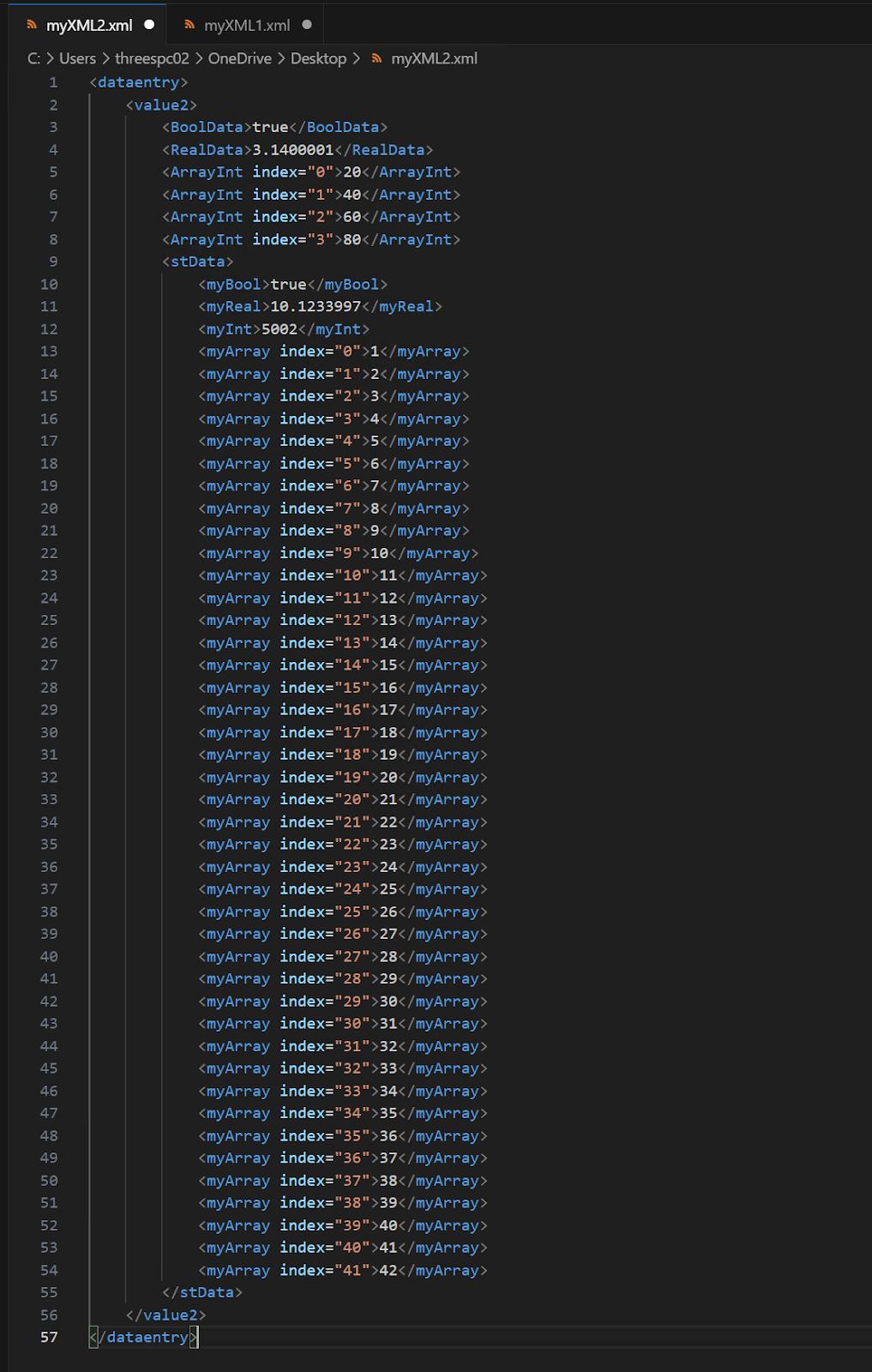

XML Fileにも構造体や配列のデータを書き込みました！

Implementation3

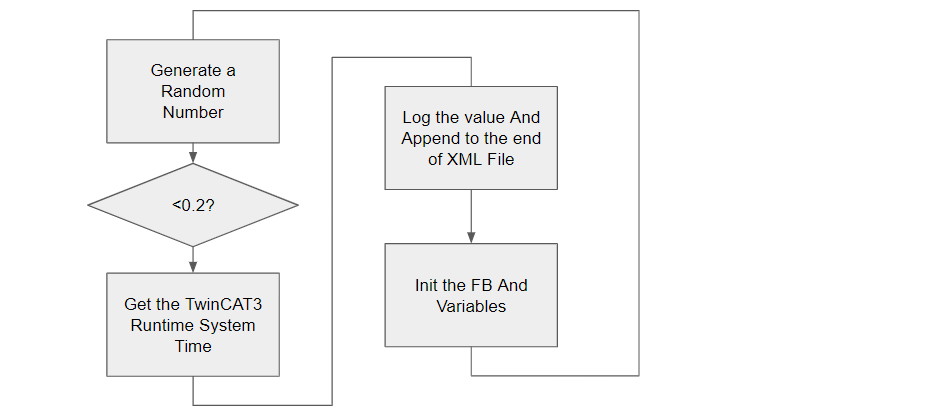

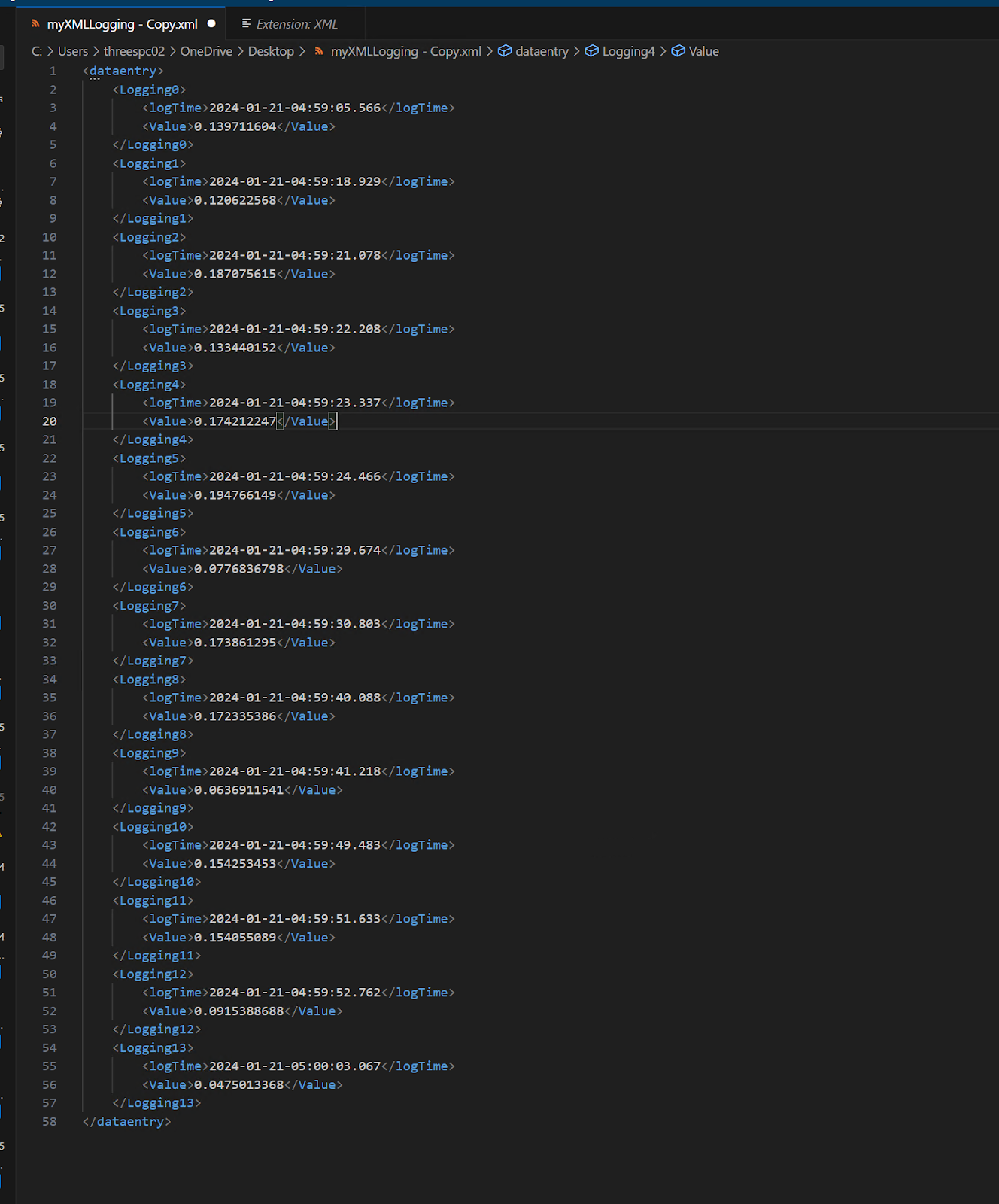

Implemenation3はTwinCAT3で乱数を生成し、その乱数を0.2より小さいであれば、TwinCAT3 Runtimeの時間を取得し、その乱数値と当時の時間をXML Fileに書き込みます。

DUT_XMLLogging

こちらはImplemenation3でXML Fileに書き込む変数の構造体になります。

TYPE DUT_XMLLogging :
STRUCT
logTime:STRING(50);
Value:REAL;
END_STRUCT
END_TYPE

MAIN

VAR

こちらはImplemenation3で使用したした変数になります。

PROGRAM MAIN
//Example3
MyTimeStruct :TIMESTRUCT;
ntGetTime :NT_GetTime;
iState :INT;
mytimer :TON;
sMyLoggingFilePath :T_MaxString:=’C:\Users\threespc02\OneDrive\Desktop\myXMLLogging.xml’;
sMyLogginXPath :T_MaxString:=’/dataentry/Logging’;
sXPath4 :T_MaxString;
myLoggintTime :T_MaxString;
rand :DRAND;
myLogValue :REAL;
myXMLLoggingStructure :DUT_XMLLogging;
fbxmlSrvWriteLogging :FB_XmlSrvWrite;
bExecute2Log :BOOL;
iDataCounter :INT:=0;
END_VAR

Program

CASE iState OF

0:
ntGetTime(START:=FALSE);
mytimer(IN:=FALSE,PT:=T#1S);

rand();
myLogValue:=rand.Num;
IF myLogValue<0.2 THEN
iState:=10;
iCheck:=iCheck+1;
ELSE
iState:=5;
END_IF
5:
mytimer(IN:=TRUE);
IF mytimer.Q THEN
mytimer(IN:=FALSE);
iState:=0;
END_IF
10:
mytimer(IN:=TRUE);
IF mytimer.Q THEN
mytimer(IN:=FALSE);
iState:=20;
END_IF
20:
ntGetTime(START:=TRUE,TIMESTR=>MyTimeStruct);
IF NOT ntGetTime.ERR AND NOT ntGetTime.BUSY THEN
iState:=30;
END_IF
30:
myLoggintTime:=SYSTEMTIME_TO_STRING(MyTimeStruct);
iState:=40;
40:
sXPath4:=CONCAT(sMyLogginXPath,INT_TO_STRING(iDataCounter));
iState:=50;
iDataCounter:=iDataCounter+1;
50:
myXMLLoggingStructure.logTime:=myLoggintTime;
myXMLLoggingStructure.Value:=myLogValue;
bExecute2Log:=TRUE;
IF fbxmlSrvWriteLogging.bBusy THEN
iState:=60;
END_IF
IF fbxmlSrvWriteLogging.bError THEN
iState:=990;
END_IF
60:
bExecute2Log:=FALSE;
IF NOT fbxmlSrvWriteLogging.bBusy THEN
iState:=100;
bExecuteXMLWrite:=FALSE;
END_IF
IF fbxmlSrvWriteLogging.bError THEN
iState:=990;
END_IF
100:
iState:=0;
990:
;
END_CASE

fbxmlSrvWriteLogging(
nMode:=XMLSRV_ADDMISSING
,bExecute:=bExecute2Log
,pSymAddr:=ADR(myXMLLoggingStructure)
,cbSymSize:=SIZEOF(myXMLLoggingStructure)
,sFilePath:=sMyLoggingFilePath
,sXPath:=sXPath4
);
