Weidmüller#M4000_Part1_出荷設定戻し・Firmwareアップデート

こちらは新しい記事のシリーズで、WeidmüllerのM4000を利用し記事を展開します。最初にはCPUの出荷設定戻し・Firmwareアップデートからはじめます。

さ、はじめよう.

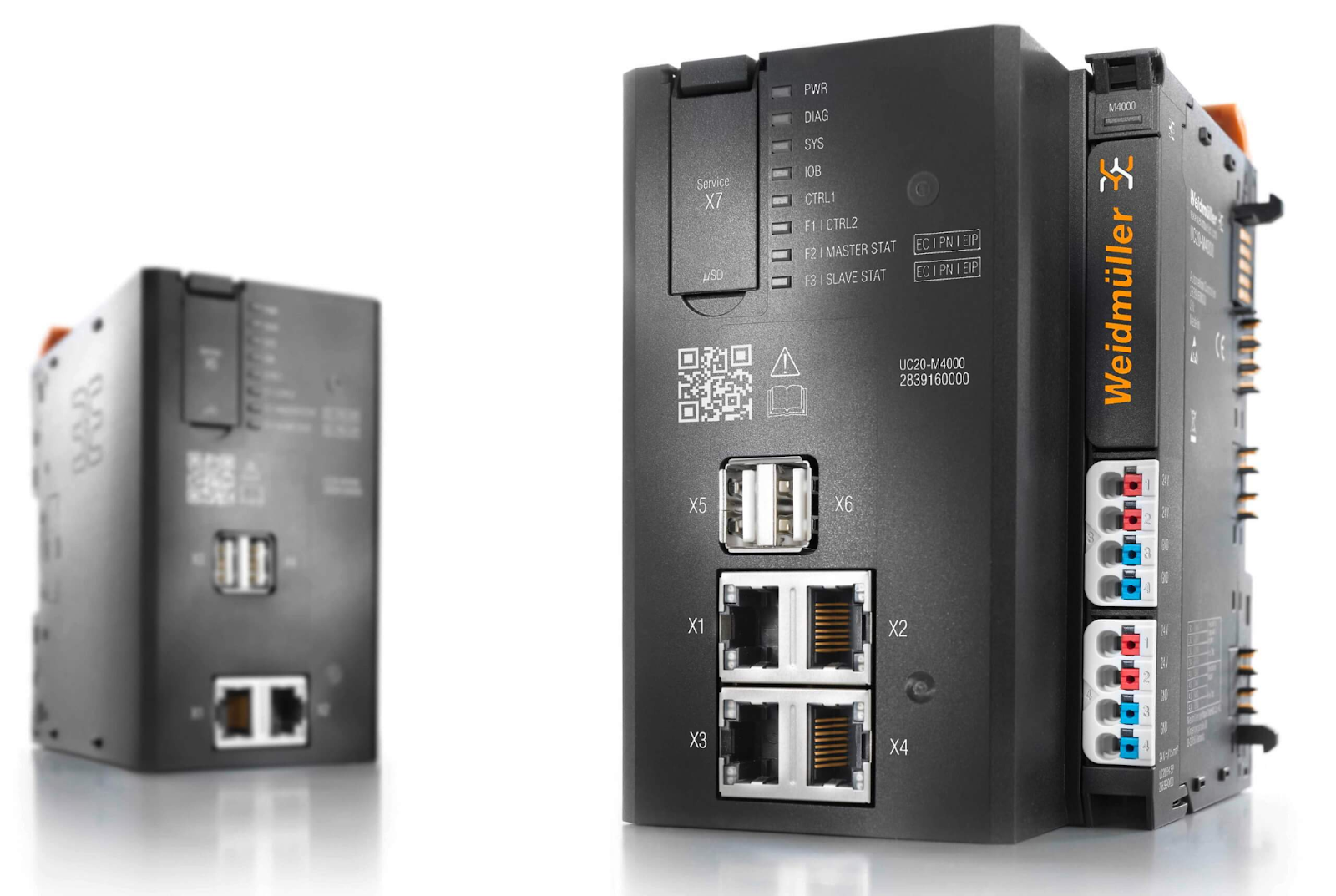

UC20-M4000

UC20-M4000は、リモートシステムバスを介して最大64台のu-remoteモジュールを接続できるコントローラーです。

また、既存のネットワークやHMI接続に統合するための4つのイーサネット接続があり、コ

統合エンジニアリングツールu-create webでは、USBサービスインターフェースまたはイーサネット経由で起動できます。

そのu-create webでは、u-controlステーションのConfigurationやパラメータ設定が可能で、IEC 61131-3に準拠した制御アプリケーションをプログラミングすることができます。

Layout

こちらはM4000のLayoutです。

Interface

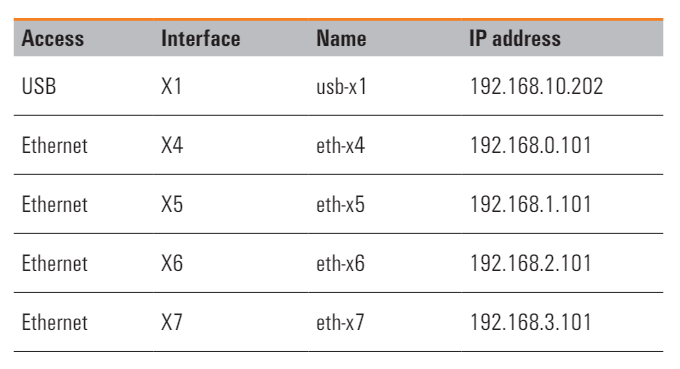

こちらはM4000のInterfaceになります。

RECOVERY

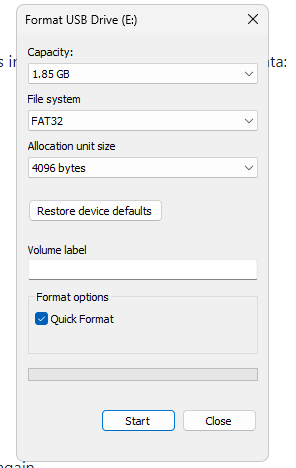

新規のCPUが手元に届いたが、Passwordがわからなく、一回Factory Resetを行います。USBやMicro SD Cardを準備し、FAT32 にFormatしましょう。

Driveの中に空のFileを作成し、名前をRECOVERYにします。

U4000の電源を落とし、USBやMicro SD Cardをインストールします。そのあとCPUの電源を入れ直します。そしてCPUが立ち上がったらUSBを抜いていただければ、M4000はRecovery Modeに入ります。

M4000のWeb Serverにアクセスし、Reset>Factory ResetでCPUを出荷設定に戻しましょう。

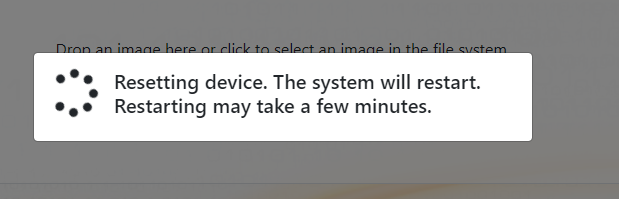

しばらく待ってください…

Done!ライセンスに同意し、Processを進めましょう。

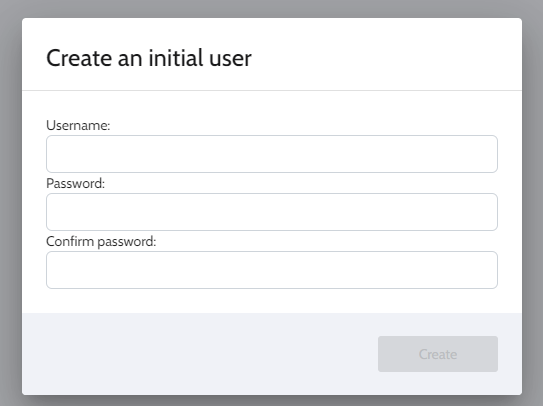

Userを作成します。

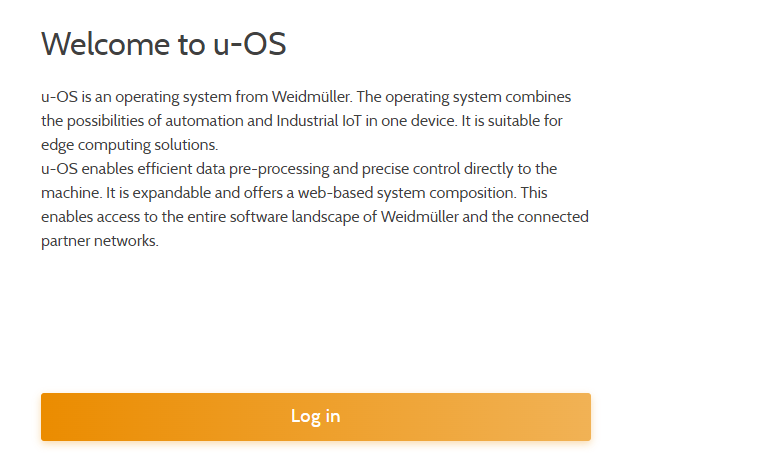

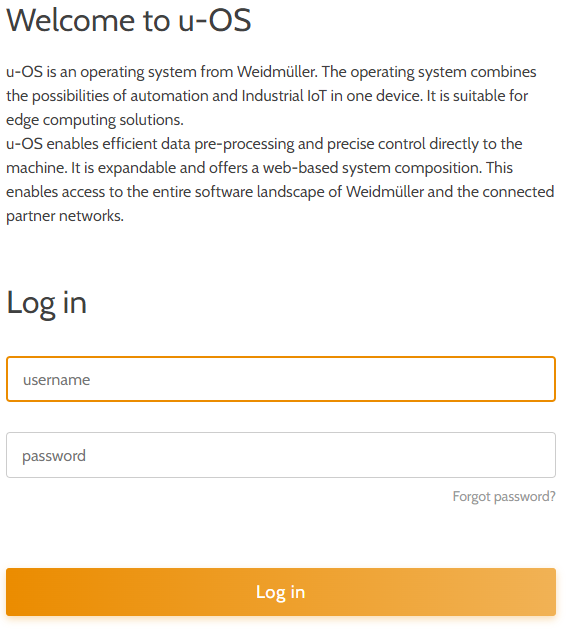

Done!次はWeb ServerにLoginしましょう。

先ほど作成したUserをLoginします。

Done!Web ServerにLoginできました。

Update Firmware

Controller M4000の最新ファームウェアと情報は、WeidmüllerのHPからダウンロードできます。注意するのは、FirmwareのDownload gradeでは、コンピュータとコントローラをUSBで接続することを推奨し、それは、DownloadgradeのFirmware Fileによっては、IPアドレスの変更やプロトコルの変更が発生するかもしれません。

また、Weidmüllerではminor 間でのファームウェアのダウングレードは推奨されなく、(例:2.1から2.0へ)。そしてFirmwareのDownloadgradeが必要な場合は、まずコントロールユニットを工場出荷時の設定にリセットしましょう。

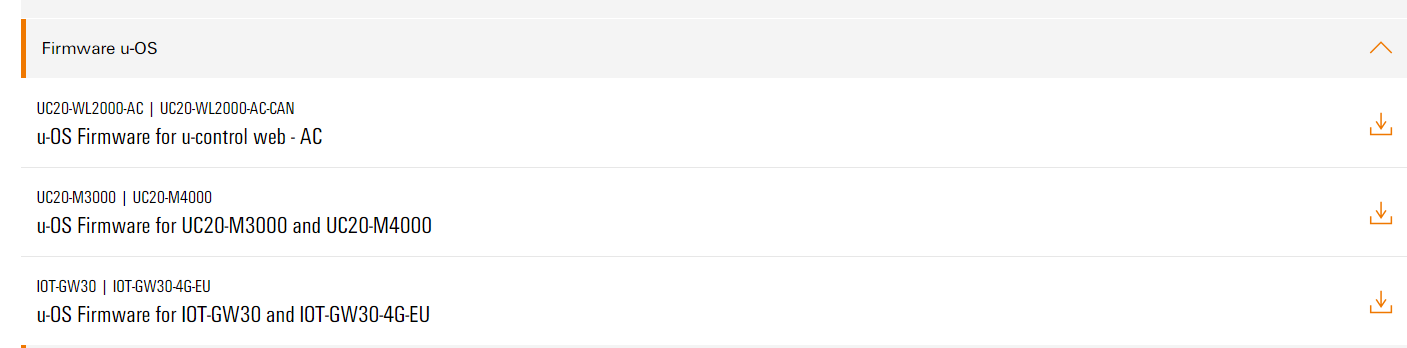

下記のLinkでM4000の最新FirmwareをDownloadしてください。

https://www.weidmueller.com/int/service/support_for_u_create_web.jsp

2024-04時点で、u-OSのLatest Firmwareはv2.1.1です。

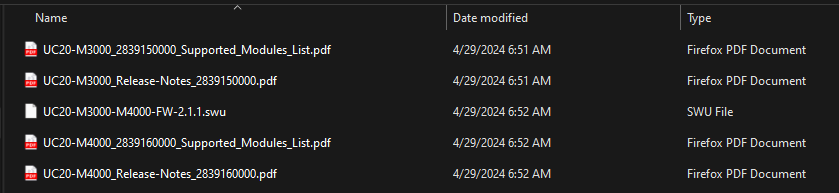

Zip Fileを解凍してください。

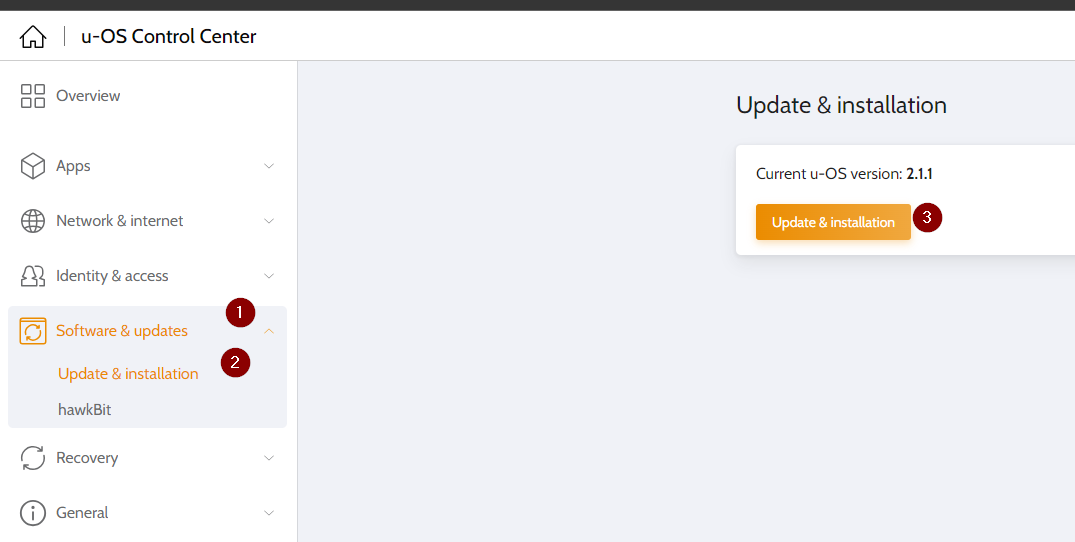

M4000のWeb Serverにアクセスし、Software & Updates>Updates & Installation>Update & installationをクリックします。

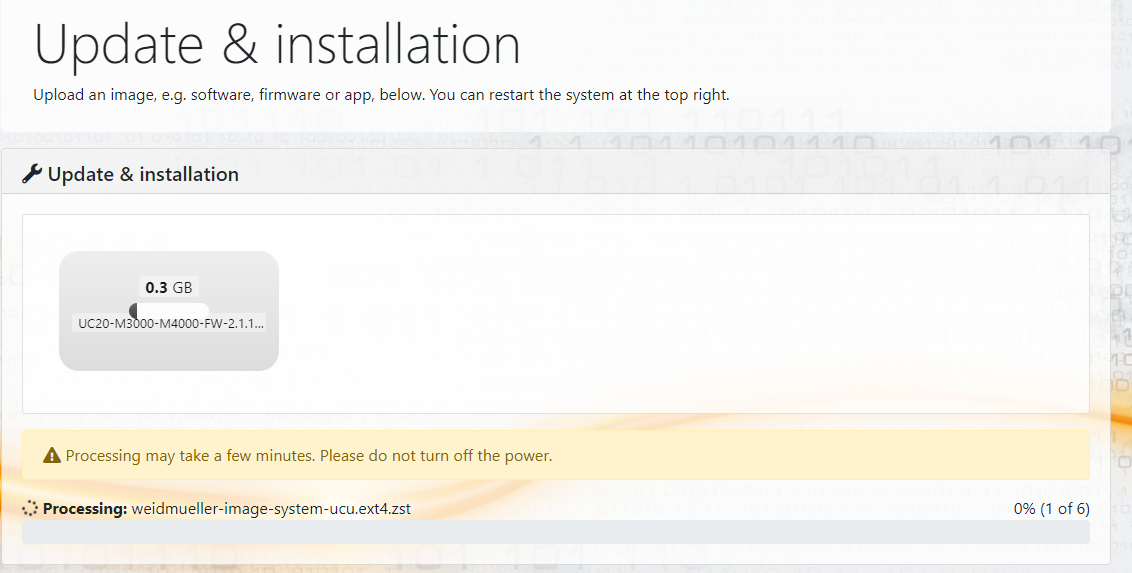

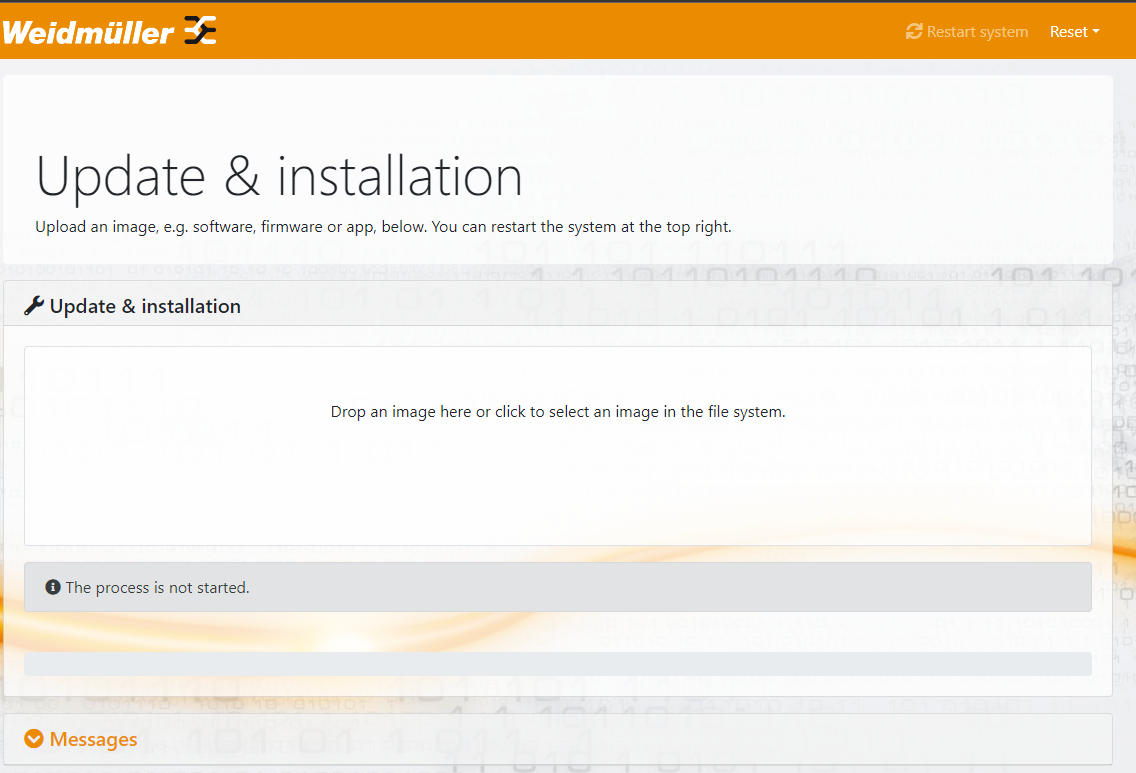

こちらはM4000のアップデート画面になります。Update & installationの下にある白い部分をクリックし、先程DownloadしたFirmware Fileを選択してください。

しばらく待ってください…

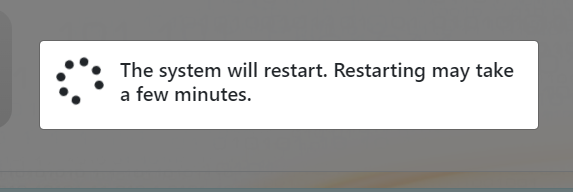

システムは自動で再起動します。

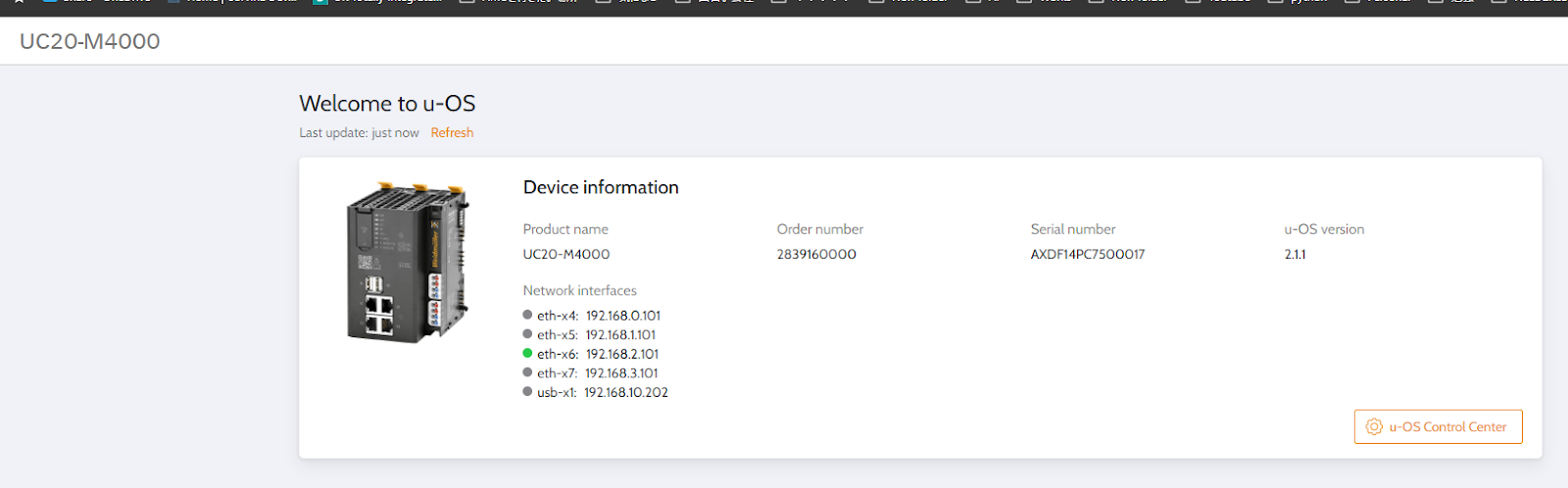

最後はFirmwareを確認しましょう。
