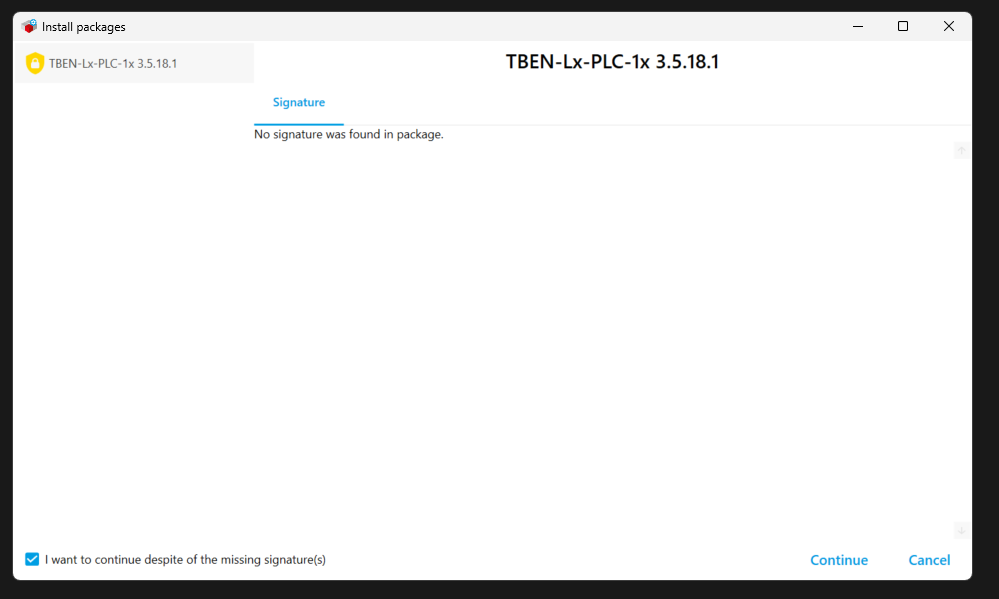

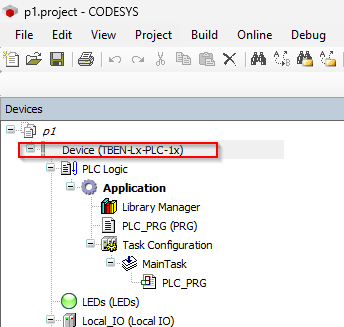

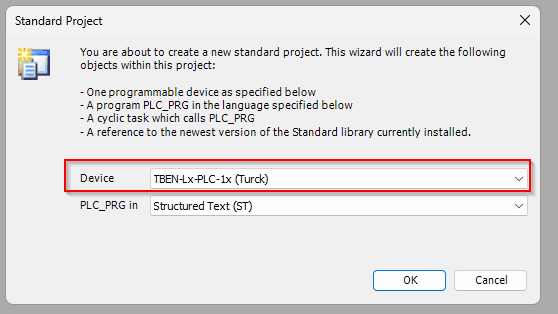

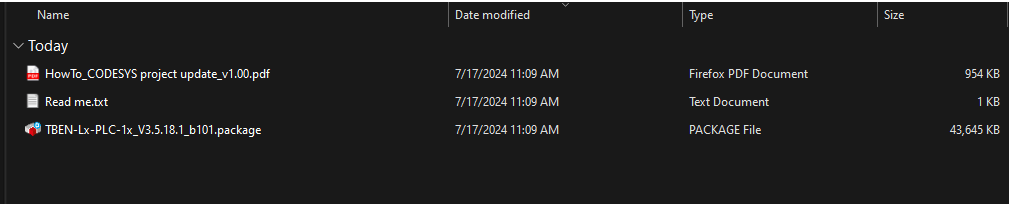

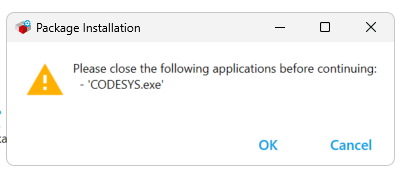

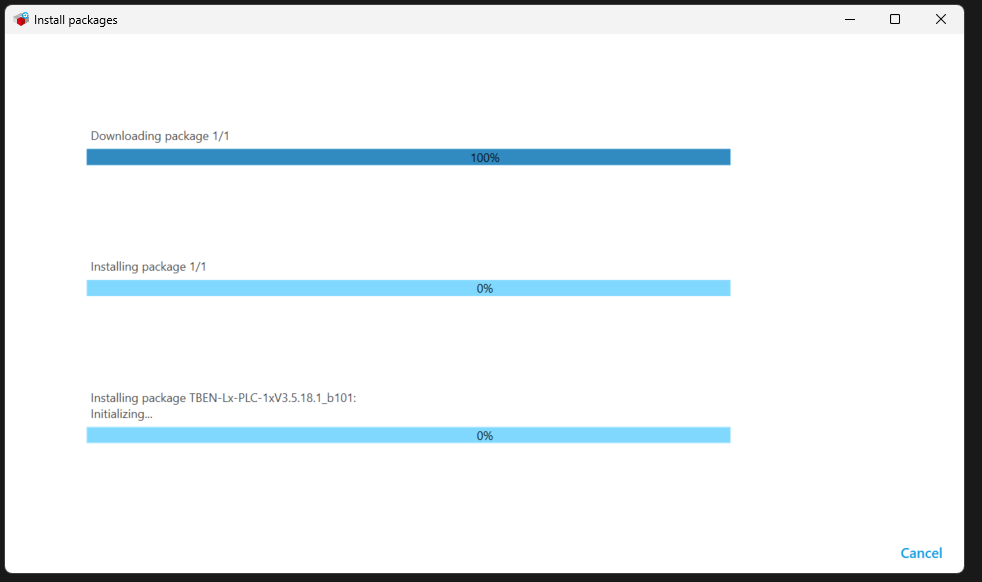

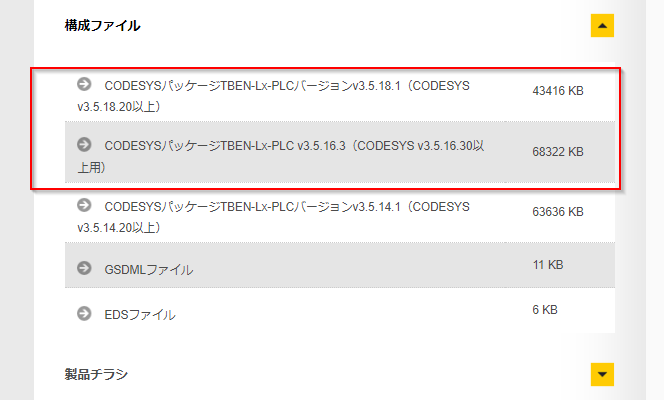

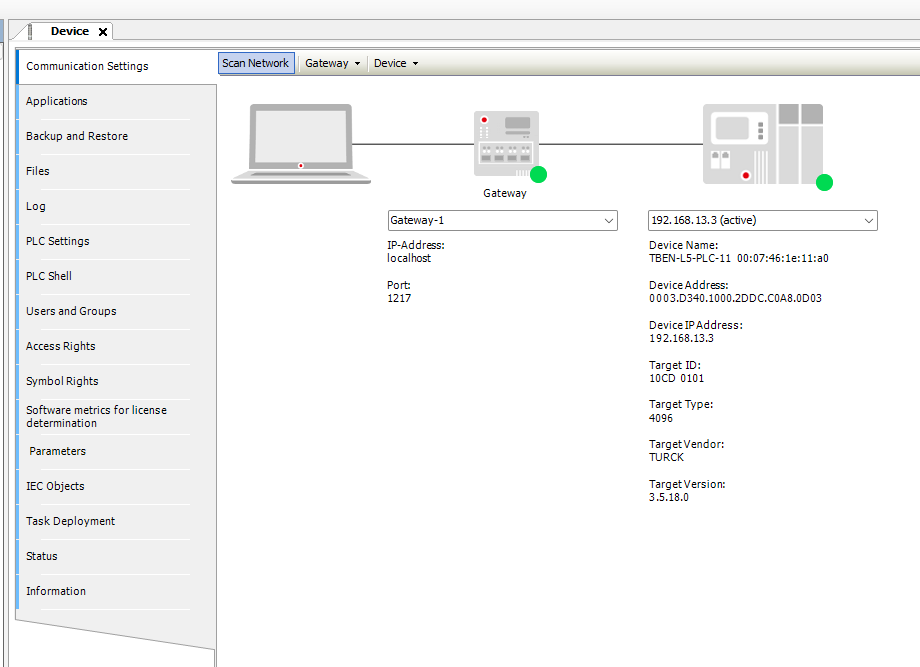

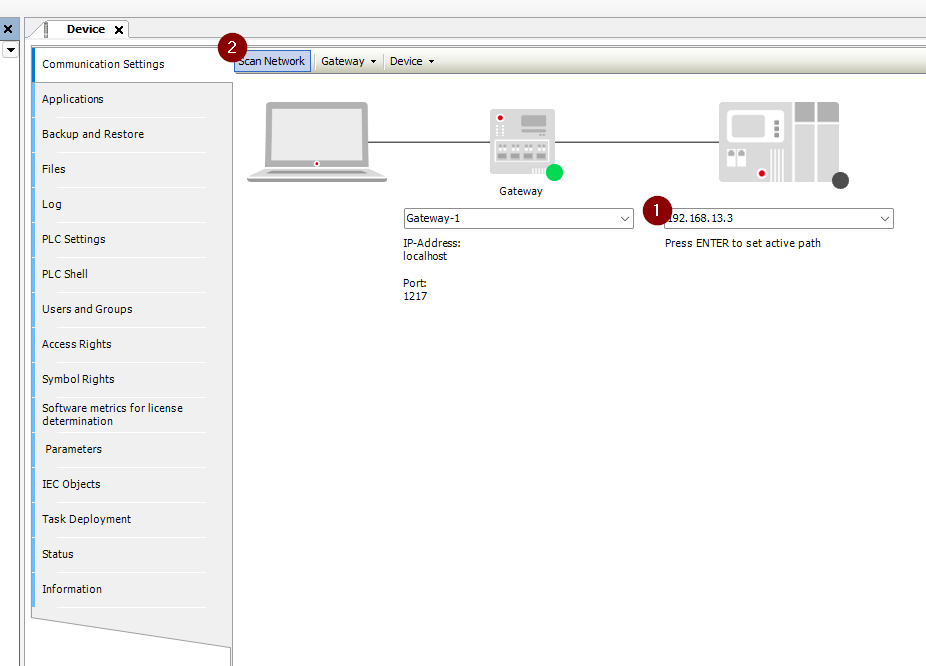

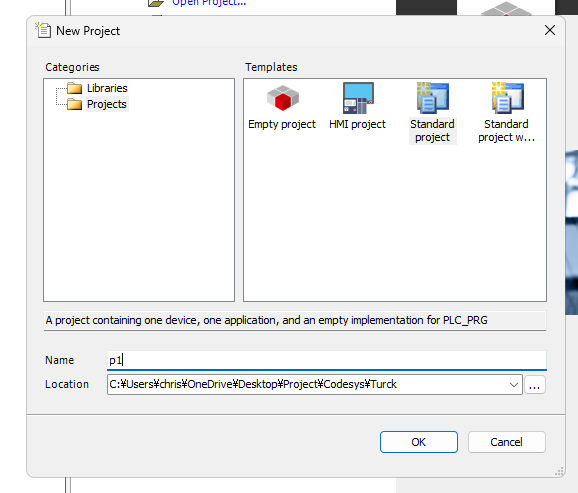

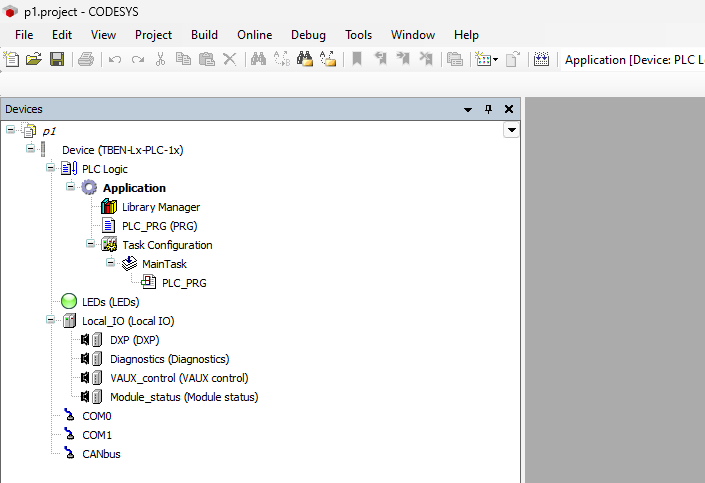

このシリーズはTURCK社のTBEN-L5-PLC-11を使用し様々なCodesys記事を展開していきます。最初にはもちろんTBEN-L5-PLC-11の立ち上げや簡単な紹介から始めます。

さ、FAを楽しもう。

TBEN-L5-PLC-11?

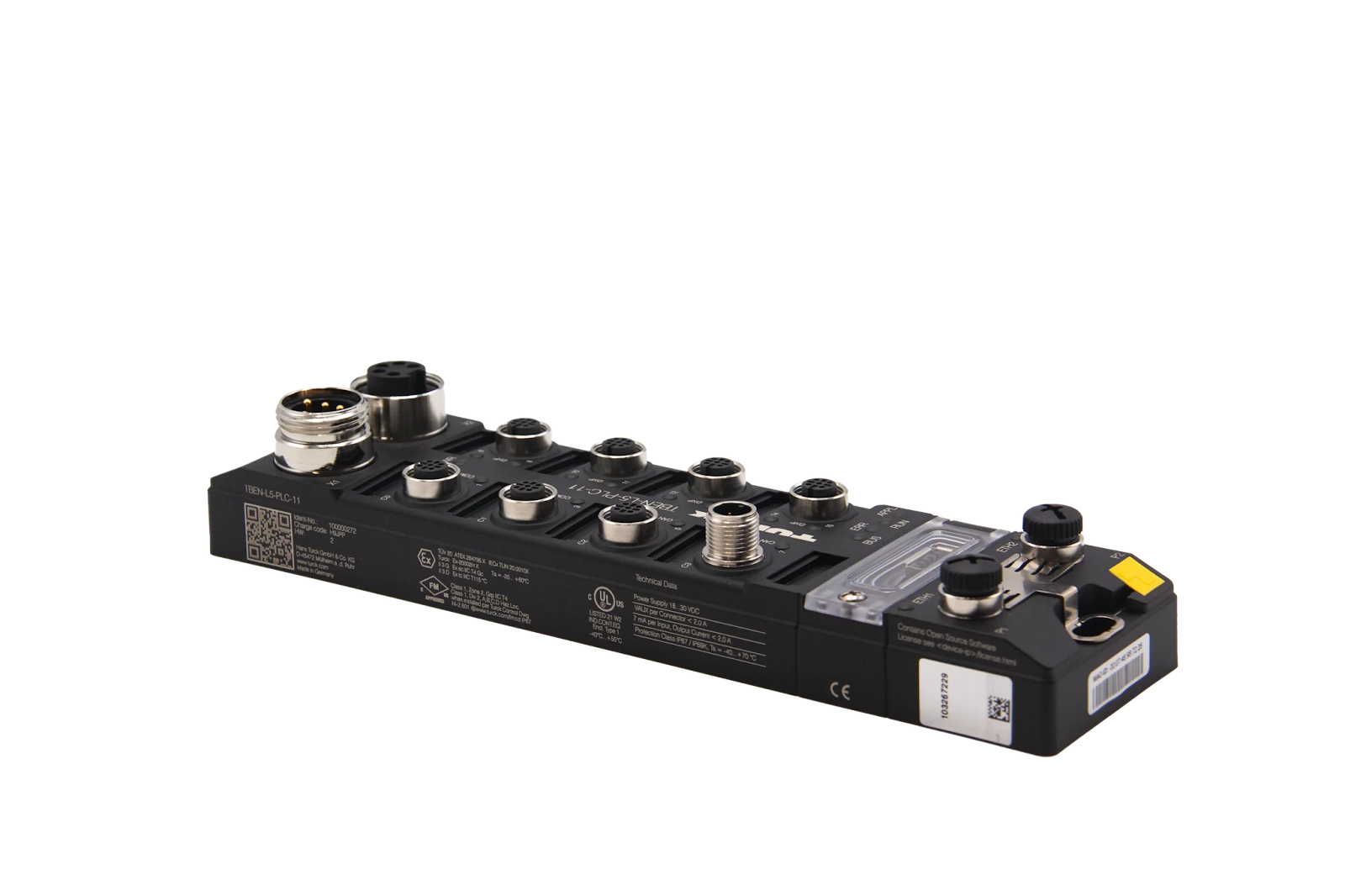

TBEN-L5-PLC-11はTurck社の保護等級IP65/IP67/IP69Kの完全密閉型ハウジングで設計されてたCodesysベースPLCです。イーサネットポートは、プログラミング、コンフィグレーション、イーサネット/フィールドバス通信のインターフェースとして機能します。

イーサネット・ポートは、プログラミング、コンフィギュレーション、イーサネット/フィールド・バス通信用のインターフェースとして使用できます。
シリアルRS232またはRS485デバイスを接続するために、2つのシリアルインターフェースCOM 0とCOM 1が使用できます。
CANopen または SAE J1939 デバイスは、2 つの CAN インターフェース CANout および CANin を介して TBEN-L…-PLC-… に接続できます。
デジタル・センサやアクチュエータを接続するために、この装置には、設定なしで入力または出力として使用できる8つのデジタルI/Oチャンネルが内蔵しています。
USBデバイスポートmini USB Bソケットは、デバイスDTMのサービスインターフェースとして、またCODESYSのプログラミングインターフェースとして使用できます。
USBホストポートUSB2.0-Aソケットは、プログラムのバックアップ、プログラムのリカバリー、ファームウェアのアップデート、データの同期を行うためにUSBメモリを接続するために使用されます。

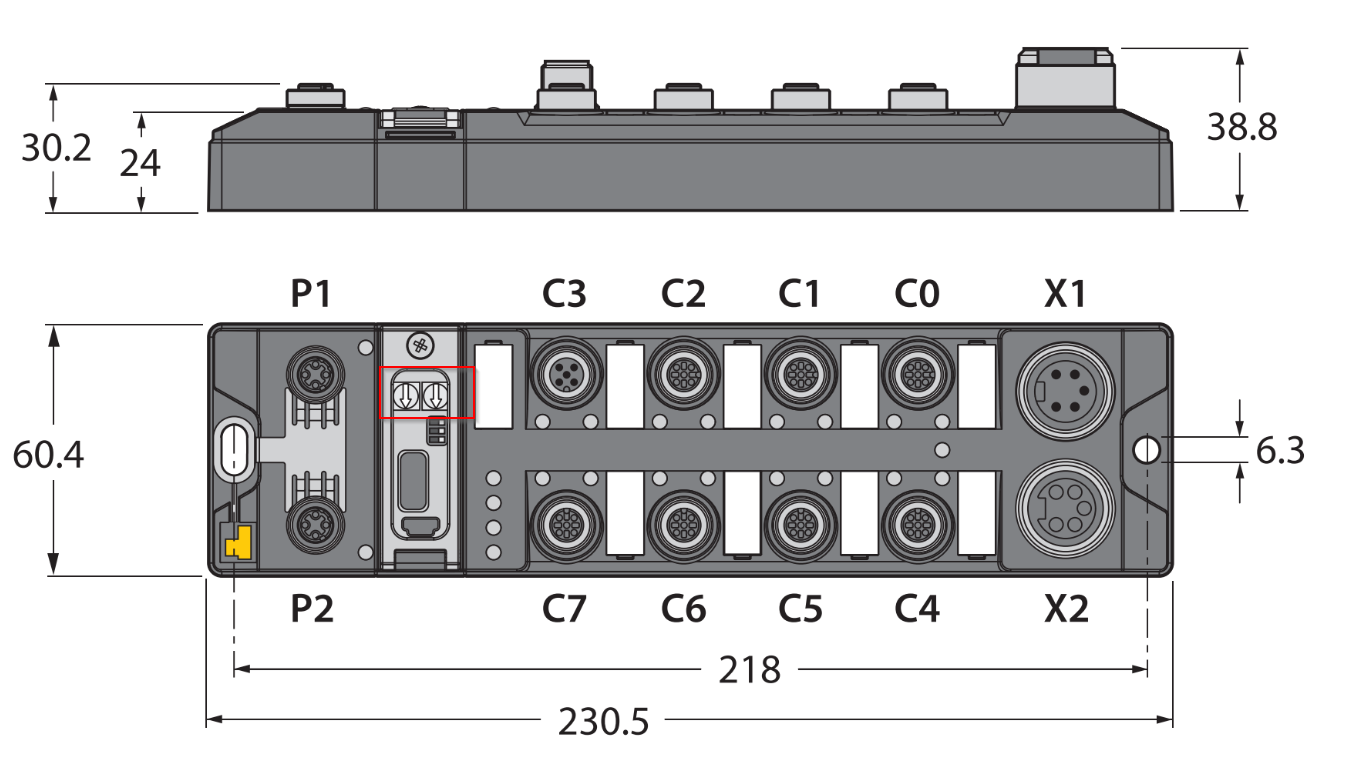

Layout

こちらはTBEN-L5-PLC-11のLayoutです。

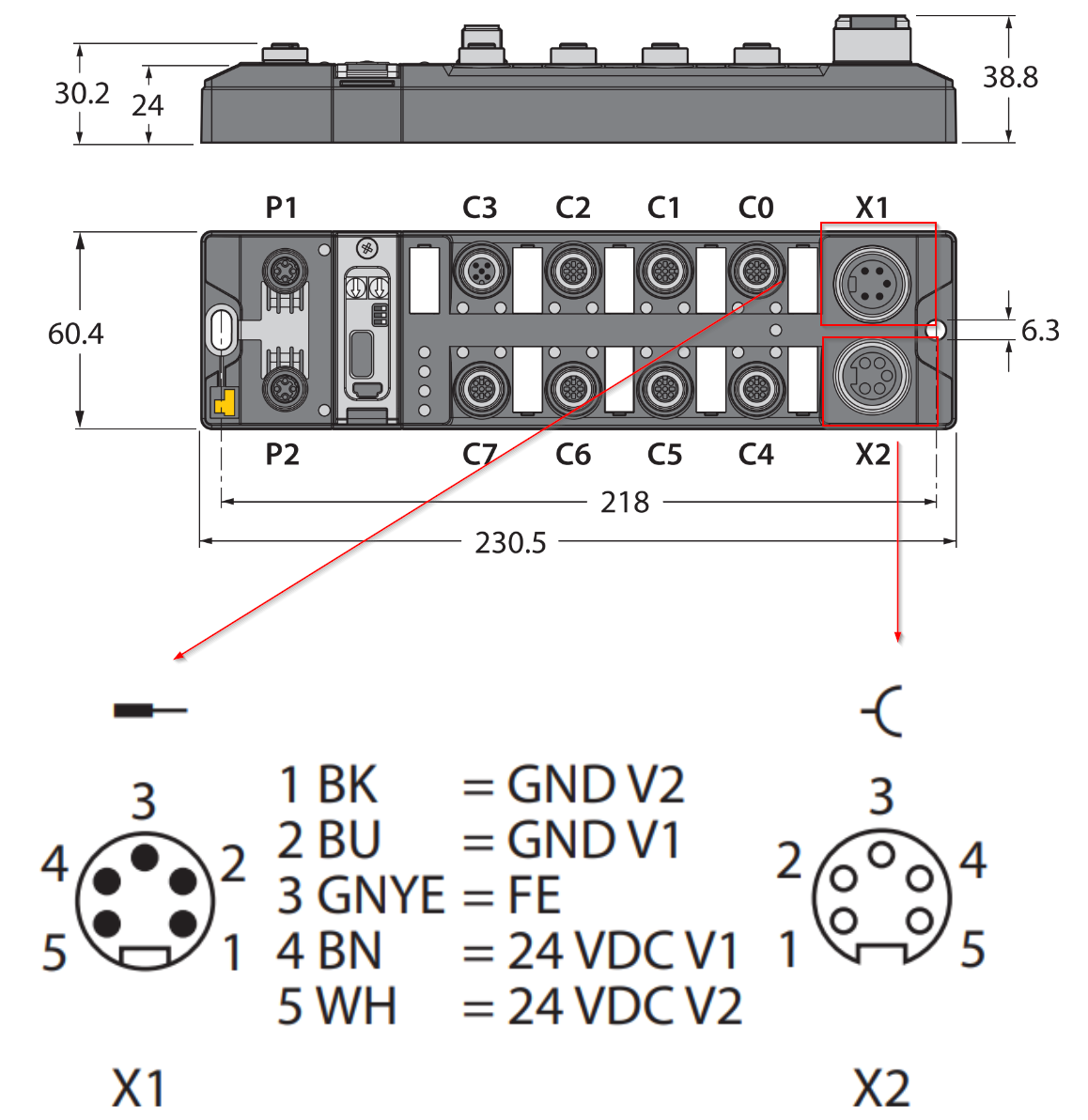

X1/X2

TBEN-L5-PLC-11のX1とX2は電源Portになります。

X1:給電として使います。
X2:次のノードへの電力供給継続

また、TBEN-L5-PLC-11にはV1・V2に分かれています。

V1 システム電圧：電源1
V2 負荷電圧：電源2

システム電圧(V1)と負荷電圧(V2)は別々に入力され、監視されています。

許容電圧不足の場合、コネクタはモジュールの供給コンセプトに従ってオフになります。V2の電圧不足の場合、LED PWRは緑から赤に変わります。V1電圧不足の場合、LED PWRは消灯します。

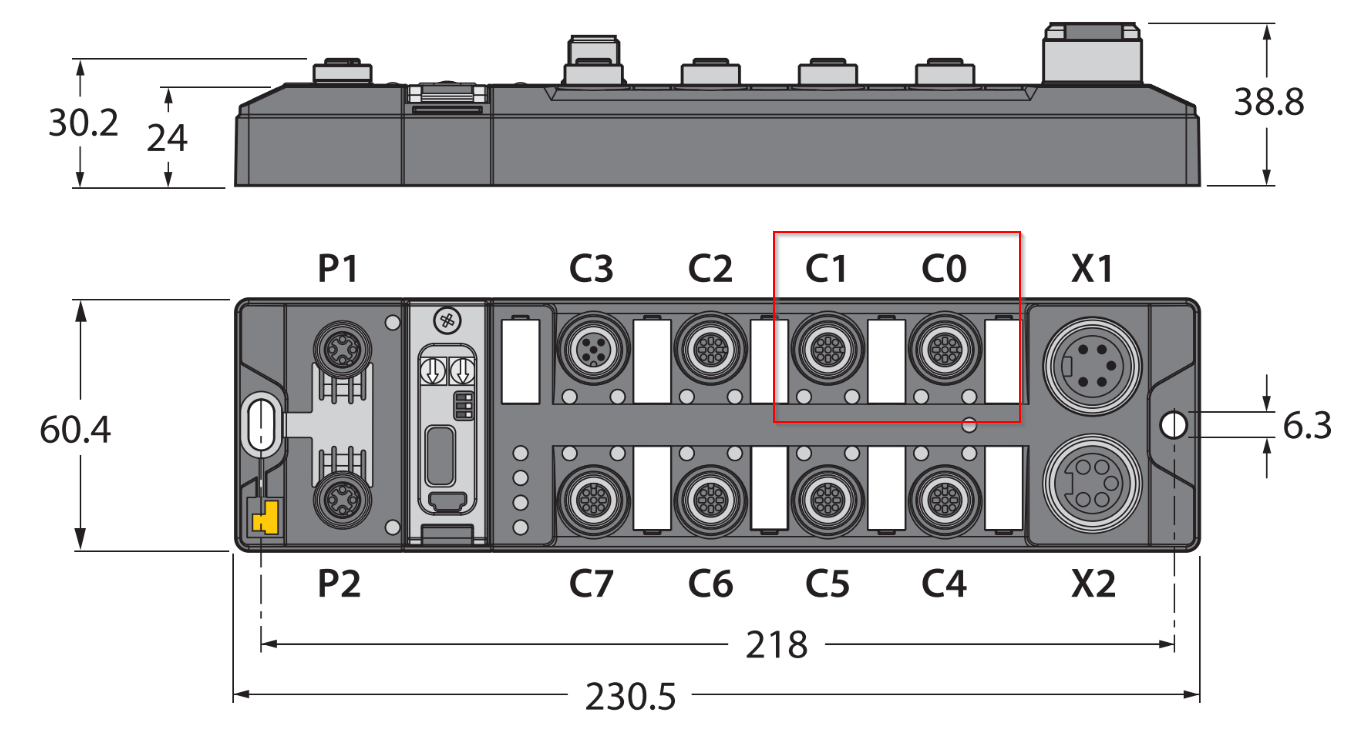

C0/C1

TBEN-L5-PLC-11のC0️とC1はCOM0️・COM1２つのシリアルPortとして用意され、シリアルデバイスを接続するために、このインターフェースを使用できます。Portの仕様は 5ピンM12コネクタです。

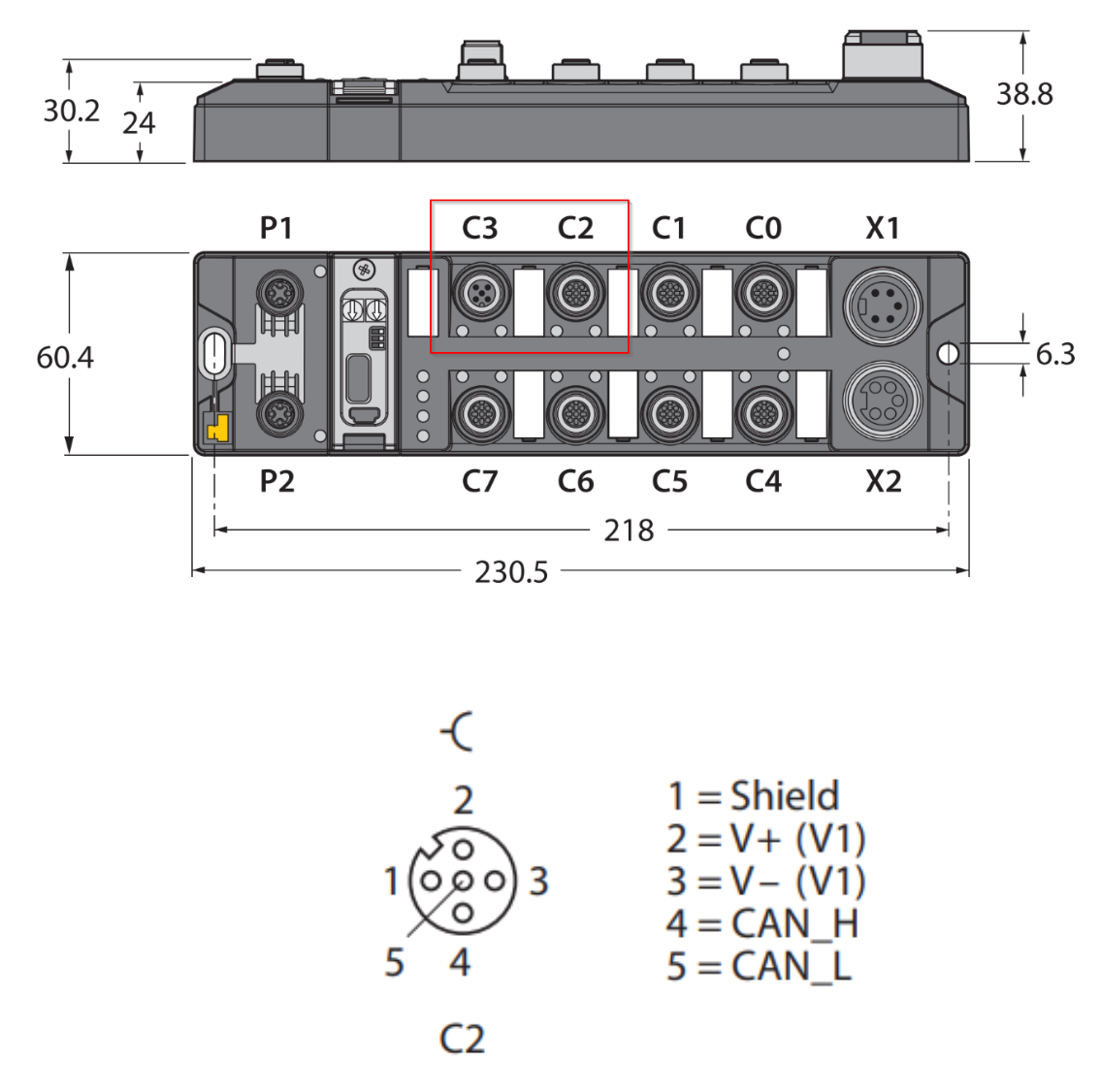

C2/C3

TBEN-L5-PLC-11のC2とC3はCAN Portとしてtが用意され、CANデバイスを接続するために、このインターフェースを使用できます。Portの仕様は 5ピンM12コネクタです。

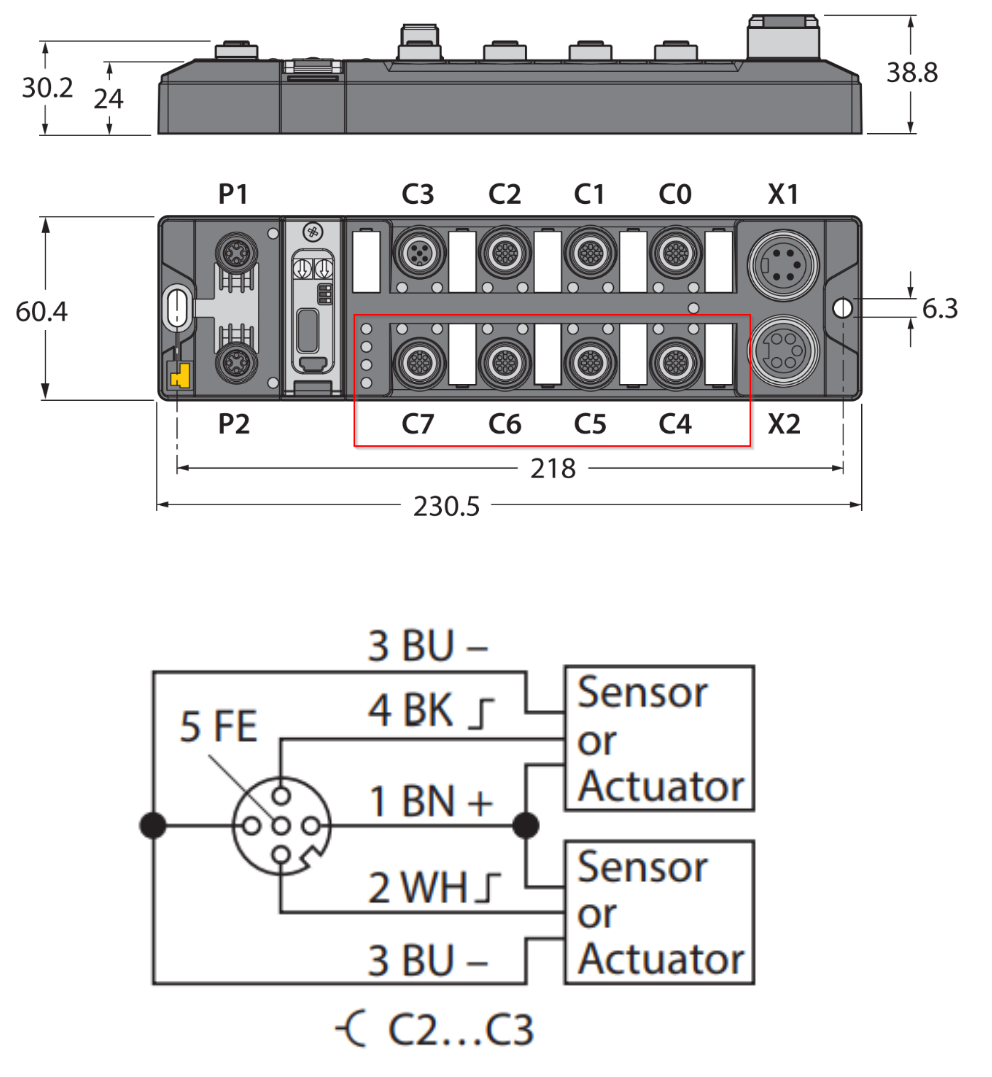

C4/C5/C6/C7

TBEN-L5-PLC-11のC4/C5/C6/C7はDIO Portとしてtが用意され、SensorやActuatorを接続するために、このインターフェースを使用できます。Portの仕様は 5ピンM12コネクタです。

USB

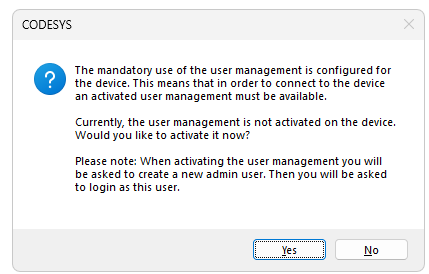

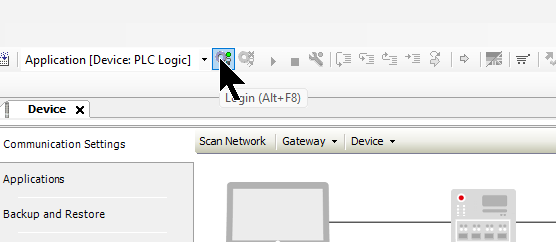

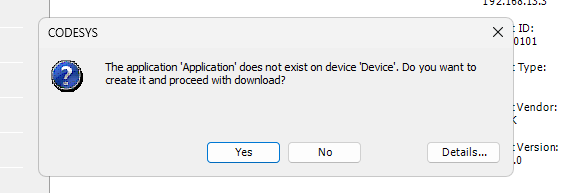

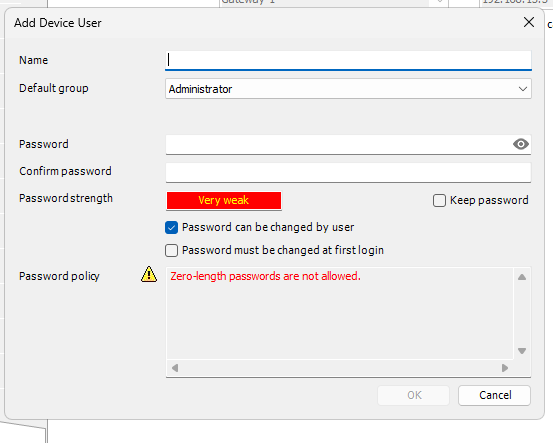

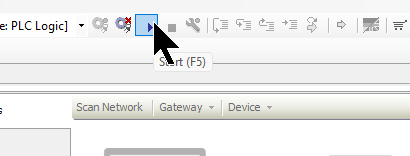

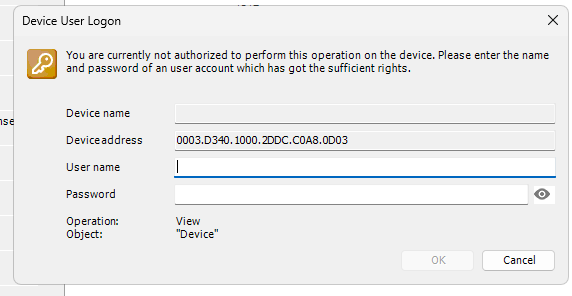

このUSB PortはサービスPortとして使用でき、Codesysからの接続やCommissioingなどの機能があります。

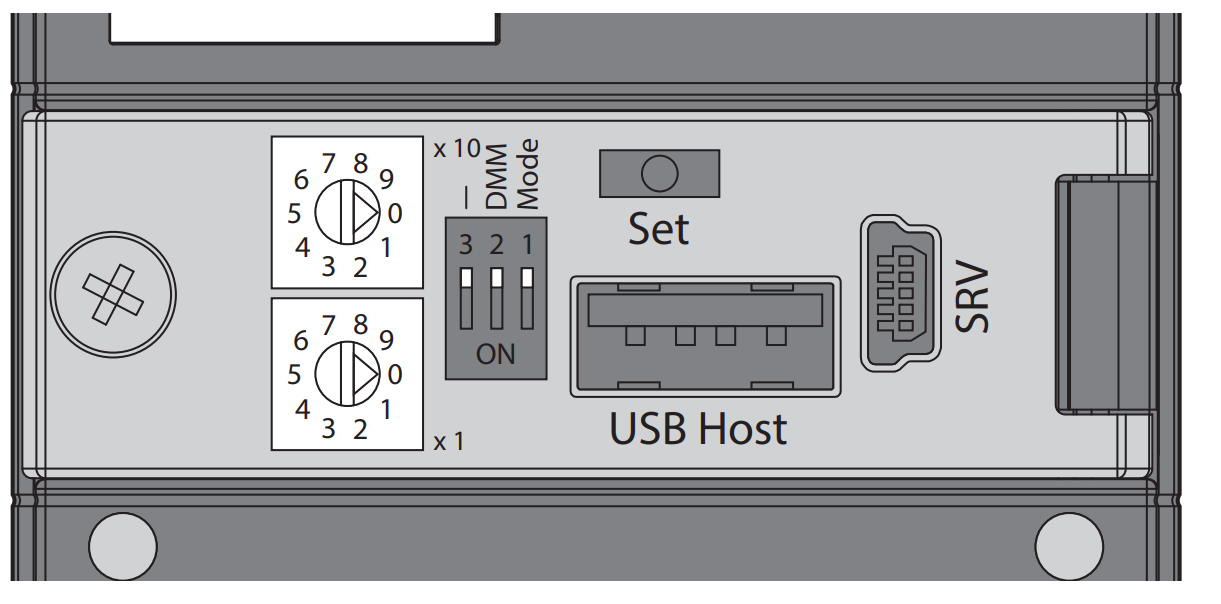

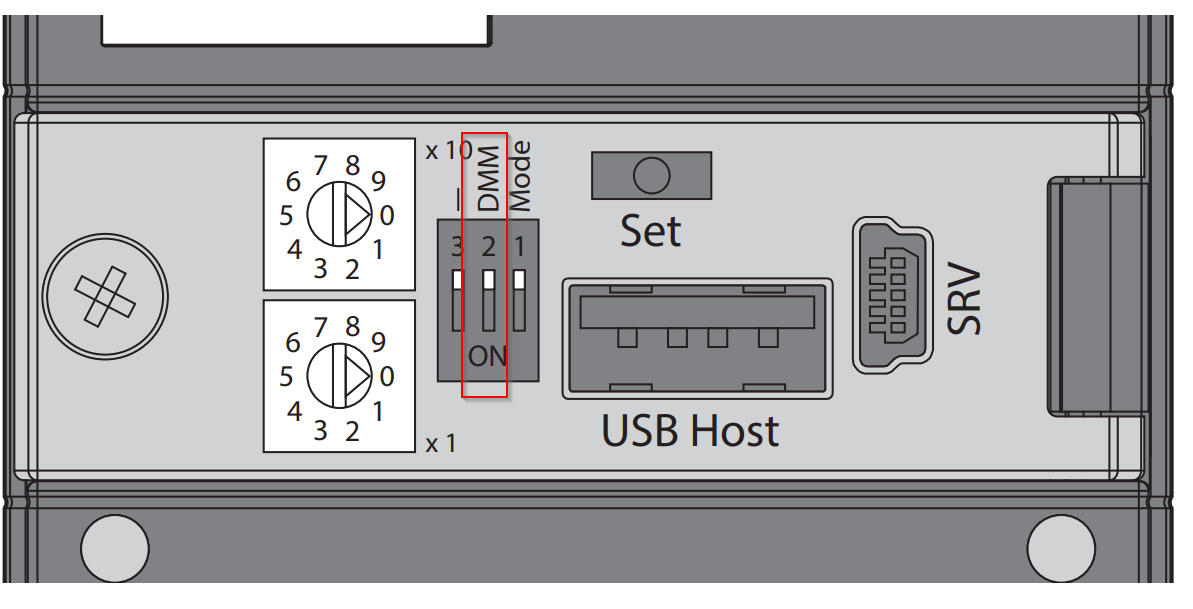

DIP Switch

TBEN-L5-PLC-11のDIPスイッチの設定により、本体についてる2つのEthernet Portの機能が異なります。

DMM Mode

2番目のDIPスイッチはTBEN-L5-PLC-11本体にある2つのEthernet Portの動作モードを変更できます。DMMスイッチを操作するには、電源を落としてからやってください。

DIP Switch 2=0

Ethernet Portはスイッチモードになり、2つのイーサネットポートは、1つのIPアドレスと1つのMACアドレスを持つオートクロススイッチとして扱われます。IPアドレスは隣にあるロータリースイッチによって変わります。

DIP Switch 2=1

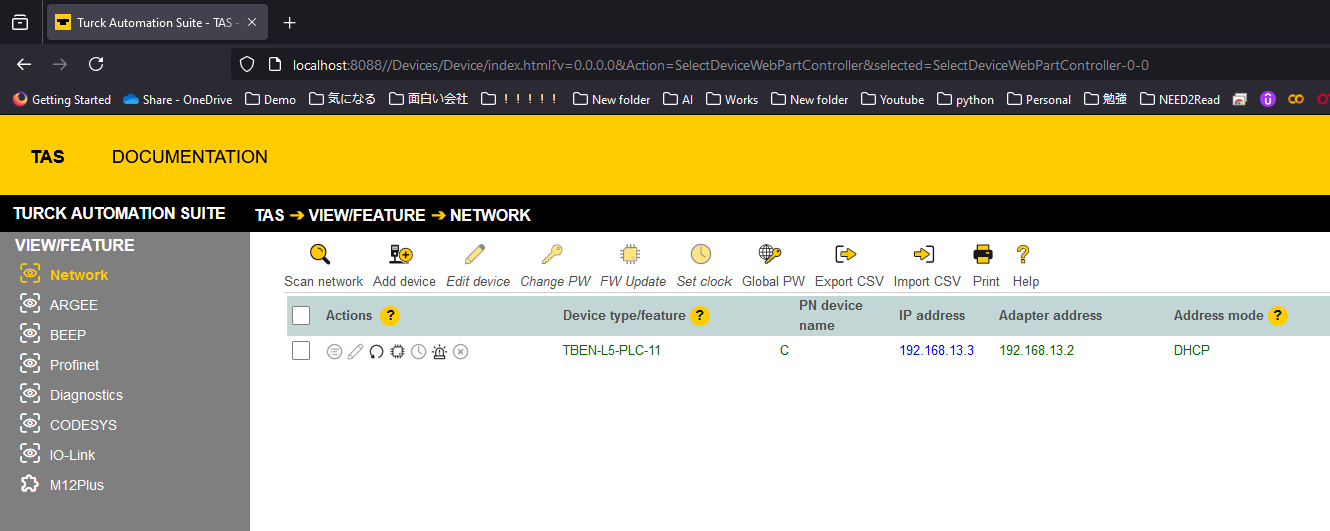

Ethernet PortはDual MAC モードになり、2 つのイーサネットポートは、別々の IP アドレスと MAC アドレスを持つイーサネットポートとして扱われます。Port1のIPアドレスは隣にあるロータリースイッチによって変わりますが、Port2はWeb ServerもしくはDHCPサーバーから変更できます。
