こちらは新しい記事シリーズで、三菱のRJ71SEIP91-T4を使用し様々な通信テストを行います。今回はRJ71SEIP91-T4とOMRON NX1-9000でClass 1 通信構築方法を0から説明します。RJ71SEIP91-T4がAdapterであり、OMRON NX1-9000はScannerになります。

さ、FAを楽しもう。

Reference Link

三菱電機#RJ71SEIP91-T4とTwinCAT3 TF6280でInstance通信しよう

Reference Video

Implementation

ここからプロジェクトを構築していきましょう。

IQR Side

最初に三菱電機のIQ-R側を構築します。

Register Profile

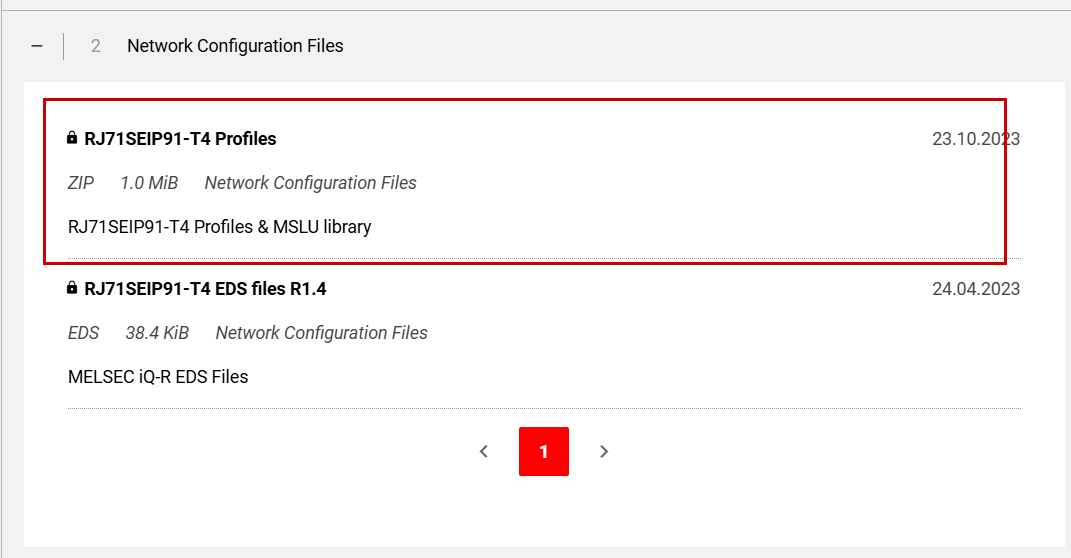

三菱電機のHPからRJ71SEIP91-T4のProfileをDownloadしてください。

https://emea.mitsubishielectric.com/fa/products/cnt/plc/allcpu/rj71seip91-t4.html#downloads

次はProfileをGXWORKS3に登録するため、Tool>Profile Managment>Registerをクリックします。

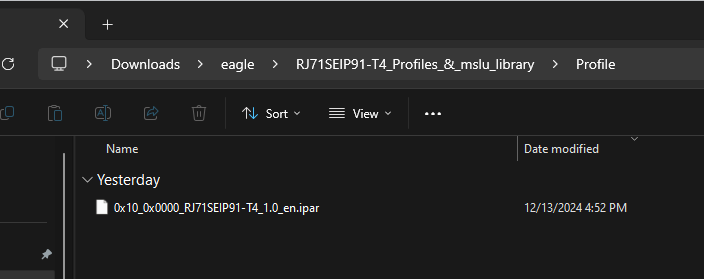

先程DownloadしたXXXX.iparを選びます。

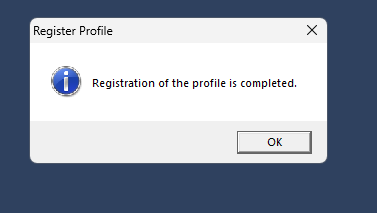

Done!RJ71SEIP91-T4のProfile登録に成功しました。

Install Module Label

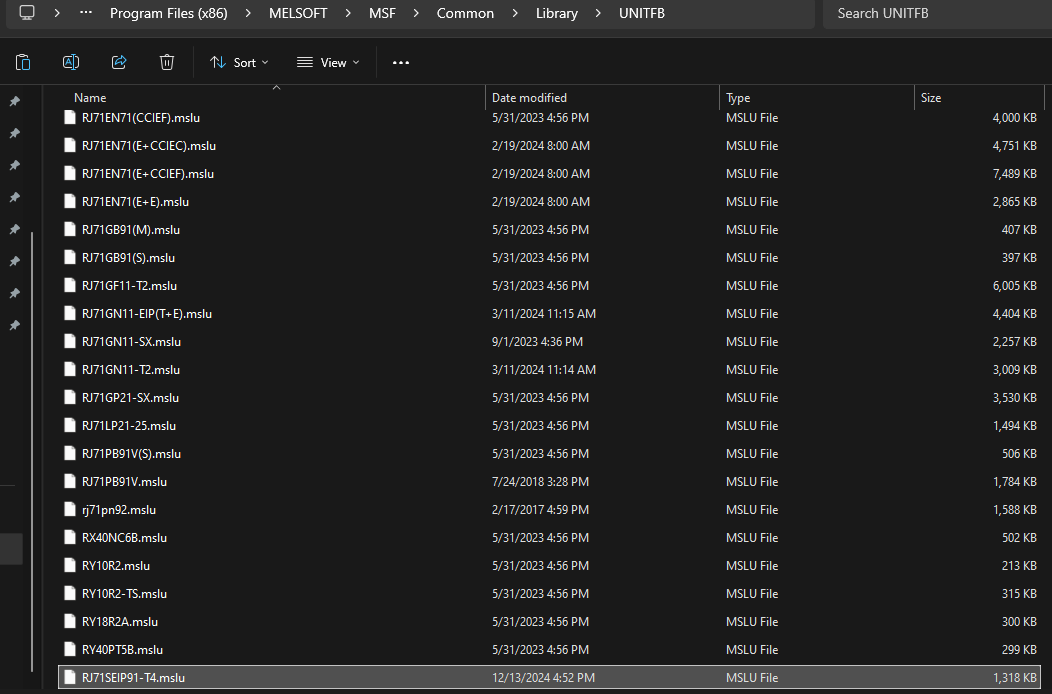

次はRJ71SEIP91-T4のModule LabelをGXWORKS3にインストールするために、先ほどDownloadしたRJ71SEIP91-T4.msluをC:\Program Files (x86)\MELSOFT\MSF\Common\Library\UNITFBのDirectoryに複製してください。

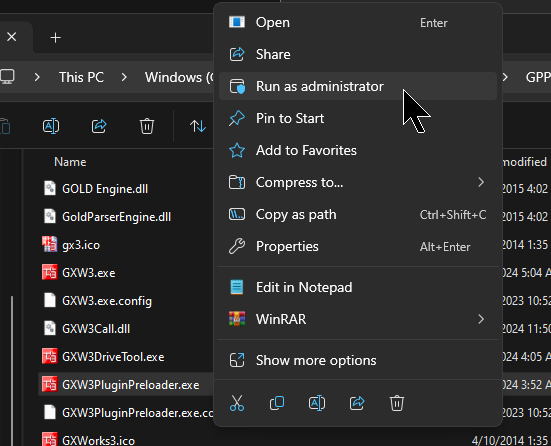

次はC:\Program Files (x86)\MELSOFT\GPPW3\GXW3PluginPreloader.exeを管理者権限で実行してください。

Install Configuration Tools

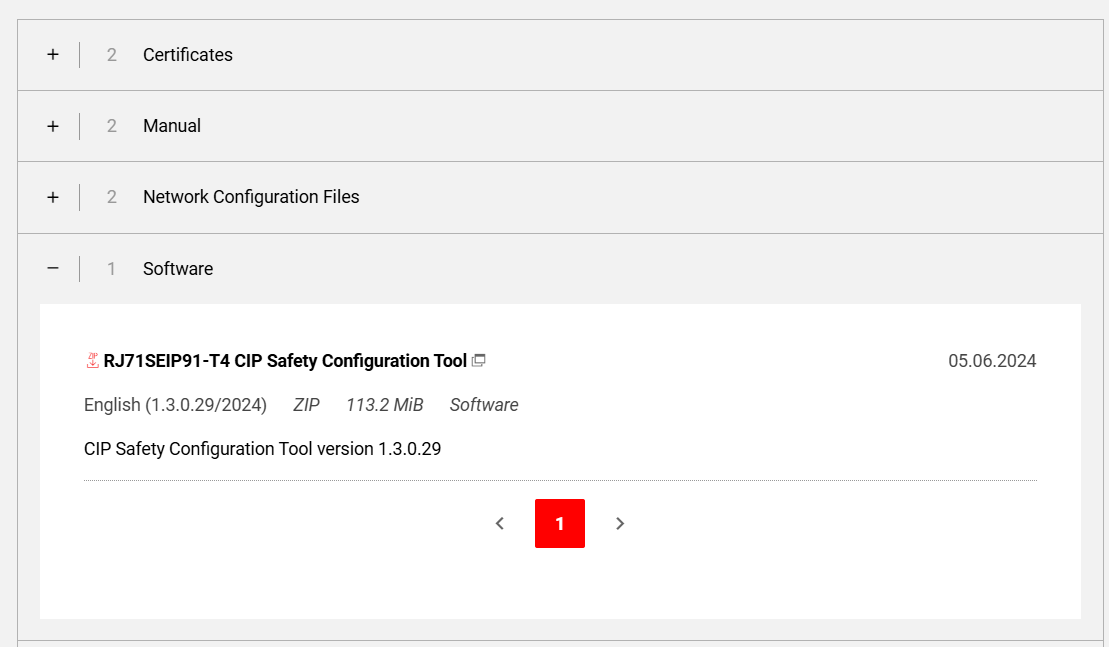

RJ71SEIP91-T4モジュールを構築するには専用のConfiguration Toolsを使用する必要があり、下記のLinkからRJ71SEIP91-T4 CIP Safety Configuration ToolをDownloadしてください。

https://emea.mitsubishielectric.com/fa/products/cnt/plc/allcpu/rj71seip91-t4.html#downloads

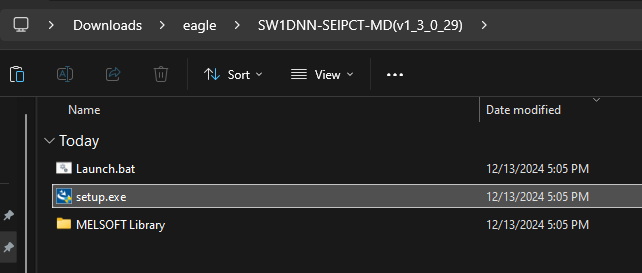

先ほどDownloadしたZIP Fileを解凍し、Setup,exeをクリックします。

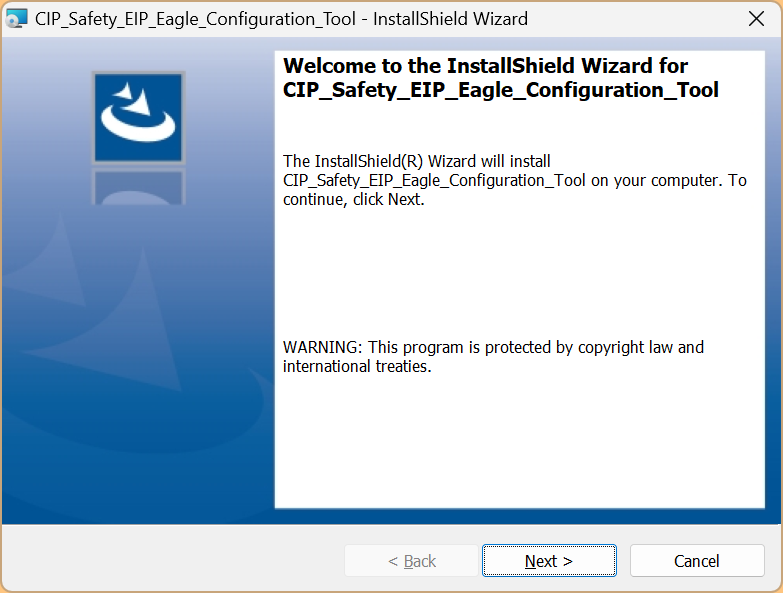

Next>で進みます。

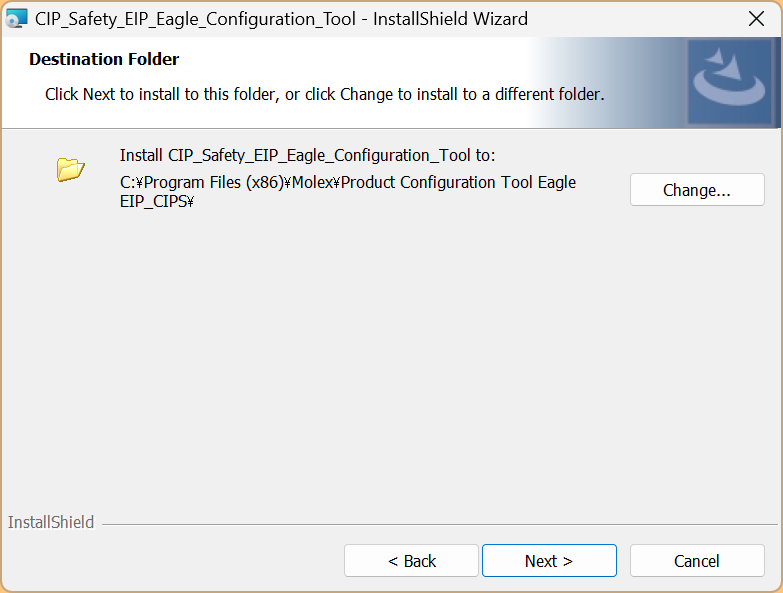

CIP Safety Configuration Toolのインストール先を設定し、Next>で進みます。

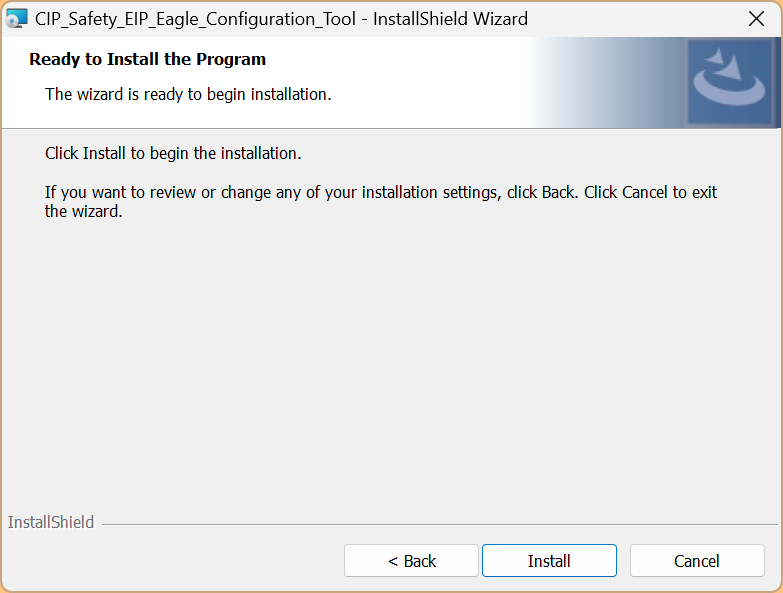

InstallをクリックしCIP Safety Configuration Toolをセットアップ開始します。

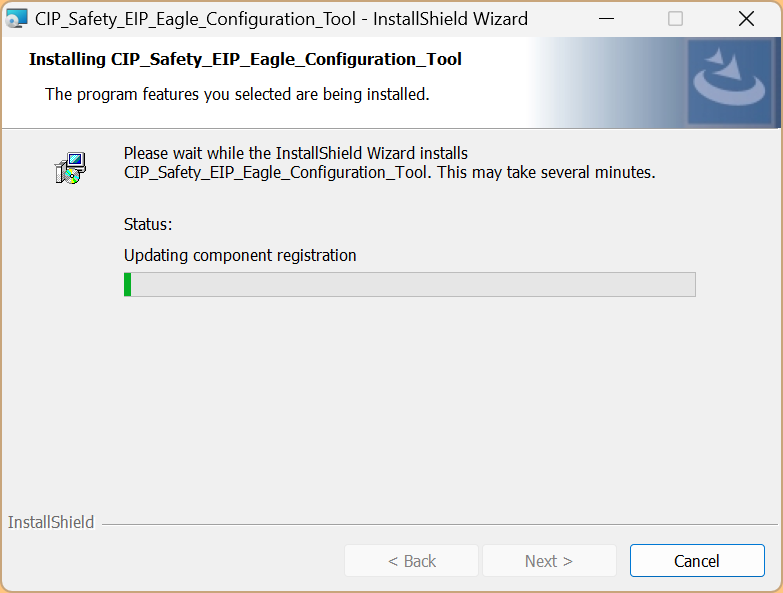

少々お待ちください…

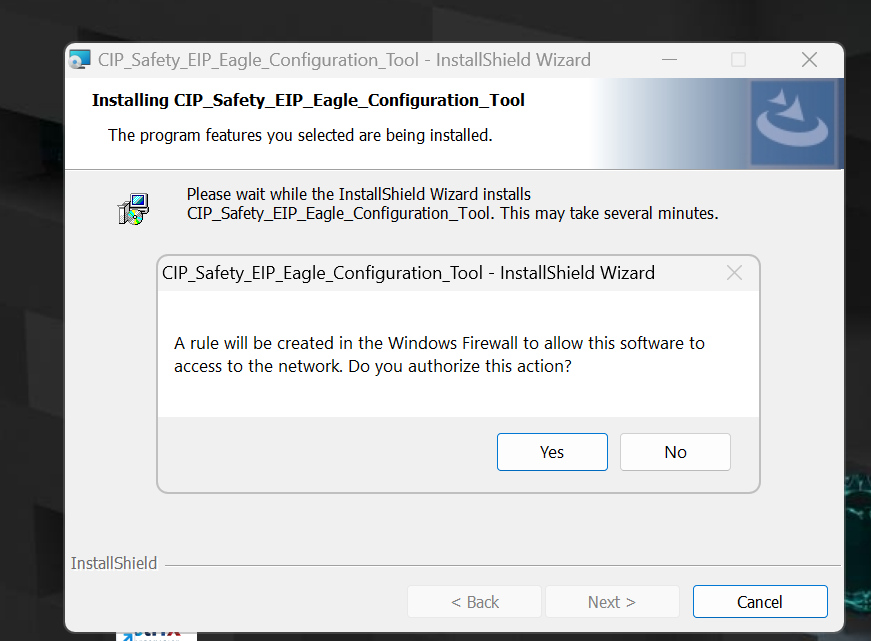

CIP Safety Configuration ToolのPacketsをFirewallに通過できるするため、Yesで進みます。

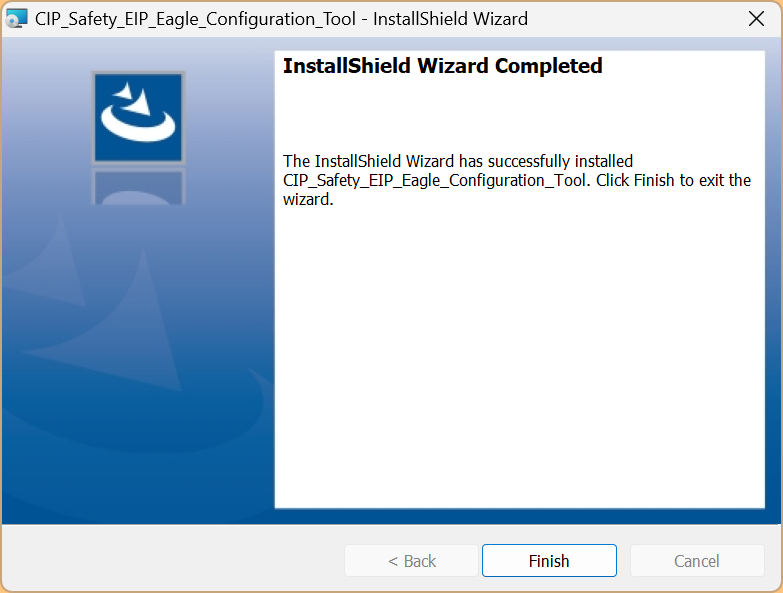

Done!

Create New Project

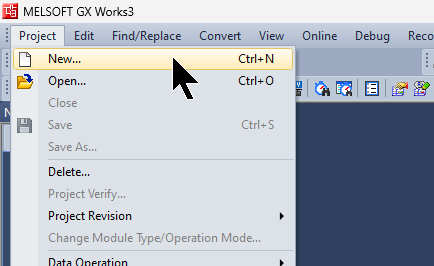

GXWORKS3を起動し、Project>Newで新規プロジェクトを追加します。

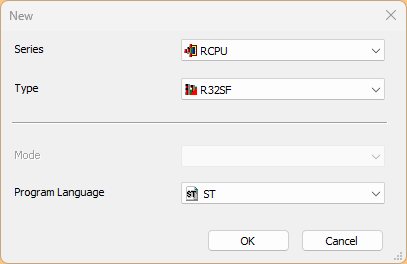

今回記事で使用したのはR32SF Safety PLCです。

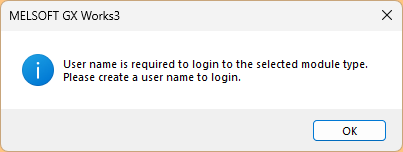

Safety PLCを使用するにはプロジェクトにUser nameとPasswordの設定が必要です。

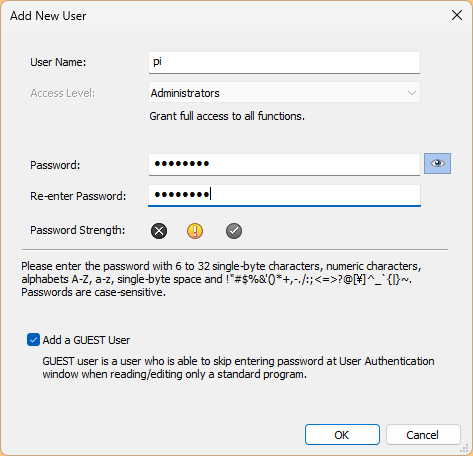

User nameとPasswordを設定し、Okで進みます。

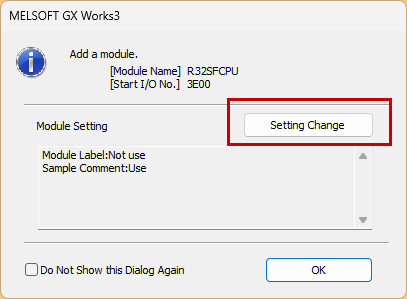

プロジェクトが作成されたら、Setting Changeをクリックします。

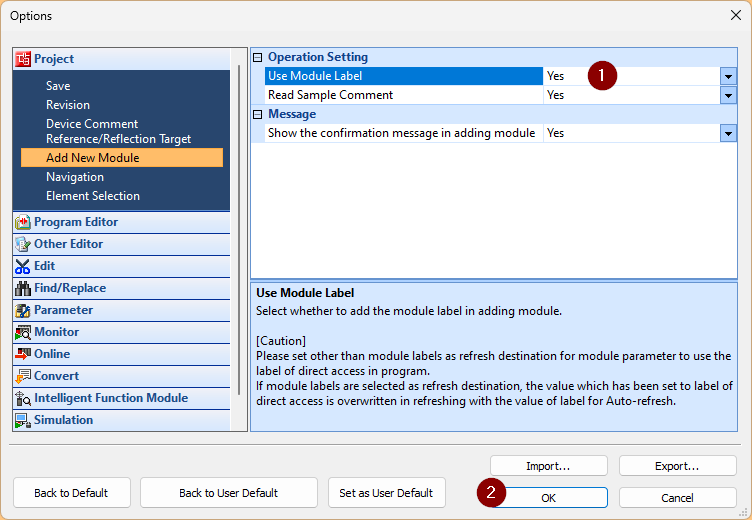

Use Module LabelのOptionをつけます。

Done!プロジェクトが作成されました。

Module Configuration

Hardware Configurationを設定するために、Module Configurationをクリックします。

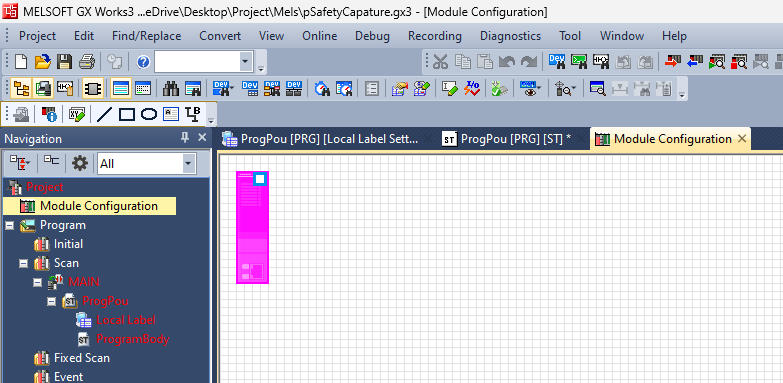

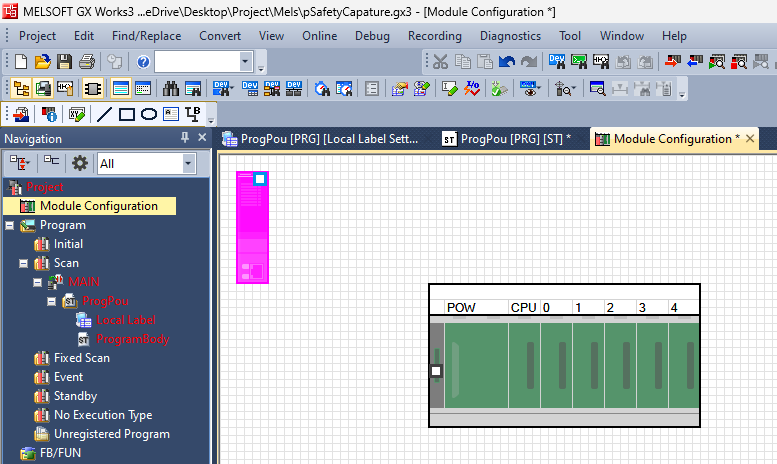

こちらはModule Configurationの画面になります。

Add R35B

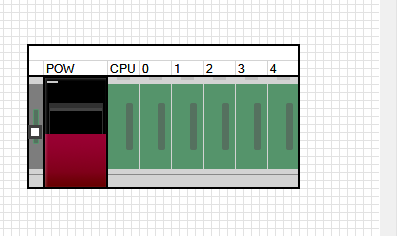

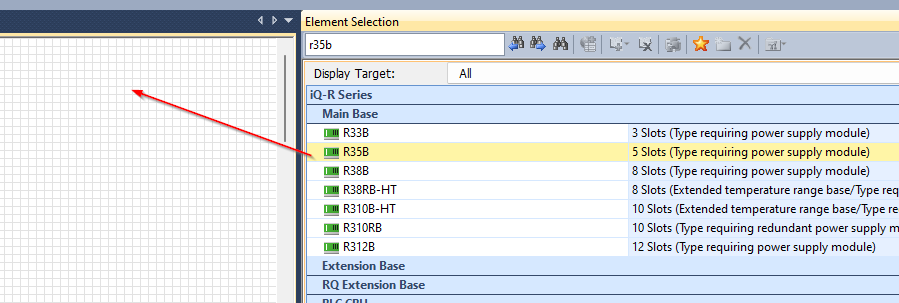

IQ-R Series>Main Base>R35BをDropし、今回記事で使用するBase Unitを追加します。

Done!

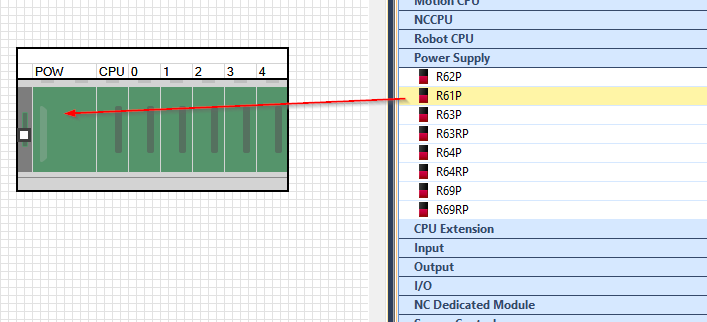

Add R61P

次はPower Suppy>R61Pで今回記事で使用する電源モジュールを追加します。

Done!

Add PLC into PLC Rack

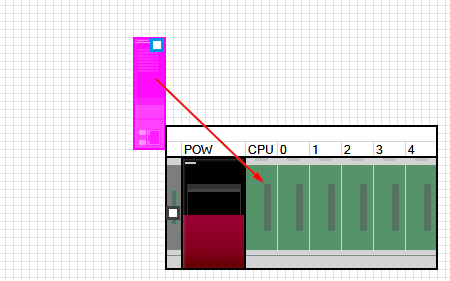

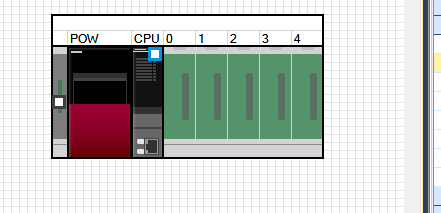

R32SF Safety PLCをCPU SlotにDropします。

Done!それでCPUをRackにインストールしました。

Add R6SFM

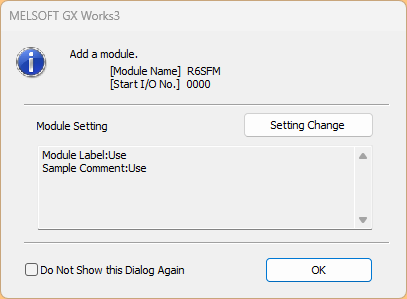

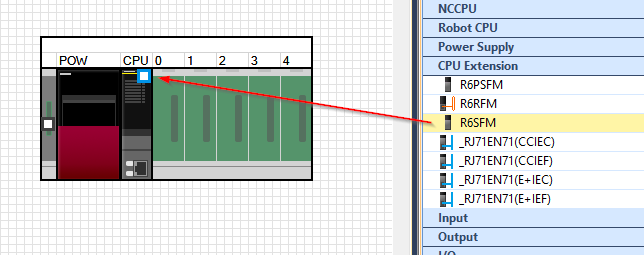

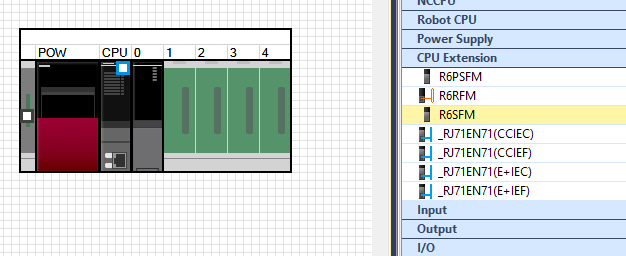

CPU Extension>R6SFMでCPUの安全拡張ユニットを追加します。

Done!

Add RJ71SEIP91-T4

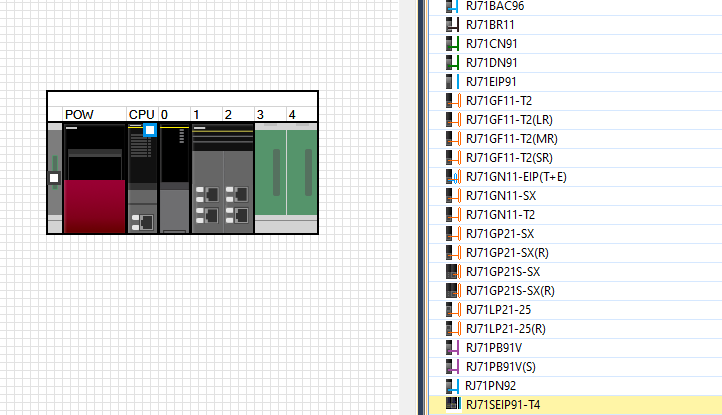

最後はNetwork>RJ71SEIP91-T4をSlot1にDropします。

Done!

Save the Configuration

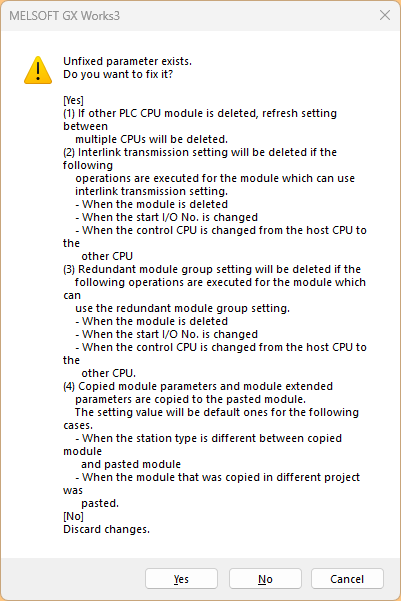

次はModule Configurationを保存します。

OKで進みます。

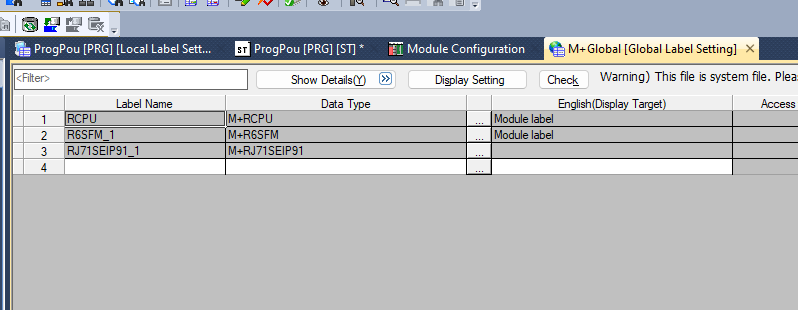

M+Global

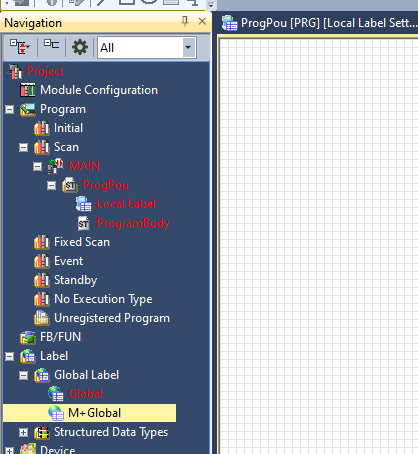

先程Module Label使用の設定を有効にしたので、Label>Global Label>M+GlobalというGlobal Variable Listが追加されました。

M+Globalには今回記事で使用したCPUやモジュール(もちろんRJ71SEIP91-T4)のラベルが定義されました。

Check your Configuration

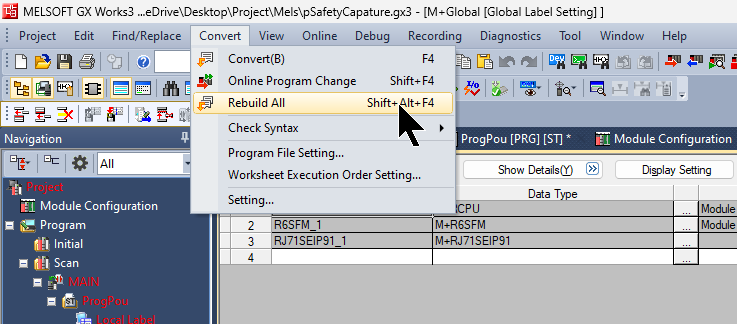

Convert>Rebuild Allで一回Hardware Configuration問題ないかを確認しましょう。

Reset User

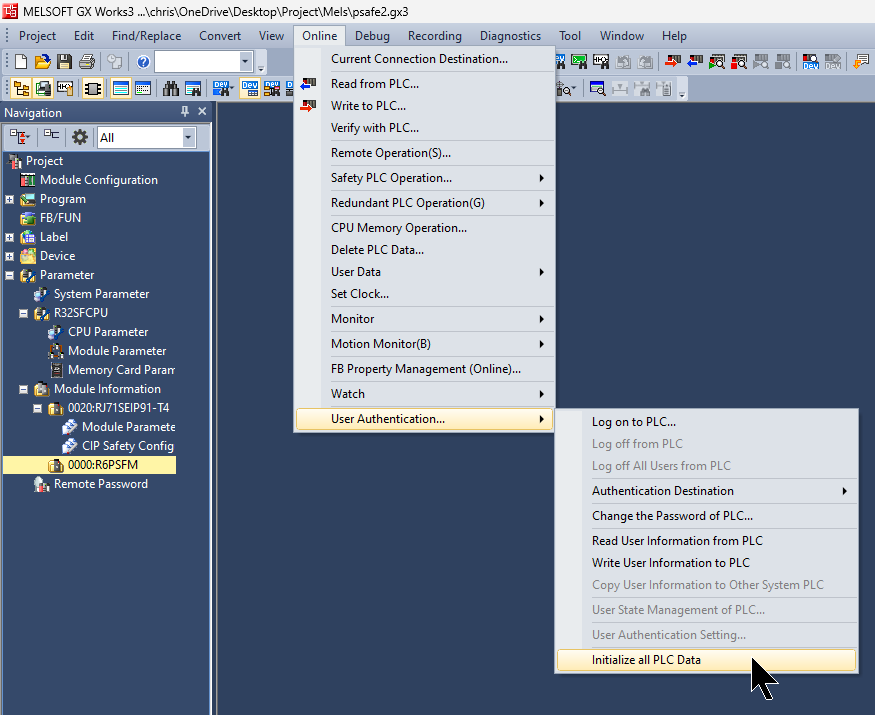

R32SF Safety PLC本体のPasswordを忘れた場合に、PLCデータを初期化し、すべてのデータをリセットしましょう。Online>User Authentication>Initialize all PLC Dataをクリックします。

Write User Data

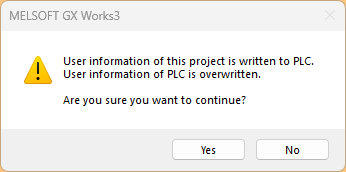

次は今回プロジェクトのUser DataをCPUに書き込むため、Online>User Authentication>Write User information to PLCでUser dataをR32SF Safety PLCに書き込見ます。

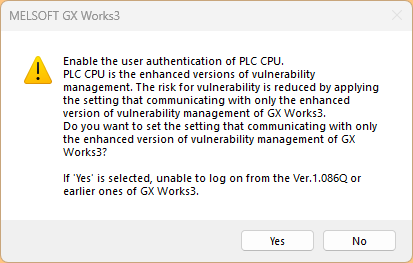

Yesで進みます。

さらにYesで進みます。

Done!

Write to PLC

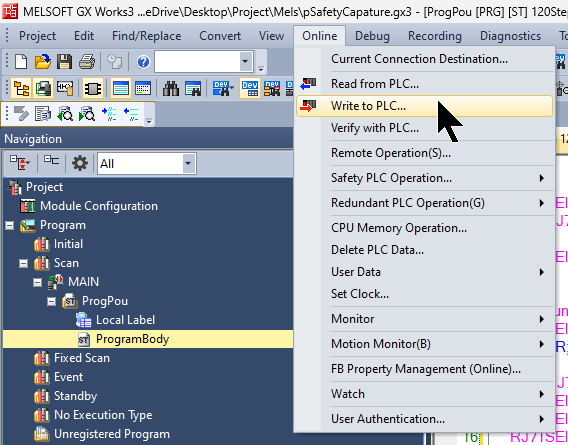

Hardware Configurationを一旦CPUに書き込むため、Online>Write to PLCを実行してください。

Check RJ71SEIP91-T4 IP Address

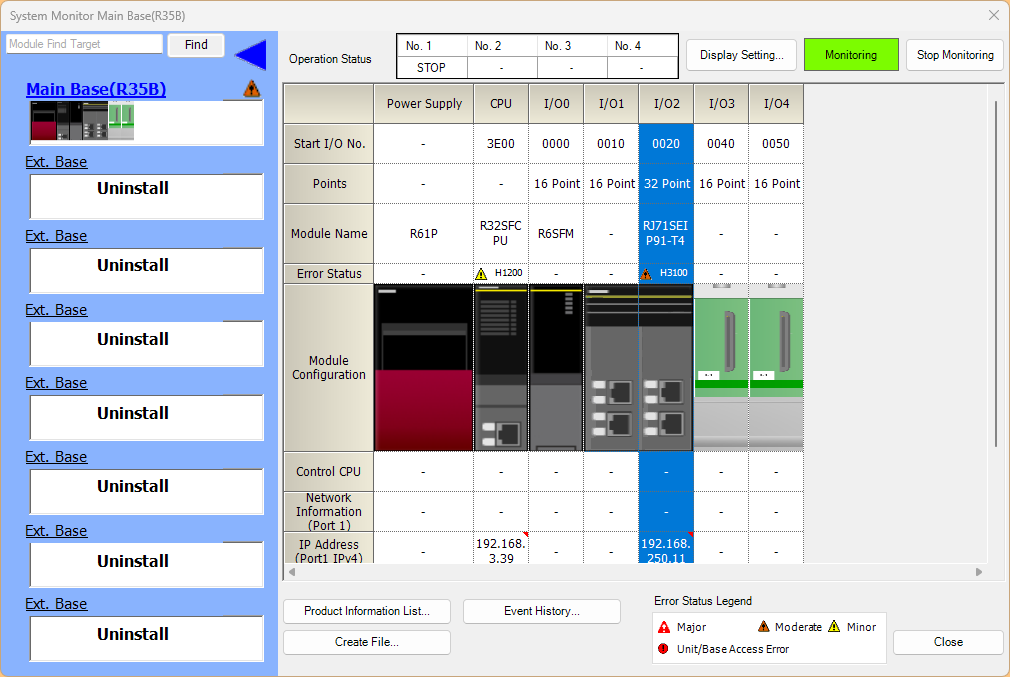

現在RJ71SEIP91-T4のIPアドレスを確認するため、Diagnosis>System Monitorをクリックします。

RJ71SEIP91-T4 モジュールをダブルクリックします。

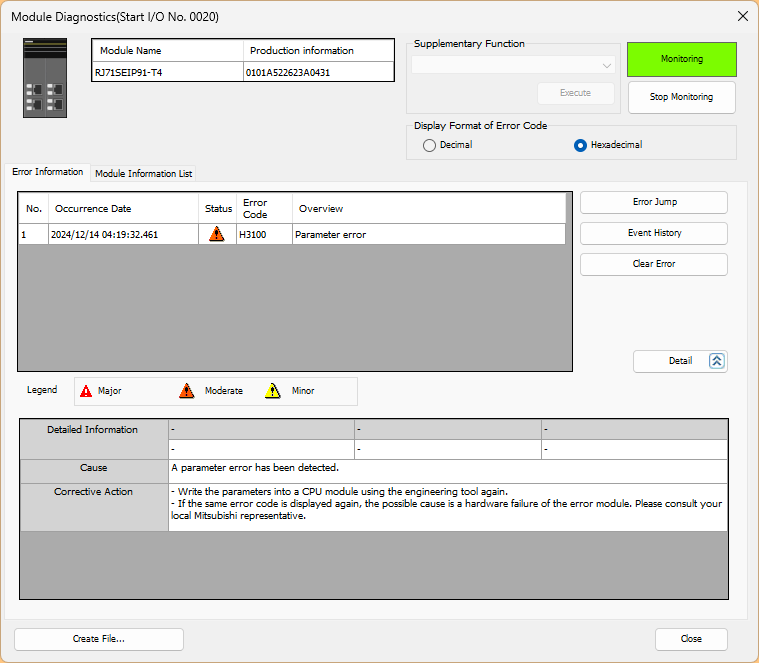

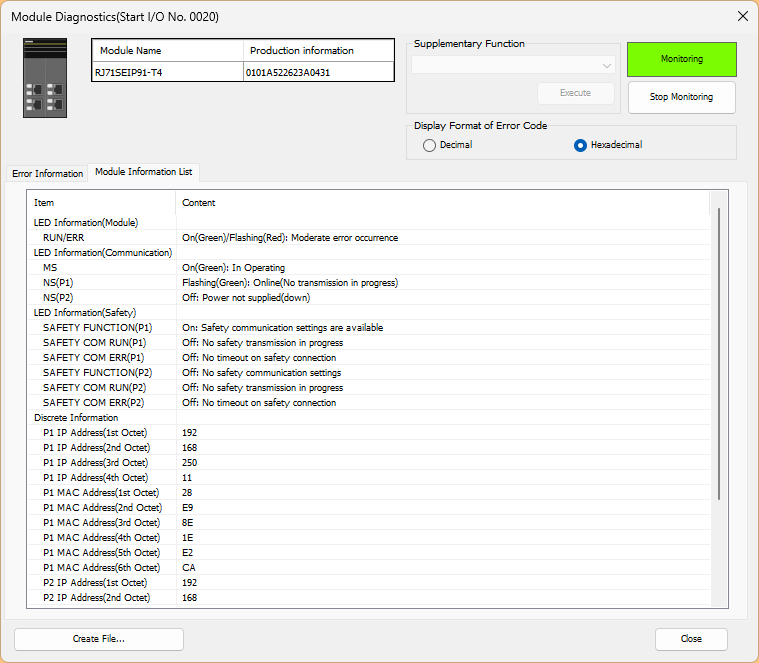

RJ71SEIP91-T4の診断情報を確認でき、Module Information List Tabを開きます。

RJ71SEIP91-T4の詳細情報が表示され、P1=192.168.250.11を確認できました。

Configure Ethernet/IP Network

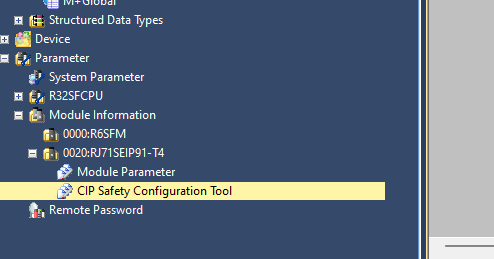

次はEthernet/IPネットワークを構築するため、RJ71SEIP91-T4>CIP Safety Configuration Toolをダブルクリックし、ツールを起動しましょう。

Setup the Local Adapter

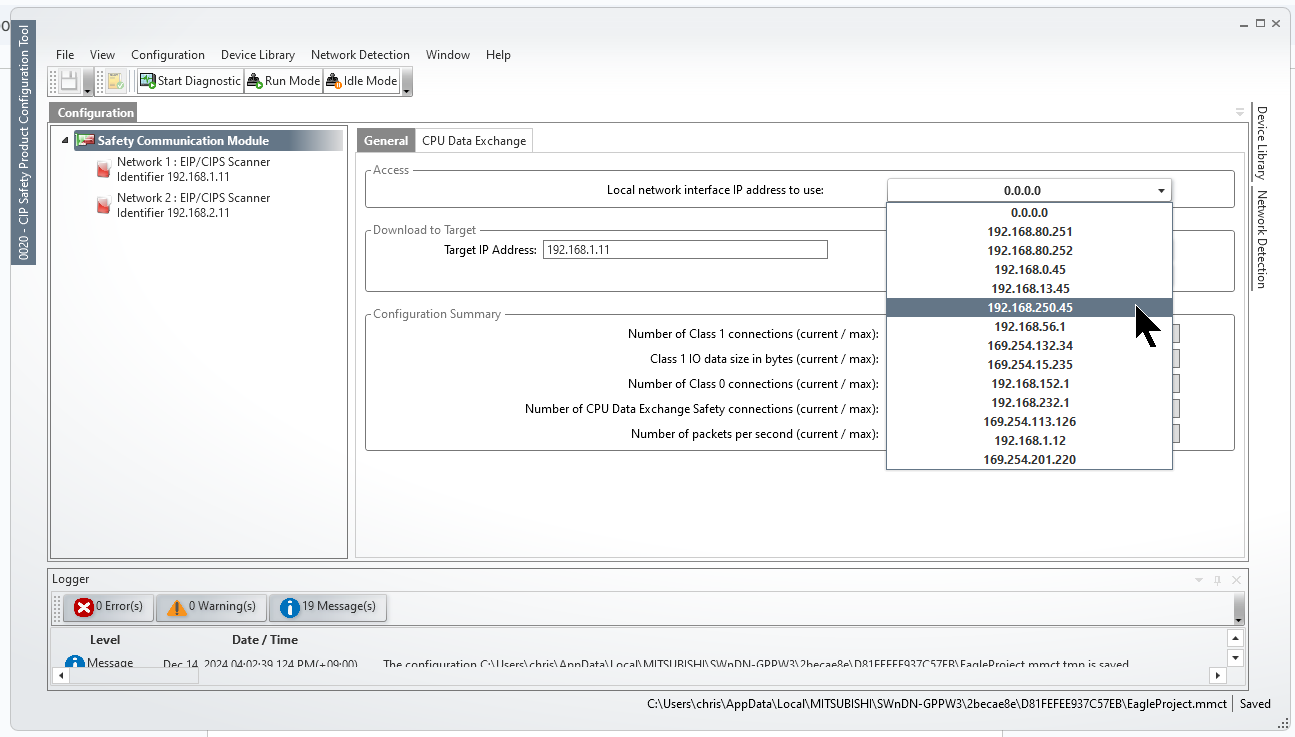

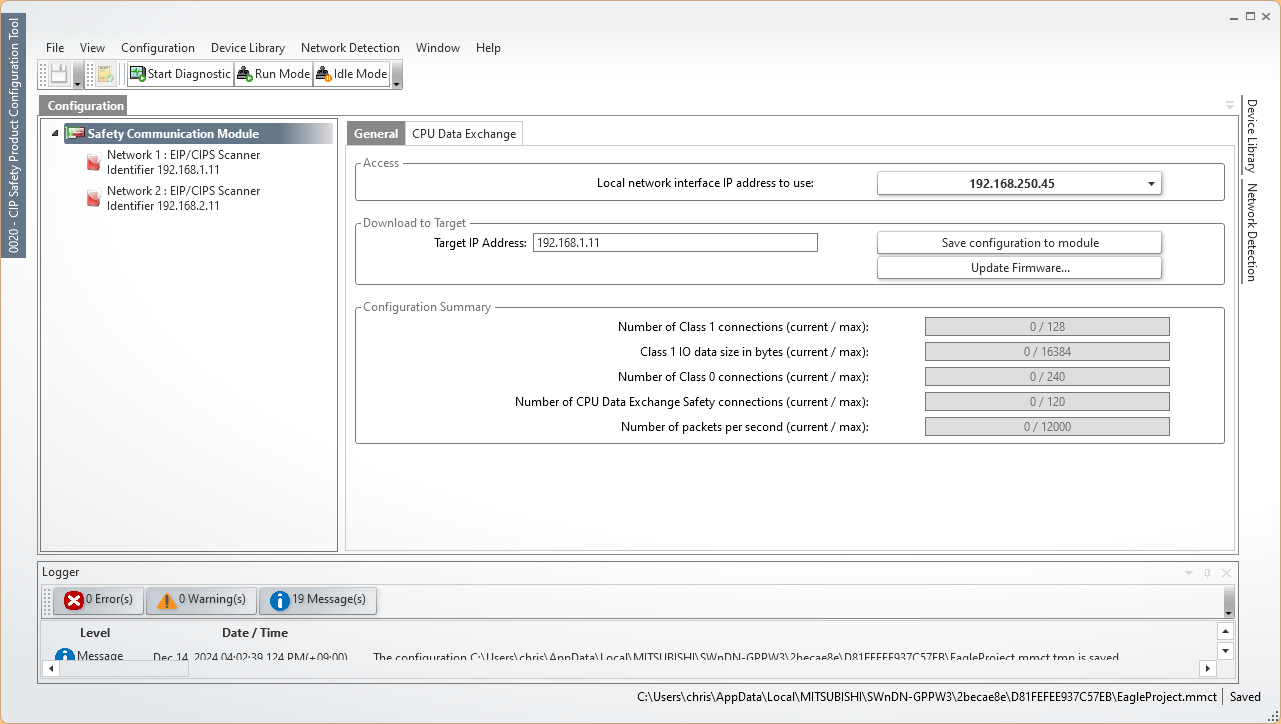

Safety Communication Moduleを選び>General>Local Network interface IP address to useのところからRJ71SEIP91-T4と通信するEthernet Portを設定します。

Drop-Listから適切なEthernet インタフェース(自分のPC)を設定しましょう。

Done!

Configure Network1

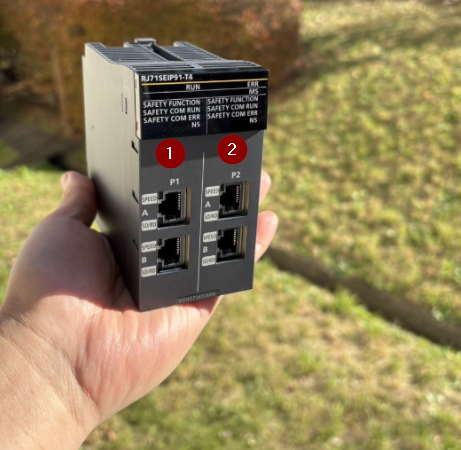

今回記事で使用したのはRJ71SEIP91-T4のPort1になります。RJ71SEIP91-T4本体にも書いてありますが、P1書いてるPort AとPort BはNetwork1で、P2が書いてるPortAとPort BはNetwork2になります。

Network1をクリックします。

Detect the Network1

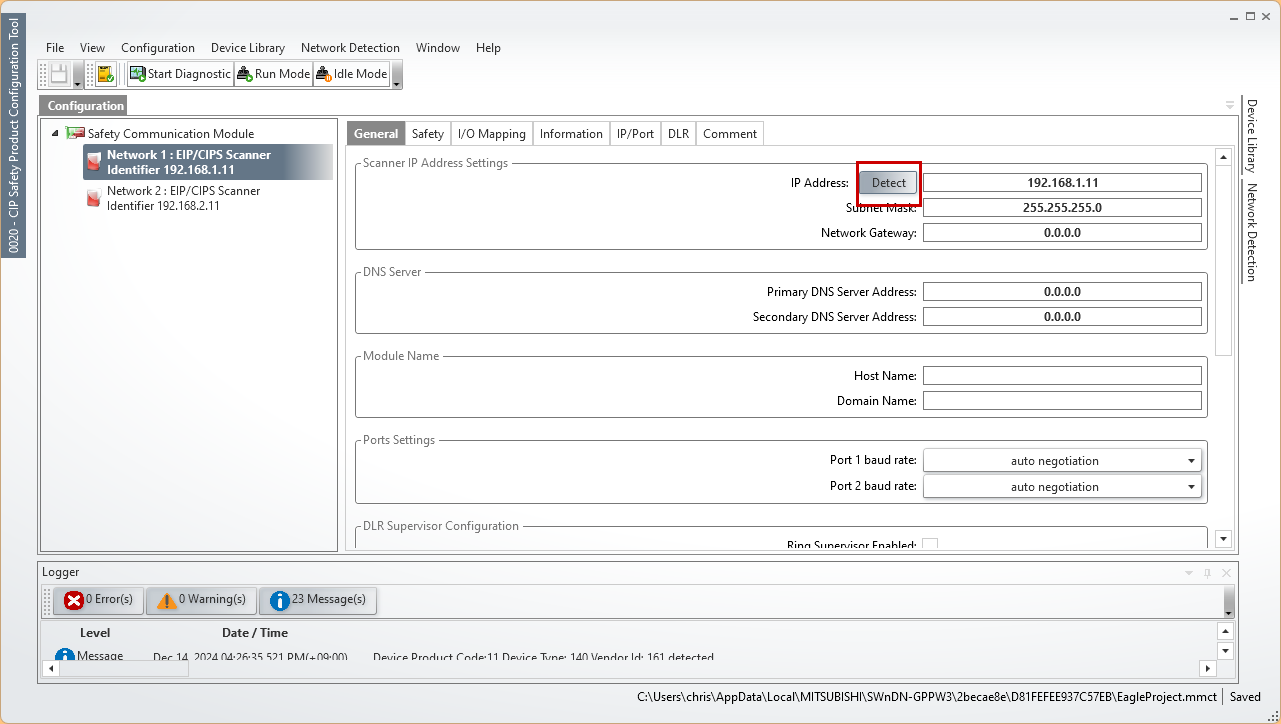

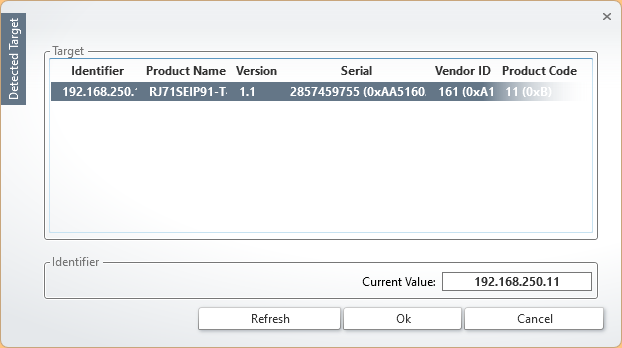

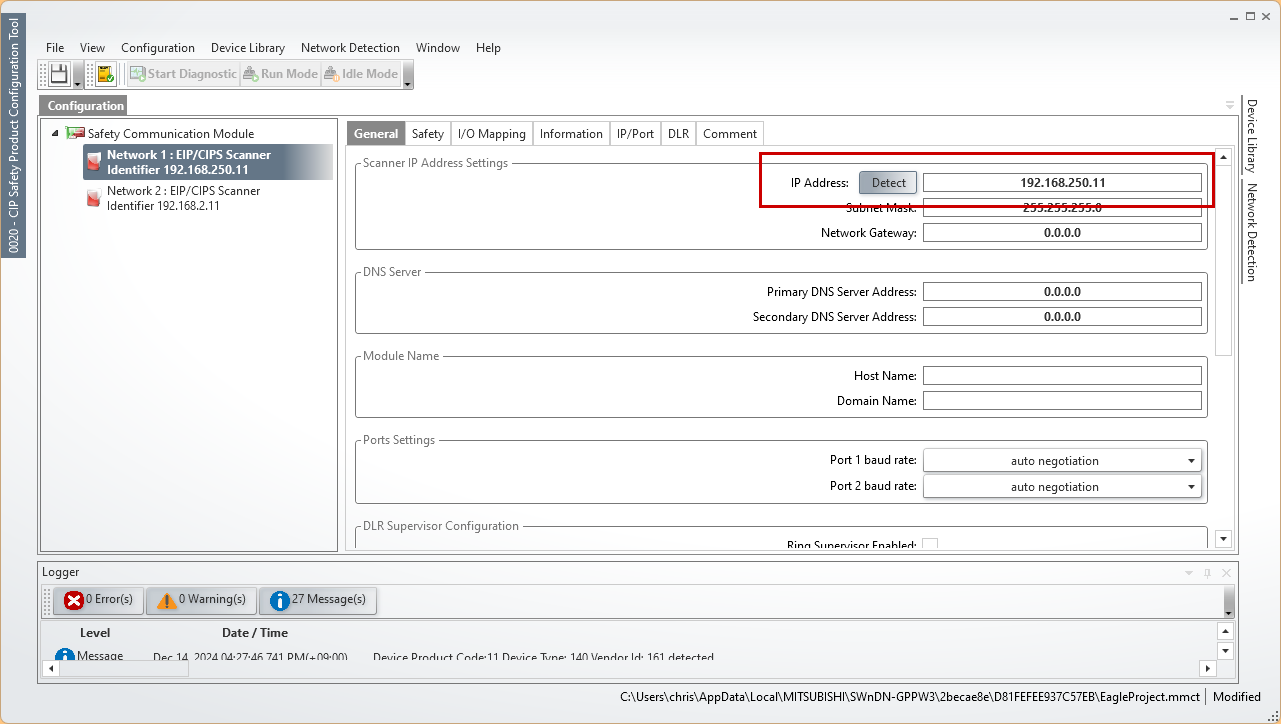

General>Scanner IP Address Settings>DetectでRJ71SEIP91-T4を検索します。

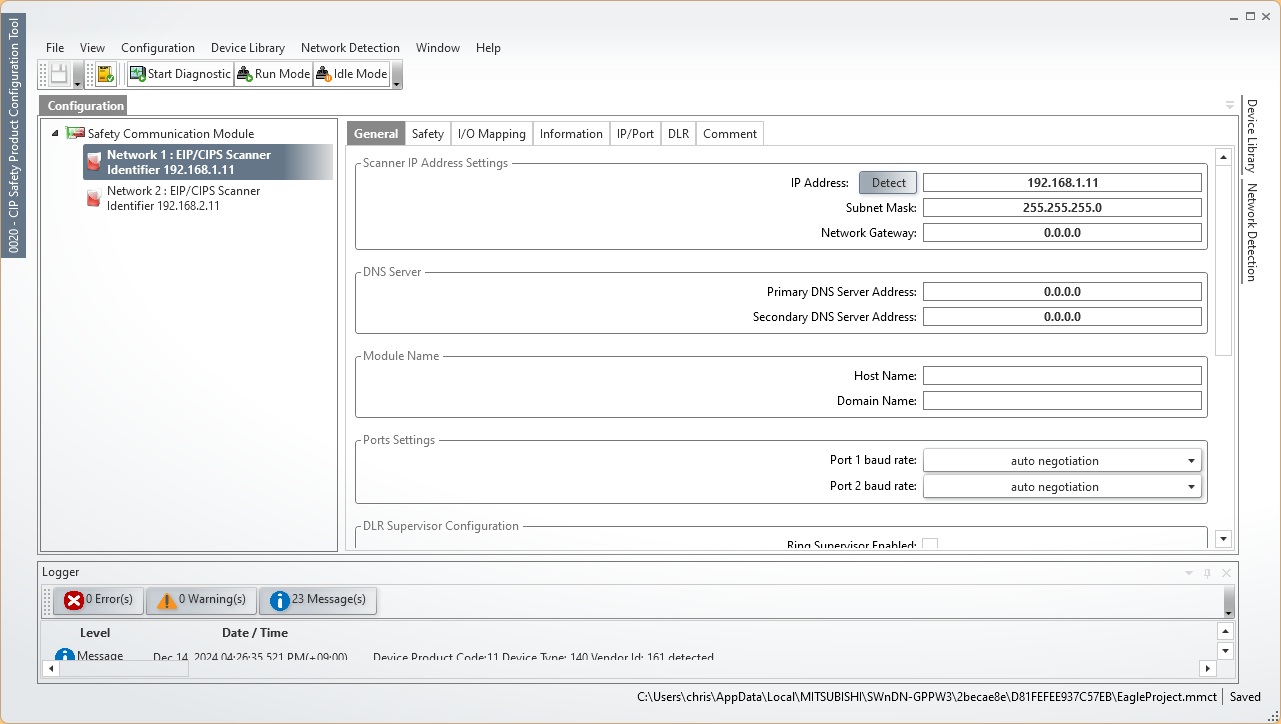

Done!現在PCとRJ71SEIP91-T4接続されているPortのIPアドレスはIdnetifierの欄に表示されています(192.168.250.11)。

次はOKで設定を適用します。

Done!RJ71SEIP91-T4 Port1のIPアドレス設定が反映されました。

Ping Network1

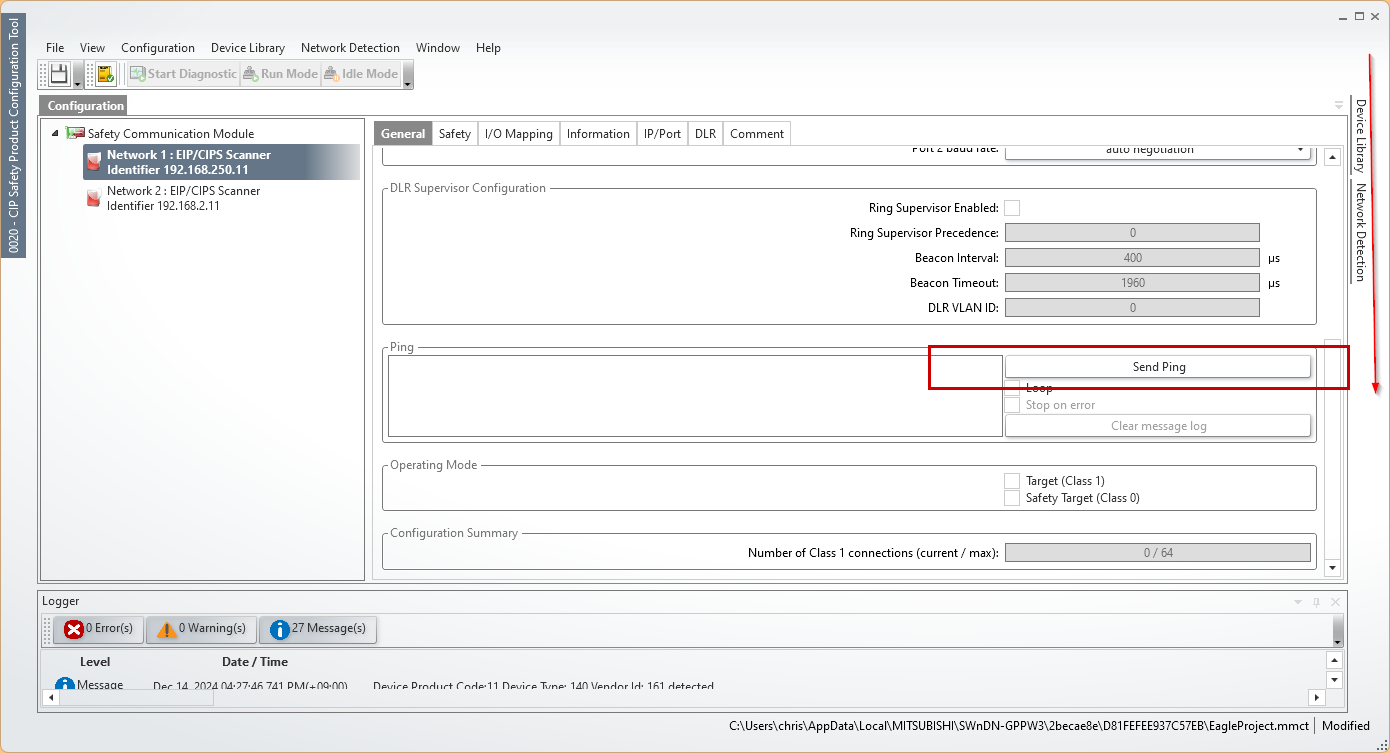

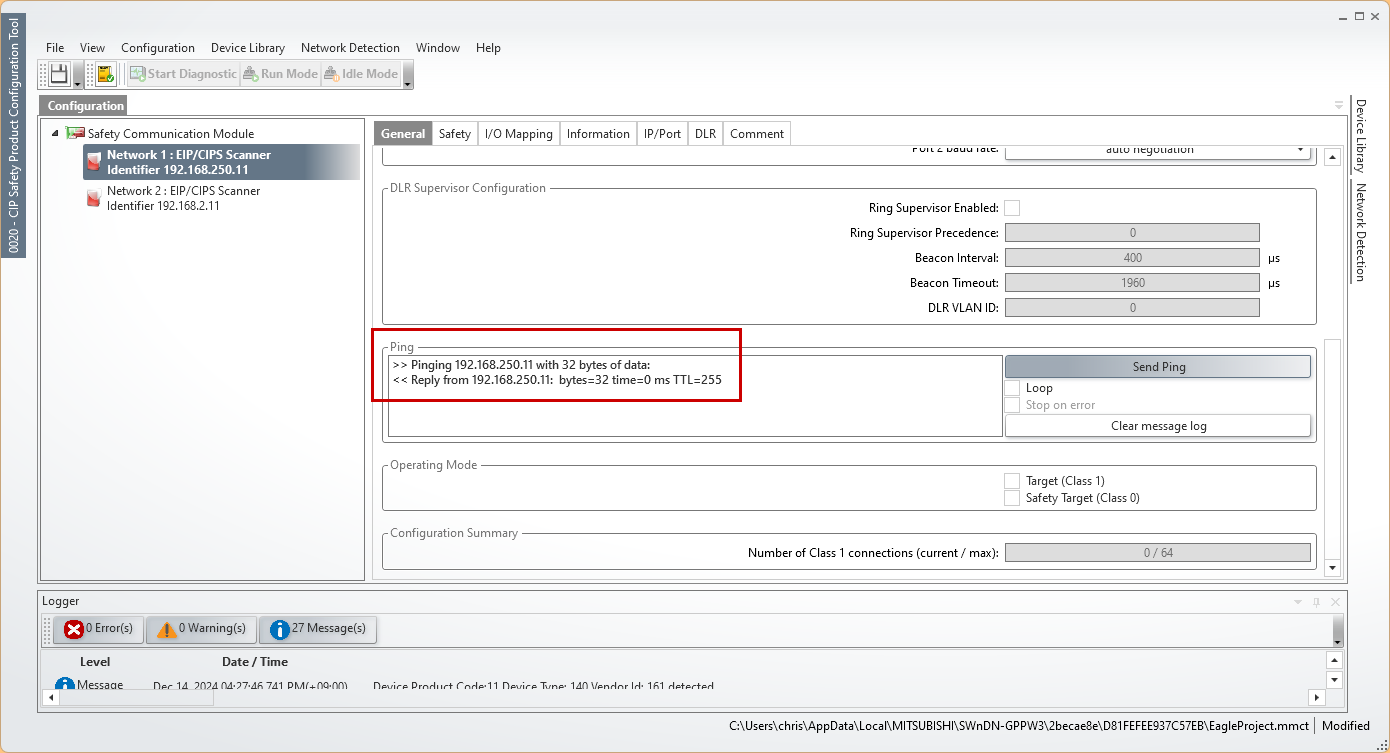

Ping>Send PingでRJ71SEIP91-T4のNetwork1と通信確認を行います。

Done!Pingコマンドが通過しました。

Configure Class1 Connection

次はRJ71SEIP91-T4にClass1 Connection用のInstanceを追加するためにGeneral>Target(Class1)のCheckboxを入れてください。

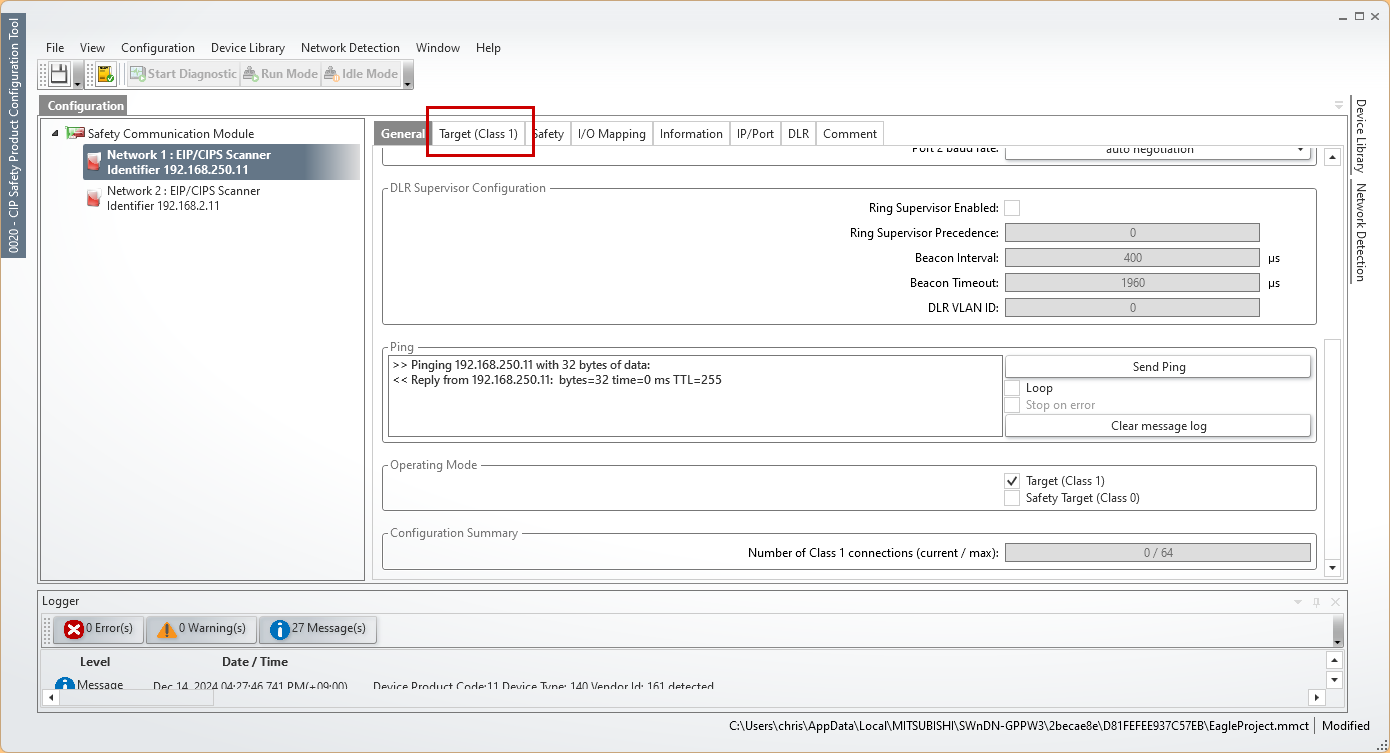

CIP Safety Configuration Toolに”Target(Class 1)”というTabが追加されました。

ここでClass1のTagとInstanceの操作が可能です。

Add Instance

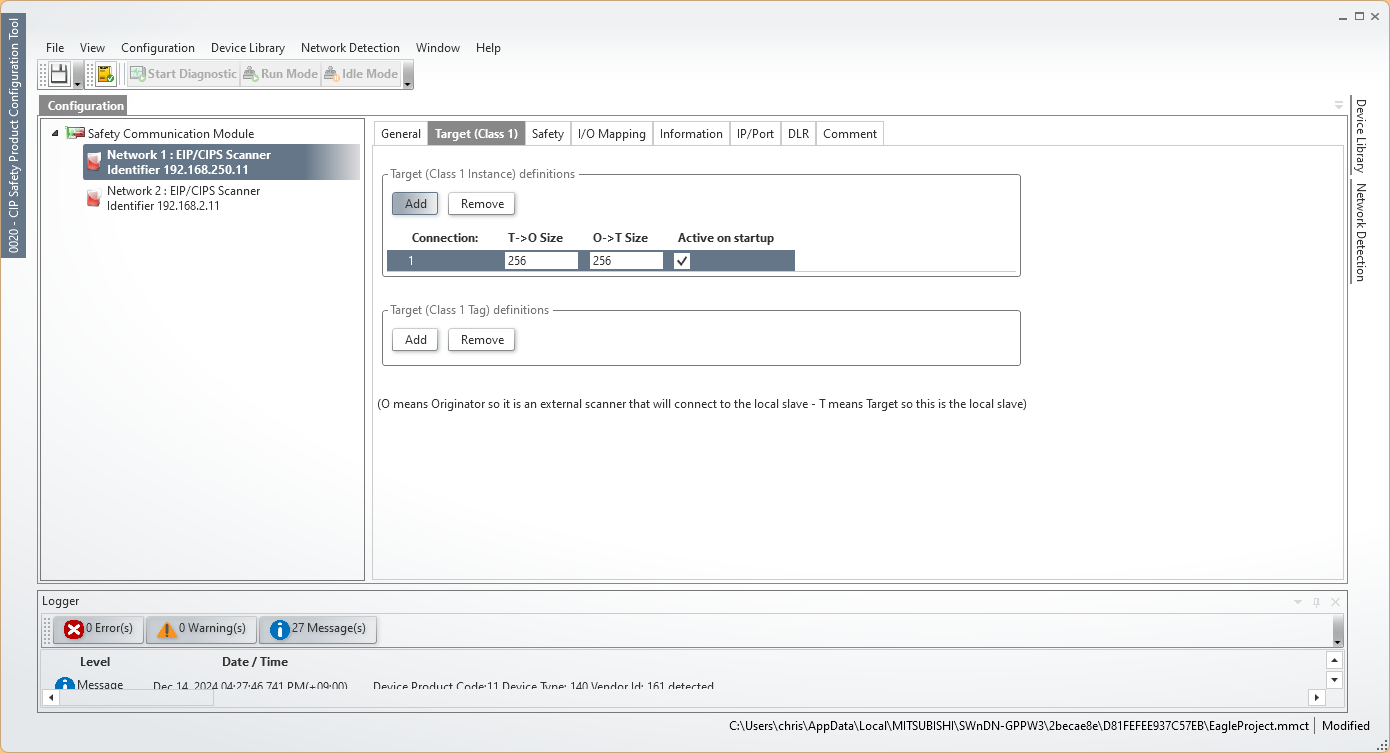

今回の記事ではClass1 Instance通信を使用しますので、Target(Class 1 Instance)>Addで新しいInstanceを追加しましょう。

Done!Connection下にある数字は該当するConnectionのIdnetifierを指定できますので、今回の例は1に、のちほどのIdnetifierとInstance番号の関係を追っていきます。

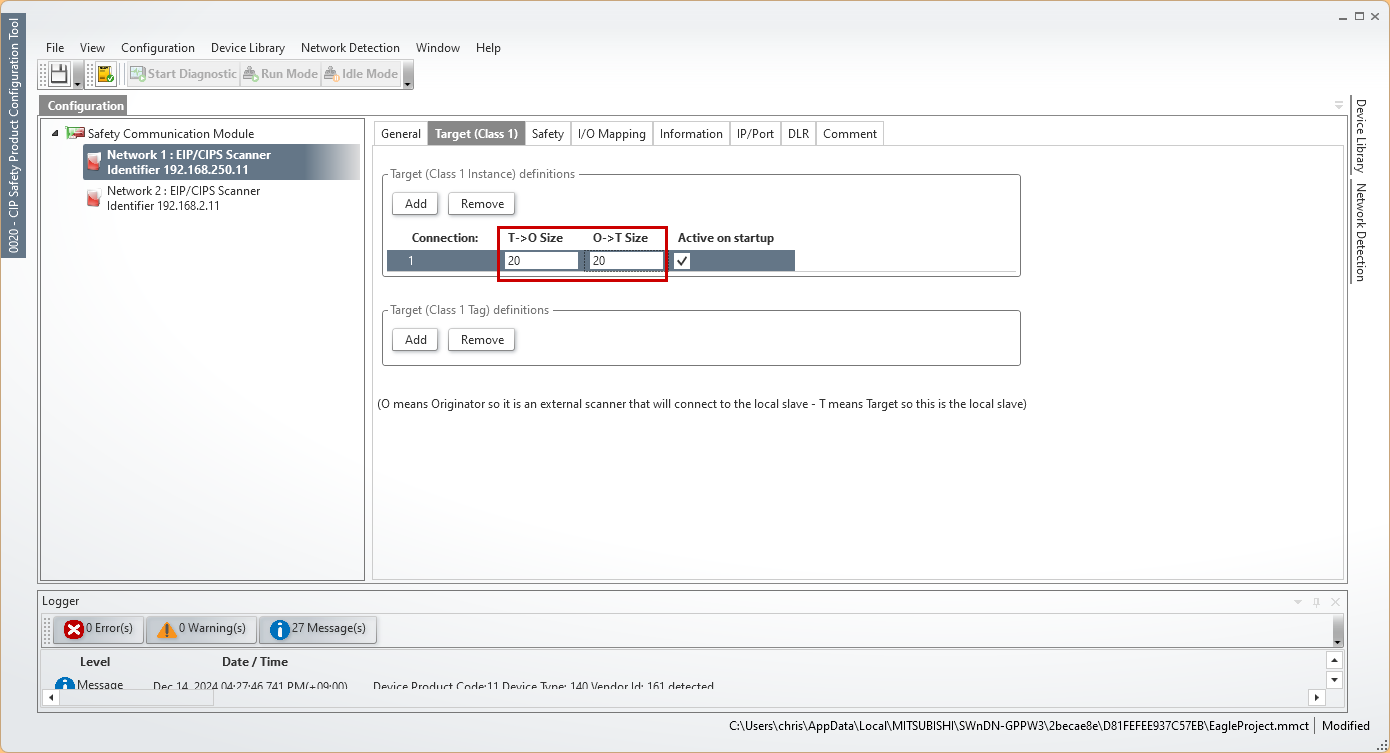

T->O SizeとO->T Sizeは今回20Bytesずつに設定します。

Transfer the Configuration

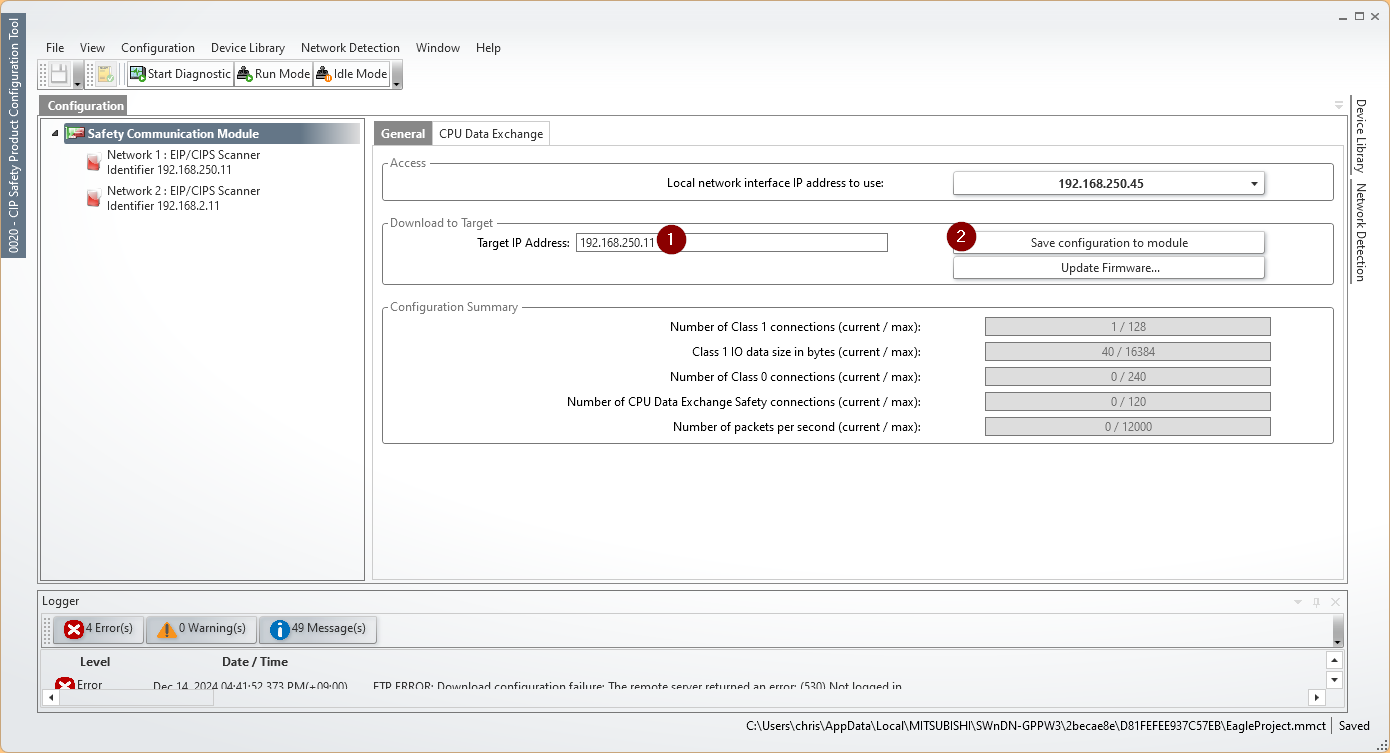

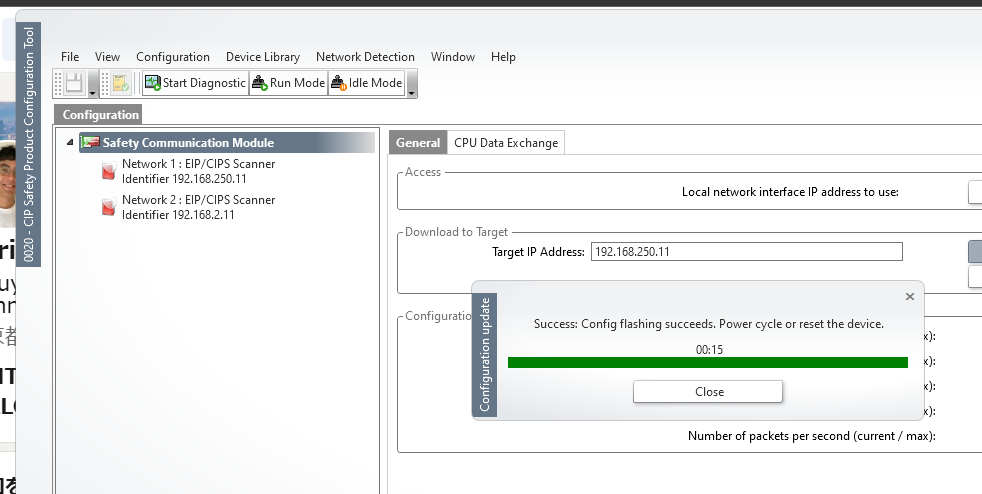

CIP Safety Configuration ToolからHardware ConfigurationをRJ71SEIP91-T4に転送します。Safety Communication Module>General>Save configuration to ModuleをクリックしConfigurationをRJ71SEIP91-T4に転送しましょう。

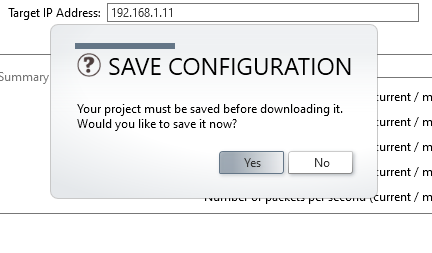

Yesで進みます。

少々お待ち下さい…

Done!

Close the Application

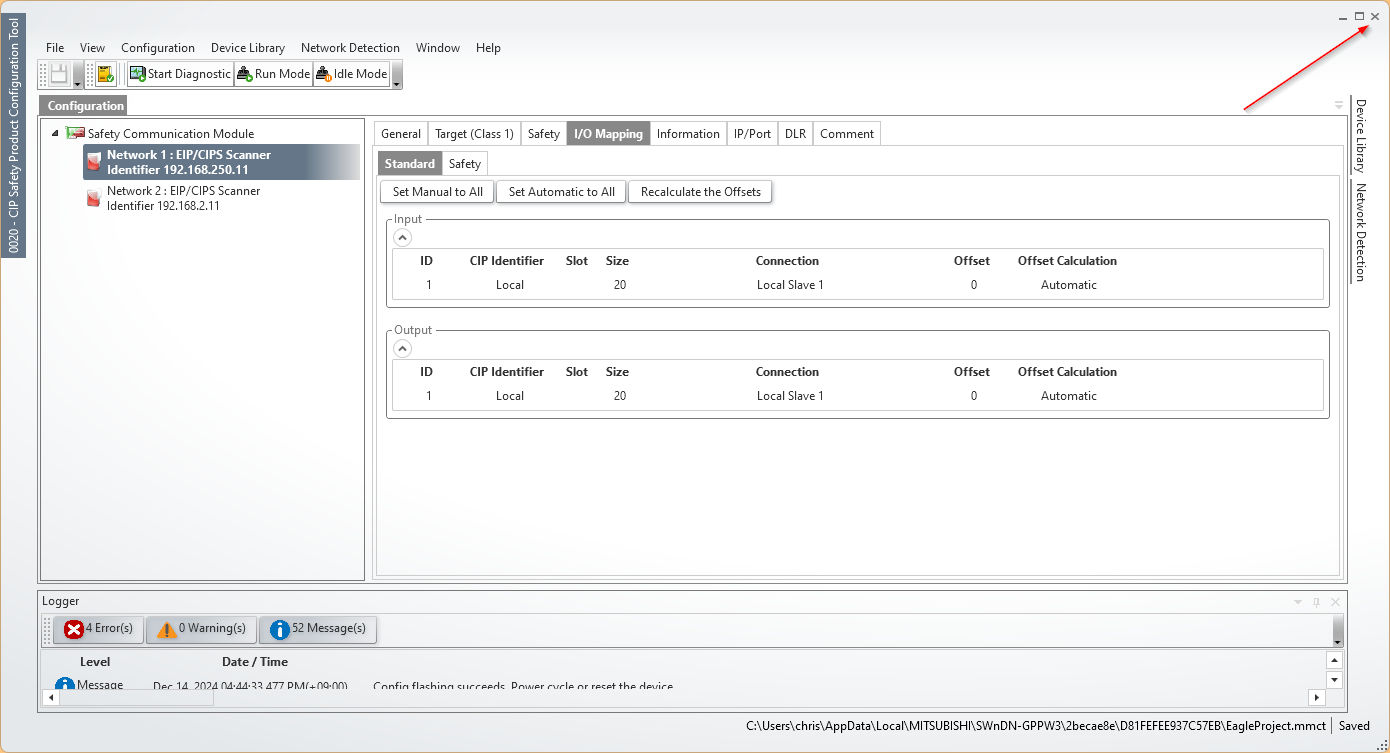

CIP Safety Configuration Toolを閉じることを忘れないでください。

Program

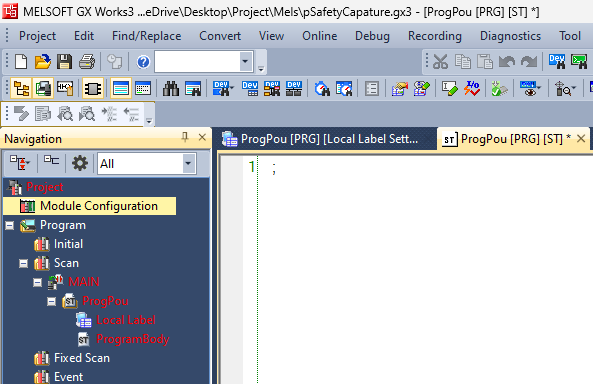

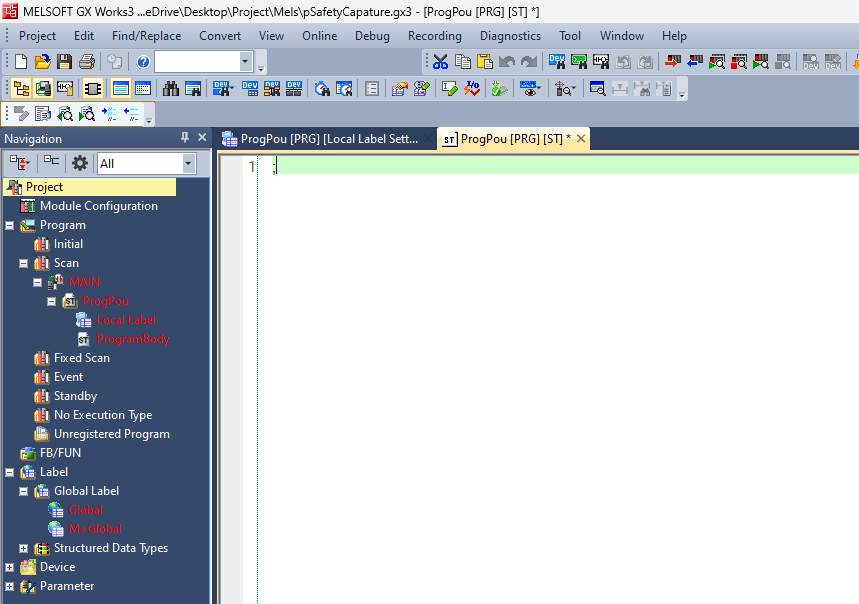

次はプログラムを作成します。

IF RJ71SEIP91_1.stEIPCls1_P1.uSet_CommunicationStartupRequest_D = 0
AND RJ71SEIP91_1.bSts_ModuleReady
THEN
RJ71SEIP91_1.stEIPCls1_P1.uSet_CommunicationStartupRequest_D := 1;
END_IF;

FOR iCounter:=0 TO 9 DO
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[iCounter]:=0;
END_FOR;

IF NOT RJ71SEIP91_1.stEIPCls1_P1.bnSts_Class1Error_Connection_D[1] THEN
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[0]:=12;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[1]:=34;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[2]:=56;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[3]:=78;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[4]:=90;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[5]:=123;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[6]:=124;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[7]:=125;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[8]:=126;
RJ71SEIP91_1.stEIPCls1_P1.unArea_Class1OutputDataArea_D[9]:=127;
END_IF;

Write

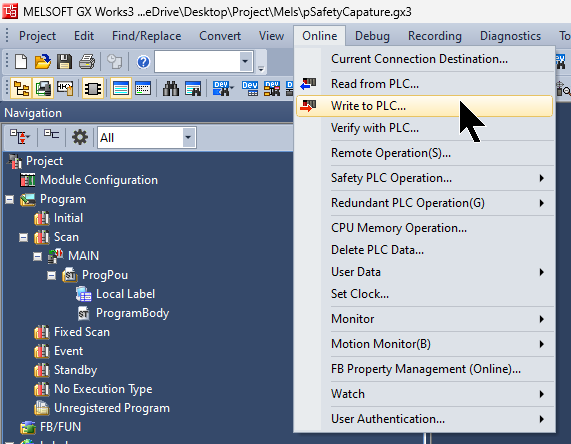

Online>Write to PLCでプロジェクトをCPUにDownloadしましょう。

Reset Power

最後はIQ-R CPUの電源を入れ直しましょう。

OMRON Side

次はOMRON NX102-9000側を構築します。

Download EDS File

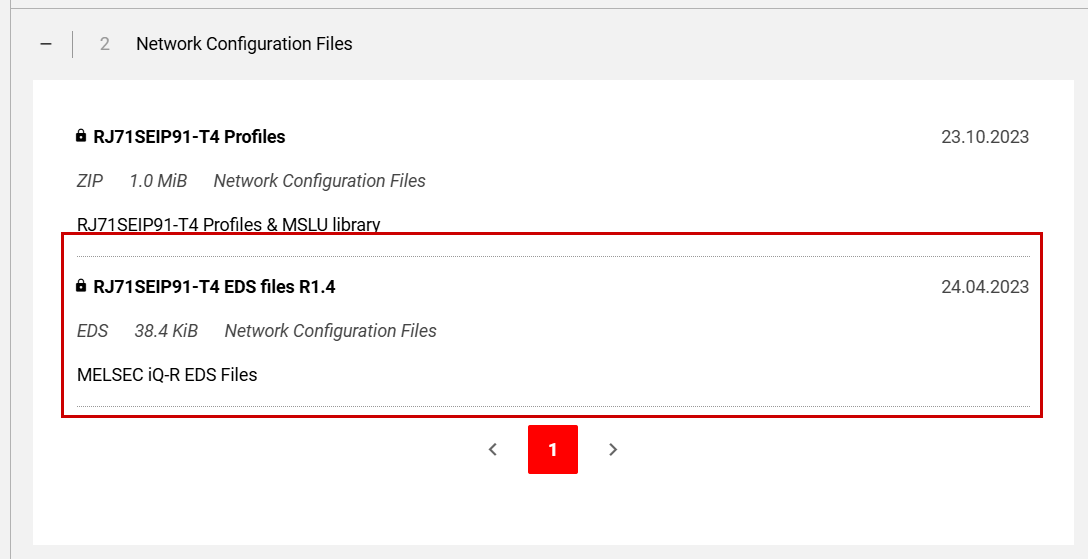

下記のLinkで三菱のRJ71SEIP91-T4のEDS FileをDownloadしてください。

https://emea.mitsubishielectric.com/fa/products/cnt/plc/allcpu/rj71seip91-t4.html#downloads

New Project

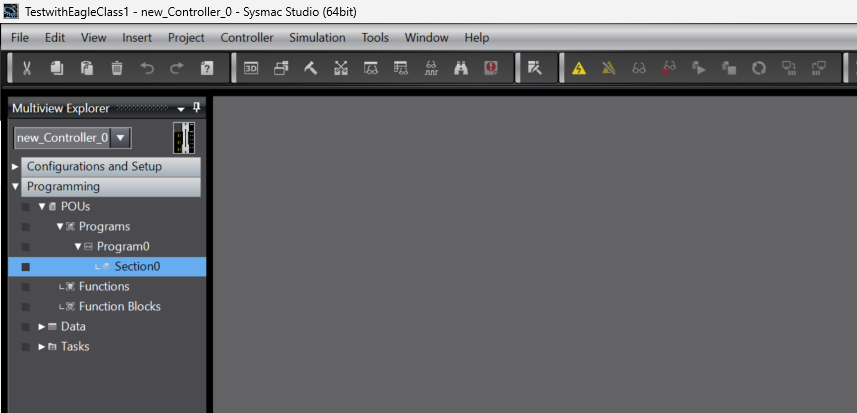

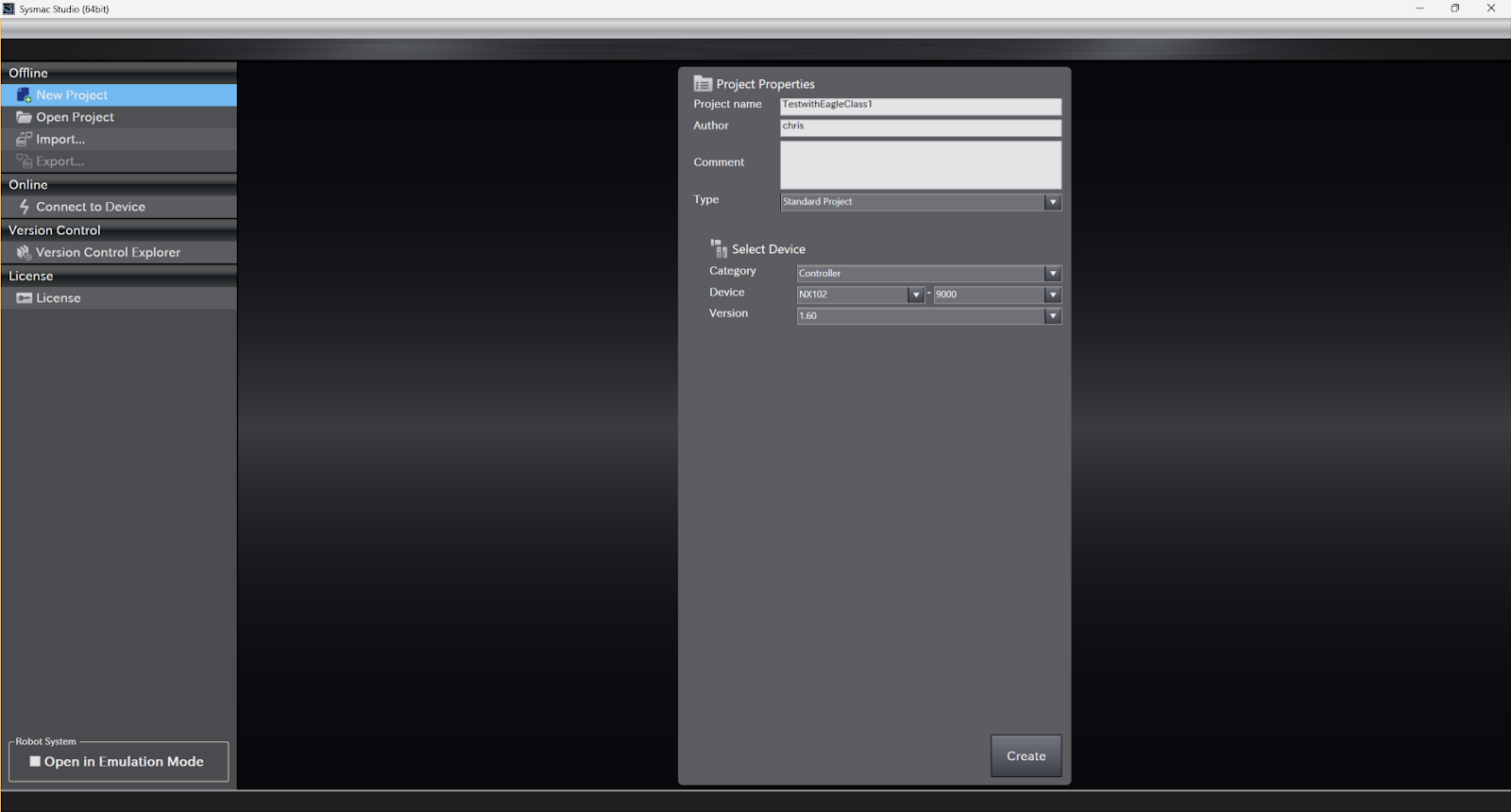

Sysmac Studioを起動し、新規プロジェクトを作成します。

Configure IP Address

Configuration and Setup>Controller Setup>build in EtherNet/IP Portを開き、アプリケーションに合わせてIPアドレスを設定します。

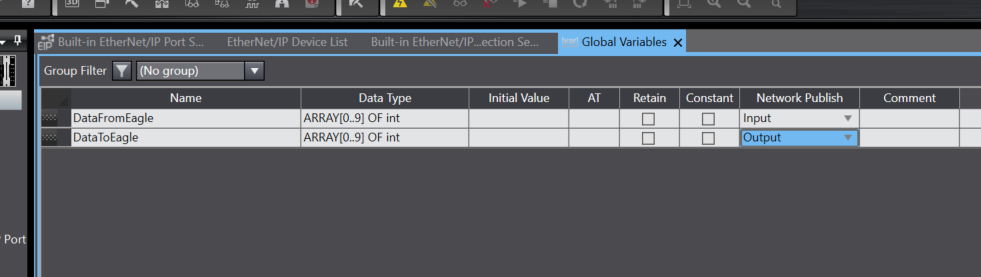

Global Variables

次はGlobal変数を追加します。

三菱のRJ71SEIP91-T4と交換する入出力データを定義します。そのときは、Network PublishにInputとOutputを設定することを忘れないでください。

Program

次は簡単通信確認プログラムを作成します。

DataToEagle[0]:=220;
DataToEagle[1]:=221;
DataToEagle[2]:=222;
DataToEagle[3]:=223;
DataToEagle[4]:=224;
DataToEagle[5]:=225;
DataToEagle[6]:=226;
DataToEagle[7]:=227;
DataToEagle[8]:=228;
DataToEagle[9]:=229;
;

Ethernet/IP Setting

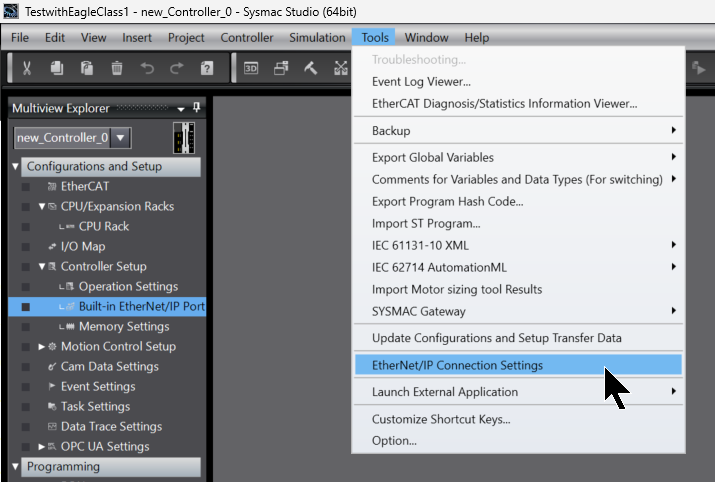

Ethernet/IPの接続設定を行うためにTools>EtherNet/IP Connection Settingsを開きます。

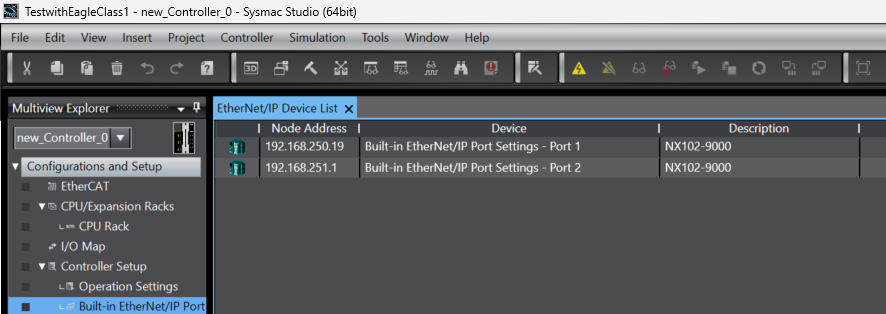

自分のNX1CPUのネットワーク設定などが表示されます。

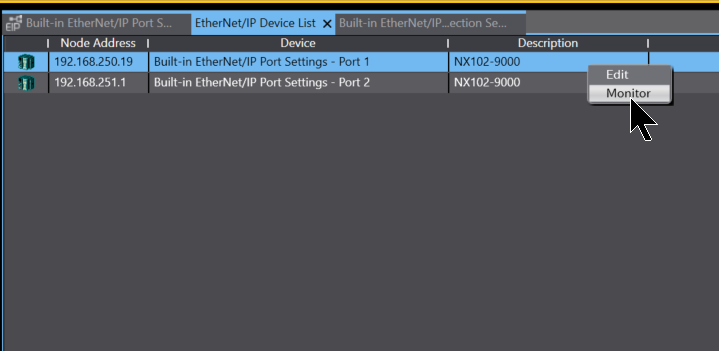

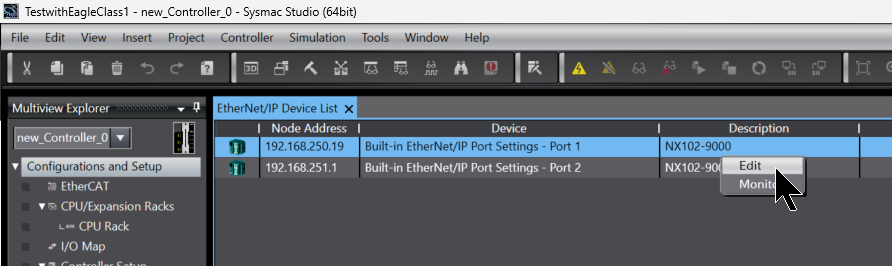

今回記事で使用したのはNetwork1なので、Portを右クリック>Editします。

Install EDS File

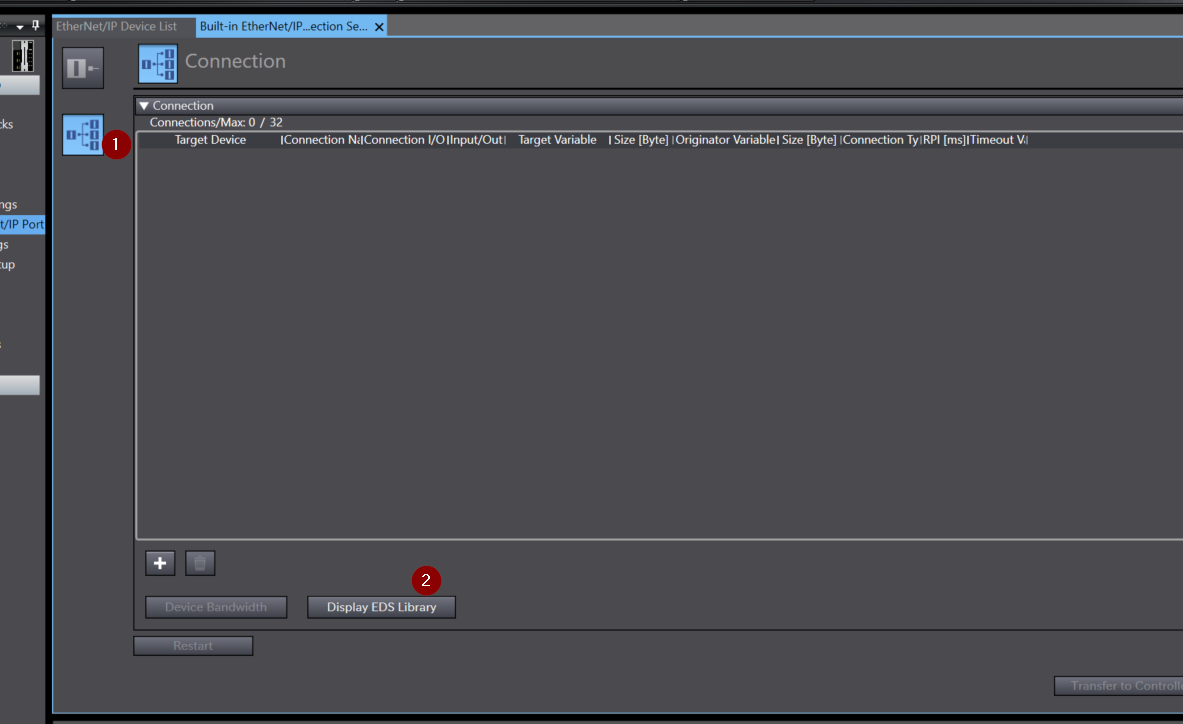

次はRJ71SEIP91-T4のEDS Fileをインストールします。

一番下にある”Install”ボタンをクリックします。

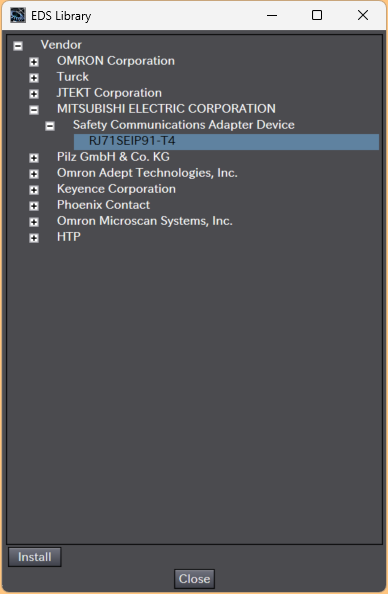

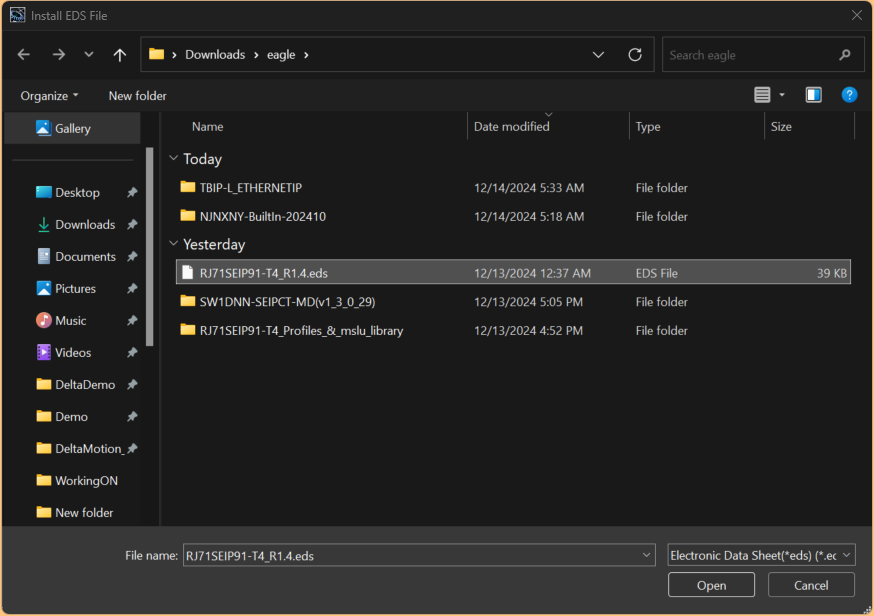

三菱のHPからDownloadしたRJ71SEIP91-T4のEDS Fileをインストールしましょう。

Done!

Resigter

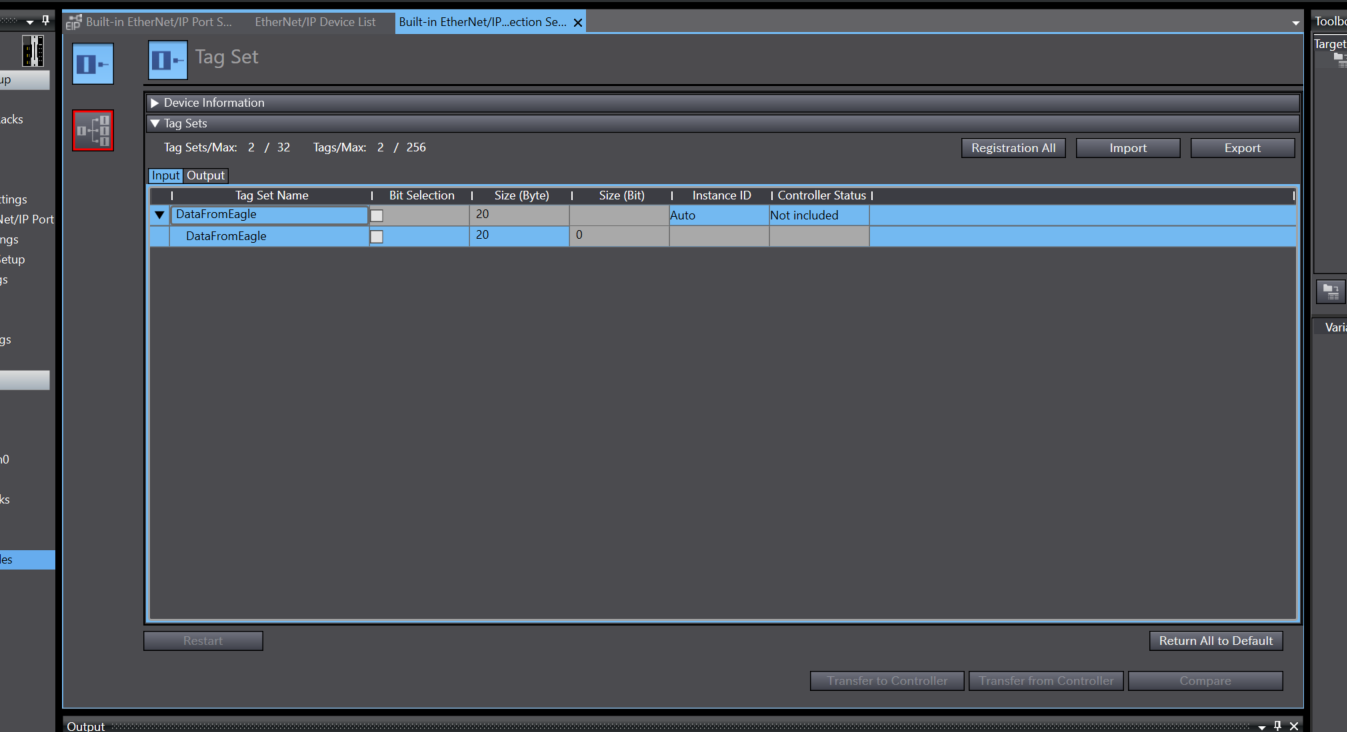

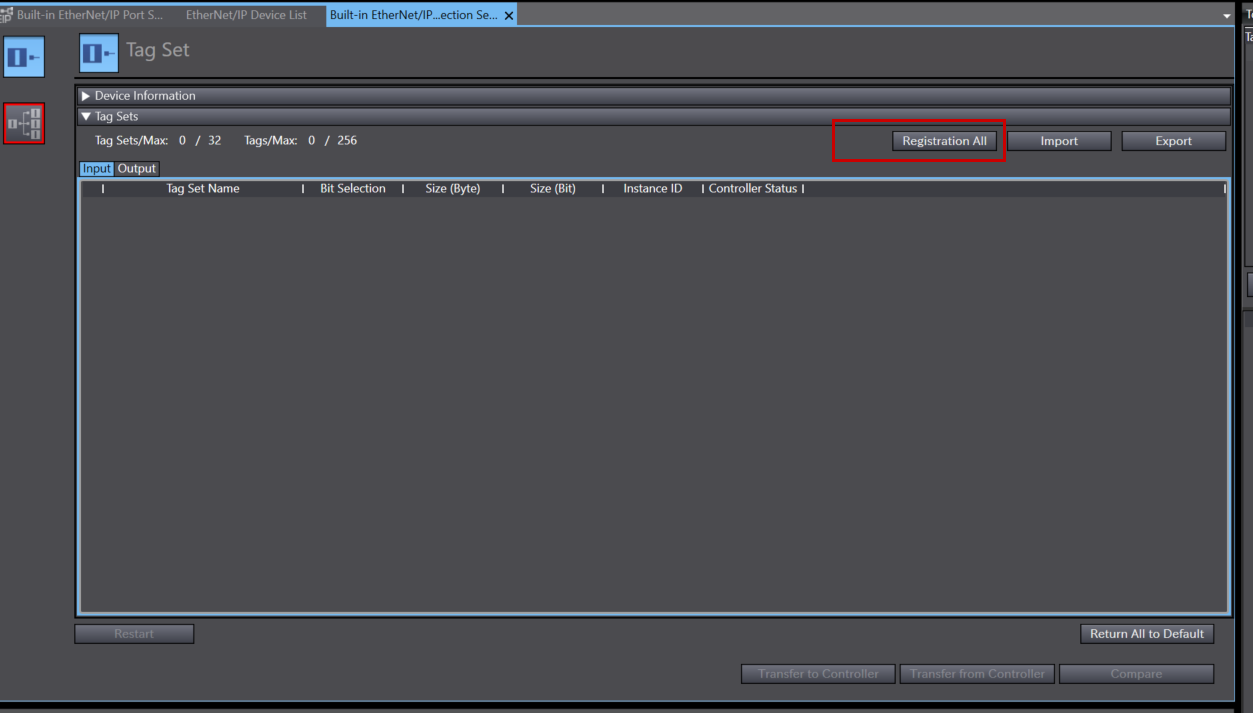

今度はTag Setの画面に入り、Registration Allをクリックしプロジェクト内の変数をEthernet/IPのネットワークで使用できるように公開します。

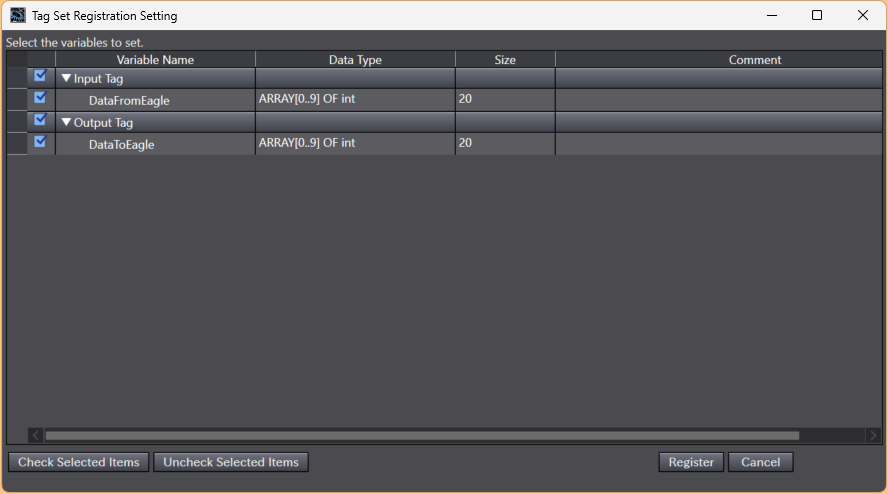

すべてのTagを選び、Registerで進みます。

Done!

Add RJ71SEIP91-T4

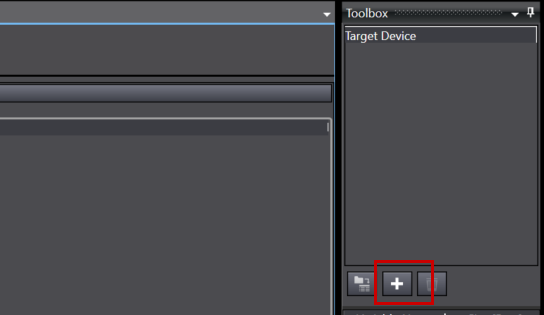

今度はRJ71SEIP91-T4を追加するため、Toolboxにある+ボタンをクリックします。

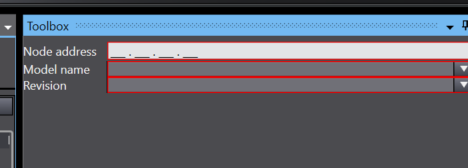

Ethernet/IPのNode設定画面に切り替えます。

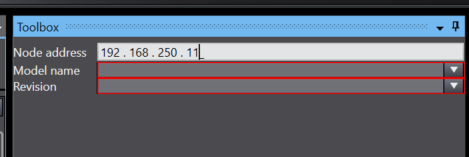

Node Address

Node Addressは三菱のRJ71SEIP91-T4のIPアドレスに設定します。

Model Name

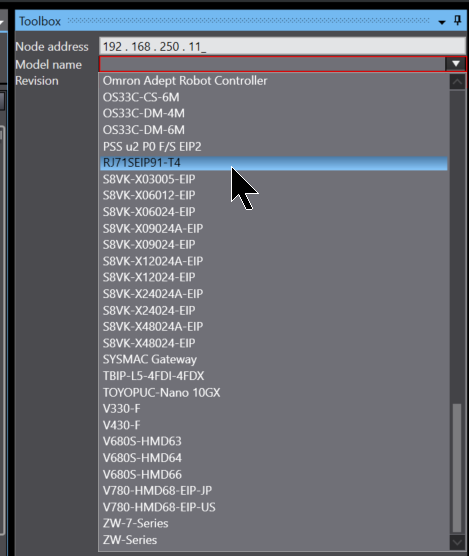

Model NameはもちろんRJ71SEIP91-T4に設定しましょう。

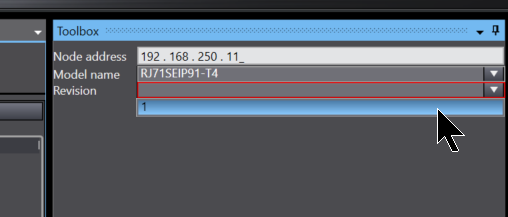

Revision

Revisionが1つしかありません。

Add RJ71SEIP91-T4

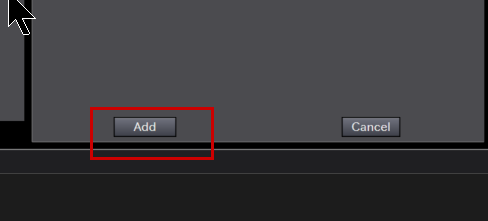

最後はToolboxの一番下にあるAddボタンでEthernet/IP Nodeを追加しましょう。

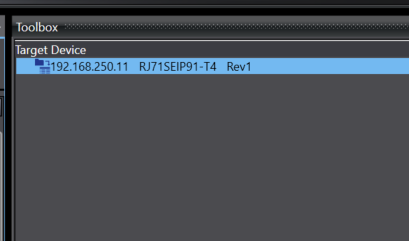

Done!

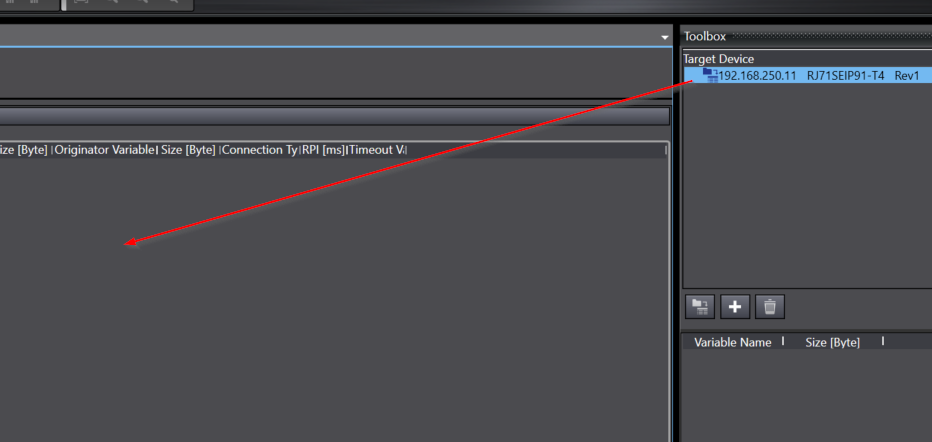

先ほど追加したRJ71SEIP91-T4を追加して行きましょう。

Configure Connection

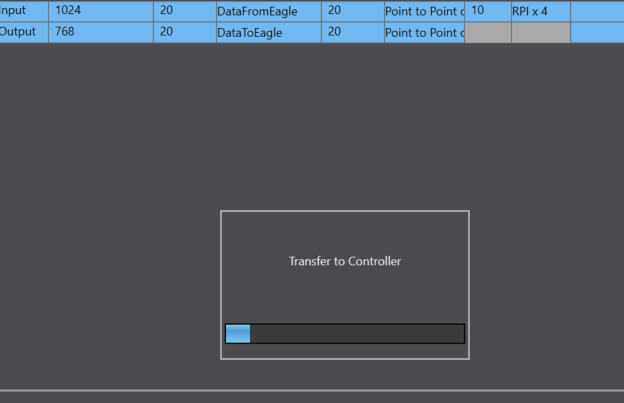

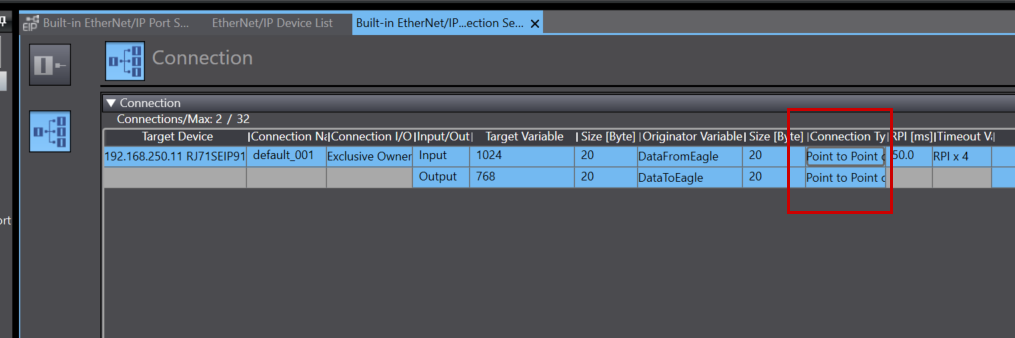

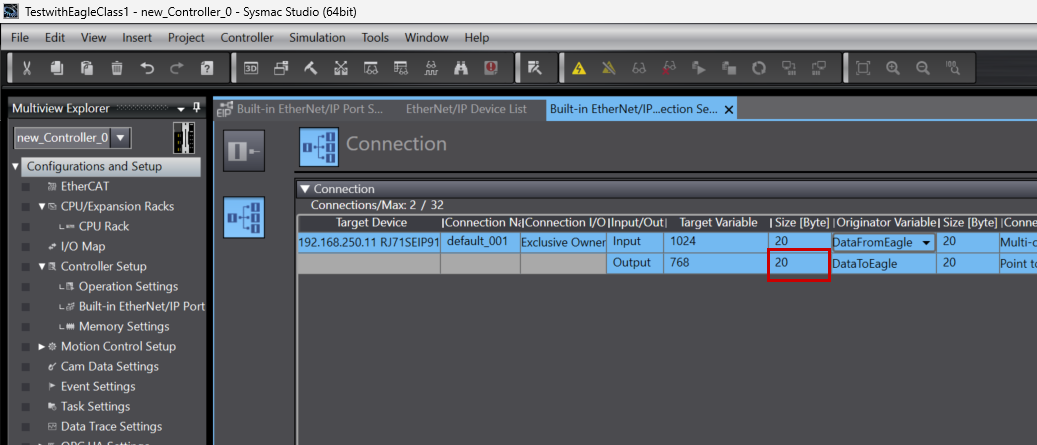

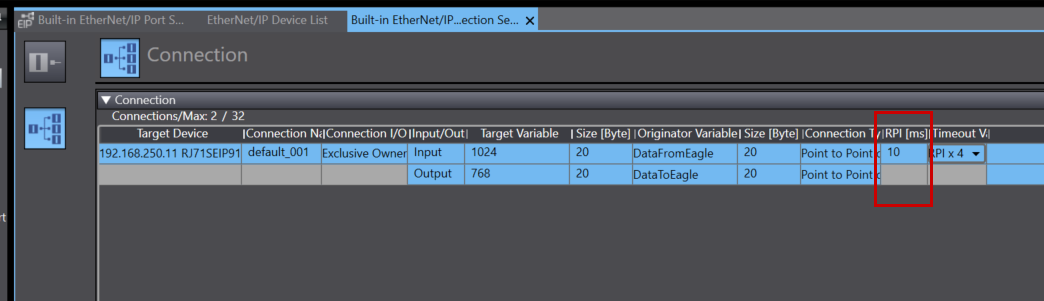

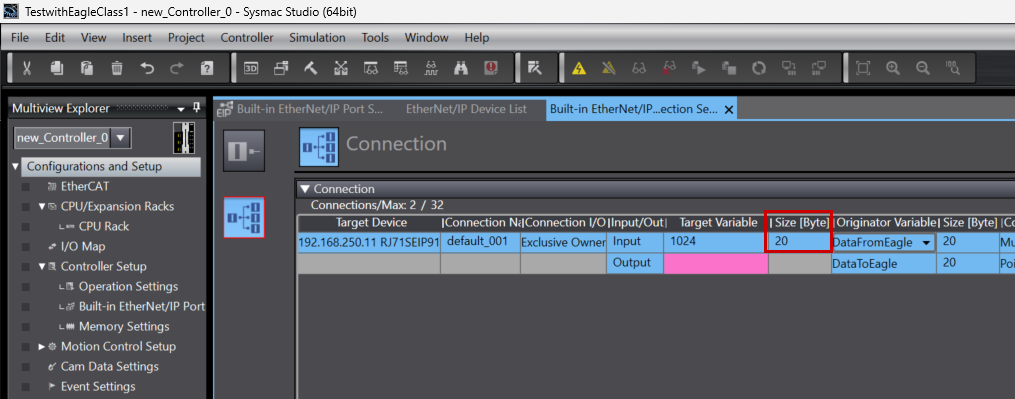

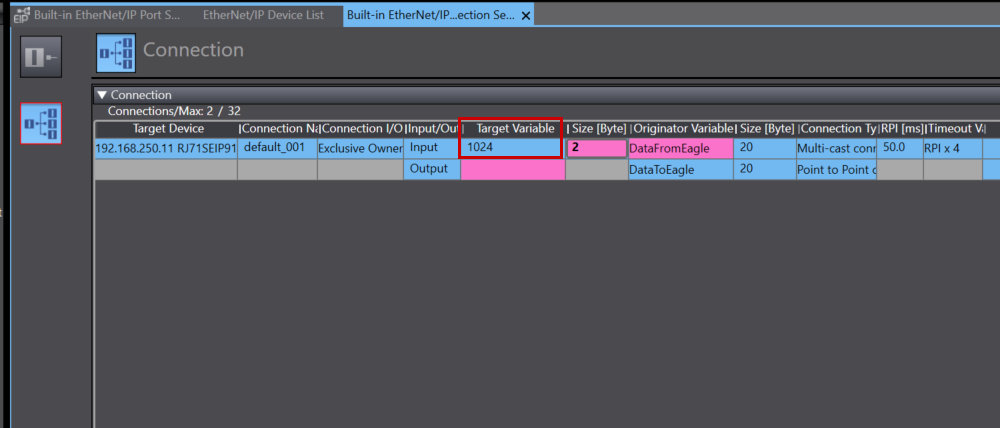

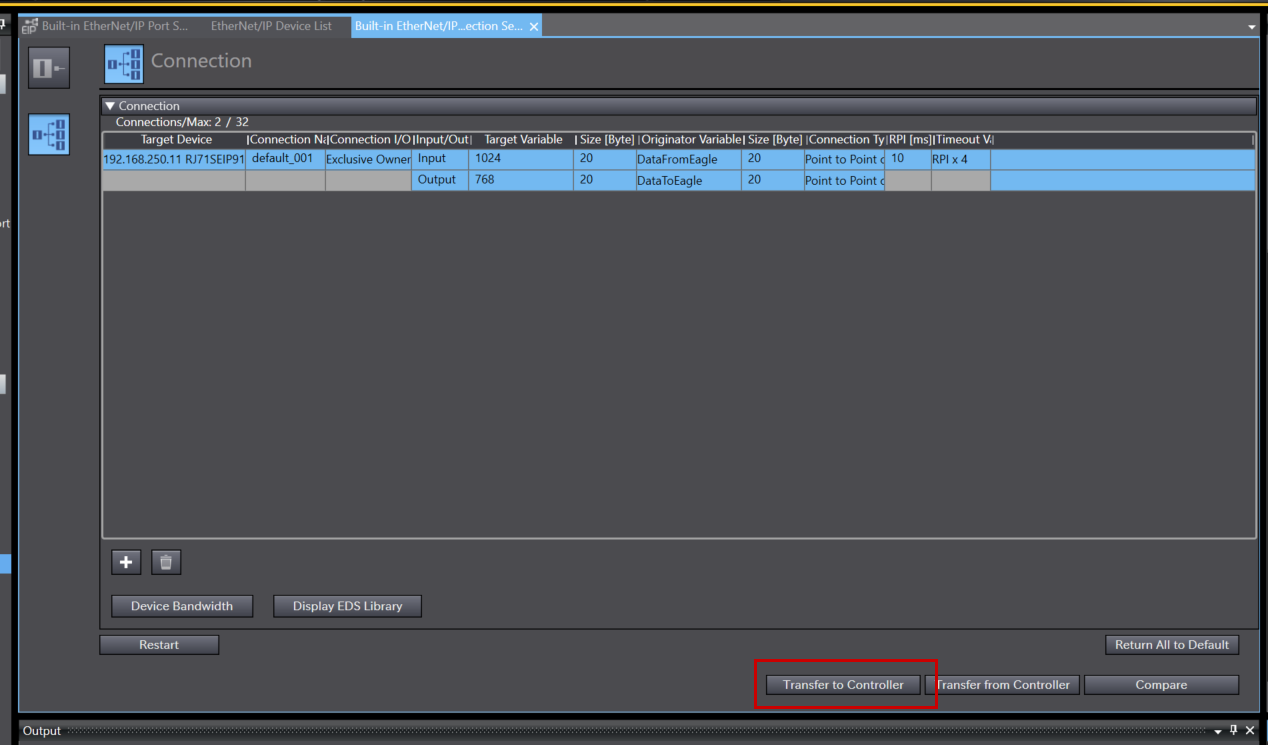

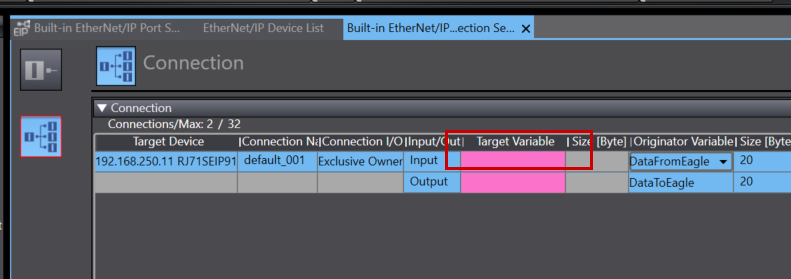

RJ71SEIP91-T4と接続するためのパラメータを設定します。

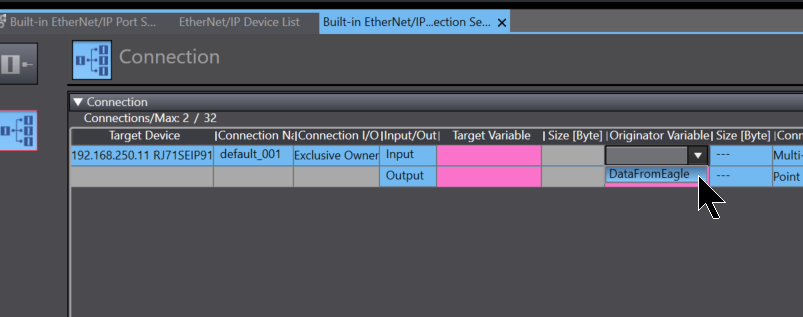

INPUT/Originator Variable

INPUT/Originator VariableはRJ71SEIP91-T4からきたデータに転送する変数を定義します。今回の例ではDataFromEagleに設定します。

OUTPUT/Originator Variable

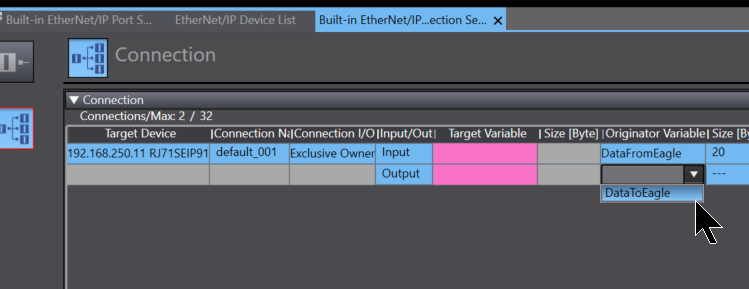

OUTPUT/Originator VariableはRJ71SEIP91-T4に送信するデータの変数を定義します。今回の例ではDataToEagleに設定します。

Open EDS File via EZ

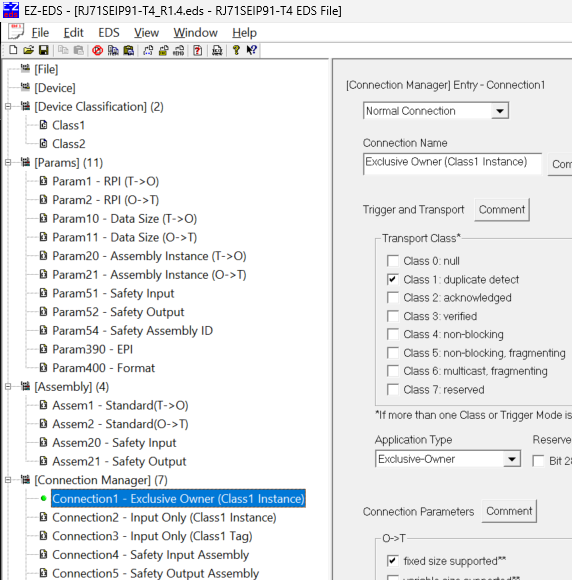

RJ71SEIP91-T4のInstance番号を知りたいので、EZ-EDS ツールでRJ71SEIP91-T4のEDS Fileを開きます。今回の記事で使用したいのはExclusive Owner接続なので、Connection Manager>Connection1をクリックしてください。

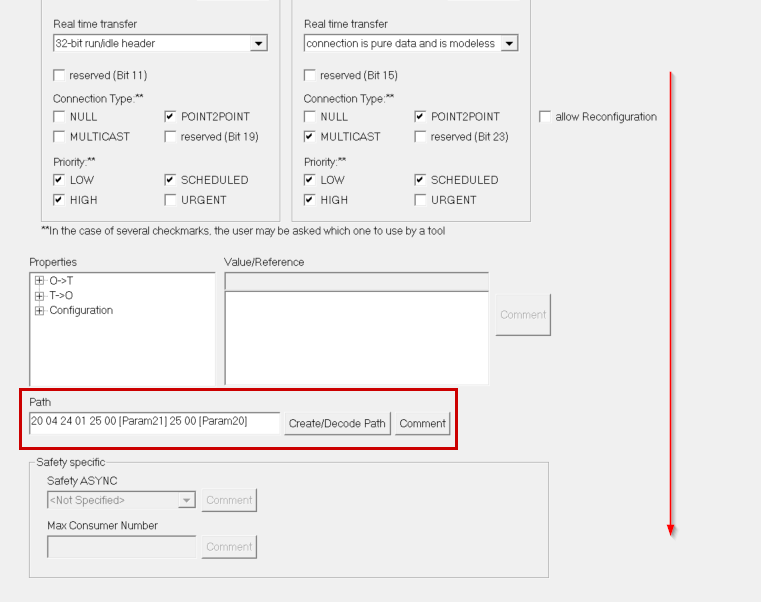

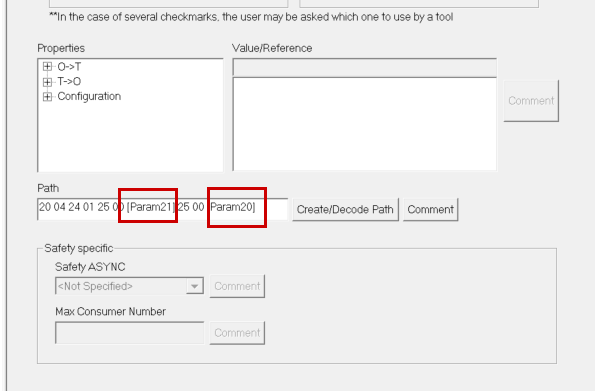

一番下にScrollするとConnection1 Exclusive Ownerの接続Pathが表示されます。

そこにParam21とParam20という2つの変数があります。

Param21=RJ71SEIP91-T4の出力データ、Param20=RJ71SEIP91-T4の入力データになります。

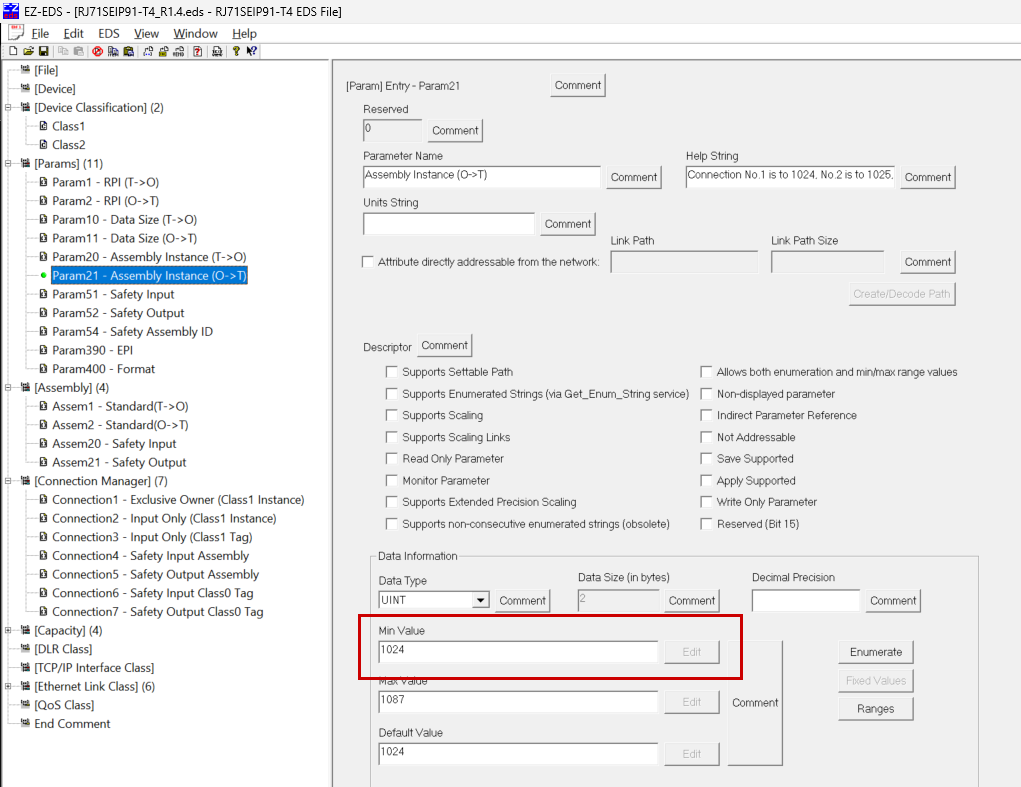

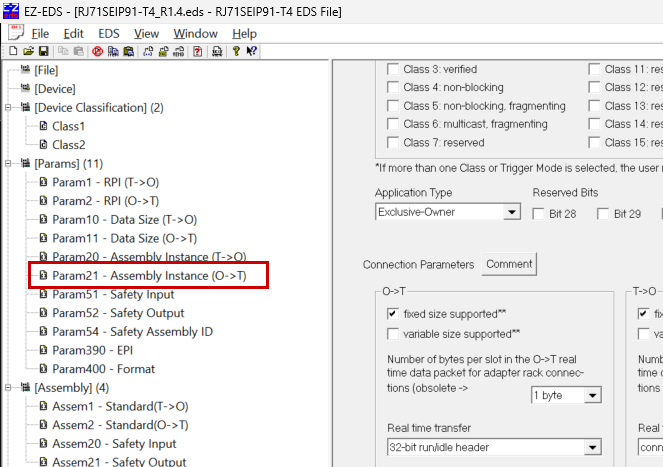

一旦EZ-EDS ツールからParams項目を開き、Param21‐Assembly instance O->Tを開きます。

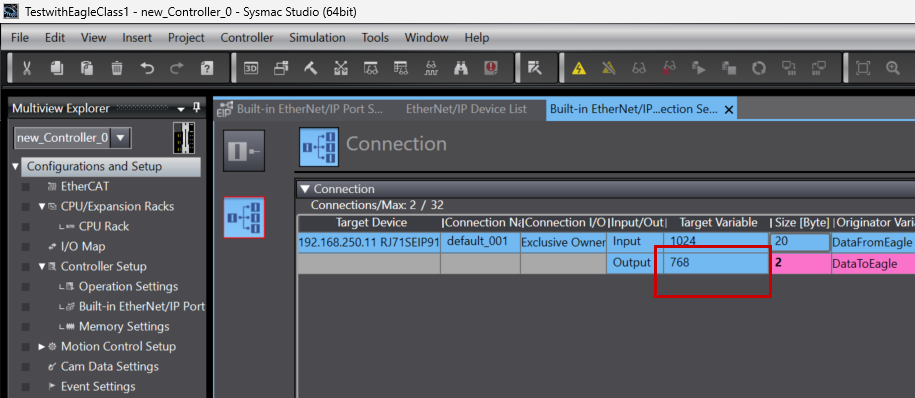

Min Valueが1024、Maxは1087、そしてDefaultは1024と明記されていますので、Param21が1024から始まることがわかります。前回の記事でRJ71SEIP91-T4が1Portあたり最大のClass1通信数は64までと言いましたが、1024+64‐1=1087なので、丁度64Connectionになります。

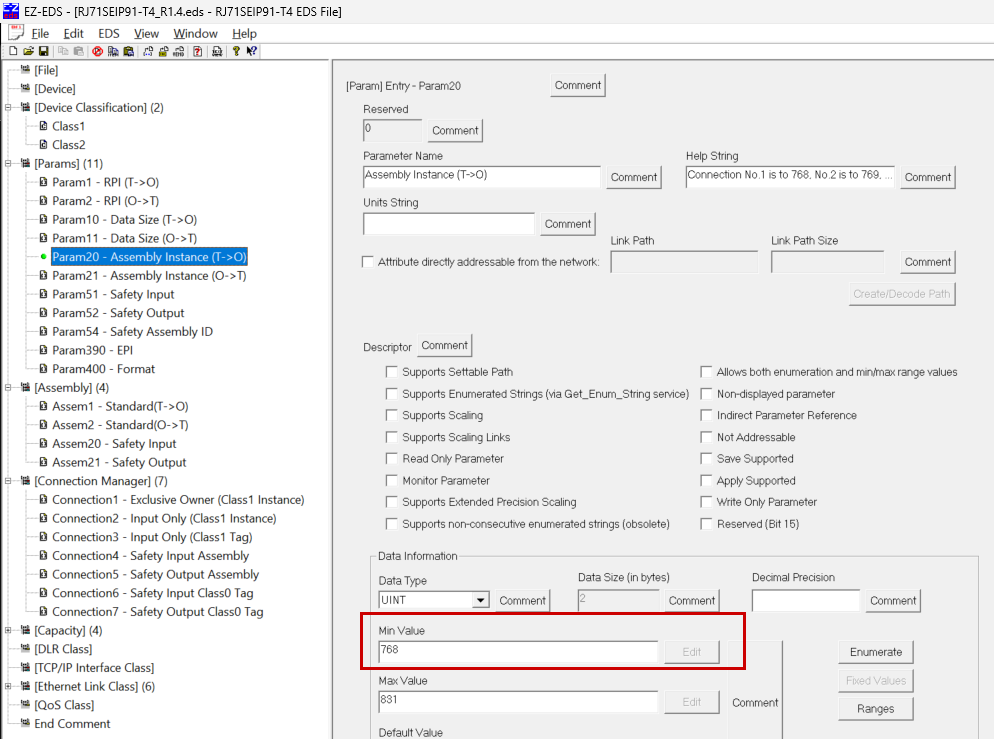

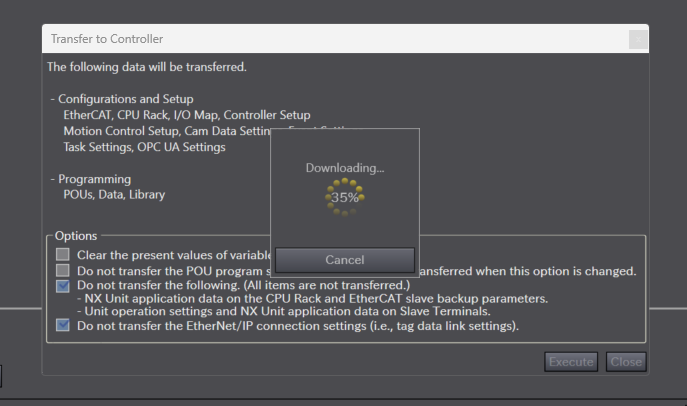

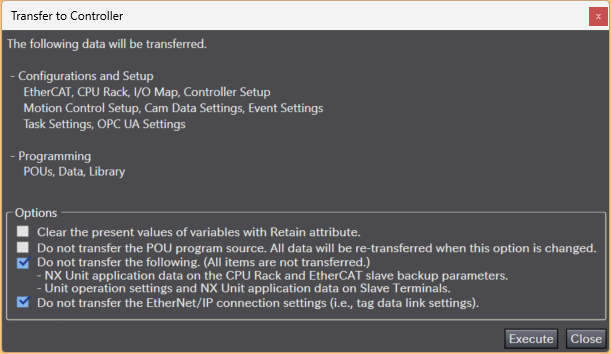

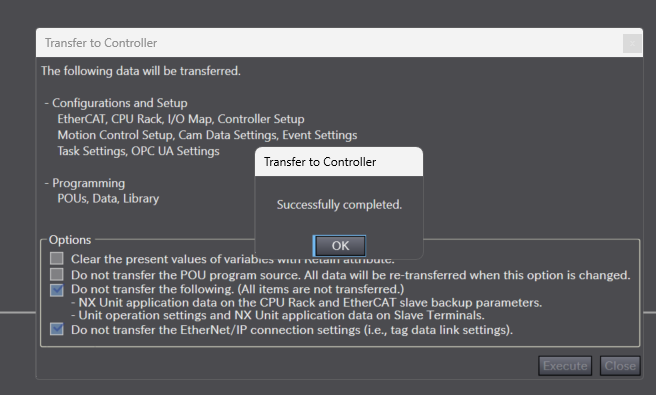

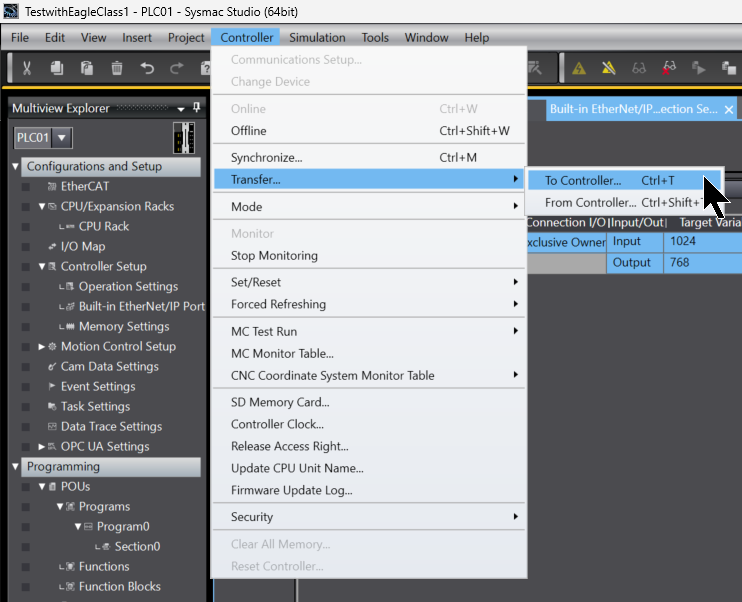

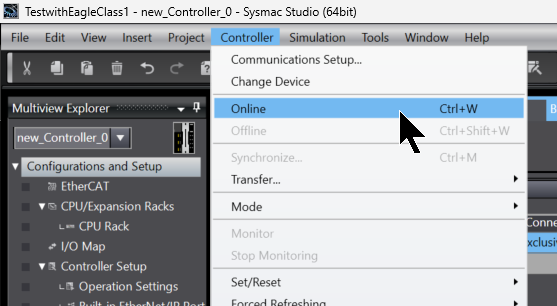

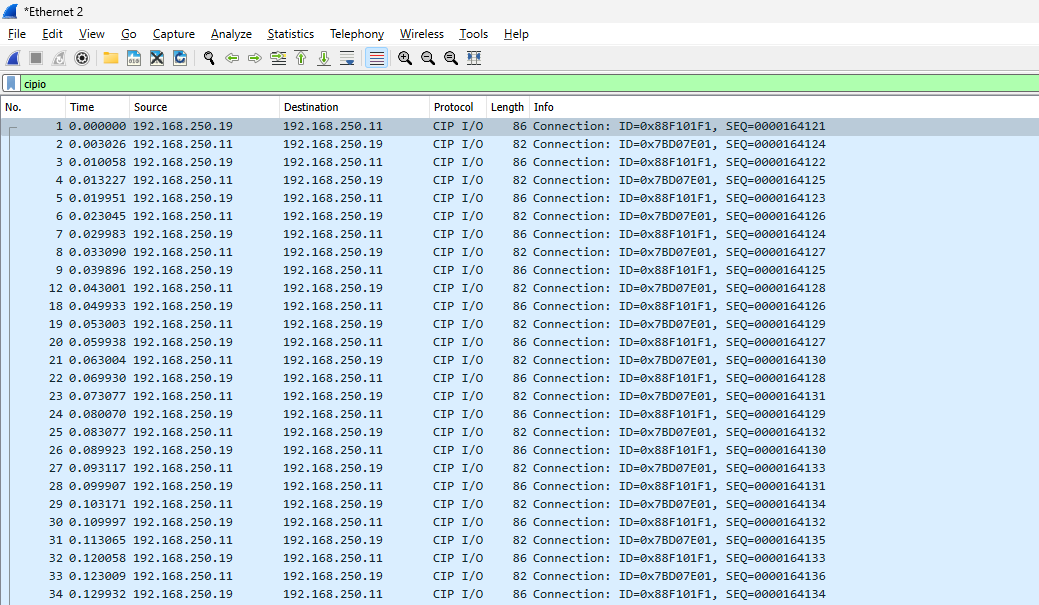

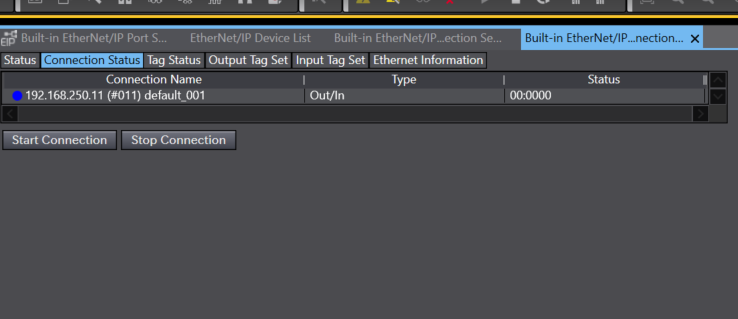

次はParam20‐Assembly instance T->Oを開きます。Min Valueが768、Maxは831、そしてDefaultは768と明記されていますので、Param20が768から始まることがわかります。前回の記事でRJ71SEIP91-T4が1Portあたり最大のClass1通信数は64までと言いましたが、768+64‐1=831なので、丁度64Connectionになります。
