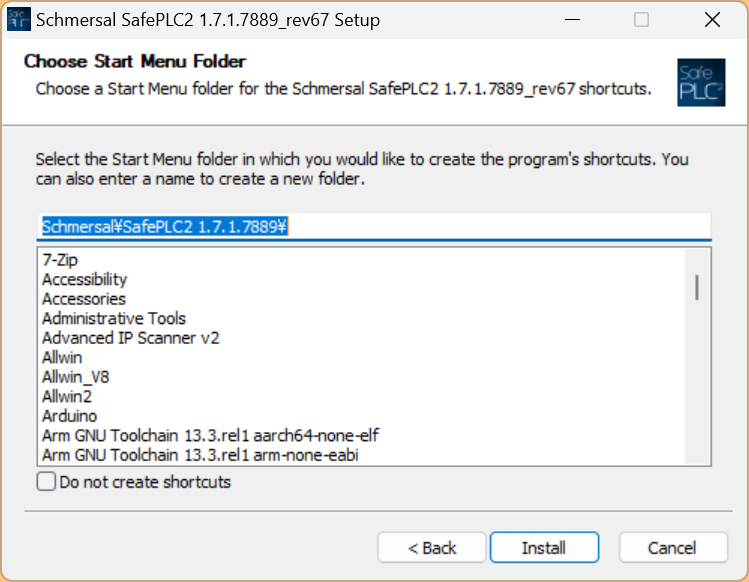

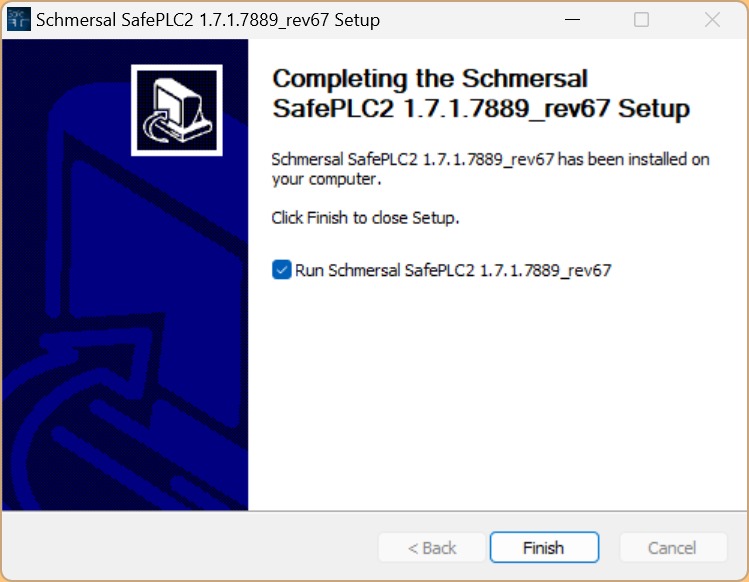

こちらは新しいシリーズで、Schmersal社のPSC1-C-100-FB1 Safety Controllerを利用し様々な記事を展開していきます。最初はツールのインストールと簡単な操作から始めます。

さ、FAを楽しもう。

Reference Video

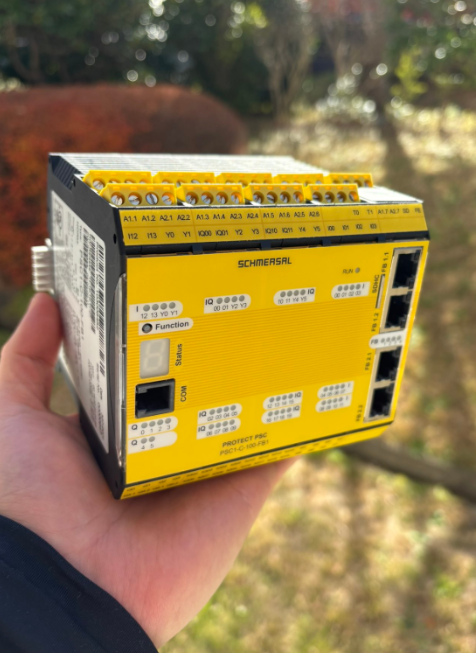

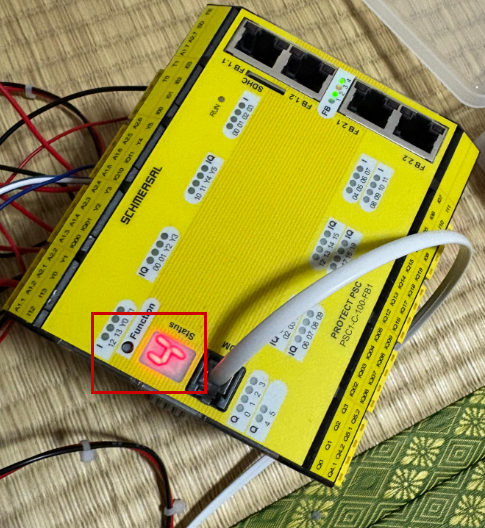

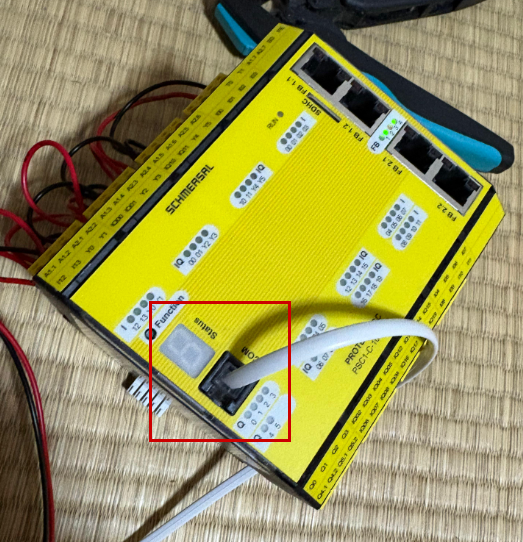

PSC1-C-100-FB1

これからの現場は、安全に関する検討と安全機能の実現するために、使いやすさに対する要求の高まりや新たな規範的要件で、今日の機械はますます複雑になっています。さらに、絶えず変化する市場には迅速な対応が要求され、モジュール式で拡張しやすいコンセプトが求められます。

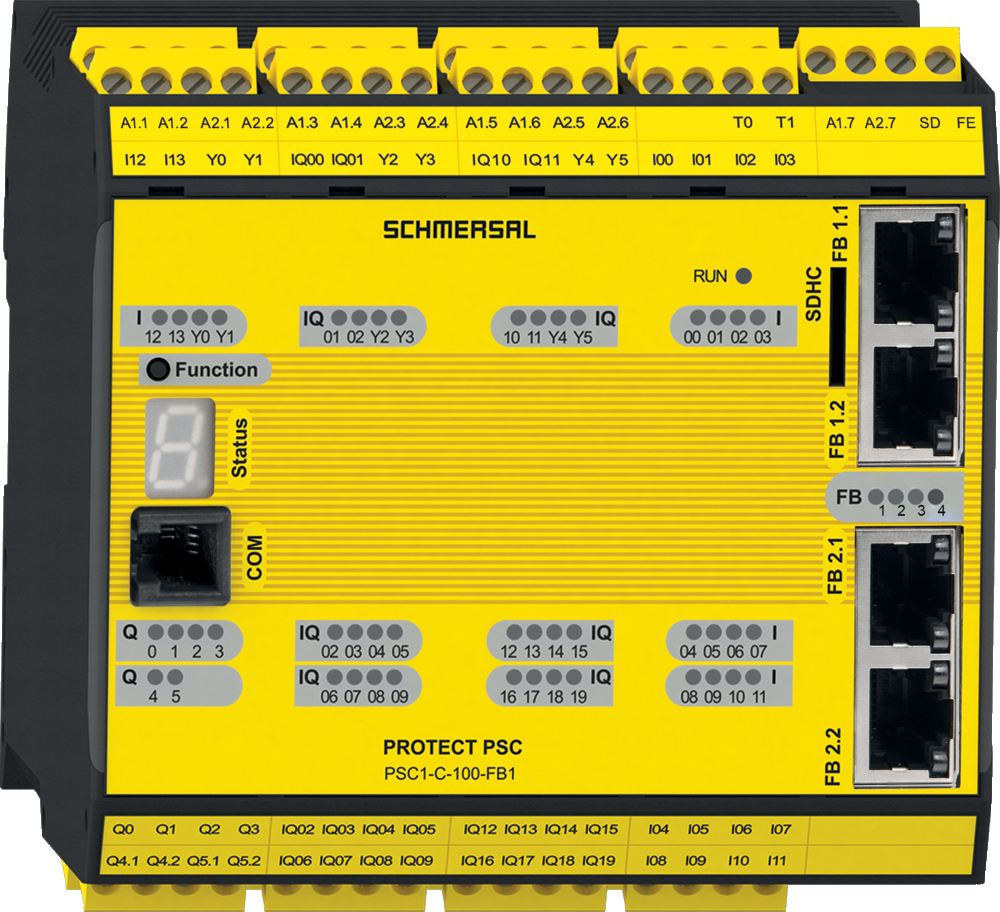

今回のシリーズで紹介するセーフティ・コントロール・システムPSC1は、非常停止スイッ

チ、防護扉スイッチ、ライトグリッド、追加の機械式および電子式セーフティ・スイッチギアの信号処理用のI/O拡張モジュールを備えた、自由にプログラム可能なコンパクトなセーフティ・コントローラで構成されています。

さらに、多くの機能を使って軸をモニターすることもできる。ユニバーサル通信インターフェースを使用して、すべての標準フィールドバスシステムに接続できます。

How to Read Order?

こちらはPSC1安全コントローラーの製品番号の見方です。

✓特徴

セーフティ・コントロール・システムPSC1は以下の特徴があります。

機械指令 2006/42/EC 附属書 IV に従った安全なロジック制御
IEC 61508 / IEC 62061、PL eおよびCat.に準拠したSIL 3までの安全機能。 4（EN ISO 13849-1に準拠
最大272入力/出力のモジュラー拡張
安全な2A p-スイッチング半導体出力、安全なp-/n-スイッチング半導体出力に切り替え可能
自由にプログラム可能な入力/出力
最大12軸までのEN 61800-5-2に準拠した安全ドライブ監視 (SDM – Safe Drive Monitoring)
ユニバーサル通信インターフェース
- すべての標準フィールドバスシステムをサポート
- ソフトウェアによるフィールドバスプロトコルの設定とリセット
- シュメアザールSDバスゲートウェイを標準フィールドバスシステムに統合
オプション
- イーサネット経由の安全なリモートI/O 安全なデバイス間通信（SDDC）
- イーサネット安全マスタ間通信(SMMC)による安全な相互通信

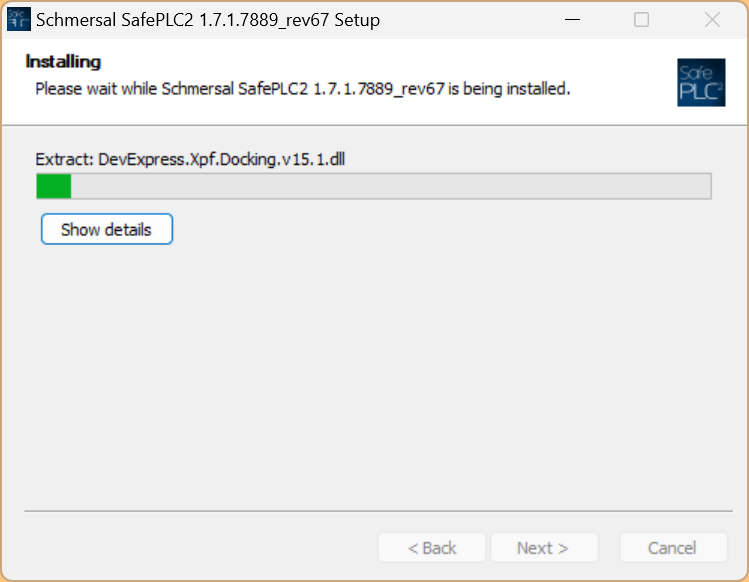

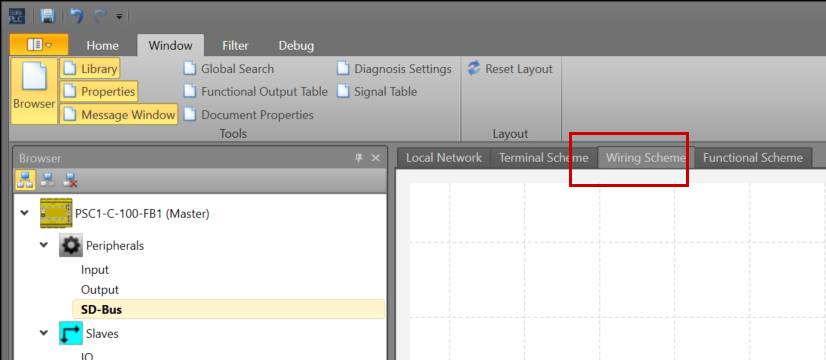

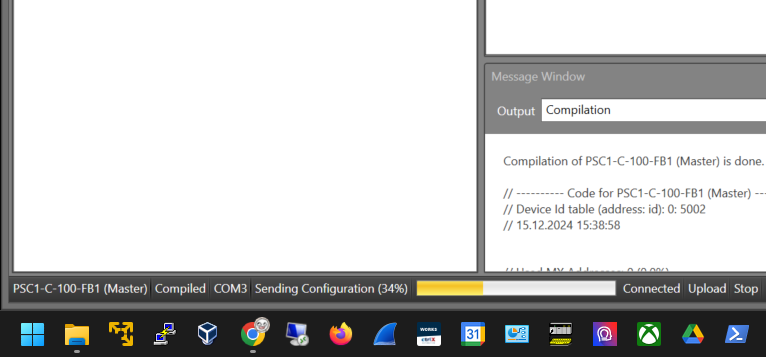

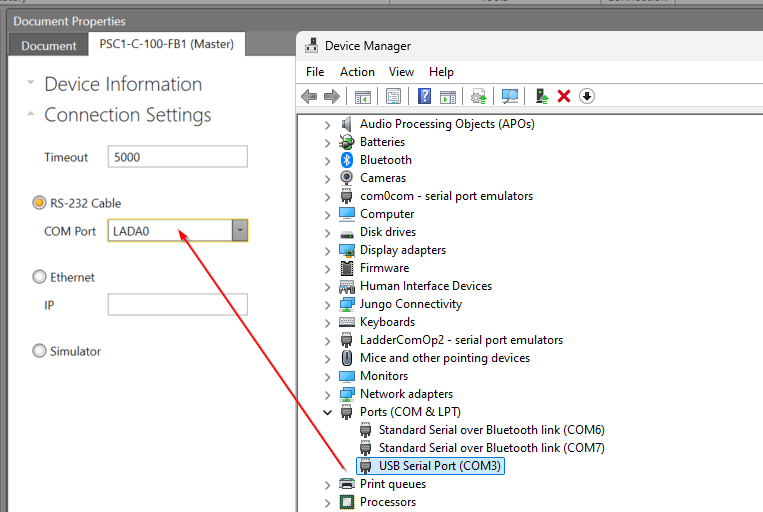

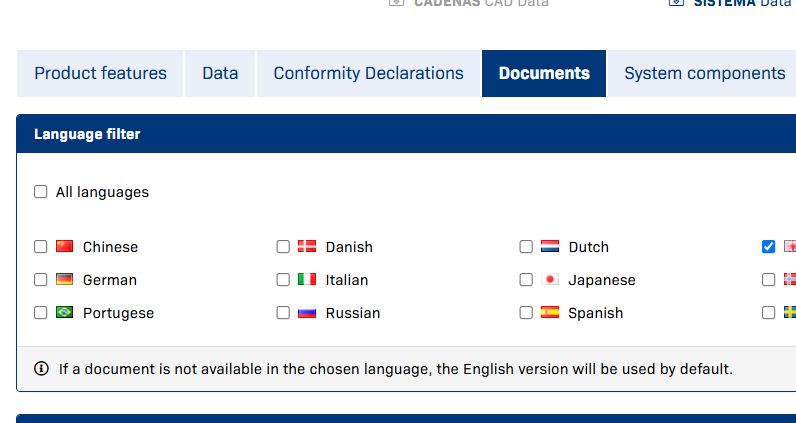

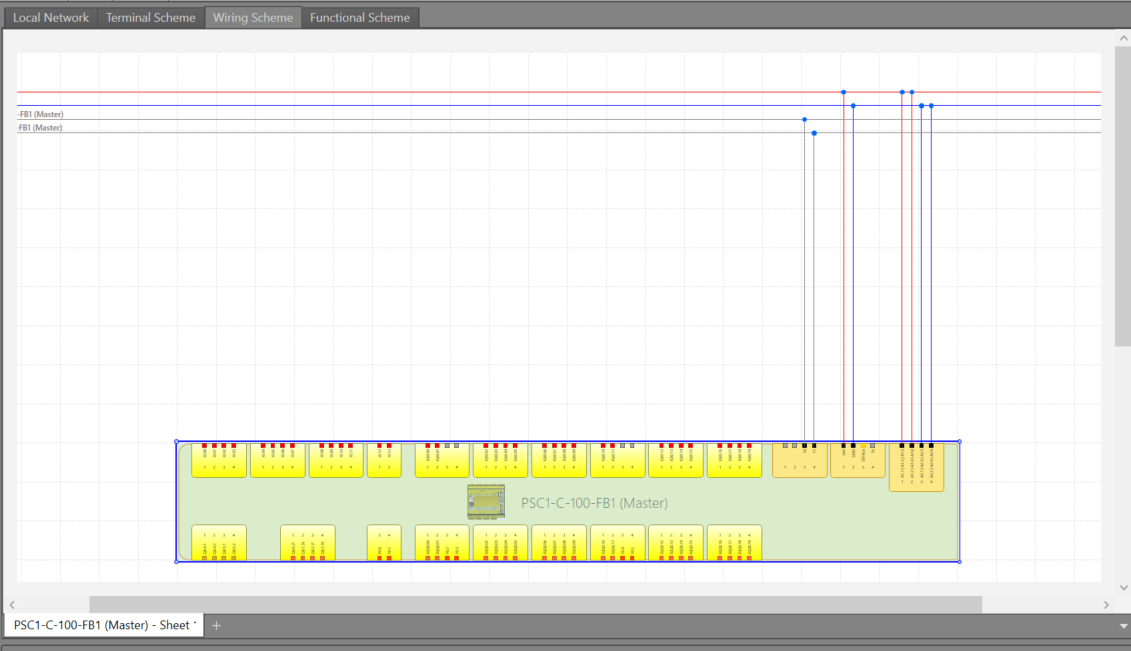

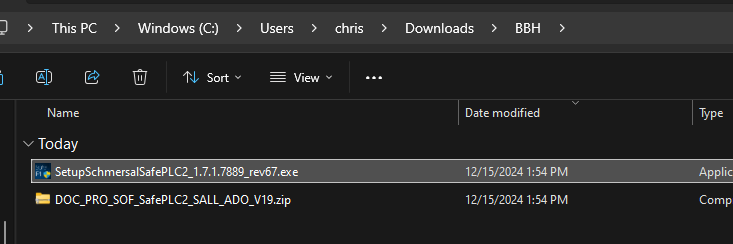

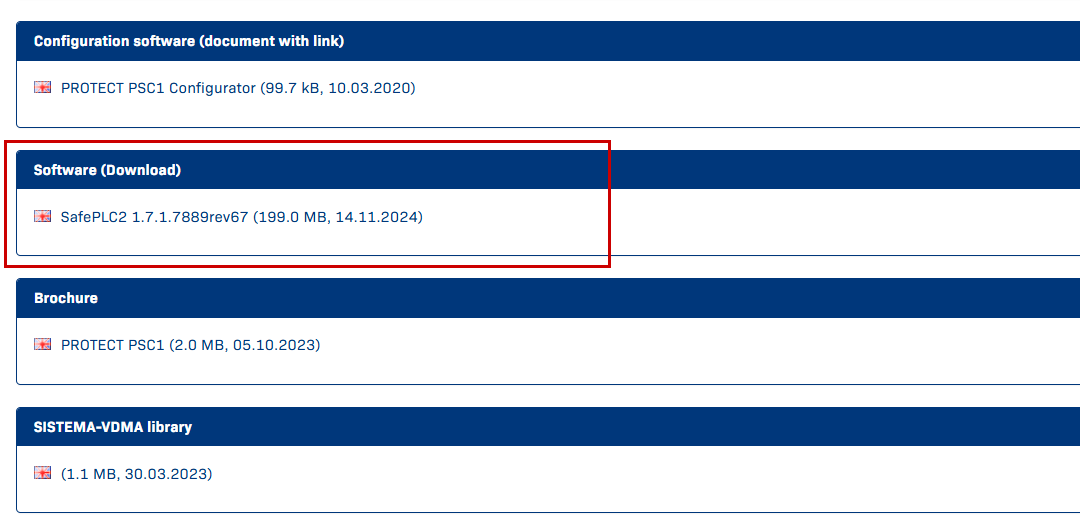

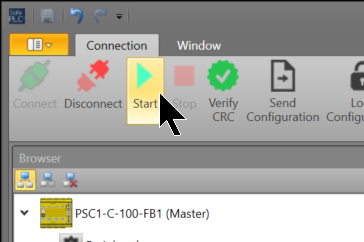

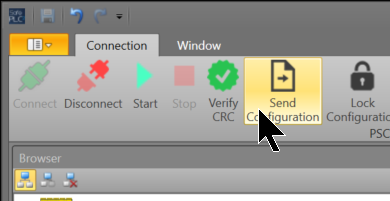

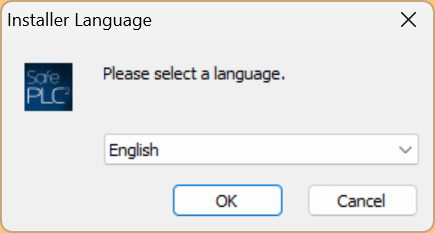

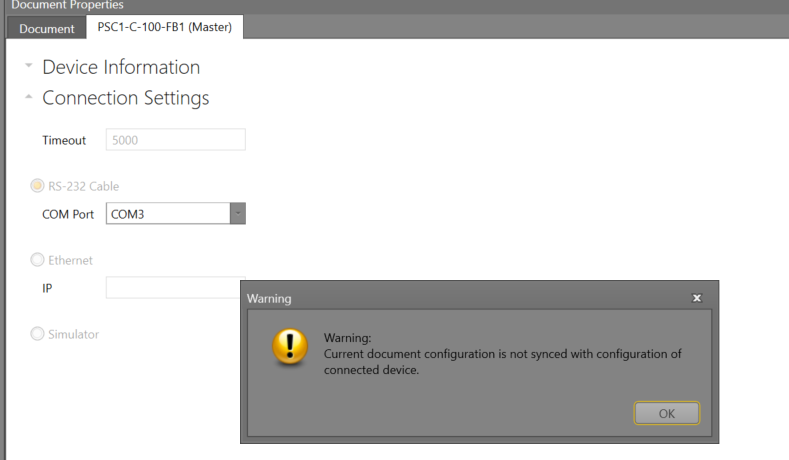

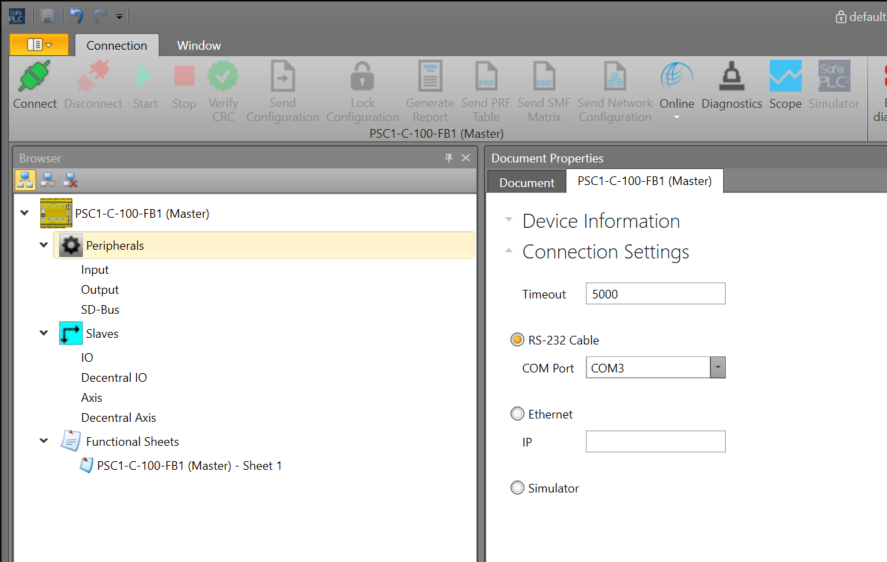

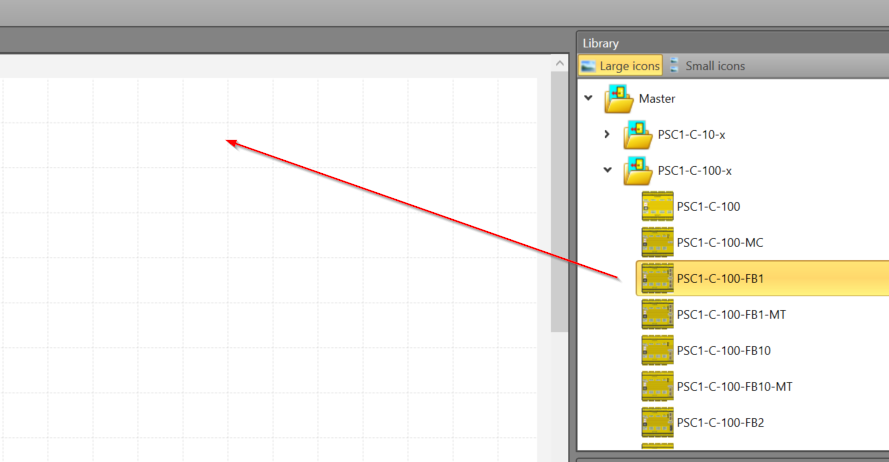

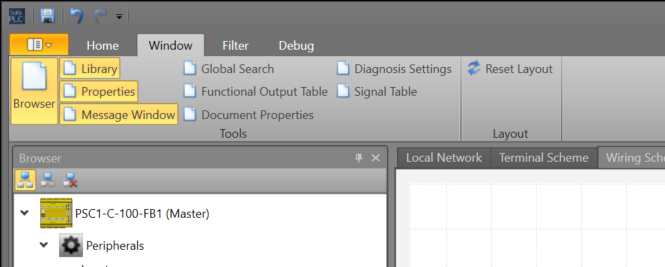

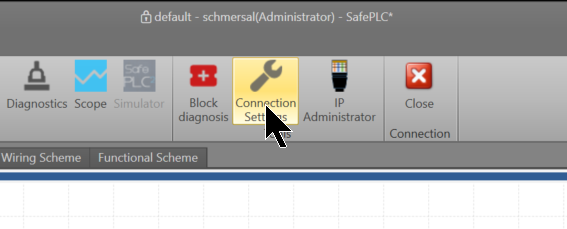

✓プログラミング・ソフトウェア SafePLC2

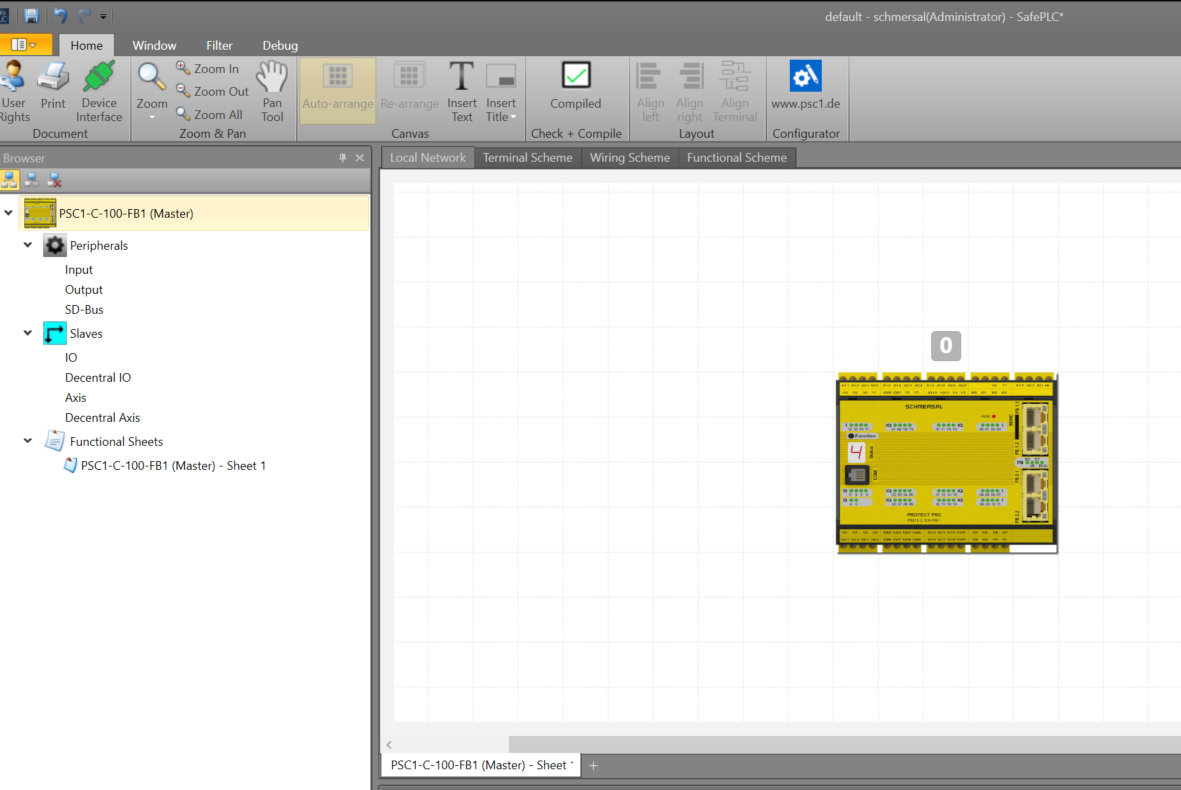

セーフティ・コントロール・システムPSC1はSafePLC2を使用し安全プログラムを作成します。

モダンで直感的な開発環境
あらかじめ設定された要素により、プログラムの作成ya
簡素化検証も容易
各種検索機能によるプログラミング支援
異なる色表示とステータスメッセージによる簡単な信号追跡
ロジック、セーフドライブモニタ、SDバス、エンコーダエレメント用の実践的なライブラリ
設定可能なユーザー権限
オフラインシミュレーション

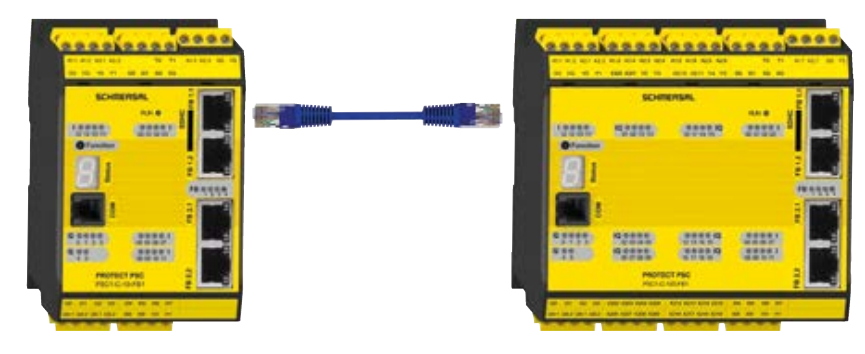

✓SAVE CROSS COMMUNICATION

ETHERNET SMMC (SAFETY MASTER TO MASTER COMMUNICATION)

セーフティクロスコミュニケーションは、ローカルイーサネットSMMC通信を介してデータを安全に交換するために、セーフティコントローラのコンポジットとして使用されます。

エマージェンシーストップ信号やソレノイドインターロックからの信号が連結された完全なシステム（個々のシステムコンポーネントで構成）では、この要件は安全な相互通信を使用することで解決できます。

また、安全なクロス通信、安全なリモートI/O通信と上位制御のためのフィールドバス通信の同時動作が可能です。

最大4台のコンパクトコントローラPSC1との安全な相互通信
コンパクトコントローラPSC1-C-10とPSC1-C-100の混在自由（-FB1と-FB2のみ）

✓SAFE REMOTE I/O COMMUNICATION

PSC1-C-100シリーズのFB1およびFB2との組み合わせ、リモートI/O拡張モジュールPSC1-E-37-14DI-4DO-2RO-RIOは、分散型アプリケーションの要件に対応しています。

通信はイーサネットSDDCプロトコルで行われており、ユニバーサル通信インターフェースを介した安全なクロスI/O通信とリモートI/O通信の同時操作が可能です。

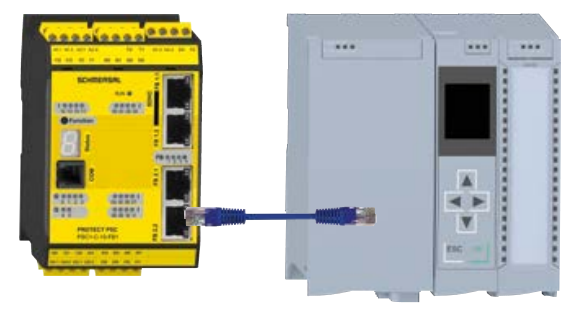

✓UNIVERSAL COMMUNICATION INTERFACE

ユニバーサル通信インターフェースを使用して、必要なフィールドバスプロトコルをソフトウェアでマニュアル選択できます。アクティブなフィールドバスプロトコルと並行して、PSC1制御システム内のローカル通信はEthernet SDDCとSMMCを介して実現できます。これはPSC1-C-100シリーズのFB1とFB2との組み合わせで可能です。
