今回の記事はDELTA MOTION社のECATモジュールと安川電機のServopack SigmaXとEtherCAT通信するとき、EtherCAT Telegramに追加情報(例えばError Code・回転層)を設定する方法を紹介します。
さ、FAを楽しもう。

Reference Link
http://soup01.com/ja/category/deltamotioncontrol/
http://soup01.com/ja/category/yaskawa%e5%ae%89%e5%b7%9d%e9%9b%bb%e6%a9%9f/
前書き
いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full@桜 八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。
技術は独り占めせず、届けるもの
私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。
また、もしあなたの現場で…
- 「このPLCとデバイスの組み合わせ、ちゃんと動くのかな?」
- 「EtherCAT通信でうまくいかない部分を検証してほしい」
- 「新しいリモートI/Oを試したいけど社内に検証環境がない」
など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します(ご希望に応じて匿名対応も可能です)。
支援のかたち
現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。
メンバーシップ(ラジオの応援)
Fullさんとのラジオをより充実させるための支援プランです。
https://note.com/fulhause/membership/join
Amazonギフトリスト
コンテンツ制作に必要な機材・書籍をリストにしています。
https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share
Patreon(ブログ・動画活動への応援)
月額での小さなご支援が、記事の執筆・検証環境の充実につながります。
https://www.patreon.com/user?u=84249391
Paypal
小さな支援が大きな力になります。
https://paypal.me/soup01threes?country.x=JP&locale.x=ja_JP
知ってたら助かること、届けたいだけです
あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。
soup01threes*gmail.com
技術はひとりじゃもったいない。
Implementation

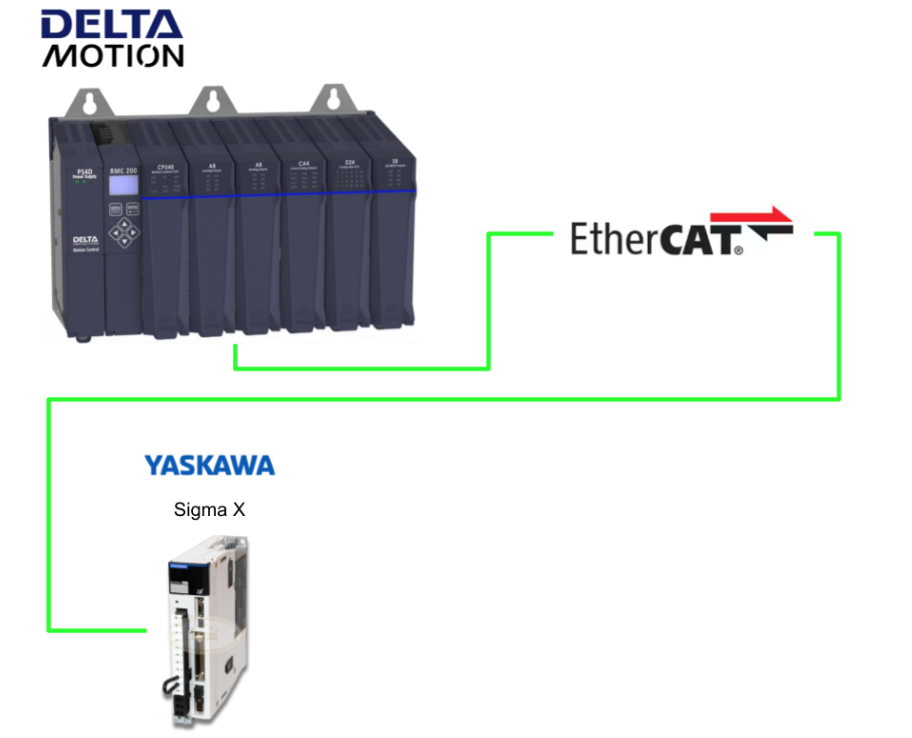

今回使用してるのはDelta Motion社のRMC200コントローラー+ECAT EtherCATマスターモジュールです。下図ではすでにECATモジュールと安川電機のServopack とEtherCAT通信をセットアップしてた状態です。
PDO Mapping
EtherCAT SlaveのServopackをクリックし、該当するSlaveの設定画面を開きます。
今回は安川電機のServopackに回転数をEtherCAT のFrameに追加したいので、PDO Mappingをクリックします。
実はこのプロジェクトにすでにError CodeをEtherCAT Frameに追加済みです。
PDOに新しいエントリーを挿入する
新しいElementをEtherCAT Frameに追加するため、いま使用中のPDO Mappingを選び>Editをクリックします。
Edit PDO画面が表示されます。
Addボタンで新規Entriesを追加します。
CoE Object-Dictionaryリストが表示されます。
今回は安川電機のServopackのモーター回転数をEtherCAT Frameに追加したいので、0x606Cを選択してください。
Done!Velocity Actual Valueが追加され、最後はOKで設定を適用します。
Done!
EtherCATコンフィギュレーションのダウンロード
最後はEtherCATの設定をECATモジュールにDownloadしましょう。
結果
SigmaWINツールを起動し、安川電機のServopackと接続します。そしてDelta Motionに書き込んだEtherCATパラメータがServopackに反映されたかを確認しましょう。
Basic Functions>Edit Parametersをクリックします。
CatalogからEtherCATをクリックします。
PnC70は606C0020に格納され、それはServopackのモーター回転速度になります。
先程追加したエラーコードEntryにもエラーコードが格納されています。
そしてServopackのモータが回転してるとき、その回転速度もEtherCAT経由でECATモジュールに送信し確認できます。
