OMRON#DX1_Part01_三菱QCPUのレジスタを収集→CSVに保存しよう

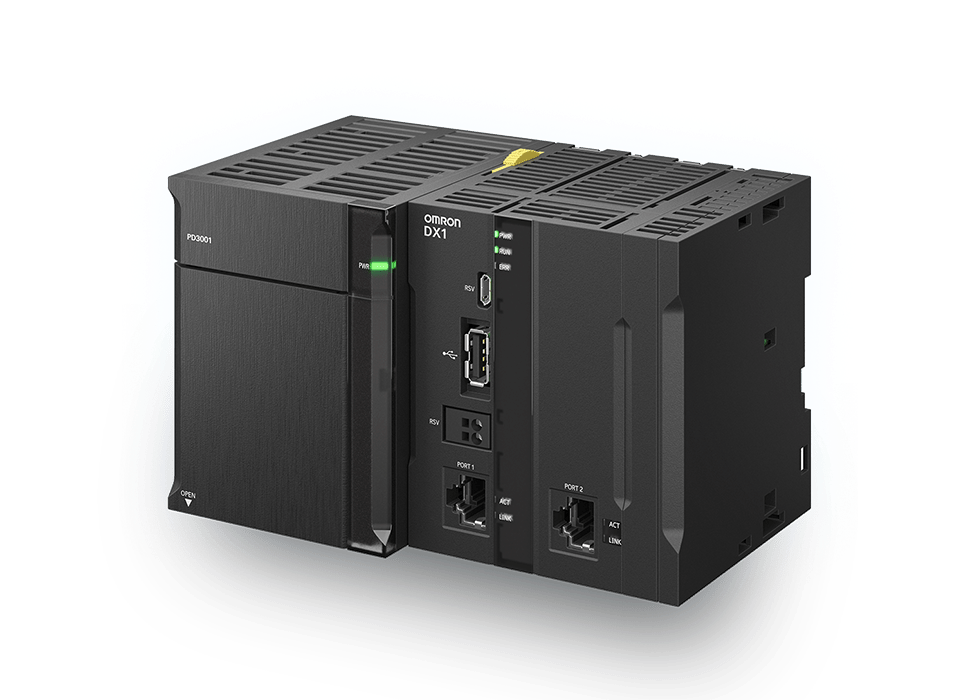

こちらは新しいシリーズで、実はOMRONが2025年10月1日に新しい製品データフローコントローラ DX1を発売開始しました。そのDX1コントローラーにはノーコード・設備の後付け可能・多彩なテンプレート搭載という色々な特徴があります。また、実機なくてもSpeeDBeeSynapseのTrial版をインストールし、2時間の無料テストSoftwareを実際の操作や体験できます。

さ、FAを楽しもう。

前書き

いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full@桜 八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。

技術は独り占めせず、届けるもの

私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。

また、もしあなたの現場で…

  • 「このPLCとデバイスの組み合わせ、ちゃんと動くのかな?」
  • 「EtherCAT通信でうまくいかない部分を検証してほしい」
  • 「新しいリモートI/Oを試したいけど社内に検証環境がない」

など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します(ご希望に応じて匿名対応も可能です)。

支援のかたち

現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。

メンバーシップ(ラジオの応援)

Fullさんとのラジオをより充実させるための支援プランです。

https://note.com/fulhause/membership/join

Amazonギフトリスト

コンテンツ制作に必要な機材・書籍をリストにしています。

https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share

Patreon(ブログ・動画活動への応援)

月額での小さなご支援が、記事の執筆・検証環境の充実につながります。

https://www.patreon.com/user?u=84249391

Paypal

小さな支援が大きな力になります。

https://paypal.me/soup01threes?country.x=JP&locale.x=ja_JP

知ってたら助かること、届けたいだけです

あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。

soup01threes*gmail.com

https://x.com/3threes2

技術はひとりじゃもったいない。

ツールをダウンロード

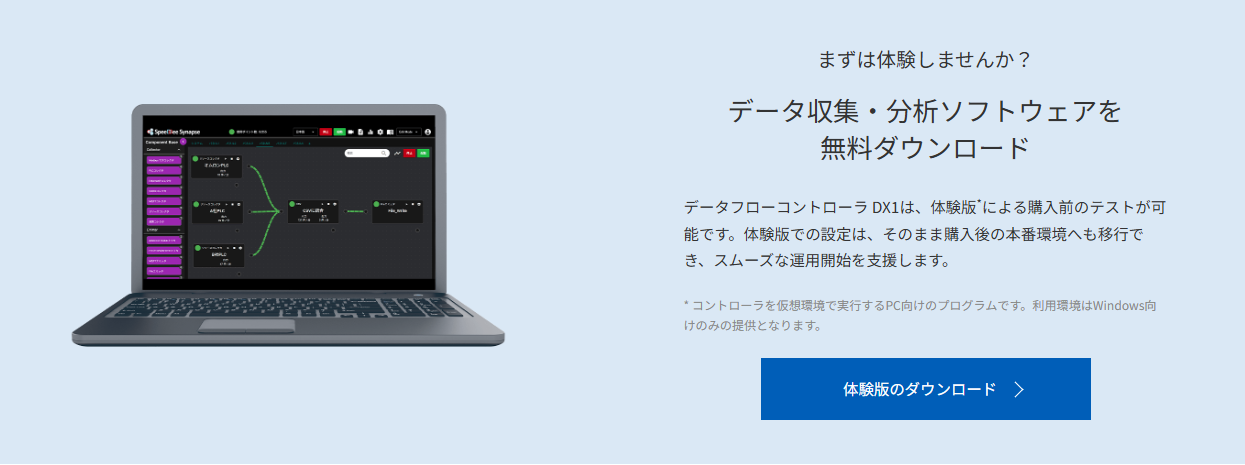

下記のLinkからTrial VersionのツールをDownloadできます。

https://www.fa.omron.co.jp/product/promotion/dx1/

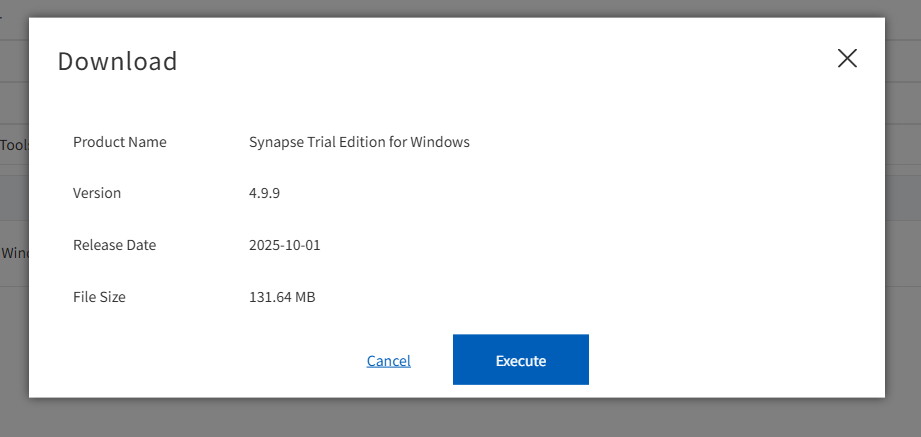

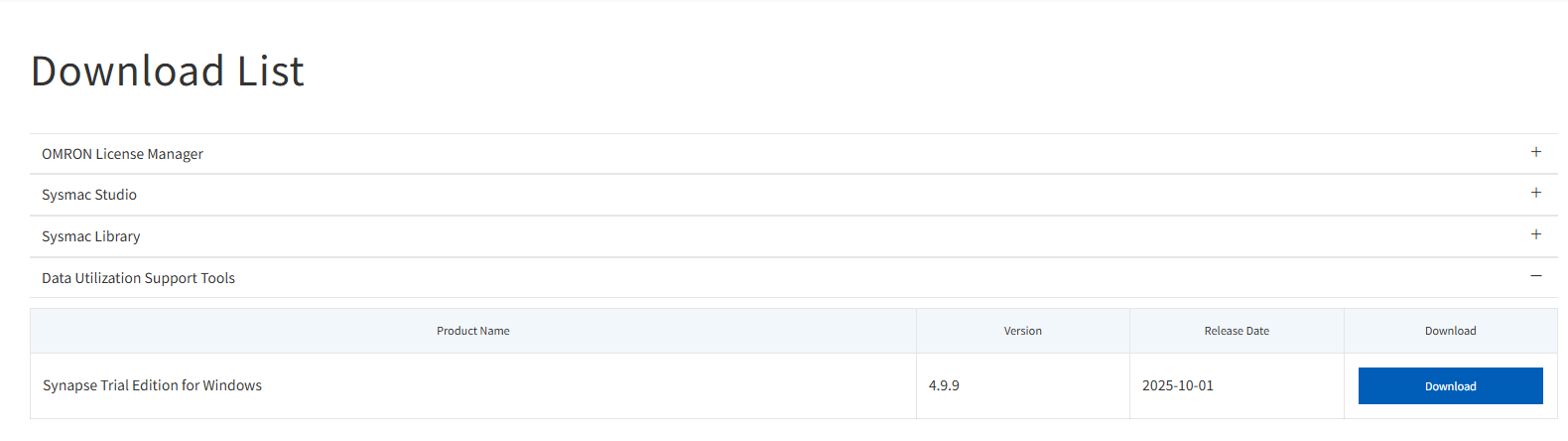

Data Utilization Support ToolsからSynapee Trial Edition for WindowsをDownloadします。

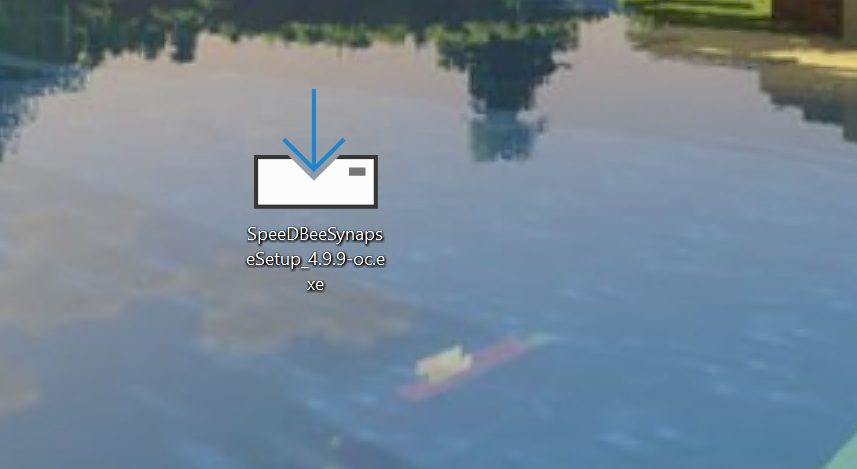

下図のようなセットアップFILEがDownloadされました。

インストール

先ほどDownloadしたInstallerを起動します。

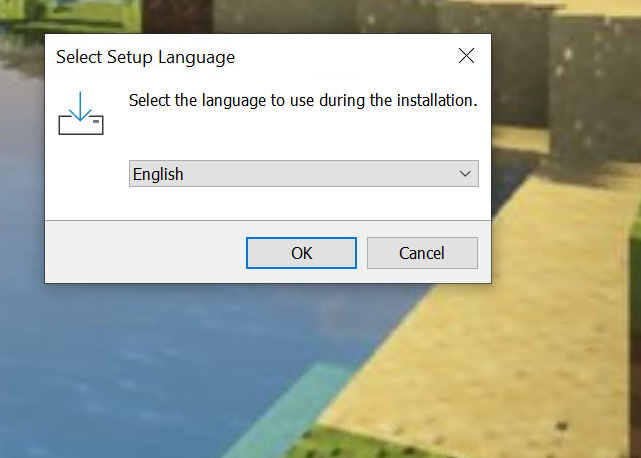

セットアップの言語を設定し、OKで進みます。

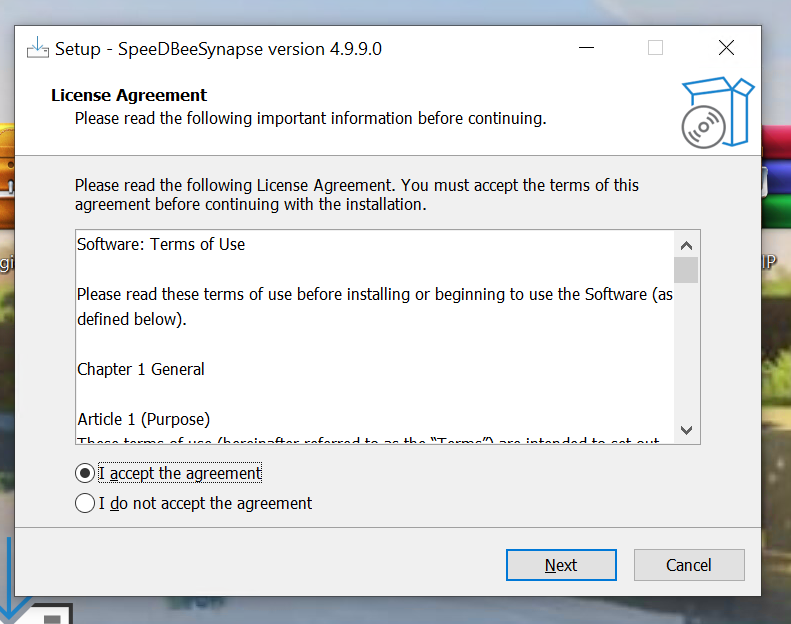

ライセンスに同意し、Nextで進みます。

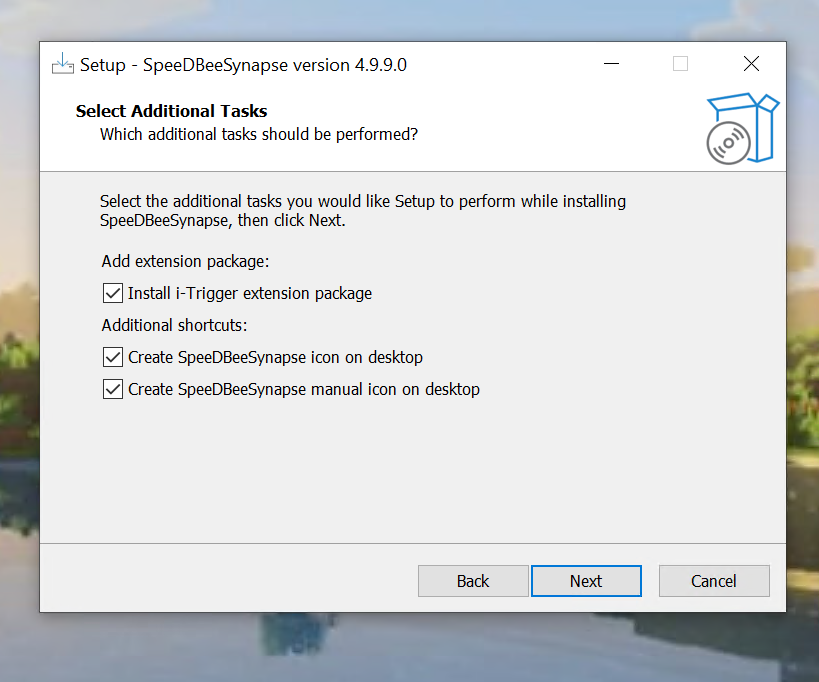

Nextで進みます。

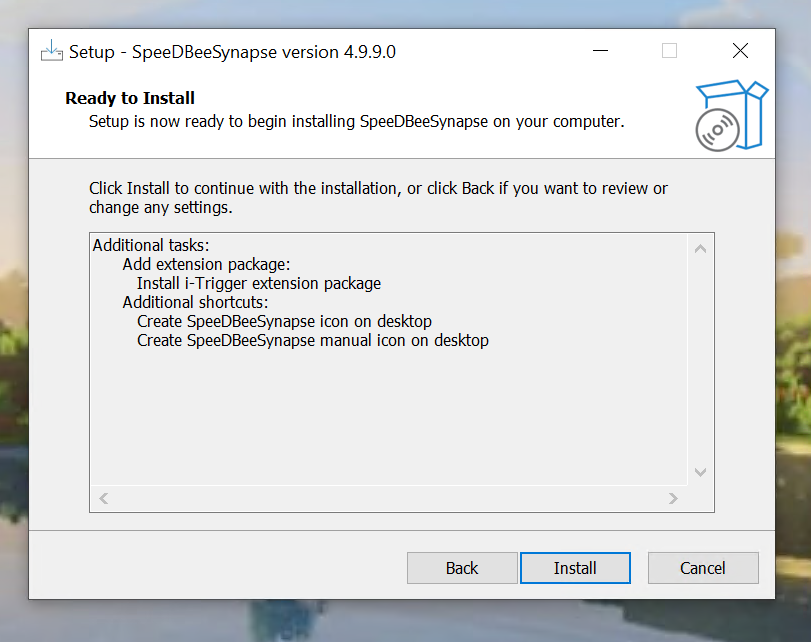

Installをクリックします。

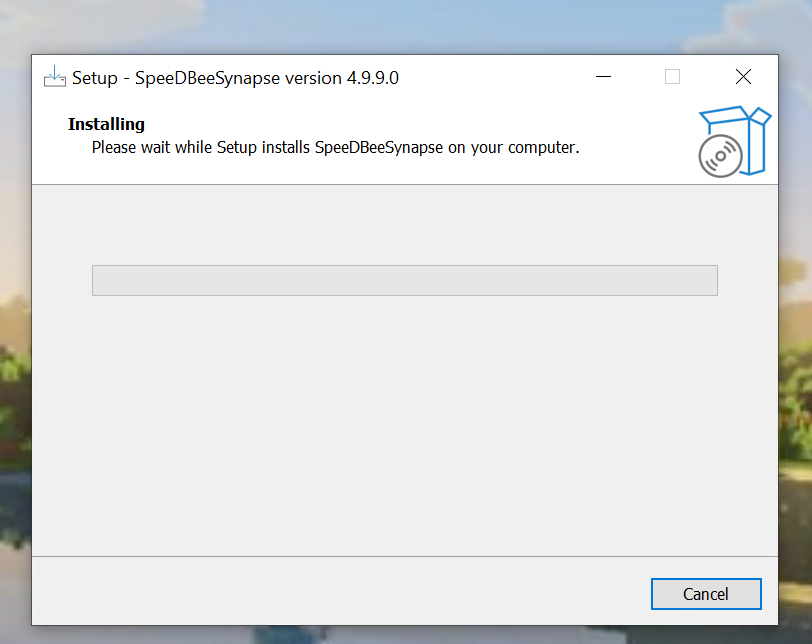

しばらく待ちます…

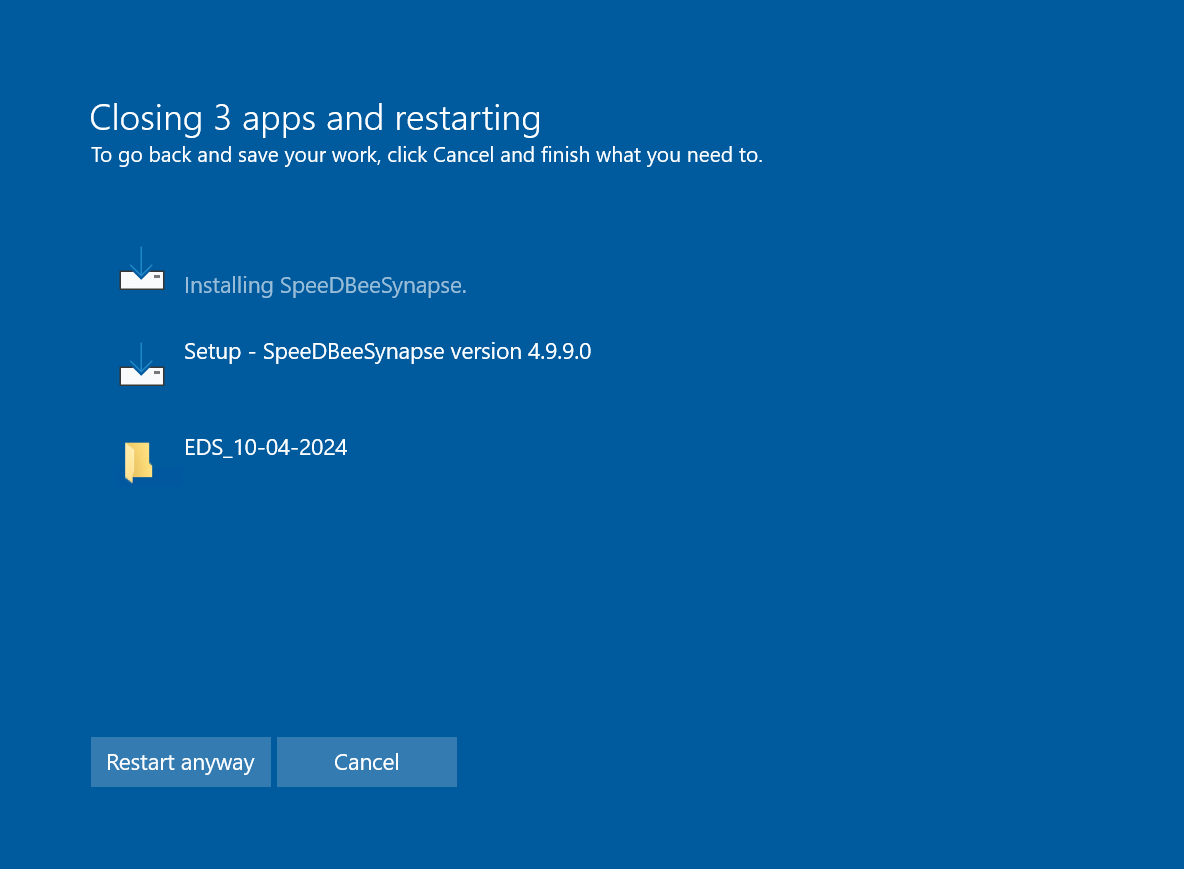

そしてパソコンが強制的に再起動します。

Implementation

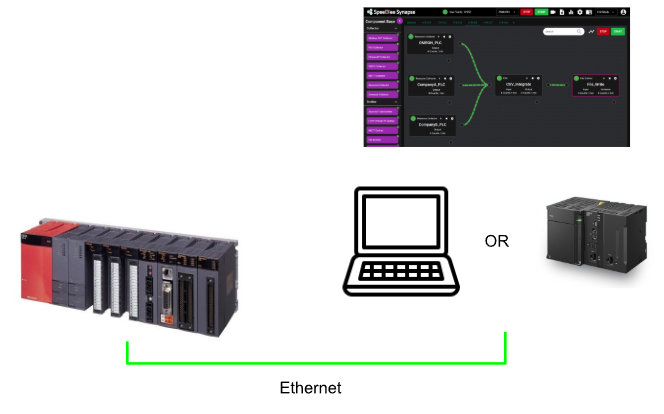

こちらは今回の構成です。三菱のQCPUとOMRONのDX1もしくはSpeeDBeeSynapseのTrial VerとEthernetで接続し、レジスタデータを収集→CSV FILE保存する。

三菱QCPU側

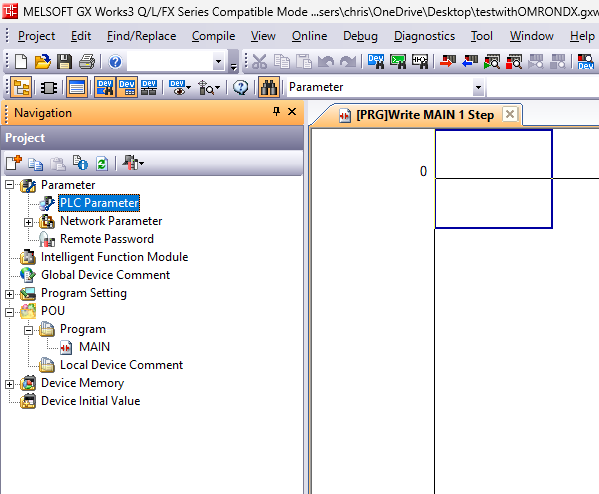

最初に三側を設定します。Parameter→PLC Parameterをクリックします。

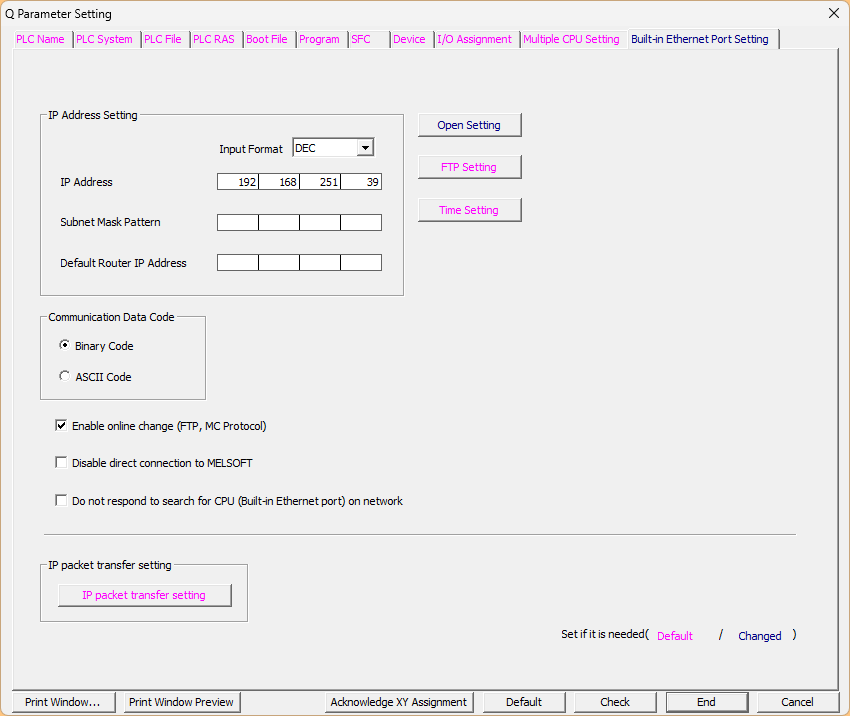

Built in Ethernet Port Setting→IP Addressを設定します。

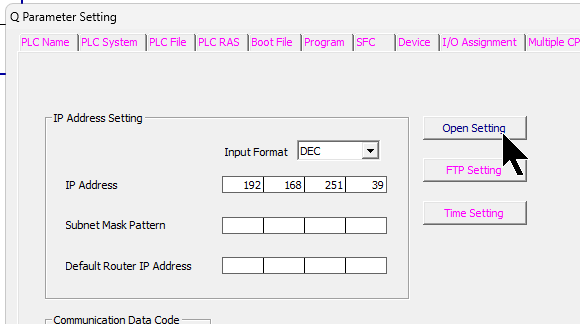

次はOpen Setting を開きます。

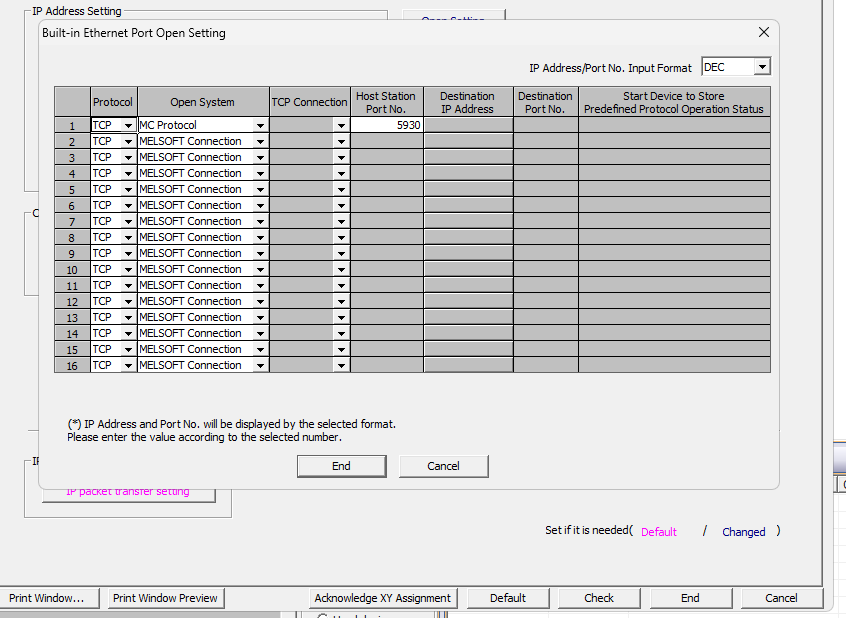

ProtoclをTCPに設定し→Open SystemをMC Protocolに選択します。

最後はMC Protocolの使用Portを入力し、設定を三菱のQPLCに転送します。

初めてのプロジェクトを作ろう

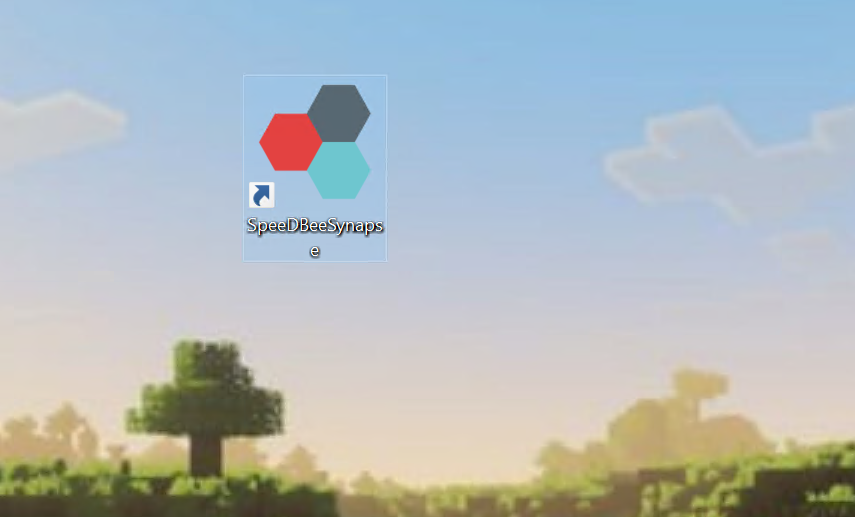

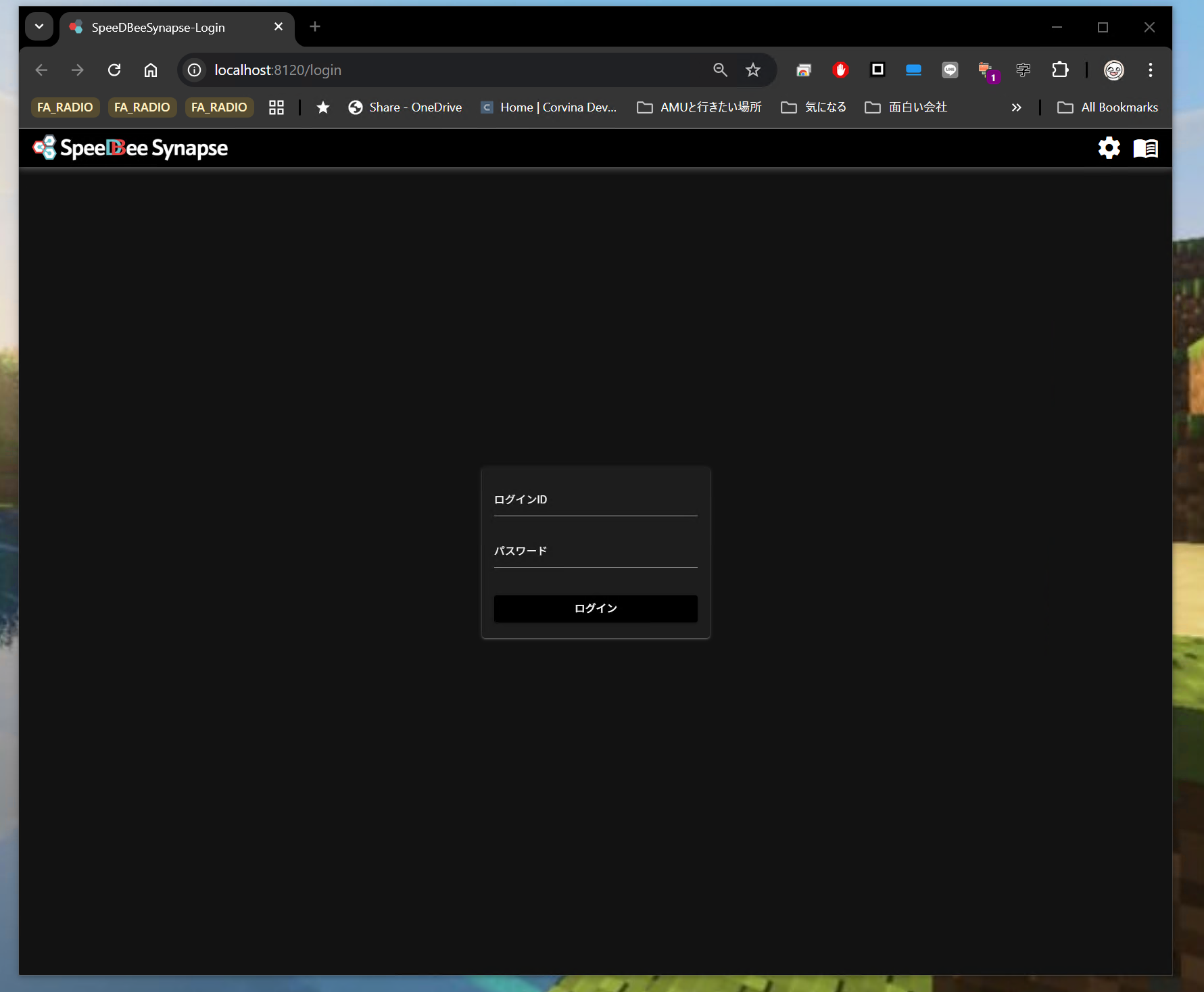

先ほどインストールしたSpeeDBeeSynapseを起動します。

Done!

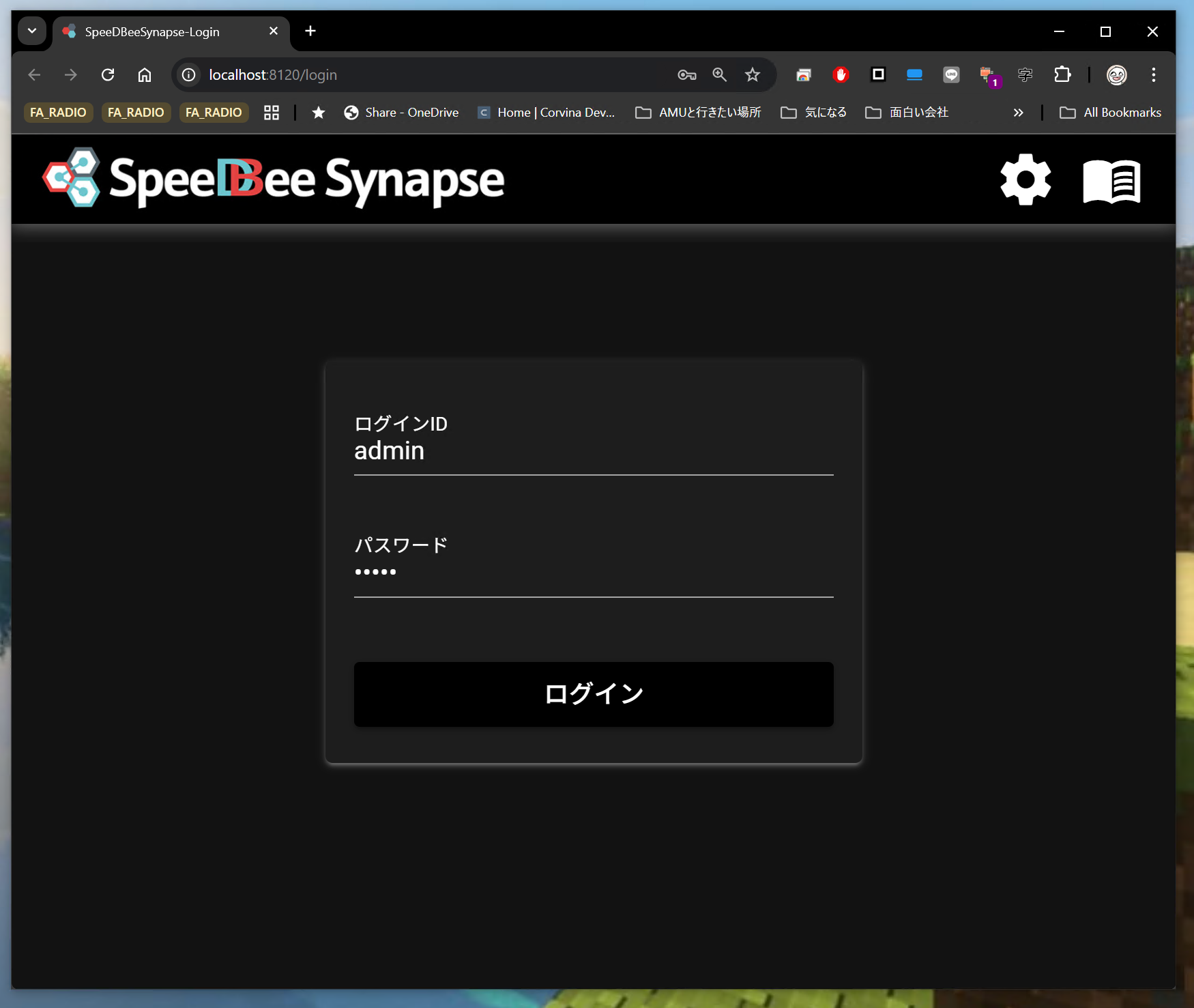

DefaultではUser NameとPasswordにもadminです。

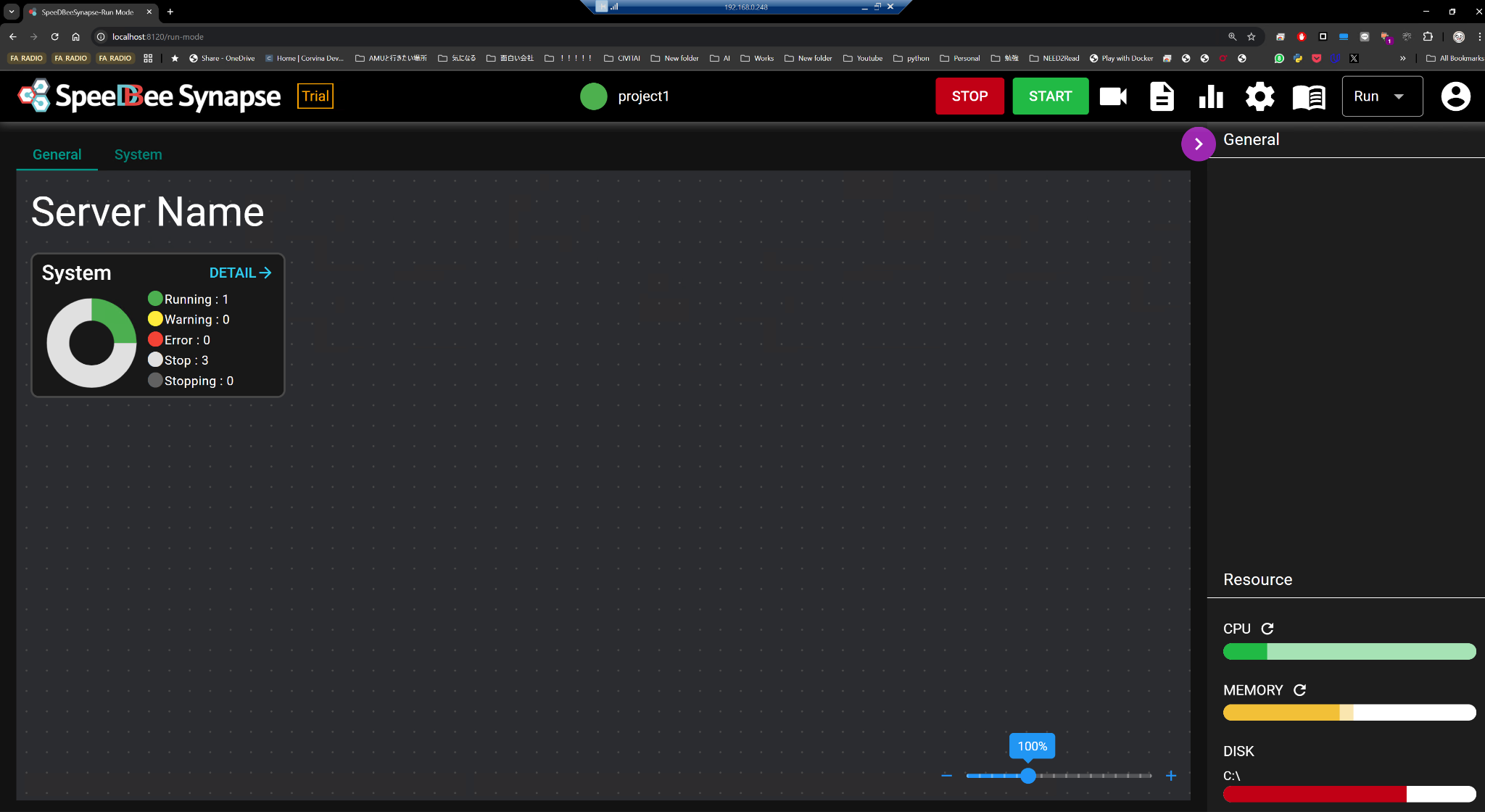

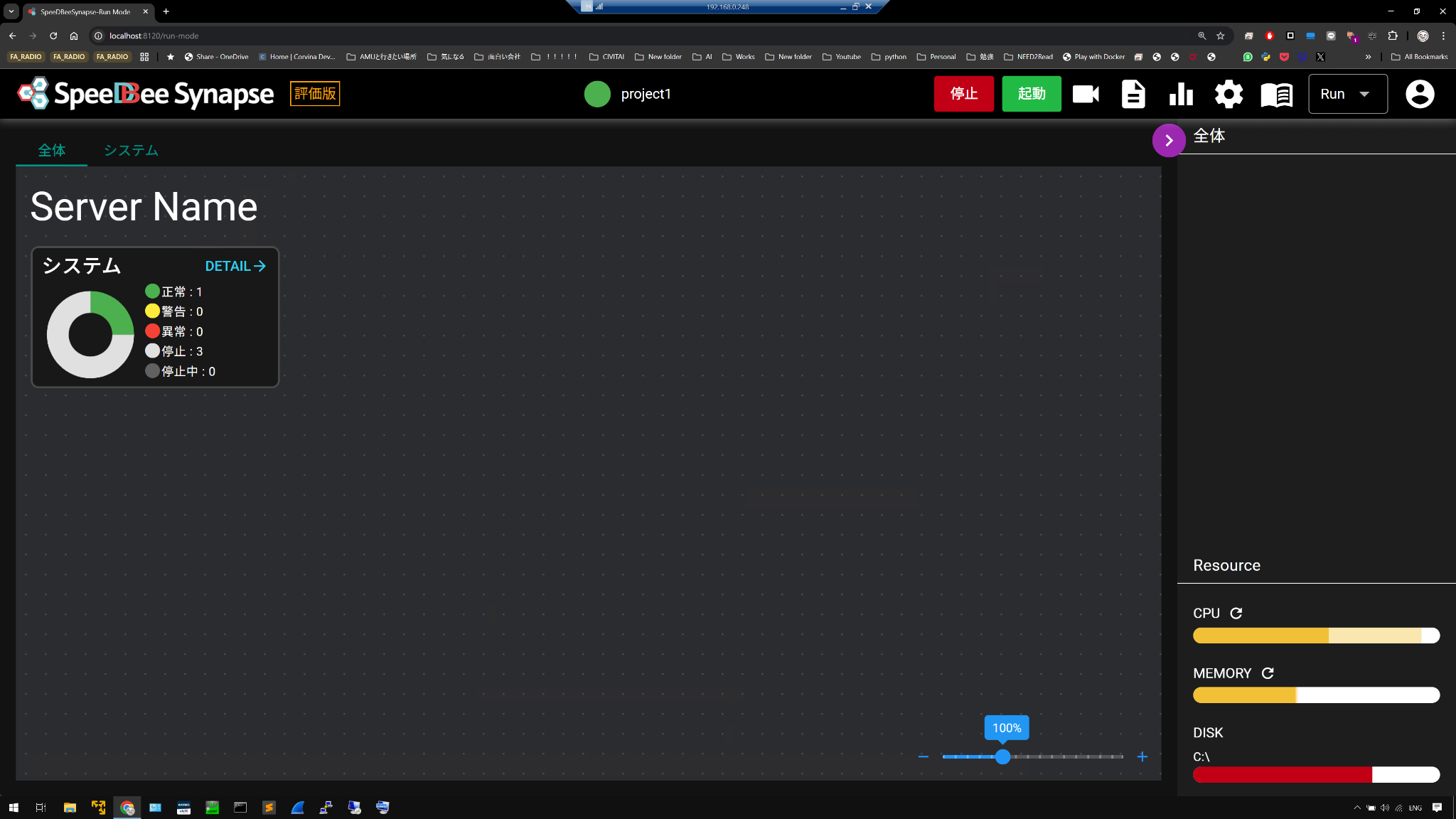

こちらはSpeeDBeeSynapseのDashboardになります、

言語設定

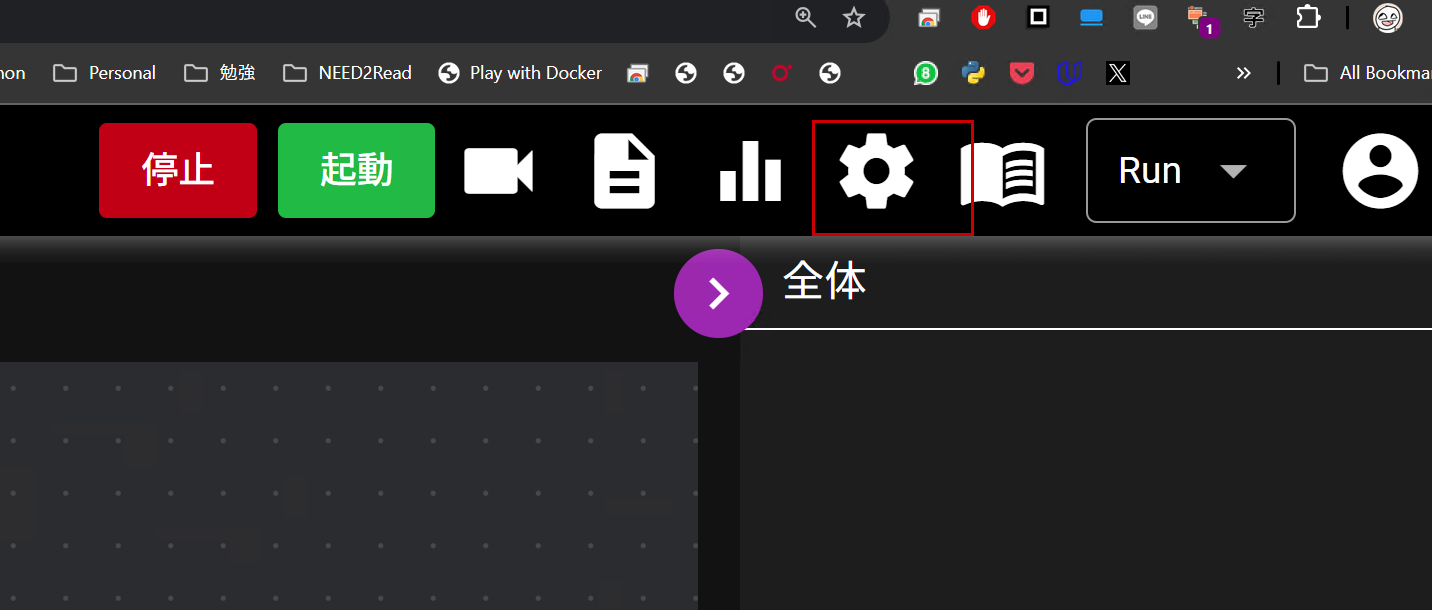

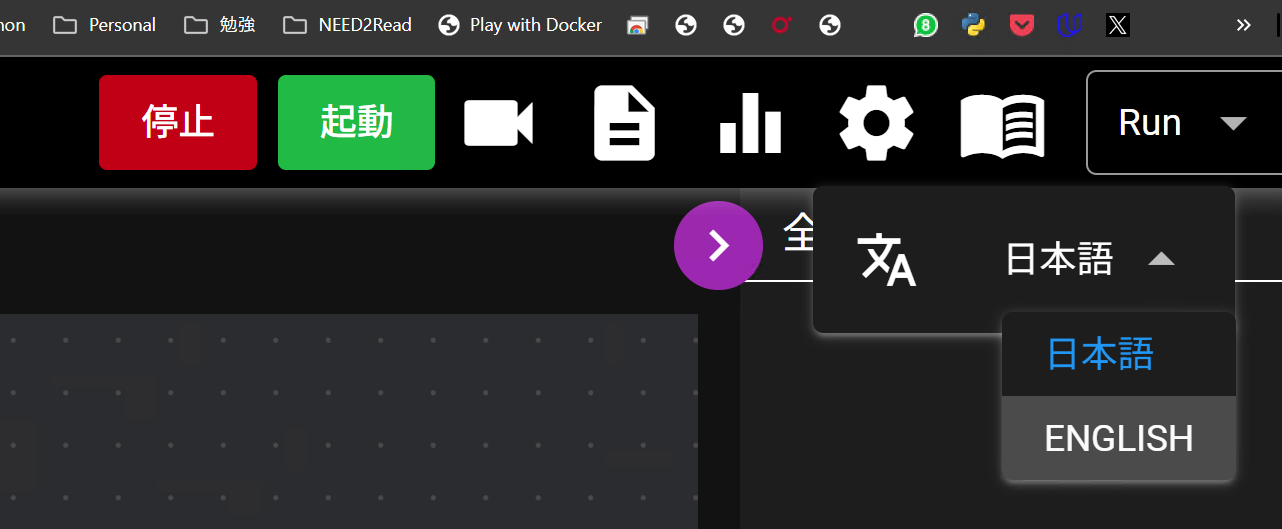

最初にSpeeDBeeSynapseの表示言語を変更するために、下図の歯車アイコンをクリックします。

英語を選択します。

Done!SpeeDBeeSynapseの表示言語は英語になりました。

フローを編集する

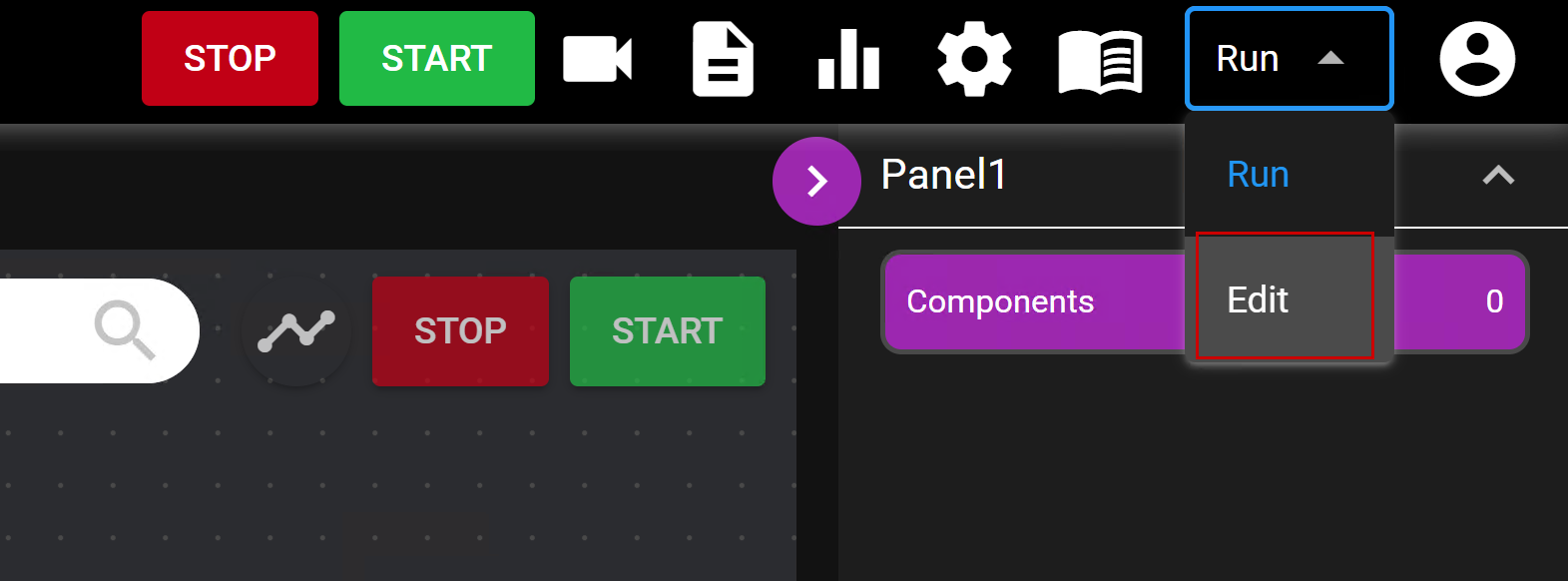

ここからはFlowを修正するために、下図にあるDrop-ListからRun→Editに変更します。

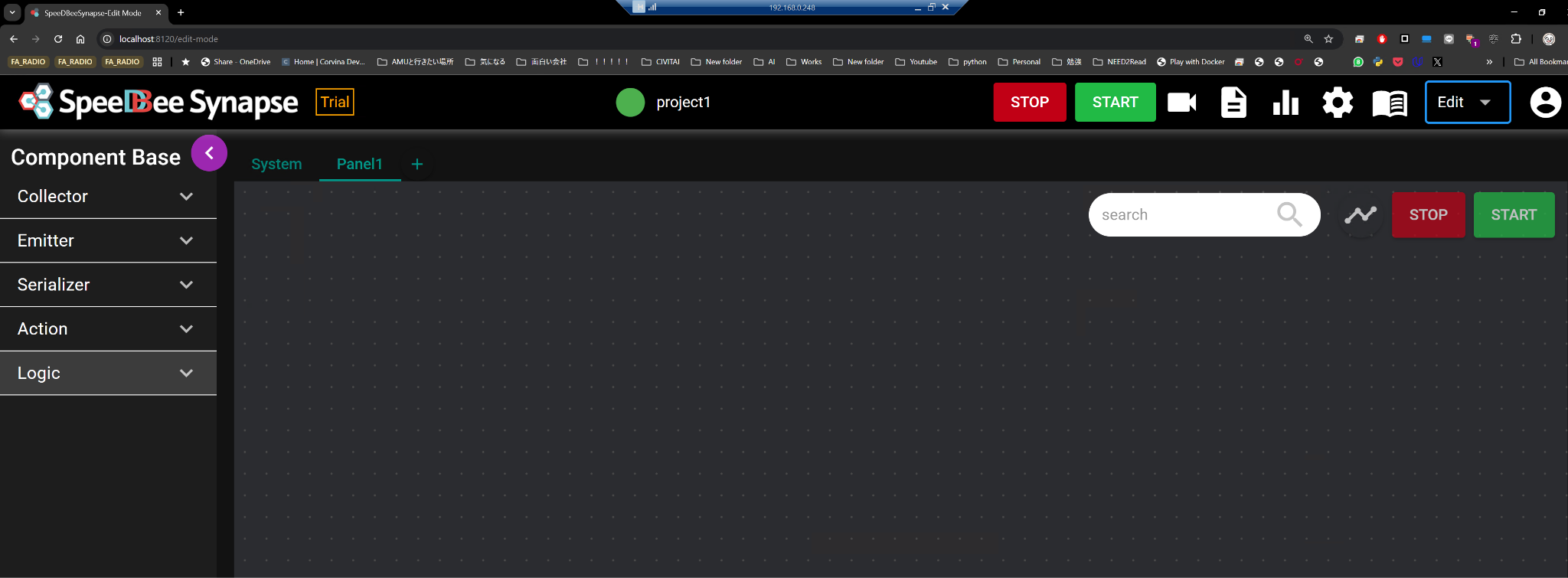

Done!現在SpeeDBeeSynapseはEditモードに変更されました。

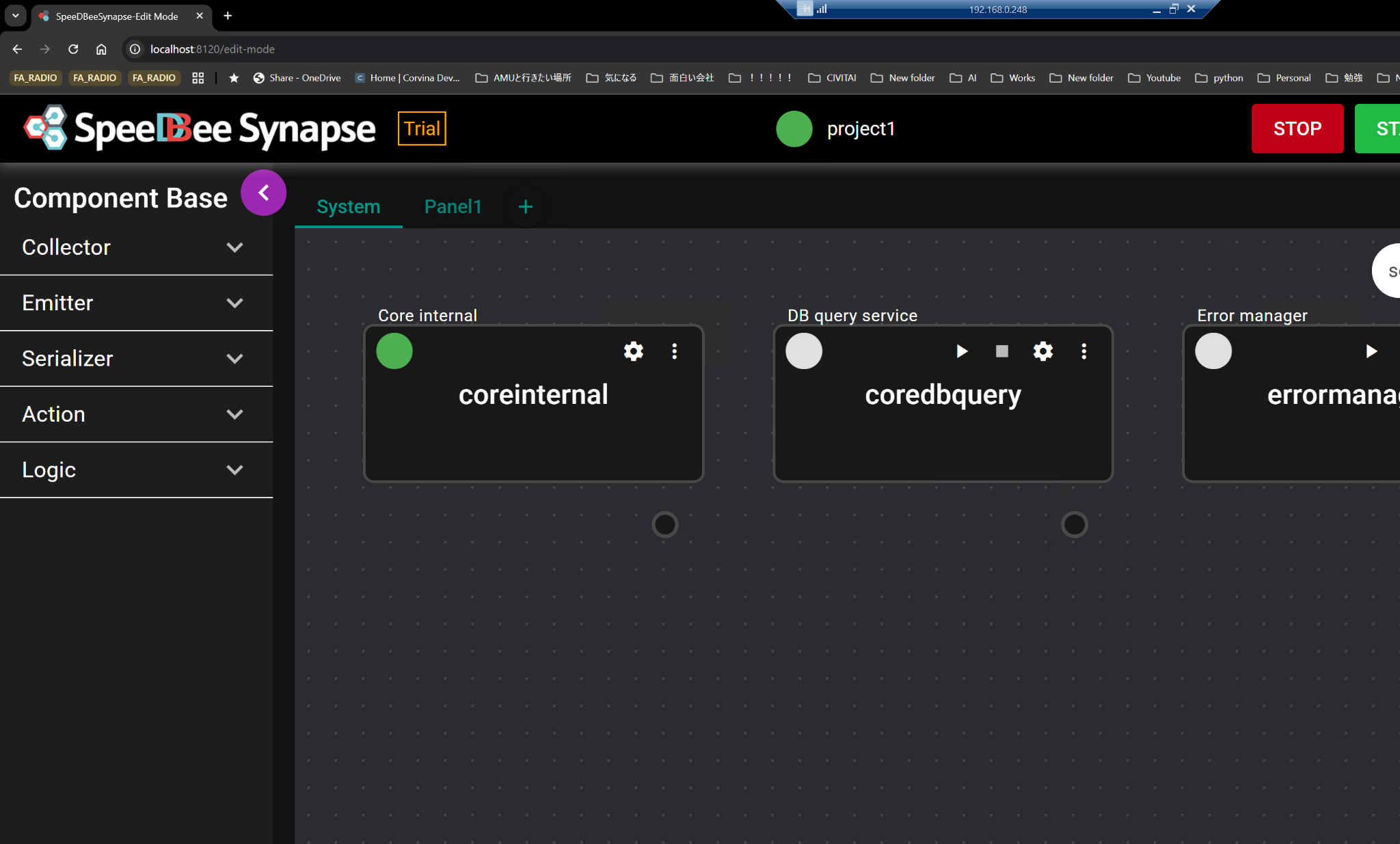

Systemをクリックすると現在プロジェクトのFlowを確認できます。

PLC Collector追加

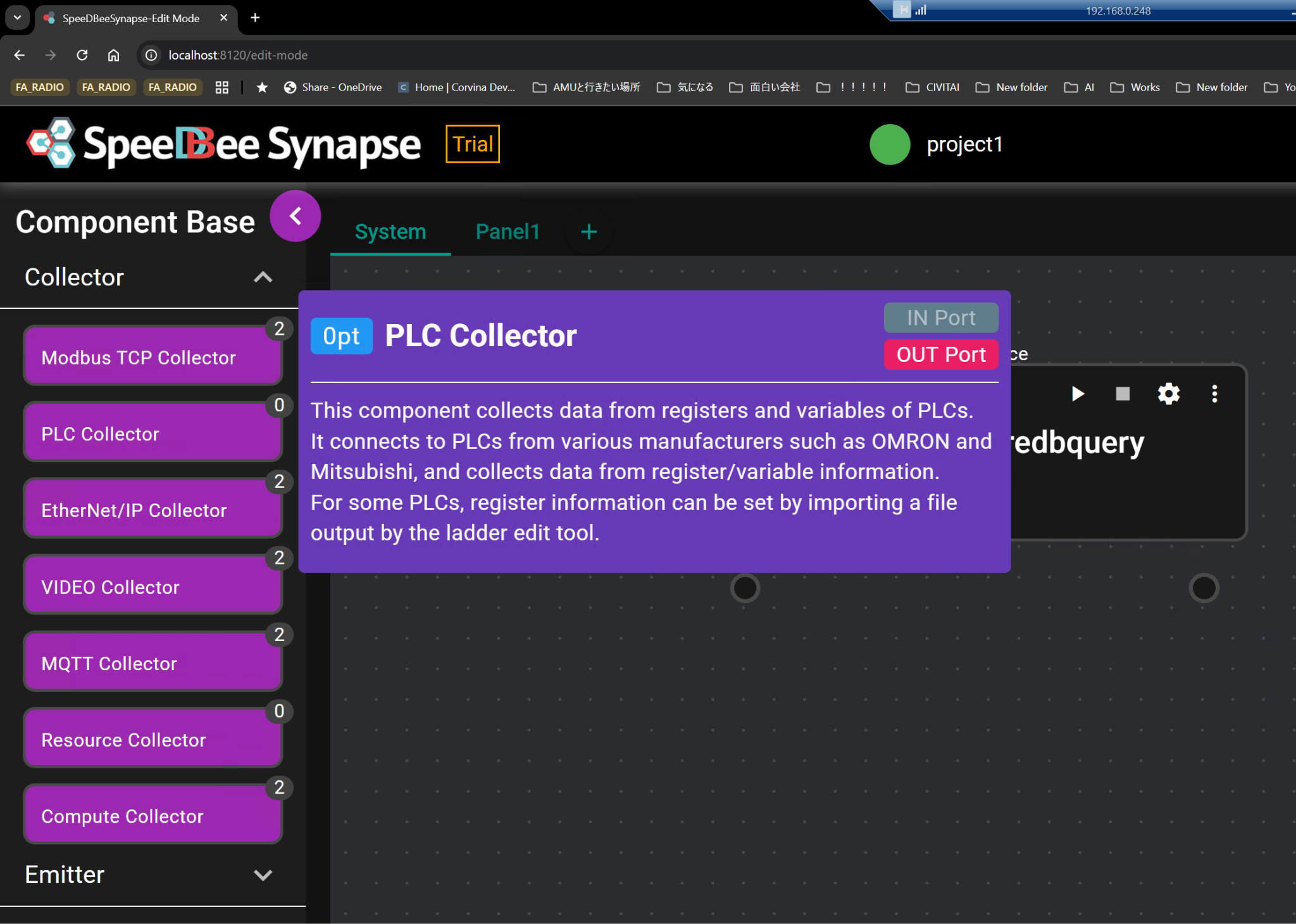

今回の記事ではPLC Collector部品を追加し、三菱のQCPUからデータを収集します。

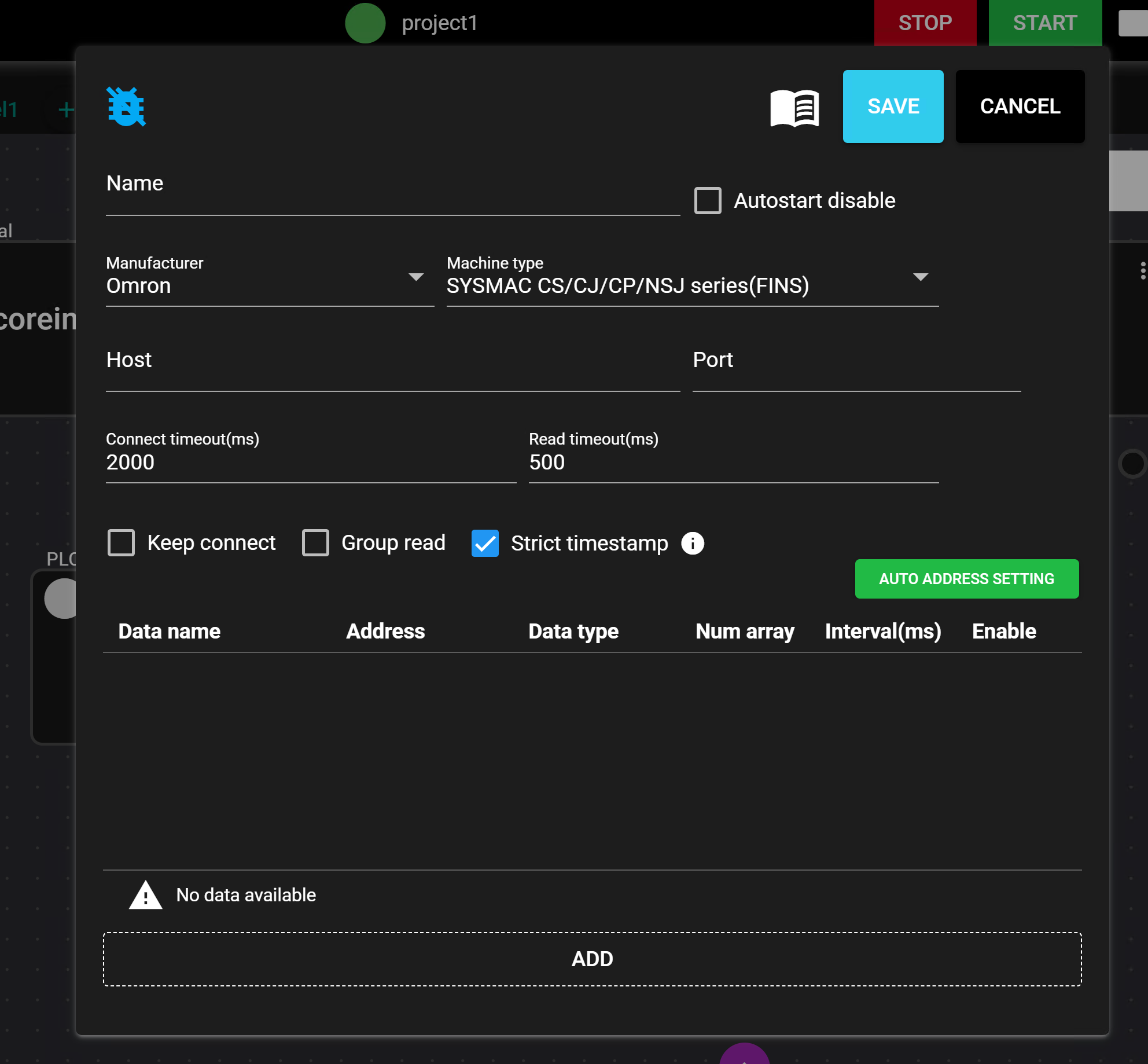

こちらはPLC Collectorの設定画面になります。

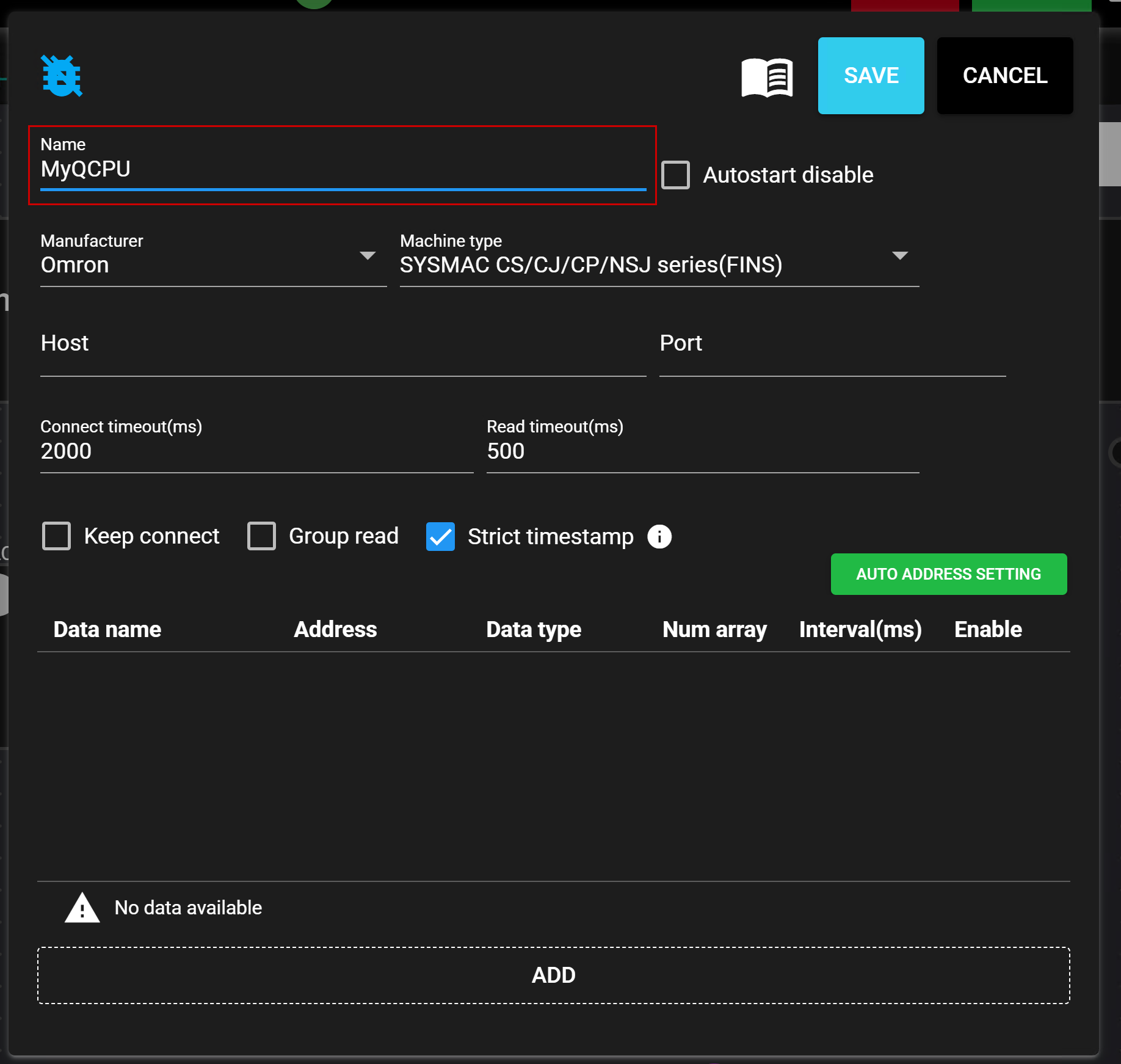

Name

Name欄でPLC Collectorの名前を入力します。

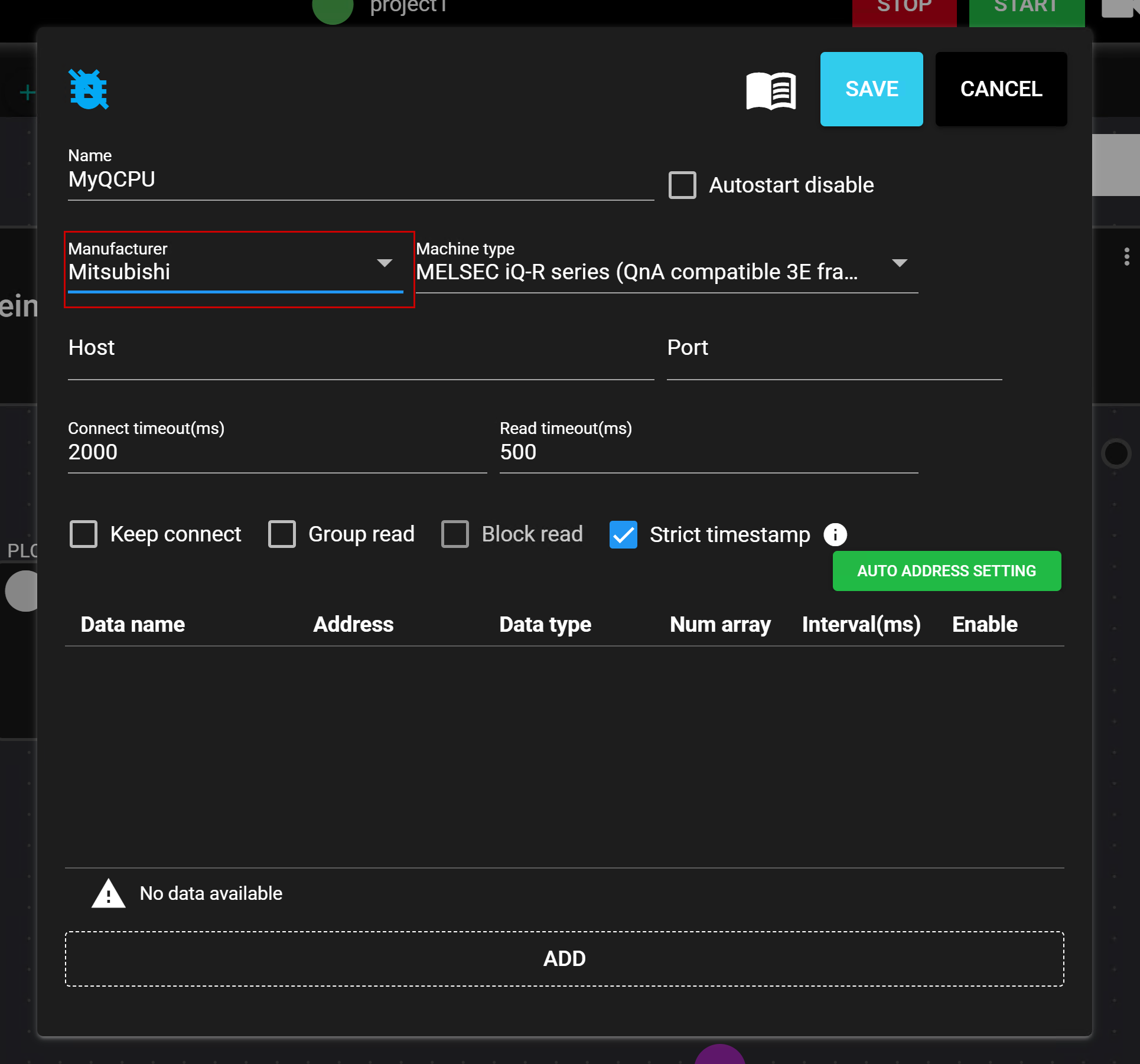

Manfacturer

次はManfacturer欄でPLCのタイプを設定します。今回は密三菱のQCPUを使用しますので、Mitsubishiに設定してください。

Done!

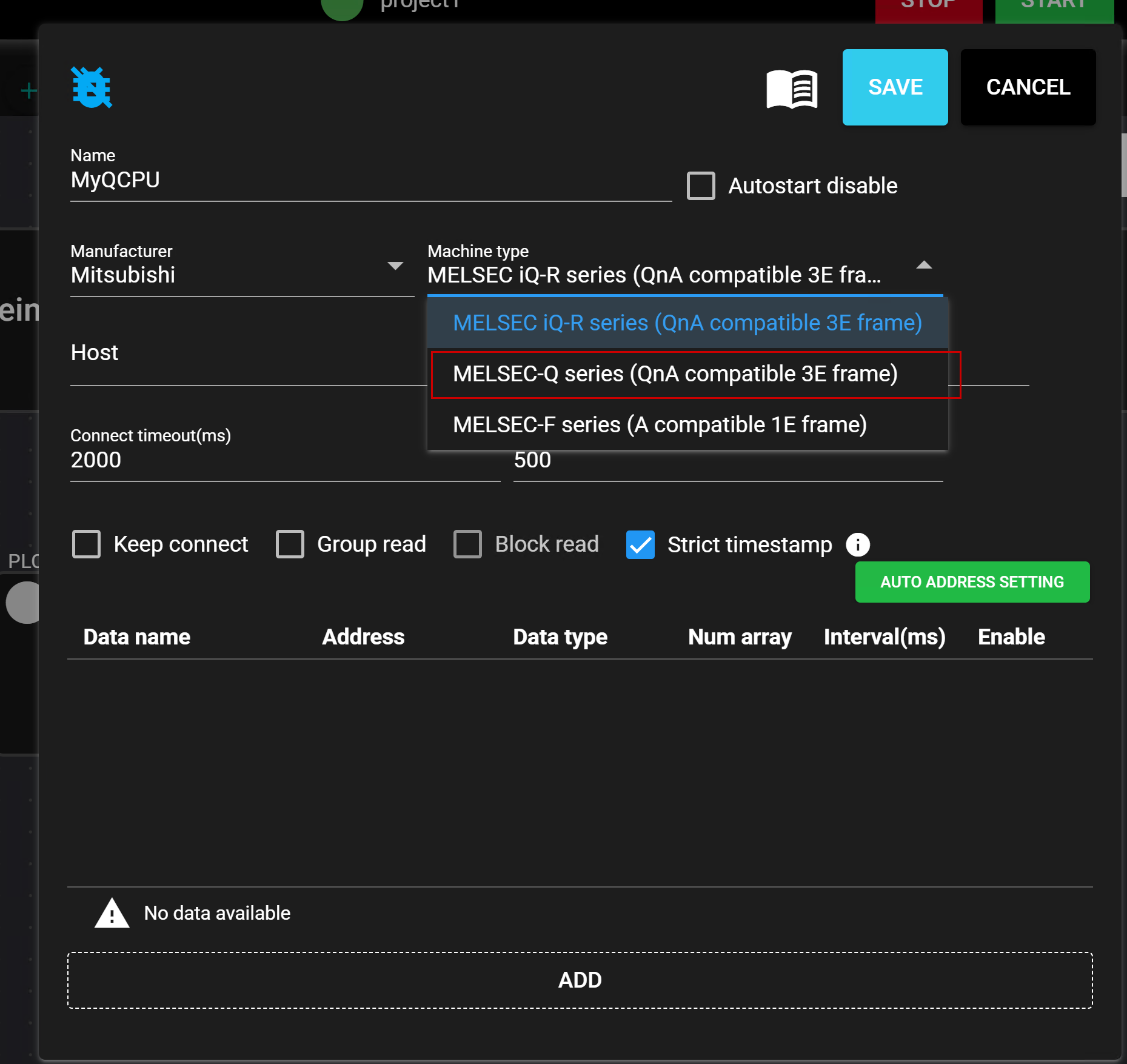

Machine Type

次はMachine TypeにPLCのタイプを設定します。今回は三菱のQCPUと設定しますので、MELSEC-Q Seriesを設定します。

Host

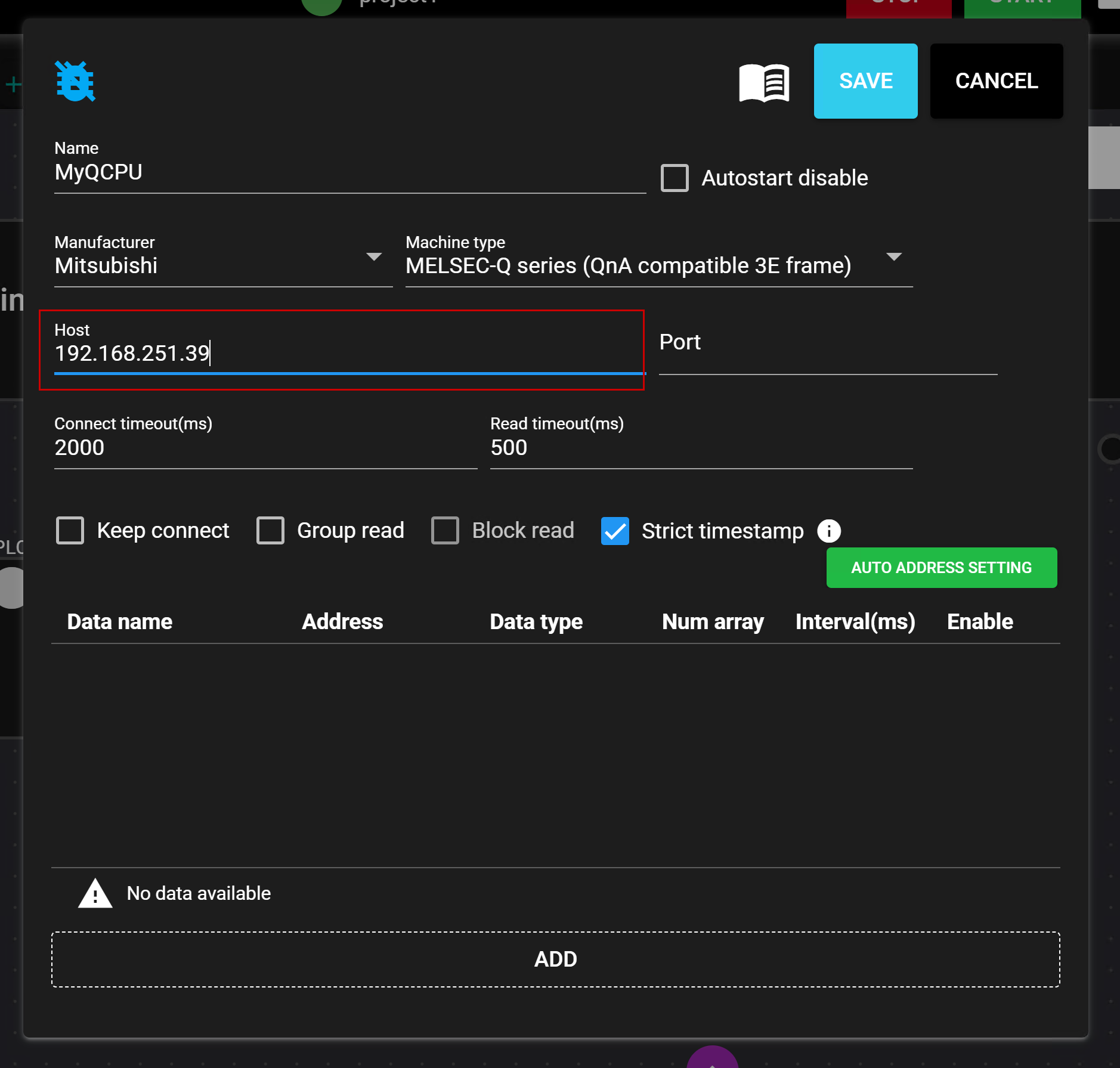

HostはPLCのIPアドレスを設定します。

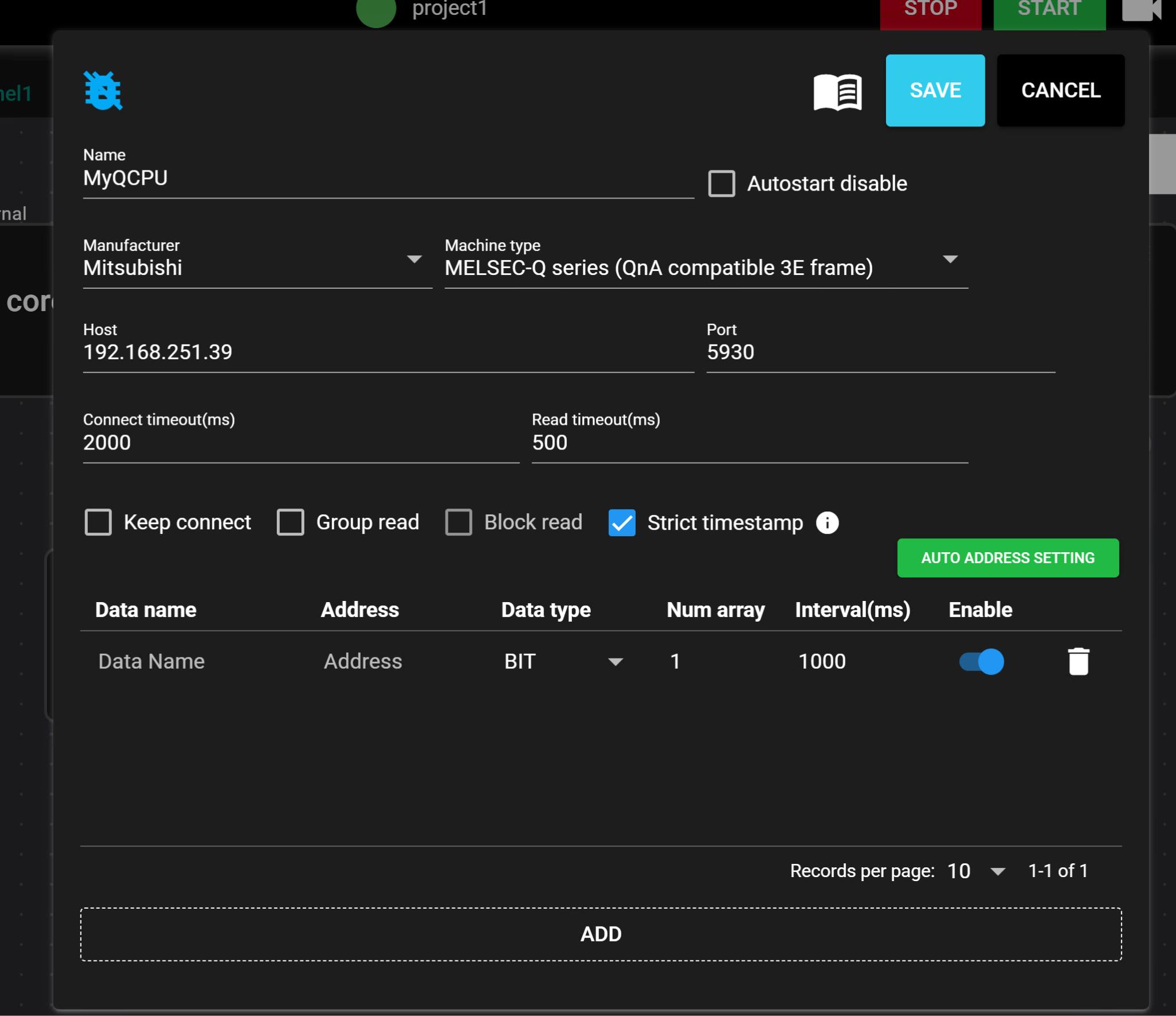

Port

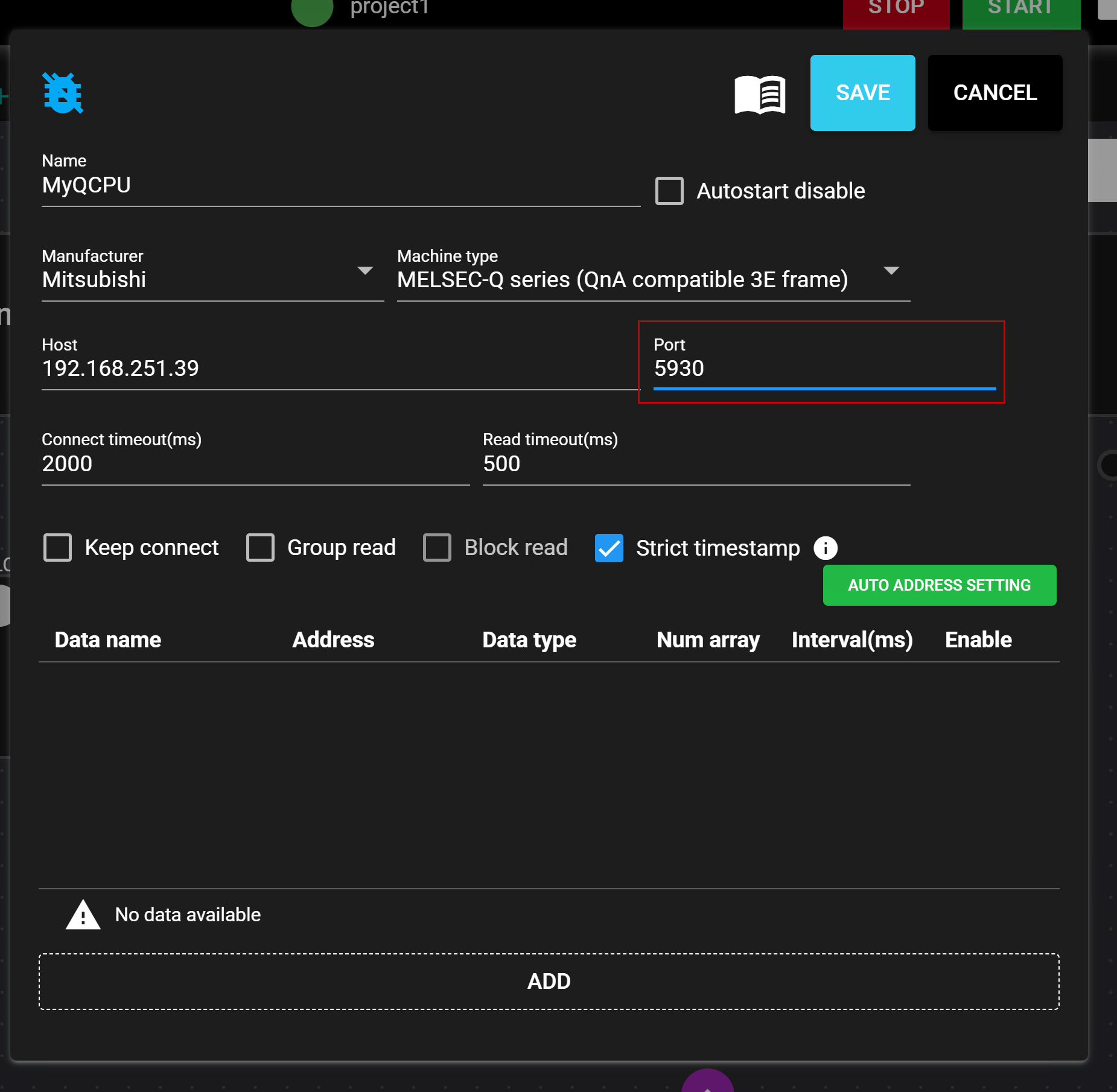

Portは三菱のQPLCに設定したMCプロトコル PORTに合わせて設定します。

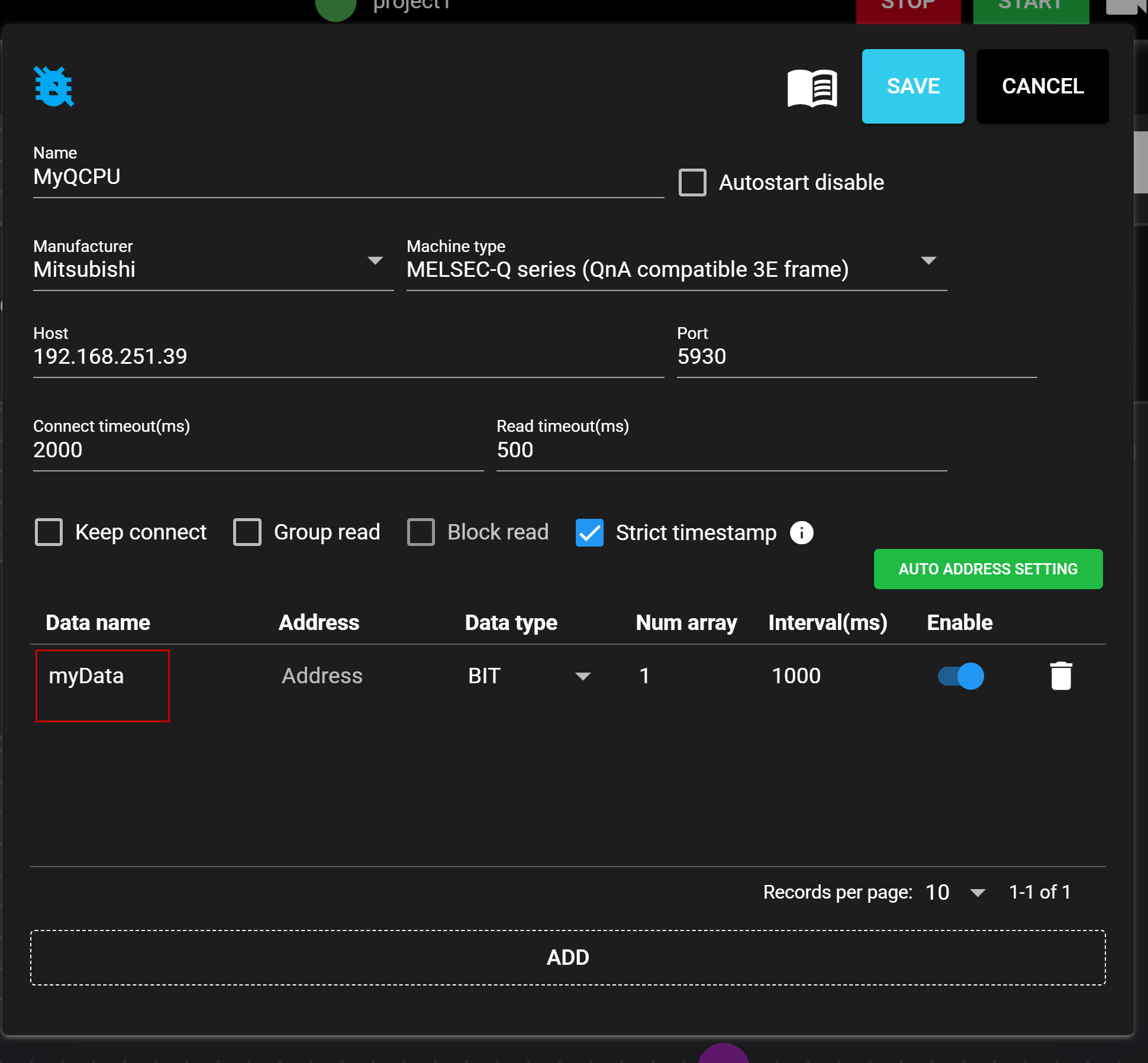

Data

次はData欄にQPLCから取得したいデータを設定します。

Done!新しいデータ設定欄が追加されました。

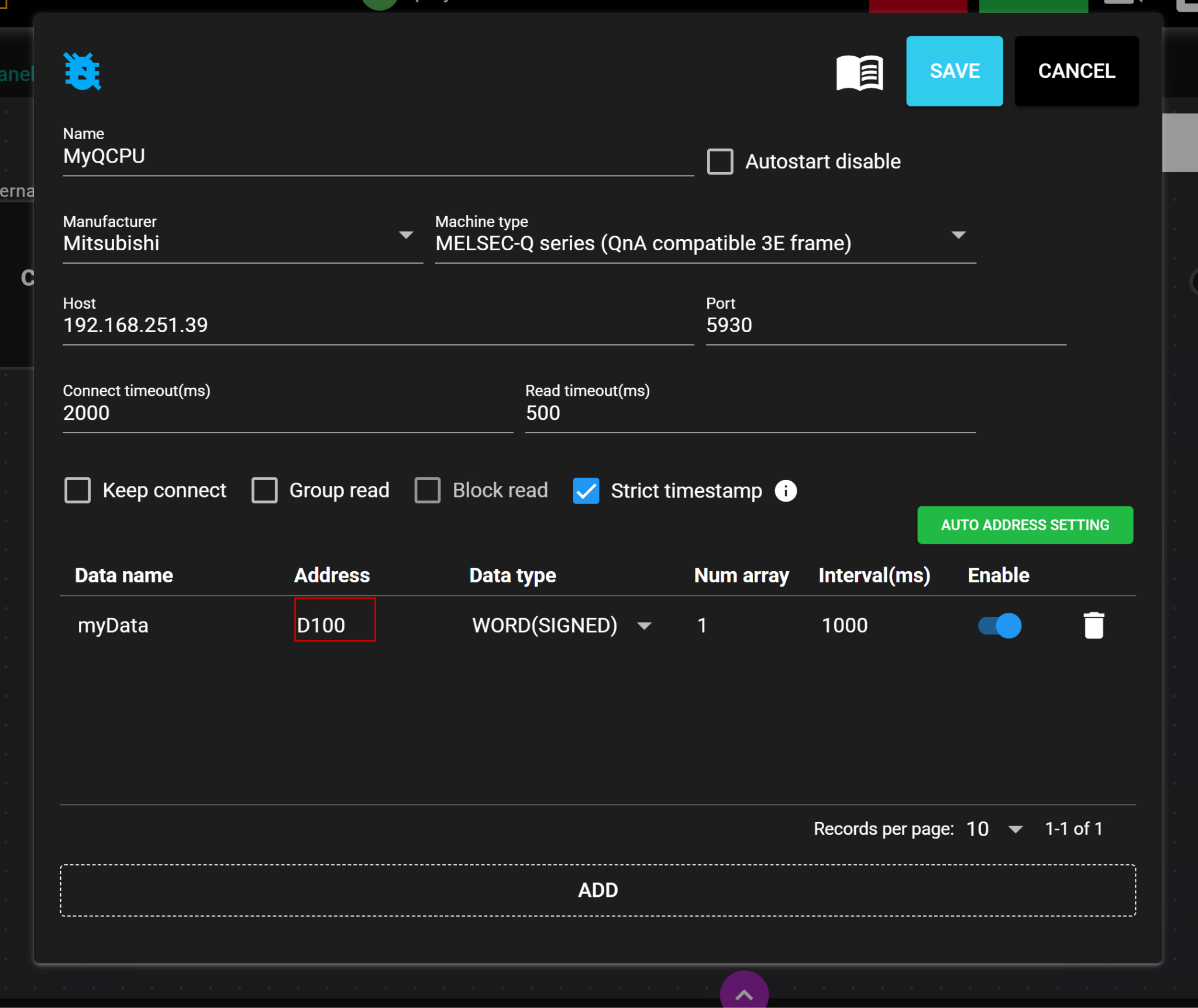

Addressに該当する項目の先頭アドレスを設定します。今回の例ではD100になります。

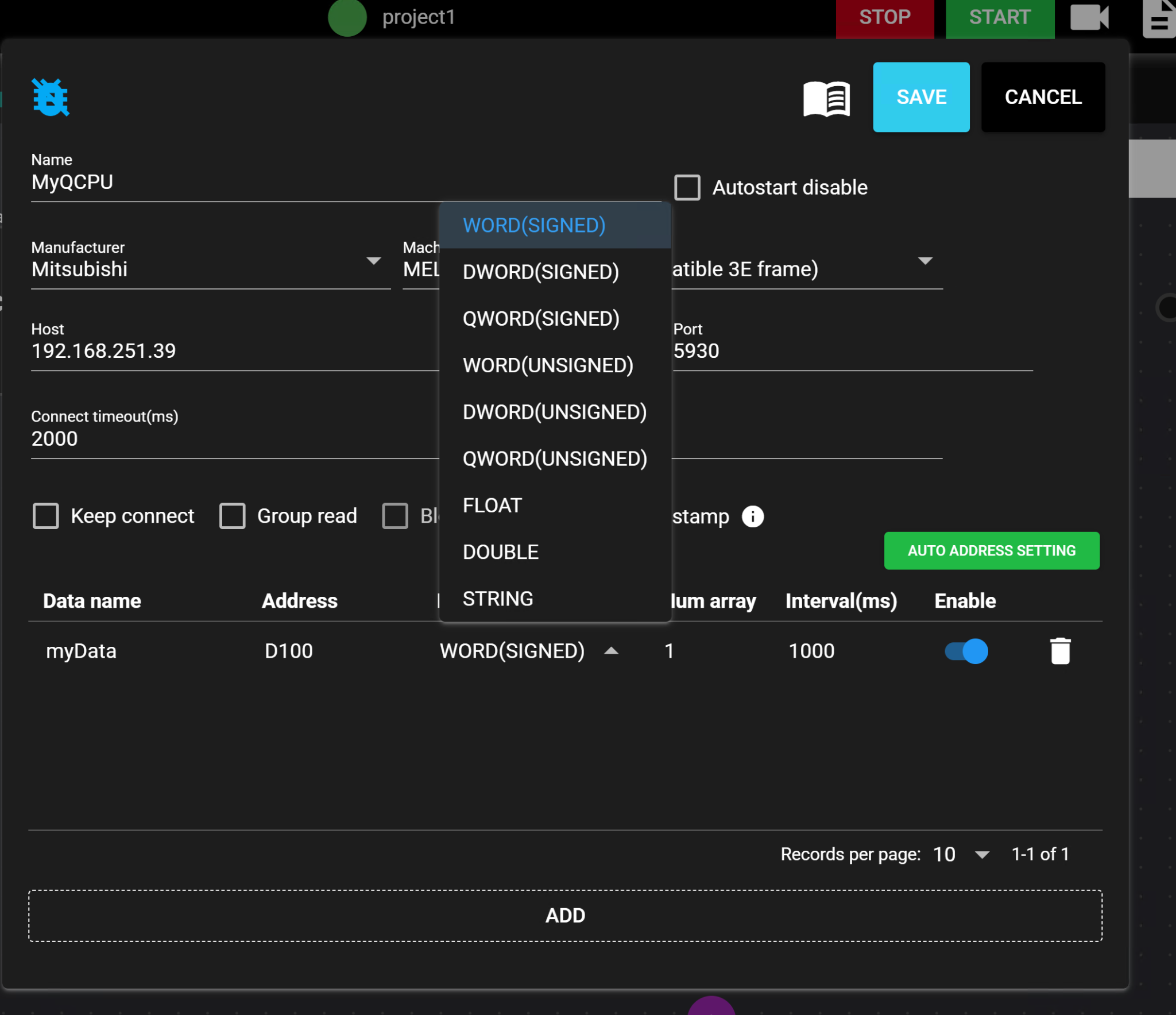

Data typeにQCPUから取得したレジスタのデータ・タイプを設定します。

Num array

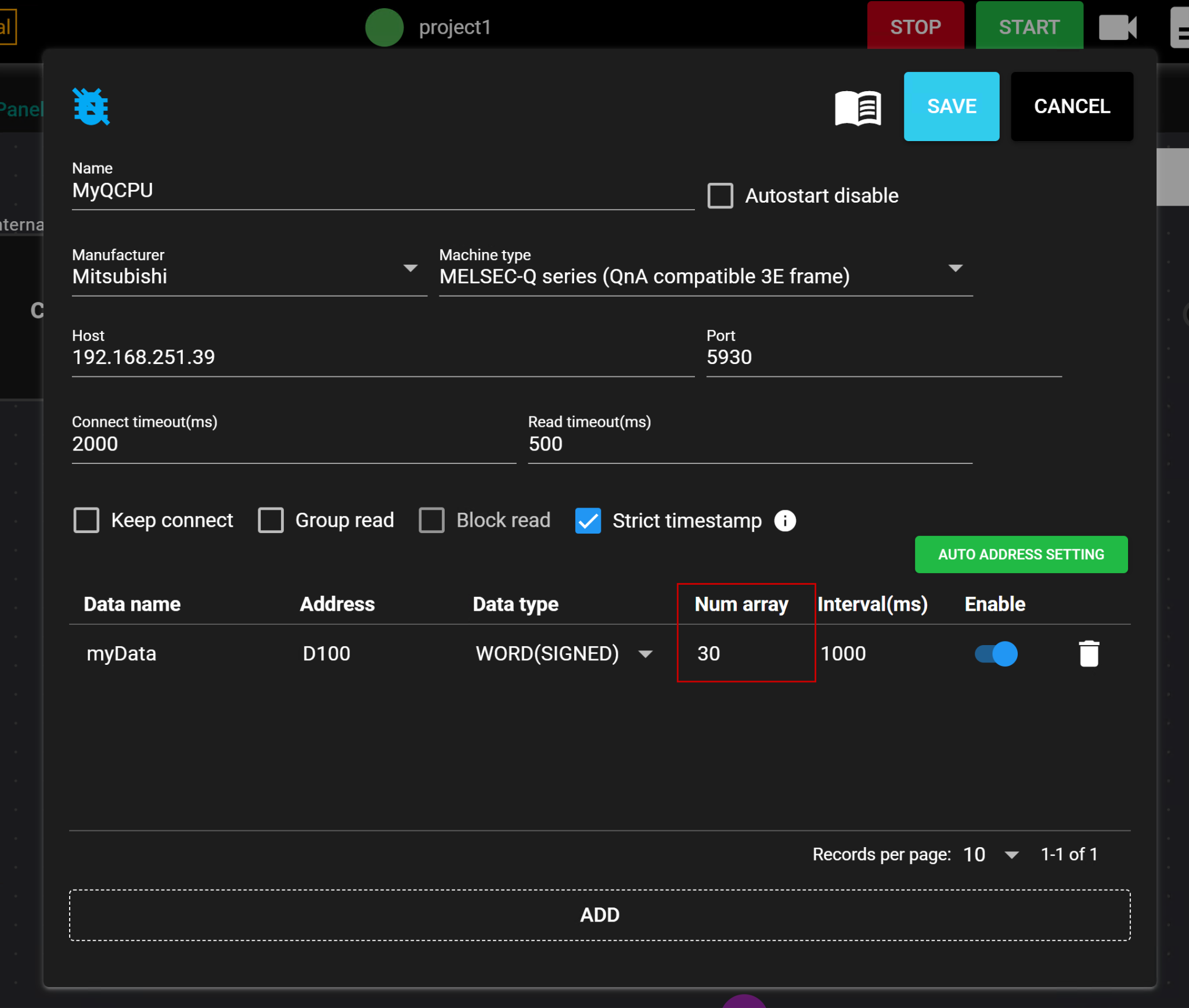

Num arrayは該当する項目に取得するデータの数を設定します。下図の例では30なので、D100から30個のWORDデータを取得します。

Interval(ms)

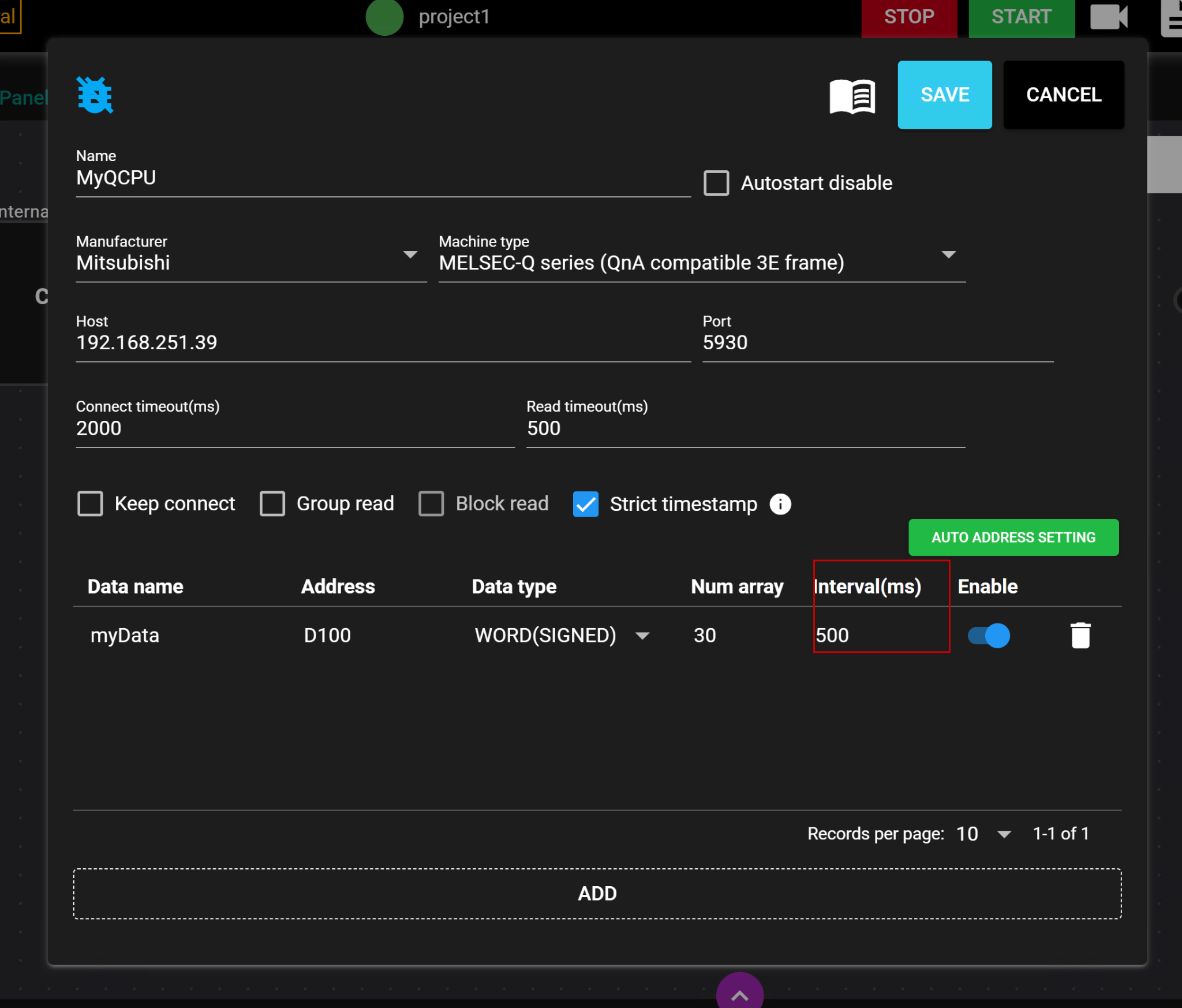

Interval項目からデータ収集のサイクルを設定します。

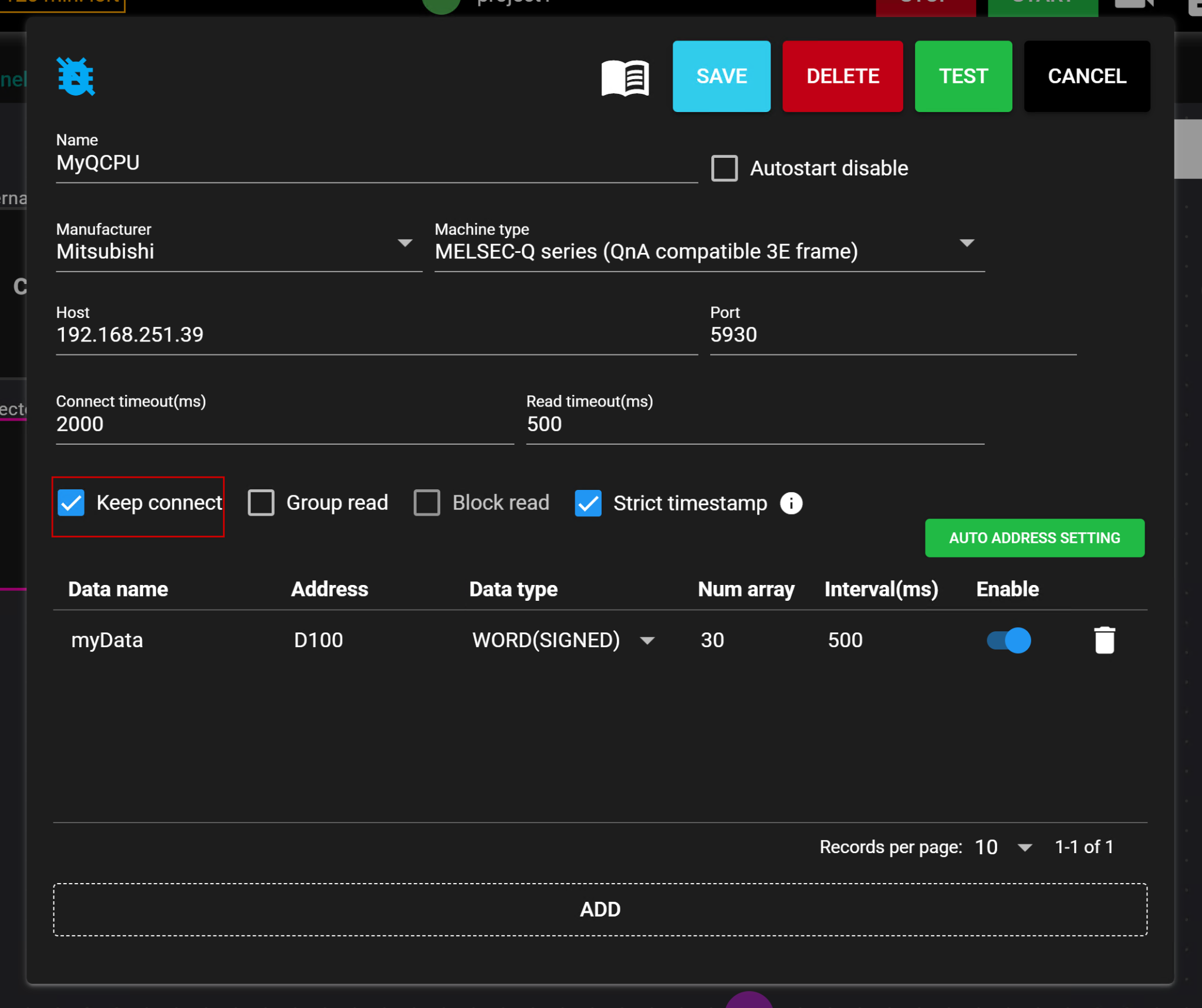

Keep Connect

Keep ConectのCheckboxを入れ、SpeeDBeeSynapseとQCPU間の接続をKEEPします、

ADD Connection

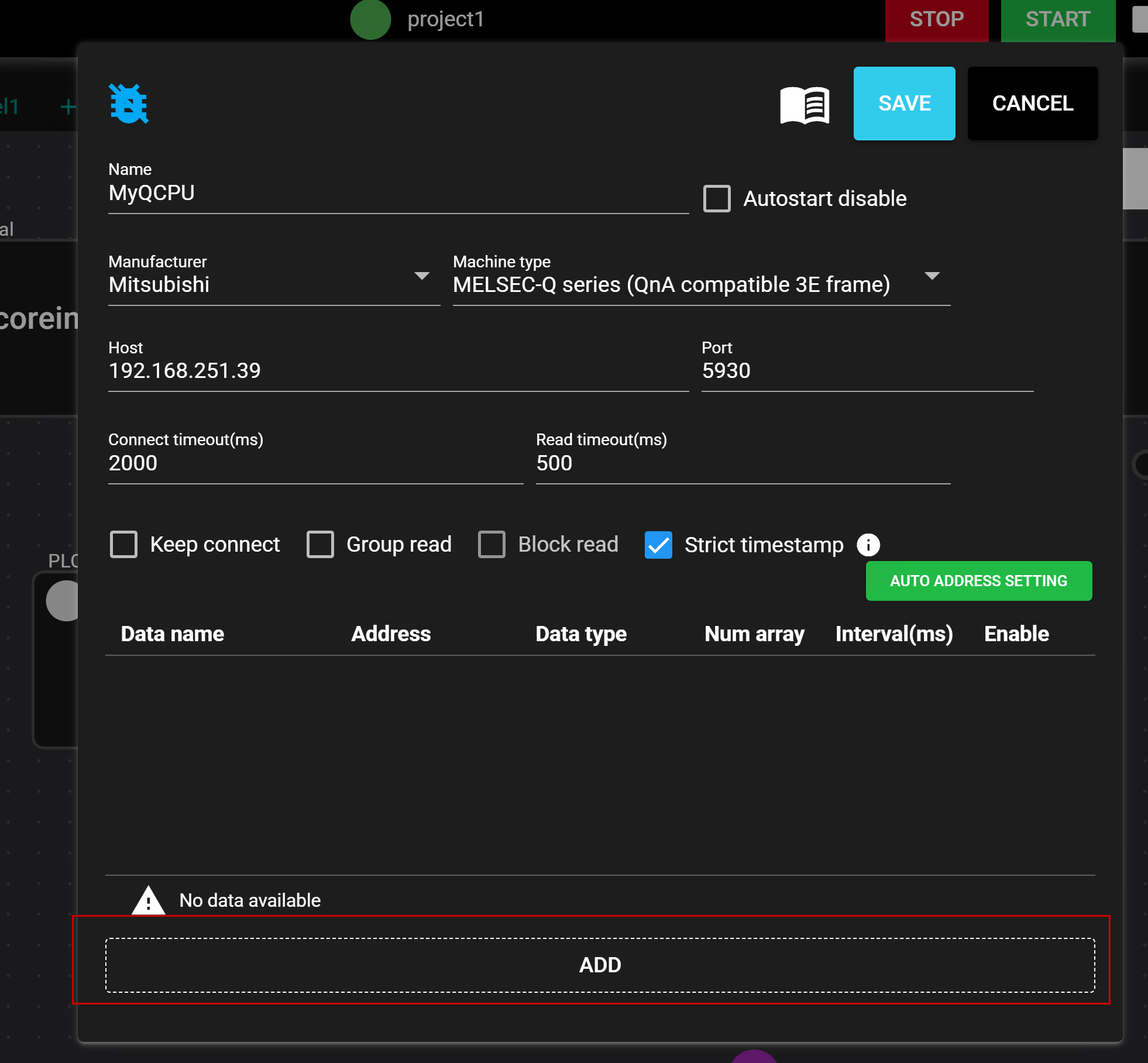

最後はADDボタンで接続を追加します。

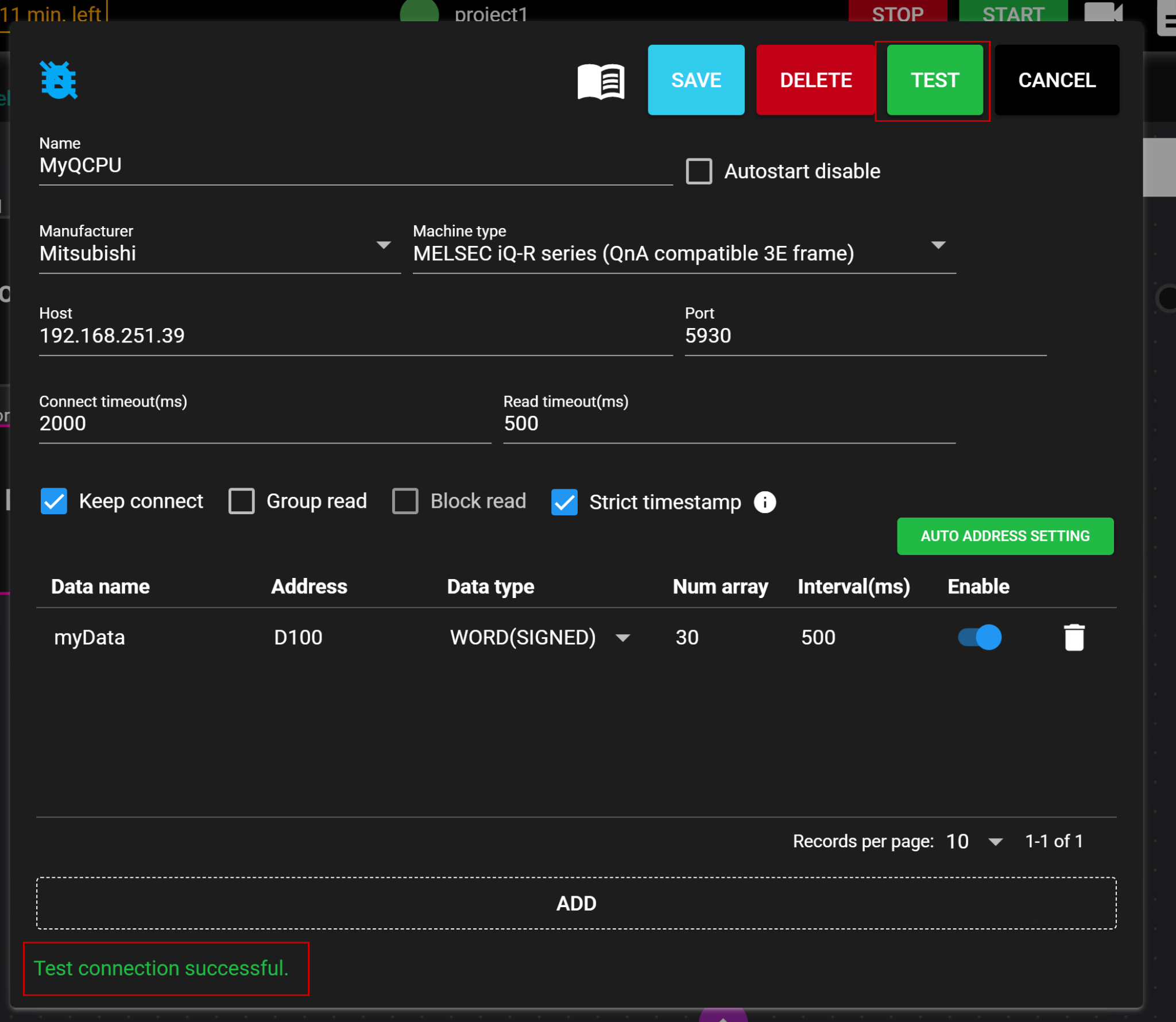

Test

TESTボタンをクリックしSpeeDBeeSynapseと三菱QCPU間の接続をテストします。下図のような”Test connection successful”が表示されたらOKです。

Result

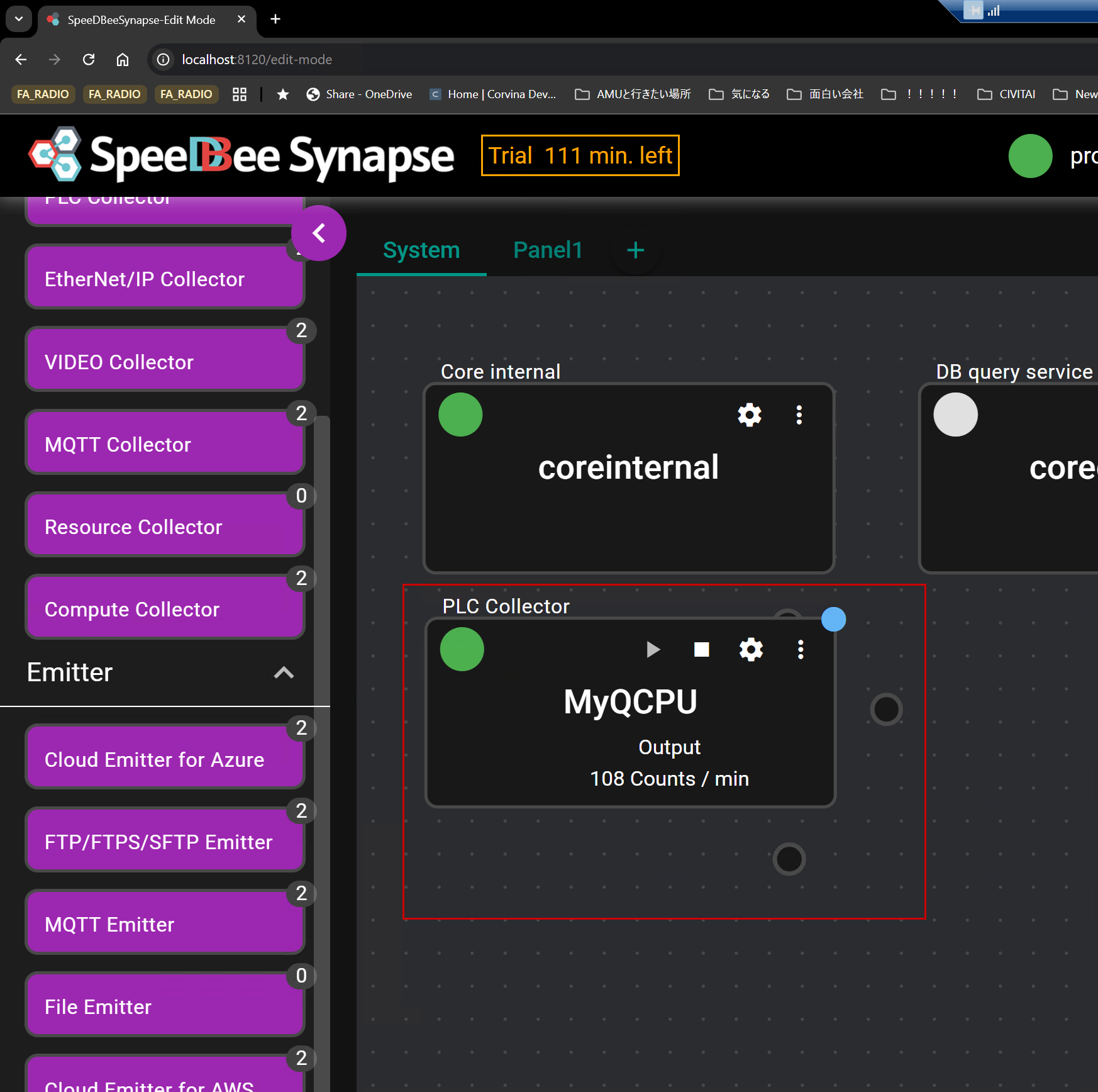

Done!それでSpeeDBeeSynapseとQCPU接続するためのPLC Collector部品の設定を完了しました。

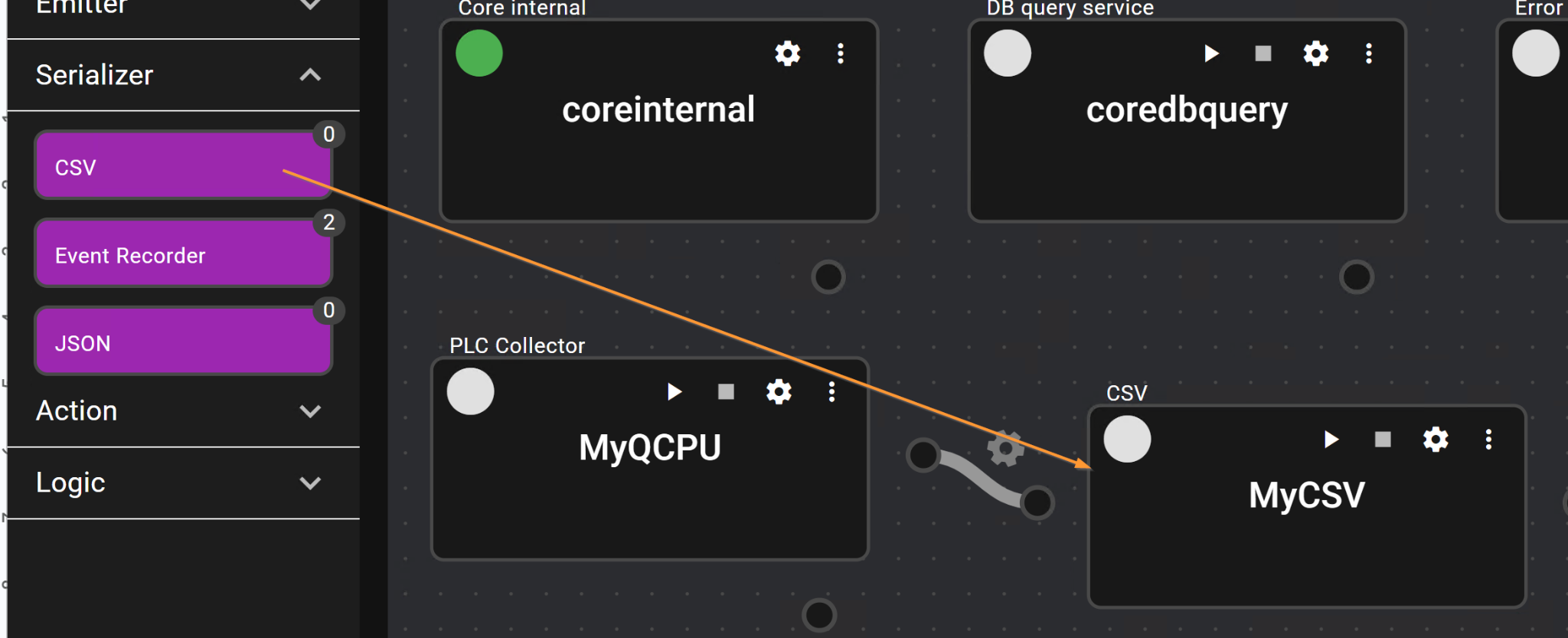

CSV Serializer追加

次はQPLCから取得したデータをCSV FILEとして変換します。SerializerからCSV部品を追加します。

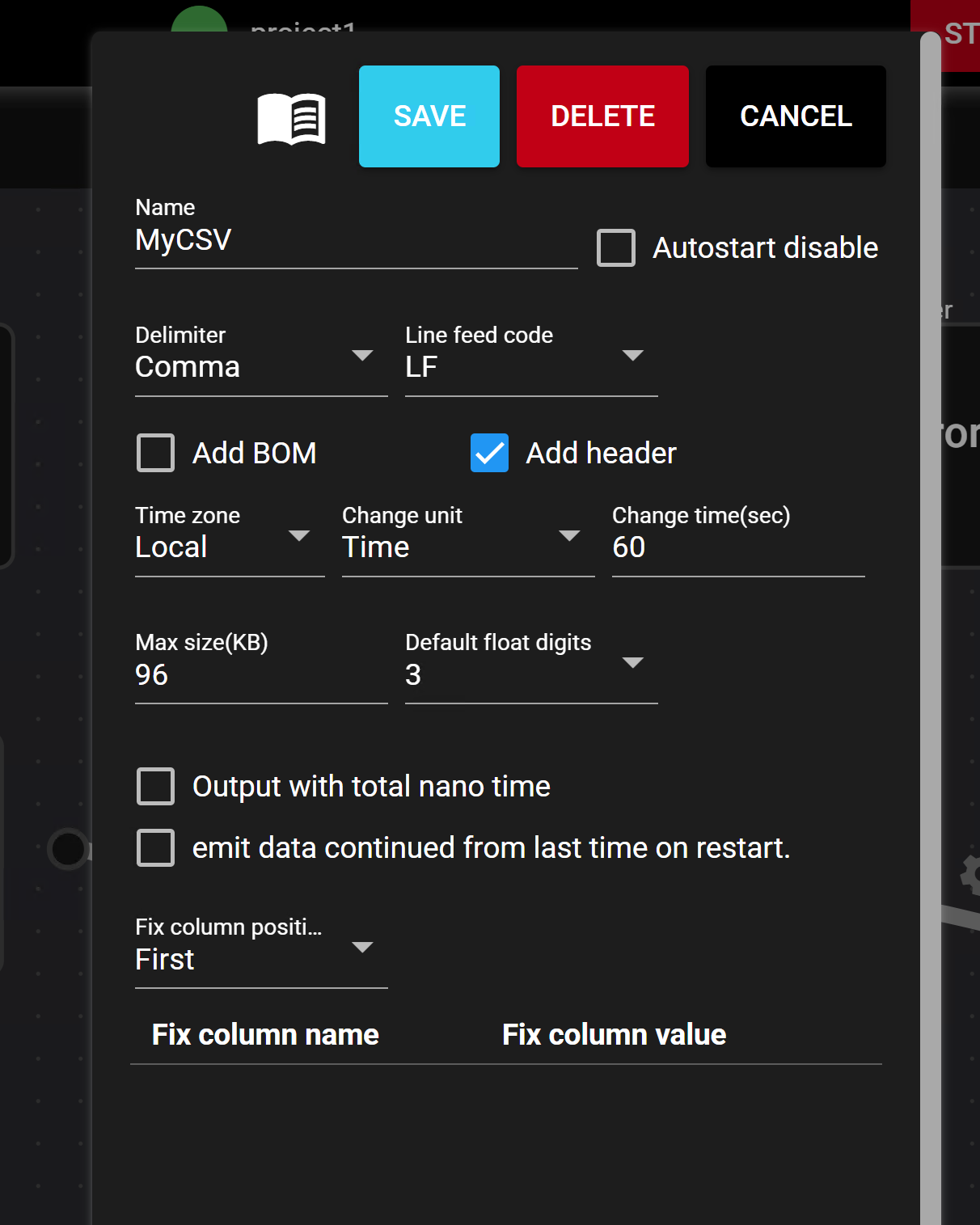

CSVの設定項目をアプリケーションに合わせて設定し、SAVEします。

PLC Collector→CSV Serializer接続

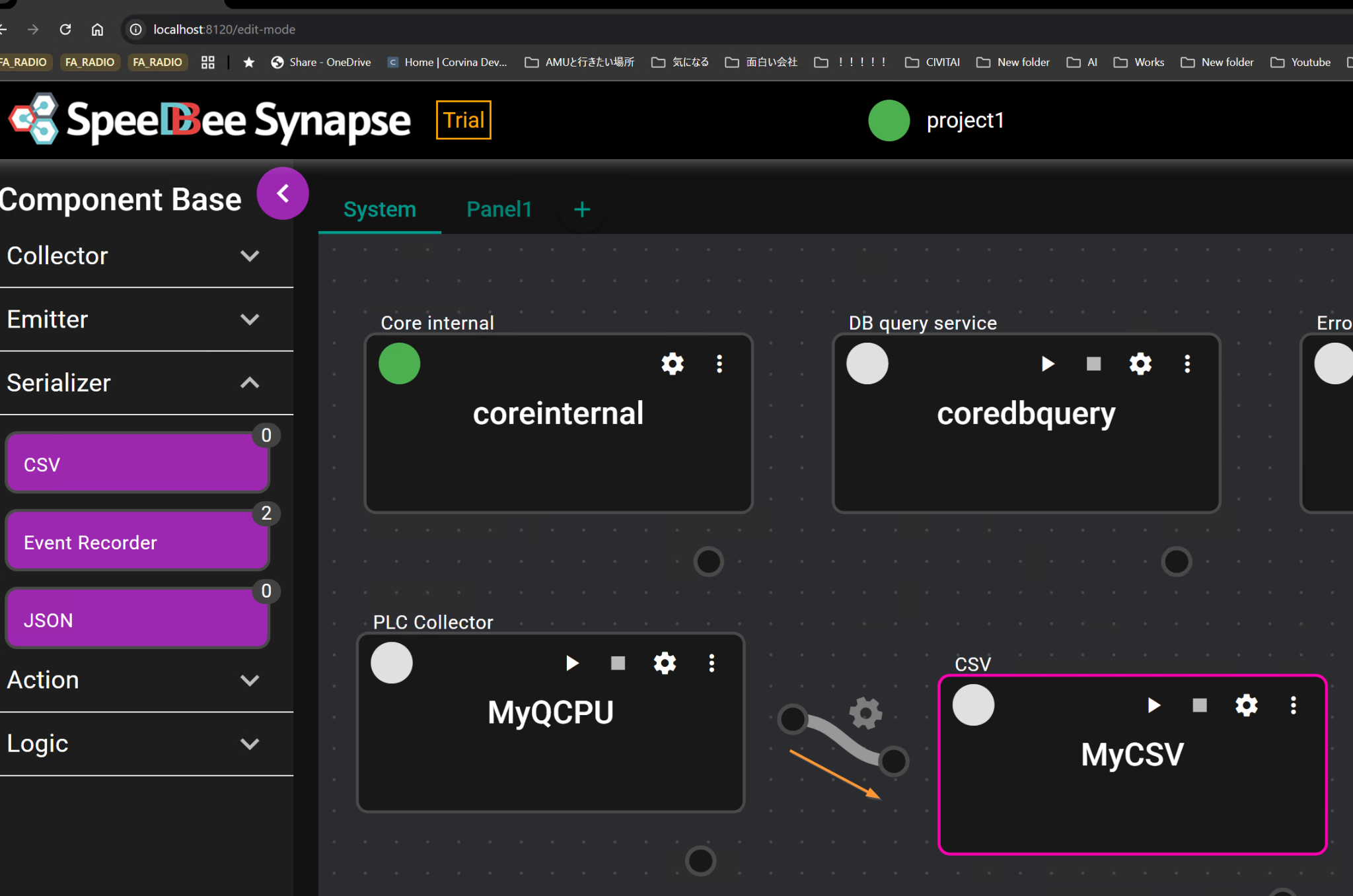

先程のPLC Collectorの部品の出力をCSV Serializerの入力と繋げればOKです。

File Emitter追加

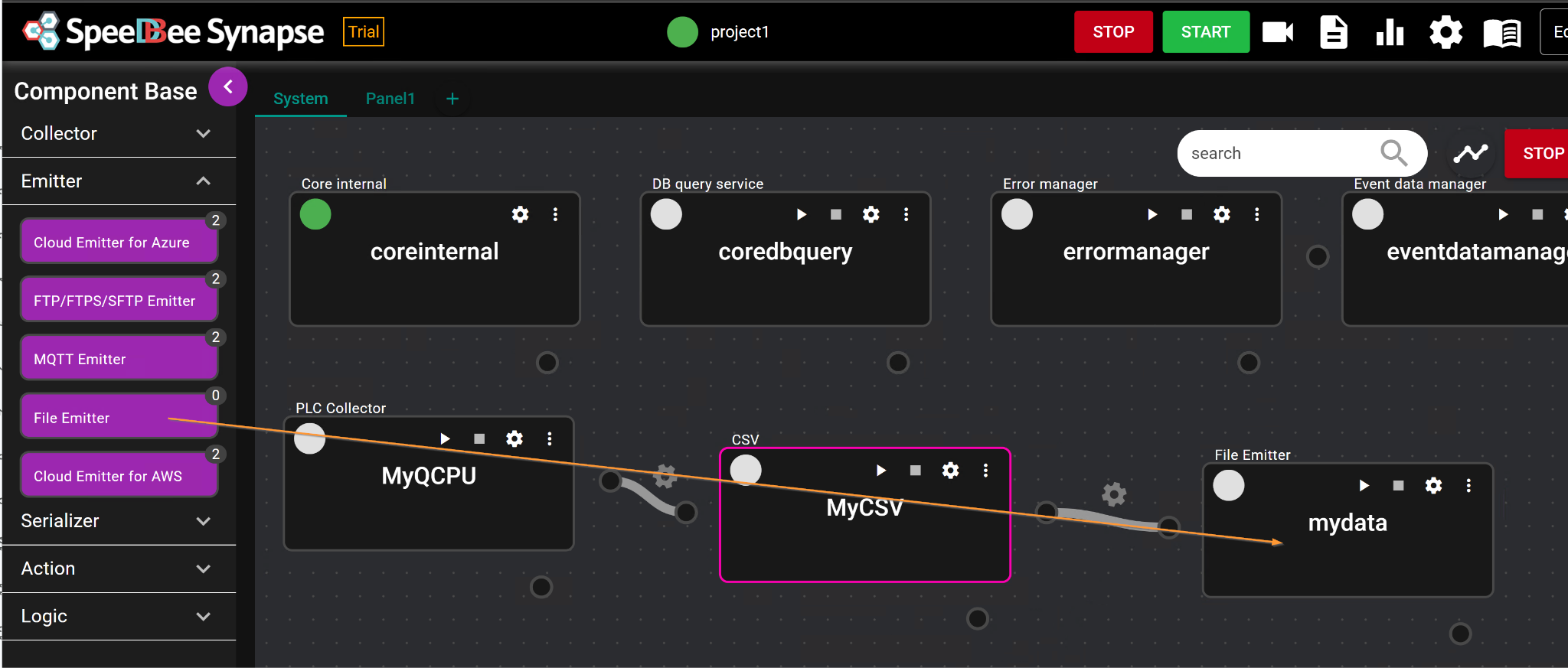

最後はCSV データをFILEとして保存したいので、EmitterからFile Emitterを追加します。

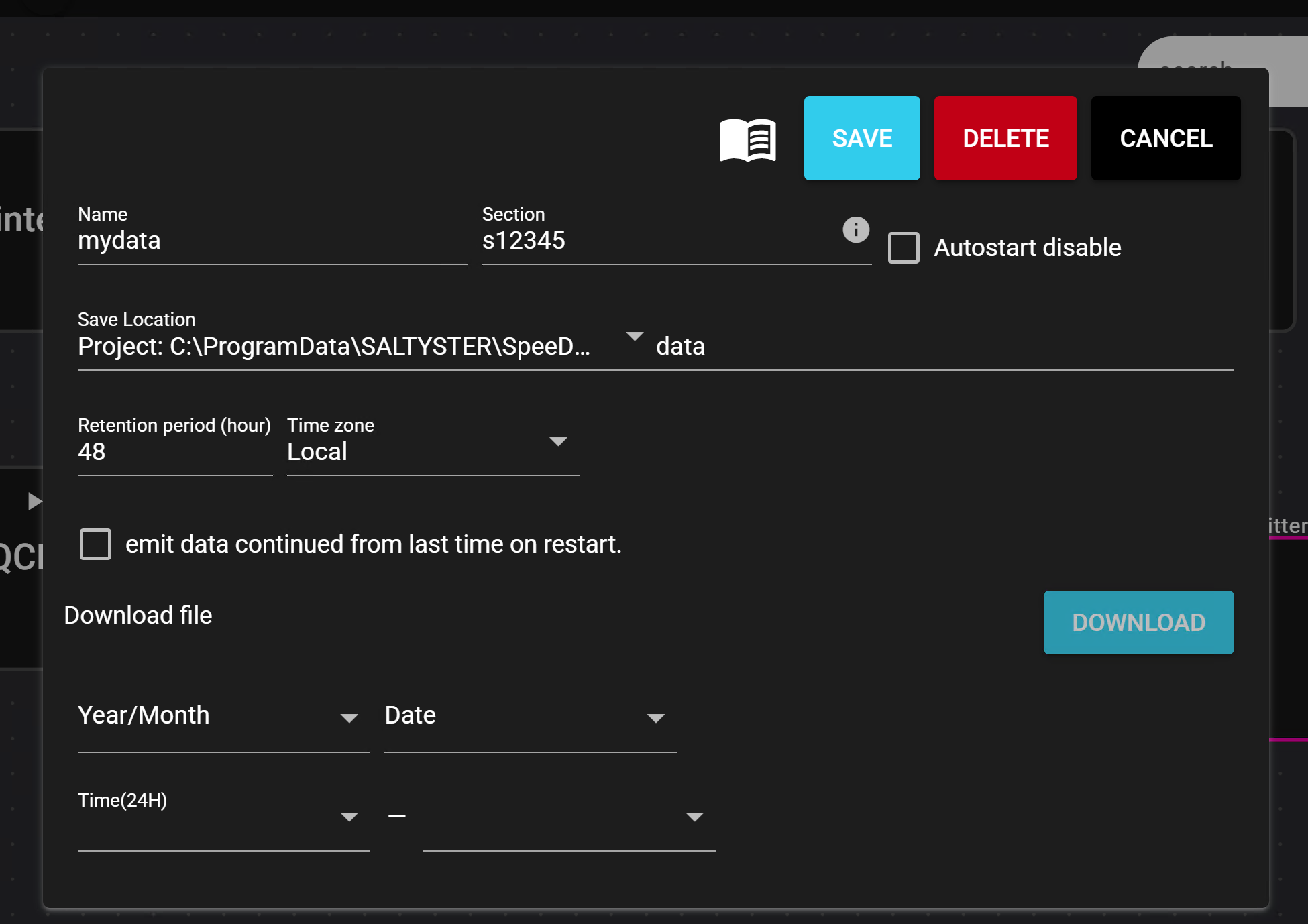

こちらはFILE Emitterの設定で、保存Directoryなどの細かい設定を行います。SectionはプロジェクトのSub-Folderになります。なのでQCPUからデータを収集→CSVとして変換→FILEをs12345というSub Folderに保存します、

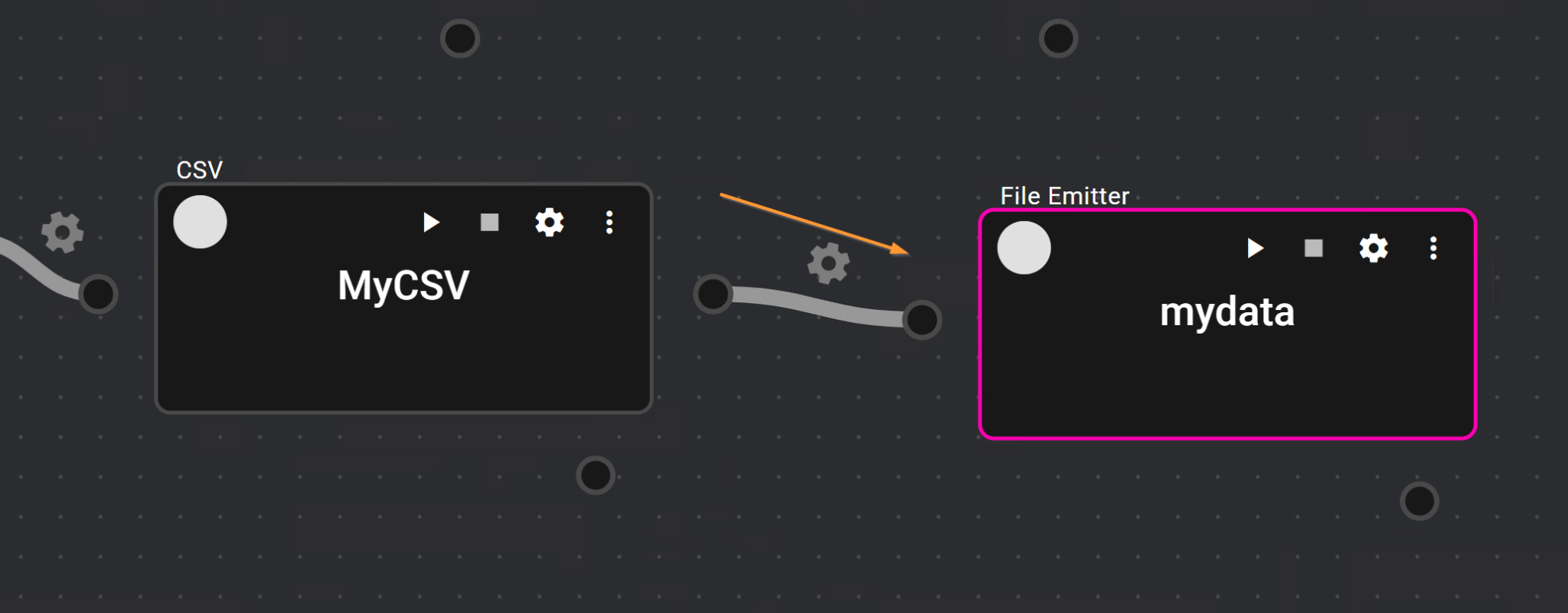

CSV Serializer→File Emitter接続

最後はCSV Serializerの出力をFILE Emitterの入力と接続すればOKです。

Start

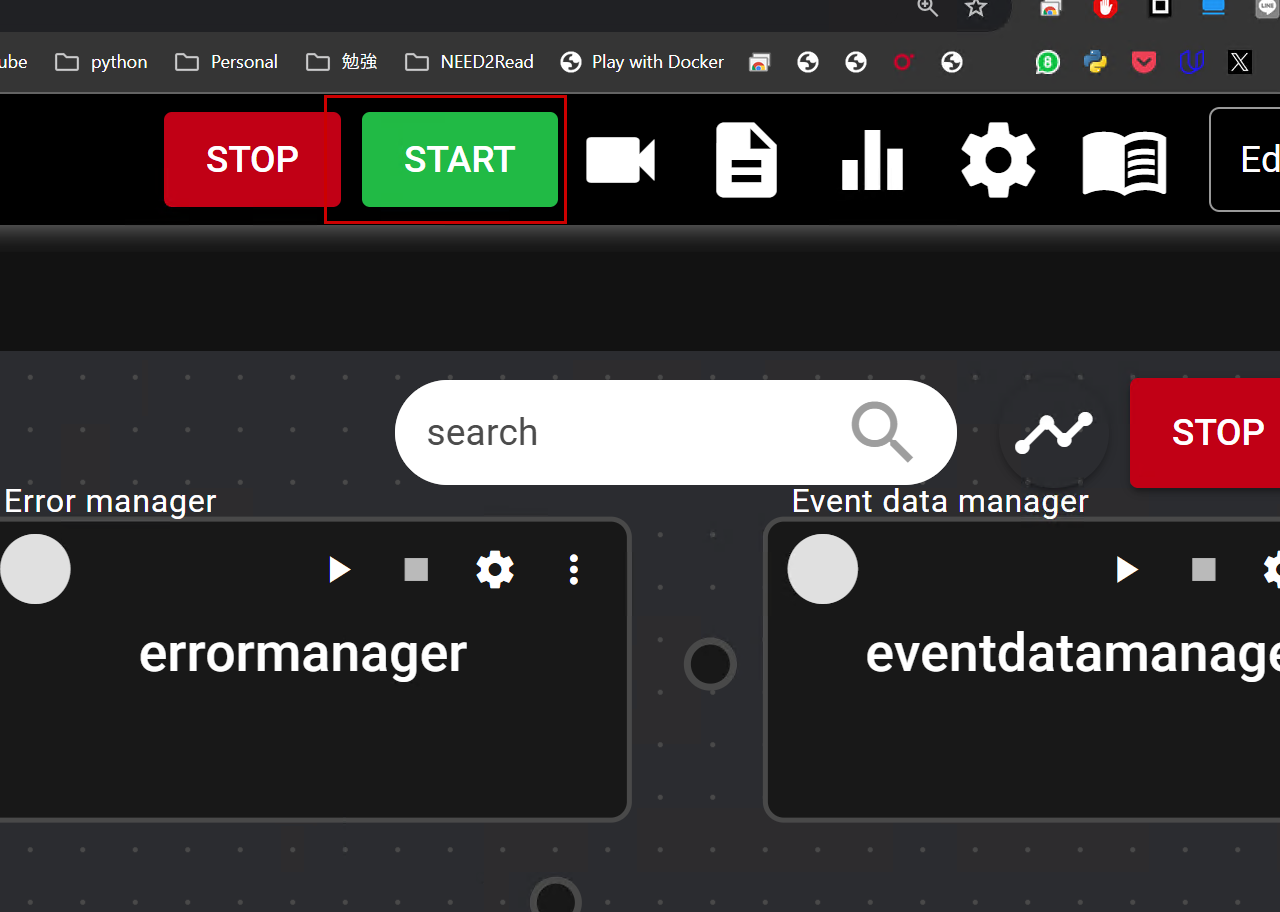

StratボタンをクリックしFLOWを起動します。

Result

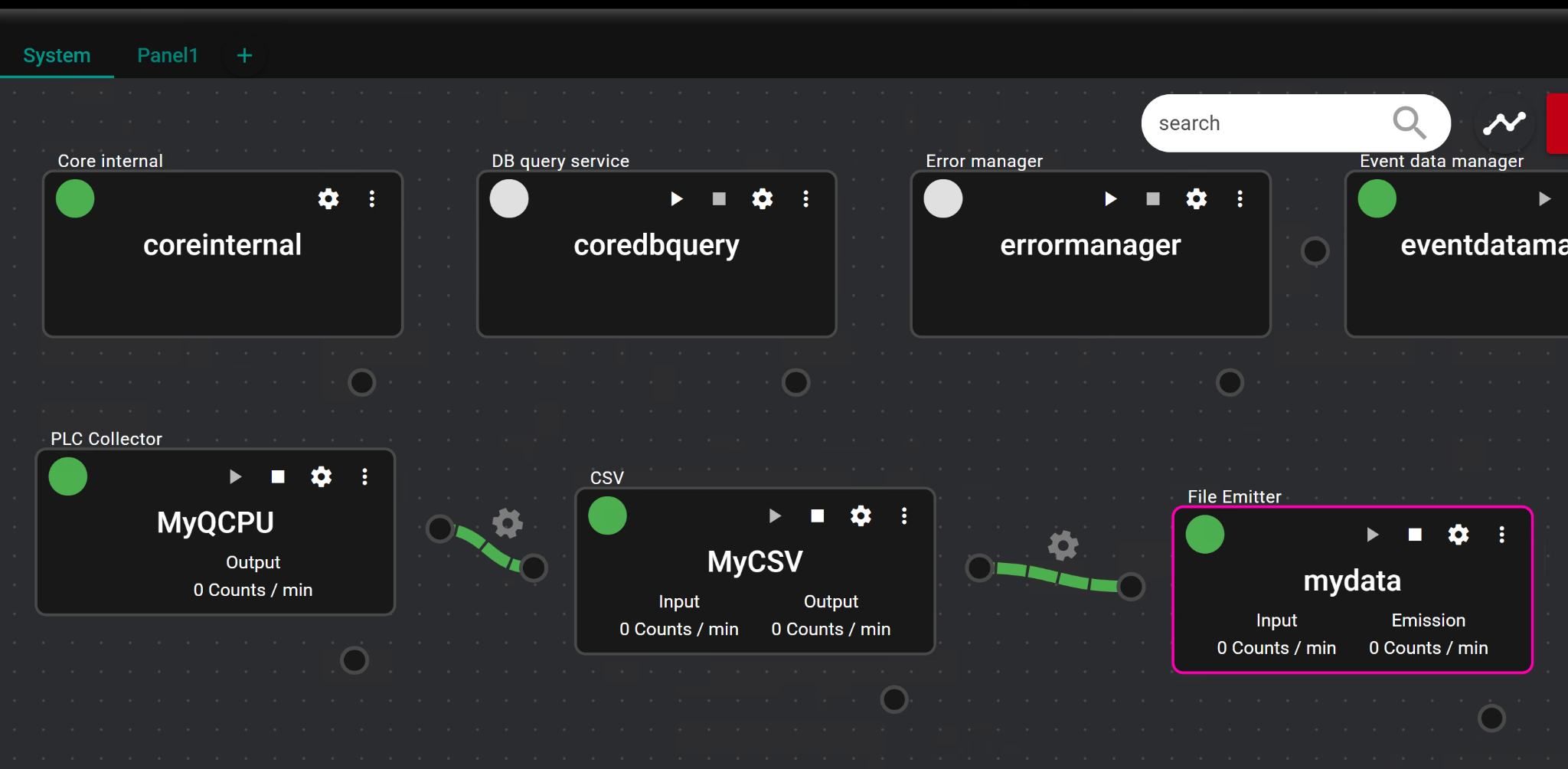

下図のように、すべての部品も緑になり、部品間の線も緑になっていて、それは部品が正常に稼働してることです。

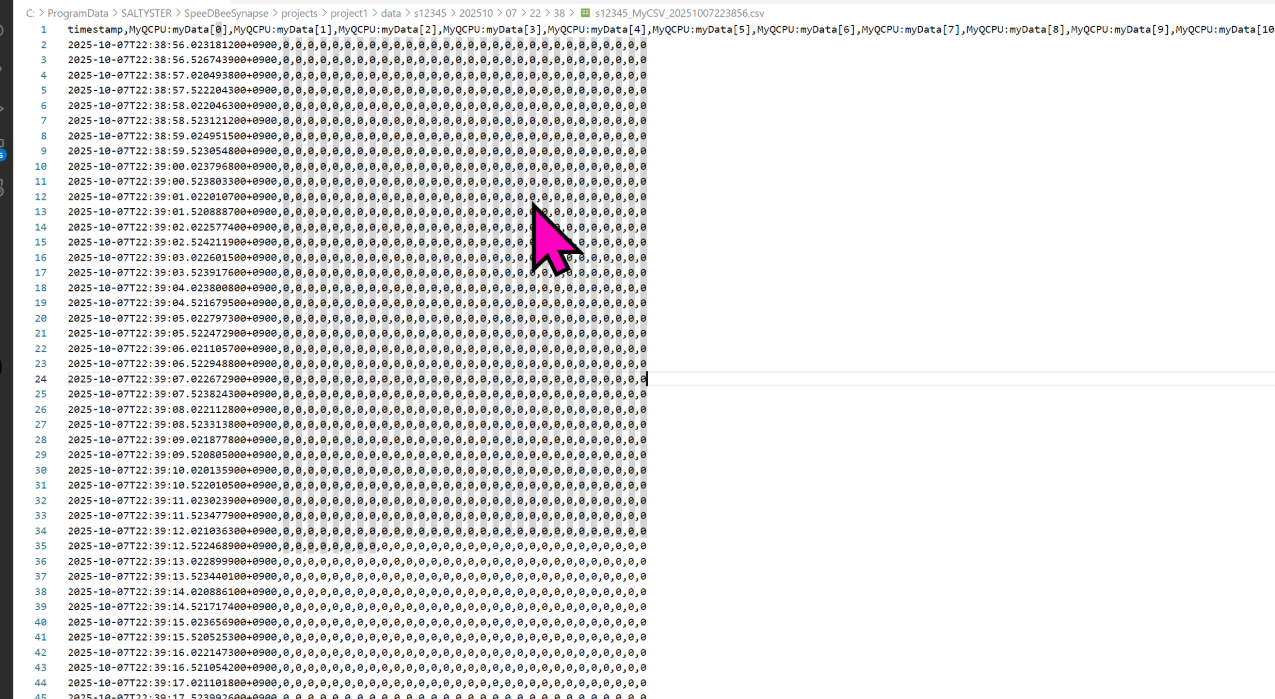

CSV FileにもSub Folderに保存されています。
