こちらの記事ではNX502とEIP201の組み合わせてIP転送の機能を説明します。
さ、FAを楽しもう！
前書き
いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full＠桜 八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。
技術は独り占めせず、届けるもの
私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。
また、もしあなたの現場で…
- 「このPLCとデバイスの組み合わせ、ちゃんと動くのかな？」
- 「EtherCAT通信でうまくいかない部分を検証してほしい」
- 「新しいリモートI/Oを試したいけど社内に検証環境がない」
など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します（ご希望に応じて匿名対応も可能です）。
支援のかたち
現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。
メンバーシップ（ラジオの応援）
Fullさんとのラジオをより充実させるための支援プランです。
https://note.com/fulhause/membership/join
Amazonギフトリスト
コンテンツ制作に必要な機材・書籍をリストにしています。
https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share
Patreon（ブログ・動画活動への応援）
月額での小さなご支援が、記事の執筆・検証環境の充実につながります。
https://www.patreon.com/user?u=84249391
Paypal
小さな支援が大きな力になります。
https://paypal.me/soup01threes?country.x=JP&locale.x=ja_JP
知ってたら助かること、届けたいだけです
あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。
soup01threes*gmail.com
技術はひとりじゃもったいない。
Reference Link
Port Forward – IP Forward
この機能は、EtherNet/IPポート1のネットワークとEtherNet/IPポート2のネットワーク間で通信データを転送します。通信データを転送するには、IP転送オプションを使用を選択してください。IP転送オプションを使用しないを選択した場合、NXシリーズEtherNet/IPユニット宛て以外のIPパケットは破棄されます。
NXシリーズ EtherNet/IPユニットはIPルーティングをサポートします。この機能は、NX502 CPUユニットと外部デバイス間、およびNXシリーズ EtherNet/IPユニットを経由する複数外部デバイス間で、以下の3種類のIPルーティングを提供します。
- クライアントとして使用されるCPUユニットは、NXシリーズEtherNet/IPユニットのEtherNet/IPポートを介して、サーバーである外部デバイスにアクセスします。この場合、CPUユニットとNXシリーズEtherNet/IPユニットの間でIPルーティングが行われます。
- クライアントとして使用される外部デバイスは、NXシリーズ EtherNet/IPユニットのEtherNet/IPポートを介してCPUユニット内のサーバー機能にアクセスします。この場合、NXシリーズ EtherNet/IPユニットとCPUユニットの間でIPルーティングが行われます。
- CPUユニットまたはNXシリーズEtherNet/IPユニットが中継装置の役割を果たし、CPUユニットに内蔵されたEtherNet/IPポートとNXシリーズEtherNet/IPユニット上のEtherNet/IPポートがIPルーティングを実行します。あるいは、複数のNXシリーズEtherNet/IPユニット上のEtherNet/IPポート間でIPルーティングが実行されます。
注意するのはIPアドレスは、各ユニットが同じネットワークアドレスを持たないように設定する必要があります。

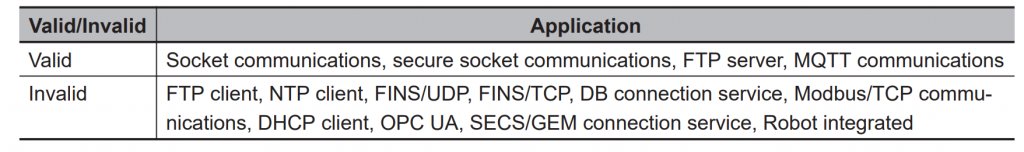

CPUユニットのEthernet/IP ポート→NXシリーズ EtherNet/IPユニットの機能一覧

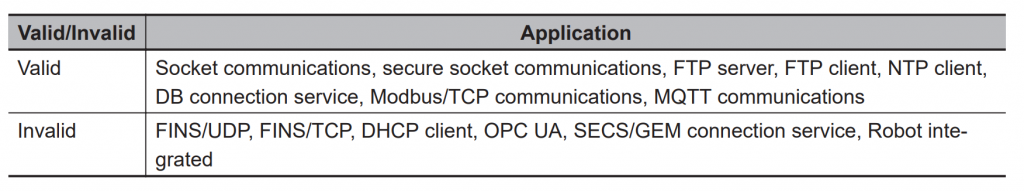

NXシリーズ EtherNet/IPユニット→CPUユニットのEthernet/IP ポート機能一覧

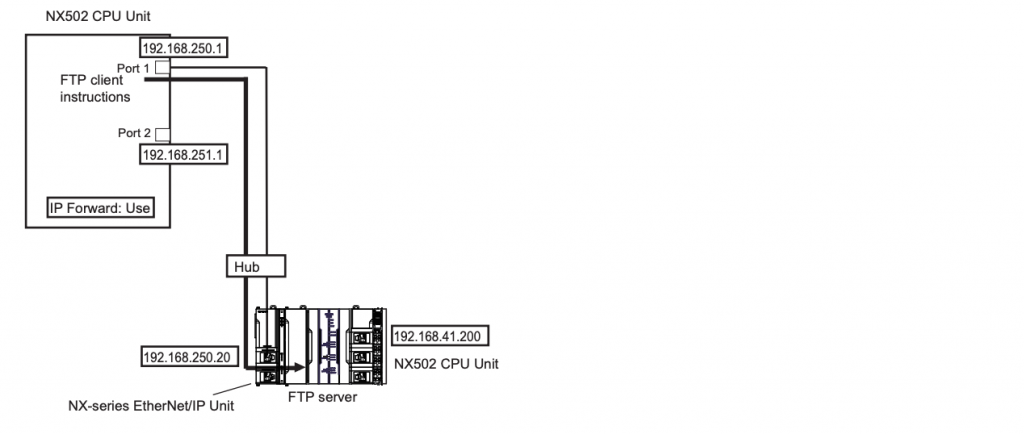

構成例
こちらは構成例です。
手順

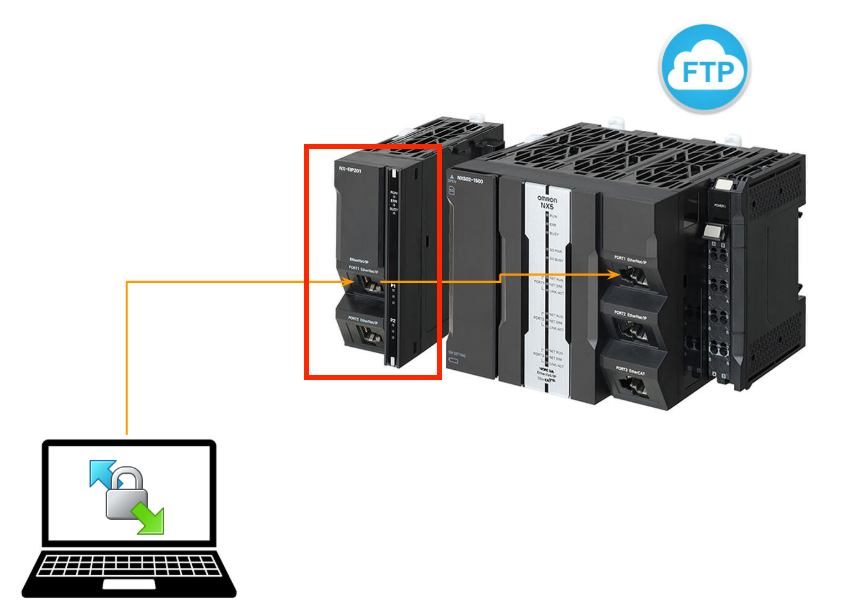

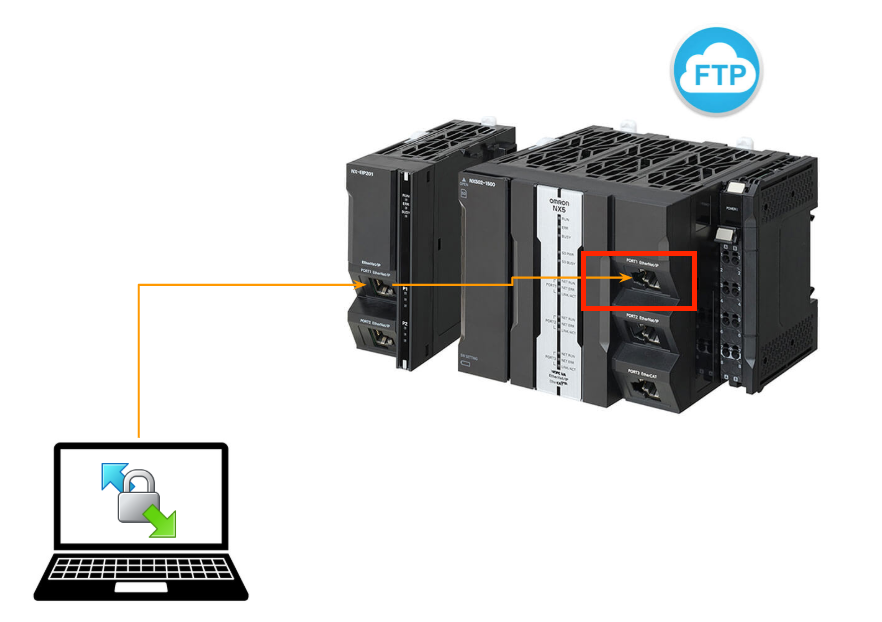

それでは実際Port転送の設定をしましょう。こちらは今回の構成です。

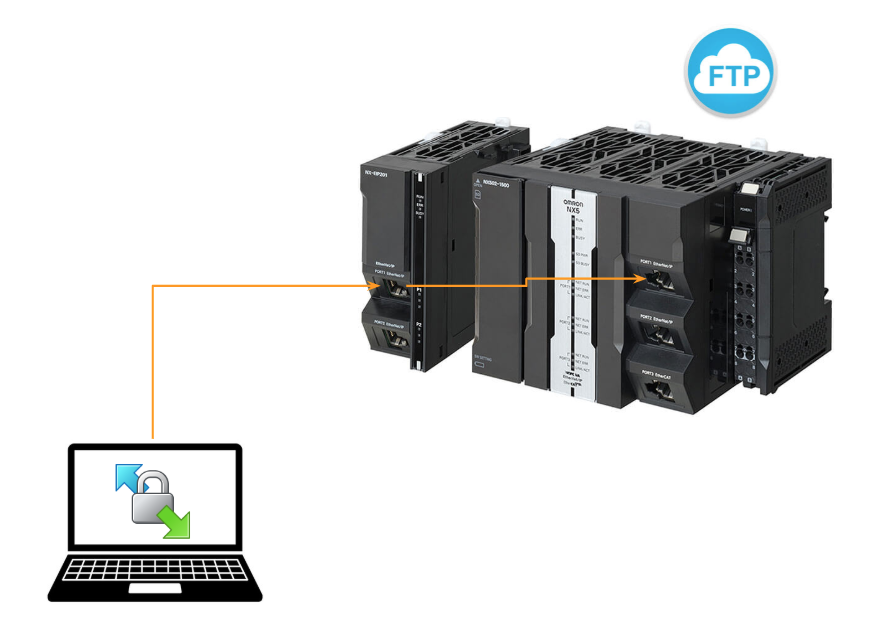

PCからWINSCP FTPクライアントを使用し、NX502の隣にインストールされているEIP201を経由しNX502本体のPort1のFTP Serverにアクセスします。
Build-in Ethenret/IP Port設定
最初にNX502本体の内蔵Ethernet/IP PORTの設定を行います。

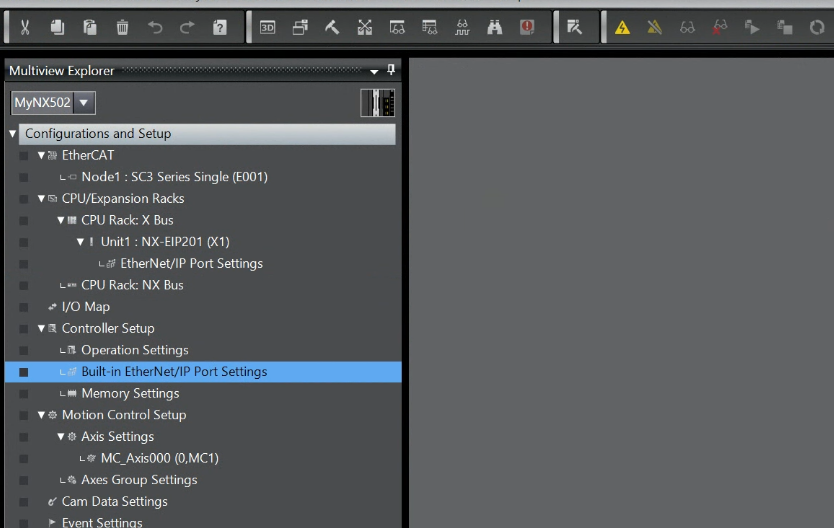

Controller Setup→Build-in Ethernet/IP Port Settingsをクリックします。
２つのPortのIPアドレスを設定してください。

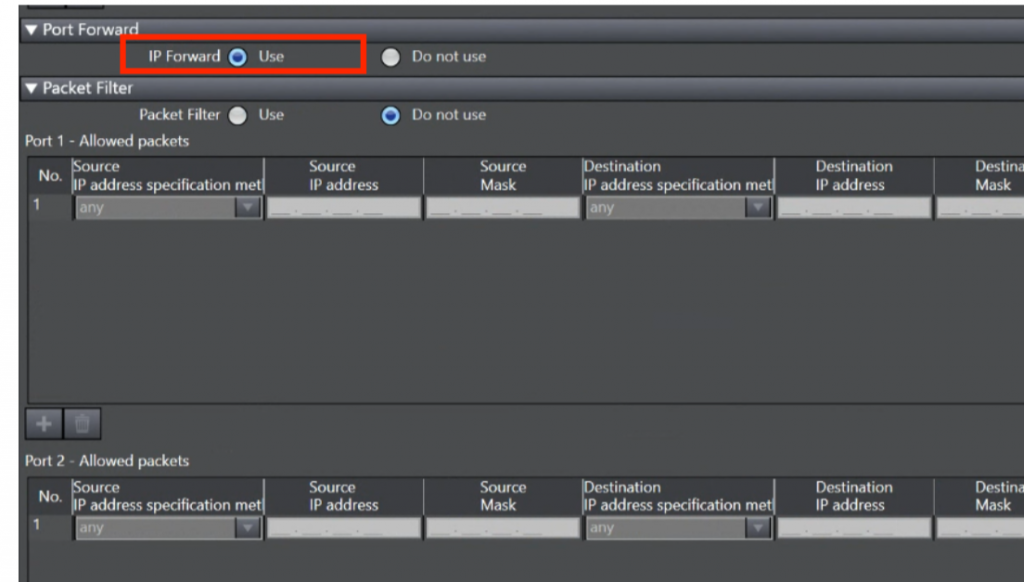

次は下にScrollし、IP Forwardオプションを”Use”に選択します。
FTP設定

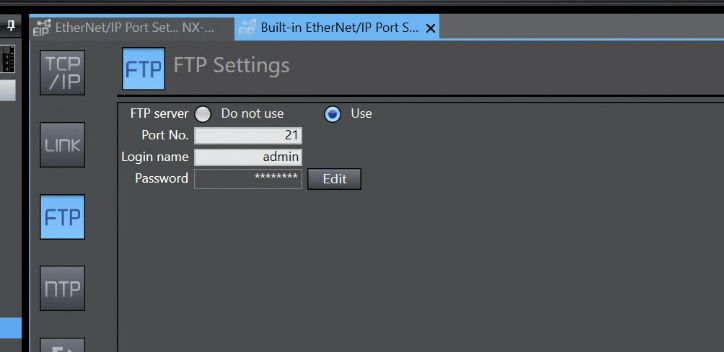

次は本体のFTP Server設定を行います。
先程のEthernet/IP PORT設定画面にある”FTP”をクリックします。
→FTP ServerをUseに選択します。
→Port番号をアプリケーションに合わせます。
→Login NameとPasswordを設定します。
EIP201 Ethernet/IP Port設定
次はEIP201側を設定します。
Configuration and Setup→CPU/Expansion Racks→CPU Rack:X Bus→Ethernet/IP Port Settingを開きます。

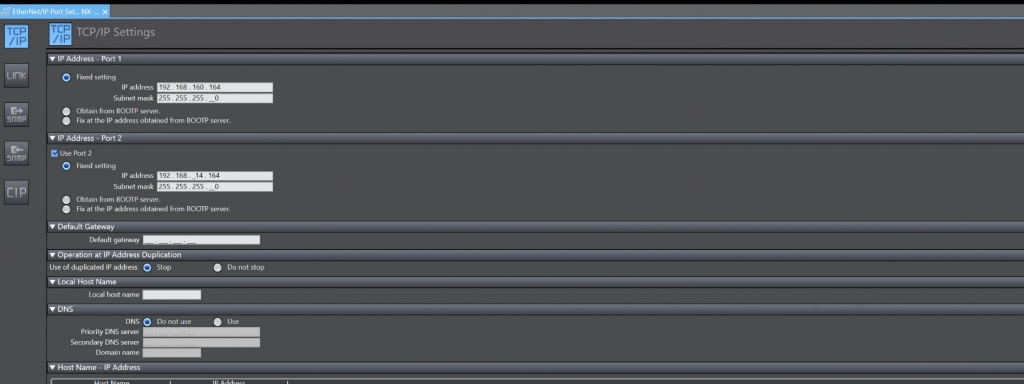

２つのPortのIPアドレスを設定してください。
次は下にScrollし、IP Forwardオプションを”Use”に選択します。

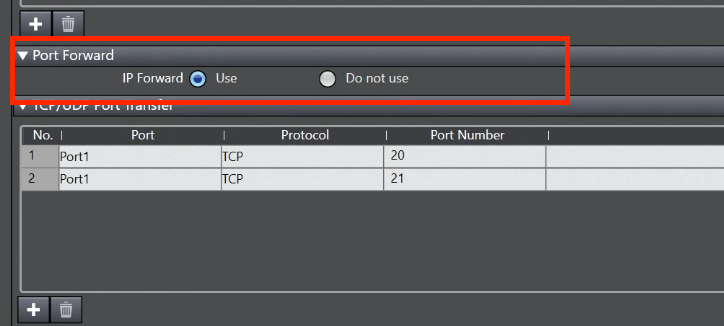

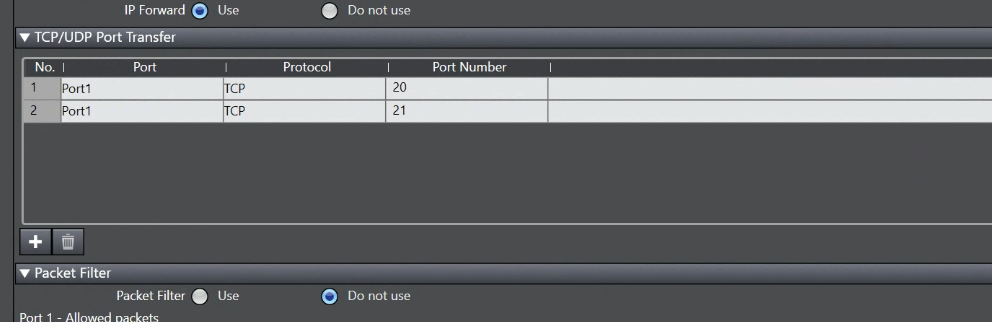

次はTCP/UDP Transferの表にPort20、Port21をNX502の本体 Port1に転送するように設定します。
検証

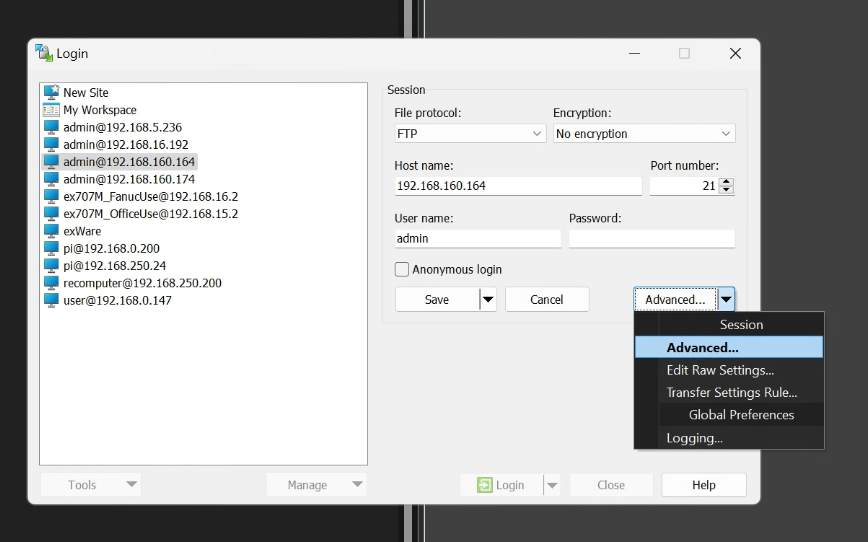

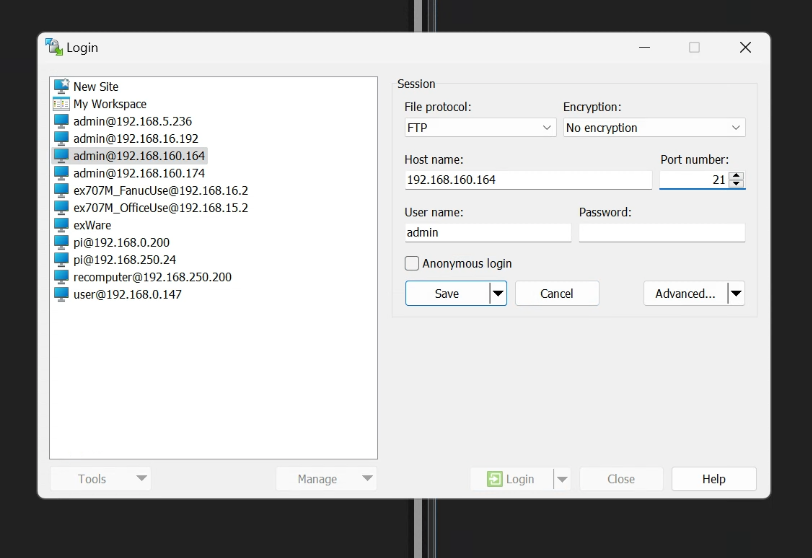

最後はPort転送の効果を確認します。WINSCPを起動し、EIP201のPort1のIPアドレスを登録します。
右にあるAdvancedをクリックします。

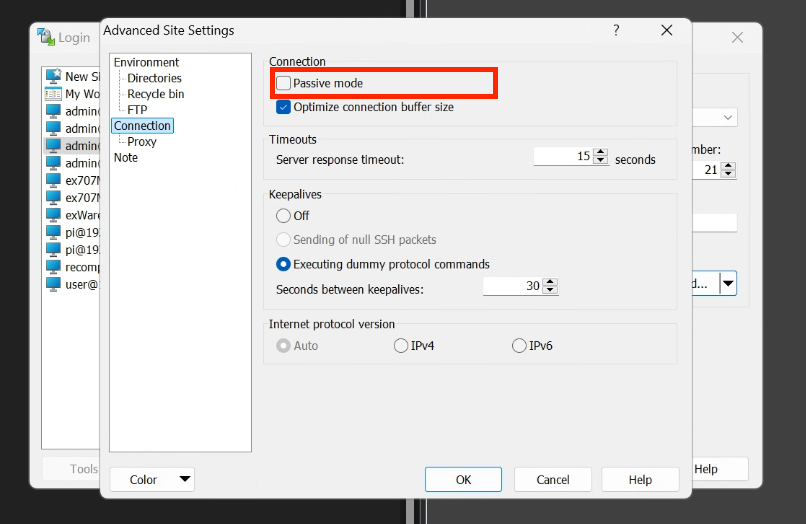

Connectionー＞Passive ModeのCheckboxを外します。

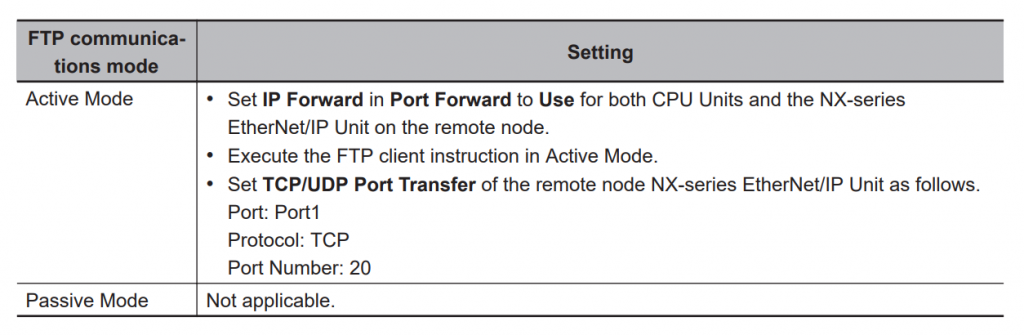

それはEIP201経由→NX502本体をアクセスにはPassive Modeは対応してないからです。

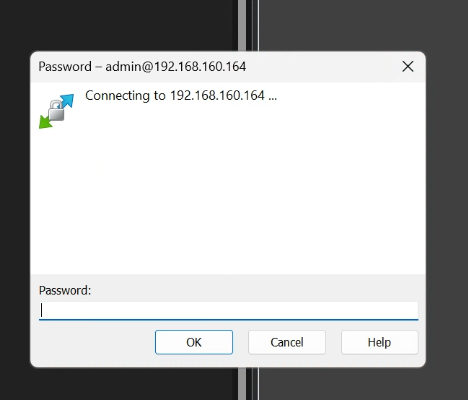

Passwordを入力します。

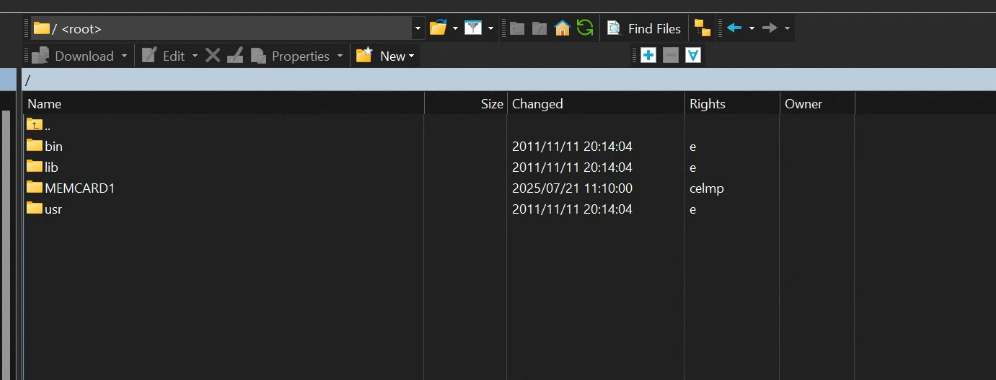

Done!NX502の本体のFTP Serverにアクセスできました。
