今回はBeckhoff TwinCAT SFCのプログラミングの第3話になります。この記事ではBranchを説明したいと思います。BranchというのはSFCプログラムの中に”同時に複数のシーケンスを実行する”、もしかくは”複数のシーケンスの中に一つを実行する”のイメージです。

TwinCATでは、一つだけのBranchを実行するのはalternative branchesで複数のBranchesを同時実行するのはParallel branchesと言います。

Reference Link

Beckhoff#TwinCAT SFC Basic-1
Beckhoff#TwinCAT SFC Basic-2 SFC Flags

Parallel branch

Parallel branchesでは必ず始まりと終わりにもStepを挟む必要があります。そしてParallel branchesではダブルラインです。

Add the Branch

実際にParallel branchを追加してみましょう。いまSFCプログラムにInit Stepがあります。

必ず始まりと終わりにもStepを挟む必要があると書きましたね。なので、もう一つのStepを追加します。

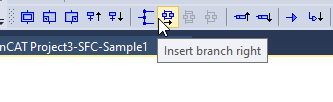

そのStepを選びmInsert branch rightをクリックします。

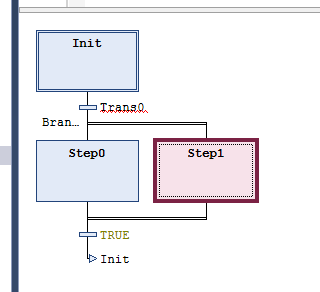

そうすると自動的にStep0の右側にStep1が追加されます。

Stepが一つだけでは少々つまらないので、Step1を選び>Insert step-transition afterをクリックします。

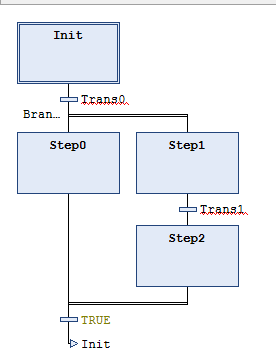

いま左のBranchにStep0があり、右のBranchにStep1とStep2があります。

Trans0、Trans1、Trans2も定義します。(そのあたりは前の記事にも書きましたので参考にしてください。)

Transのロジックは難しいこと書いてなくて普通のAND ロジックだけです。

Test

実際SFCプログラムを実行してみましょう。

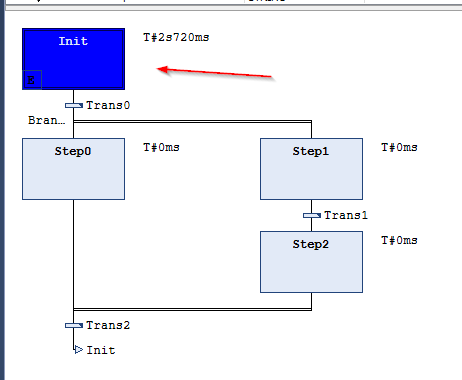

いまはInitのStepにいます。

Trans0の条件をTrueにします。

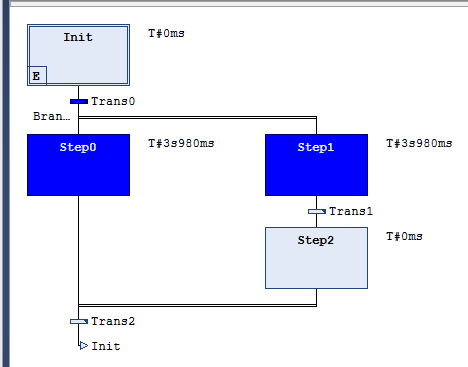

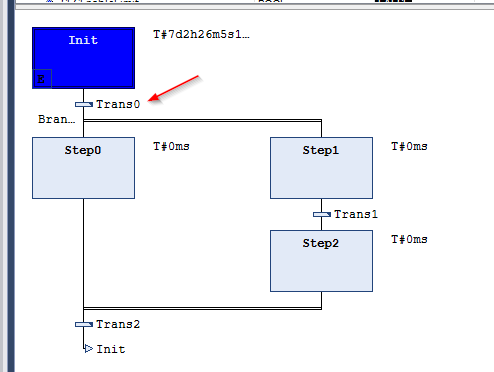

そうするとStep0とStep1が同時に青い色になり有効になってる状態です。

これはParallel branchesの特徴です。複数のBrachesを同時実行できます。

でも左側のBranchと右側のBranchには少し違いがありますよね。

右側のBranchはStep1>Trans1>Step2のような流れですね。

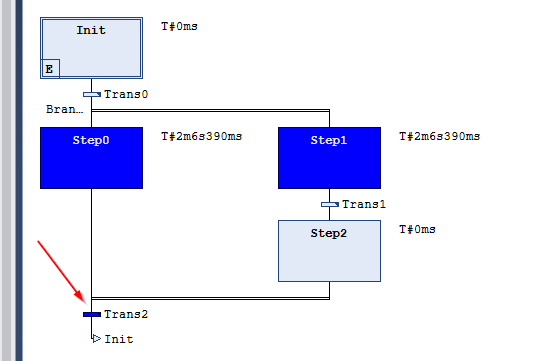

ここでTrans2をTrueにしたらどうなるでしょうか。

Step Initに戻ると思いますか。

正解は戻らないです。それもParallel branchの特徴で、Branch内すべてのStepも全部実行完了し>なおかつTransの条件がTrueであれば進みます。

動作を確認してみます。Trans1をTrueにします。

StepがInitに戻りましたね。


Summary

  • 必ず始まりと終わりにもStepを挟む必要があります
  • 複数のBrachesを同時実行
  • Branch内すべてのStepも全部実行完了し>なおかつTransの条件がTrueであれば進行

Alternative branch

Alternative branchでは必ず始まりと終わりにもTransitionsを挟む必要があります。そしてAlternative branchではシングルラインです。

Add the Branch

既存のBranchを右クリックしそのままParallel/Alternativeに切り替えられます。今回はAlternativeにします。

始まりと終わりにもTransitionsを挟む必要があると先ほども言いましたね。少しSFCシーケンスを修正します。

Test

実際SFCプログラムを実行してみましょう。

いまはInitのStepにいます。

左側のBranchの成立条件Trans3をTrueにします。

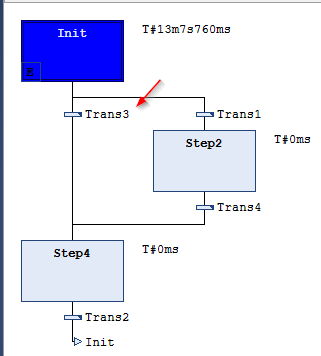

Step4に進みました。Step2が実行されていません。

では今度Trans1をTrueしてみます。

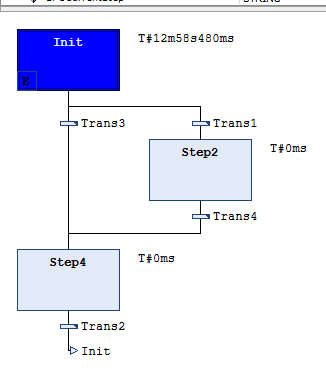

Step2に飛びましたね。

例えばTrans3をTrueにしてみます。

ですがSFCプログラムはもうすでにStep2に流れてきたので、いまシーケンスを見てる条件はTrans4だけになります。

そしてTrans4をTrueにするとまたStep Initに戻ります。

Summary

  • 必ず始まりと終わりにもTransitionsを挟む必要があります
  • 一つのBrachesをのみ実行

次回はMarco・Propertiesを説明しますね★お疲れ様です。
