PLCNEXT#EPC edge PC Basic Startup

この記事ははじめてPhoenix ContactからEdge PC届いてたときIp設定・Internet接続までなど簡単な基本Setupを紹介し、次回はInfluxDB・NodeRed・PLCNEXT RuntimeなどもStep by Stepで説明します。よろしくおねがいします!

Power ON!

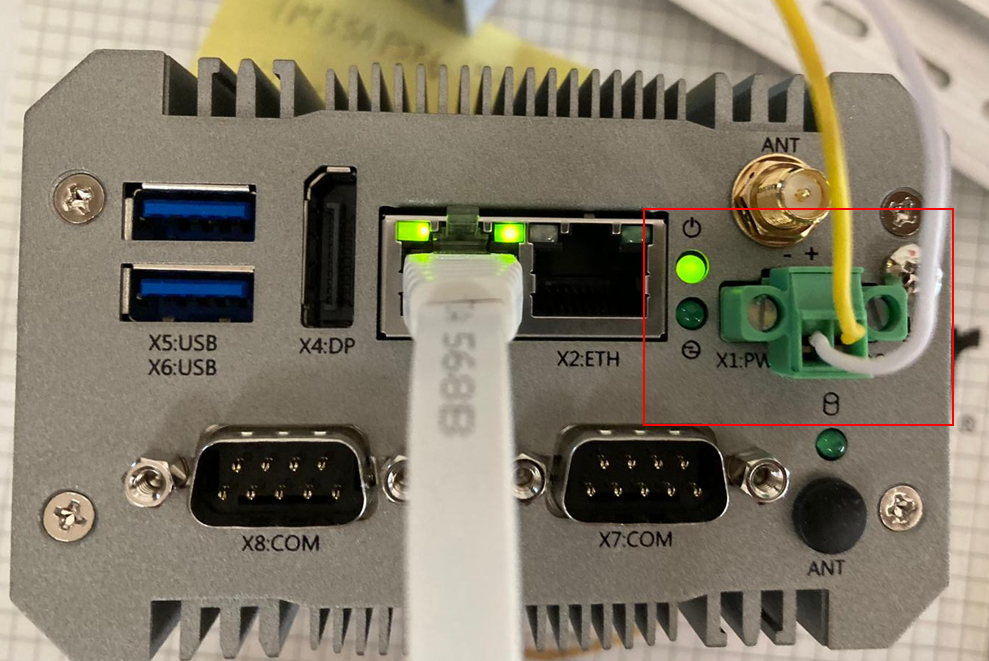

24vと繋がってる電源ON!

黄色のCableはプラスで白はマイナスです。

Check the IP

LAN CableをEthernet Portと接続し、WiresharkからIPを調べます。

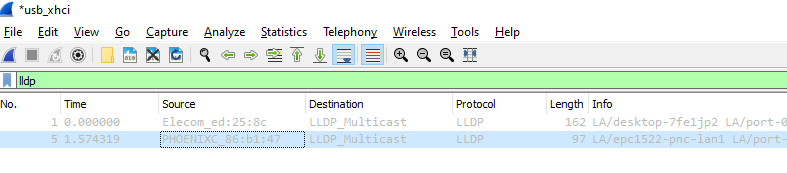

defaultは192.168.1.10と192.168.2.10ですが、WiresharkからLLDPのProtocolでIPCのIPを確認できます。

Web server

Chromeから192.168.1.10を入力します。

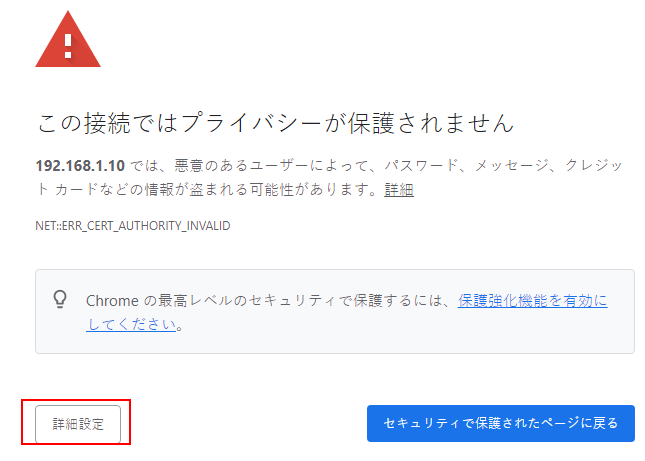

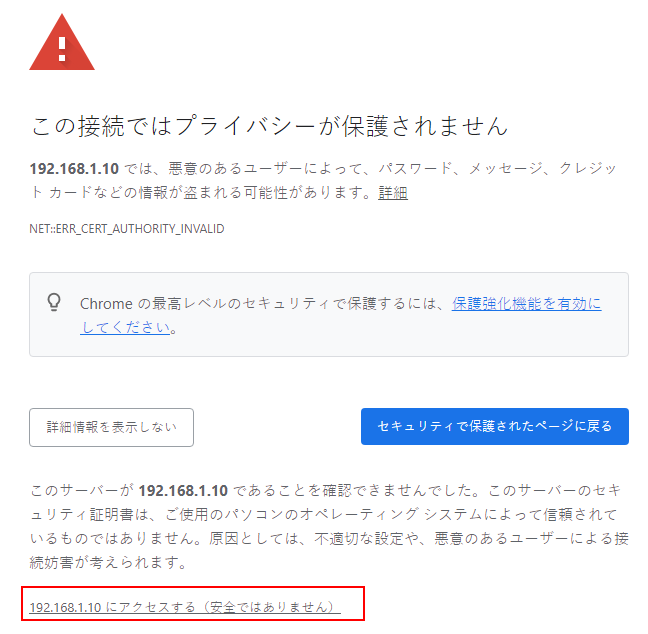

その接続ではプライバシーが保護されてませんとエラーが表示され、詳細設定のボタンをクリックします。

192.168.1.10にアクセスする(安全ではありません)をクリックします。

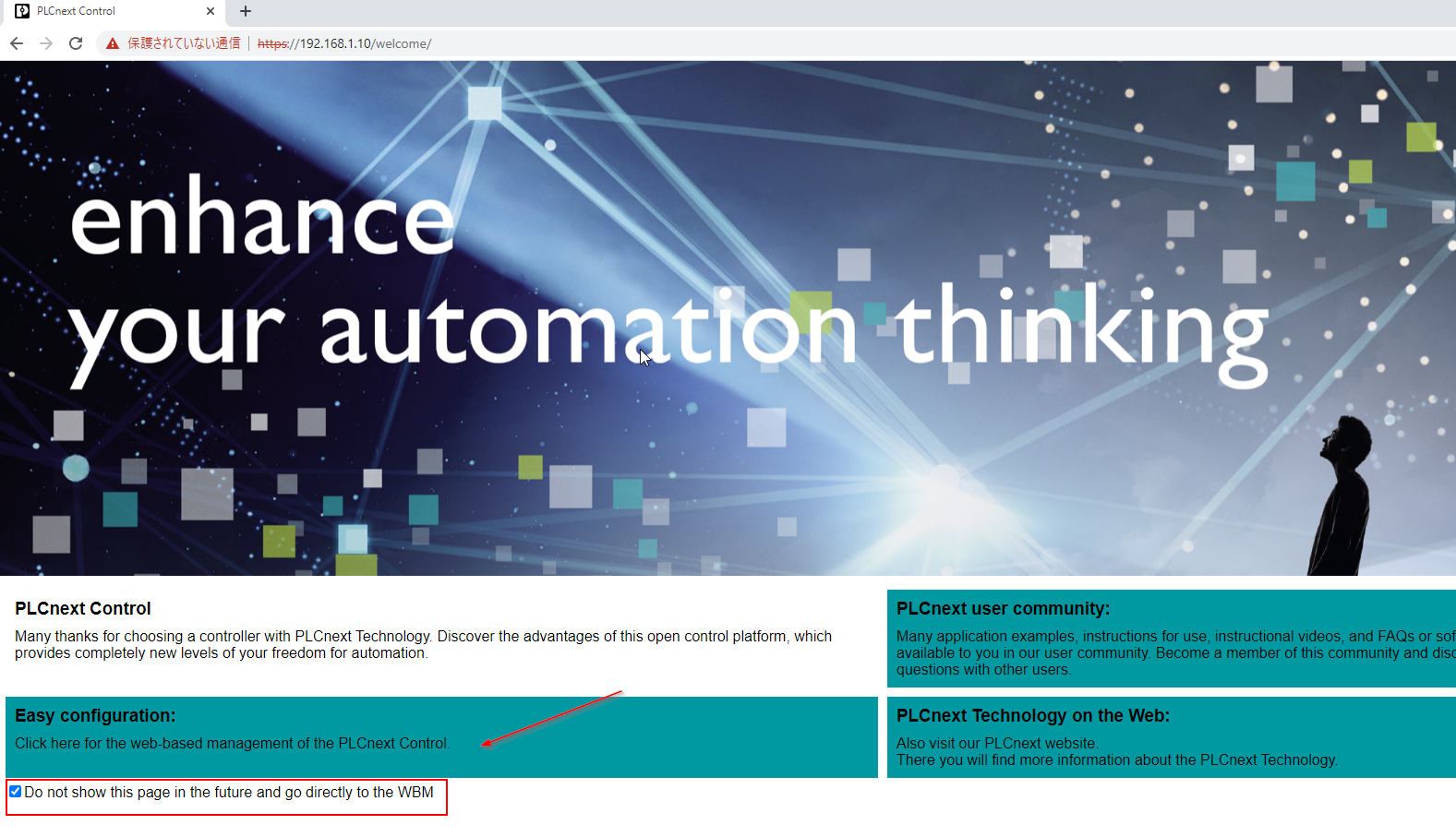

PLCNEXTのLogin画面に切り替えます。Do not show this page in the future and go directly to WBMのCheckbox入れてEasy ConfigurationのFieldをクリックします。

Login画面が表示されました。

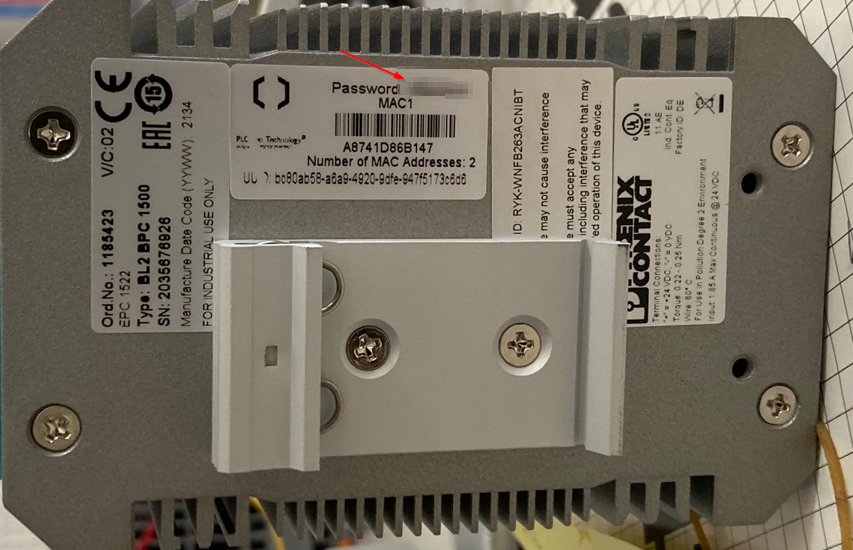

Usernameはadminで、PasswordはIPCの後ろに乗せています。

WBMにLoginできました!

Configuration

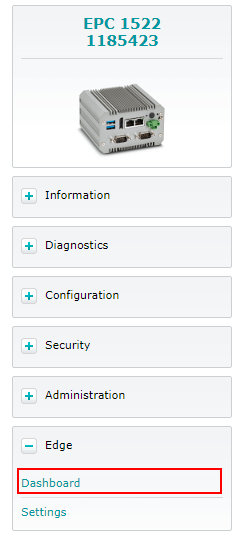

次はEPC1522のDashboardを見てみましょう。Edge>Dashbordをクリックします。

Edge Configuration – つまりいまEPC1522のエッジアプリケーションの状態が表示されています。

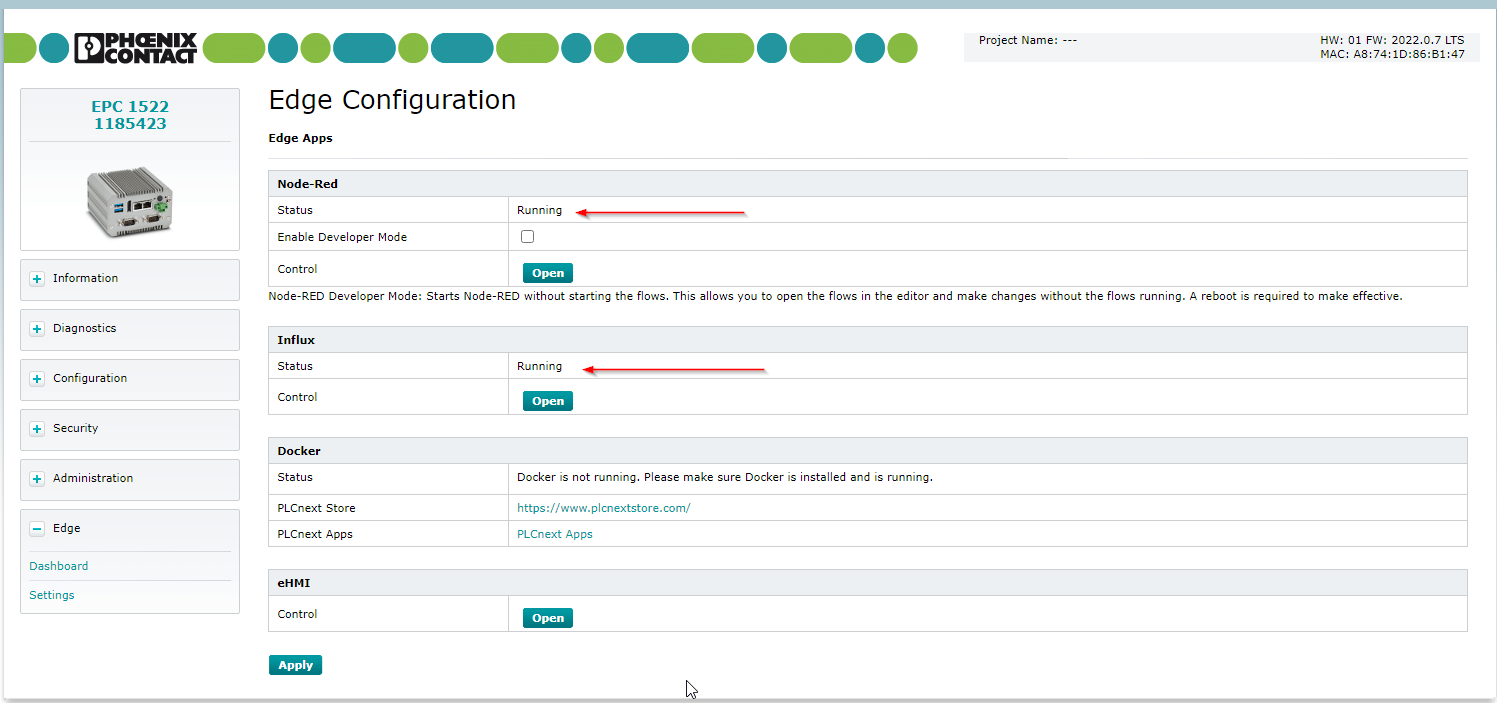

Node-RedとInflux DBがRunning中でDockerは停止中ですね。

Node Red

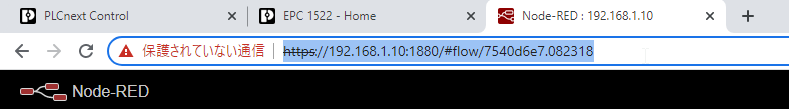

 Chromeからhttps://192.168.1.10:1880をアクセスするとNode-REDのDashboardに入れます。

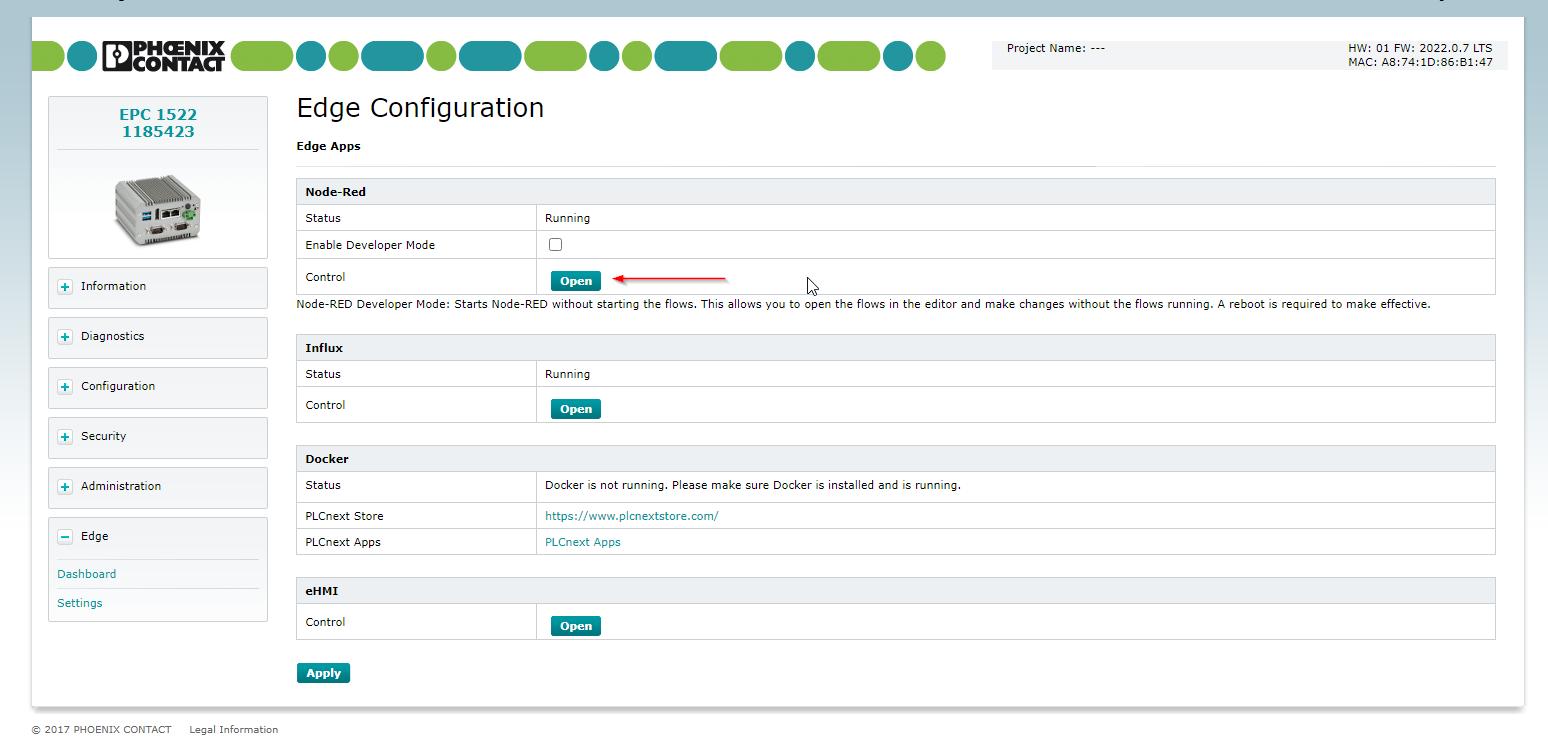

もしくはDashboardからNode-Red>ControlのFieldでOpenボタンをクリックします。

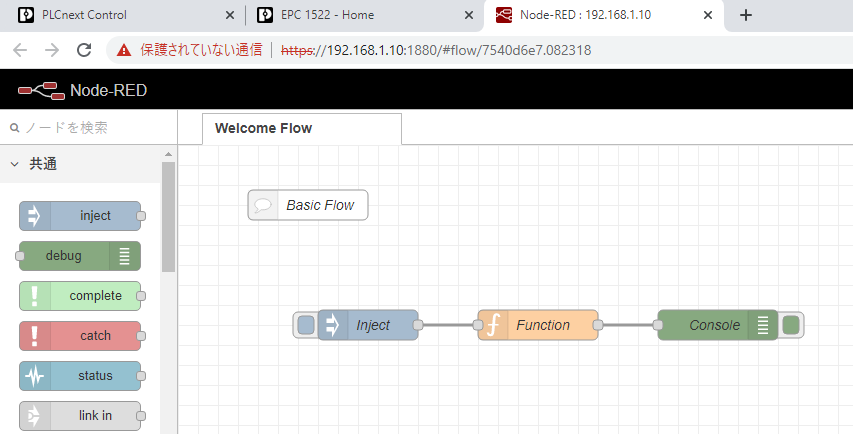

新しいTabが自動的に開き、Node-RedのDash-boardも同様に表示されます。

Influx DB

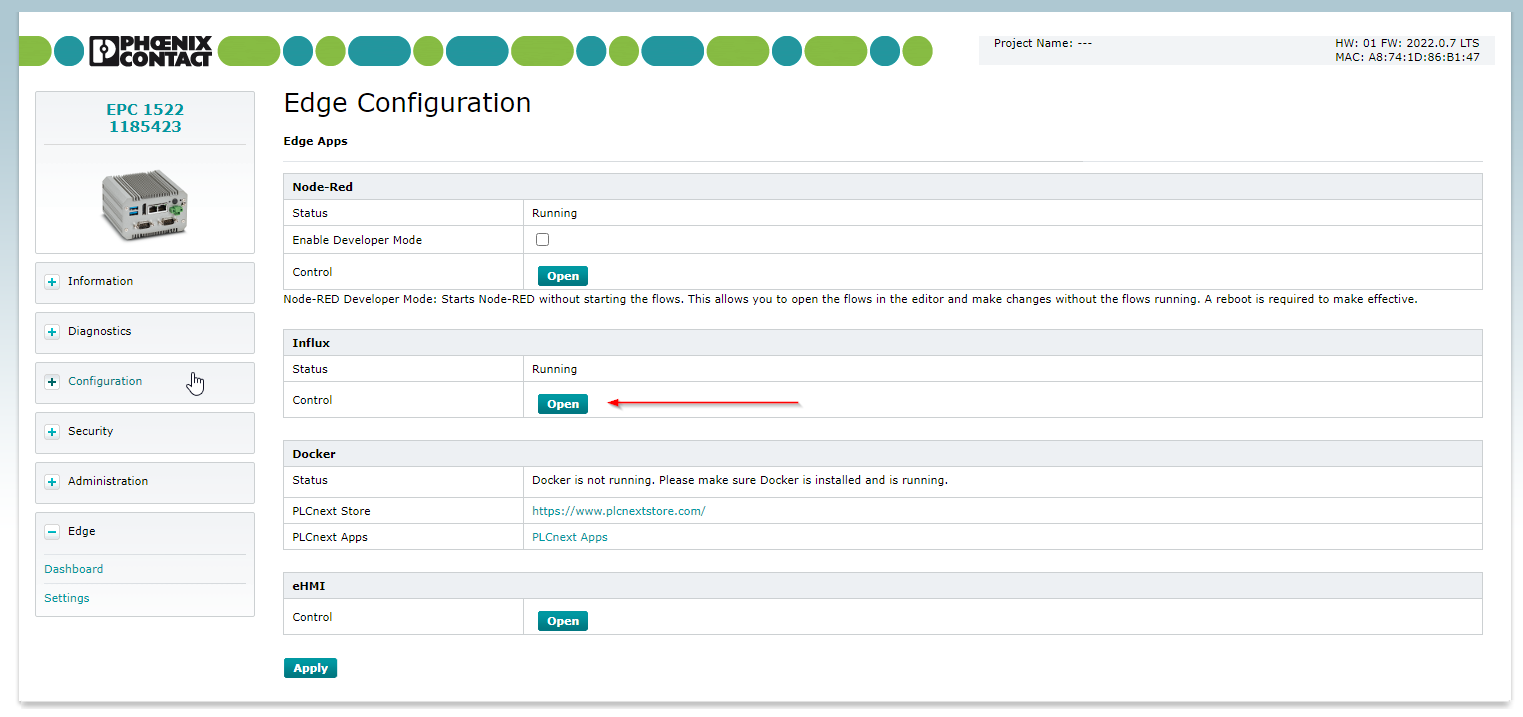

Influx DBのControl FieldにOpenボタンをクリックします。

また新しいTabが開き、InfluxDB のDashboardが表示されます。

InfluxDBの話はまだ次回します★

Setup wifi

エッジデバイスなのでInternetの接続が必要ですね。Edge>Settingsをクリックします。

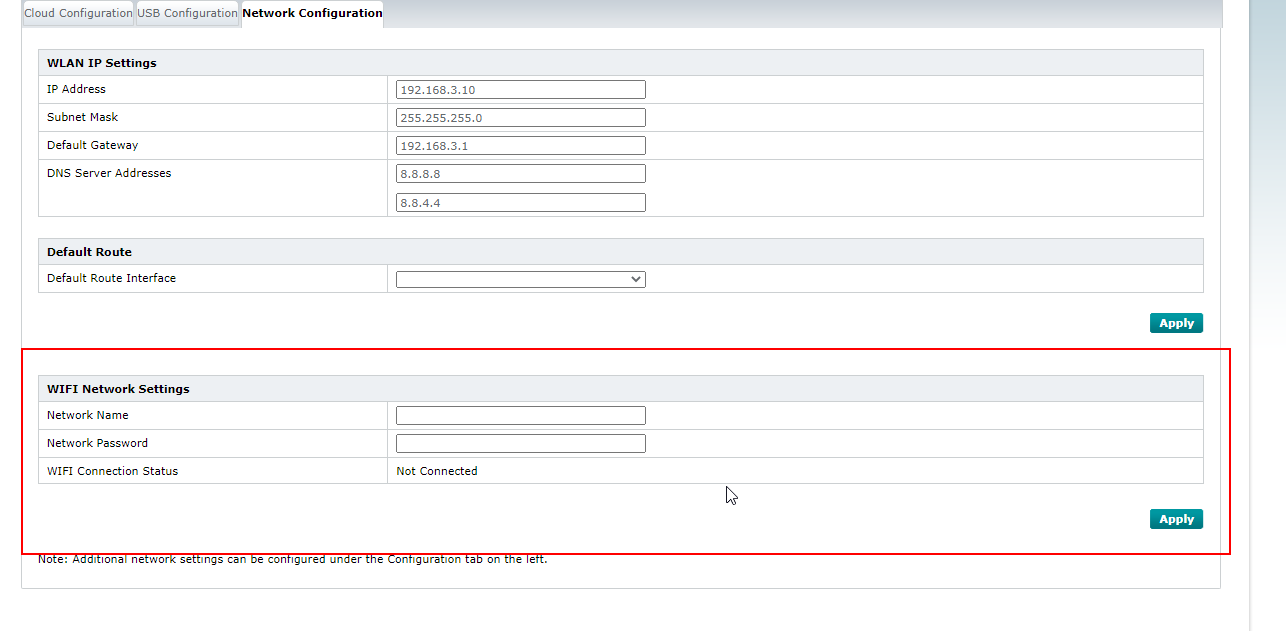

WIFI Network SettingsのFieldがありますね。

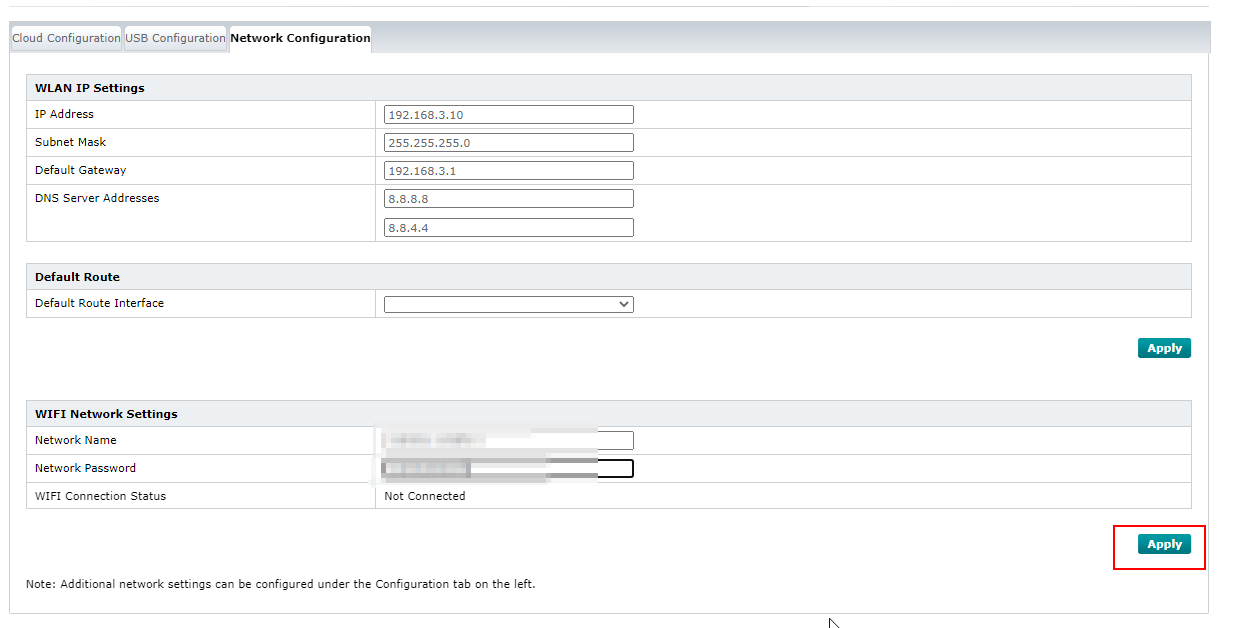

WIFIのSSIDとPasswordを入力しApplyで適用します。

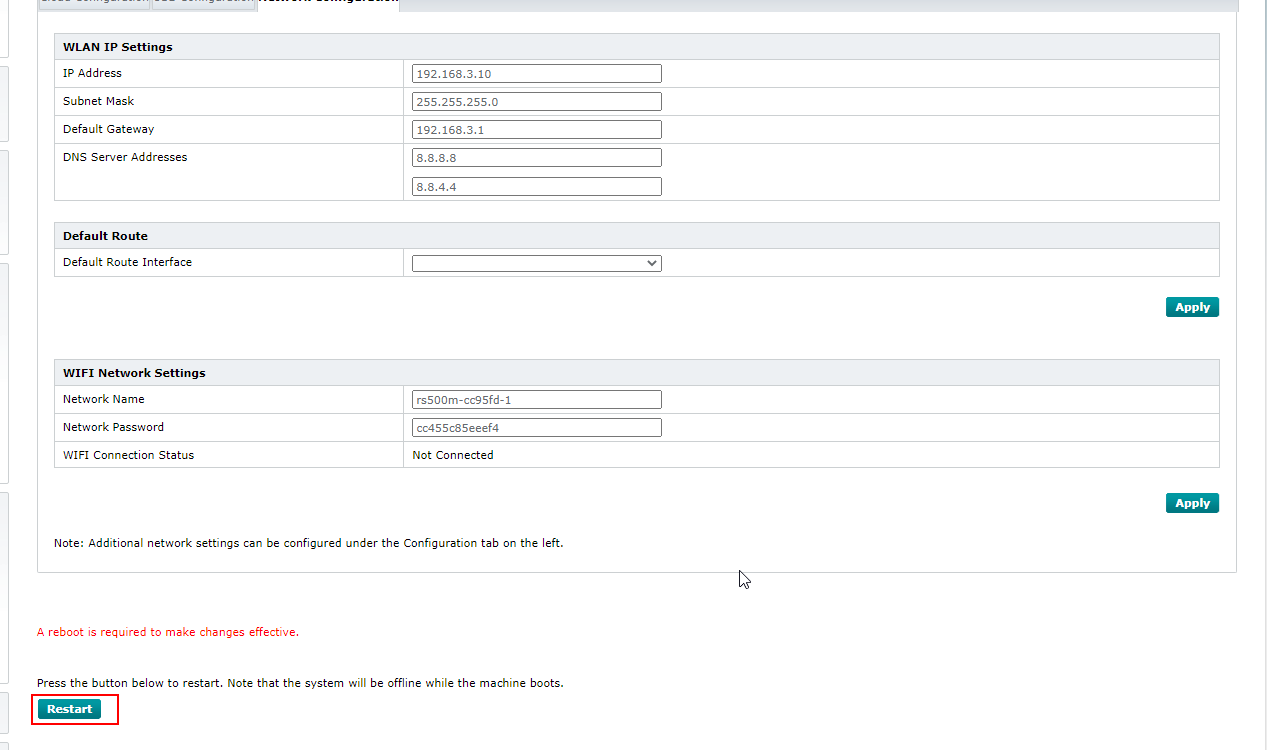

RestartボタンでEPCを再起動します。

WIFI Connection Statusが”Connected”に変わるはずです。

最後はDefault Route InterfaceをWLANを設定し、Applyボタンで適用します。

Check connection with PLCNEXT Store

Configuration>PLCnext Storeを来居区します。

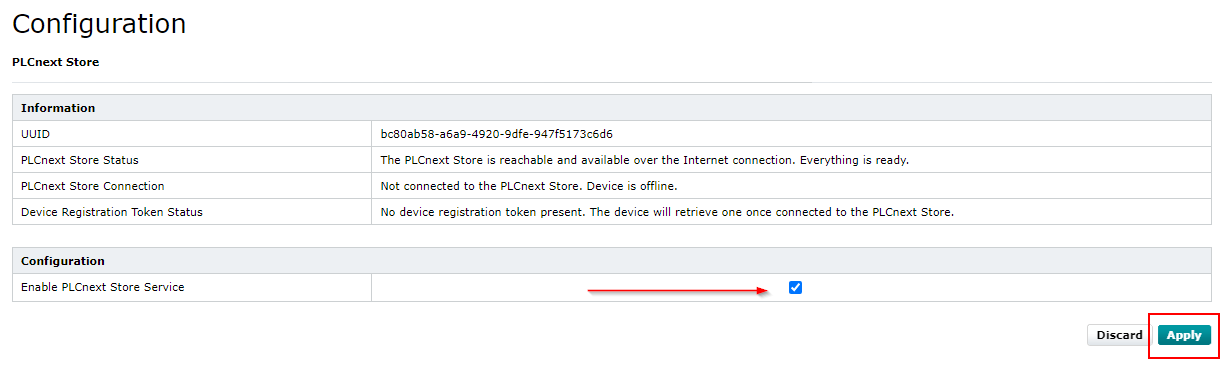

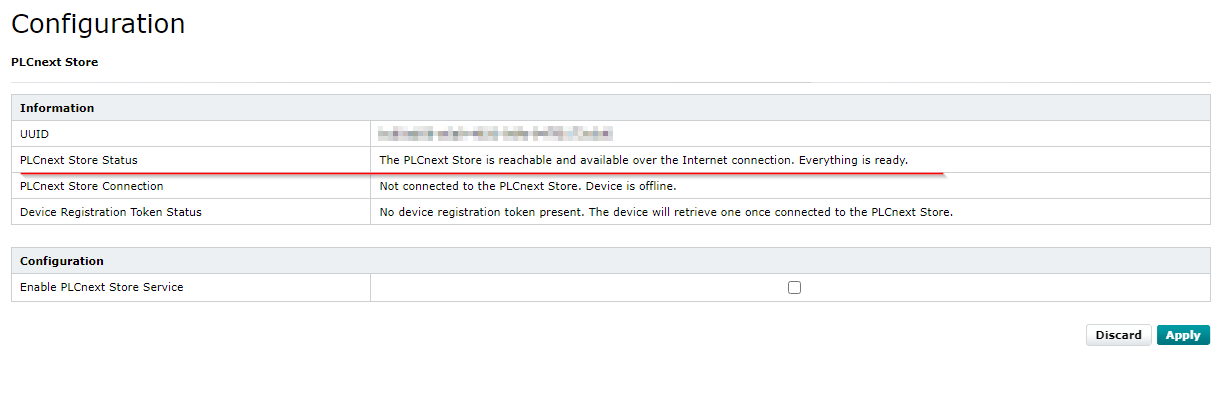

PLCnext Storre status はReachableだと表示したらもうInternet接続してます。

Configuration>Enable PLCnext Store ServiceのCheckBoxを入れてApplyで適用します。

Puttyから8.8.8.8をpingしてもInternet接続状態を確認できます。

Configuration LAN

最後はアプリケーションによりLAN Portの設定を変更できます。

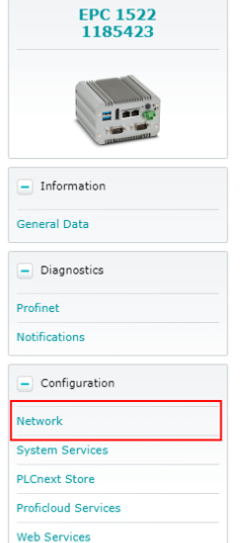

Configuration>Networkします。

LAN1,LAN2のConfiguration FieldをIPを変更します。

Apply and restartで設定を反映します。
