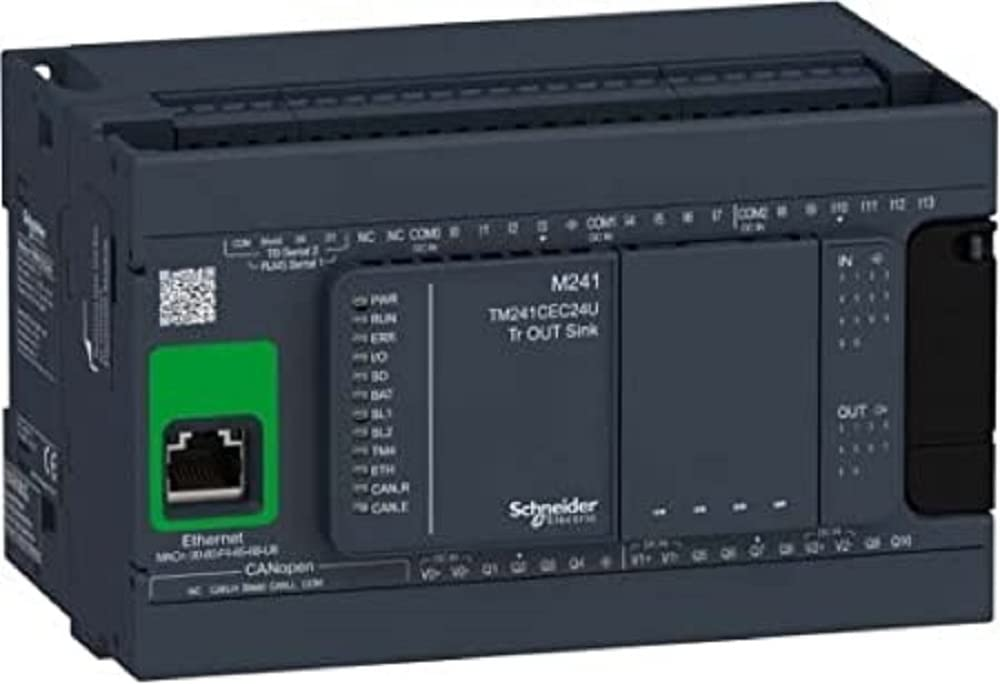

この記事ではSchneider PLC TM241CEC24UをプログラムするにはEcoStruxure Machine Expert のインストール方法と初めてのプロジェクトを設定してみます。
よろしくおねがいします。
Thanks!
今回の記事はMana Design Works 様からのご提供でお送ります。内容は自体はシュナイダーですが、Mana Design Worksは大阪に本社あるSiemensの正式なソリューション パートナーで、Siemens製のCPU・HMI・Drive・Motion Controller・SCADAから国産メーカまで常に最適な提案できます。
こちらはMana Design Works 様のホームページです。
どうぞよろしくお願いします。
Installation
以下のLinkアクセスしEcoStruxure Machine Expert のSetup FileをDownloadしましょう。
https://www.se.com/us/en/product-range/2226-ecostruxure-machine-expert-software/
英語を選び>Okします。

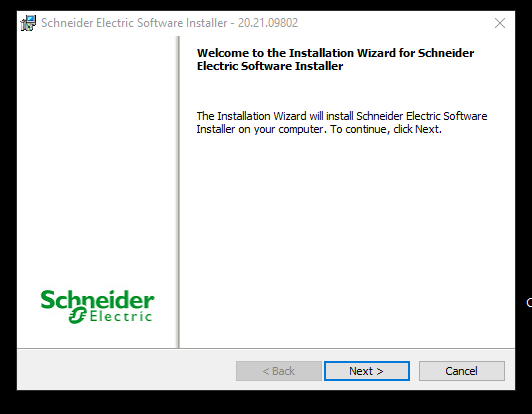

Next>します。
ライセンスに同意し>Next>します。

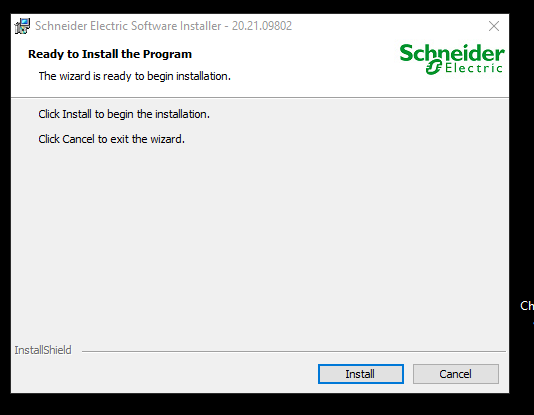

Installで開始！

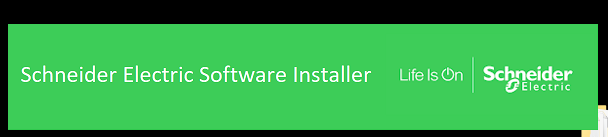

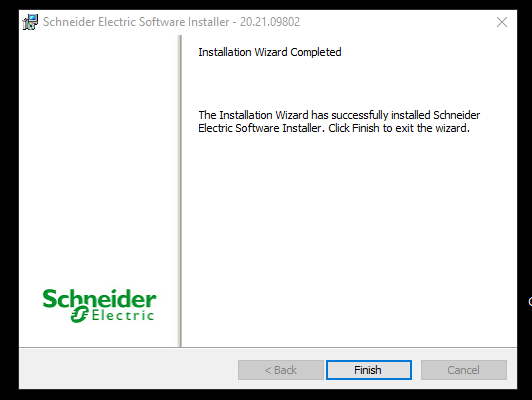

Schneider Electric Software installer がインストールされました。
Schneider Electric Software Installer は自動に起動します。

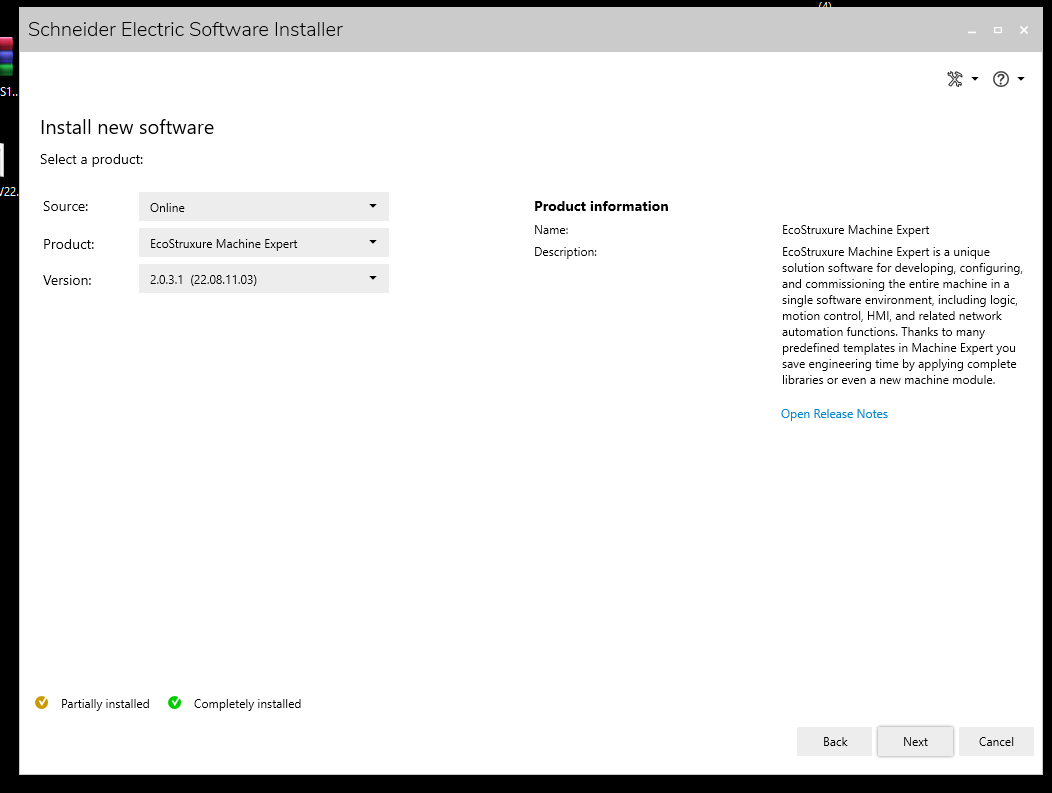

Product Listから EcoStruxure Machine Expert を選び、Next>します。

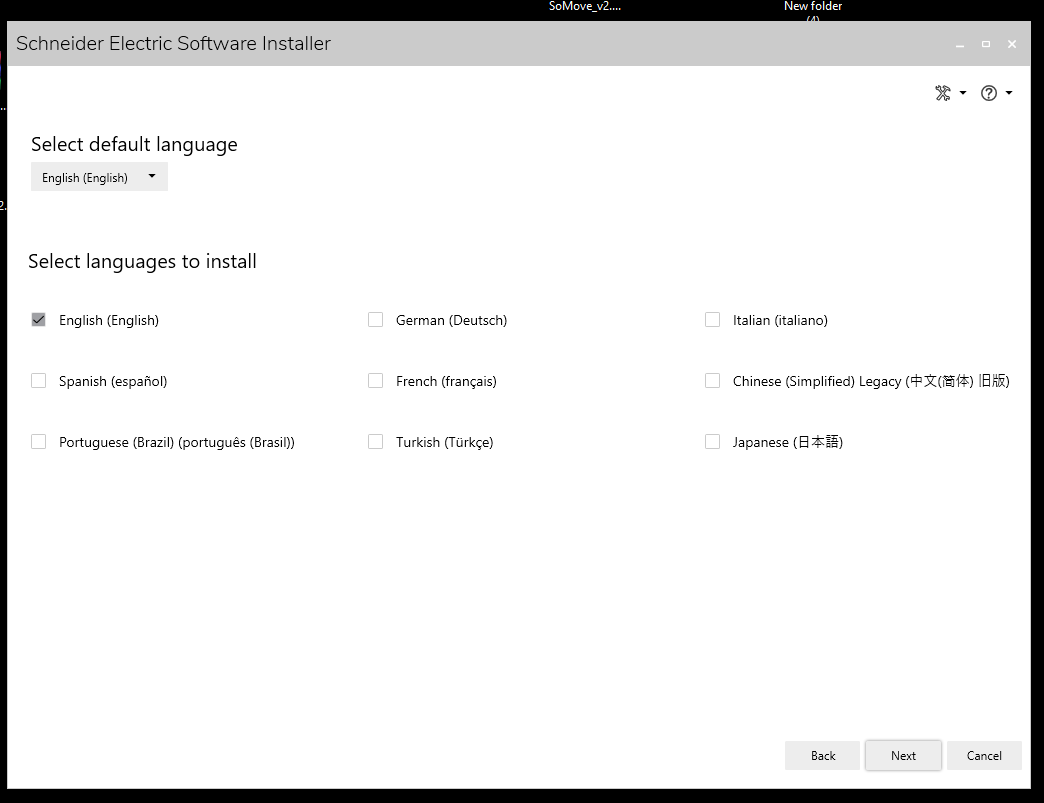

インストール言語を選び、Nextします。

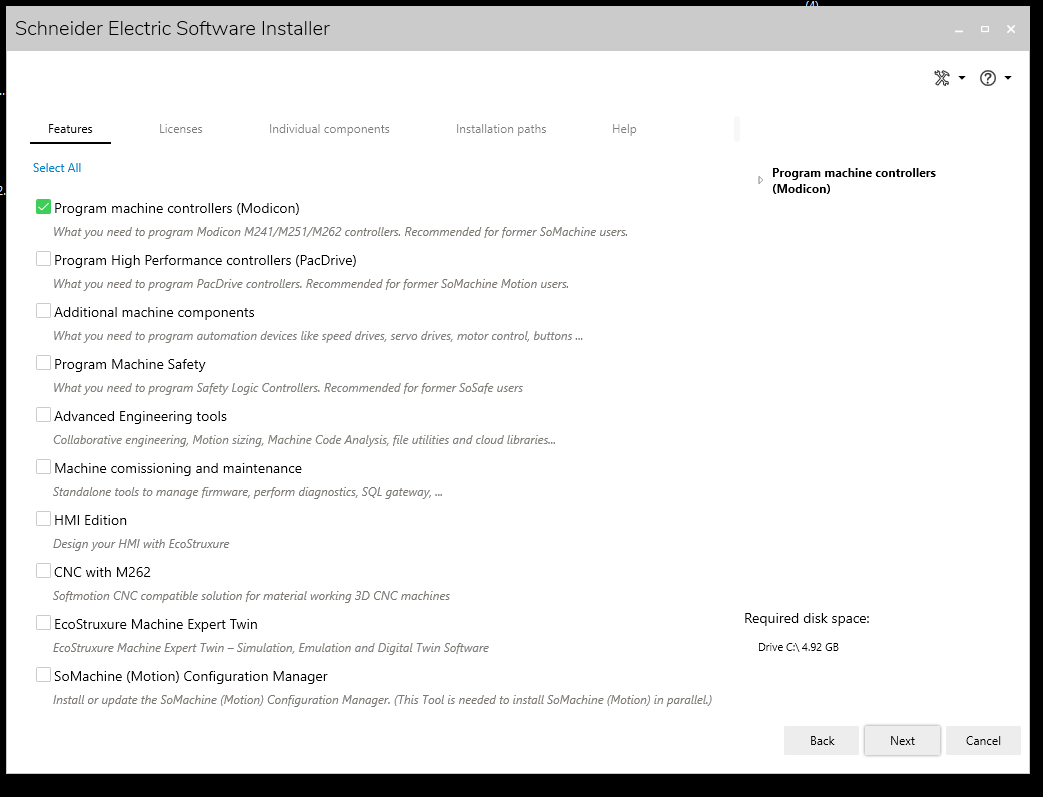

インストールする製品を選びます。今回の場合は Program machine controllers(Modicon)だけでOKなので、 Program machine controllers(Modicon)を選び>Nextします。
ライセンス同意し>Start Installationします。
しばらく待ちます…
Done!
Machine Expert V2.0 はインストールされました。
Your First Program
Machine Expertを起動しましょう。

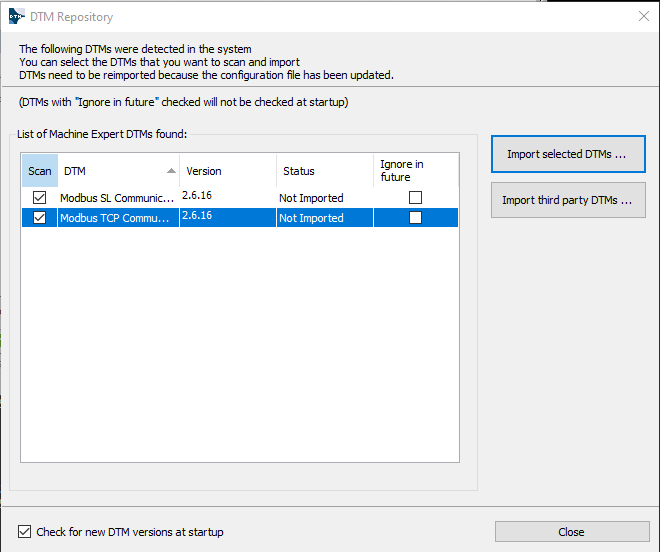

足りないDTMsもImportしましょう。
Create your new Project
File>New Projectで新規プロジェクトを作成します。

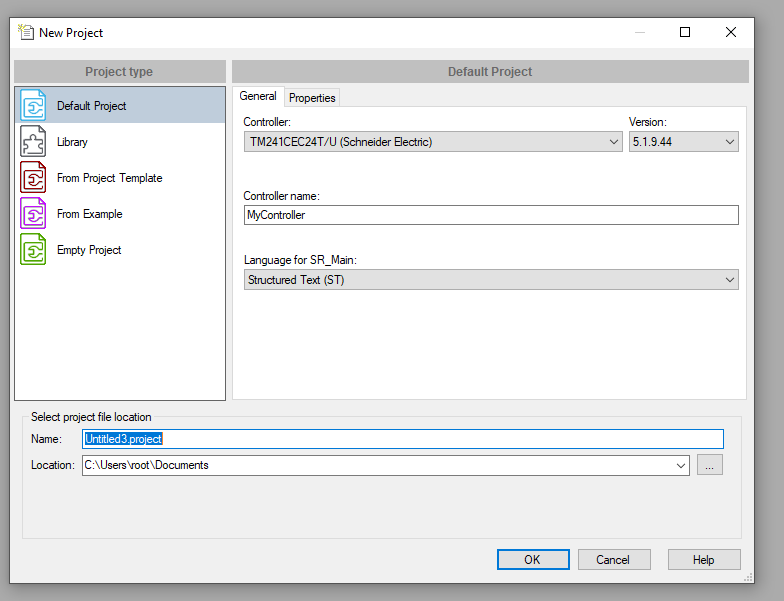

使用するControllerを選び(TM241CEC42T/U)>Project名を入力>OK！

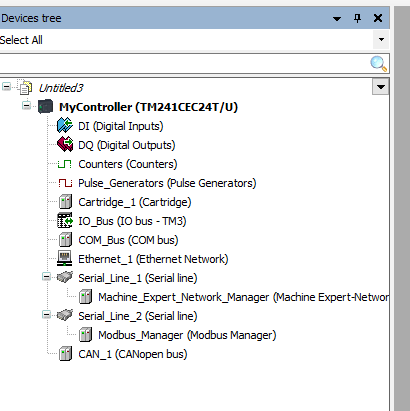

Projectが作成されました！
Create program

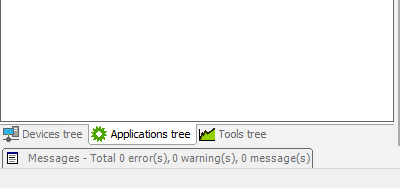

”Application tree”に切り替えます。

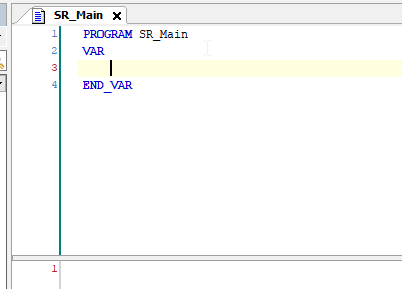

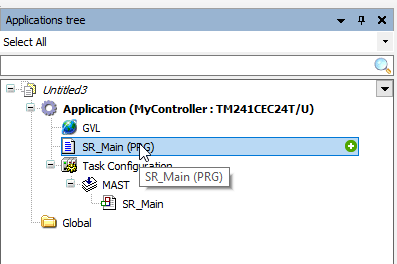

SR_Mainは私達のDefault POUです。ダブルクリックしPOUを開きます。
Codesysと似てるIDEが表示されています。
Counter一つを定義し、サイクルで加算するようにします。
Login
Login ButtonでProjectをDownloadします。

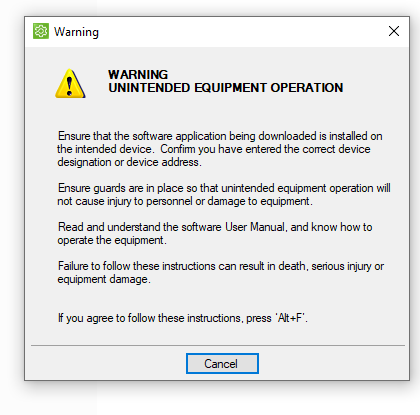

“Alt”F” でDownload Operationを確定します。

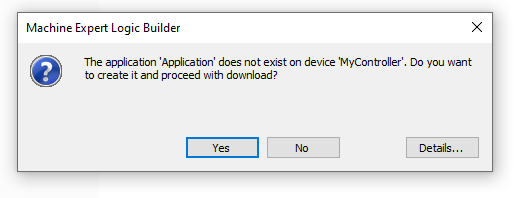

yes.
もし初めてのDownloadならUserとPasswordの作成が必要です。

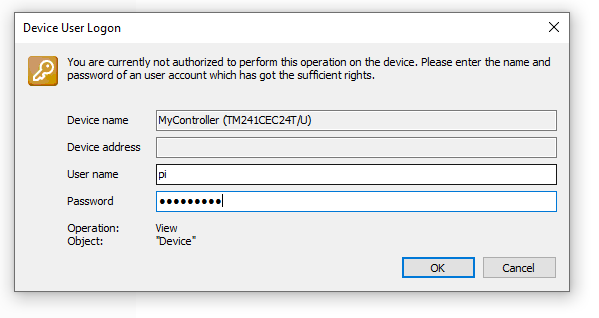

User NameとPasswordを入力しRuntimeにLoginします。

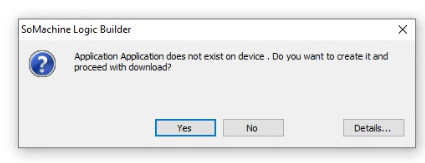

Yes.
Yes.
Start!
F5かStart ButtonでアプリケーションをRunにかけます。

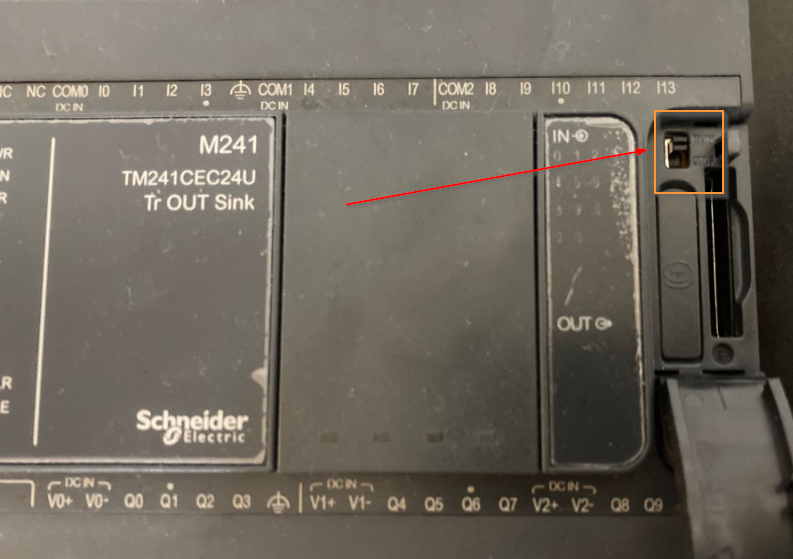

CPU本体にあるモードスイッチがStopであればCPUのModeを切り替えません。

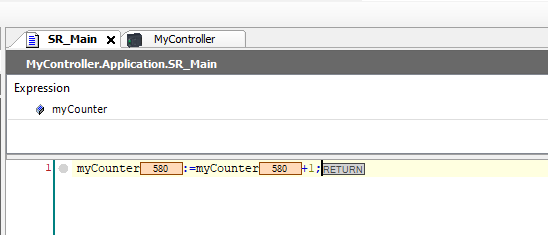

スイッチをRunにし、Counterが加算されるのはわかります。
Options
最後にsmart-coding optionを有効化し、効率的にST言語でプログラムします。

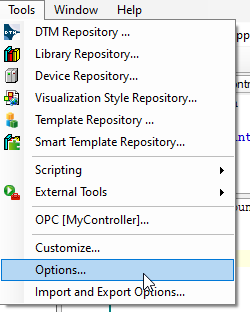

Tools>Optionsします。

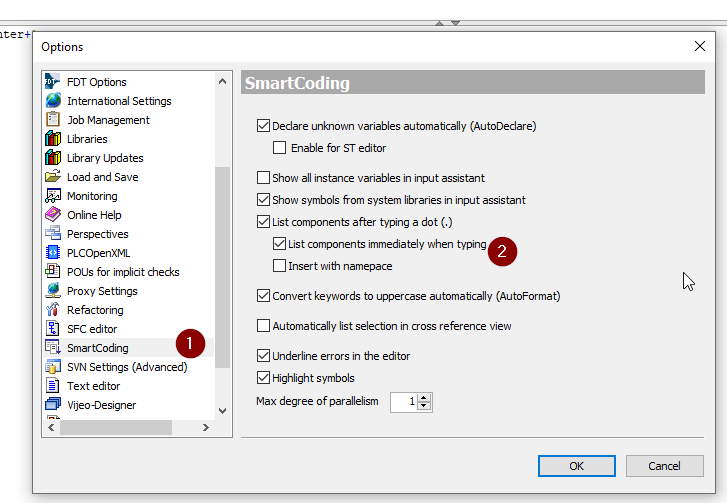

SmartCoding optionsからCheck the “List components immediately when typing” のCheckboxを入れます。IDEは自動的に変数を表示します。
