Omron#Sysmac Stuido 3D Visualizerを遊んでみよう_Part1

OmronのSysmac Studioには3D Visualizer機能がありまして、同じ環境でロボットやProcessをSimulationできます。

今回はまずNJ‐R ロボットControllerから直接シミュレーションする方法を紹介します。

Create New Project

Sysmac Stuidoを起動します。

左のOfflinceからNew Projectで新規プロジェクトを作成します。

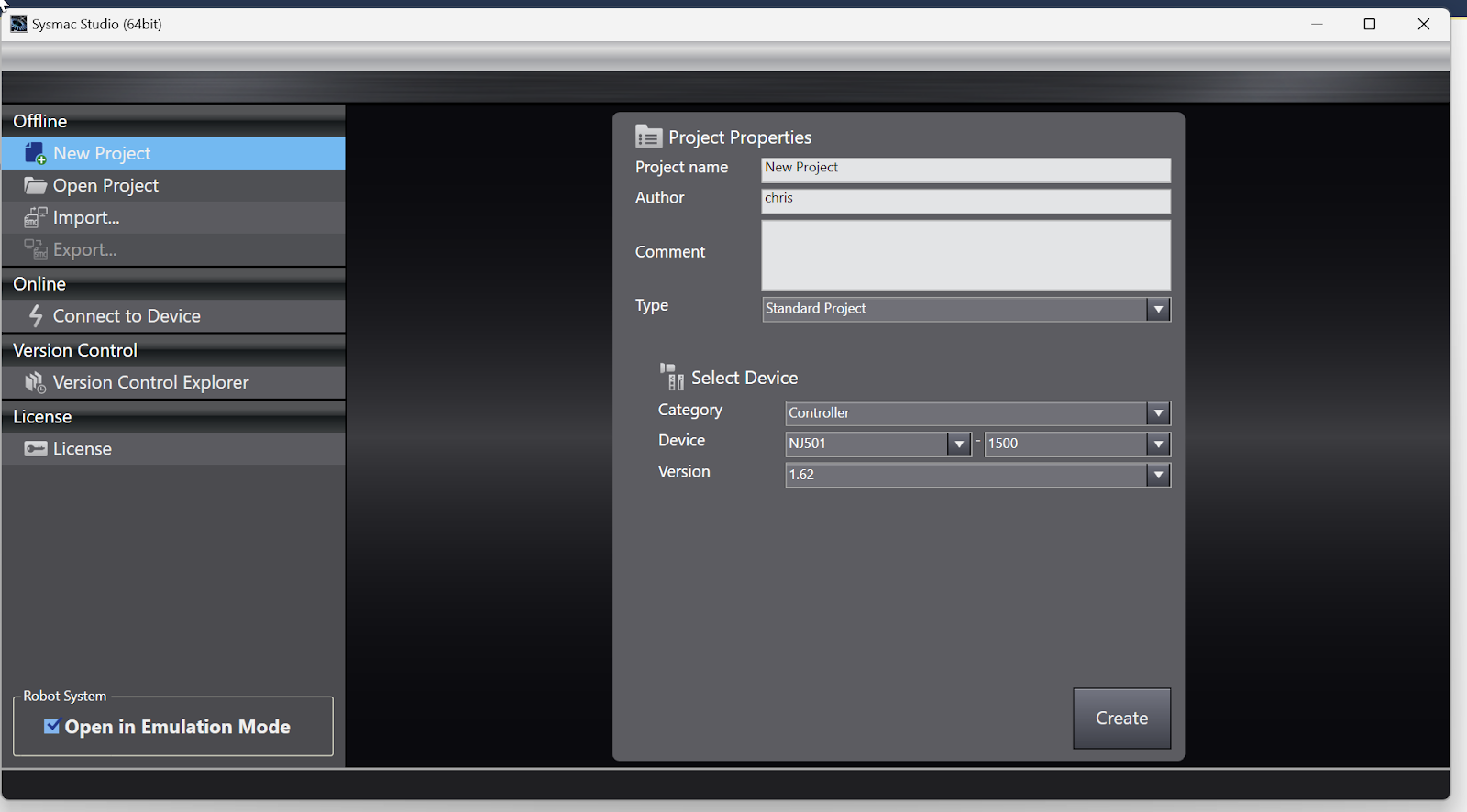

Project Propertiesの設定画面が表示されます。

Select Device

CategoryはControllerに設定し、DeviceはNJ501>R520を選択して”Create”ボタンで新規プロジェクトを作成しましょう。

Done!新規プロジェクトを作成しました。

EtherCAT Configuration

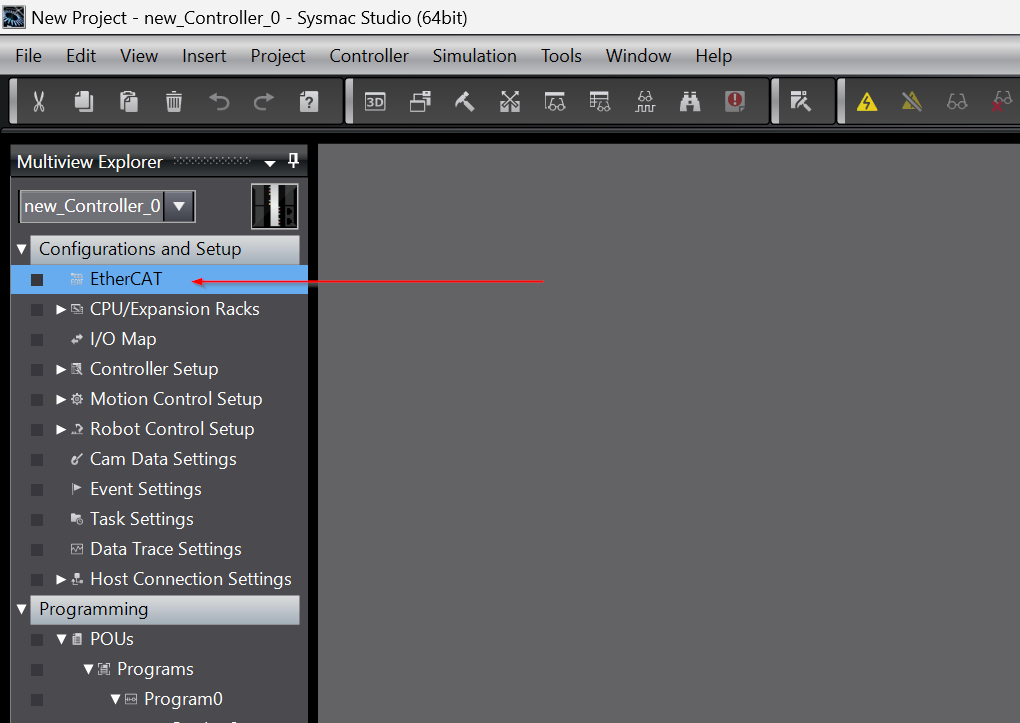

ロボットをEtherCAT ネットワークに追加するため、Configurations and Setup>EtherCATを開きます。

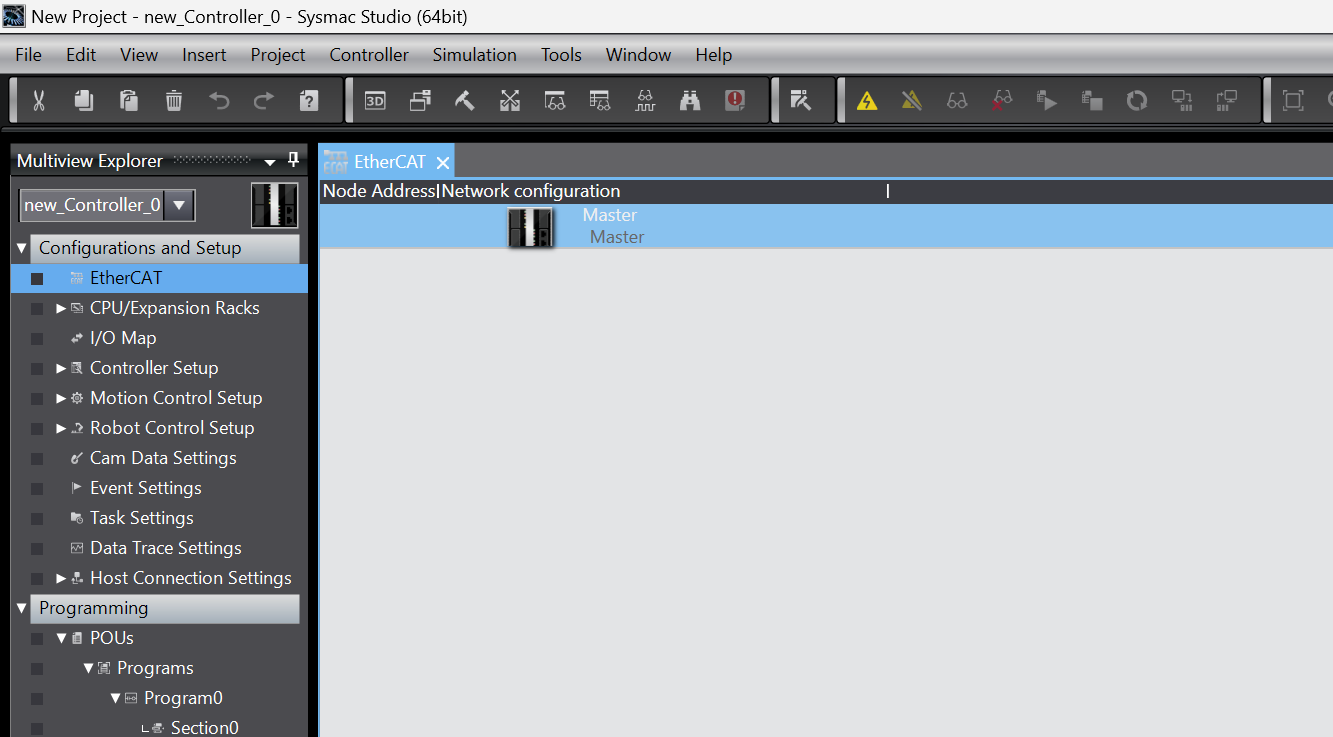

EtherCATのNetwork構築画面が表示されました。

Add Robot

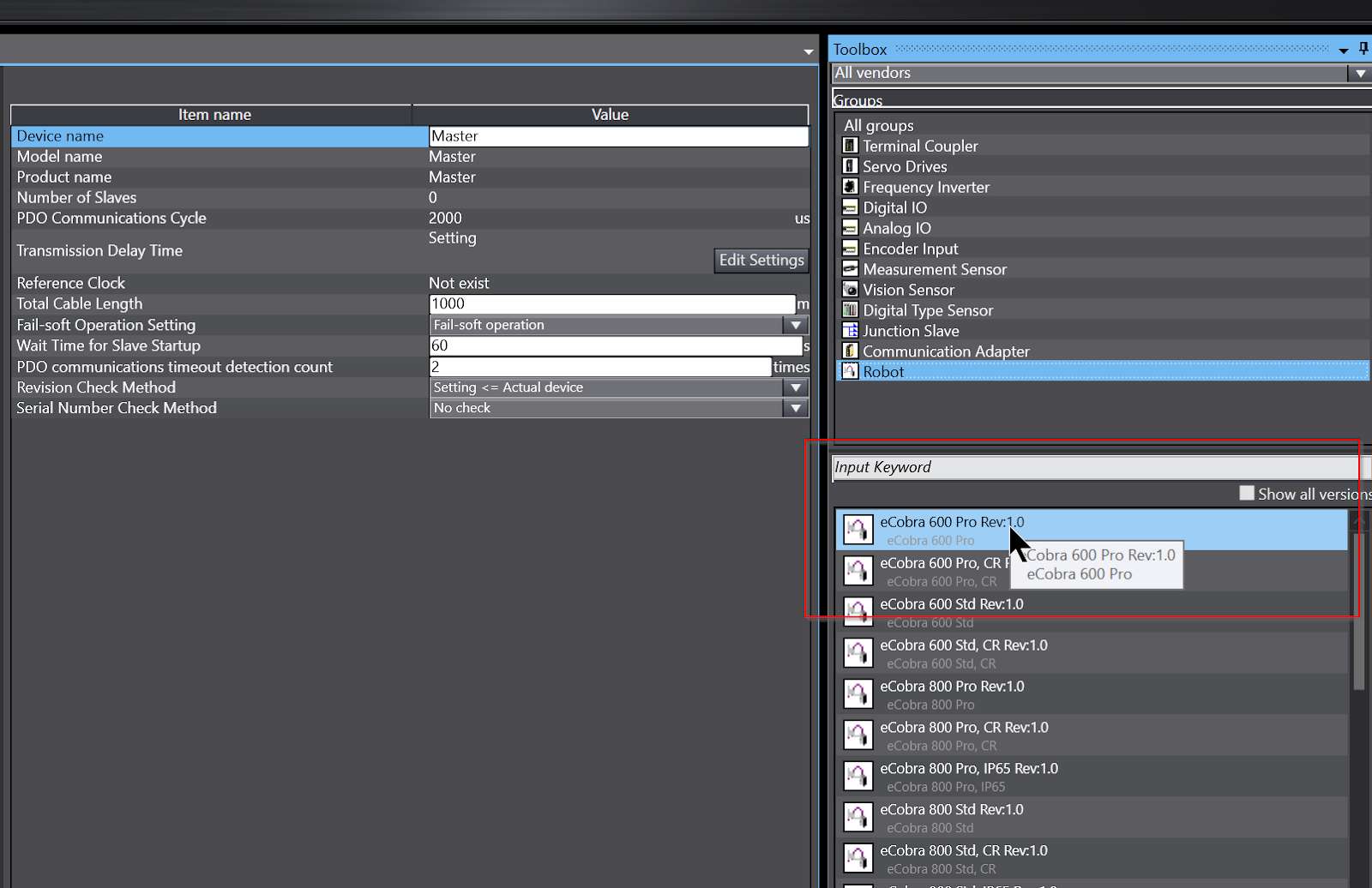

右のToolboxからRobotのカタログがあり、このカタログを選択してください。

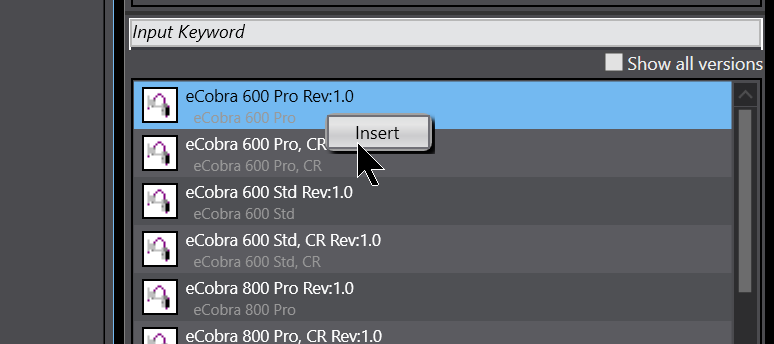

今回はeCobra 600 Proを使用します。

そのロボットを右クリック>Insertします。

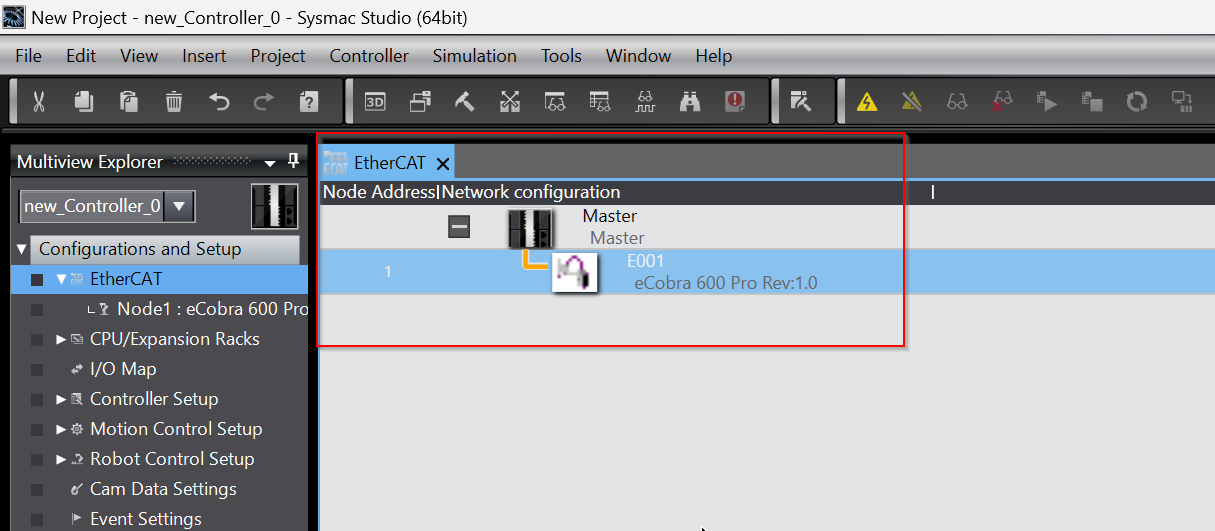

Done!ロボットが追加されました。

Enable emulation mode

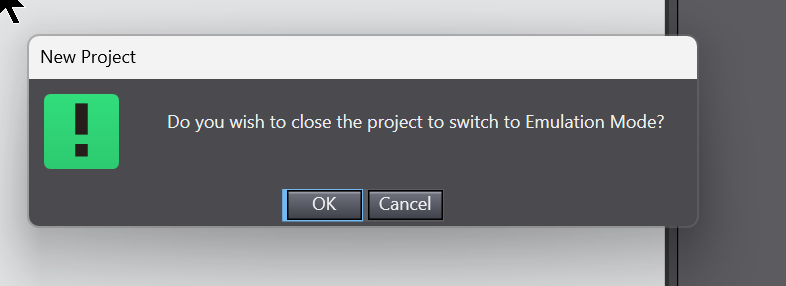

今度はシミュレーションModeを有効にするため、Controller>Enable emluation Modeをクリックします。

OKで進みます。

Run the Simulation

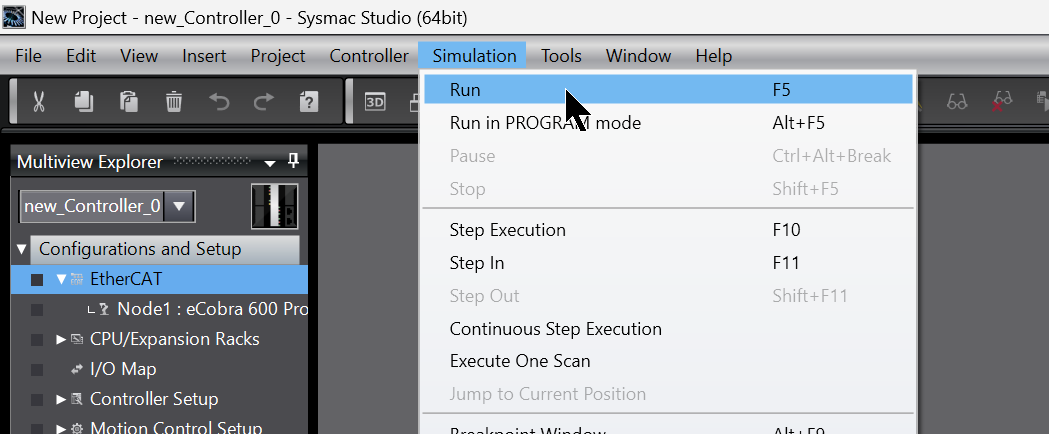

最後はシミュレーターをRun Modeに切り替えるため、Simulation>Runします。

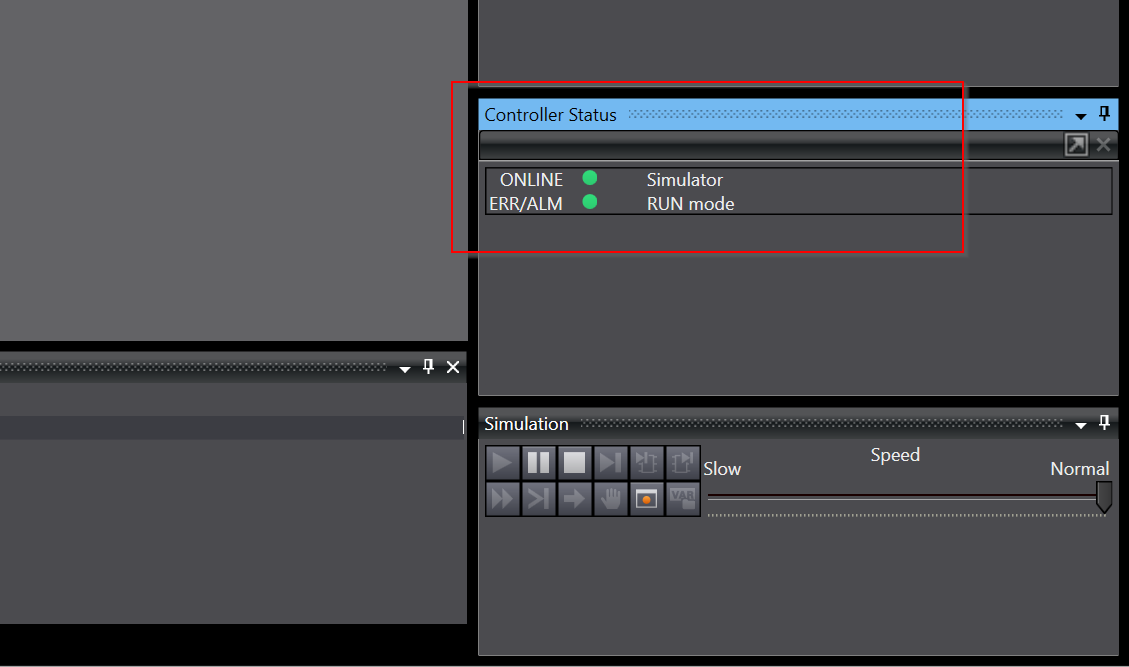

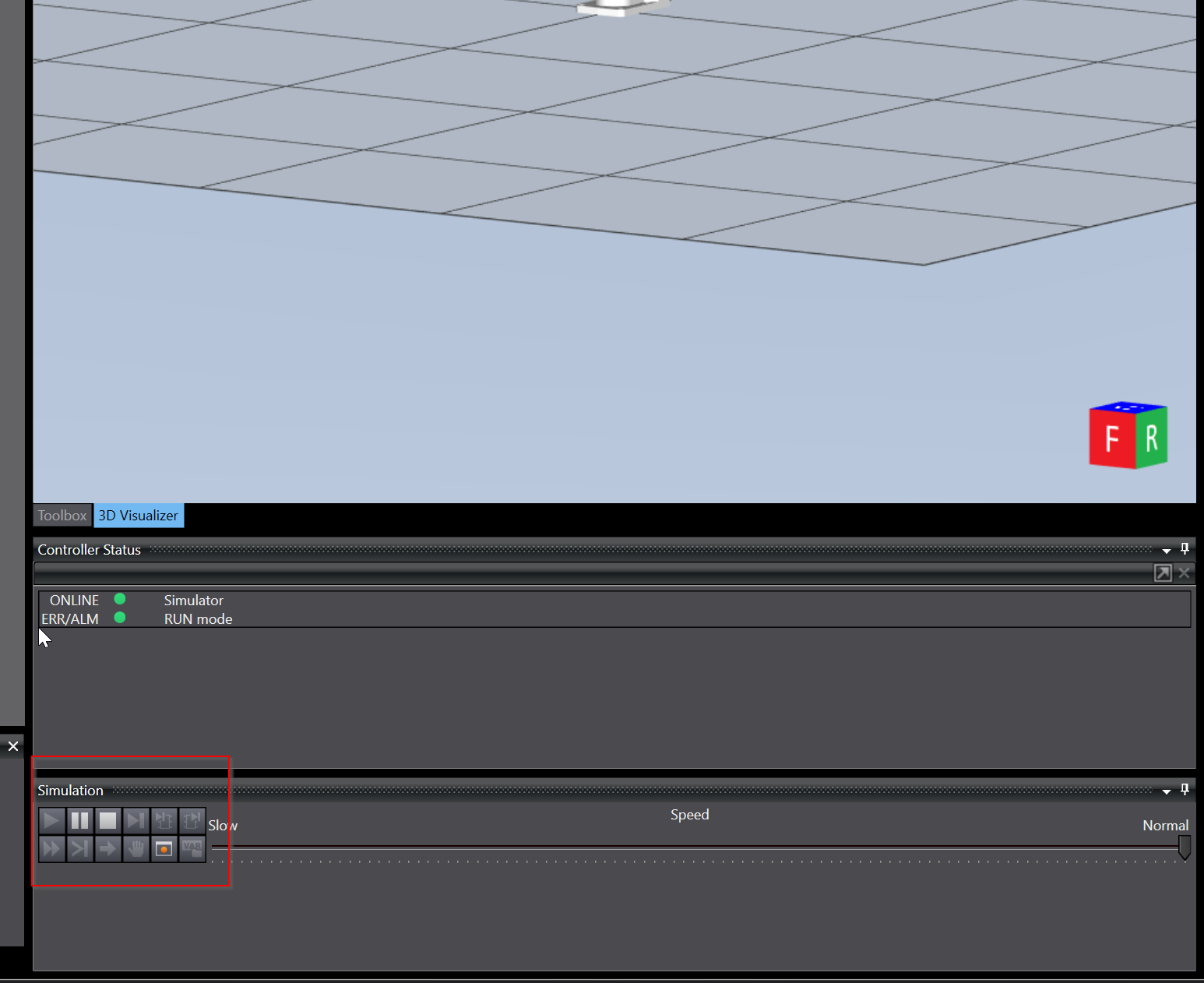

Done!Controller Status OnlineとERR/ALMのLEDが緑になりました。

Activate 3D Visualizer

OmronのSysmac Stuidoから3DVisualizer画面を表示させます。

Done!3Dシミュレーションはこれで立ち上げました。

SimulationのTabからSimulationの開始・停止・速度などを設定できます。

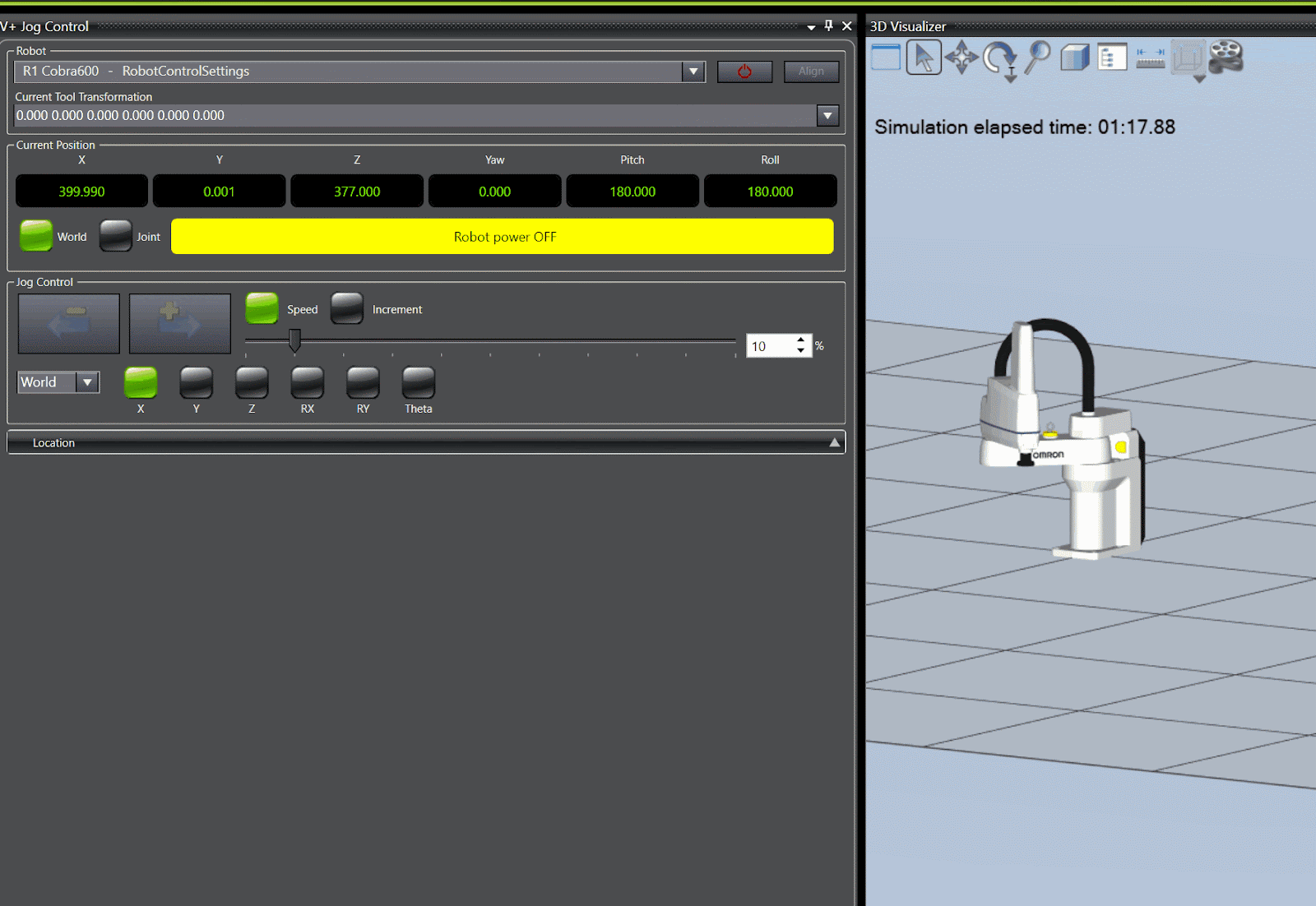

V+ Jog Control Panel

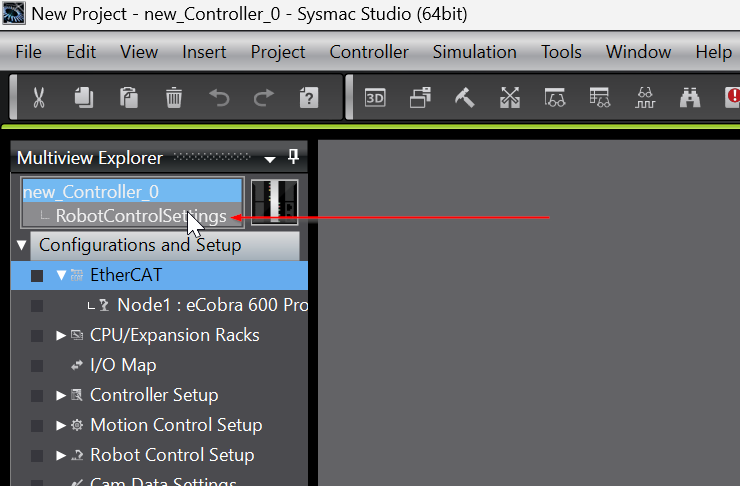

Sysmac Studio上でロボットを動かすにはJog パネルが必要です。まずMultivew ExplorerからRootControlSettingsを選択します。

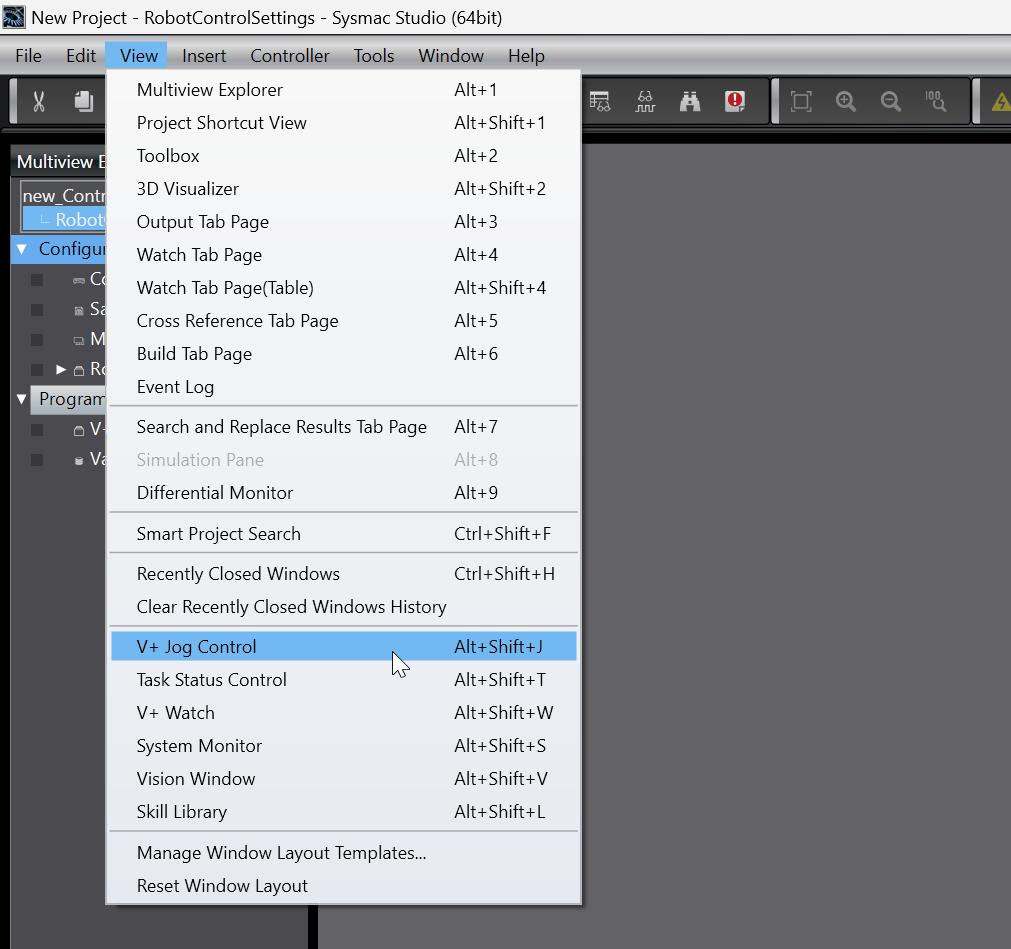

次はView>V+ Jog Control 画面を有効にします。

Done!

V+ Jog Control 画面からロボットの電源ON/OFF・移動操作を行うことできます。

Play with Robot!

さ、これからSysmac Stuidoからロボットを遊んでいきましょう。

Power ON

赤枠のボタンでロボットの電源ON/OFF操作できます。

黄色のRobot power OFFが表示されたら、いまロボット電源OFFしてます。

下図のようにロボット電源ON/OFF操作できます。

3D Visualizer Area

次はSysmac Stuidoの3D Visualizer操作を説明します。

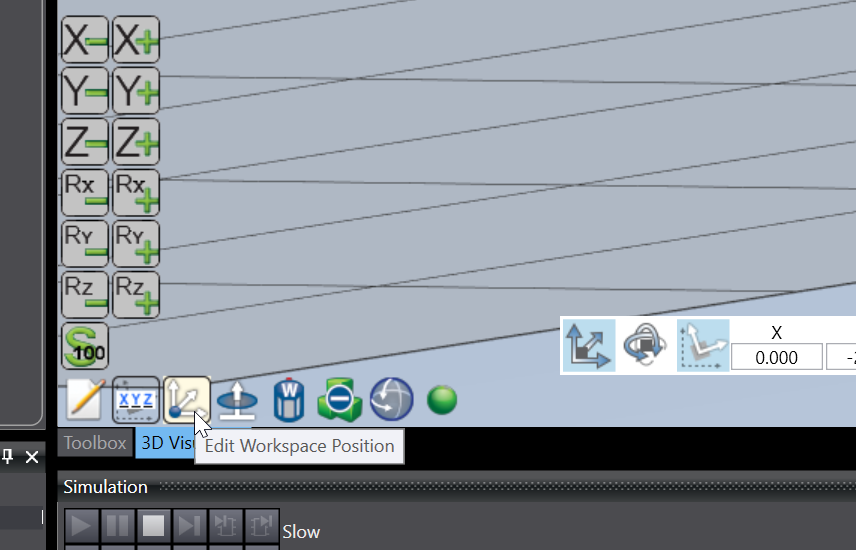

Edit Workspace position

Edit Workspace positionからロボットの位置を調整できます。

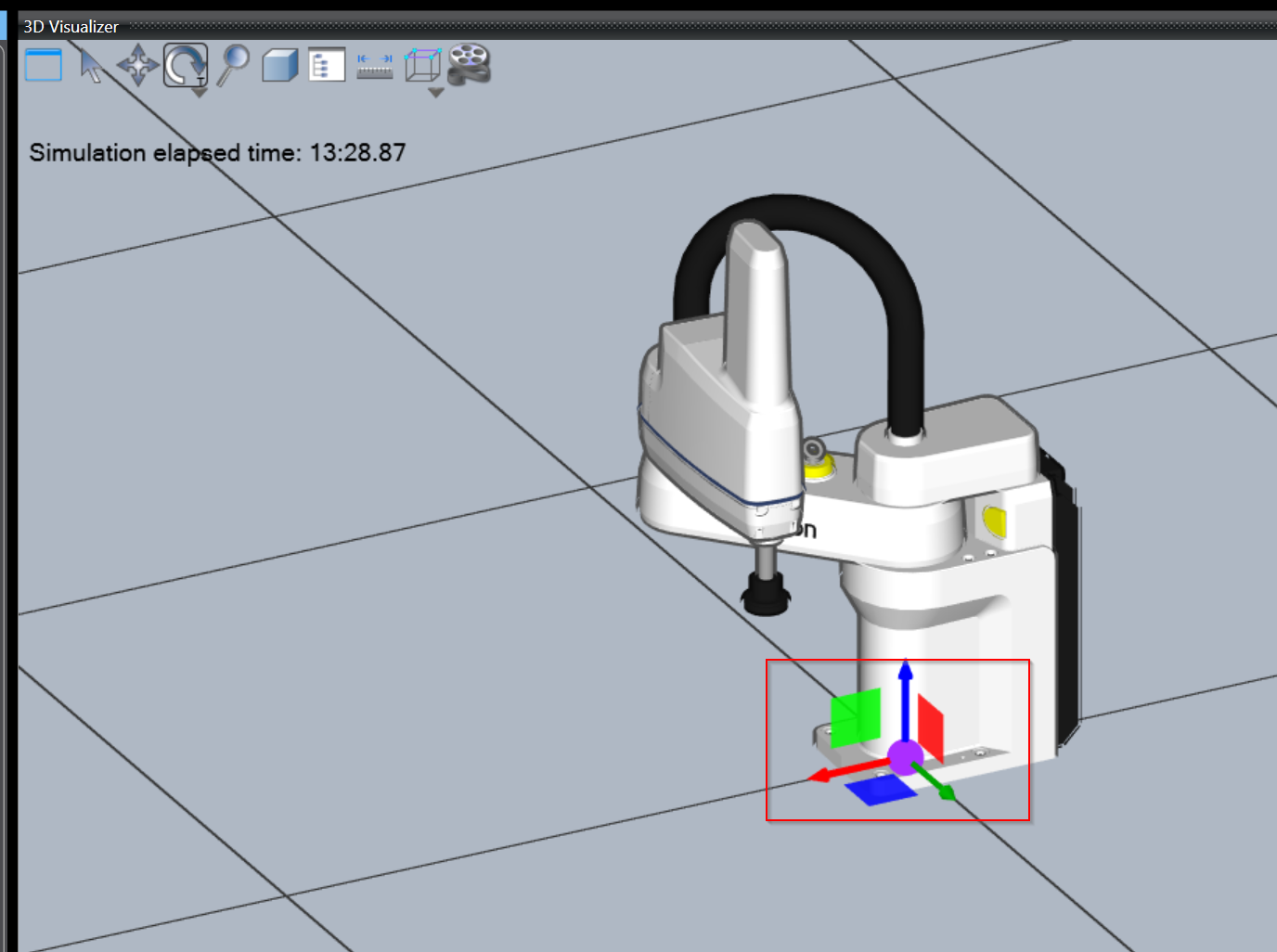

ロボットにXYZの座標ICONが表示されました。

下図のようにロボットの位置を調整できます。

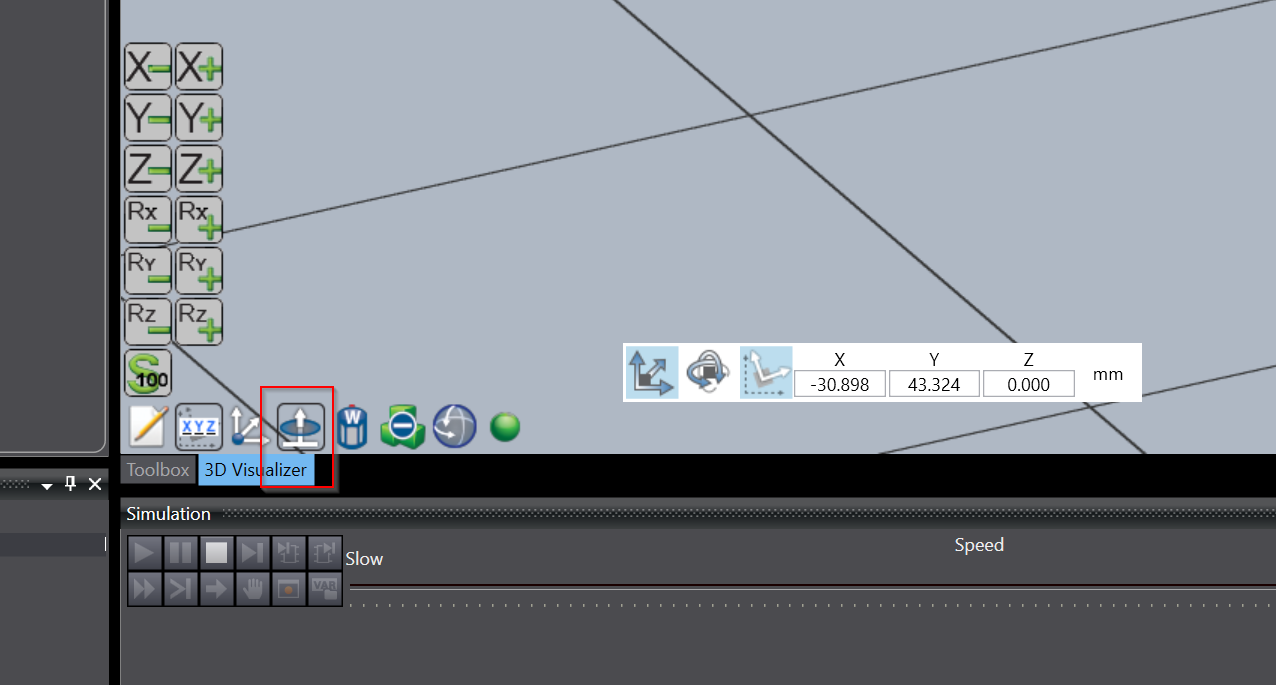

Rotate

次はRotate機能でロボットの位置を回転できます。

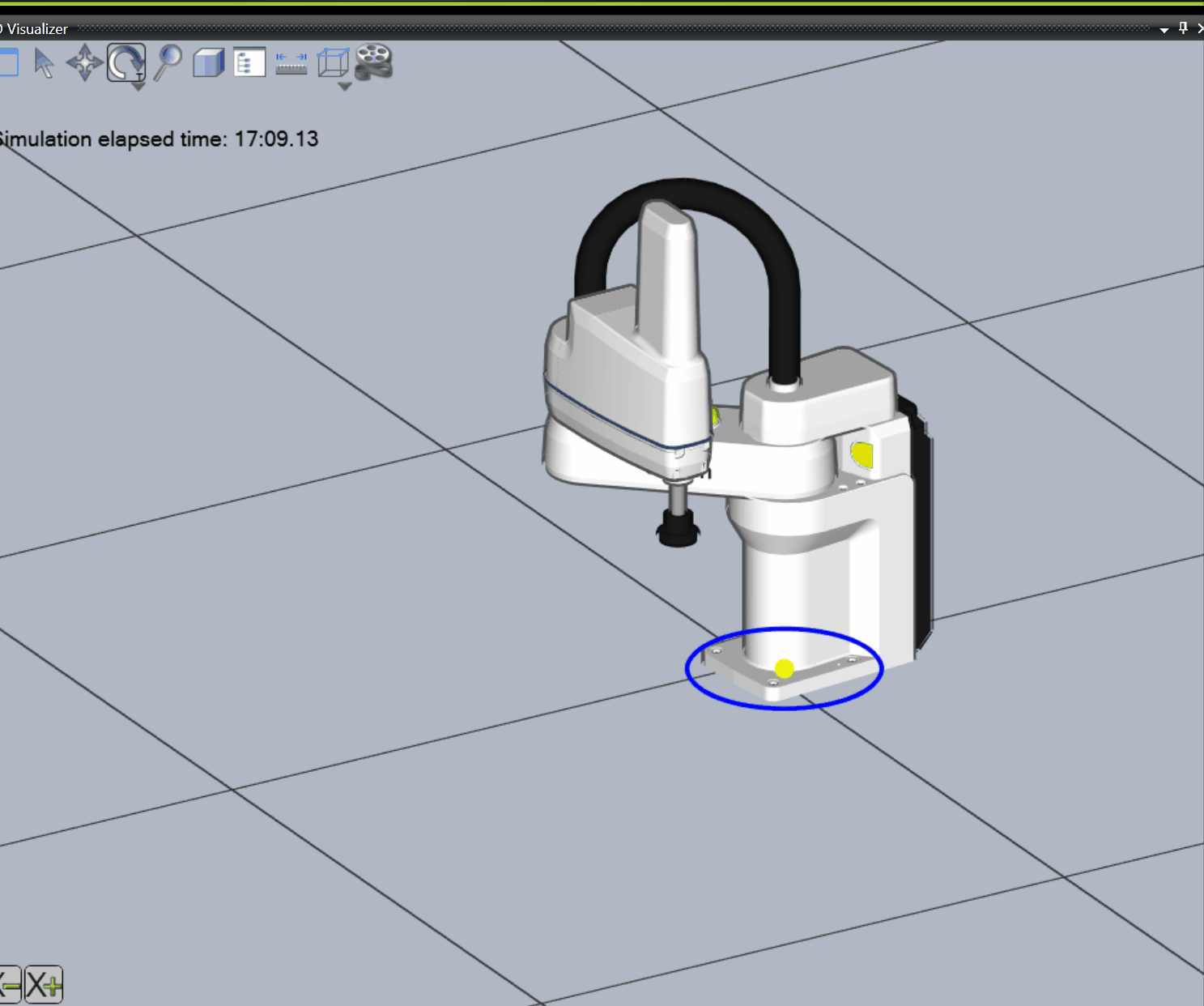

ロボットに青い丸いICONが表示されました。

下図のような操作でロボットを回転できます。

Adjust directly

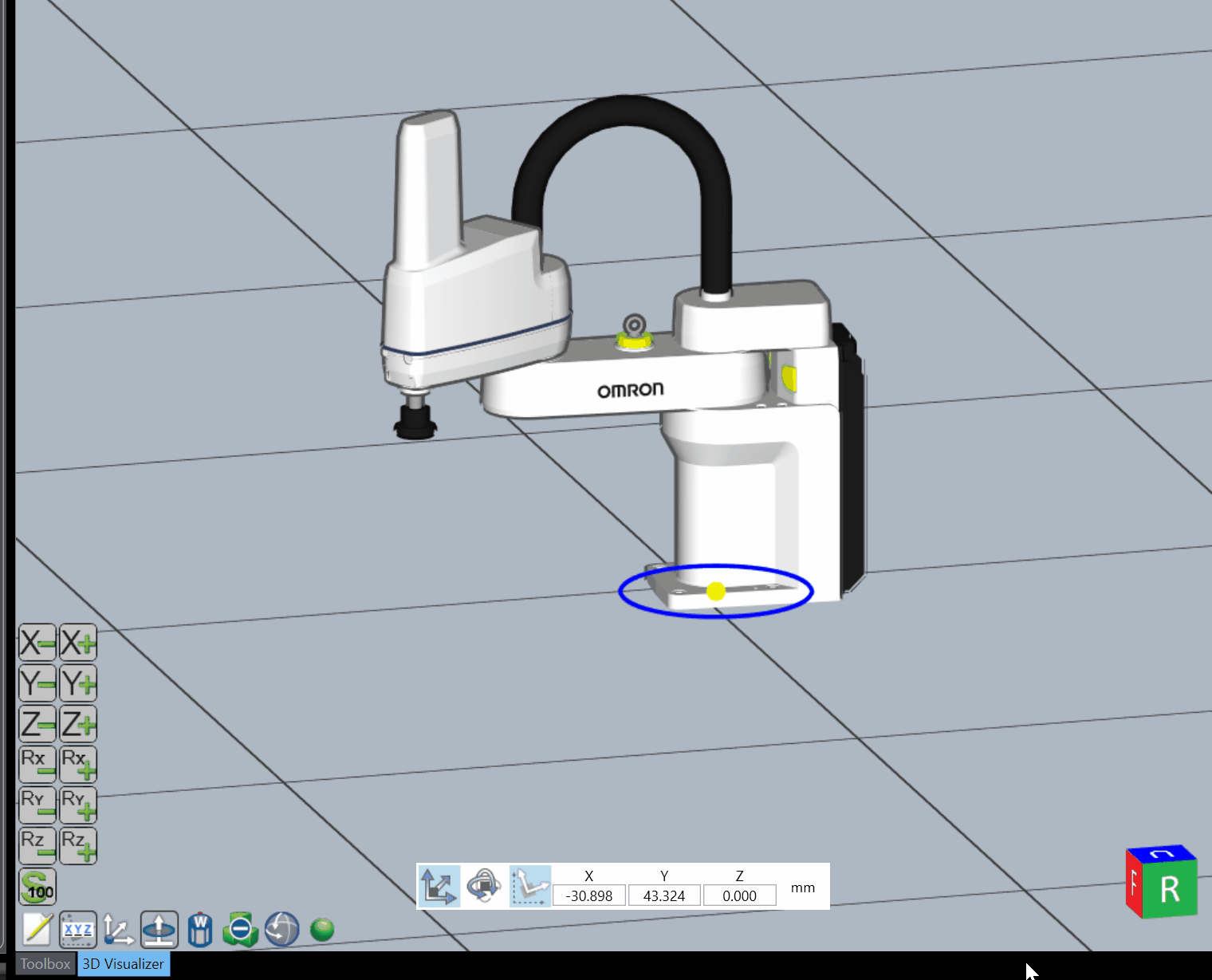

3D Visualizer AreaにあるX Y Z Fieldから直接に数字を入力し、ロボットの場所を設定できます。

Robot Work Envelope

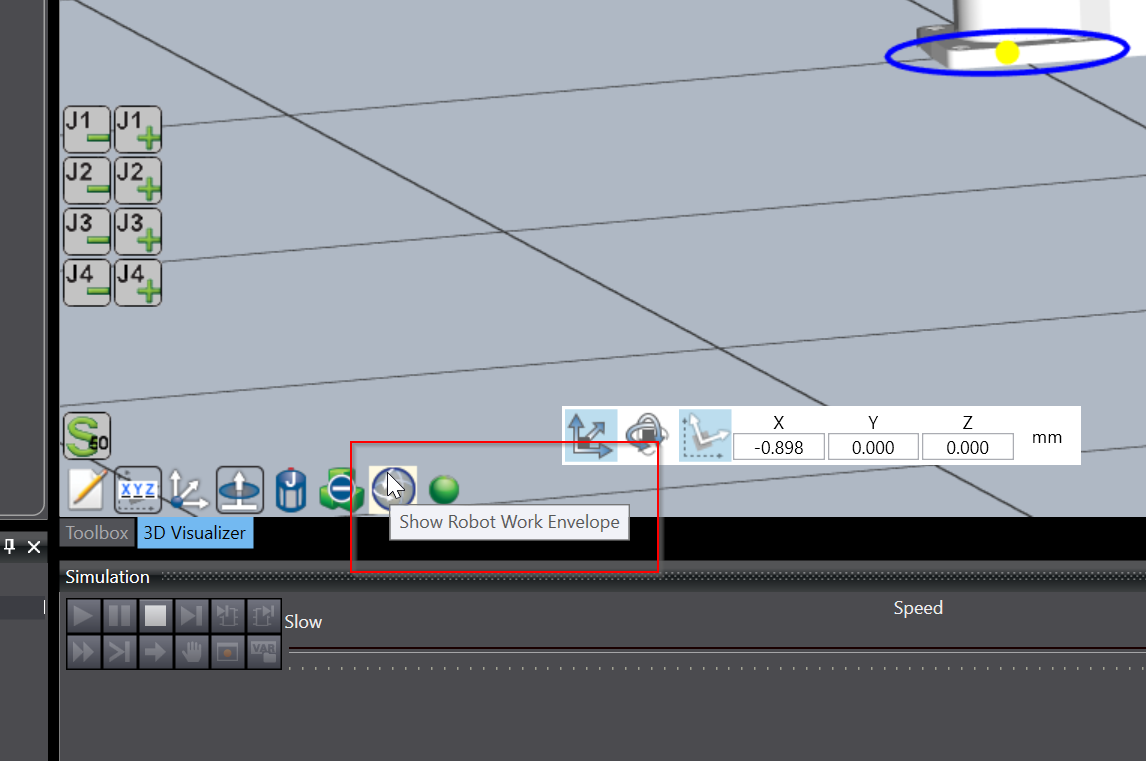

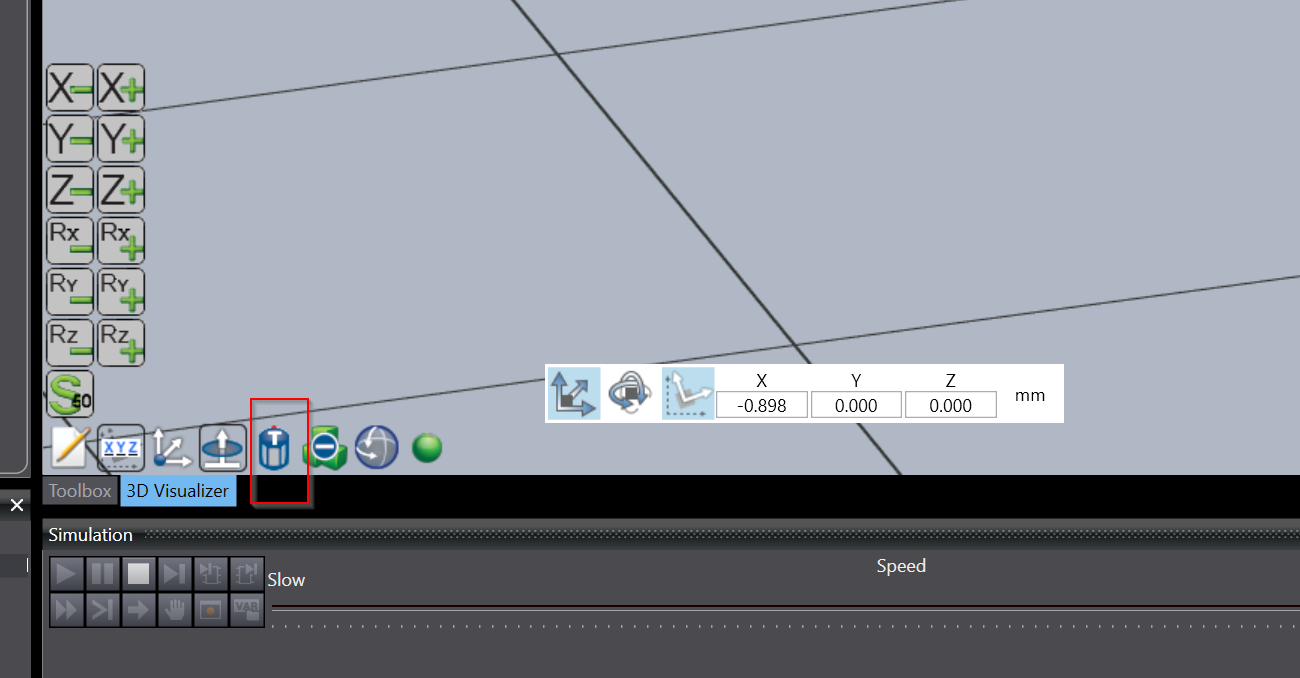

Show Robot Work Envelopeボタンをクリックすると、該当するロボットの作業範囲を表示できます。

このように、灰色のAreaは該当するロボットの作業範囲になります。

Move Your Robot

次はロボットを実際に動かしてみましょう。

World Display

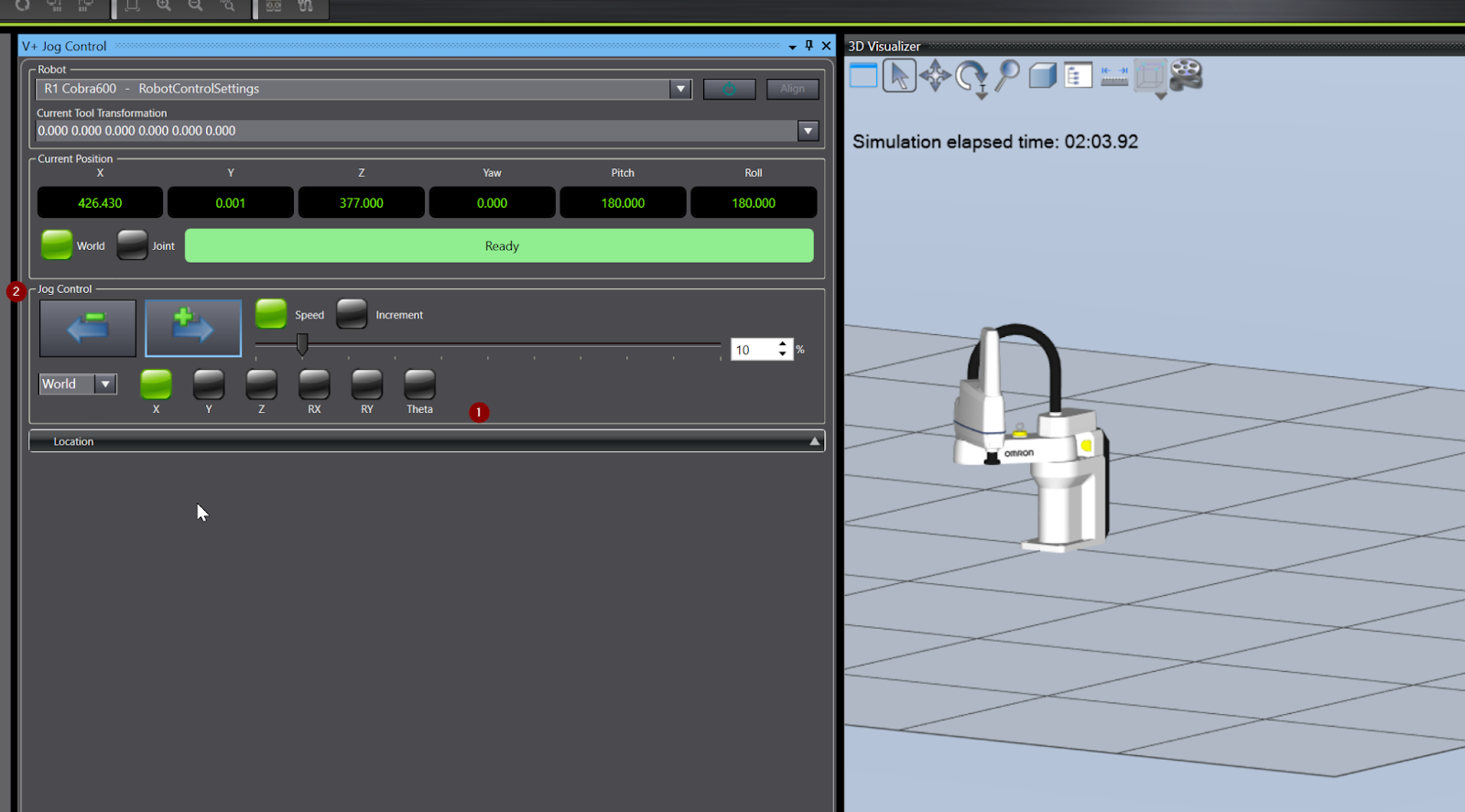

Jog Controlをクリックするとロボット操作ができます。

そして動かしたい軸をX/Y/Z/RX/RY/RZの選択も忘れずに。

下図のような操作になります。

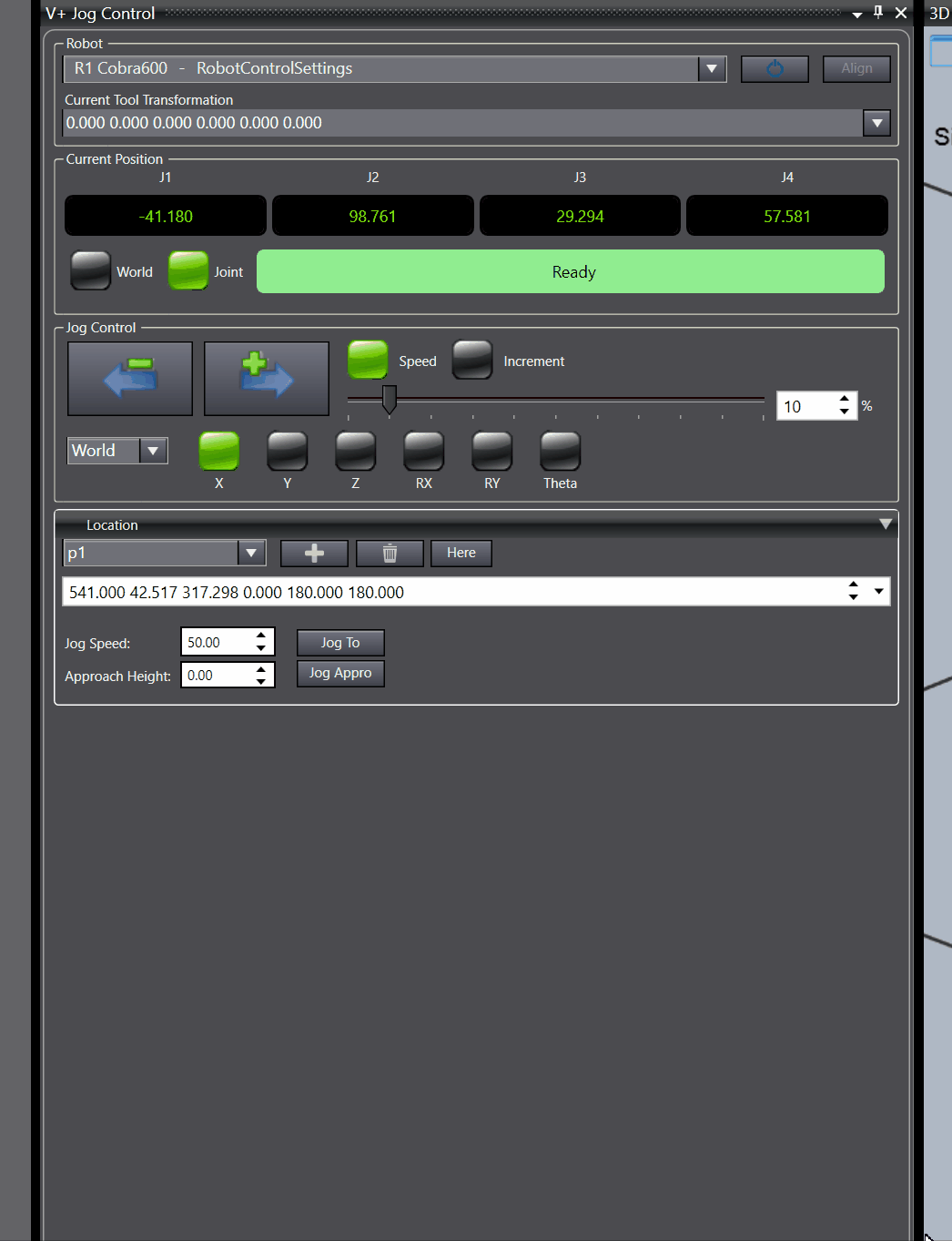

Joint Display

今度はJointを選択すると表示がJ1/J2/J3/J4に代わり、各軸の位置表示に変わります。

下図のような操作になります。

As TCP

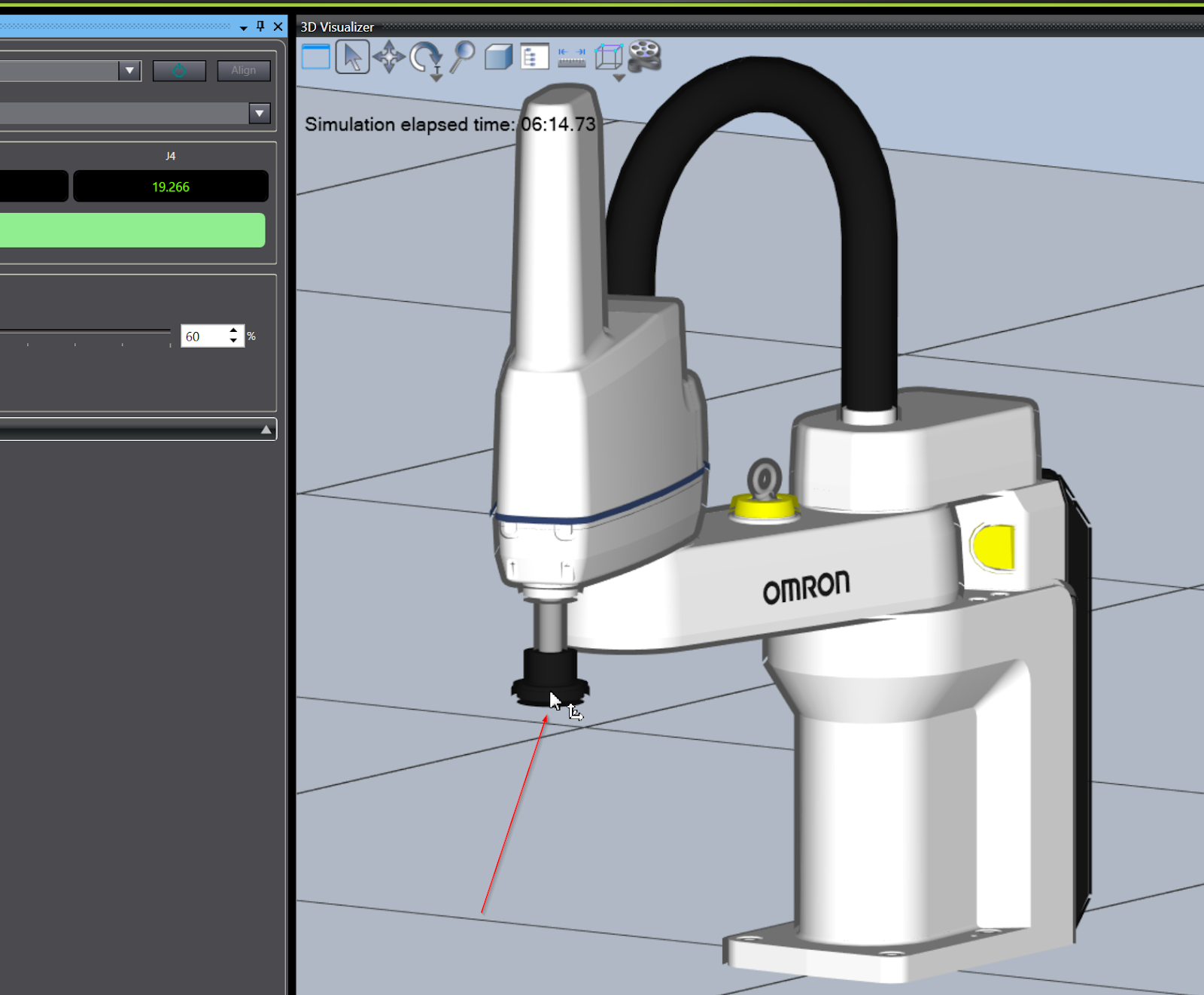

もちろん、Sysmac StuidoでもTCPからロボットの操作ができます。

Mouseをロボットの先端に移動するとICONが変わるとわかります。

下図のような操作になります。

World Moving Directly

Jog パネル以外にもX/Y/Z/RX/RY/RZボタンがありますね。実はこちらのボタンから直接座標でロボットを動かせます。

下図のような操作になります。

Jog Moving Directly

今度は赤枠のボタンをクリックします。

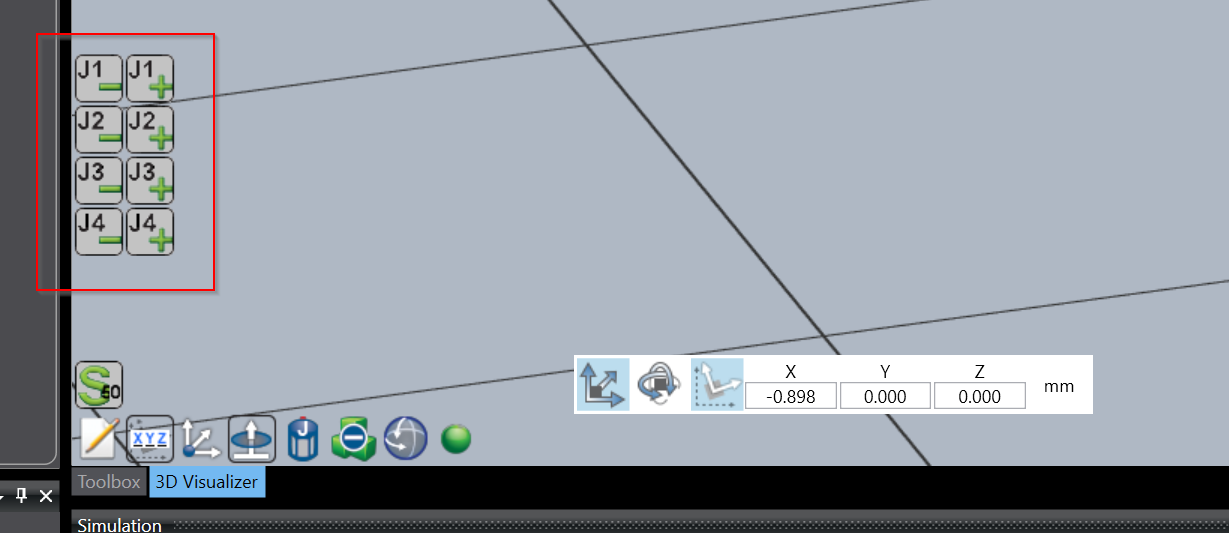

Jog パネル以外にもJ1/J2/J3/J4ボタンがありますね。実はこちらのボタンから直接ロボットの短軸を動かせます。

下図のような操作になります。

Teaching

今回は記事の最後でTeachingの方法を紹介します。

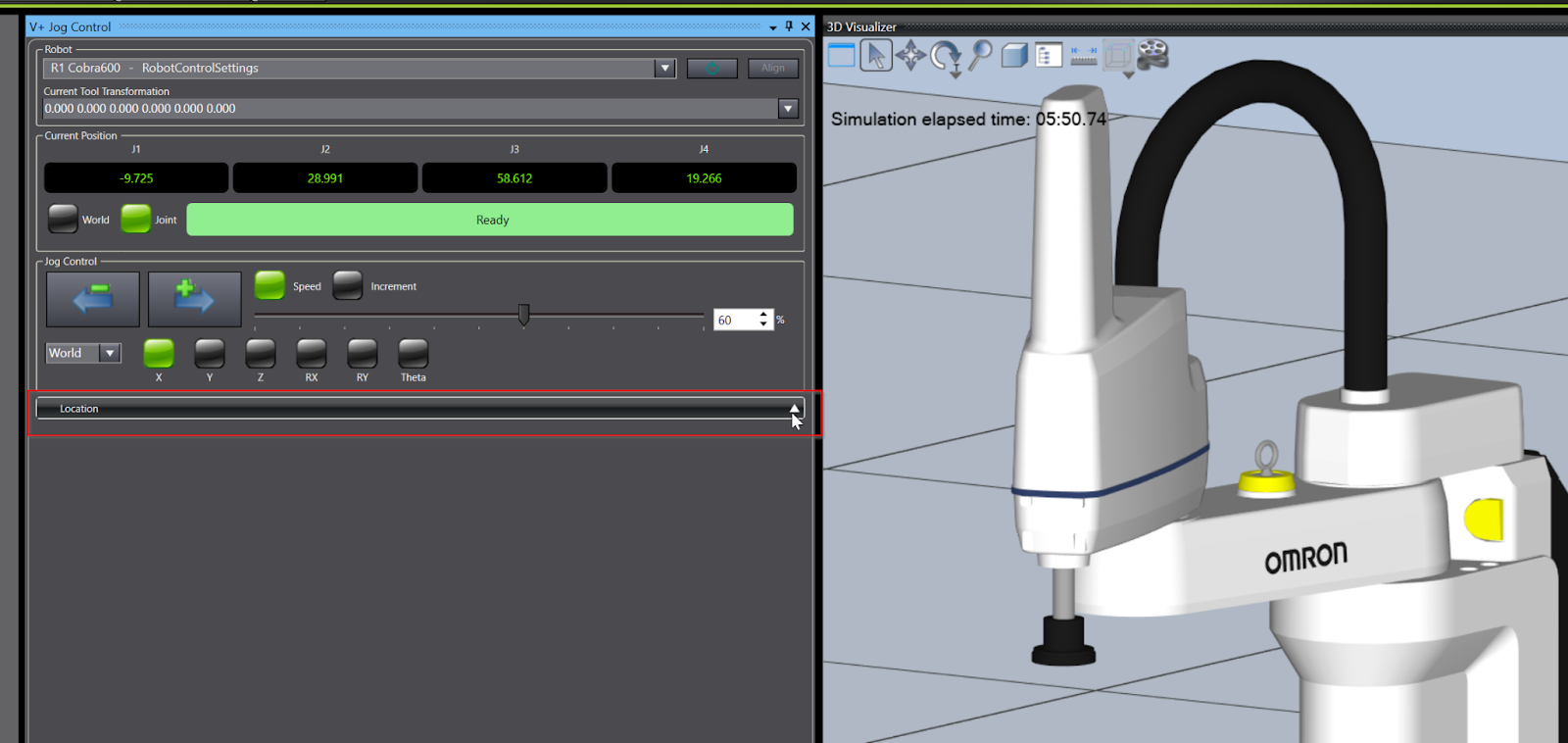

Jog Control パネルからLocationというTabがあり、このTabを展開してください。

このようにTeaching用のパネルが表示されました。

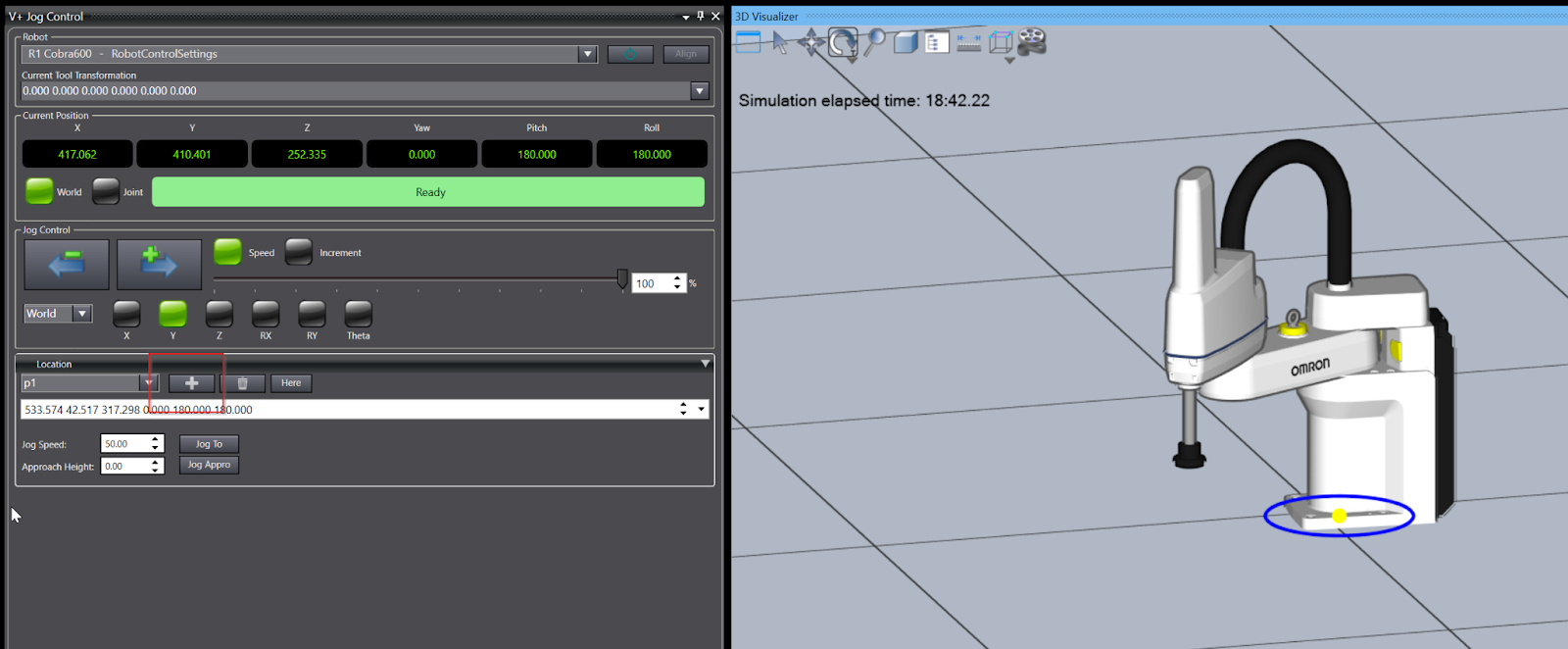

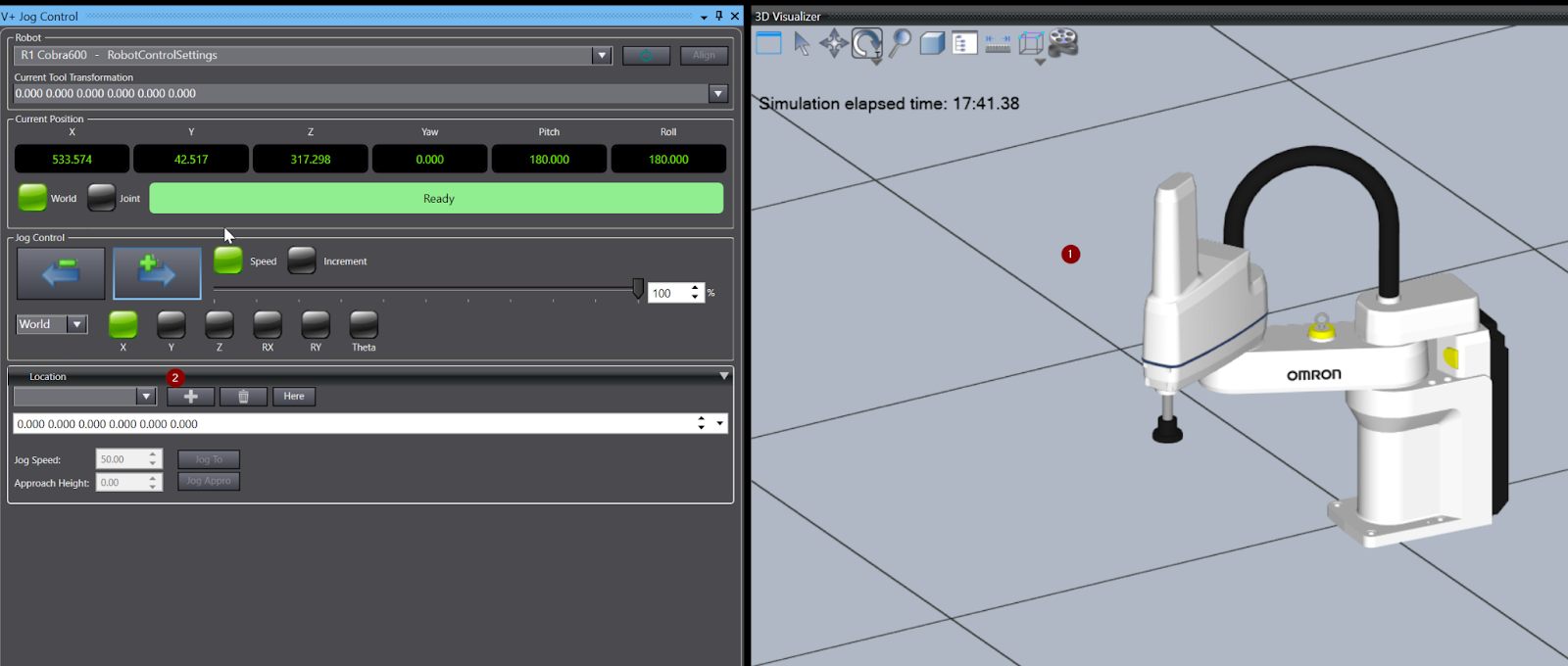

ロボットを記憶したいPositionまで移動し、+ボタンでそのPositionを記憶できます。

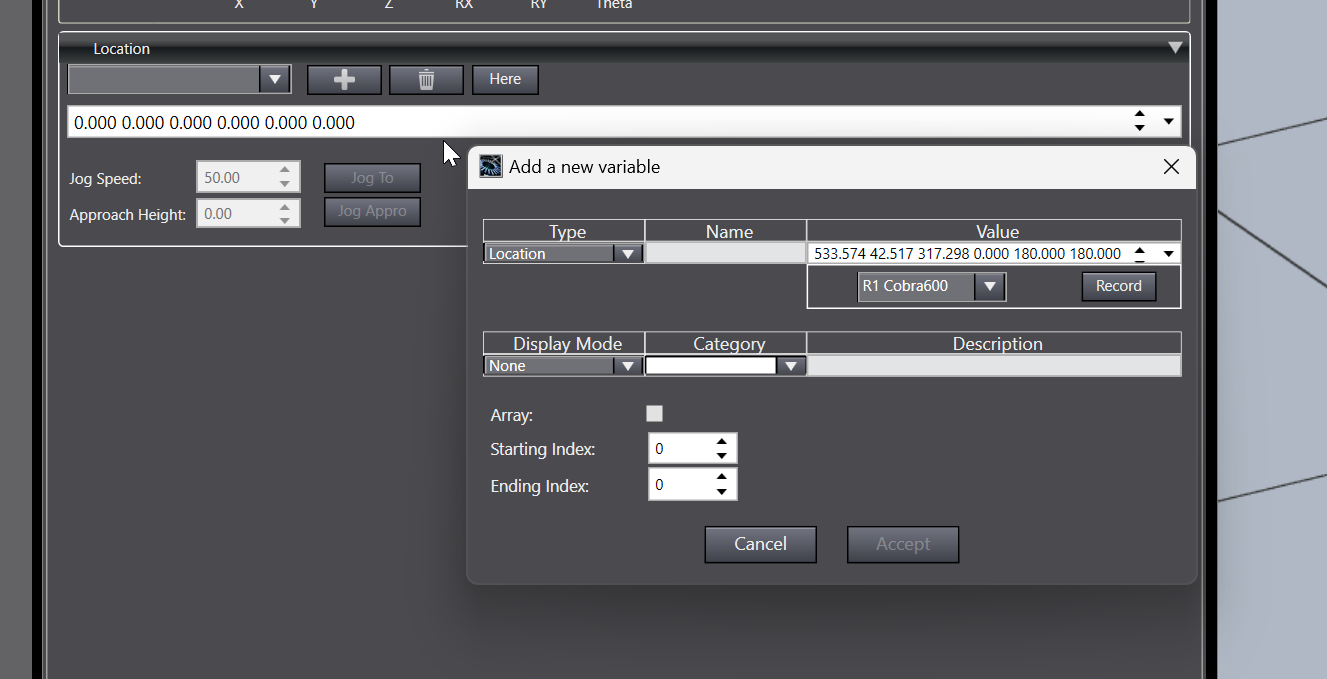

Add a new variableの画面が表示されます。

NameでPositionの名前を入力し、AcceptクリックすればPositionを記憶できます。

Teach more!

先程紹介した操作でいくつかのPositionを記憶しておきましょう。

Drop-Listからプロジェクトに保存されたPositionを選択できます。

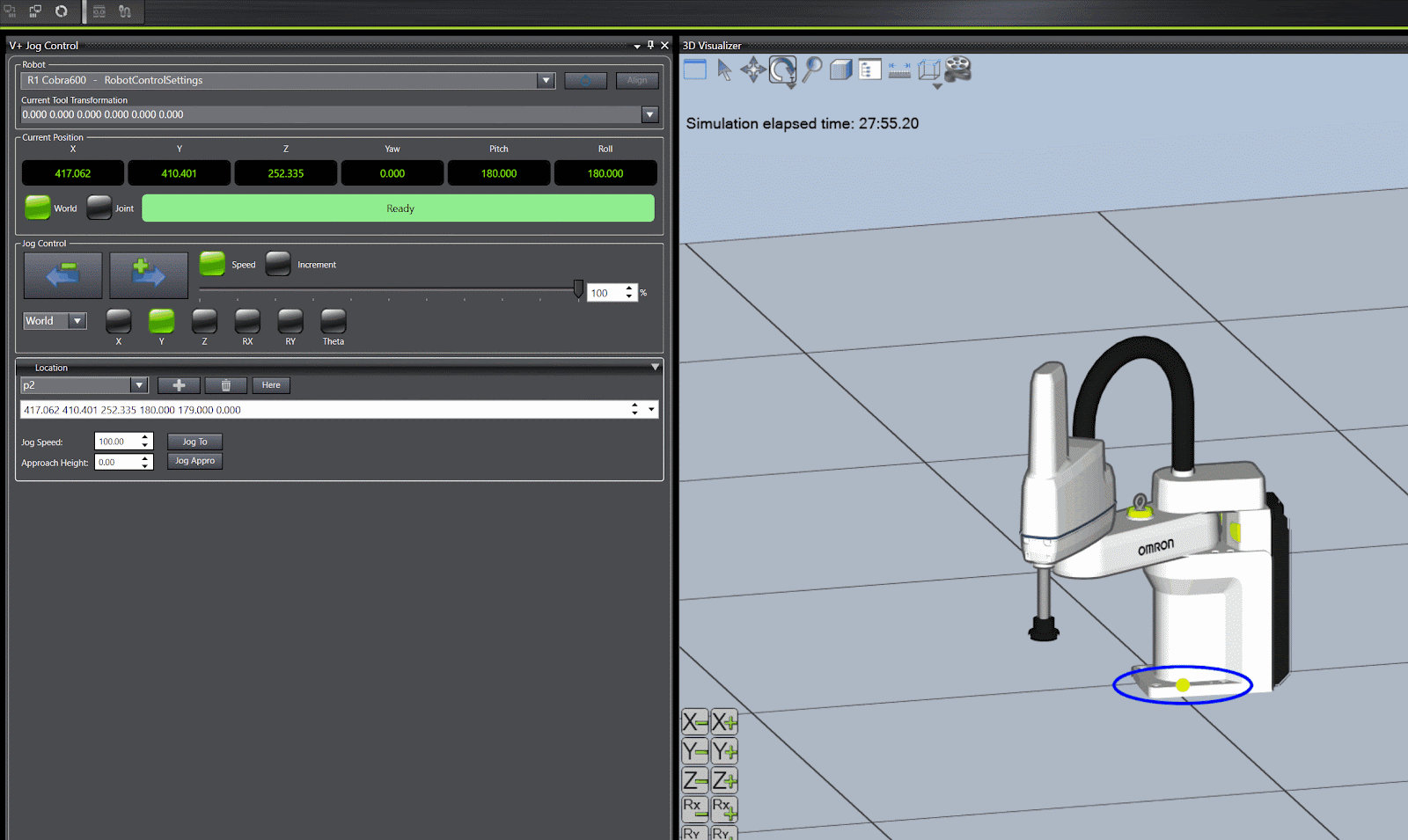

Jog to Position

Drop-ListからPositionを設定し、”Jog To”ボタンを押してる間、ロボットが現在位置からp2に移動します。

下図のような操作です。

Jog Speed

Jog Speed項目から移動速度を調整できます。

下図のような操作です。

Approach Heigth

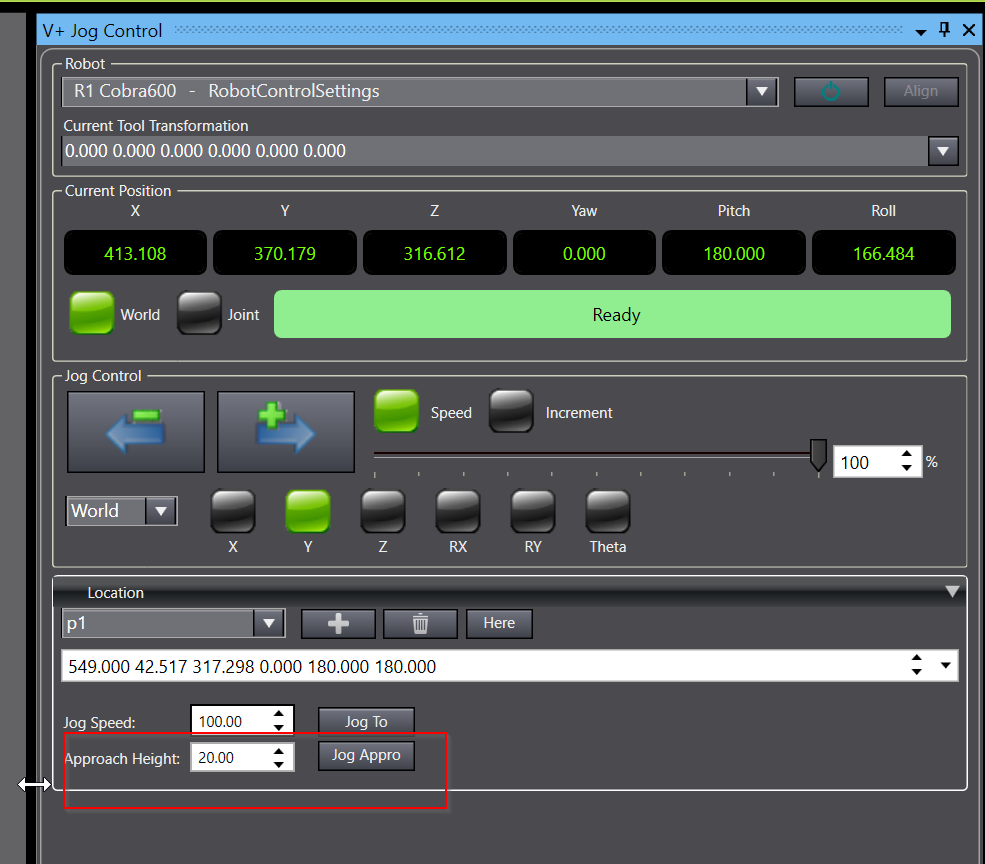

次はApproach Heightという項目を説明します。こちらはOffsetみたいな操作で、ロボットのZ値の目的値を現在選択されたPositionよりプラス・マイナスできます。

例えばいま20を設定し、JogApproボタンでロボットをp2に移動します。

下図のような操作です。

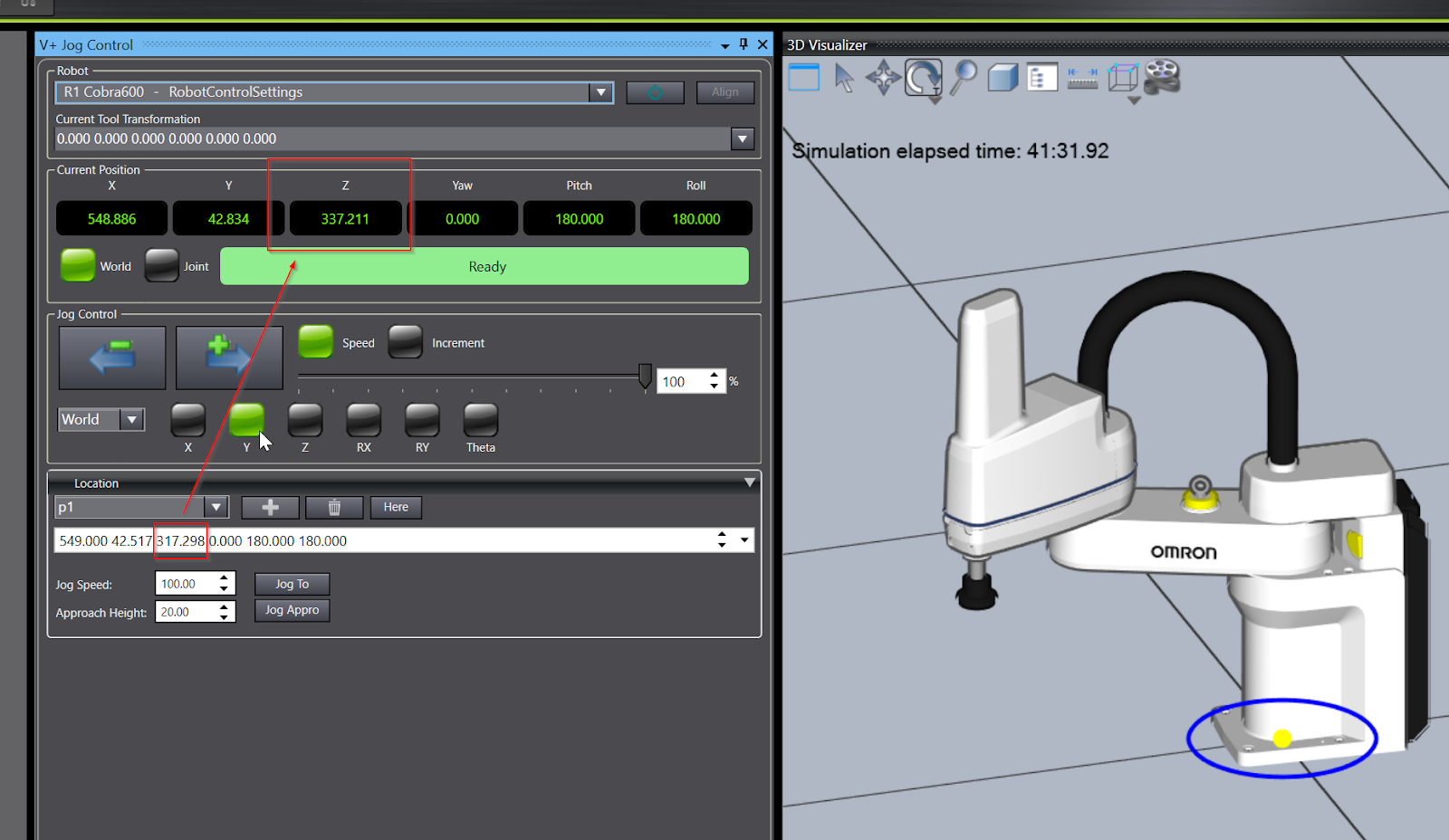

p1のいちは317ですが、Approach Height=20、Jog Appro操作でロボットを移動しましたので、ロボットのZ値は最終的に317+20=337になります。

もちろんマイナス値もせっていできます。このようにApproach Heightを-20に設定し、最終的にロボットのZ値は317‐20=297になります。

Directly Teach

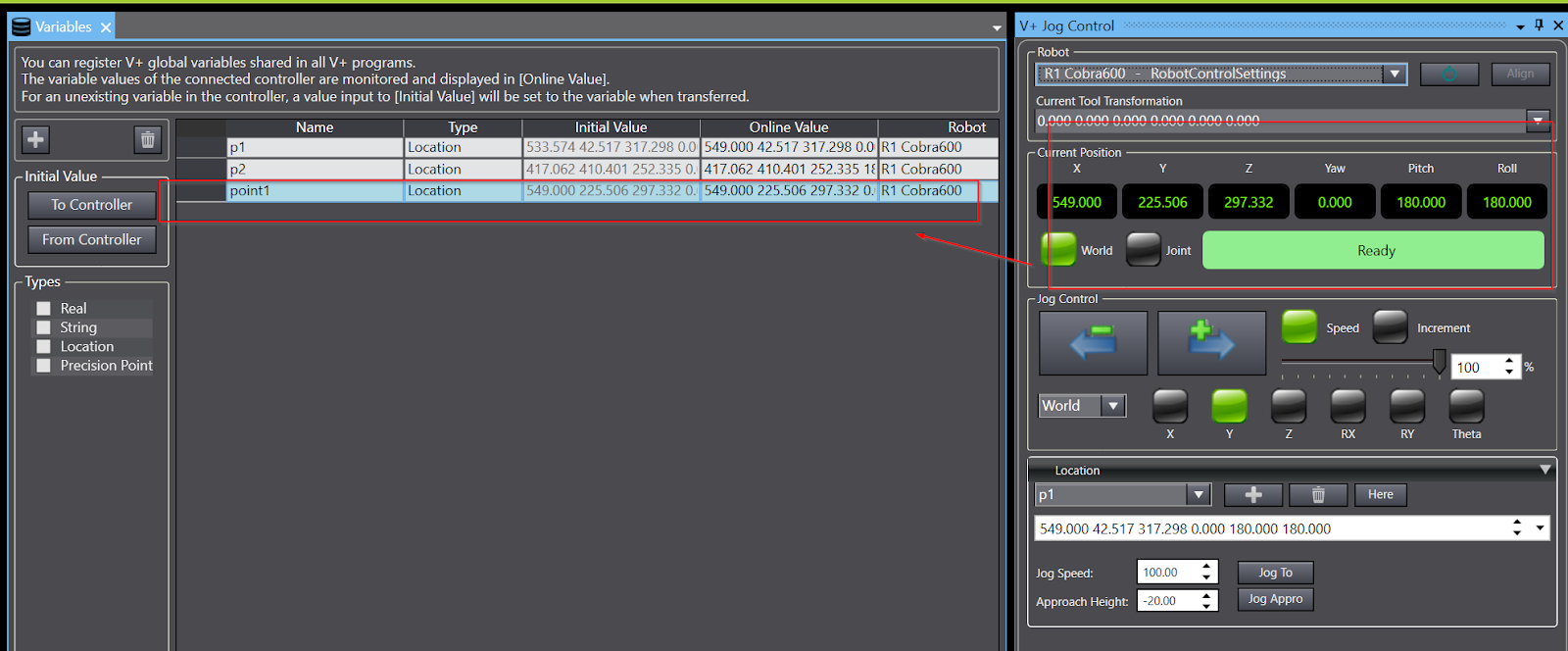

最後は3D Visualizer から実にTeach Pointというボタンがあり、このボタンから直接ロボットの位置を保存できます。

このように、現在のロボット位置を”point1”として保存します。

SMALL Adjustment

作業中に保存したPointを微調整したい場合は、Sysmac Stuidoからもできます。

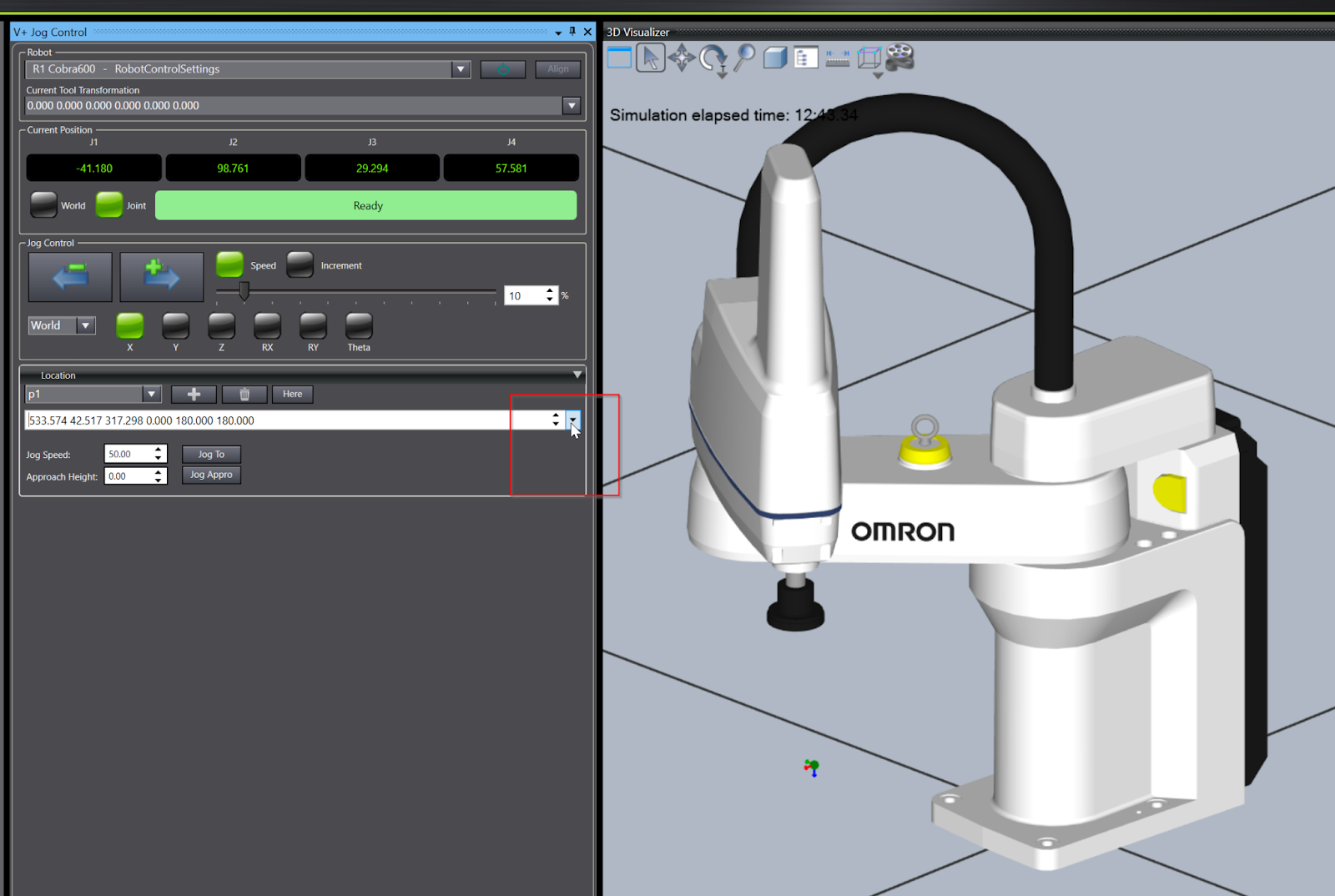

調整したいPointには小さな矢印をクリックしてください。

このようにPointを微調整する操作画面が表示されます。

微調整したいX/Y/Z/RX/RY/RZもクリックで設定できます。

下図のような操作になります。
