B&R#Your first Project in Automation Studio

こんにちは!こちらは新しいB&R Automation StudioのTutorialシリーズです。

最初はAutomation StudioのDownload方法・インストール・Trialライセンス取得方法、そしてHello Worldプロジェクトを作ってみます。

さ、始めよう!

Download

最初はB&Rのエンジニアツール・Automation StudioのDownload方法を説明します。

下記のLinkV4.12をDownloadできます。

https://www.br-automation.com/fr-ch/telechargements/software/automation-studio/automation-studio-412/automation-studio-v412/

もしくはB&RのHPからDownloadsのTabを開いてきます。

https://www.br-automation.com/en/downloads/

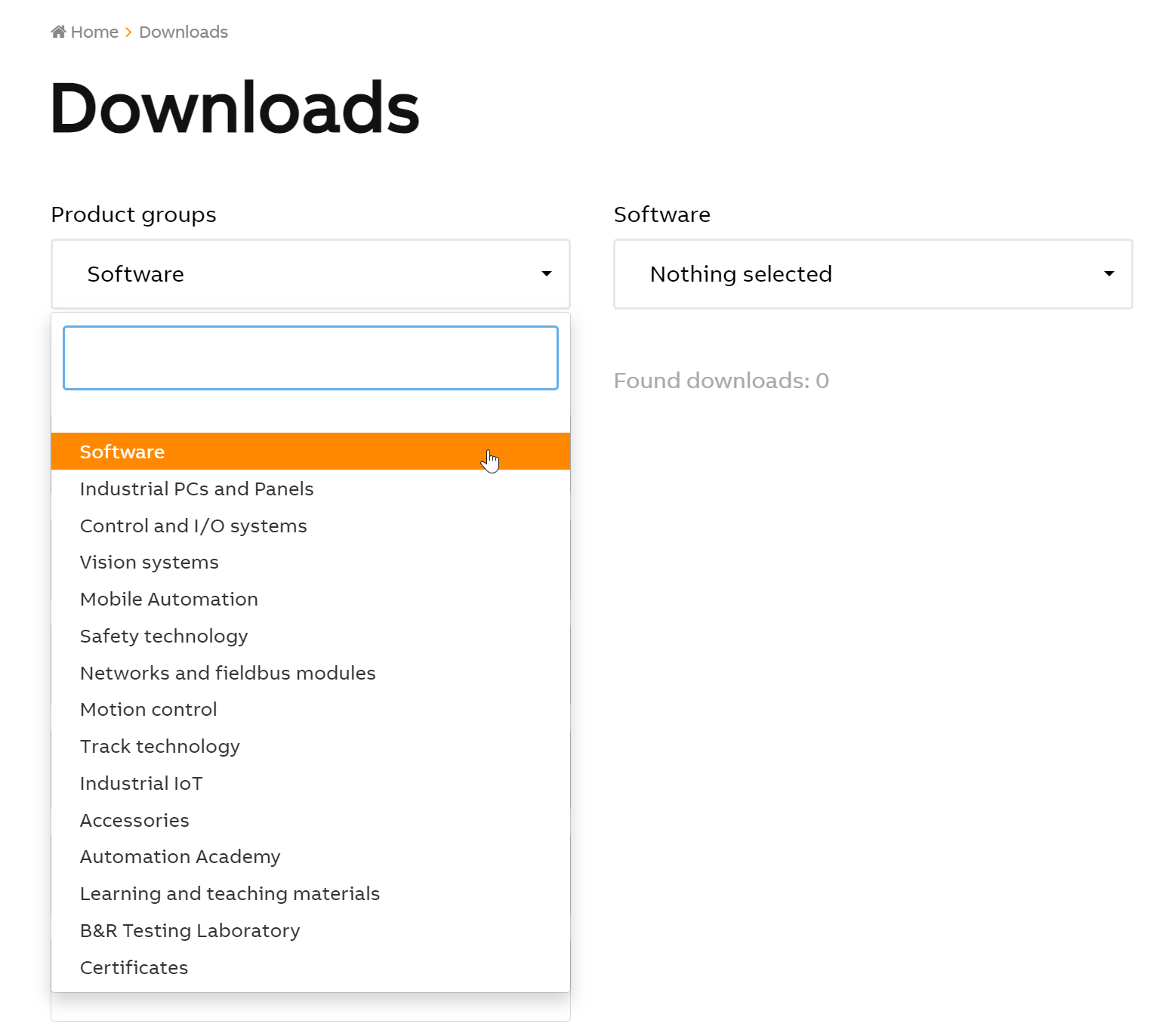

Product groupsをSoftwareに設定します。

Softwareはもちろん”Automation Studio”を設定します。

最後はDownloadしたいVersionを選択します。

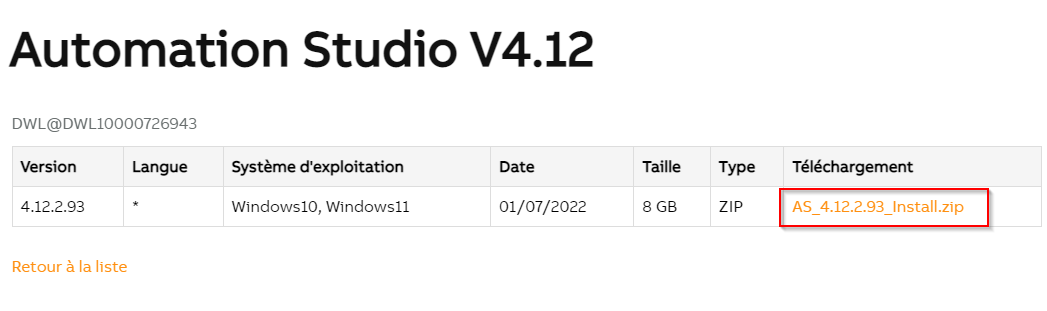

8GBのセットアップFileのDownlaod場所が見つかりました。

Installation

DownloadされたZIPを解凍し、Install.exeを起動します。

インストールの言語を選択できます。もちろん英語です。

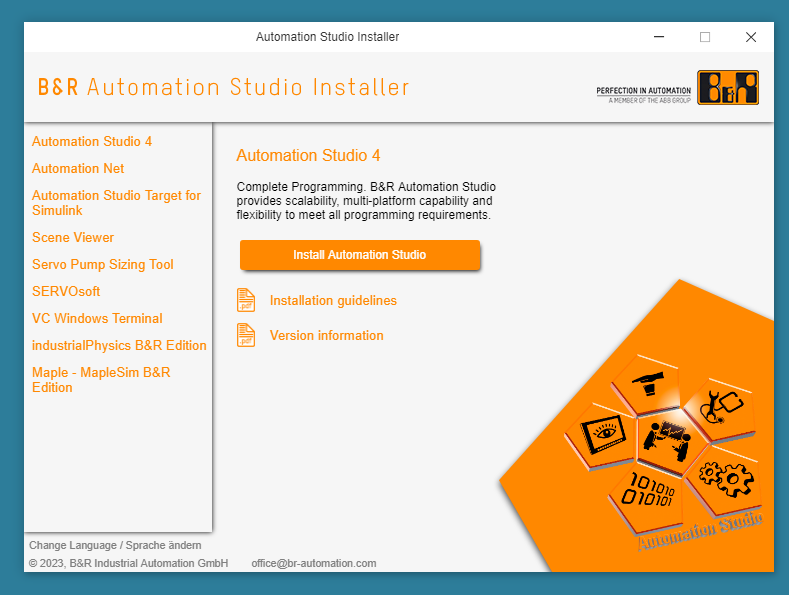

”Install Automation Studio”でB&Rのエンジニアツールをインストールしましょう。

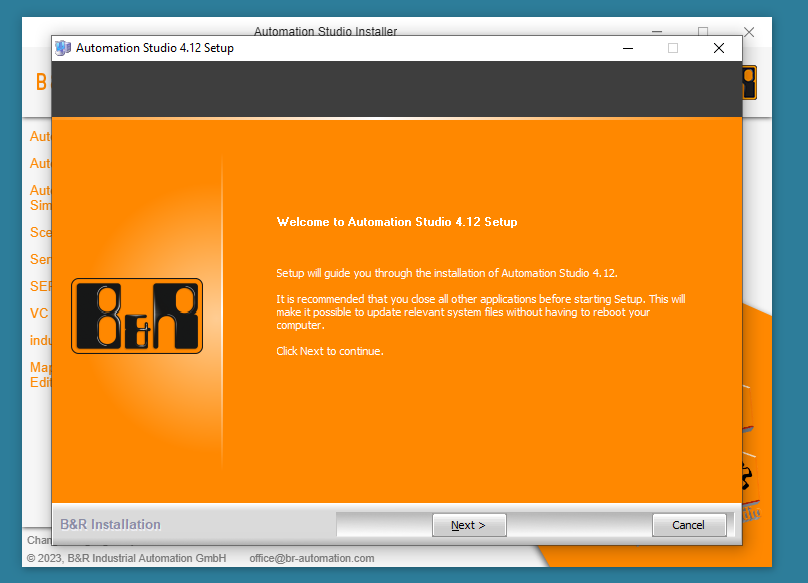

Next>で進みます。

ライセンスを同意し、Next>します。

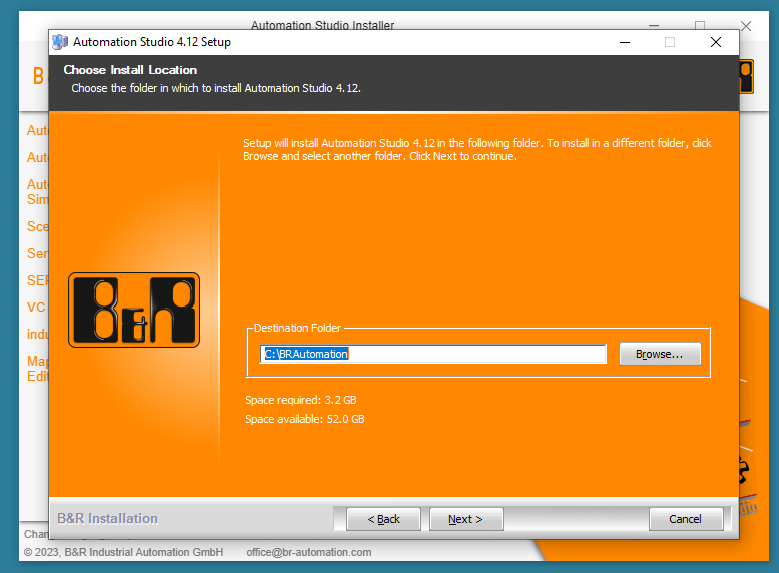

インストール先を指定し、Next>で進みます。

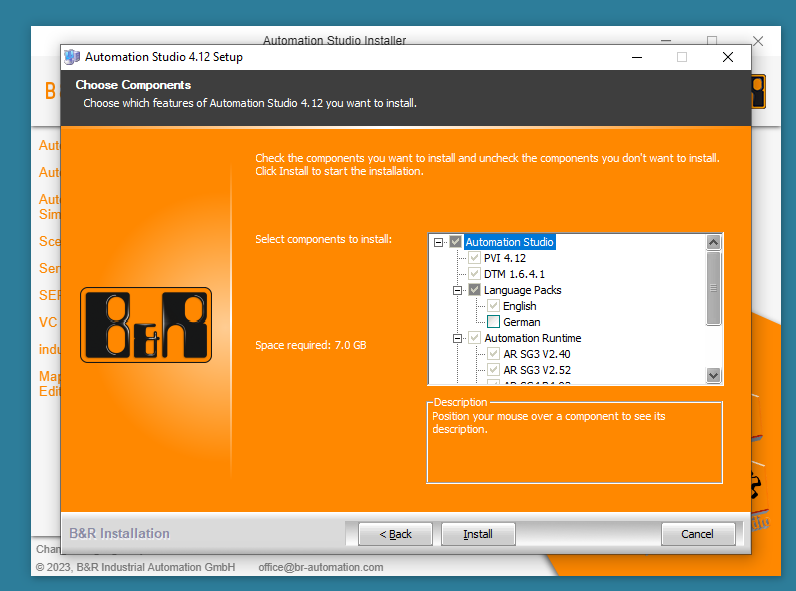

とりあえずすべての部品を選択し、Installで進みましょう。

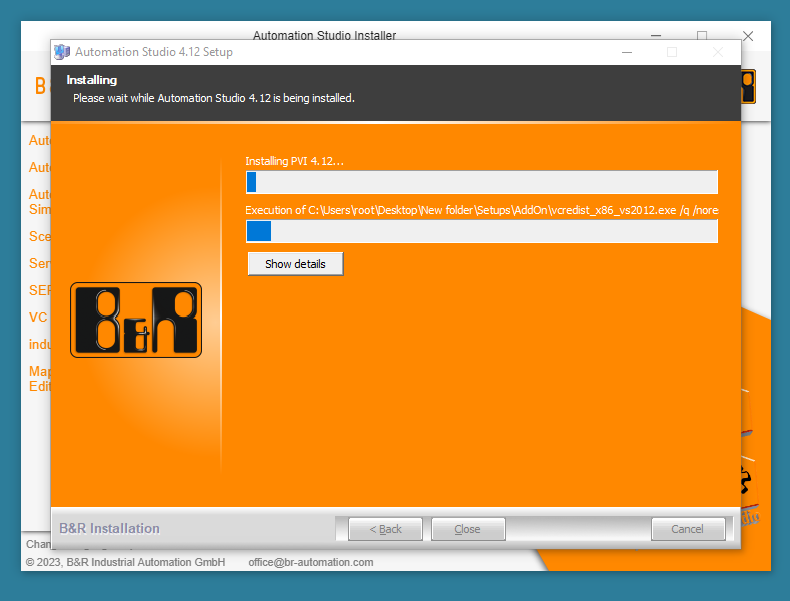

しばらくまちます…

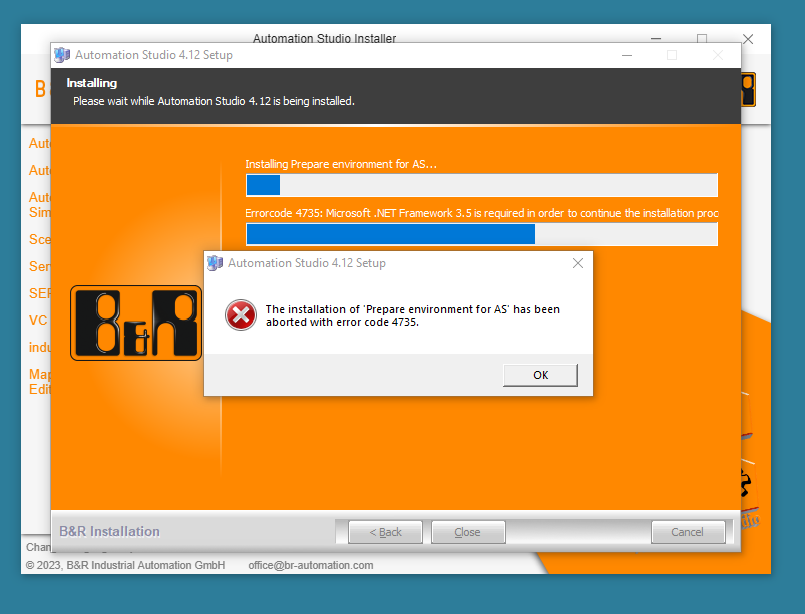

Error Code 4735

場合によっては、Error Code 4735というインストールエラーが発生します。

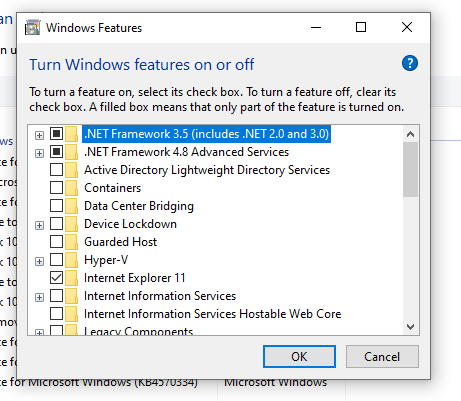

OSに.NET Framework3.5をインストールしてください。

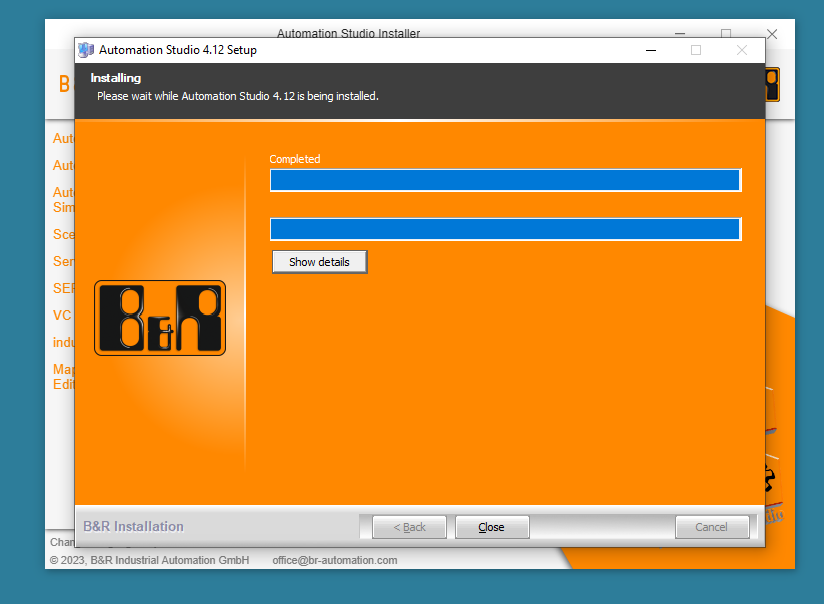

Done!Automation Studioがインストールされました。

Your First Project

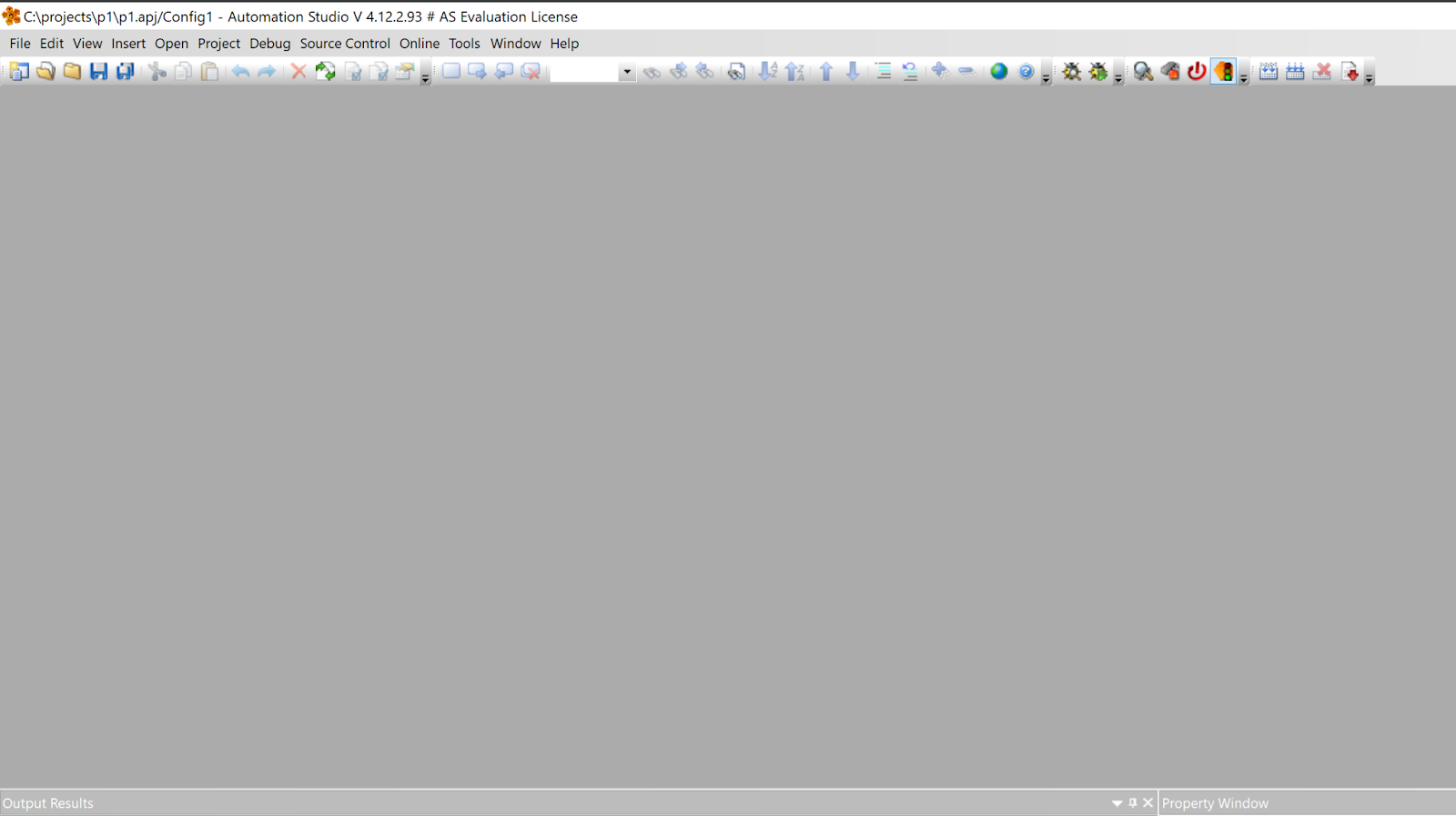

Automation Studioを起動しましょう。

Activate License

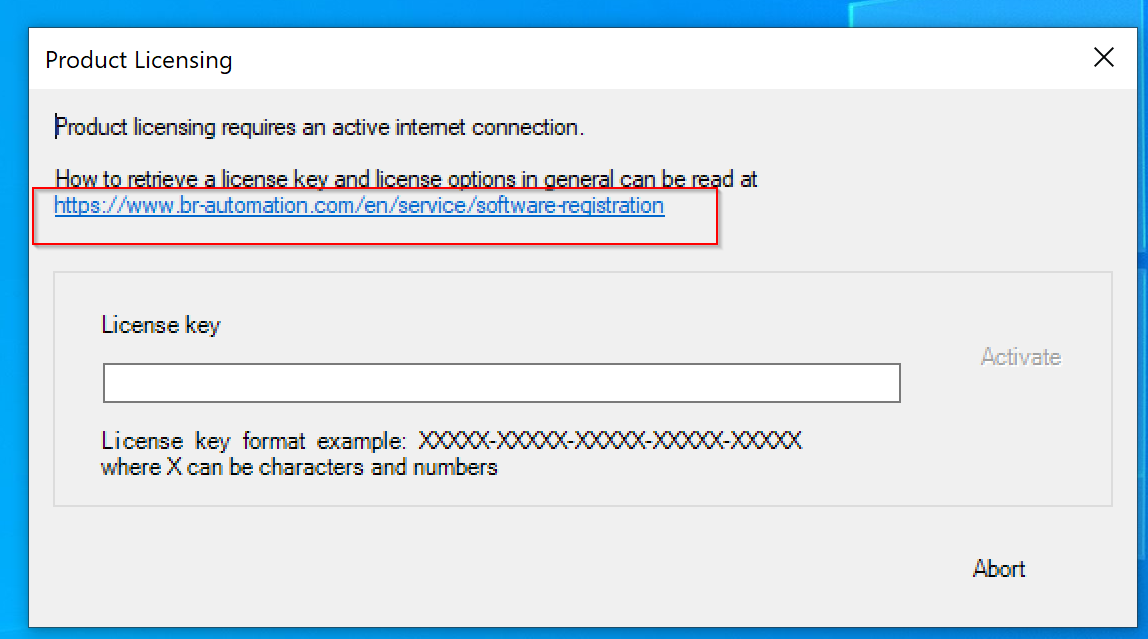

一回目はライセンスの入力が必要です。

LinkをクリックしTrial ライセンスを取得しましょう。

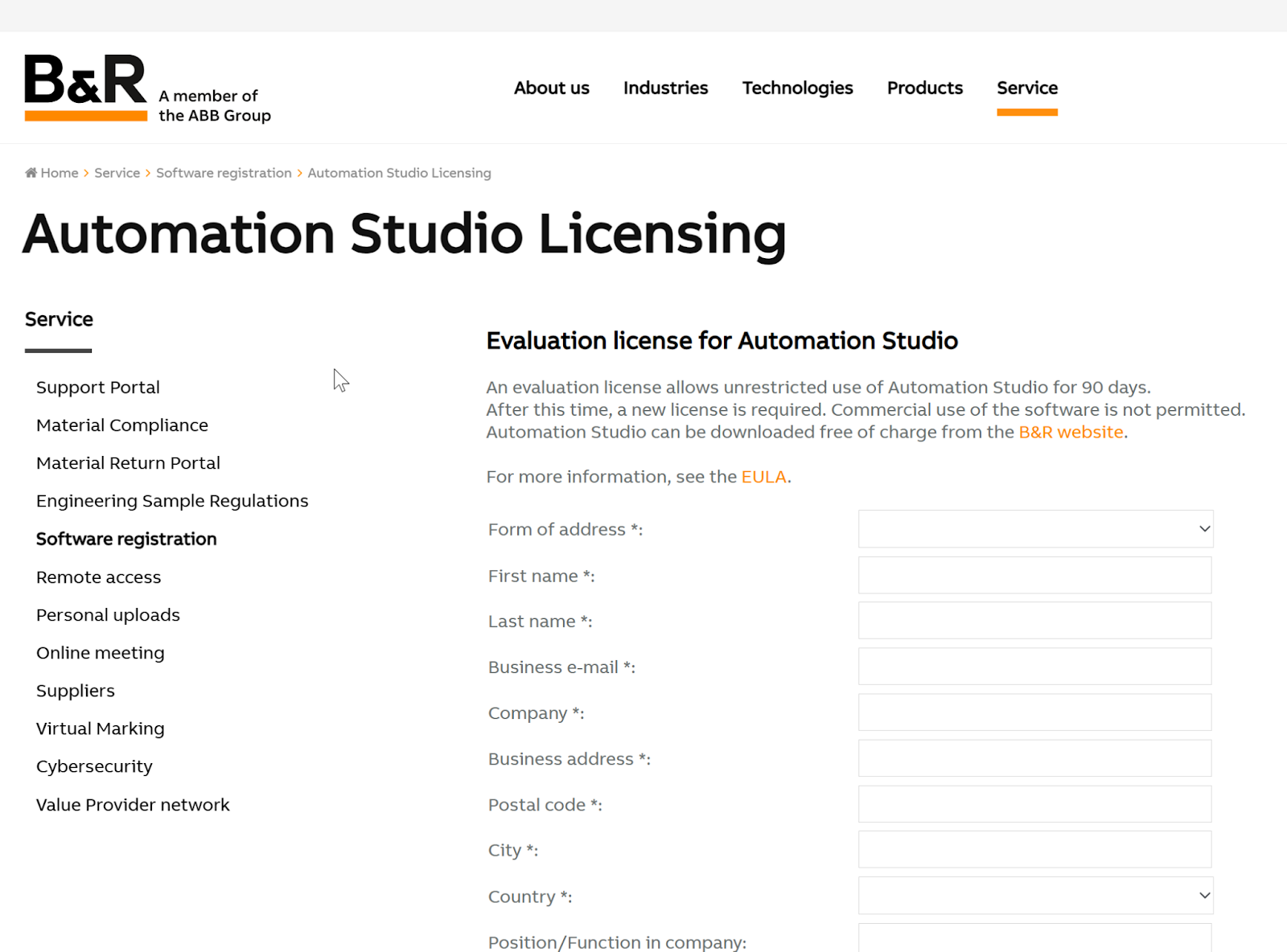

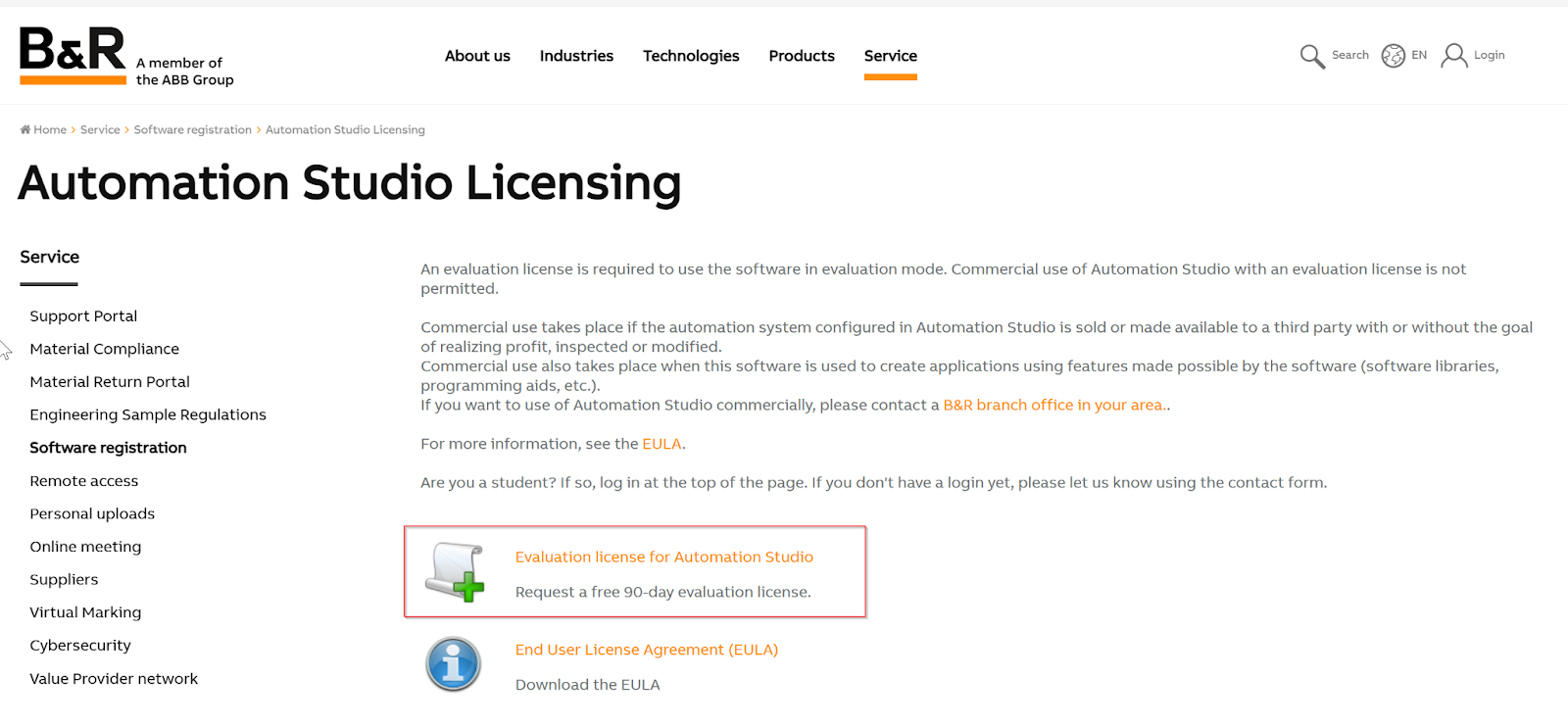

Evaluation license for Automation Studioをクリックします。

個人情報を入力してください。

入力完了したら一番したSend Requestをクリックし、B&RにTrialライセンスをリクエストします。

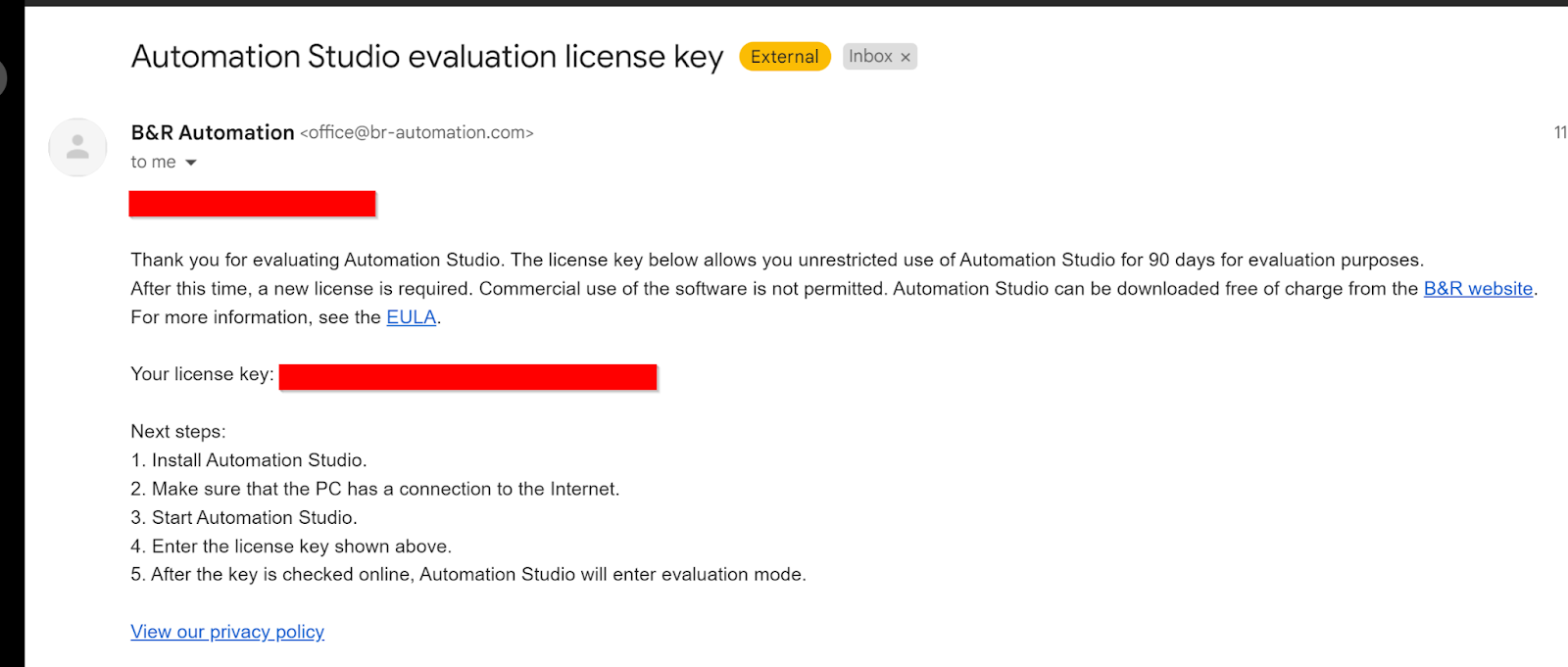

B&Rからライセンスのメールが届くと思います。

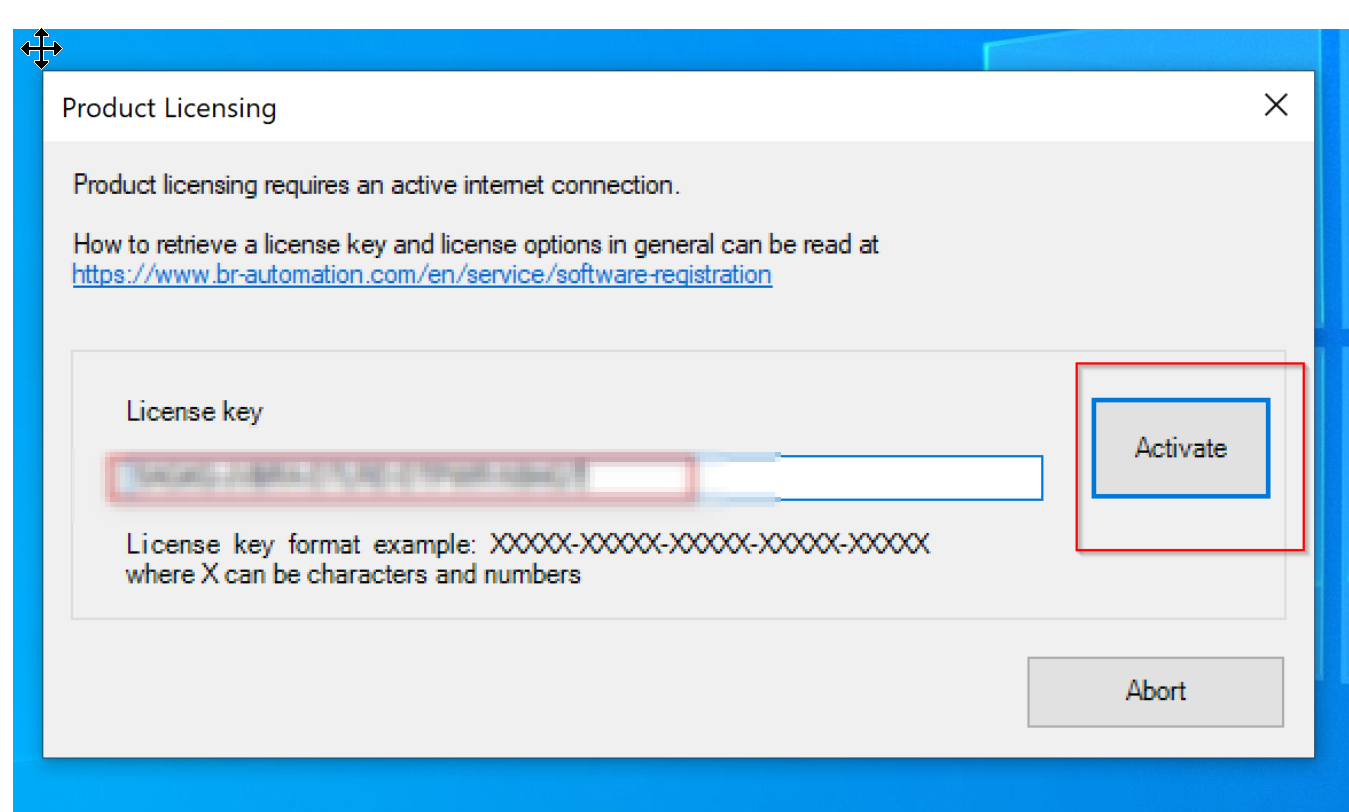

CodeをLicense Keyに入力し、Activateボタンをクリックします。

Done!90日のTrialライセンスが生成されました。

Create new Project

それでは新しいProjectを作成していきましょう。

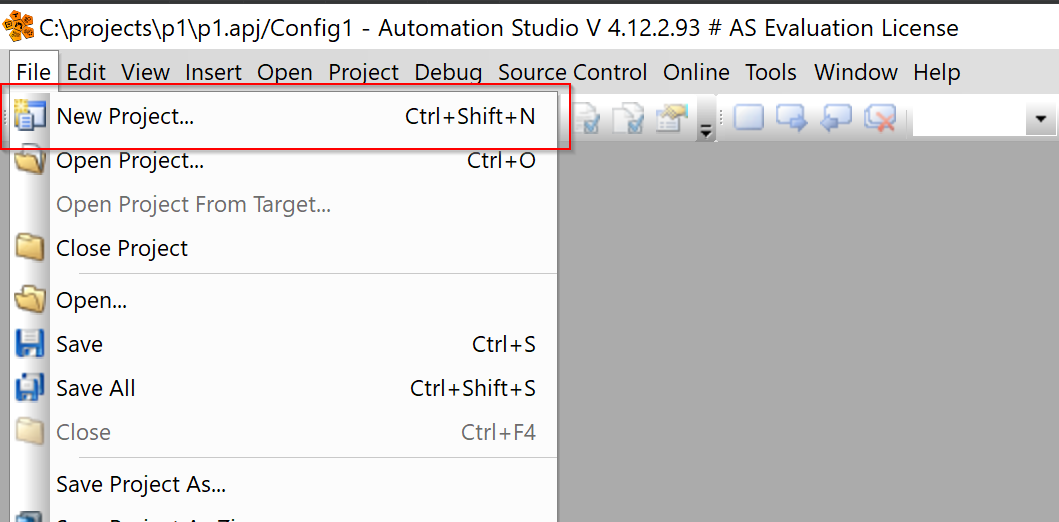

File>New Projectで新規プロジェクトを作成します。

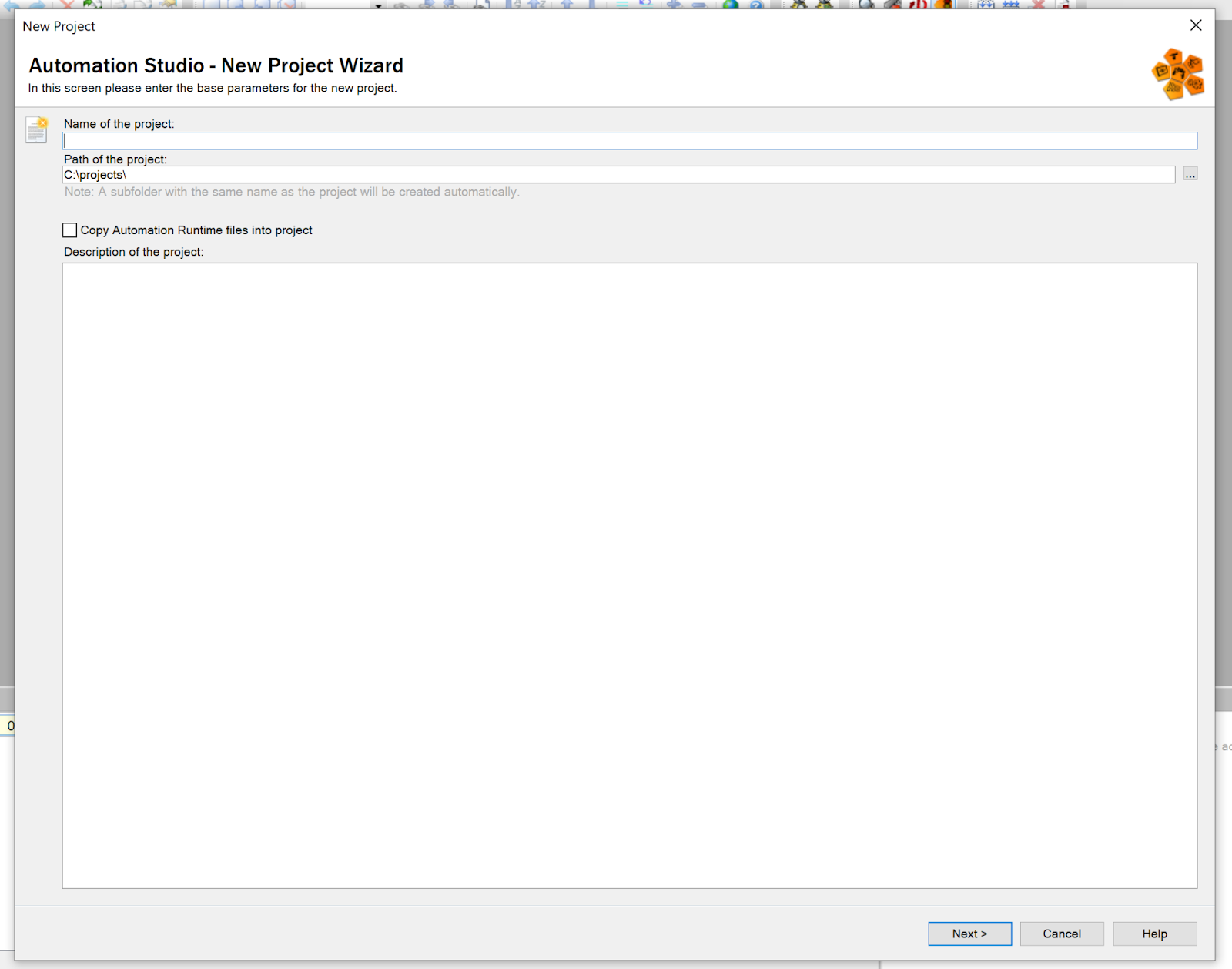

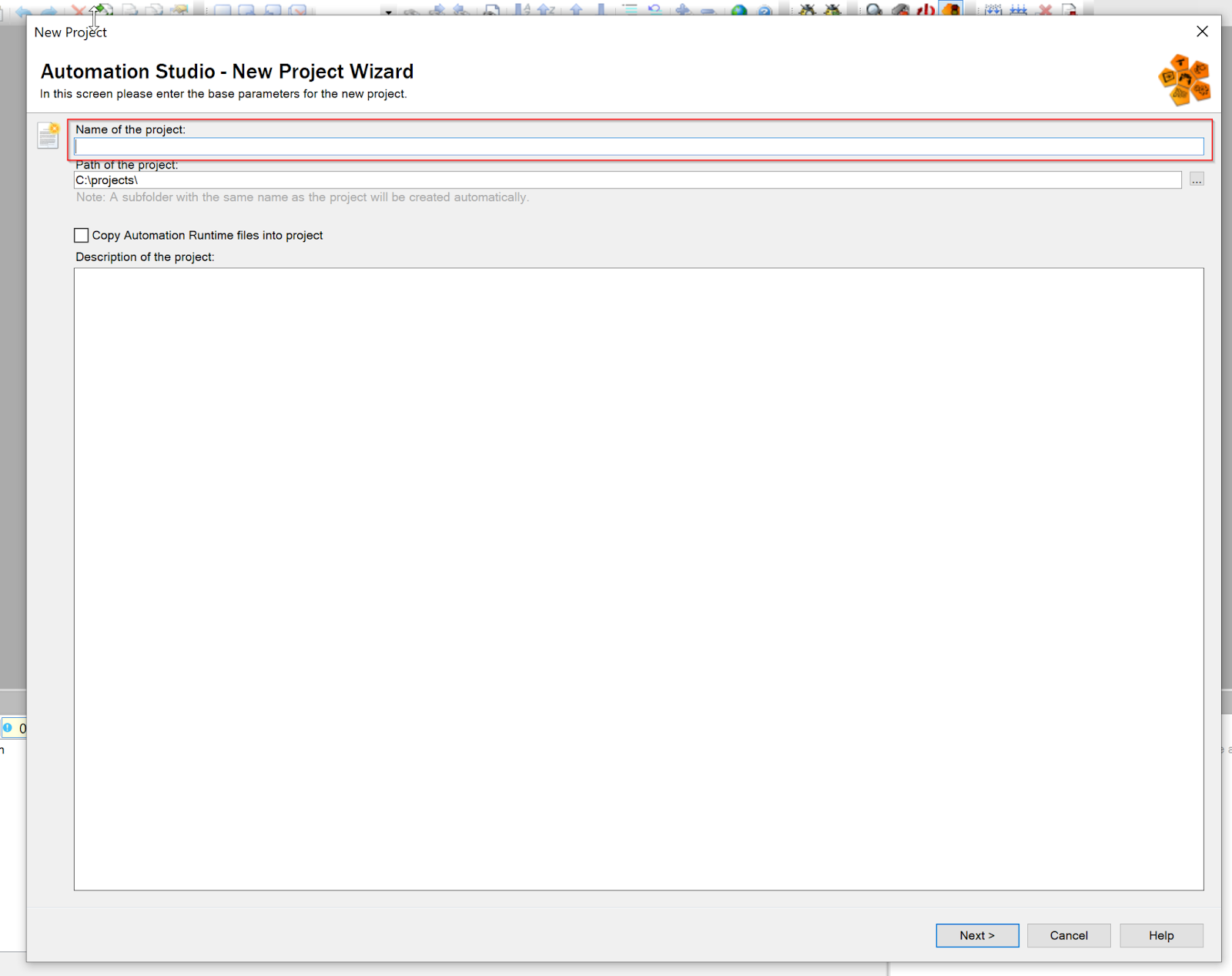

Project Wizardが表示されます。

Name of the projectでプロジェクト名を入力し、Next>で進みます。

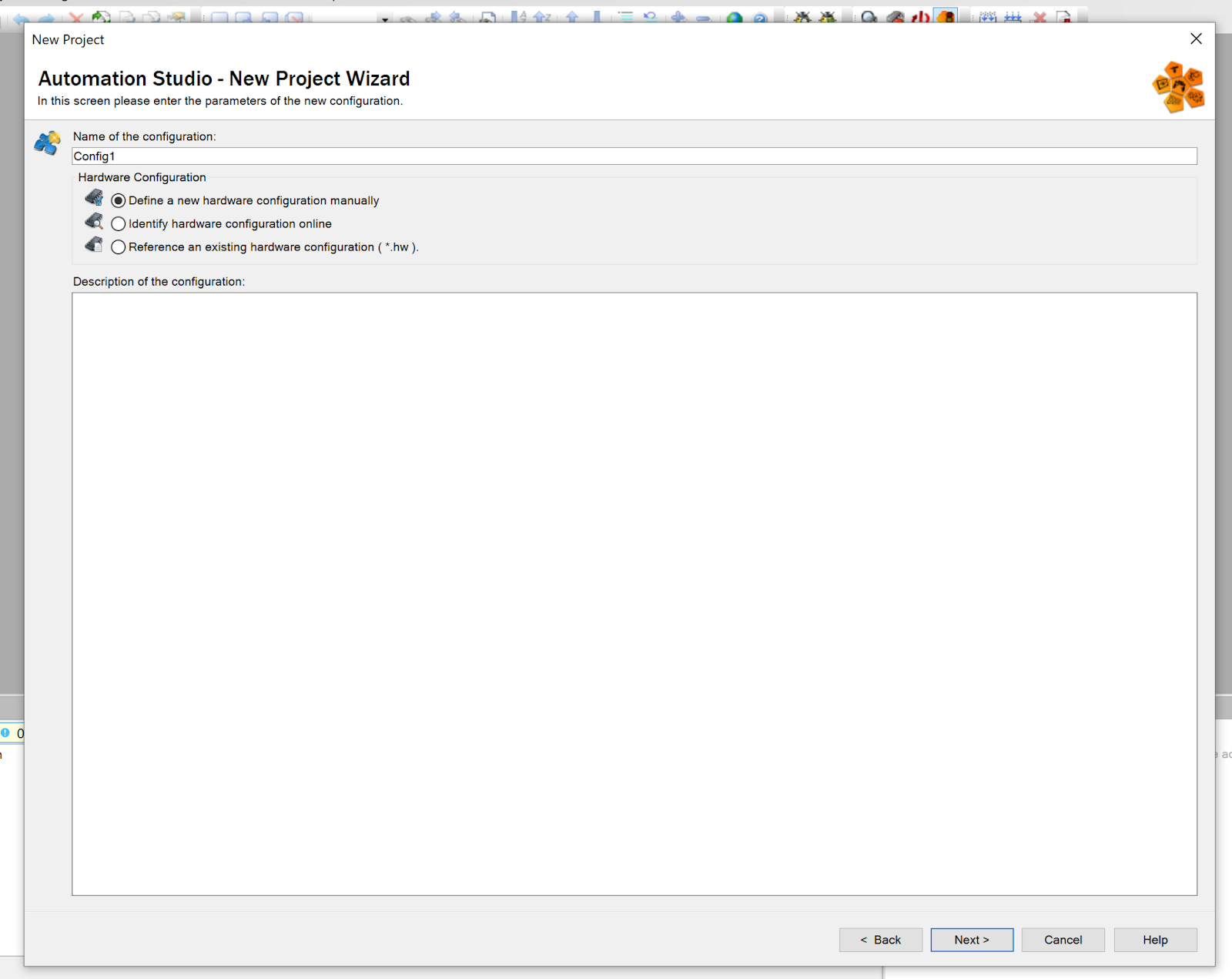

次はConfiguration画面が表示されます。

私は実機を持っていませんので、”Define a new hardware configuration manually”を選択し、Next>で進みます。

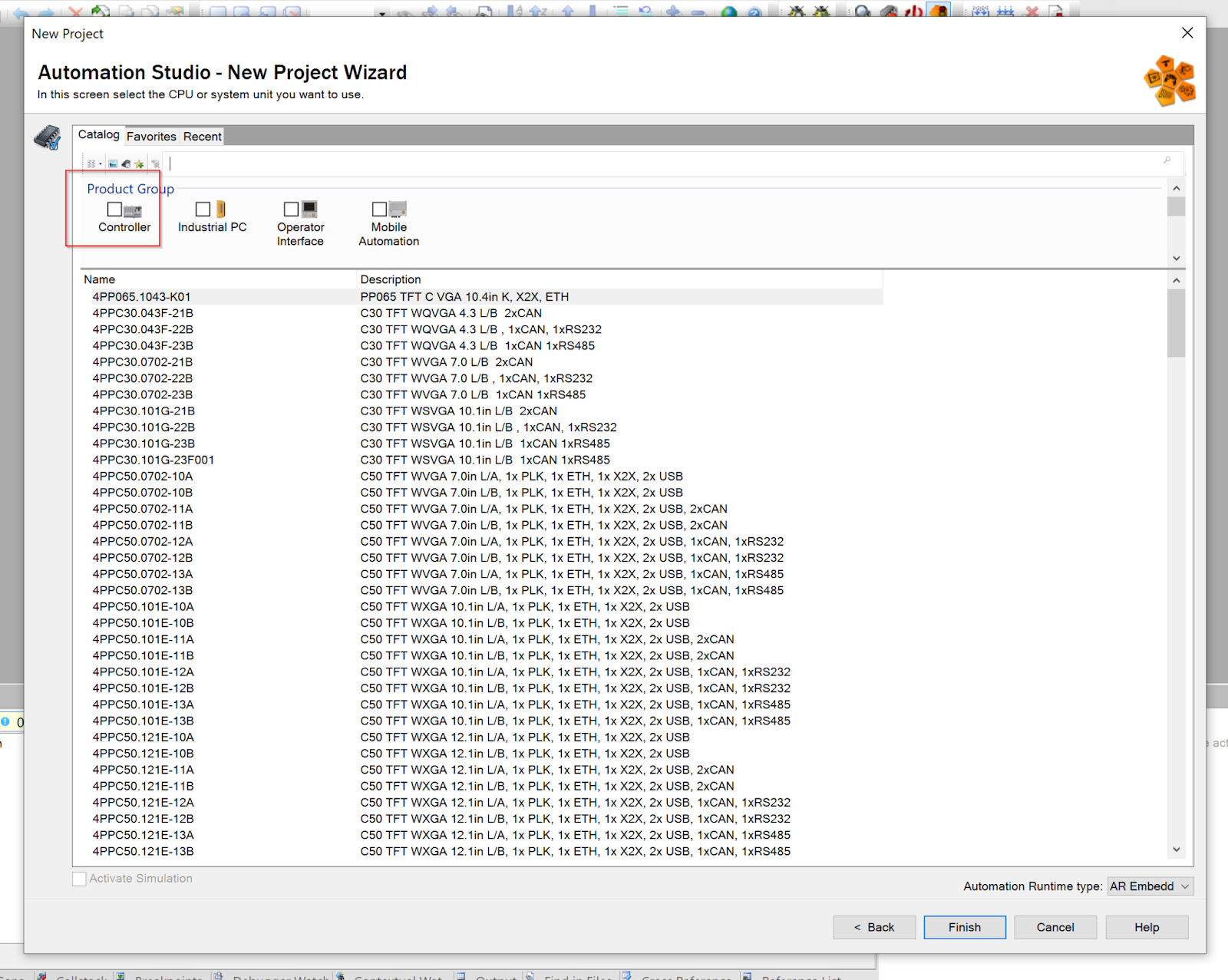

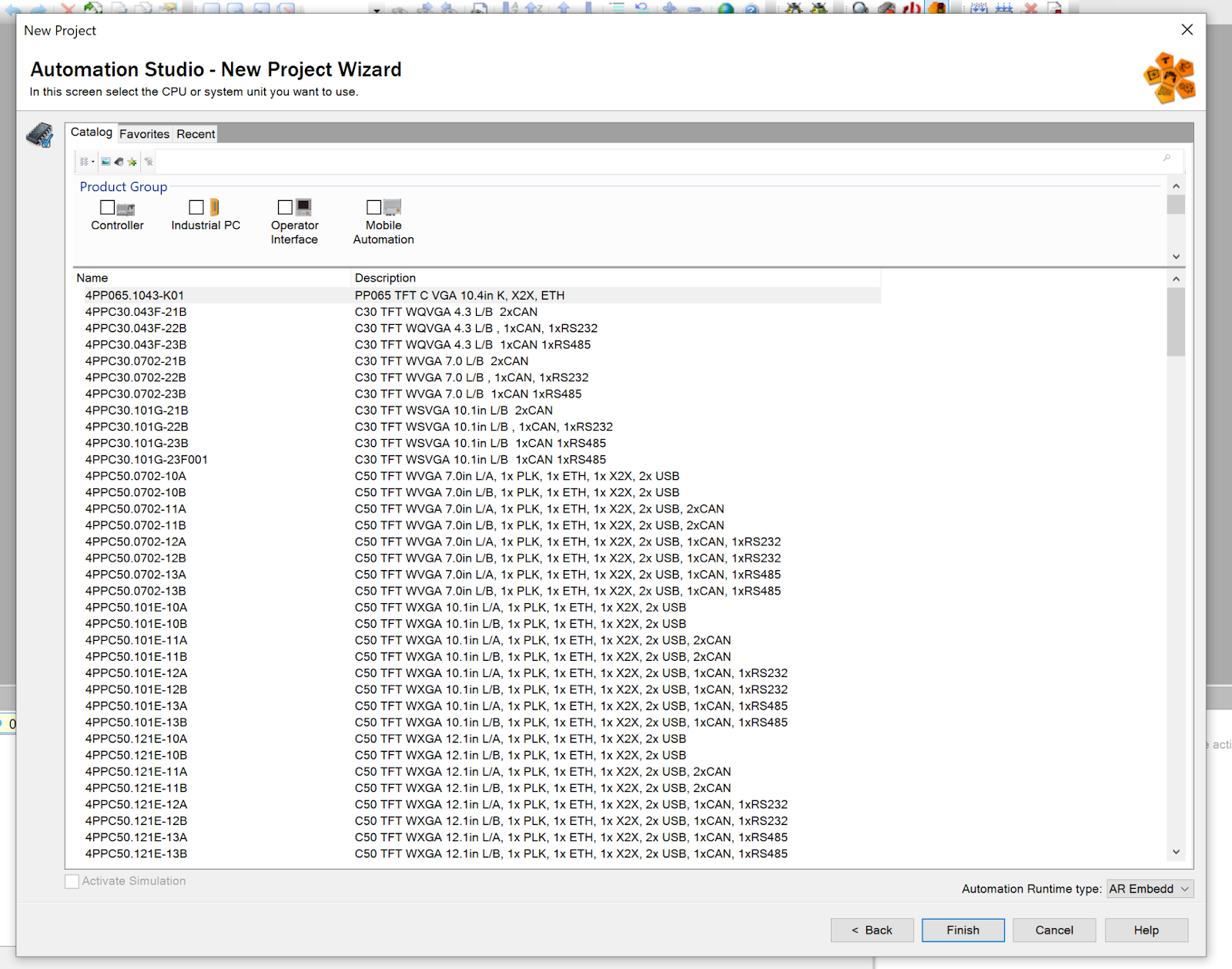

次はControllerを選ぶ画面です。

先も言いましたが、私は実機を持っていませんので、とりあえずSimulationできるHardwareを選択できればよいです。

今回はX020CP0441を設定し、”Activate Simulation”のCheckboxを入れて、Next>で進みます。

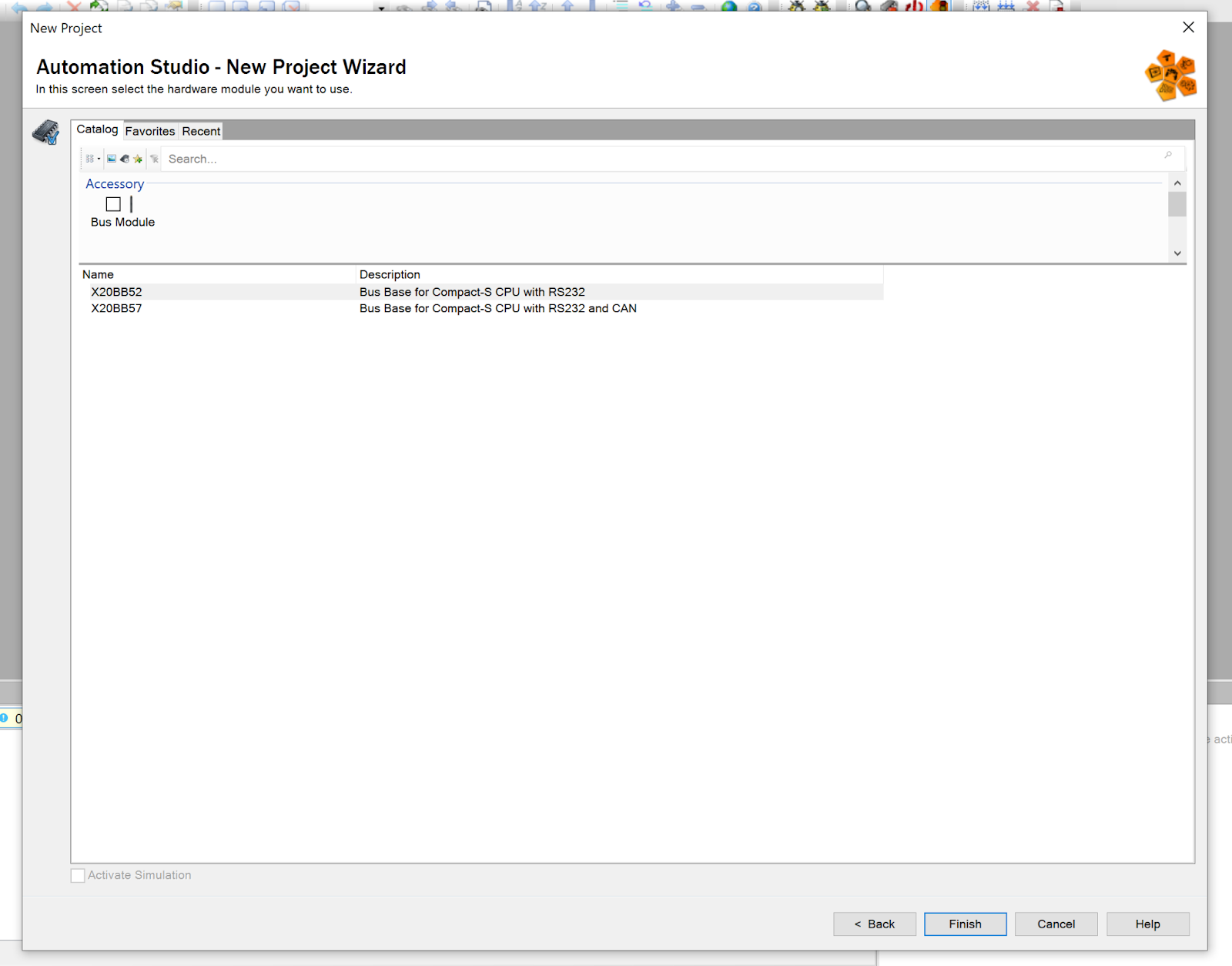

Accessoryの選択画面が表示されます。

実機がないので、そのままFinishで進みましょう。

Done!新しいプロジェクトが追加されました。

Add Ladder Program

ラダープログラムを追加します。Libraries>右クリック>Add Objectで進みます。

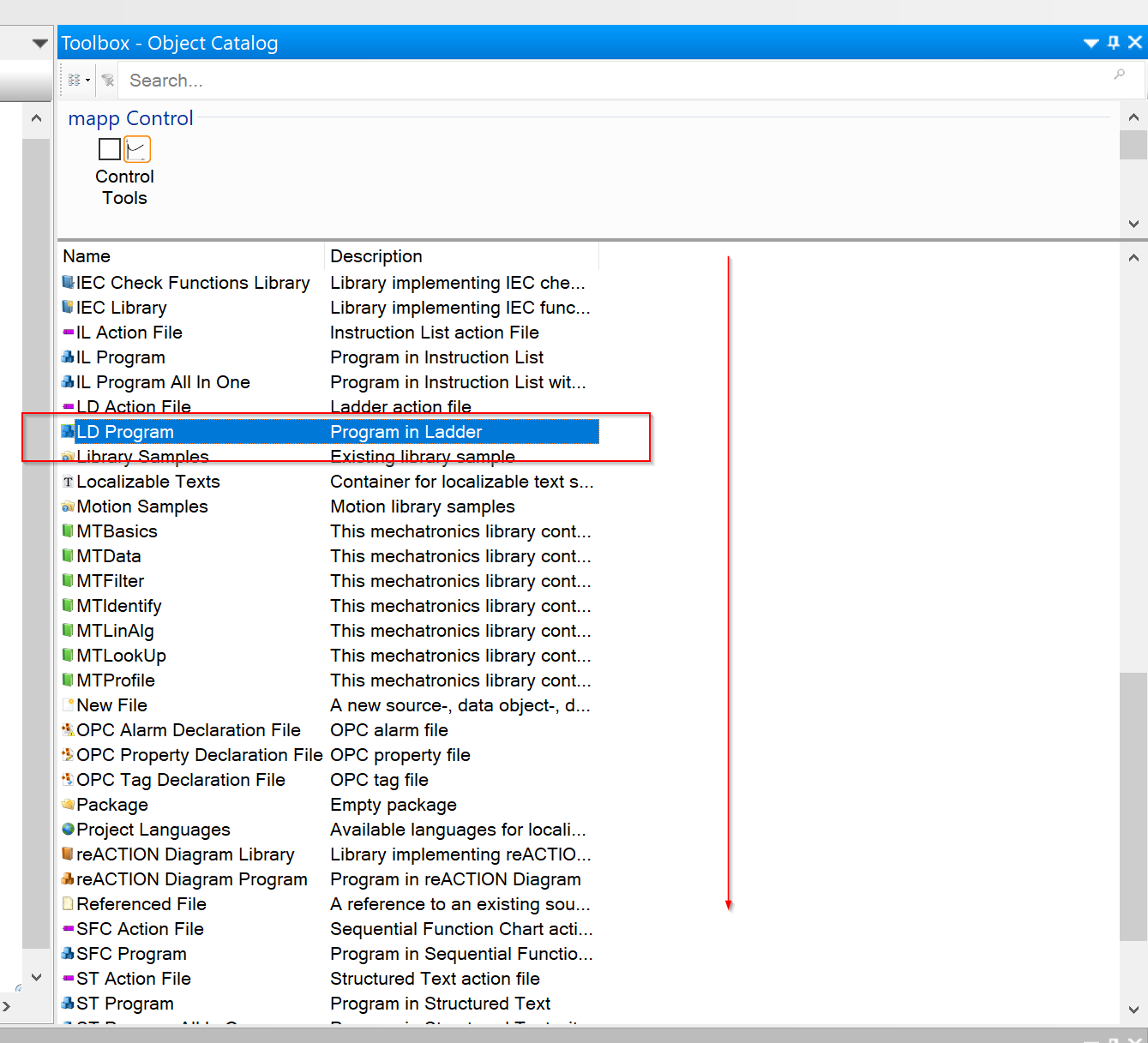

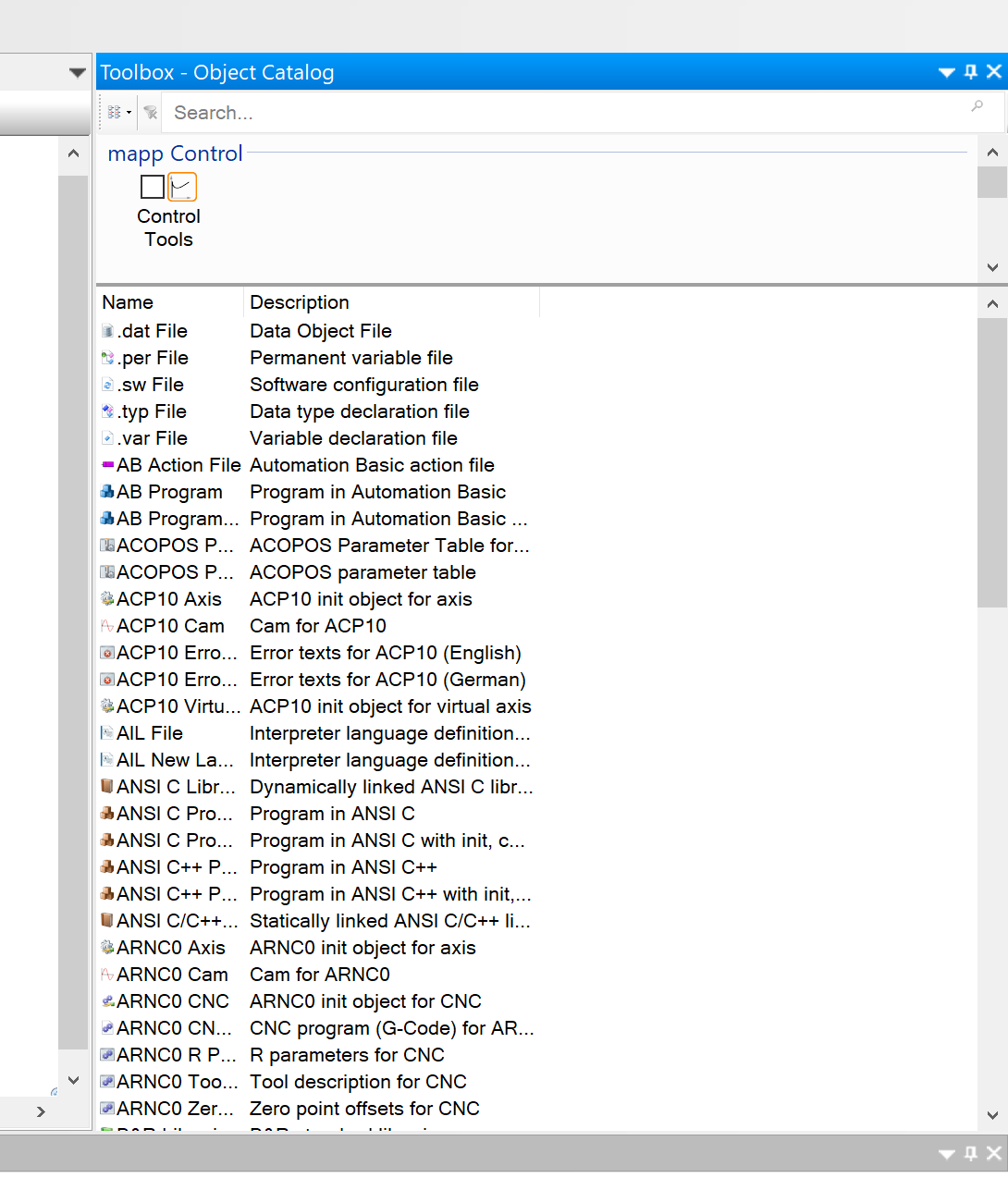

右にあるToolboxから追加できるObjectが一覧できます。

下にScrollしLD Programがあり、ダブルクリックすればLibrariesに追加できます。

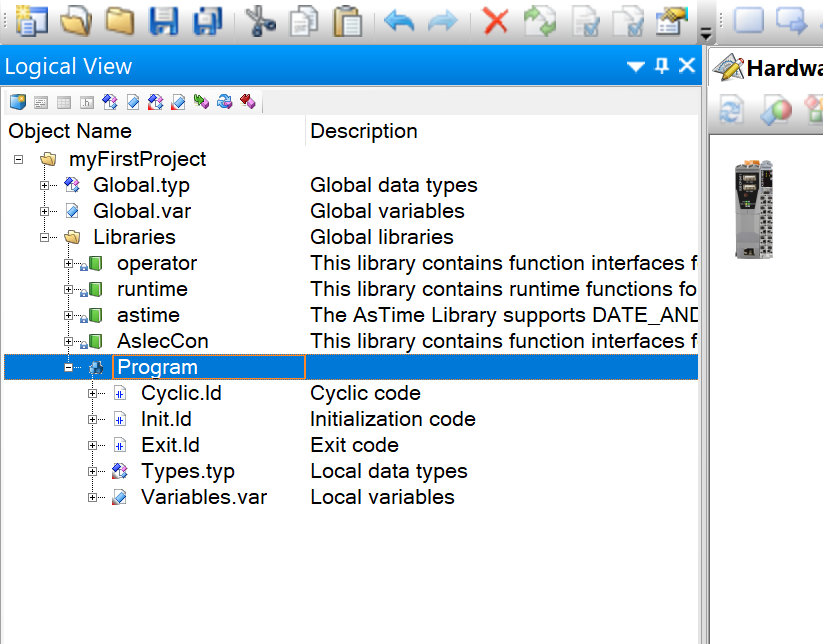

Done!新しいラダープログラムが追加されました。

B&RのプログラムコンセプトはCyclic・Init・Exitなど様々なItemがあり、今回はTutorialの第1話なので複雑なことを説明しません。

とりあえず、Cyclic.ldをダブルクリックして開きましょう。

このFileは周期実行するプログラムになります。

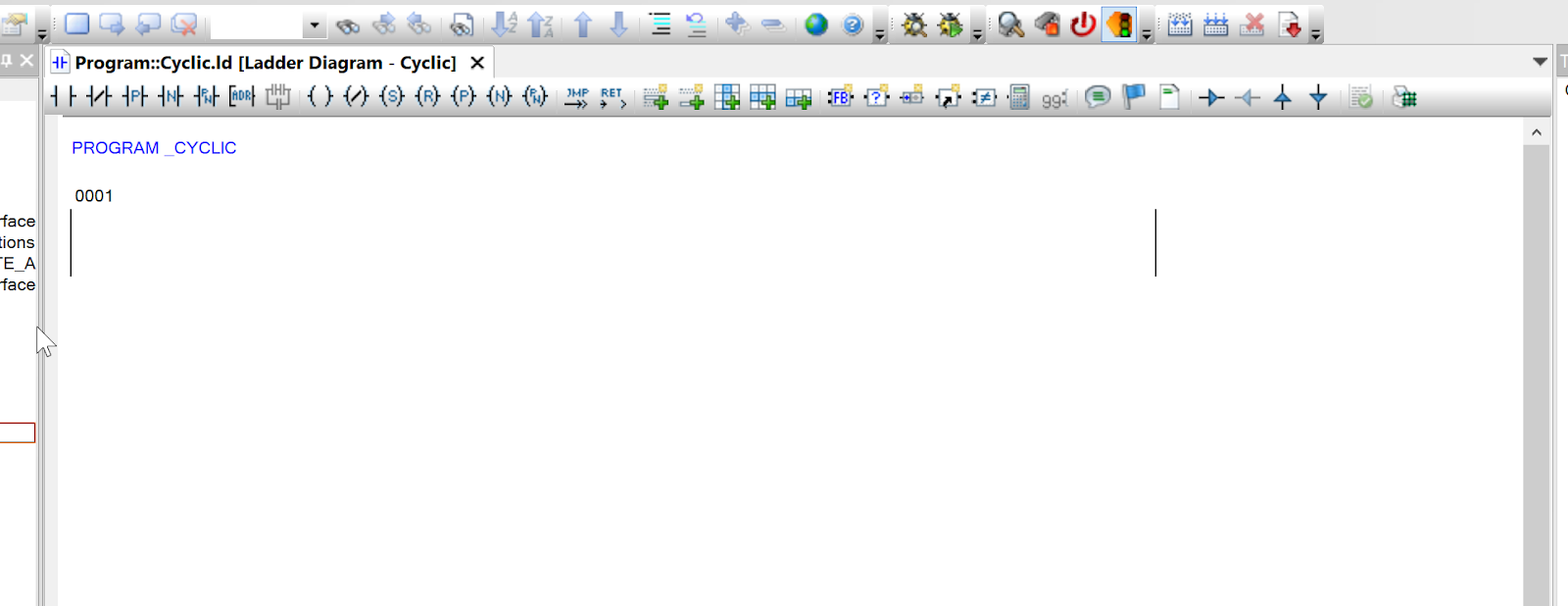

ラダーEditorが開きました。

Define Local Variables

ではProgramのローカル変数を定義します。

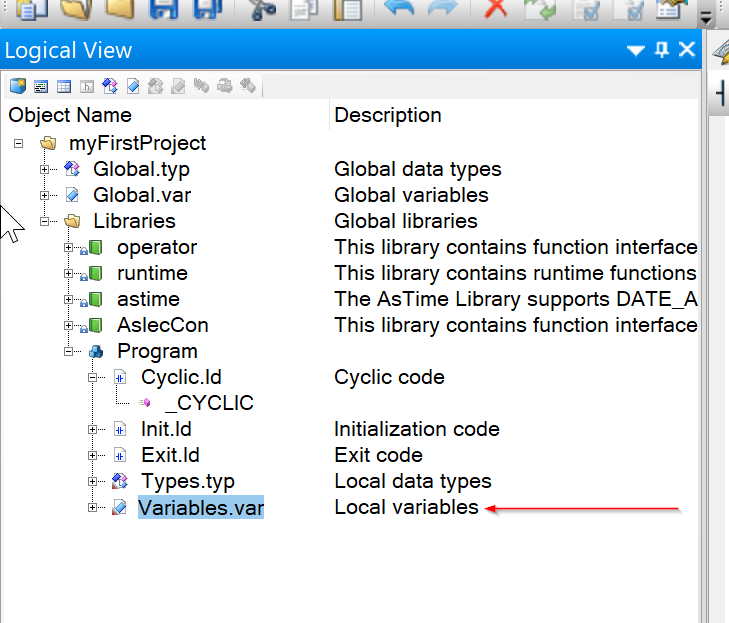

Variables.varを開きましょう。こちらのFileからローカル変数を定義できます。

Done!ローカル変数の定義画面が表示されました。

Add Variable

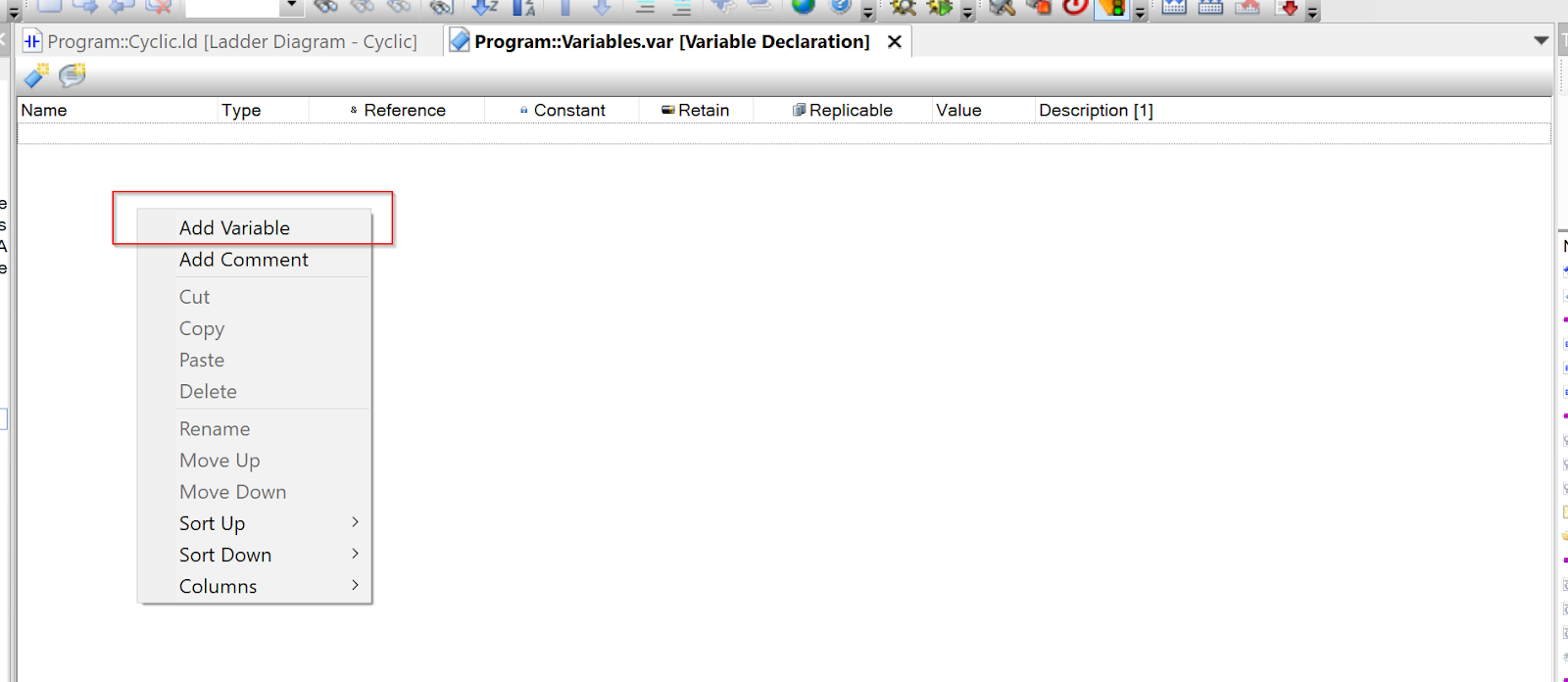

Variables Listから右クリック>Add Variableします。

新しいローカル変数が追加されました。

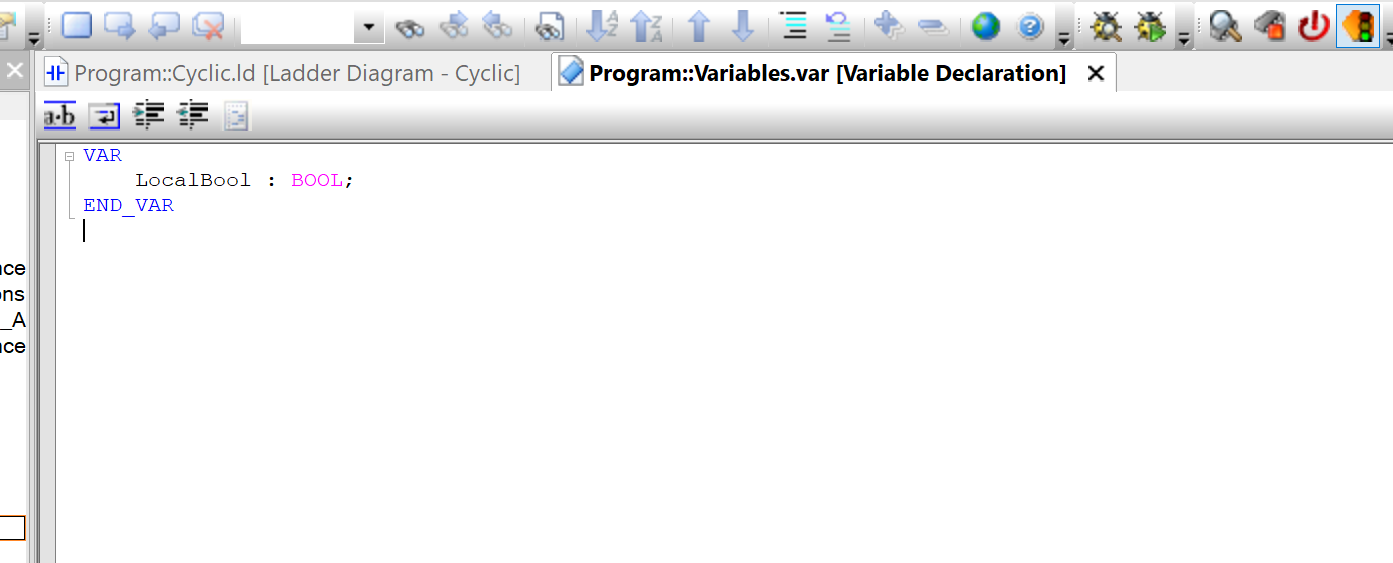

NameをLocalBoolに変更し、TypeをBOOLにします。

Change as TextView

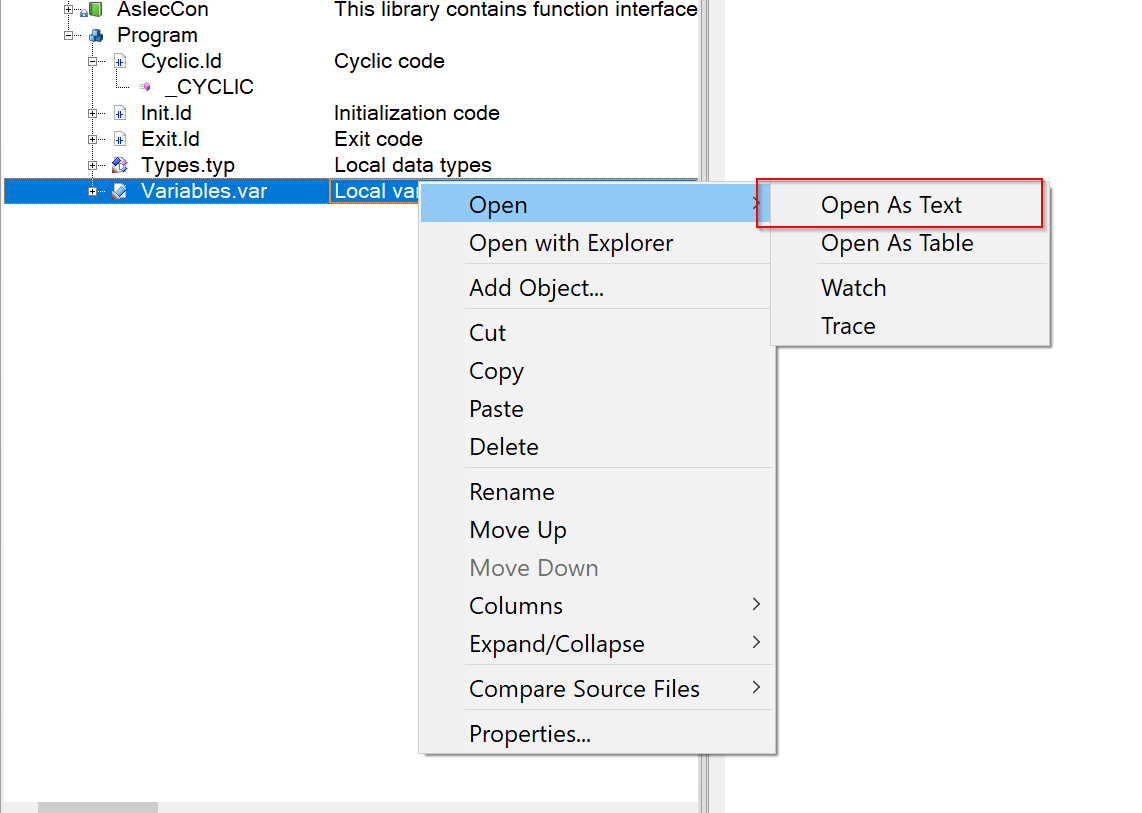

Table Viewが不便だと思うなら、いまのVariable編集画面を閉じ、Variable.varを右クリック>Open>Open As Textします。

Codesysのようなテキストベースの変数定義画面に変わります。

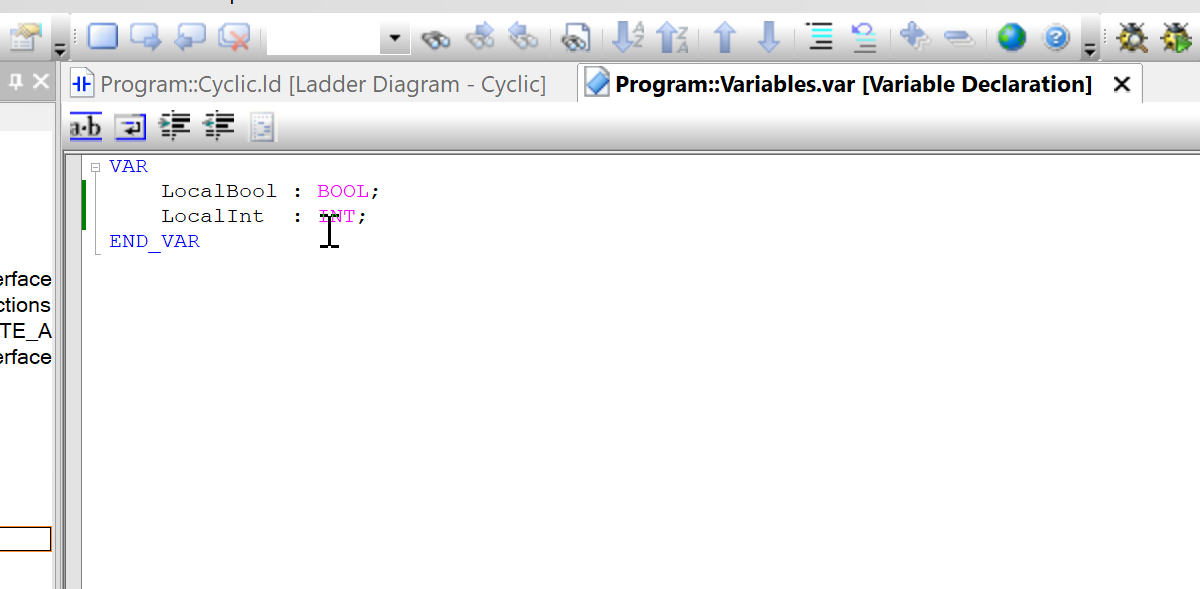

INTタイプのLocalInt変数を定義します。

Edit Ladder Program

今度はラダープログラムを編集します。

Add Function

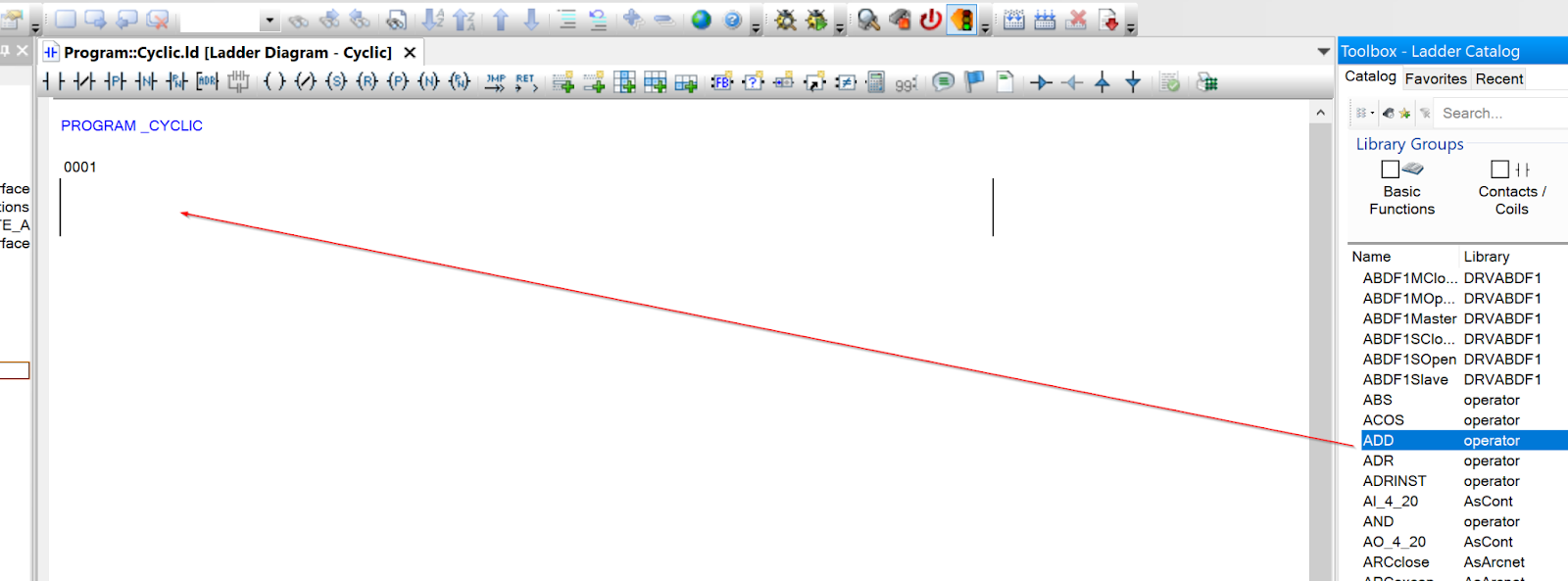

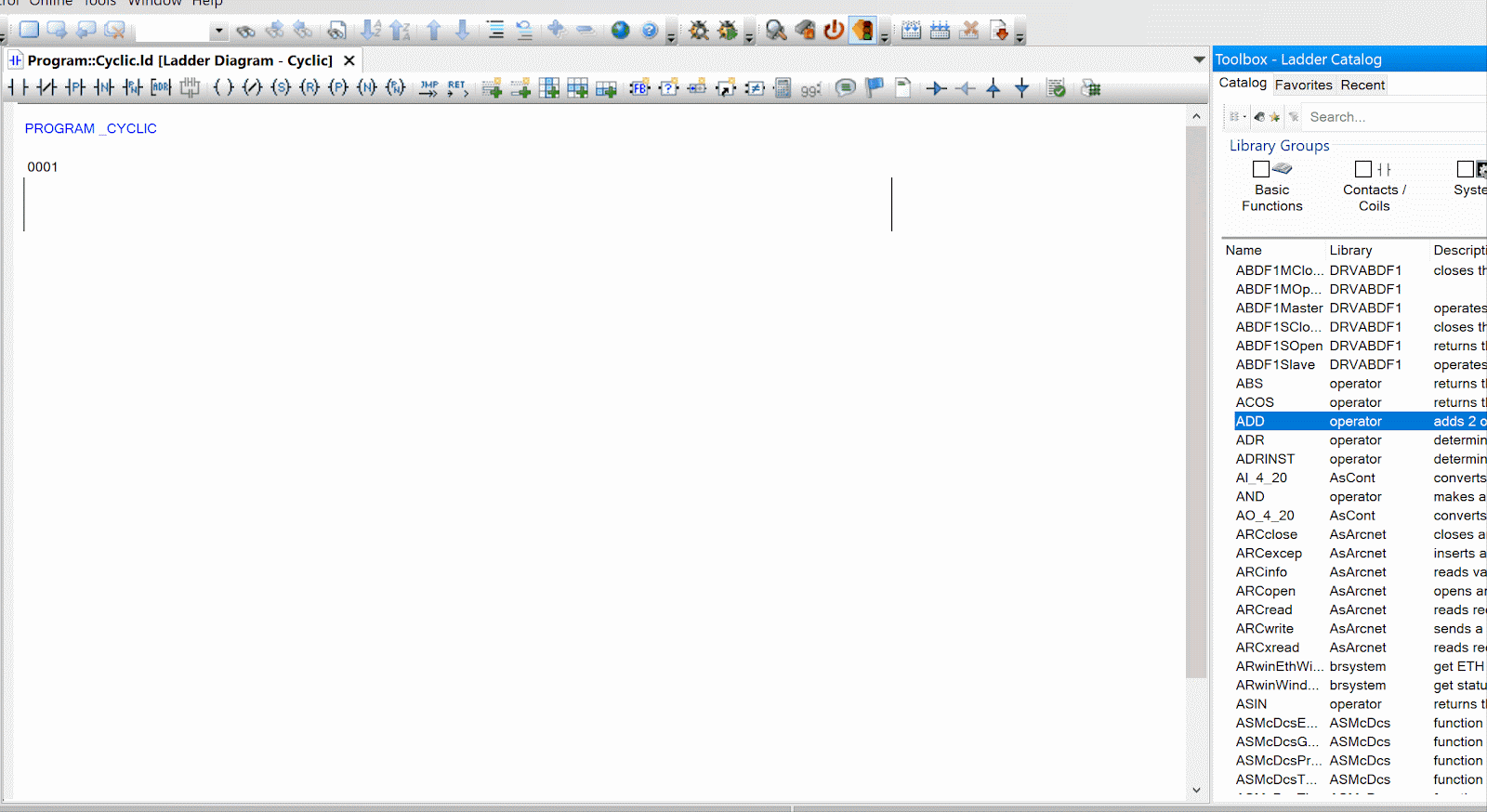

右のToolboxからADD関数をラダーNetwork1に追加します。

下図のような操作になります。

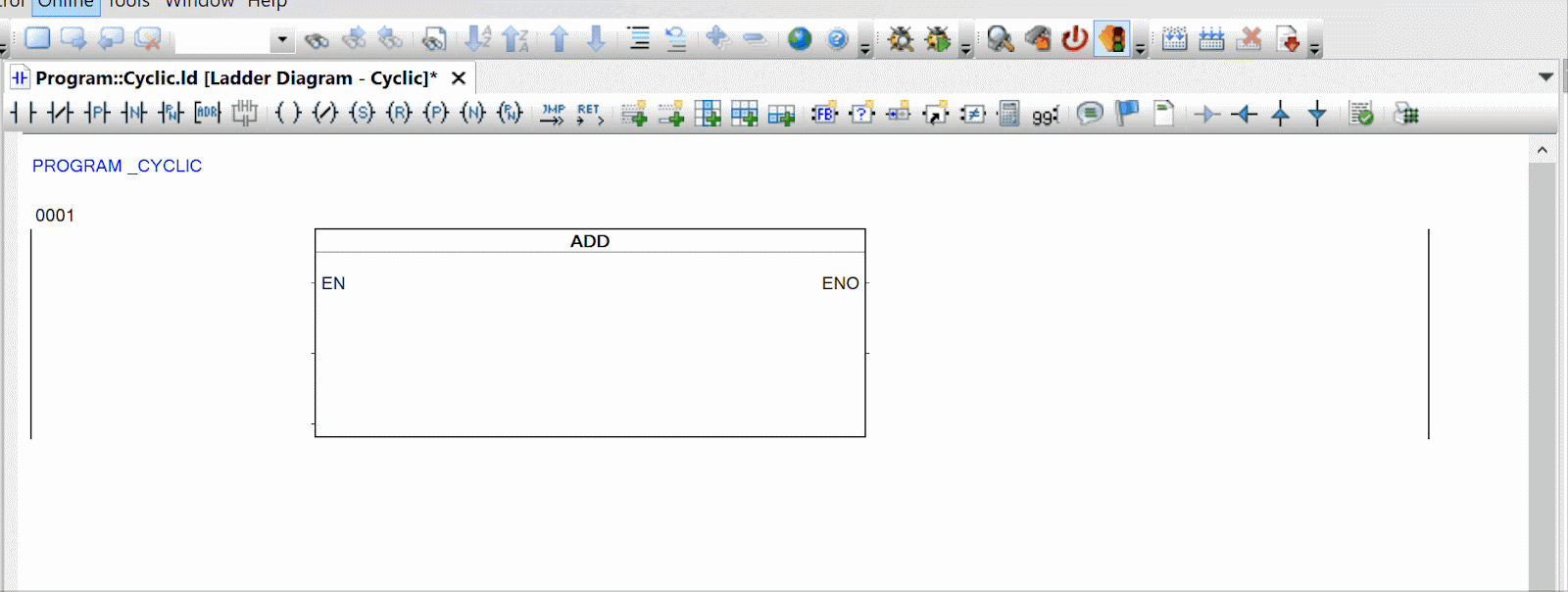

Done!ADD 関数が追加されました。

Add NO Contact

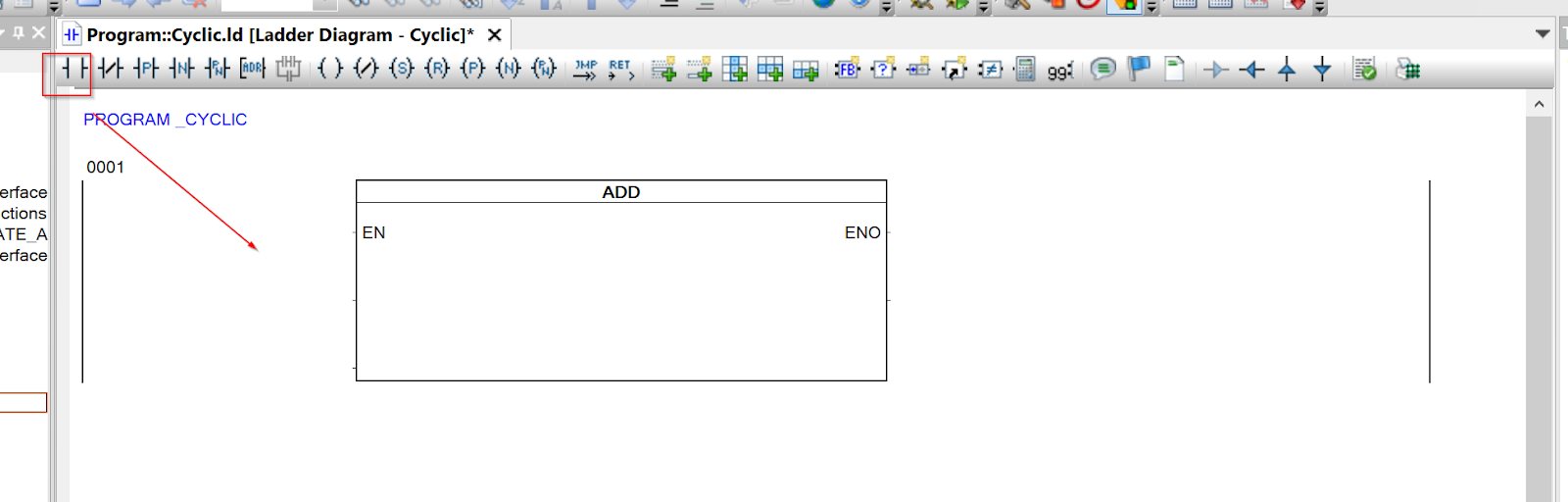

次はENパラメータにNO接点を追加します。

下図のような操作になります。

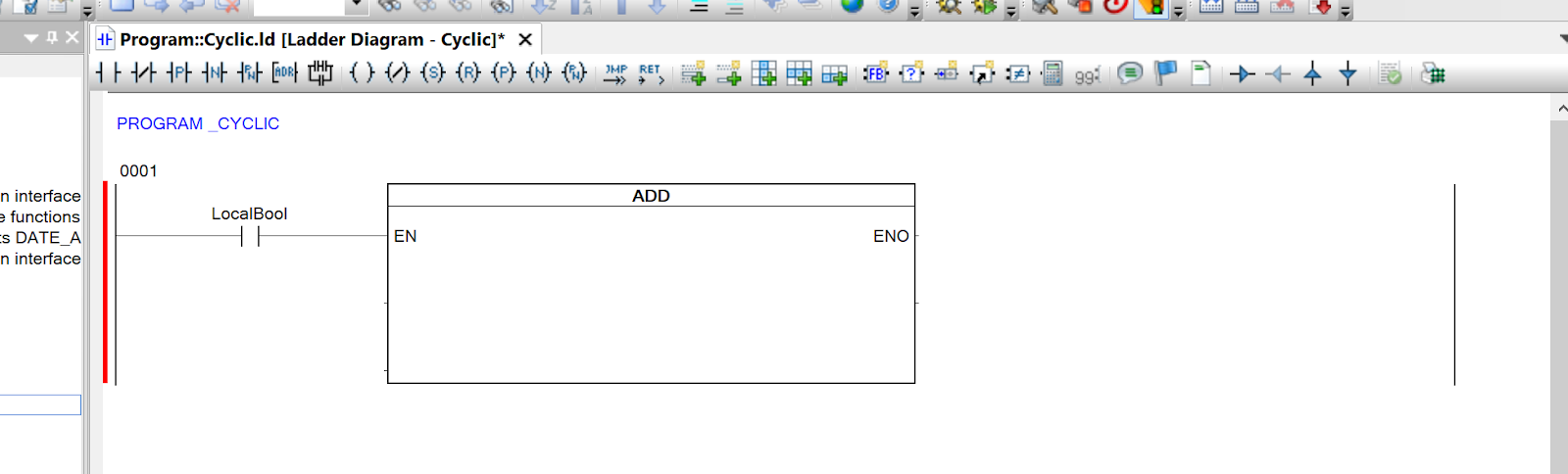

Done!あとは先程定義したLocalBoolを入力すればOkです。

Network1の左に赤いラインがついてるが、それは該当するNetworkのプログラムにエラーがあることを示しています。

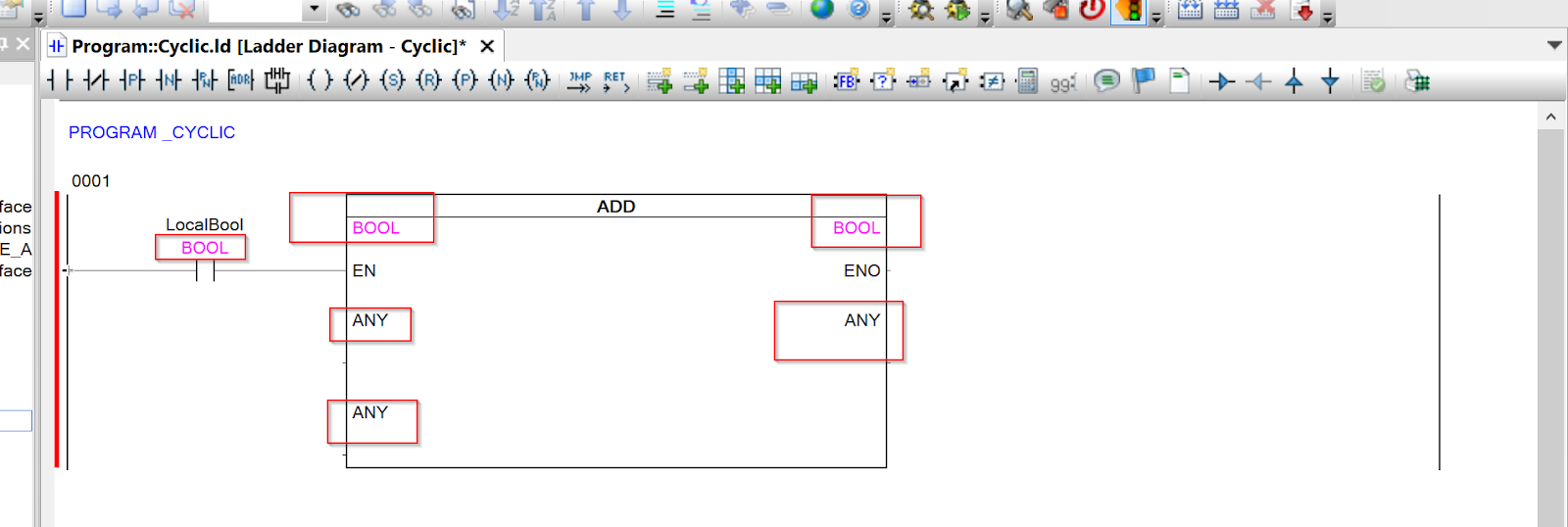

Show Type

それだけでは関数のパラメータにどんなData Typeの変数が必要かわからないので、関数を右クリック>Typeします。

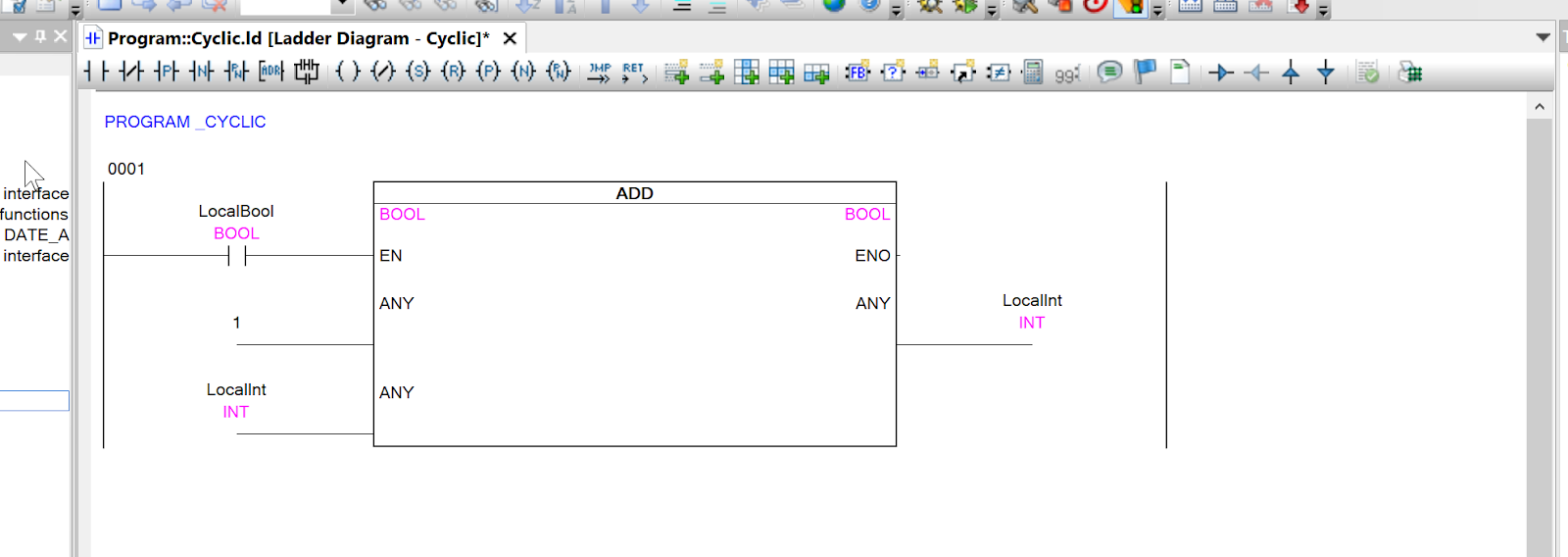

ADD関数にピンク文字が表示され、それは各関数や変数のデータ・タイプになります。

Assign Parameters

ADD関数なので、2つのパラメータが必要です。最初のANYパラメータを入力します。

定数の場合は直接数字を入力すればOkです。

Done!

これで完成です。

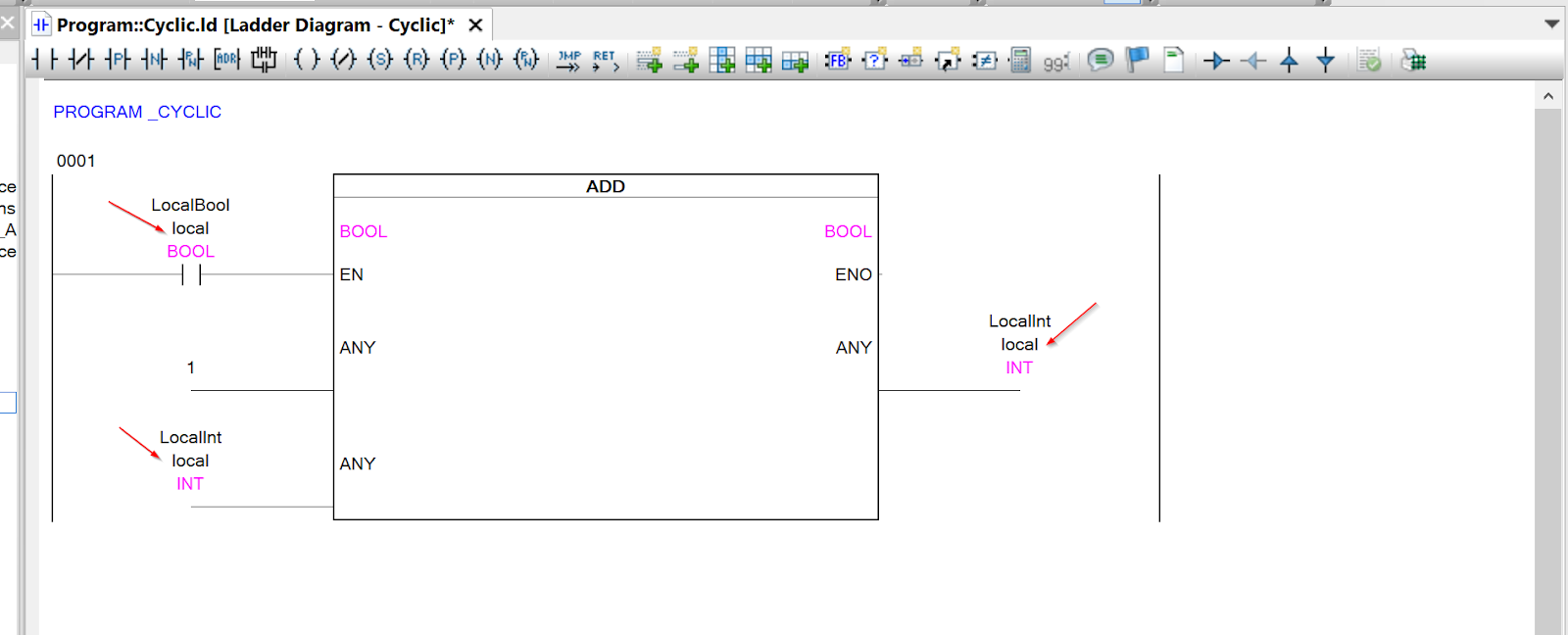

Show Scope

Scope表示を使用することによって該当する変数のScopeを確認できます。

関数を右クリック>Scopeします。

Local文字表示されているところはLocal変数だと示しています。

Build Configuration

Project>Build Configurationでプロジェクトをコンパイルします。

Errorsがないことを確認しましょう。

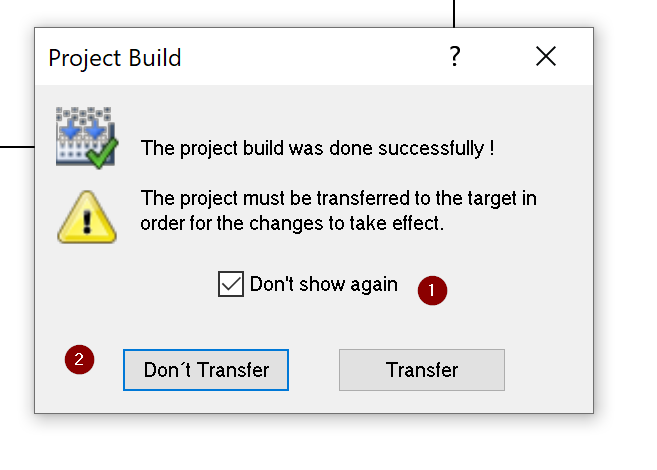

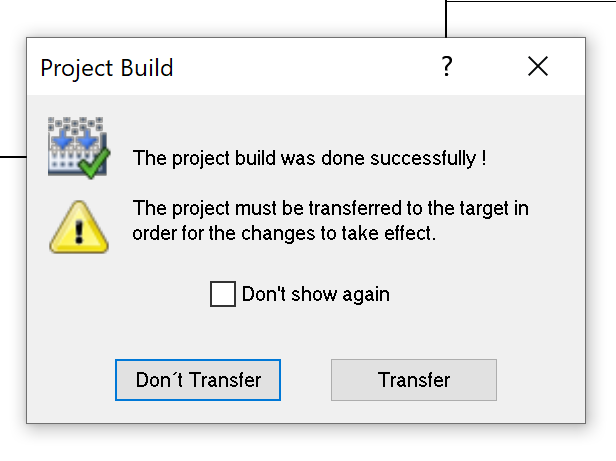

そのままプロジェクトをRuntimeに転送しますか?のPopupが表示されます。

Don’t Show againのCheckboxを入れ、Don’t Transferをクリックします。

Transfer

最後は赤枠のボタンをクリックしプロジェクトをRuntimeに転送しましょう。

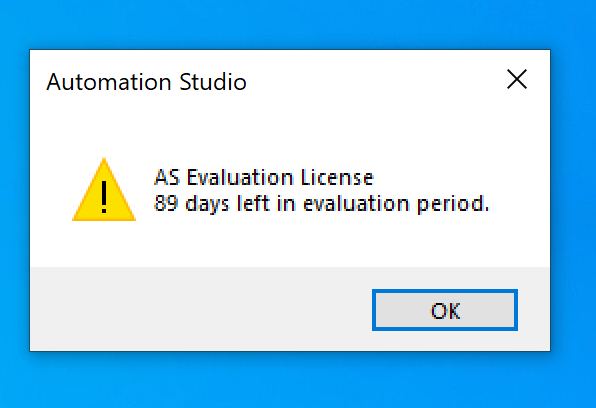

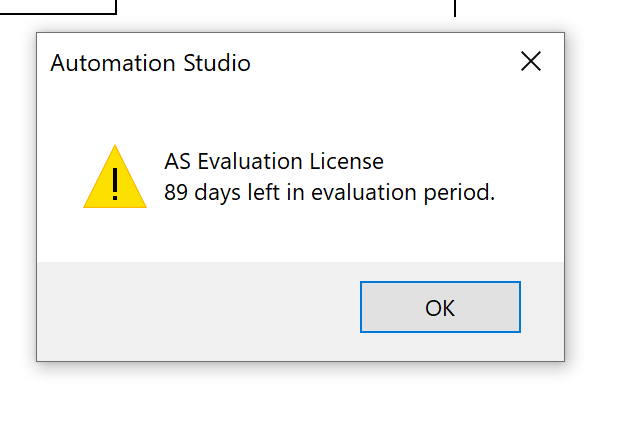

…私が評価ライセンスなのでいつもWarningが出てきますね。

無視します。

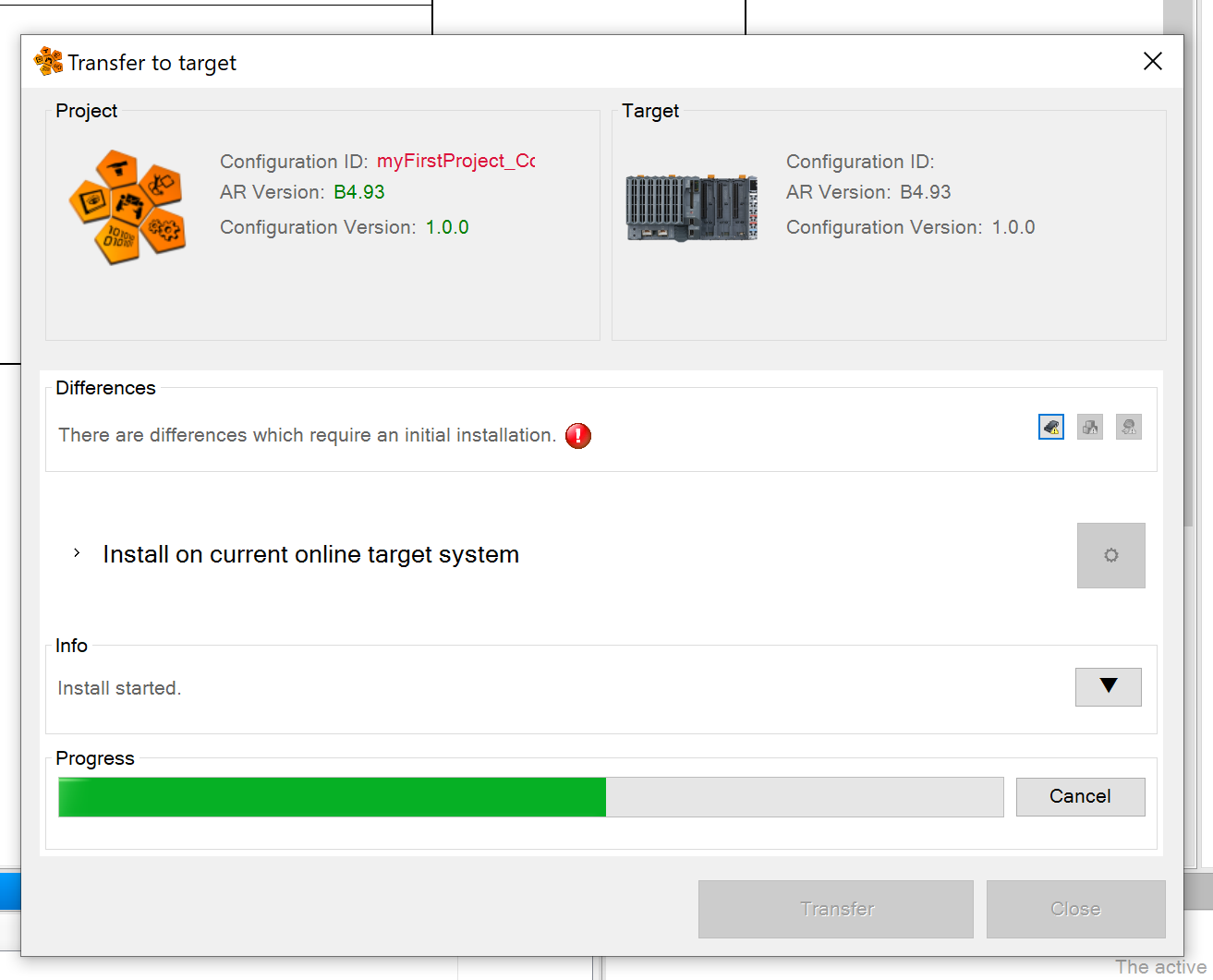

プロジェクトの転送画面が表示されます。

Transferボタンをクリックしプロジェクトを転送します。

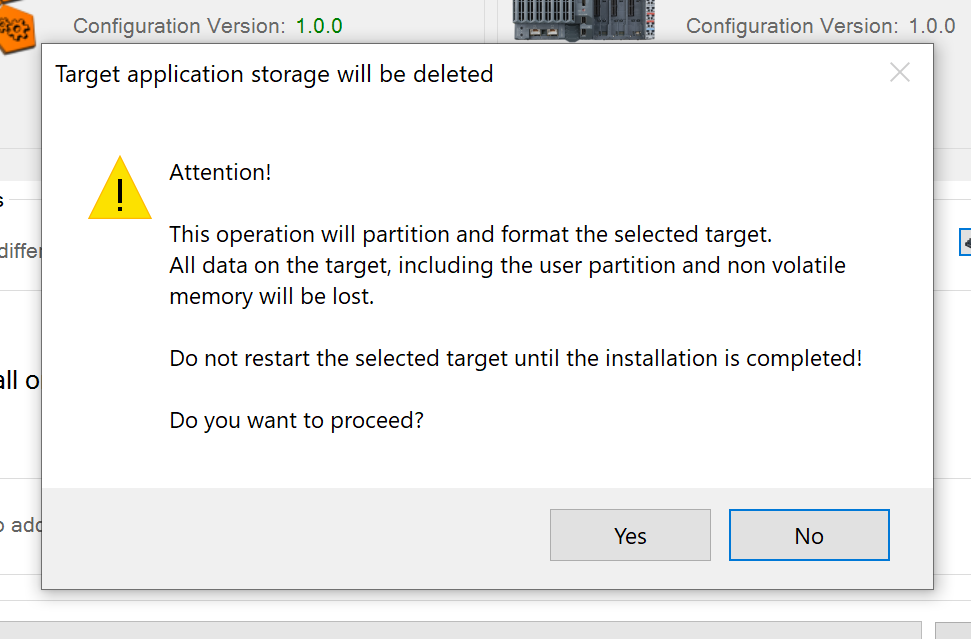

Yesで進みます。

しばらくまちます…

Done!Closeで完了しましょう。

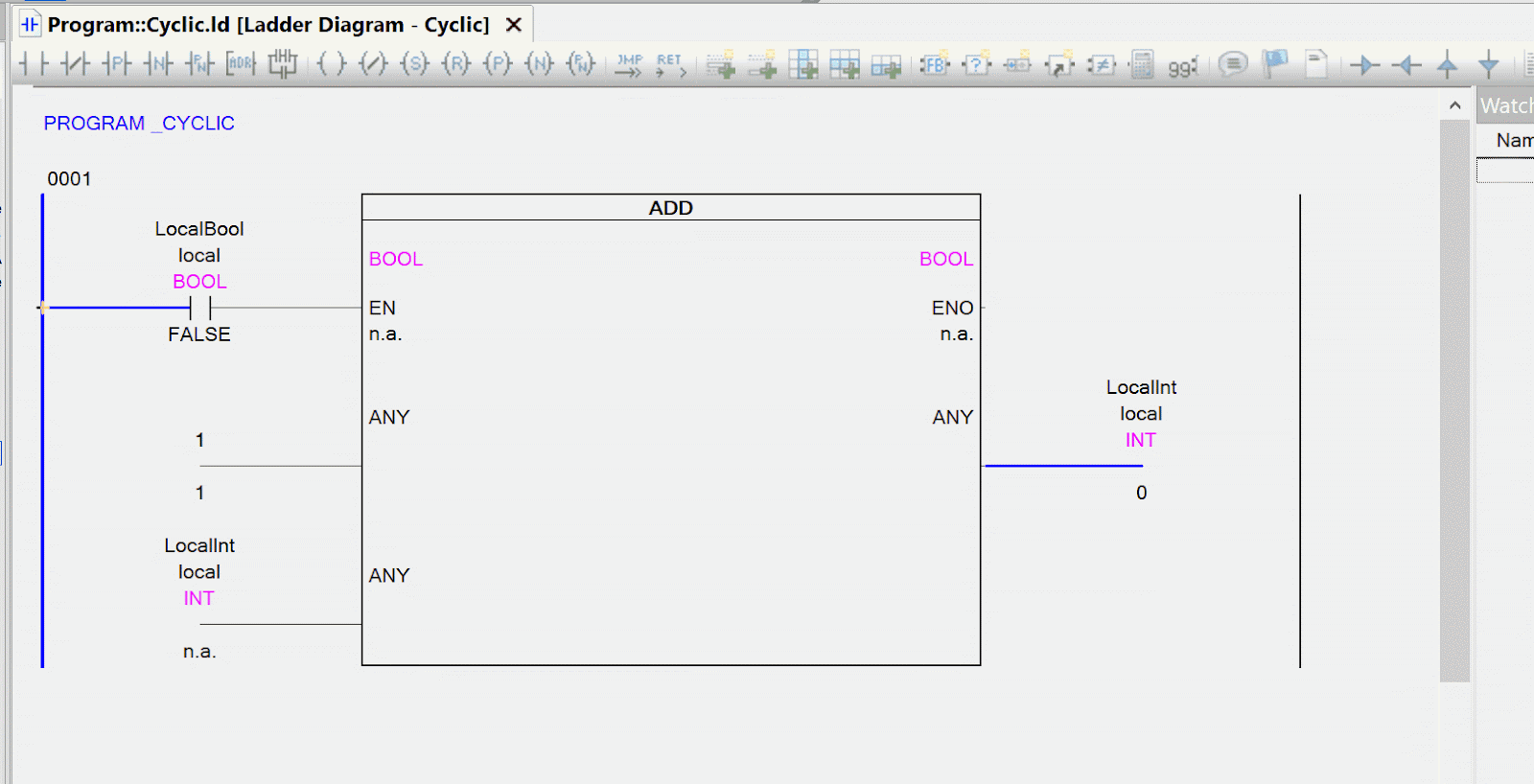

Monitor

最後は赤枠のボタンでプログラムをMonitorします。

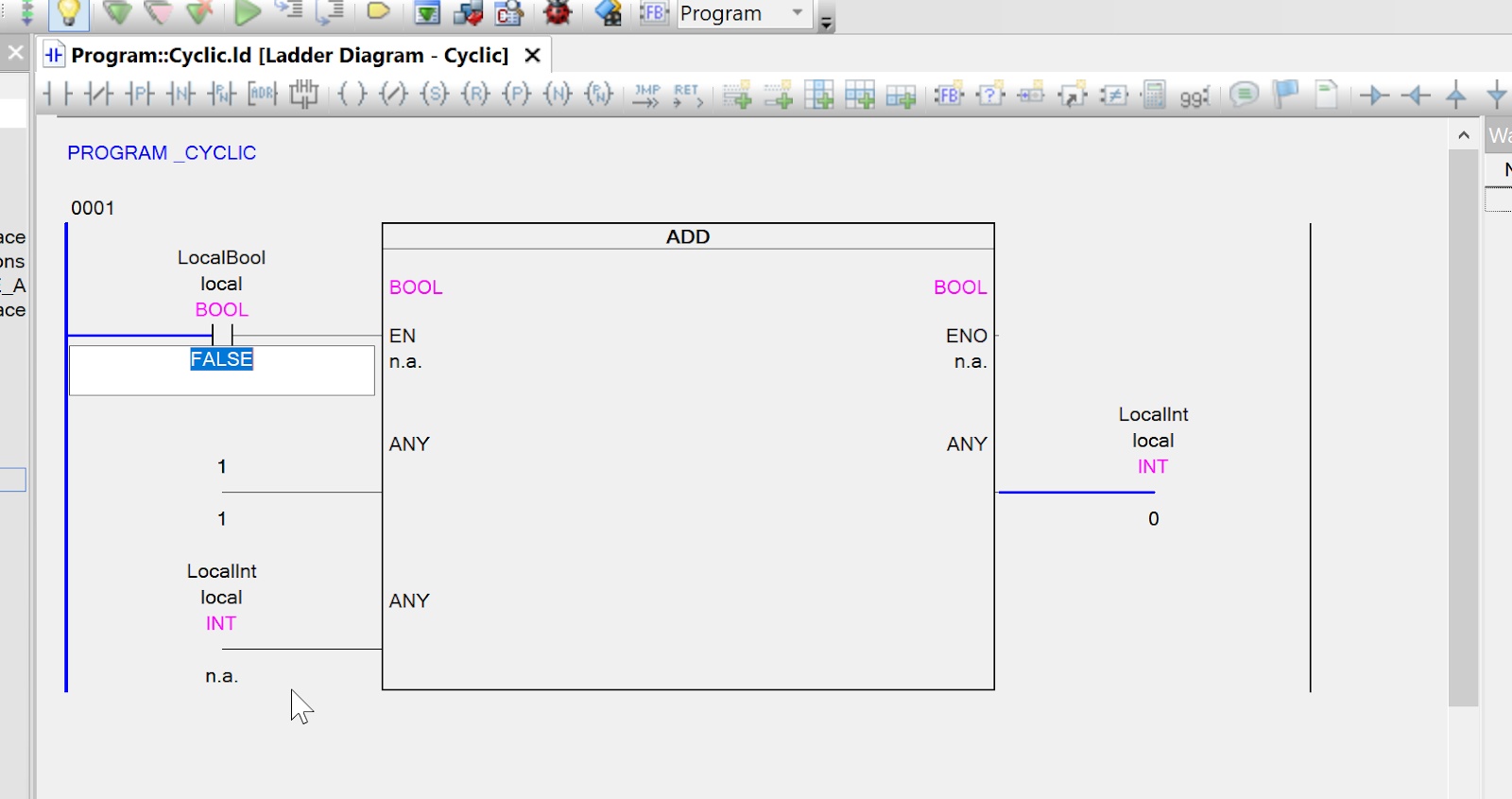

Done!

Modify Online

変数の現在値を変更したい場合、そのままクリックし変更したい数字を入力すればOkです。

下図のような操作になります。
