Beckhoff#TwinCAT3 pragmasを使用してみよう_Part1

今回の記事ではTwinCAT内でPragmaを使用する基本的な考え方・文法を説明します。Pragmaをうまく使用することによりコードを生成するときよりFlexibleになります。

さ、始めよう!

pragma in TwinCAT?

Pragmaは、アプリケーションのソースコードにある特別な命令で、PrecompliationやComplieするとき様々な変数の属性に影響を与えます。例えば、Pragmaはコードを生成するときに以下の影響が発生するかもしれません。

  • 変数の初期化
  • 変数のMonitoring
  • コード生成中にMessageの強制出力
  • 変数をConditionによっての属性変化

注意するのはPragmasはST言語のみ対応できます。TC 3.1 Build 4024から、宣言部分でも実装部分でも条件付きのPragmasが使えるようになりますが、その条件付きPragmasは PLC プロジェクトではサポートされていますが、ライブラリではサポートされていません。つまりTC 3.1以前のVersionは、宣言部分を使っても意味がありません。

その条件付きPragmasは、宣言コードと実装コードのどちらをコンパイル時に使用するかを指定します。例えば、あるコンパイラ定義が定義されているか、ある値を持っているか、ある変数が宣言されているか、ある関数ブロックが存在するか、などに依存させることができます。

Implementation

これからPragramsの様々な使い方をExampleを通じて紹介します。

Example1 Operator 

Example1ではpragmasの条件分岐文{IF defined ()}を使用し該当する条件がTRUE・FALSEを判定します。下記では、もしAddOperationが定義さかVar1を加算し、AddOperationが未定義であればVar1を0に書き込みます。

VAR
Var1 :SINT;
END_VAR

{define AddOperation}

{IF defined (AddOperation)}
    Var1 := Var1 + SINT#1;
{ELSE}
    Var1 := 0;
{END_IF}

Result

AddOperationが定義されたので、Var1はサイクルで加算します。

判定条件をプロジェクトに定義されない条件に変えます。

Var1は加算できなくなり、常に0になります。

Example2 Define in VAR Area

次はVARの変数定義エリアでもしMyVarがPragmas内で定義されたらbOutputはProcess Outputとして宣言します。もしMyVarがPragmas内で定義されてないならbInputはProcess Inputとして宣言するようにします。そしてMyVAR文字列のDefault値もへします。

VAR
{define MyVar}
{IF defined (MyVar)}
MyVar :STRING:=’MyVAR is defined’;
{info ‘Process output is defined.’}
bOutput  AT %Q*:BOOL;
{ELSE}
MyVar :STRING:=’MyVAR is not defined.’;
{info ‘Process input is defined.’}
bInput AT %I*:BOOL;
{END_IF;}
END_VAR

Result

MyVarが定義された場合bOutputというProcess Output変数が定義され、MyVar=MyVAR is defined という文字列が格納されました。

次はIF defined のところに別の変数を判定するように変更します。

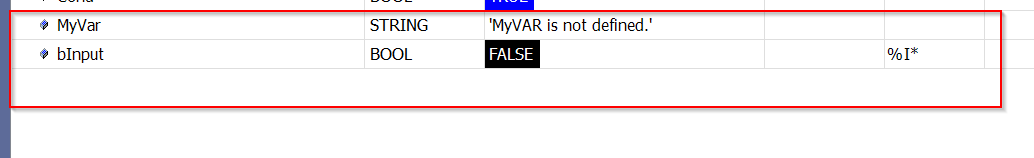

今度MyVar値は”MyVAR is not defined”に変わり、bInputというProcess Input変数が定義するようになりました。

Example3 Check Global variable 

Exmaple3ではGlobal 変数が定義されたかによって実行するコードを変えてみます。

下記ではもしmyGlobalVarという変数が定義されれば、myGlobalVarをTrueにします。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
END_VAR

//define variable
{IF defined (variable:myGlobalVar)}
myGlobalVar:=TRUE;
{END_IF}

Result

Done!myGlobalVarがTrueになりました。

Example4 pou: <pou name> 

今度はあるPouが存在してるかをCheckする文法を紹介します。True=該当する名前のPOU・FB・FCがプロジェクトに定義されました。そうではない場合はFalseになります。

もちろん、POUだけではなく、POUの中の特定のMethodなどもCheckできます。

“pou: <pou name>.<method name>”

Example4ではプロジェクト内にPOU_TestというPouがあるかをCheckしてみます。

もしPOU_Testがプロジェクト内で定義されれば、POU_RunningがTrueになります。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
END_VAR

//
{IF defined (pou:POU_Test)}
POU_Running:=TRUE;
{ELSE}
POU_Running:=FALSE;
{END_IF}

Result

Done!

Example5 Define LittleEndian

今度はTwinCAT3 Runtimeが稼働してるPCのCPUがLittleEndianかBighEndianかをCheckしてみます。CPUがBigEndianであれば、IsLittleEndianがFalseになります。

Exampl5ではいまTwinCAT Runtimeが稼働してるCPUのCPUがLittleEndianであればLittleEndianをTrueにしBigEndianをFalseにします。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
END_VAR

//CPU Check
{IF defined(IsLittleEndian)}
LittleEndian:=TRUE;
BigEndian:=FALSE;
{ELSE}
LittleEndian:=FALSE;
BighEndian:=TRUE;
{END_IF}

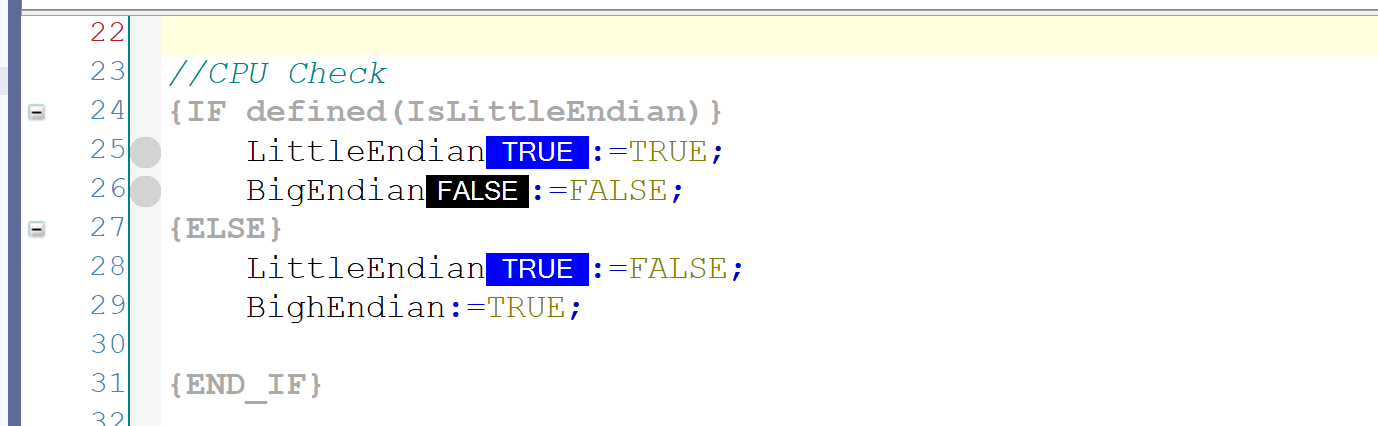

Result

Done!それで自分のPCのCPUがLittleEndianであることがわかりました。

Example6 FPUSupported?

今度はTwinCAT Codeの生成機がFPU(Floating-point unit)で実数計算をしているかをCheckします。 それ以外の場合、TwinCATはFPU演算をエミュレートしますが、処理速度はかなり遅くなります。

Example6ではTwinCAT Runtimeが稼働してるPCがFPU対応していればFPUSupportedがTrueになります。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
FPUSupported:BOOL;
END_VAR


//FPU Supported
{IF defined(IsFPUSupported)}
FPUSupported:=TRUE;
{ELSE}
FPUSupported:=FALSE;
{END_IF}

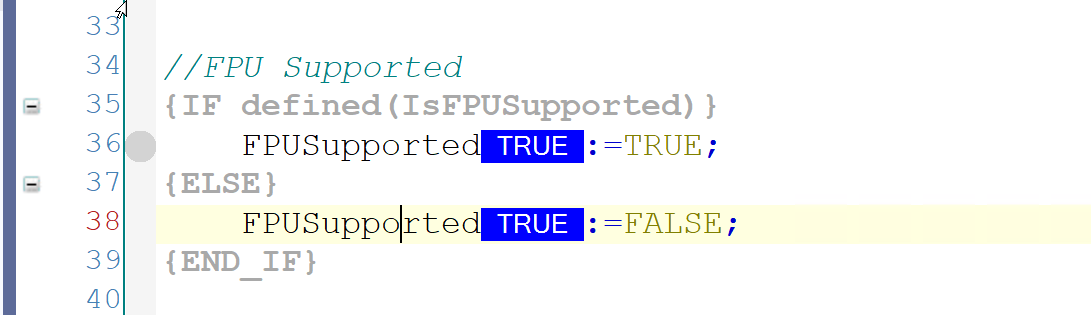

Result

Done!いまTwinCAT Runtime稼働してるPCがFPU対応していますね。

Example7 RegisterSize?

実はPragmasを使ってCPUのRegisterサイズを確認できます。

hasvalue (RegisterSize, ‘<register size>’)

<register size>はCPUのRegister Sizeになります(Bit)。 

  • 16 :186 and C16x,
  • 64 :X86 64-bit
  • 32 : X86

Exmaple7ではTwinCAT Runtimeが稼働してるPCのRegisterサイズをCheckし、

16Bitならr16=True、32Bitならr32=True、64Bitならr64=Trueになります。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
FPUSupported:BOOL;
r16,r32,r64:BOOL;
END_VAR

//
{IF hasvalue(RegisterSize,’16’)}
r16:=TRUE;
{ELSIF hasvalue(RegisterSize,’32’)}
r32:=TRUE;
{ELSIF hasvalue(RegisterSize,’64’)}
r64:=TRUE;
{END_IF}

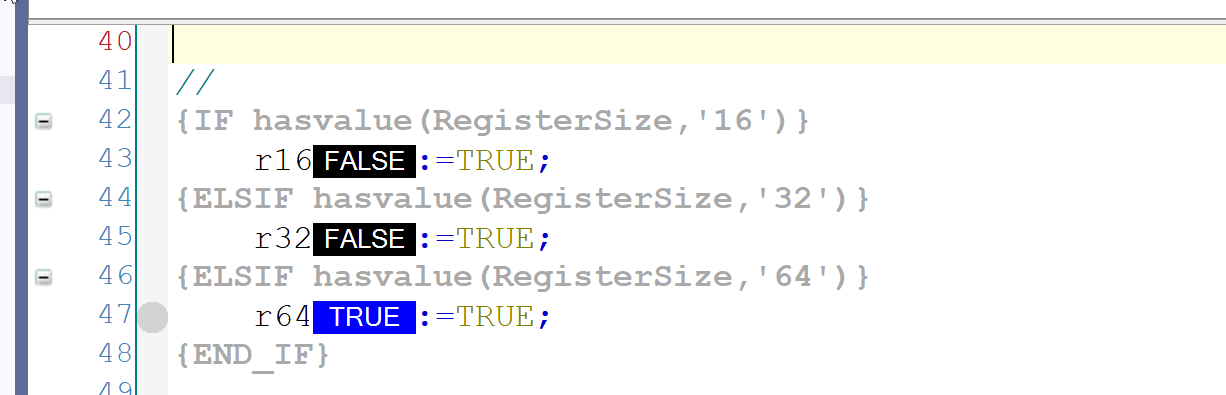

Result

Done!いまTwinCAT Runtimeが稼働してるPCが64Bitであることがわかります。

Example8

最後のExmapleではPOUの中に特定のAttributeあるかをCheckします。

Attributeに関してはまた別の記事で説明しますので、心配しないでください。

hasattribute (pou: <pou name>, ‘<attribute>’)

もし該当するPOUにAttributeがあればTrueに成立します。

Example8ではPOU_TestにTestingというAttributeを追加します。

Example8ではPOU_TestにはTestingというAttributeがあるかをCheckし、結果をPOU_hasAttrに返します。そしてPOU_TestにTesting11というAttributeがないにより、hasattributeの機能を確認します。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
FPUSupported:BOOL;
POU_hasAttr:BOOL;
POU_hasAttr1:BOOL;
r16,r32,r64:BOOL;
END_VAR

//
{IF hasattribute(pou:POU_Test,’Testing’)}
POU_hasAttr:=TRUE;
{ELSE}
POU_hasAttr:=FALSE;
{END_IF}

//
{IF hasattribute(pou:POU_Test,’Testing11′)}
POU_hasAttr1:=TRUE;
{ELSE}
POU_hasAttr1:=FALSE;
{END_IF}

Result

Done!POU_TestにはTestingというAttributeがあるので、当然POU_hasAttrがTrueになります。逆に、Testing11というAttributeがないので、POU_hasAttr1がFalseになります。

Example9 Check pragmas with value

次はPrgamasに変数が定義されたかを確認するだけではなく、どんな数値が設定されたかを判断するプログラムを作ってみます。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
FPUSupported:BOOL;
POU_hasAttr:BOOL;
POU_hasAttr1:BOOL;
Counter:INT;
r16,r32,r64:BOOL;
Cond:BOOL;
END_VAR

//
{define test ‘1’}
{IF hasvalue(test,’1′)}
Counter:=Counter+1;
{ELSIF hasvalue(test,’2′)}
Counter:=Counter+2;
{END_IF}

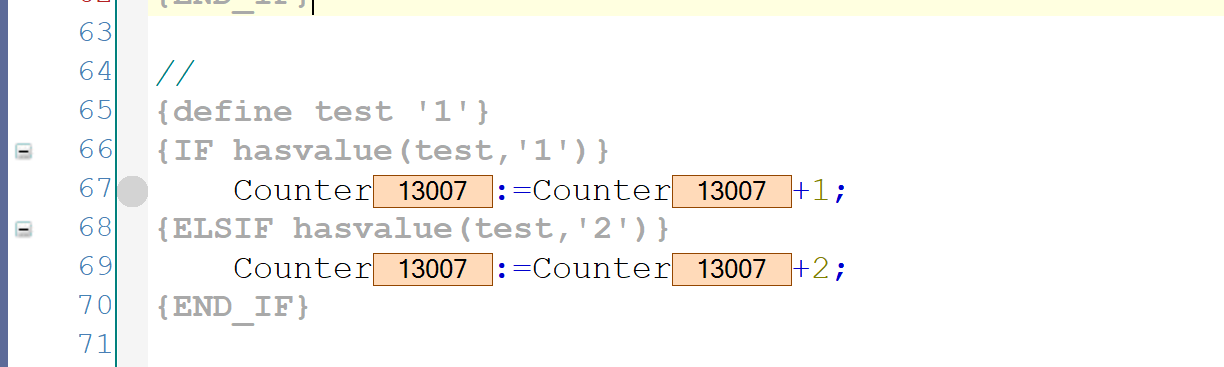

Result

Done!Counterはずっとサイクルで1を加算するので、hasvalue(test,’1’)が条件成立したことがわかります。

Example9 Condition

最後のExample9では複数のPragmas変数を使って条件比較する文法を紹介します。下記のコードでは、もしいまTwinCAT Runtimeが稼働してるPCが64Bit、なおかつFPU対応であればCond変数がTrueになります。

VAR
Var1 :SINT;
myGlobalVar:BOOL;
POU_Running:BOOL;
BigEndian,LittleEndian:BOOL;
FPUSupported:BOOL;
POU_hasAttr:BOOL;
POU_hasAttr1:BOOL;
Counter:INT;
r16,r32,r64:BOOL;
Cond:BOOL;
END_VAR

{IF hasvalue(RegisterSize,’64’) AND (defined(IsFPUSupported))}
Cond:=TRUE;
{ELSE}
Cond:=FALSE;
{END_IF}

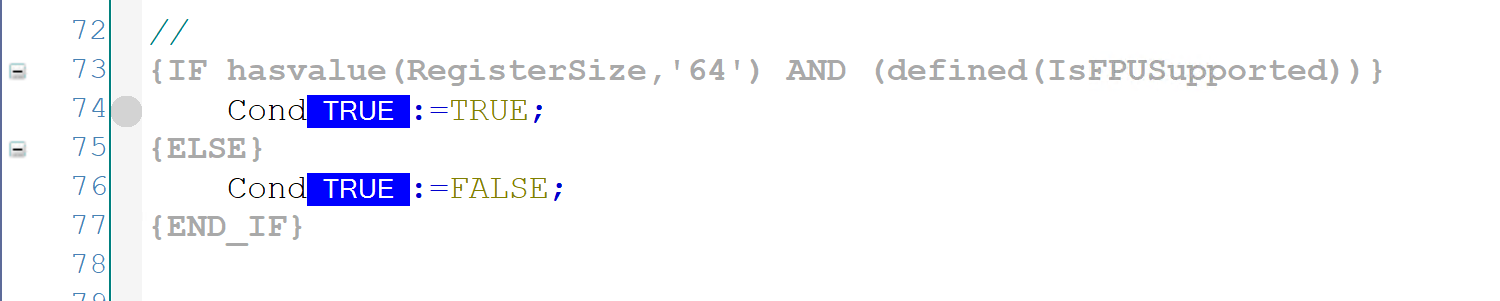

Result

Done!TwinCAT Runtimeが稼働してるPCは64BitなおかつFPU対応であることがわかりました。
