こちらの記事ではPhoenix Contact のAXCF3152と同社のProfinet IO-Link Master AXL E PN IOL8 DI4 M12 6Pの接続ガイドです。

さ、はじめよう！

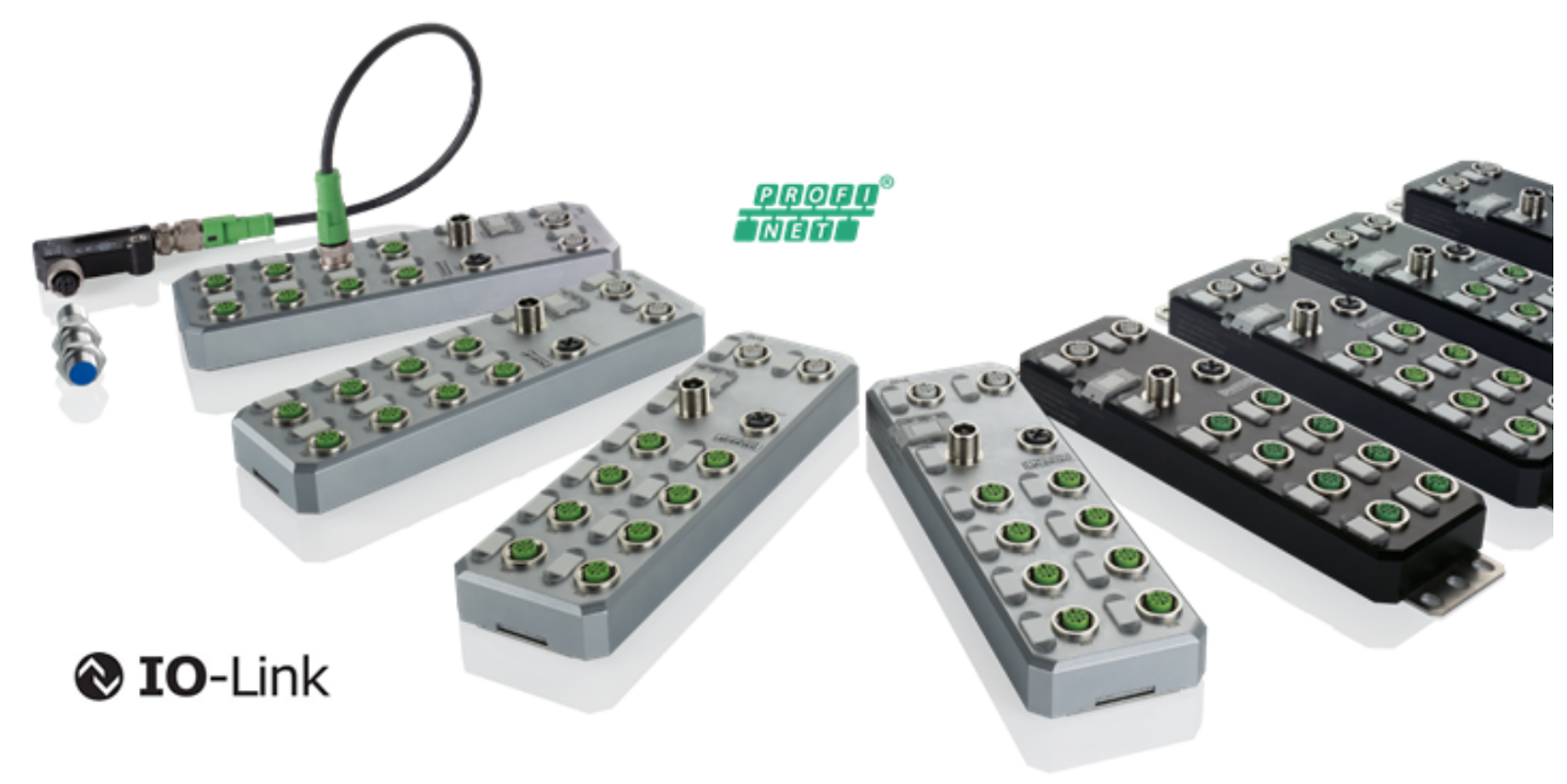

Axioline E-PROFINET-IO-Link-Master?

Axioline E-PROFINET-IO-Link-Master は PROFINET ネットワーク内で使用するように設計され、最大8つのIO-Linkセンサ/アクチュエータの操作が可能、しかもデジタル信号の取得にも使用できます。

このAxioline E-PROFINET-IO-Link-Masterを使用するこよにより、

M12コネクタ（Dコード）を使用したPROFINETネットワークへの接続
100Mbpsの伝送速度100Mbps
デジタル入力を追加した4台のIO-Linkデバイスの接続
4台のIO-Linkアクチュエータと追加電源の接続
M12コネクタ（Aコード、5極）を使用したIO-Linkポートの接続
IO-Link specification V1.1.2

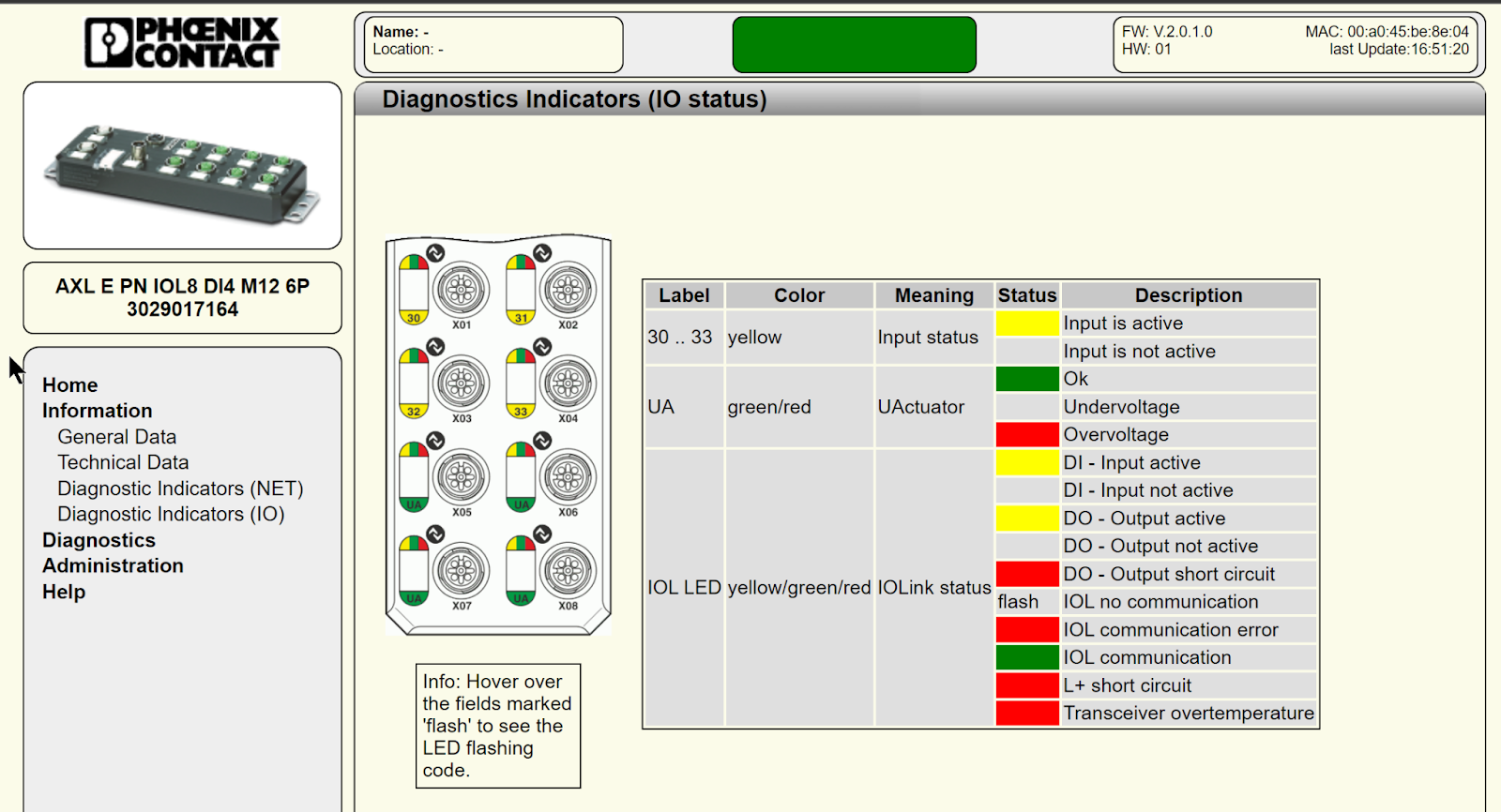

診断およびステータスインジケータ
センサー電源の短絡および過負荷保護
保護等級IP65/IP67

Axioline E-PROFINET-IO-Link-Masterの IO-Link ポートのさまざまな動作モードで操作できます。

デジタル標準信号
IO-Link/アナログコンバータと組み合わせたアナログ信
IO-Linkデバイス通信(例えば流量センサ、バルブインサート、ライトバリアまたは距離計メーターなど)

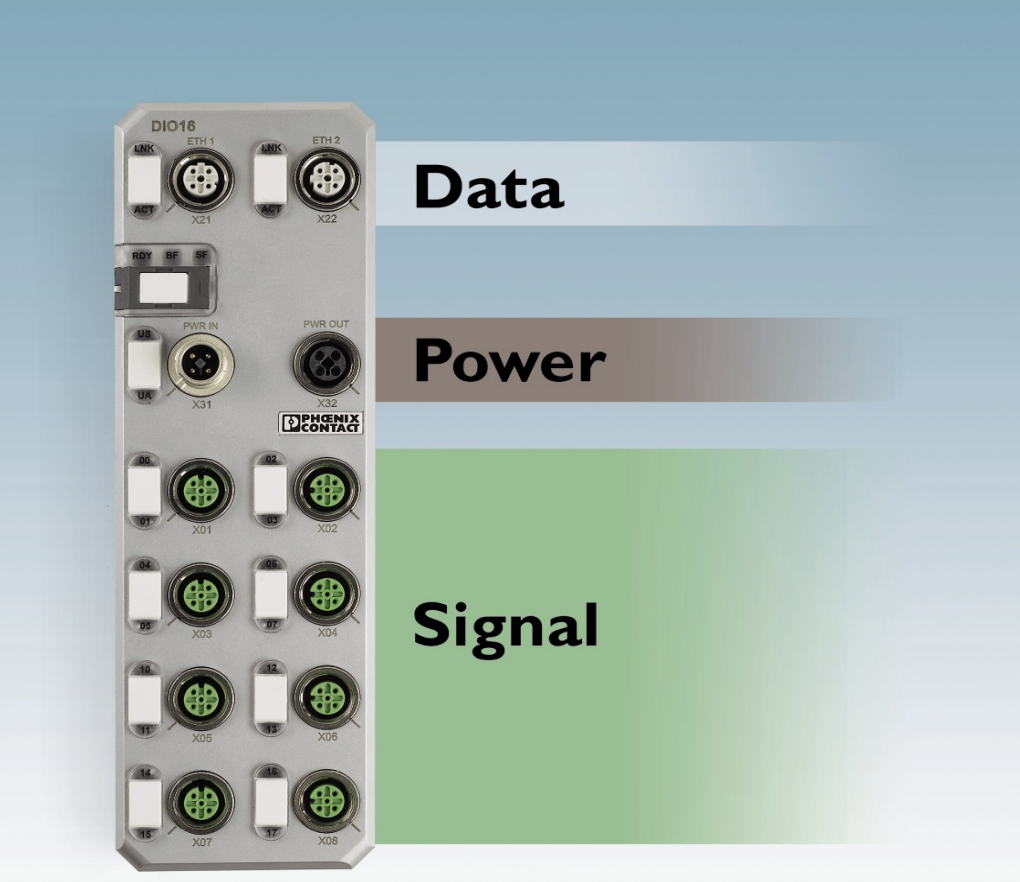

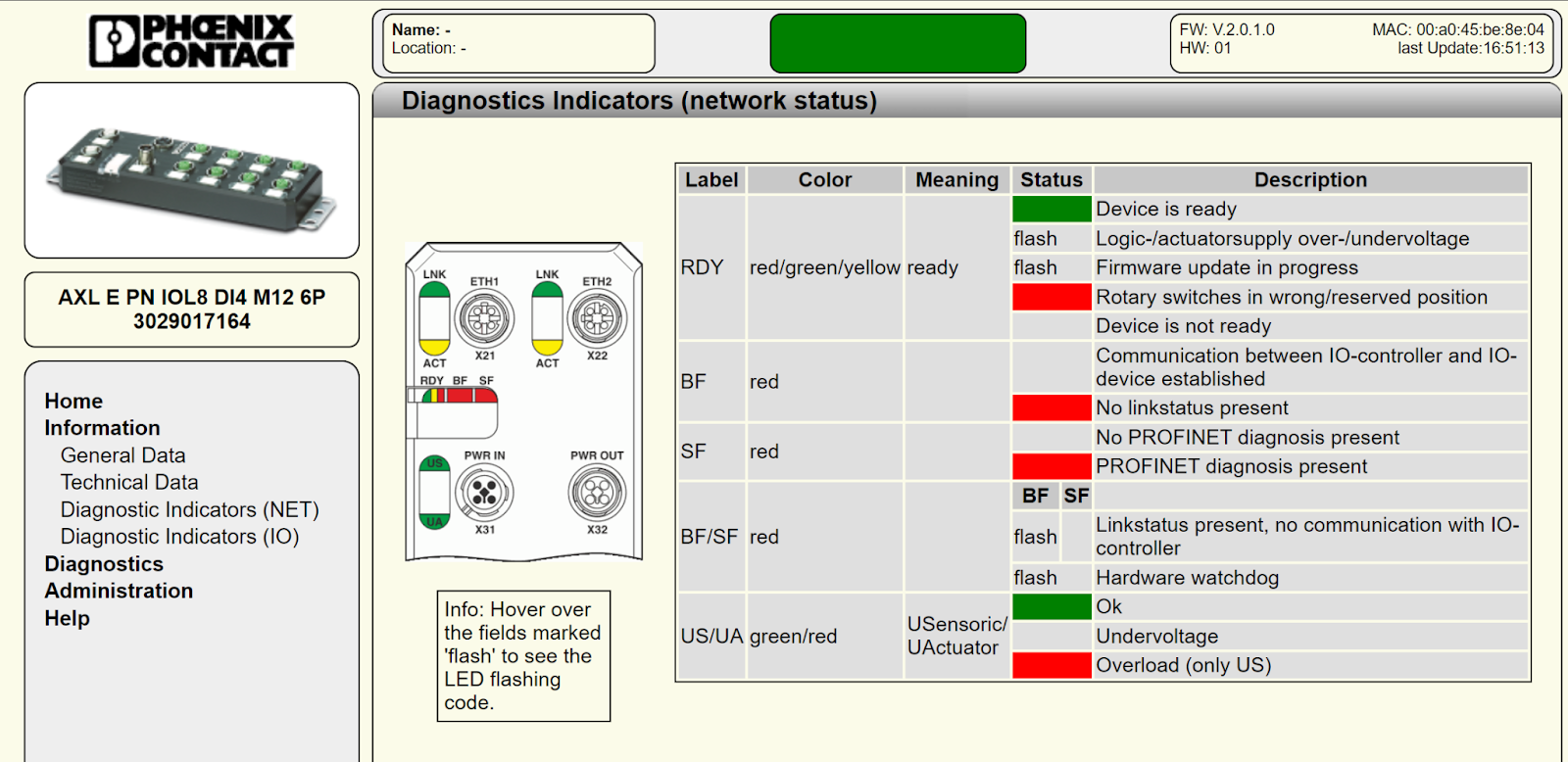

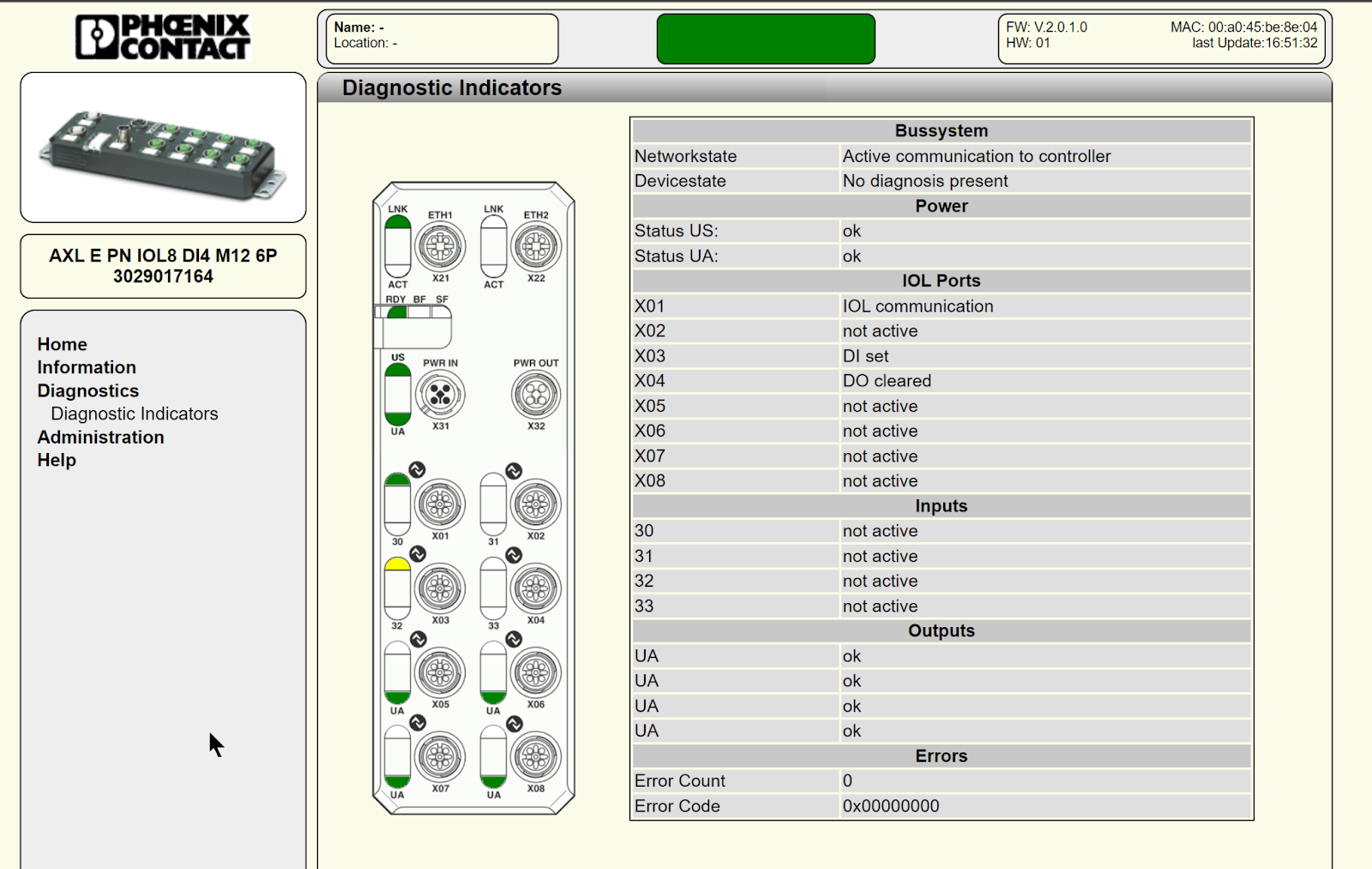

Layout

Axioline E Devicesには、Data・Power・Signalｍの 3 つのエリアがあります。

Data:ネットワーク/バス・システム用インジケータ
Power:電源用インジケータ
Signal:入出力および IO-Link ポート用インジケータ

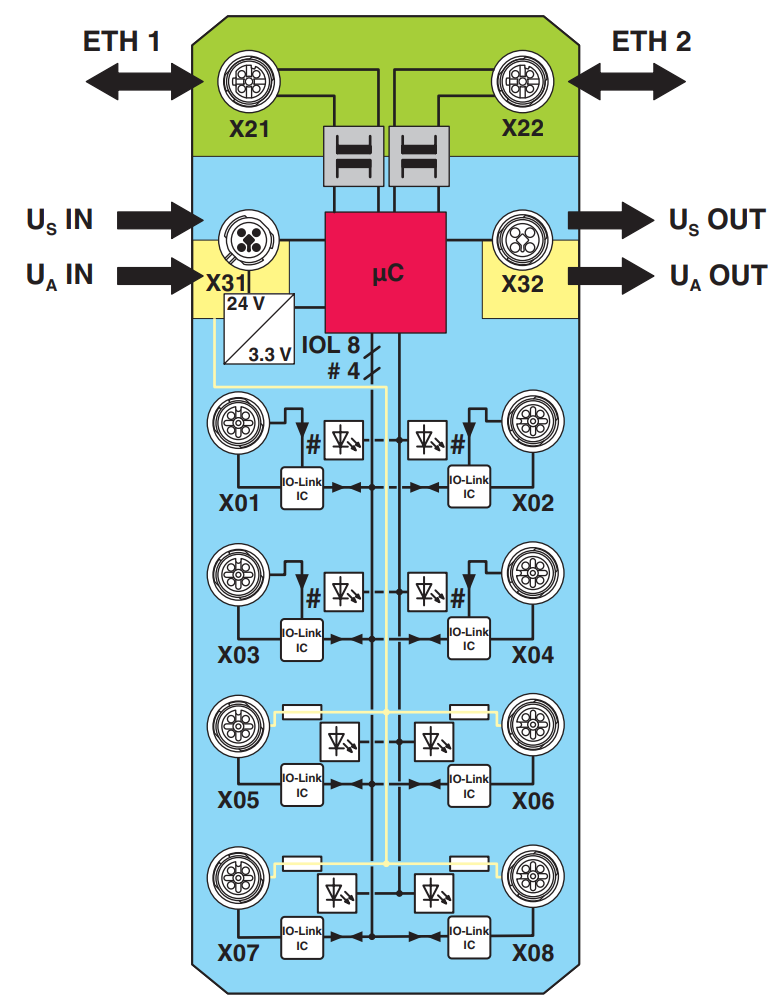

Internal Circuit

こちらは実際Axioline E-PROFINET-IO-Link-Masterの内部回路です。

X21/X22/X11/X12

AXL E PN IOL8 DI4 M12 6P の電源Port US/UAはT Codeで、Ethernet PortX21/X22はD Codeです。

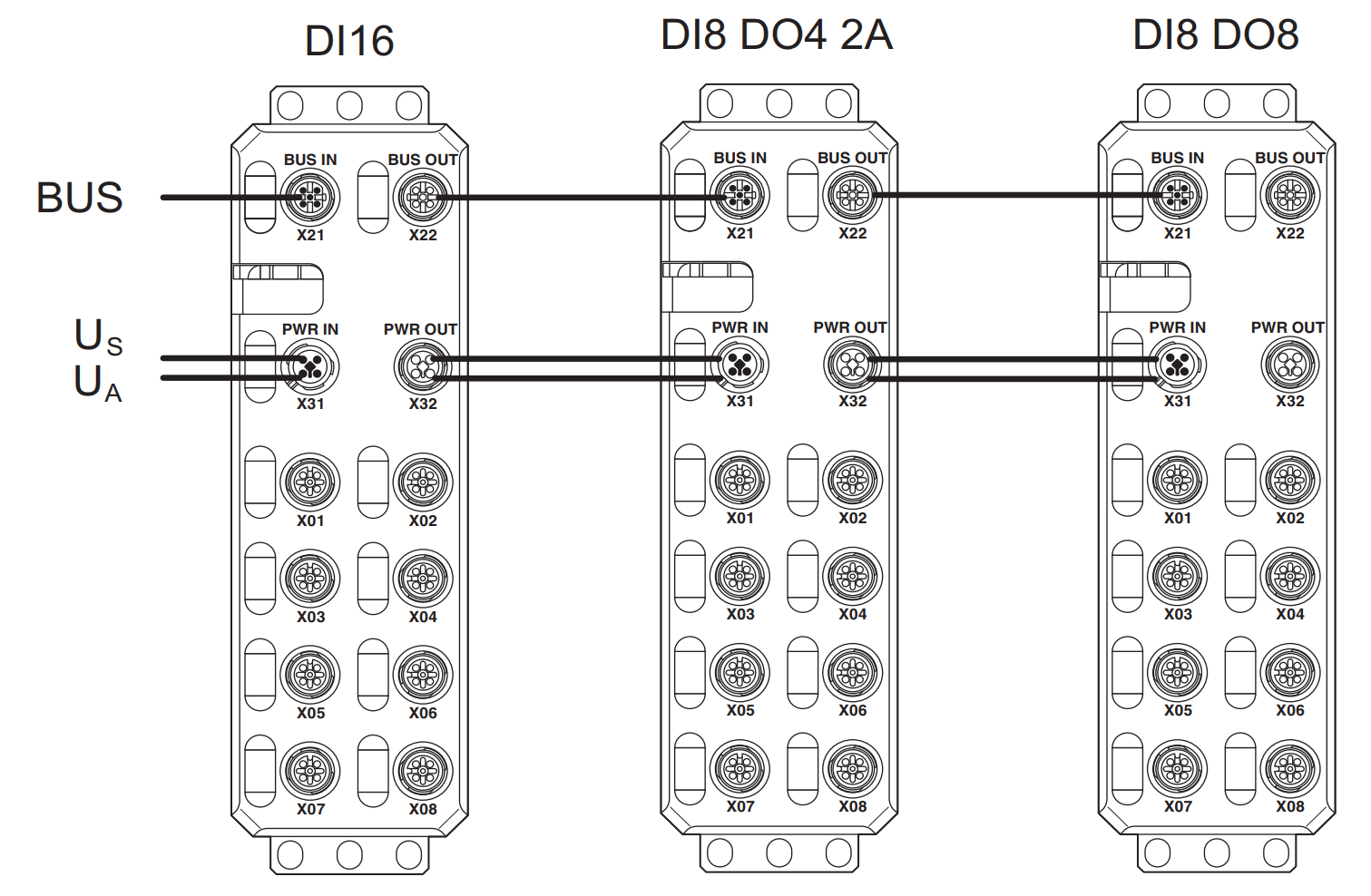

Examples for voltage supply

こちらは複数のIP67モジュールで電源を共有したときの配線例です。注意するのはUSとUAの合計電流は12Aを超えてはいけません。

X01-X08

こちらはX01-X08のIO-Link Portの配線ずです。A Codeを使用しています。

A Port/B Port

IO-Link PortAとPort Bはデジタル入力・出力として使用はできますが、もし大電流の場合はPortBを使用することで、Pin2/Pin5に外部の電源供給が可能になります(2Aに超えないように)。

Wiring Example

こちらはIO-Link Portの配線例になります。

Rotary Switch

AXL E PN IOL8 DI4 M12 6PにはRotaryスイッチがついており、モジュールのFactory Resetが可能になります。Code=0FでFactory Resetいなります。

Mapping

Axioline E PROFINET IO-Link マスターはモジュール式で、最初のスロット 1.1には、常にStauts/Controlの4Byte のが 4 バイトの INと OUT のプロセスデータがあります。

Slot1.2 から 1.9 には、それぞれの IO-Link ポートの動作モードとプロセスデータ長が入ります。

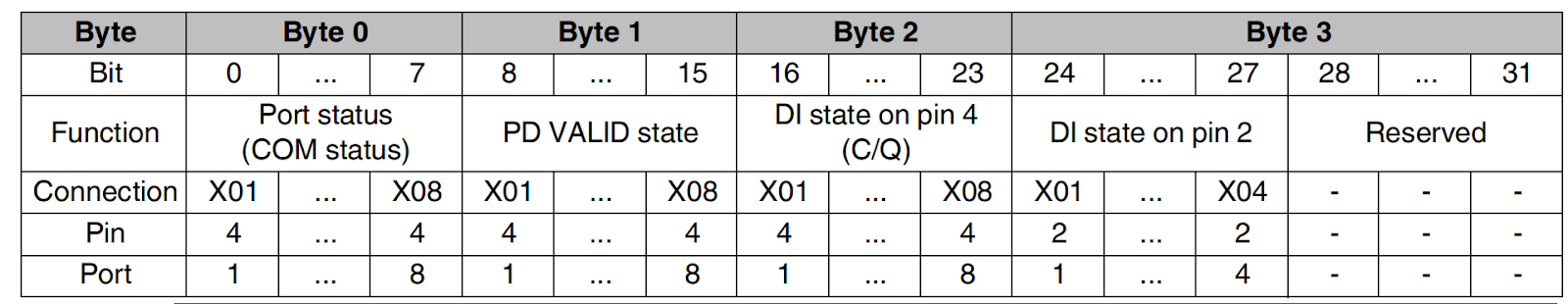

INPUT

こちらは入力のMappingです。

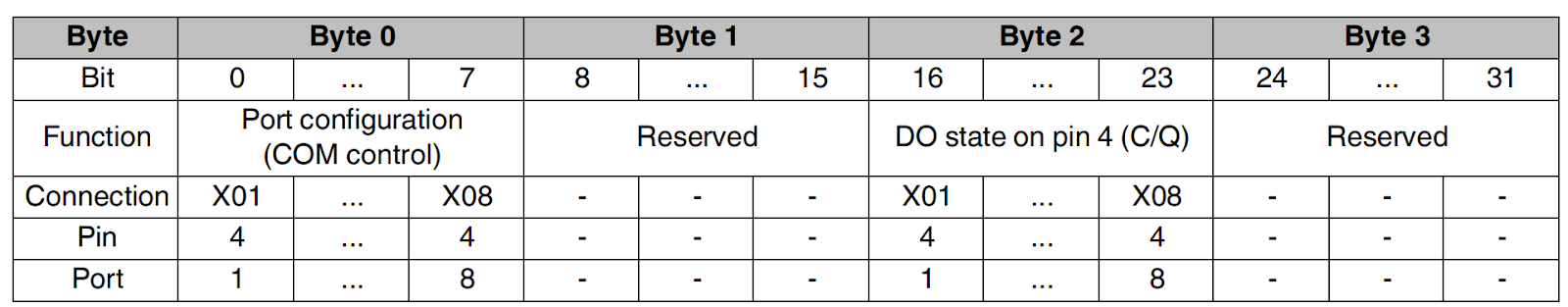

OUTPUT

こちらは出力のMappingです。

Implementation

PLCNEXT Side

Download GSDML

下記のLinkから今回の記事で使用するAXL E PN IOL8 DI4 M12 6PのGSDML FileをDownloadしましょう。

https://www.phoenixcontact.com/en-pc/products/distributed-i-o-device-axl-e-pn-iol8-di4-m12-6p-2701513

Import GSDML

次はPLCNEXT EngineeringにGSDML FileをImportするため、File>Import>Import GSDML File(s)をクリックします。

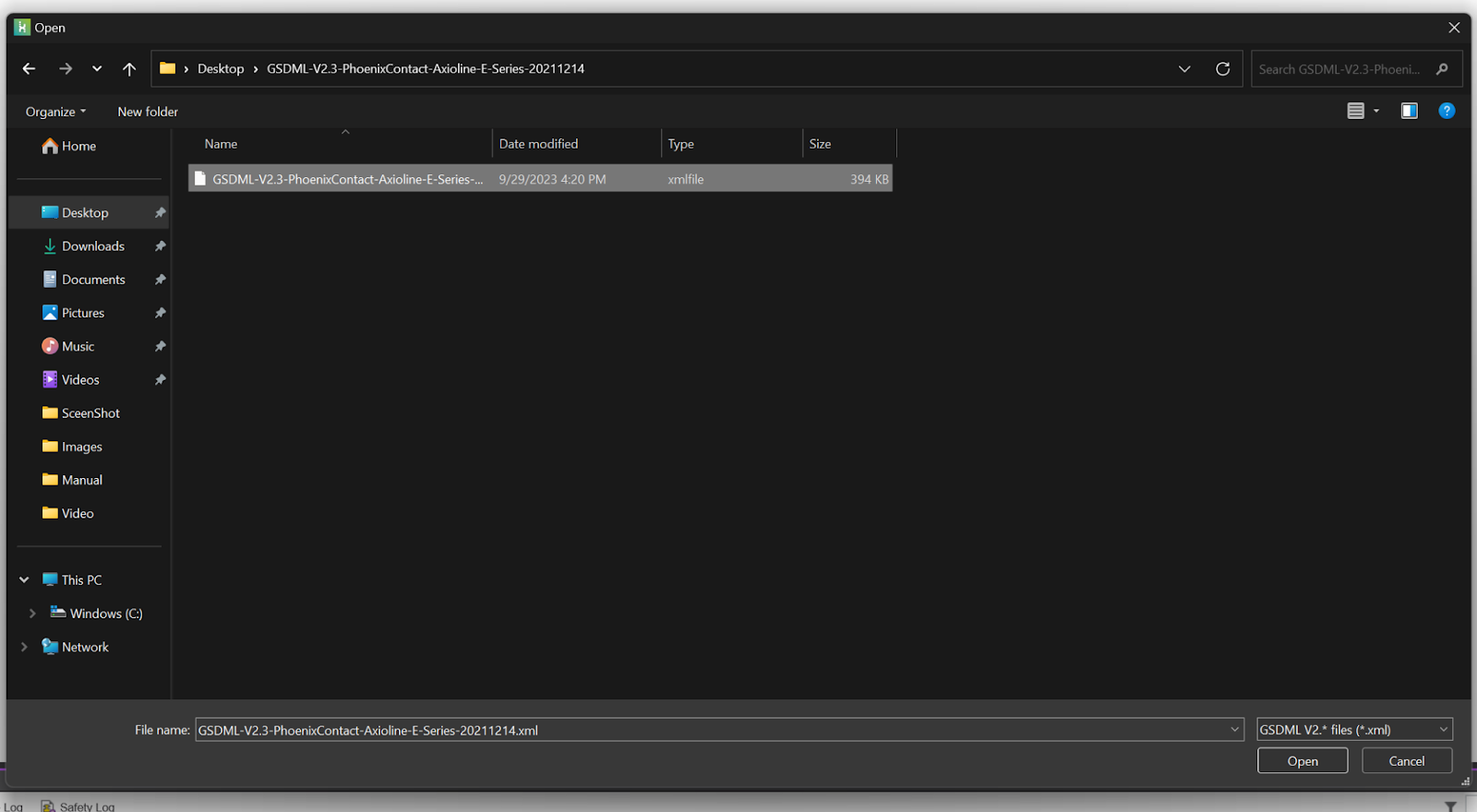

先程DownloadしたGSDML Fileを選びましょう。

Okで進みます。

Configure Profinet

次はProfinetネットワークを構築するため、Profinet Tabを開きます。

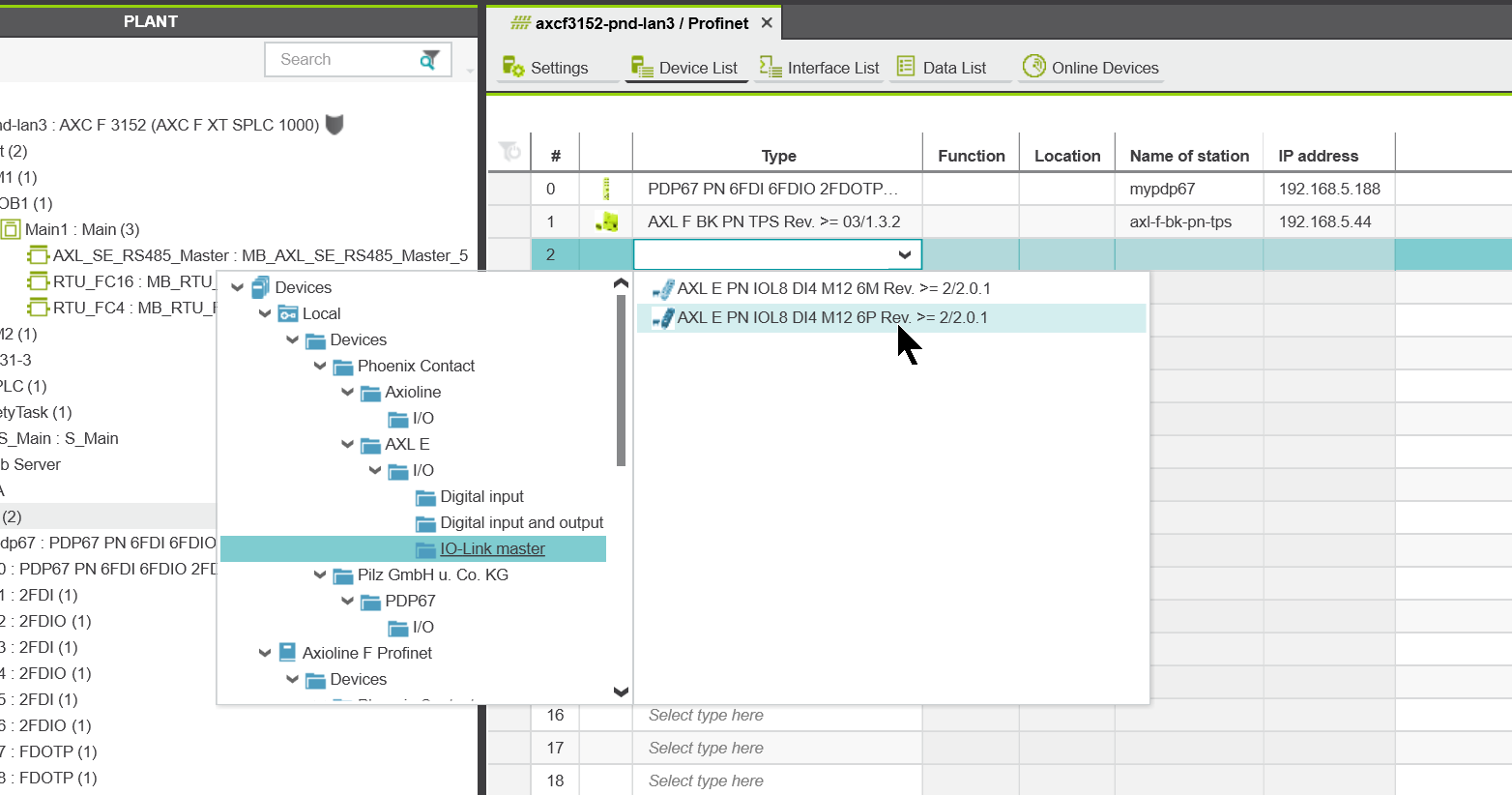

Select Type hereをクリックし新しいProfinet IO Deviceを追加します。

今回記事では使用するAXL E PN IOL8 DI4 M12 6P を選びましょう。

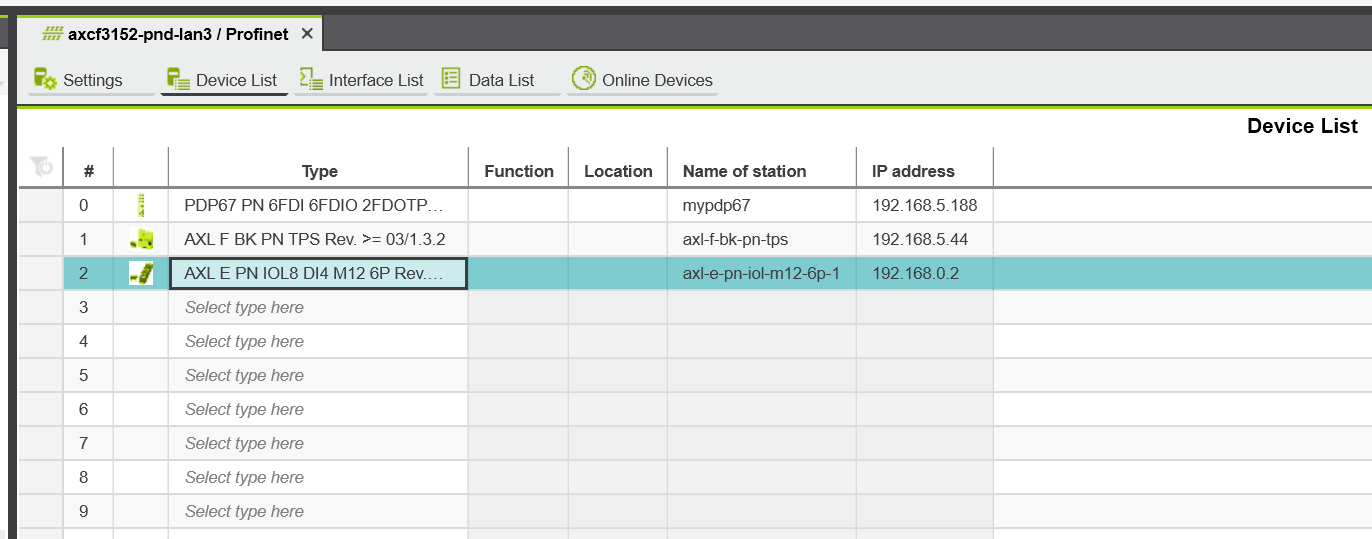

Done!AXL E PN IOL8 DI4 M12 6Pが追加されました。

Name of stationとIP addressのFieldからデバイス名・IPアドレスを設定できます。

Configure IOlink master

今度はIO-Link Master本体の設定を行います。

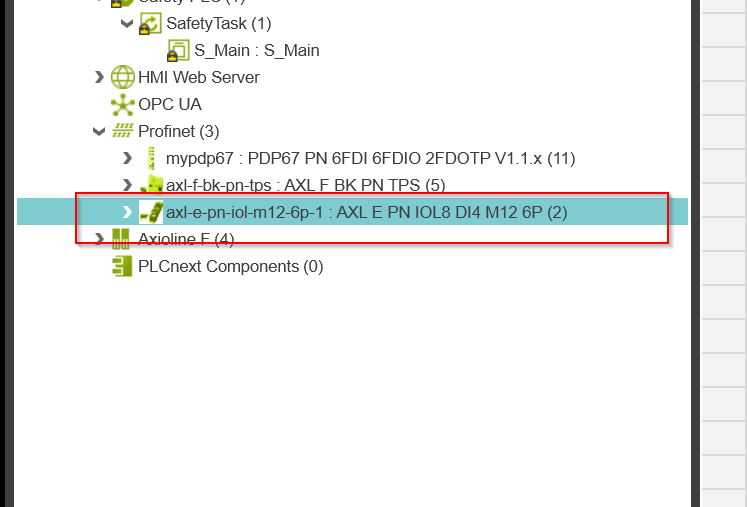

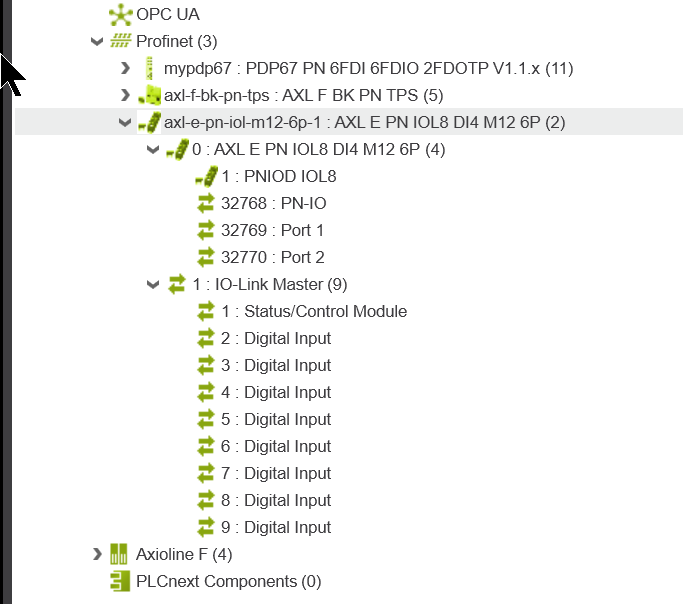

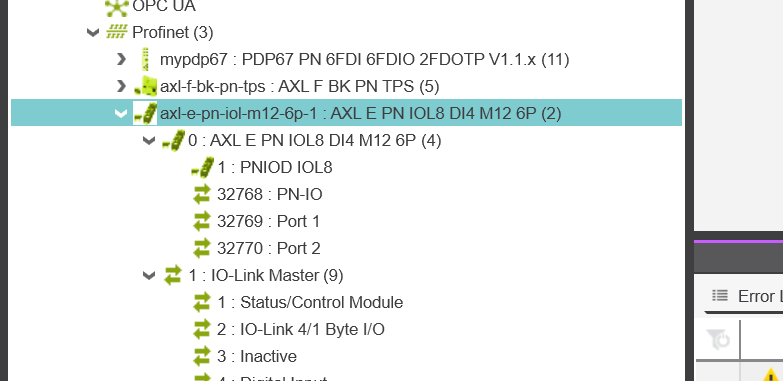

デバイスを展開すると各PortやAPIの設定ができます。

Network Configuration

まずIPなどのNetwork 設定を変更していきます。

IP Address

Ethernet FieldからデバイスのIPアドレスを設定できます。

Station Name

もちろん、Name of stationでデバイス名の設定も忘れずに。

Port Configuration

次は各Portの設定を行います。

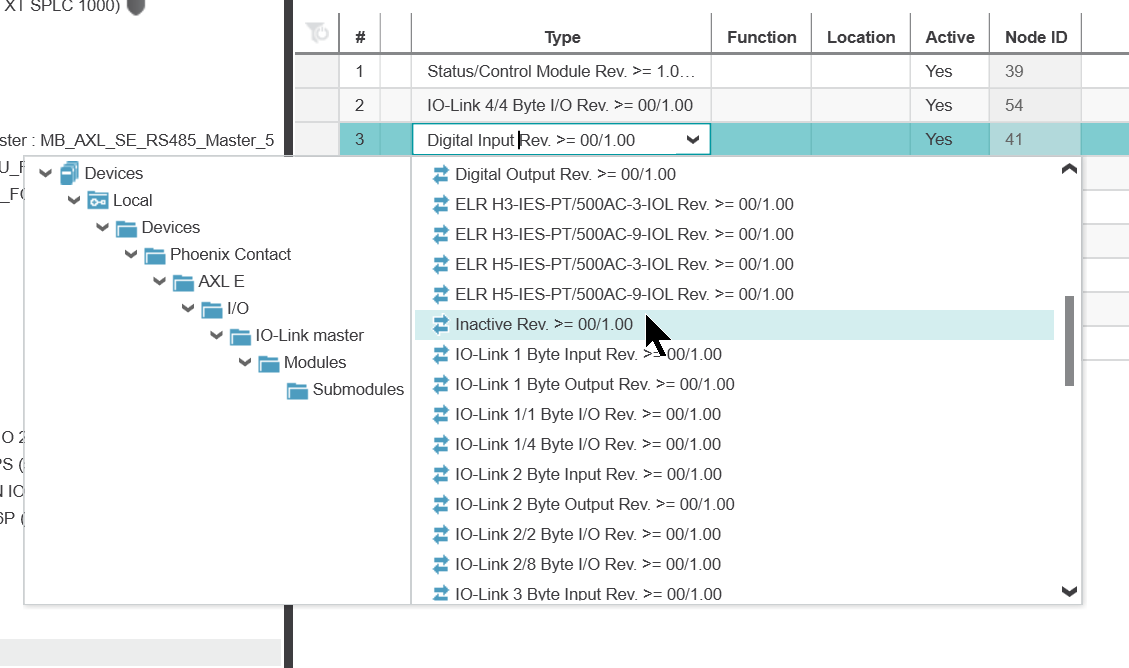

各Portをデジタル入力するか、出力するか、もしくはIO-Link Portするかの設定するためには1:IO-Link Masterをクリックしましょう。

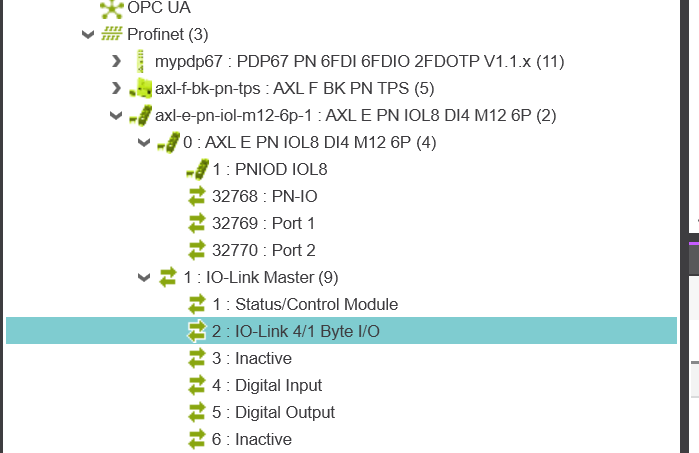

#2はPortX0の設定、#3はPort1の設定のように個別のPortのFunctionを構成できます。

PortX0

PortX0はOMRONのE3AS-HL500LMNと接続していますので、#2のTypeをIO-Link 4/1 Byte I/O Rev>= 00/1 00を選択してください。

PortX1

Port1X1は使用しませんので、#3のType Inactiveを選択してください。

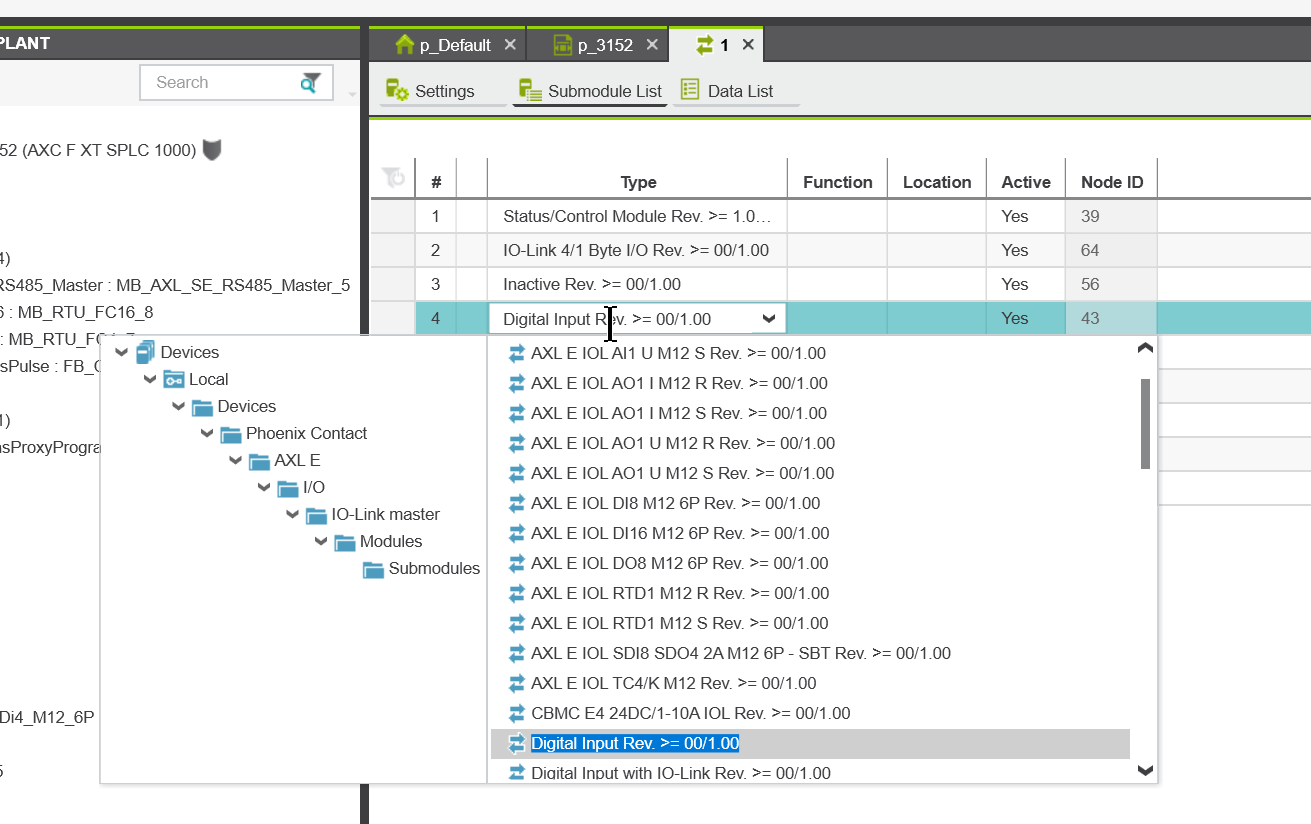

PortX2

Port X2はデジタル入力と接続しましたので、#4のTypeをDigital Inputにします。

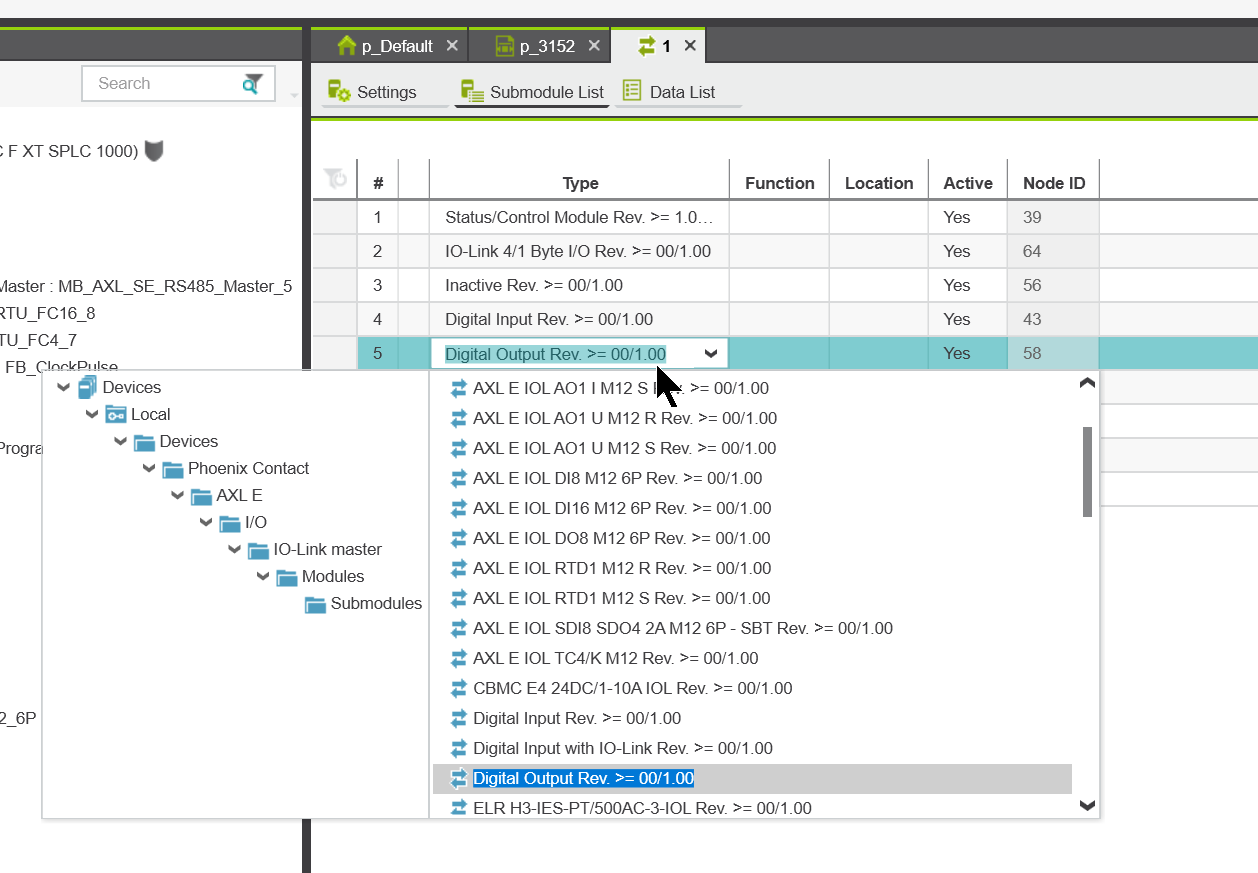

PortX3

Port X3はデジタル出力と接続しましたので、#5のTypeをDigital Outputにします。

Mapping

IOLINK Portの設定完了したら今度はPLC 変数とMappingしていきます。

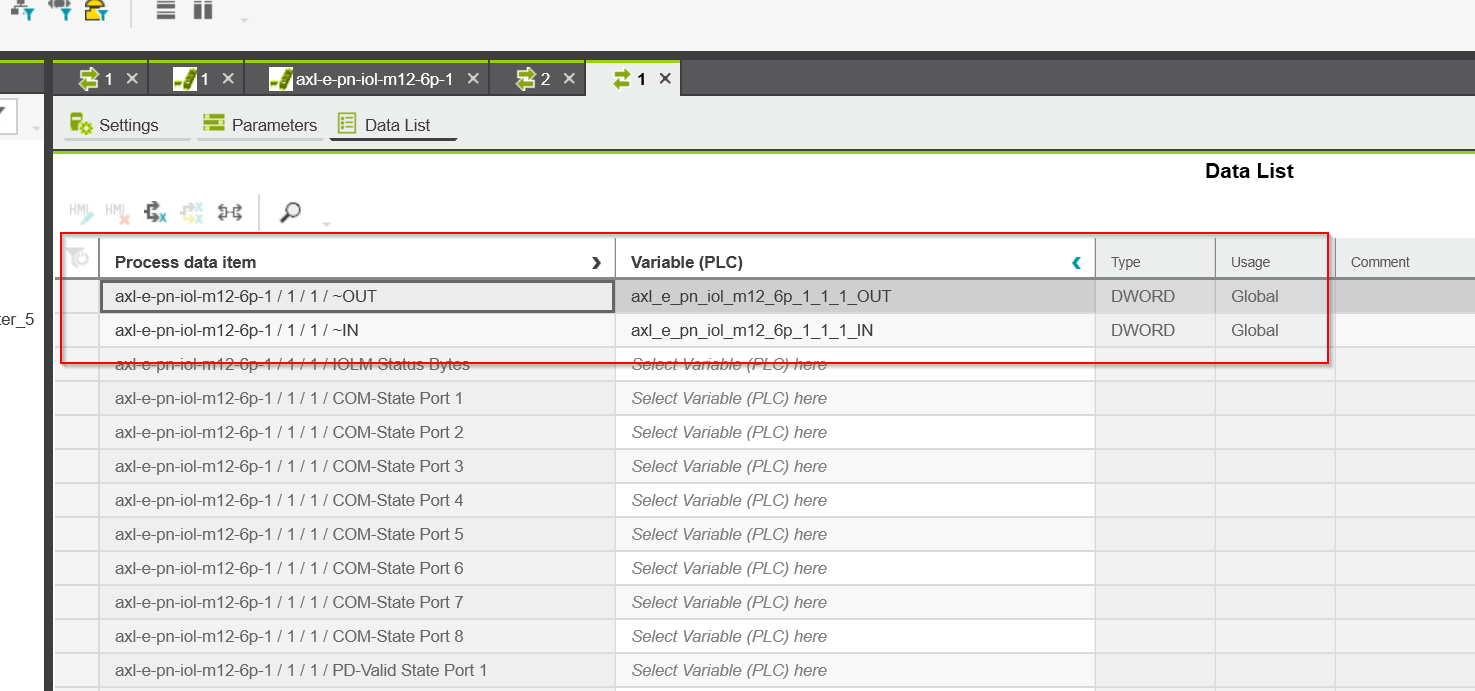

Status/Control Module

こちらはAXL E PN IOL8 DI4 M12 6P の状態や出力の制御を行うためにあるStatus/Control Moduleです。

Process Data itemにあるDWORDのINとOUTをPLC変数と繋がりましょう。その画面で新規変数を定義した場合、右クリック>Add New VariablesすればOkです。

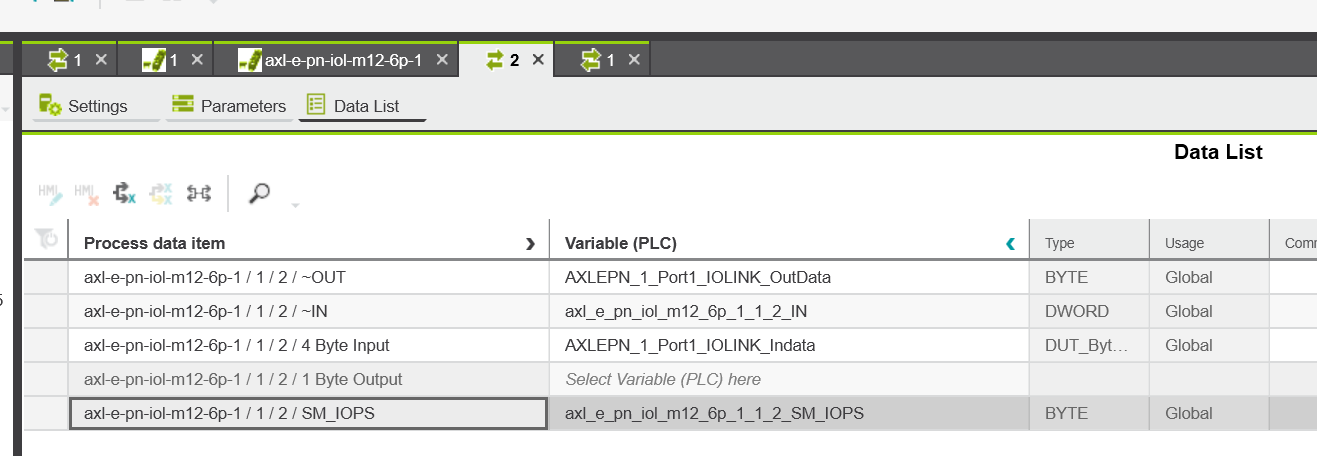

IO-Link 4/1 Byte I/O

次はIO-Link Portの変数をMappingしていきます。

IO-LinkのProcess DataとMappingしましょう。

DUT

構造体を定義します。このStepはMustではないのですが、構造体を使用することによりプログラムの可読性があがります。

DUT_Bytes4Array

こちらは4Bytes 配列の構造体です。

DUT_Bytes4Array : ARRAY[0..3] OF byte;

DUT_E3ASHL500MN_BitStatus

こちらはOmron E3AS-HL500LMNの状態をまとめる構造体です。

DUT_E3ASHL500MN_BitStatus : STRUCT
ControlOutput1 : BOOL;
ControlOutput2 : bool;
InstabilityAlarm :bool;
InsufficinetError :bool;
Warning :bool;
Error :BOOL;
END_STRUCT

DUT_E3ASHL500MN

こちらはOmron E3AS-HL500LMNの状態・なおかつ距離測定値などをまとめた構造体です。

DUT_E3ASHL500MN : STRUCT
DetectValueOutput : INT;
LightIntensityLevel : usint;
Status :DUT_E3ASHL500MN_BitStatus;
END_STRUCT

DUT_8BoolArray

こちらは8 Bool 配列の構造体です。

DUT_8BoolArray : ARRAY[0..7] OF BOOL;

DUT_IOLINKMaster_Status

こちらはIO Link Masterの状態をまとめる構造体です。

DUT_IOLINKMaster_Status : STRUCT
PortStatus : DUT_8BoolArray;
PDVALID : DUT_8BoolArray;
DIStatePin4:DUT_8BoolArray;
DIStatePin2:DUT_8BoolArray;
END_STRUCT

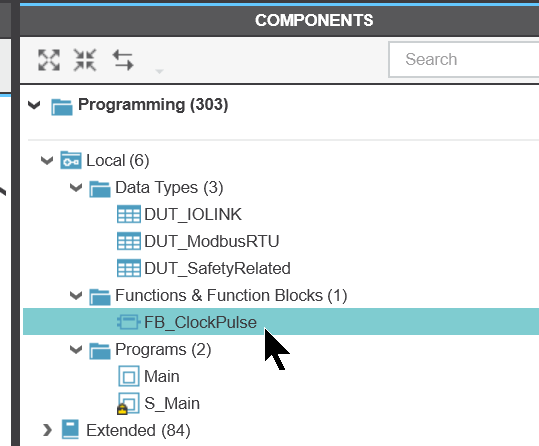

Function Block

1s ON/OFFのClock を出力できるFunction Blockを作成します。

VAR

TriggerをTrueするとPulseTimeの時間設定に沿ってPulseON をON/OFF出力します。

Code

こちらは2つのIEC Timerを利用しON/OFFの繰り返しを出力します。

if Trigger THEN
TON1(in:=not TON2.Q,PT:=PulseTime);
TOn2(in:=TON1.Q,PT:=PulseTime);
ELSE
TON1(in:=false);
TON2(in:=False);
end_if;

PulseON:=TON1.Q;

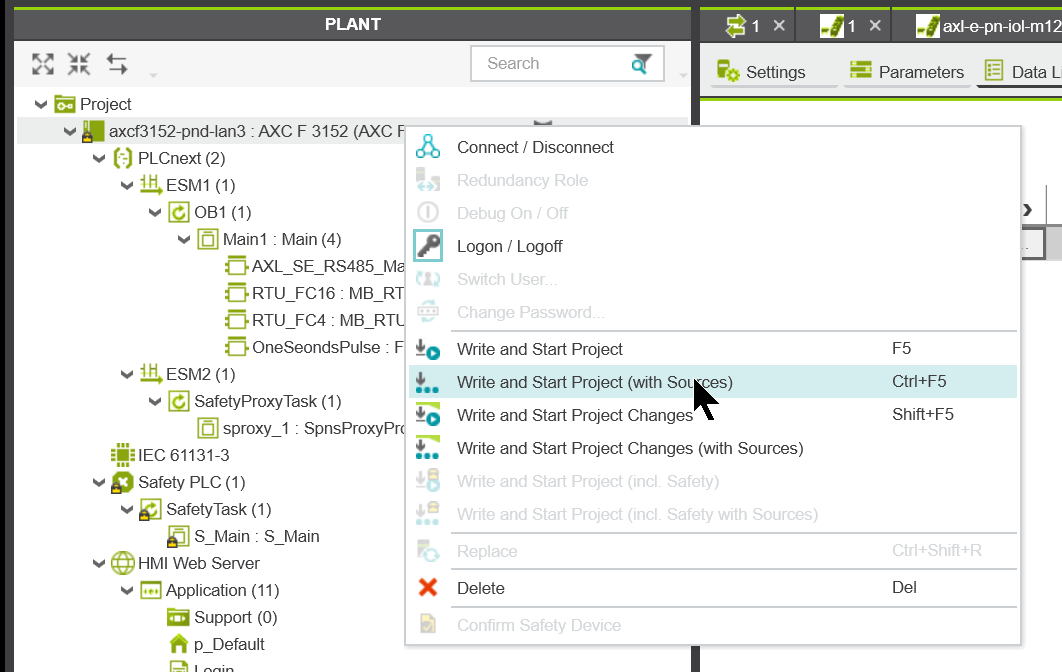

Program

最後はPLC プログラムを作成します。

Variables

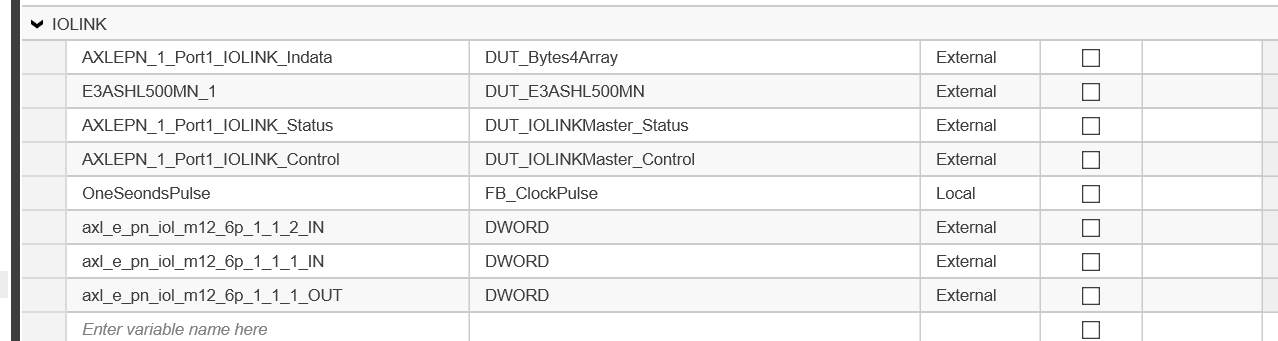

こちらは今回のプログラムで使用する変数です。

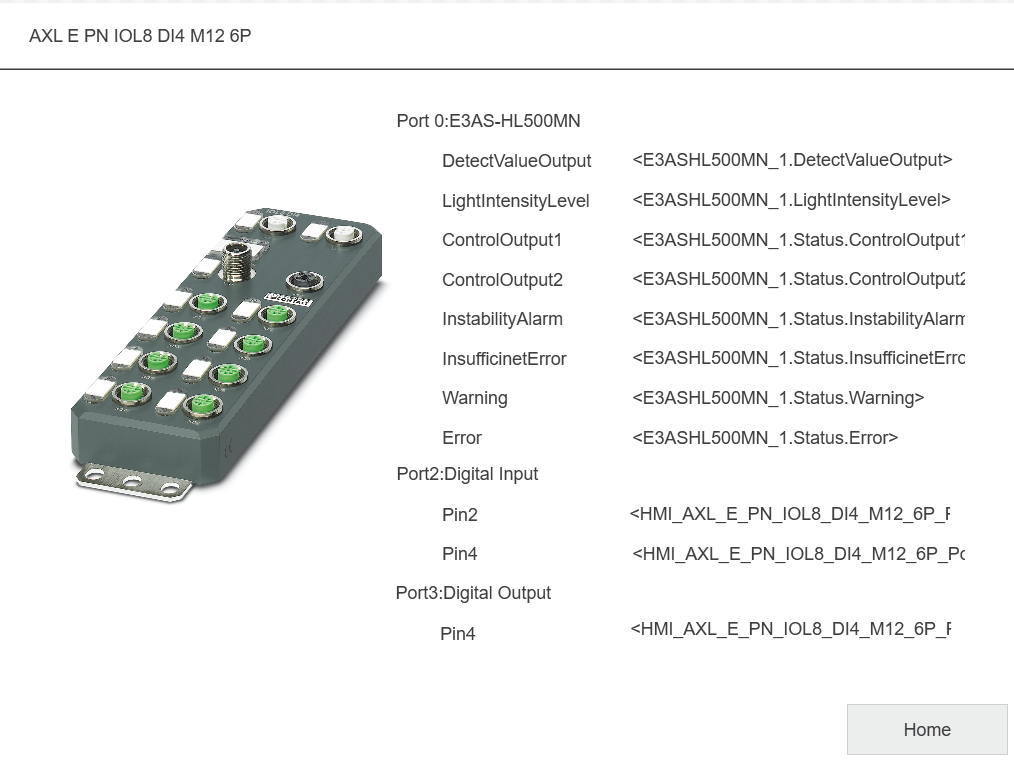

MAIN

E3ASHL500MN_1.DetectValueOutput:=TO_int(AXLEPN_1_Port1_IOLINK_Indata[1])+to_int(shl(TO_WORD( AXLEPN_1_Port1_IOLINK_Indata[0]),8));
E3ASHL500MN_1.LightIntensityLevel:=to_USINT(AXLEPN_1_Port1_IOLINK_Indata[2]);
E3ASHL500MN_1.Status.ControlOutput1:=AXLEPN_1_Port1_IOLINK_Indata[3].%X0;
E3ASHL500MN_1.Status.ControlOutput2:=AXLEPN_1_Port1_IOLINK_Indata[3].%X1;
E3ASHL500MN_1.Status.InstabilityAlarm:=AXLEPN_1_Port1_IOLINK_Indata[3].%X2;
E3ASHL500MN_1.Status.InsufficinetError:=AXLEPN_1_Port1_IOLINK_Indata[3].%X4;
E3ASHL500MN_1.Status.Warning:=AXLEPN_1_Port1_IOLINK_Indata[3].%X6;
E3ASHL500MN_1.Status.Error:=AXLEPN_1_Port1_IOLINK_Indata[3].%X7;

//
AXLEPN_1_Port1_IOLINK_Status.PortStatus[0]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X24;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[1]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X25;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[2]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X26;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[3]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X27;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[4]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X28;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[5]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X29;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[6]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X30;
AXLEPN_1_Port1_IOLINK_Status.PortStatus[7]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X31;

//
AXLEPN_1_Port1_IOLINK_Status.PDVALID[0]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X16;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[1]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X17;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[2]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X18;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[3]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X19;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[4]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X20;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[5]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X21;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[6]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X22;
AXLEPN_1_Port1_IOLINK_Status.PDVALID[7]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X23;

//
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[0]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X8;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[1]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X9;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[2]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X10;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[3]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X11;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[4]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X12;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[5]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X13;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[6]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X14;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[7]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X15;

//
AXLEPN_1_Port1_IOLINK_Status.DIStatePin2[0]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X0;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin2[1]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X1;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin2[2]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X2;
AXLEPN_1_Port1_IOLINK_Status.DIStatePin2[3]:=axl_e_pn_iol_m12_6p_1_1_1_IN.%X3;

//
OneSeondsPulse(Trigger:=True,PulseTime:=T#1s);
AXLEPN_1_Port1_IOLINK_Control.DIStatePin4[3]:=
(OneSeondsPulse.PulseON and AXLEPN_1_Port1_IOLINK_Status.DIStatePin2[2])
or AXLEPN_1_Port1_IOLINK_Status.DIStatePin4[2] ;
axl_e_pn_iol_m12_6p_1_1_1_OUT.%X11:=AXLEPN_1_Port1_IOLINK_Control.DIStatePin4[3];
