今回の記事ではCodesysのUtilライブラリにあるBLINK Function Blockを使用し点滅信号を特定の時間だけ点灯・消灯する信号を生成し、CodesysのTrace機能利用し波形を表示します。また、記事で使用したのはBeghofのCodesys Controllerになります。

さ、FAを楽しもう。

前書き

いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full＠桜八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。

現在、私達の活動はほぼ無償で続けており、より多くのコンテンツを提供するためには、皆様の温かいご支援が大変重要です。もし可能であれば、以下のリンクから応援していただけると大変嬉しく思います。

高橋クリスのメンバーシップ

こちらはFullさん(full＠桜八重 (@fulhause) / X)と共にやっているラジオにメンバーシップを登録いただけます。

https://note.com/fulhause/membership/join

AMAZON ギフトリスト

こちらは自分のブログのコンテンツ制作や設備の充実に大いに役立てさせていただきます。

https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share

Patreon

こちらは自分のブログのコンテンツ制作や設備の充実に対する小さな応援の気持ちのPatreonです。

https://www.patreon.com/user?u=84249391

皆様のサポートが、私たちの活動をより充実させる力となります。

どうぞよろしくお願いします。

メールアドレス(*=@)

soup01threes*gmail.com

X

https://x.com/3threes2

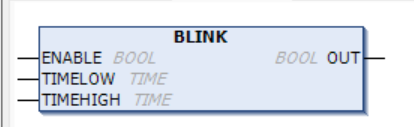

BLINK

BLINK関数を使用すれば、点滅信号を特定の時間だけ点灯・消灯する動作をシミュレートすることができます。

VAR_INPUT

Variable Name	Type	Description
ENABLE	BOOL	True=点滅開始
TIMELOW	TIME	OUTがFALSEになる時間
TIMEHIGH	TIME	OUTがTRUEになる時間

VAR_OUTPUT

Variable Name	Type	Description
OUT	BOOL	出力値。FALSEで始まり、指定されたハイ・タイムとロー・タイムに対してTRUEとFALSEの間で切り替わる。

Implementation

Add library

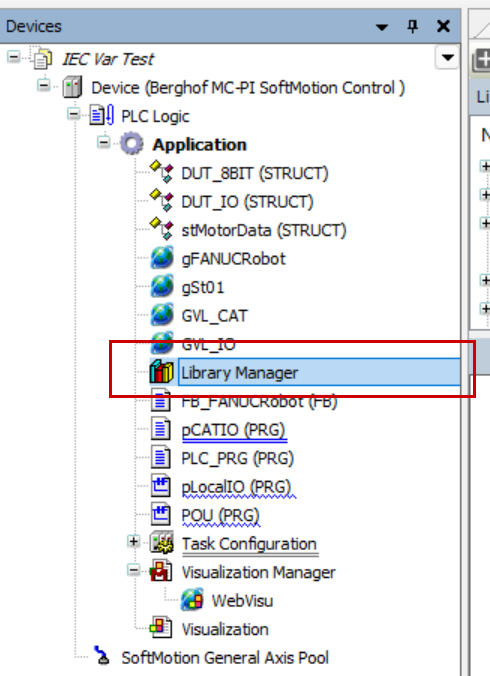

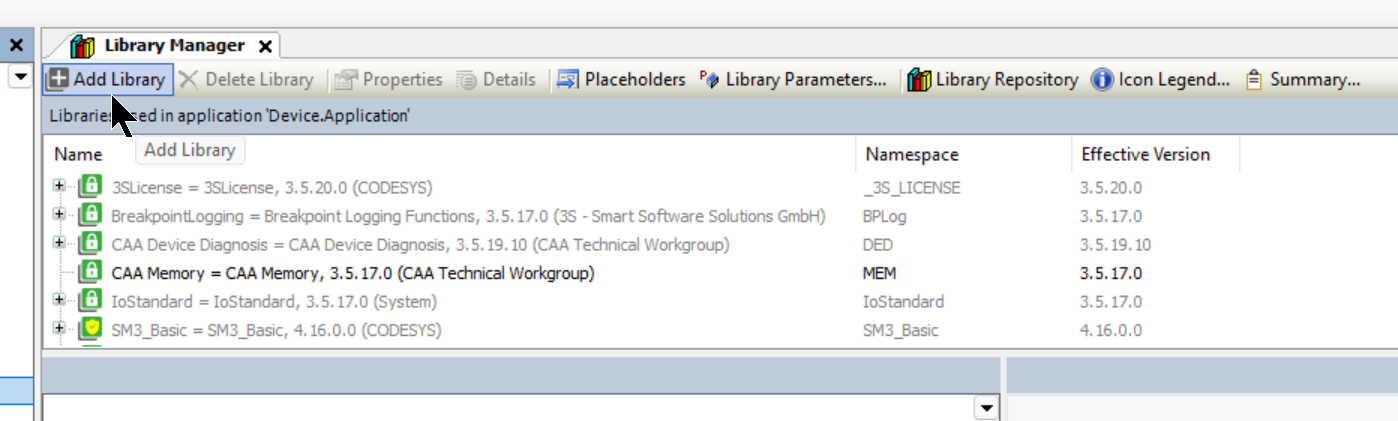

Library ManagerからBLINK ライブラリを追加します。

Add Libraryをクリックします。

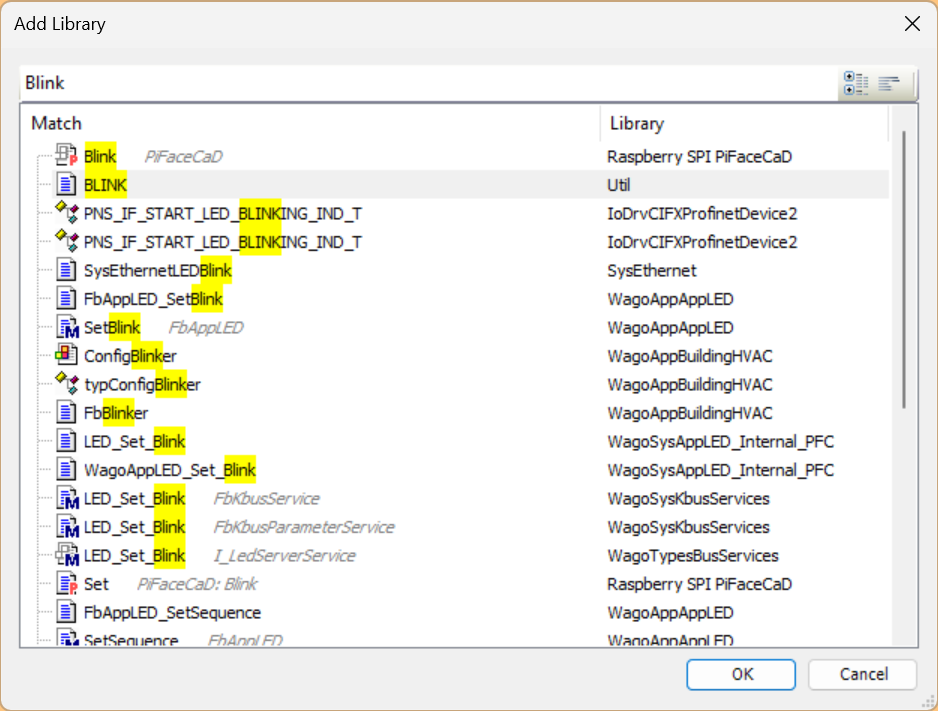

Blinkを検索し、Utilライブラリを追加しましょう。

Program

次はプログラムを作成します。

VAR

FB_BlinkのInstanceを作成し、LowTimeとHighTimeにDefault値を設定します。

PROGRAM pOB132
VAR
FB_Blink:Util.BLINK;
xBlinkEnable:BOOL;
tBlinkTimeLow:TIME:=T#1S;
tBlinkTimeHigh:TIME:=T#2S;
xBlinkOut:BOOL;
END_VAR

Add Block

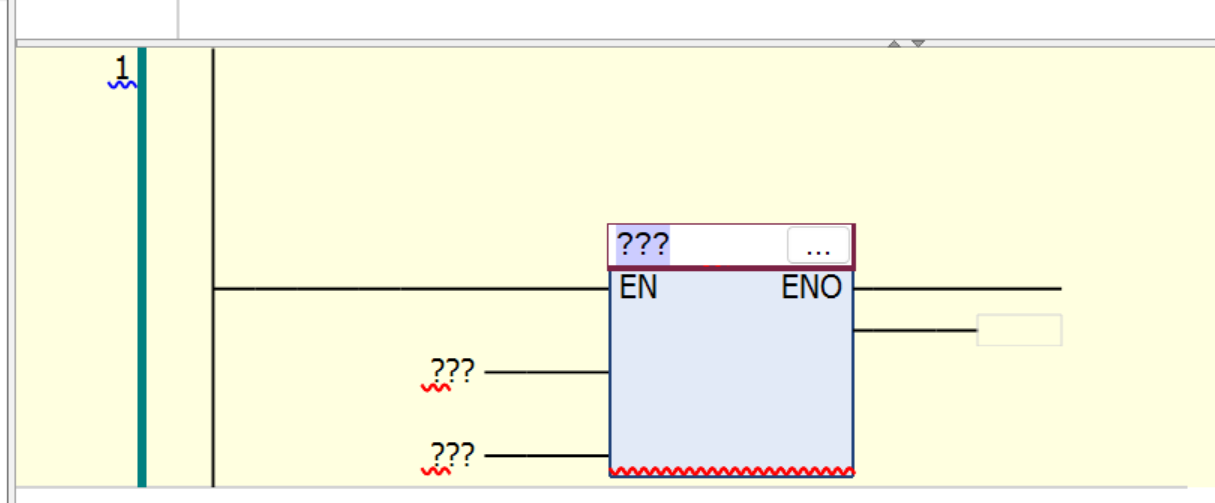

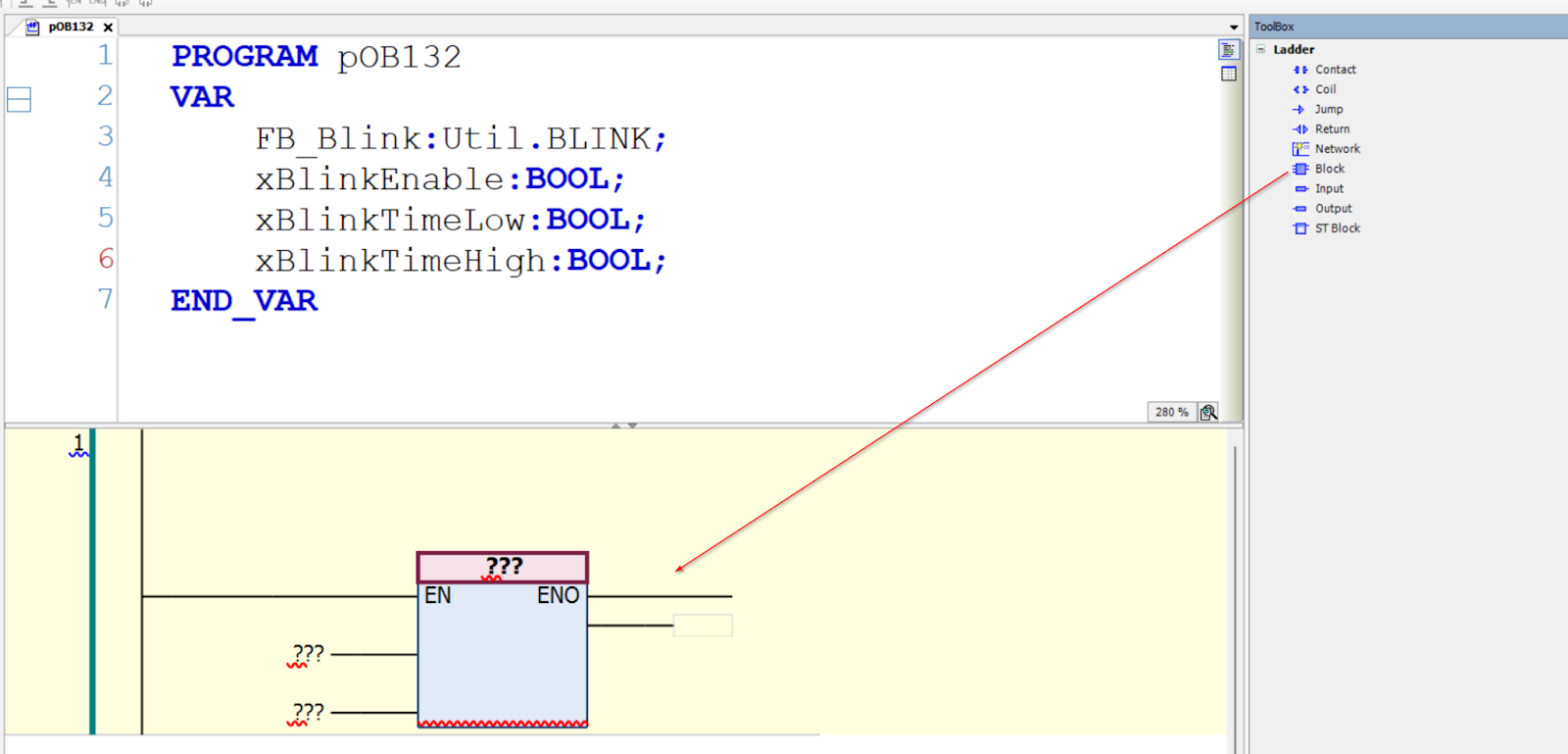

今回記事のプログラムにはLD2で作成します。Toolboxから”Block”を追加します。

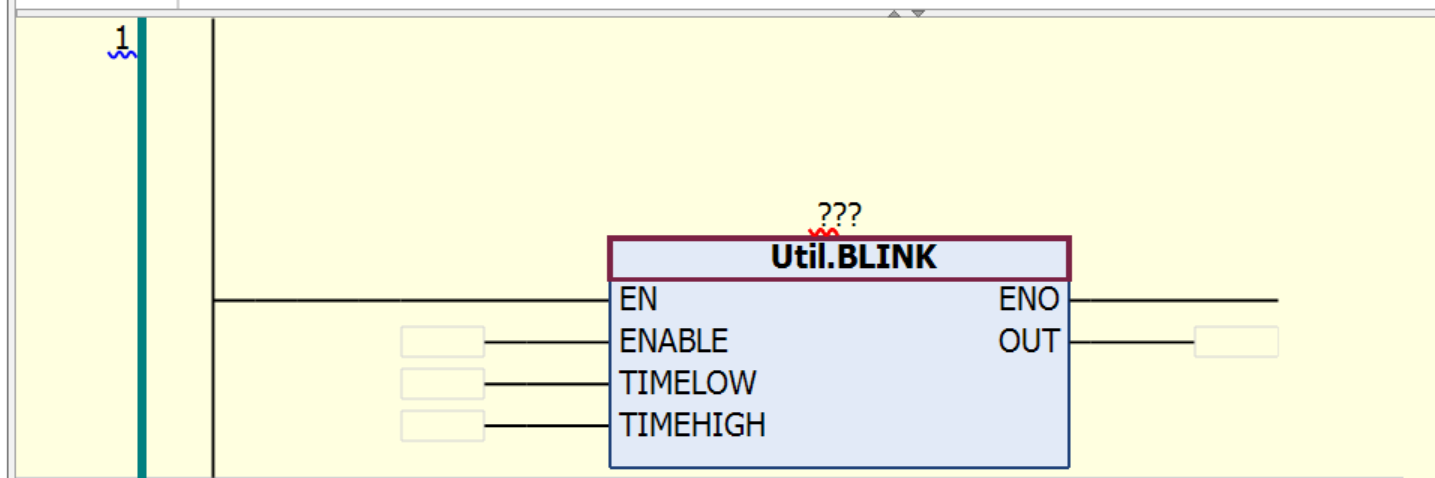

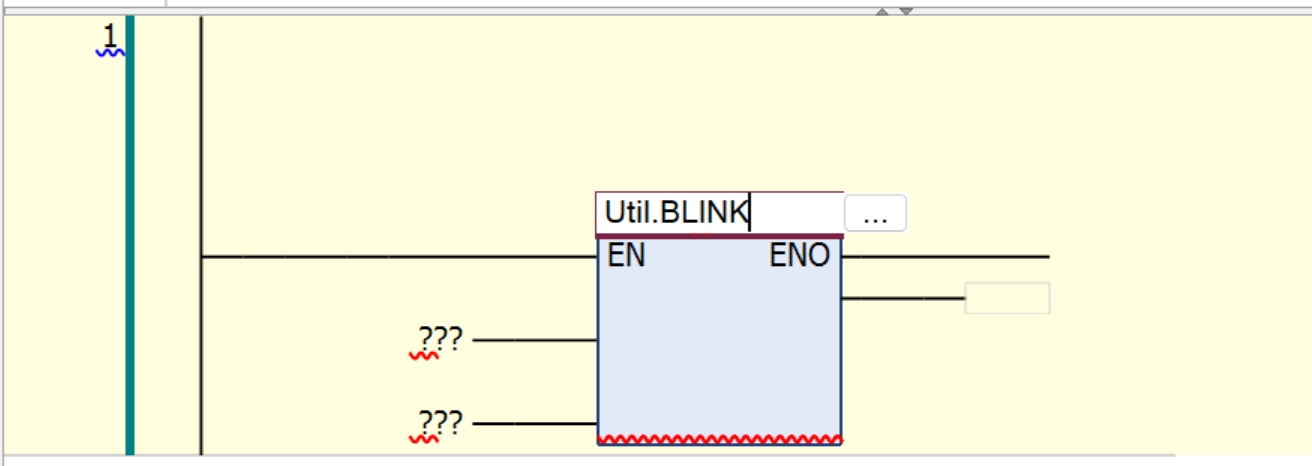

次は？？？のところでFBやFC名を入力します。

今回記事で使用するのはUtil.BLINKです。

Done!

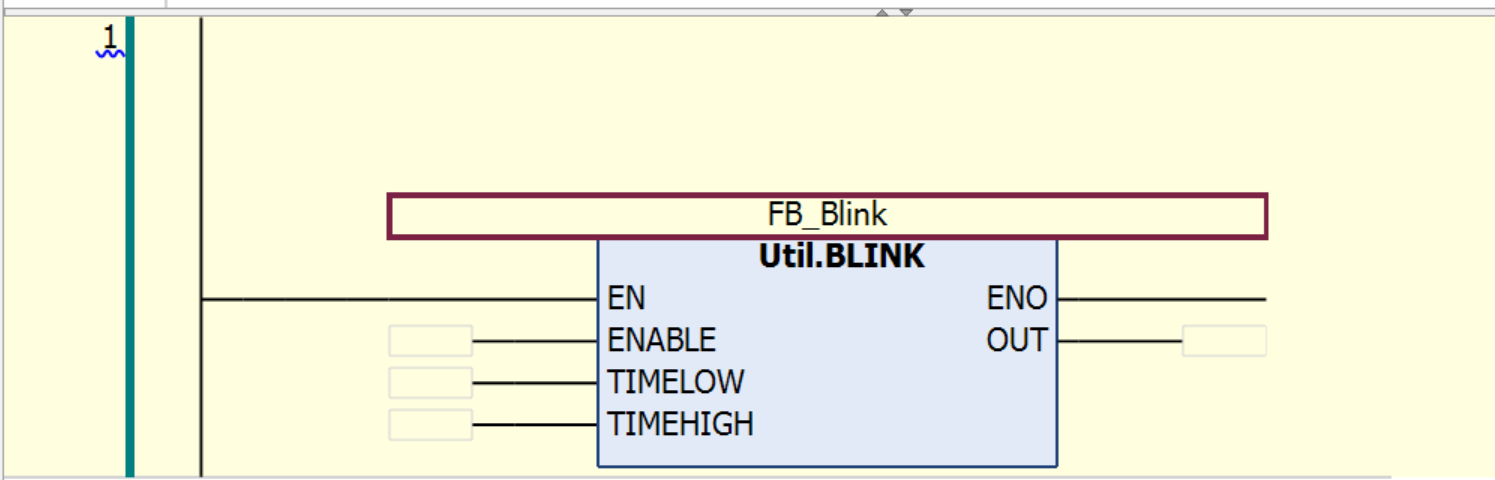

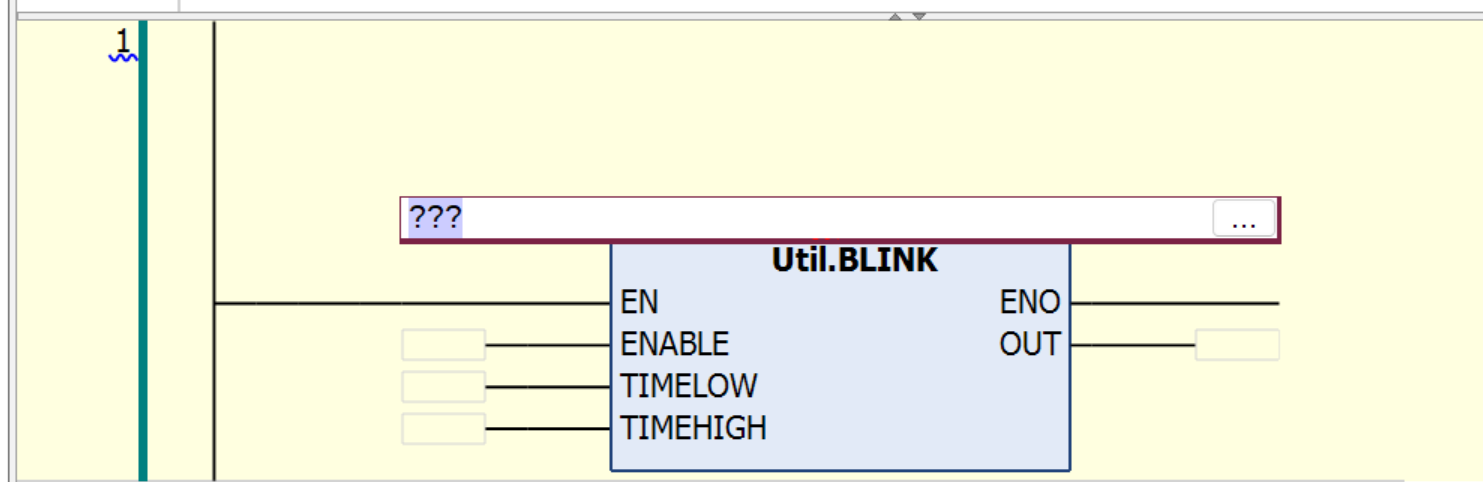

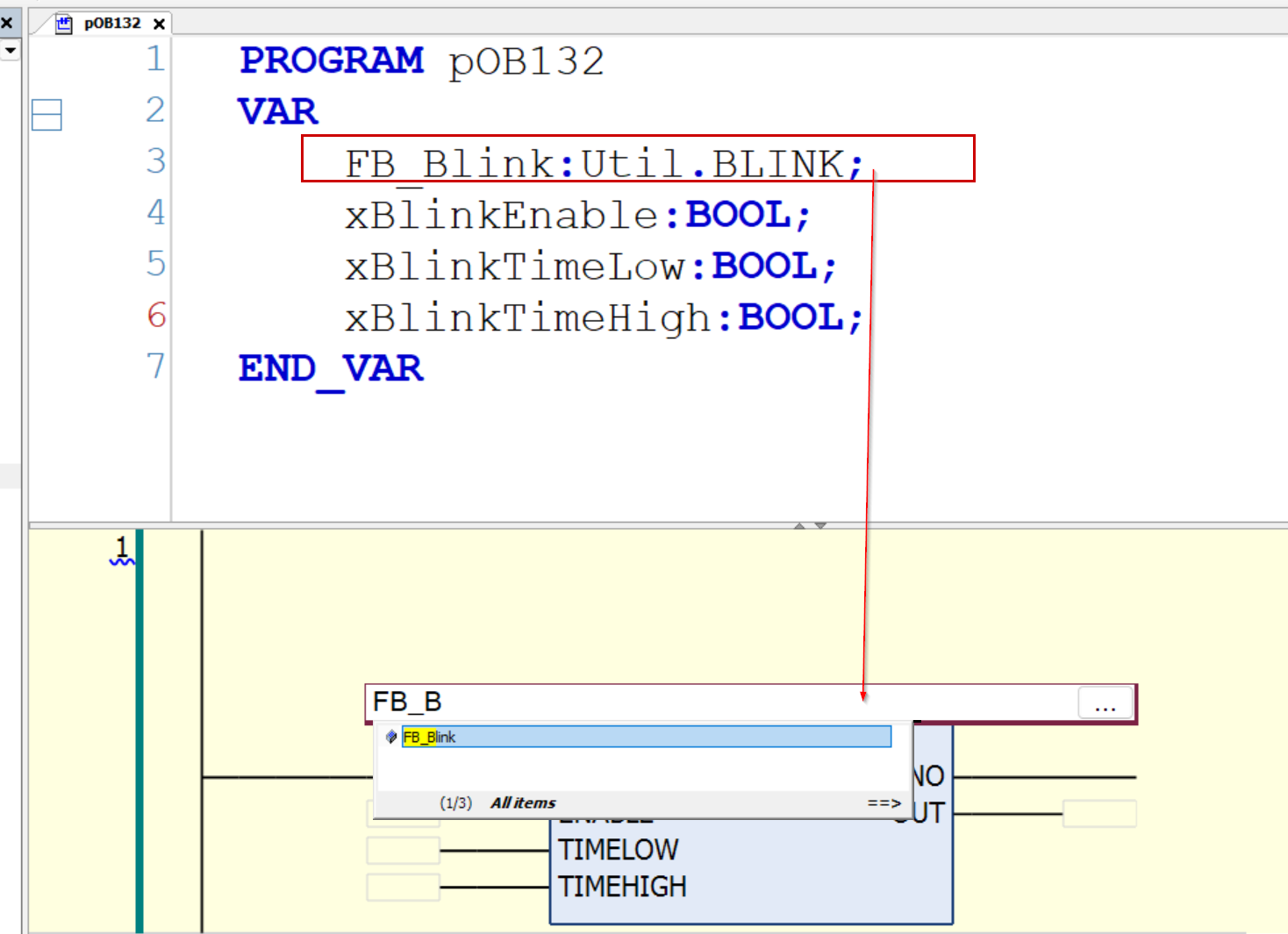

次はFunction Blockの上にある？？？をクリックしInstanceを入力します。

先ほど宣言したFB_Blinkを入力します。

Done!

Result

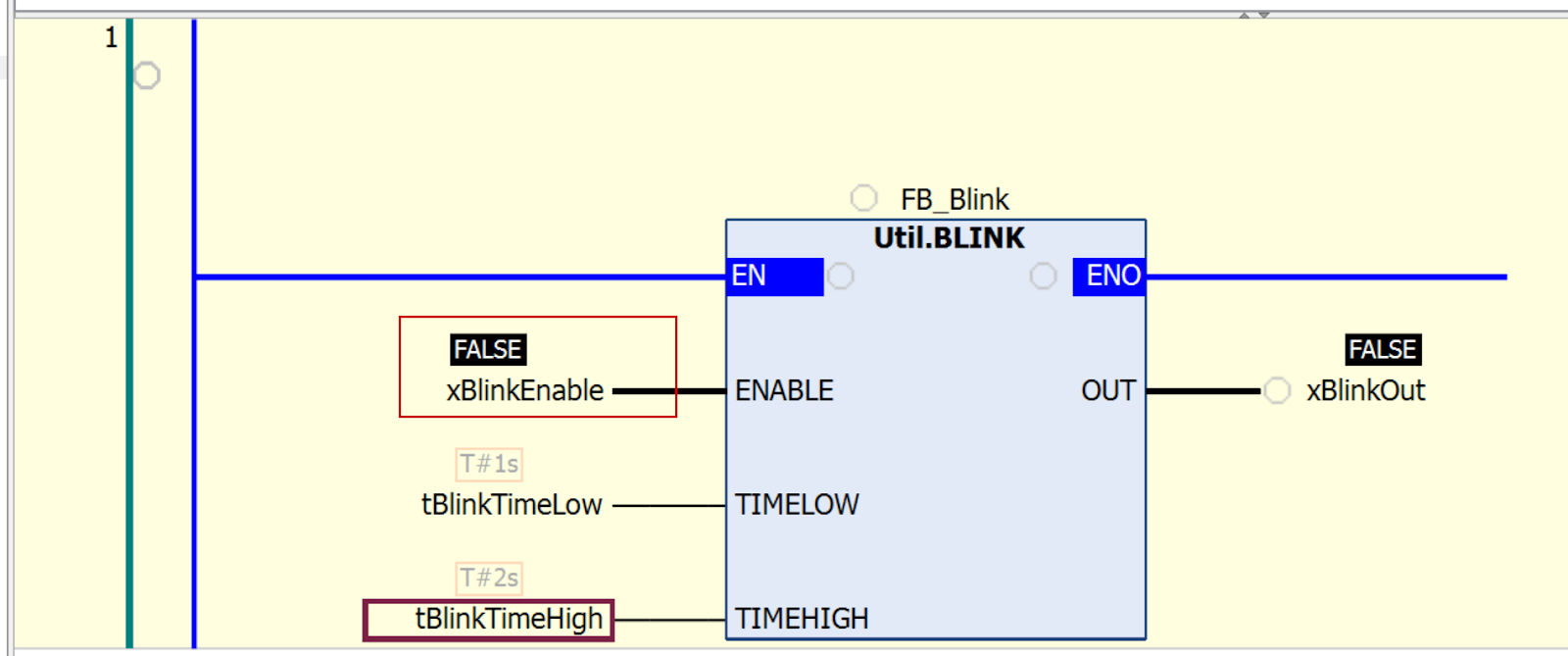

最後は入出力の変数を割り付ければOkです。

Result

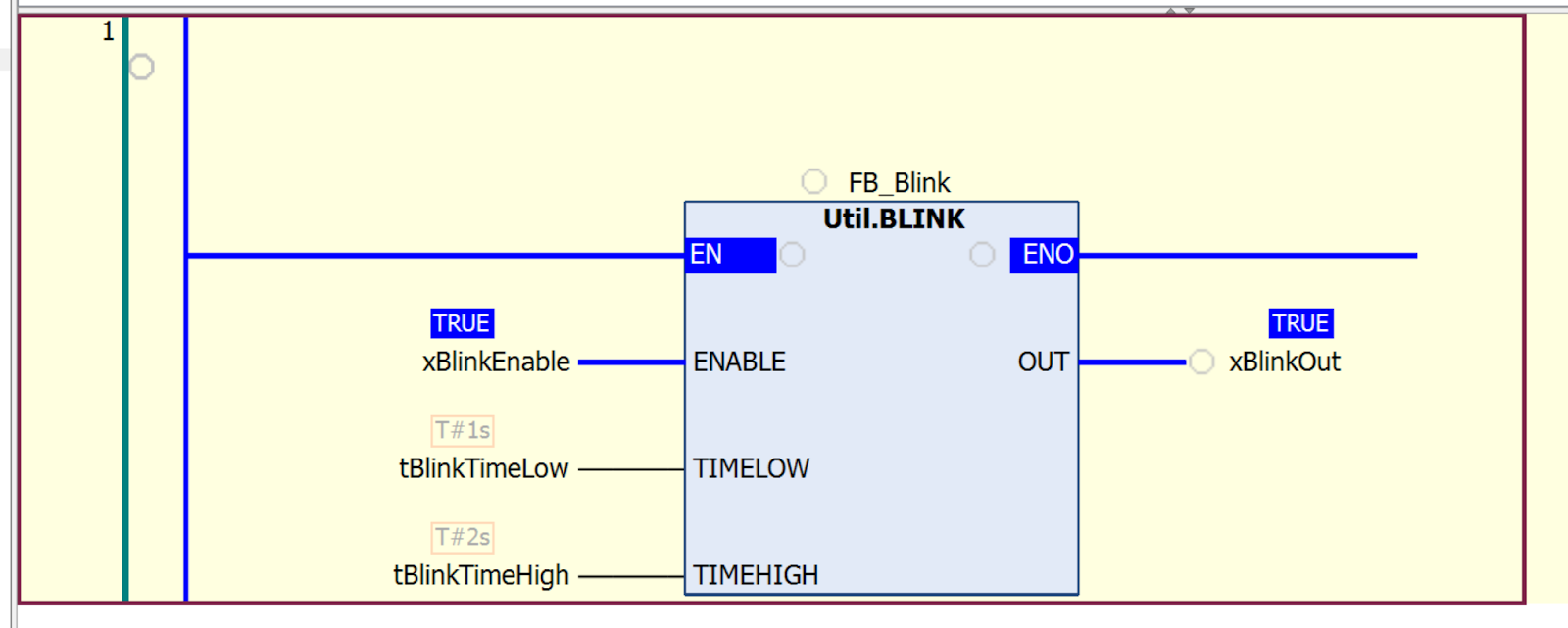

xBlinkEnableをTrueにしFBの実行結果を確認しましょう。

Done!xBlinkOutがOn/Off切り替えるようになります。

Implementation2

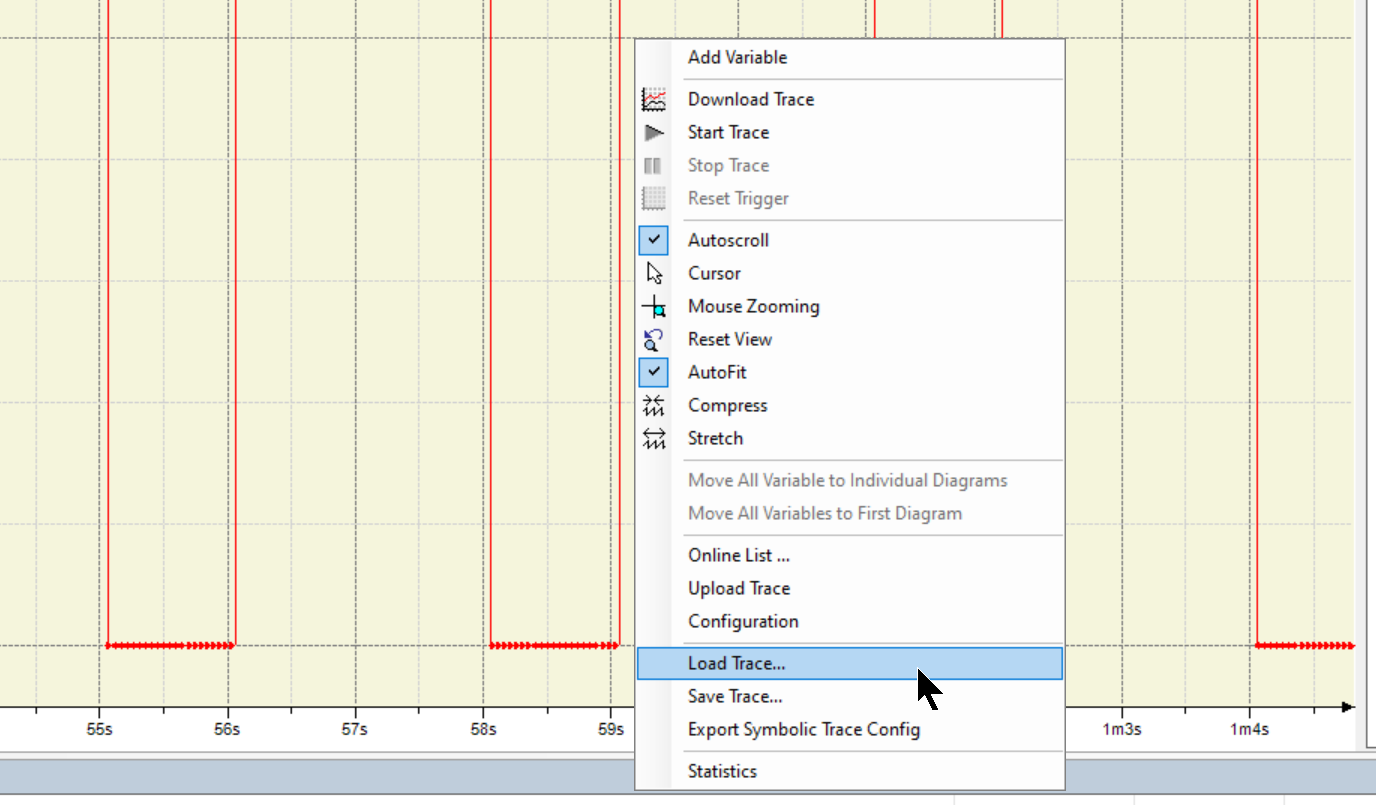

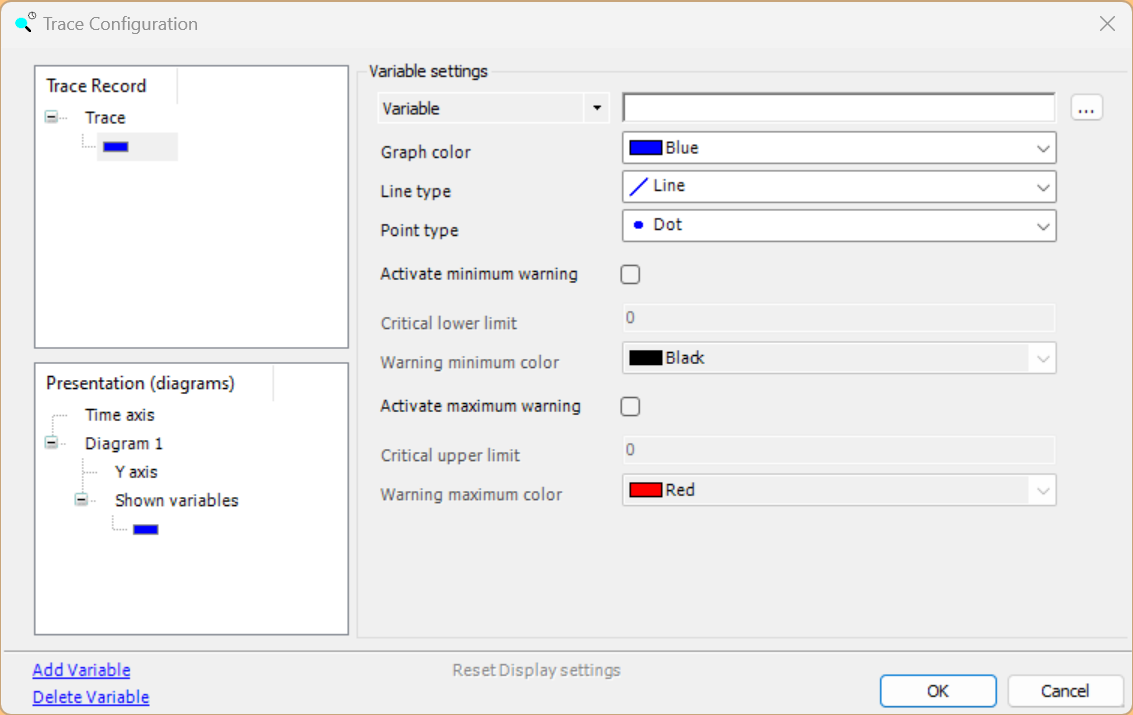

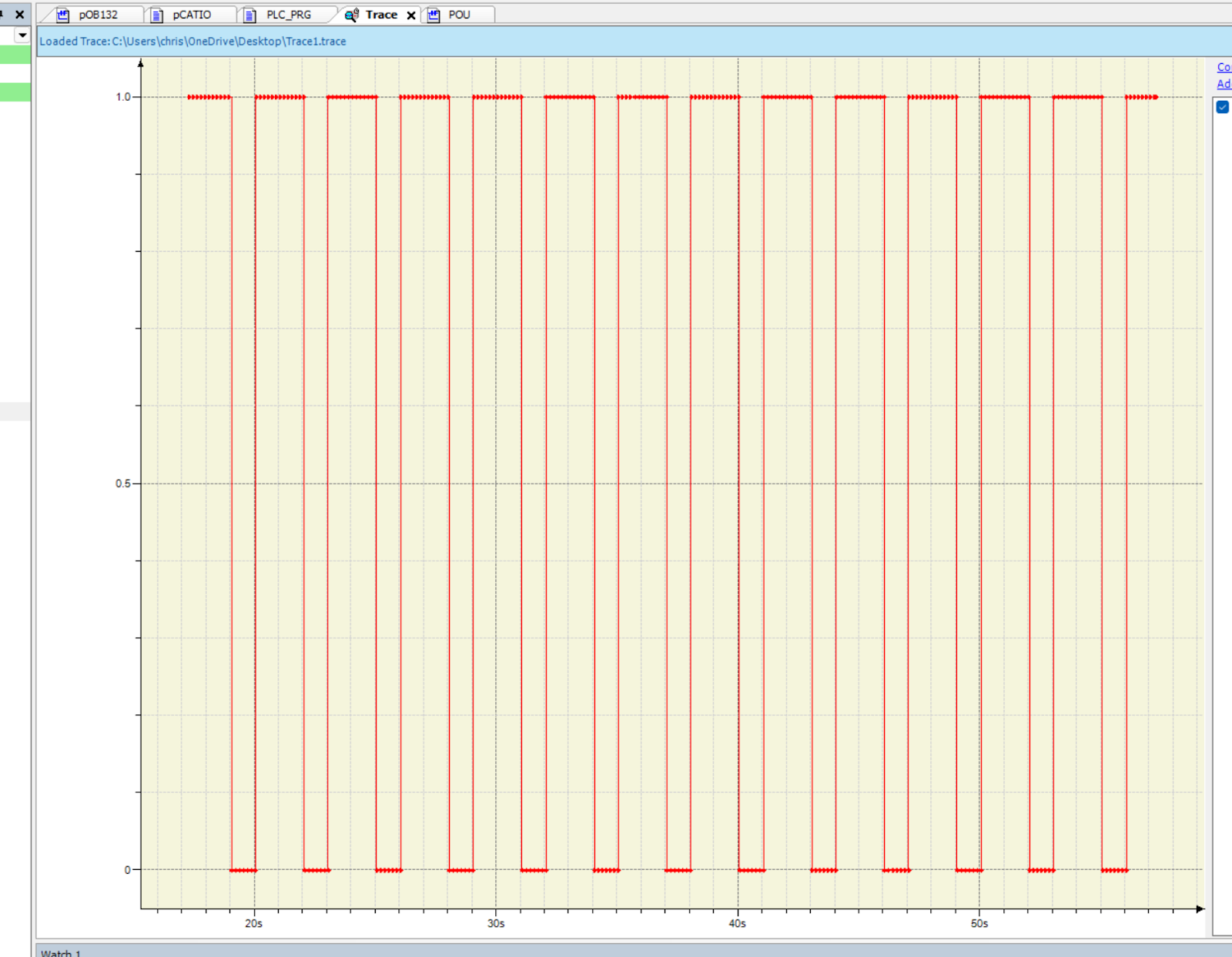

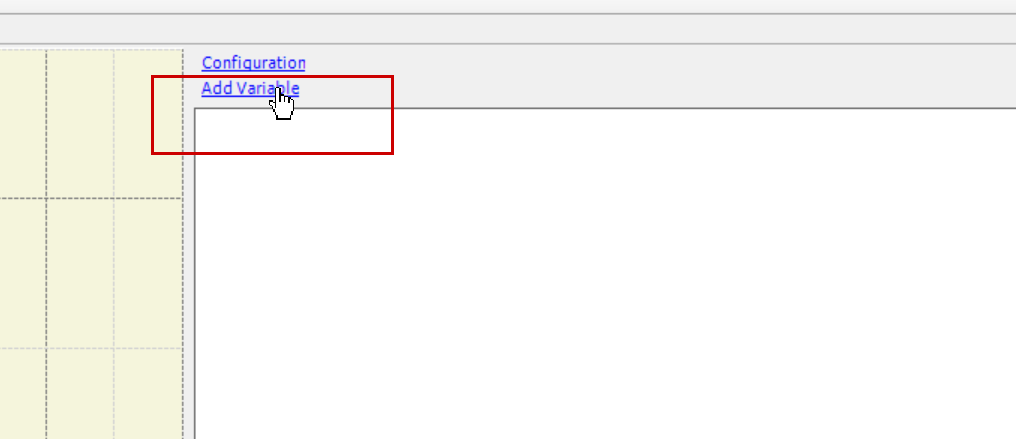

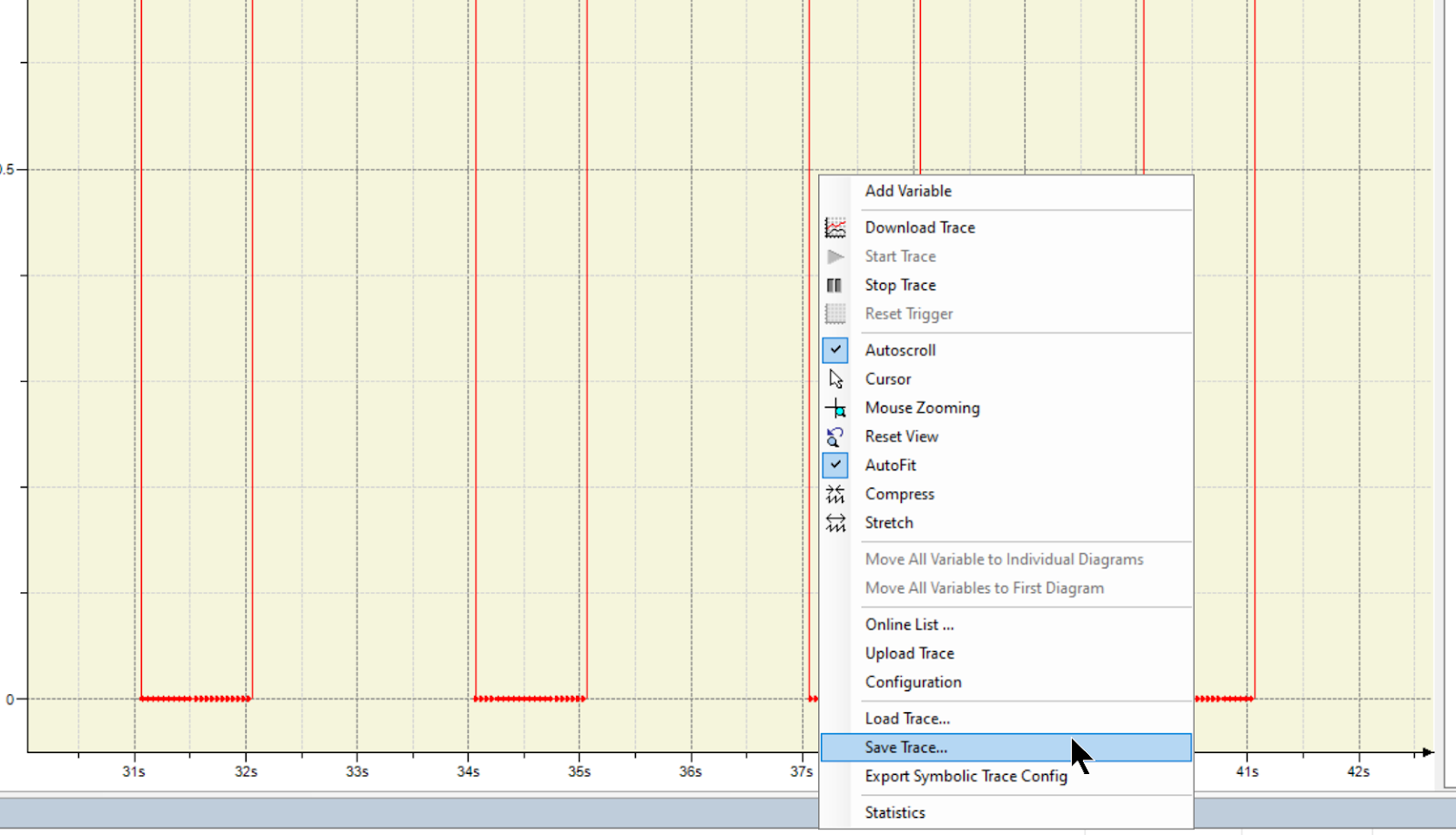

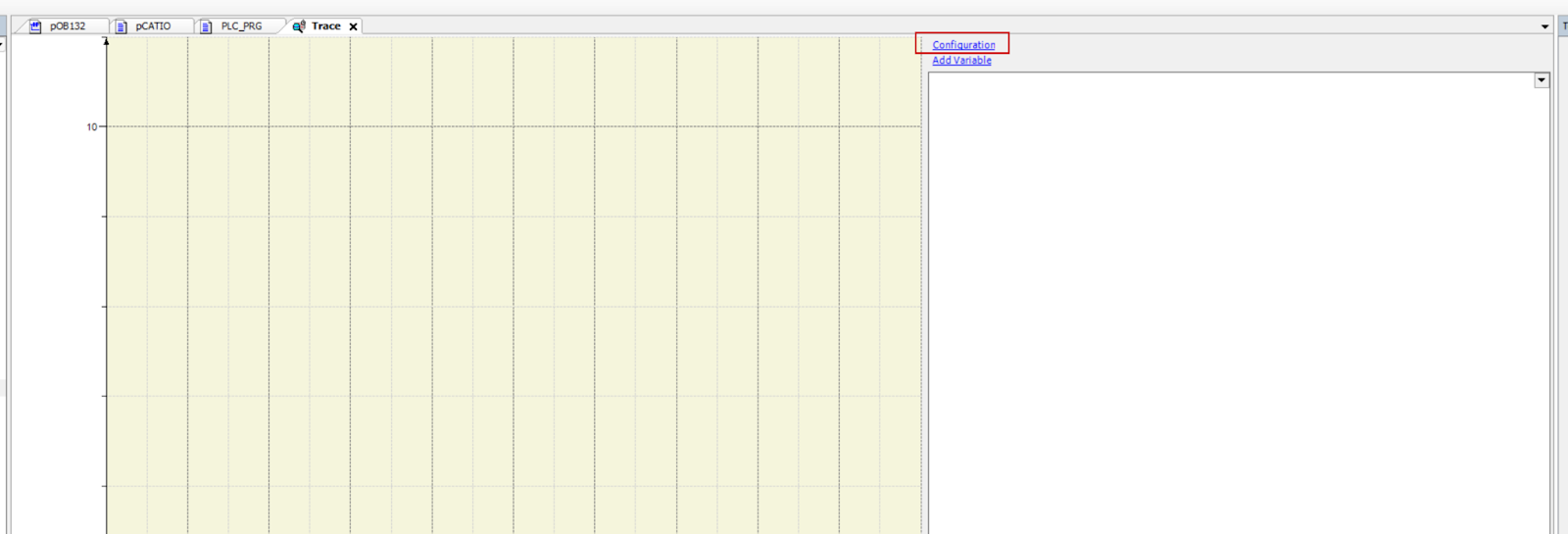

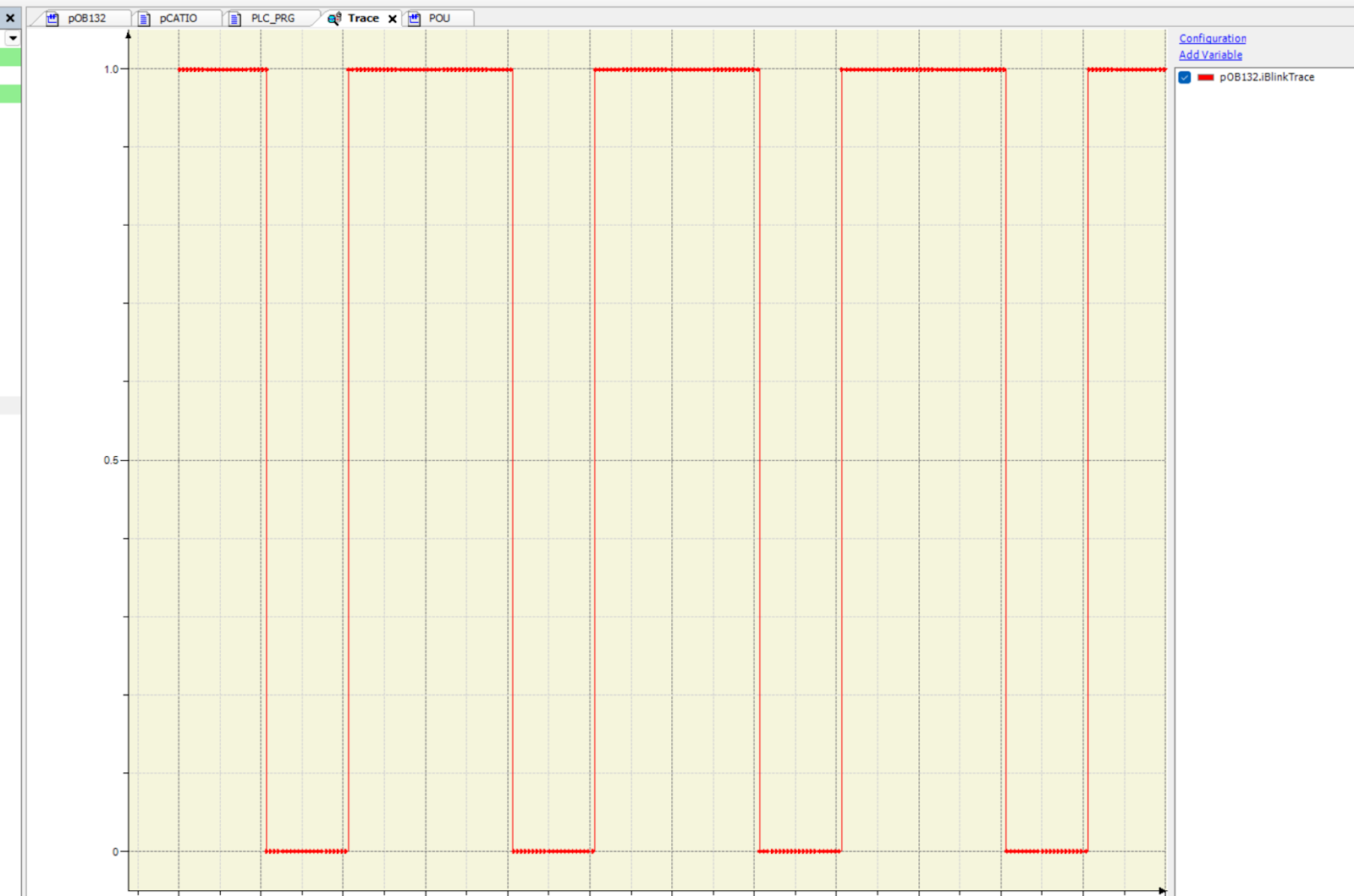

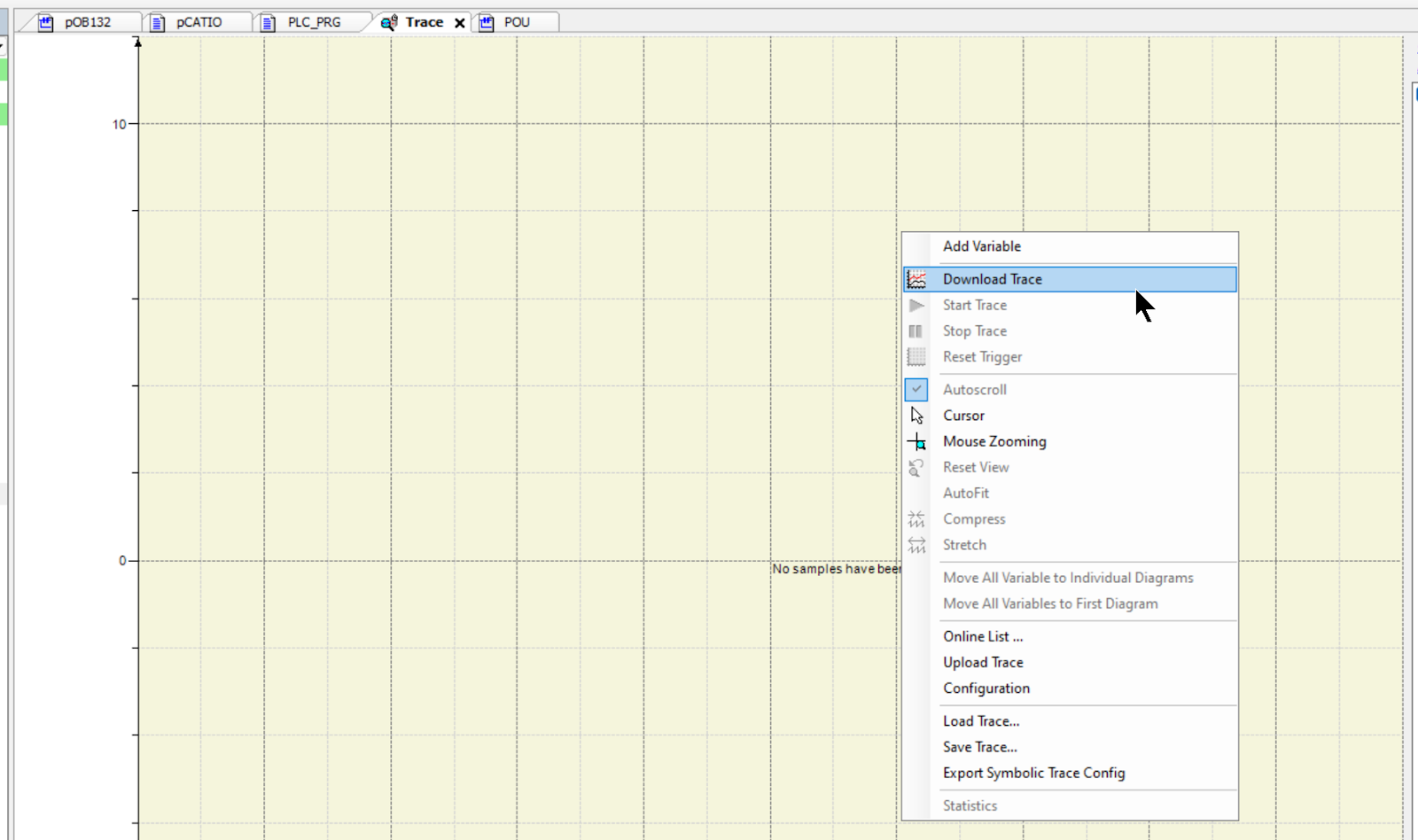

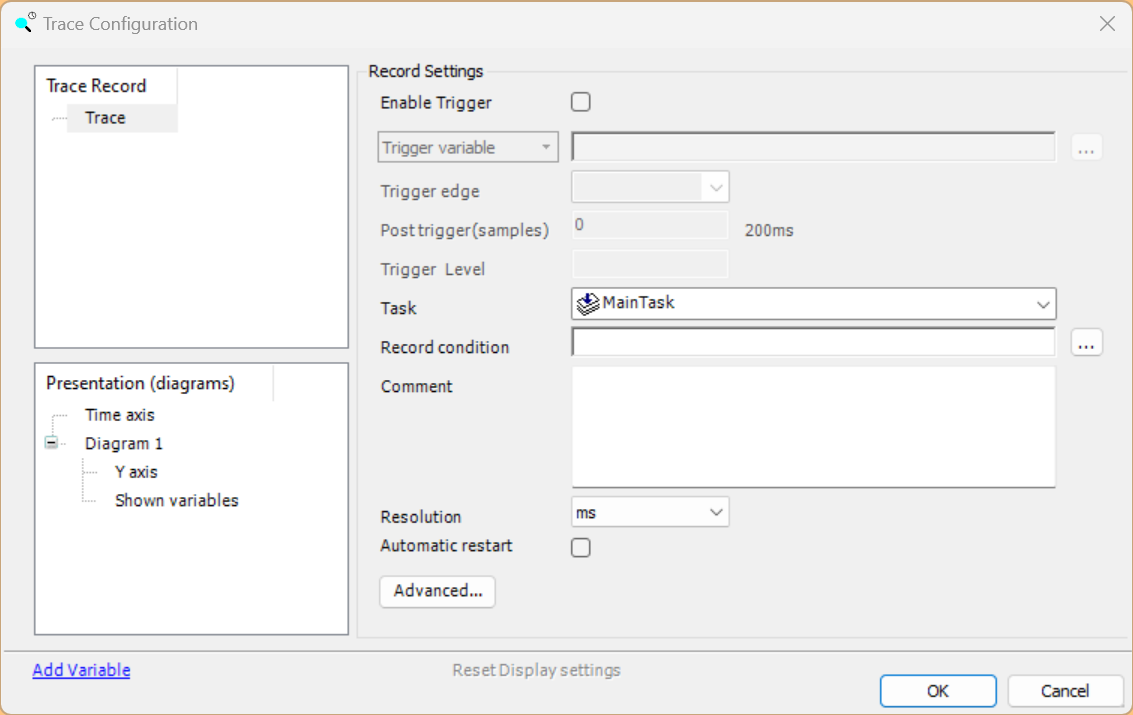

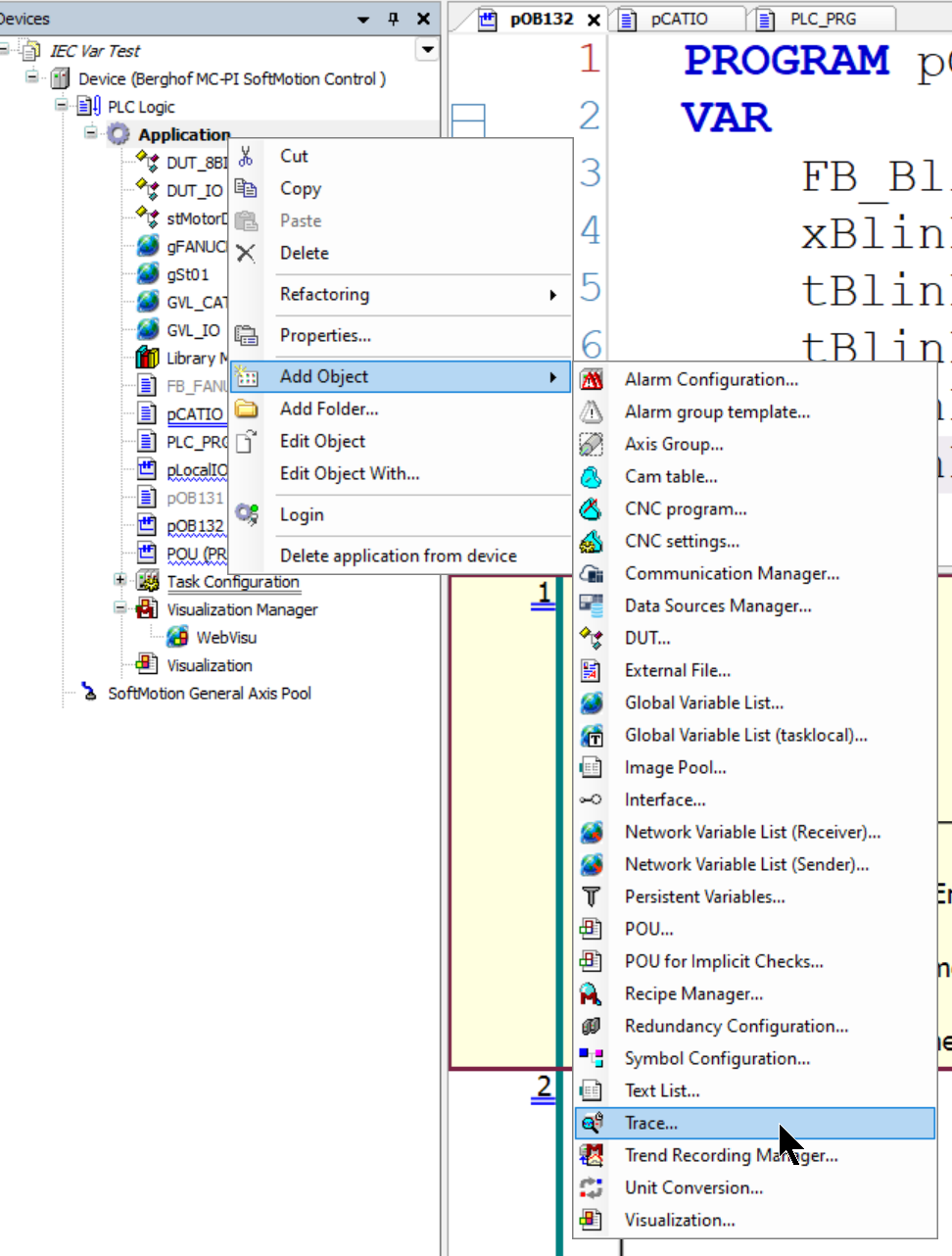

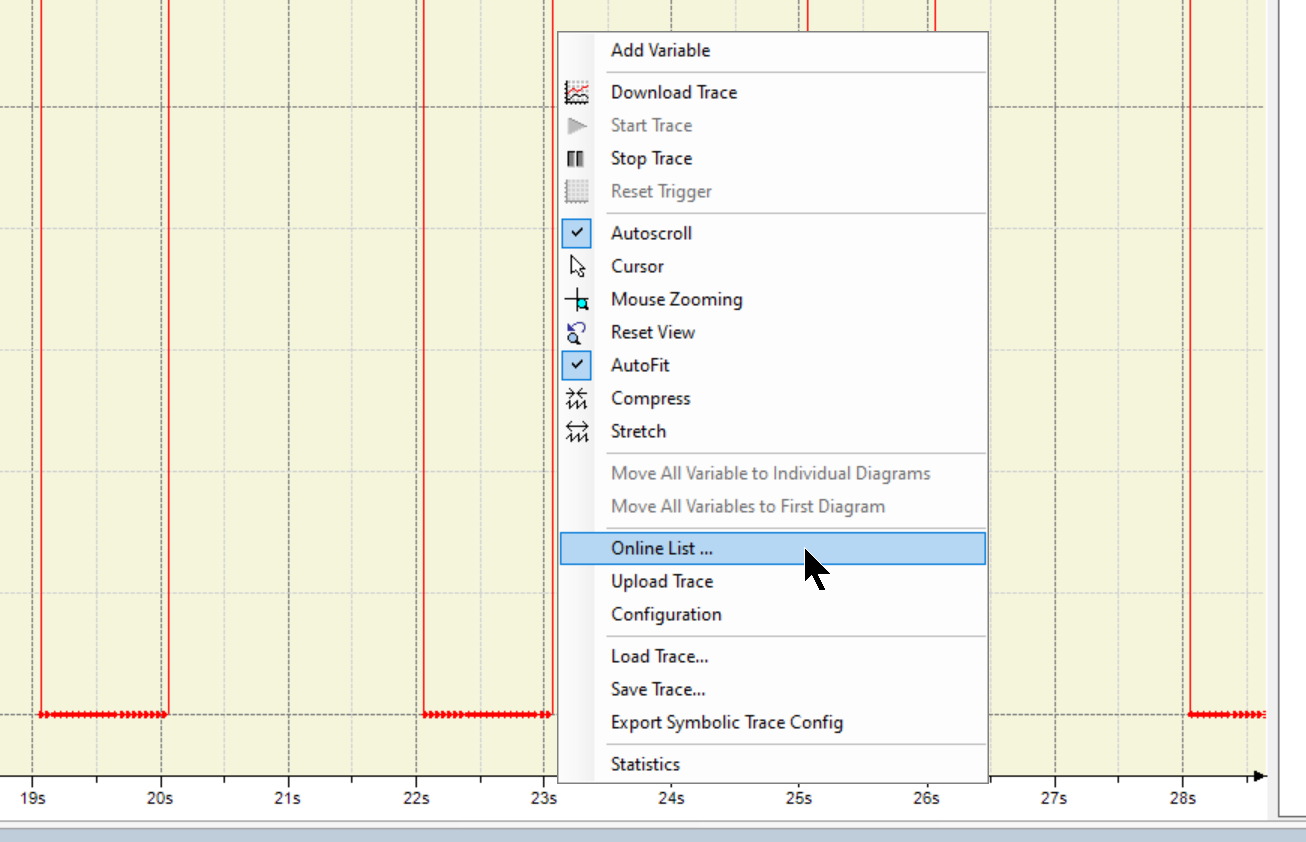

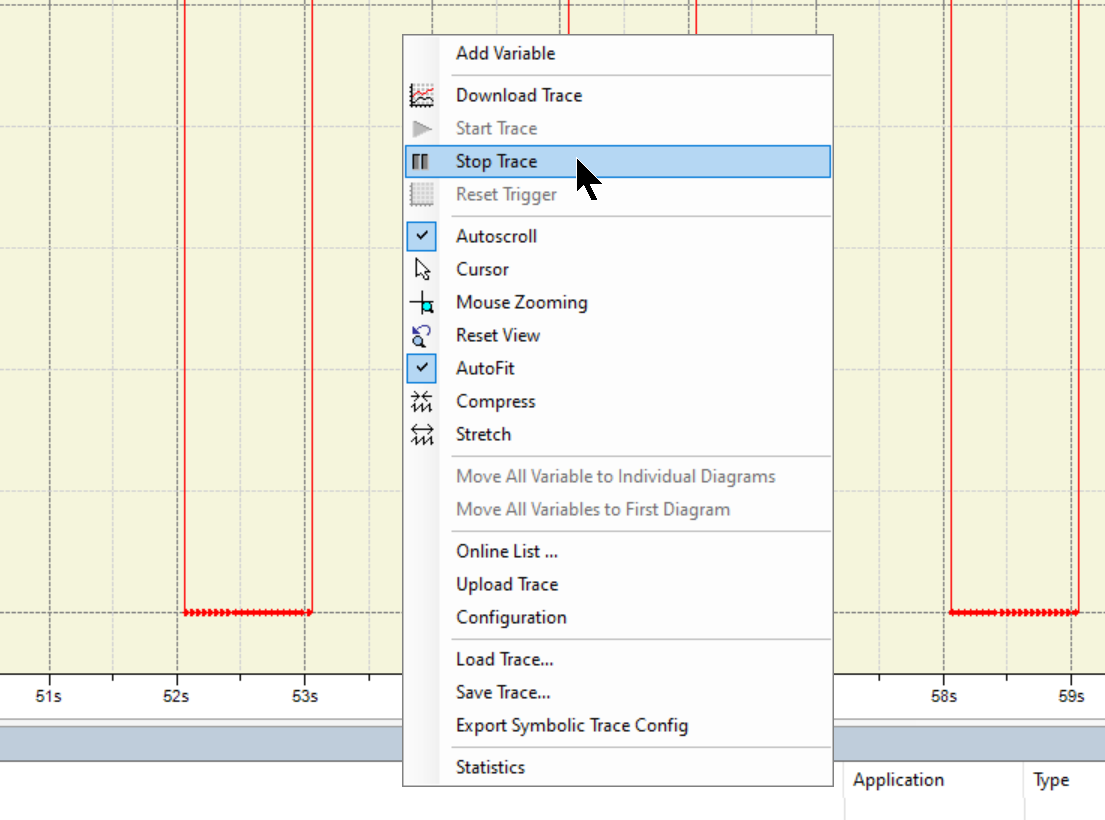

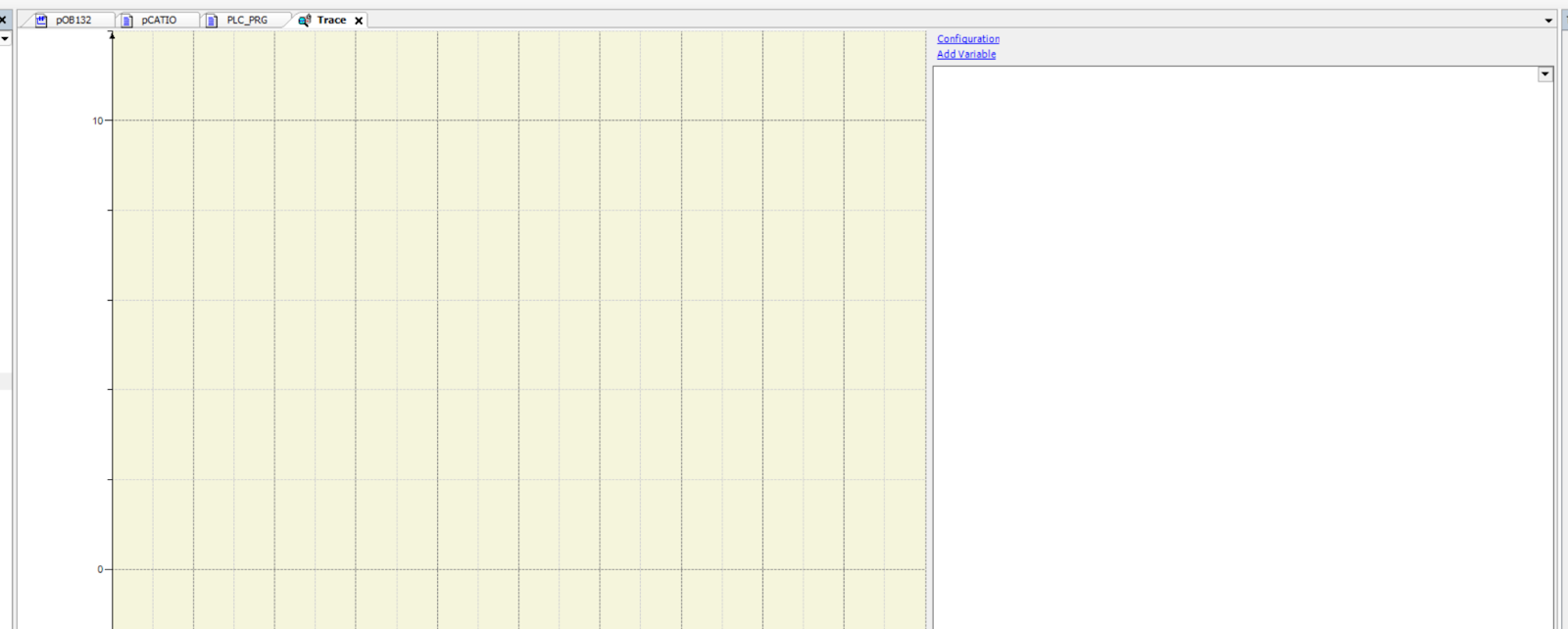

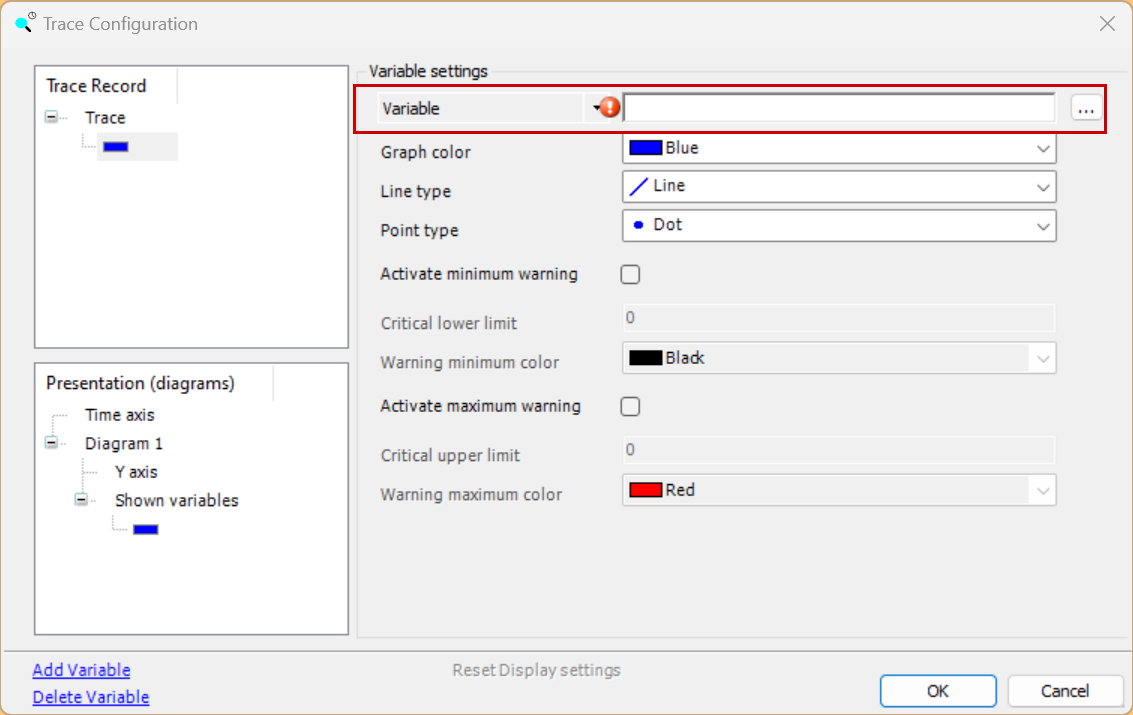

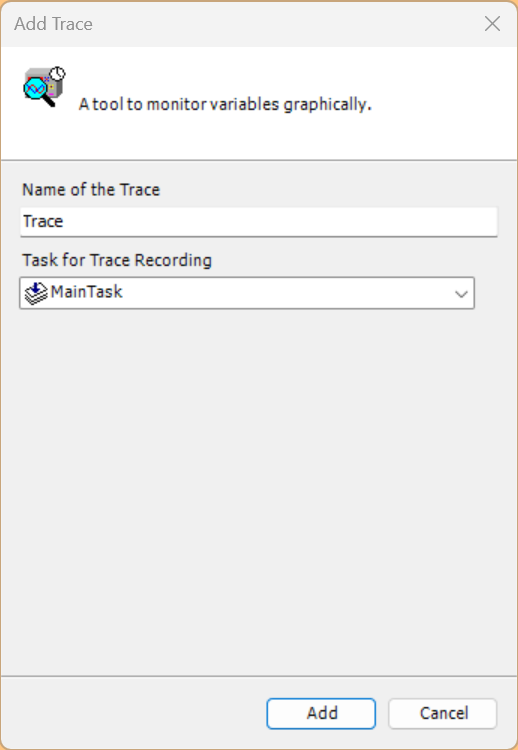

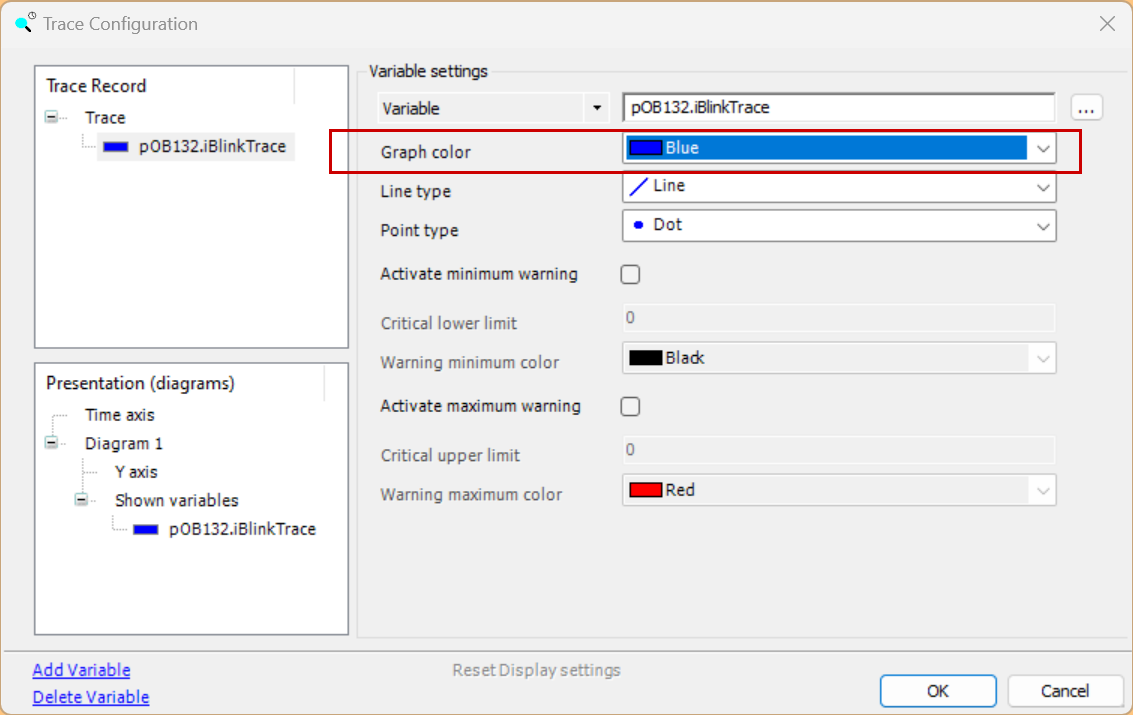

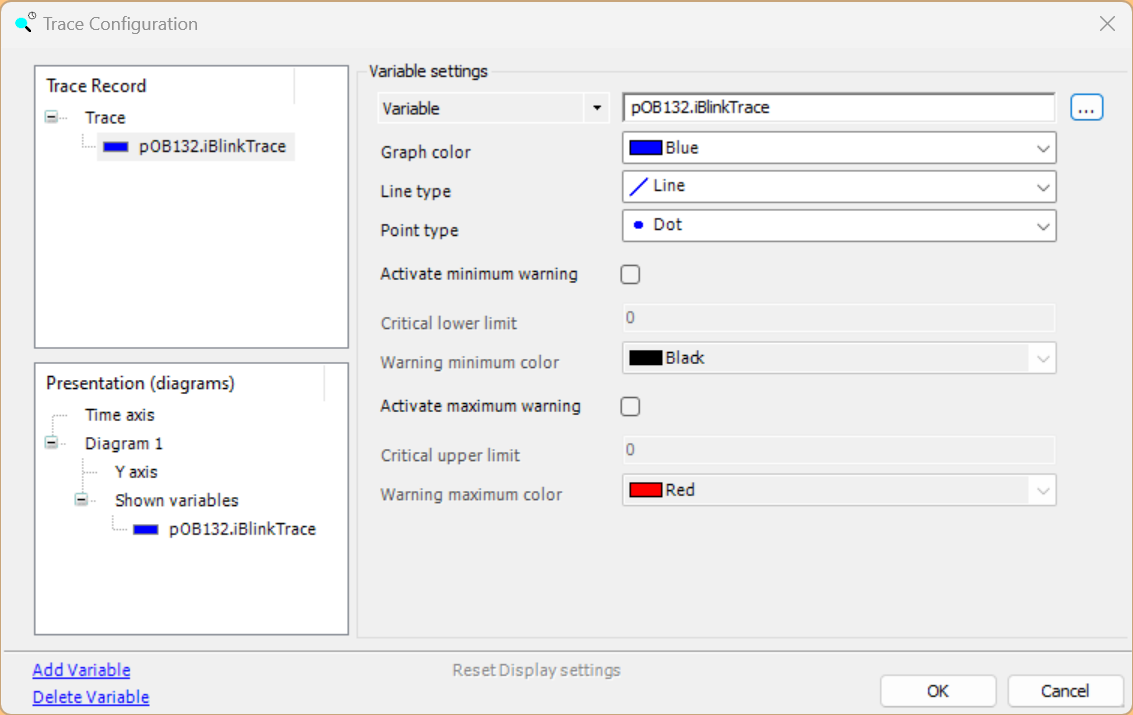

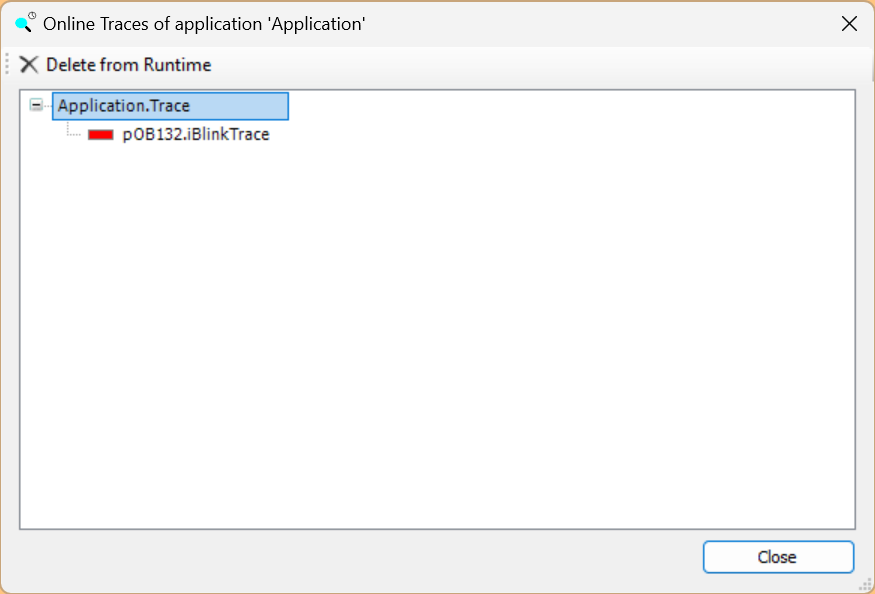

次はCodesysのTrace機能を紹介します。

Program

VAR

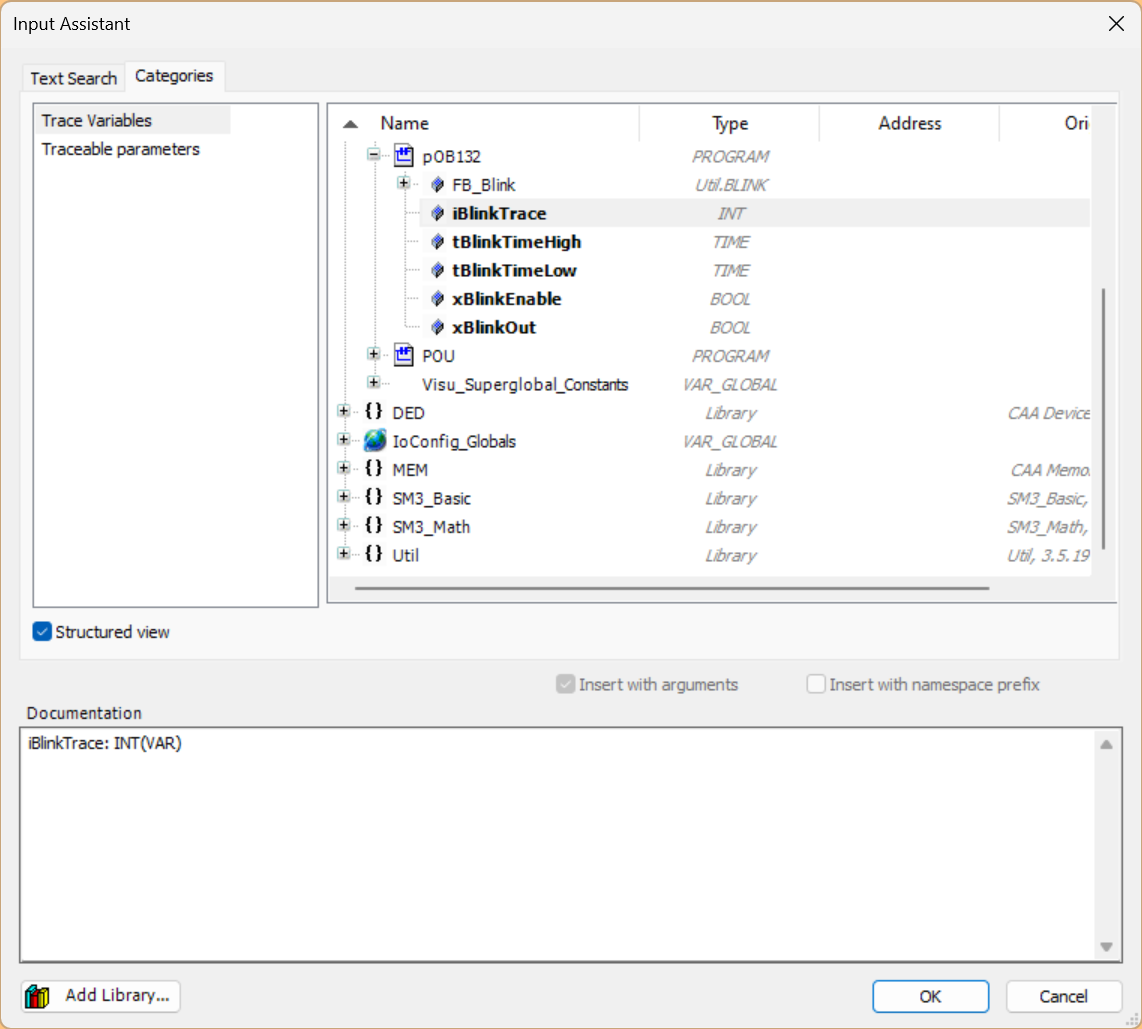

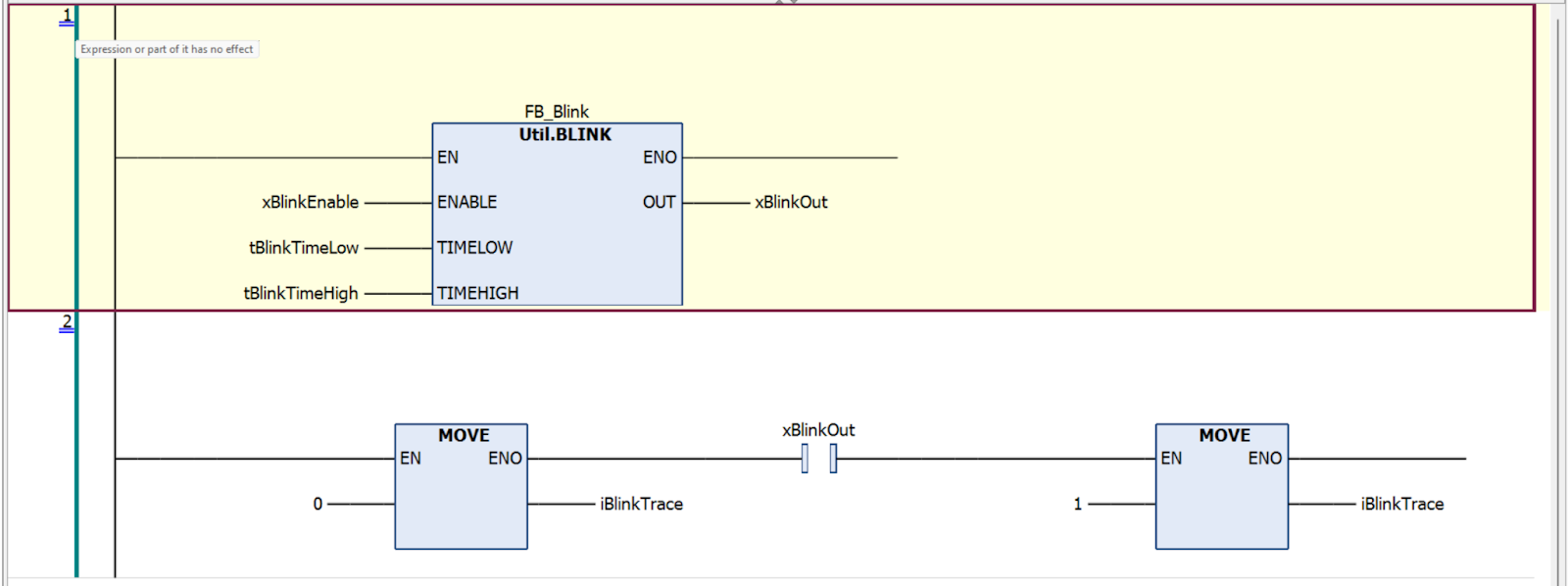

Trace表示用のiBlinkTrace変数を追加します。

PROGRAM pOB132
VAR
FB_Blink:Util.BLINK;
xBlinkEnable:BOOL;
tBlinkTimeLow:TIME:=T#1S;
tBlinkTimeHigh:TIME:=T#2S;
xBlinkOut:BOOL;
iBlinkTrace:INT;
END_VAR
