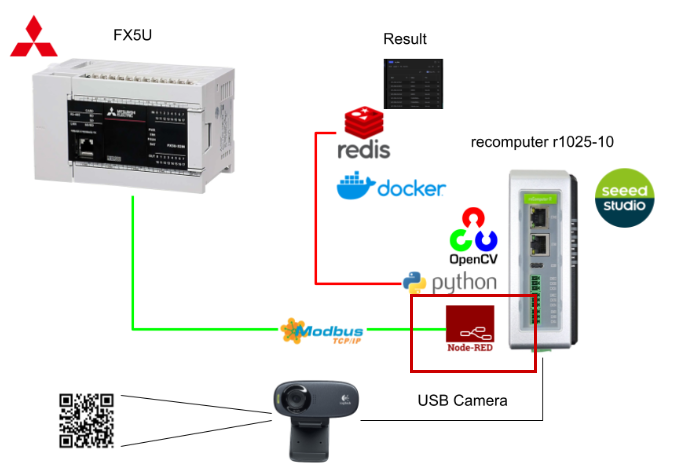

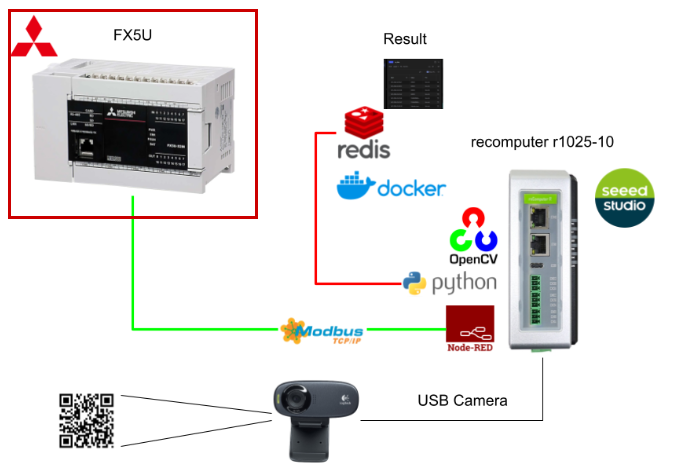

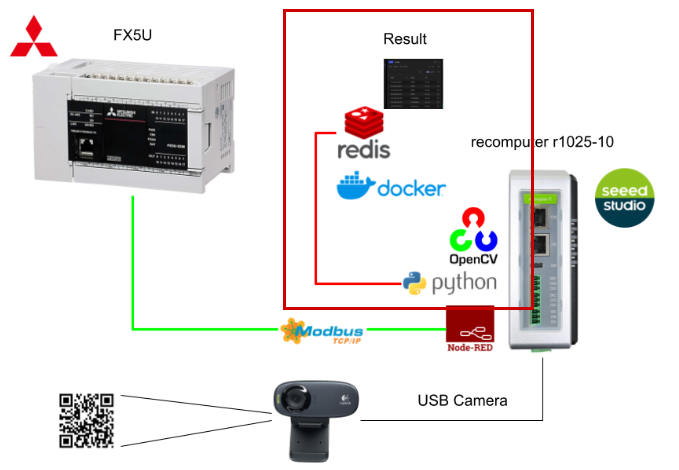

Project#簡単なQRコード読み込むアプリケーション作ろう

今回の記事ではUSBカメラでPythonとOpencvを使用してQR Codeを読みこみます。そしてQR Codeの結果をDocker上にあるRedis Serverに保存し、またModbus TCP経由で三菱FX5Uから撮影のトリガーとQR Codeの内容を転送するようにします。

さ、FAを楽しもう。

Reference Link

http://soup01.com/ja/category/database/redis/

PhoenixContact#AXL F BK ETH EFを使ってみよう
EXOR#Part16_Modbus TCP Clientを使ってみよう

Implementation

Python Side

最初にSeeed Stuidoのrecomputer R1025-10にPython Scriptを書きます。

Install packages

まずpipを使用しPythonパッケージをインストールします。

redis

こちらのコマンドでredis ServerにアクセスするPython Packagesをインストールします。

https://redis.io/docs/latest/develop/clients/redis-py/

pip install redis

こちらはredis Packageを使用しredis Serverをアクセスするサンプルコードになります。

import redis

#
host=’192.168.13.159′
port=6379
decode_responses=True
r=redis.Redis(host=host,port=port,decode_responses=decode_responses)
hash_key=”qr_data”

r.hset(hash_key,”2024-07-27-2″,”www.abc..jp1″)

redis_qrhashkey=’qr_data’

opencv

こちらのコマンドでOpencv のPython Packagesをインストールします。

https://pypi.org/project/opencv-python/

pip install opencv-python

pymodbus

こちらのコマンドでModbus TCP 通信 のPython Packagesをインストールします。

https://pymodbus.readthedocs.io/en/latest/

Scripts

こちらは今回記事で作成したScriptsです。

import cv2
import struct
from pymodbus.client import ModbusTcpClient
from datetime import datetime
import signal
import sys
from time import sleep
import redis
def signal_handler(sig, frame):
        print(‘You pressed Ctrl+C!’)
        client.close()
        print(“Client is closed..”)
        sys.exit(0)

def capture_photo_from_webcam(save_path):
        cap = cv2.VideoCapture(0)
        if not cap.isOpened():
                print(“Cannot open camera”)
                return
        ret,frame=cap.read()

        if not ret:
                print(“Cannot grab frame”)
        else:
                cv2.imwrite(save_path, frame)
                print(f”Image saved as {save_path}”)
        cap.release()

server_ip=”127.0.0.1″
server_port=11502redis_host=’192.168.13.159’redis_port=6379redis_decode_responses=Trueredis_qrhashkey=’qr_data’
client = ModbusTcpClient(server_ip, port=server_port)
r=redis.Redis(host=redis_host,port=redis_port,decode_responses=redis_decode_responses)
triggered=False
register_backup=0
register=0
registers = []
zero_data = [0] * 99
signal.signal(signal.SIGINT, signal_handler)
if client.connect():
        while True:
                sleep(0.05)
                result=client.read_holding_registers(200,1)
                now=datetime.now()
                dt_string = now.strftime(“%d-%m-%Y-%H-%M-%S”)
                image_path=(‘/home/recomputer/Pictures/captured_’+dt_string+’_image.png’)
                if not result.isError():
                        print(“Register:”,result.registers[0])
                        register=result.registers[0]
                        if result.registers[0] != register_backup:
                                register_backup=result.registers[0]
                                if result.registers[0] ==1:
                                        triggered=True
                                        print(“triggerred..”)
                                        response = client.write_registers(1,[2])
                else:
                        print(“Error..”)
                        response = client.write_registers(1,[90])
                if triggered:
                        client.write_registers(2, zero_data)
                        print(“—Reset all registers..—“)
                        capture_photo_from_webcam(image_path)
                        print(“–Capature..–“)
                        now=datetime.now()
                        print(“–Read Images..–“)
                        image = cv2.imread(image_path)
                        detector = cv2.QRCodeDetector()
                        data, vertices_array, _ = detector.detectAndDecode(image)

                        if vertices_array is not None:
                                print(data)
                                response = client.write_registers(1,[3])
                        else:
                                data=”ERROR”
                                response = client.write_registers(1,[91])
                        registers=[]                       r.hset(redis_qrhashkey,dt_string,data)
                        byte_data = data.encode(‘ascii’)
                        for i in range(0, len(byte_data), 2):
                                two_bytes = byte_data[i:i+2]
                                if len(two_bytes) == 1:
                                        two_bytes += b’\x00′
                                registers.append(struct.unpack(‘>H’, two_bytes)[0])

                                response = client.write_registers(2, registers)
                        print(“—-“)
                        triggered=False
        client.close()
        print(“Disconnect..”)

Import librarys

最初はOpencv・Modbus・Redisなど必要なライブラリをImportします。

import cv2import structfrom pymodbus.client import ModbusTcpClientfrom datetime import datetimeimport signalimport sysfrom time import sleepimport redis

Handle Ctrl+C

こちらはTerminalでCtrlx+Cを押したときの処理になります。

def signal_handler(sig, frame):
        print(‘You pressed Ctrl+C!’)
        client.close()
        print(“Client is closed..”)
        sys.exit(0)

Capture WebCam Frame

こちらはOpencvライブラリを使用しWebカメラをトリガーし、写真を撮影するプログラムです。

def capture_photo_from_webcam(save_path):
        cap = cv2.VideoCapture(0)
        if not cap.isOpened():
                print(“Cannot open camera”)
                return
        ret,frame=cap.read()

        if not ret:
                print(“Cannot grab frame”)
        else:
                cv2.imwrite(save_path, frame)
                print(f”Image saved as {save_path}”)
        cap.release()

Configure ModbusTCP/redis Server Connection

こちらはModbus TCP Serverとredis Data Serverの接続設定になります。

server_ip=”127.0.0.1″server_port=11502redis_host=’192.168.13.159’redis_port=6379redis_decode_responses=Trueredis_qrhashkey=’qr_data’
client = ModbusTcpClient(server_ip, port=server_port)r=redis.Redis(host=redis_host,port=redis_port,decode_responses=redis_decode_responses)

Init the variables

Modbus TCP Serverに読み書きするレジスタを初期化します。

triggered=False
register_backup=0
register=0
registers = []
zero_data = [0] * 99
signal.signal(signal.SIGINT, signal_handler)

Read Holding Registers

Modbus TCP Serverに接続成功した場合、Modbus TCP ServerにHolding レジスタ値を取得します。

if client.connect():
        while True:
                sleep(0.05)
                result=client.read_holding_registers(200,1)
                now=datetime.now()
                dt_string = now.strftime(“%d-%m-%Y-%H-%M-%S”)

Configure Path

画像の保存先を生成します。

image_path=(‘/home/recomputer/Pictures/captured_’+dt_string+’_image.png’)

Get Data via Modbus Result if OK

Modbus TCP Serverのレジスタ読み成功の場合、該当するレジスタ=1なら写真の撮影動作をトリガーします。

if not result.isError():
                        print(“Register:”,result.registers[0])
                        register=result.registers[0]
                        if result.registers[0] != register_backup:
                                register_backup=result.registers[0]
                                if result.registers[0] ==1:
                                        triggered=True
                                        print(“triggerred..”)
                                        response = client.write_registers(1,[2])
                else:
                        print(“Error..”)
                        response = client.write_registers(1,[90])

Trigger the capture method

capture_photo_from_webcamのMethodを実行し写真を撮影し、QRCodeDetectorでQR Codeを取り出します。

                if triggered:
                        client.write_registers(2, zero_data)
                        print(“—Reset all registers..—“)
                        capture_photo_from_webcam(image_path)
                        print(“–Capature..–“)
                        now=datetime.now()
                        dt_string = now.strftime(“%d/%m/%Y %H:%M:%S”)
                        print(“–Read Images..–“)
                        image = cv2.imread(image_path)
                        detector = cv2.QRCodeDetector()
                        data, vertices_array, _ = detector.detectAndDecode(image)

Transfer the Result via modbus

QR Codeの読み結果をModbus TCP Serverに書き込みます。

if vertices_array is not None:
                                print(data)
                                response = client.write_registers(1,[3])
                        else:
                                data=”ERROR”
                                response = client.write_registers(1,[91])                        r.hset(redis_qrhashkey,dt_string,data)
                        registers=[]
                        byte_data = data.encode(‘ascii’)
                        for i in range(0, len(byte_data), 2):
                                two_bytes = byte_data[i:i+2]
                                if len(two_bytes) == 1:
                                        two_bytes += b‘\x00’
                                registers.append(struct.unpack(‘>H’, two_bytes)[0])

                                response = client.write_registers(2, registers)
                        print(“—-“)
                        triggered=False

Close the connection

最後はModbus TCP 接続を切断します。

        client.close()
        print(“Disconnect..”)

Node-Red Side

次はSeeed Stuidoのrecomputer R1025-10にNode-RedのFlowを構築します。

Install Node

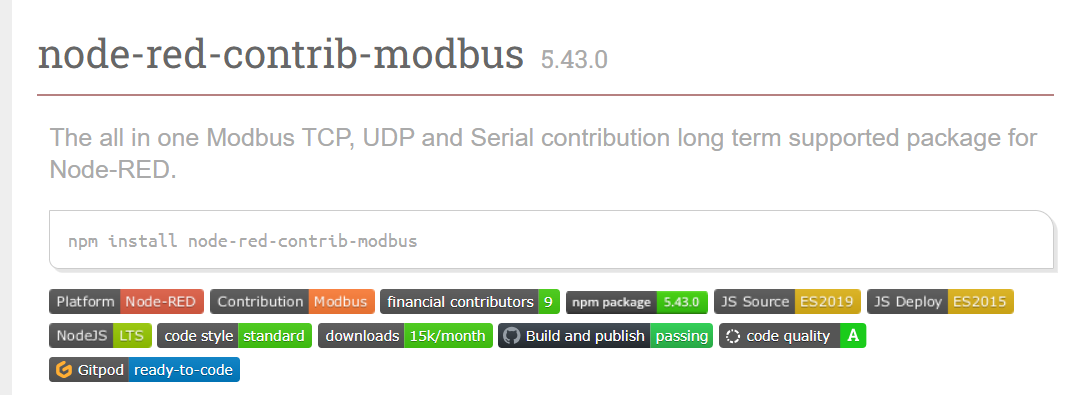

今回Node-redで使用するのはnode-red-contrib-modbus ノードです。

https://flows.nodered.org/node/node-red-contrib-modbus

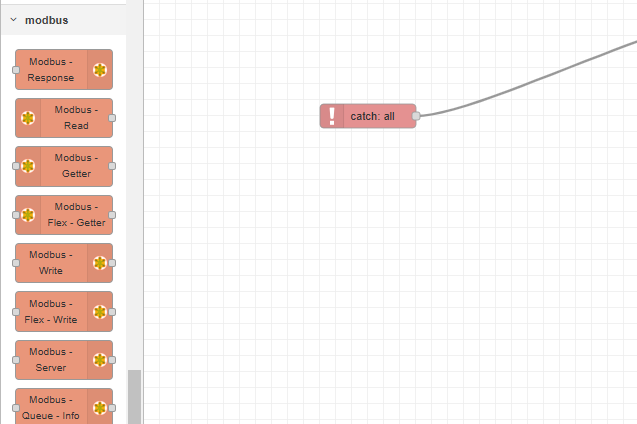

node-red-contrib-modbusがインストール完了したら”Modbus”のノードが追加されます。

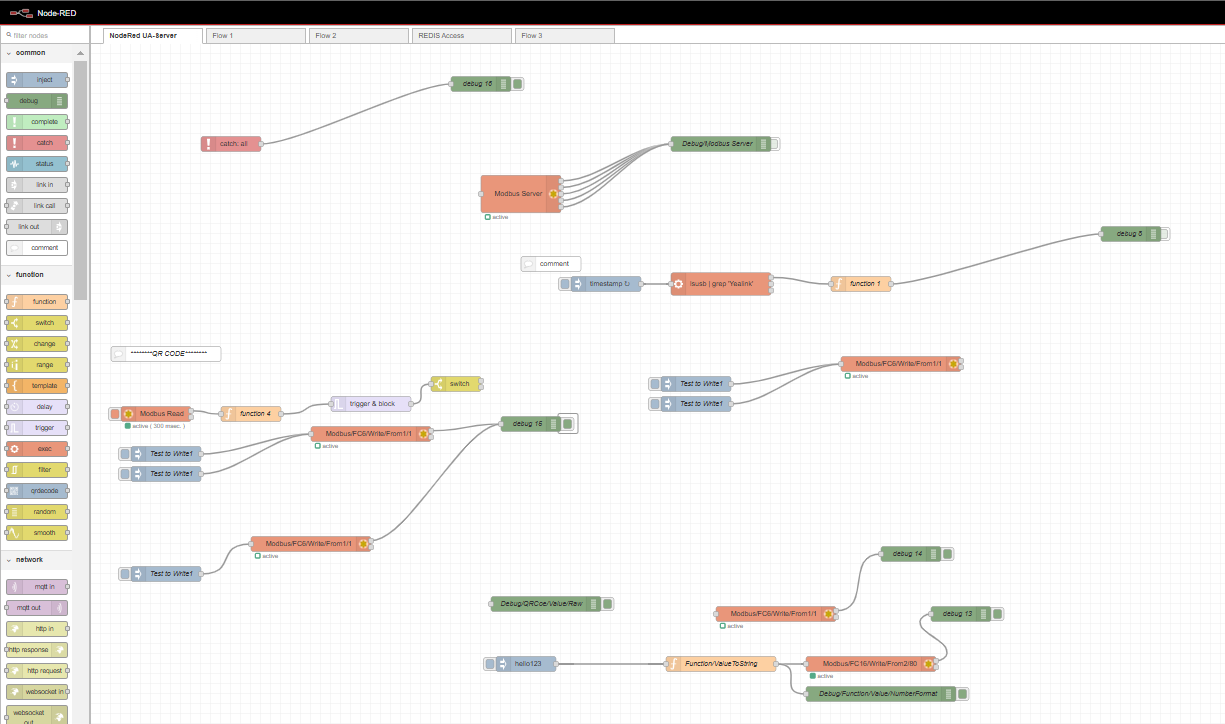

Flow

こちらは今回記事で使用したFlowです。

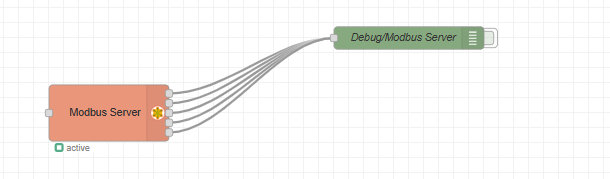

Modbus Server

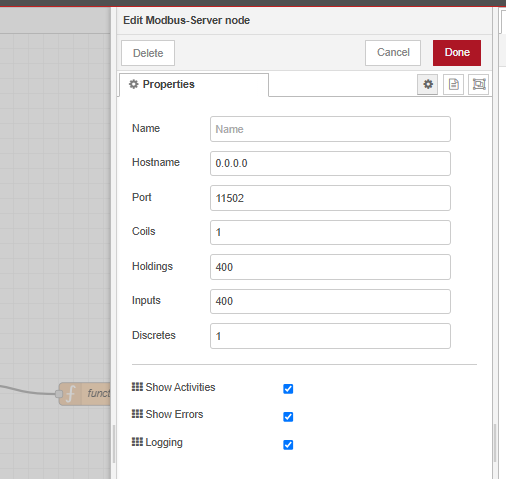

Modbus Server NodeをFlowに追加し、Node-Red内にModbus Serverを立ち上げます。

Hostname=0.0.0.0に設定し、Host IPを使用します。

Portはアプリケーションに合わせて設定してください。

また、Coil/Holdings/Inputs/Discretes のレジスタ数を設定していきましょう。

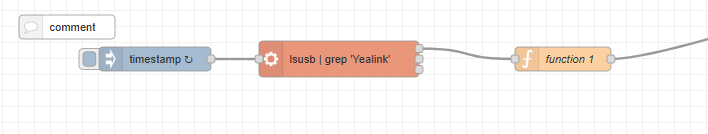

Check USB Camera

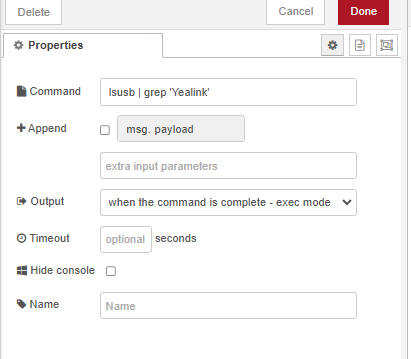

次はSystem commandをFlowに追加し、USBカメラがインストールされているかをCheckしていきましょう。

lsusb コマンドでUSB Driverを検索し、grepコマンドで’Yealink’をFilter出します。

(今回記事で使用したカメラはYealink製なので、実際エッジデバイスにインストールしてるUSB Cameraに合わせてください。)

lsusb | grep ‘Yealink’

Mels FX5 Side

最後は三菱のFX5U側でModbus TCP Server接続の設定を行います。

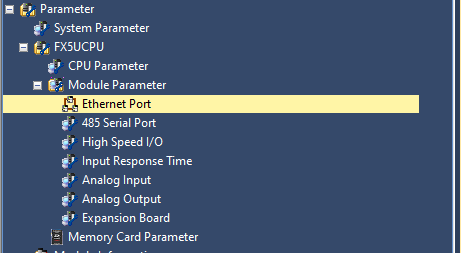

Ethernet Setting

GXWORKS3を起動し、Module Parameter>Ethernet Portをクリックします。

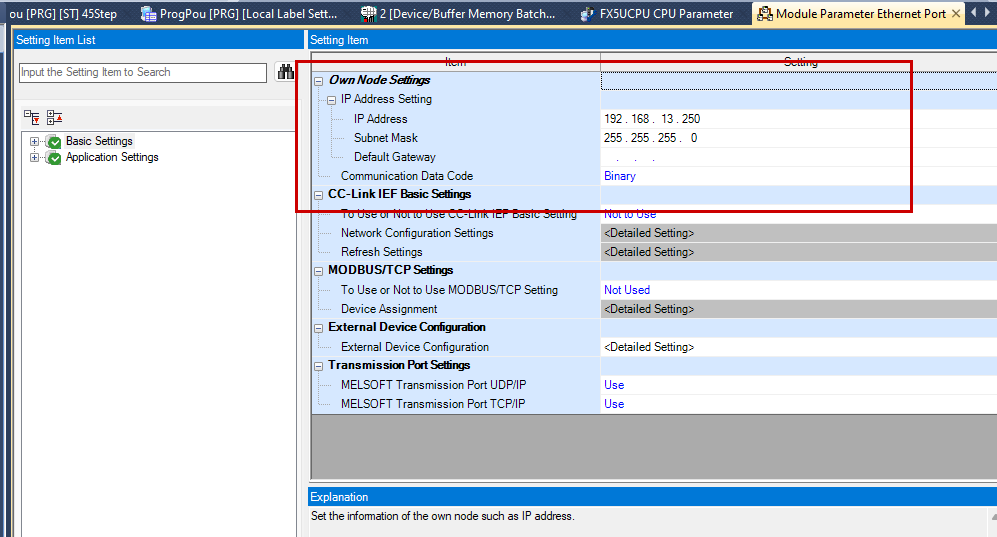

IP Address

FX5U本体のIPアドレスを設定します。

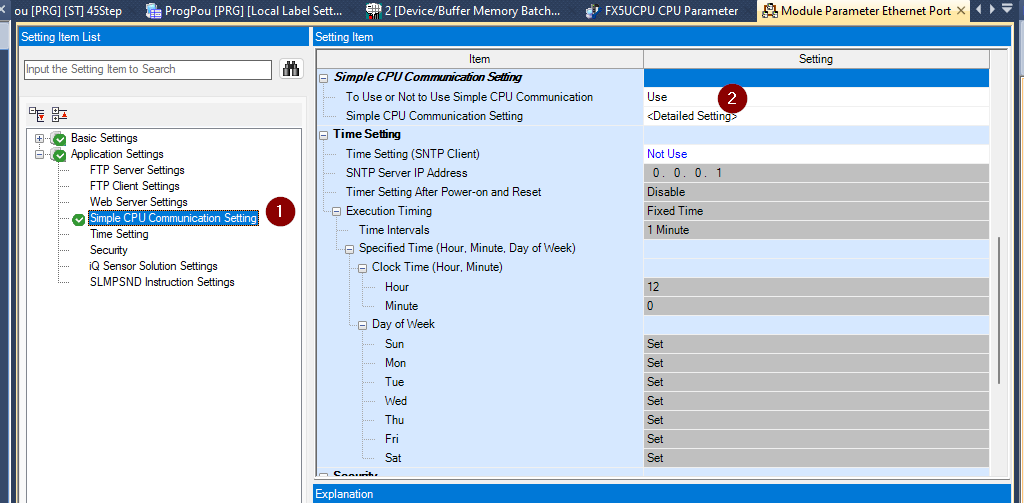

Simple CPU Communication Setting

次はSimple CPU Communication Settingをクリックし、Modbus TCP接続の設定を行います。

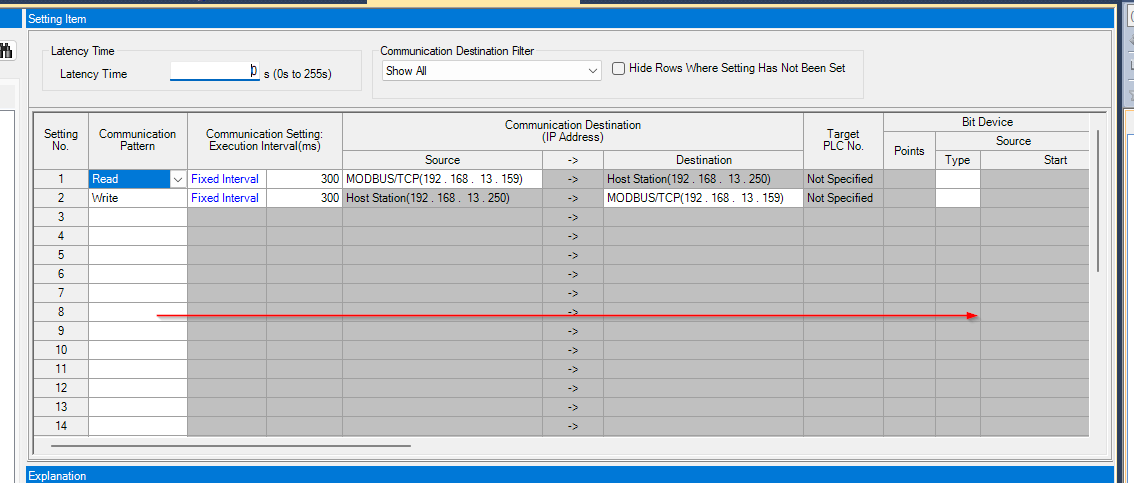

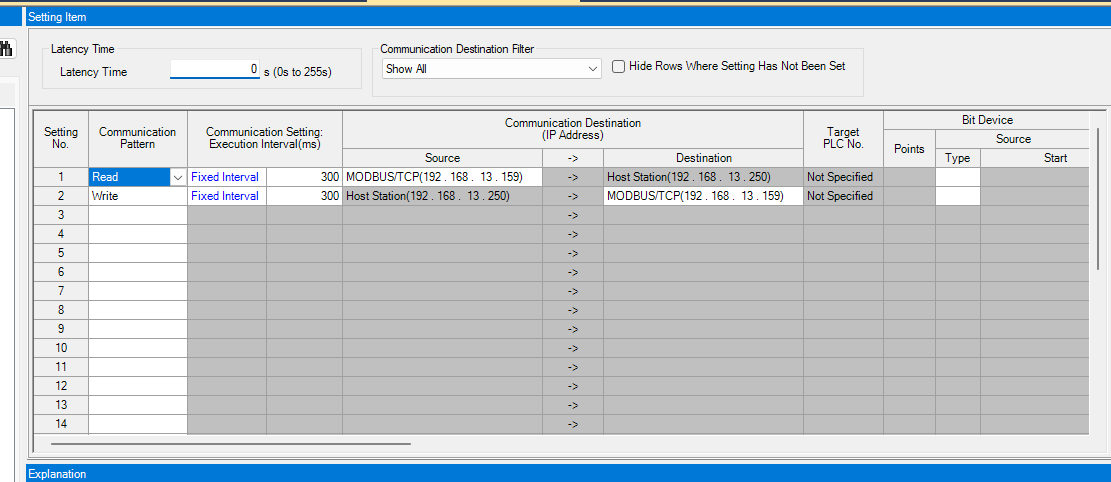

こちらはSimple CPU Communicationの設定画面です。

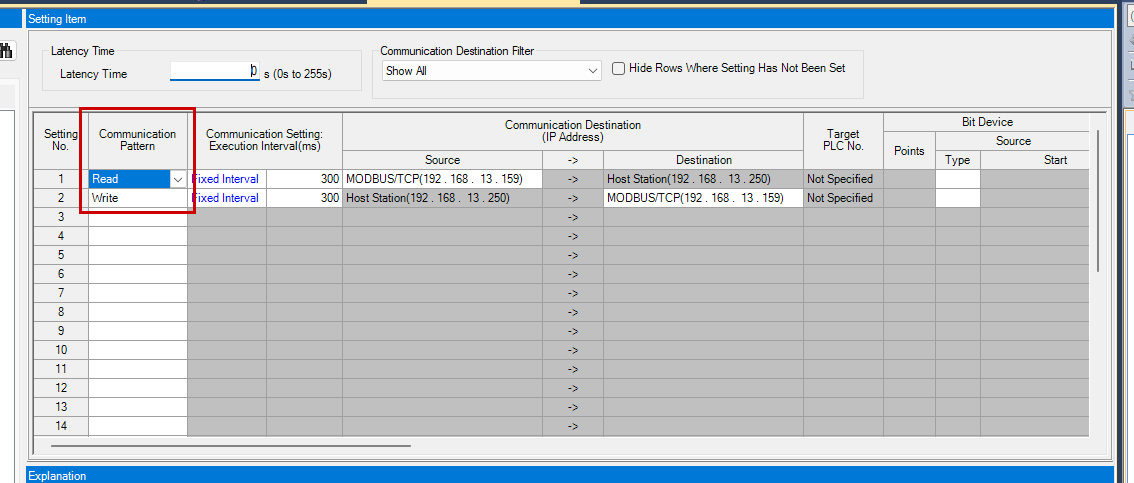

Communication Pattern

Communication PatternはRead/Write1つずつを追加します。

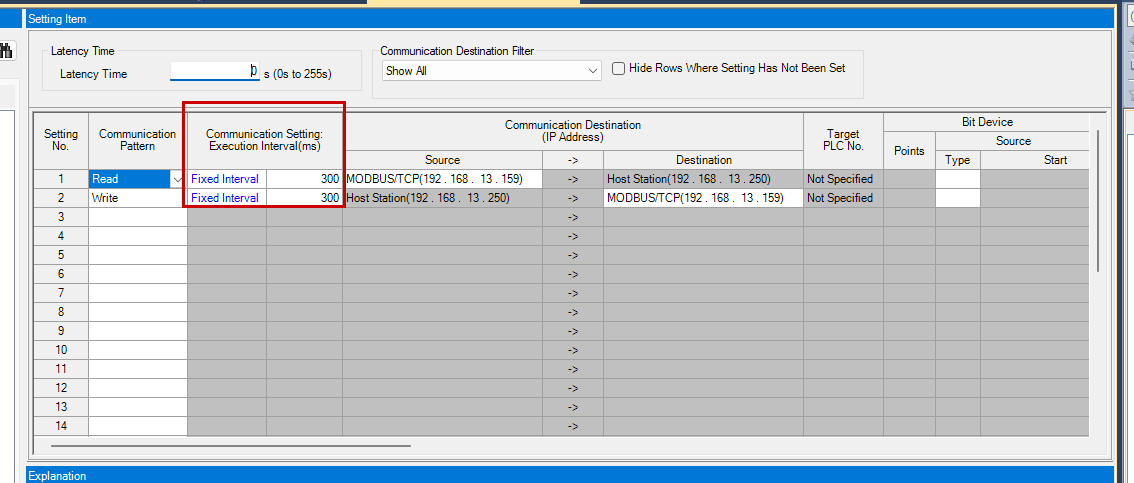

Communication Setting

Communication Settingを”Fixed Interval”に設定し、定周期でModbus TCP Serverをアクセスします。

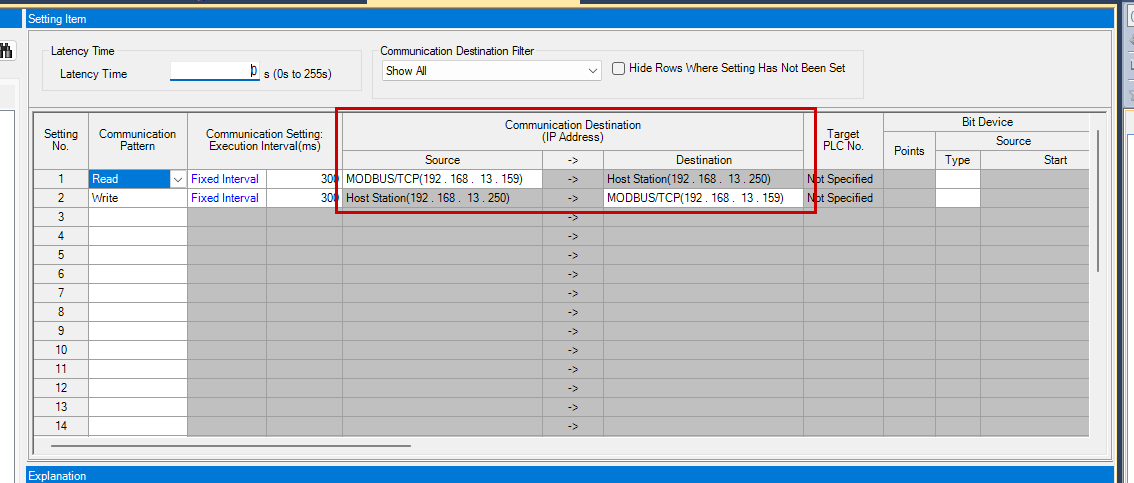

IP Address

IP Address欄ではModbus TCP ServerのIPになります。

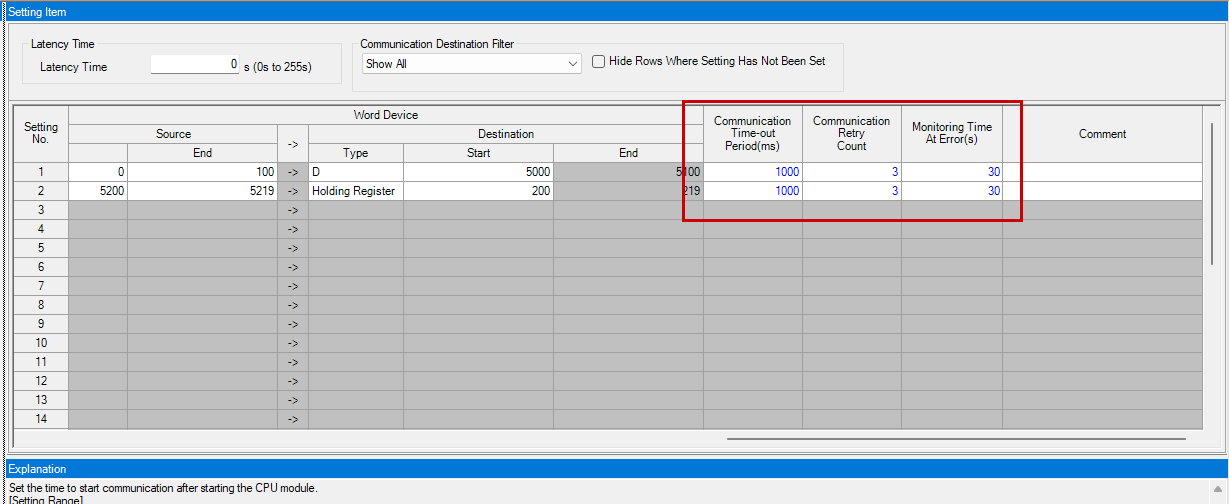

Holding Register Setting

次はHolding Register設定を行います。

TypeをHolding Registerに設定します。

Read=D5000から101個のHolding Register(0-100)を読み込みます。

Write=D5200から20個のHolding Registerを(200-219)書き込みます。

Communication Timeout Setting

通信エラー設定はネットワーク負荷に合わせて設定しましょう。

Save

最後はCommunication Settingを保存します。

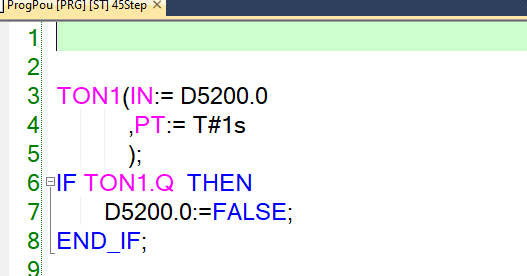

Program

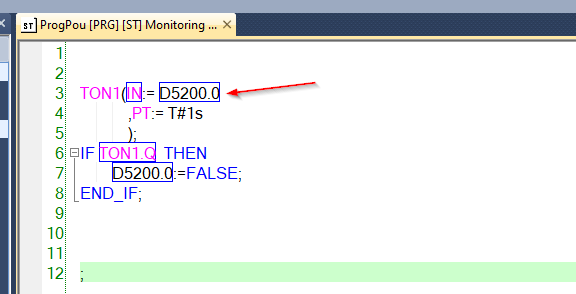

FX5Uに簡単なプログラムを作成し、カメラをTriggerしたら1秒後にリセットするようにします。

Result

このようにQR Codeを画面に移します。

三菱側でカメラの撮影トリガーをONします。

recomputer R1025-10に撮影した写真が保存できました。

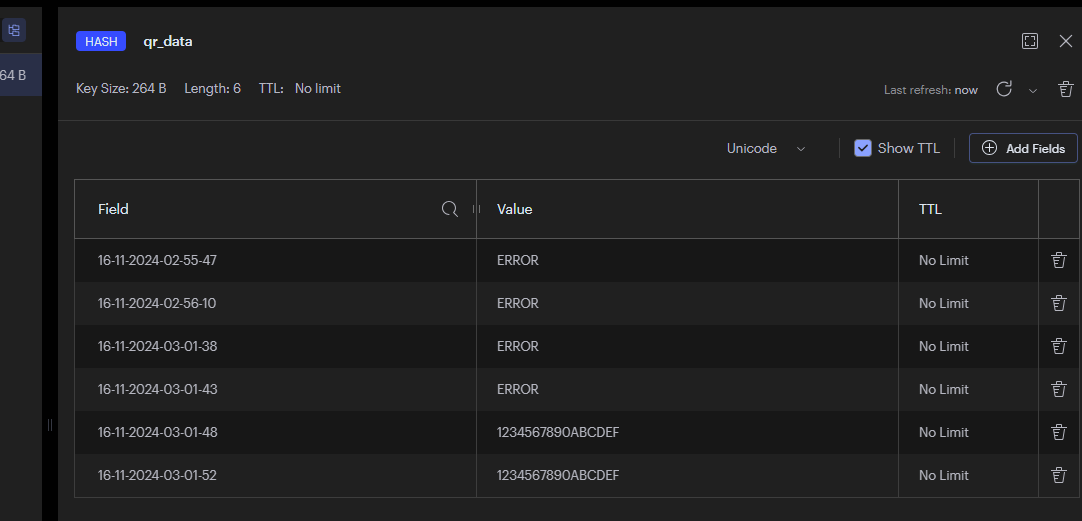

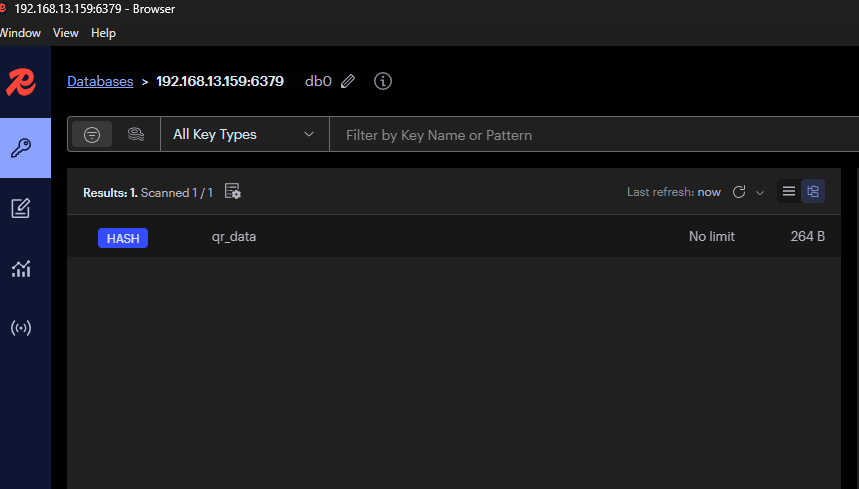

Redis InsightツールからQR Codeの結果が保存されたことも確認できました。

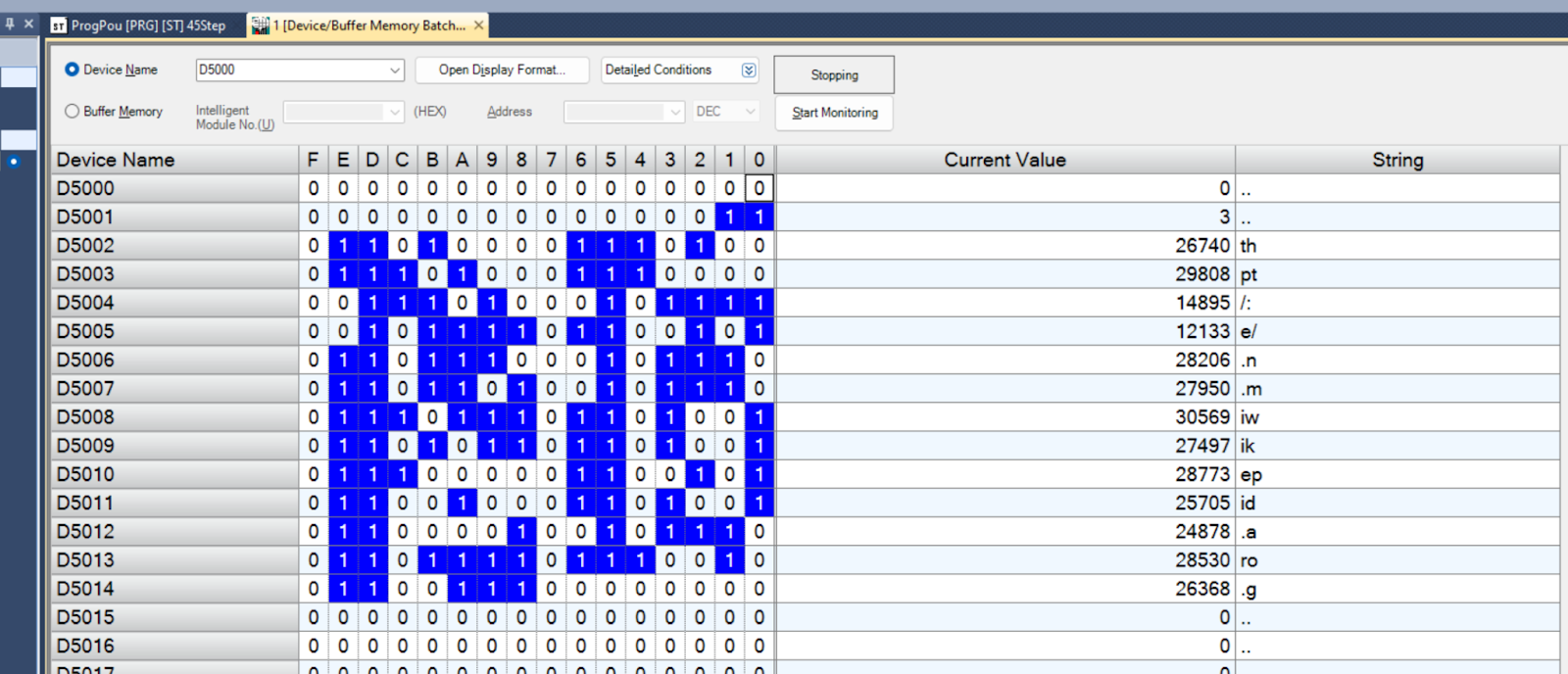

もちろん、FX5UのDメモリにもQR Code結果が格納されています。
