事前準備

WAGO のPFC ControllerのデータをBackupするには、最低限以下のデバイスを準備してください。

  • Micro SD カードx2
  • Card Reader

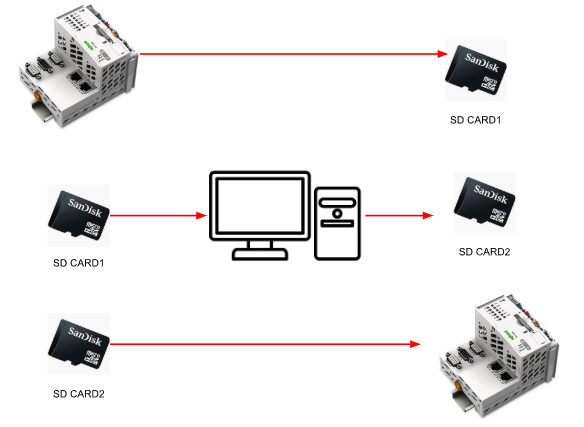

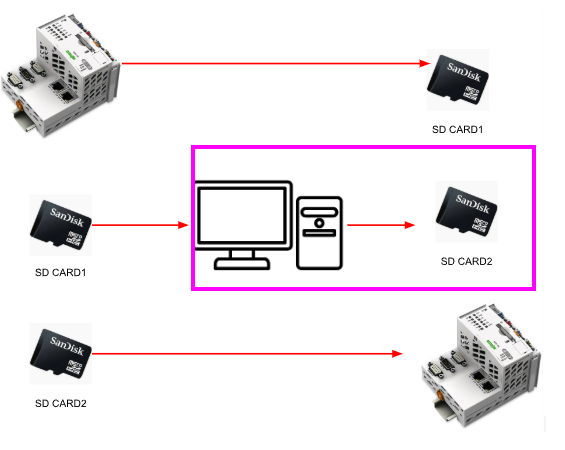

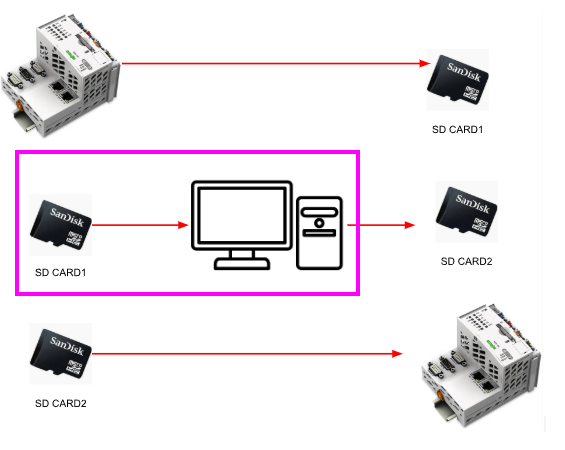

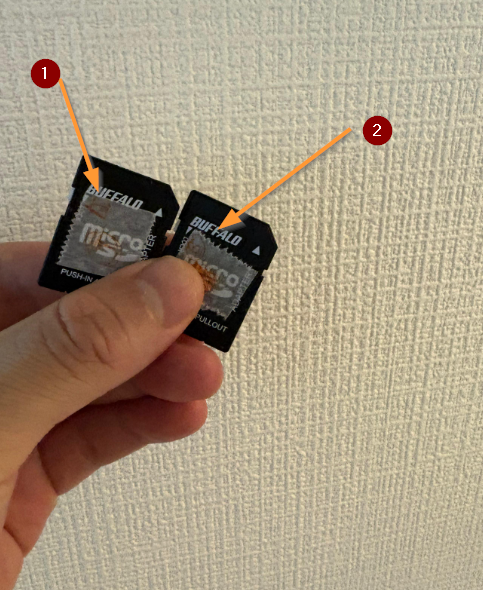

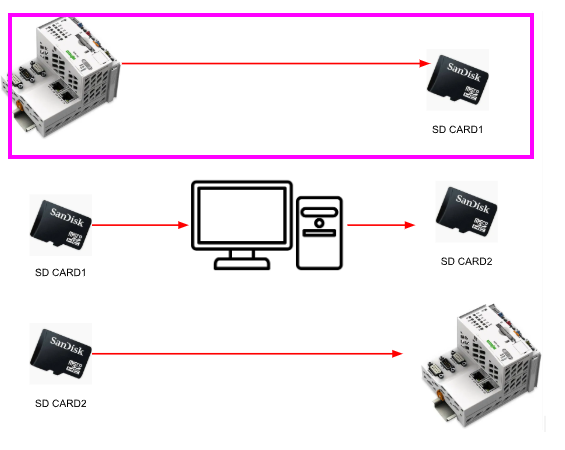

下図ではMicro SDカードをSD CARDのCoverに入れて、Card Readerにデータを読み書きするイメージです(自分のCard Reader古くてMicro SDカードのスロットがなかった)。

STEP01:データBackup、PFC Controller→SD Card

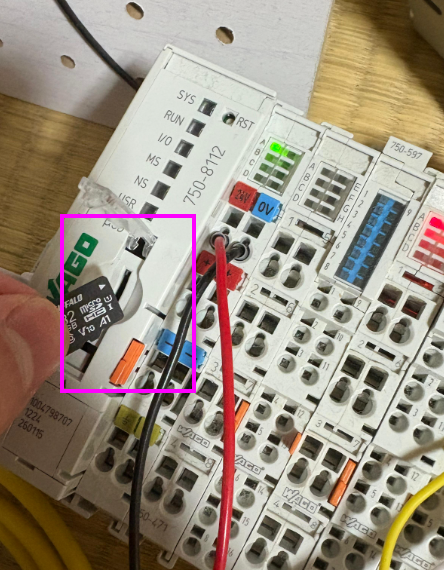

PFC Controllerが電源の入った状態でMicro SD Cardを挿入します。

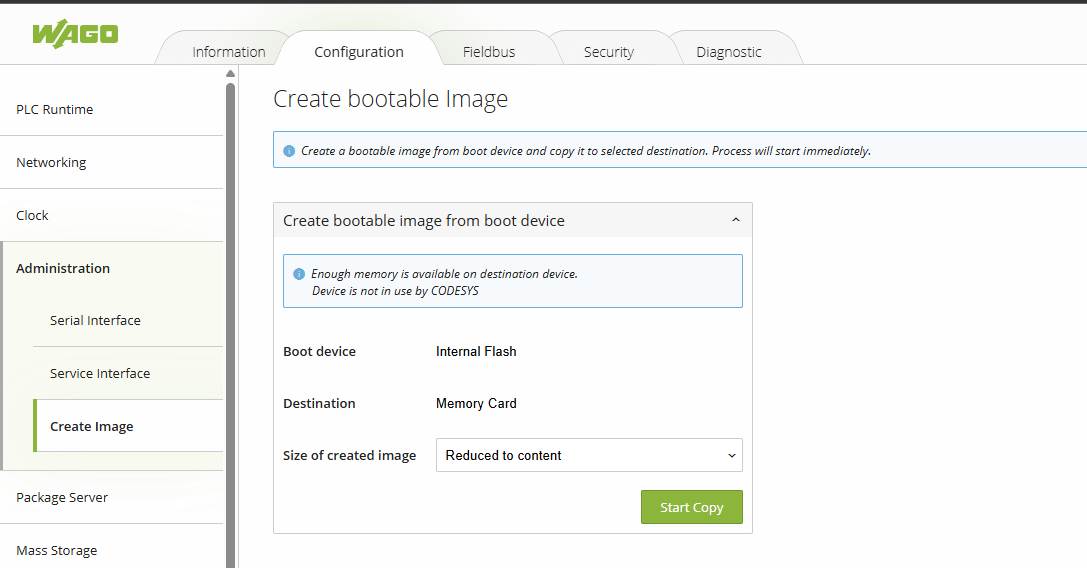

PFC ControllerのWeb Serverにアクセスし、Configuration→Administration→Create Imageのメニューを開きます。

次はBootイメージを作成します。

  • Boot deviceはInternal Flash(PFC Controller内部)
  • DestinationはMemory Card(先ほど挿入したMicro SD Card)
  • Size of create imageは”Reduced to content”、つまり最小限
  • Start CopyでBoot イメージをPFC Controller→Micro SD Cardに複製します。

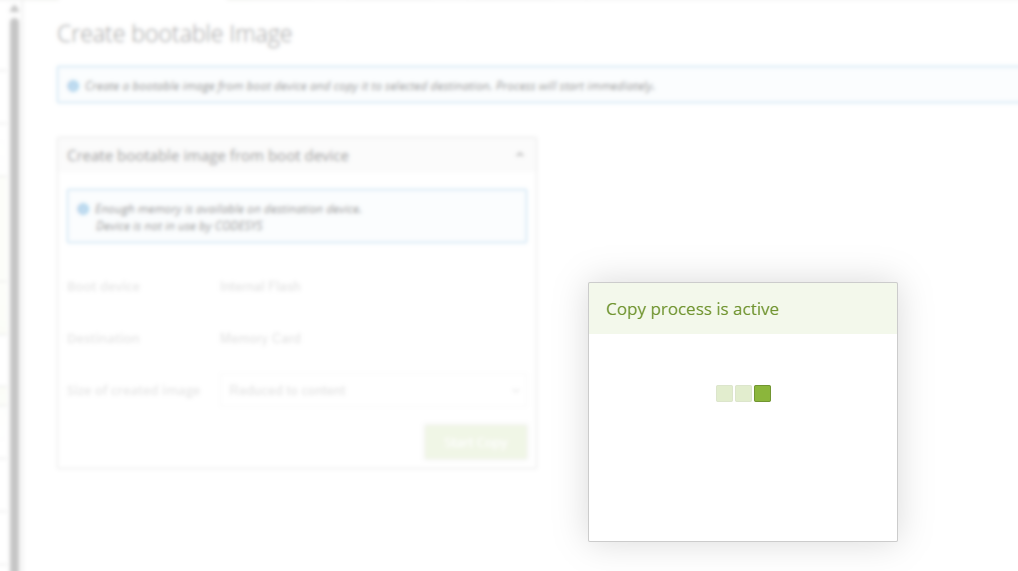

しばらく待ちます…Copy Processが完了したらSD CARDをそのまま取り出してください。

このBackup動作はCodesysプログラムも対象になります。

もちろんPFC ControllerのFile Systemのデータも全部Backupします。

STEP02:イメージFILEを作成する

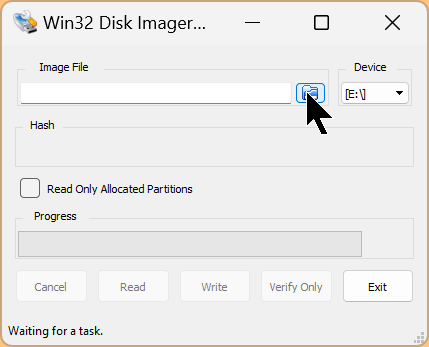

次は先程WEB ServerでCOPYしたBootイメージから.img FILEを生成します。SD CardをPCに挿入してください。今回の記事ではWin32 Disk Imagerツールを使用します。

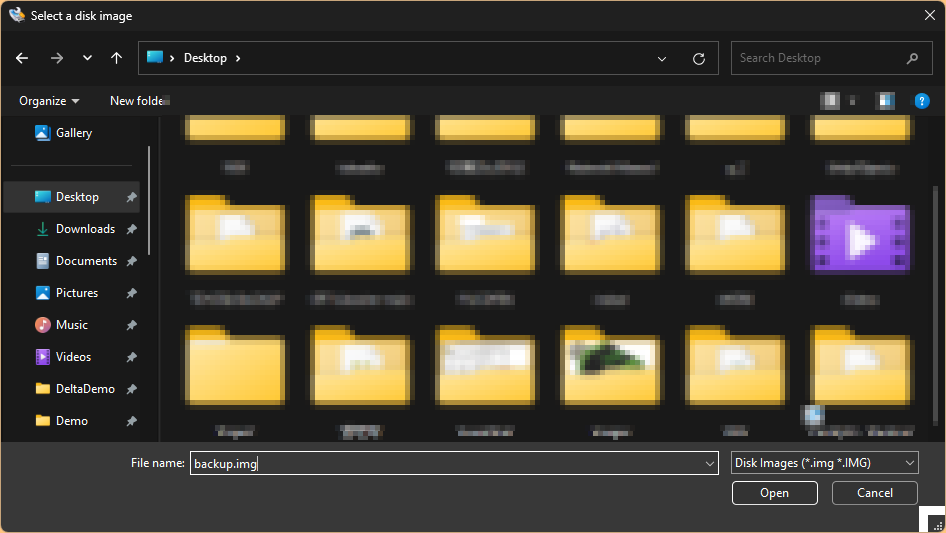

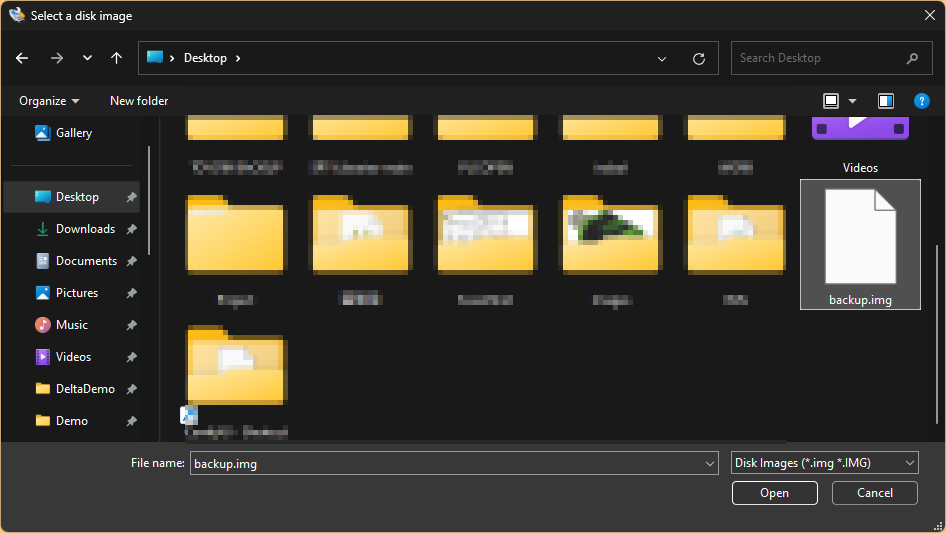

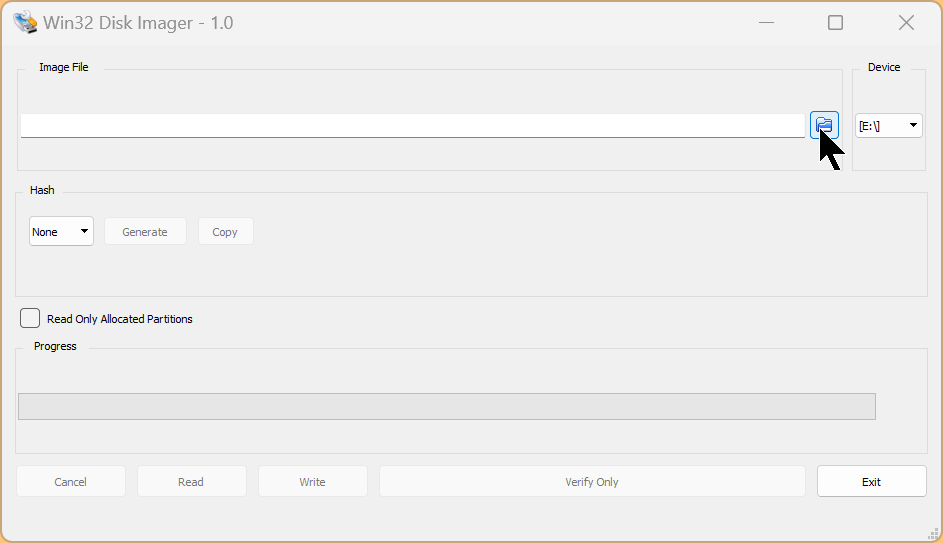

下図のICONをクリックし、Imageを読み込んだあとの保存先を設定します。

今回の記事ではBackup.imgに設定します。

Done!

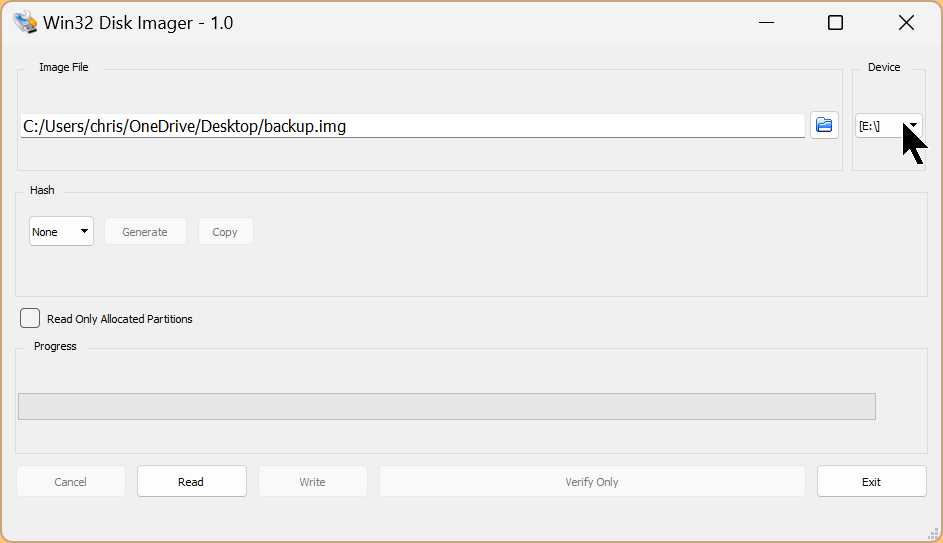

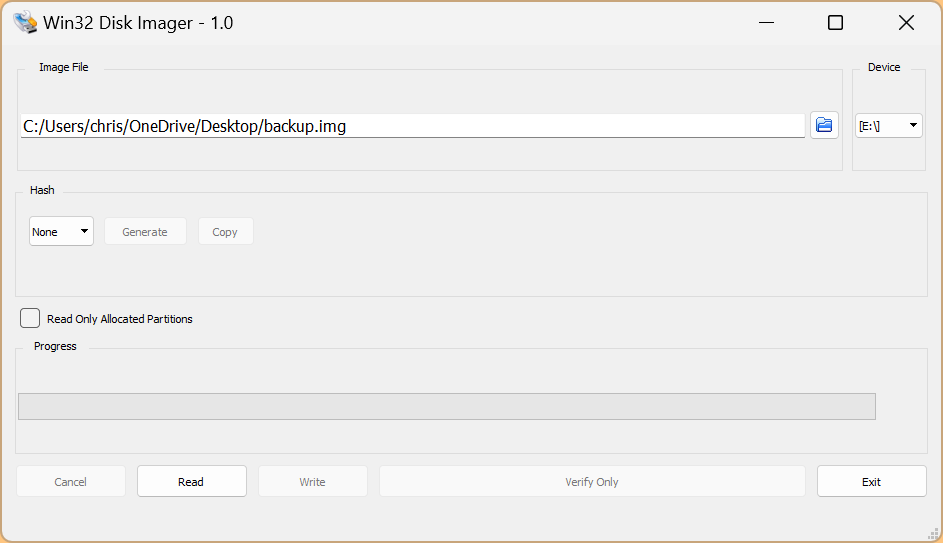

WAGO WEB ServerからCOPYしたBoot Image File Driveを設定します。

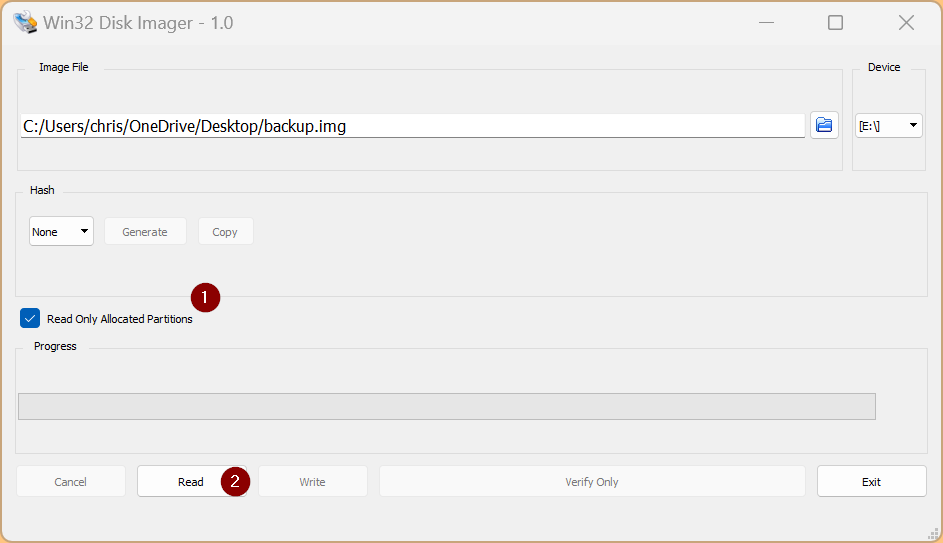

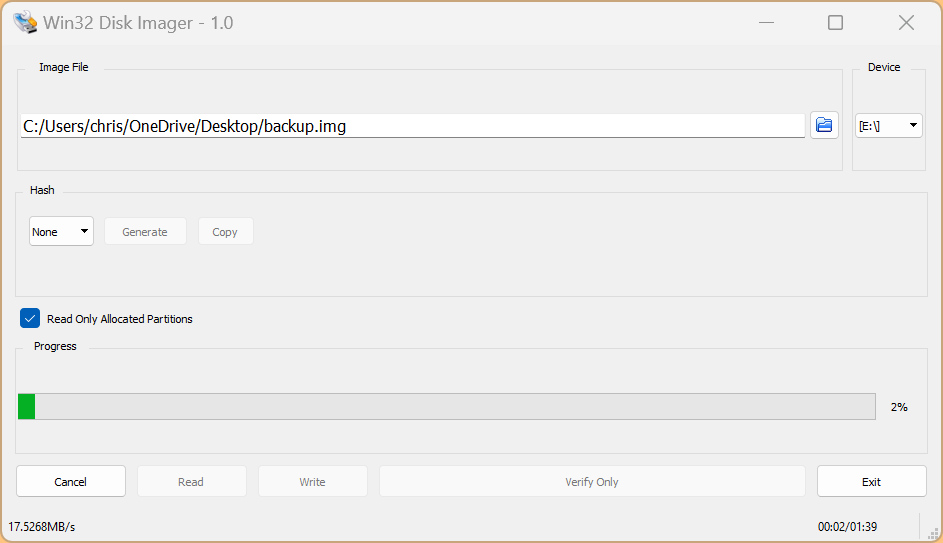

Read Only Allocated PartronsのCheck入れ、Readボタンをクリックしてください。

しばらく待ちます…

STEP03:イメージをMirco SDカードに書き込む

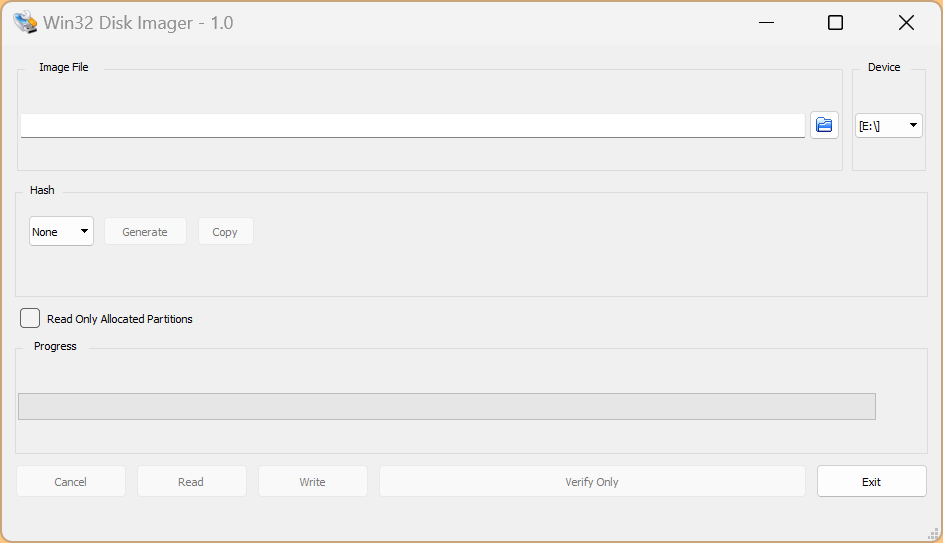

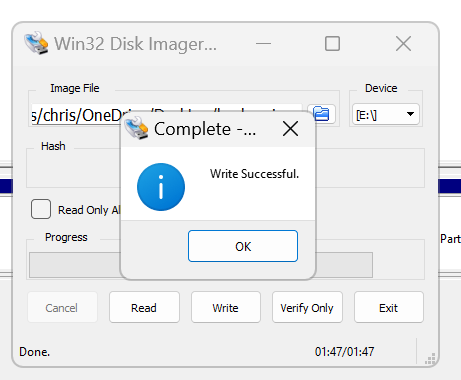

今度はSTEP02で読み出したイメージFILEを別のMicro SD Cardに書き込みます。下図のICONをクリックします。

先ほどSTEP2で読み出したイメージFILEにを選択します。

DeviceをSD CARDのドライブを選び、Writeで進みます。

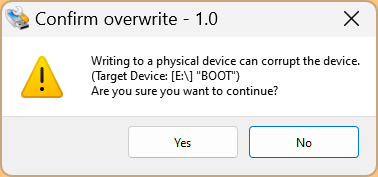

Yesで進みます。

Done!

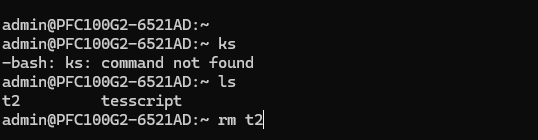

次はPFC ControllerのFILEを削除し、Backupの効果を確認します。

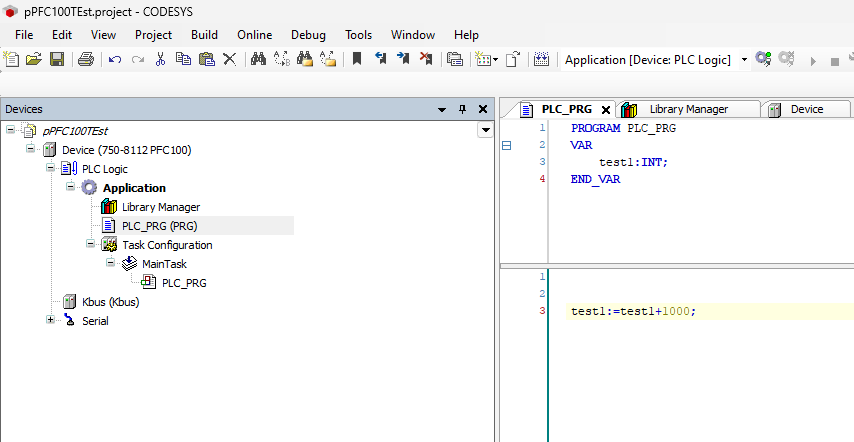

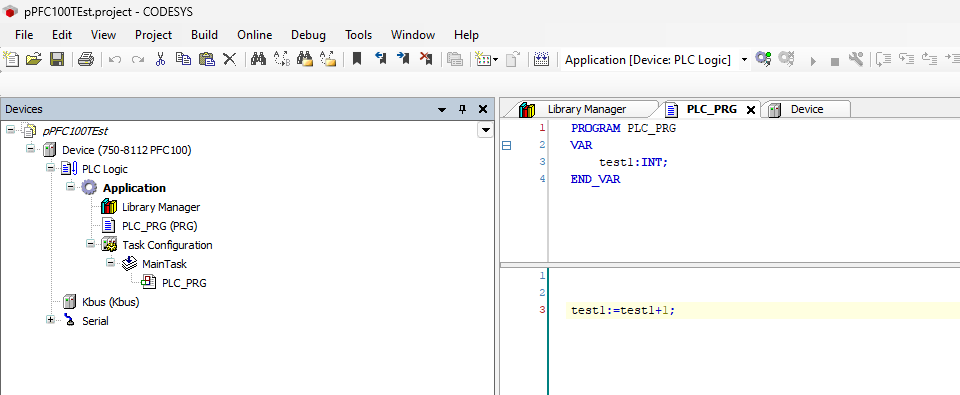

そしてCodesysのプログラムも変更し、Backupの効果を確認します。

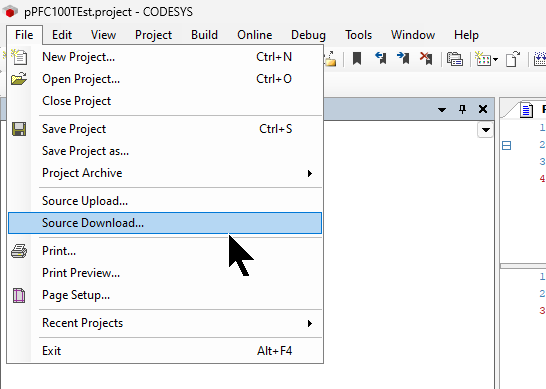

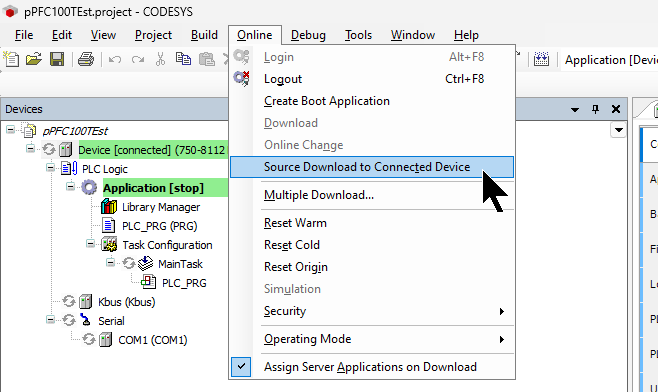

あとからCodesysのプロジェクトをUploadできるように、Source Download操作もしてください。

STEP04:PFC Controller電源OFFする

次はPFC Controllerを電源OFFし、STEP03でBackupイメージを焼いたSD CARDを挿入し→電源ONします。

注意するのはそのときPFC ControllerはSD CARDのBootイメージから起動しますので、そのときSSHやCodesysでやった操作はすべてSD CARDのBoot Imageのままに反映されます。つまりBackupが上書きされます。

また、SD CARDはそのときはPFC Controllerが電源ONの状態から抜き出さないでください。PFC Controllerに Read/Write IOエラーが発生し、WEB SERVERにもアクセスできなくなります。

STEP05:SD CARD→PFC Controllerデータ複製

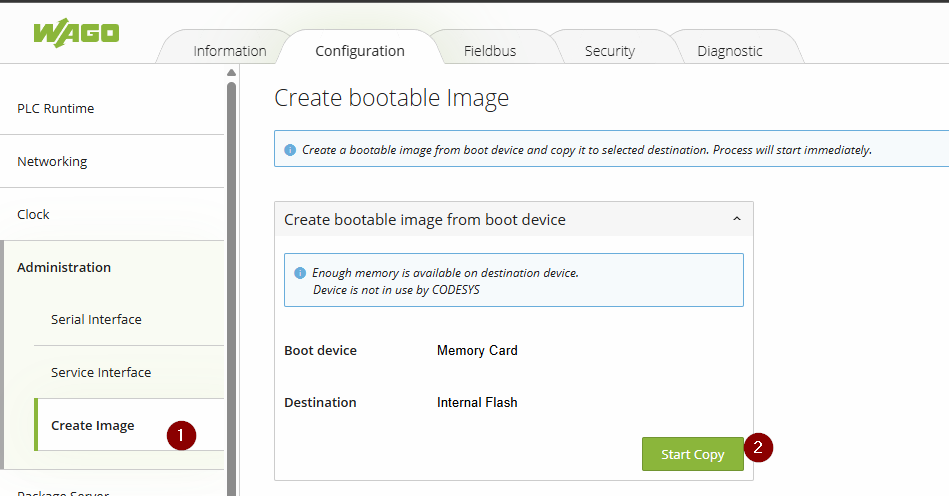

PFC ControllerのWEB SERVERにアクセスし、Administration→Create Imageを開きます。

  • Boot deviceがMemory Cardになっています(SD CardからBootした)
  • DestinationがInternal Flashになっています(複製先はPFC Controller)
  • Start CopyでSD CARDのデータをPFC Controllerに複製しましょう。

最後に

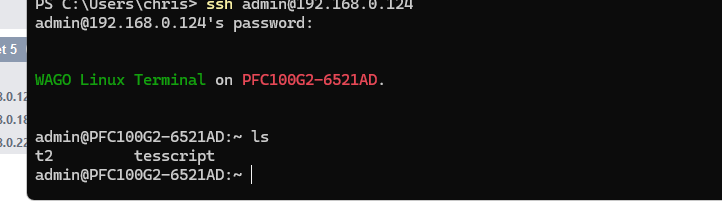

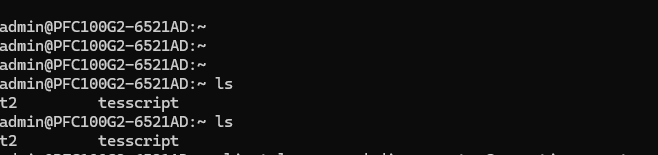

PFC ControllerのConsoleをLoginし、lsコマンドで先ほど削除したはずのFileが復元されました。

そしてSource Upload操作したら、Codesysプログラムにも復元されました。
