今回の記事ではFANUCのR30bi-plusのIO端子台の割り付け方法を説明します。

さ、FAを楽しもう！

前書き

いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full＠桜八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。

技術は独り占めせず、届けるもの

私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。

また、もしあなたの現場で…

など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します（ご希望に応じて匿名対応も可能です）。

現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。

Fullさんとのラジオをより充実させるための支援プランです。

コンテンツ制作に必要な機材・書籍をリストにしています。

月額での小さなご支援が、記事の執筆・検証環境の充実につながります。

小さな支援が大きな力になります。

あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。

soup01threes*gmail.com

技術はひとりじゃもったいない。

今回記事で使用したのはFANUCのR30bi-plusのコントローラーです。

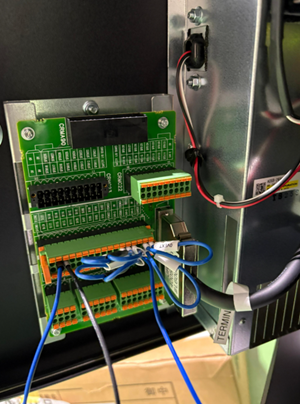

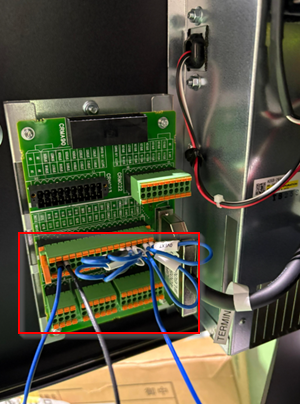

コントローラーの箱を開けたらIO端子があります。

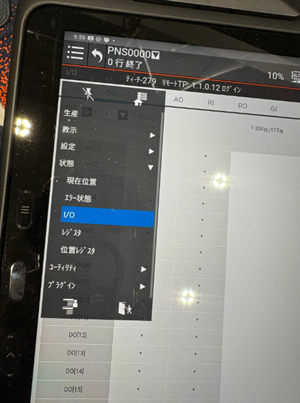

次はTablet Pendantから状態→I/Oをクリックします。

こちらはロボットのIO設定画面です。DI/DOなどに用途に合わせて、該当するTabを開き、I/O割り付けをクリックします。

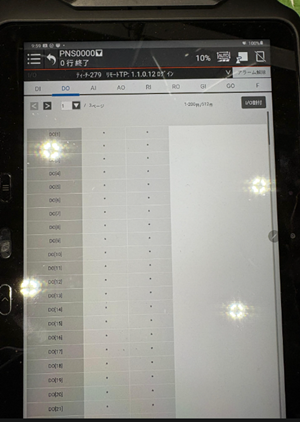

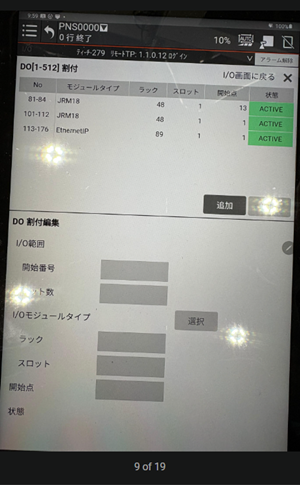

今回の記事ではDO端子の割り付け方法を説明します。下図はDOの割り付け画面です。

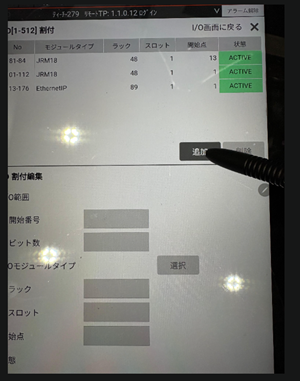

追加ボタンをクリックします。

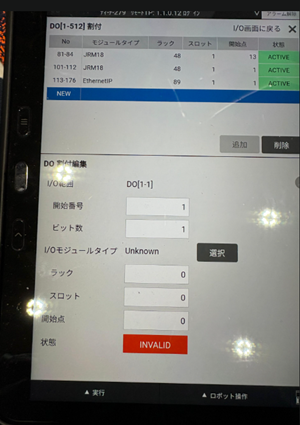

Done!それだけで新しいDOの点が追加されました。

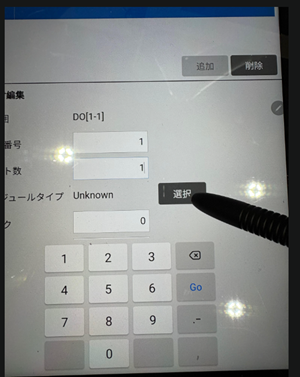

次は選択ボタンをクリックします。

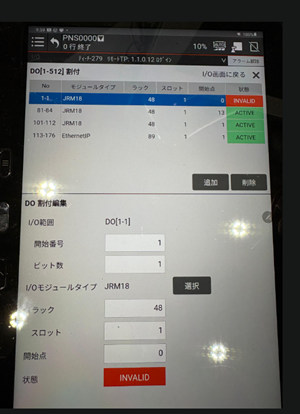

I/Oモジュール選択画面が表示されます。今回はR30bi-plusのI/Oモジュールを使用するのでJRM18を選択し、OKで確定します。

Done!次は開始番号とビット数を設定します。開始番号はロボットコントローラーのメモリ上DO割り付けの中のスタート番号DO[X-Y]のXになります。ビット数は割り付けのビット数です。今回は例ではDO1に割りつけます。

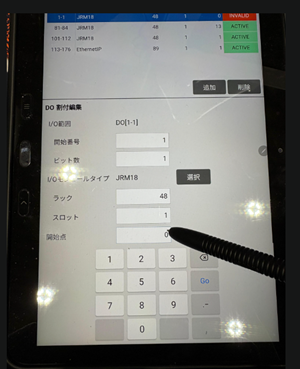

次は下図の開始点項目で実際のIO端子番号先頭を設定します。

今回はDO1を使用するので、開始点を１に設定します。

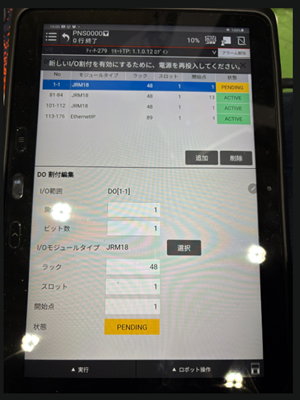

最後は状態はPENDINGに変わり、ロボットコントローラーを再起動すれば設定が有効になります。
