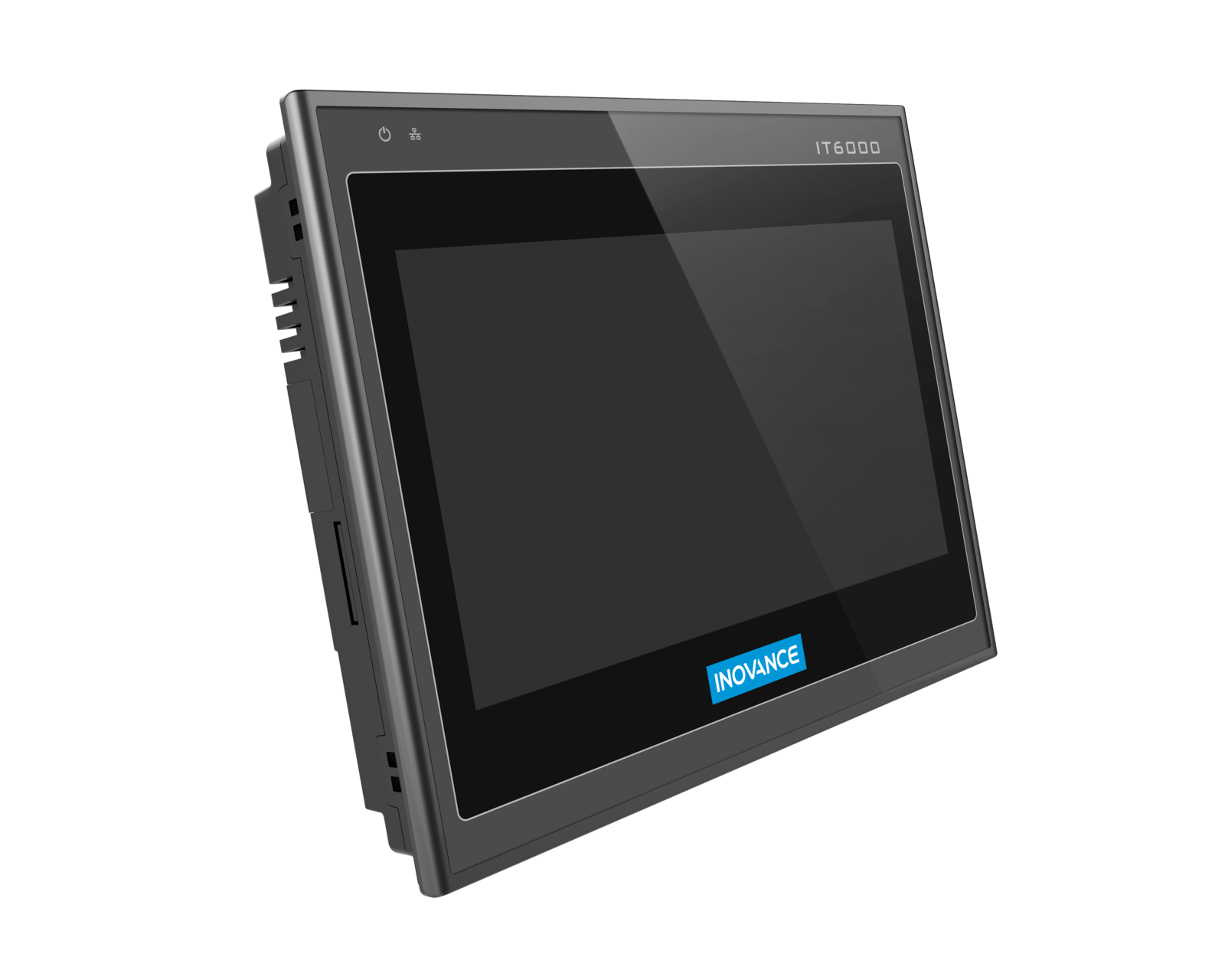

こちらは新しい記事シリーズでINOVANCEのHMIとInoTouchPadで様々な検証を展開します。第1話はツールのインストール・接続・Upload・Firmware Updateから始めます。
さ、FAを楽しもう！
前書き
いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full＠桜 八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。
技術は独り占めせず、届けるもの
私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。
また、もしあなたの現場で…
- 「このPLCとデバイスの組み合わせ、ちゃんと動くのかな？」
- 「EtherCAT通信でうまくいかない部分を検証してほしい」
- 「新しいリモートI/Oを試したいけど社内に検証環境がない」
など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します（ご希望に応じて匿名対応も可能です）。
支援のかたち
現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。
メンバーシップ（ラジオの応援）
Fullさんとのラジオをより充実させるための支援プランです。
https://note.com/fulhause/membership/join
Amazonギフトリスト
コンテンツ制作に必要な機材・書籍をリストにしています。
https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share
Patreon（ブログ・動画活動への応援）
月額での小さなご支援が、記事の執筆・検証環境の充実につながります。
https://www.patreon.com/user?u=84249391
Paypal
小さな支援が大きな力になります。
https://paypal.me/soup01threes?country.x=JP&locale.x=ja_JP
知ってたら助かること、届けたいだけです
あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。
soup01threes*gmail.com
技術はひとりじゃもったいない。
Reference Link
http://soup01.com/ja/category/inovance/
ツールのダウンロード

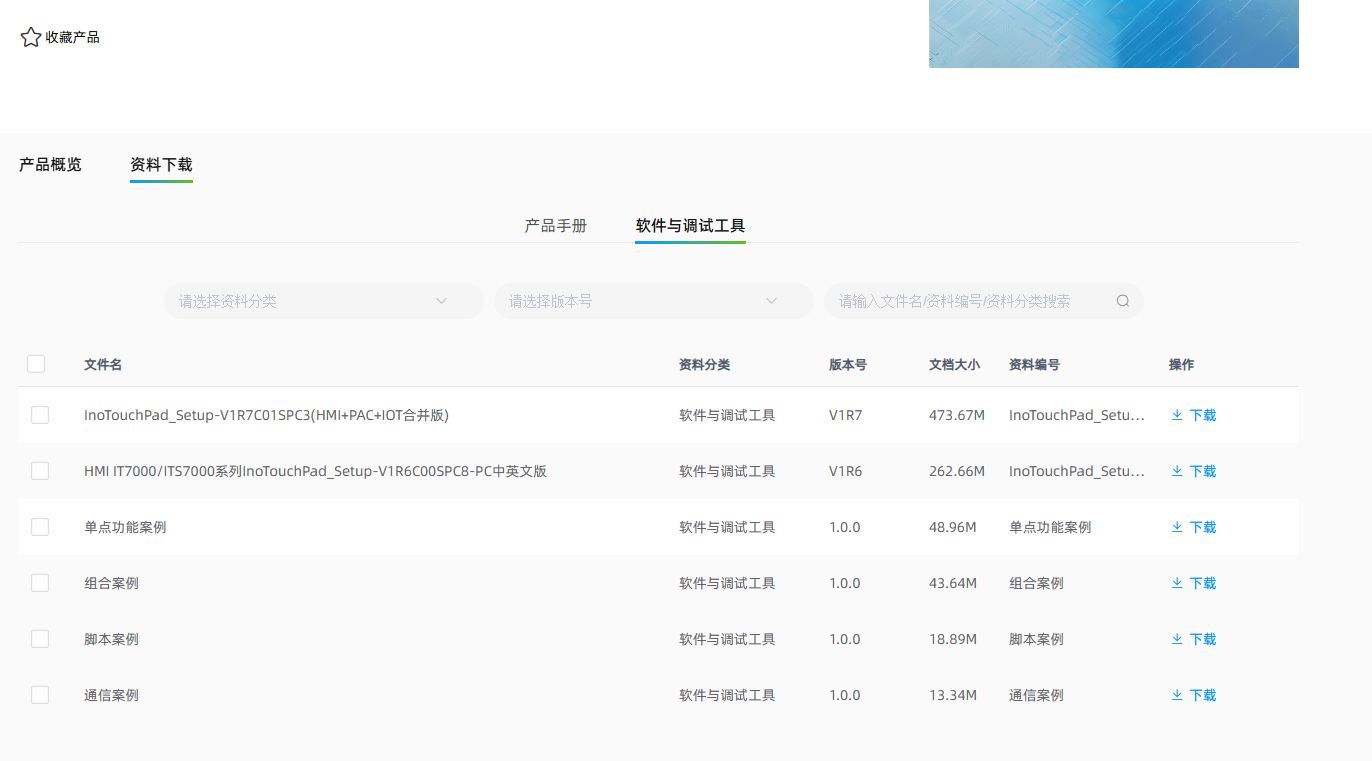

下記のページからINOVANCEのHMIツールインストールFILEをDownloadしてください。
今回記事で使用するのはV1R6です。
https://www.inovance.com/portal/product/details?productId=736
ツールのインストール

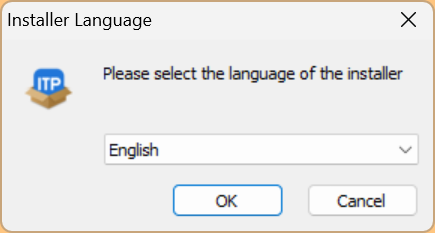

先程DownloadしたFILEを起動し、ツールをインストールします。

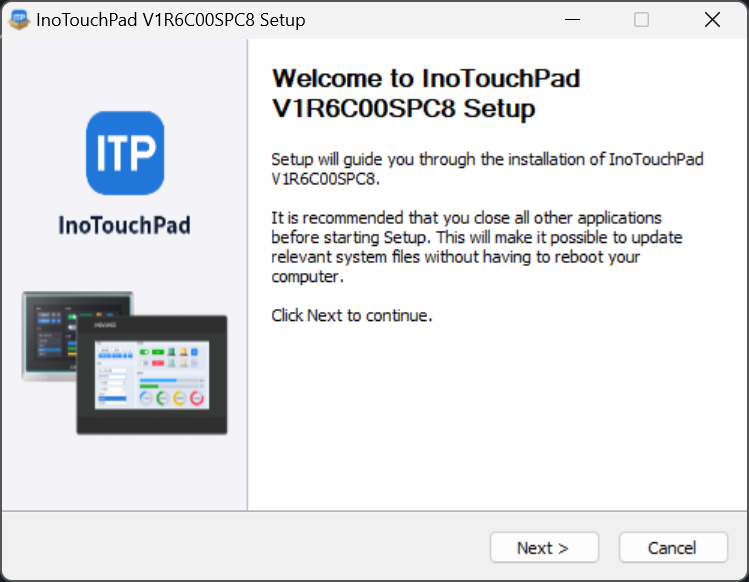

Next>で進みます。

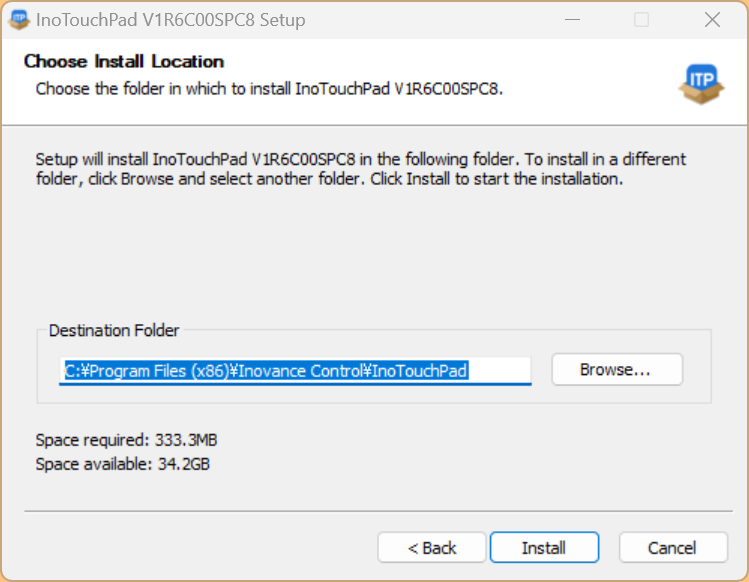

インストール先を設定し、Installをスタートします。
少々お待ち下さい…

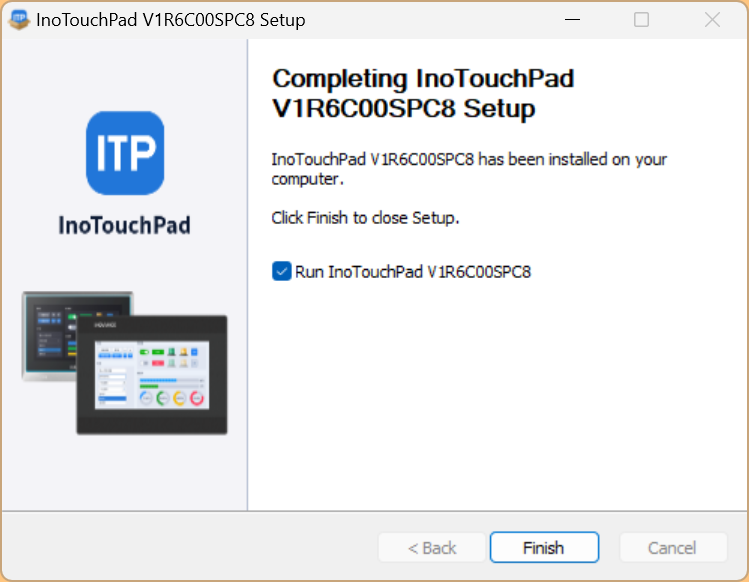

Done!ツールをインストールしました。
ツールを起動する
InoTouchPadを起動しましょう。
DPI表示問題

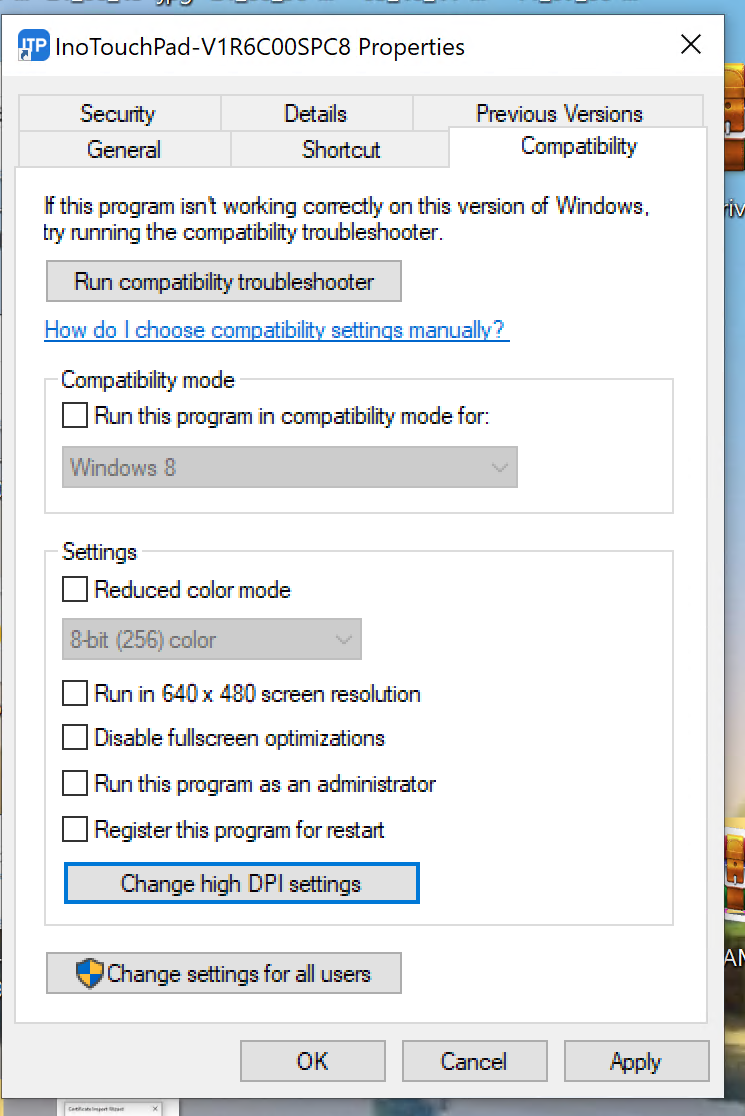

もしツールの表示や文字ズレが発生した場合、InoTouchPadを右クリック→Properties→Compatibility→Change high DPI settingsをクリックします。

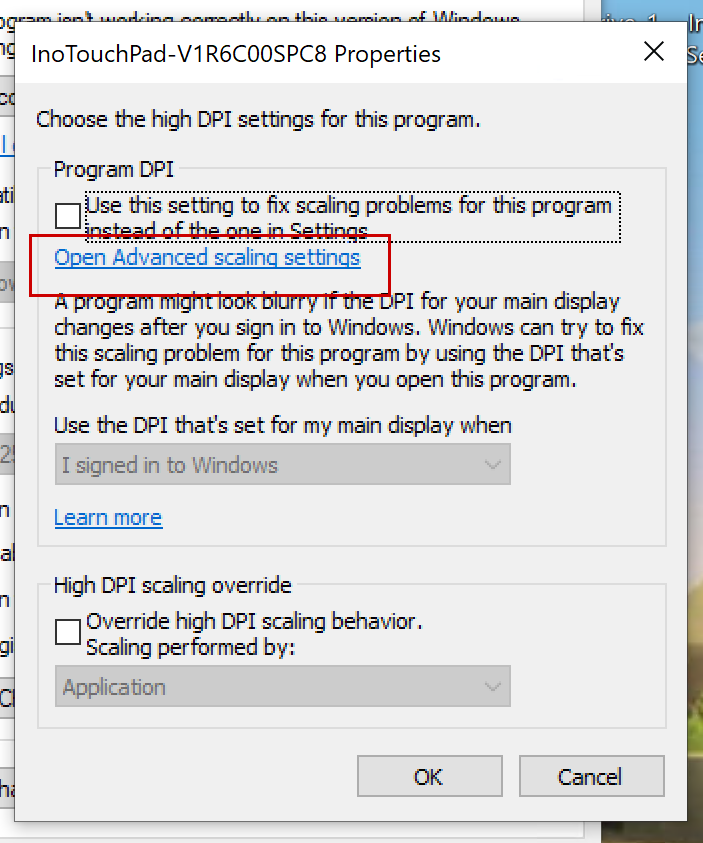

下図のOpen Advanced scaling settingsをクリックします。
Windowsの自動DPI調整機能をOFFにしてください。
USB-C経由で接続する

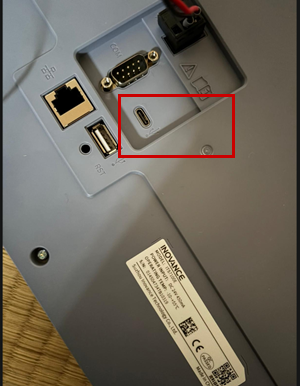

次はPCとHMIにType-CのUSBで接続してください。
新規プロジェクトを作成する

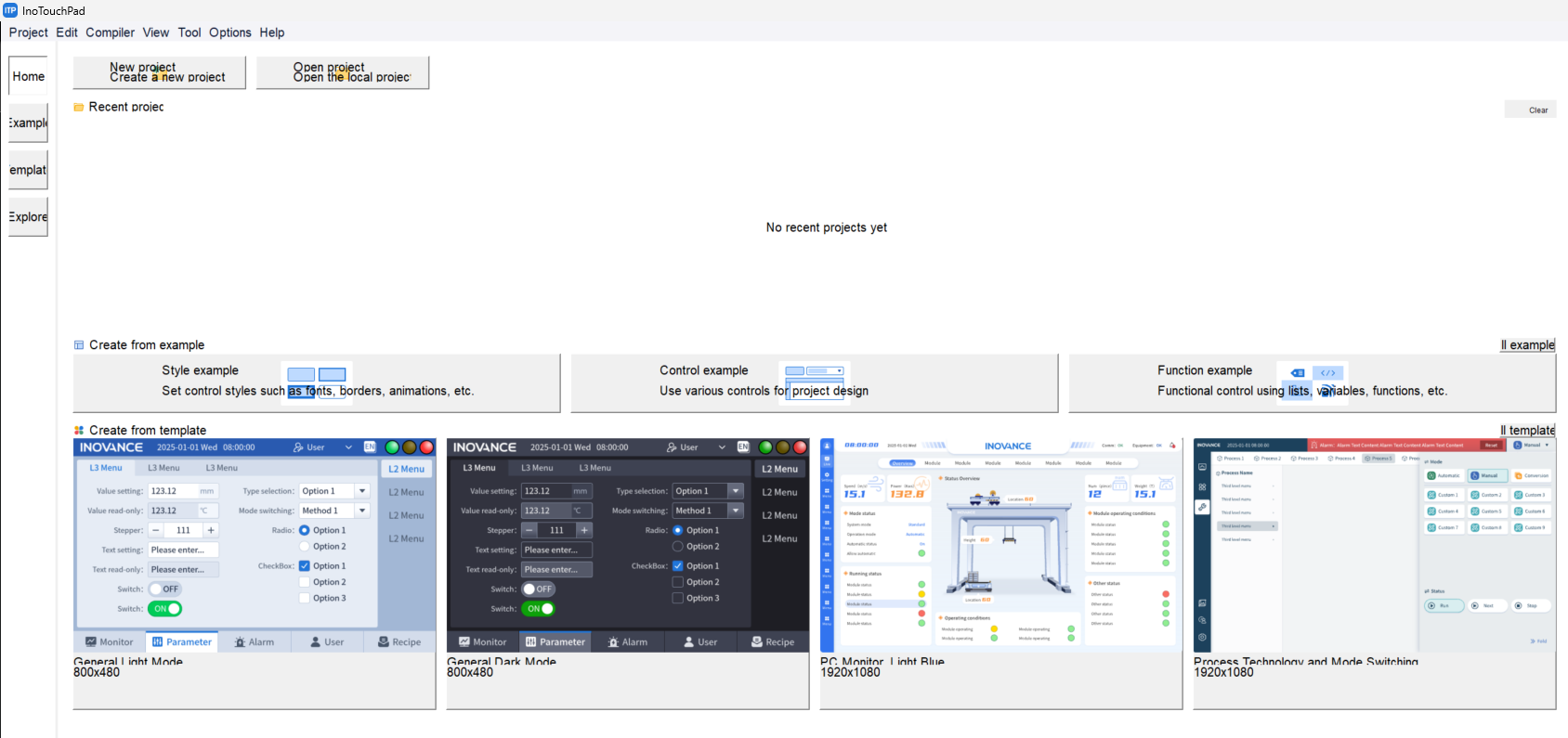

InoTouchPadソフトを起動し、New Projectをクリックし新規プロジェクトを作成しましょう。

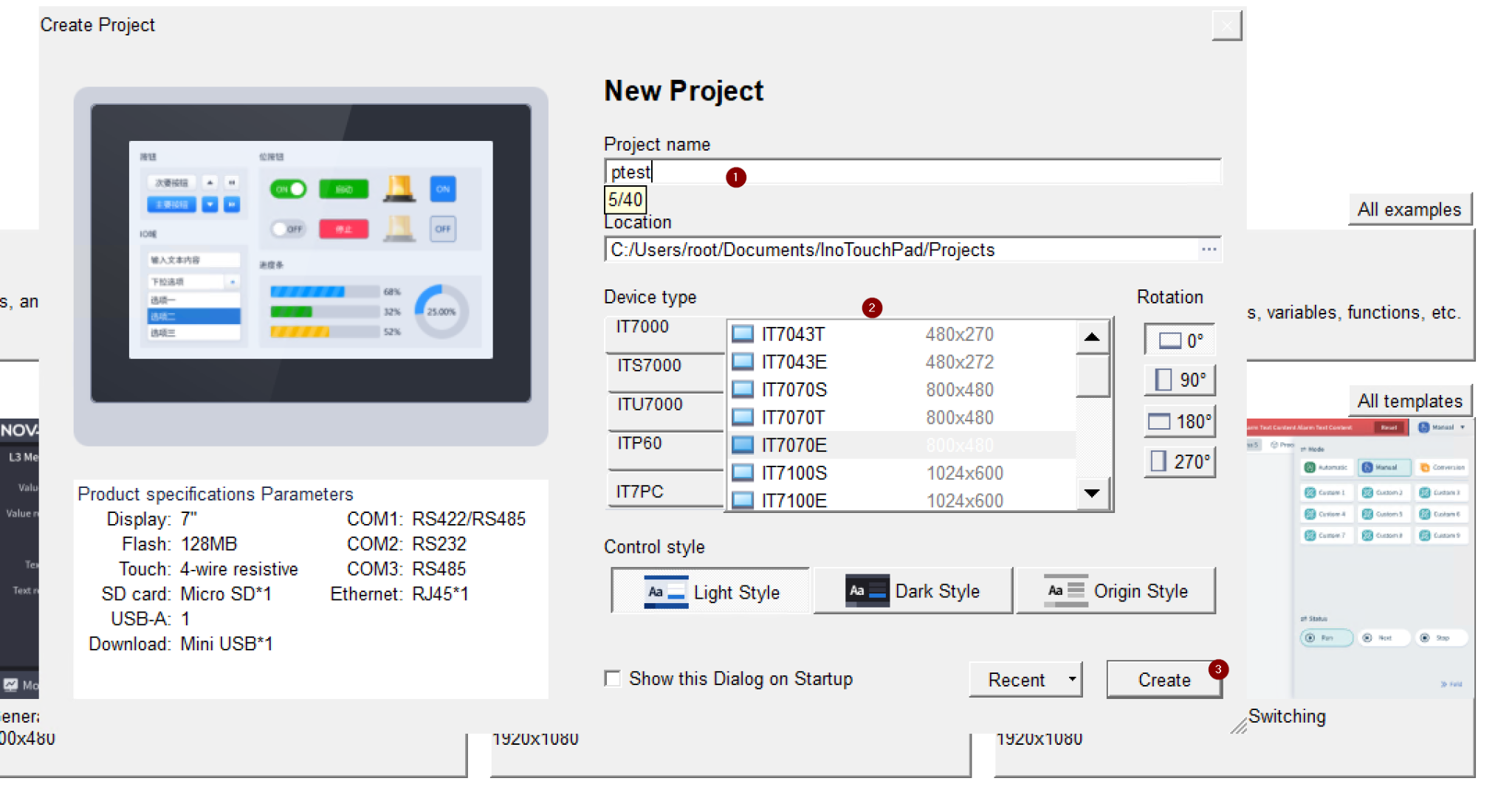

プロジェクト名を設定し→HMIのデバイスタイプを選択→Createでプロジェクトを作成します。

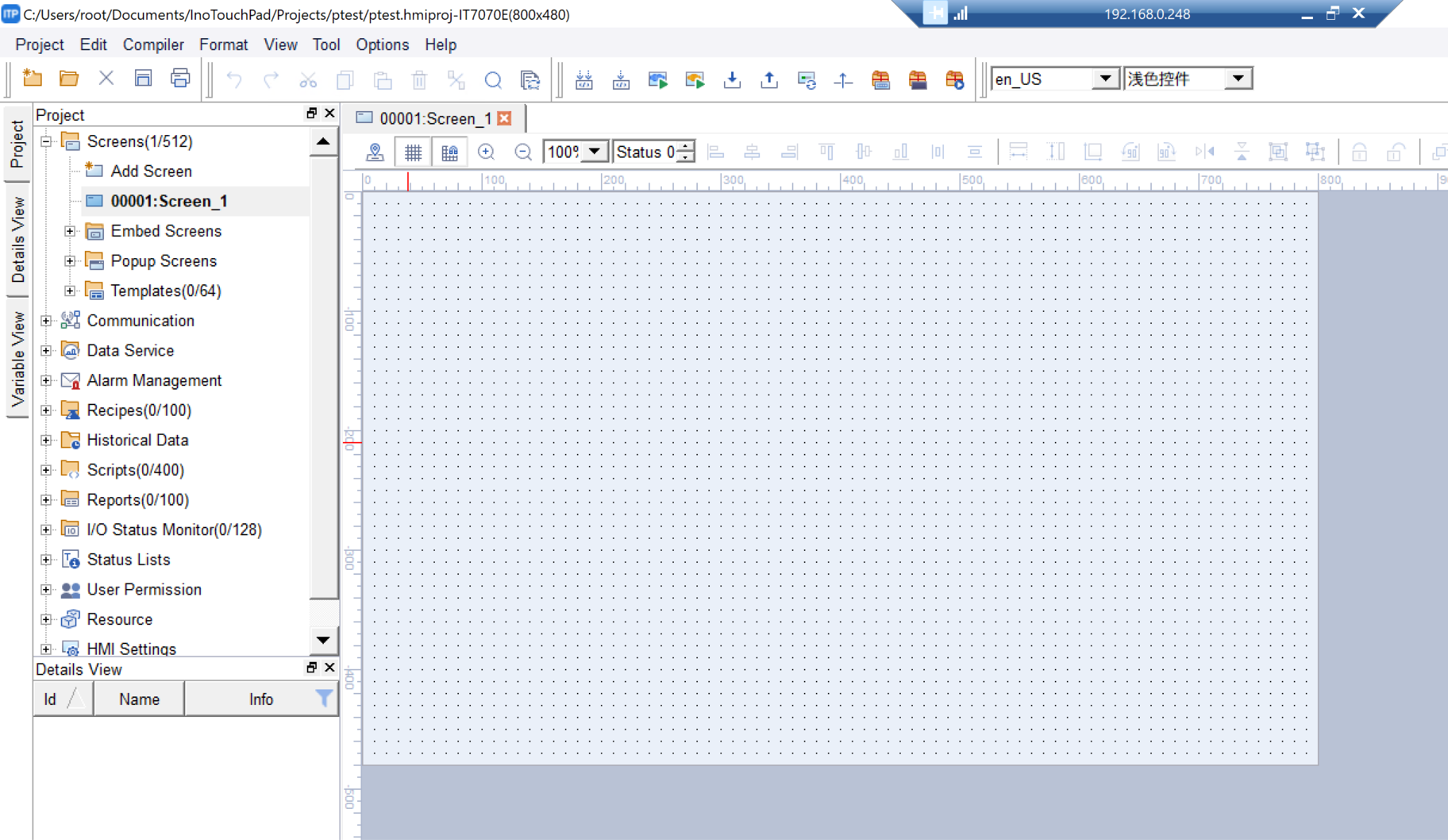

Done!新規プロジェクトが作成されました。
ファームウェアを更新する
現在使用してるHMIのFirmwareを更新します。Compiler→Update firmwareをクリックします。

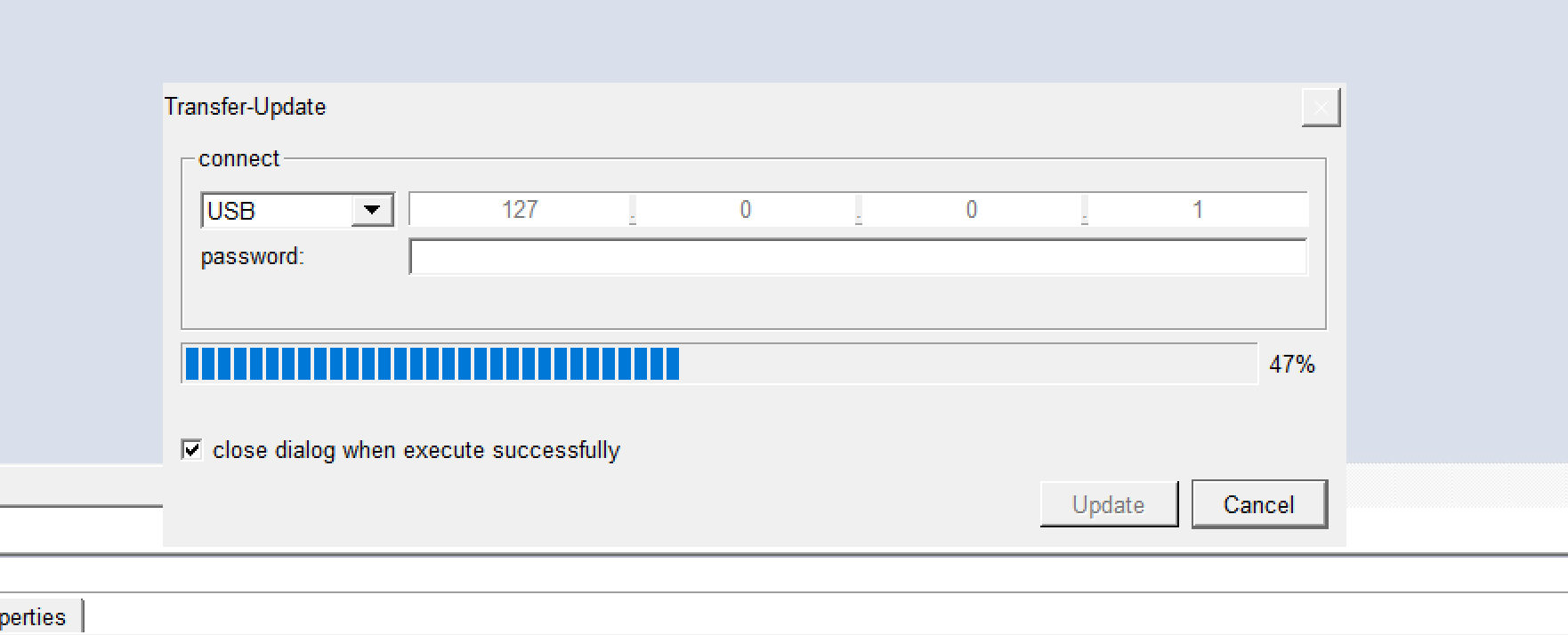

ConnectをUSBに選択し、Updateで進みます。

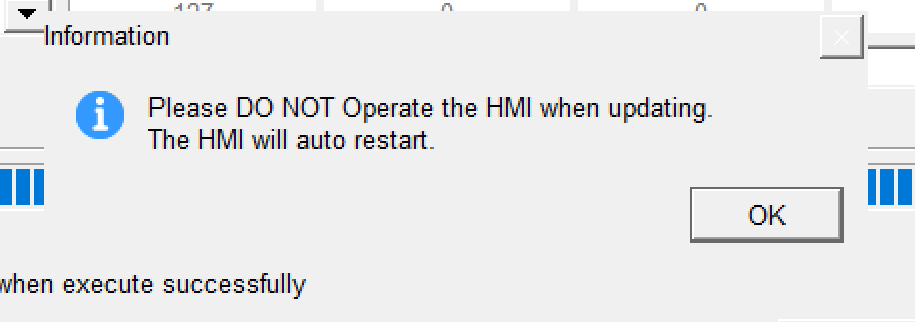

Done!Firmware更新完了するまでHMIの電源を落とさないでください。
プロジェクトをアップロード

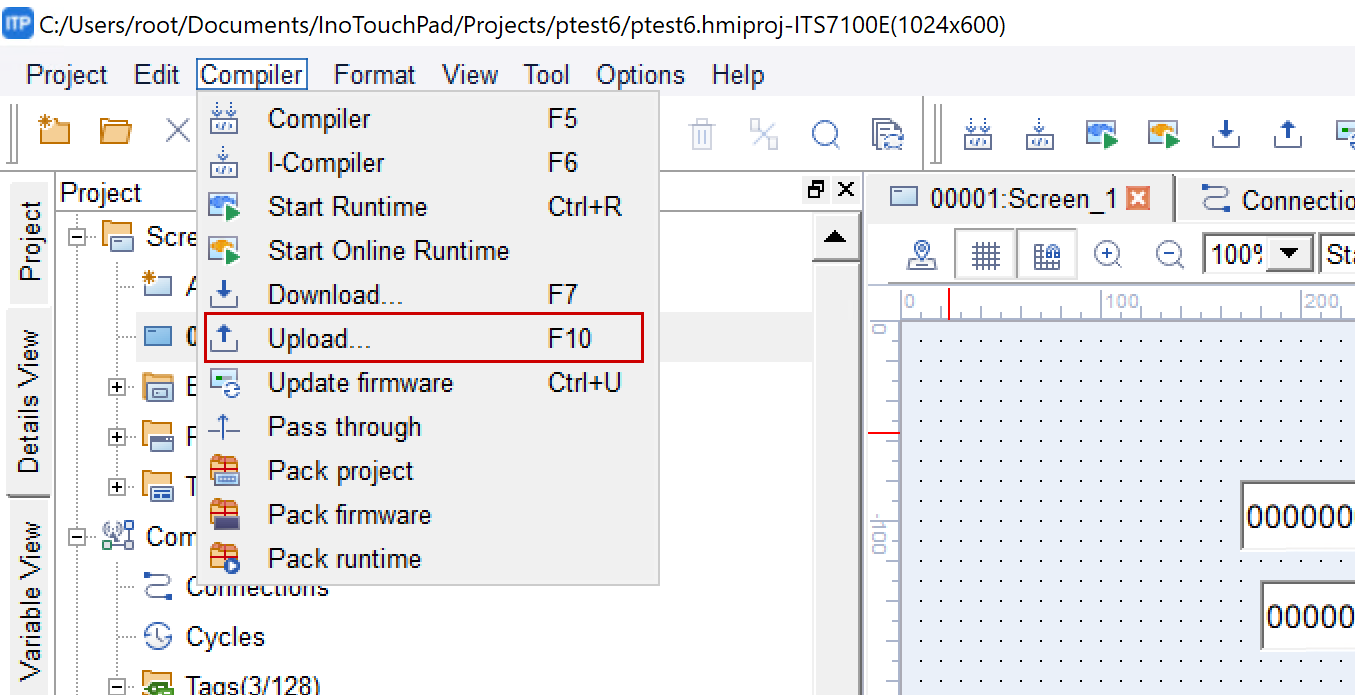

次は現在のHMIのプロジェクトを吸い上げるためにCompiler→Uploadします。
ConnectをUSBに選択し、Uploadで進みます。

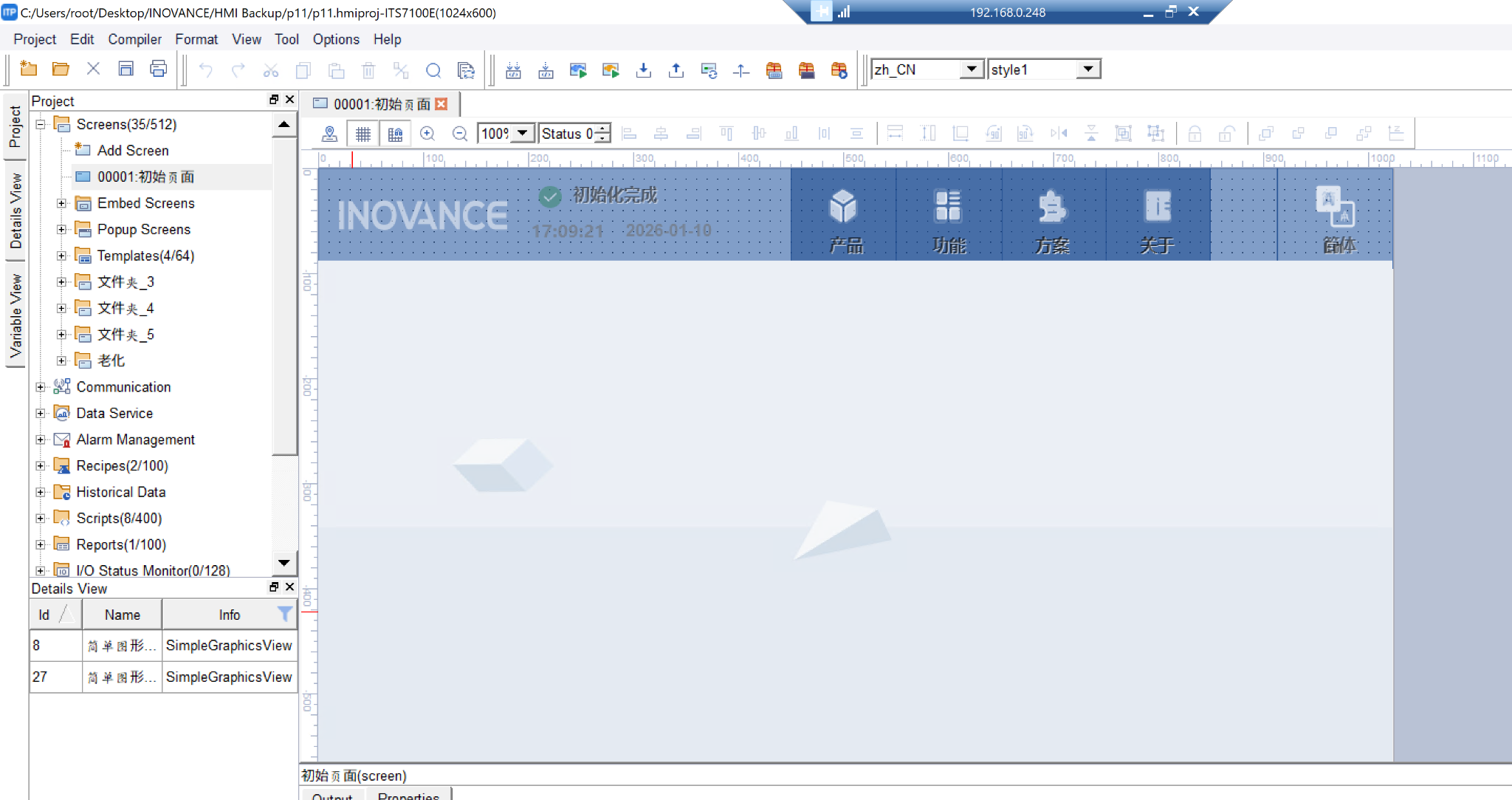

Done!HMIのプロジェクトがUploadされました。
