Implementation
それでは実際INTALOGIC5からファンクションを作成してみましょう。
ファンクション追加

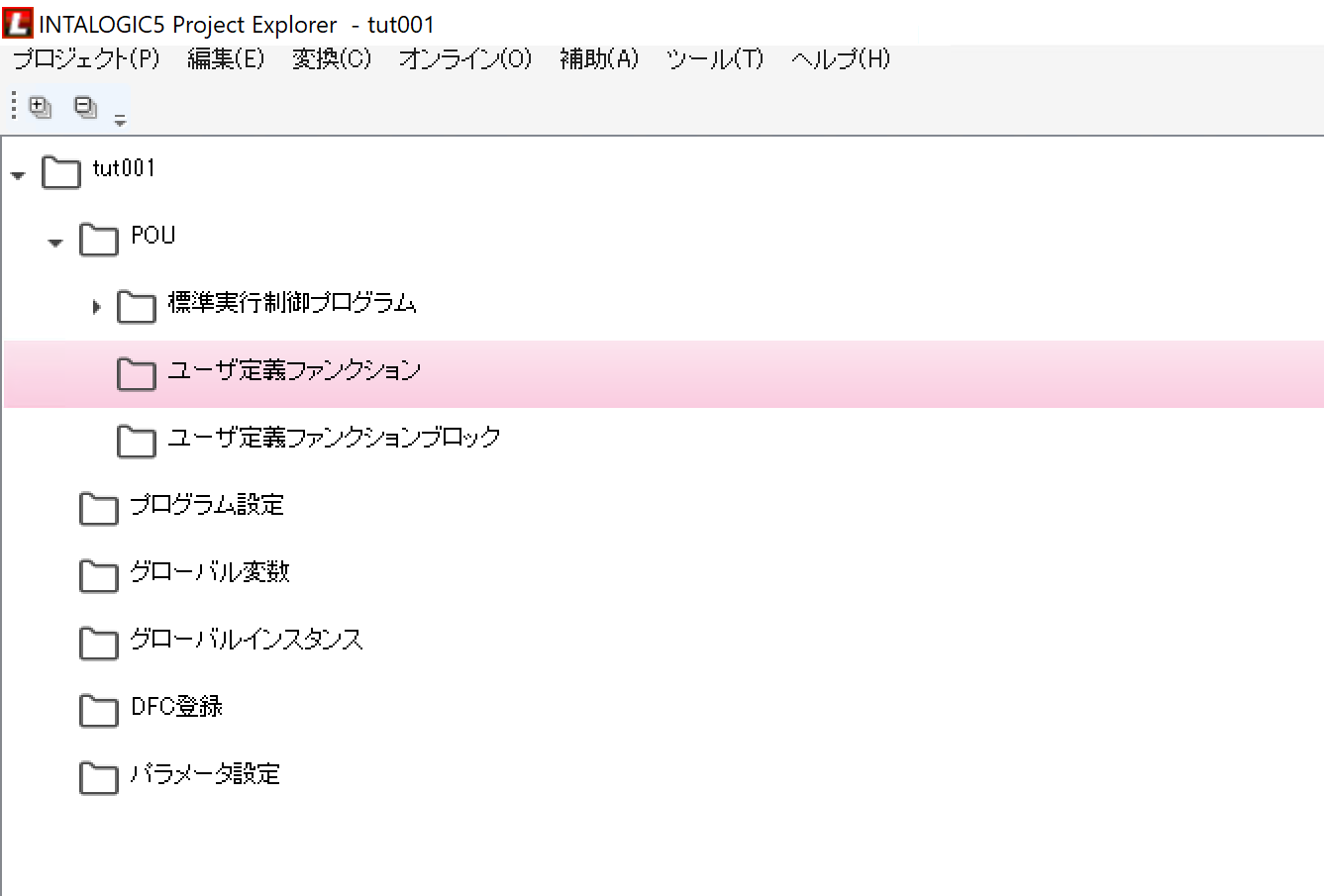

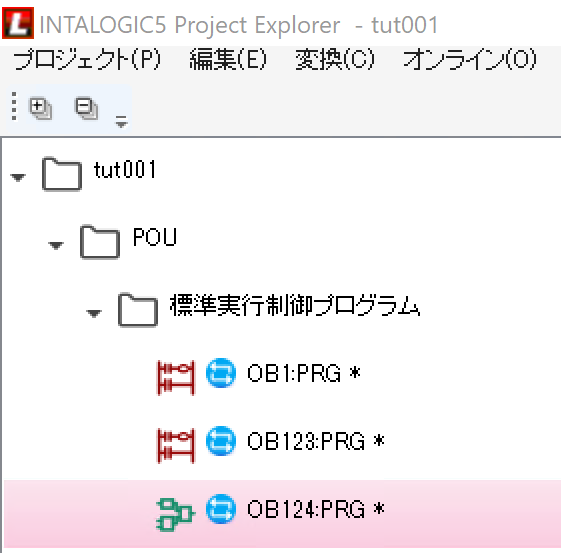

INTALOGIC5ツールを起動すると、POU→ユーザ定義ファンクションという項目があります。

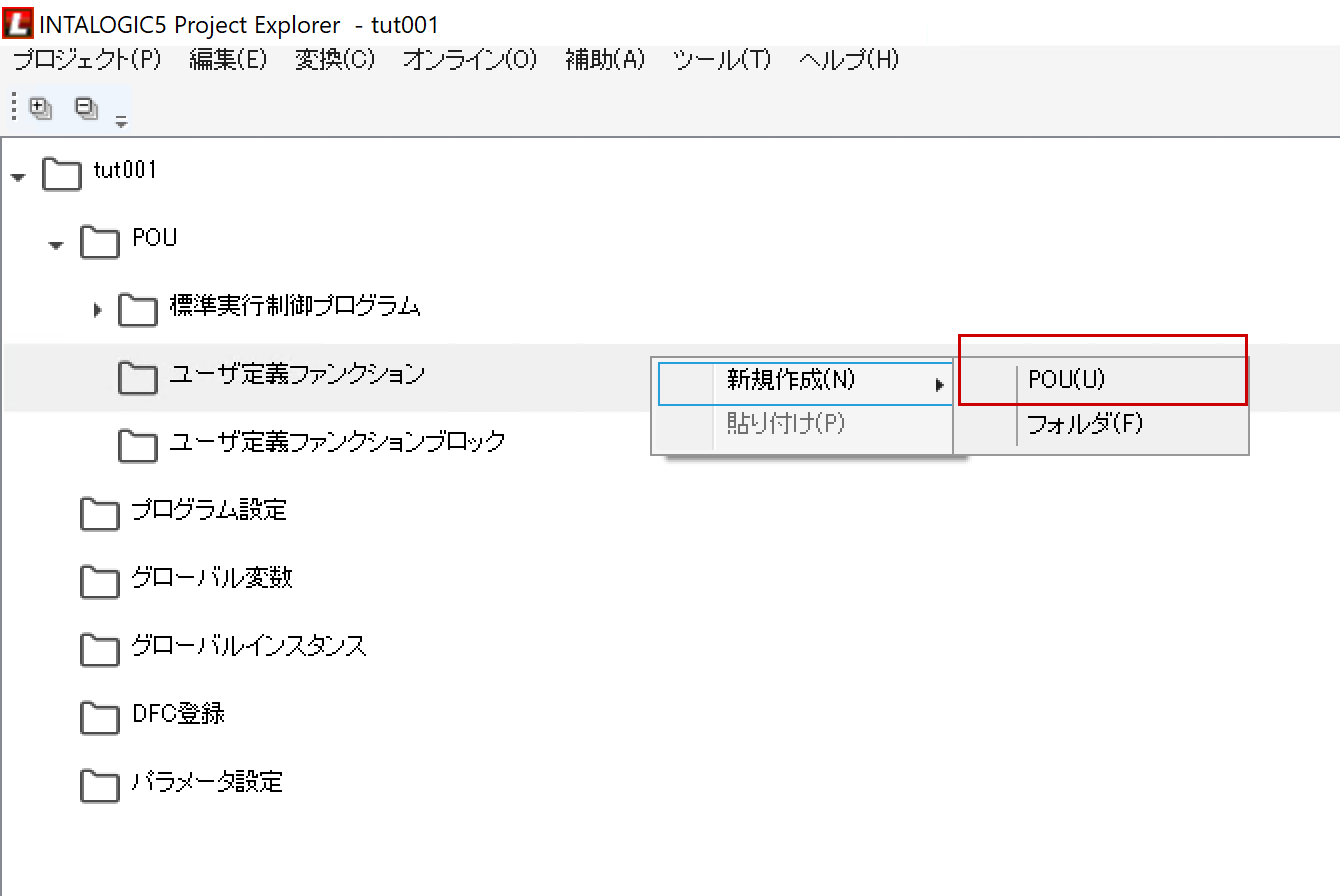

ユーザ定義ファンクションを右クリック→新規作成→POUします。

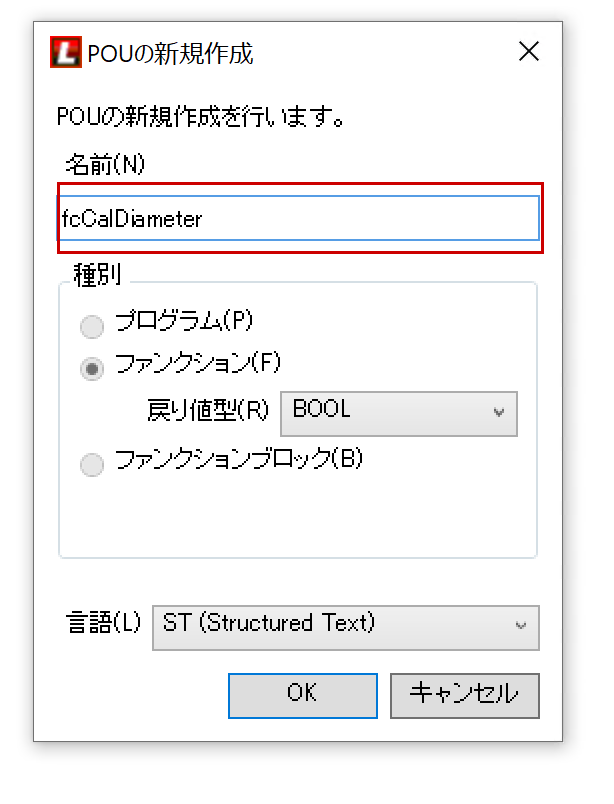

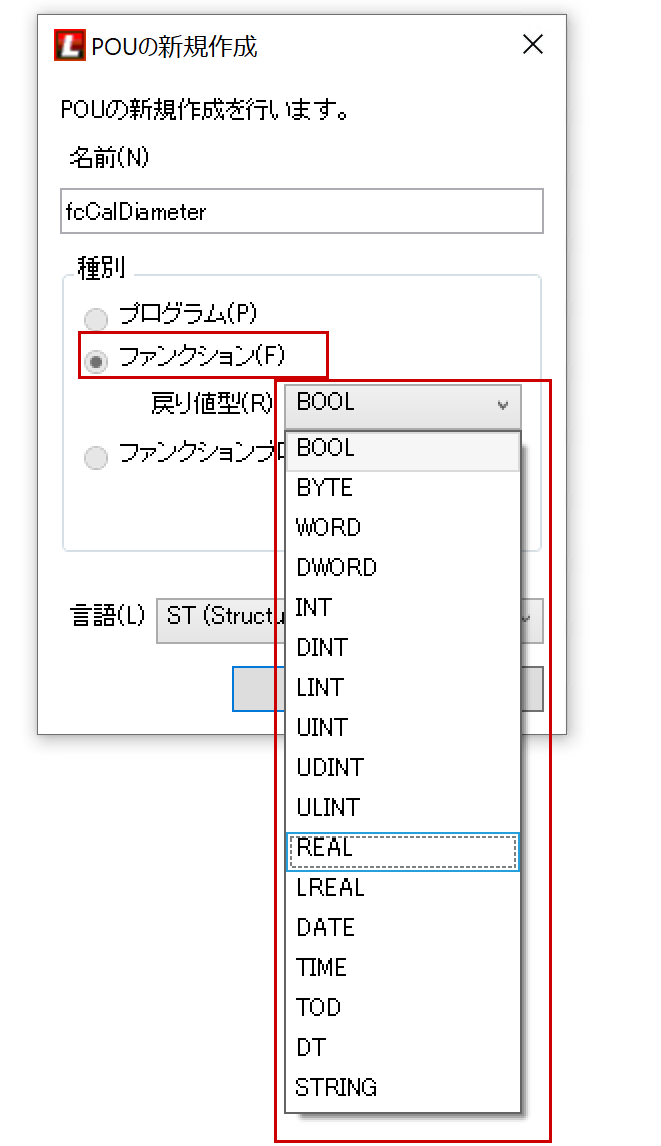

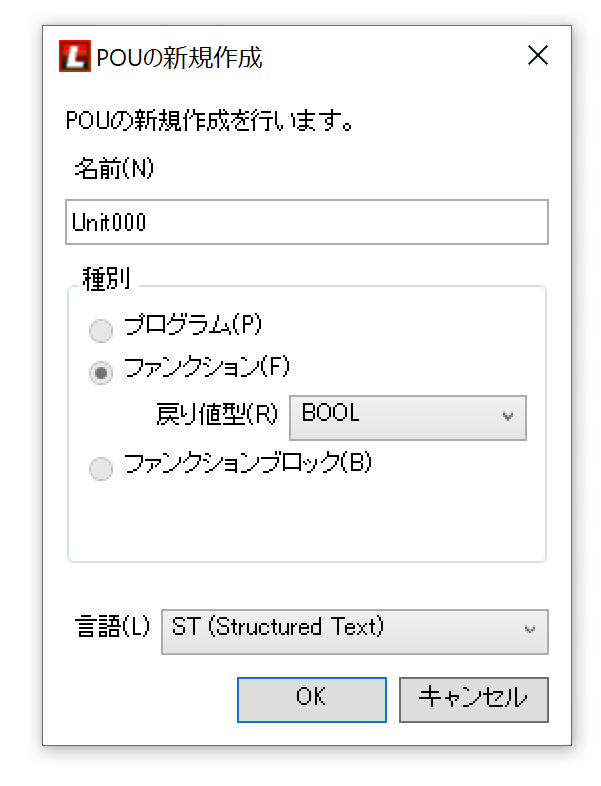

こちらはファンクションの作成画面になります。
ファンクション名
ファンクション名を設定します。
種別
種別にはファンクションを選び→戻り値をDrop-ListからReal(実数)を選択します。

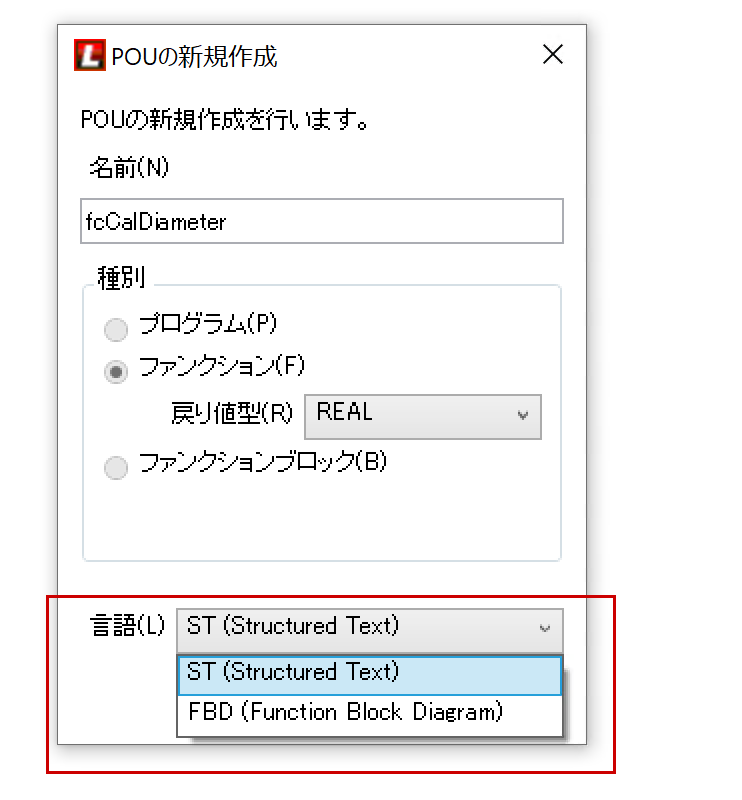

言語
今回記事ではFBDでファンクションを作成します。

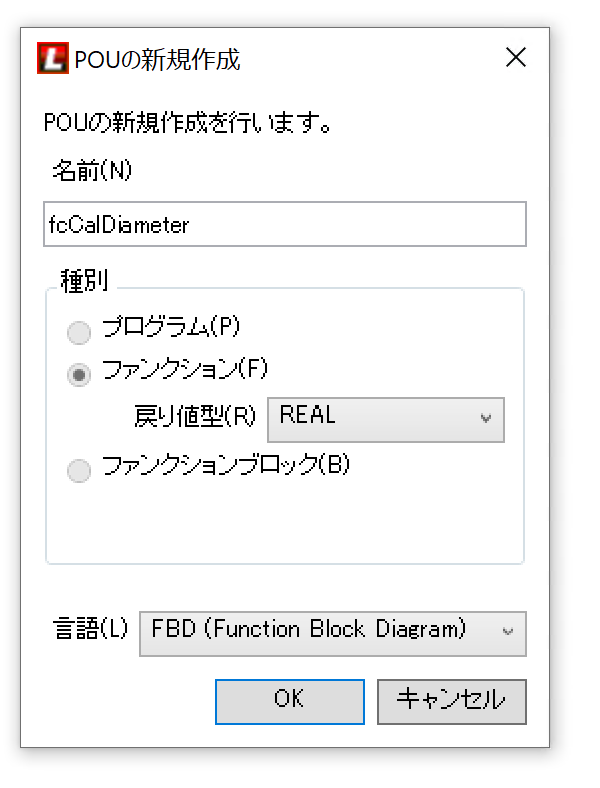

最後はOKでファンクションを作成していきましょう。
Result

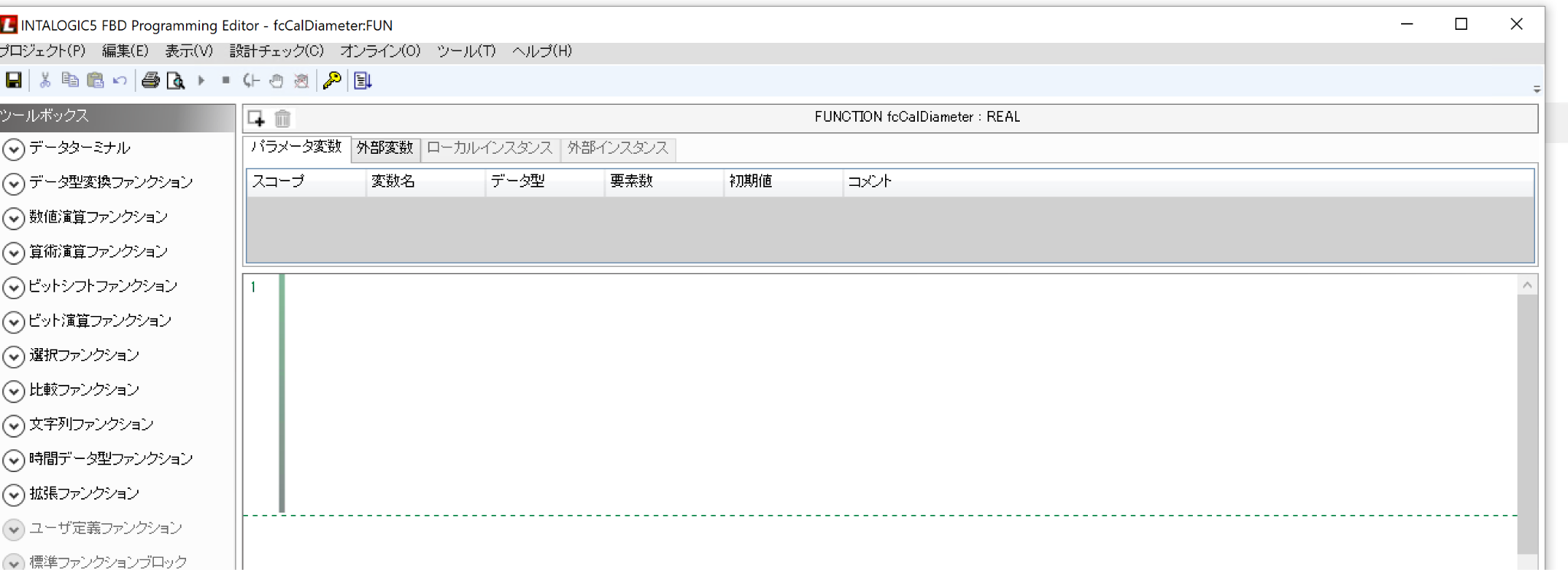

Done!

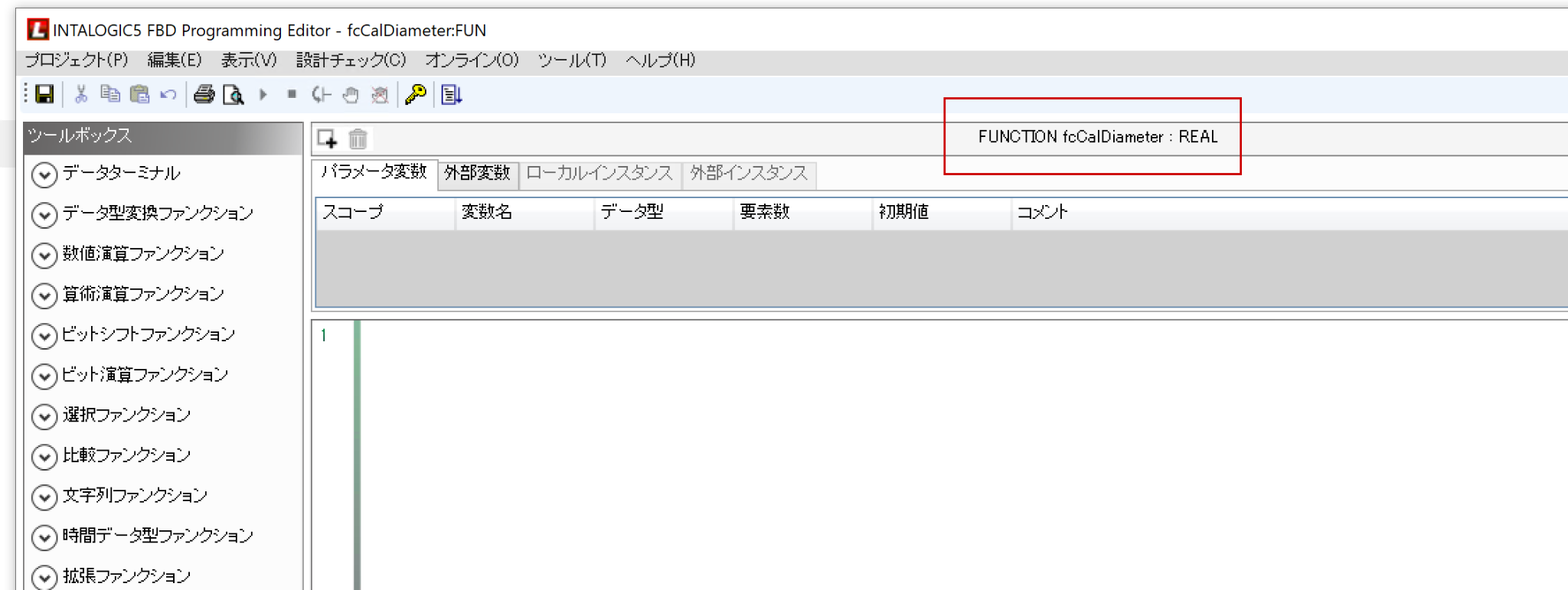

またファンクションにのプログラム画面にいま修正してるファンクション名・戻り値形を確認できます。
入出力パラメータ定義
次はいつもと同じ操作でパラメータ変数を定義します。

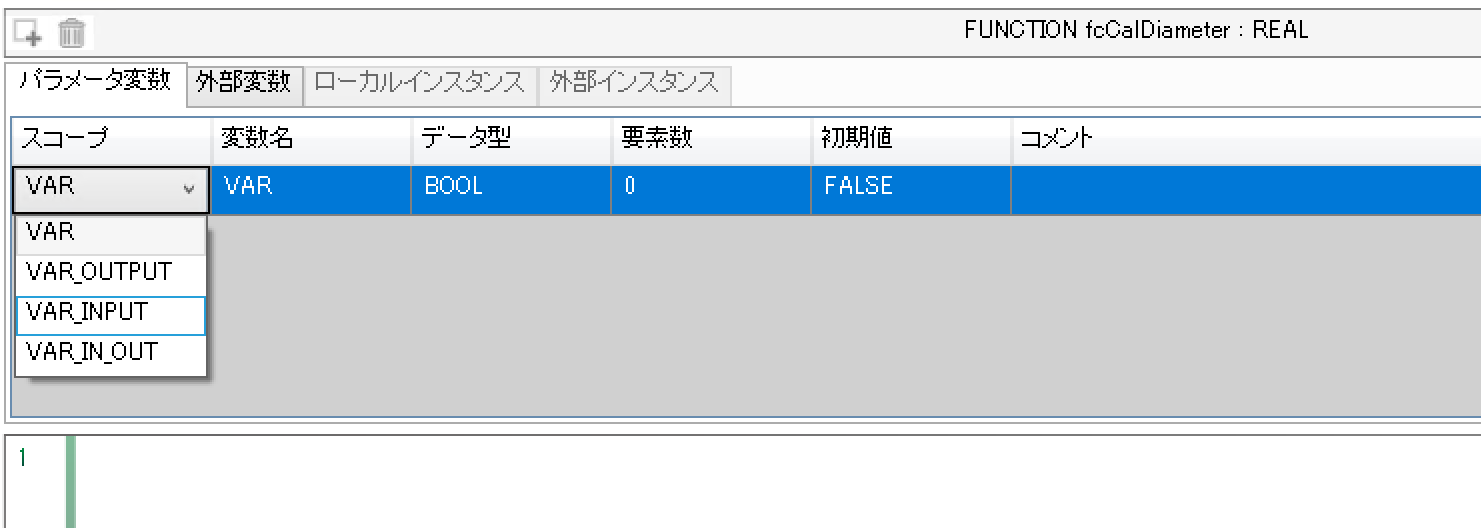

スコープはPOUと異なり、VAR_OUTPUT/VAR_INPUT/VAR_IN_OUTを設定できます。

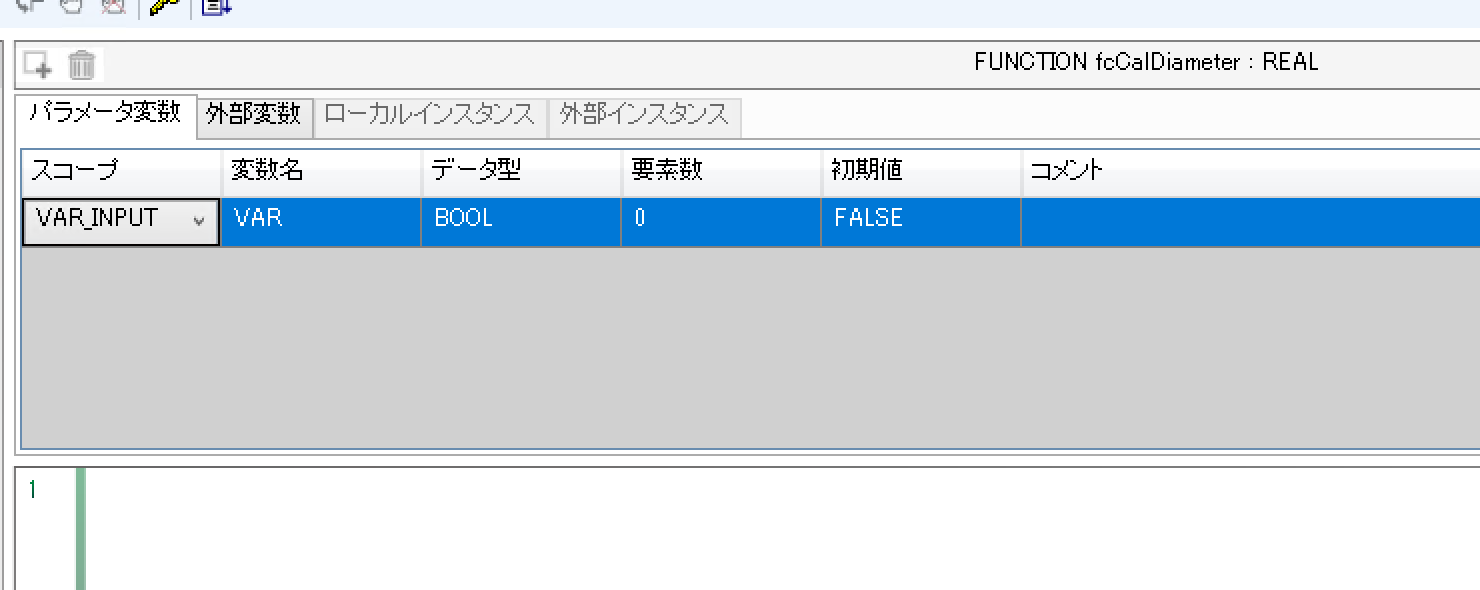

まずVAR_INPUTスコープの変数を定義します。それはファンクションの入力変数になります。

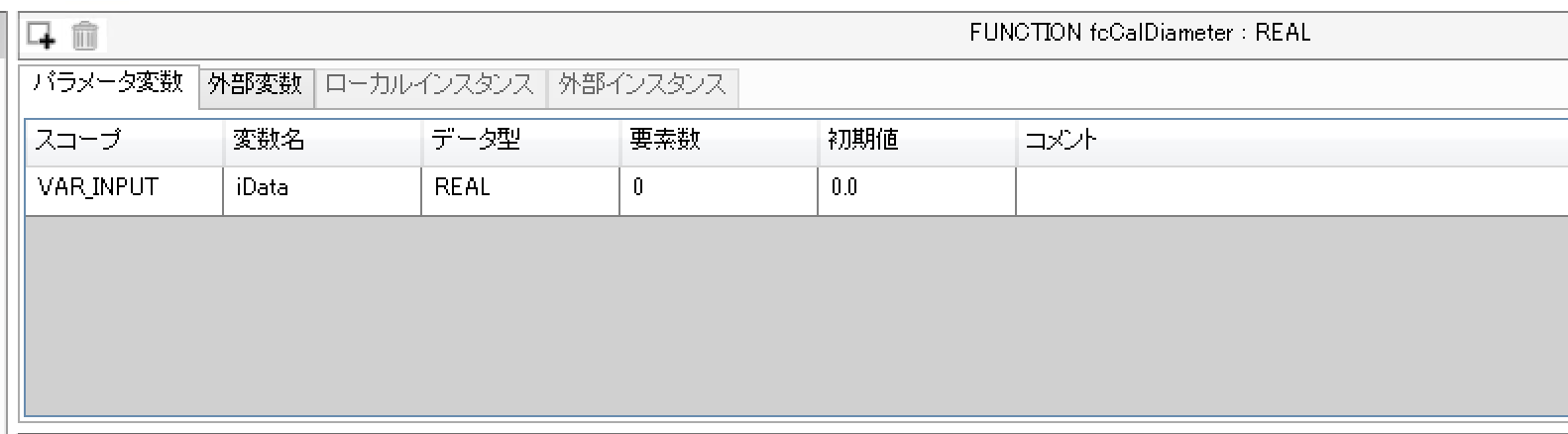

変数名・データ型を設定します。
初期値付きのパラメータ定義

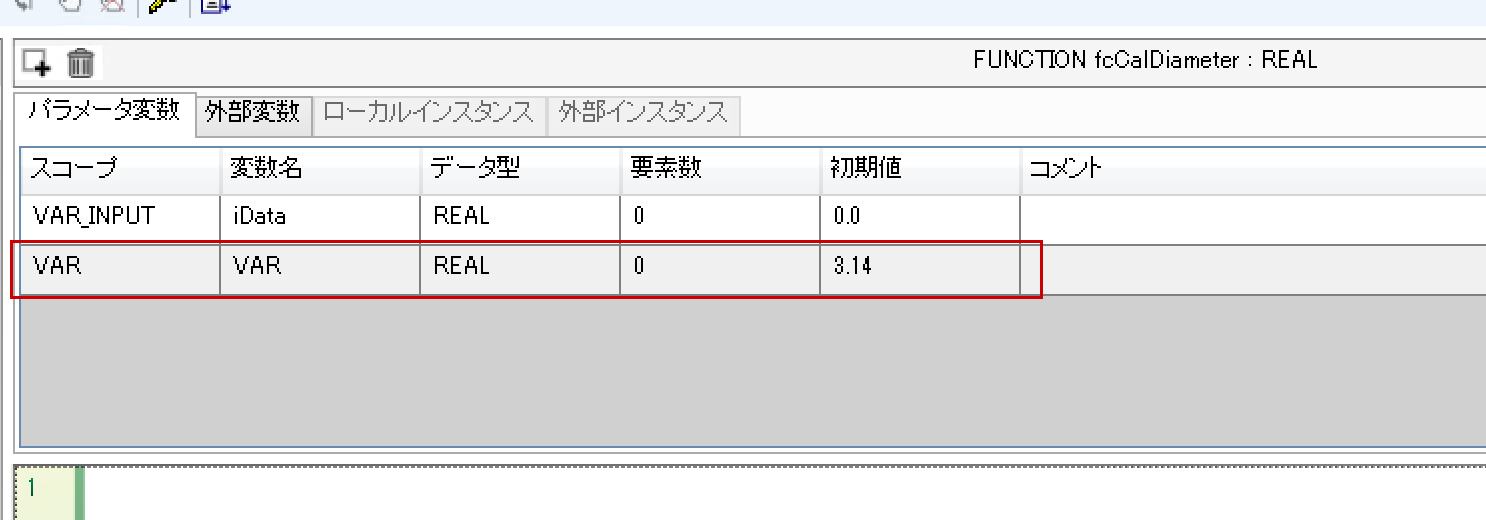

次は初期値付きの変数を定義します。その場合は変数にある”初期値”の欄で設定してください。
ファンクション内部ロジック作成

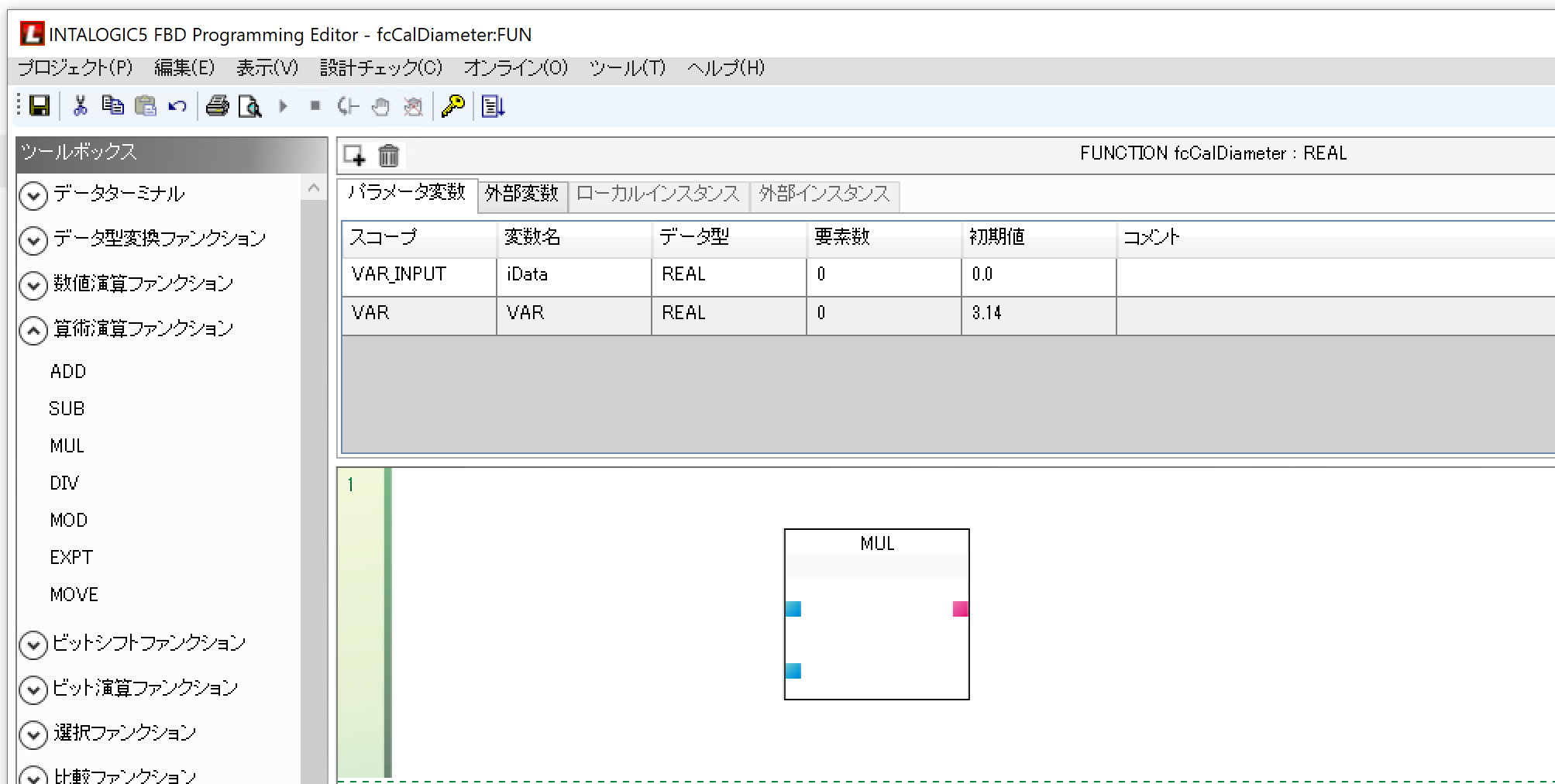

今度は掛け算MULブロックをネットワークに追加します。
Done!

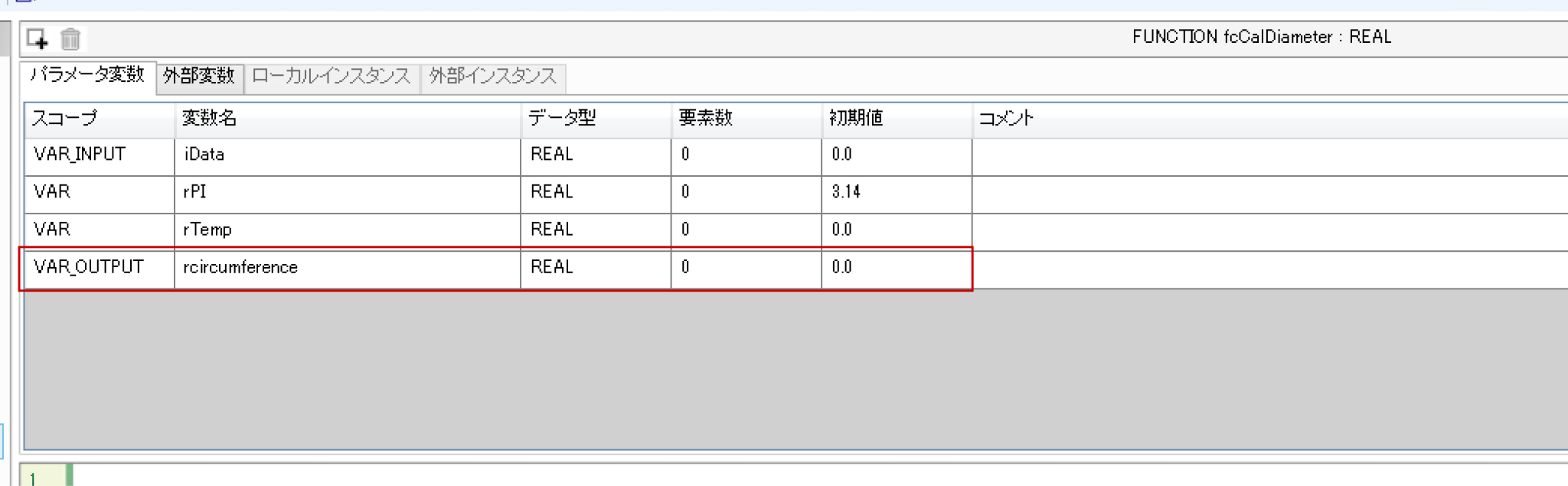

VAR_OUTPUTスコープの変数を定義します。それはファンクションの出力になります。

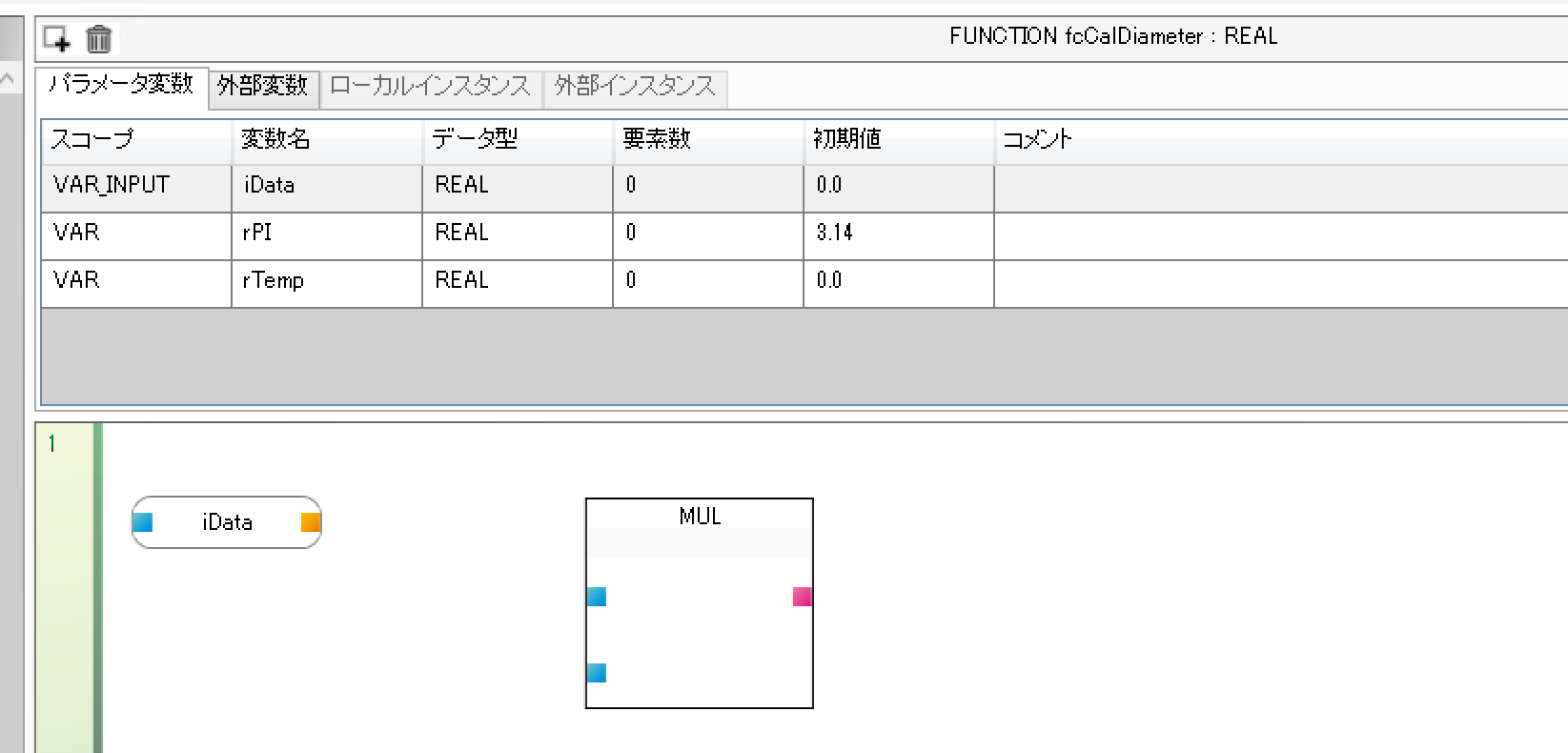

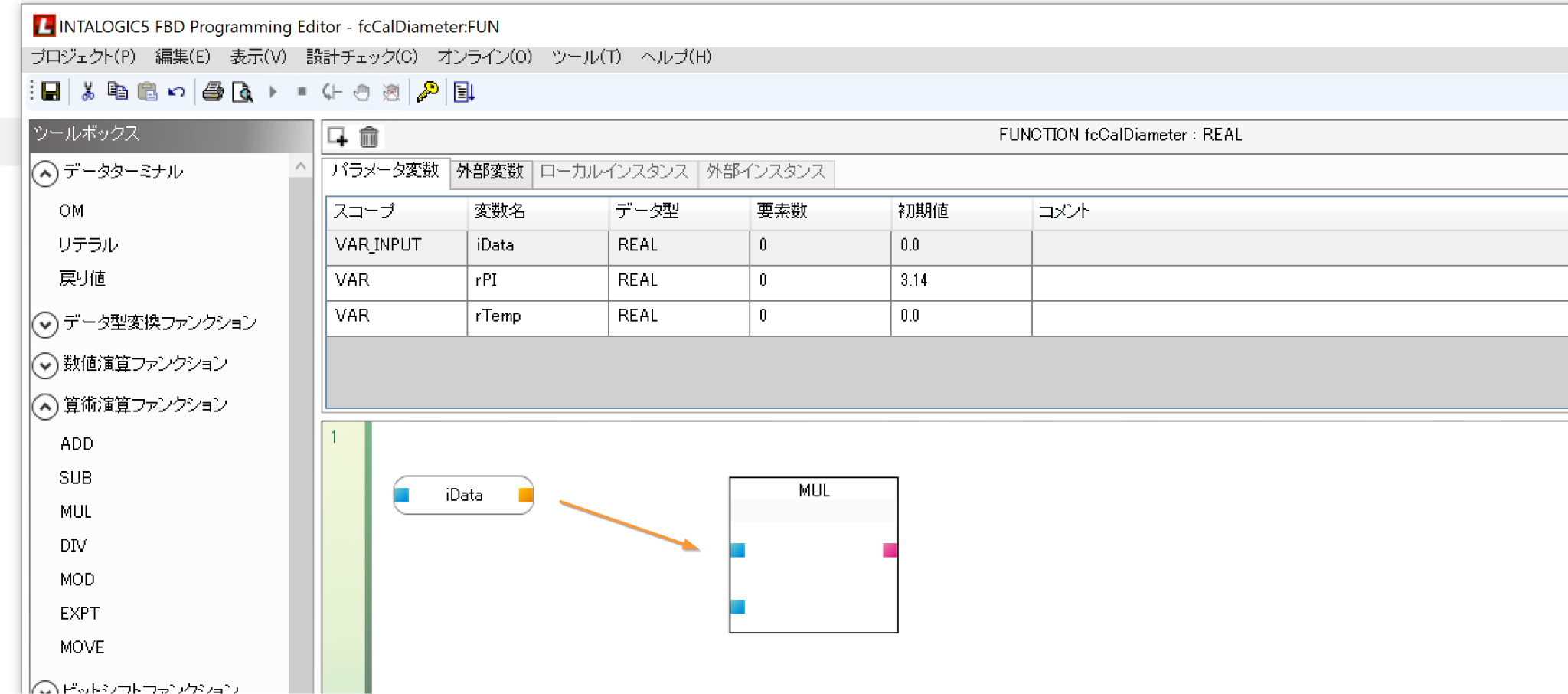

今度は変数をそのままネットワークにDropしてください。
Done!

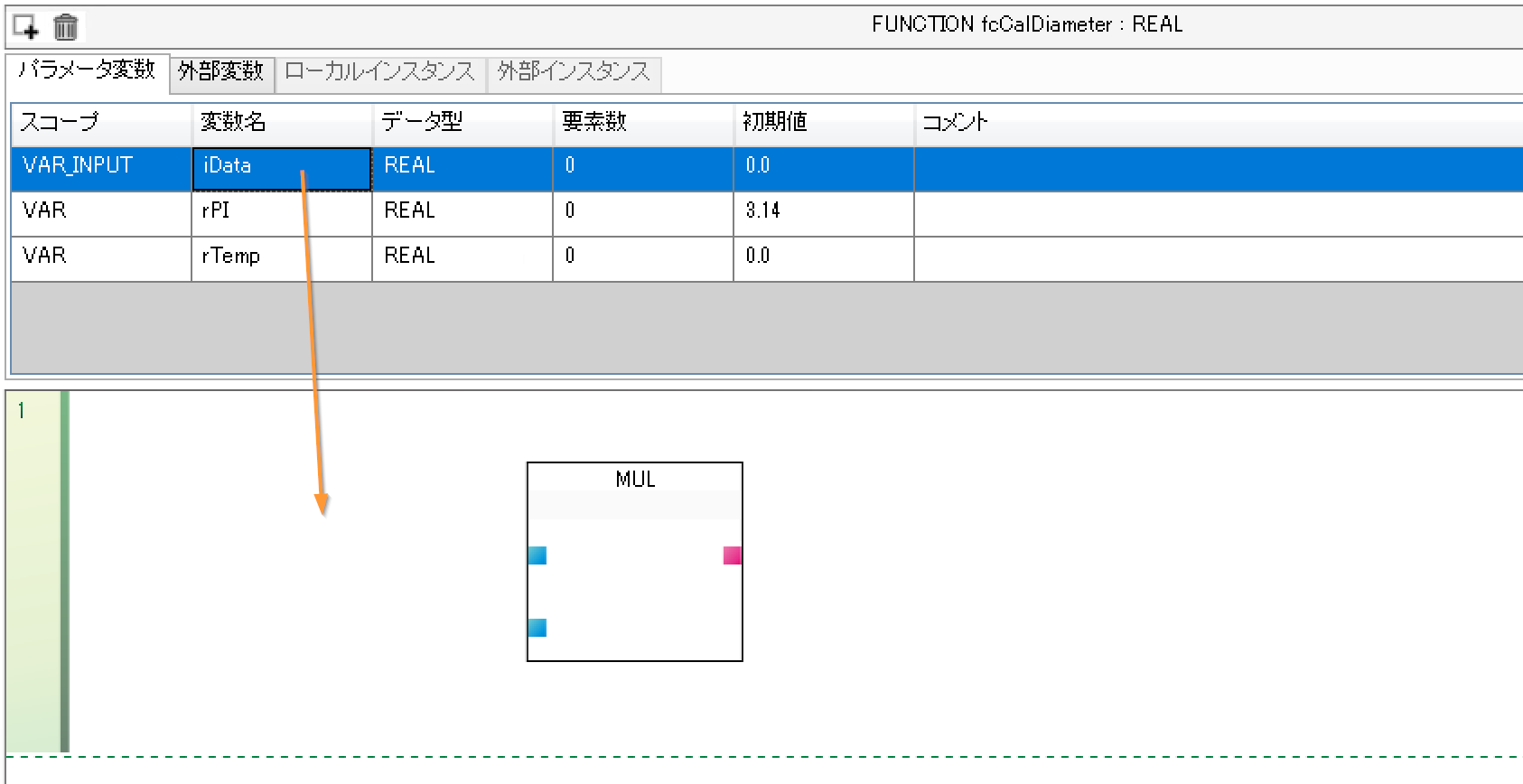

iData(このファンクションの入力パラメータ)をMULの入力端子と接続します。
下図のようにfcCalDiameterをデータターミナル→戻り値から追加します。

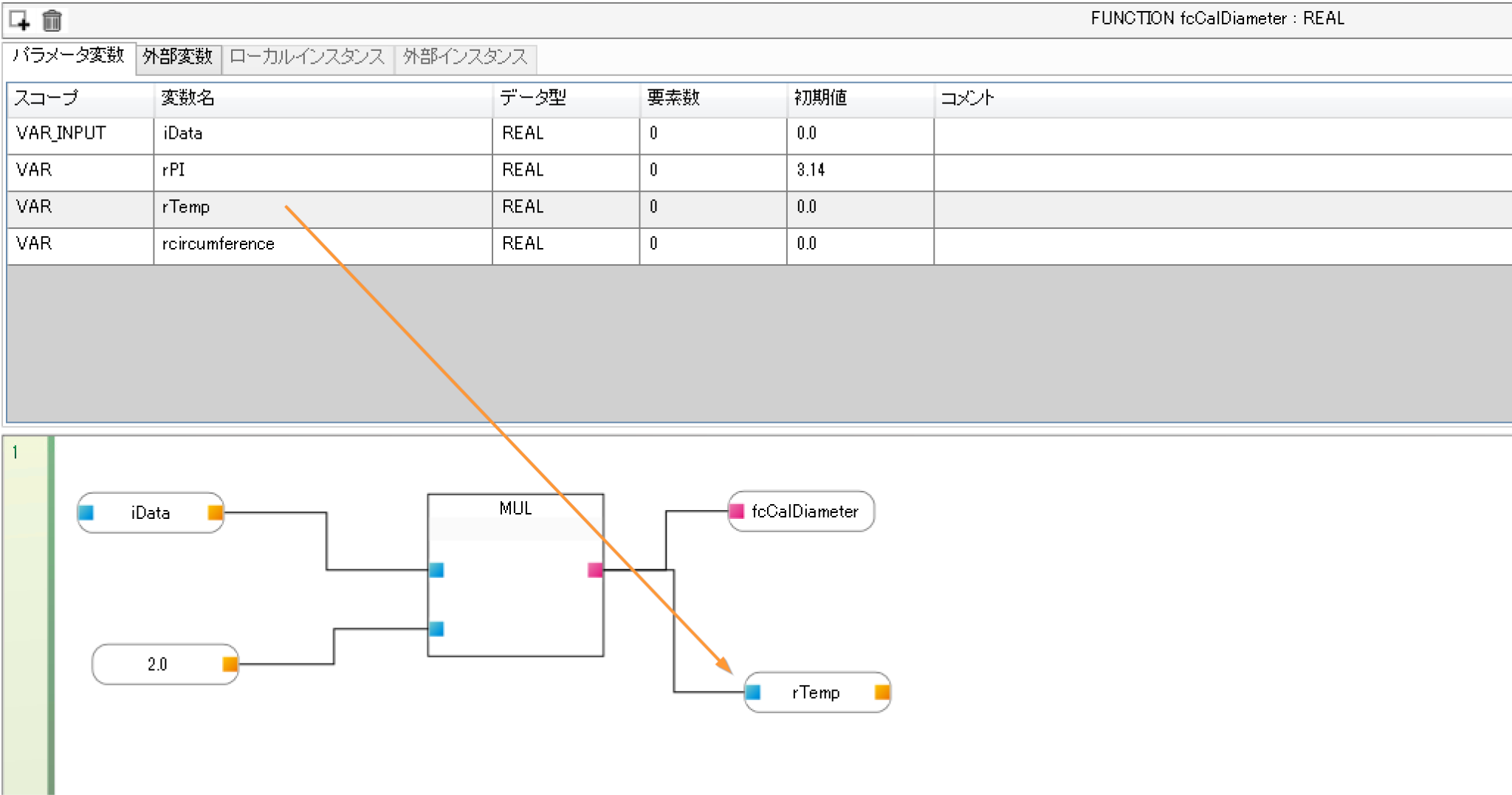

また、FBDでは1つのブロックを複数のターミナルに出力でき、下図のようにMULブロックの計算結果を2箇所に同時出力させます。

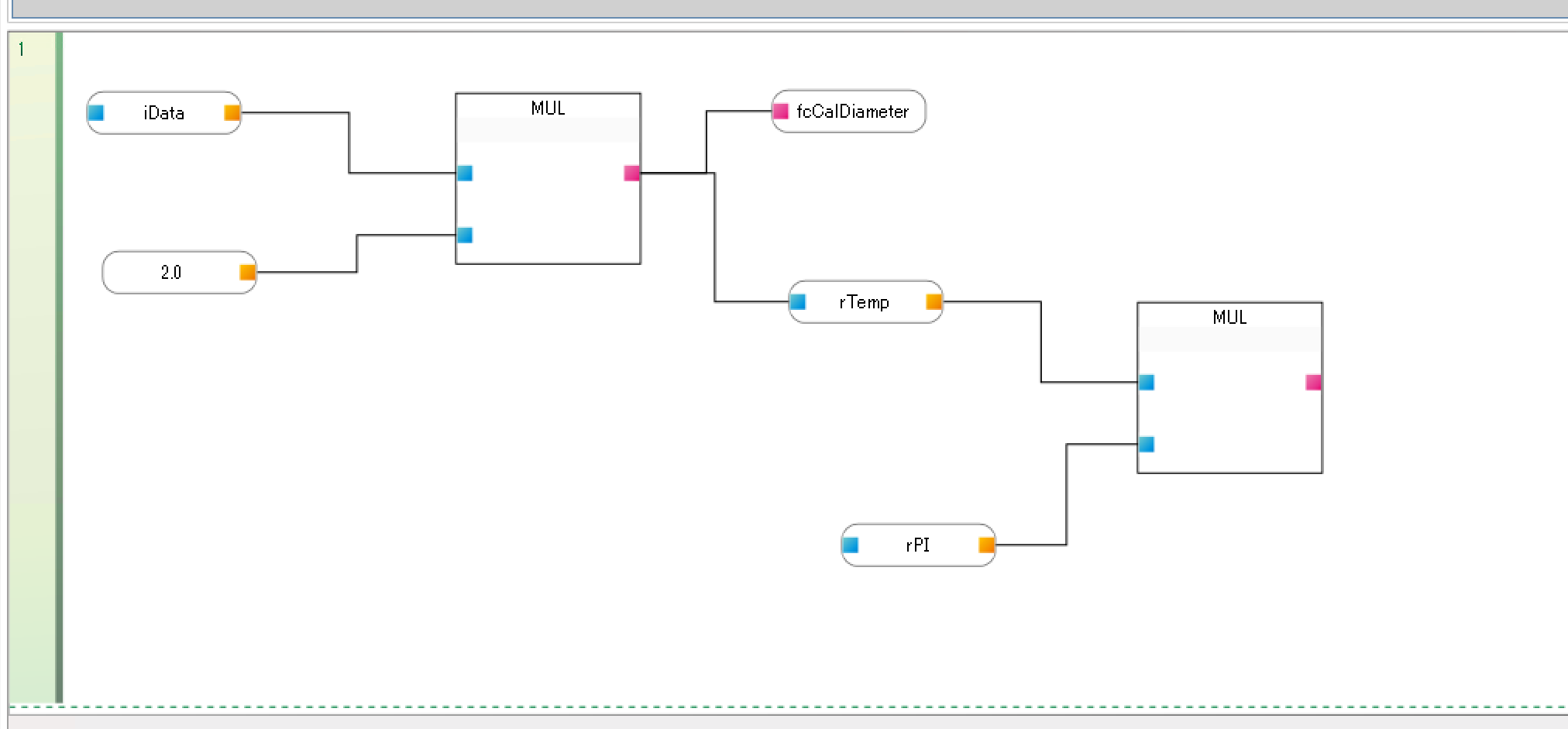

今度はもう1つのMULブロックを追加し、rPiと掛け算します。

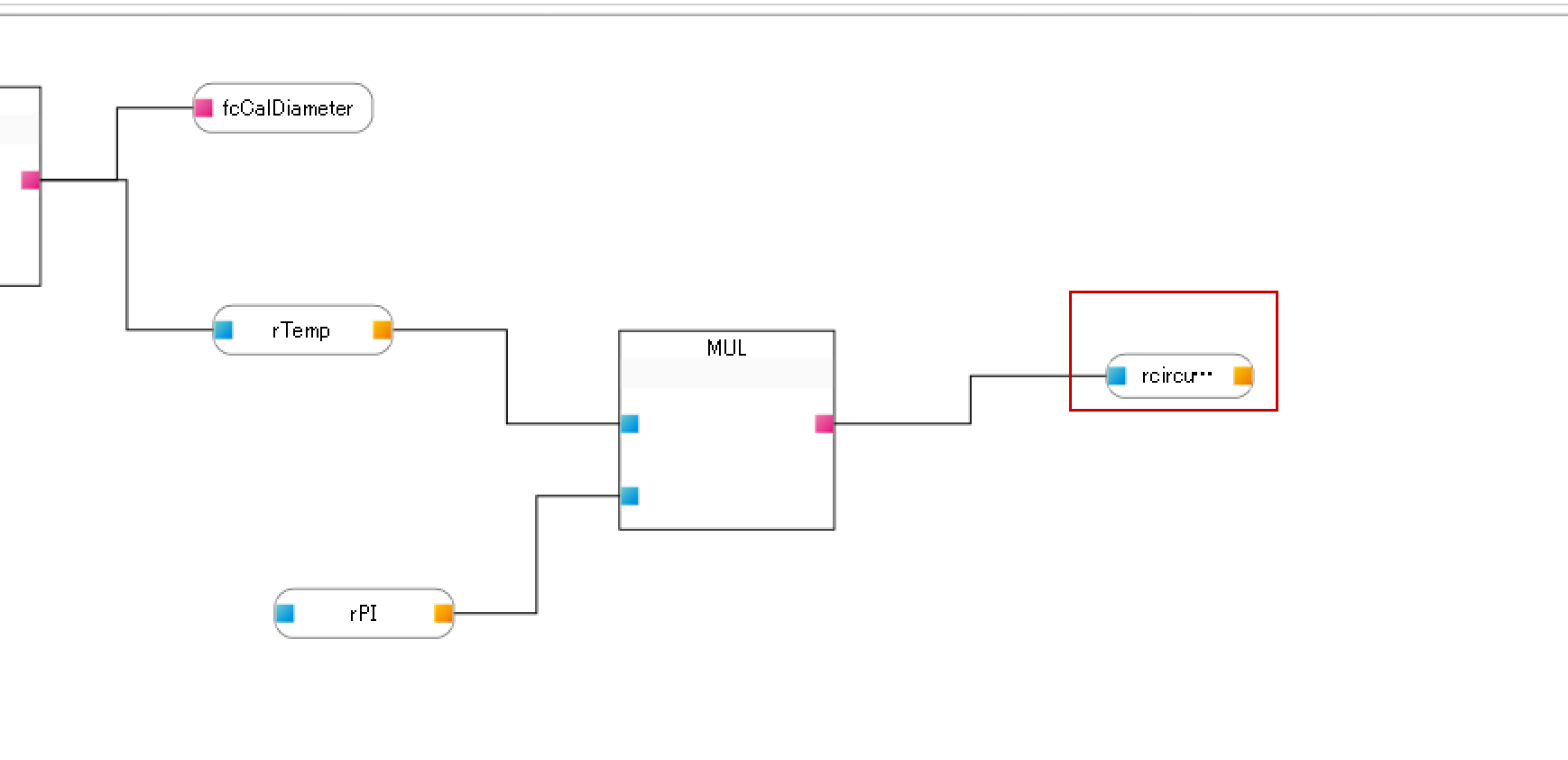

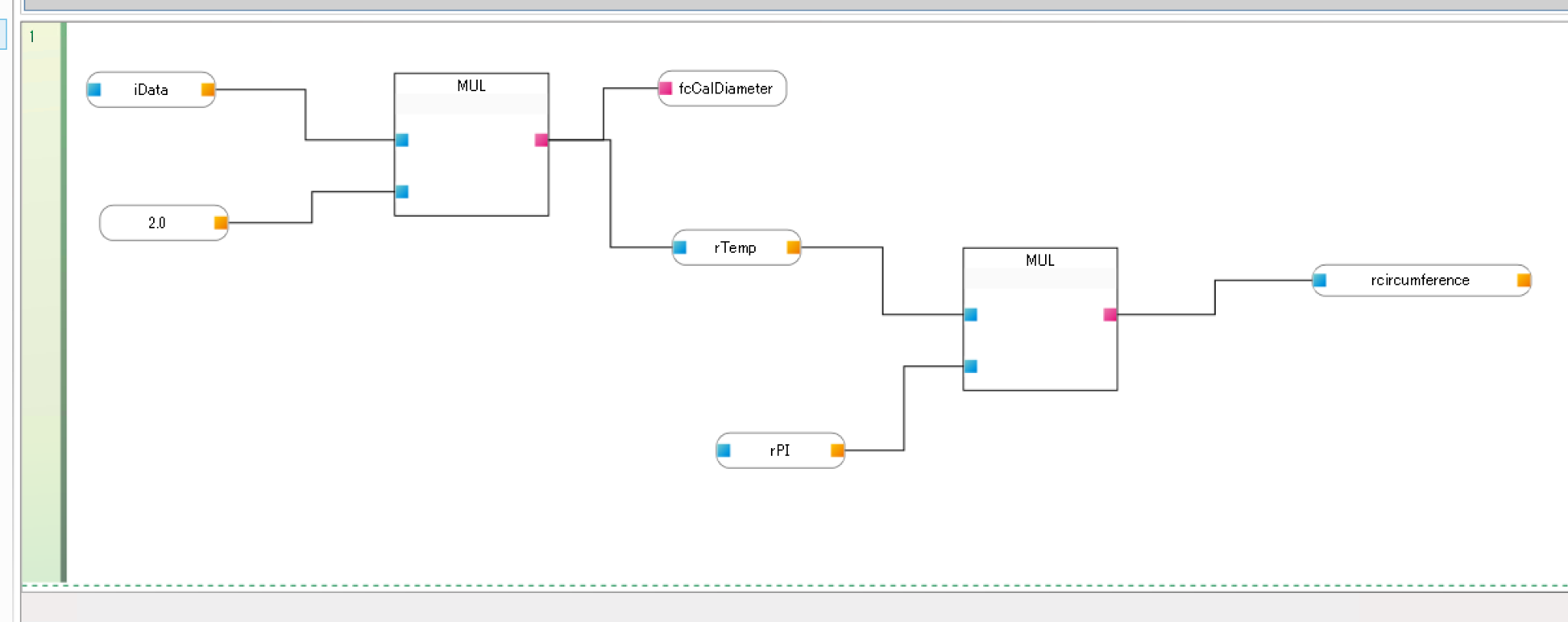

最後にMULブロックの出力をVAR_OUTPUTスコープの変数と紐付ければOKです。

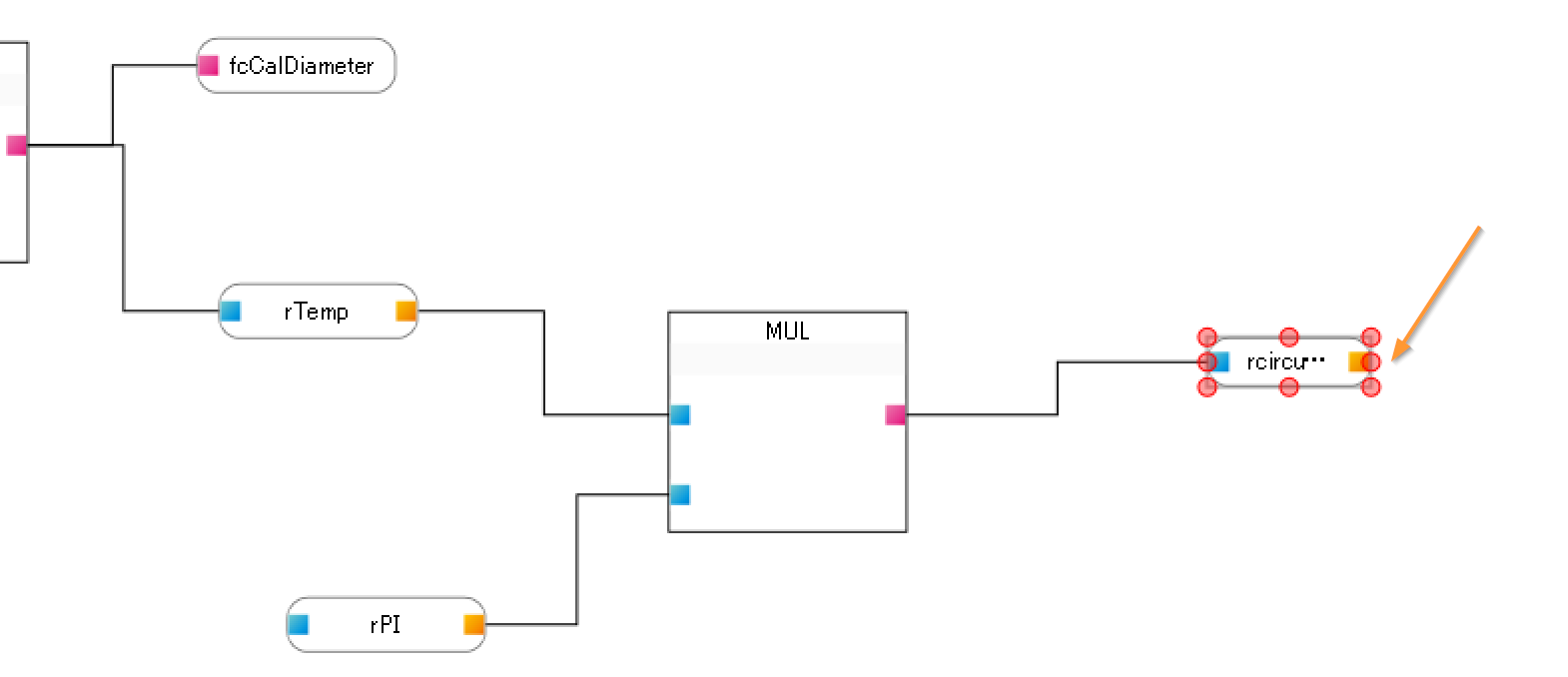

もし変数が長すぎるとデータターミナルが表示しきれない場合があります。
該当するデータターミナルを選択し→マウスで大きさを調整しましょう。
Done!
設計チェック

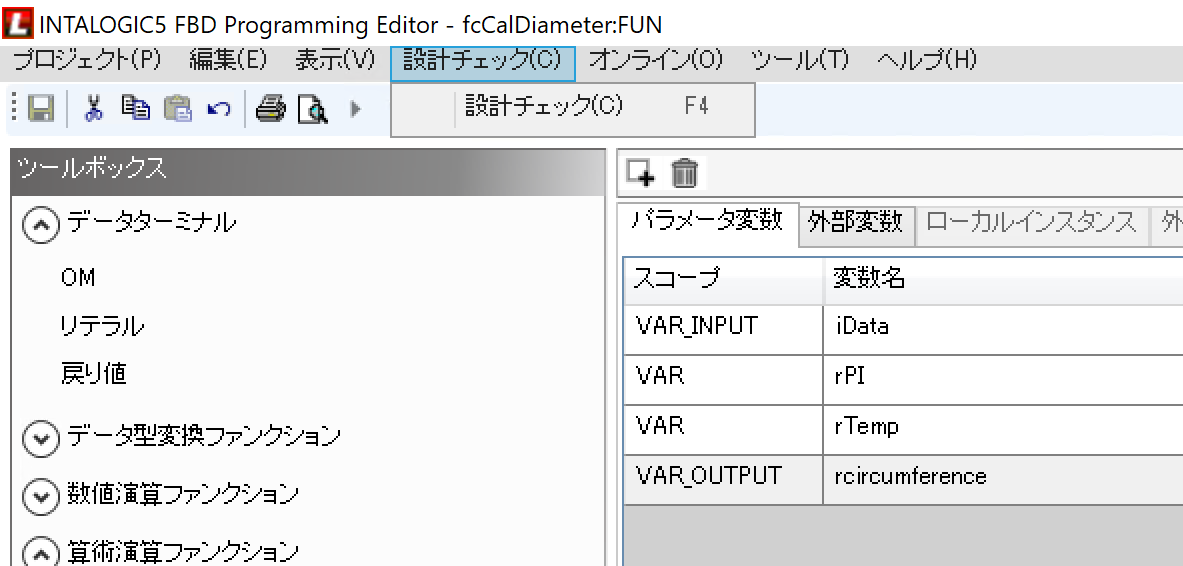

設計チェックでプロジェクトエラーがないかを確認します。
FBDプログラムに呼び出し
次は先程作成したファンクションをFBDプログラムから呼び出してみましょう。

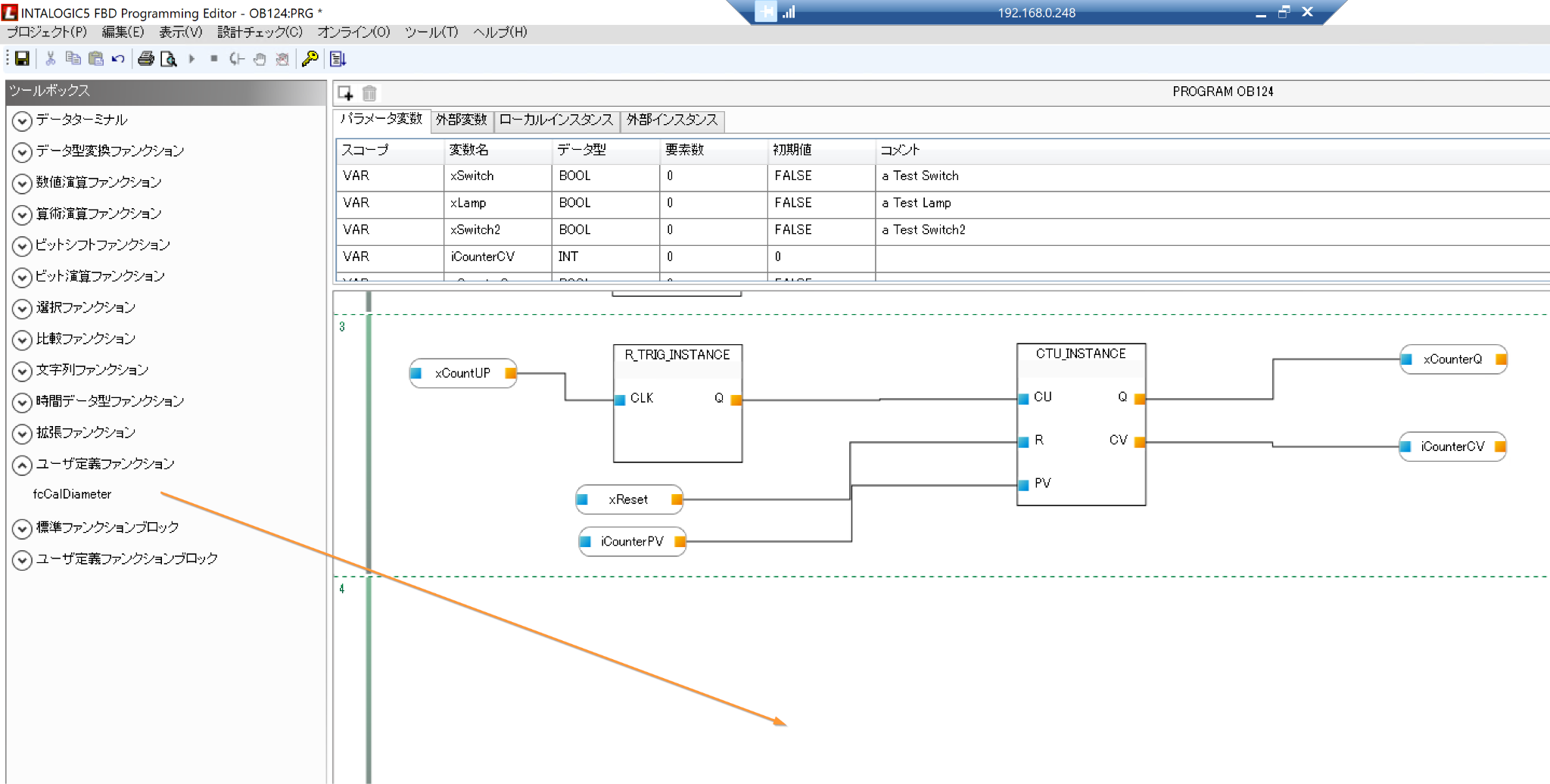

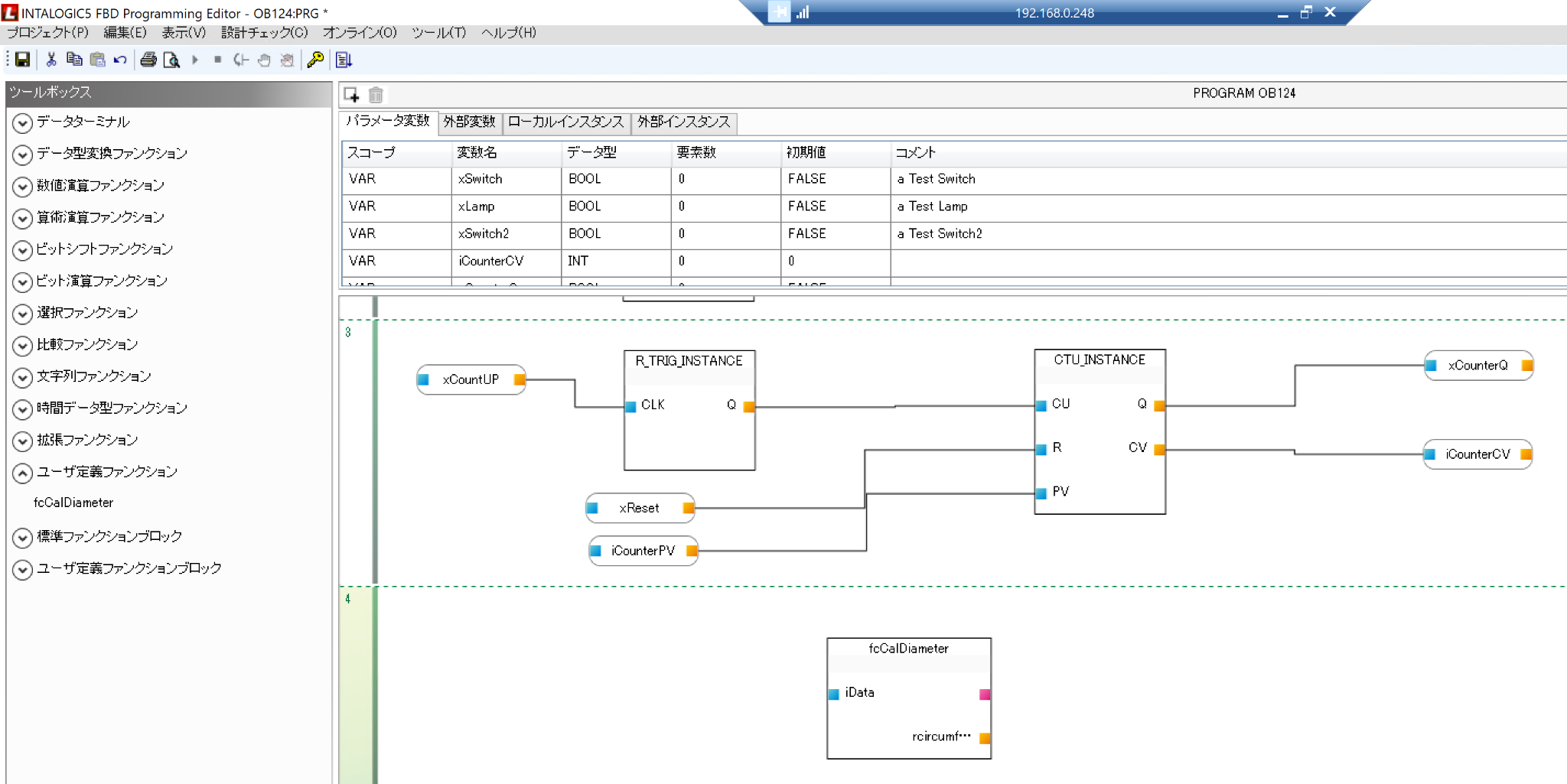

ユーザ定義ファンクション→先ほど作成したfcCalDiameter ファンクションをネットワークに追加します。

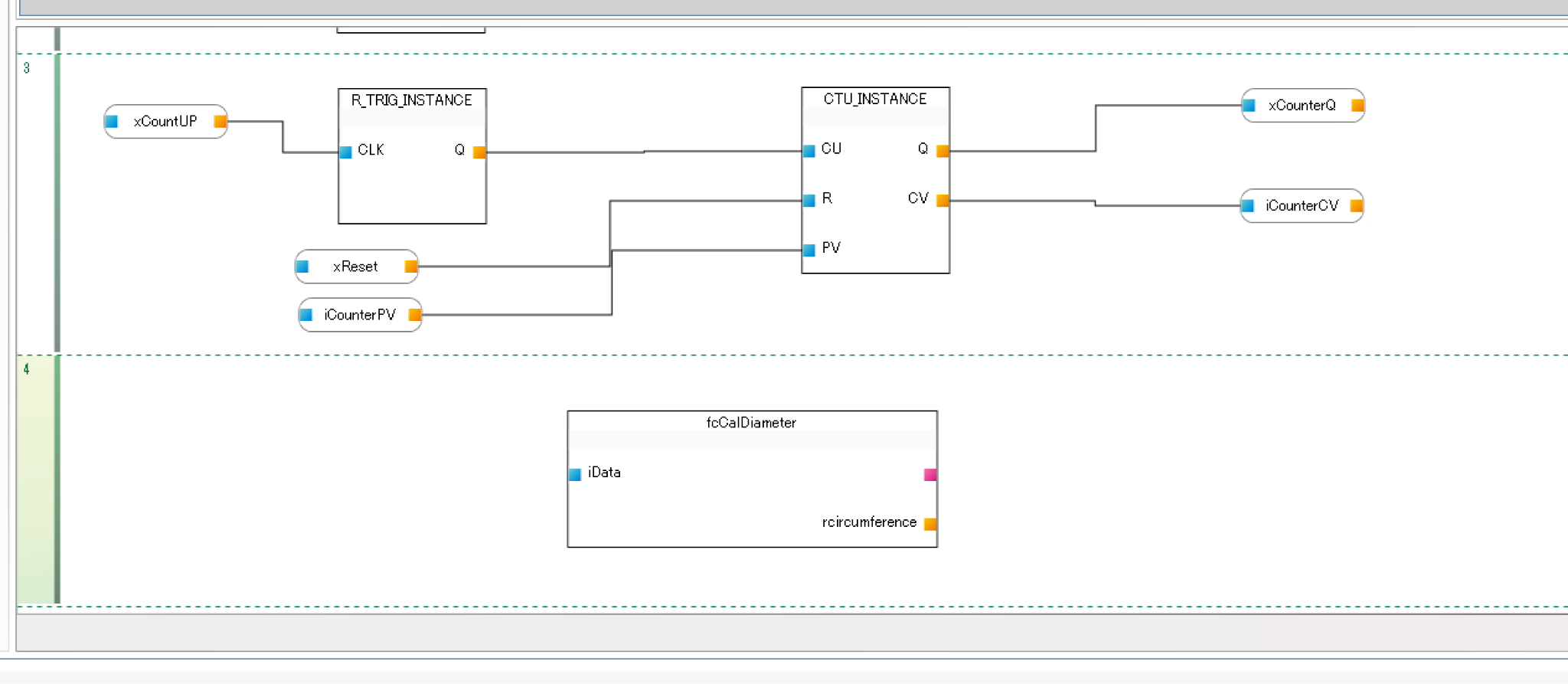

Done!先ほど作成したfcCalDiameterが追加されました。
もしファンクションのパラメータ名が表示しきれないとき、マウスで大きさを調整していきましょう。
Done!

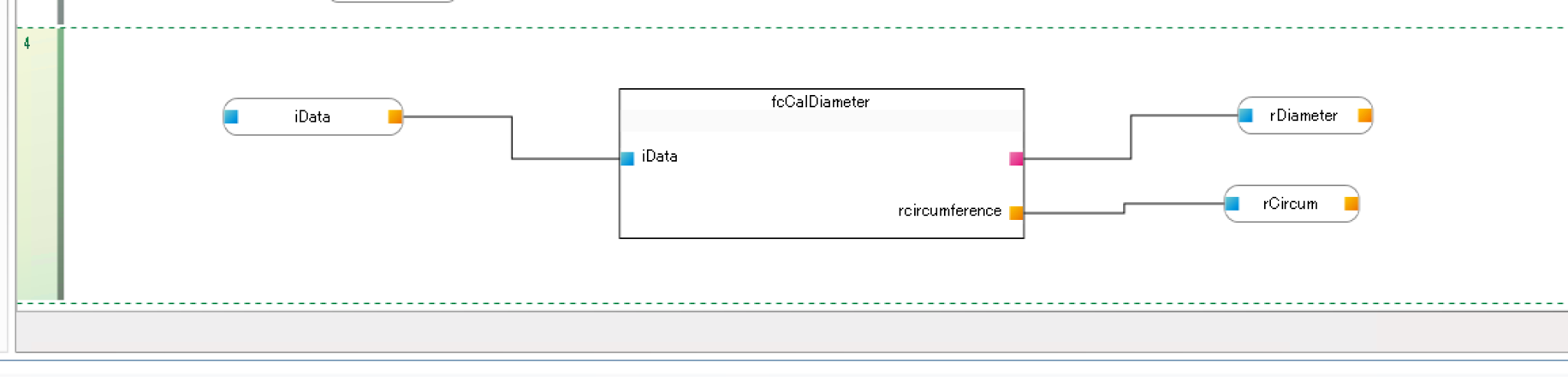

最後は変数に割り付けましょう。

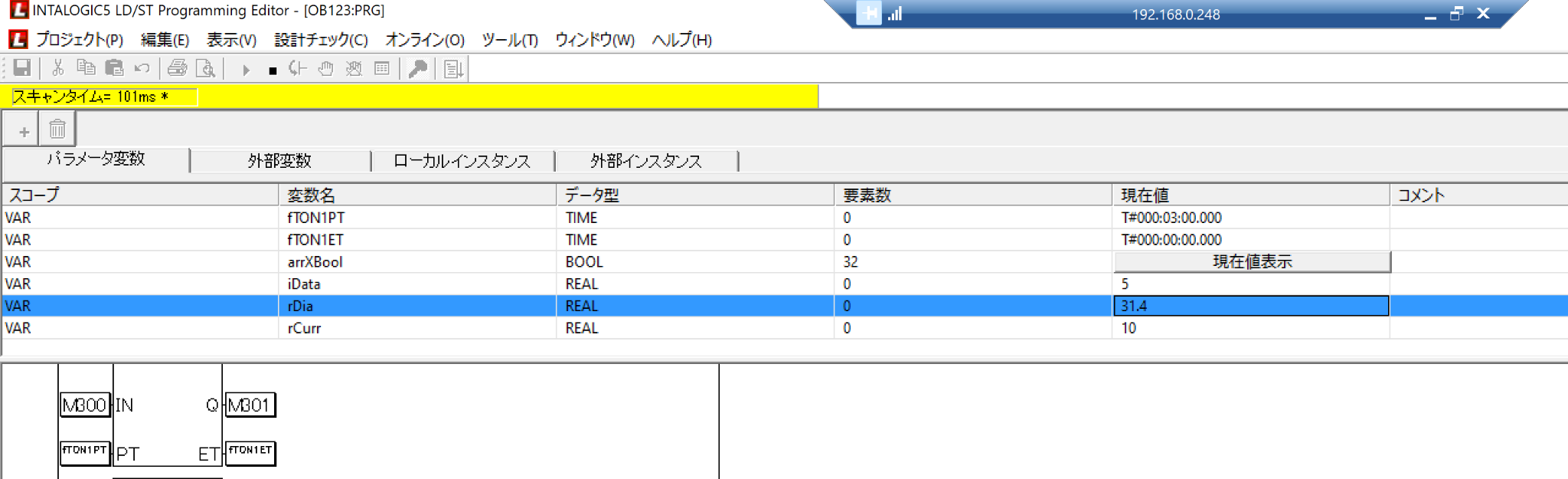

プロジェクトをRuntimeにDownloadします。ファンクションは正しく動いてます！
ラダープログラムに呼び出し
ファンクションはFBDだけではなくラダープログラムからの呼び出しも可能です。新しいRungをダブルクリックします。

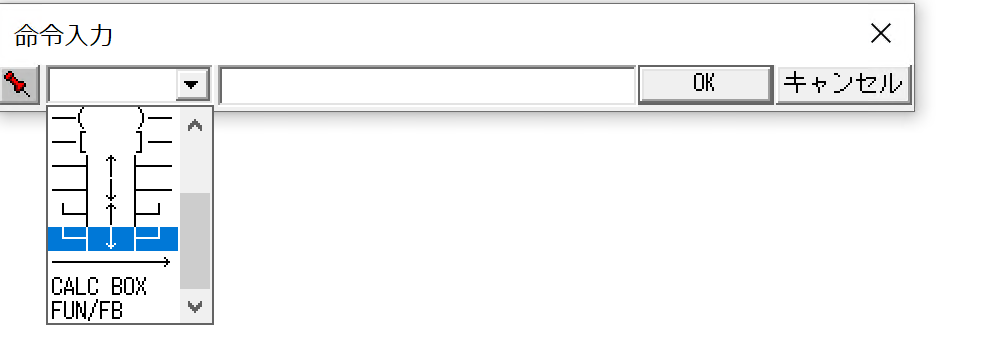

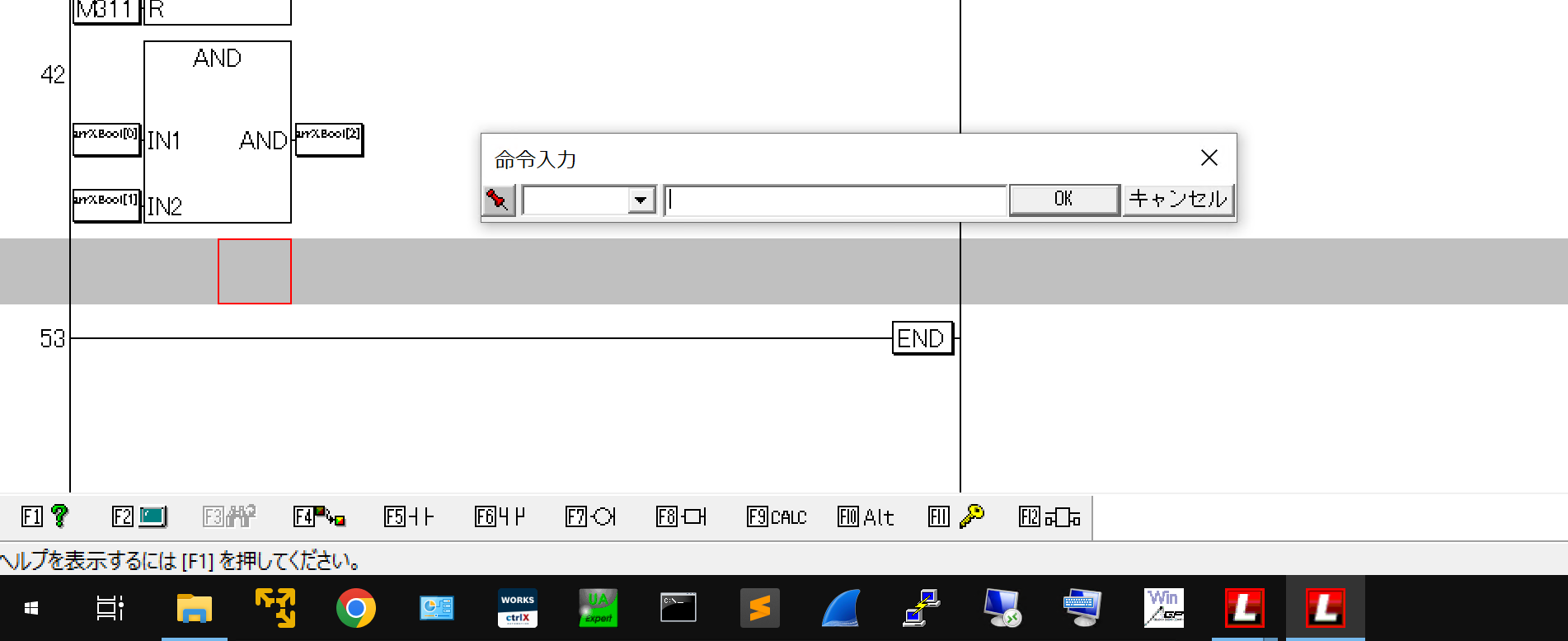

命令入力POPUPが表示され、Drop-ListからFUN/FBを選択します。

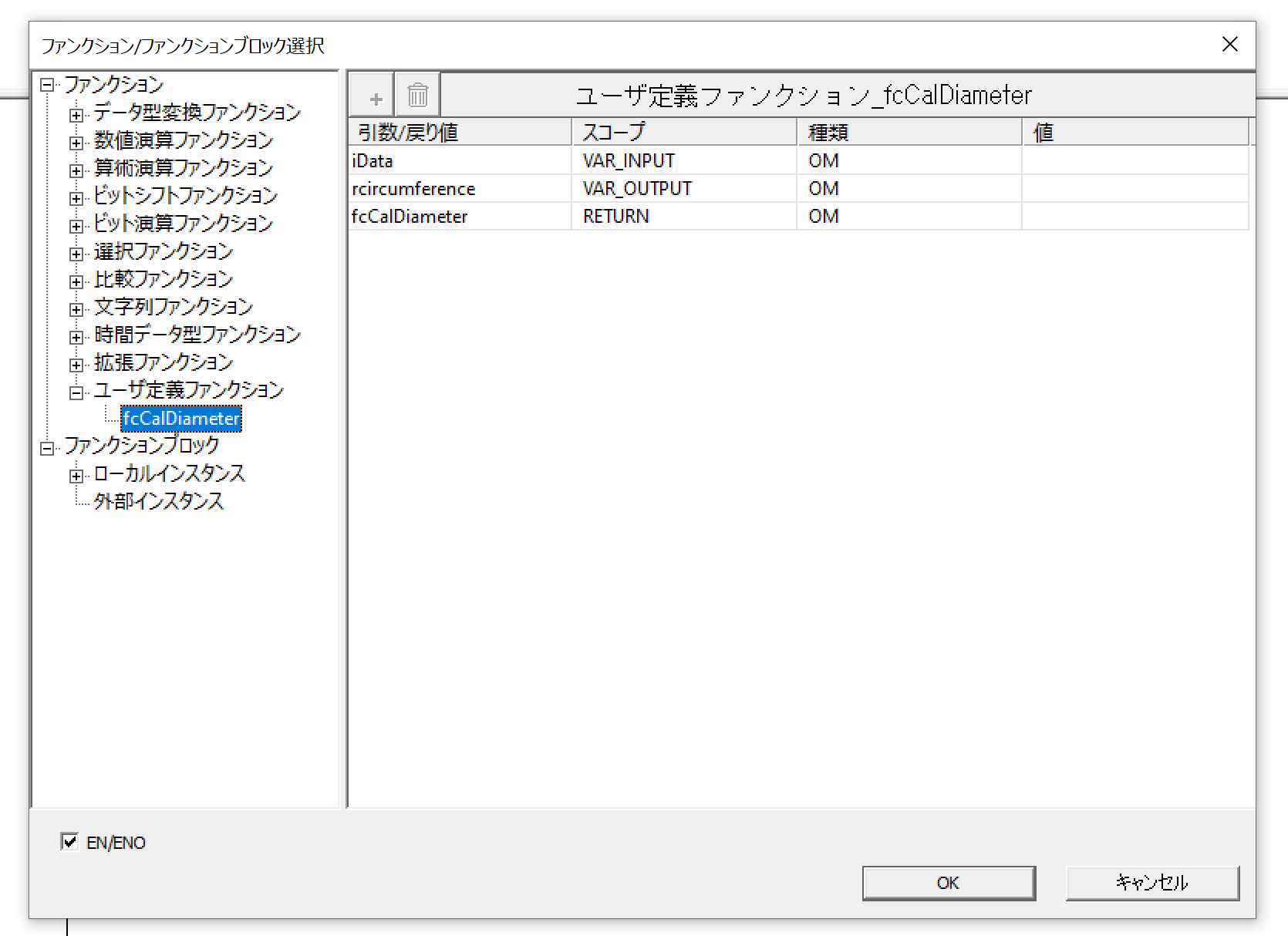

ユーザ定義ファンクション→先ほど作成したファンクションを選択します。

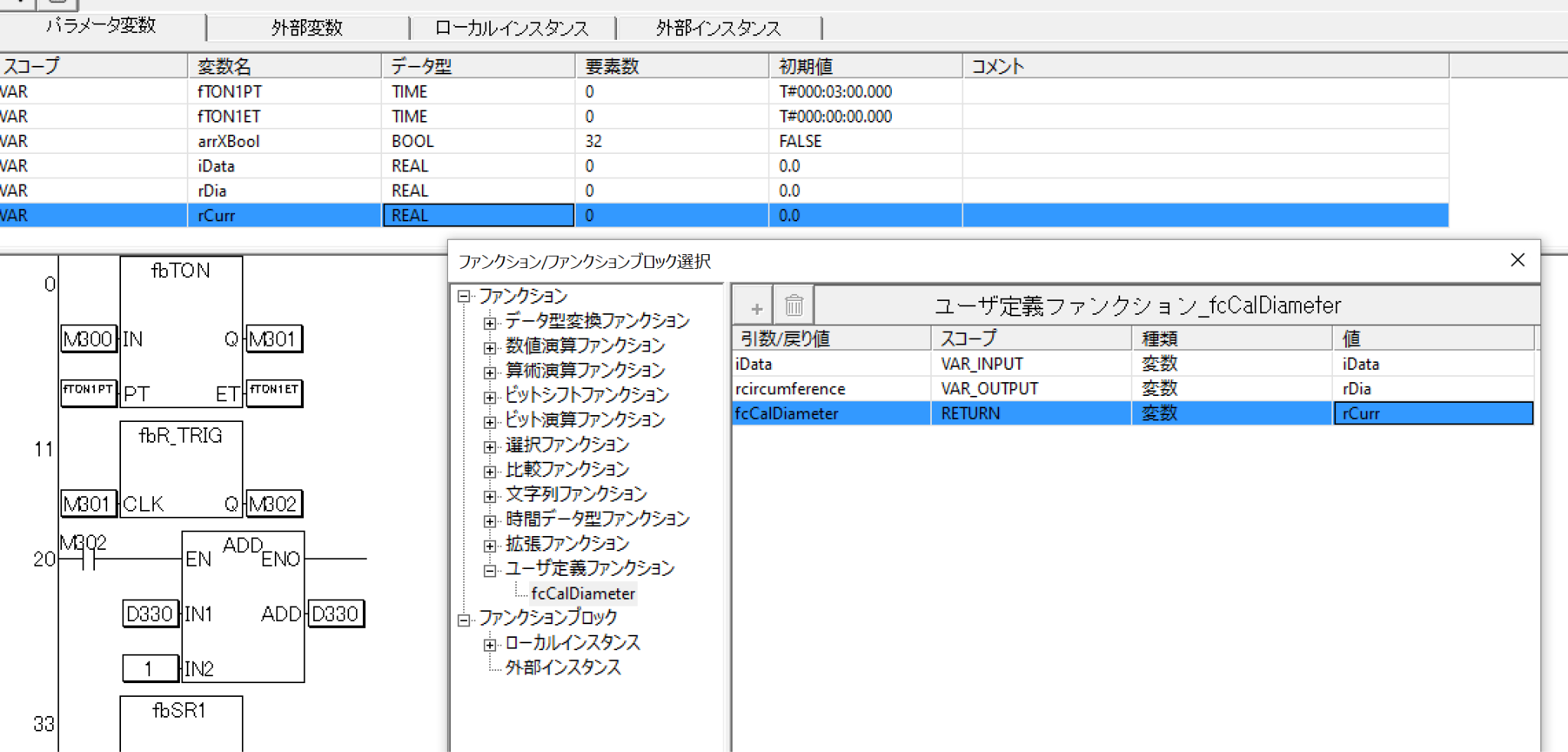

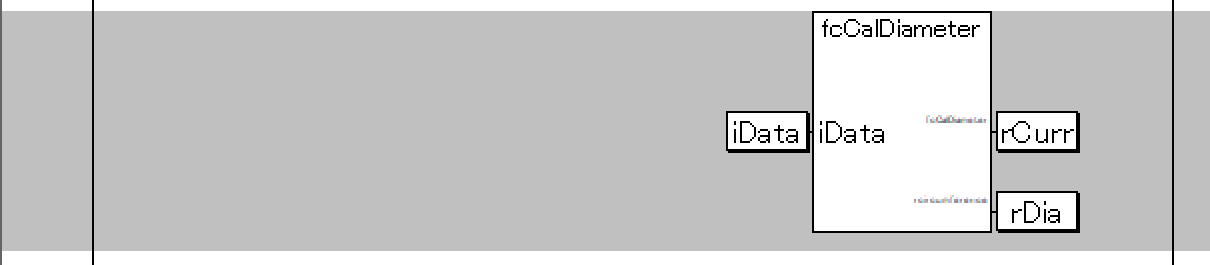

次はファンクションのパラメータと変数を割り付けましょう。
Done!
プロジェクトをRuntimeにDownloadします。ファンクションは正しく動いてます！
フォルダ追加

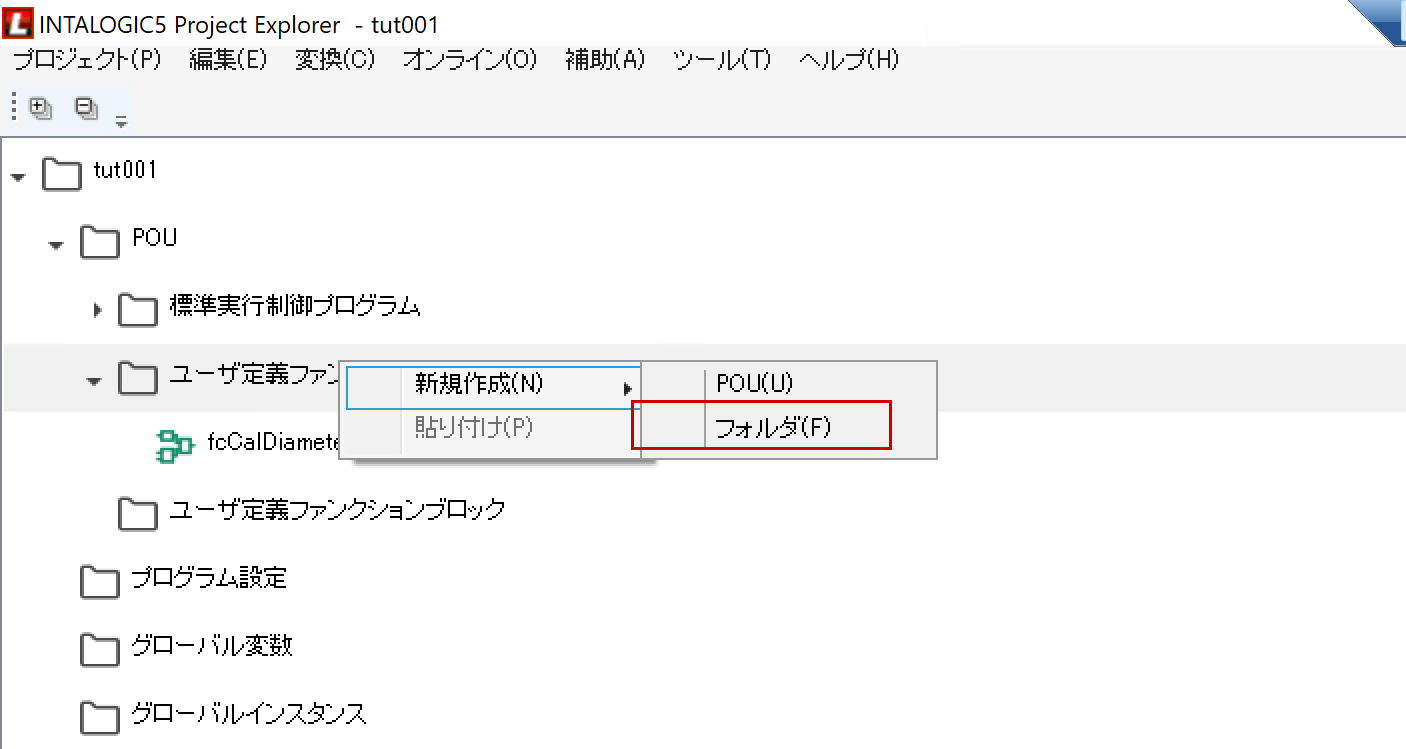

プロジェクトが大きくなると、作成するファンクションも増えます。INTALOGIC5にはフォルダ機能があり、ファンクションを用途などに応じて分別できます。新規作成→フォルダをクリックします。
フォルダ名を入力します。

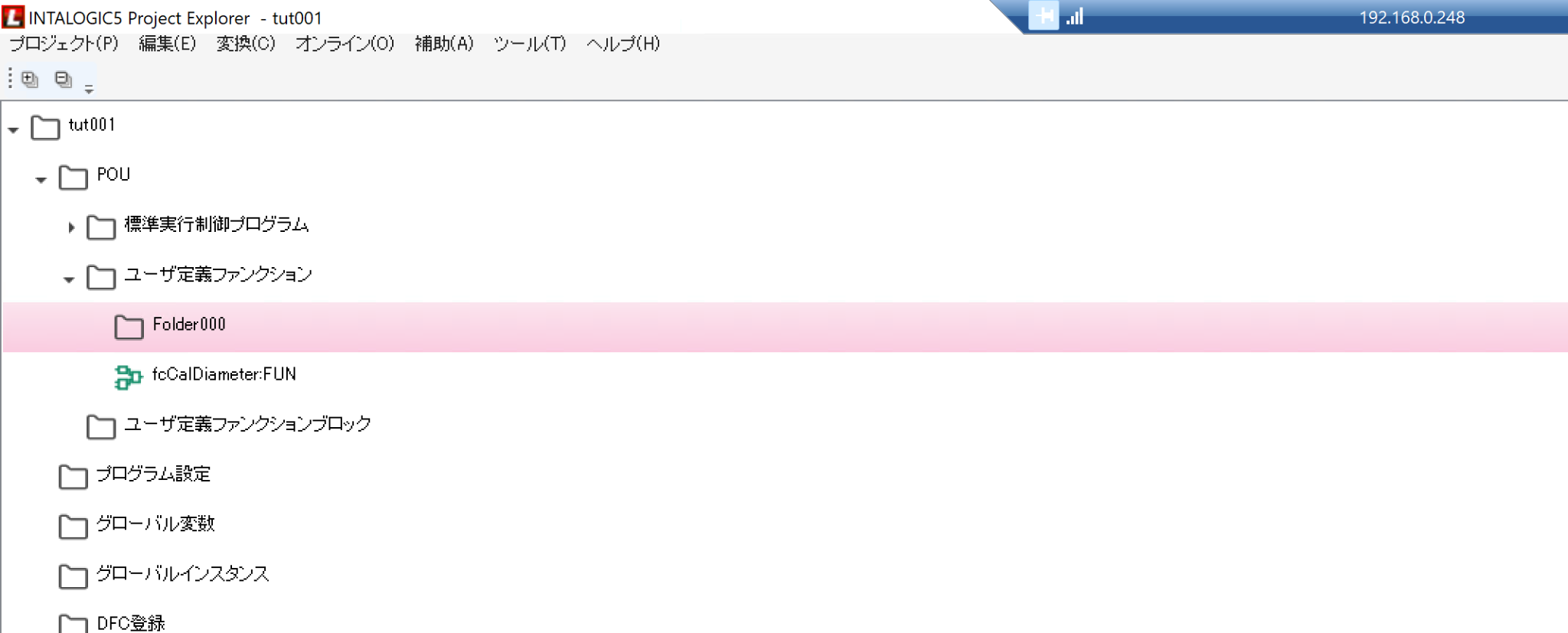

Done!新しいフォルダが追加されました。次はフォルダ内に新しいファンクションを追加しましょう。
下図のように、Editorから新しいファンクションを追加したとき、フォルダが分けられるようになりました。
