シーメンス#AnybusでCCLink-IEとProfinet Gatewayの設定方法など

AnybusのCCLINK<–>Profinet GatewayモジュールのConfigurationやり方について説明いたします。たけびしなどのGatewayのやり方と似ていますので、操作感も多分そんなに変わらないと思います。

ツールダウンロード

まず下記のWEBをアクセスします。

https://www.anybus.com/support/

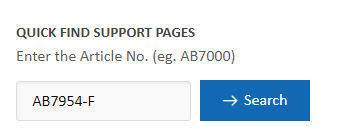

右にあるSerachのところいArticle No.を検索することができます。

モジュール横にあるArticle No.を入れて検索します。

よし、このモジュールですね。

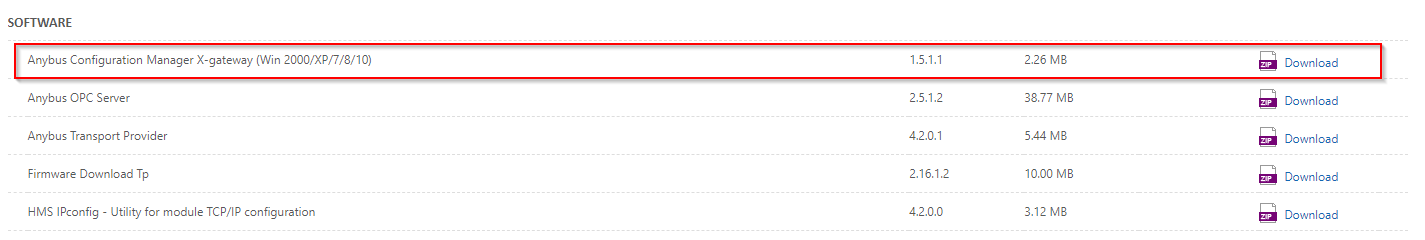

下に”SOFTWARE”にAnybus Configuration Manager X-gateway(xx)をDownloadします。

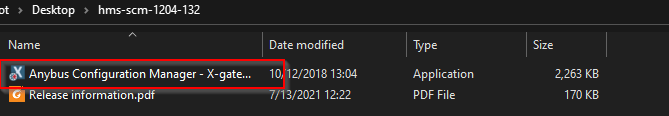

ZIP解凍し、EXEを起動します。

うん?Anybus Transport Provider がないと。

先のSOFTWAREのところにAnybus Transport Privoder をダウンロードし、インストールしましょう。

そのあともう一度Anybus Configuration Manager X-gatewayをインストールし、起動しましょう。

Commission

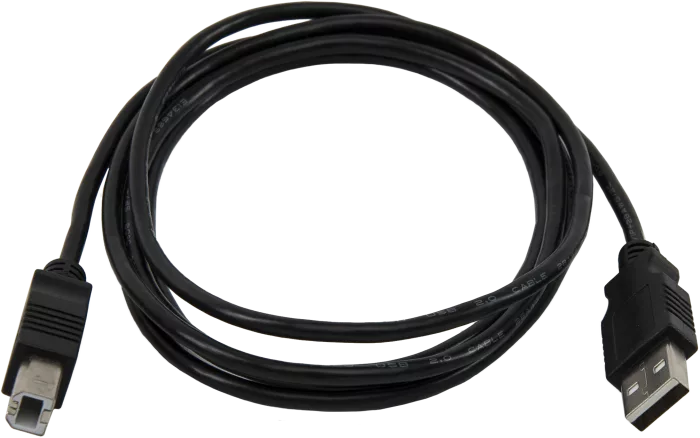

箱の中にそのようながUSB CABLEがついてると思います。

このCABLEを片方を自分のパソコンに、片方をモジュールのX4に接続しましょう。

Upload

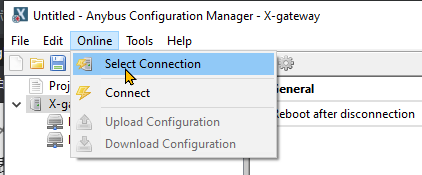

ツールを起動し、Online>Select Connectionします。

Configをクリックします。

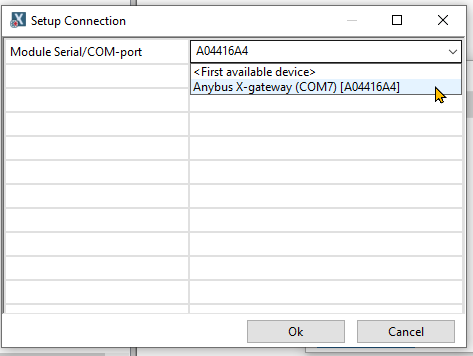

Anybus X-gateway(COMX)を設定します。

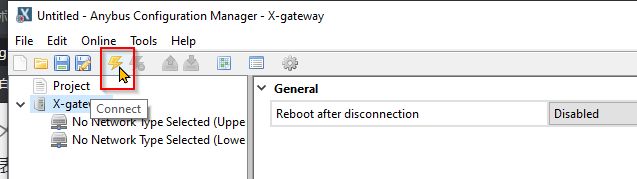

雷マークをクリックし、機器と接続します。

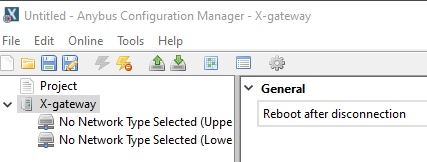

雷のマークが変わったらOKです。

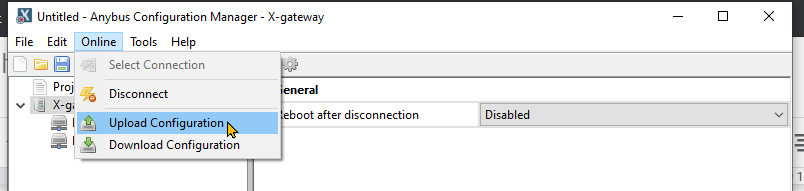

次はConfigurationをUploadします。

しばらく待ちます…

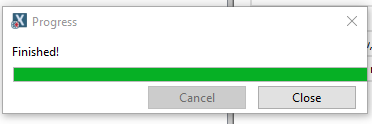

Finishedのメッセージが出てきたら、Upload完成です。

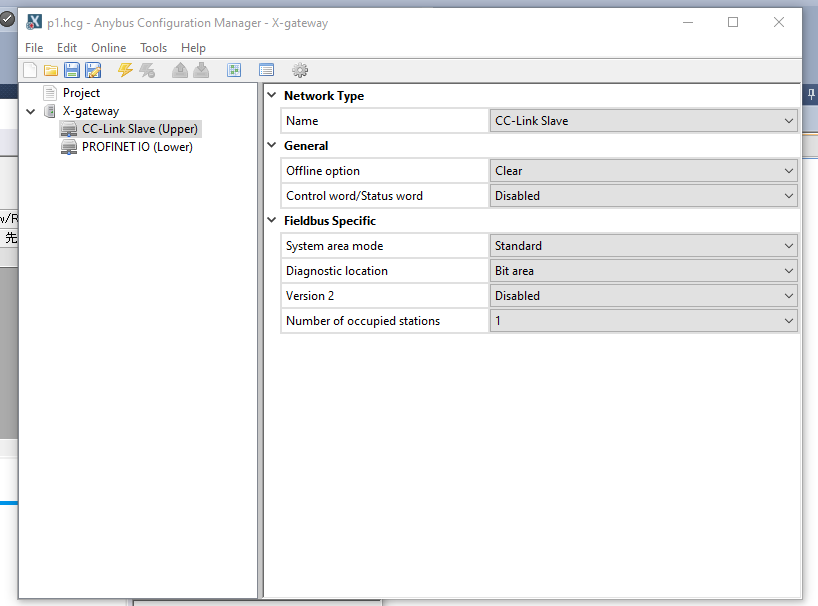

UpperがCC-Link Field Network、下はPROFINET IOになっています。

PROFINET IO側

InputとOutput Data Sizeを設定します。

ここで512Bytesにします。

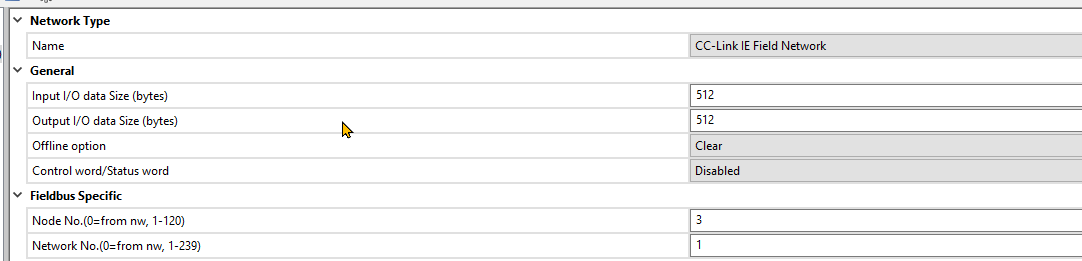

CCLINK-IE側

こちらにIN/OUTも512Bytesを設定します。

Configuration Switchesも忘れずに。

LED Status

Download

Online>Download Configurationします。

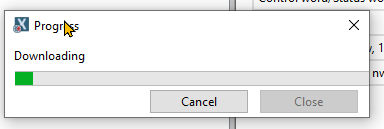

しばらく待ちます…

Download OKですね。

Siemens側

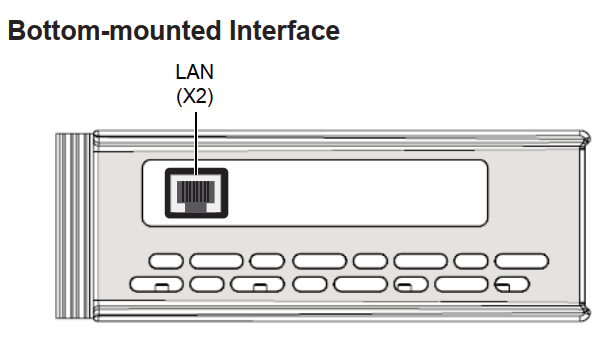

今回もらったAnybusモジュールはX2のほうがProfinet IOなので、LANをX2に接続し、もう片方を自分のProfinet Controllerに接続しましょう。

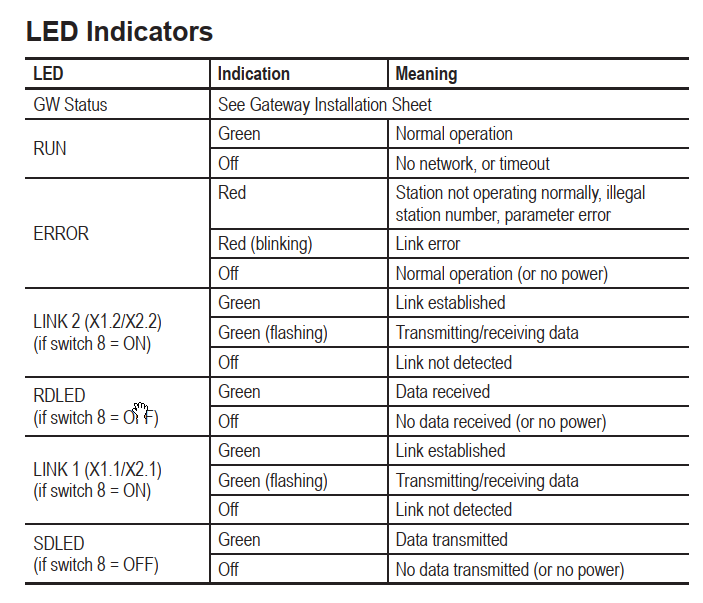

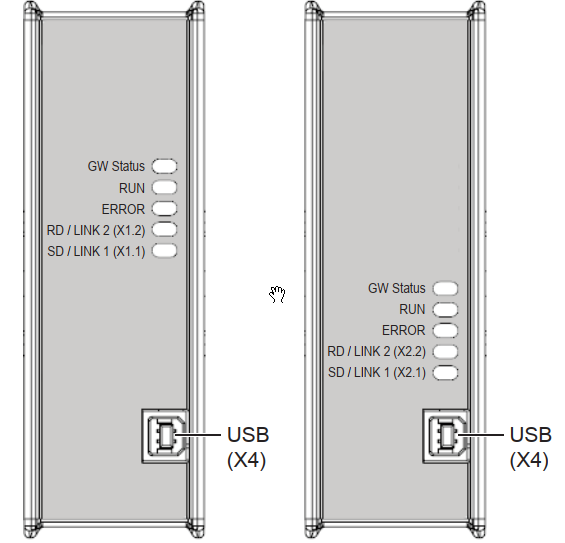

こちらはモジュール上についてるLEDの意味です。

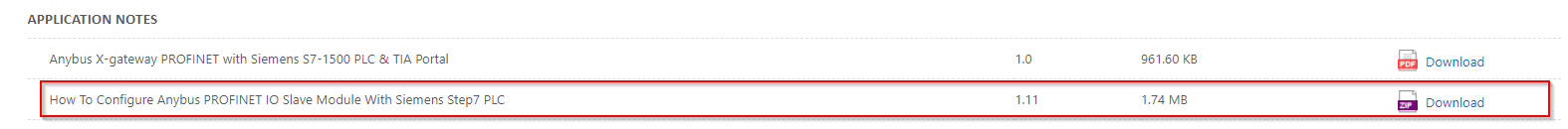

ちなみに、GSD FILEははAPPLICATION NOTESのところでDownloadできます。

Profinet Controller(ここではSiemensのPLC)Onlineしたら、うん、見えていますね。

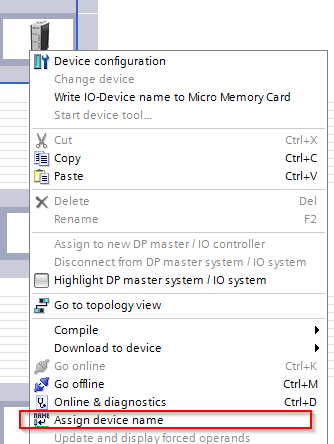

Profinetなので、Device Nameも忘れずに。

よし、Device NameもAssign OKになります。

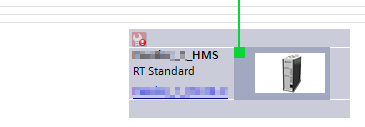

Anybusの状態が緑になりましたね。

三菱側

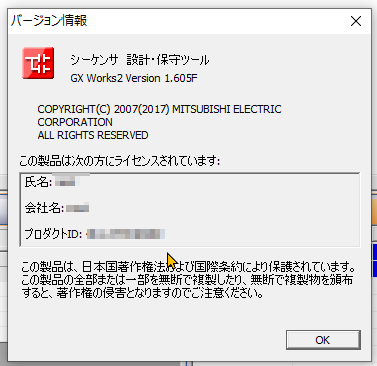

以下はGXWORKS2のバージョンです。

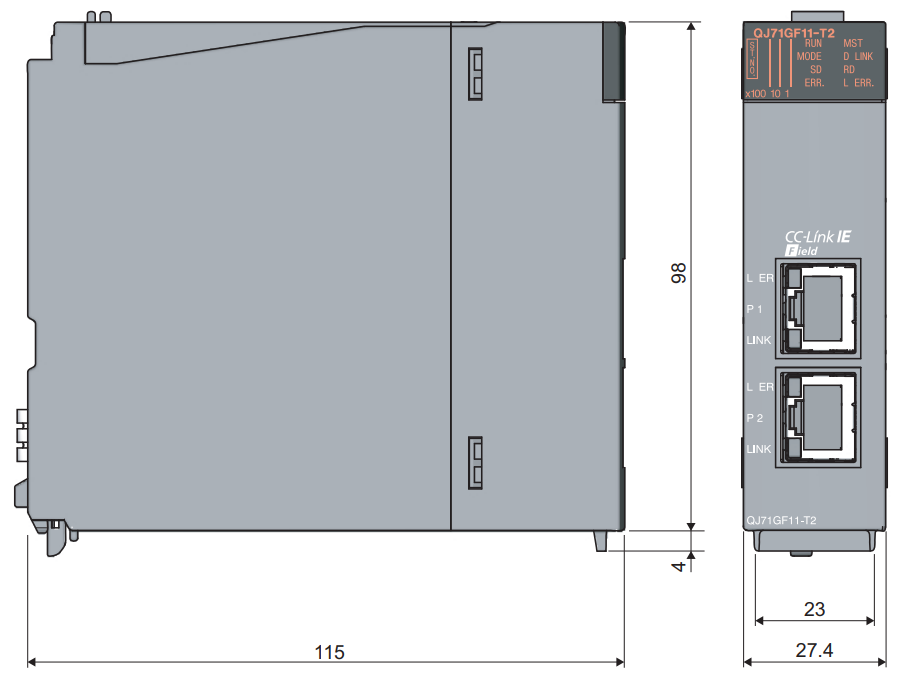

Q71GF11-T2を使用します。

CCLINK-IE を構成するのは初めてなので、もう少し詳しく書きます。

パラメータ>PCパラメータを開く。

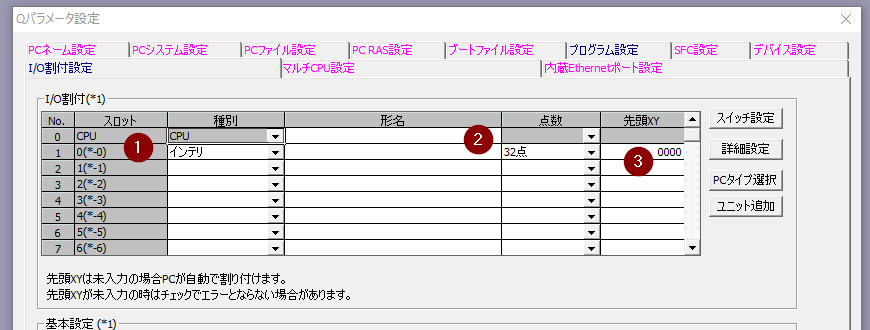

I/O割付設定のTabを開きます。

今回はCPUとこのQ71GF11-T2だけなので、No1(スロット0)に種別をインテリを選び、形名は空のままでOKです。点数は32点を選び、先頭XYは0000します。

この先頭XYはモジュール診断のIOになります。(エラーあるとか、Readyとか。)

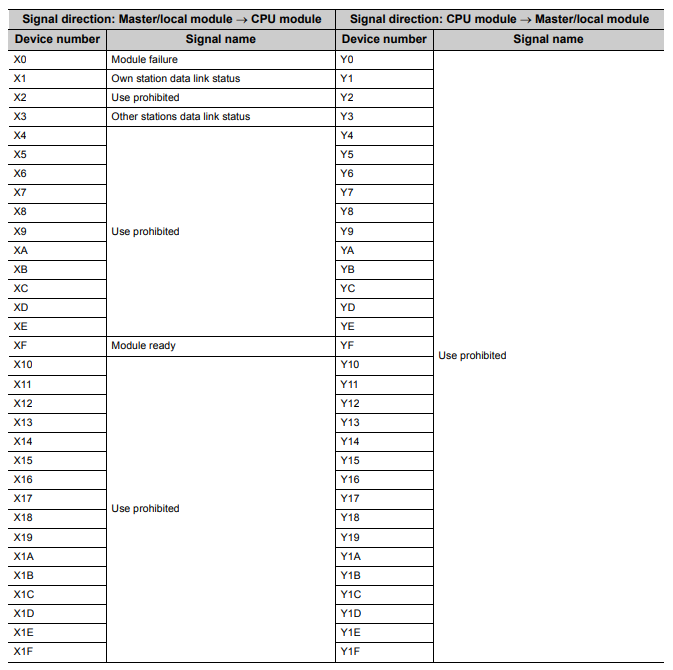

32点を設定する理由は、Manualではこのモジュールを診断できるIO点数は32点もってます、と。

次はCCIEのネットワークを構築します。

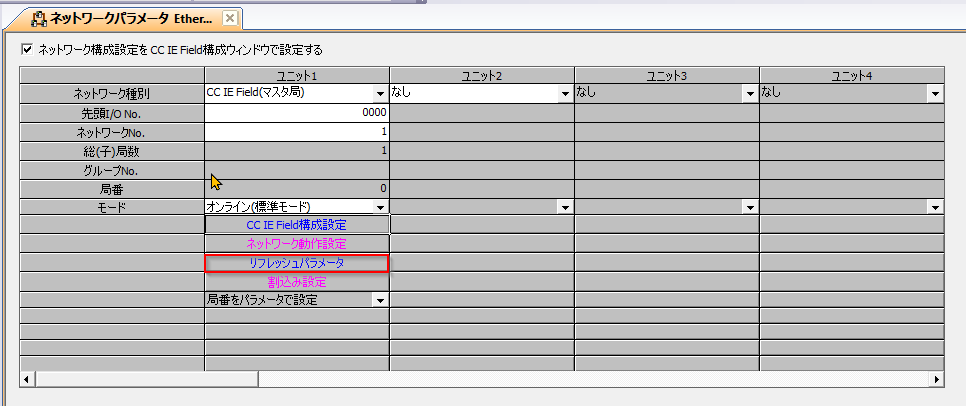

ネットワークパラメータ>Ethernet/ CC IE /MELSECENTを開きます。

ネットワーク構成設定をCc IE Field構成ウェイドで設定するのCheckboxを入れます。

ネットワーク種別:CC IE Field(マスタ局)

先頭I/O No.:先設定したモジュールの先頭XY合わせます。なので0000です。

ネットワークNo.:1にします。

モード:オンライン(標準モード)。

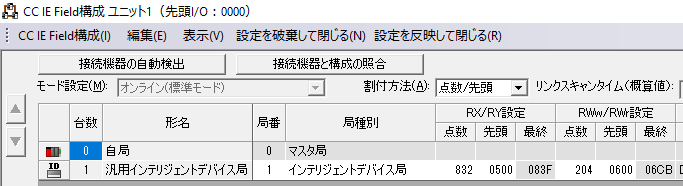

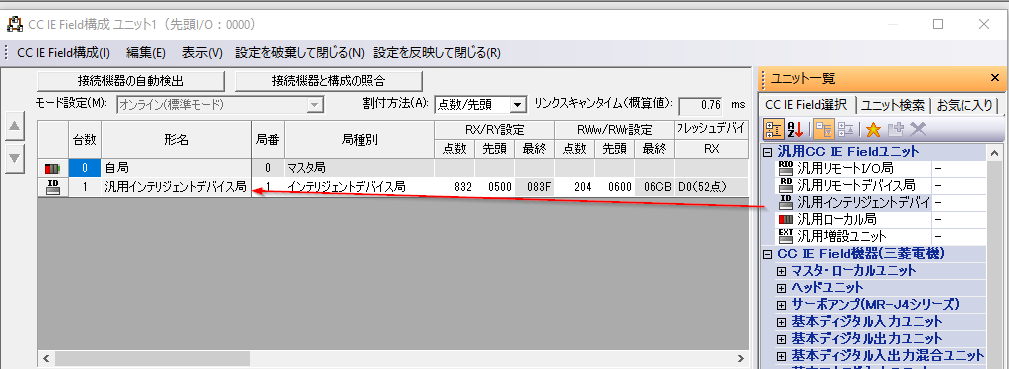

そしてCC IE Field構成設定をクリックします。

ここで汎用インテリジェントデバイスを引っばるでもよし、もしAnybusのデバイスも構成Downloadしたら、接続機器の自動検出でもOK。

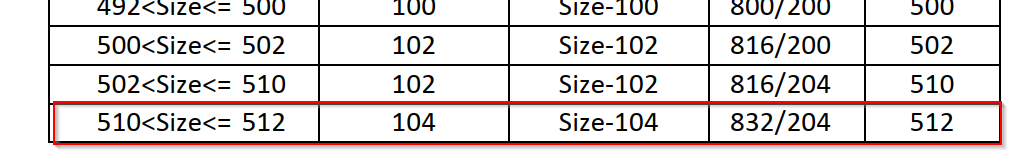

点数はAnybusの設定に合わせましょう。

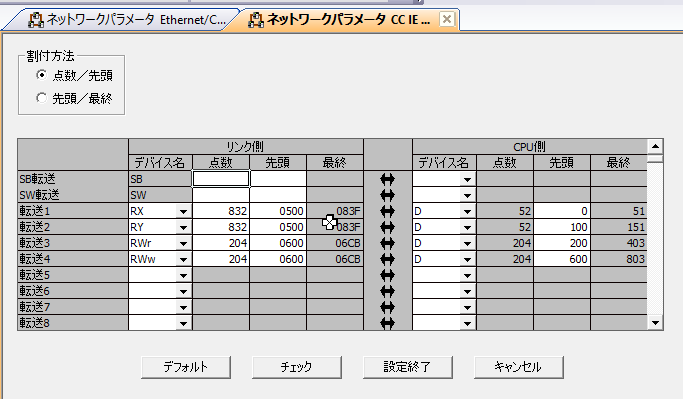

次はリフレッシュパラメータを設定します。(これ設定しないとなぜかIO全然更新してくれません…)

転送1,2,3,4を先設定したIOに合わせてDやMに転送しましょう。

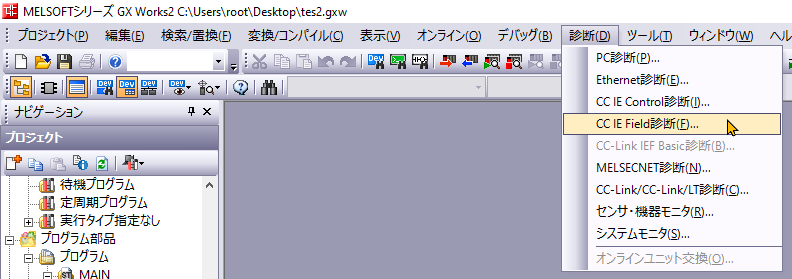

AnybusのデバイスはどうやらCC IE Field診断できないらしい?通信テストずっとTimeoutになっています。(通信はしてるけど。)

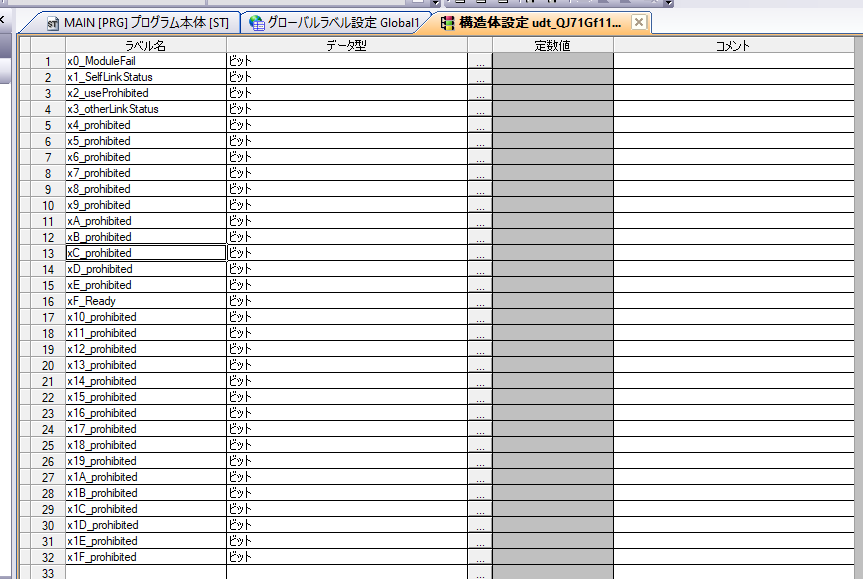

これからは自分のプログラム癖ですが、Siemensのプログラムでいつも構造体作ります。今回三菱も例外なくモジュールの診断用の構造体です。

中に先Manualに記載してたIO Mappingと同じように構築します。

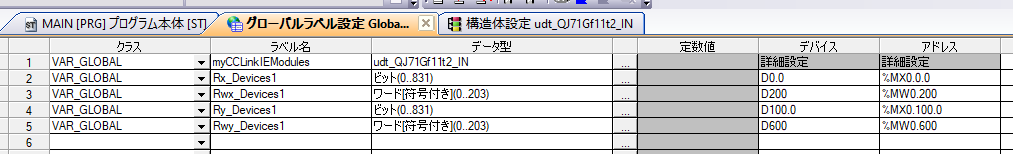

最後はGlobal変数を定義します。

残りのBoolとWordの配列はCCLINK IEからAnybusのモジュールの読み書き用の変数です。デバイスの詳細設定はリフレッシュ設定に合わます。

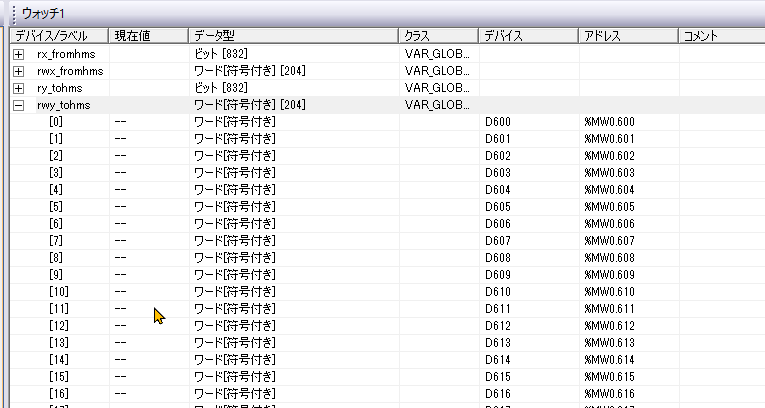

そうするとWatch Tableで一気にMonitorすることができますー

最後注意のは、三菱とシーメンスがWord交換などするときはSwapする必要があります。

はーい、お疲れ様です。
