Beckhoff#TwinCAT3 TF6250 Modbus-TCP Function

TwinCAT3のTF6250を使ってModbusTCP/IPのClientを作成します。

Manual

https://download.beckhoff.com/download/document/automation/twincat3/TF6250_TC3_Modbus_TCP_EN.pdf

インストール

以下のLinkをアクセスします。

https://www.beckhoff.com/en-en/products/automation/twincat/tfxxxx-twincat-3-functions/tf6xxx-tc3-connectivity/tf6250.html

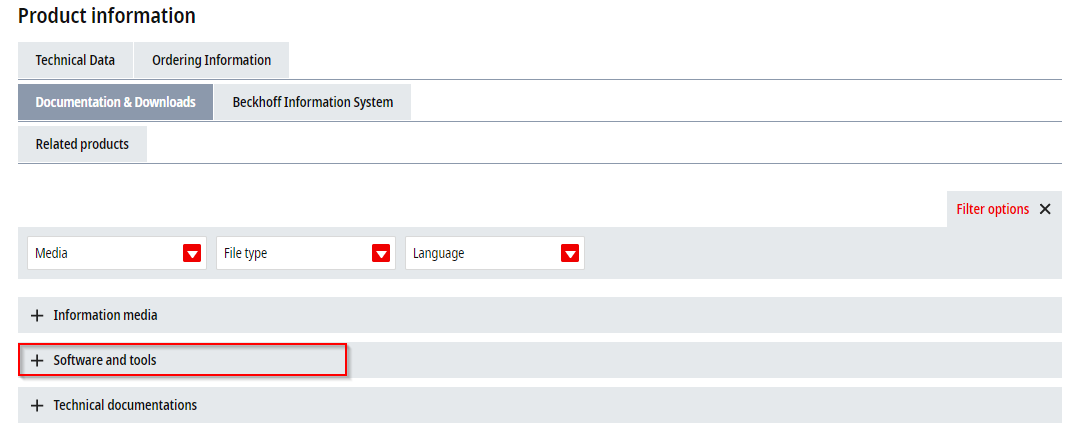

Software and toolsのTabをクリックします。

EXEをダウンロードし、実行します。

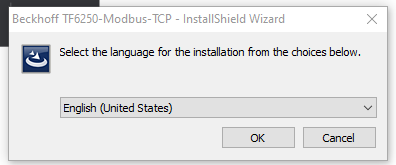

英語を選びます。

はい、Next。

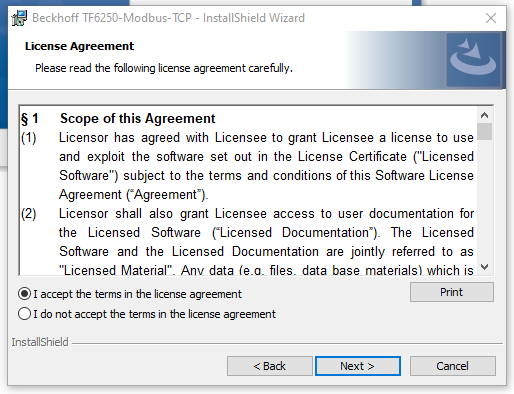

同意します、Next。

適当で、Next。

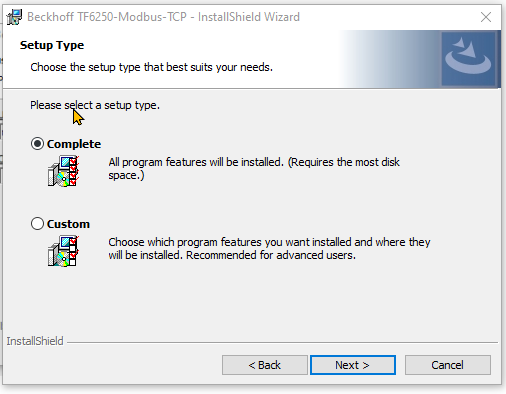

Completeを選び、Next。

Next。

しばらく待ちます…

Installを。

10分くらいで終わります。

Function Blocks

今回はレジスタを読み書きのFunction Blockを使用します。

読みはFunction3で、書きはFunction16です。

FB_MBREADREGS

このFunctionは1~128のレジスタを読みます(16Bit)。

VAR_INPUT

  • sIPAddr
    • STRING(15)
    • TargetデバイスのIPアドレス
  • nTCPPort
    • UINT
    • TargetデバイスのPort
  • nUnitID
    • WORD
    • Serial sub-networkデバイスの番号です。もしTCP/IPで通信するのあれば、16#FFにしてください。
  • nQuantity
    • WORD
    • 読むレジスタの数です。必ず0より大きくしてください。
  • nMBAddr
    • WORD
    • 読むレジスタのアドレスOFFSET
  • cbLength
    • UDINT
    • レジスタ読み終わった後の保存Bufferの最大SIZE   
  • pDestAddr  
    • POINTER OF BYTE
    • そのBuzzerのアドレスです。
  • bExecute
    • BOOL
    • Function Blockを実行
  • tTimeout
    • TIME
    • Targetデバイスと接続Timeout時間

VAR_OUTPUT

  • bBUSY      
    • BOOL
    • Function Blockはいま実行してる
  • bError
    • BOOL
    • Function Blockがエラーがあります
  • nErrId
    • UDINT
    • Function BlockがエラーあるときのError番号
  • cbRead
    • UDINT
    • 読みだしたのBytes数

FB_MBWriteRegs

このFunctionは1~128のレジスタを書きます(16Bit)。

VAR_INPUT

  • sIPAddr
    • STRING(15)
    • TargetデバイスのIPアドレス
  • nTCPPort
    • UINT
    • TargetデバイスのPort
  • nUnitID
    • WORD
    • Serial sub-networkデバイスの番号です。もしTCP/IPで通信するのあれば、16#FFにしてください。
  • nQuantity
    • WORD
    • 読むレジスタの数です。必ず0より大きくしてください。
  • nMBAddr
    • WORD
    • 書くレジスタのアドレスOFFSET
  • cbLength
    • UDINT
    • レジスタ書き終わった後の保存Bufferの最大SIZE   
  •     pSrcAddr     
    • POINTER OF BYTE
    • そのBuzzerのアドレスです。
  • bExecute
    • BOOL
    • Function Blockを実行
  • tTimeout
    • TIME
    • Targetデバイスと接続Timeout時間

VAR_OUTPUT

  • bBUSY      
    • BOOL
    • Function Blockはいま実行してる
  • bError
    • BOOL
    • Function Blockがエラーがあります
  • nErrId
    • UDINT
    • Function BlockがエラーあるときのError番号

実装-TwinCAT3側

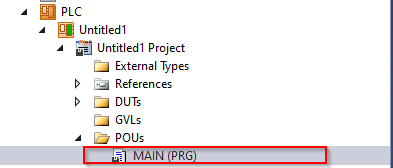

まずプロジェクトを作成し、Licenseクリックします。

Manage LicenseのところにTF6250を探し>Add LicenseをCheckbox入れます。

次はModbusTCP/IPライブラリを追加します。

Tc2_ModbusSrvというライブラリを入れてください。

次はDUTsを追加します。このStepはMUSTではないですが、BlockのInterfaceは似ていますので、DUTsを作ったほうが便利ではないかな?と思っています。

まずDUT_MBを追加します。

中にbExecute・bBusy・bError・nErrId4つの変数があります。

TYPE DUT_MB :
STRUCT

bExecute :BOOL;
bBusy :BOOL;
bError :BOOL;
nErrId :UDINT;

END_STRUCT
END_TYPE

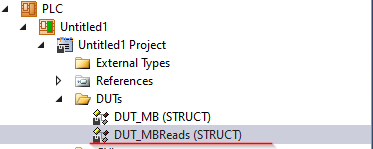

次DUT_MBReadsを追加し、DUT_MBからEXTENDSされています。

次はcbReadを追加します。それはFB_MBREADREGSにあるパラメータです。

TYPE DUT_MBReads EXTENDS DUT_MB :
STRUCT
cbRead:UDINT;

END_STRUCT
END_TYPE

Interface

PROGRAM MAIN
VAR
//Function16
_MBWriteRegs :FB_MBWriteRegs;
MBWriteRegs :DUT_MB;
ar2 :ARRAY[0..99] OF INT;

//Function3
_MBReadRegs :FB_MBReadRegs;
MBReadRegs :DUT_MBReads;
ar1 :ARRAY[0..99] OF INT;

sIPAddr:STRING(15):=’192.168.000.001′;

END_VAR

プログラム

次はプログラムはFB_MBWriteRegsとFB_MBReadRegsを呼び出します。

//Write the Regs to Modbus Server Function16
_MBWriteRegs(
sIPAddr:=sIPAddr
,nTCPPort:=MODBUS_TCP_PORT
,nUnitID:=255
,nQuantity:=2
,nMBAddr:=0
,cbLength:=SIZEOF(ar2)
,pSrcAddr:= ADR(ar2)
,bExecute:=MBWriteRegs.bExecute
,tTimeout:=T#1S
,bBusy=>MBWriteRegs.bBusy
,bError=>MBWriteRegs.bError
,nErrId=>MBWriteRegs.nErrId
);


//Read the Regs from Modbus Server Function3
_MBReadRegs(
sIPAddr:=sIPAddr
,nTCPPort:=MODBUS_TCP_PORT
,nUnitID:=255
,nQuantity:=10
,nMBAddr:=0
,cbLength:=SIZEOF(ar1)
,pDestAddr:=ADR(ar1)
,bExecute:=MBReadRegs.bExecute
,tTimeout:=T#1S
,bBusy=>MBReadRegs.bBusy
,bError=>MBReadRegs.bError
,nErrId=>MBReadRegs.nErrId
,cbRead=>MBReadRegs.cbRead
);

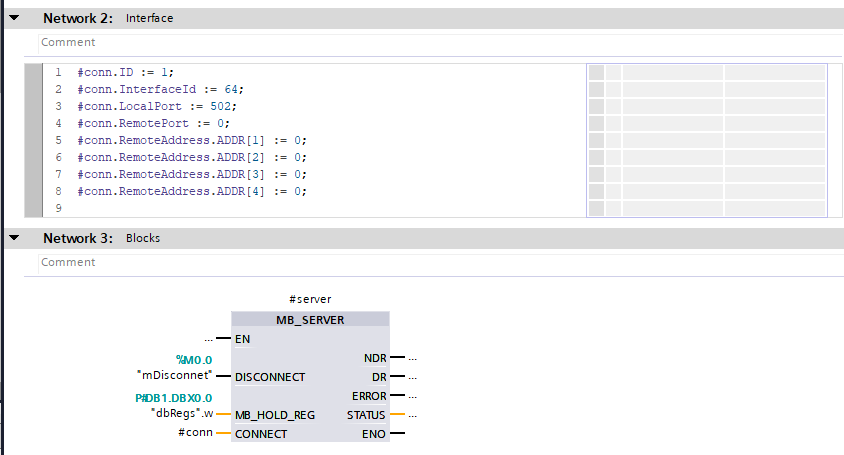

実装-Siemens側

S7-1500を使用します。

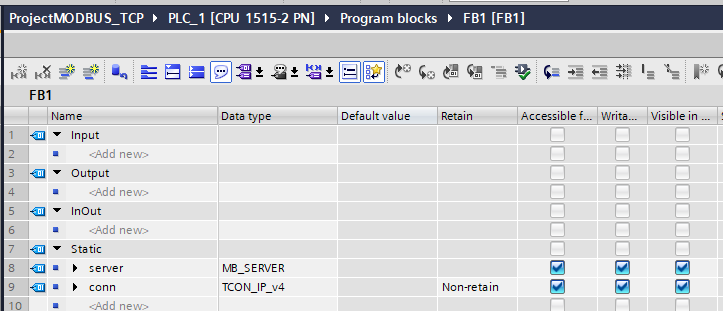

Interface

プログラム

テスト

まずSiemens側のレジスタ0-9を読み出します。

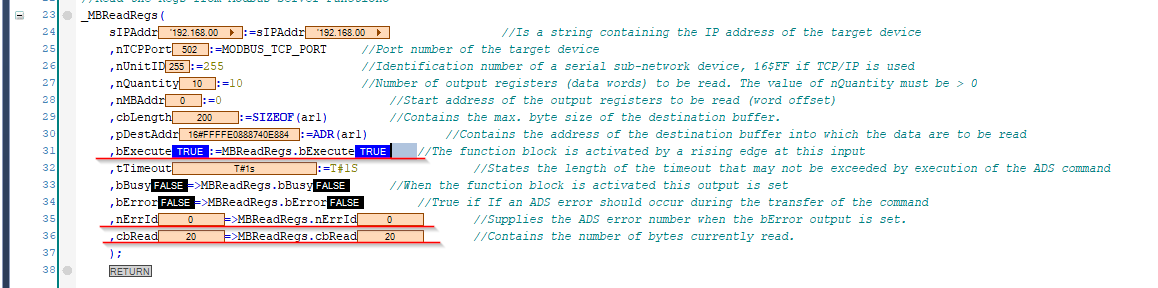

TwinCAT3側でbExecuteをTrueにします。

そうすると、nErrIdが0になり(つまりErrorIDなし)・そしてcbReadが20Bytes(つまり10Words)が読みましたとわかっています。

そしてBufferに設定されたar1にもちゃんと値を読んでたこともわかります。

次はTwinCAT3側を書き込みたいと思います。

2つのレジスタ、0番目は16#63で1番目は16#58にします。

TwinCAT3側でbExecuteをTrueにします。

そうすると、nErrIdが0になり(つまりErrorIDなし)だとわかります。

Siemens側みれば、w0とw1はTwinCAT3側からもらった値に変わりました。

サンプルProject Link:

https://github.com/soup01Threes/TwinCAT3/blob/main/TwinCAT3_ProjectMODBUS_TCP_Client.zip
