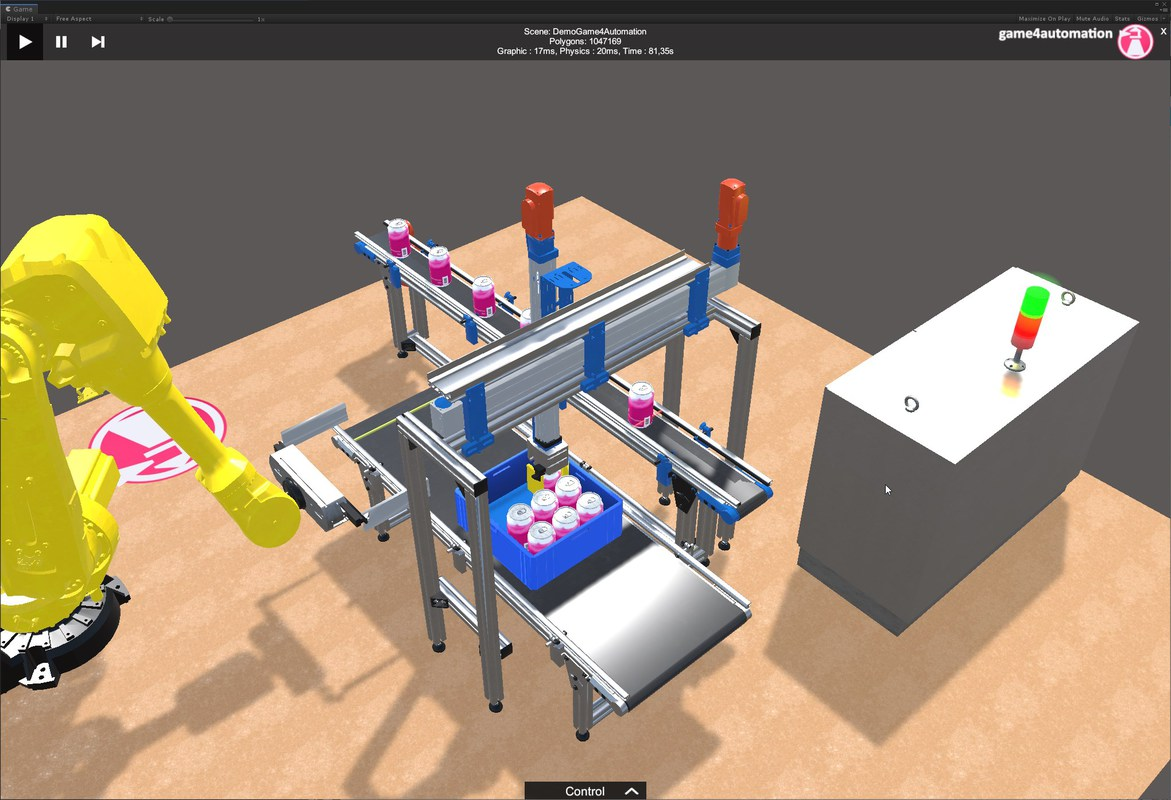

Game4automationの紹介の第2話です。次はConveyorなどのPartsをどう追加するか、あと動かし方、そして缶などのObjectの作成方を紹介したいと思います。
こちらは前回の記事です：
Package Import

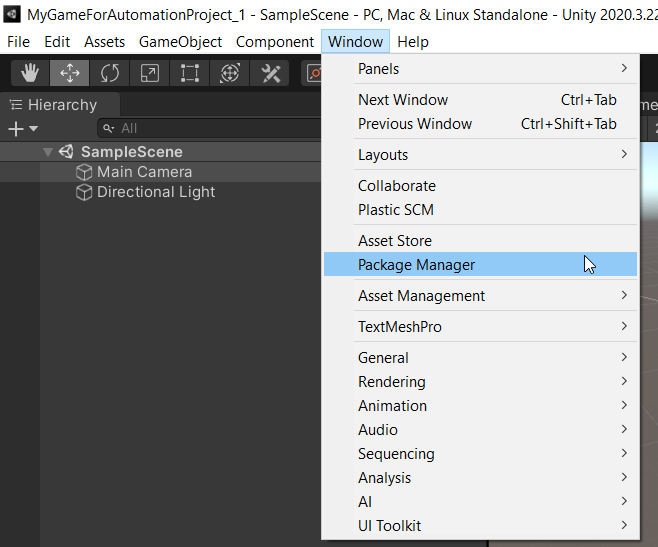

まずUnityから新しいプロジェクトを作成、Window>Package Managerします。

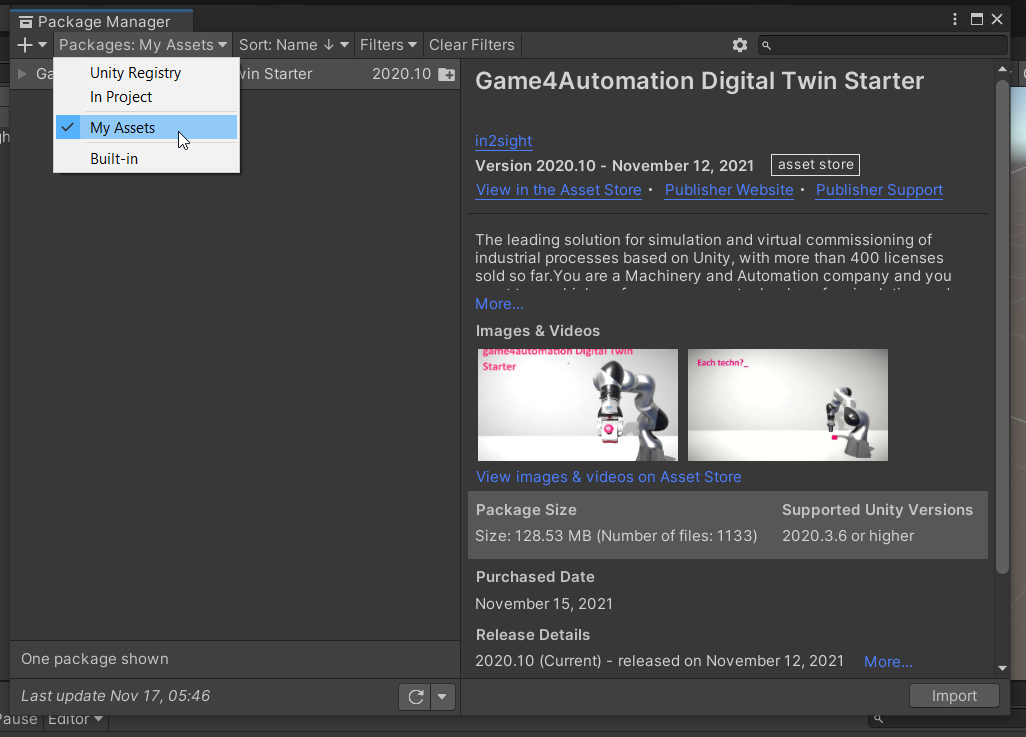

Package>My Assetsします。

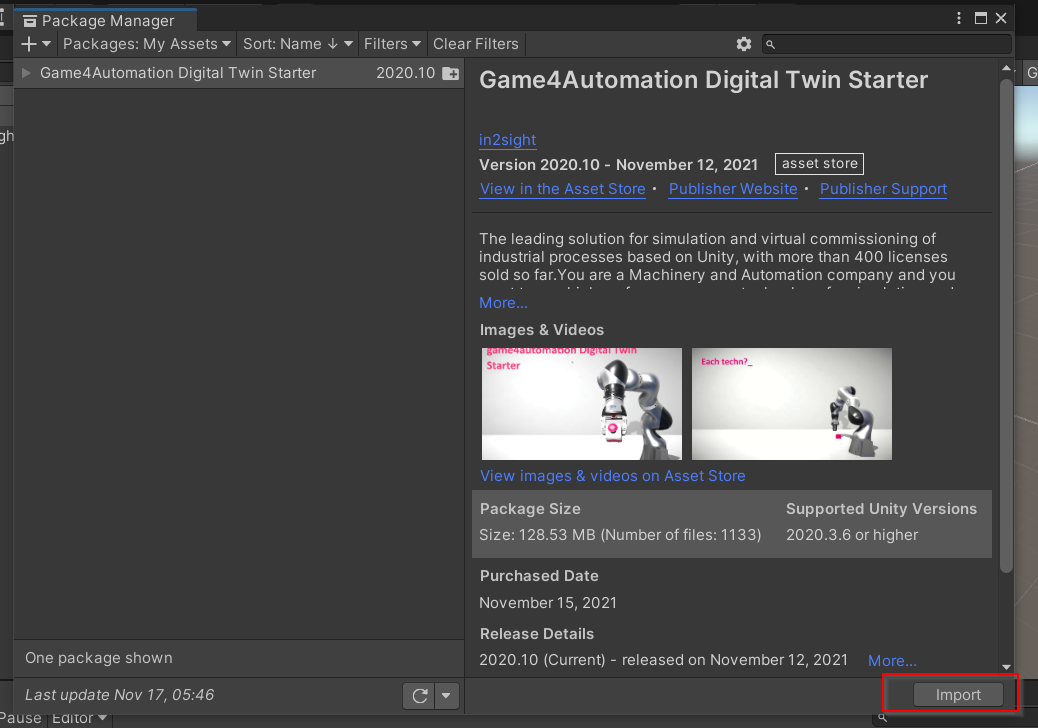

Game4FactoryををImportします。

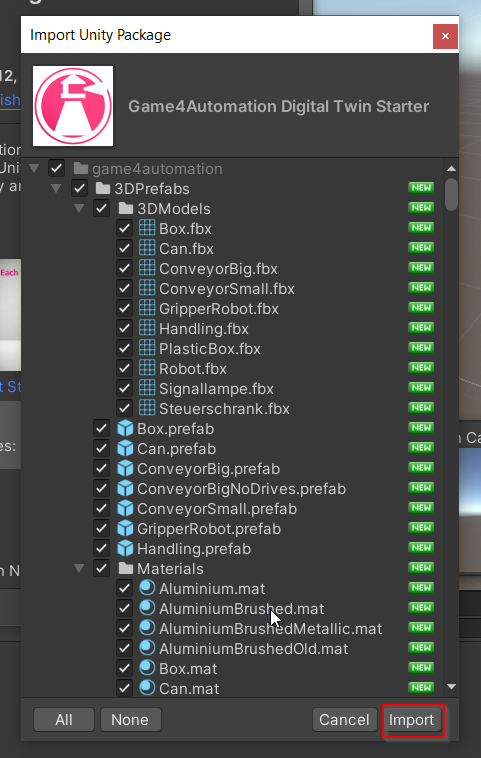

すべてのPackageを選び、Importします。

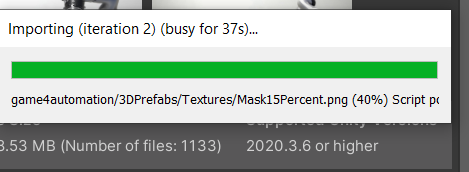

しばらく待ちます。
Cadenas Parts4Cad Download
次は様々なPartsをUnity Game4FactoryにImportでいきるPlug-in提供しています。

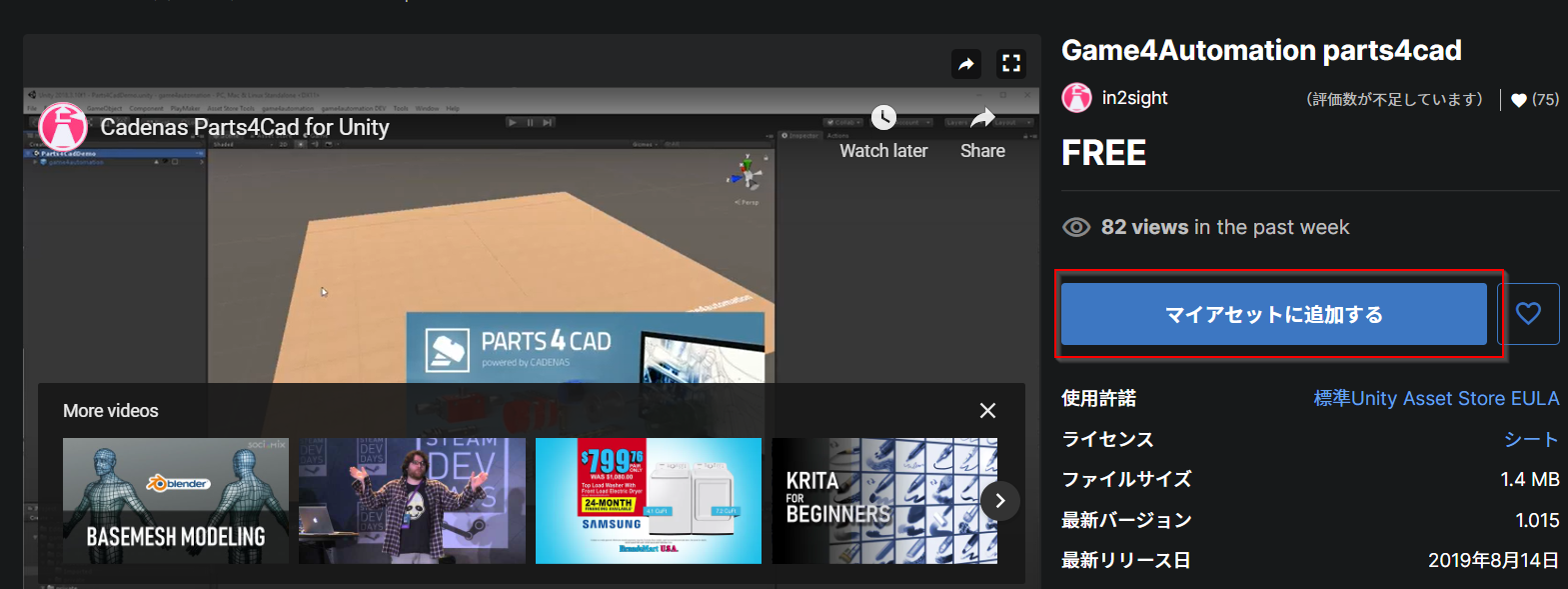

UnityからCadenas Parts4Cadを検索し、マイアセットに追加してください。
ちなみに、このPluginは無料です。
Package ManagerからDownloadします。
Download終わったらImportします。
もし以下のエラー出てきらまずPlay Modeを止めましょう。

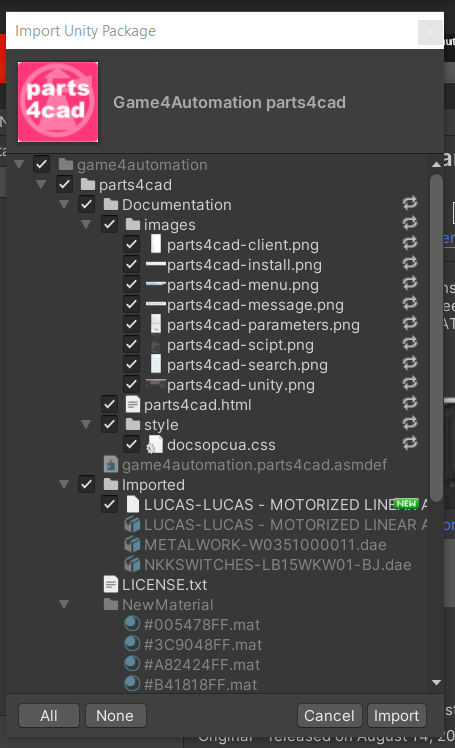

すべてのPackageを選び、Importします。

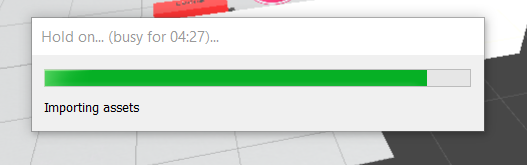

またしばらく待ちます。
Game Scene新規作成
BarからGame4automation>Create new game4automation Sceneで新しいSenceを作成します。
それでPinkマックのエリアが出てきましたね。
ConveyorをImport
次はConveyorをImportしてみしょう。
Game4automation>Cadenas parts4cadをクリックします。
このような画面が出てきます。

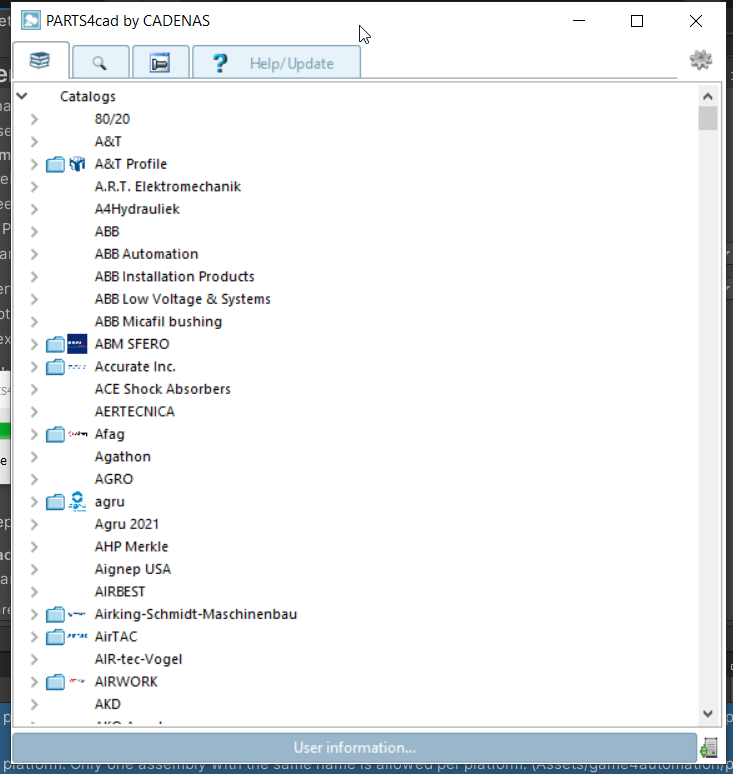

いろんなメーカのカタログ画面が出てきます。

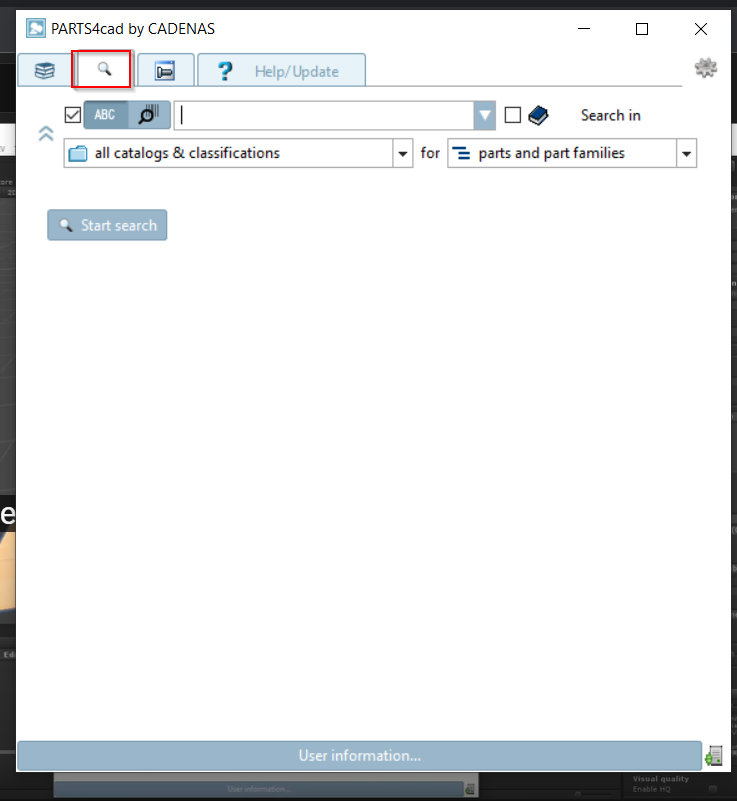

隣のSearch画面に移動します。

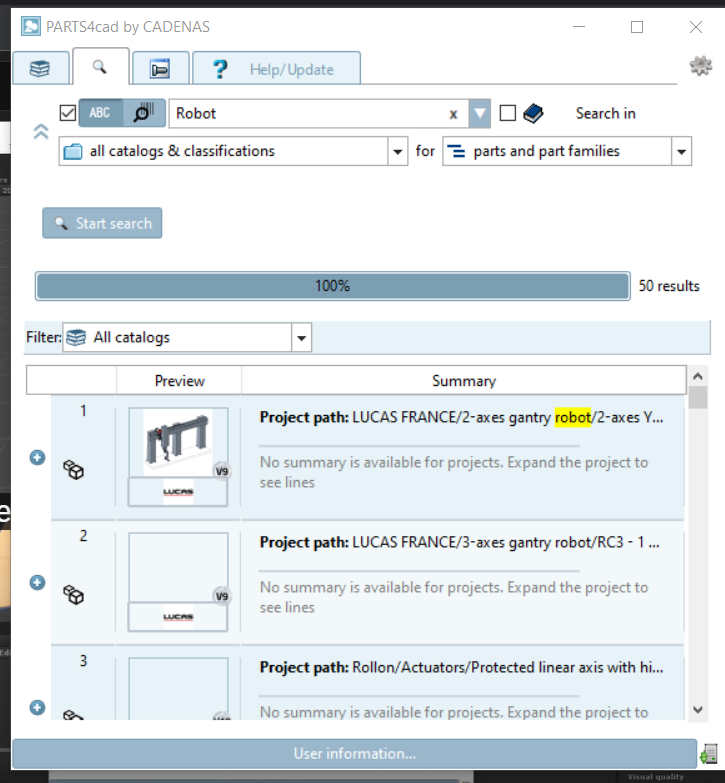

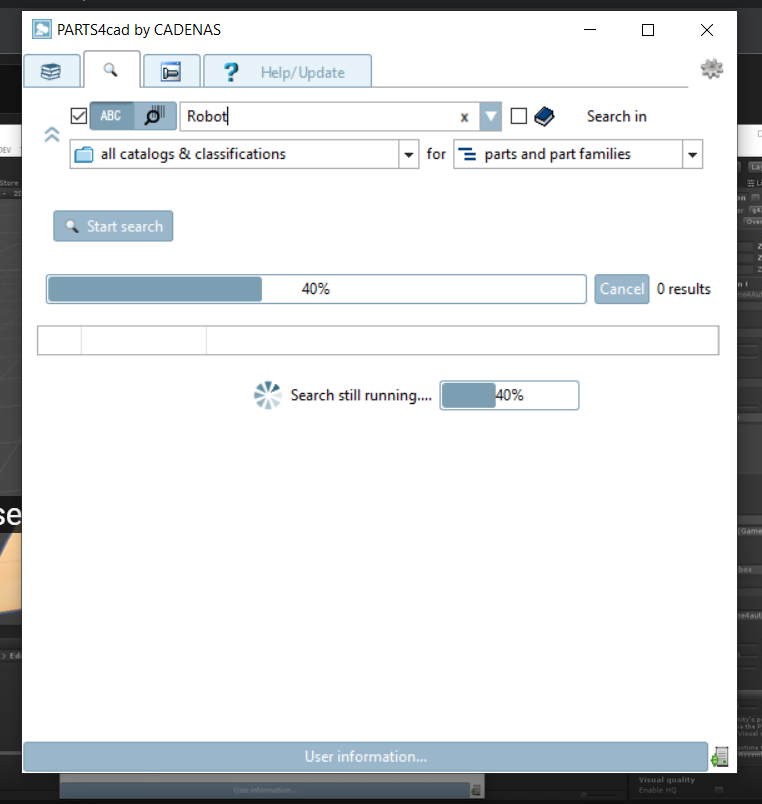

Robotを入力し、検索します。

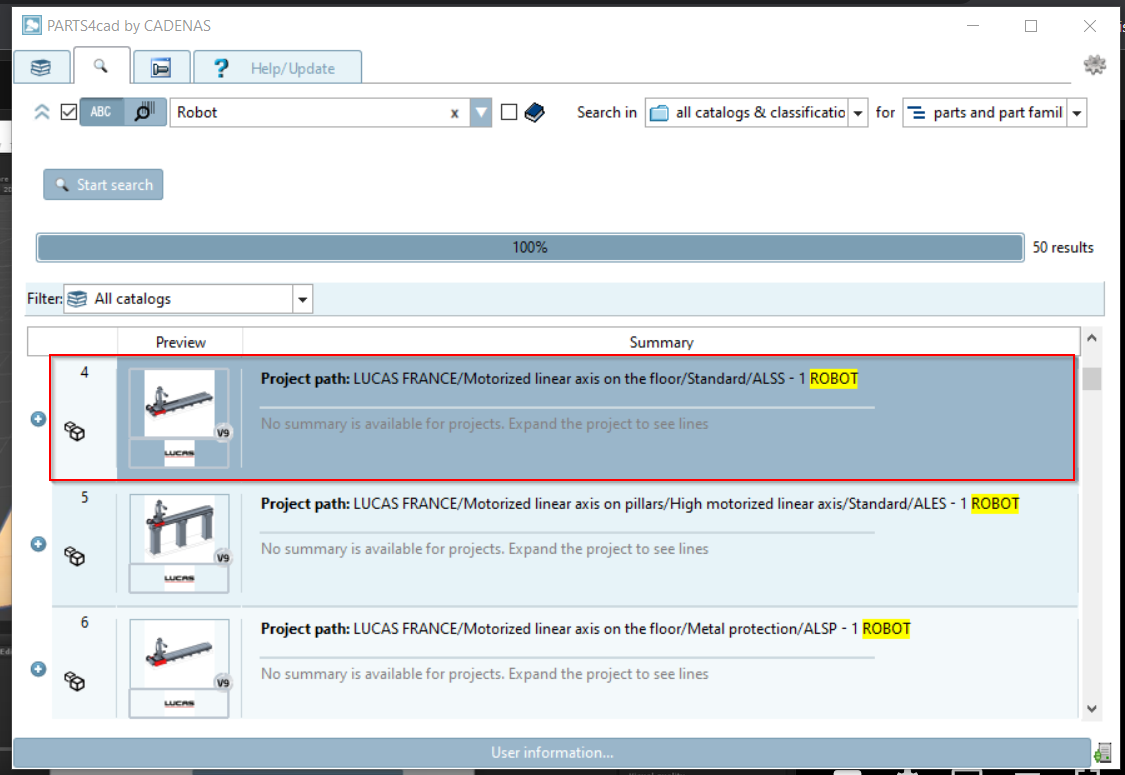

そうするといろんなConveyorが出てきますね。
では、シンプルなものを追加してみましょう。
ダブルクリックします。

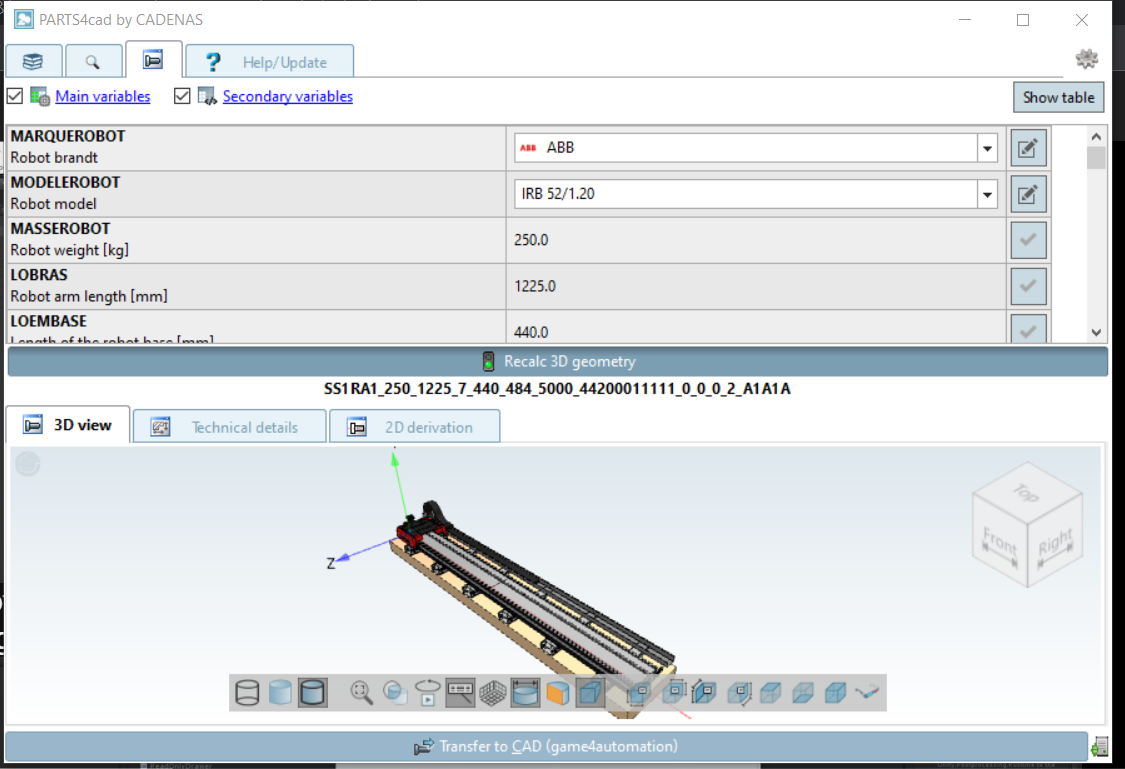

そうるとConveyorの詳細設定画面が出てきます。

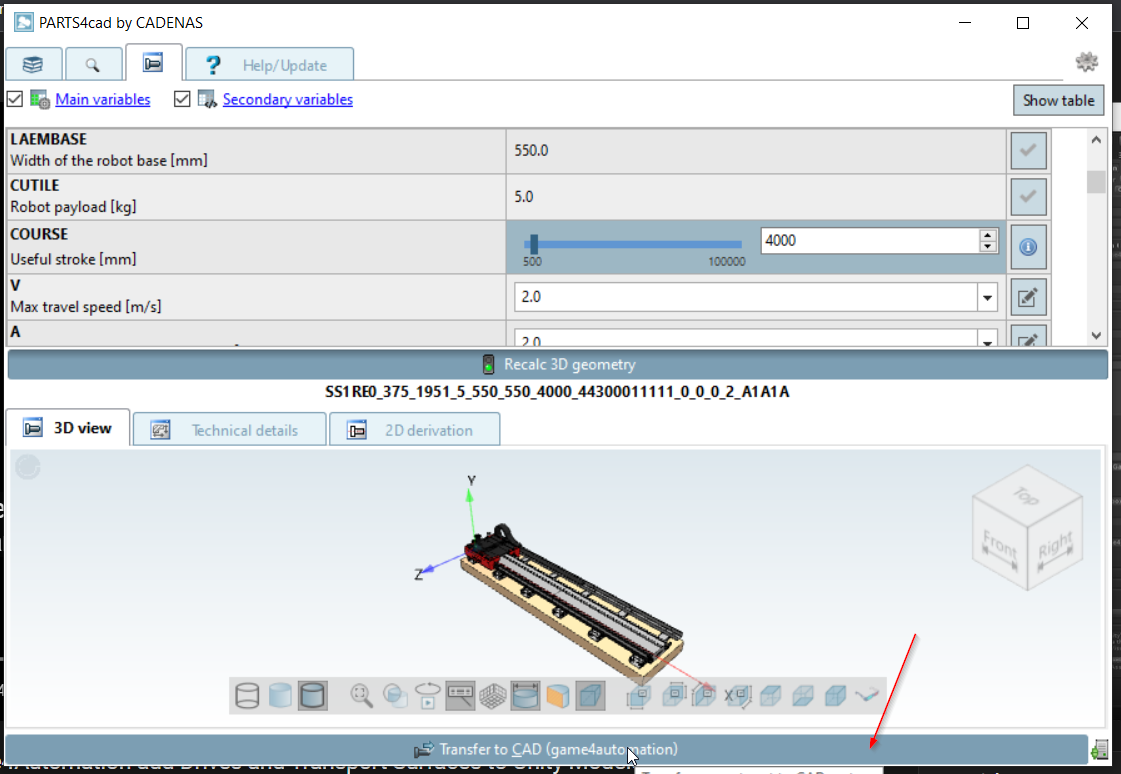

では、Conveyorの長さを調整します。調整すると自動的に3D Object再更新してくれます。
設定終わったらTransfer to CADのボタンをクリックします。

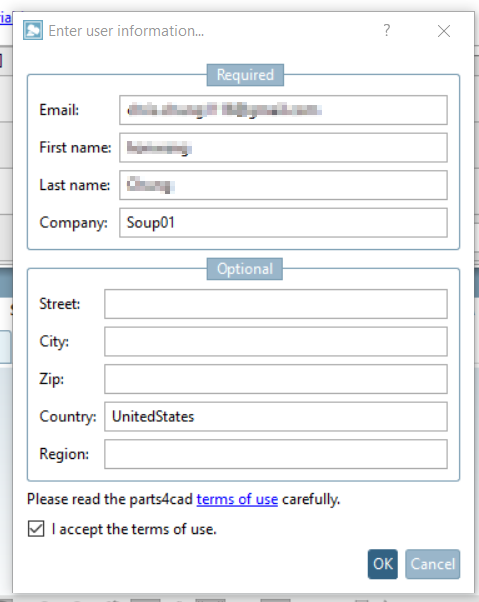

もし初めて使う方ならUser informationの入力が求められます。
しばらく待ちます…
よし！ConveyorがImportされました。

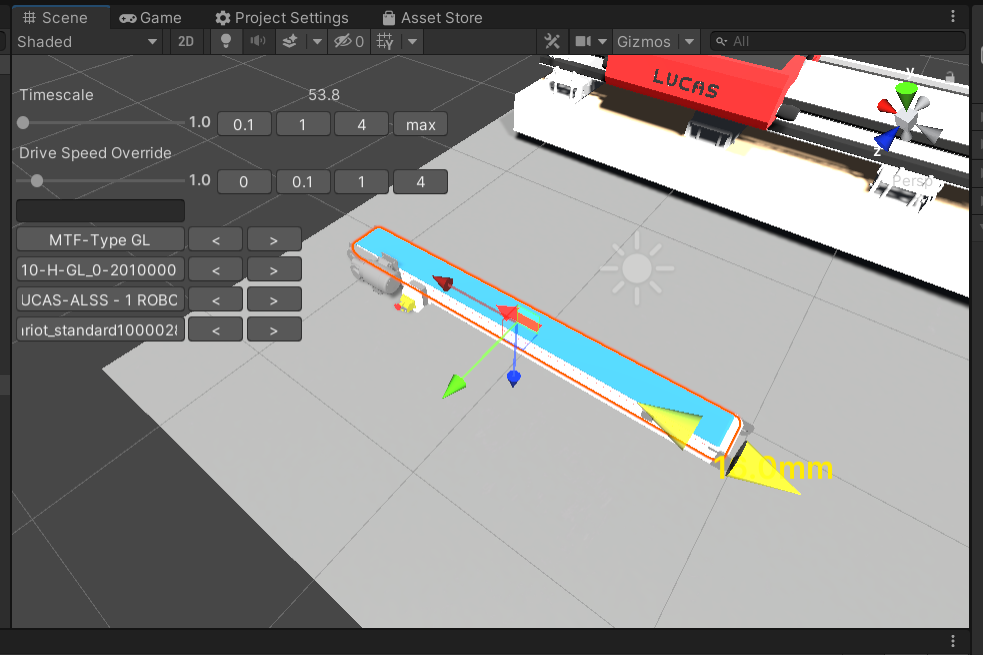

XYZがの軸を押しながらMouseを移動すれば動くこともできます。
Drive script追加
次ははDrive scriptします。
Drive追加することにより、ObjectがDriveのJog、位置決めなどの機能を使用することができます。もちろんPLCとつながることもできます。

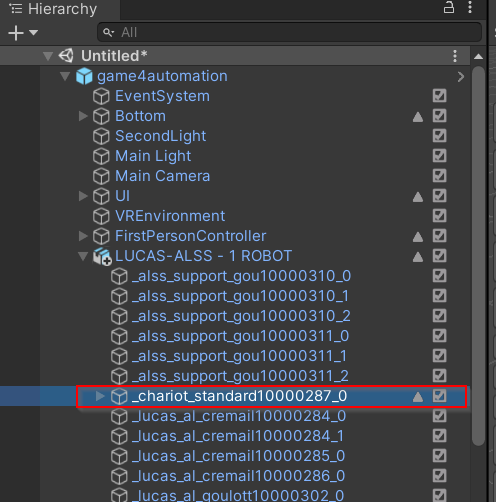

まず動かしたいPartsを選びます。

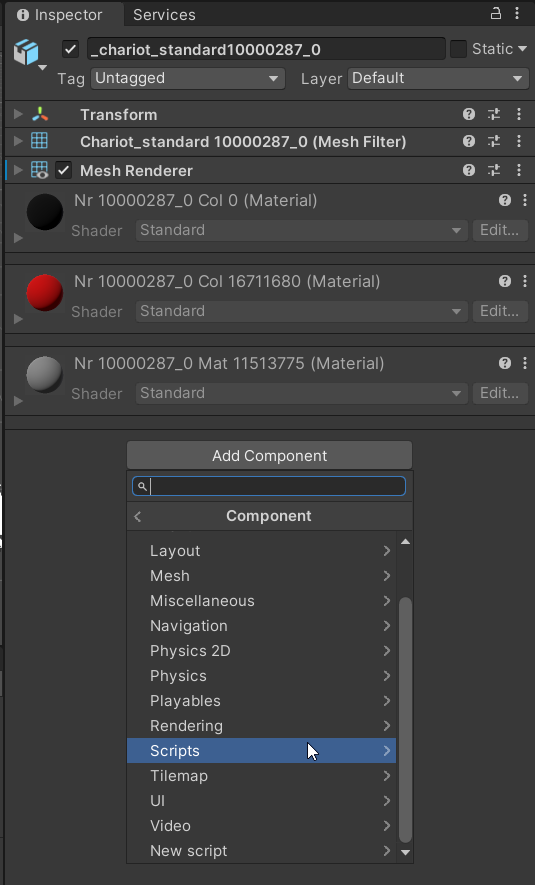

そしてAdd Component>Scriptsを選びます。

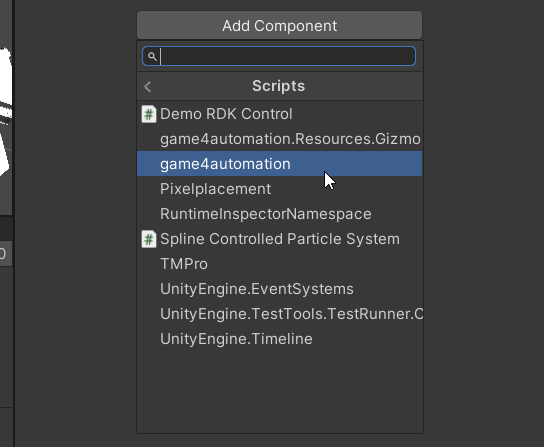

次はGame4automationします。

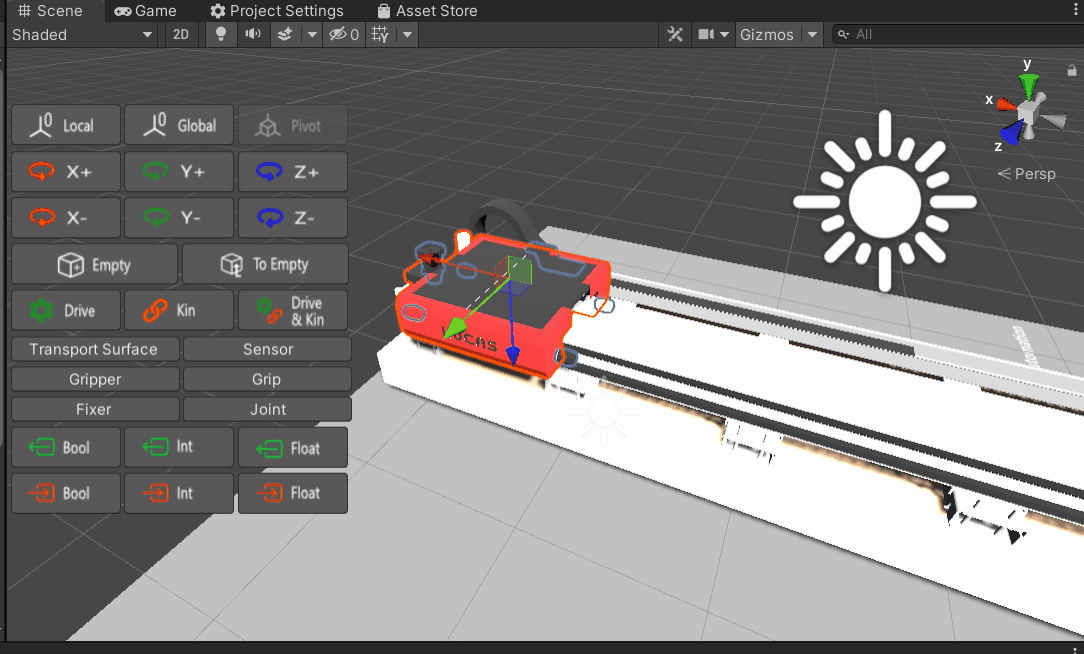

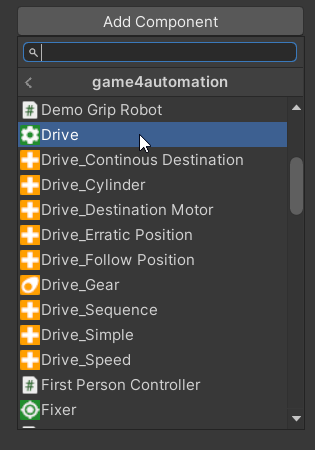

最後はDriveを選びます。

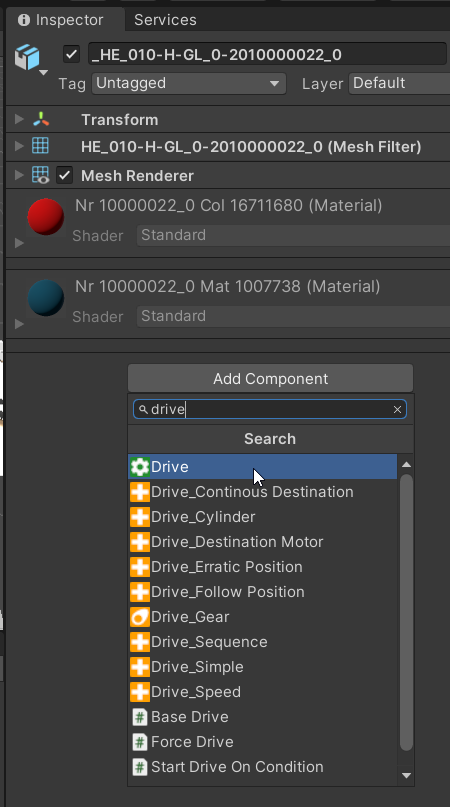

もちろんAdd Componentのところ最初にからDrive検索してもOKです。

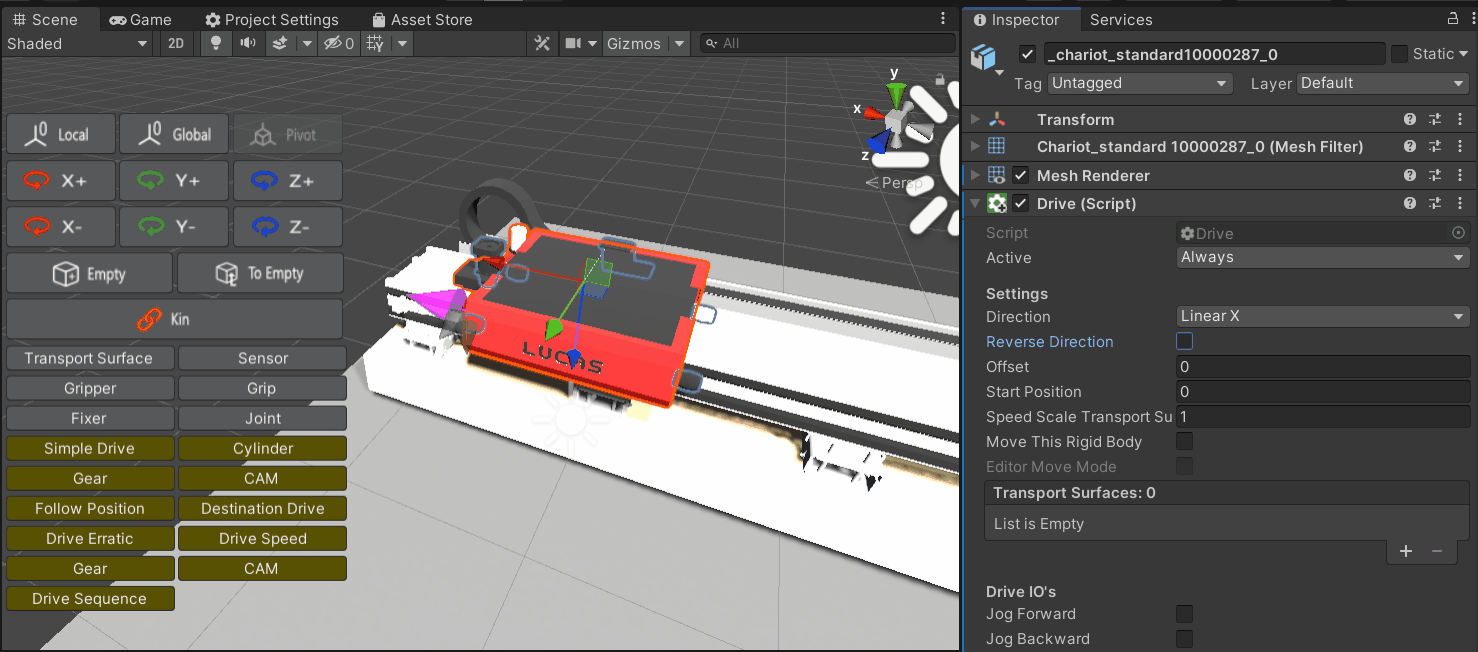

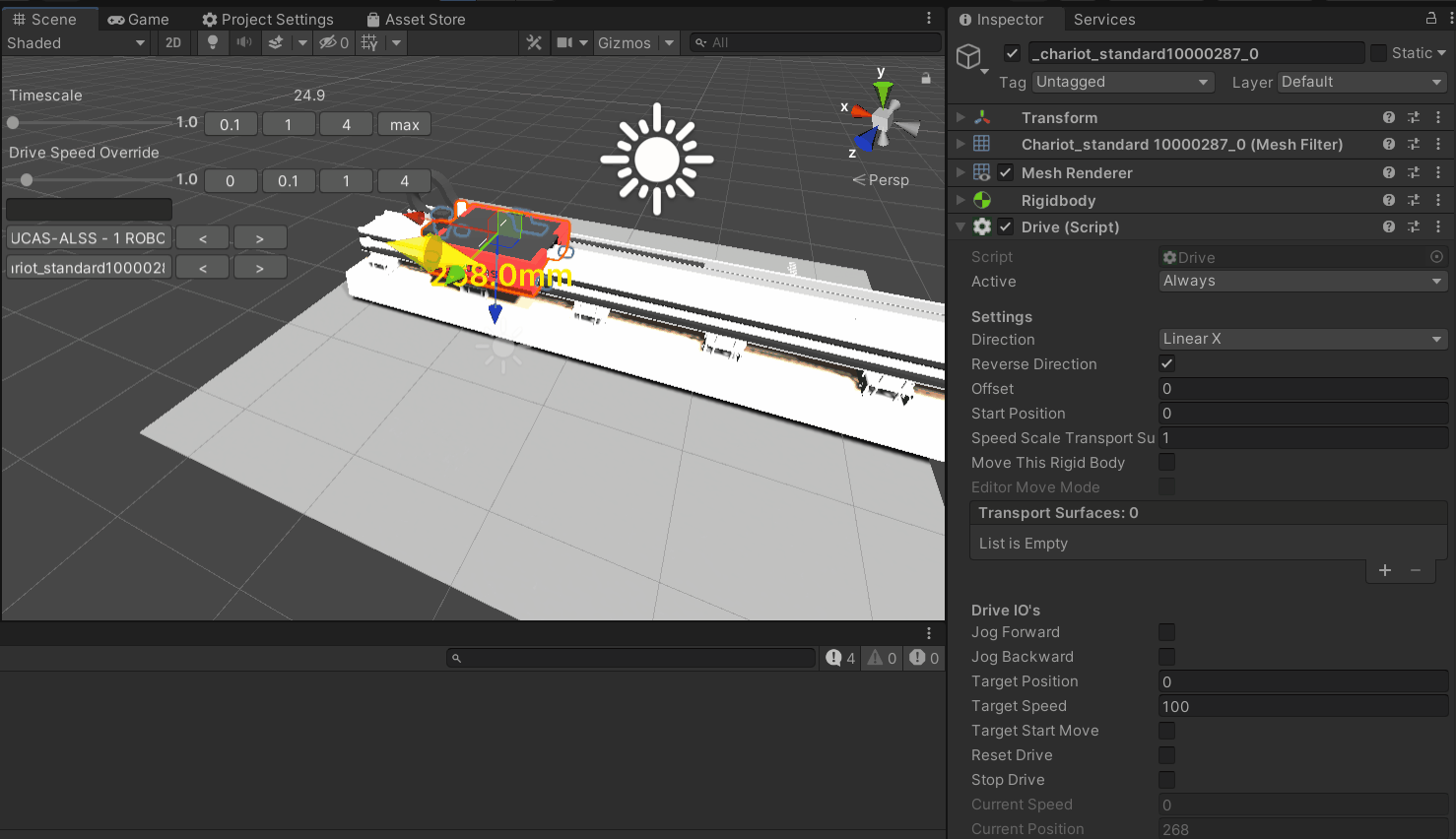

設定できる項目も結構あり、例えば移動方向とか、Offsetとか。
回転方向とかですね。Pinkの矢印がわかりますね。
Drive IO’sのところにJogなどの機能ができます。
Playにして、Jog ForwardのCheckoxを入れたらDriveが動き始めますね。
Conveyor2追加
では先と同じ操作でもう1つのConveyor追加しましょう。
長さなども設定します。
次はConveyorで動かして部分をクリックします。
同じくDrive Scriptを追加します。
もしちゃんとObjectを選ばないと変な動きになりますよー
そういうときはちゃんと動かす部分、ConveyorならBeltの部分を選んでDrive Scriptを追加しましょう。
Transport surface追加
次はBelt部分にTransport surfaceを追加します。
Transport surfaceは動けるの物体(例えば缶とか箱とか)をDrive Scriptと連携できます。そのDrive ScriptとTransport surfaceをLinkすることよって、缶などをBelt上に移動するができます。まず先Beltの上にTransport surfaceのScriptを追加します。

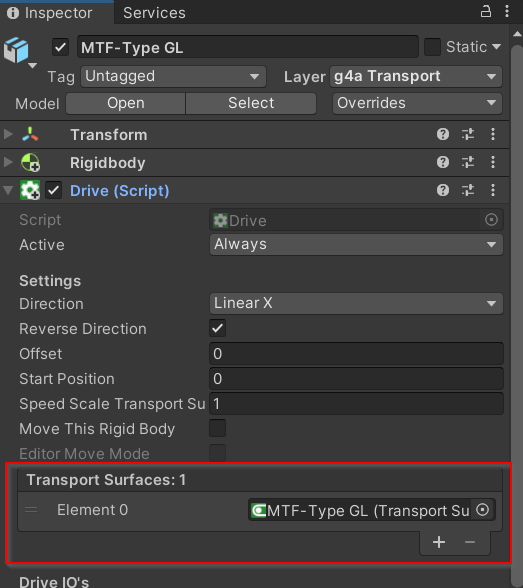

Drive ScriptにあるTransport SurfacesにDrive と繋がります。
そして下ある缶の絵をそのままひっばります。
缶をBeltの上にのせるように調整します。

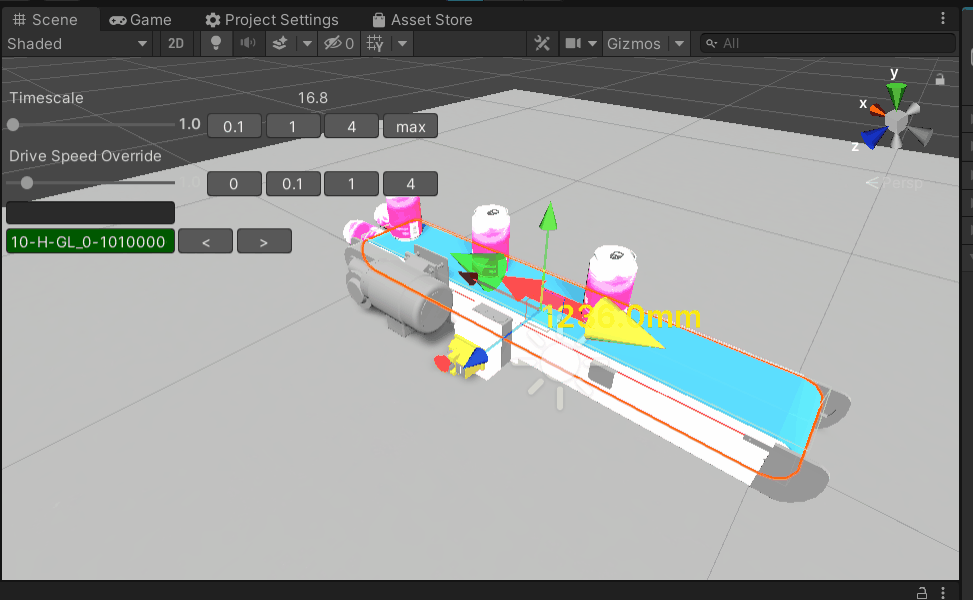

Playを押すとBeltの上に缶を自動生成できますね！！
最後
はーい、お疲れ様です。
もしなにか質問あれば、メール・コメント・Twitterなどでもどうぞ！
