たまにセミナーでこのlogicalsというSoftware PLC Runtimeを見つけて、新しいものを試してみようと思います。これからの連携はTwinCAT・Codesys・RoboDK・Raspberryだけではなく、もう1つ追加しようと思います　笑。

Download

下記のLinkにアクセスします。

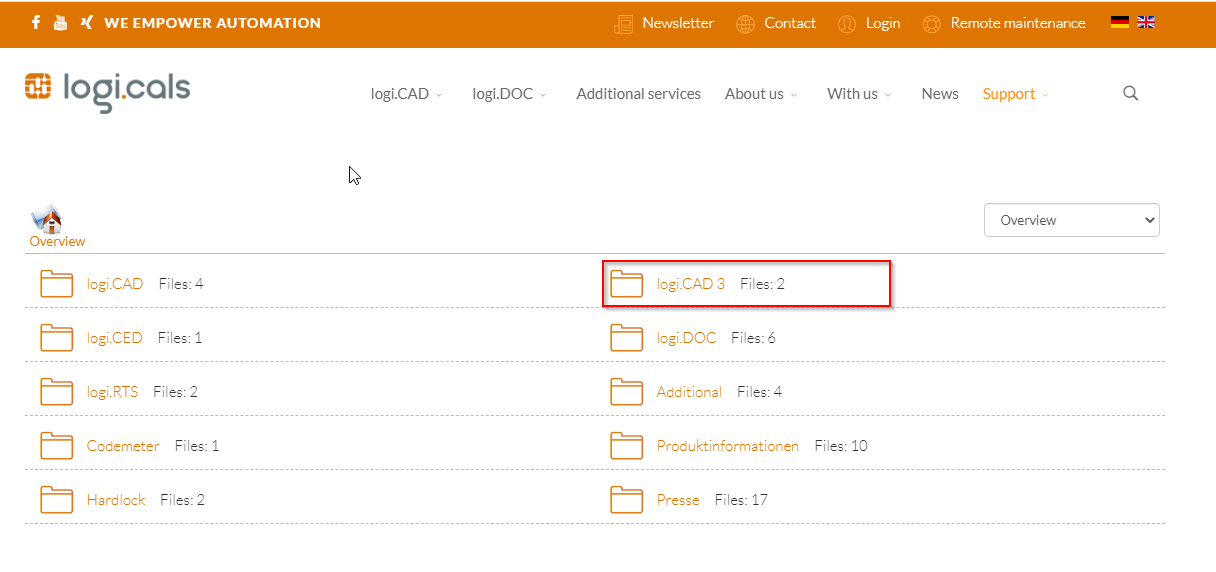

Log CAD3のFolderをクリックします。

2つがありますが、好きなほうでダウンロードしてください。

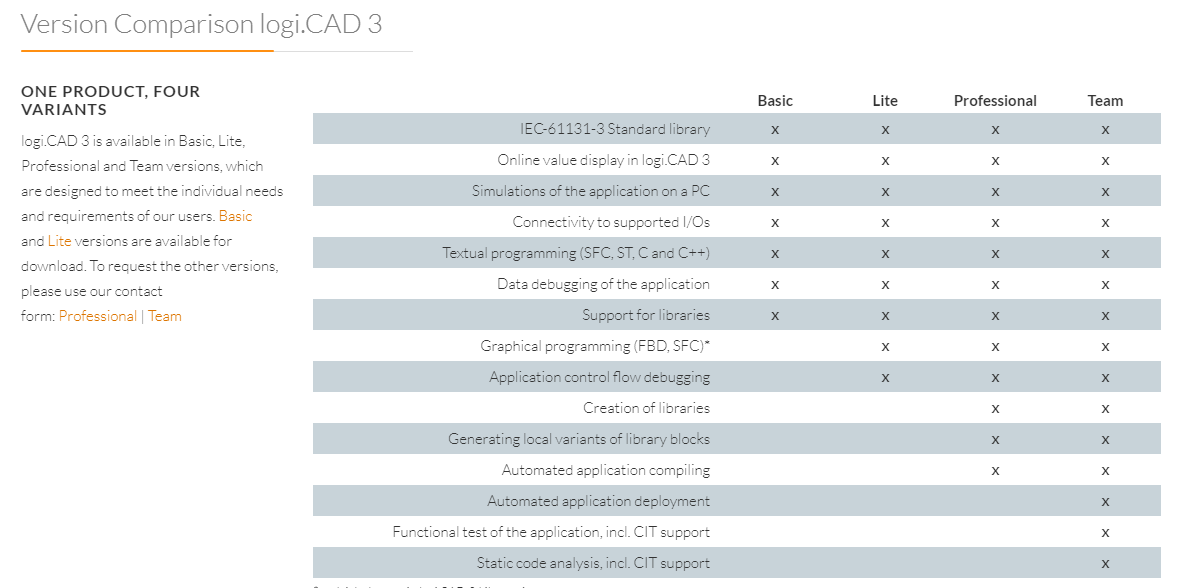

2つのバージョンはこのような違いがあるようです。

まぁ、Liteでよいでしょう。

このページの下でもダウンロードはできますね。

このようなZIP Filesがダウンロードされます。

Unzipしてください。

IDE Start

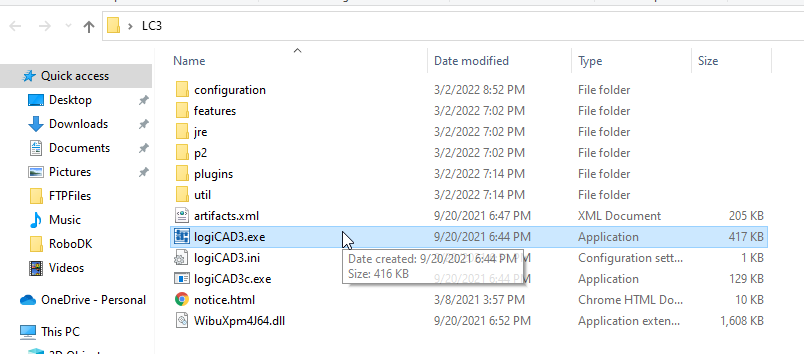

UnZipしたFolderにあるlogiCAD3.exeをクリックし起動します。

しばらくまちます…

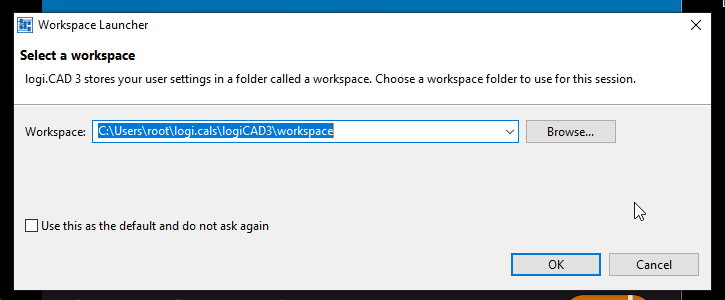

Workspaceを設定してください。

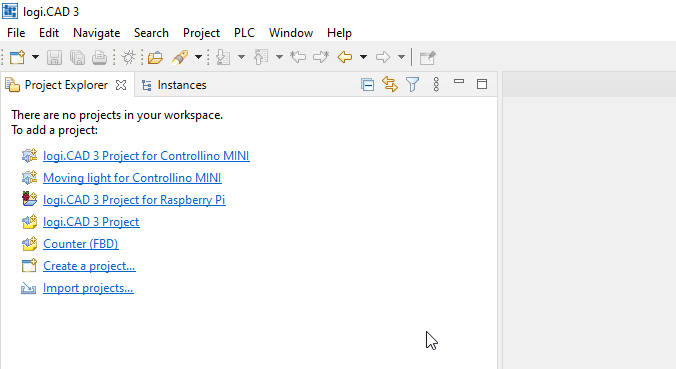

これでIDEが起動しました。

最後にRuntimeを起動します。

Instanceクリックし、Localを選び>Connect to PLCをクリックします。

いまはつながっている状態です。

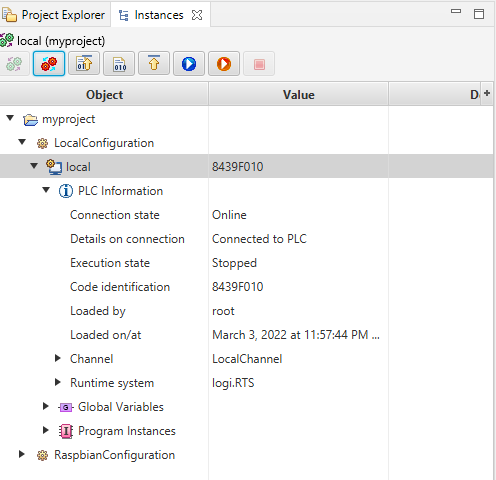

次はApplicationをBuildし、Loadします。

最後はPlayボタンでRunをかけます。

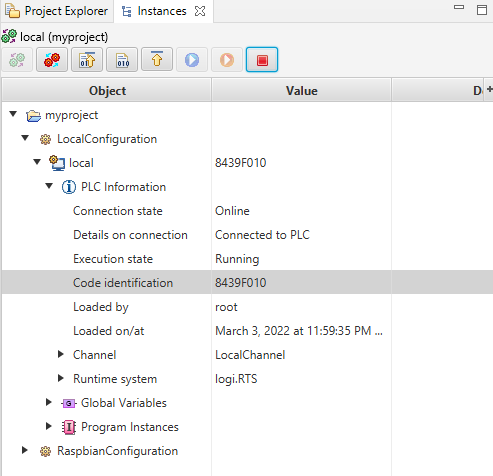

Runningになりました。
