今回の記事ではBeckhoffのIPC C6920とWagoのEtherCAT Fieldbus CouplerとEtherCATネットワークを構築する手順を0から説明します。よろしくおねがいします。

Thanks!

この記事が出来上がるのはベッコフ日本法人ベッコフオートメーション株式会社さまとワゴジャパン株式会社さまから機材を貸してくださったおかけです。誠にありがとうございます。

ベッコフ日本法人ベッコフオートメーション株式会社

IPC6920-005はベッコフ日本法人ベッコフオートメーション株式会社さまが貸してくださったものです。Beckhoff Automationは1980 年会社設立、PCベースの制御技術をベースにしたオープンオートメーションシステム導入の先頭に立つドイツ企業です。実際Beckhoffが関わる分野はIPCだけではなく、Motion・Vision・Iot・ロボットなど様々な分野に常に新たなイノベーションを生み出してます。

ベッコフ日本法人ベッコフオートメーション株式会社は、2011年に横浜に本社、2017年に名古屋オフィスを設立しました。

こちらはベッコフ日本法人ベッコフオートメーション株式会社様のホームページです。

どうぞよろしくお願いします。

https://www.beckhoff.com/ja-jp/

ワゴジャパン株式会社

EtherCAT Coupler750-354はワゴジャパン株式会社さまが貸してくださったものです。WAGO は 1951 年に設立され、いままで端子台の技術で世界中の産業にずっと貢献してるドイツ企業、PUSH WIREやCAGE CLAMPの技術などで現場を支えてきました。他にWAGOさまにもPLC LINEUPがあり、オープン性と柔軟性に重点を置いた自動化ソリューションを提供しています。

ワゴジャパン株式会社は 東京都江東区に本社があります。

https://www.wago.co.jp/

Video

Japanese Version

Video-English Version

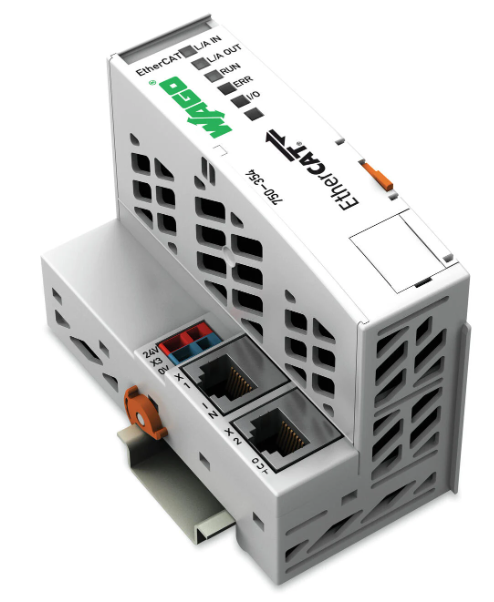

750-354 EtherCAT Coupler

750-354 Fieldbus CouplerはWAGO-I/O SYSTEMをEtherCAT ネットワークに取り込むことができます。CouplerにはIn PortとOutput Port一つずつあり、簡単にLinearなどのTopologyも実現可能です。

アナログや特殊モジュールはByte単位でLocal Process Imageに作成され、デジタルモジュールはBit単位でLocal Process Imageに作成されます。

そのLocal process Imageは送信と受信の2つのZONEに分かれ、アナログもモジュールは先にProcess imageにMappingされま、そのあとはデジタルモジュールのIOになります。

Power supply

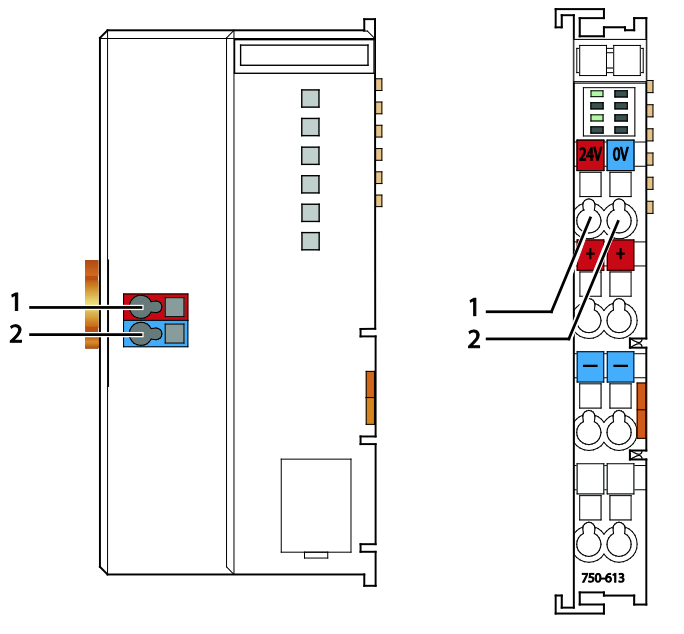

こちらは750-354 EtherCAT Couplerの電源で、DC24vで1はプラス、2はマイナスです。

Layout

こちらは750-354 EtherCAT CouplerのLayoutになります。

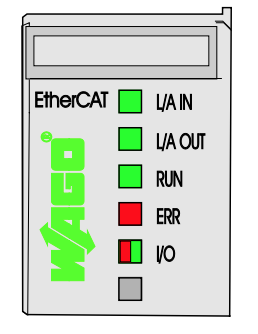

LED

750-354 EtherCAT CouplerにLEDがあり、モジュールの状態を判断できます。

LED	Color
L/A IN	緑	Port X1(IN)のネットワーク接続状態
L/A OUT	緑	Port X2(OUTPUT)のネットワーク接続状態
RUN	緑	EtherCAT 状態
ERR	赤	Fieldbusエラーあるなし
I/O	赤/緑/オレンジ	Nodeの運転状態

Startup

EtherCAT Masterが構築完了し、750-354 EtherCAT Fieldbus Couplerが電源を入れたら、Fieldbus Nodeは運転開始になります。

Fieldbus CouplerはまずInitialization状態になり、Initialzation PhaseではFieldbus CouplerのFirmwareが起動します。Firmwareが起動してるとき、I/O LEDは赤色です。

そして、Fieldbus Coupelr接続しているI/Oモジュール状態を読み込むと、I/O LEDは赤点滅です。エラーがないならFieldbus CouplerはINIT Statusに切り替えます。もしモジュールが起動中にエラーが発生したらI/O LEDは赤のままになります。

Data Exchange

もちろん、750-354はEtherCAT Fieldbus CouplerなのでEtherCAT Protocolを使用しMasterとIOデータを交換します。EtherCATはMaster/SlaveでIOデータ交換し、EtherCAT Master ControllerはPCやPLCでも可能です。

750-354は当然Slaveで、内部でCyclicalデータ交換するには2つのMainのIntefaceがある。

• FieldbusのInterface(Fieldbus Master)
• I/O ModuleのInterface

EtherCAT MasterとWago I/OモジュールにIO Data交換するにはFieldbus Couplerを利用します。EtherCAT MasterはOutput Process DataをFieldbus Couplerに出力し、FieldbusのDataを受信します。そのProcess Image Sizeは1024Bytesまでです。

Overview

WAGO750-354だけではなくWAGO-I/O-SYSTEM 750には多彩なモジュールがあります。

• デジタル入力
• デジタル出力
• アナログ入力
• アナログ出力
• 通信モジュール
• 電源モジュール
• 特殊モジュール

今回使用するのはよくあるDI/DO/AI/AOだけになります。

Implementation

Configuration

こちらは今回の構成です。

Wago Side

WagoIO Check

WagoのIO Module(特にデジタル入力以外)は各Slotのモジュールを個別設定する必要があります。設定されたパラメータはIO Module自体に保存します。

Communication Setting

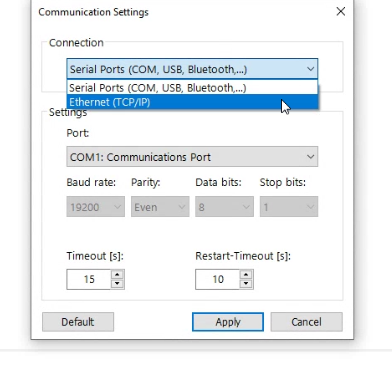

Wago-I/O-Checkを開き>Settings>Communicationします。

接続Interfaceを選びます。

Seaech

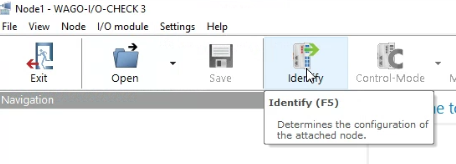

Interfaceが設定終わったらIdentify(F5)でNetworkの機器を検索します。

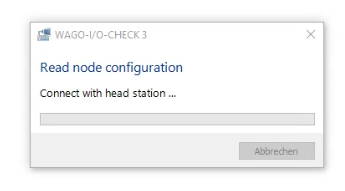

しばらく待ちます…

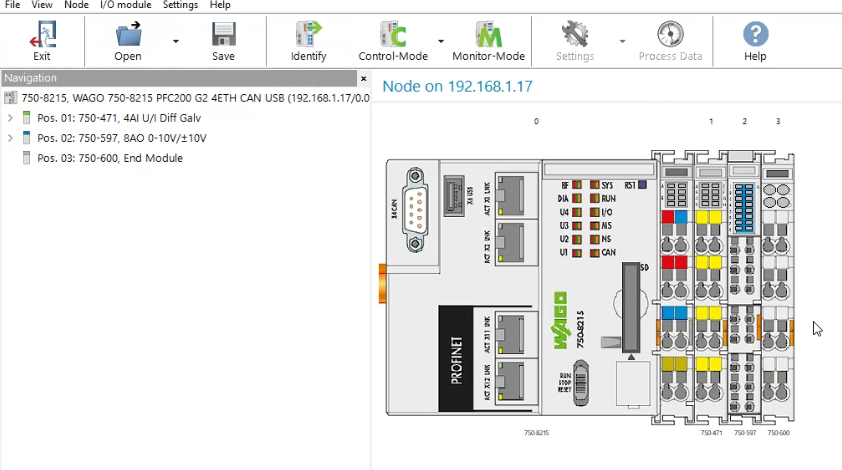

機器が表示されました。

750-471 Setting

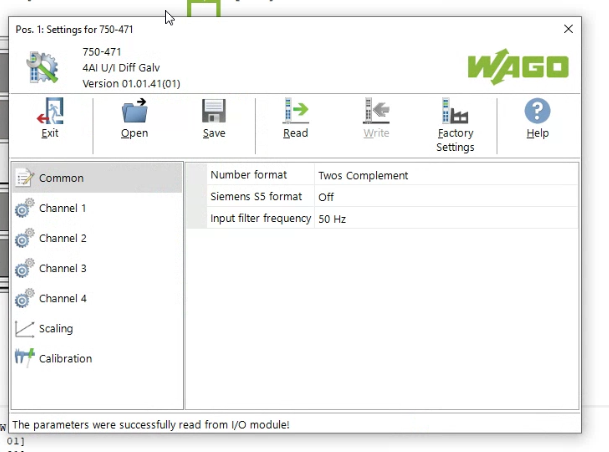

まずはアナログ入力から設定します。アナログ入力のチャンネルをClickします。

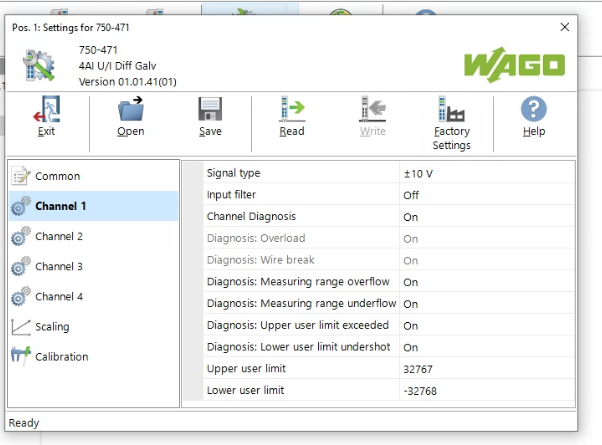

各Channelの現在パラメータが表示されています。

Channel1の設定を変更します。

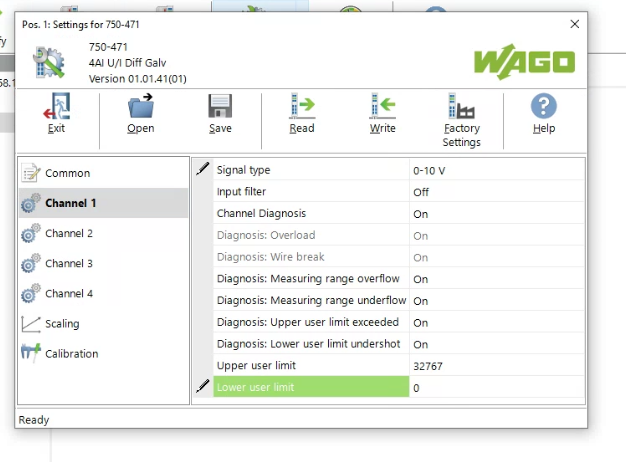

Signal typeを-10vから10vまでを0vから10vまでに変更します。

Lower user Limitを0に変更します。いまは0vから10vまでは0ー32767になります。

Writeでパラメータをモジュールに書き込みます。

念の為、Readでもう一度読み込んでパラメータを確認しましょう。

750-597 Setting

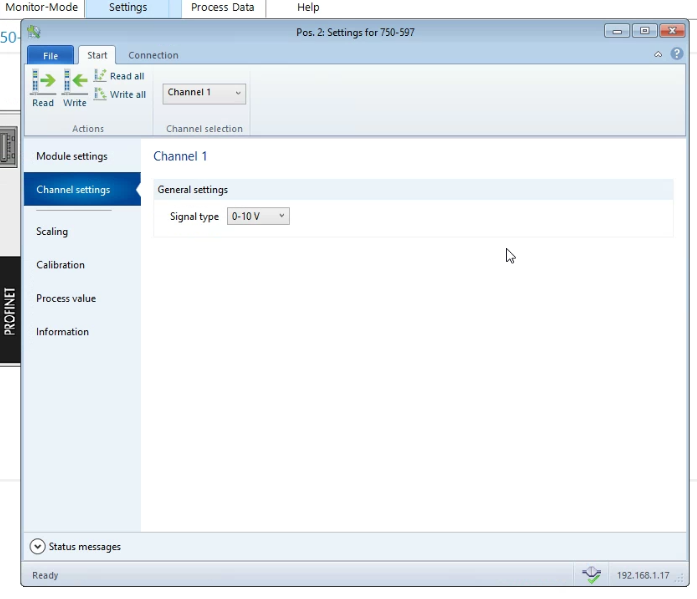

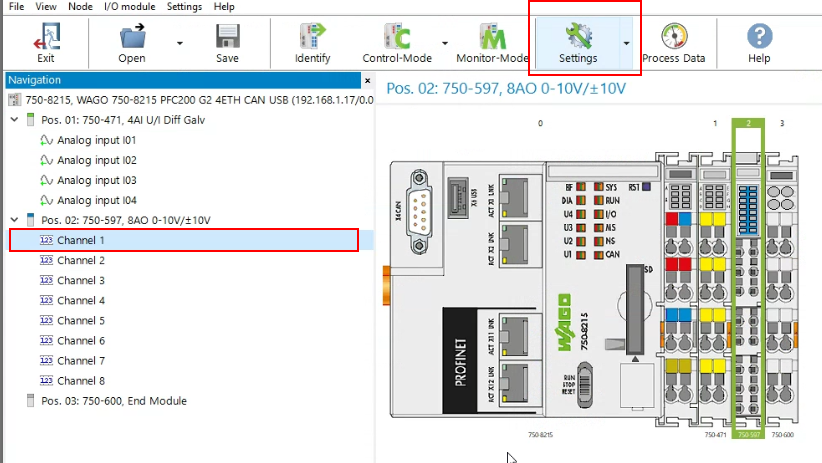

次はアナログ出力を変更します。Channelを選び>Settingsをクリックします。

Channel settingsで各ChannelのRangeを確認します。0-10vでOKなので、そのままで変更なし。

設定が終わったらExitで終了です。

TwinCAT Side

Download ESI File

下記のLinkにアクセスしWagoのSiteから750-354 EtherCAT Coupler ESI FileをDownloadします。

https://www.wago.com/global/i-o-systems/fieldbus-coupler-ethercat/p/750-354#downloads

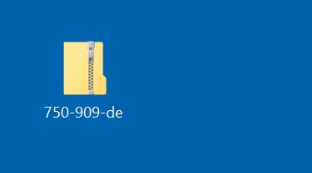

このようなZIP FileがDownloadされます。

Update Device List

Zipを解凍し、中のFileをすべて\TwinCAT3\3.1\Config\io\EtherCATに移動します。

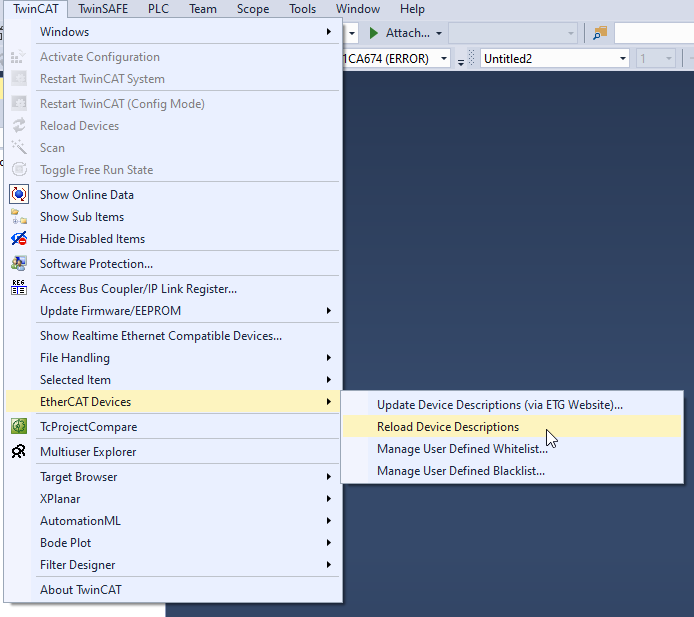

TwinCAT>EtherCAT Devices>Reload Device DescriptionaでDevice Listを更新します。

Add EtherCAT Master

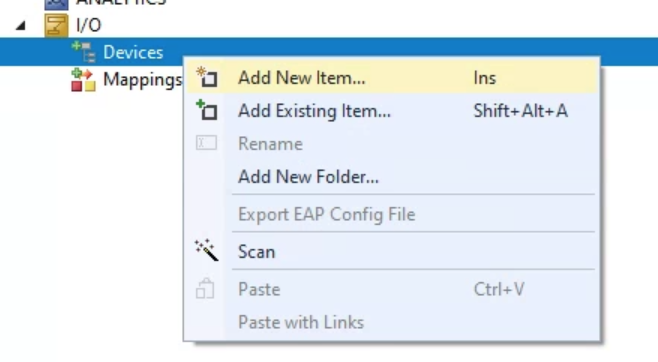

I/O>Devices>Add New Itemします。

EtherCAT>EtherCAT Masterを選び、Okします。

EtherCAT Coupler 750-354と接続してるEtherCAT Interfaceを選び>Okします。

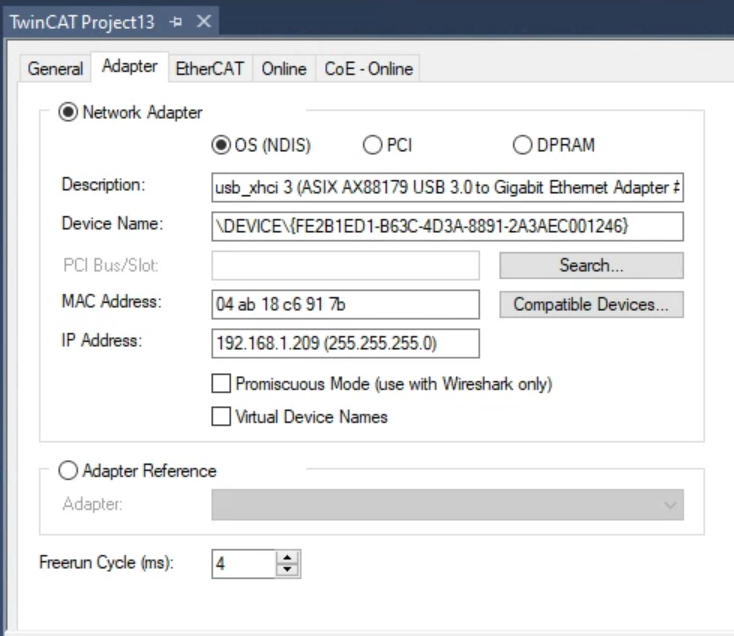

Adapter画面で選択したInterfaceが正しいかを再確認しましょう。

Add Wago EtherCAT Coupler

次はWago 750-354 EtherCAT Couplerを追加します。

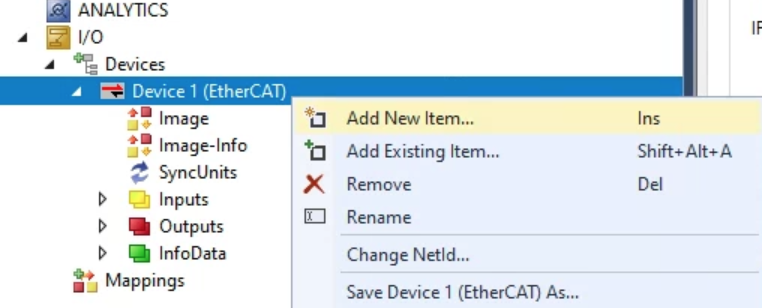

Devices1(EtherCAT)>右クリック>Add New Itemします。

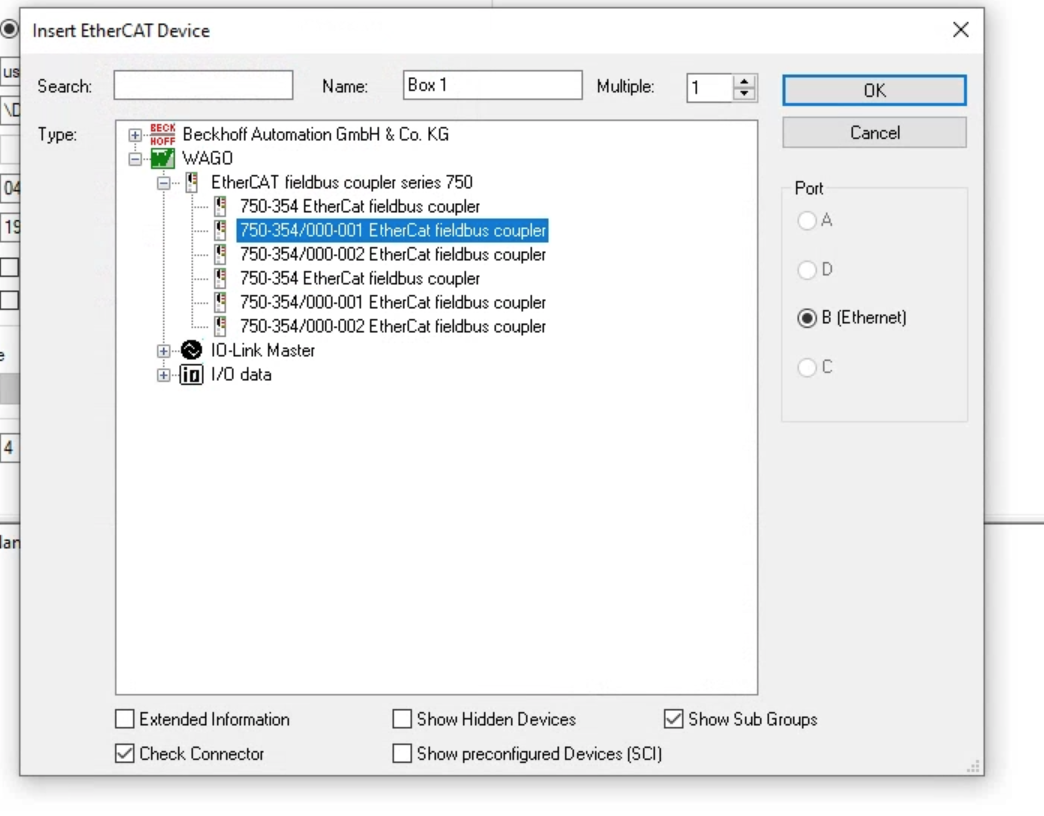

WAGO>750-354/000-0001 EtherCat fieldbus couplerを選び>OKで追加します。

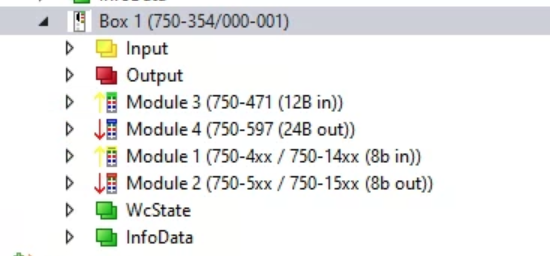

Wago 750-354 EtherCAT Couplerが追加されました。

Add Slot

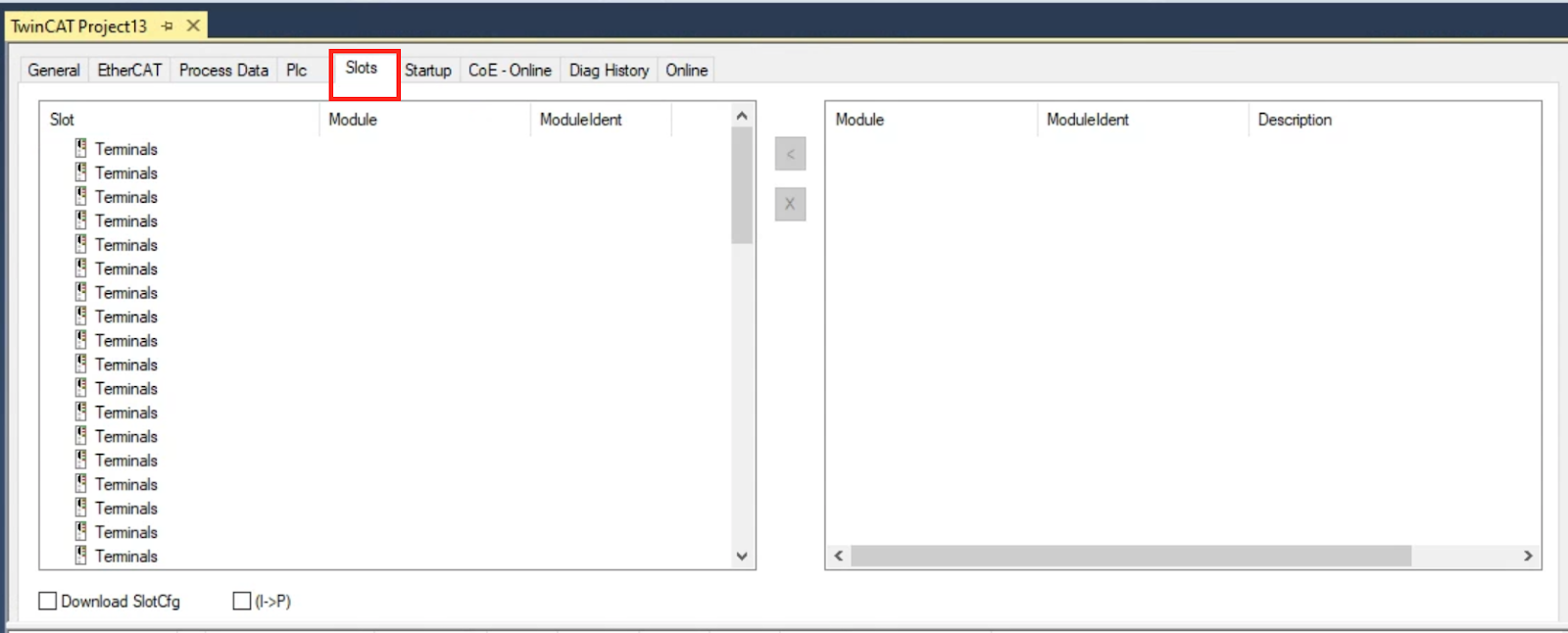

Box1をダブルクリックし、Slots Tabを開きます。

750-1417 8-channel digital input

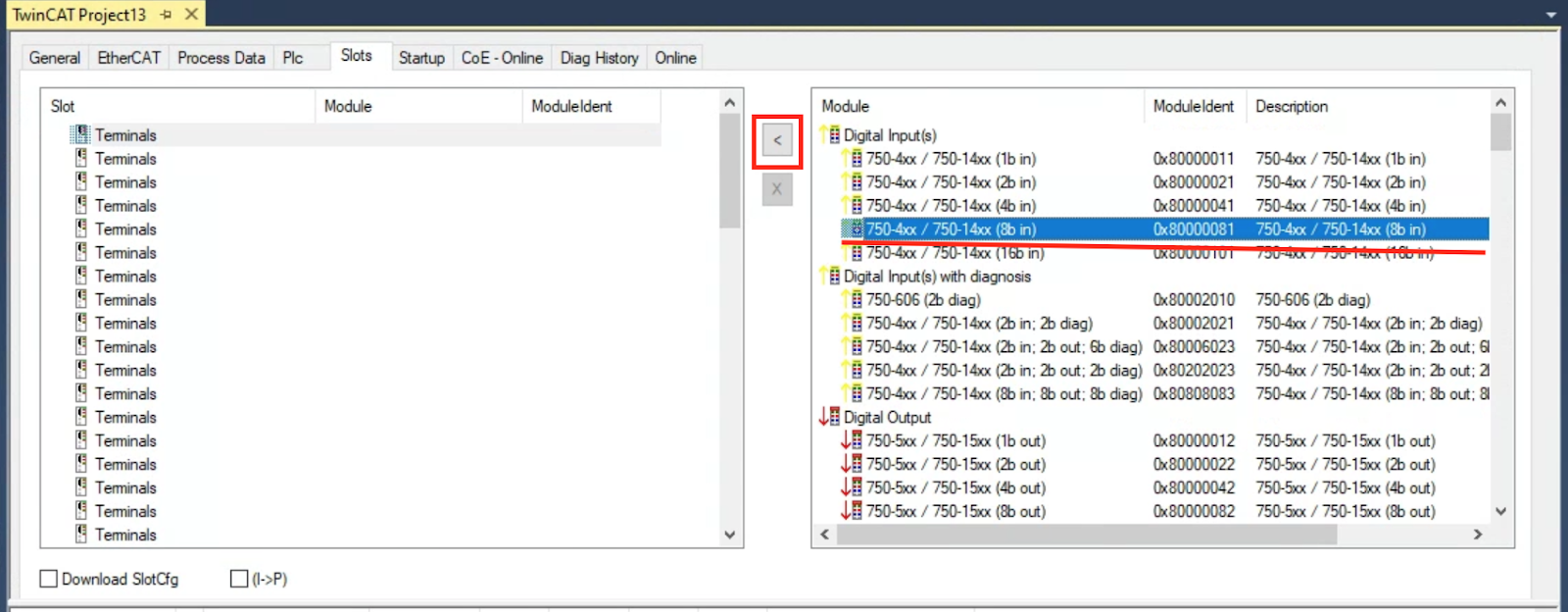

まずSlot1にある750-1417 8-Channel Digital inputをインストールします。

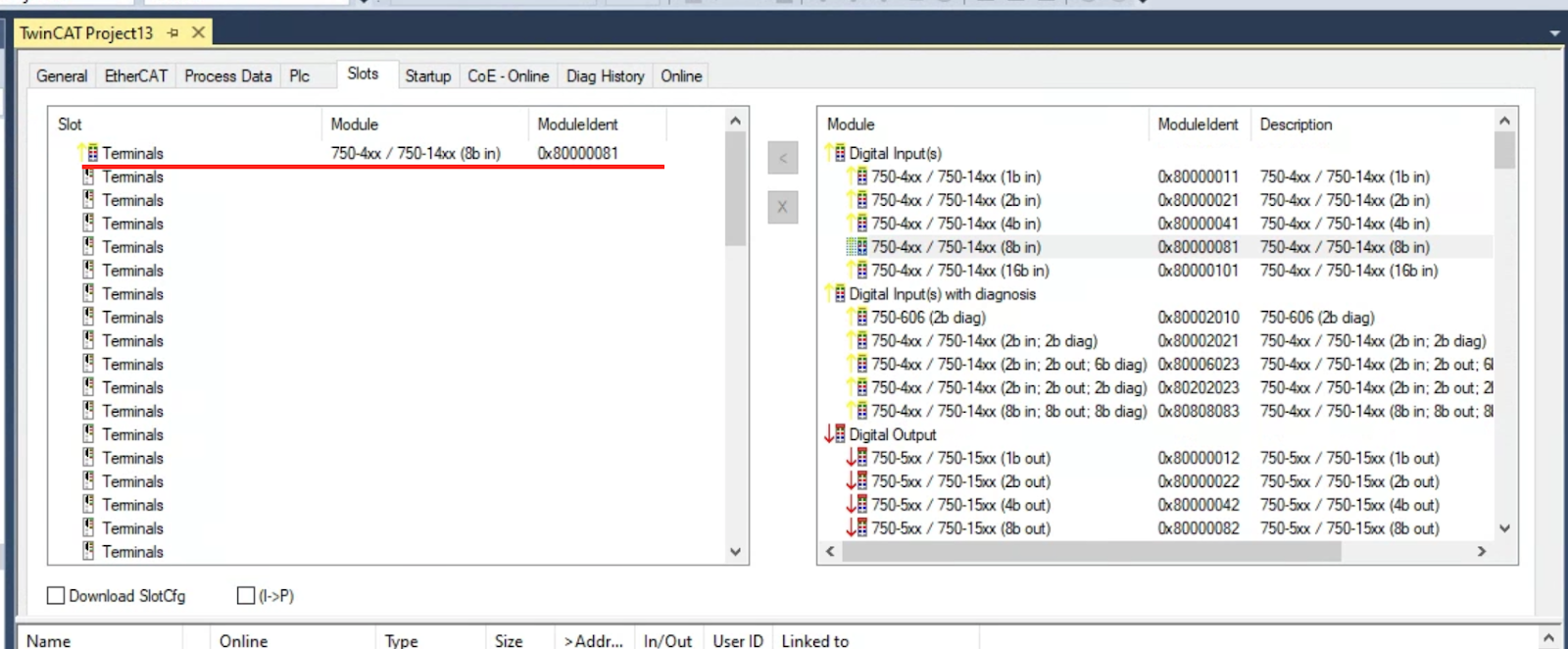

1つ目のTerminalsクリック>右のModuleから750-4xx/750-14xx(8b in)を選び、”>”ボタンを押します。

Slot1は750-1417が追加されました。

750-1516 8-channel digital output

Slot2にある750-1516 8-Channel Digital Outputをインストールします。

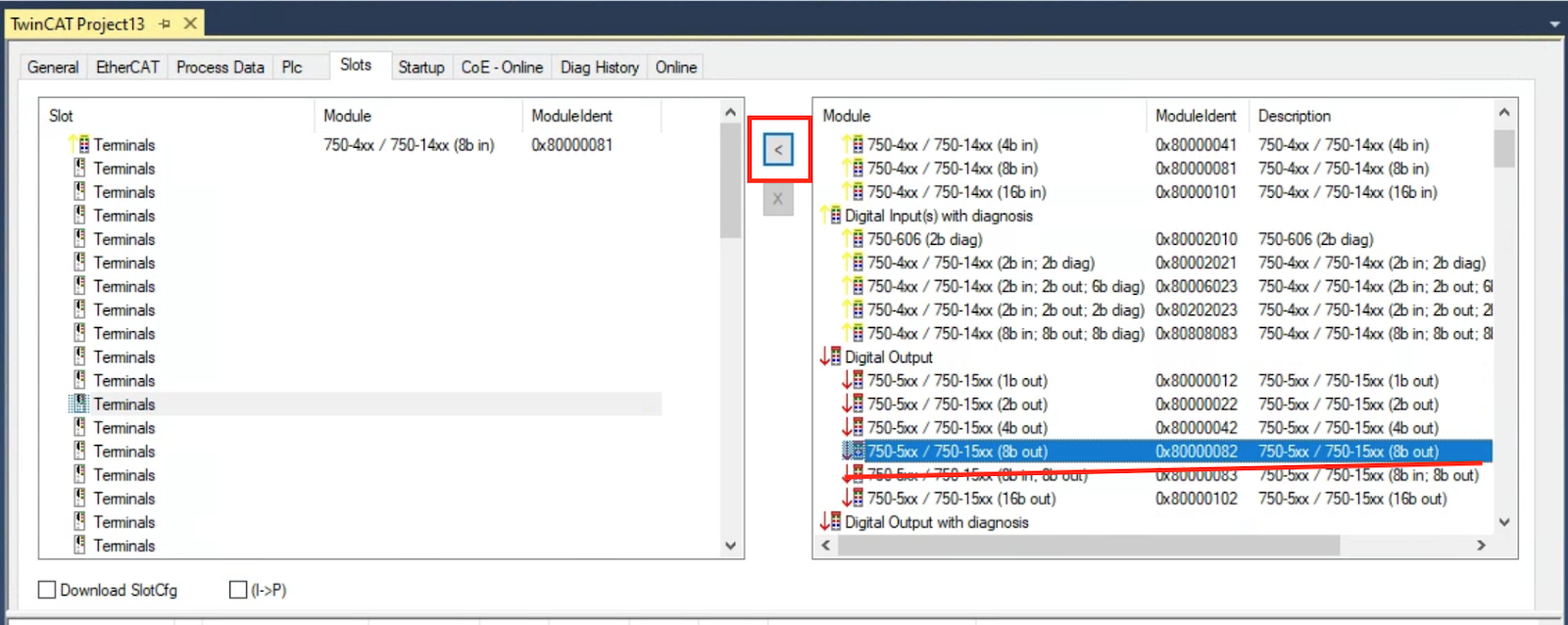

2つ目のTerminalsクリック>右のModuleから750-5xx/750-15xx(8b out)を選び、”>”ボタンを押します。

Slot2は750-1516が追加されました。

750-471 4-channel analog input

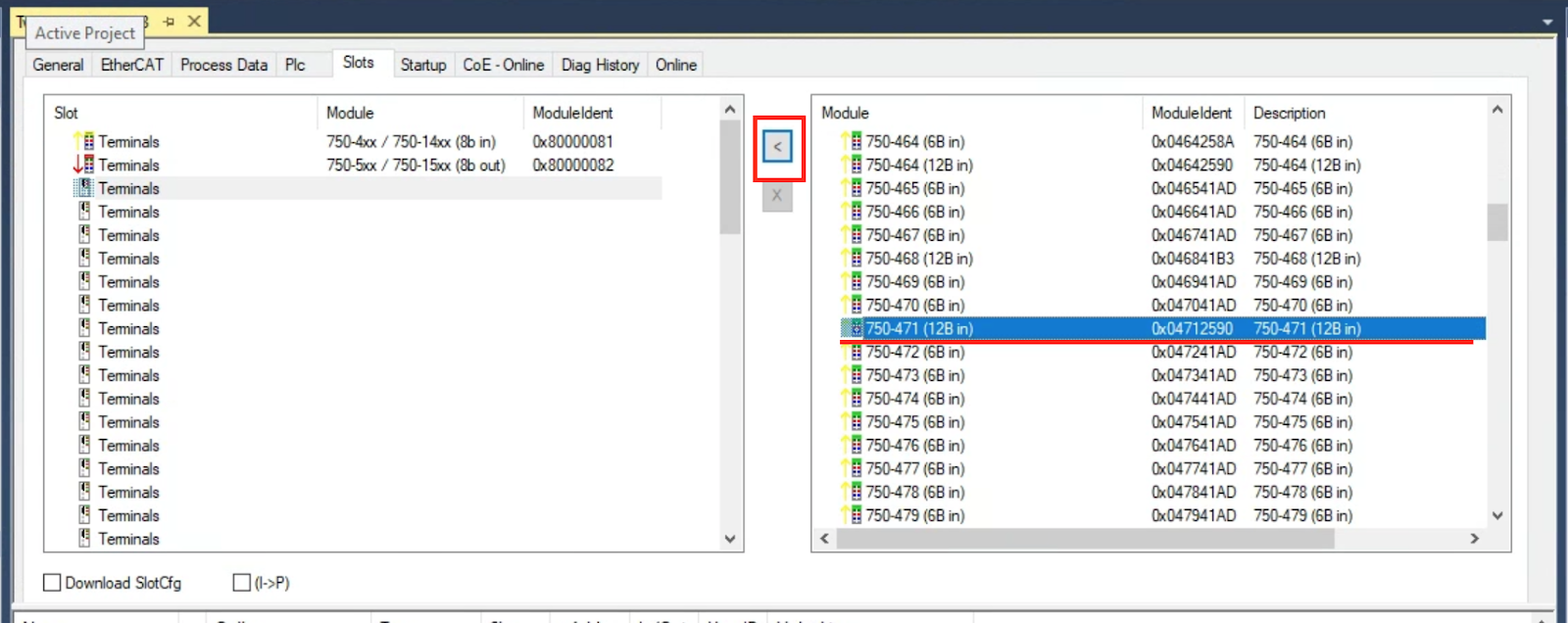

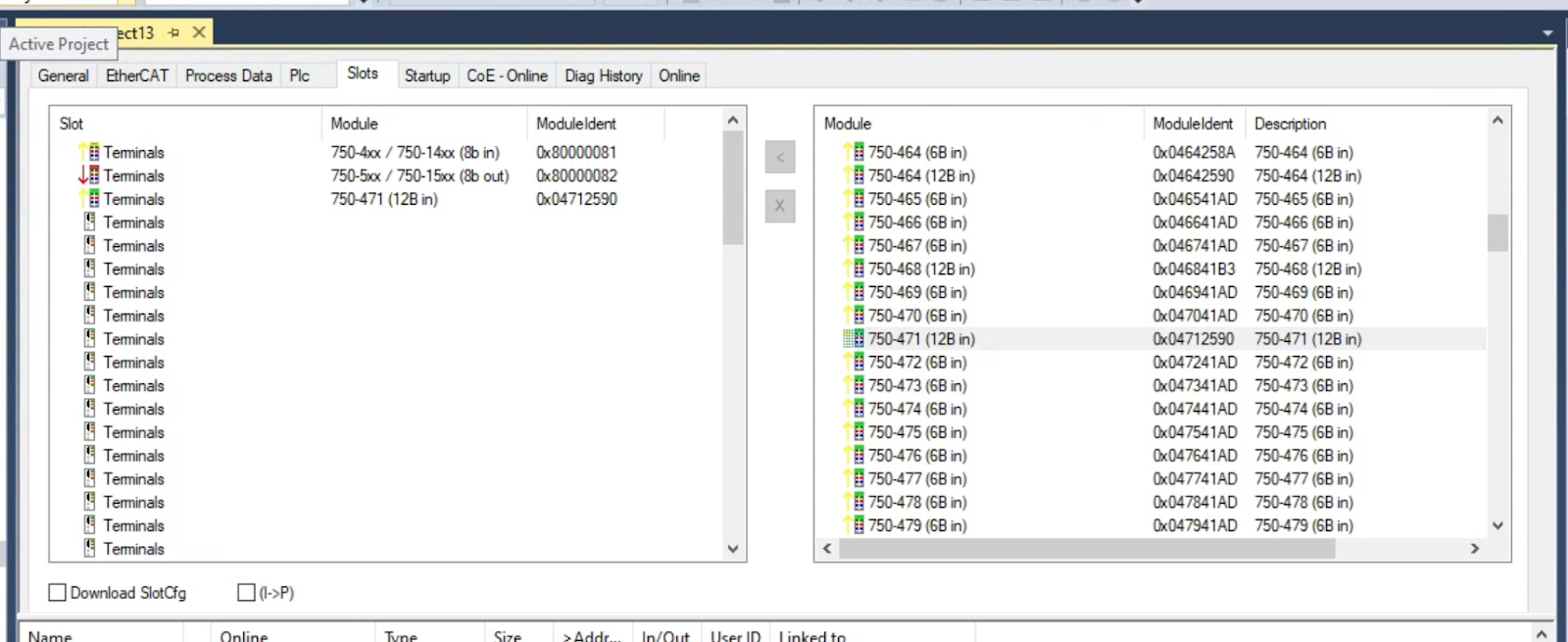

Slot3にある750-471 4-Channel アナログ入力をインストールします。

3つ目のTerminalsクリック>右のModuleから750-471を選び、”>”ボタンを押します。

Slot3に750-471が追加されました。

750-597 8-channel analog output

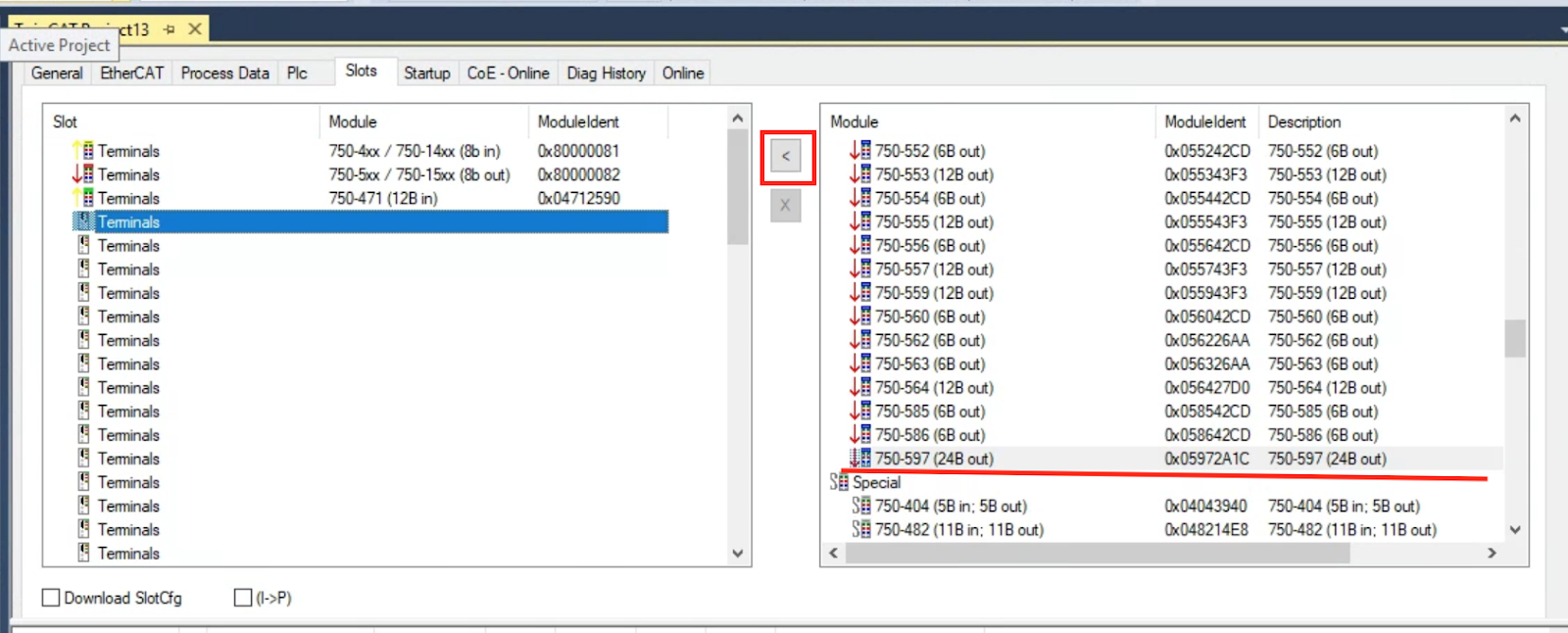

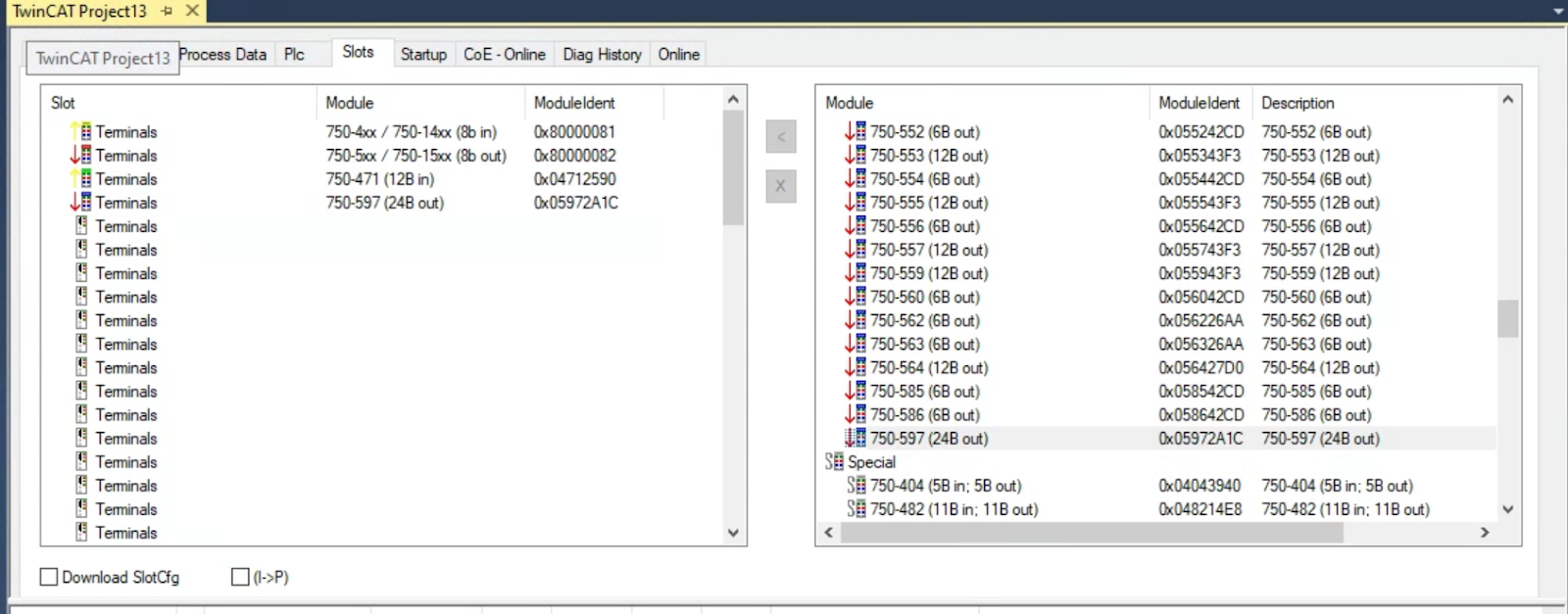

最後はSlot4のアナログ出力です。

4つ目のTerminalsクリック>右のModuleから750-597を選び、”>”ボタンを押します。

Slot4に750-597が追加されました。

Activate Configuration

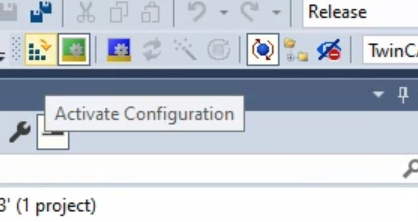

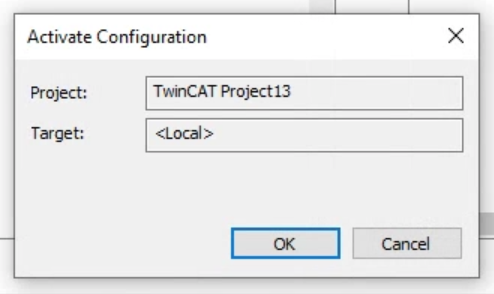

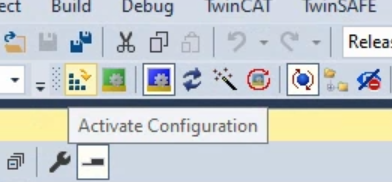

Activate ConfigurationでHardware ConfigurationをRuntime にDownloadします。

OKします。

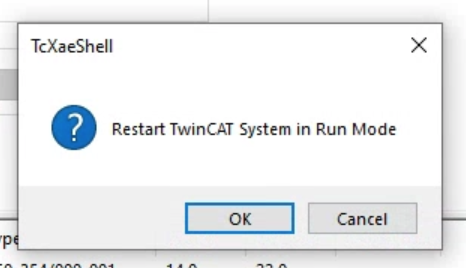

Runtimeを再起動します。

Check Status

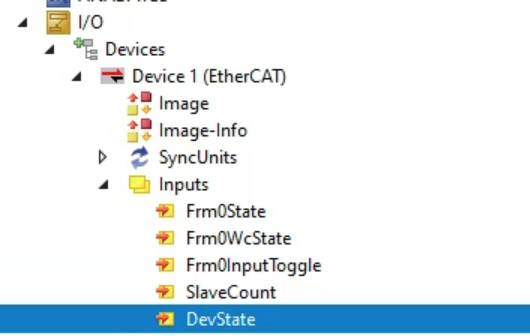

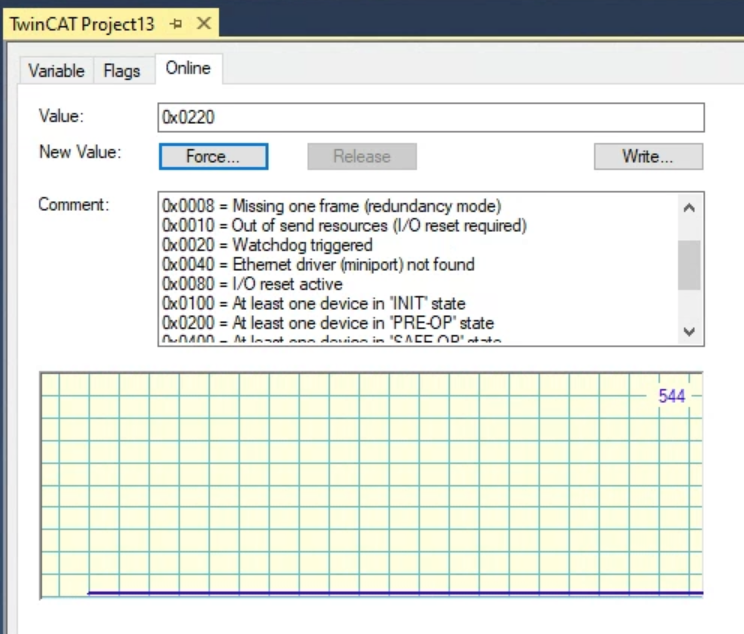

EtherCAT Master>Inputs>DevStateを確認します。

いま最低限1つのSlaveがPRE-OP状態であります。

次はBoxをクリックします。

Online Tabを開くと、いまWagoのCouplerがPREOPにいますね。

それはWago 750-354 EtherCAT Couplerの変数はまだUser ProgramとLinkしてないからです。

Add PLC

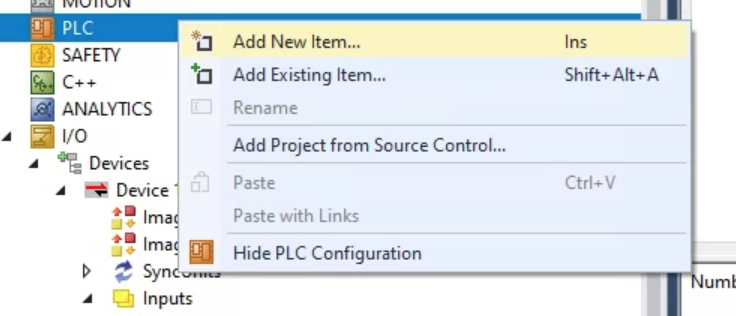

PLC>右クリック>Add New Itemします。

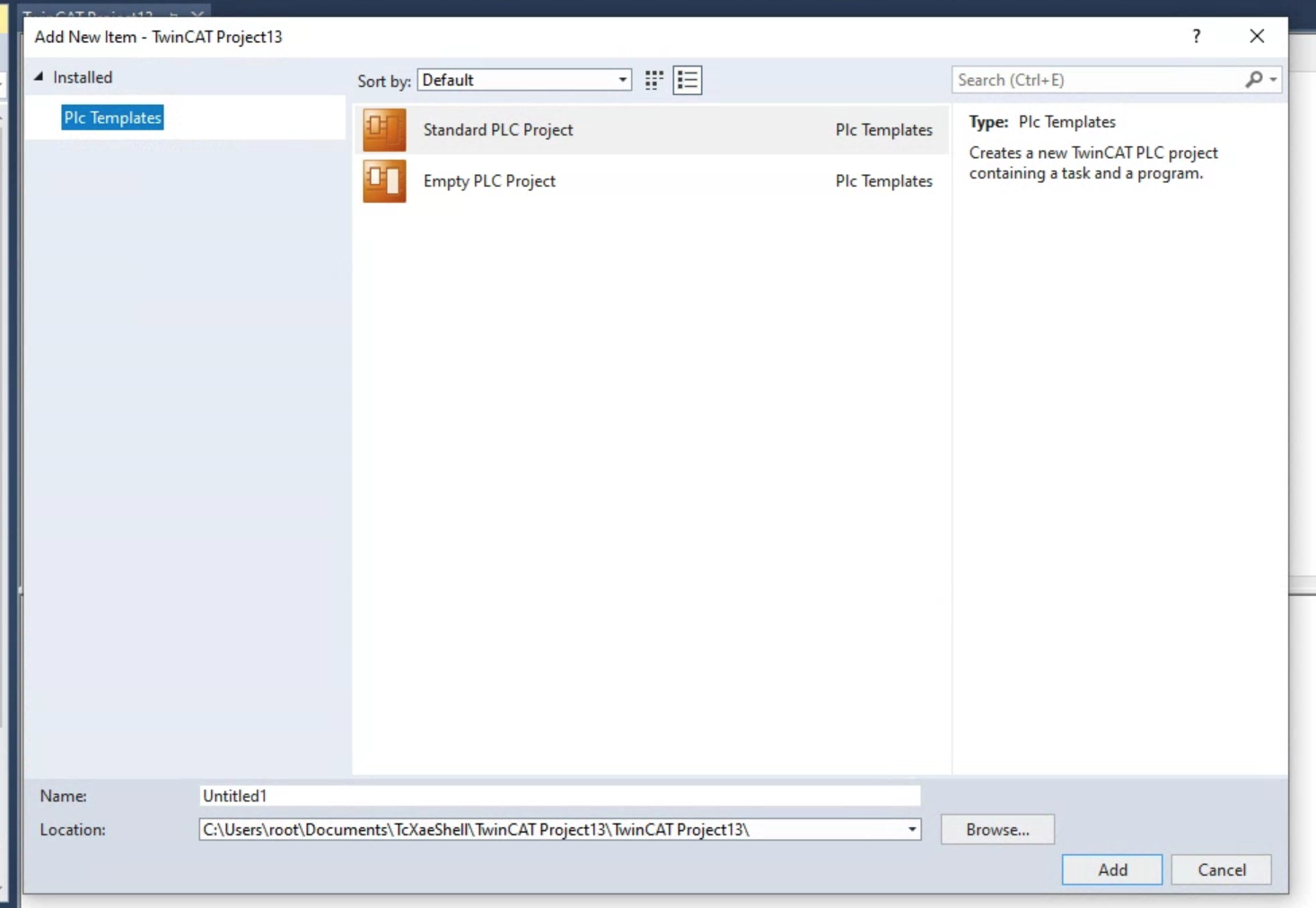

Standard PLC Projectを選び>Addします。

DUT

次はDUTを作成します。

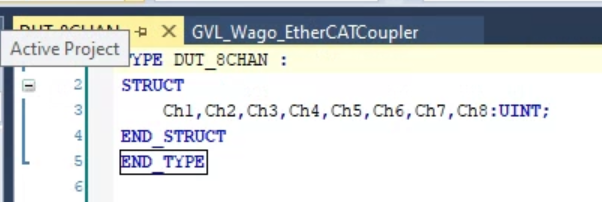

DUT_8CHAN

8チャンネルのアナログモジュール用のDUTです。

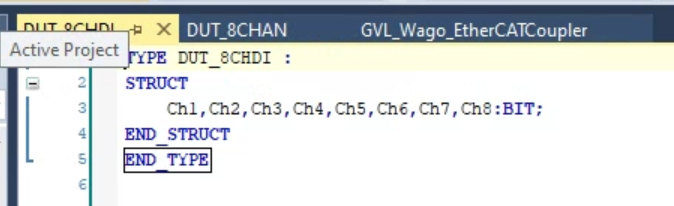

DUT_8CHDI

8チャンネルのデジタルモジュール用のDUTです。

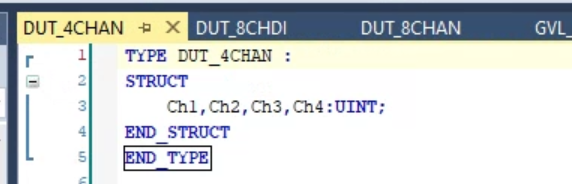

DUT_4CHAN

4チャンネルのアナログモジュール用のDUTです。

Add GVL

DUTを定義し終わったら今度はGVLを追加します。

GVL>右クリック>Add>Global Variable Listします。

GVLの名前を入力します。

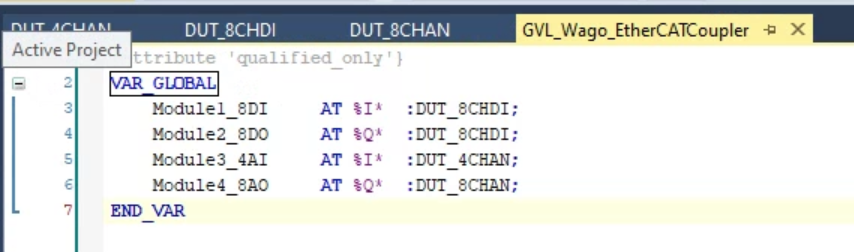

GVLの中にモジュールのProcess I/Oを定義します。At %I*とAt %Qは忘れずに。

Program

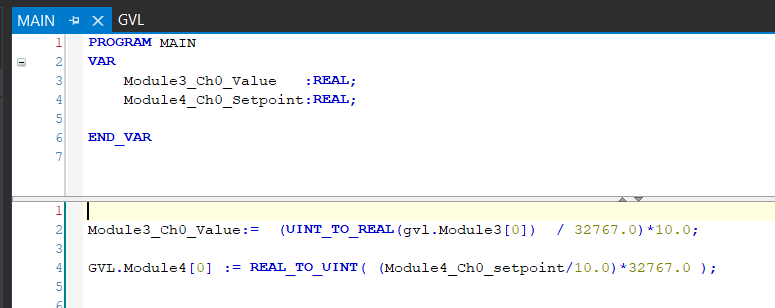

簡単なScalingプログラムを組みます。アナログ入力の入力を0-10vに変換し、0-10vのアナログ出力を変換するだけです。

Build

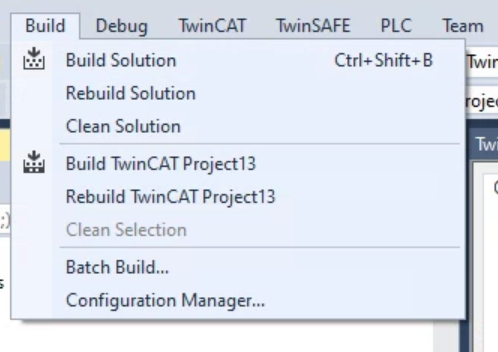

Build>Build SolutionでProjectをコンパイルします。

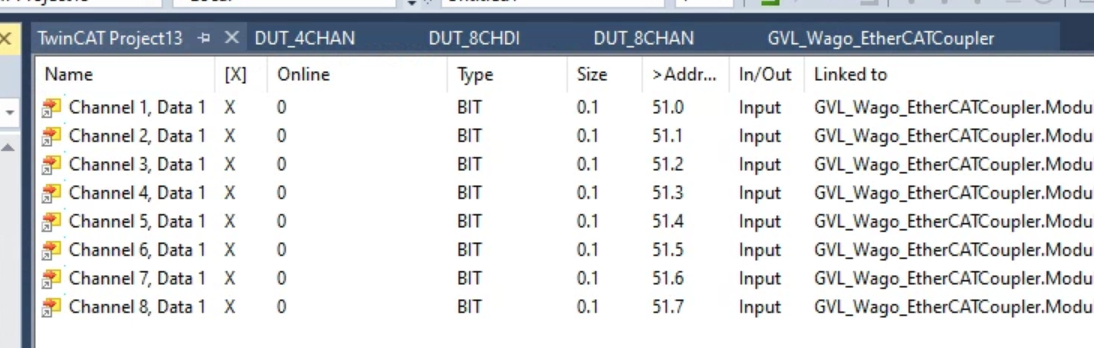

LINK 750-1417 8 Channel INPUT

1Slot目の8-Channel デジタル入力をLinkします。

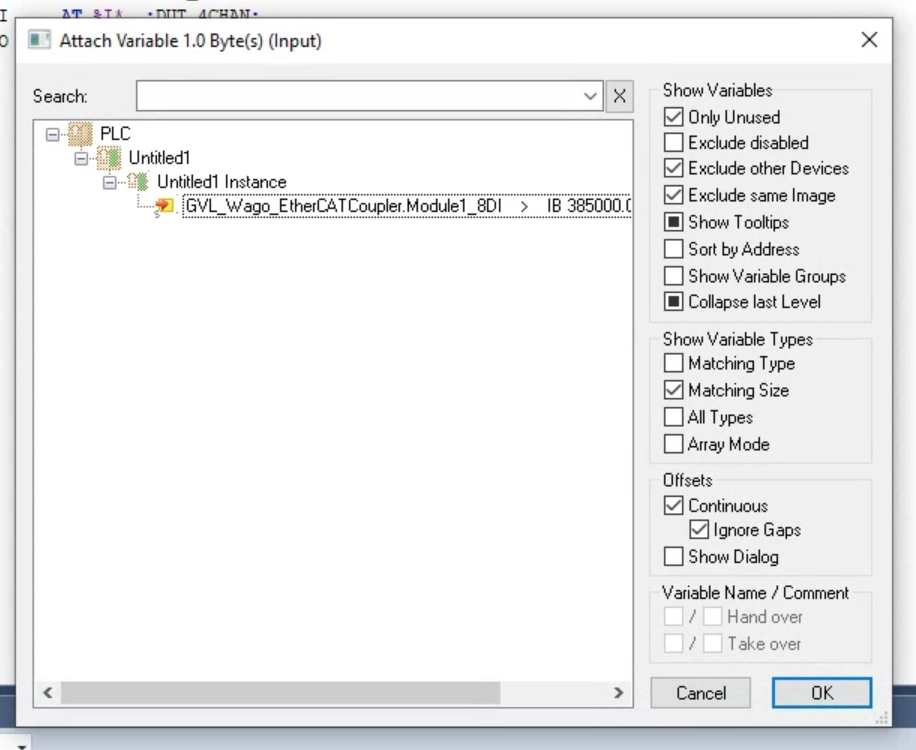

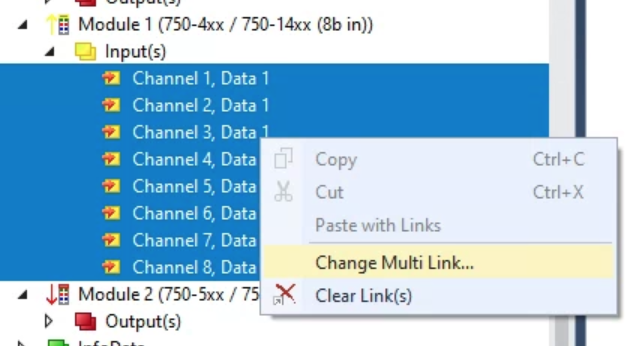

Outpt(s)>右クリック>Change Mulit Link..します。

User Program内のGVL で定義したProcess ImageとLinkさせます。

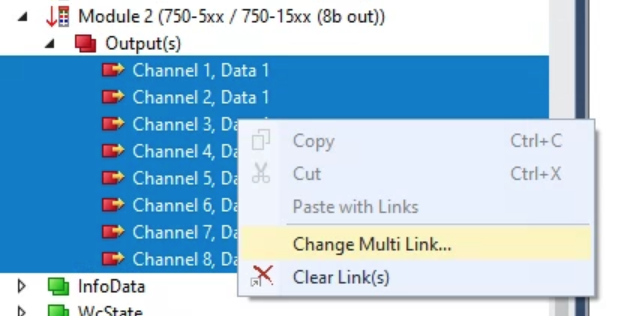

LINK 750-1516 8 Channel Output

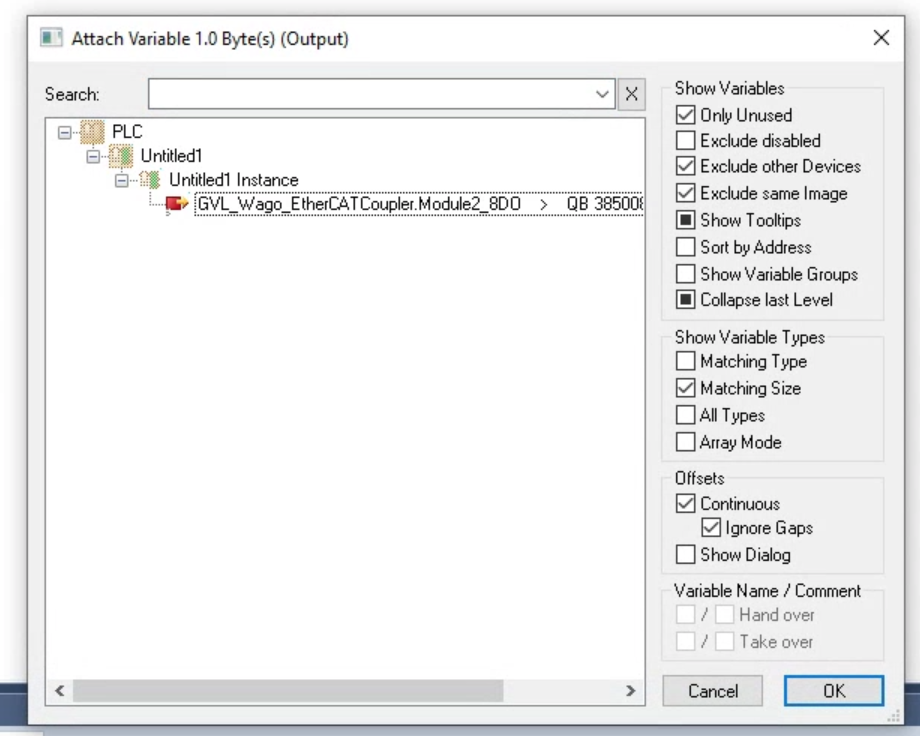

2Slot目の8-Channel デジタル出力をLinkします。

Outpt(s)>右クリック>Change Mulit Link..します。

User Program内のGVL で定義したProcess ImageとLinkさせます。

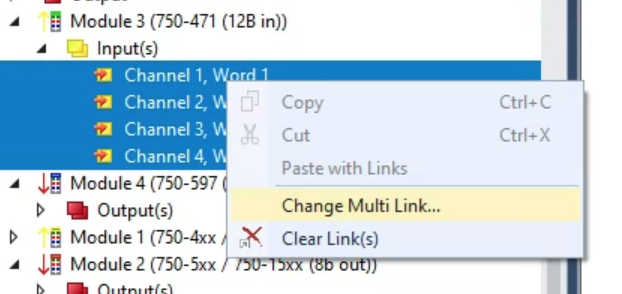

LINK 750-471 4 Channel Analog INPUT

3Slot目の8-Channel アナログ入力をLinkします。

Input(s)>右クリック>Change Mulit Link..します。

User Program内のGVL で定義したProcess ImageとLinkさせます。

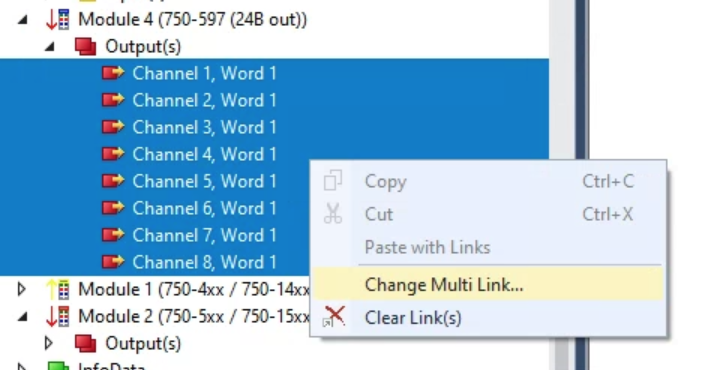

LINK 750-597 8 Channel Analog Output

最後は4 Slot目の8-Channel アナログ出力をLinkします。

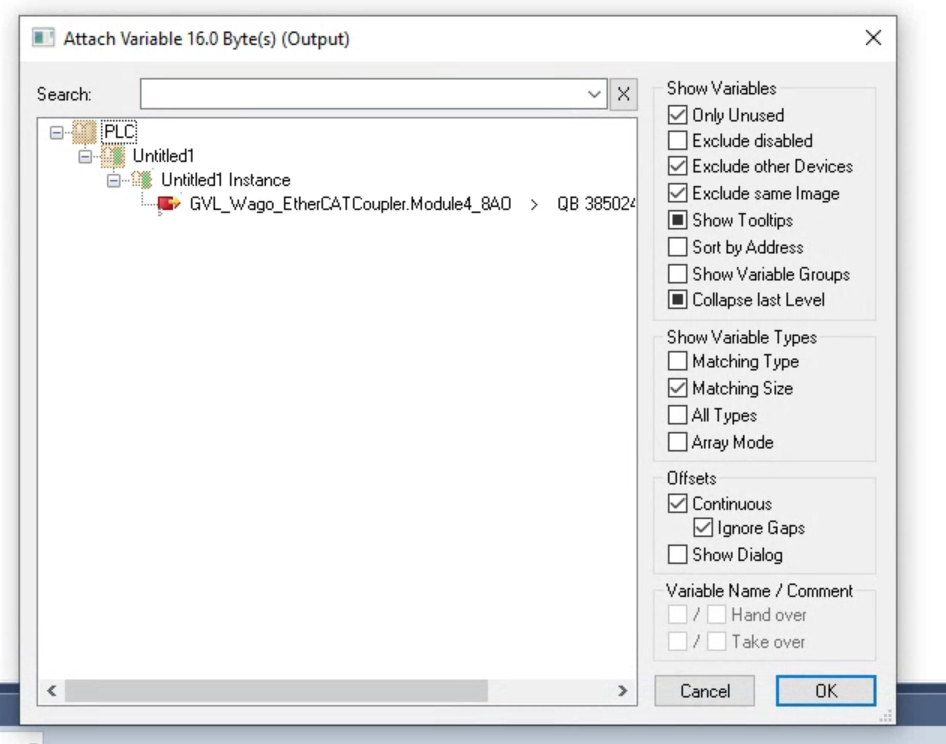

Output(s)>右クリック>Change Mulit Link..します。

User Program内のGVL で定義したProcess ImageとLinkさせます。

Activate 

Activate ConfigurationでHardware ConfigurationをDownloadします。

TwinCATを再起動します。

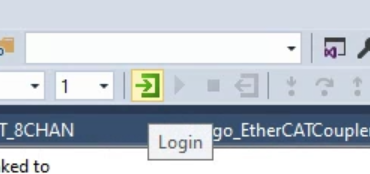

Login

LoginでUser programをDownloadします。

Start

Start でUser programを起動します。

Result

EtherCAT Couplerが正常稼働してるときのLED状態です。

正常に動いてるときの動画です。

まずInputから確認します。

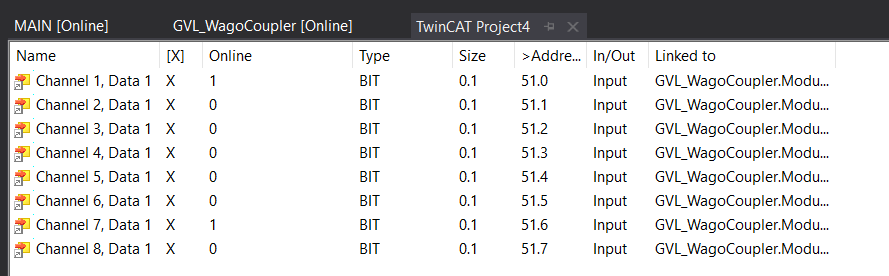

Couplerからデジタル入力のモジュール状態がもらえましたね。

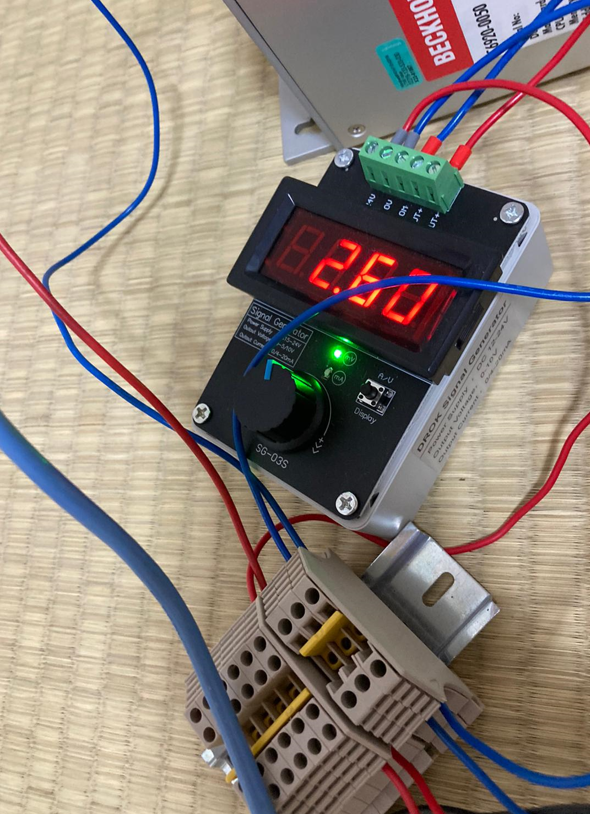

アナログ入力はいま2.6vくらいですね。
