このシリーズはRevPIについて発信します。RevPIはドイツのKUNBUS社が開発している、産業用ラズベリーパイ Resolution Pi(以後RevPi) のモデルキットで、。産業用アプリケーションに適したインタフェースおよび接続を備えたRevolution Pi専用のプリント基板が開発され、いつでも産業オートメーションで使用できます。
最初にIPのScan・Base Setupから始めましょう！
Thanks!
この記事で使用するRevPI ConnectはPILZ JAPANが貸してくださった機材です。
PILZ
PILZは安全およびオートメーション技術のソリューションでトータルソリューションサプライヤとしてのFA現場を支え、人の安全だけではなく、機械、および環境の安全を保証し、機械や設備をいかに安全に稼働させます。ピルツは全世界に42の現地法人や支社を設置し、包装、自動車産業、ロボットアプリケーション、さらに風力発電、鉄道技術など様々な分野で活躍しています。
Office:
ピルツジャパン株式会社
〒222-0033
横浜市港北区新横浜3-17-5
いちご新横浜ビル 4階
HP
Connect the 24V DC!

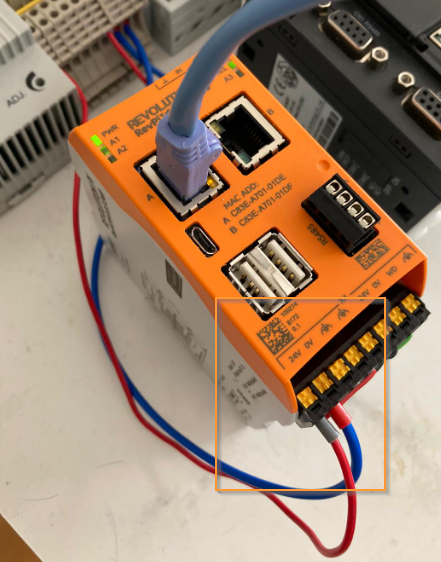

RevPI Connectに24Vを繋がりましょう。
Connect the LAN!
次はLAN Cableをパソコンと繋がりましょう。
Scann the IP
RevPIをLoginする前にまずRevPIのIPを調べましょう。方法が色々あります。
Advanced IP Scanner

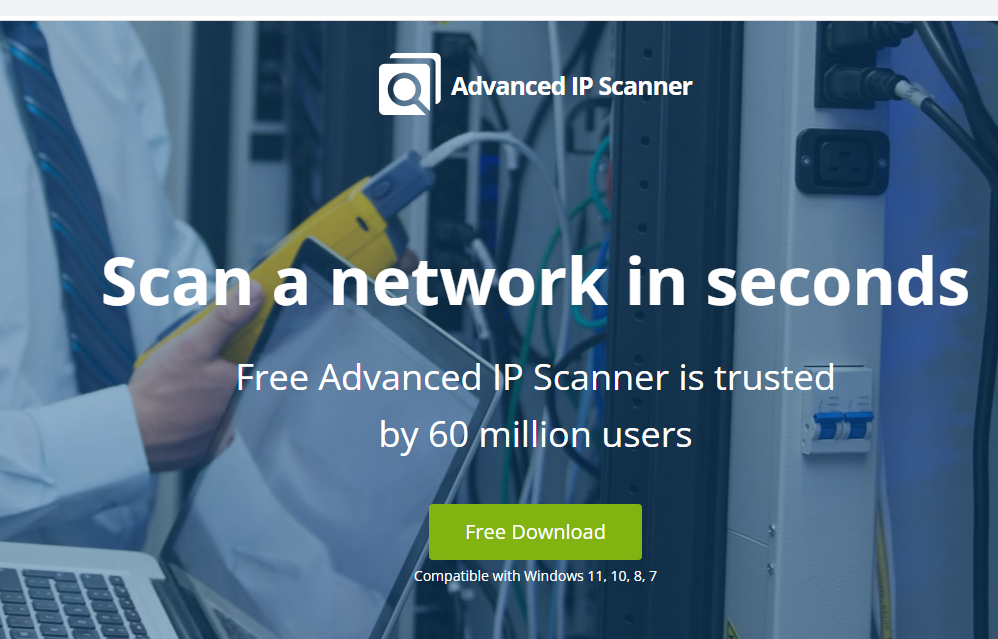

方法1はAdvanced IP Scannerというツールを使用します。下記のLINKからAdvanced IP Scanner Setup FileをDownloadします。

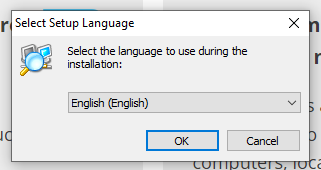

Setup Fileを起動し>英語を選び>Okします。
PCにInstallするかそのままRunするかのオプションありますが、今回はツールをPCにインストールします。

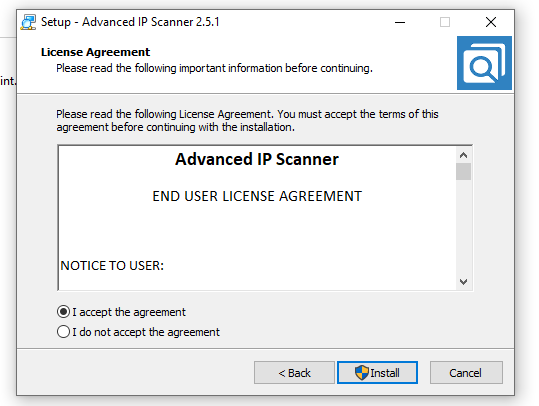

ライセンスに同意し>Installします。
しばらく待ちます…
Run Advanced IP ScannerのCheckboxを入れ、ツールを起動させます。
それかAdvanced IP Scannerを検索し起動するのもOKです。

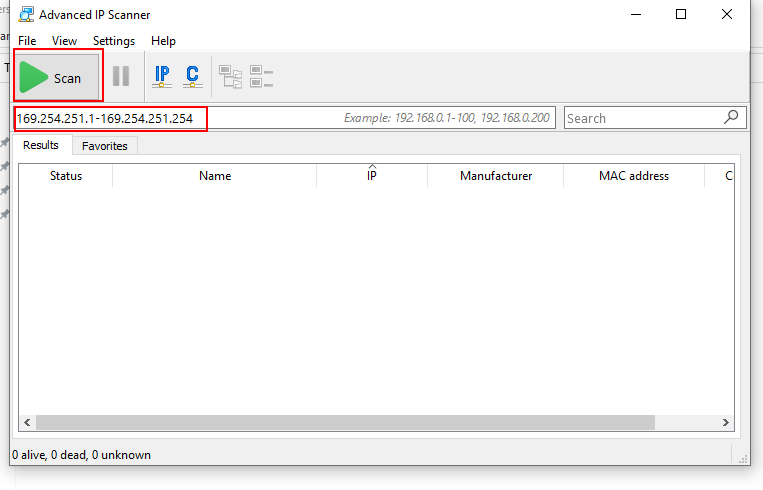

ScanするIPの範囲を設定し>Scanボタンでネットワークを検索します。
RevPiが見つかりました！IPは169.254.251.80です。
Wireshark

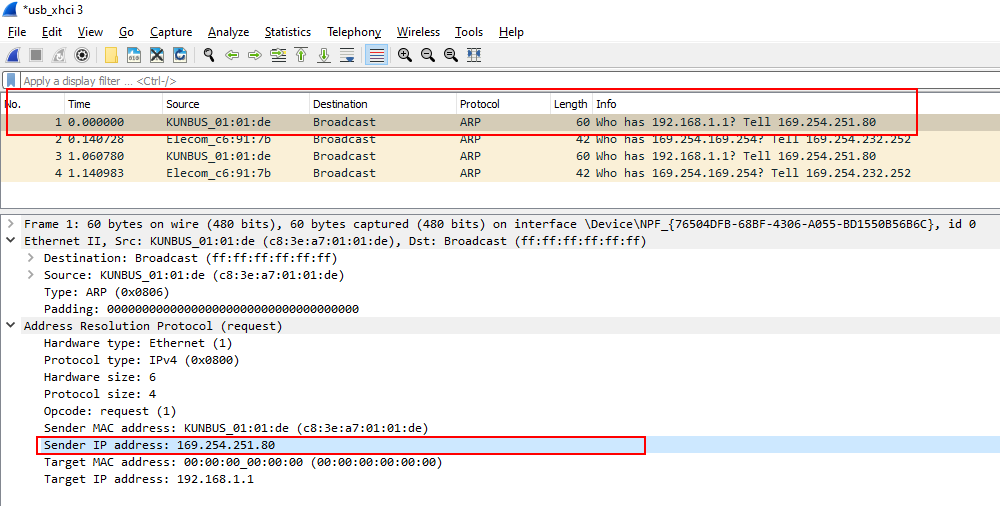

Wiresharkから調べる方法もあります。SourceでKUNBUS_XXを探し、Address Resolution Protocol>Send IP AddressからでもIPを把握できます。
Putty Login

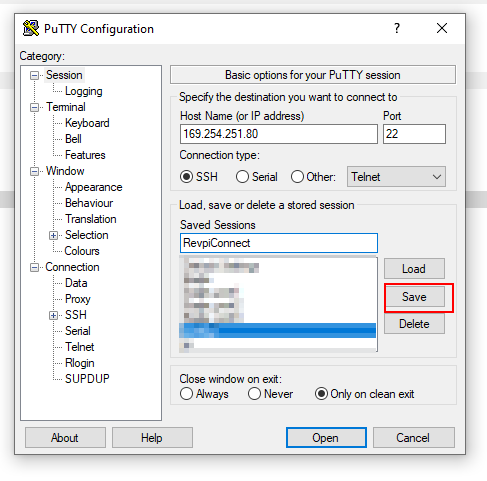

先調べたIPをPuttyい入れ、設定を保存します。

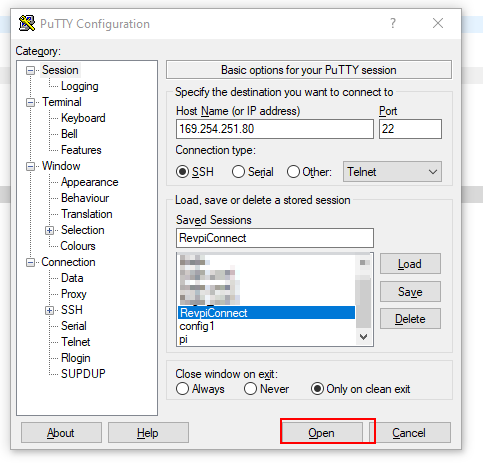

次はOpenでSSH接続しましょう。
Acceptで進みます。

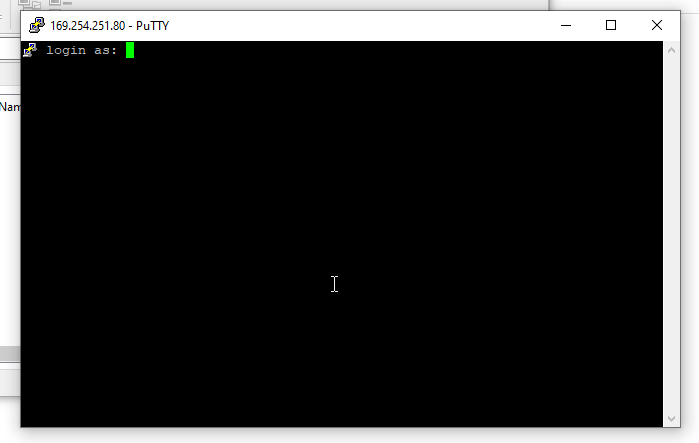

Login as:が聞かれました。

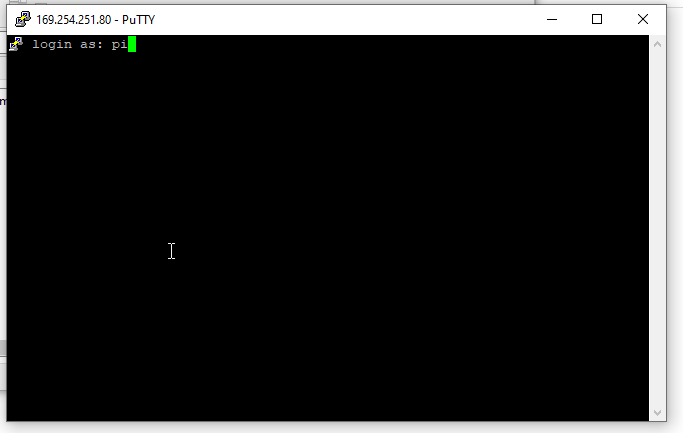

Usernameはpiです。

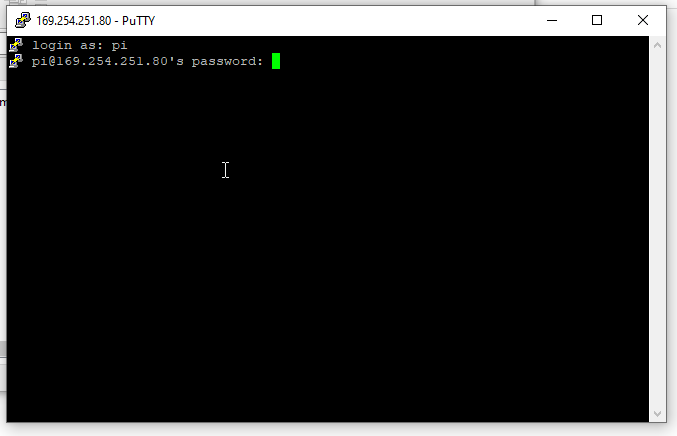

次はPasswordです。

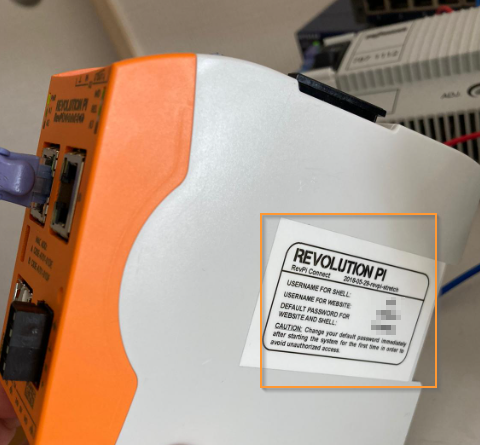

PasswordはRevPIの隣に貼ってるラベルが乗っています。

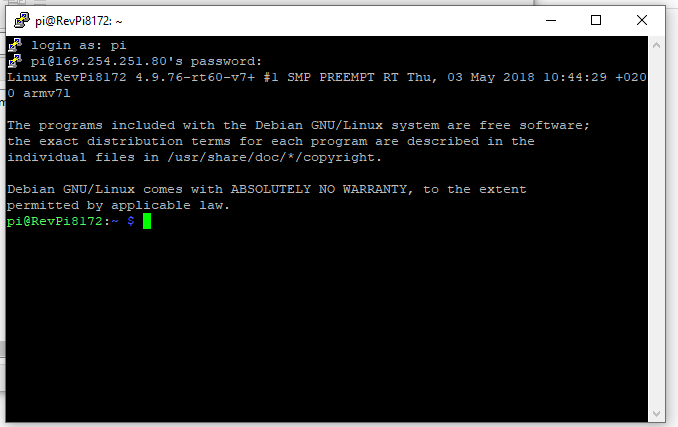

Login成功！
Check internet
Internetが接続してるかを確認したいなら8.8.8.8をPingすればわかります。
