Schneider#Transfer program with Ethernet Interface with M221 CPU

EcoStruxure Machine Expert Basic を起動し、Configuration Tab>ETH1を開きます。

CPUのIPを設定しProgramming Protocolの使用を有効化し、最初にUSB経由でプロジェクトをDownloadしましょう。Default上ではこれらの機能が無効化されています。

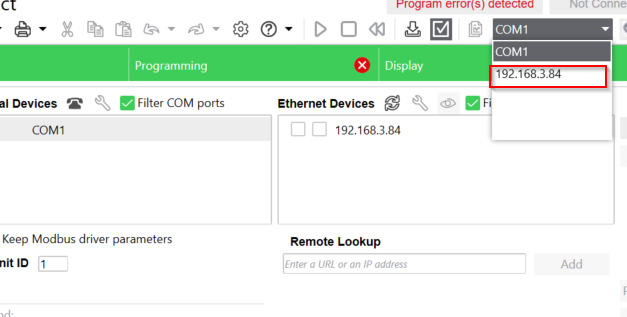

LANケーブルとCPUと接続しているのであれば、ツールからEthernet Interfaceを選択できるようになります。今回の記事でのCPUのIPアドレスは192.168.3.84です。

Commissing Tabを開きます。

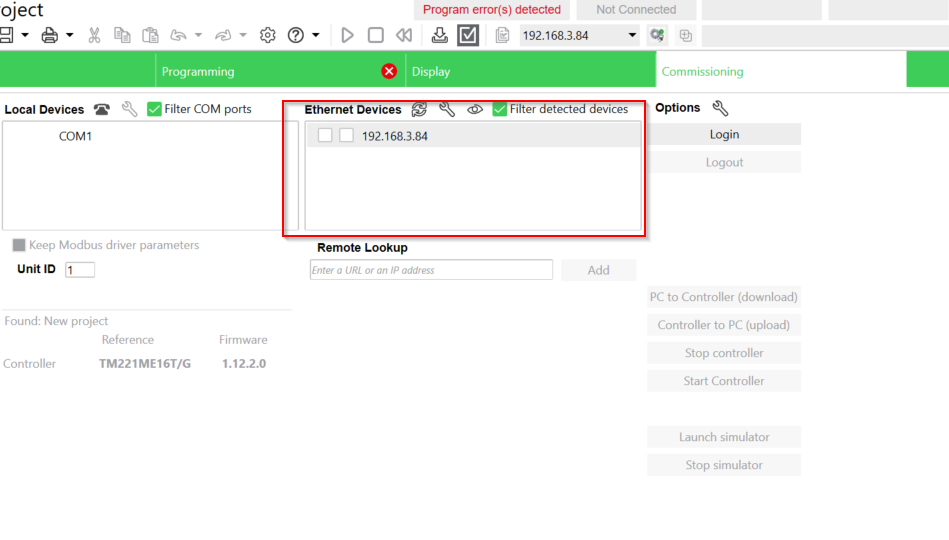

CPUのIPアドレスがEthernet Devices Fieldに表示されています。

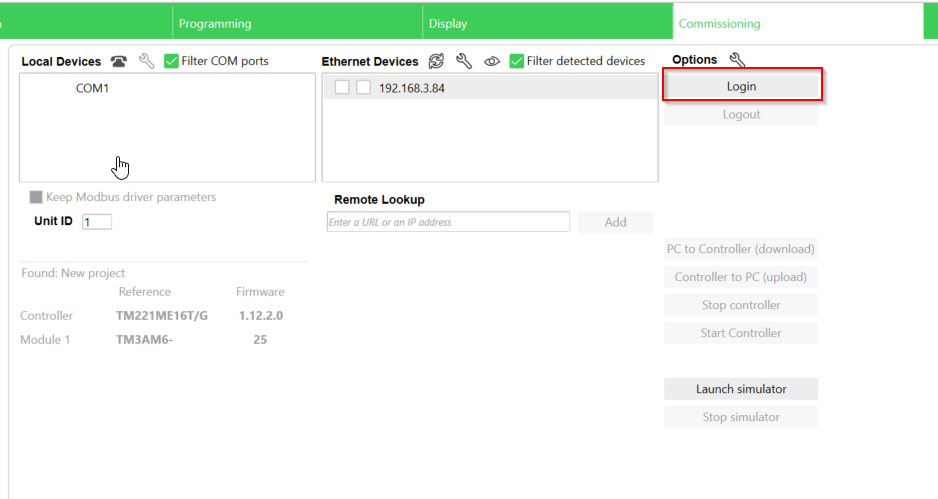

LoginボタンでCPUと接続します。

接続できればプロジェクトのDownload・Uploadは可能です。

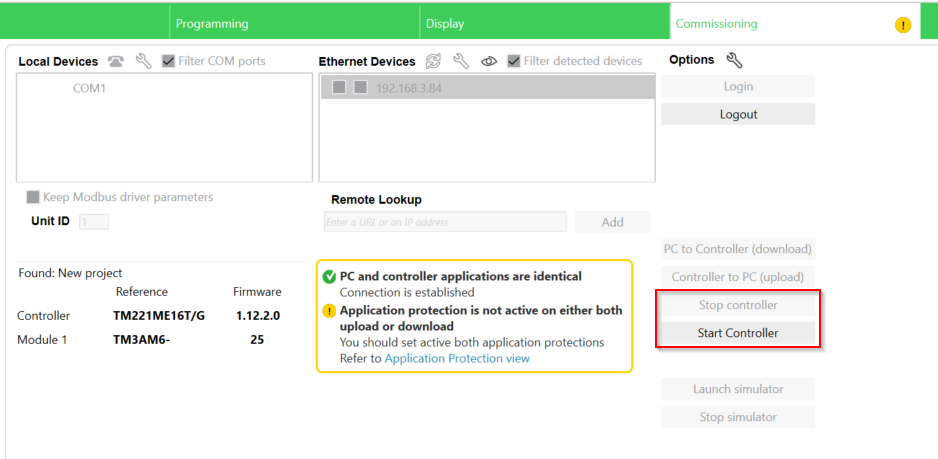

もちろんControllerのRun/Stop操作もできます。
