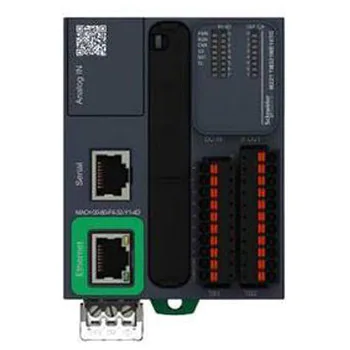

このシリーズはシュナイダーのM2xxのCPUやDrive関連の情報を発信します。どうぞよろしくお願いします。こちらは今回使用するシュナイダーのCPU M221ME16TGです。

仕様を簡単にまとめますと、

• SD Card挿入可能
• USB Portあり
• Run/Stopスイッチ
• Ethernet Port x1
• シリアルPortx1
• 8 discrete, 4 fast inputs
• 8 transistor, 2 fast outputs
• 拡張モジュール可能
• 周期Task x1、割り込みTask x8
• Support Fieldbus
  • Ethernet/IP Adapter
  • Modbus TCP Server/Client
  • DHCP

Thanks!

今回の記事はMana Design Works 様からのご提供でお送ります。内容は自体はシュナイダーですが、Mana Design Worksは大阪に本社あるSiemensの正式なソリューション パートナーで、Siemens製のCPU・HMI・Drive・Motion Controller・SCADAから国産メーカまで常に最適な提案できます。

こちらはMana Design Works 様のホームページです。

どうぞよろしくお願いします。

https://mndw.jp/

Download the Tools

EcoStruxureMachine Expert-Basicは無料なので、下記のlinkからアクセスしDownloadします。

https://www.se.com/ww/en/product/ESEBASXZZPA10/ecostruxuremachine-expert-basic-free-licence-programing-software-for-m221-controllers/

シュナイダーのページからZip Downloadされました。

Installation

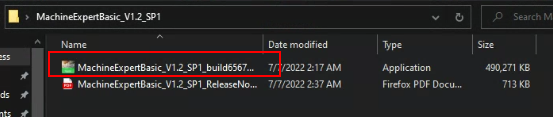

Zipを解凍し中にあるEXEを実行します。

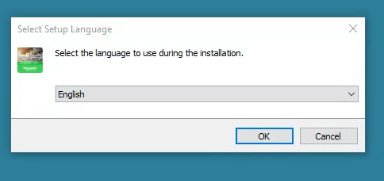

言語を英語にします。

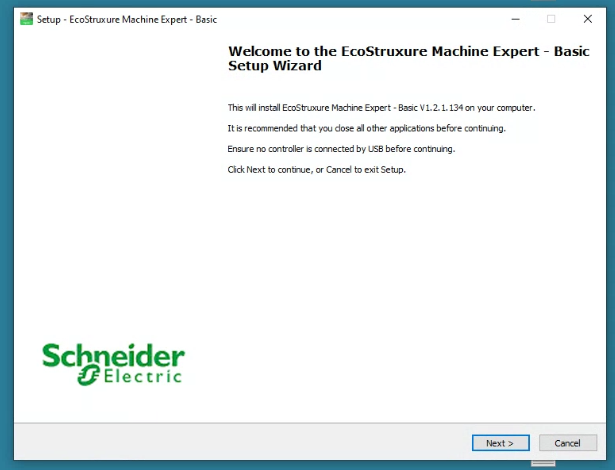

Nextします。

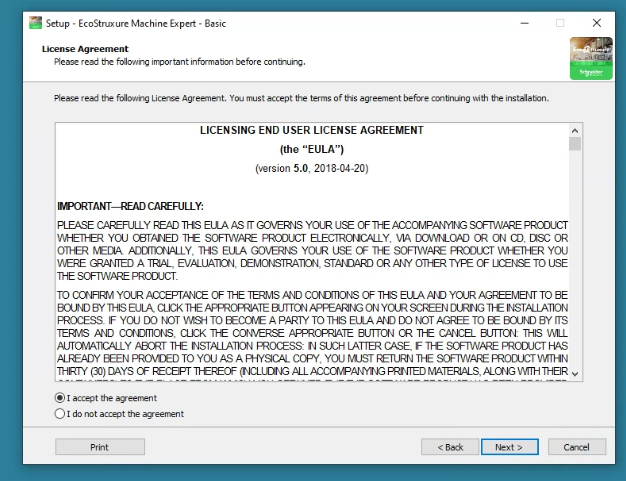

ライセンスに同意し、Next>します。

個人情報を入力し、Next>します。

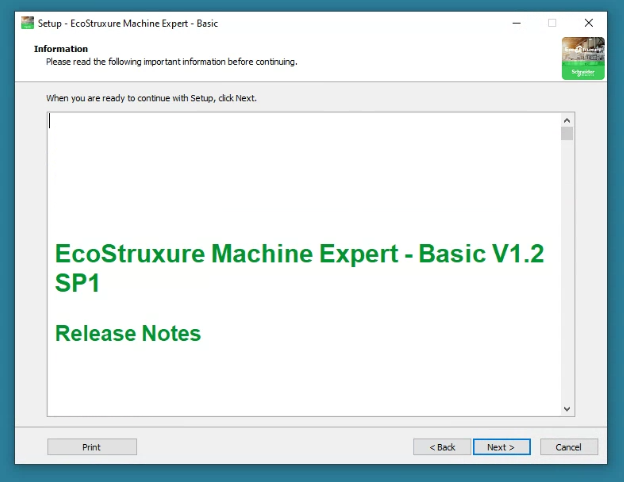

Next>します。

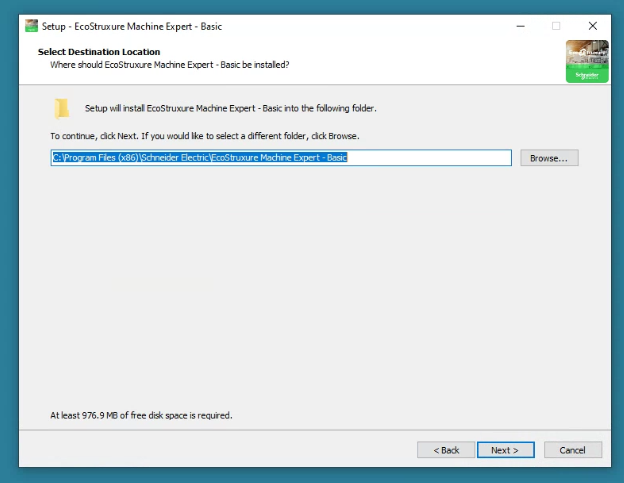

Install Pathを設定し、Next>します。

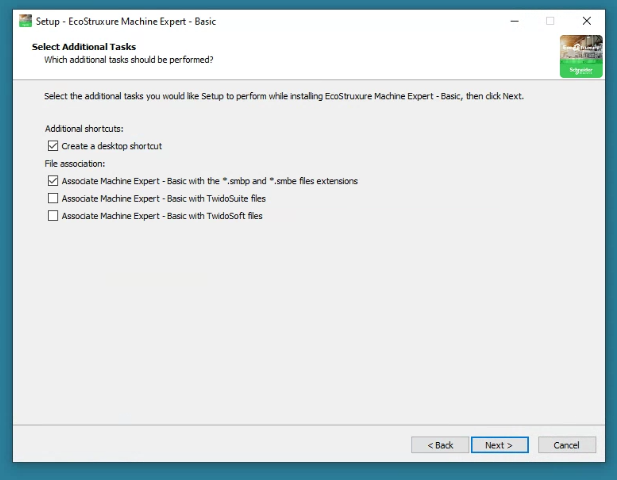

DesktopにShortcutを作成、Next>します。

Installボタンでインストール開始します。

しばらく待ちます…

CPUと接続するUSB Driverをインストールしてください。

これでOKです！

Start it!

DesktopにEcoStruxureMachine-Expert-BasicのICONが作成され、ダブルクリックで起動しましょう。

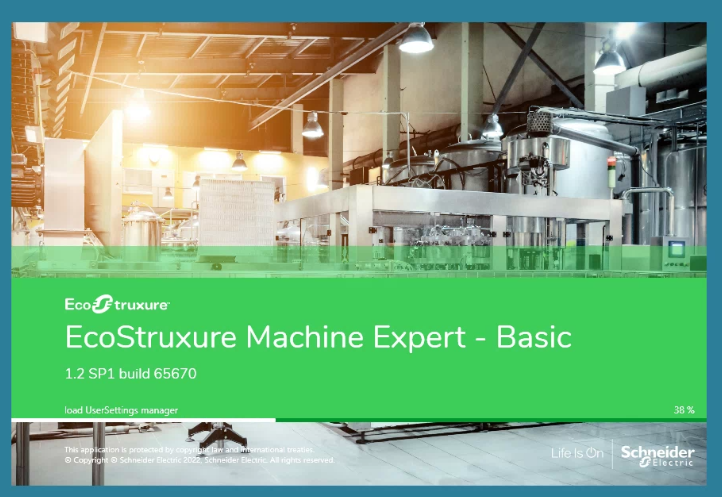

しばらく待ちます…

ツールが起動しました！
