三菱#GXWORKS3でFirmwareをアップデートする

この記事は三菱IQ-R CPUのFirmwareをGXWORKS3からUpdateする方法をメモします。

Download Firmware

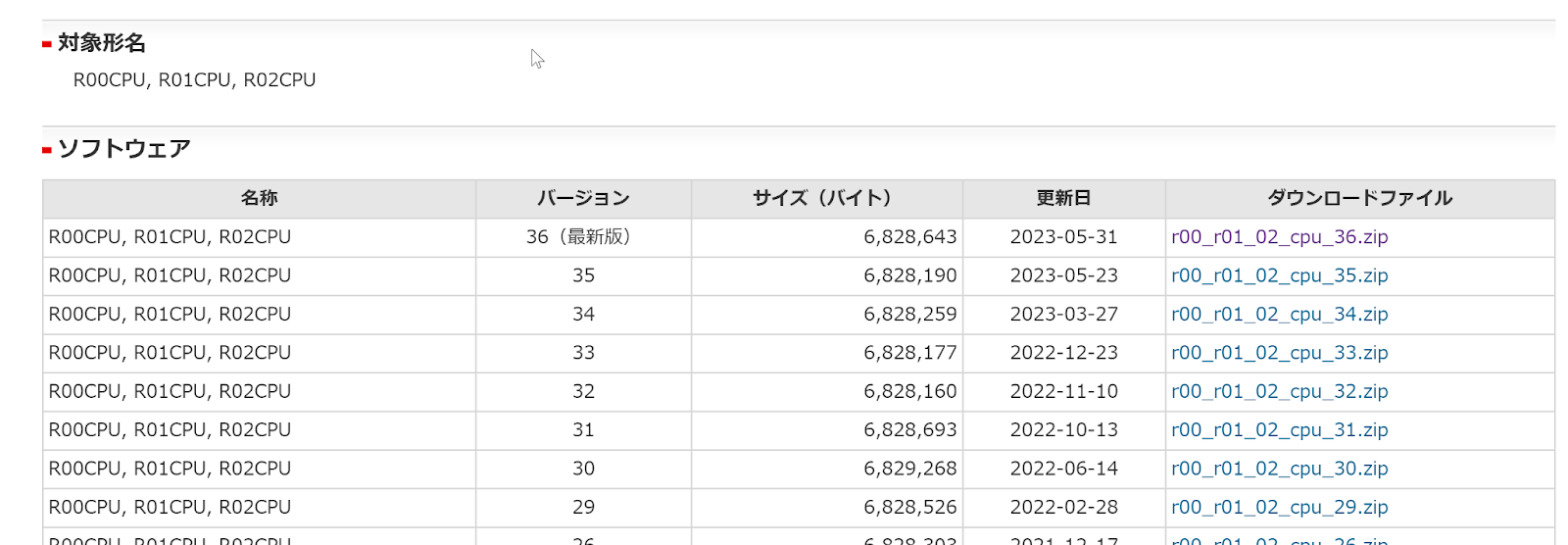

下記のLinkからUpdateしたいCPUのFirmwareをDownloadしてください。

https://www.mitsubishielectric.co.jp/fa/download/software/search.do?mode=software&kisyu=/plcr

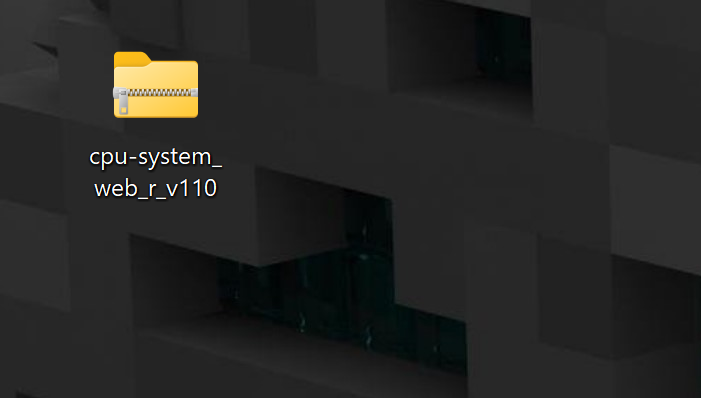

このようなZIP FileがDownloadされました。

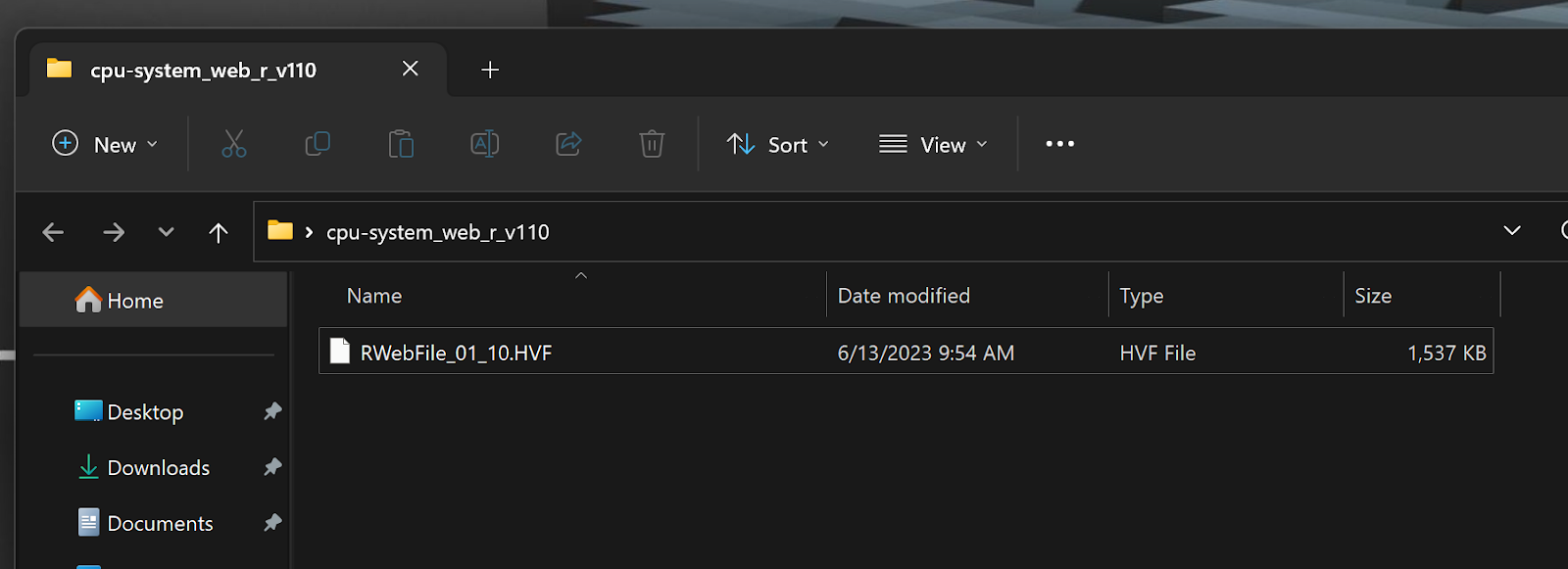

ZIP Fileを解凍してください。

Update Firmware

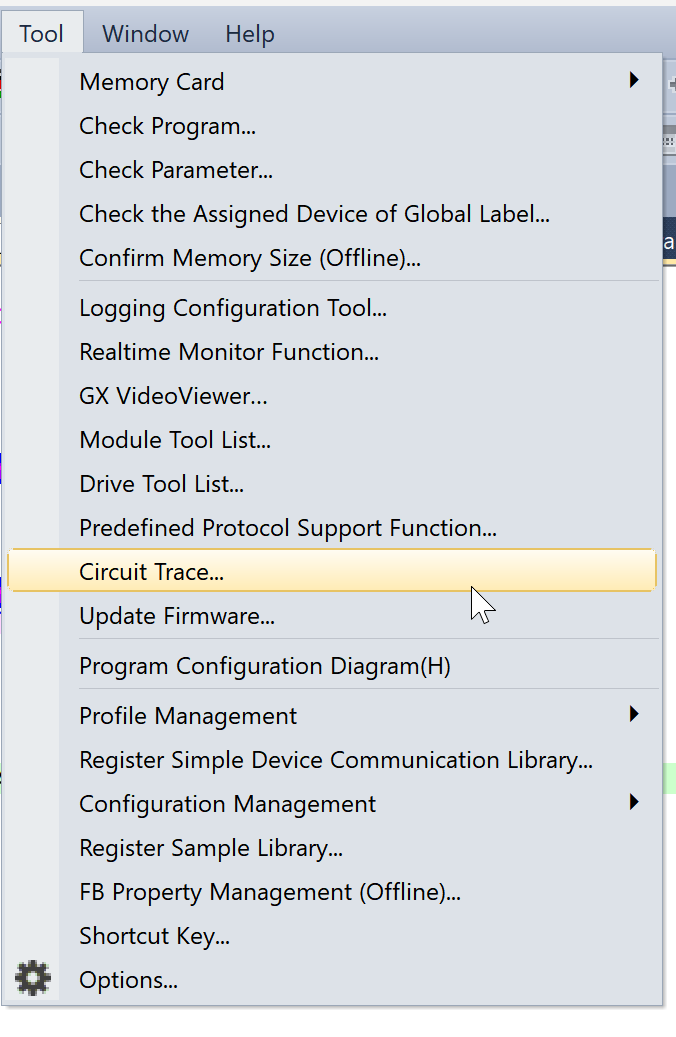

GXWORKS3を起動し、Tool>Update Firmwareを開きます。

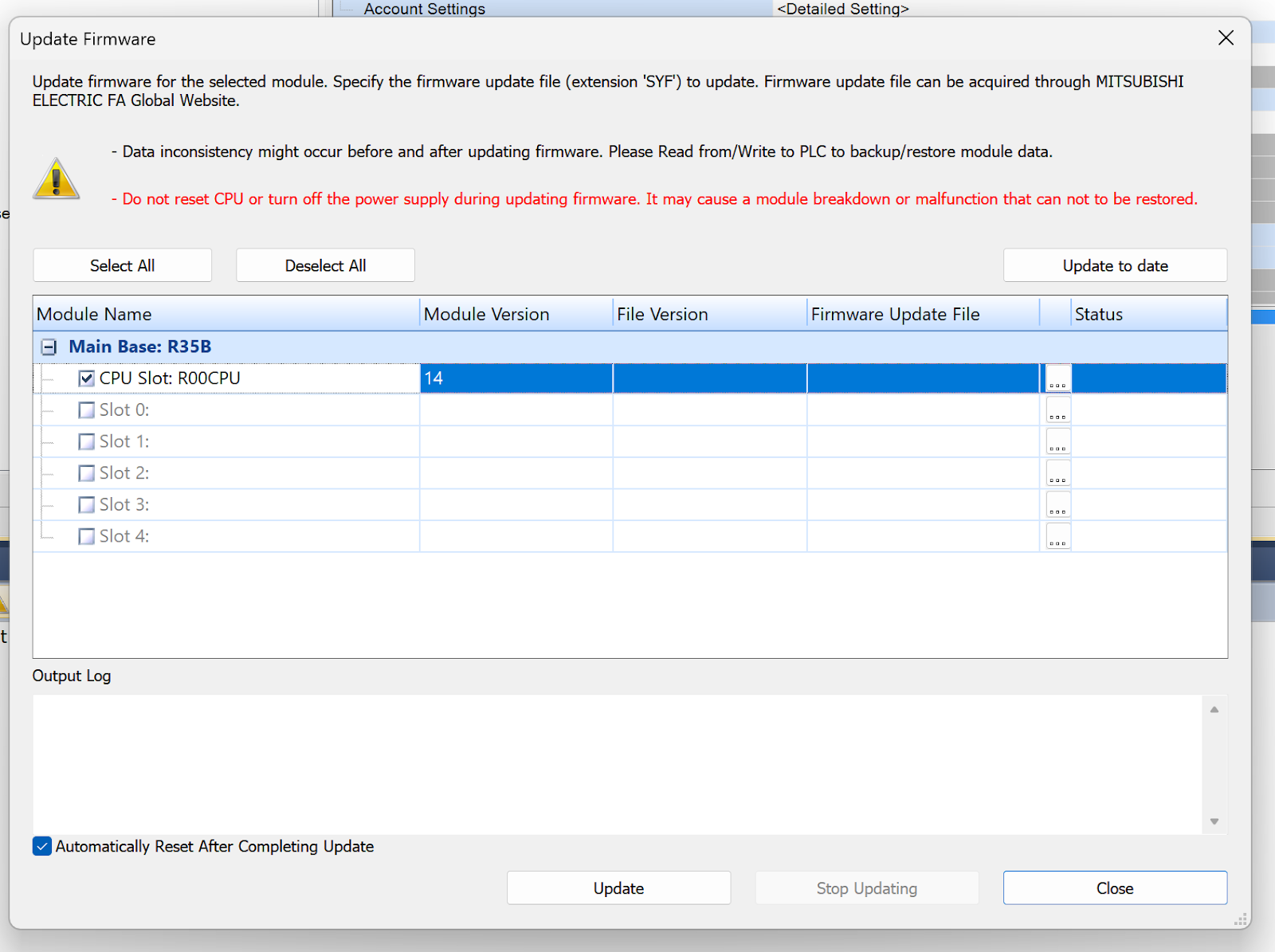

Update Firmwareの操作画面が表示されました。

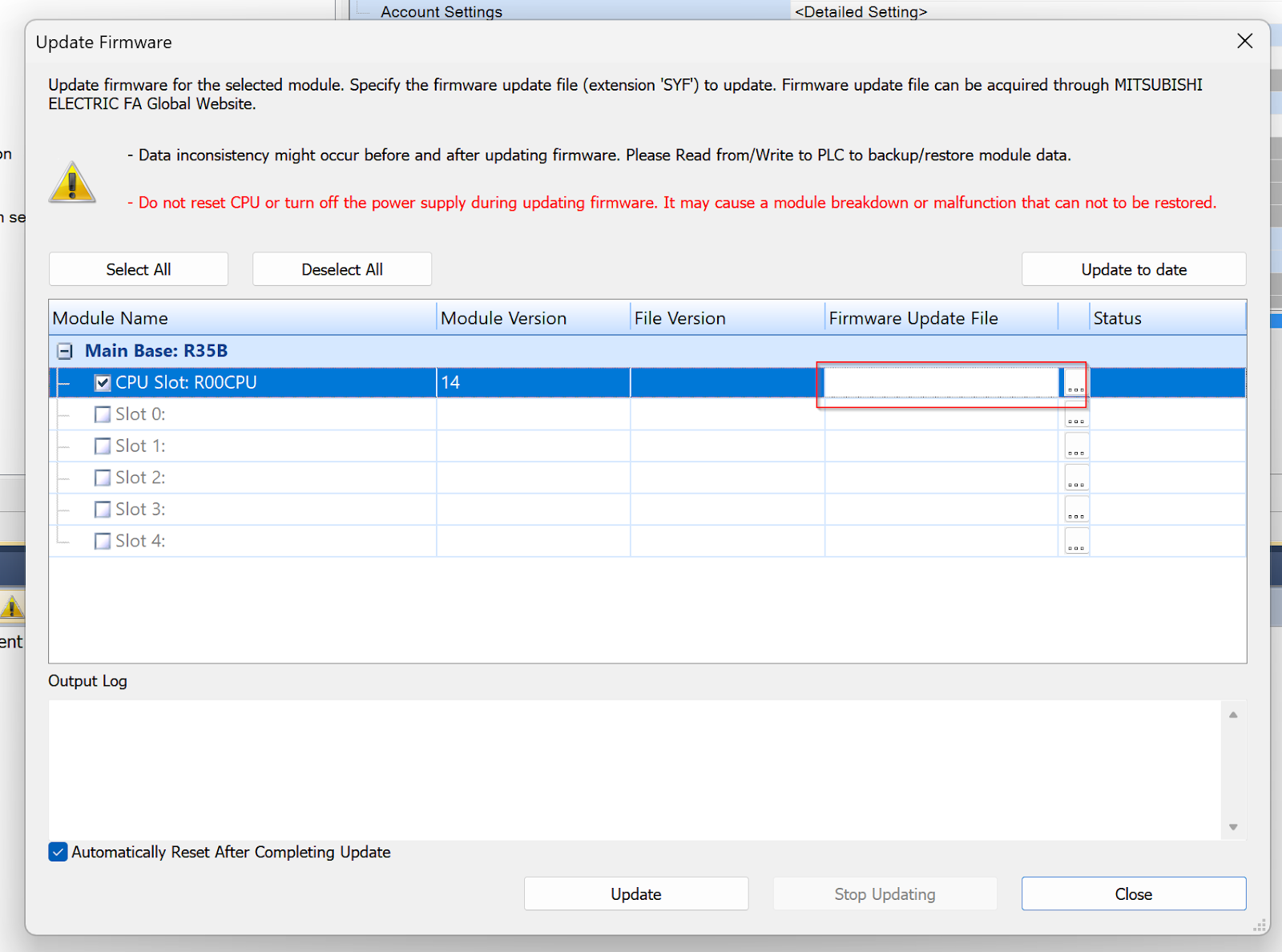

Firmware Update filesをクリックします。

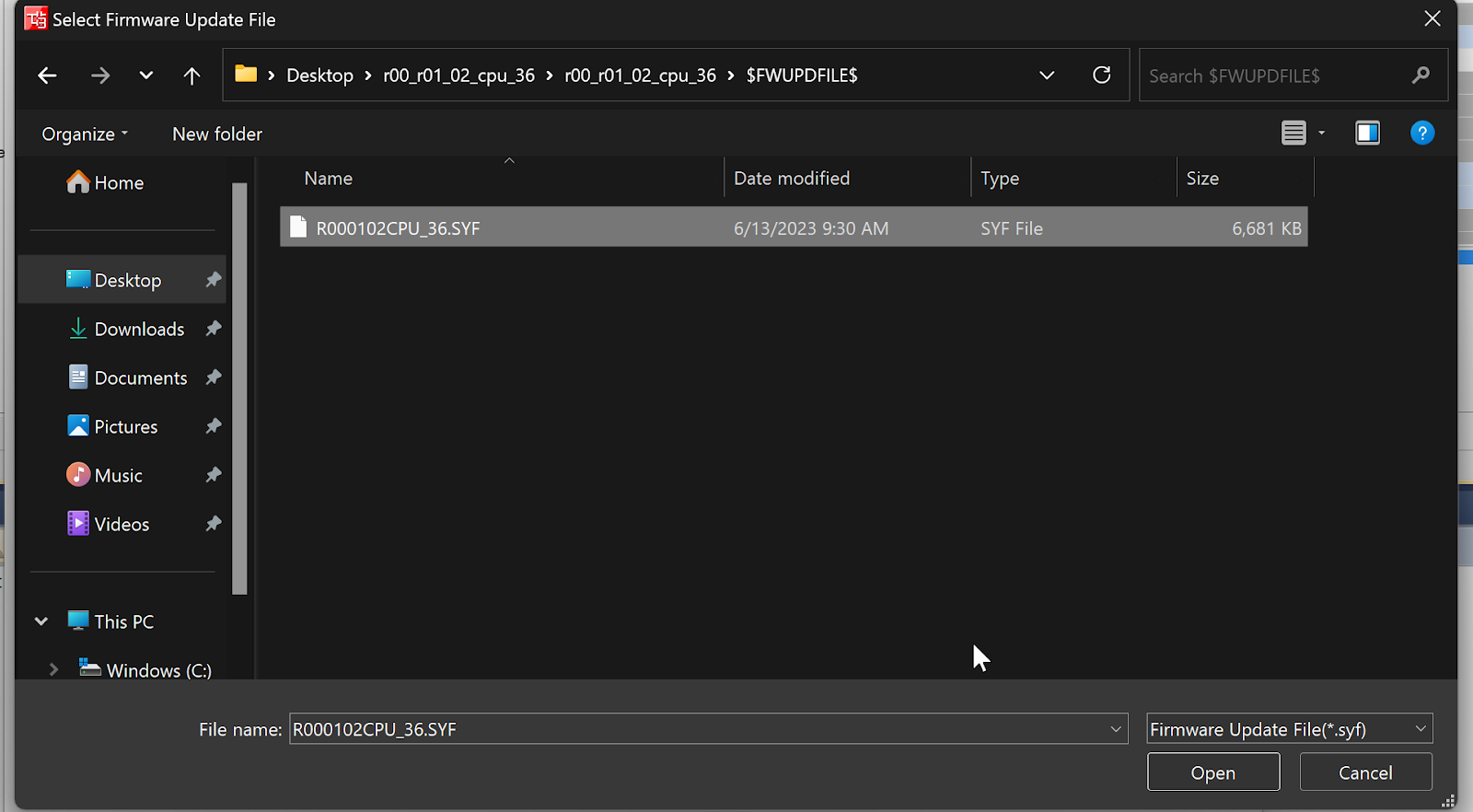

先程三菱電機のHPからDownloadしたFileを選んでOpenします。

UpdateをクリックしFirmwareを更新しましょう。

StatusはTransferringになるとFirmwareをCPUに転送中です。

暫く待つと、StatusはWritingになり、FirmwareをCPUに書き込んでいます。

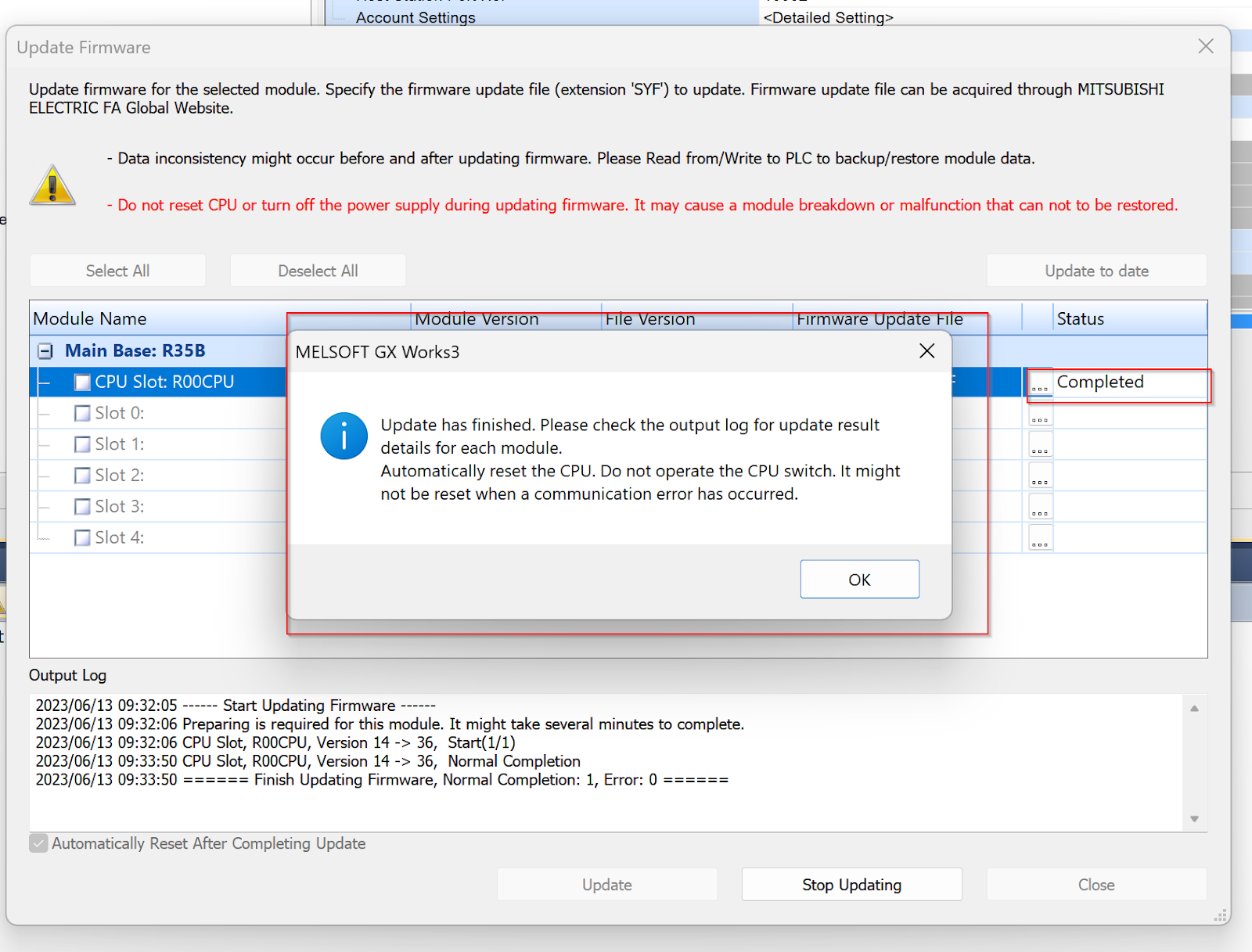

Done!

Output Logからでも更新の状態を確認できます。
