Opto22#Groov EPIC ControllerにCodesysを入れよう

こちらは新しいTutorialシリーズでOpto22-GRV-EPIC-PR1 Edge Controllerについて発信します。最初の記事はGRV-EPIC-PR1 Edge ControllerにCodesys Runtimeを有効・プロジェクトを作成・IO Configurationまで説明します。

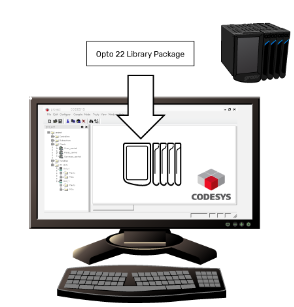

CODESYS開発システムでgroov EPICプロセッサとgroov I/Oモジュールを構築するためには、Opto 22 Library Packageを追加する必要があります。

さ、始めましょう。

GRV-EPIC?

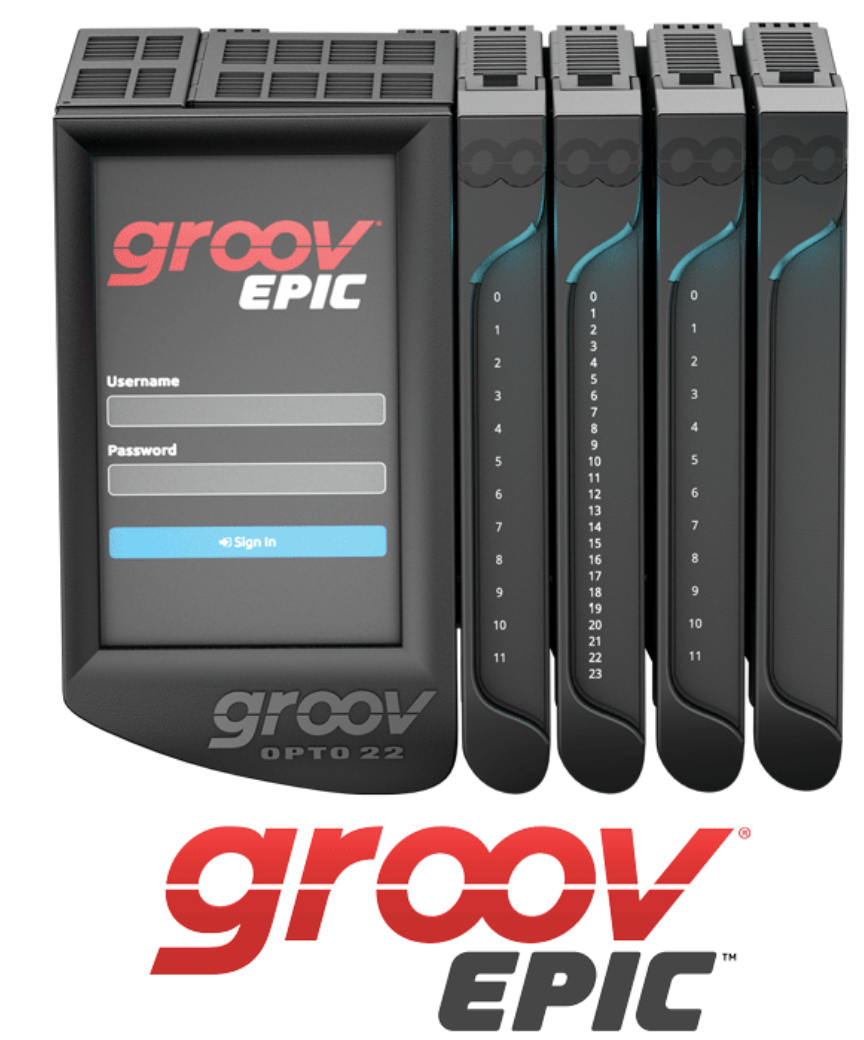

GRV-EPIC-PR1 Edge Programmable Industrial Controllerは、ゲートウェイ機能を備えた組み込みLinux、リアルタイムコントローラです。このgroov EPIC®プロセッサは、ネットワークのエッジで制御、接続、データ処理、可視化を提供し、産業用モノのインターネット(IIoT)アプリケーションやあらゆるオートメーションアプリケーションに最適です。

もちろんデータの収集、処理、表示、交換だけではなく、データベース、クラウドプラットフォーム、Webサービス、PLCシステム、その他のシステムや機器間で、オープンで最新の通信規格を使用してデータを安全に共有することができます。内蔵のセキュリティ機能には、設定可能なデバイスファイアウォール、VPN、暗号化、ユーザー認証などがあります

また、コントローラに内蔵されたタッチスクリーン、外部HDMIモニター、またはWebブラウザやモバイルデバイスからデータを可視化できます。

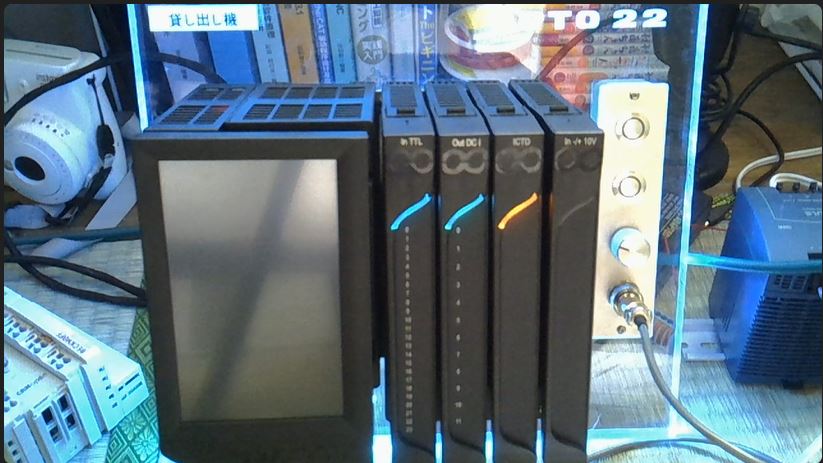

Hardware

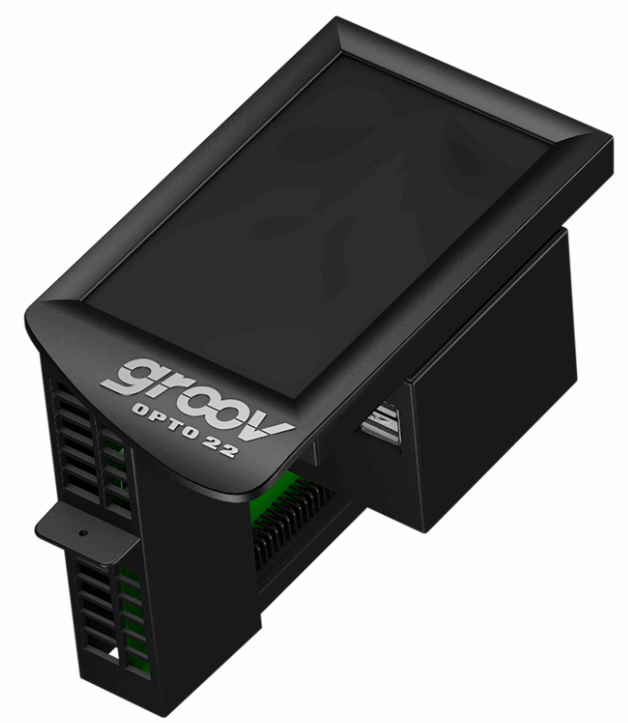

GRV-EPIC-PR1は、I/Oやネットワークの設定・トラブルシューティング・システムHMIのための高解像度LCDディスプレイを搭載し、頑丈なユニットを提供します。LCDディスプレイを持ち上げると、電源ボタン、電源コネクター、ネットワークインターフェイス、ポート、ステータスLEDに簡単にアクセスすることができます。

Security

groov EPICプロセッサーは、安全なネットワーク構築するために以下のセキュリティ機能を搭載しています。

  • 2つの独立したイーサネット・インターフェース
  • 内蔵、設定可能なFirewall
  • ユーザーアカウントと認証(ローカルまたはLDAPによるアカウント管理)
  • データ暗号化およびセキュリティ証明書管理

Programmable

GRV-EPIC-PR1では様々なプログラム手法でアプリケーションを作成できます。

  • 実績のあるフローチャートベースのマルチチャート制御言語PAC Control
  • CODESYS開発システムおよびCODESYSランタイムを使用して、IEC 61131-3に準拠した言語
  • Node-Red
  • C、C++、Java、Python

Download Library Package

こちらのLinkからOpto22のLibrary PackagesをDownloadしてください。

https://www.opto22.com/support/resources-tools/downloads/opto-22-library-package-for-codesys-development-sy

Install Packages

次はCodesys IDEを起動し、Tools>CODESYS Installerをクリックします。

Install Fileをクリックします。

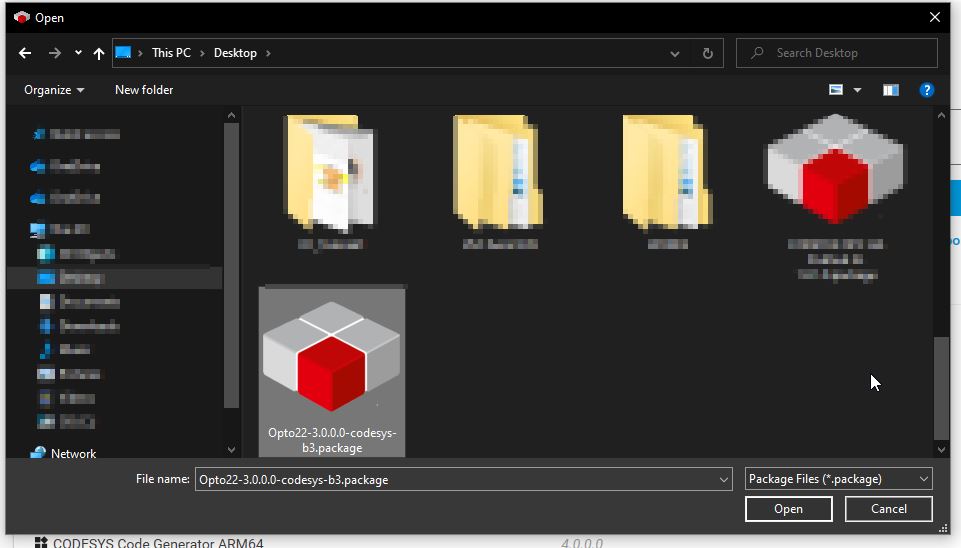

先程Opto22 ホームページからDownloadしたPackageを選択しましょう。

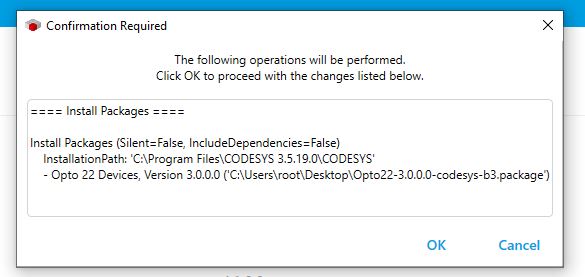

OKで進みます。

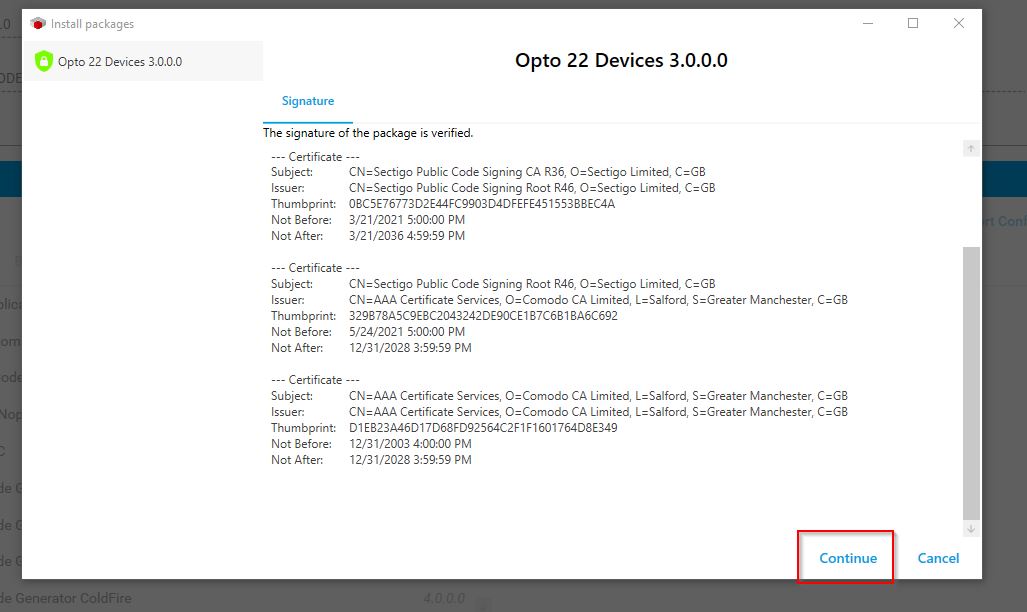

ContinueでOKです。

もしCodesysが開いてる場合、一旦Codesysを閉じてから”OK”で進みましょう。

少々お待ち下さい…

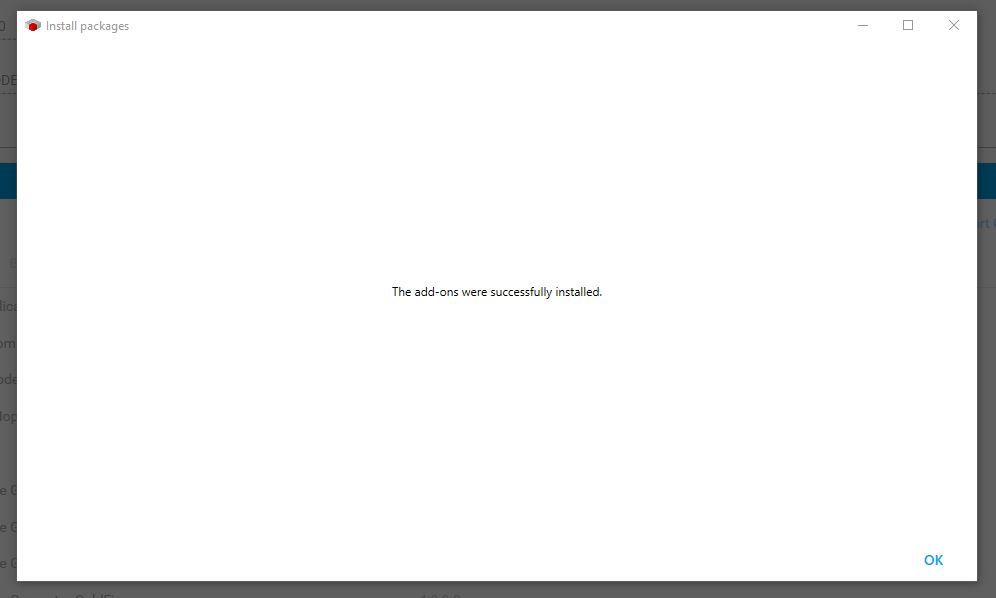

Done!

Enable Codesys Runtime

次はOpto22でCodesys Runtimeを有効にする必要があります。

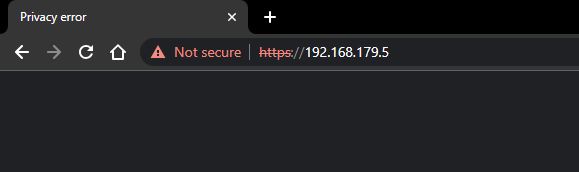

Opto22のIPをBrowserに入力しましょう。

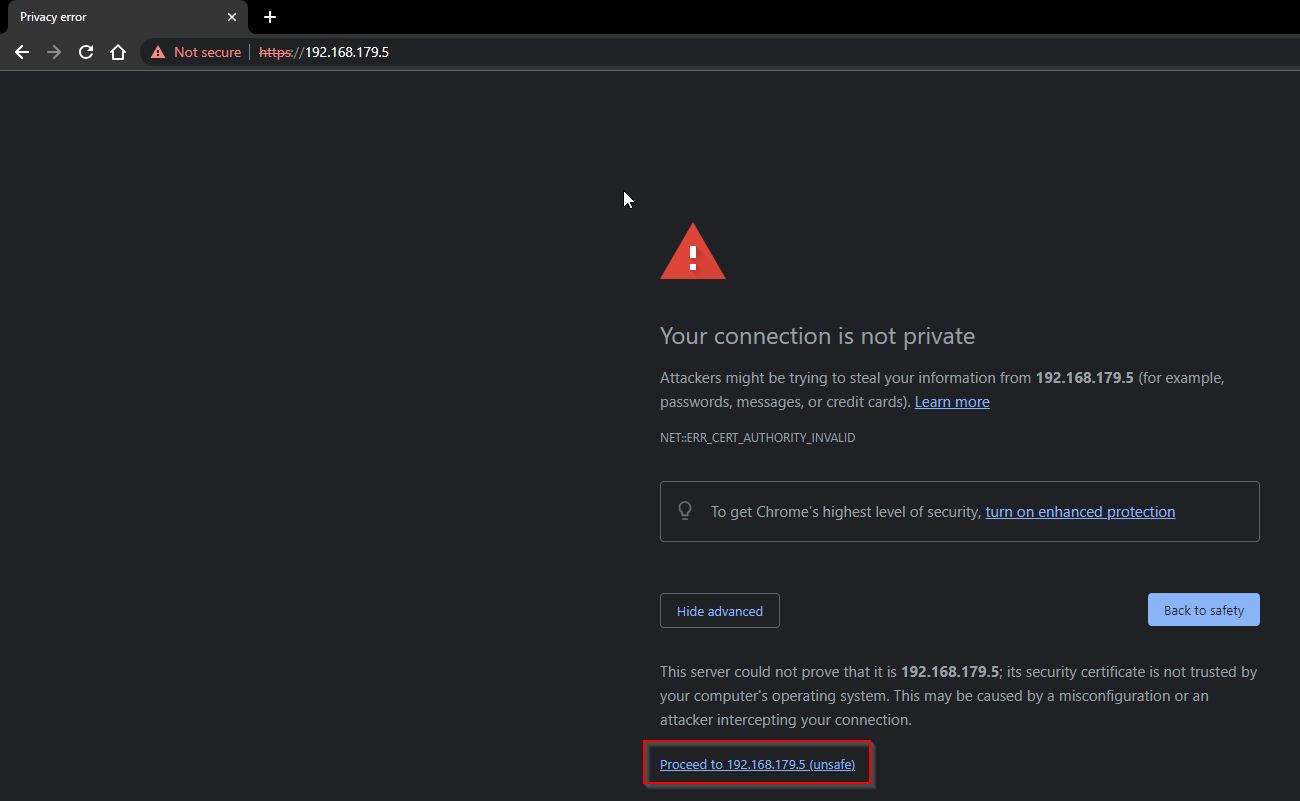

Processed to xxxxをクリックします。

Done!Opto22のWeb server画面が表示されました。

User nameとPasswordを入力しLoginしましょう。

Done!groovの管理画面が表示されました。この画面からOPTO 22の設定やI/O状態・Interfaceを設定できます。

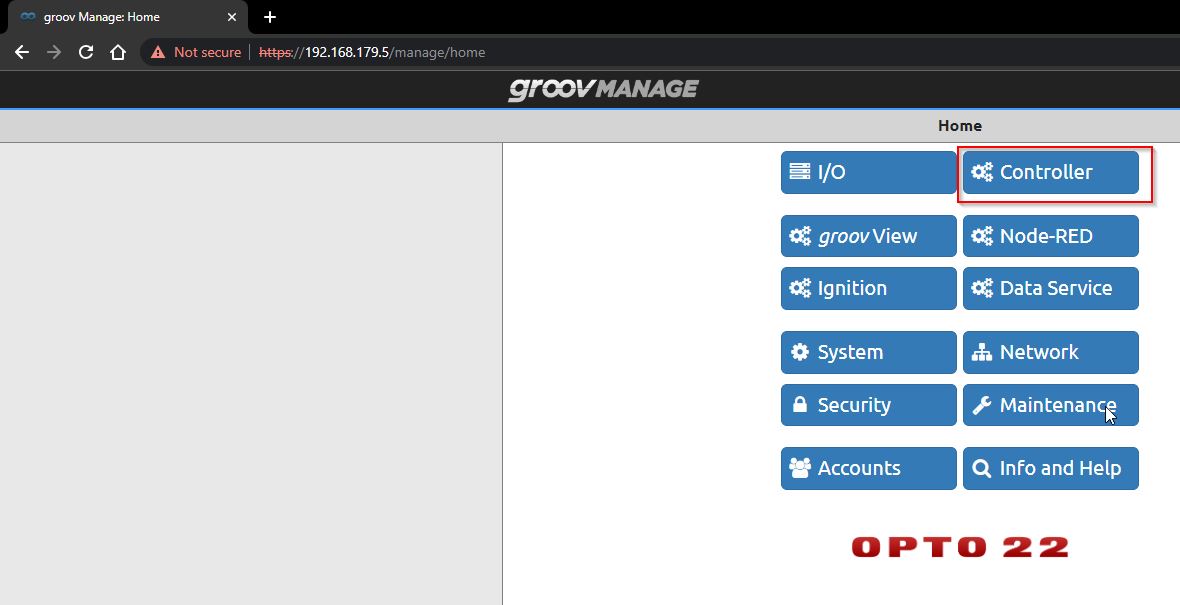

Controllerを開きます。

次はCODESYS Controllerをクリックします。

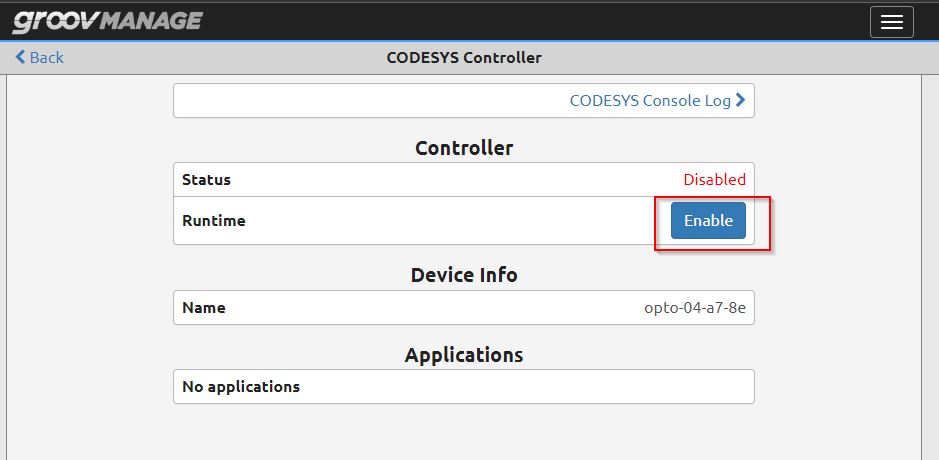

いまOPTO22 のCodesys Runtime状態が表示され、Codesysの有効・無効などの操作が可能になります。

Runtime FieldのEnableボタンをクリックしCodesys Runtimeを有効にしましょう。

Opto22は2つのRuntimeがありまして、それはPAC ControllerとCodesys Controllerです。どちらかが有効になるともう1つのRuntime Systemは無効になってしまうのでご注意ください。OKで進みましょう。

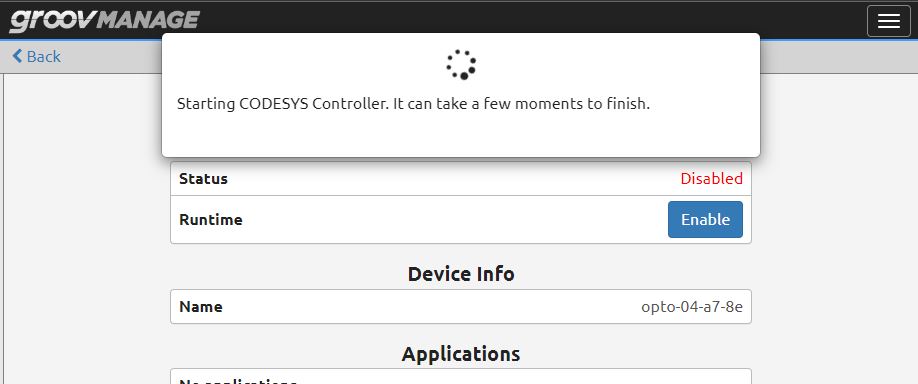

少々お待ち下さい…

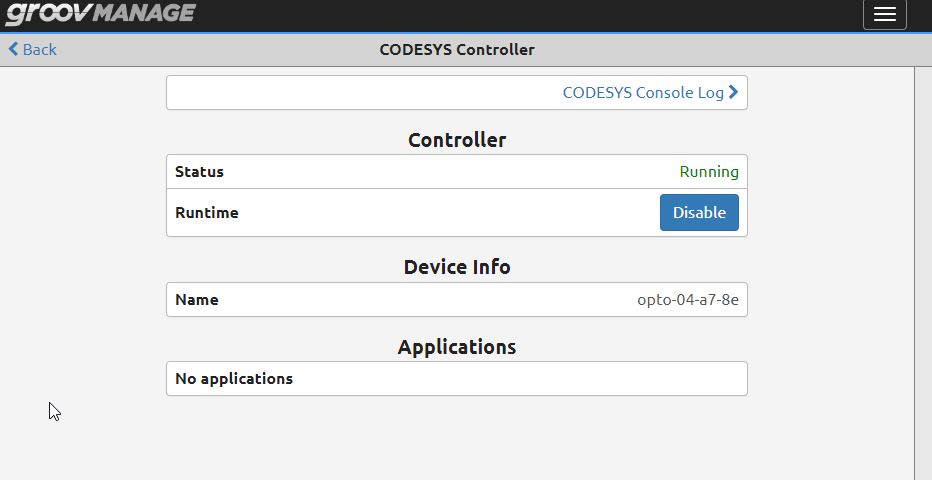

Done!いまあなたのOpto22 EPIC ControllerがCodesys稼働しています。

Network

groovMANAGE画面からOpto 22 epicのネットワークインターフェースを設定できます。

Networkボタンをクリックします。

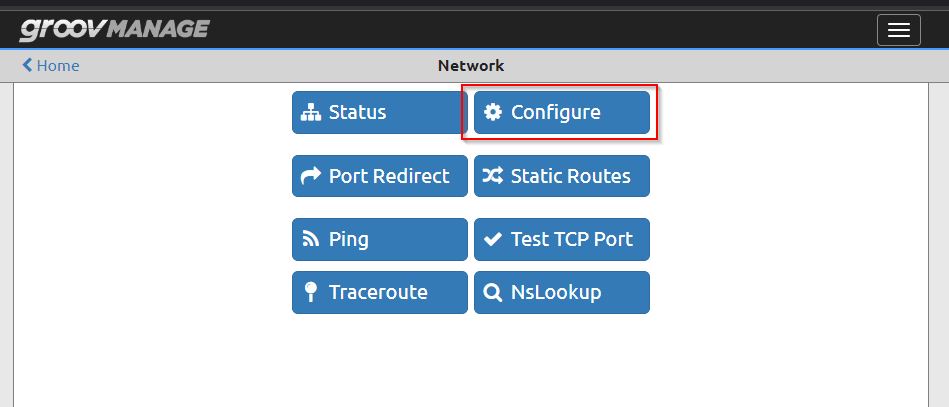

Configureをクリックし進みましょう。

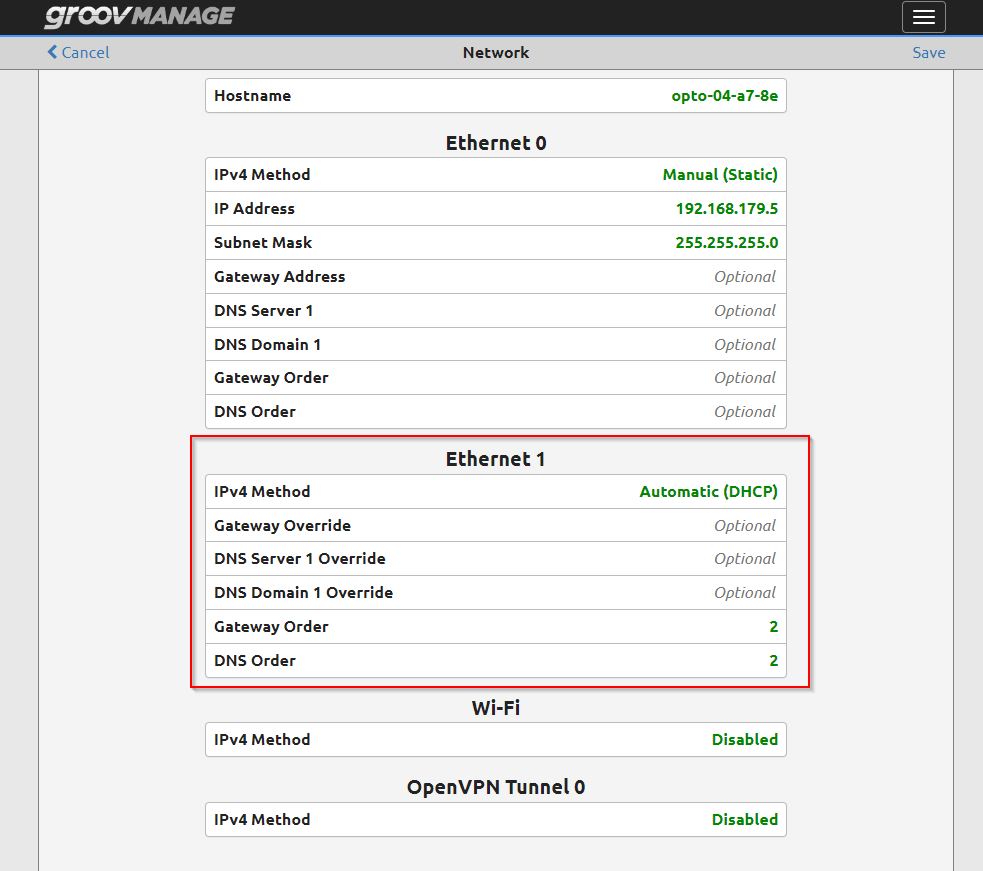

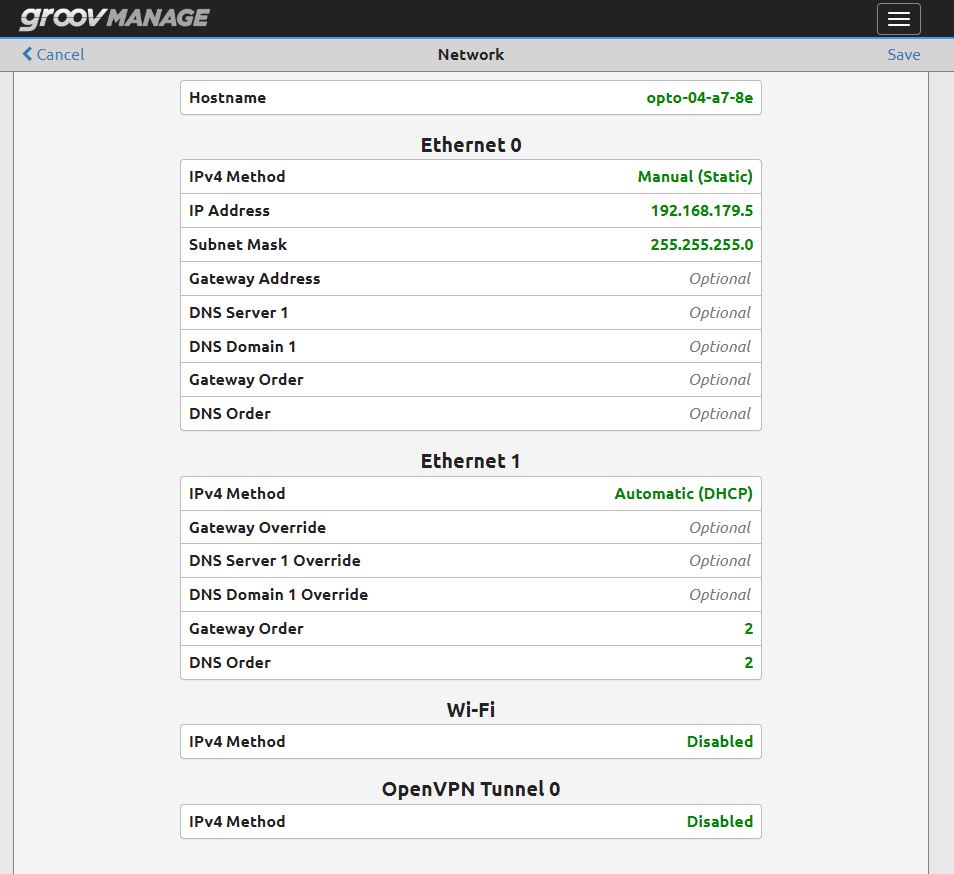

Opto22 EPICの2つのEthernet InterfaceやWi-IF・OpenVPNの設定を行うことができます。

今回使用するのはEthernet 1になり、Default設定はDHCPです。

Start!

これからCodesysを立ち上げてIO Configurationを構築しましょう。

New Project

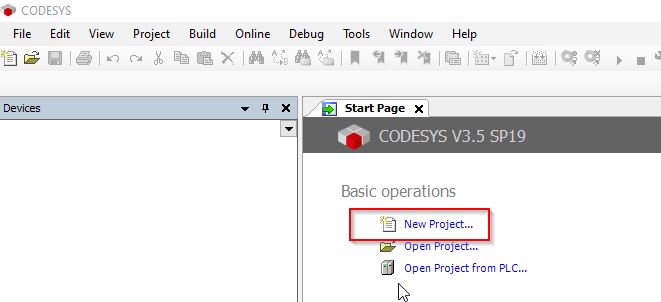

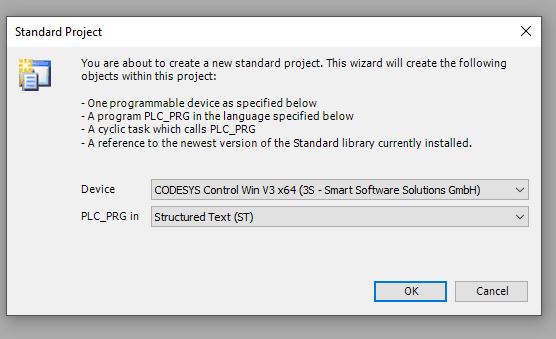

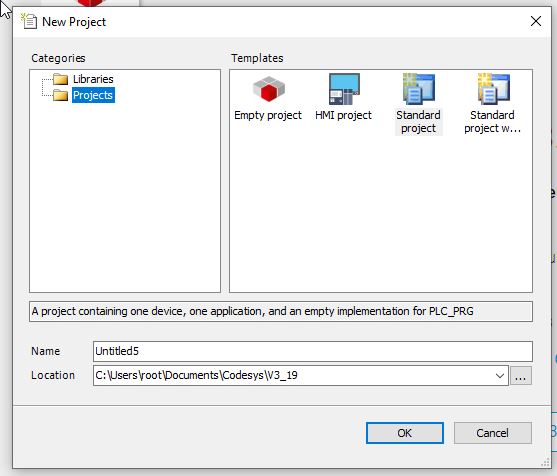

Codesysを起動し、New projectで新規のCodesysプロジェクトを作成します。

プロジェクト名を入力し進みます。

Codesys プロジェクトのデバイス・タイプを設定します。

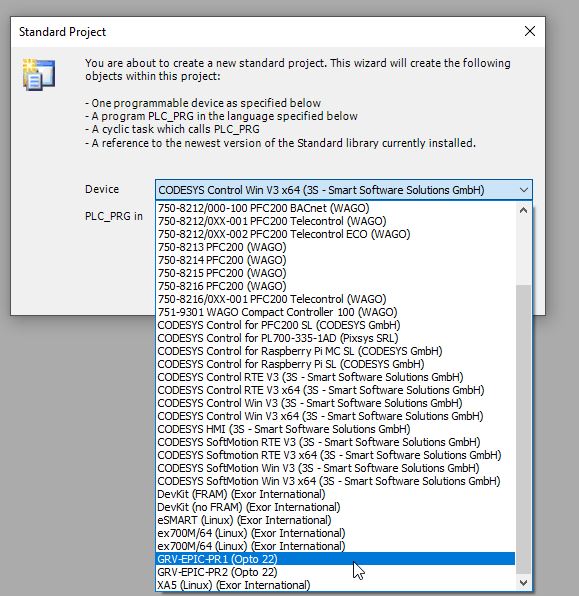

Device のDrop-ListからGRV-EPIC-PR1(Opto 22)を選びましょう。

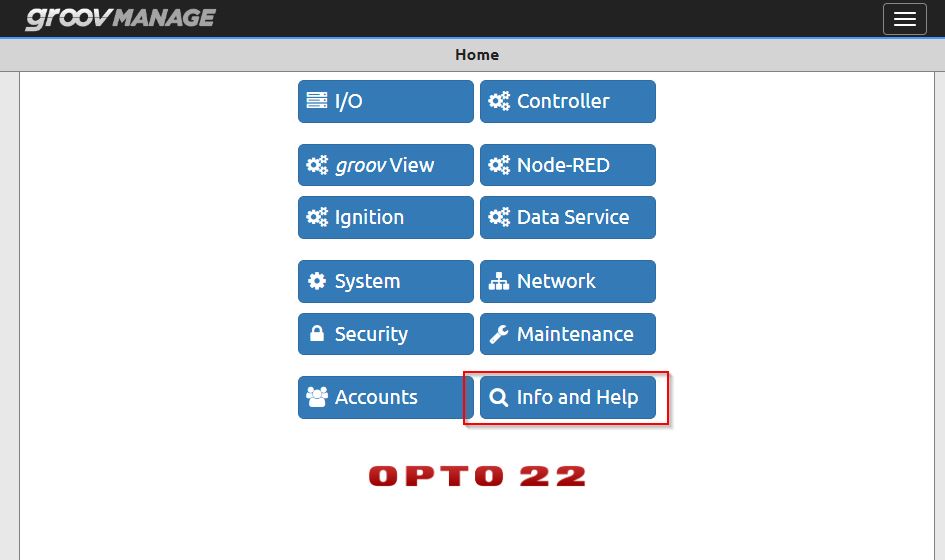

なぜGRV-EPIC-PR1(Opto 22)を設定するかを説明します。groovMANAGEを開いてInfo and Helpをクリックします。

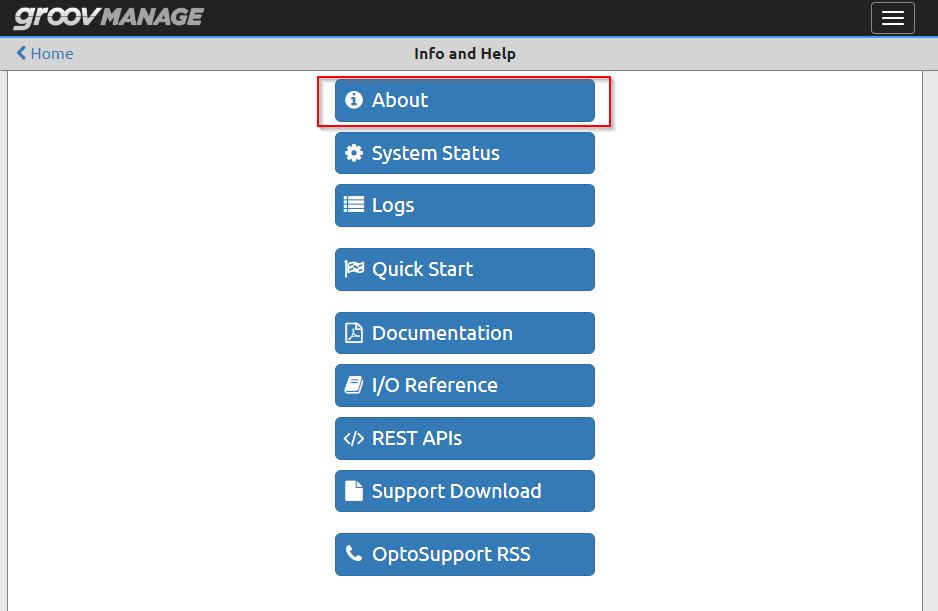

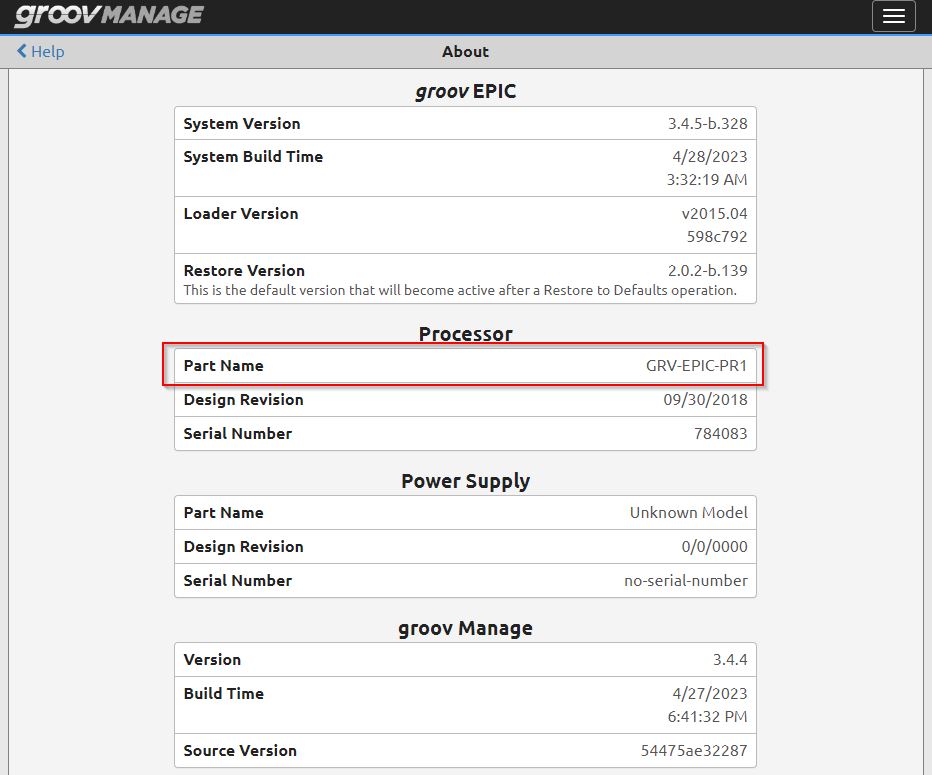

Aboutをクリックし、Controllerの詳しい情報を確認します。

Processor>Part NameにGRV-EPIC-PR1が表示されています。なので、CodesysのDevice TypeはGRV-EPIC-PR1(Opto 22)になります。

OKでプロジェクトを作りましょう。

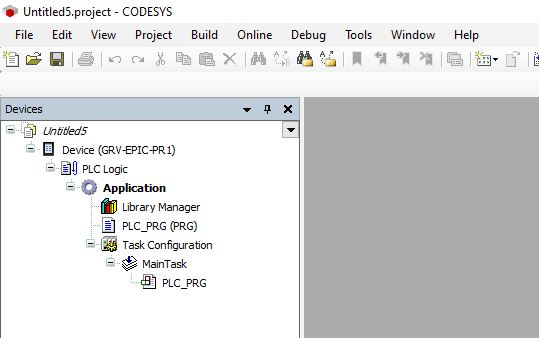

Done!

Scan

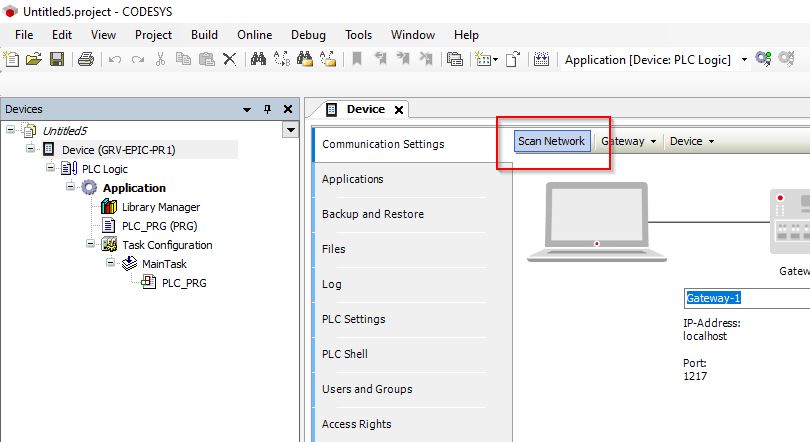

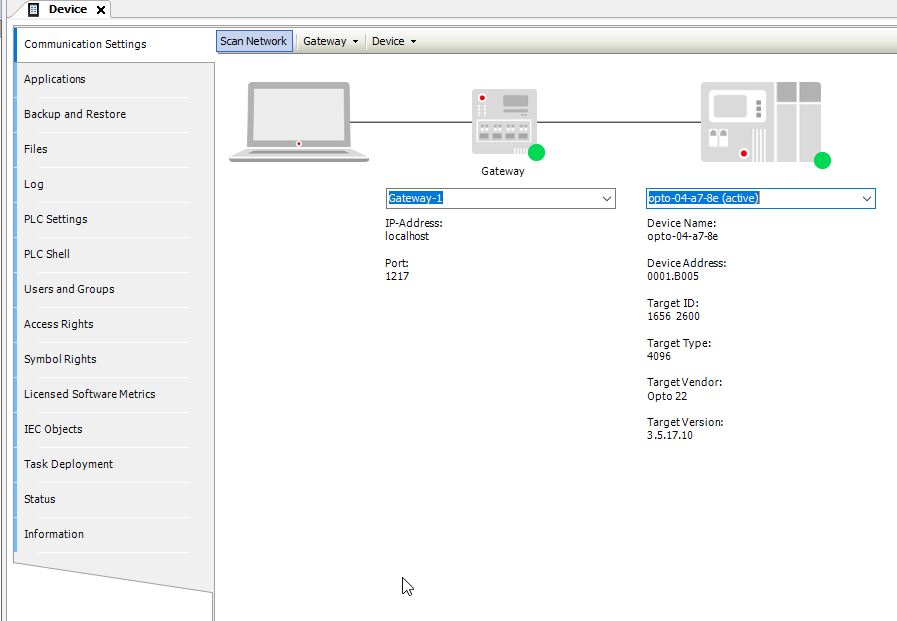

次はOpto22をScanしCodesye IDEと接続します。Deviceをクリックし>Scan Networkをクリックしてください。

opto-04-a7-8eを見つけました。いまネットワーク内のデバイスが1つしかありませんが、もし複数のOpto22が存在する場合、どうやって接続先を確認するでしょうか。

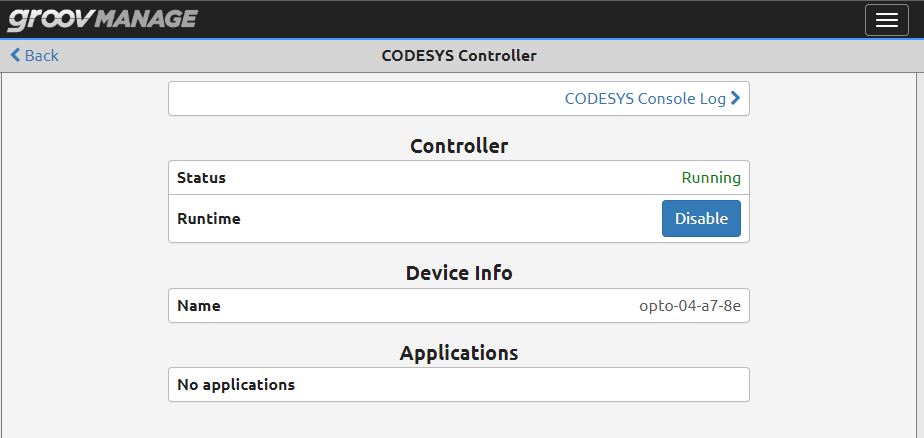

実際groovMANAGE画面で、CODESYS Controller画面からDevice Info>Nameに自分のCodesys Controller名を確認できます。

Yesで進みます。

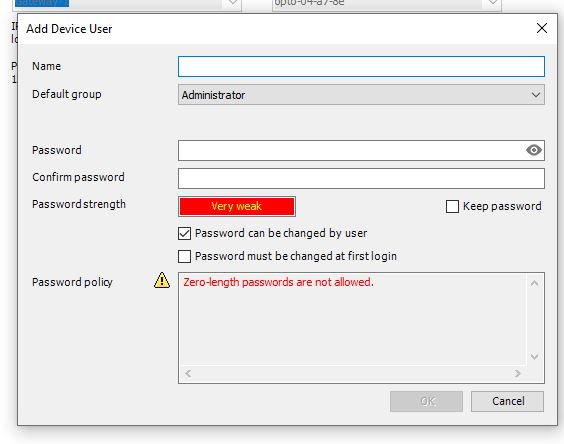

初めてCodesysを有効する場合はDevice Userを設定する場合ああります。

先程設定したUser nameとPasswordを入力しましょう。

Done!

Download Missing Library

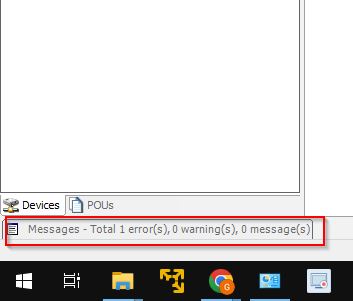

どのDevice Typeは最初にほぼ同じエラーがあり、それはライブラリが足りない問題です。

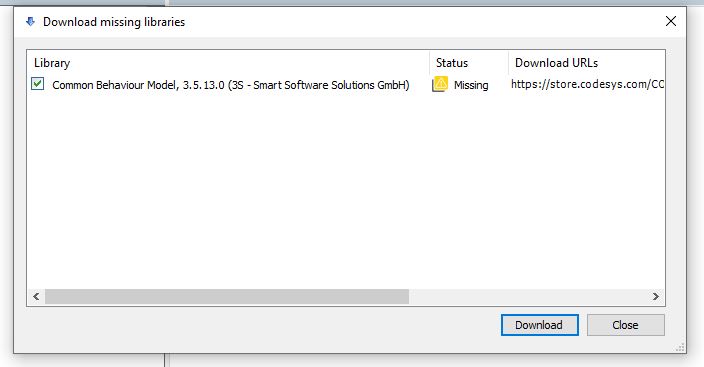

Library Manager>Download Missing Librariesで必要なライブラリをDownloadしましょう。

Downloadで進みます。

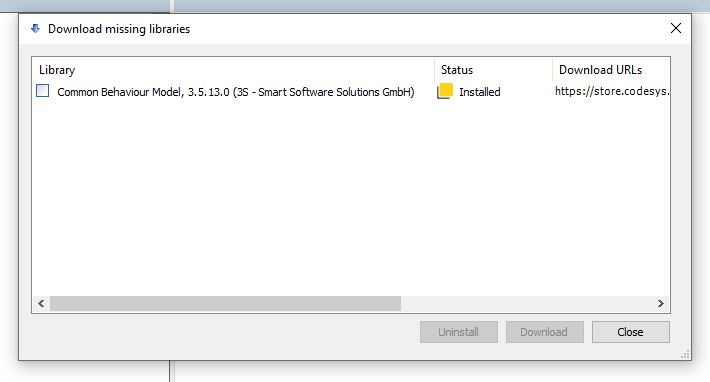

Done!

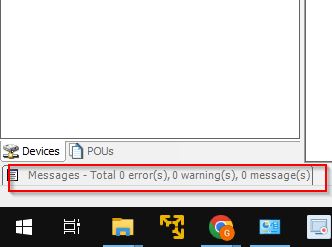

Codesys IDEもエラーが消えました。

Add IOs

最初はIO Modulesと通信するCPUを追加します。Device>右クリック>Add Deviceします。

Ethernet

Ethernet Adapter>Ethernetを追加します。

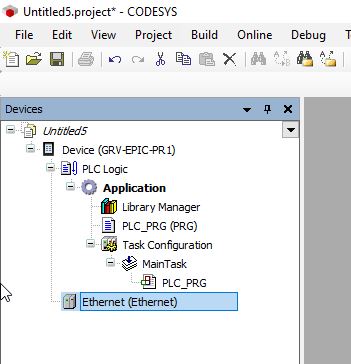

Ethernet Interfaceが追加されました。

Browse

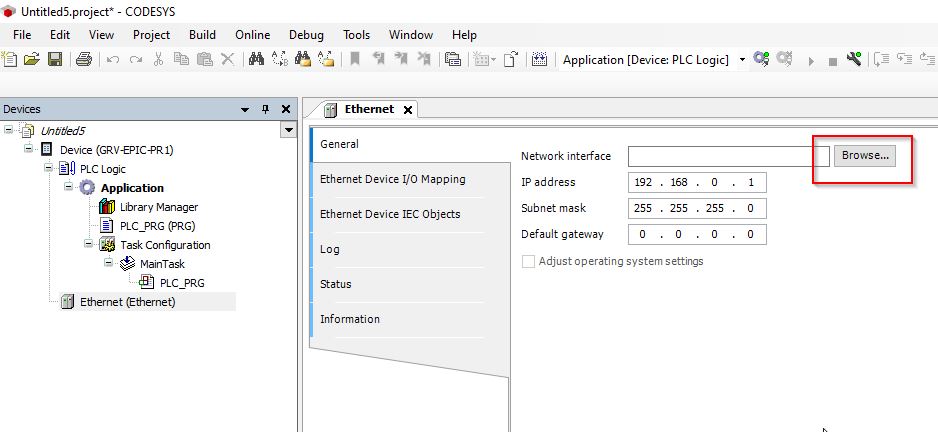

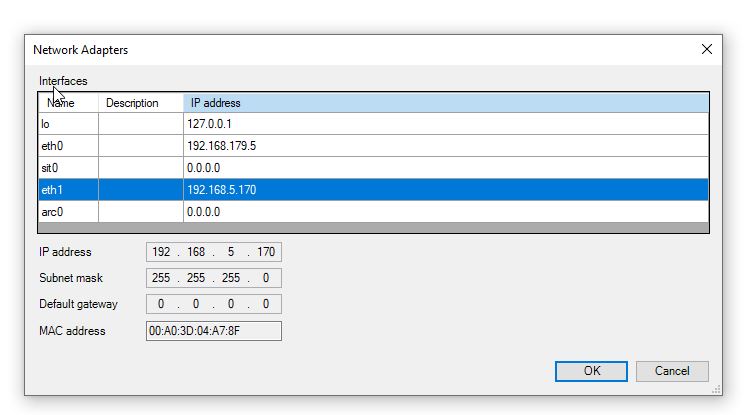

Ethernet Interfaceを使用するCPU Portを指定します。General>Browseします。

eth0はPort0、eth1はPortになります。今回の記事はPort1を使用します。

Done!

Add Devices

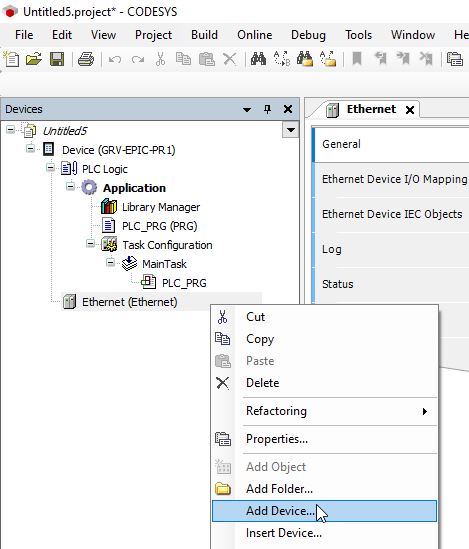

次はGRV-EPIC-PR1を追加します。Ethernetを右クリック>Add Deviceします。

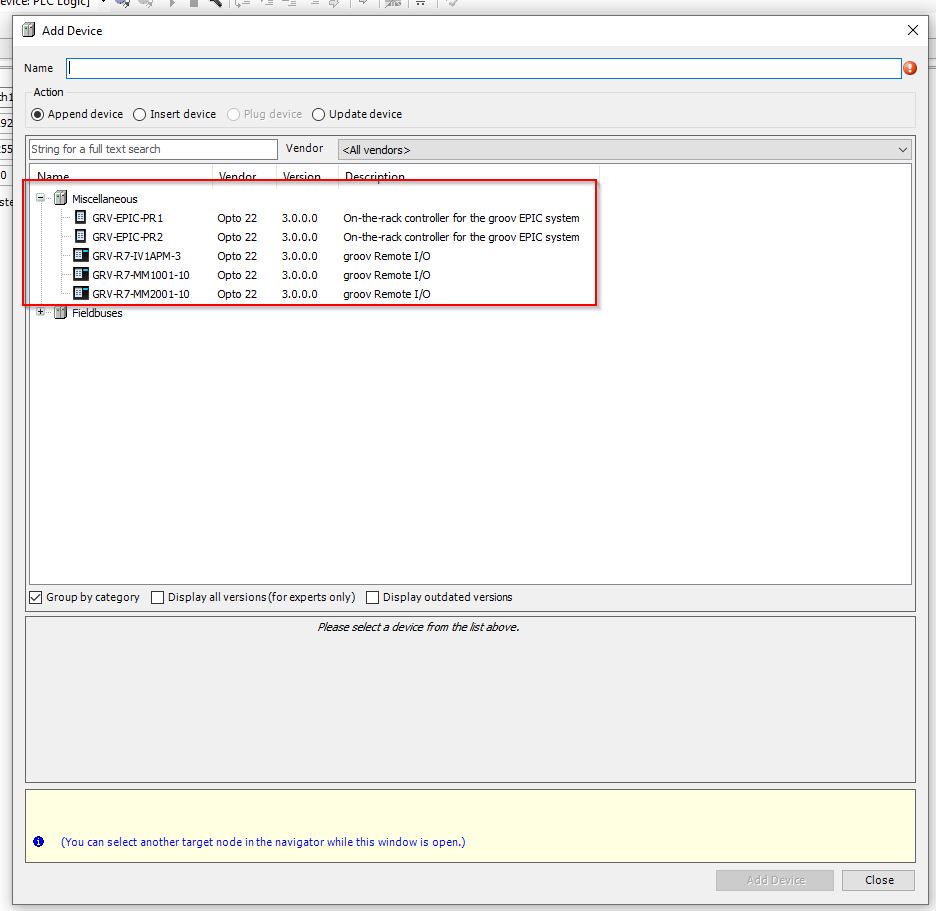

GRV-EPIC-PR1を追加しましょう。

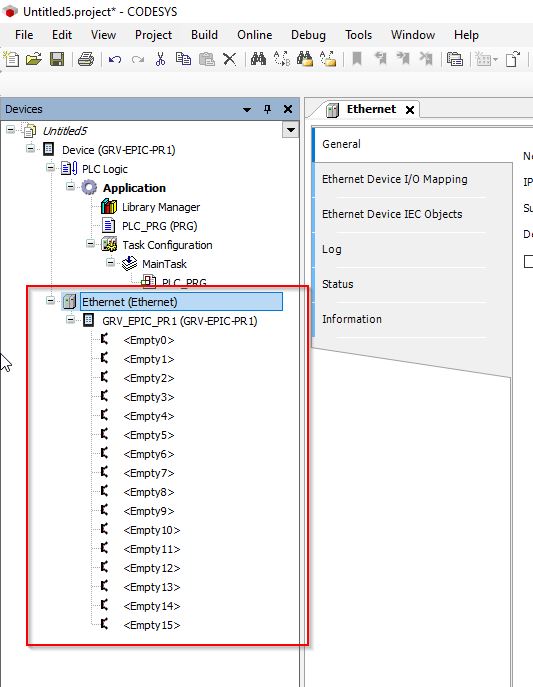

Done!GRV-EPIC-PR1が追加され、<Empty0-x>はCPU本体の右側にインストールされているモジュールになります。

Plug Device

今度はGRV-EPIC-PR1の右側にインストールされてるIOモジュールをCodesysプロジェクトに追加します。

やり方は簡単でEmpty0はSlot0,Empty1はSlot1のような見方でモジュールを順番に右クリック>Plug Deviceで挿入すればOkです。

Slot1

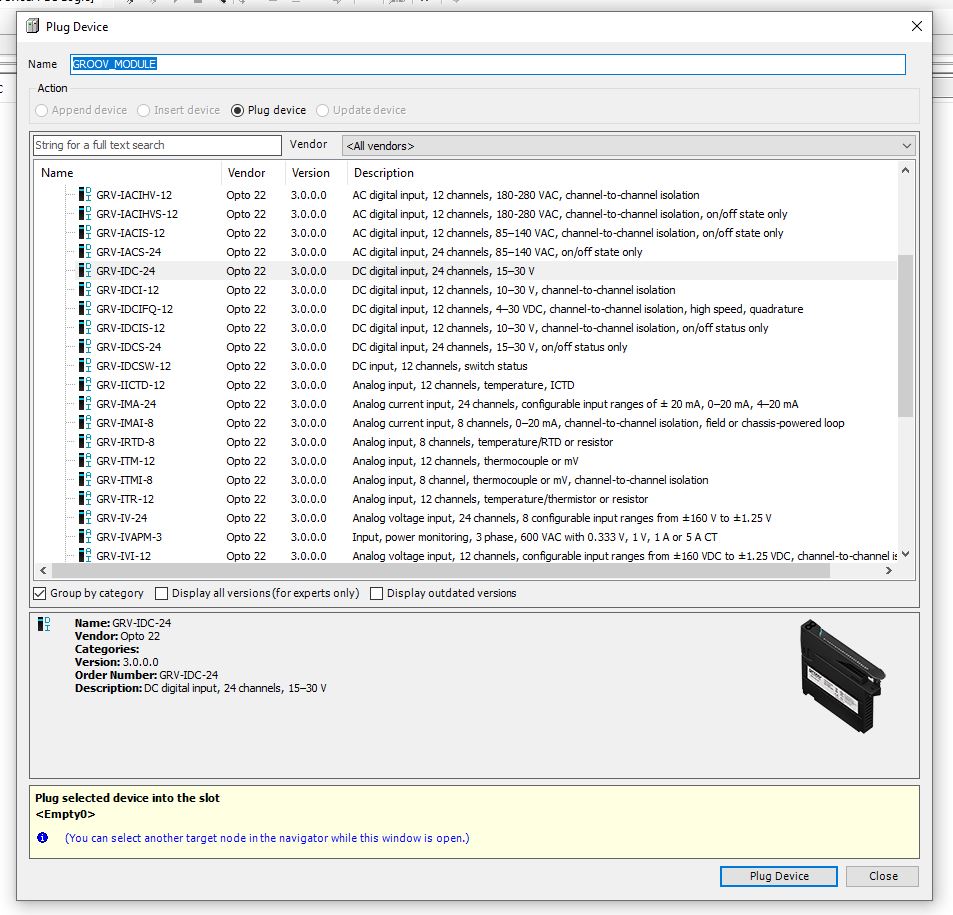

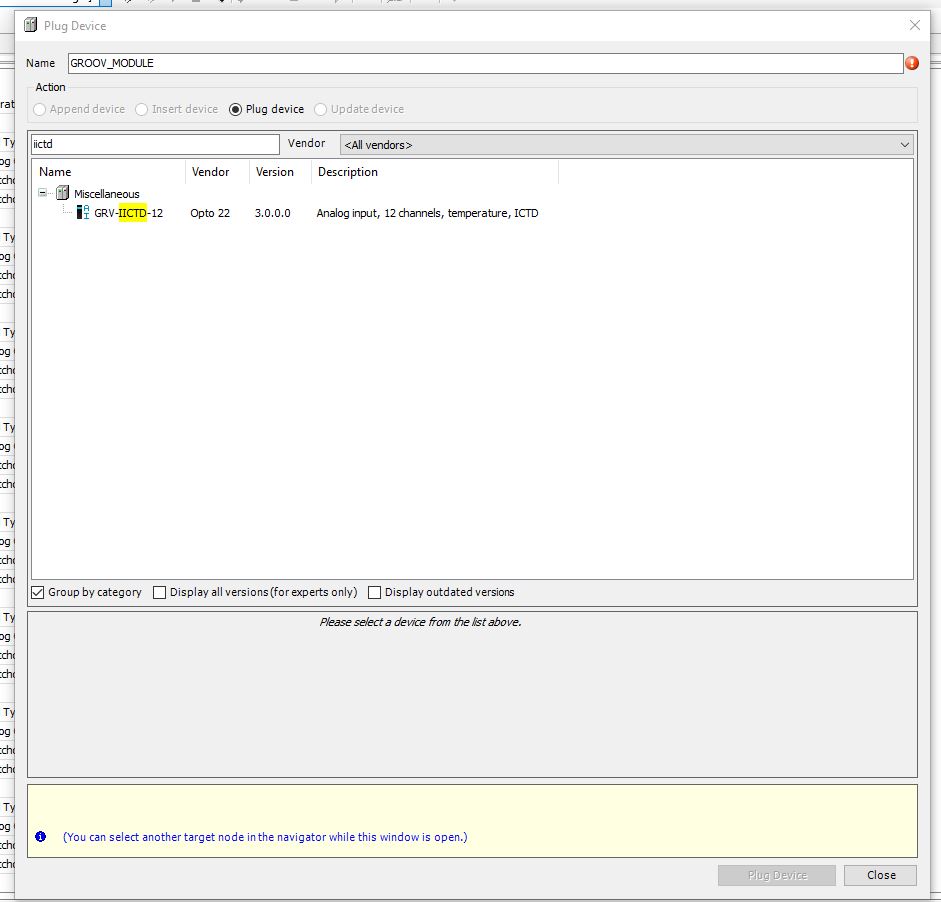

モジュール挿入する画面が表示され、Opto22のモジュールが一覧で表示されています。

一番手早い方法は検索です。

モジュールのKeywordを入力すれば挿入したいモジュールを簡単に見つけられます。

Done!Slot0にモジュールの挿入が完了です。

Slot2

Slot2はDO12点です。

Slot3

Slot3は温度入力12点です。

Slot4

最後のSlot4は24点の電圧アナログ入力ですね。

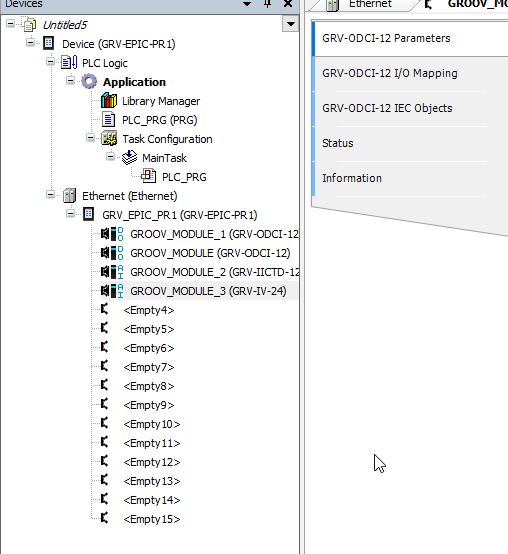

Done!これでOK。

Login

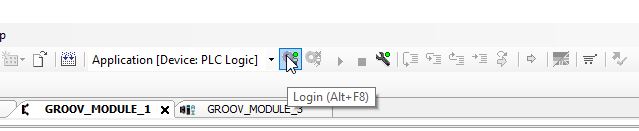

Toolbar からLoginでプロジェクトをDownloadしましょう。

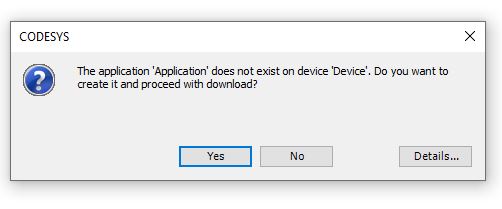

Yesで進みます。

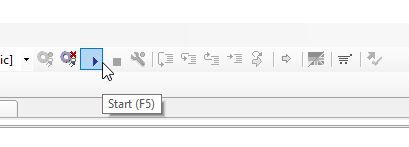

最後はStartボタンでアプリケーションを起動します。

If Error?

実はSlot1は自分がわさと実機と異なるモジュールを挿入ConfigurationをOpto22にDownloadしました。OnlineするとSlot0は赤いマークがついていますね。

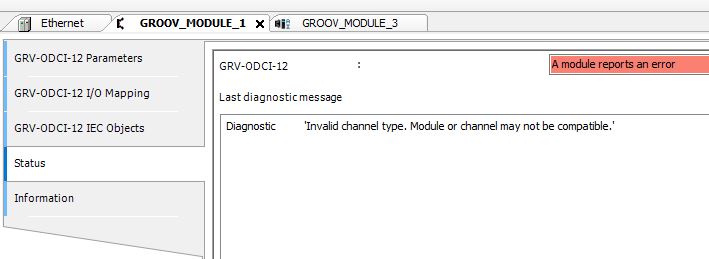

Slot0をクリックすると、Statusからエラーを確認できます。

Diagnositcでエラーの詳細を確認できます。

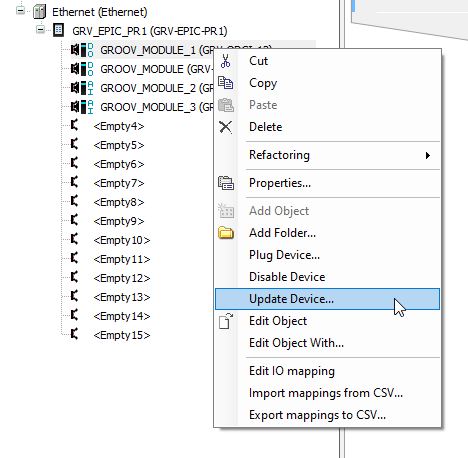

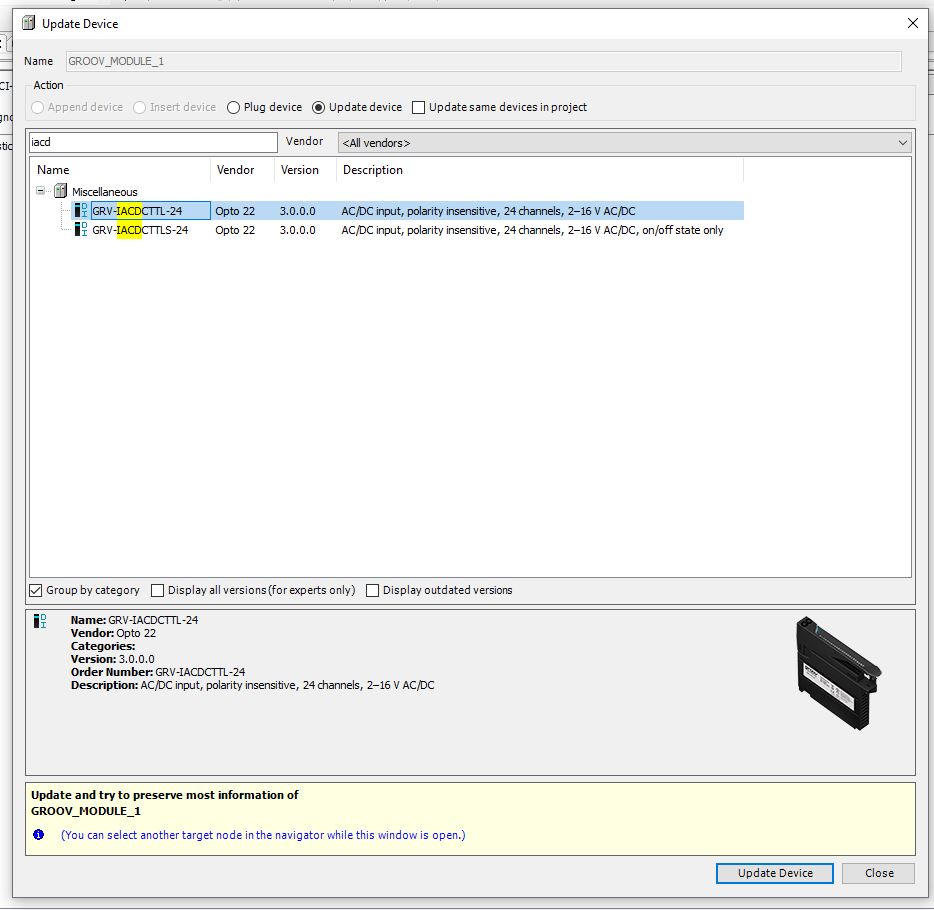

モジュールの型式を変更するには異なるモジュールを右クリック>Update Deviceします。

正しいモジュールを選択し>Update Deviceで進みましょう。

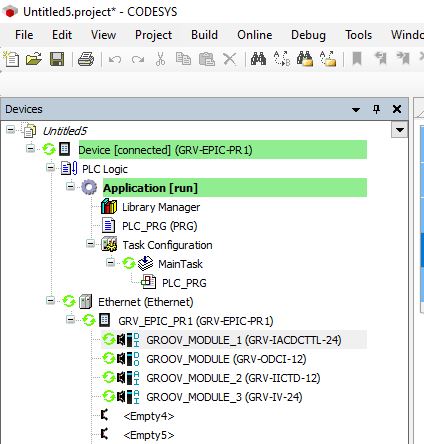

もう一度Loginするといますべてのモジュールも緑のICONがついており、問題なく認識されました。
