今回の記事ではctrlXのInfluxDB APPを利用しInfluxDBを立ち上げ、Node-REDとTwinCAT3 TF6420から時系列データベースにQueryを送信し、またInfluxDBの中に簡単なDashboardを作成します。

さ、はじめよう！

InfluxDB?

InfluxDataTM*社のデータプラットフォームInfluxDBは、センサー、アプリケーション、ユーザー、システムからの大量のタイムスタンプデータを処理するために設計され、最適化されています。また、大量の時系列データを収集、保存、可視化することが容易になります。

ctrlX AUTOMATION – InfluxDB

InfluxDBはctrlX AUTOMATIONのアプリとして提供されております。InfluxDBは単なるデータベースではなく、MQTT、OPC UA、Modbusを含むほぼ全てのソースからデータを収集・分析するため、数多くのOpen source Telegraf Plug-inが提供されています。

Why use InfluxDB?

InfluxDBを使用すると、様々なメリットがあります。例えば、

時系列データの高速処理
Data Explorerを利用しデータ分析

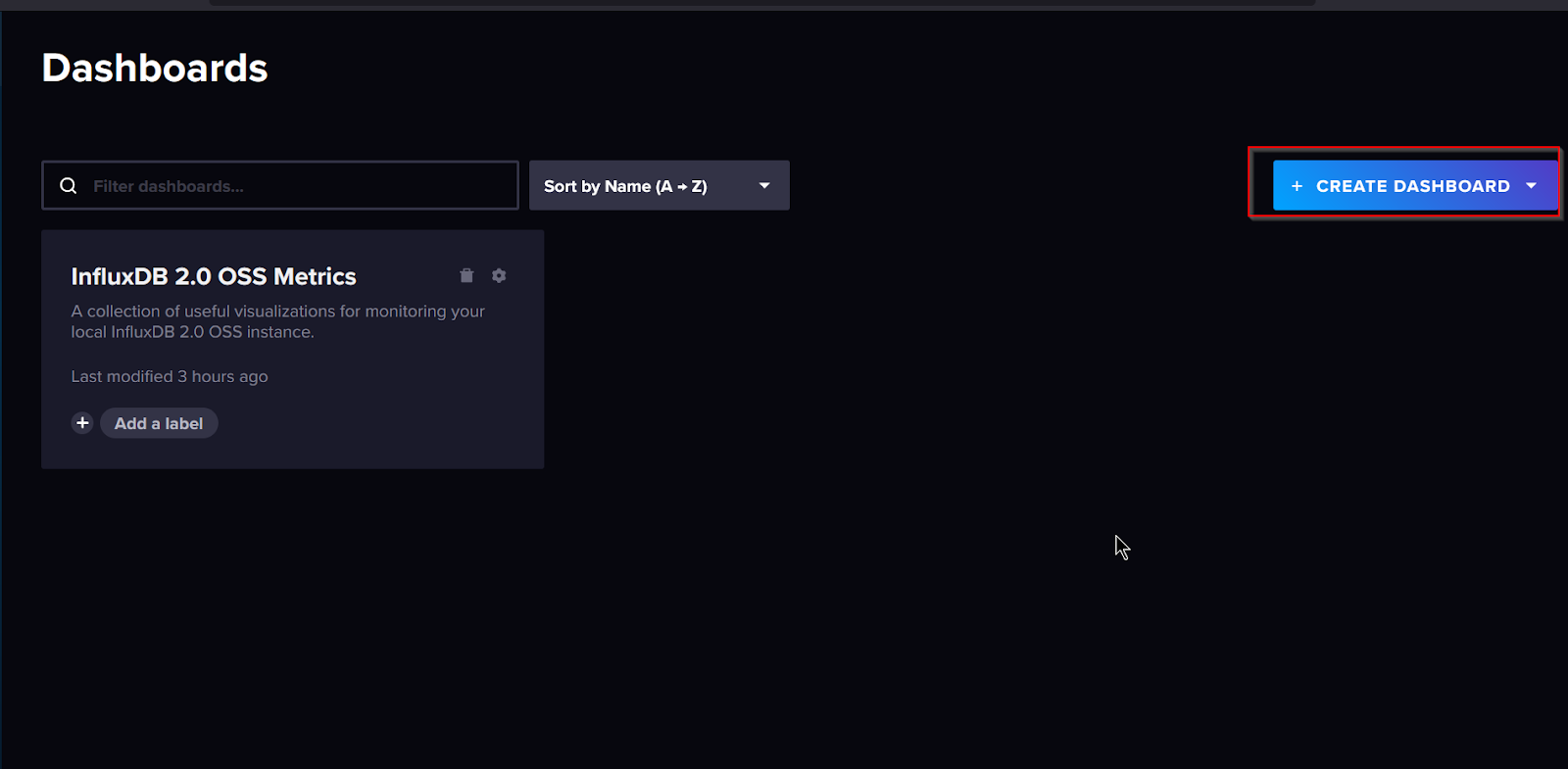

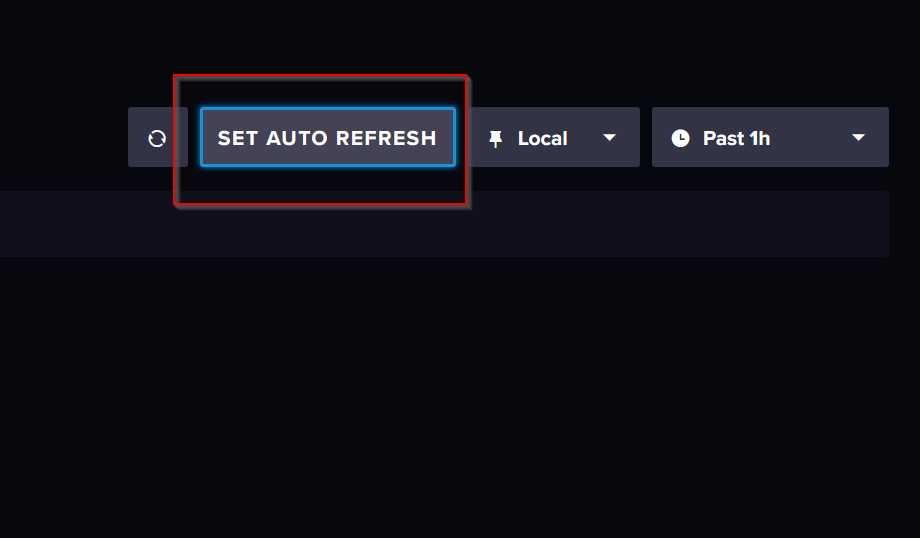

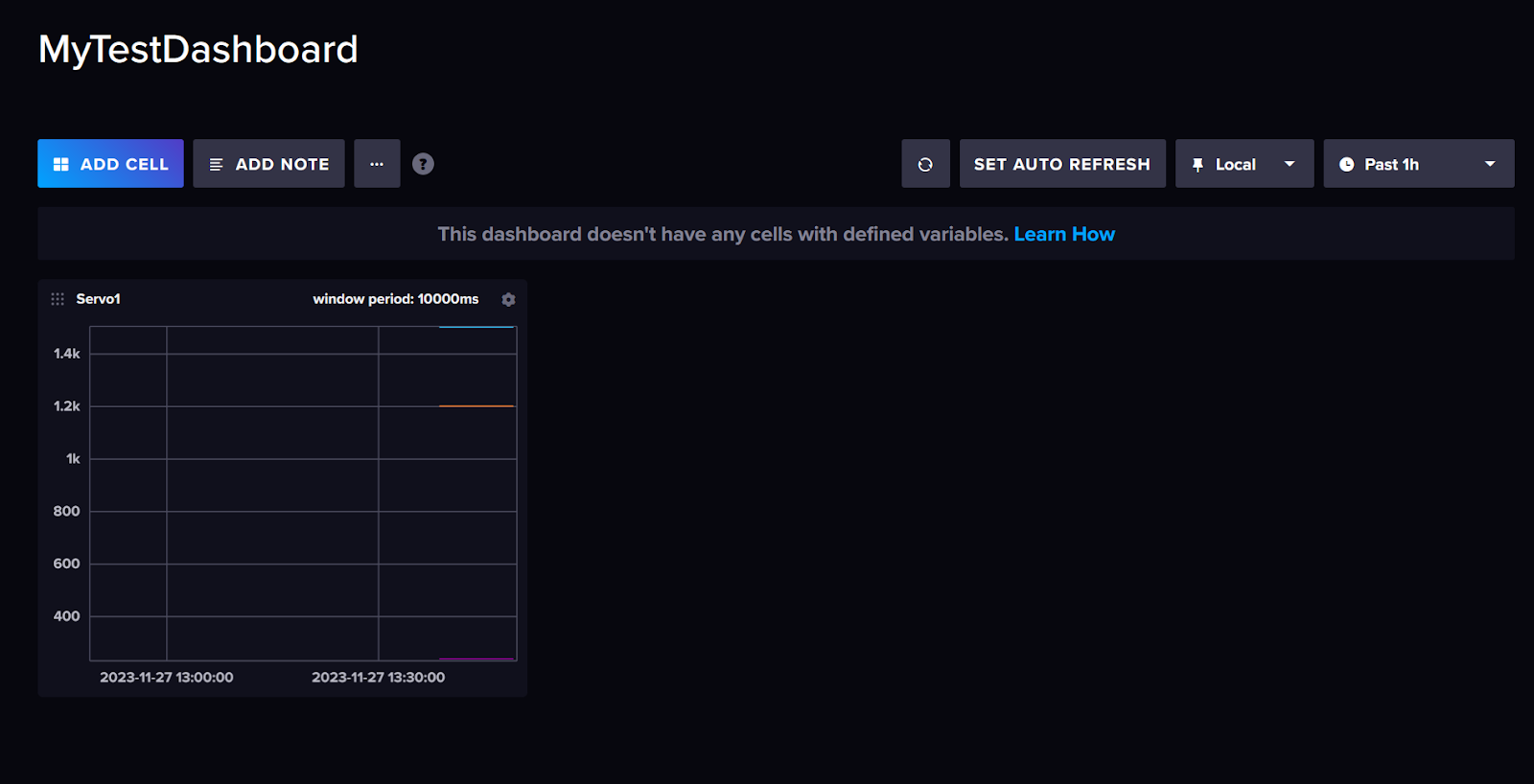

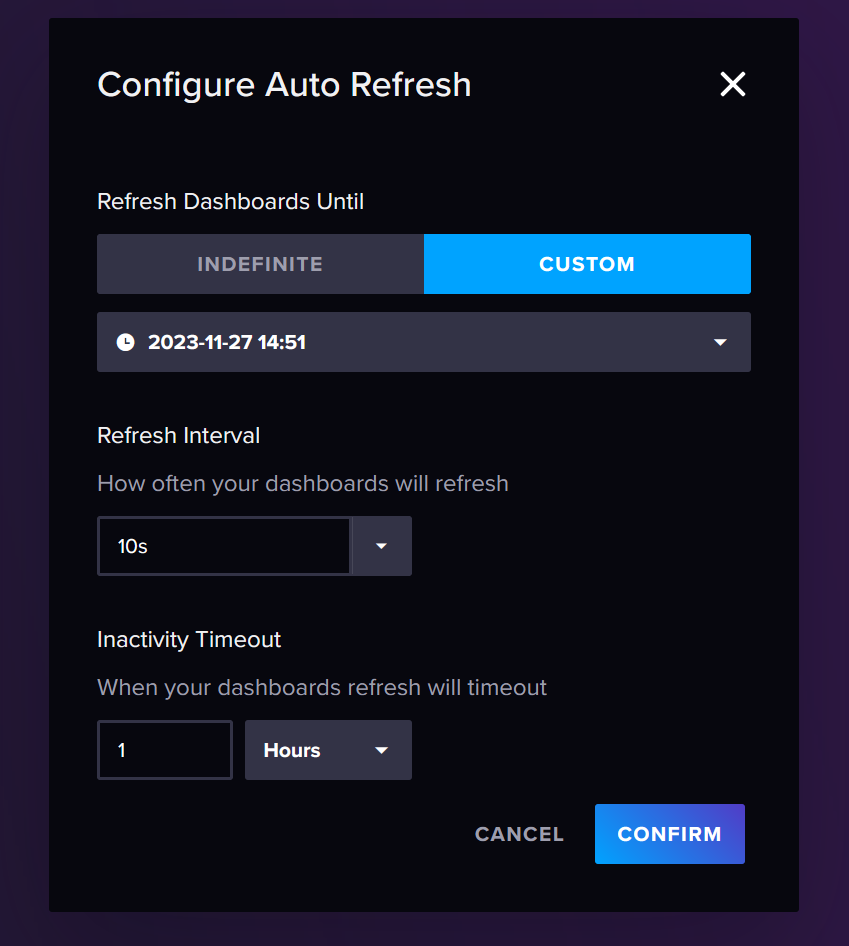

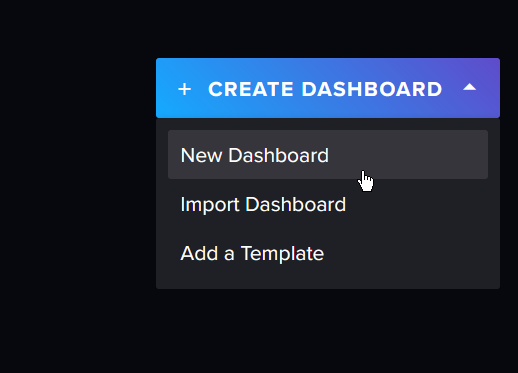

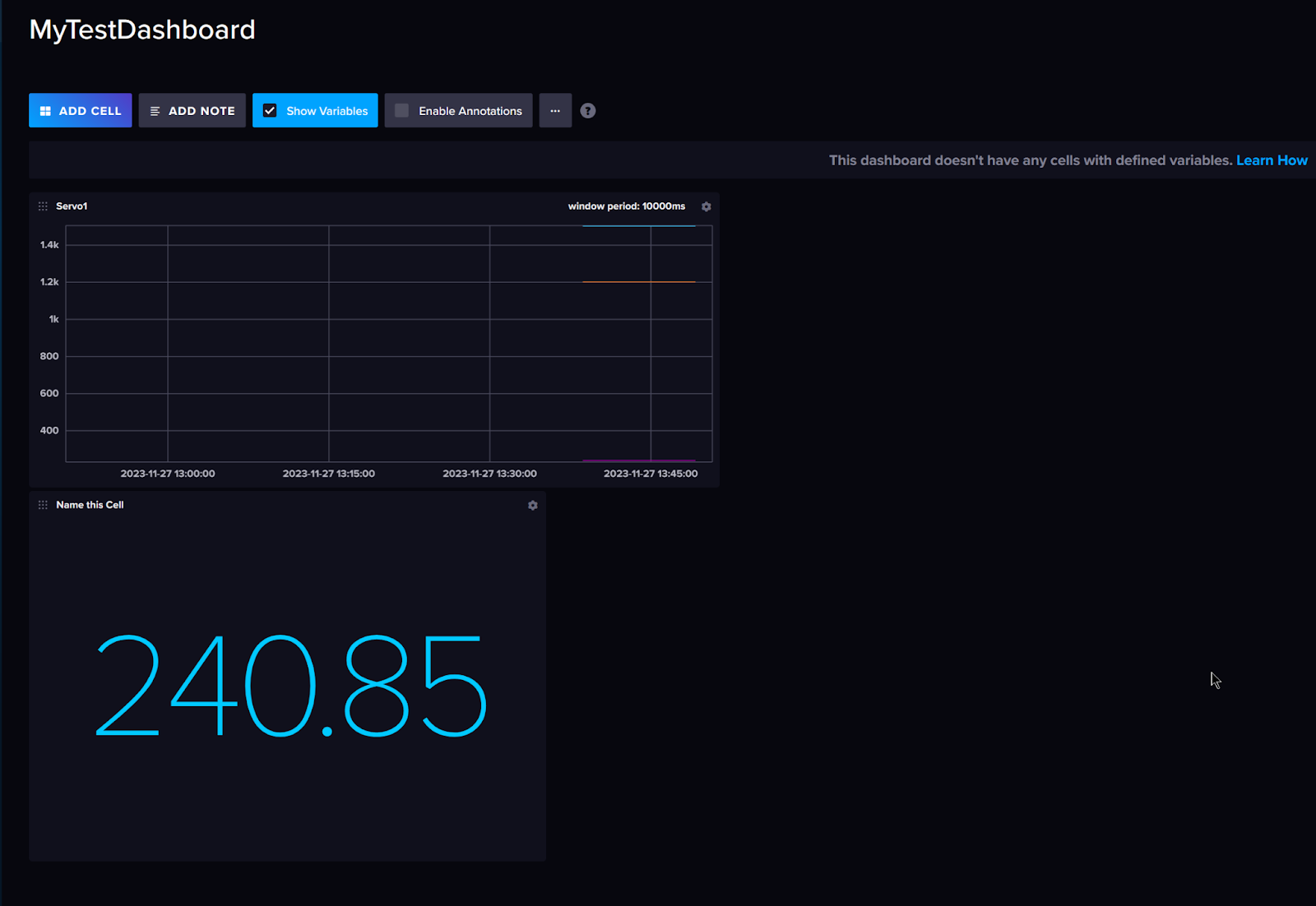

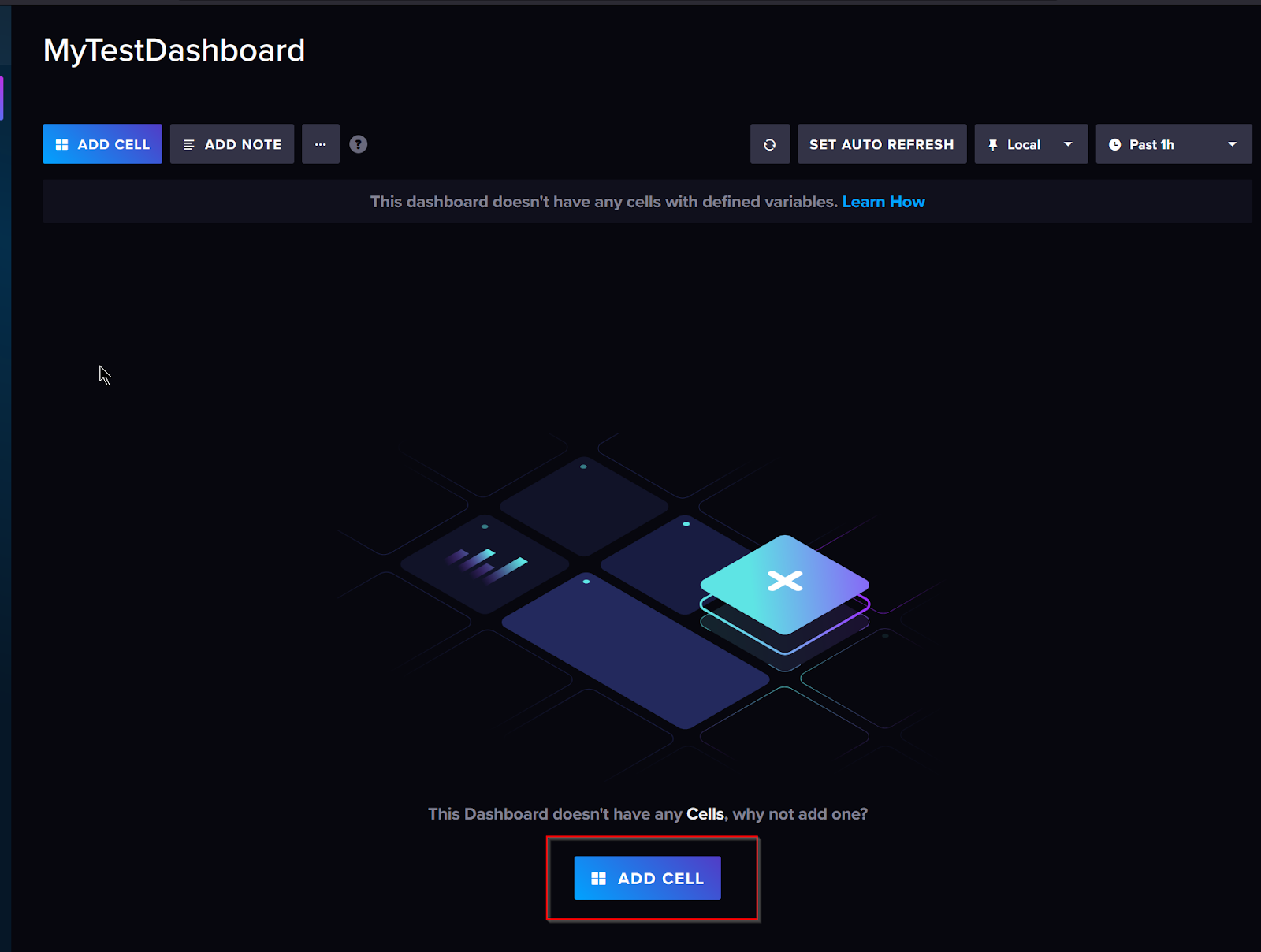

データを直接見るための内蔵ダッシュボード

また、InfluxDBはグーグルのプログラミング言語Go（Golang）で書かれて、そしてInfluxDB2.0はFluxと呼ばれる新しい言語で書かれている。Fluxはデータベースの抽出、変換、ロード処理に最適化されている。

その文法は一般的な言語であるJavaScriptをベースにしています。Fluxの主な利点は、third-party APIなどを使って異なるデータソースを統合できることです。

Install APP

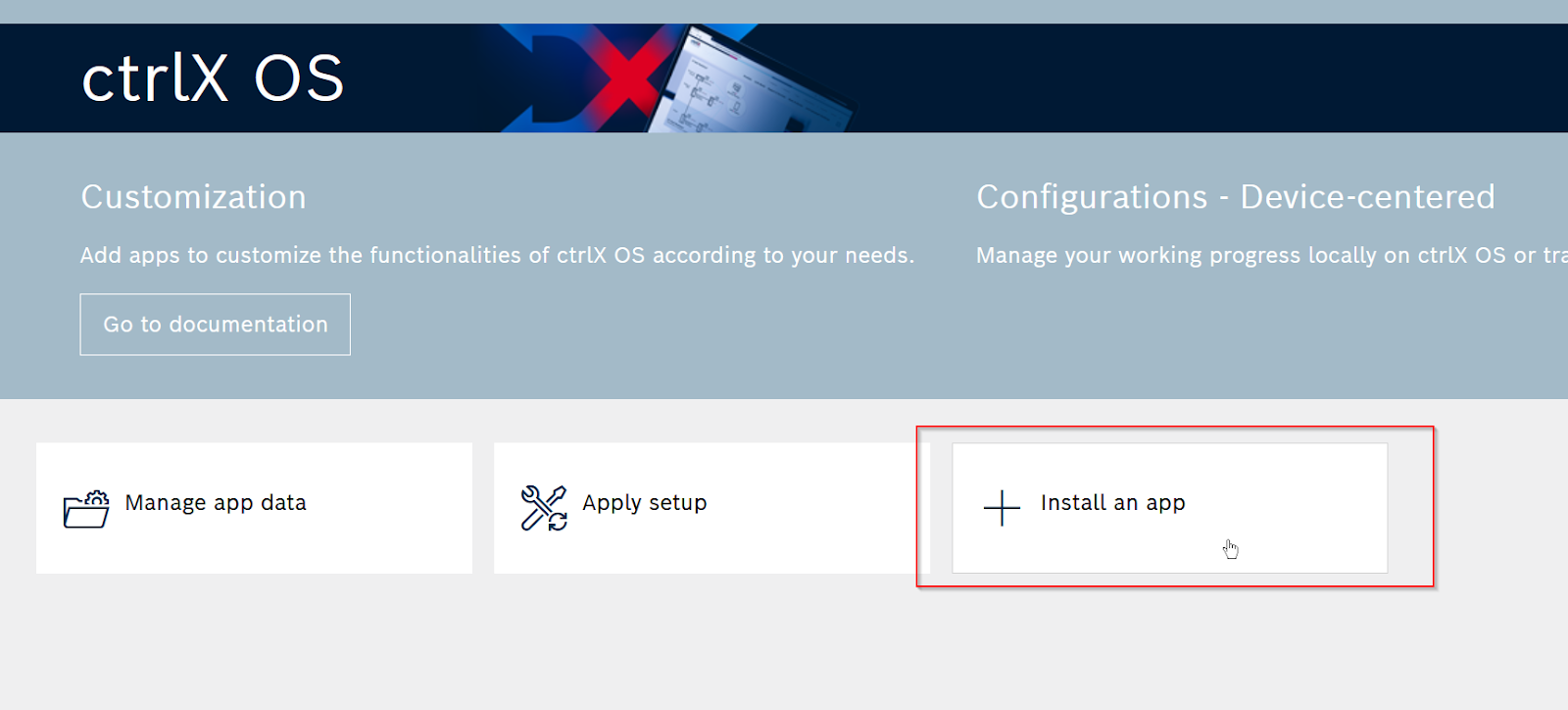

ctrlXのWeb serverを開き、”Install an app”をクリックしAPPをインストールします。

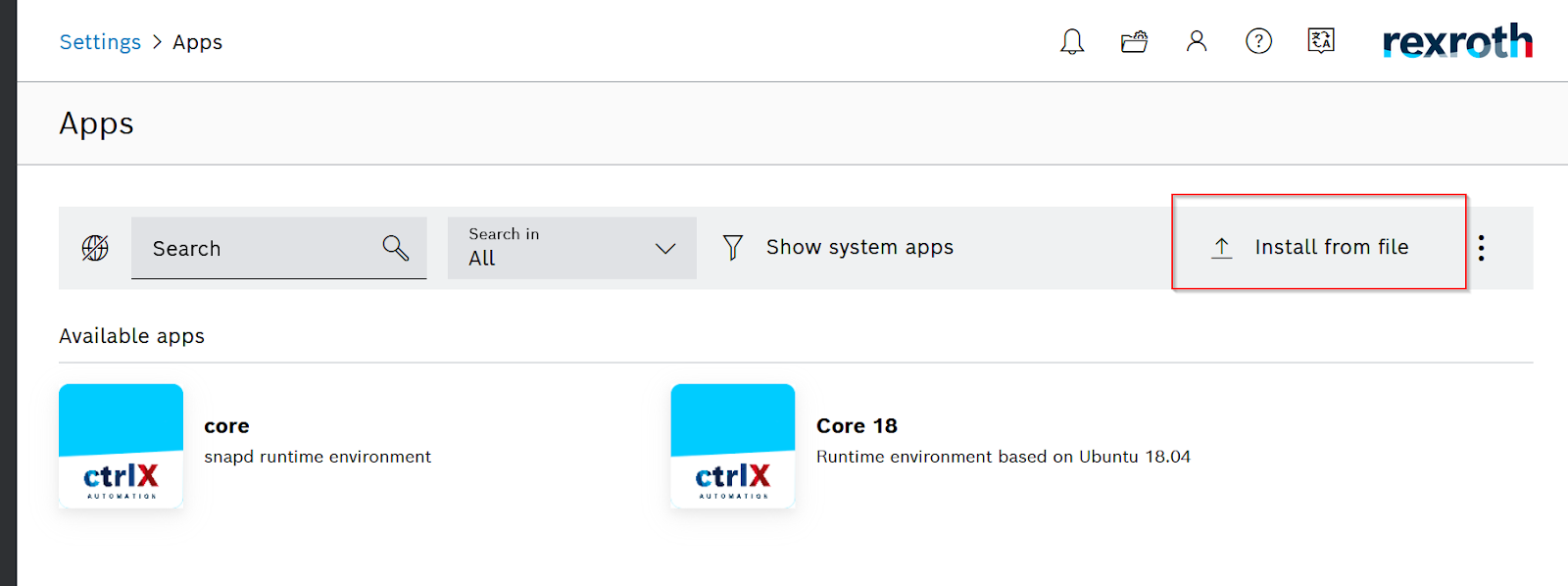

”Install from file”をクリックします。

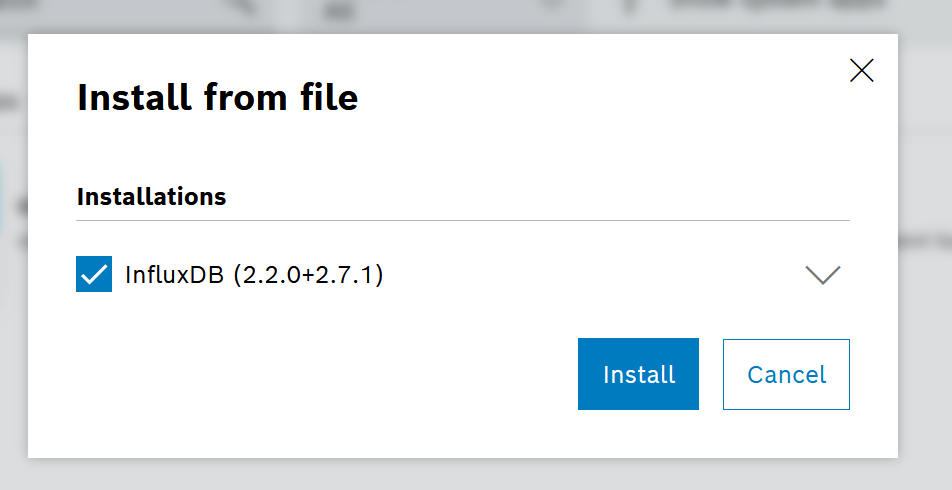

InfluxDB Appを選び、App FileをOSにUploadしてください。

”Install”ボタンでInfluxDB Appをインストールします。

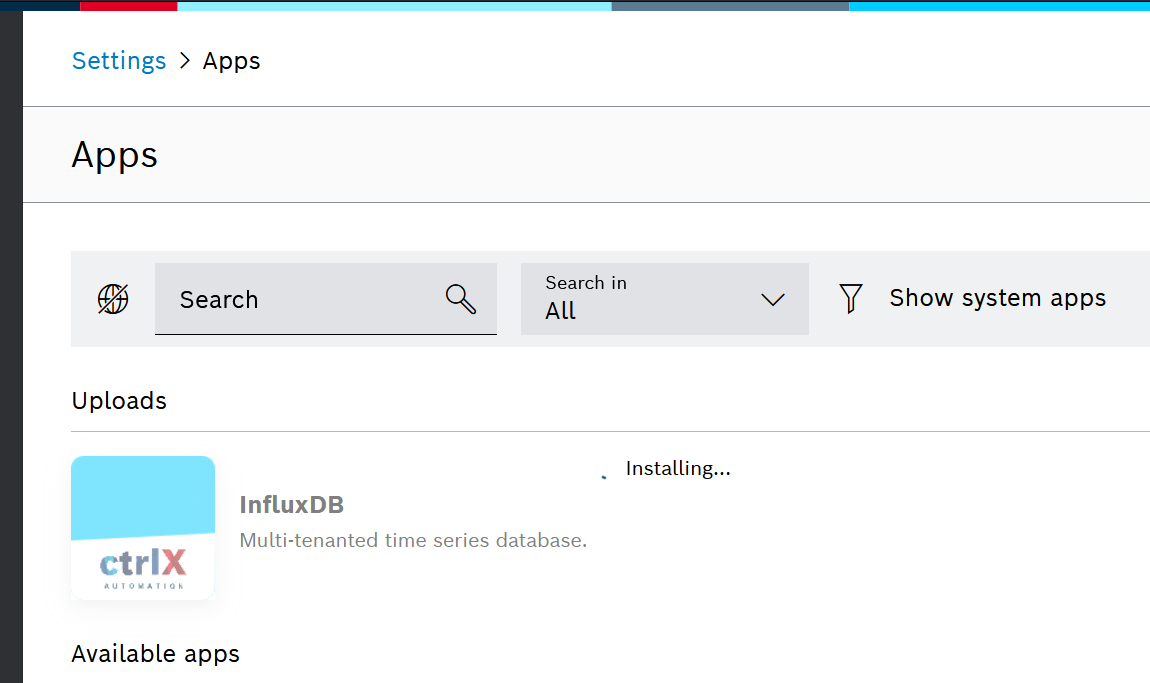

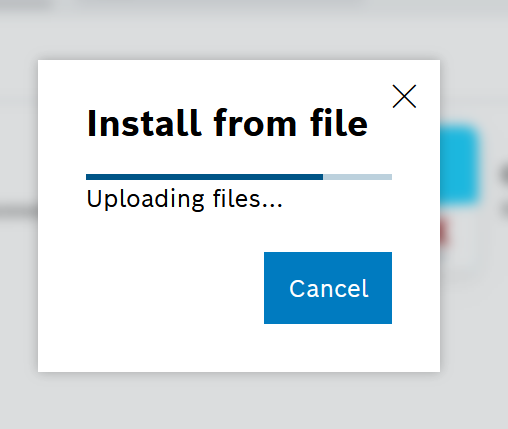

しばらく待ちます…

Done!

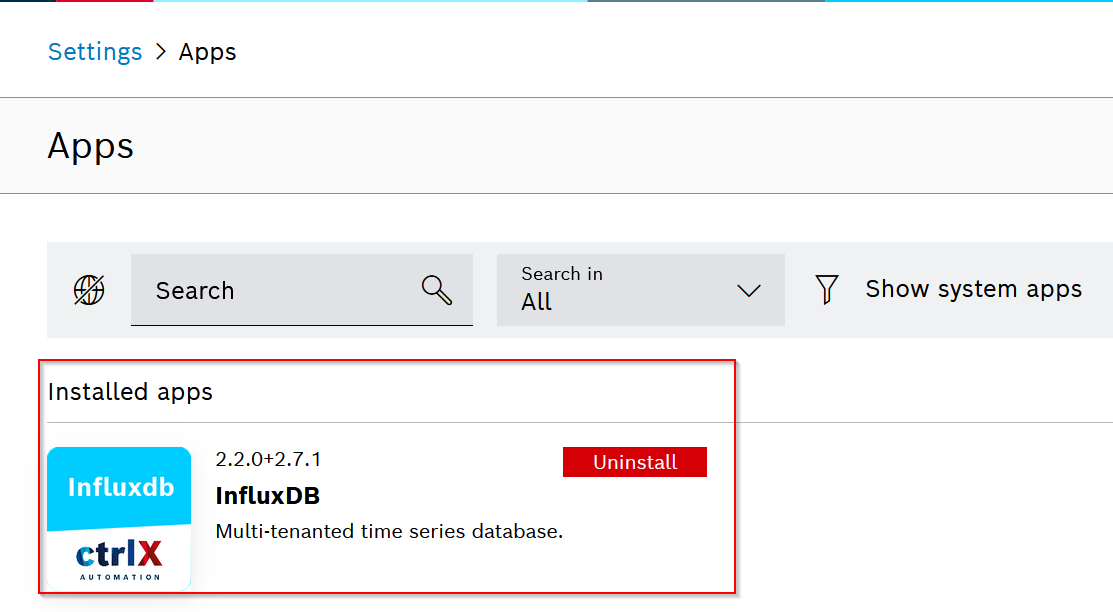

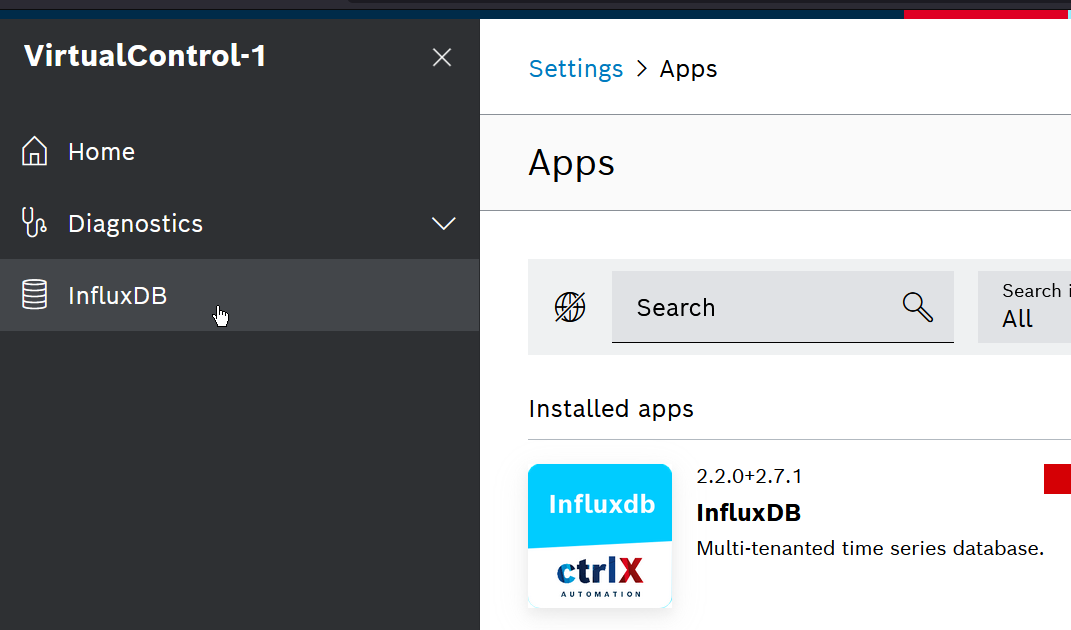

Web serverの左に”InfluxDB”という項目が増えます。

Configure Click screen?

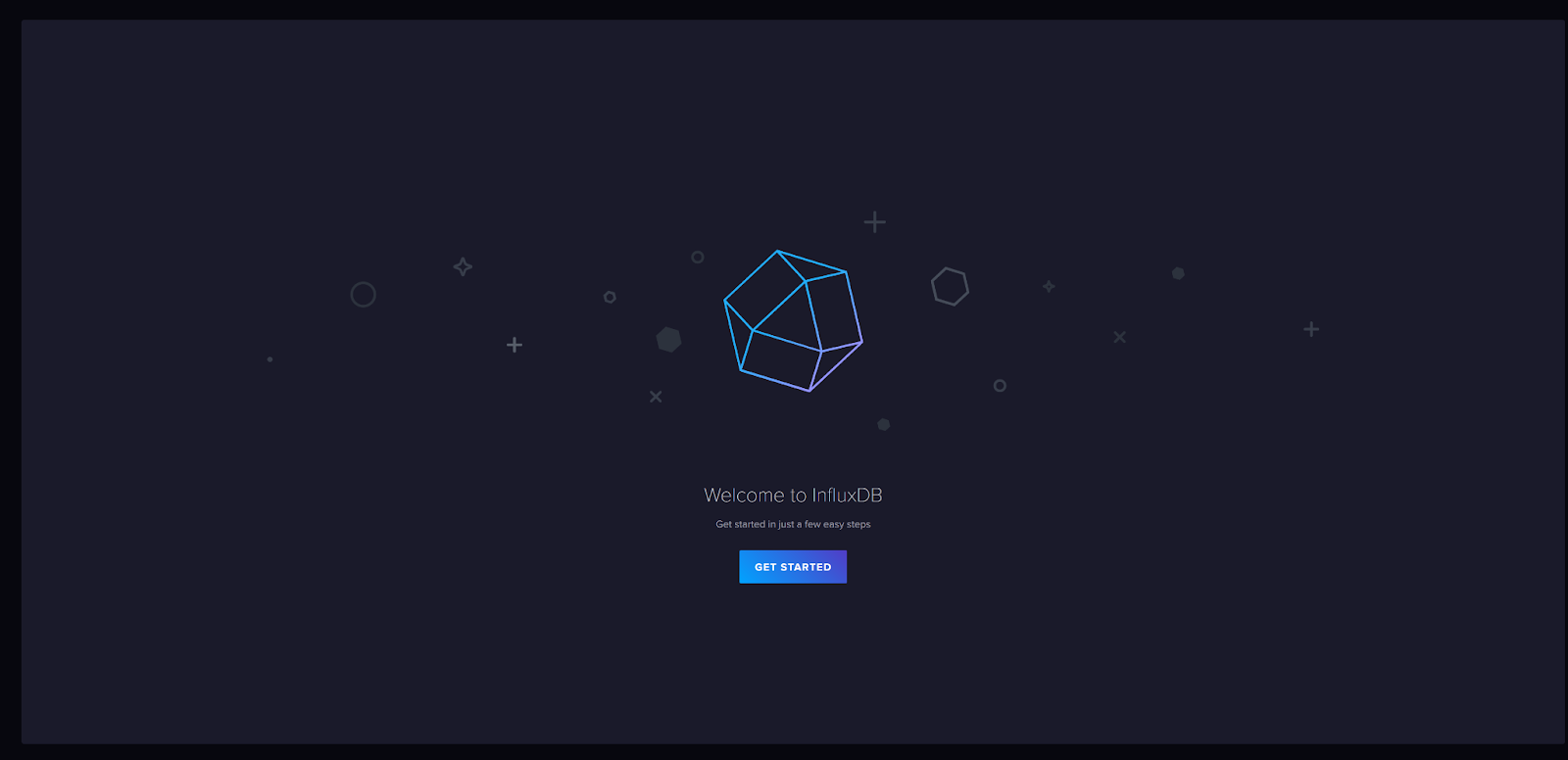

次はctrlX OSにインストールされてるInfluxDB Appを構築するため、”GET STARTED”をクリックします、

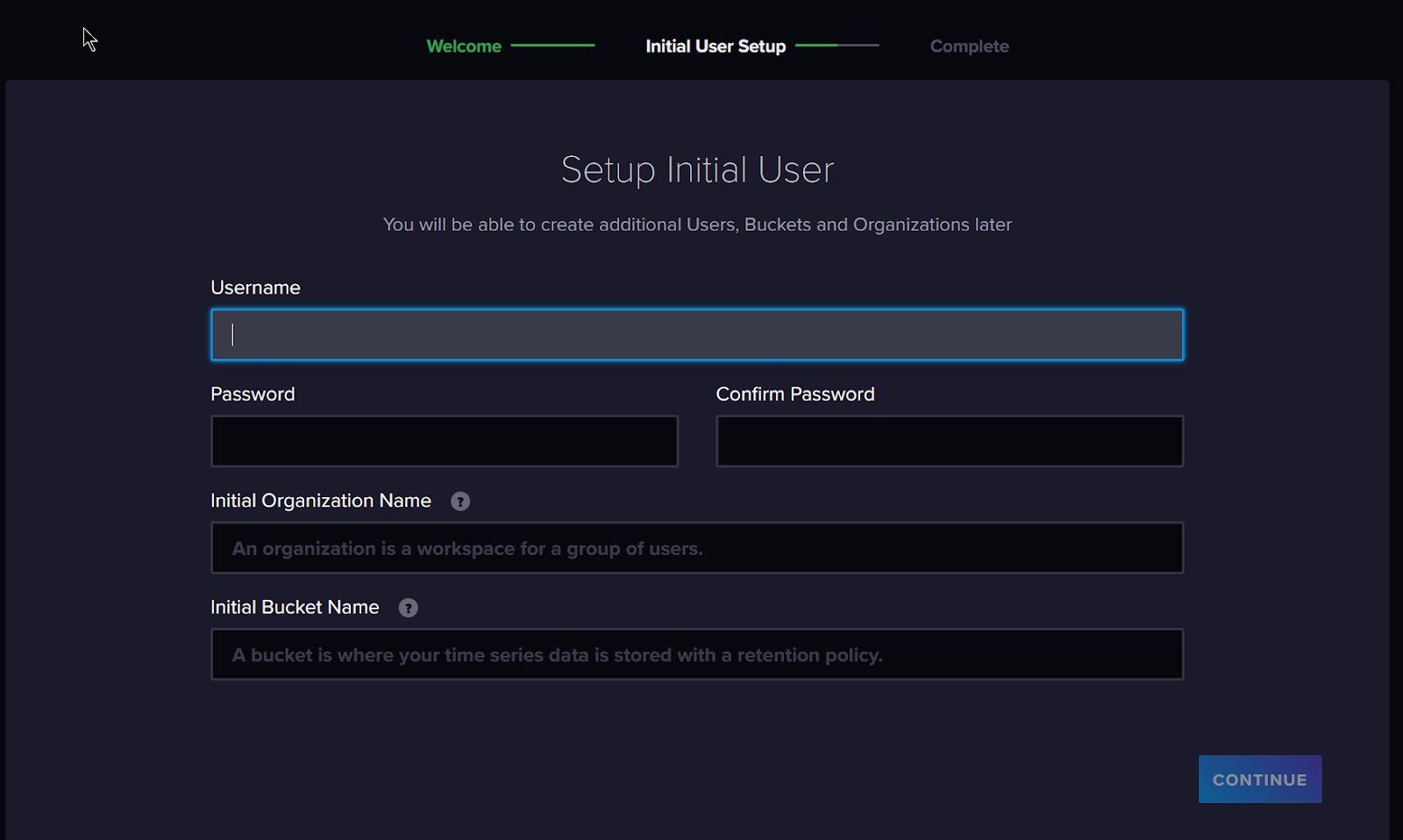

初期Userの設定画面が表示されます。

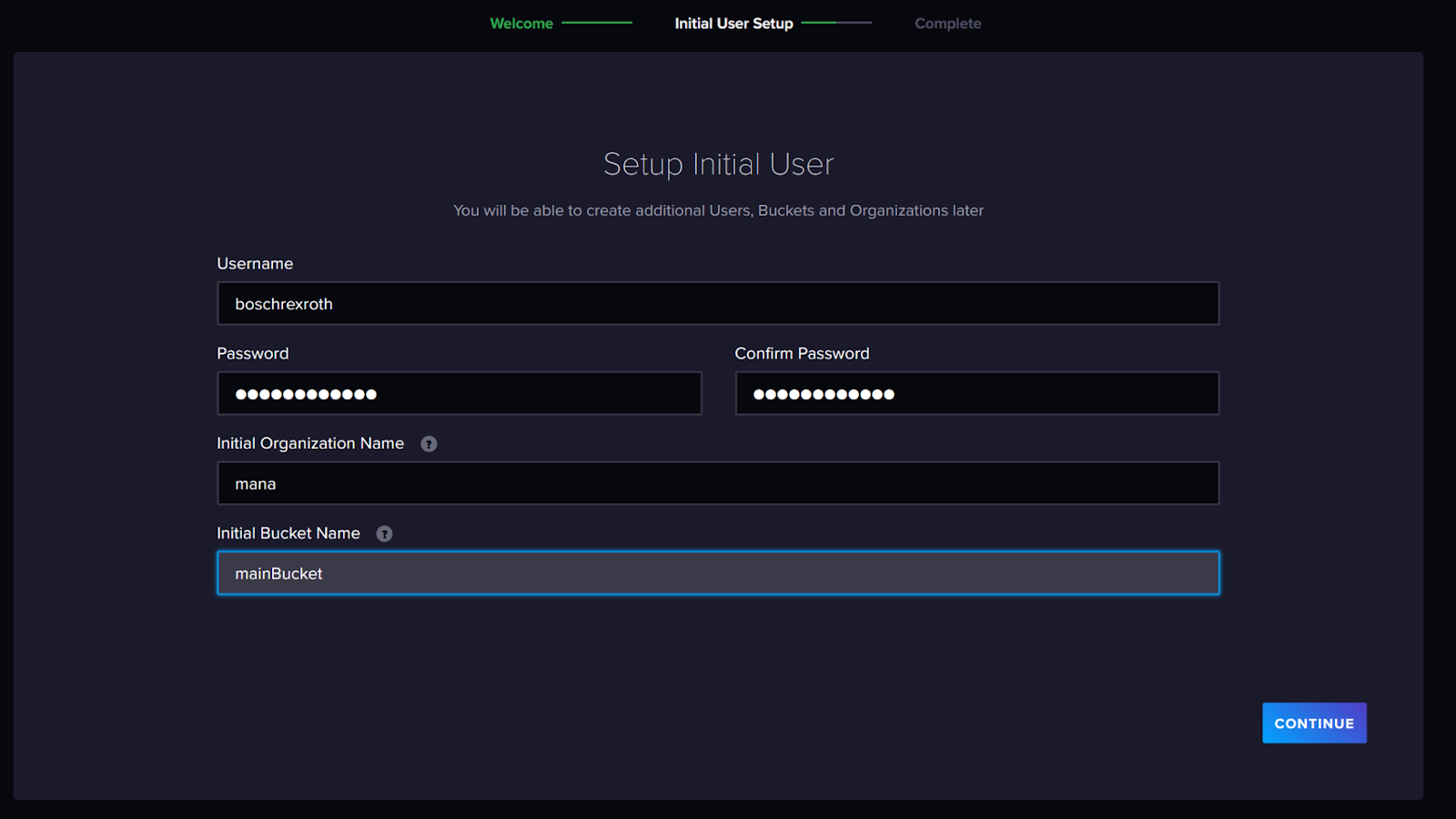

User 名とBucket名を入力し、CONTINUEで進みます。

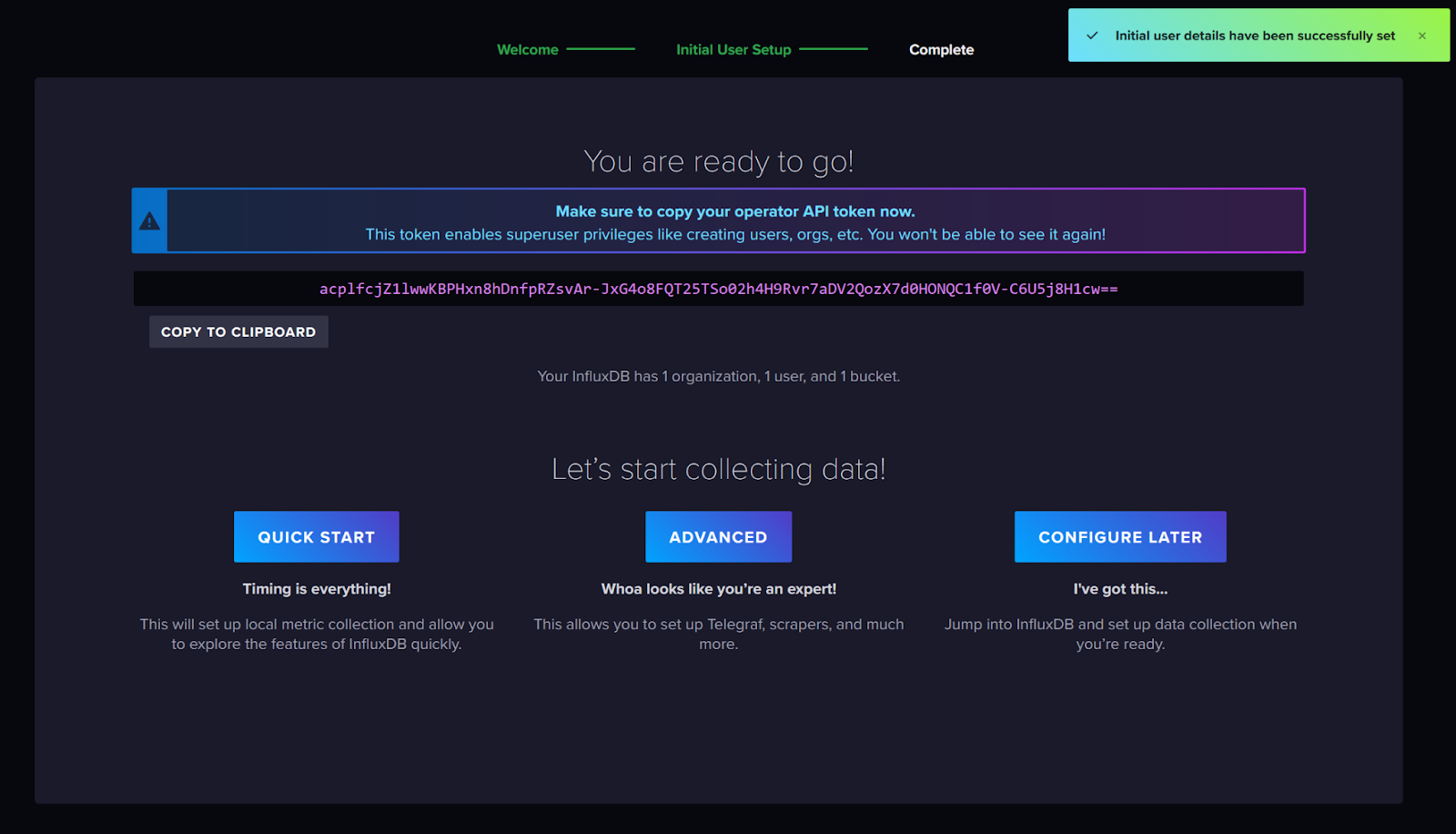

Done!API Tokenが表示され、外部デバイスからInfluxDB AppにアクセスするにはそのAPI Tokenが必要で、コビーしNotepadなどで貼り付けてください。

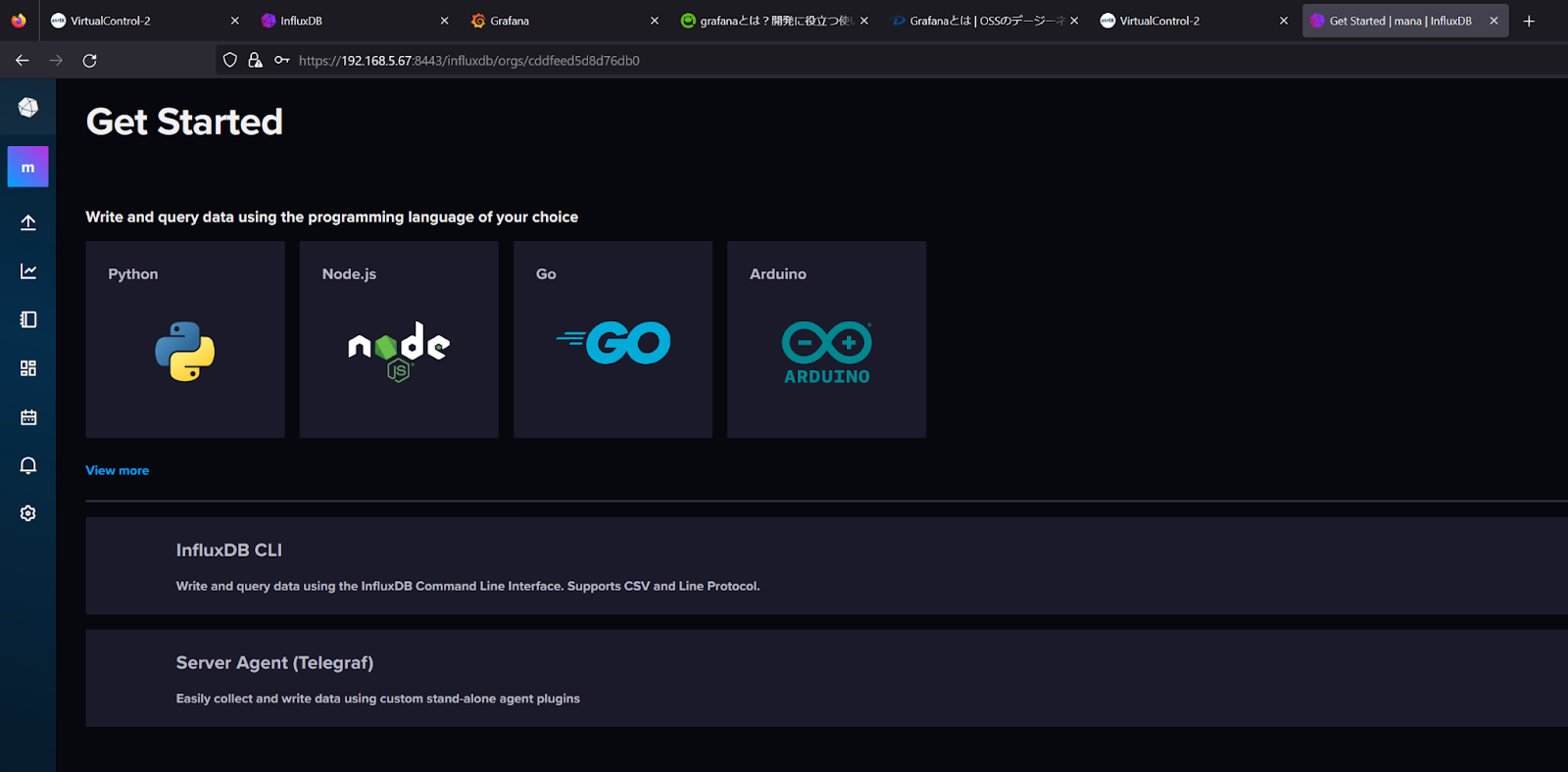

Done!こちらはInfluxDB App最初にの画面になります。

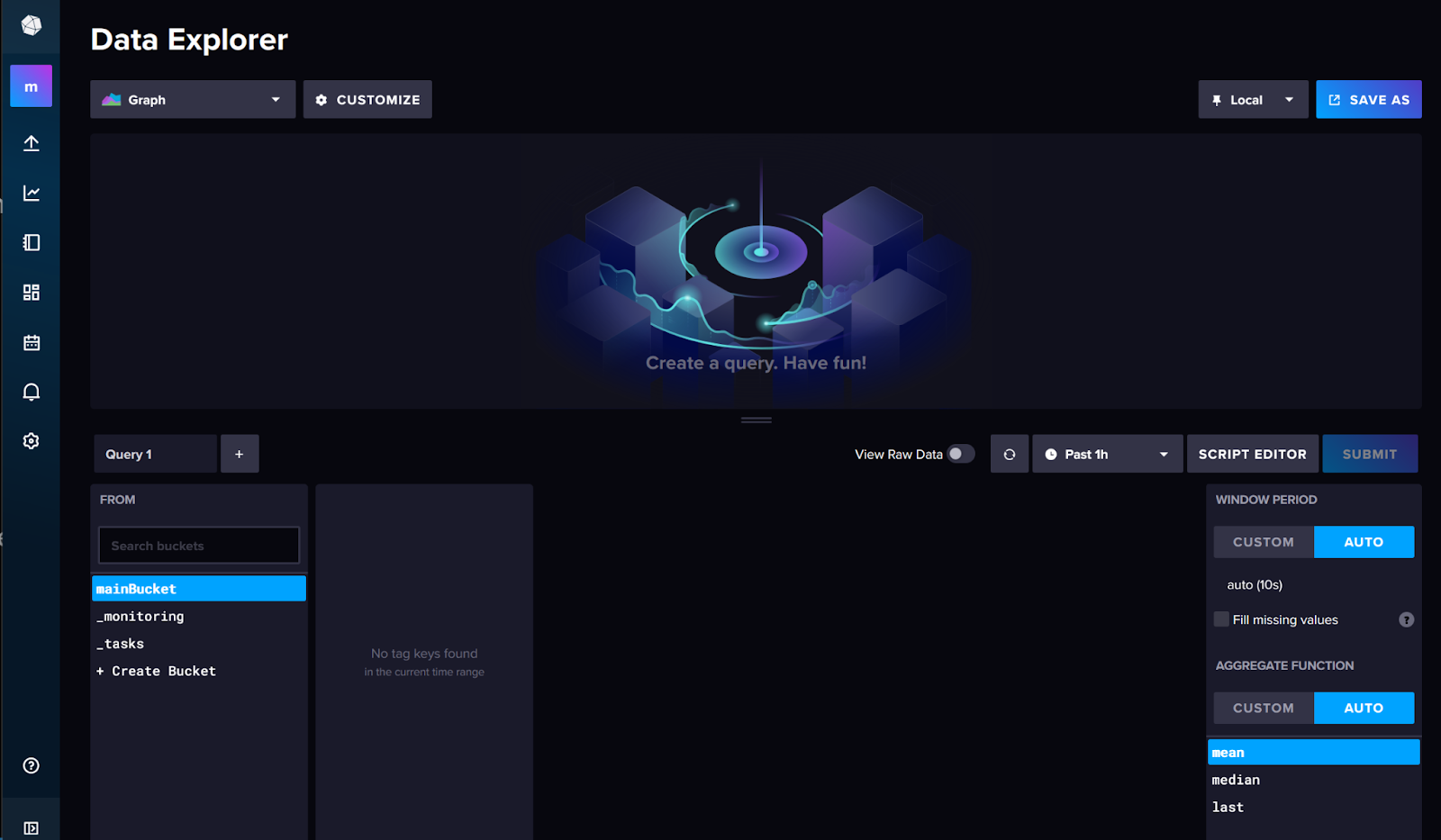

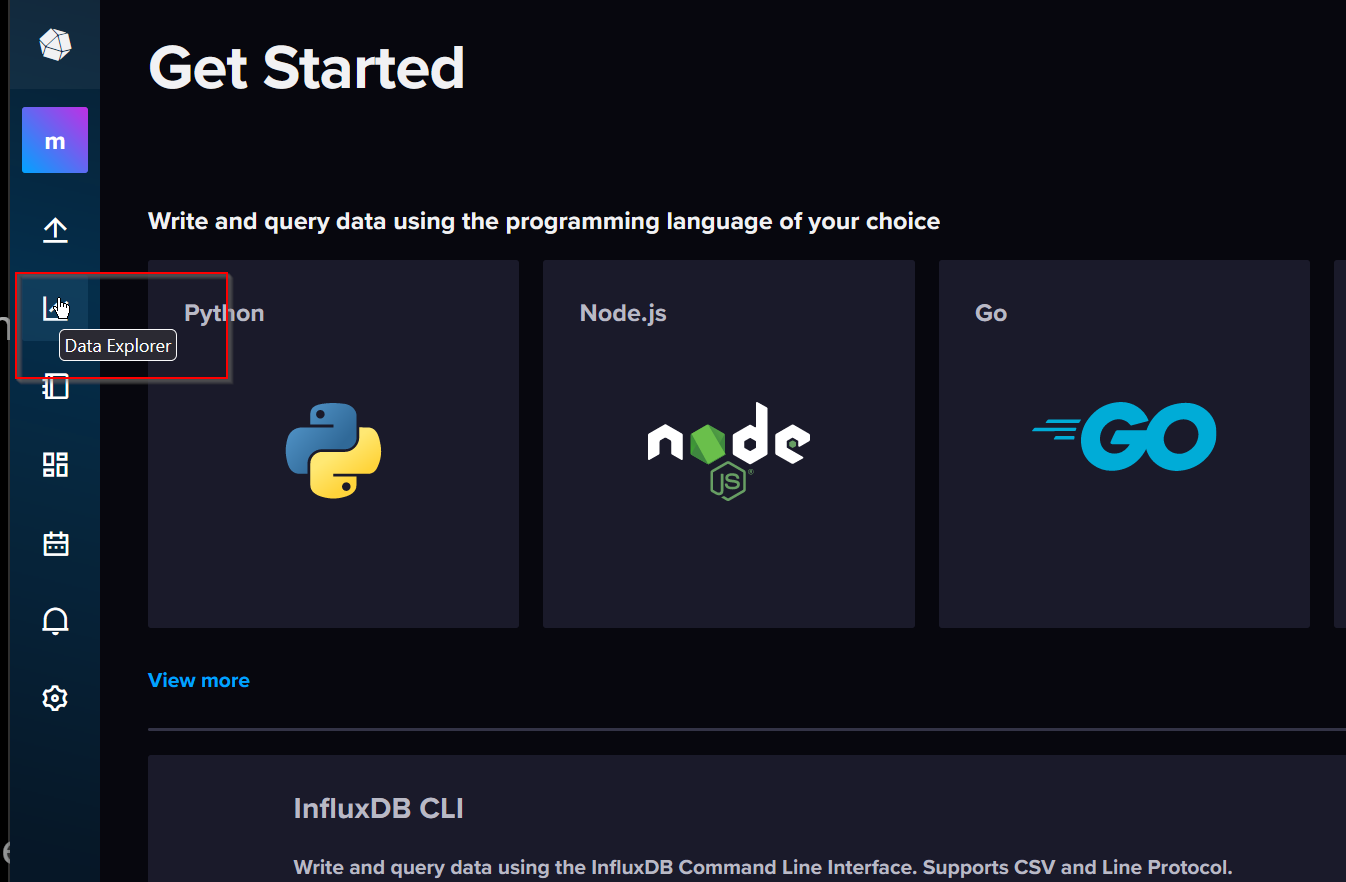

右のSlide Barから”Data Explorer”をクリックします。

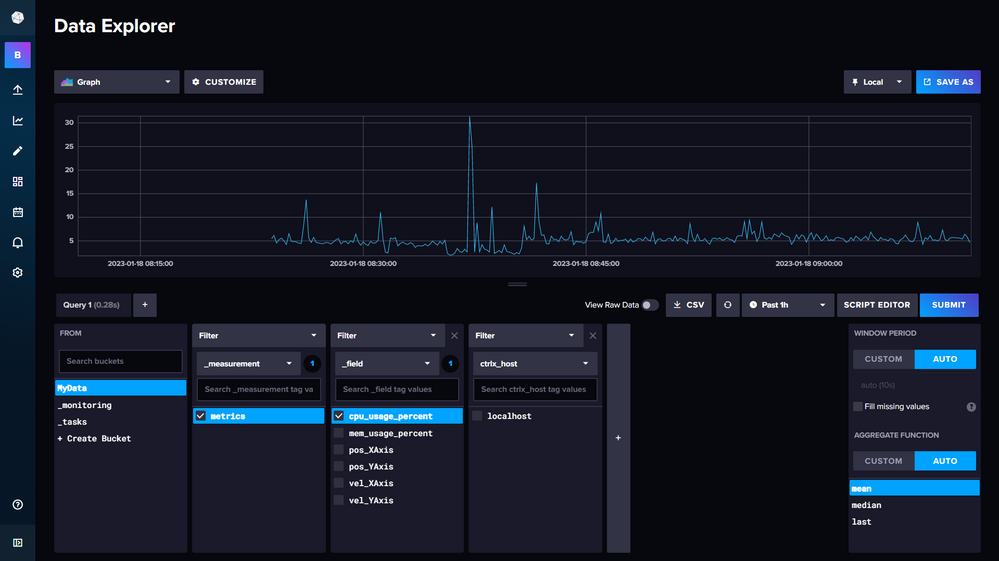

こちらはData Explorer画面で、InfluxDB の中に溜まってた時系列データを可視化することできます。

Reference Video

こちらは今回記事の動画説明Verisonです。

Reference Link

PLCNEXT#Play with Influxdb

PLCNEXT#Play with InfluxDB x telegraf

Project#Beckhoff TwinCAT3 x Siemens S210 Servo Drvie_Part6

Implementation From Node Red

Beckhoff TwinCAT3のTF6420と接続する前に、まずNode‐Redから通信テストを行います。

今回記事でNode-RedとctrlX InfluxDB Appを通信テストするために、使用したライブラリです。

npm install node-red-contrib-influxdb

下記のLinkから該当するNodeの詳しい情報を確認できます。

https://flows.nodered.org/node/node-red-contrib-influxdb

Node-Red Side

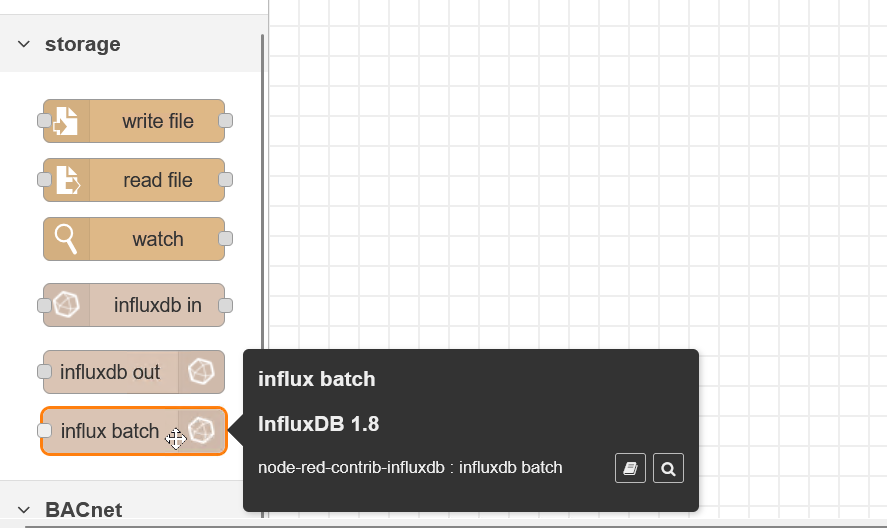

InfluxDBのNodeをインストールしたら、Node-RedのEditor画面>Storge項目にInfluxDB関係のNodeがありました。Influx bathをFlowに追加します。

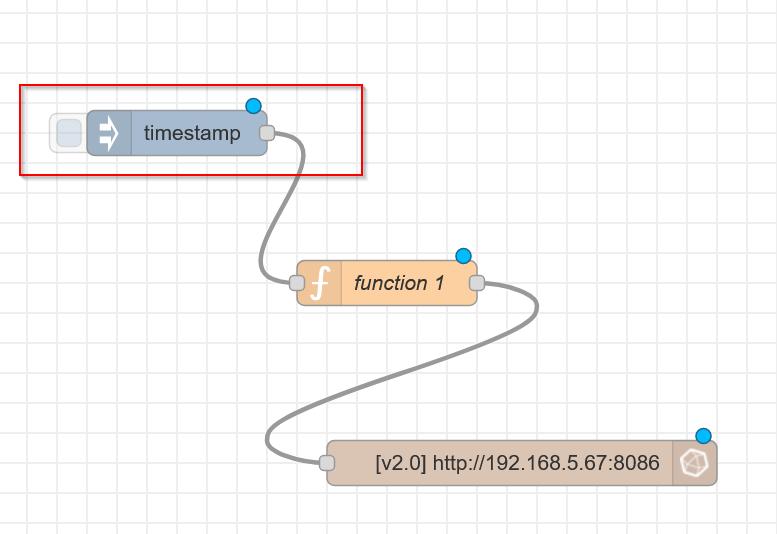

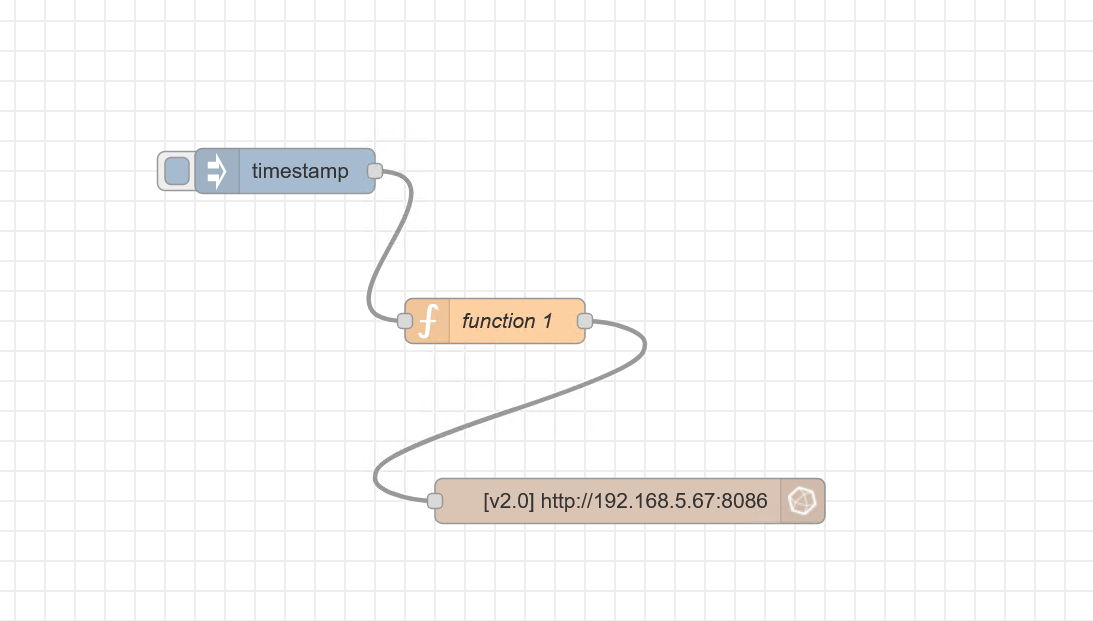

下図のようにTimeStampのTrigger Nodeを関数Nodeの入力に流し、Function Nodeの出力をInflux batchに繋がります。

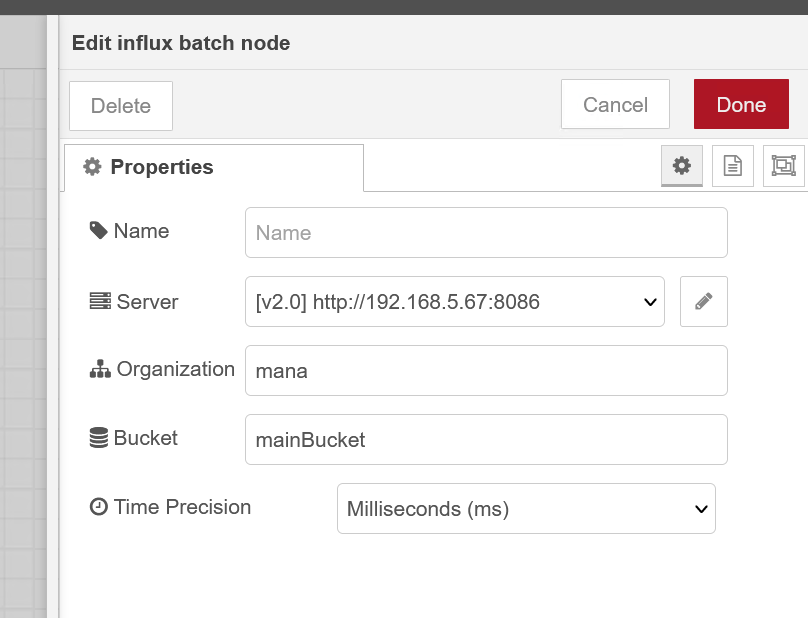

Configure Database Configuration

次はInfluxDBの接続を行います。

Server

ServerはctrlX OSのIPアドレスになります。

Organization

Organizationは先程ctrlX InfluxDBで初期設定したOrganization名になり、今回は”mana”です。

Bucket

Bucket名は先程ctrlX InfluxDBで初期設定したBucket名になり、今回は”mainBucket”です。

Token

TokenはNode-RedがInfluxDBにアクセスするときに必要な認証キーです。

Fnction Code Node

msg.payload = [
{
measurement: “weather_sensor”,
fields: {
temp: 5.5,
light: 481,
humidity: 51
},
tags:{
location:”garden”
},
timestamp: new Date()
},
{
measurement: “alarm_sensor”,
fields: {
proximity: 1003,
temp: 19.5
},
tags:{
location:”home”
},
timestamp: new Date()
}
];
return msg;

Result

FlowをDeployし、timestampをクリックしDataをInfluxDBに送信してみましょう。

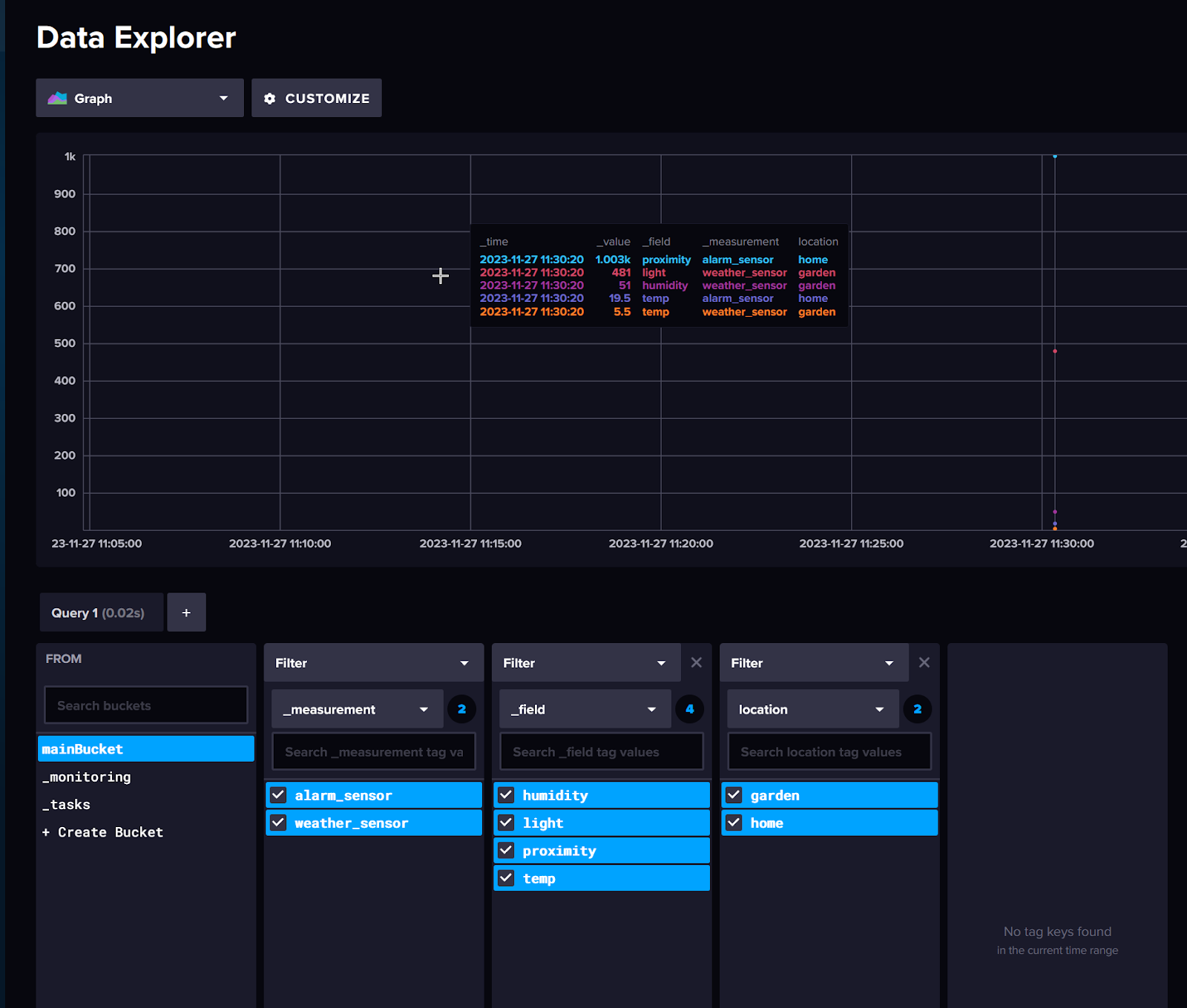

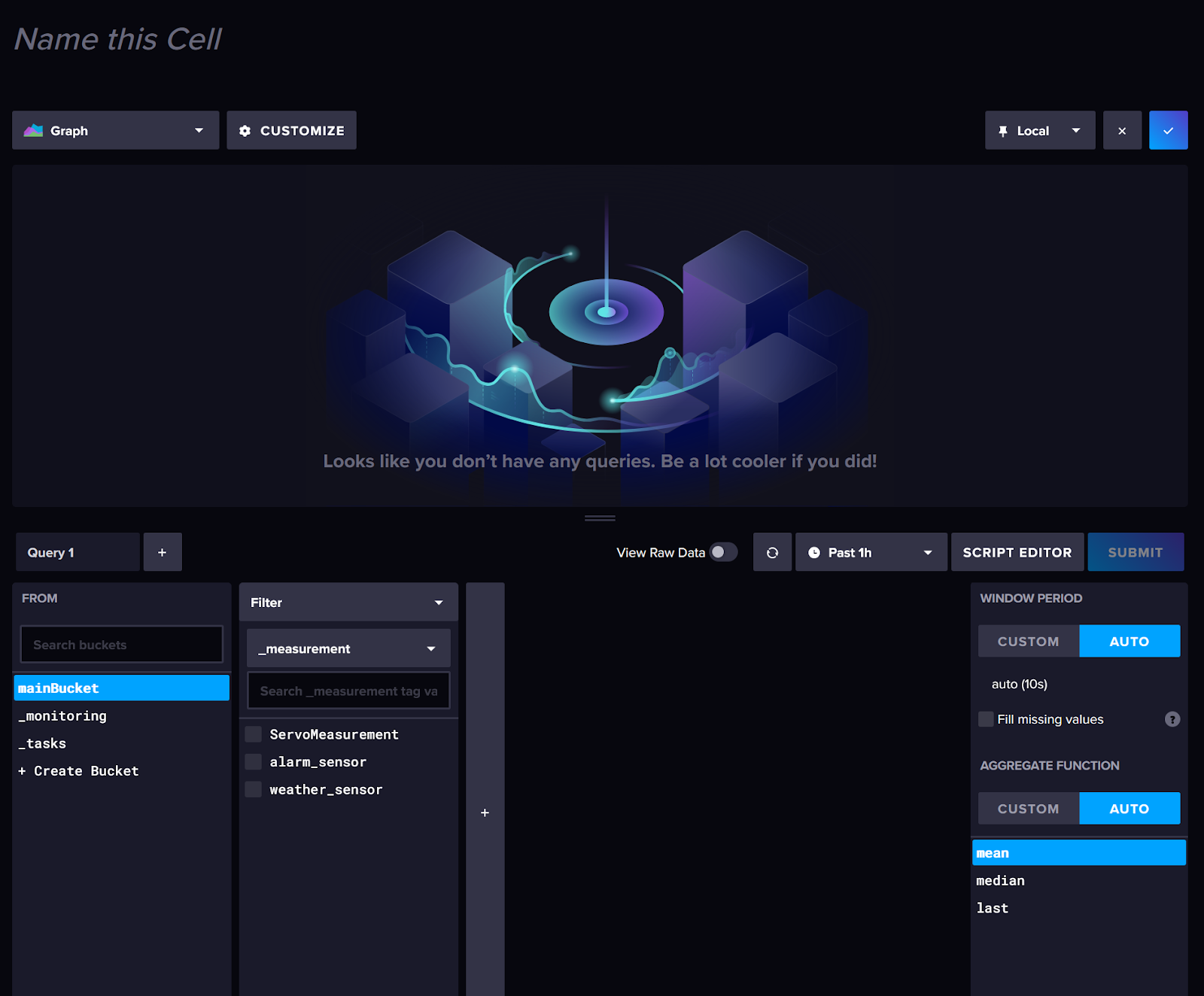

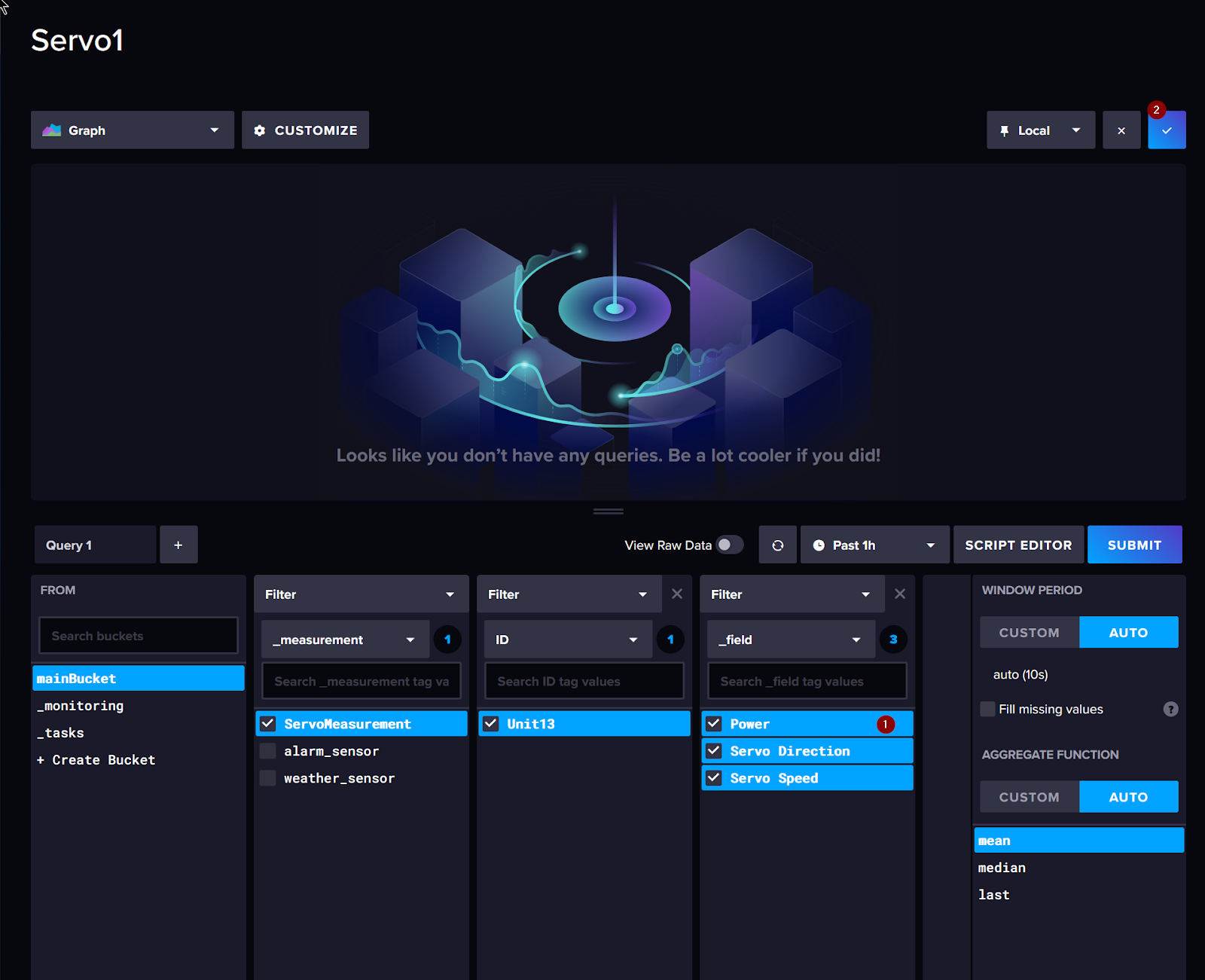

Data Explorer画面>mainBucketで先程Node-RedでPublishしたデータが見えました！可視化したデータを選択します。

右にあるSUBMITボタンをクリックします。

Done!

Implementation From beckhoff

Node-RedとctrlX InfluxDBの通信確認ができましたので、次はBeckhoff TwinCAT3でTF6420を使用しアクセスします。

Beckhoff Side

実際Tutorialを進める前にTF6420の仕様を簡単に紹介します。BeckhoffのTF6420ではInfluxDBの1.xと2.x Versionも対応しており、データベースの設定は”TwinCAT Database Server Configurator”から行います。

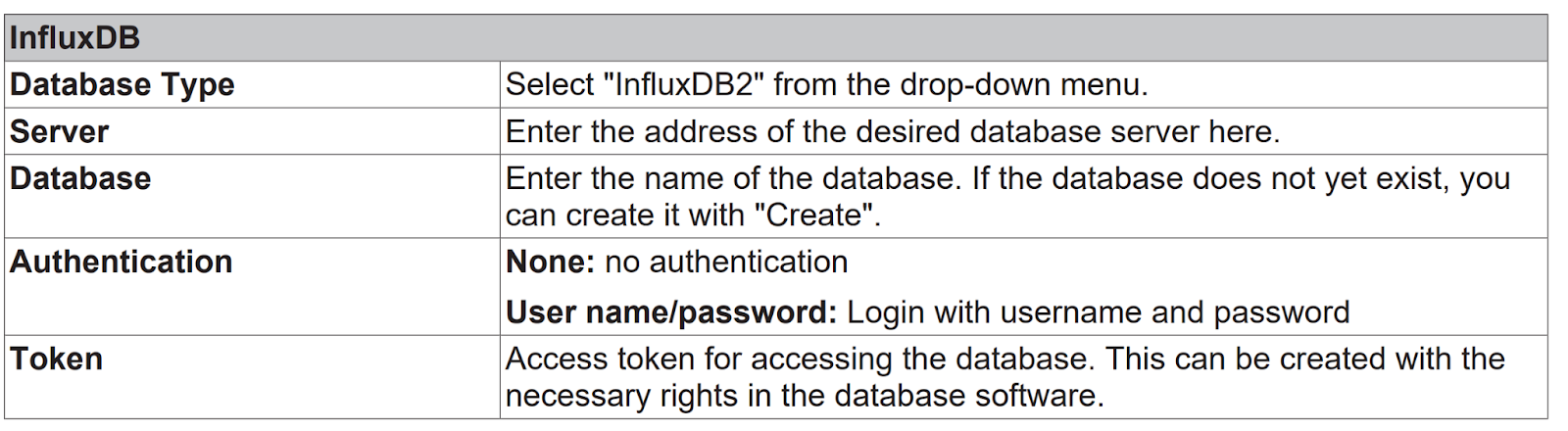

InfluxDB 2.xと接続する場合は、TwinCAT Database Server Configuratorに”InfluxDB2”を設定する必要があり、認証方法は”None”・”Username/password”・”Token”の3種類の対応ができます。

こちらはTwinCAT3 TF6420が対応する変数タイプになります。(注意するのはWSTRINGタイプが対応できません)

時系列データベースとして、InfluxDB2 にはいくつかの特別な機能があり、時系列の各測定値には、下記の項目が含まれています。

Time Columns
Tag Columns
Field Columns

Time Columnsは、UNIX epochタイムとしてInfluxDBに格納されています。TF6420で用意されたFunction BlockではTwinCAT時間をUNIX epochタイムに自動変換するので、Programmerは自由のTimeStampを送信できます。

Activate License

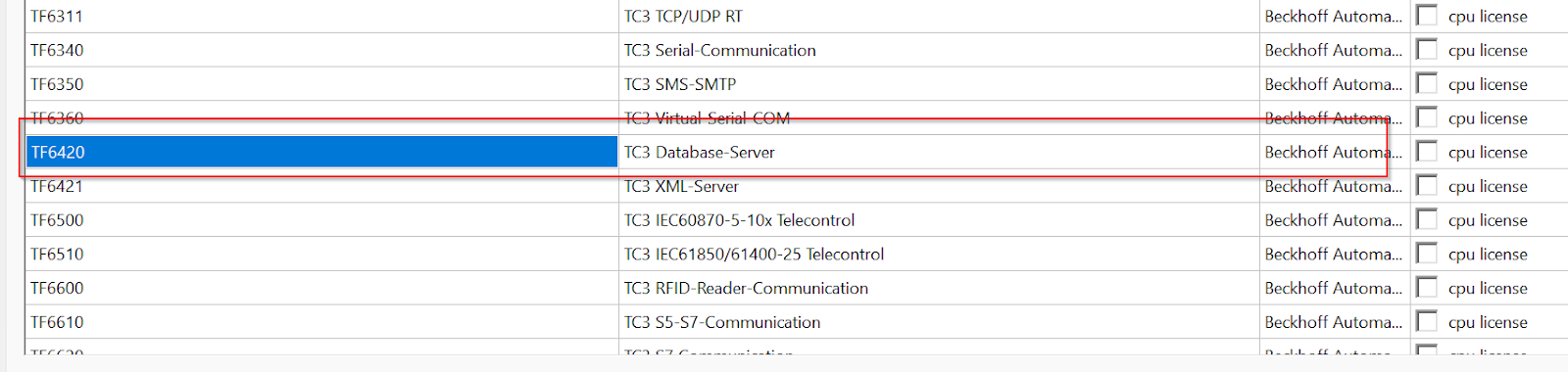

TF6420でctrlXにインストールされたInfluxDB Appと接続テストするため、事前にTF6420のライセンスを有効にしましょう。

Add Database Configuration

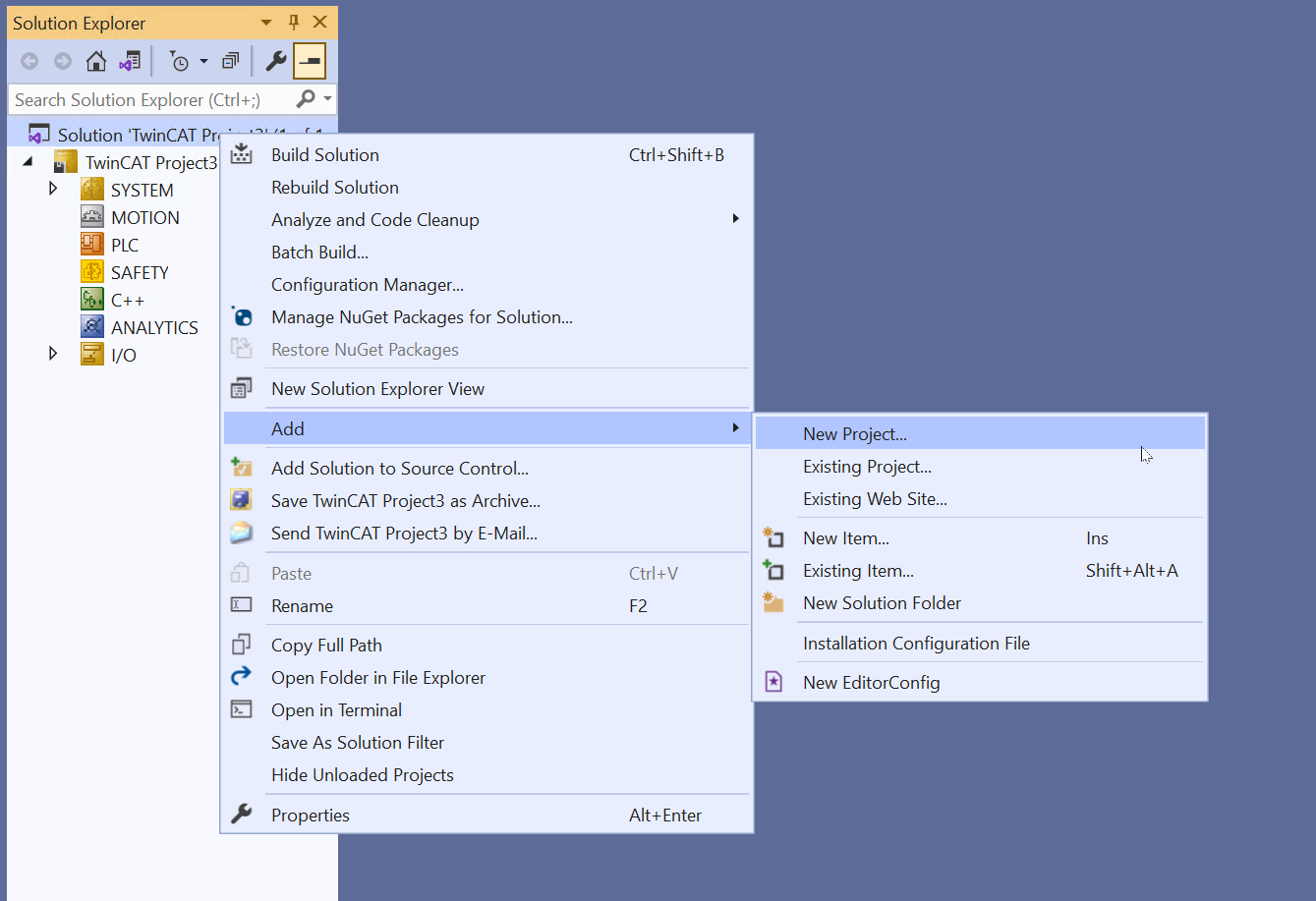

TwinCATプロジェクトに新しいDatabase プロジェクトを追加するため、Add>New Projectをクリックします。

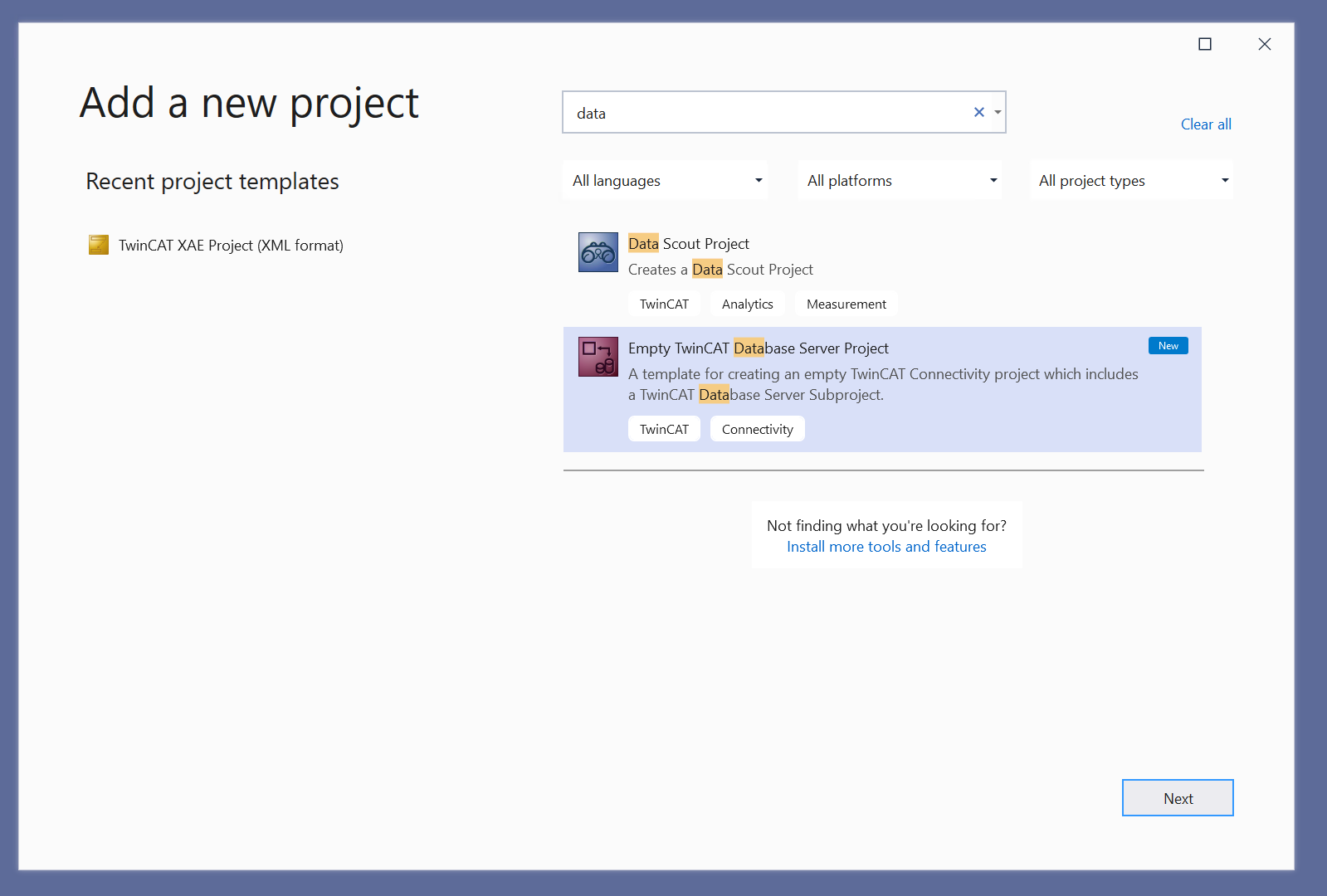

Empty TwinCAT Dataase Server Projectを選び、Next>進みます。

Data Server Project名を入力し、Createでプロジェクトを作成しましょう。

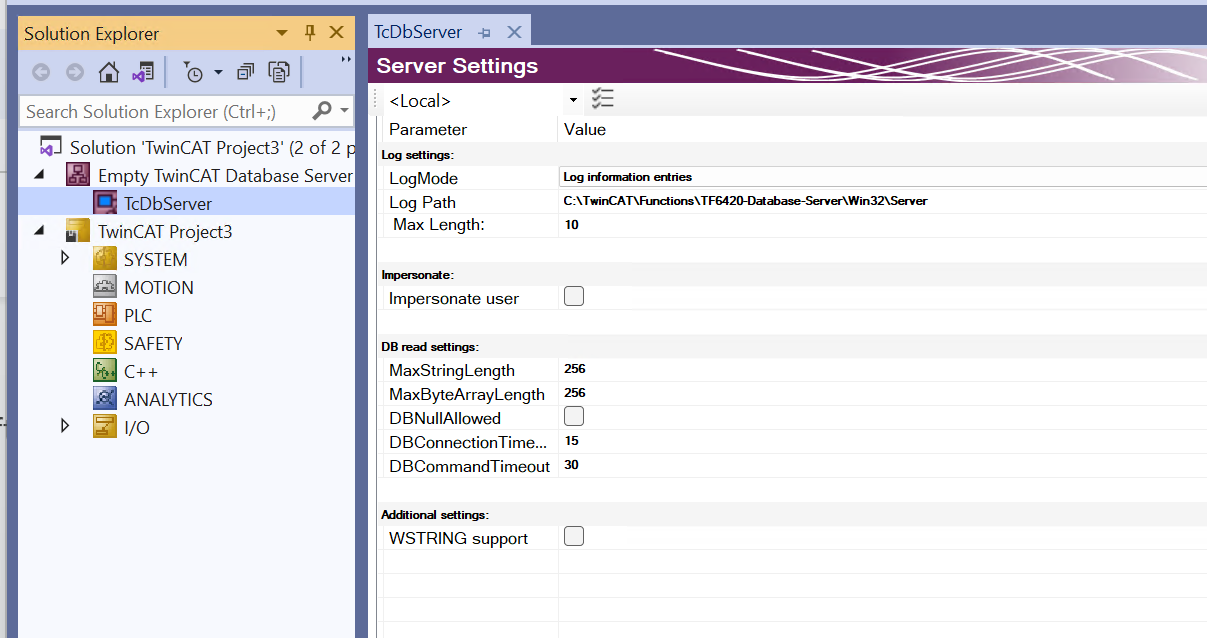

Done!

Add New Database Configuration

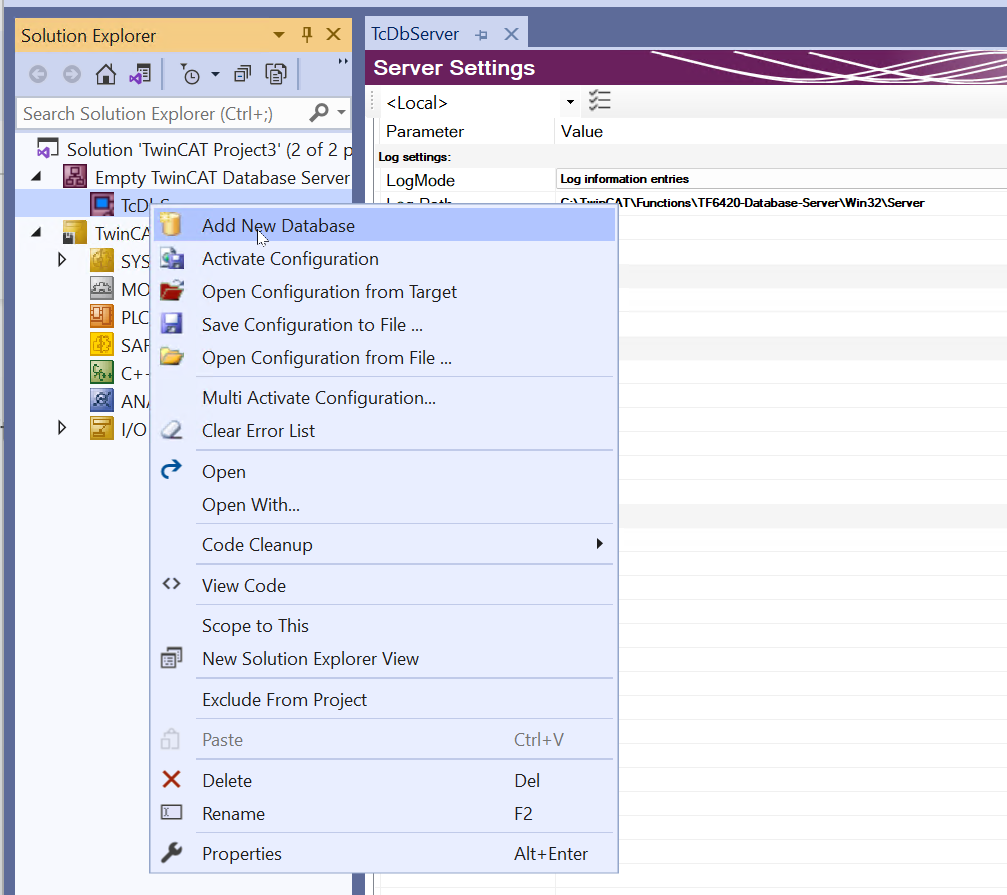

新しいデータベースを追加するため、Add New Databaseをクリックします。

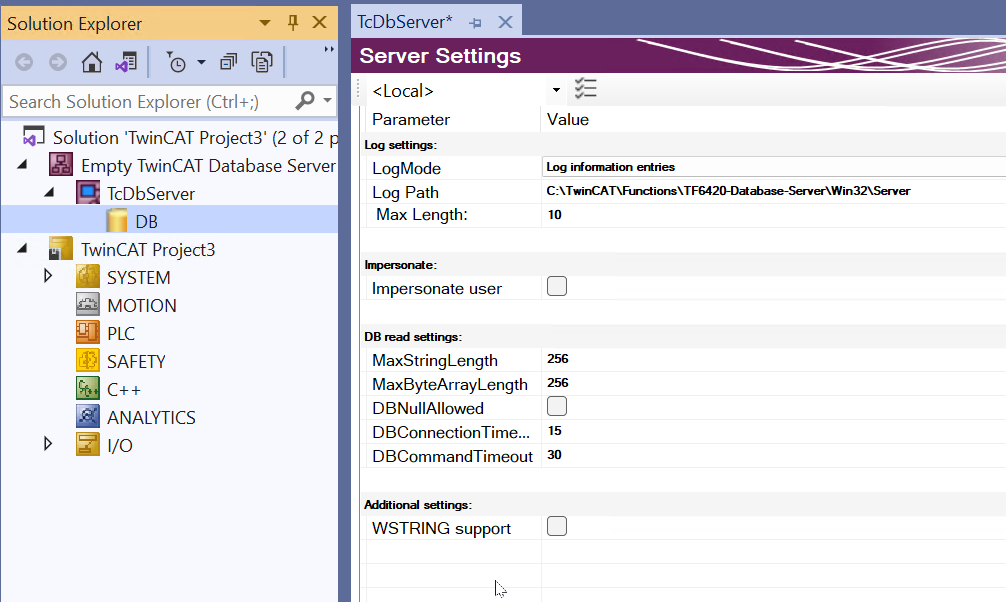

Done!新しいDB Configurationが追加されました。

Configure DB

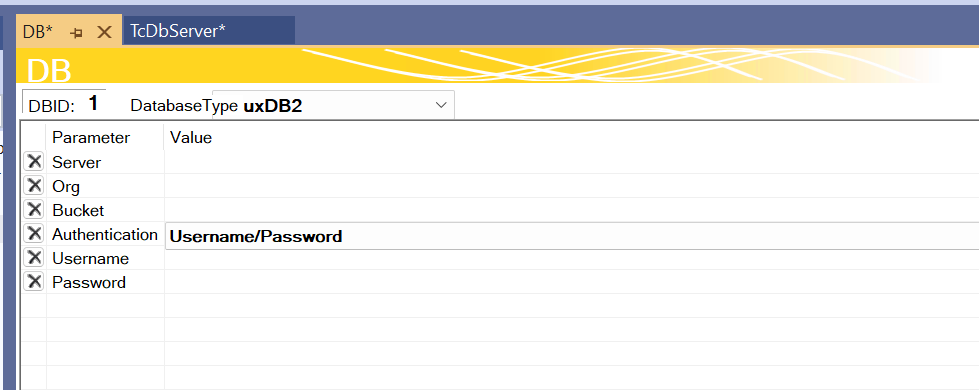

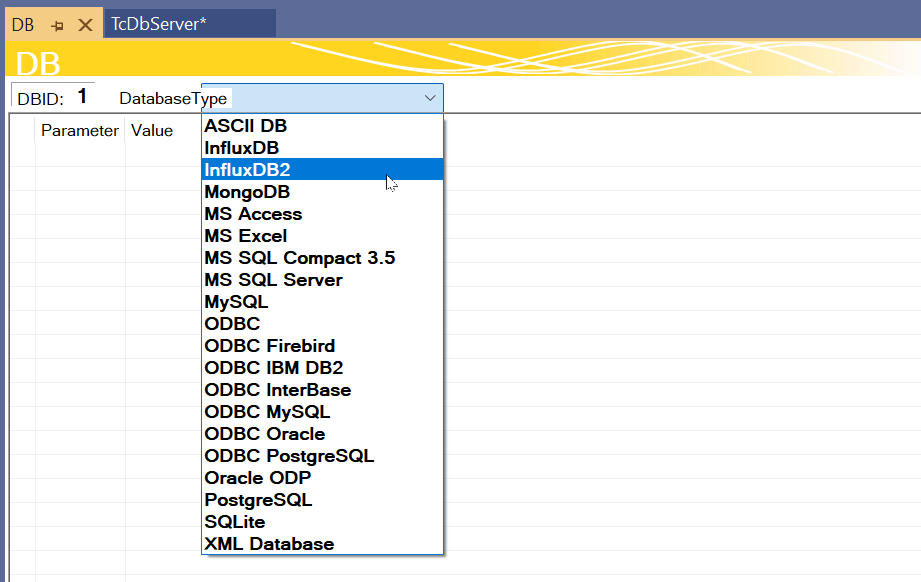

Database TypeをInfluxDB2に設定します。

InfluxDB2に関連する設定が表示されました。注意するのは接続設定をやってる最中に別のDatabase Typeを設定すると、元の設定が消えてしまいます。

Server

ServerはctrlX OSのIPアドレスになります。

Org

Organizationは先程ctrlX InfluxDBで初期設定したOrganization名になり、今回は”mana”です。

Bucket

Bucket名は先程ctrlX InfluxDBで初期設定したBucket名になり、今回は”mainBucket”です。

Authentication

Authenticationは”Token”に設定し、InfluxDBにアクセスするときに必要な認証キーを貼り付けます。

Check

最後はCheckボタンをクリックし通信テストを行います。

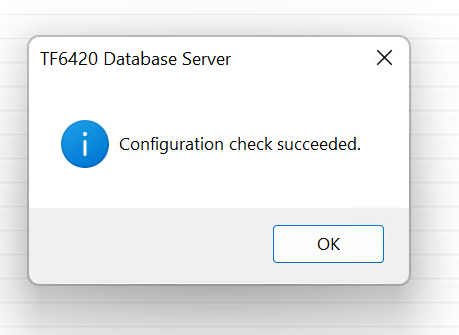

Done!TwinCAT3とctrlX InfluxDB Appと接続できます。

Check Sql Query Editor

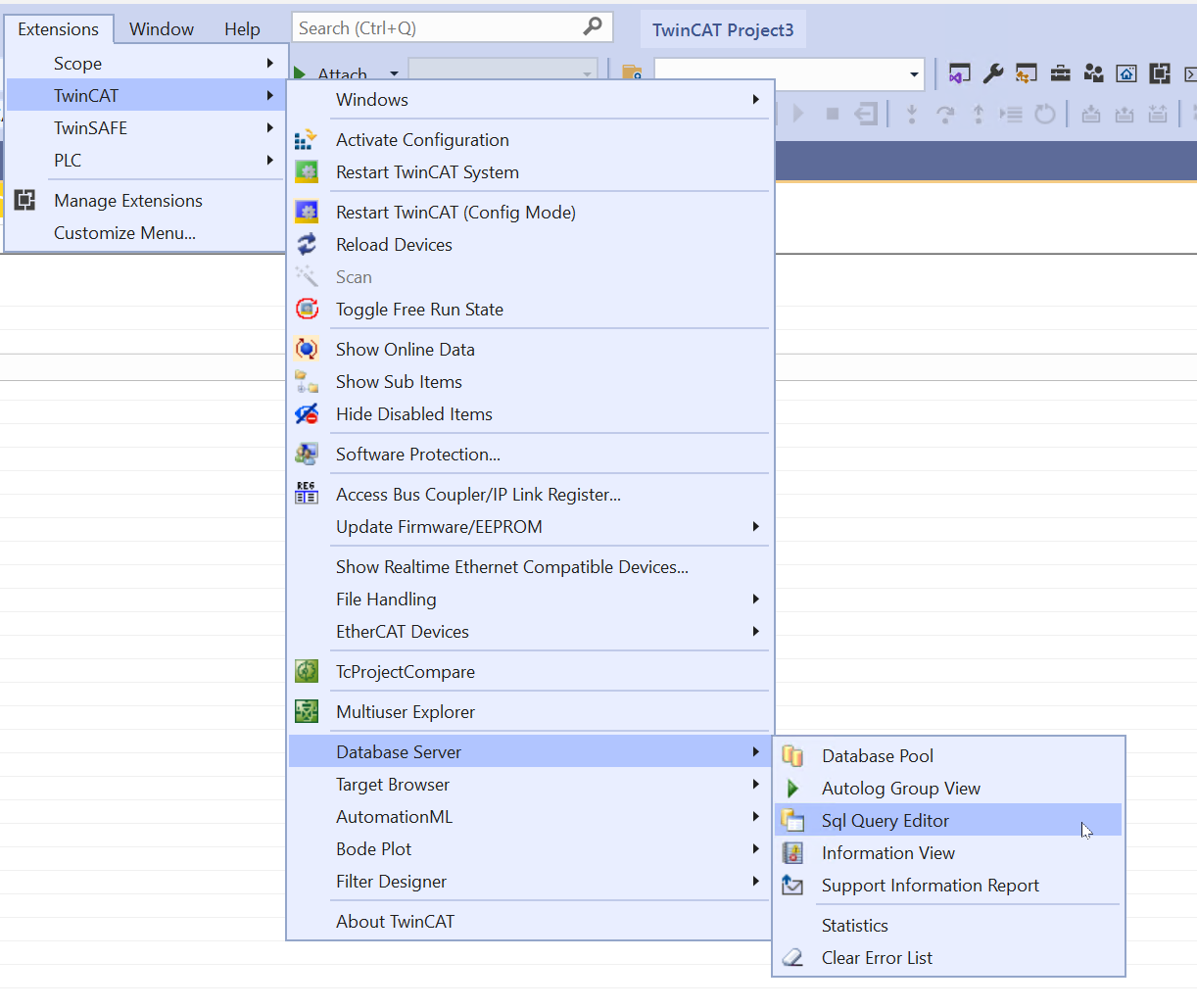

実際プログラムを作成する前に、TwinCAT TF6420のSql Query Editorツールを使ってctrlX InfluxDB Appのデータベースの中身を覗いてみます。

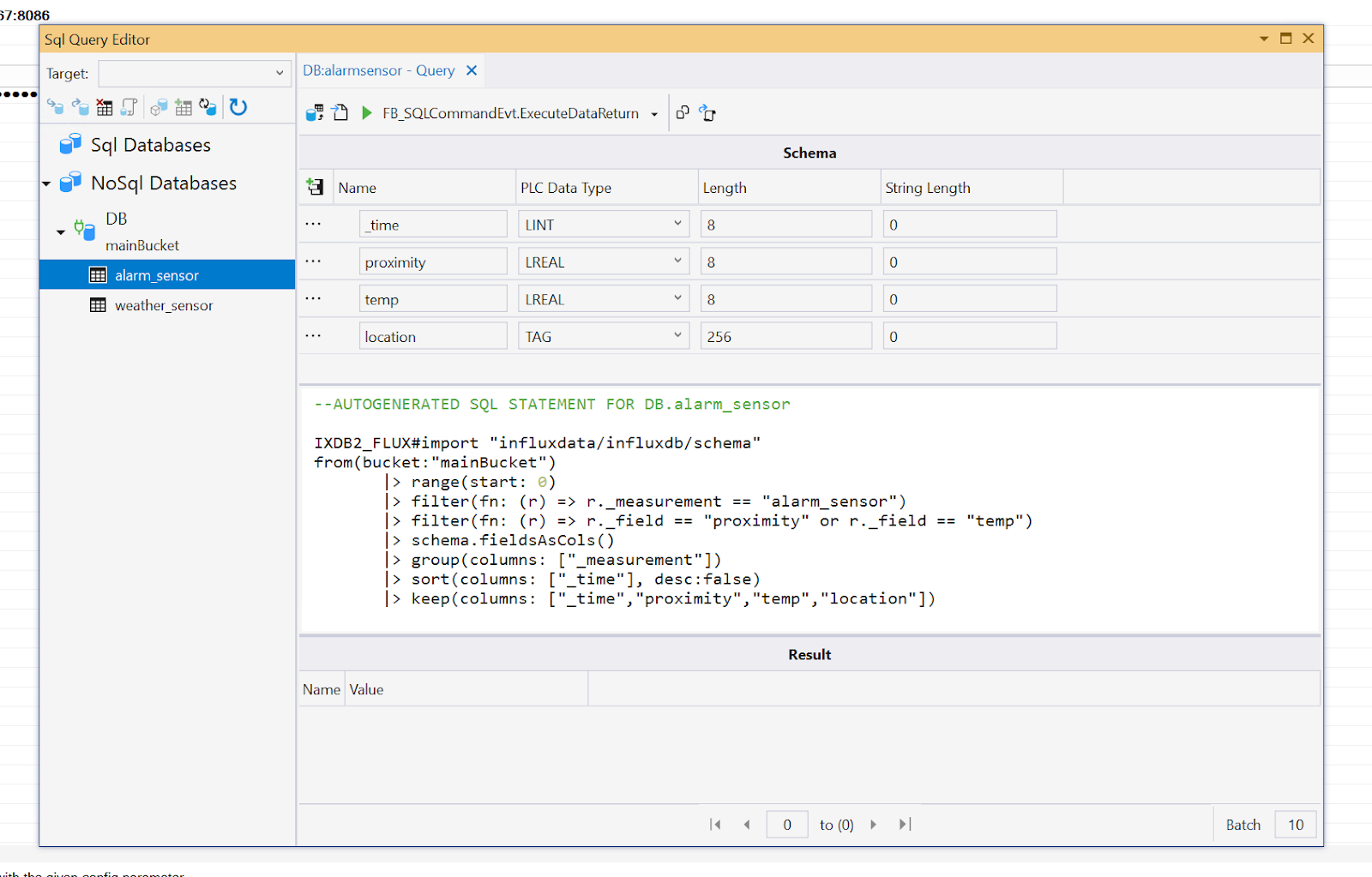

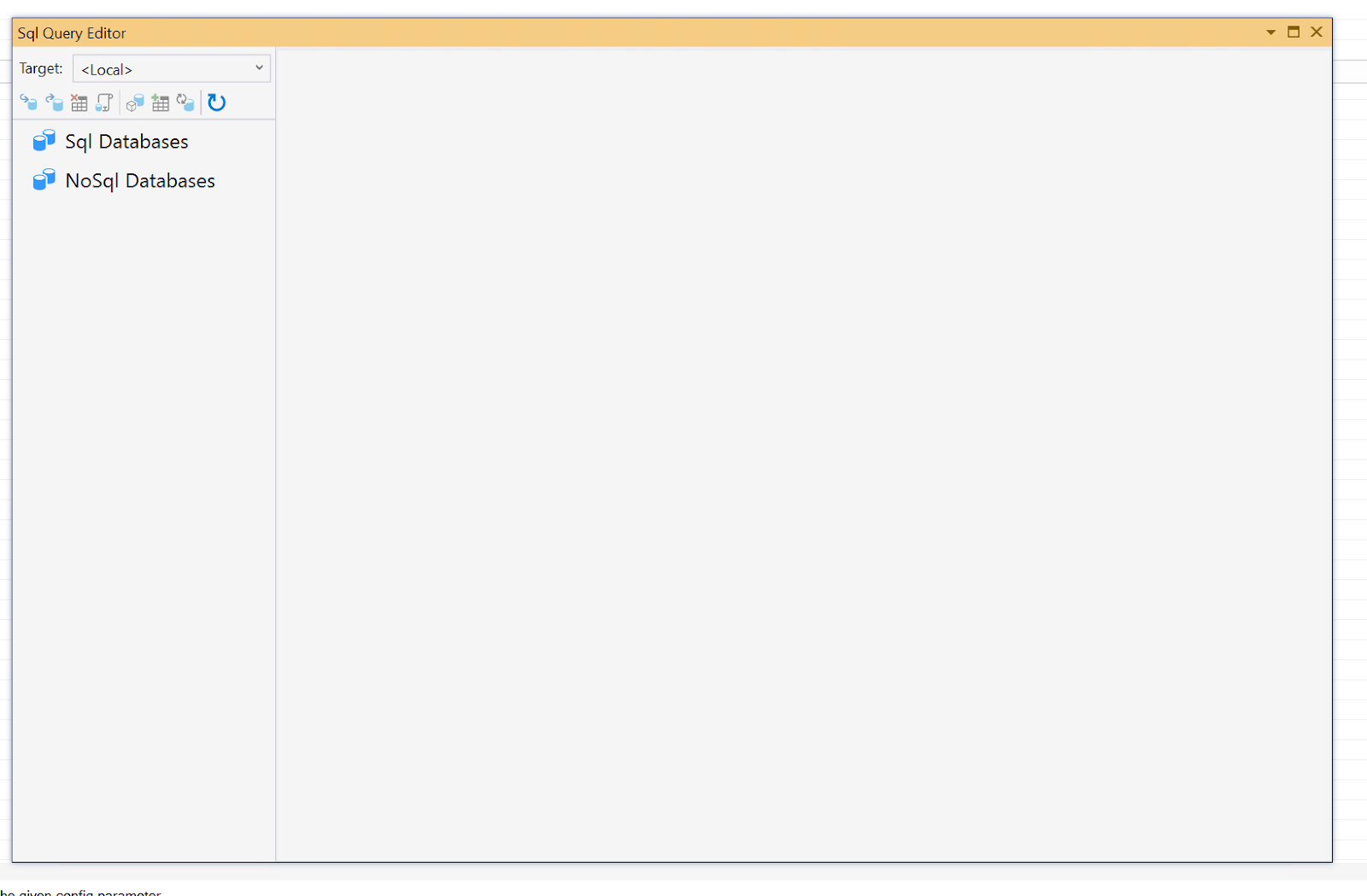

こちらはTF6420のSql Query Editorツール画面です。

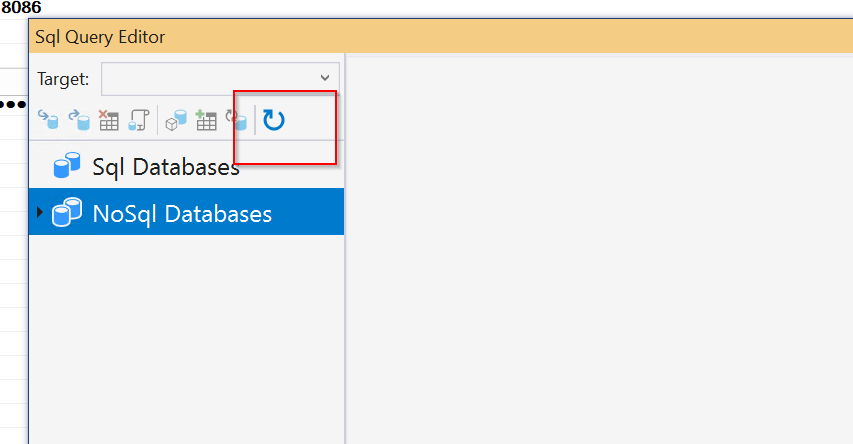

Reflesh ボタンをクリックします。

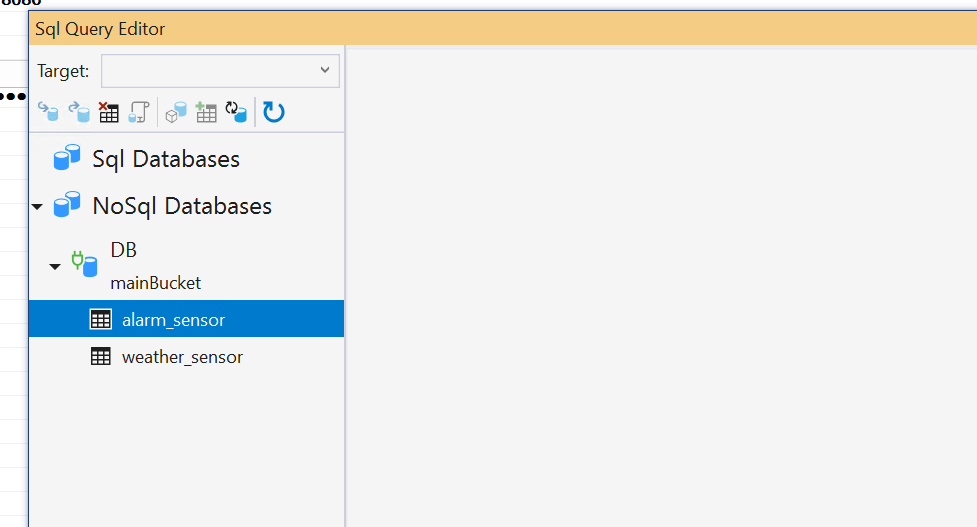

先程Node-Redで送信した時系列データがありました。

右クリック>QueryでctrlX InfluxDB AppにQueryを送信してみます。

DefaultではTF6420のSql Query EditorはQueryもすでに生成してくれます。

Queryの中身を確認し、FB_SQLCommandEvt.ExecuteDataRetrunをクリックします。

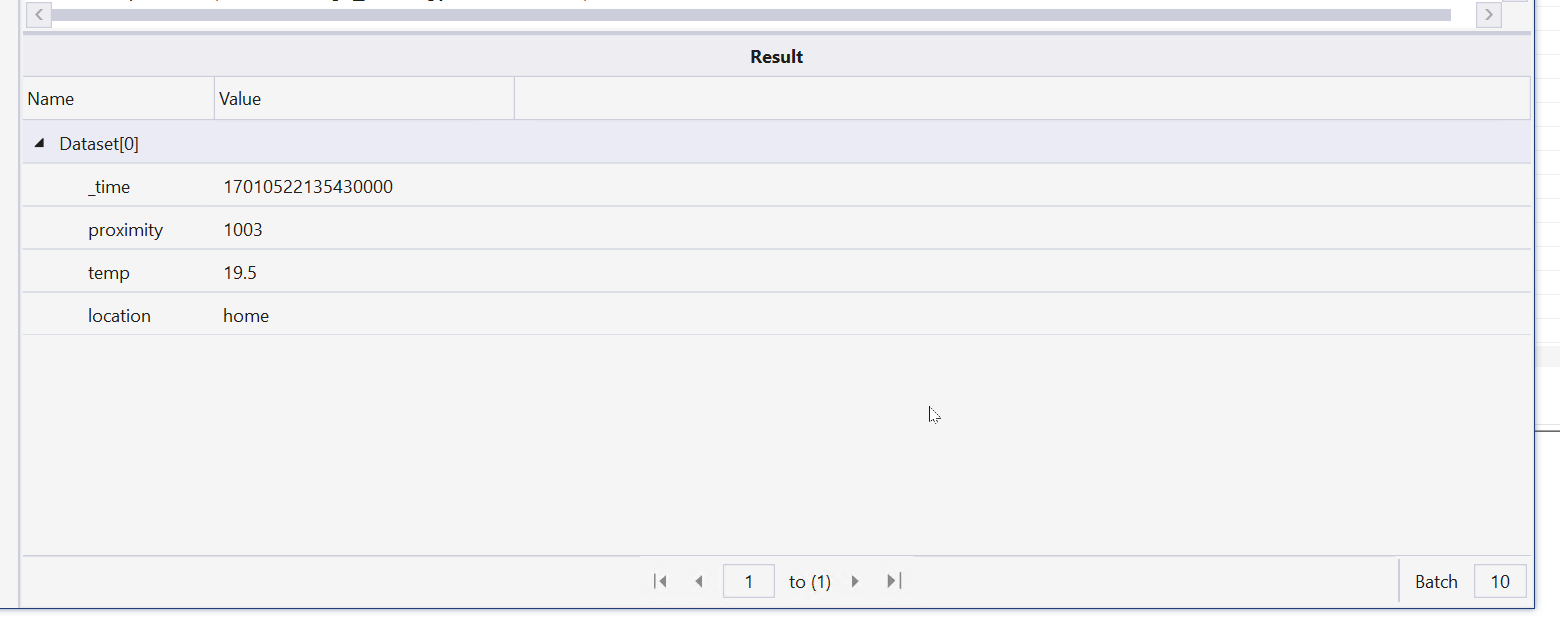

Done!!InfluxDB AppからデータがReturnしました。

DUT

T_QueryOptionTimeSeriesDB_Insert

こちらは時系列データベースにデータを書き込むための構造体であり、構造体の配列はシンボルで指定できます。個々の配列要素は、データベース内で独自のTimeStampを持つRowとしてマッピングされ、開始タイムスタンプとデータセット間のタイムサイクルを指定して生成される。

TYPE T_QueryOptionTimeSeriesDB_Insert
STRUCT
pSymbol : PVOID;
cbSymbol : UDINT;
sDataType : STRING;
nDataCount : UDINT := 1;
sTableName : T_MaxString;
nCycleTime : UDINT := 100000;
nStartTimestamp : ULINT := 0;
END_STRUCT
END_TYPE

Variable	Type	Descirption
pSymbol	POINTER TO BYTE	データベースに書き込まれるSymbol Pointer
cbSymbol	UDINT	指定されたSymbol Pointerの長さ
sDataType	STRING	指定されたSymbol名
nDataCount	UDINT	転送された配列のデータセット数
sTableName	T_MaxString	テーブルと同等の名称
nCycleTime	UDINT	データセットの時間間隔
nStartTimestamp	ULINT	TwinCAT時間での最初のデータセットのタイムスタンプ： 1601年1月1日からの100 ns間隔。

Function Block

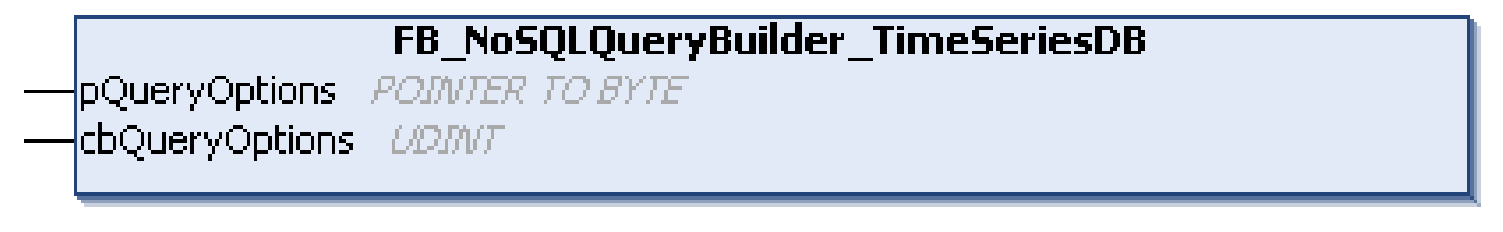

FB_NoSQLQueryBuilder_TimeSeriesDB

こちらはTimeSeries データベースのQueryを定義するためのFunction Blockで、Queryは Function BlockFB_NoSQLQueryEvt 経由で送信します。

VAR_INPUT

Variable	Type	Descirption
pQueryOption	POINTER TO BYTE	Query Optionsのアドレスを指定する
cbQueryOptions	UDINT	Query Optionsの長さ

Tc3_Eventlogger

TwinCAT3(4022.20)以後ではDatabase Server TF6420はTwinCAT3 Eventloggerに対応できるようになりました。これにより、インタフェースを介してFunction Blockの詳細を読み出すことができます。

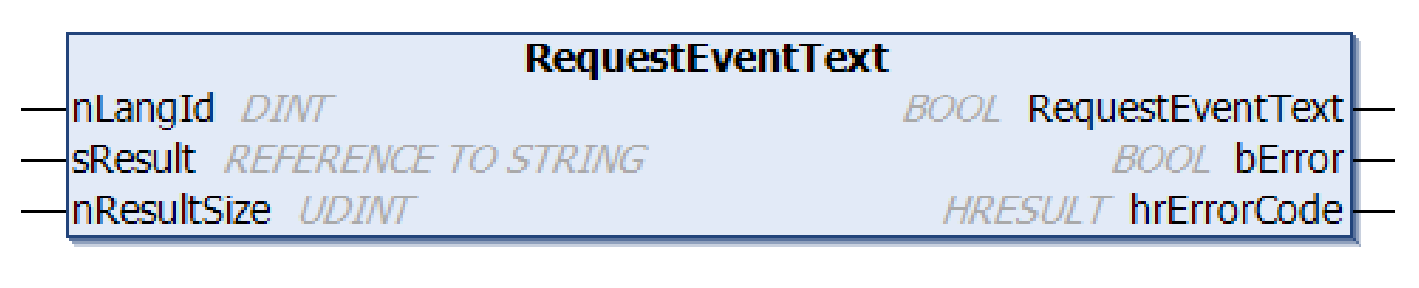

RequestEventText

このMethodはイベントテキストを返します。

VAR_INPUT

Variable	Type	Descirption
nLangId	DINT	イベントの言語を指定します、1033＝英語です。
sResult	REFERENCE TO STRING	イベントテキストを格納先の変数サイズ(Bytes単位)

VAR_OUTPUT

Variable	Type	Descirption
bError	BOOL	TRUE=エラーある
hrErrorCode	HRESULT	S_OK=Method実行OK

Return

Variable	Type	Descirption
RequestTextEvent	BOOL	TRUE=実行完了

Program

こちらは実際のプログラムです。

PROGRAM MAIN
VAR

State: E_DbLogState;
bWriting: BOOL;

dbid: UDINT := 1;

//Queryparameter
QueryOption_TSDB_Insert : T_QueryOptionTimeSeriesDB_Insert;
//api
fbNoSQLQueryBuilder_TimeSeriesDB : FB_NoSQLQueryBuilder_TimeSeriesDB;
//execute queries
fbNoSqlQueryEvt : FB_NoSQLQueryEvt(sNetID := ”, tTimeout := T#15S);

// databuffer for 1 second with 10 ms time delta
Data: ARRAY[1..100] OF DUT_Data;

// error handling helper values
TcResult: Tc3_Database.I_TcMessage;
bError: BOOL;
sErrorMessage: STRING(255);

i: INT;
rand : DRAND;
nrand: LREAL;
TON:TON;
END_VAR

FOR i := 1 TO 100 BY 1 DO
rand();
nrand := rand.Num*5.0;
Data[i].Direction := 240.328 + nrand;
Data[i].Speed := 1200.3292 + nrand;
Data[i].Power := 1500.1975 + nrand;
Data[i].ID := ‘Unit13’;
END_FOR

TON(
IN:=State = E_DbLogState.idle AND bWriting
,PT:=T#1S
);

CASE State OF

E_DbLogState.idle:
IF TON.Q THEN
//bWriting := FALSE;
State := E_DbLogState.init;
END_IF

E_DbLogState.init:
fbNoSQLQueryBuilder_TimeSeriesDB.pQueryOptions := ADR(QueryOption_TSDB_Insert);
fbNoSQLQueryBuilder_TimeSeriesDB.cbQueryOptions := SIZEOF(QueryOption_TSDB_Insert);

QueryOption_TSDB_Insert.sTableName := ‘ServoMeasurement’;
QueryOption_TSDB_Insert.sDataType := ‘DUT_DATA’;
QueryOption_TSDB_Insert.pSymbol := ADR(Data);
QueryOption_TSDB_Insert.cbSymbol := SIZEOF(Data);
QueryOption_TSDB_Insert.nDataCount := 100;
QueryOption_TSDB_Insert.nStartTimestamp := F_GetSystemTime();
QueryOption_TSDB_Insert.nCycleTime := 10000; // (in 100 ns)
State := E_DbLogState.writing;

E_DbLogState.writing:
IF fbNoSqlQueryEvt.Execute(
hDBID:=dbid
,iNoSQLQueryBuilder:=fbNoSQLQueryBuilder_TimeSeriesDB
)
THEN
IF fbNoSqlQueryEvt.bError THEN
TcResult := fbNoSqlQueryEvt.ipTcResult;
State := E_DbLogState.error;
ELSE
State := E_DbLogState.idle;
END_IF
END_IF

E_DbLogState.error:
IF TcResult.RequestEventText(
nLangId:=1033
,sResult:=sErrorMessage
,nResultSize:=SIZEOF(sErrorMessage)
)
THEN
TcResult.Send(nTimeStamp:=F_GetSystemTime());
State := E_DbLogState.idle;
bError := TRUE;
END_IF
END_CASE

E_DbLogState.init:

こちらはTwinCATが時系列データベースにQueryを送信するときのOptionsになります。

sTableNameはInfluxDBの_Measurementであり、sDataTypeはTwinCATがプロジェクトの構造体と一致する必要があります。pSymbolはInfluxDBに送信するデータです。

E_DbLogState.init:
fbNoSQLQueryBuilder_TimeSeriesDB.pQueryOptions := ADR(QueryOption_TSDB_Insert);
fbNoSQLQueryBuilder_TimeSeriesDB.cbQueryOptions := SIZEOF(QueryOption_TSDB_Insert);

QueryOption_TSDB_Insert.sTableName := ‘ServoMeasurement’;
QueryOption_TSDB_Insert.sDataType := ‘DUT_DATA’;
QueryOption_TSDB_Insert.pSymbol := ADR(Data);
QueryOption_TSDB_Insert.cbSymbol := SIZEOF(Data);
QueryOption_TSDB_Insert.nDataCount := 100;
QueryOption_TSDB_Insert.nStartTimestamp := F_GetSystemTime();
QueryOption_TSDB_Insert.nCycleTime := 10000; // (in 100 ns)
State := E_DbLogState.writing;

E_DbLogState.writing

こちらはInfluxDBにQueryを送信するプログラムです。

E_DbLogState.writing:
IF fbNoSqlQueryEvt.Execute(
hDBID:=dbid
,iNoSQLQueryBuilder:=fbNoSQLQueryBuilder_TimeSeriesDB
)
THEN
IF fbNoSqlQueryEvt.bError THEN
TcResult := fbNoSqlQueryEvt.ipTcResult;
State := E_DbLogState.error;
ELSE
State := E_DbLogState.idle;
END_IF
END_IF
