こちらはJTEKTのTOYOPUC NANO 10GX CPUの新しいシリーズのTutorialになります！少し珍しいCPUですが、決して悪いものではありません。最初はツールのインストール・Onlineなどの基本操作から始めます！

さ、はじめよう！

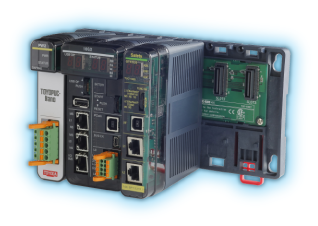

TOYOPUC NANO?

TOYOPUCはJTEKTの新しいCPUシリーズであり、現在主流であるネットワーク(EtherCAT

・EtherNet/IP・CIP Safety(EtherNet/IP・Io-Link)はもちろん、共通プラットホームにより、一般データ、安全データ、ビッグデータ・モーションなどがシームレスにつながる、汎用性高いのが特徴です。

Download Software

TOYOPUC Nano 10GXのプロジェクトを作成するにはPCWin2が必要なので、下記のLinkから最新VersionのPCWin2を入手してください。

https://toyoda.jtekt.co.jp/support/OfcTpSoftwareList.php?series_id=11&q=&gengo=1

Installation

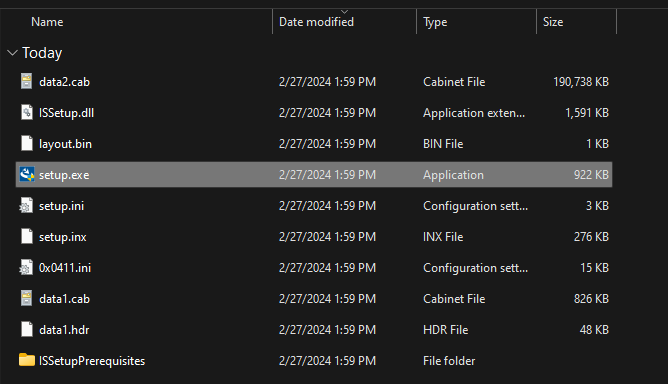

HPからDownloadしたZipを解凍し、setup.exeを起動します。

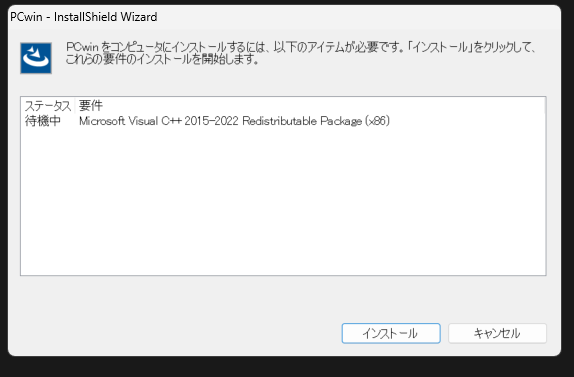

PCWin2に必要なPackageをインストールします。

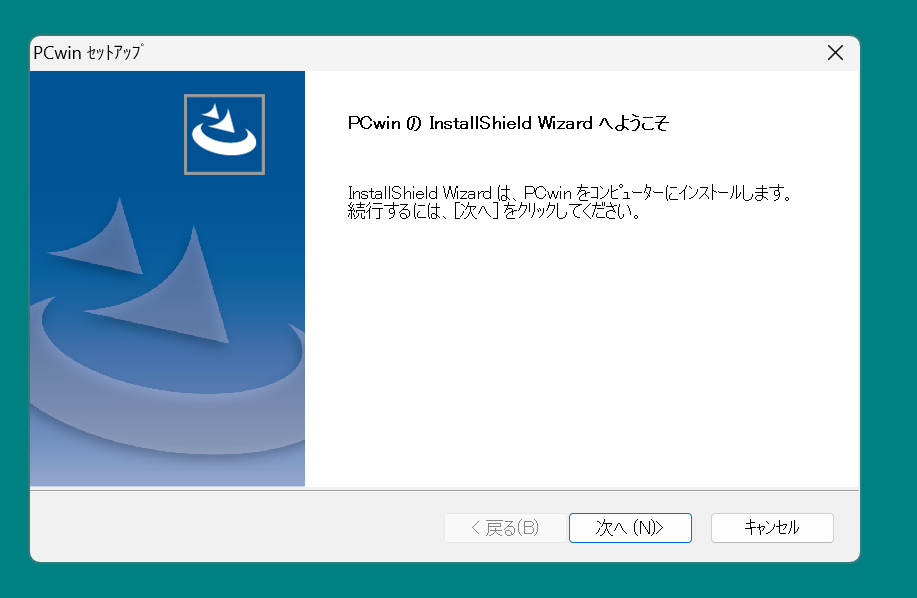

次へに進みます。

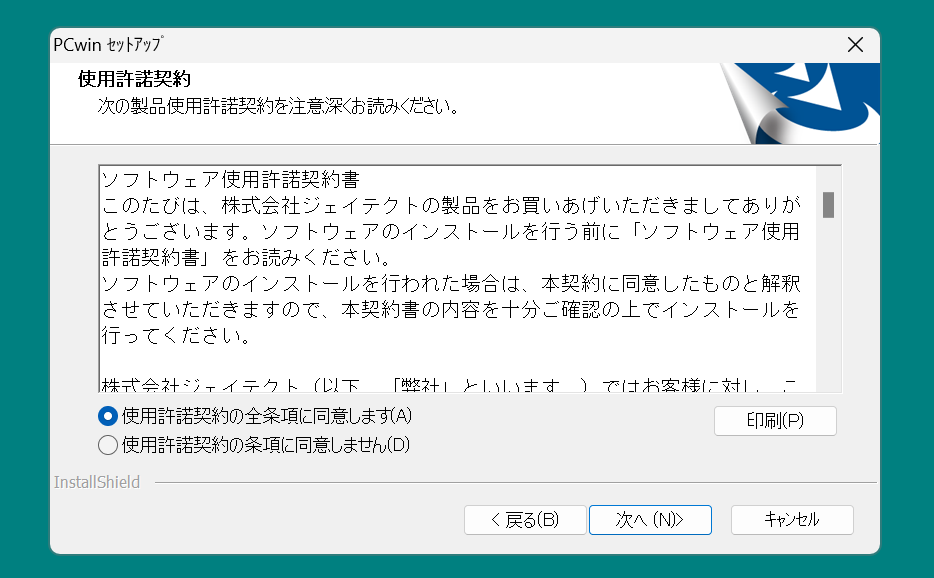

ライセンスを同意し、次へに進みます。

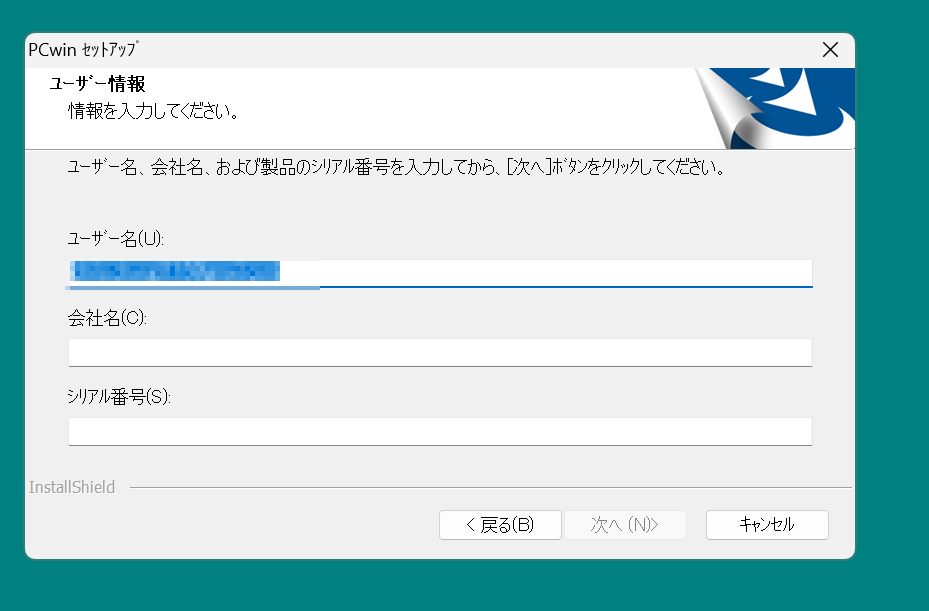

個人情報やシリアル番号を入力し、次へに進みます。

次へに進みます。

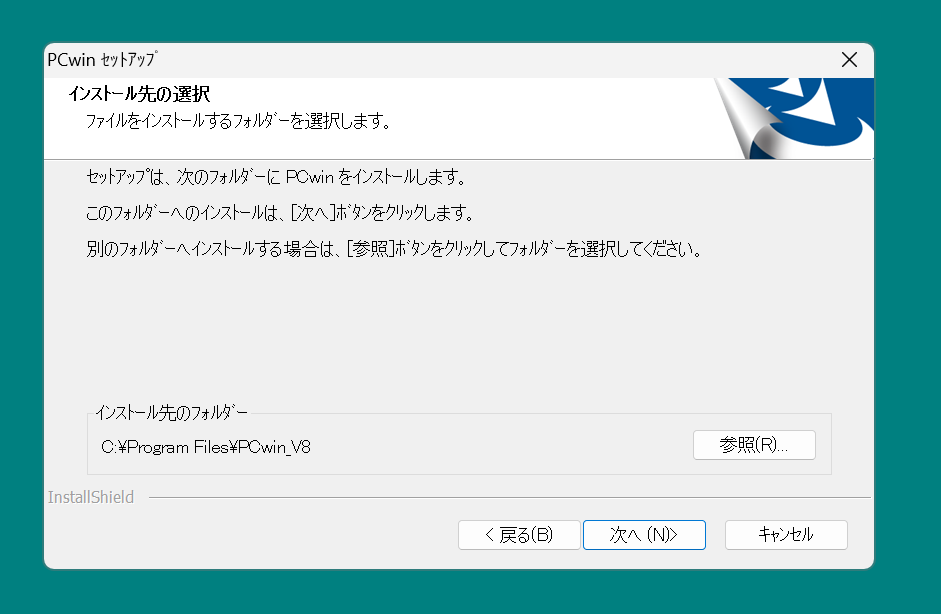

インストールするオプションをCheckし、次へ進みます。

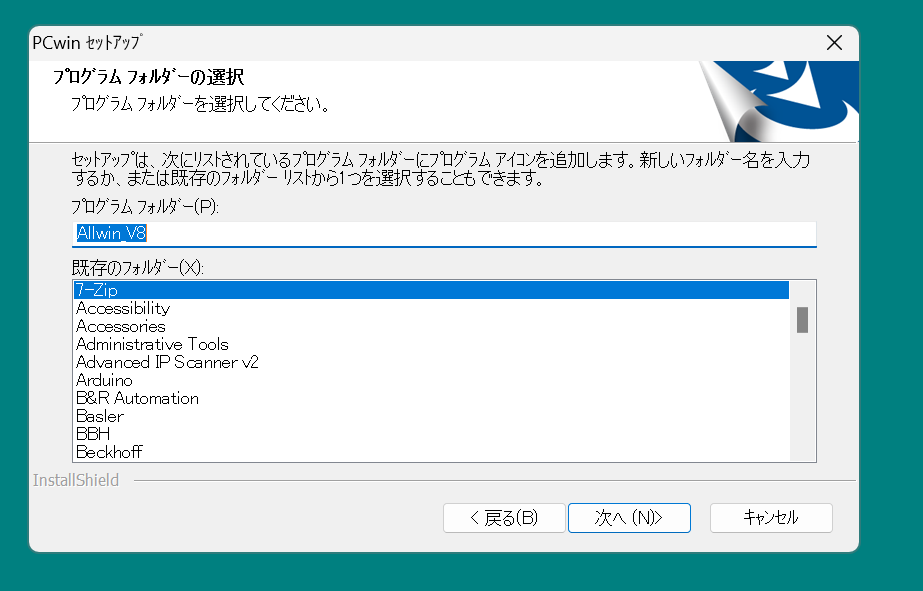

次へをクリックし、先に進みます。

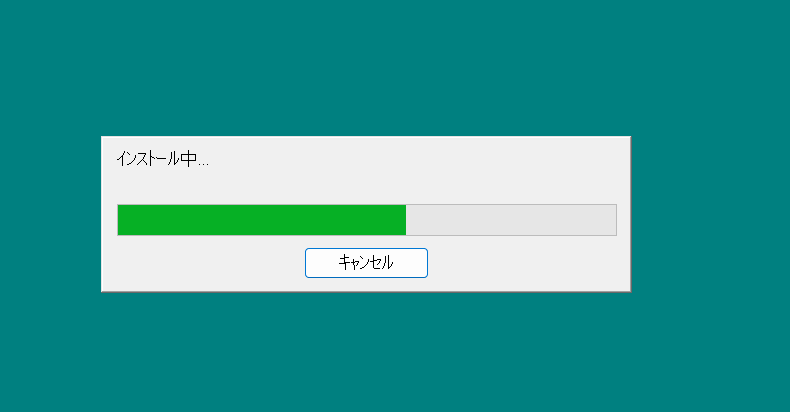

しばらく待ちます…

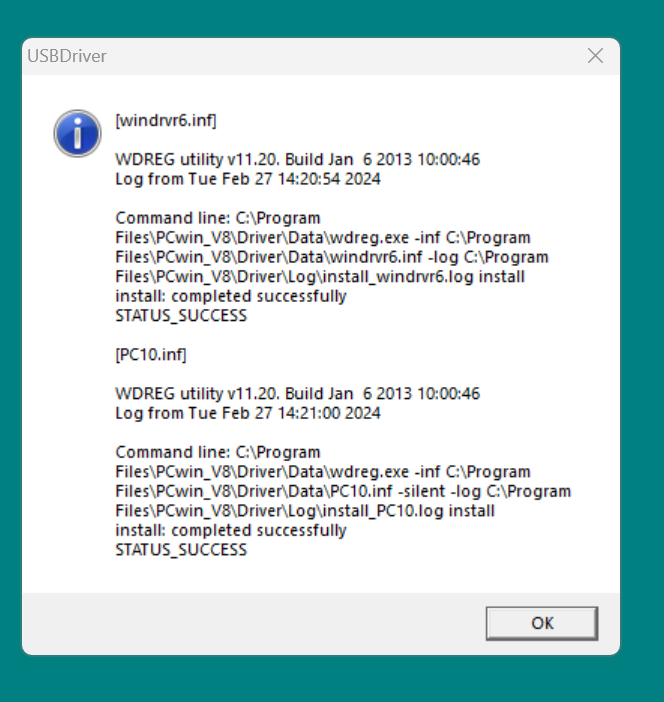

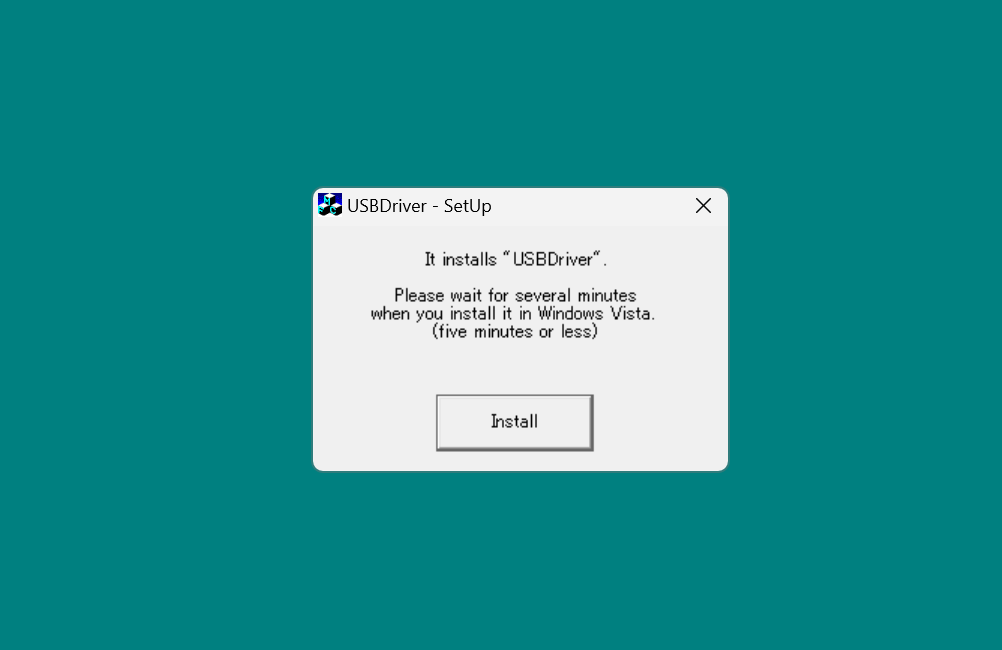

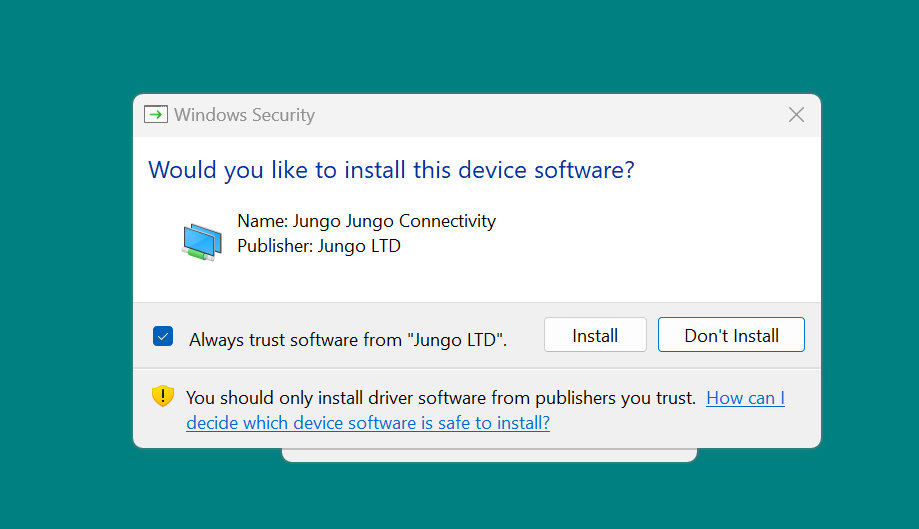

USB Driverのインストール画面が途中に表示されます。

TOYOPUC Nano 10GXと接続するに必要なUSB Driverをインストールしましょう。

Done!

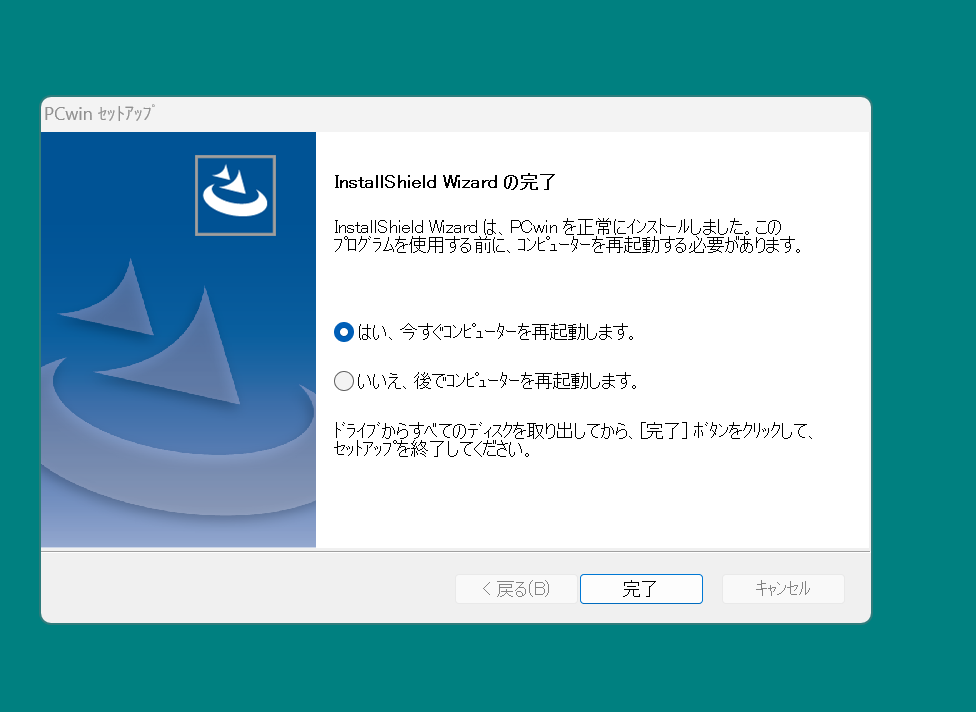

最後はPCを再起動すればOKです。

Start Your Application!

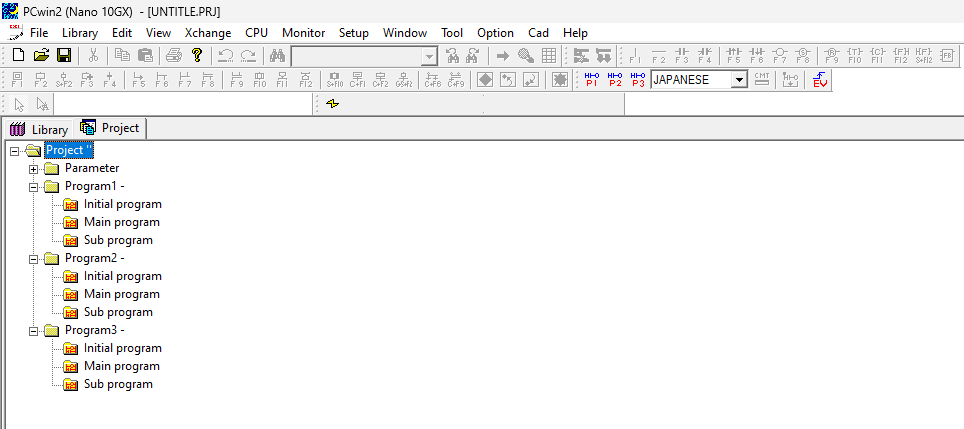

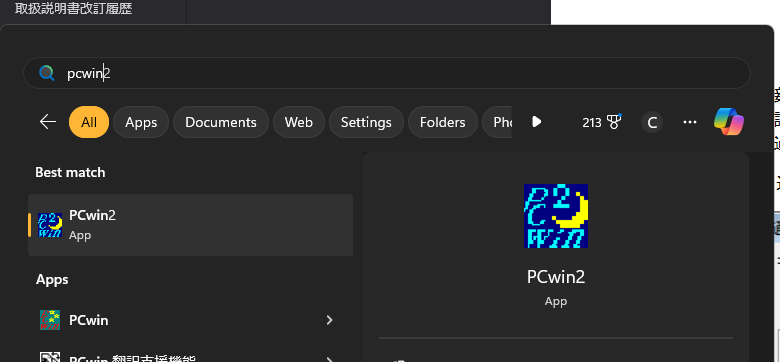

PCWin2を起動します。

こちらはNano 10GXのプロジェクトを作成するソフトウェアです!

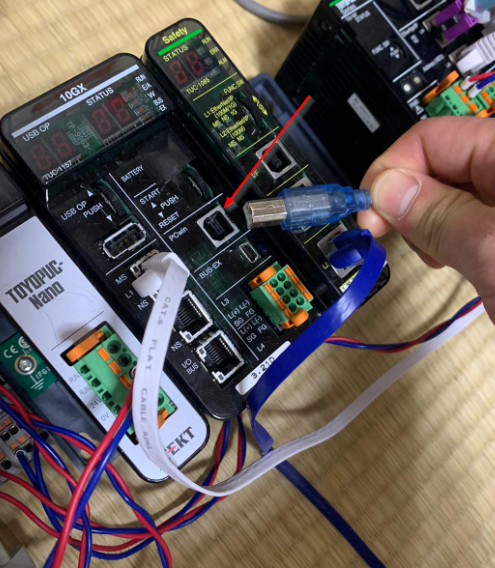

Connect with USB Cable

PCとTOYOPUCとの間をUSBケーブルで繋がりましょう。

Setup Communication Module

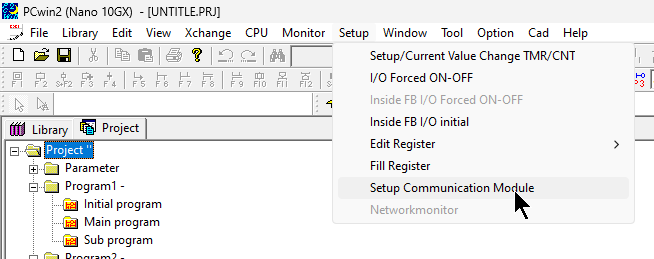

PCとCPU間の通信設定を行うため、Setup>Setup Communicaton Moduleをクリックします。

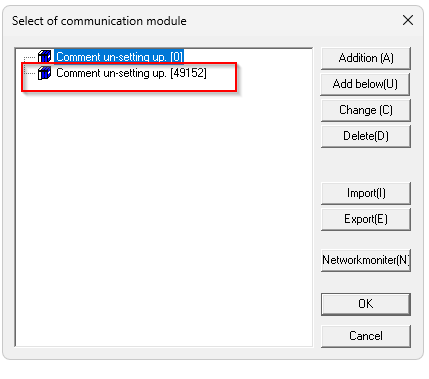

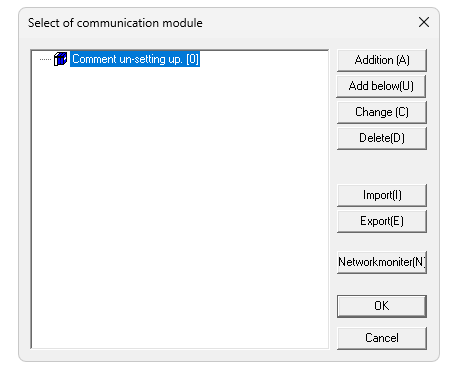

Communication Moduleのセットアップ画面になり、Add Belowで新しい通信設定を追加します。

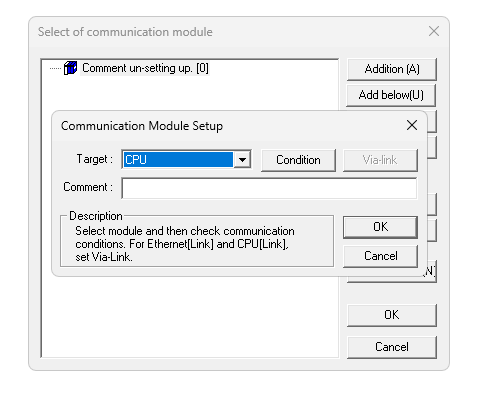

Setup画面が表示されます。

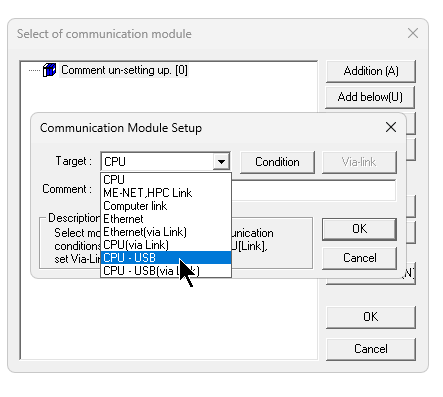

TargetをCPU-USBに変更し、OKでCommunication Moduleを追加します。

Done!

Read your Project 

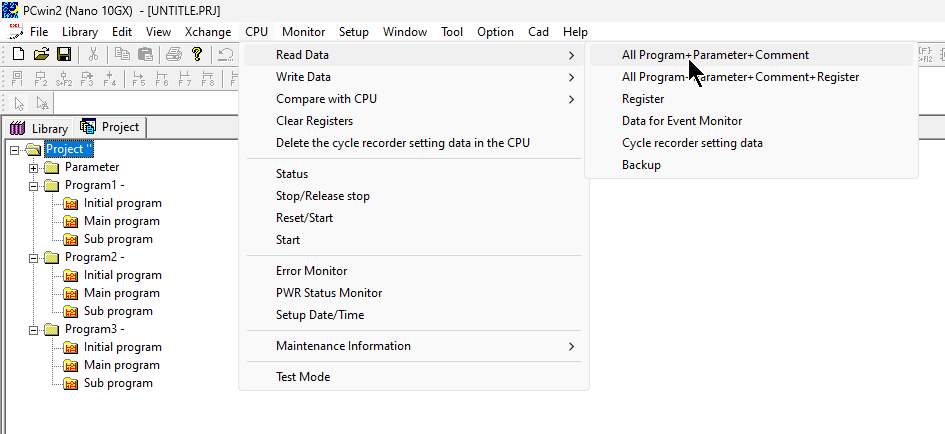

最後はCPU>Read Data>All Program+Parameter+CommentでCPU内に保存されているプロジェクトを読み出します。

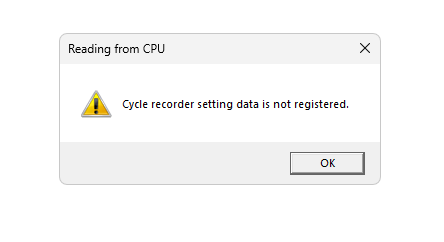

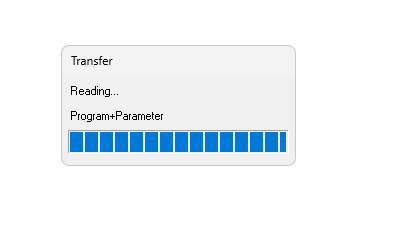

しばらく待ちます…

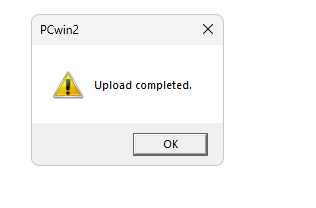

Done!

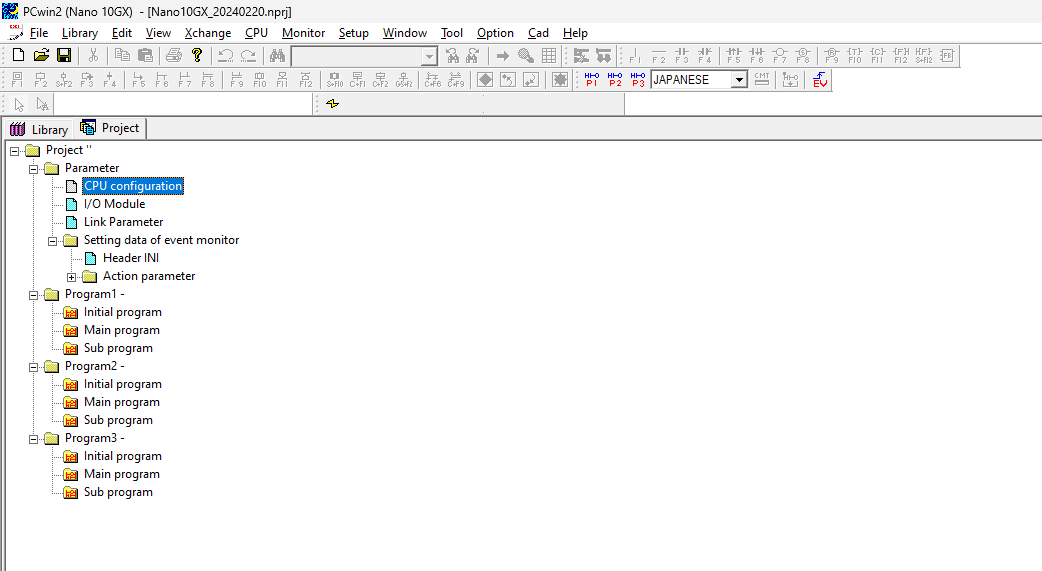

CPU内にあるプロジェクトが読み出しに成功しました！

CPU Configuration

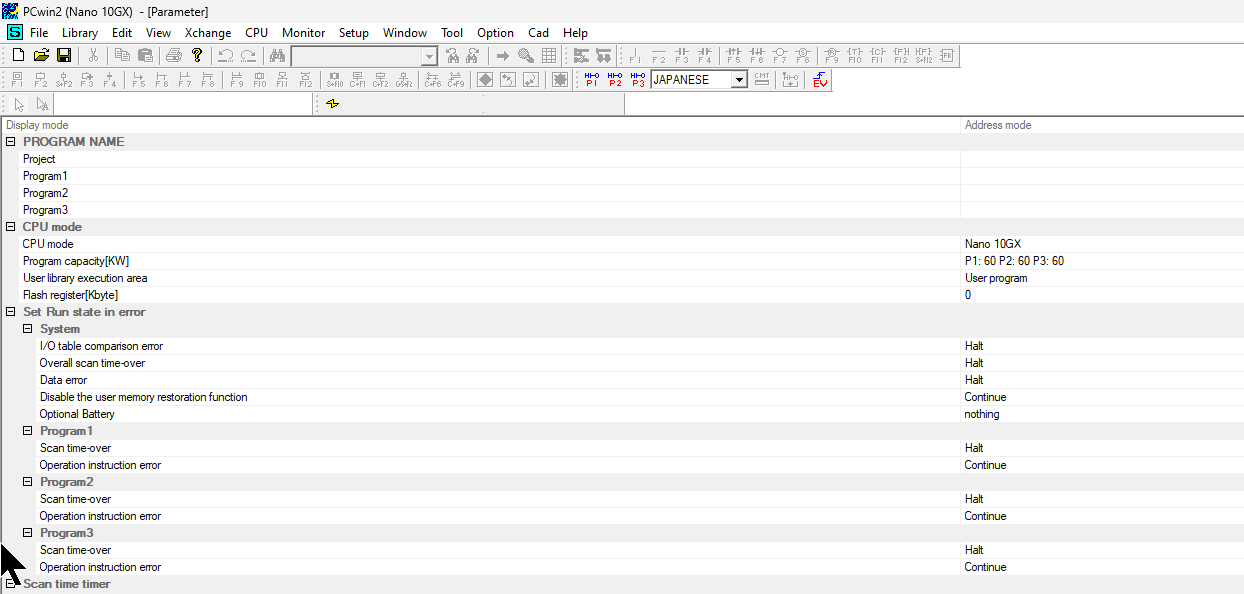

Parameter>CPU Configurationをクリックします。

現在実機であるCPUのConfigurationを確認できます。

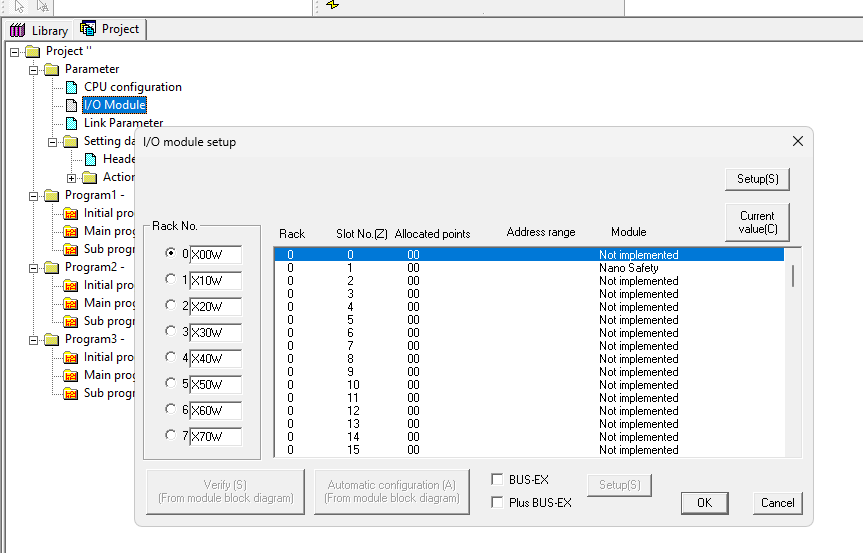

IO Module

また、IO Moduleでは各Slotにインストールされているモジュールの確認を一覧できます。
