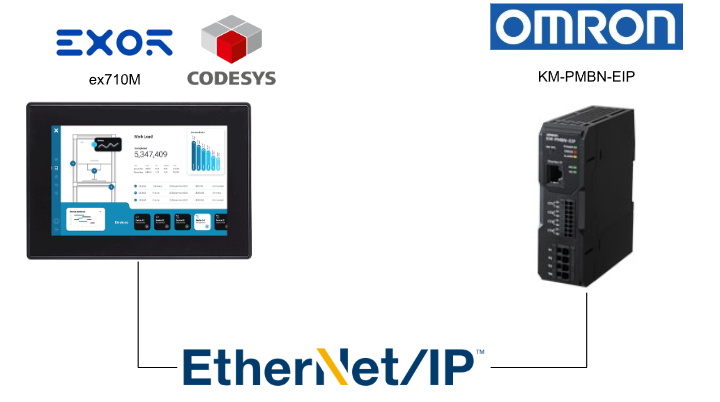

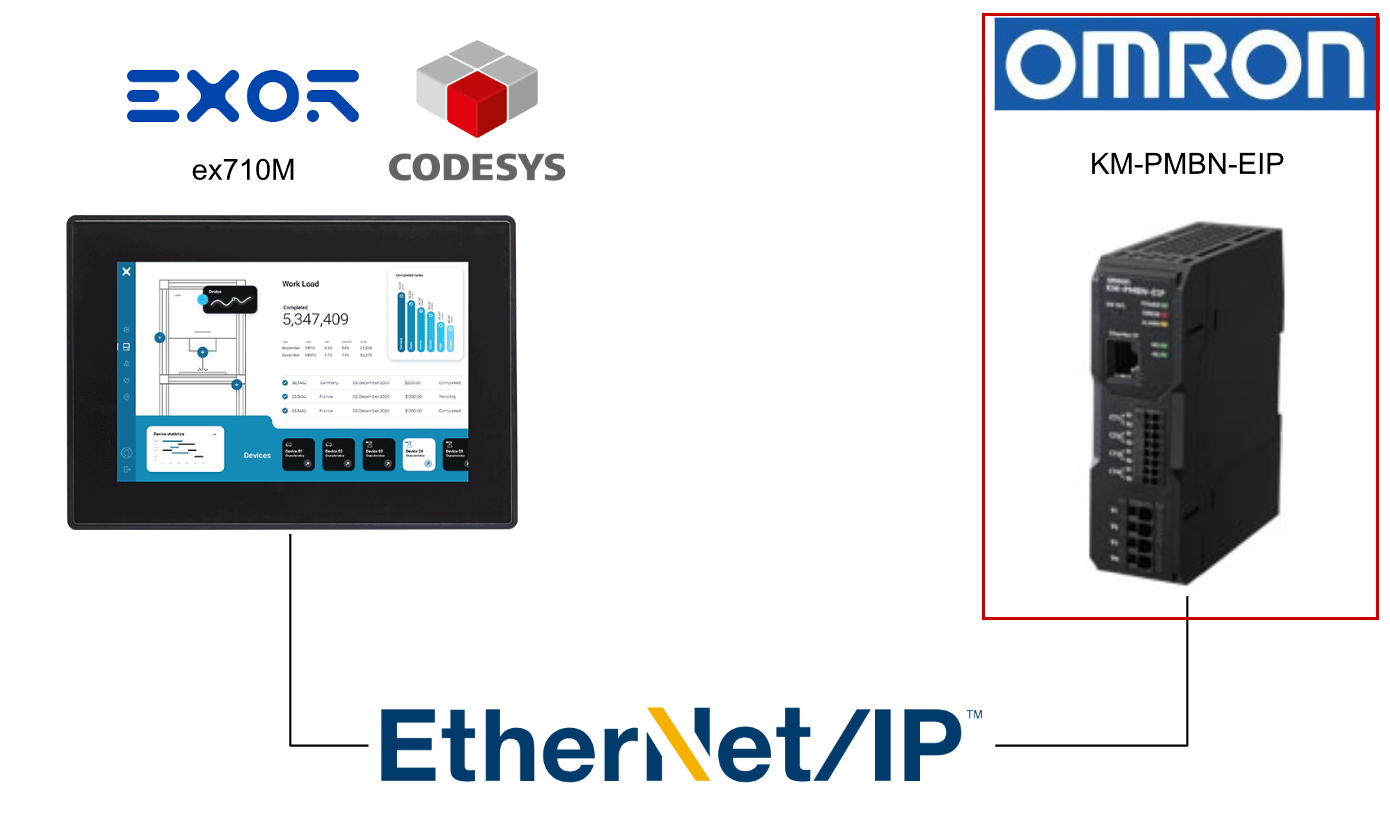

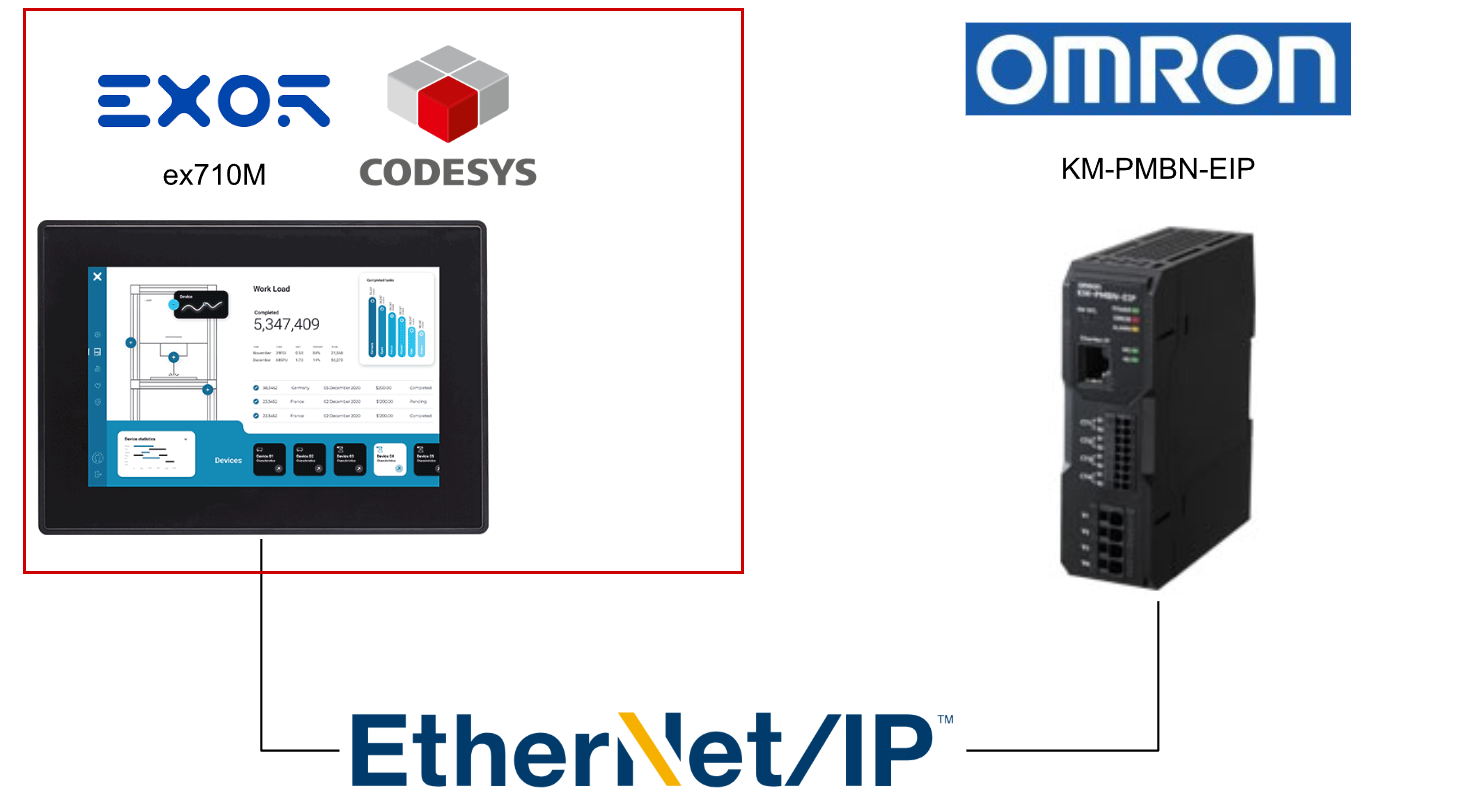

今回の記事ではオムロンの電力モニターKM-PMBN-EIPとCodesys RuntimeをEthernet/IPで接続します。

さ、FAを楽しもう！

前書き

いつも私の技術ブログとYouTubeチャンネルをご覧いただき、心より感謝申し上げます。また、いまFullさん(full＠桜八重 (@fulhause) / X)と共に毎週水曜日の夜にお届けしている「高橋クリス」ラジオ番組を運営しています。

技術は独り占めせず、届けるもの

私たちは工場の生産技術や制御に関する技術情報を、ブログや動画などで無料公開しています。「知識は誰でもアクセスできるべき」という信念のもと、現場で役立つ具体的なノウハウやトラブル事例などを発信してきました。すべて無料で続けているのは、「知らなかったせいで困る人」を少しでも減らしたいからです。

また、もしあなたの現場で…

「このPLCとデバイスの組み合わせ、ちゃんと動くのかな？」
「EtherCAT通信でうまくいかない部分を検証してほしい」
「新しいリモートI/Oを試したいけど社内に検証環境がない」

など、困っている構成や試してみたいアイデアがあれば、ぜひお知らせください。機器の貸出や構成の共有が可能であれば、検証し、記事や動画で発信します（ご希望に応じて匿名対応も可能です）。

支援のかたち

現在、私達の活動はほぼ無償で続けており、記事や動画の制作には、時間と検証環境の整備が必要です。この活動を継続的にコンテンツを提供するためには、皆様の温かいご支援が大変重要です。

メンバーシップ（ラジオの応援）

Fullさんとのラジオをより充実させるための支援プランです。

https://note.com/fulhause/membership/join

Amazonギフトリスト

コンテンツ制作に必要な機材・書籍をリストにしています。

https://www.amazon.co.jp/hz/wishlist/ls/H7W3RRD7C5QG?ref_=wl_share

Patreon（ブログ・動画活動への応援）

月額での小さなご支援が、記事の執筆・検証環境の充実につながります。

https://www.patreon.com/user?u=84249391

Paypal

小さな支援が大きな力になります。

https://paypal.me/soup01threes?country.x=JP&locale.x=ja_JP

知ってたら助かること、届けたいだけです

あなたの応援が、知識の共有をもっと自由で持続可能なものにしてくれます。これからもどうぞよろしくお願いします。

soup01threes*gmail.com

https://x.com/3threes2

技術はひとりじゃもったいない。

KM-PMBN-EIP

今回記事で使用するオムロンのKM-PMBN-EIPは、幅38mmでグローバルの制御盤内向け　Ethernet/IP通信対応電力量モニタです。

配線

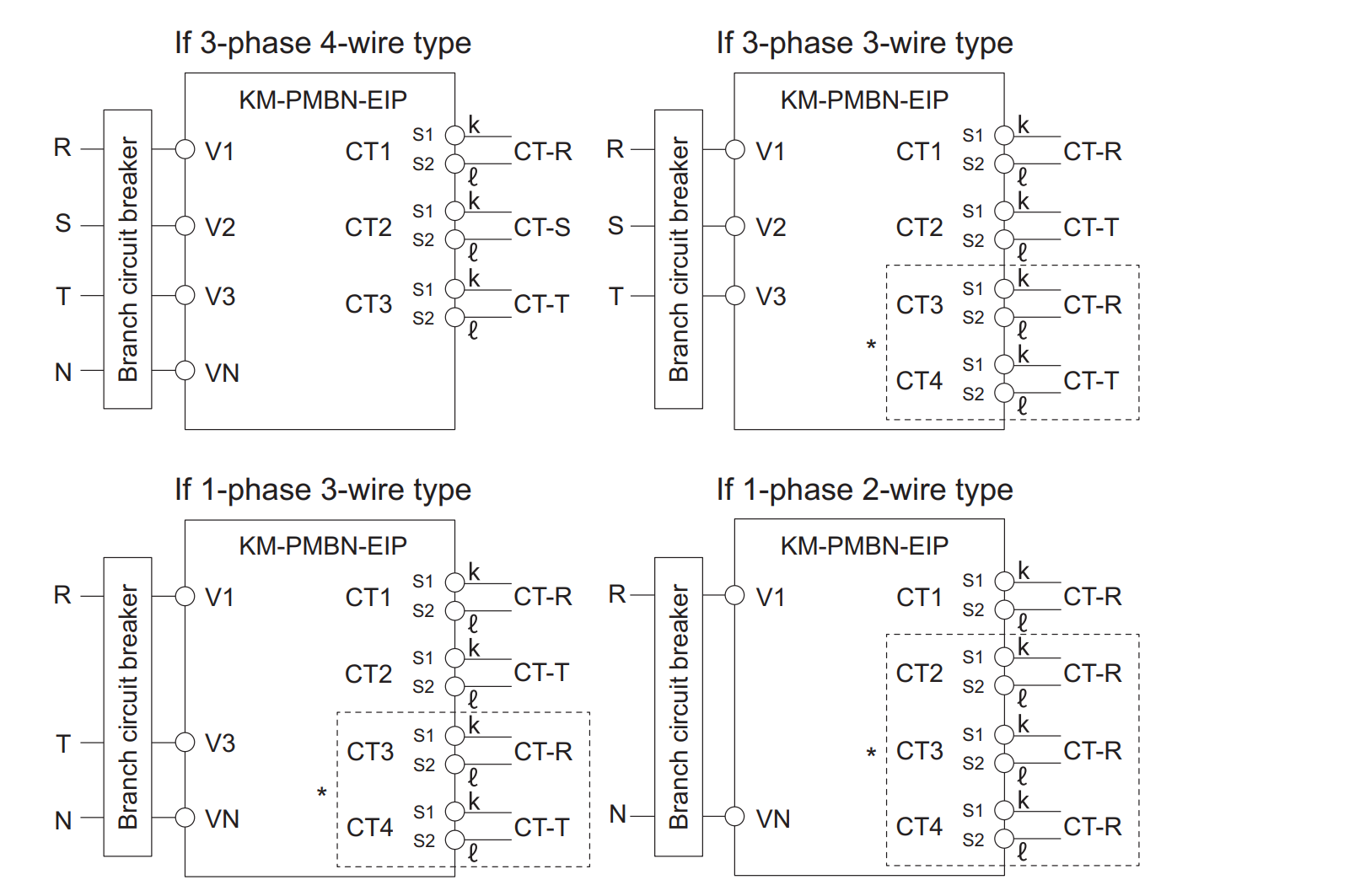

こちらはオムロンのKM-PMBN-EIPの配線例です。

CT

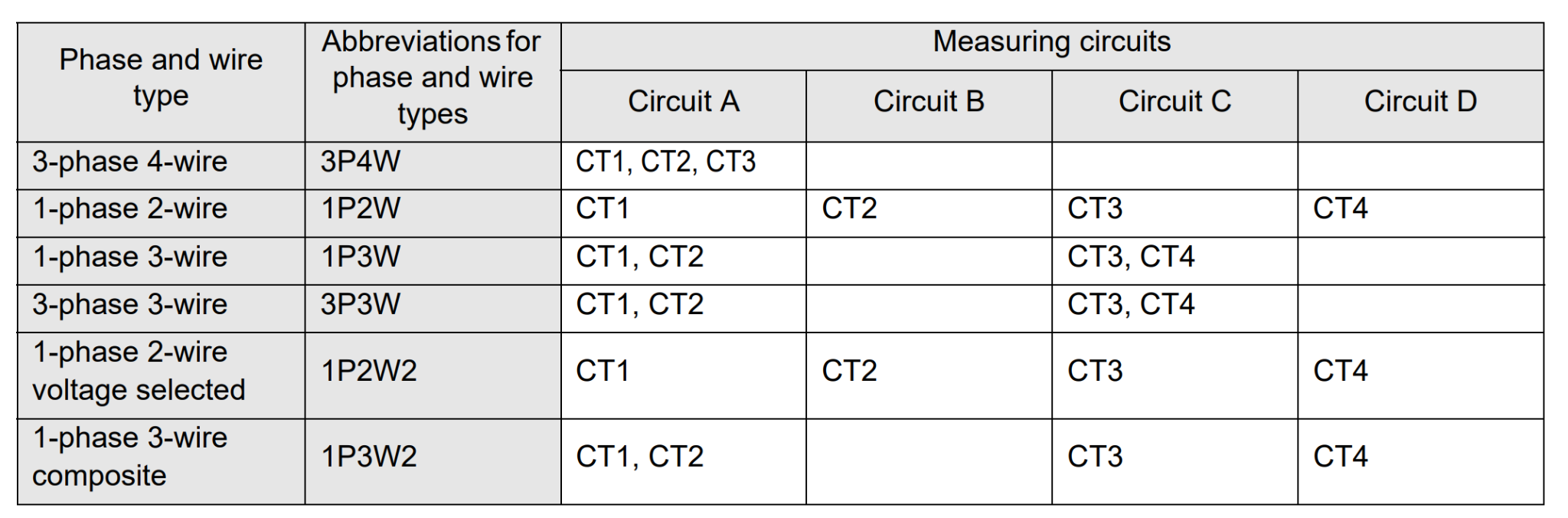

以下の表は、各測定回路の相・線種およびCT割り当てを示しています。回路B～Dを有効化して測定点数を増やすことで、必要な回路数で電力計測が可能です。

注意するのはデフォルトでは無効化されています。

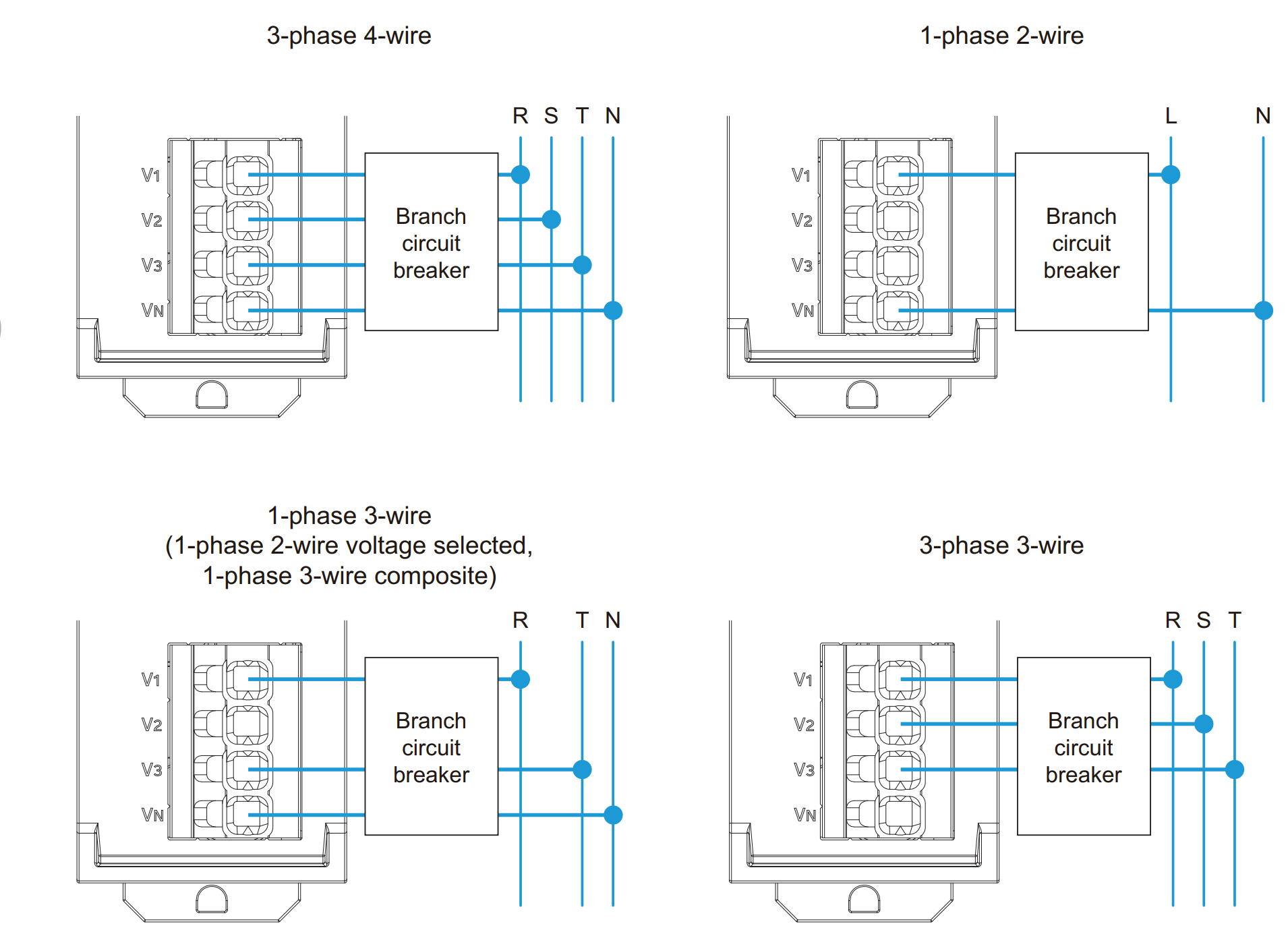

電源および監視対象電圧入力の配線

下図のように、相と電線種別に応じて機器を配線しましょう。

R/S/T/N、L/N、R/N/Tの各配線間に分岐回路ブレーカーを設置し、電源を直ちに遮断できるようにしてください。

Ethernet/IP接続仕様

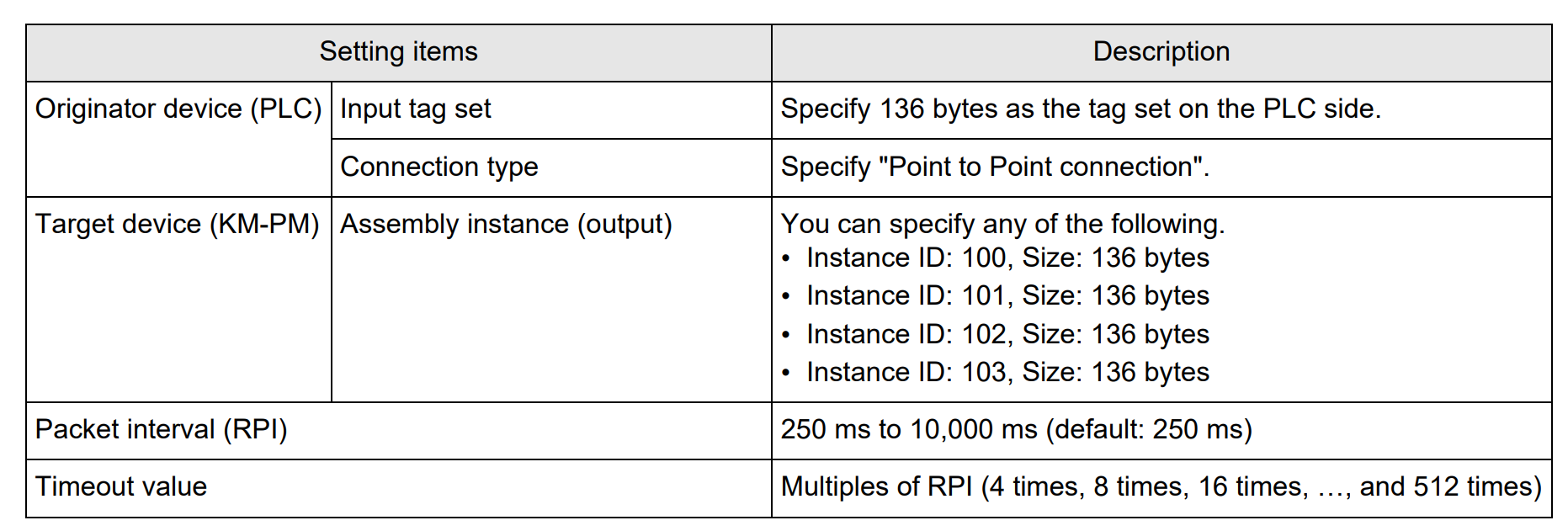

こちらはオムロンのKM-PMBN-EIPのEthernet/IP接続仕様です。

Assembly Object

こちらはオムロンのKM-PMBN-EIPの各Assemblyの仕様です。

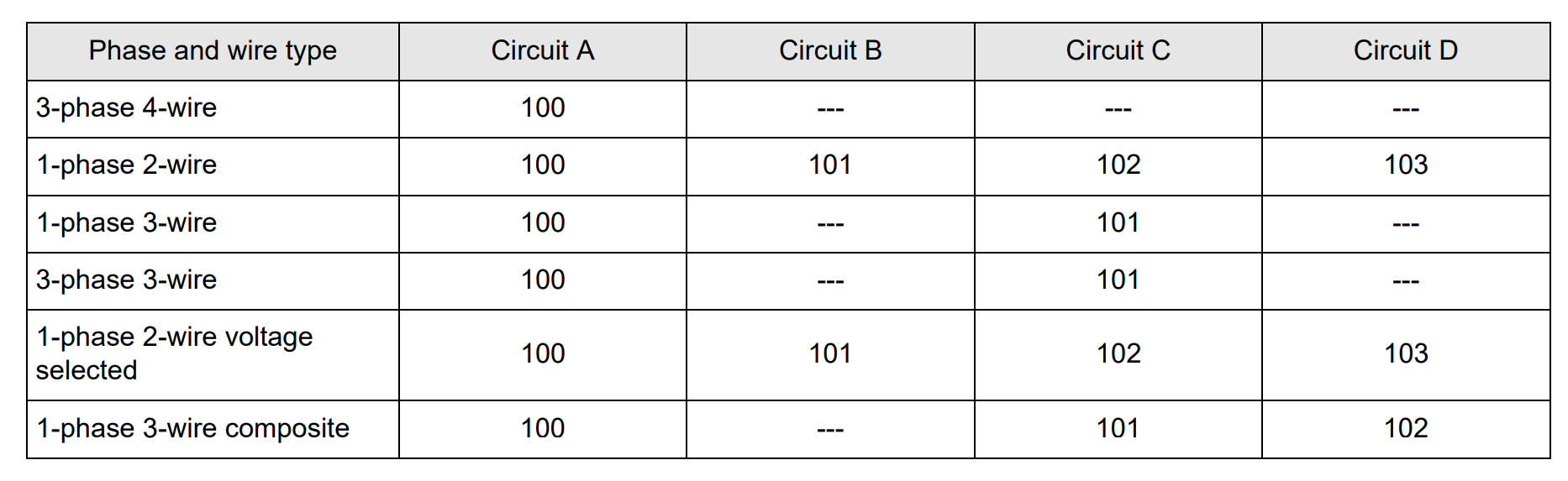

位相と電線タイプの回路とインスタンスIDの対応関係は以下になります。

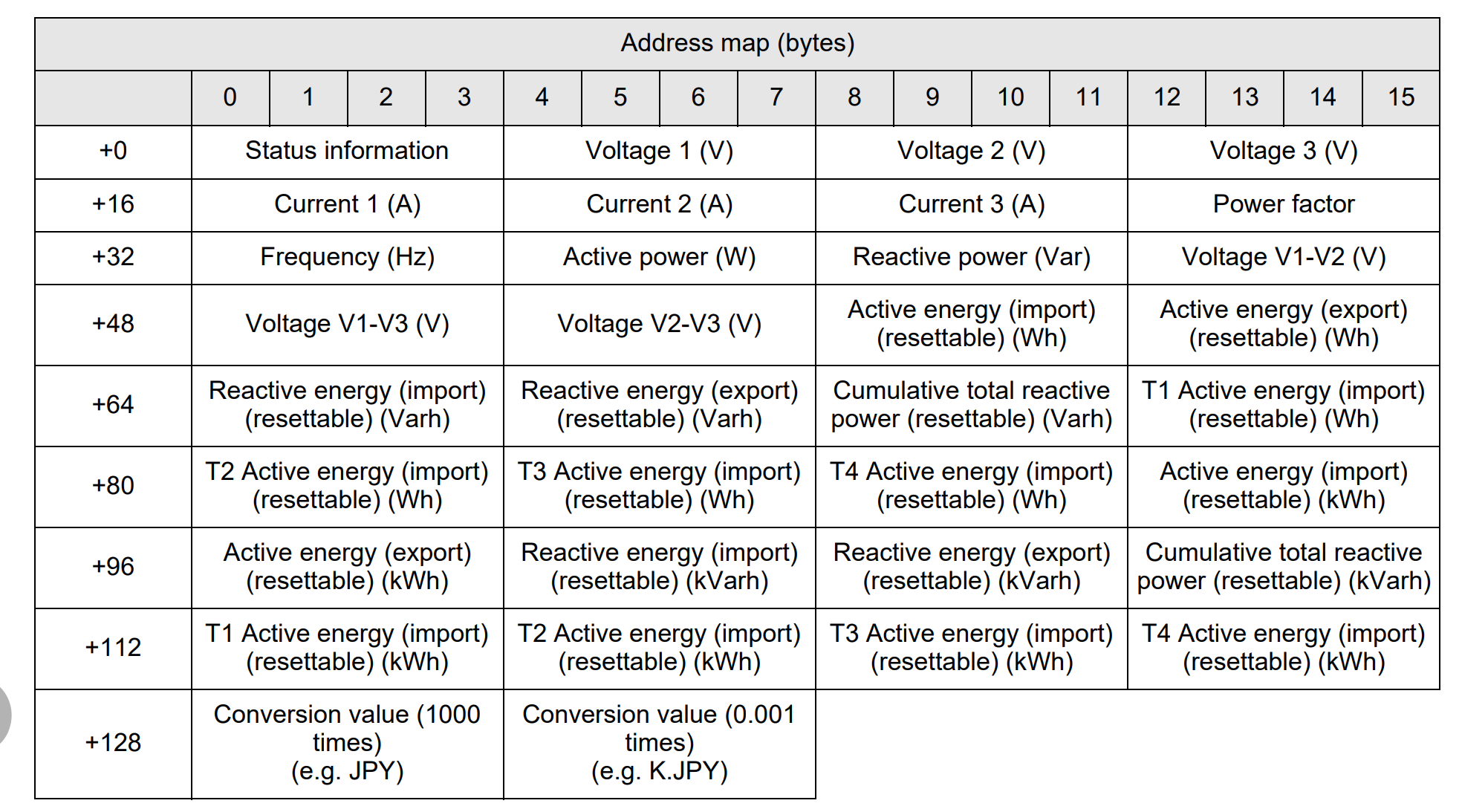

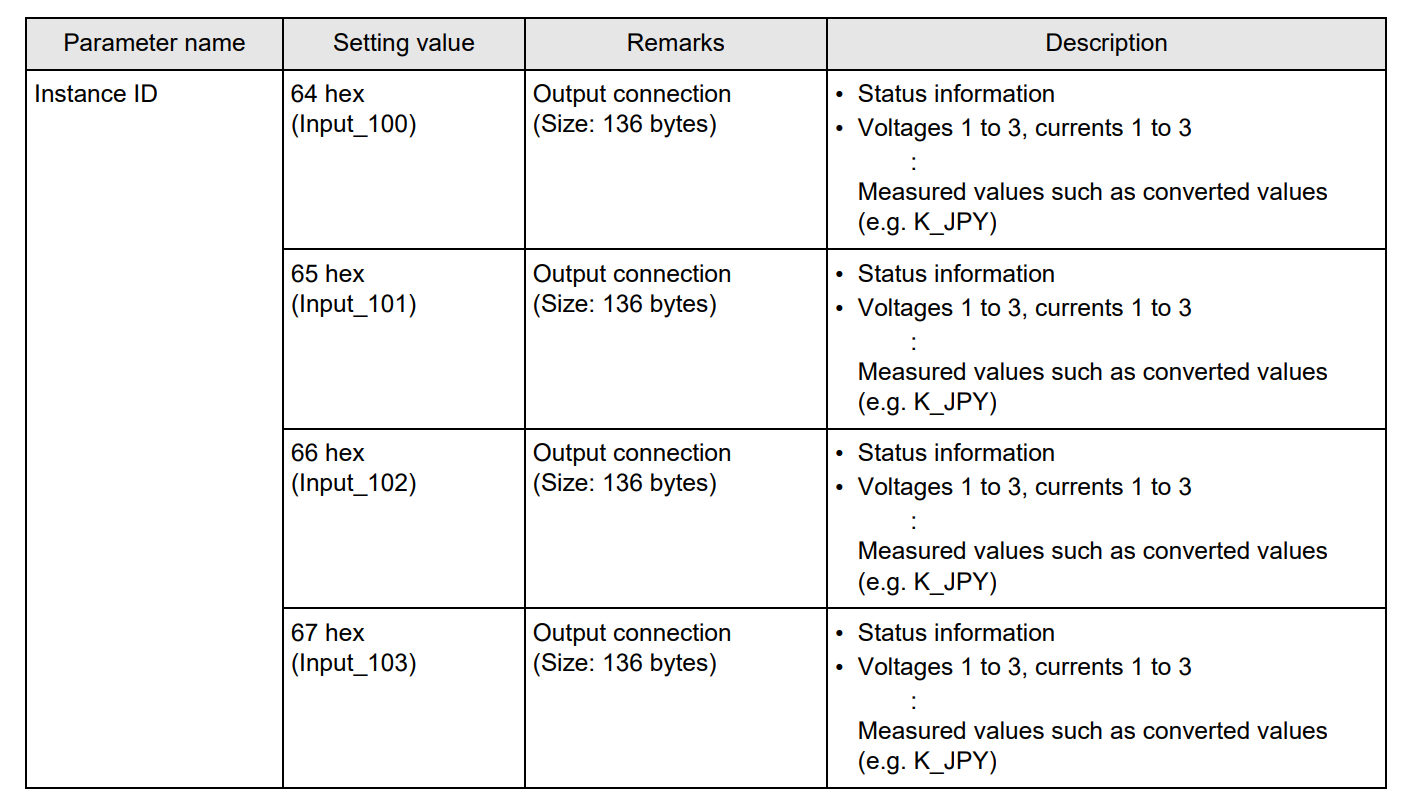

Instance ID 100-103

インスタンスID 100、101、102、および103の割り当ては同じです。

Status information

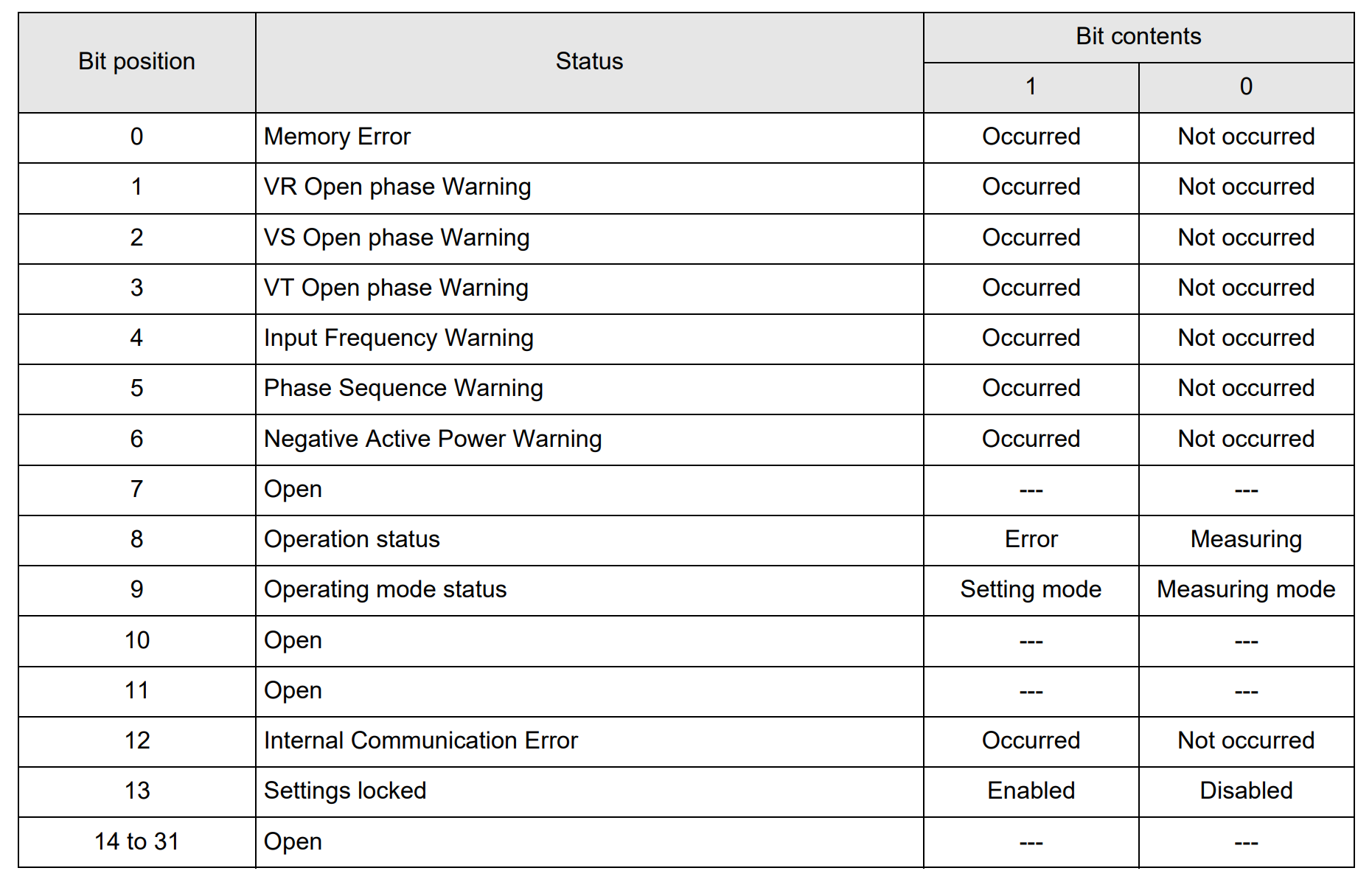

こちらはDWORD0のStatusワードの意味合いです。

Implementation

それでは実際にプロジェクトを作成しましょう。

オムロン側

最初にオムロンのKM-PMBN-EIP側から設定します。

ツールをダウンロード

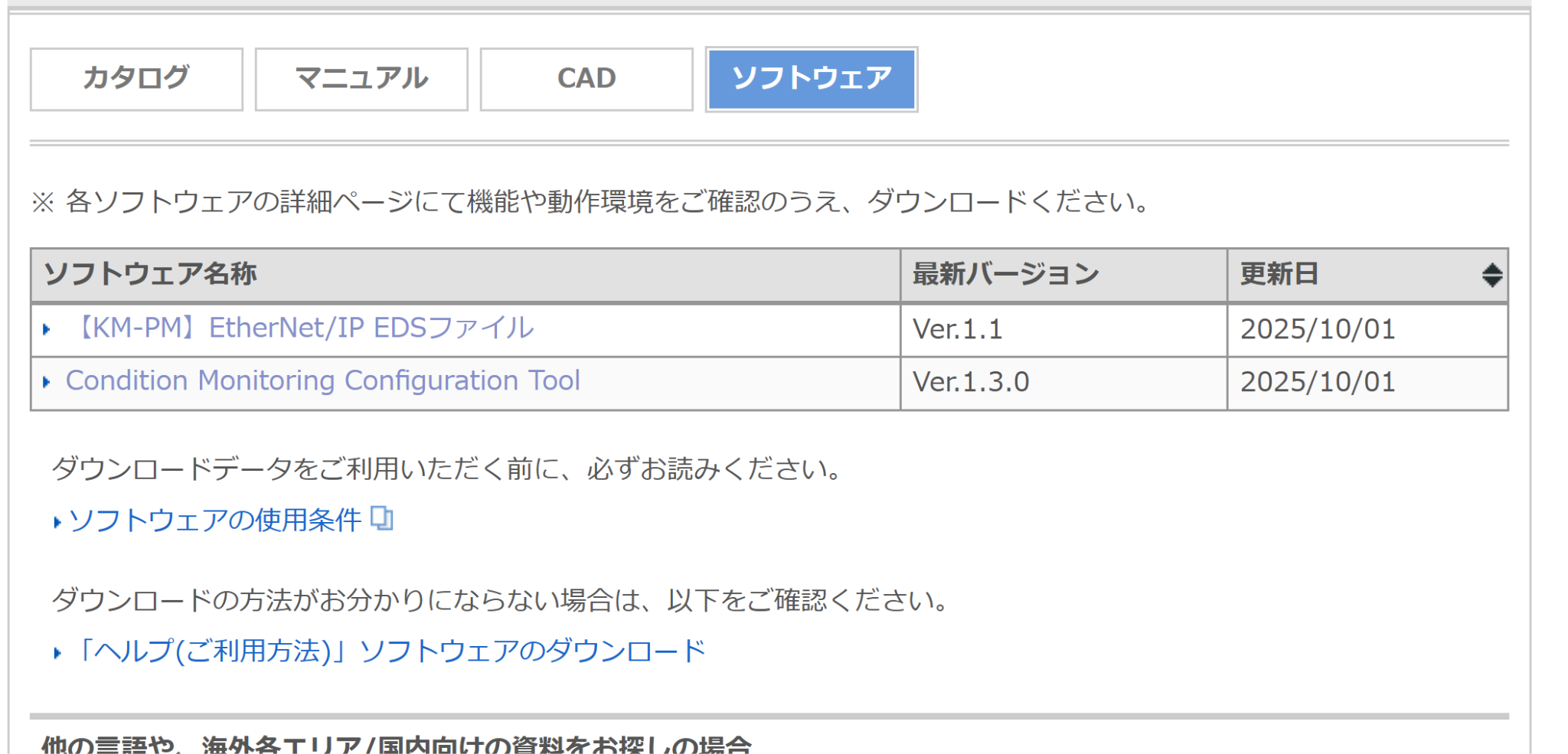

KM-PMBN-EIPのIPアドレスや内部設定を行うために、下記のLINKからCondition Monitoring Configuration ToolをDownloadしてください。

https://www.fa.omron.co.jp/products/family/3955/download/software.html

EDSをダウンロード

同様に、下記のLinkからKM-PMBN-EIPのEDS FILEをDownloadしてください。

https://www.fa.omron.co.jp/products/family/3955/download/software.html

ツールのインストール

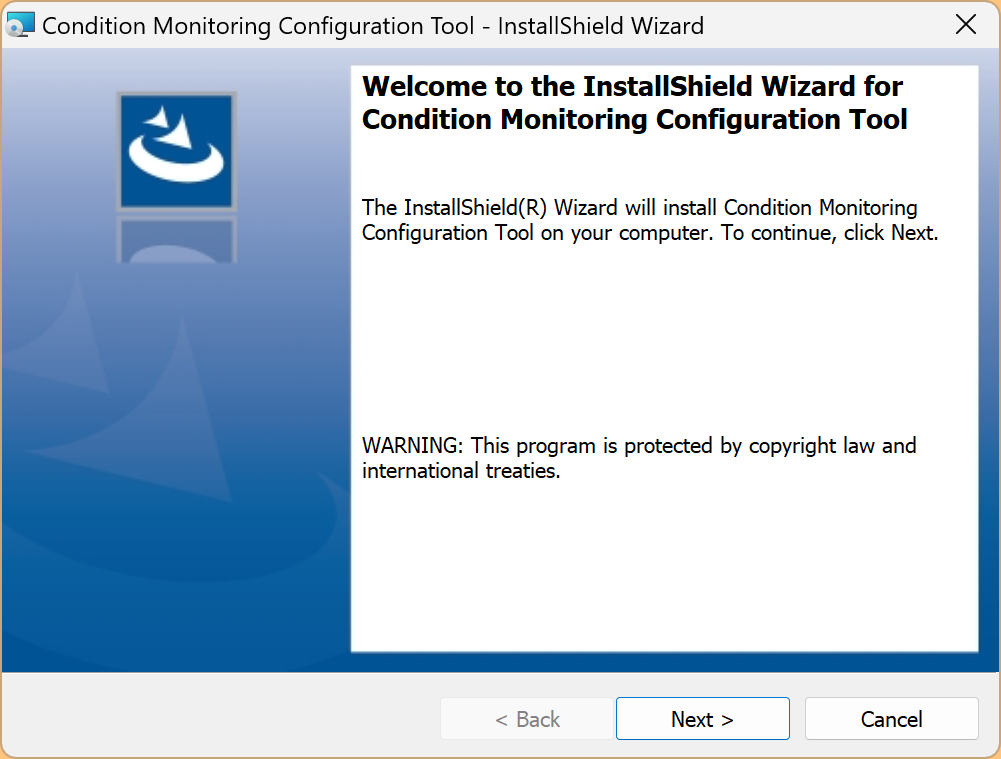

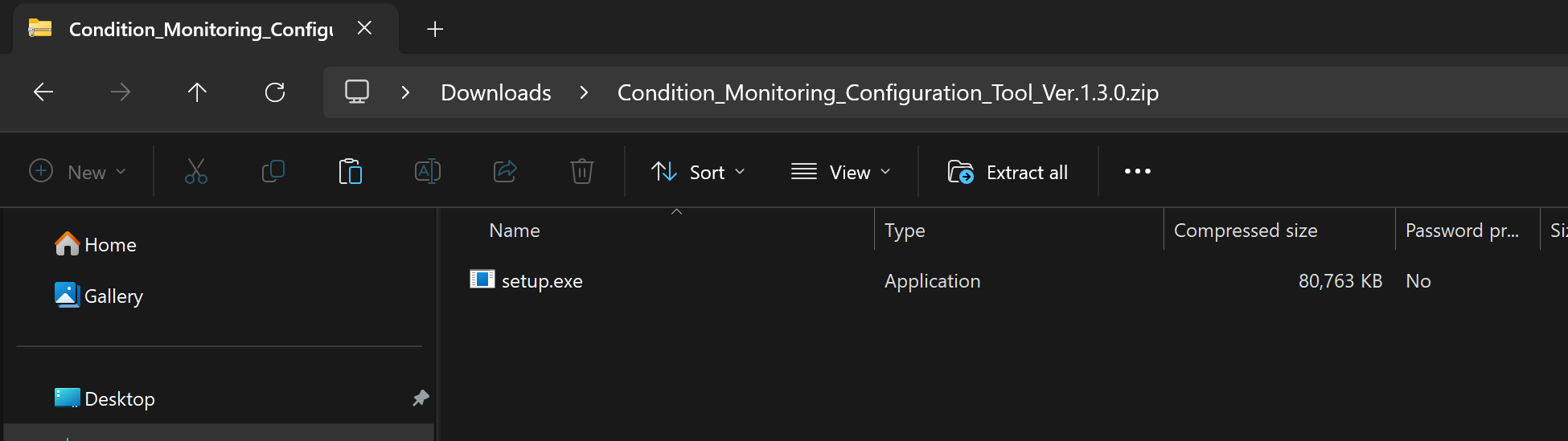

先ほどDownloadしたセットアップFILEを起動します。

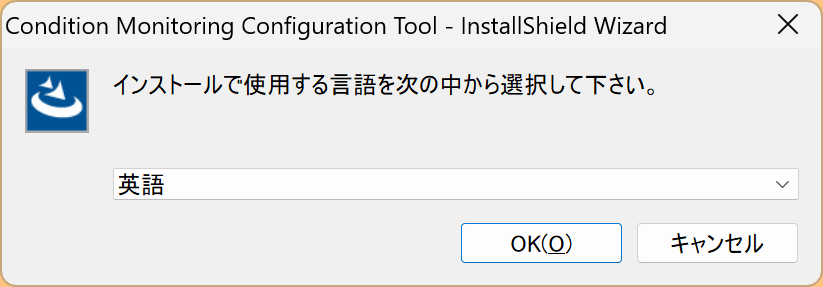

インストール言語を設定します。

Next>で進みます。

ライセンスを同意し、Next>で進みます。

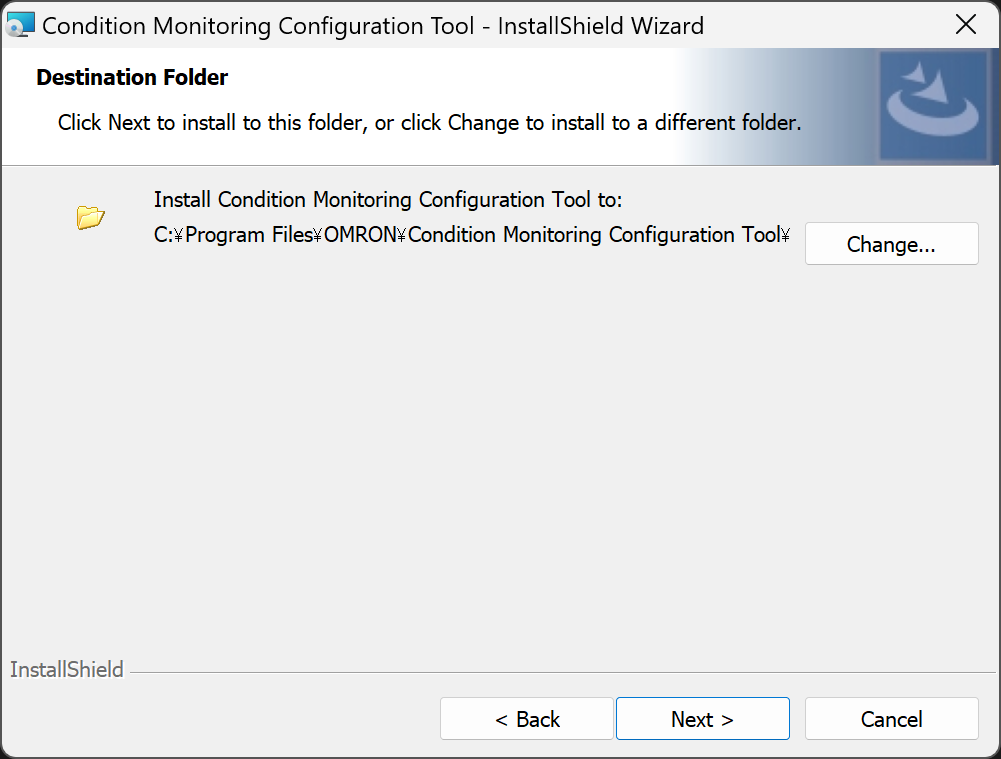

ツールのインストール先を設定し、Next>で進みます。

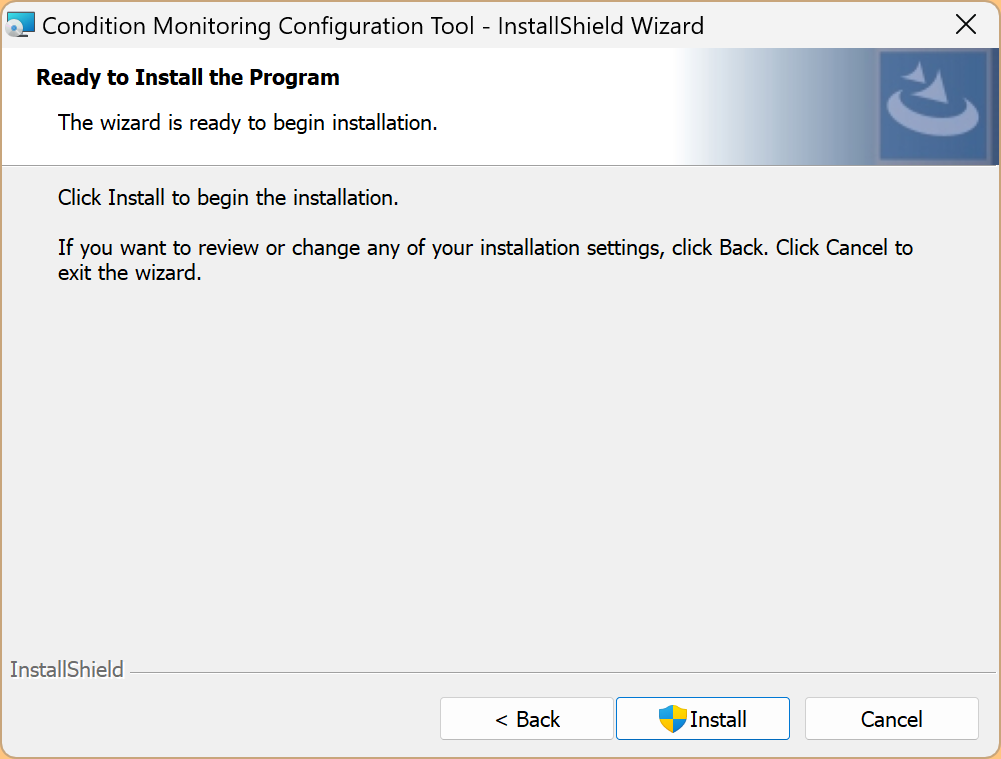

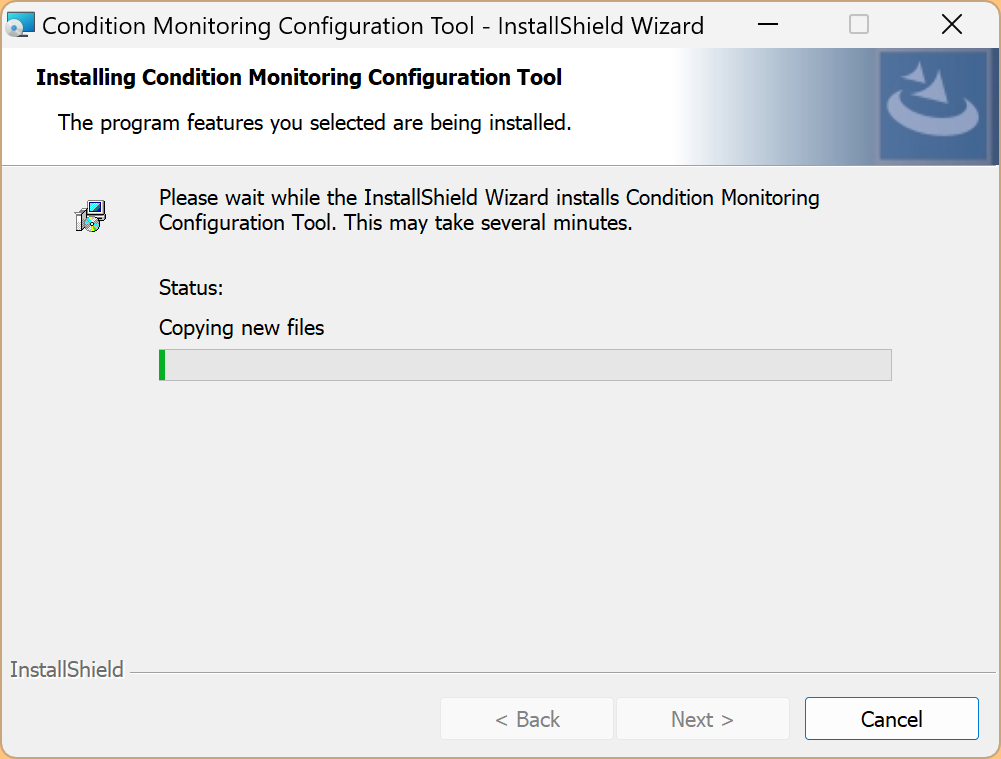

ツールをインストールスタートします。

少々お待ち下さい…

Done!

プロジェクトを作成する

先程のCondition Monitoring Configuration Toolを起動し、Create Projectをクリックします。

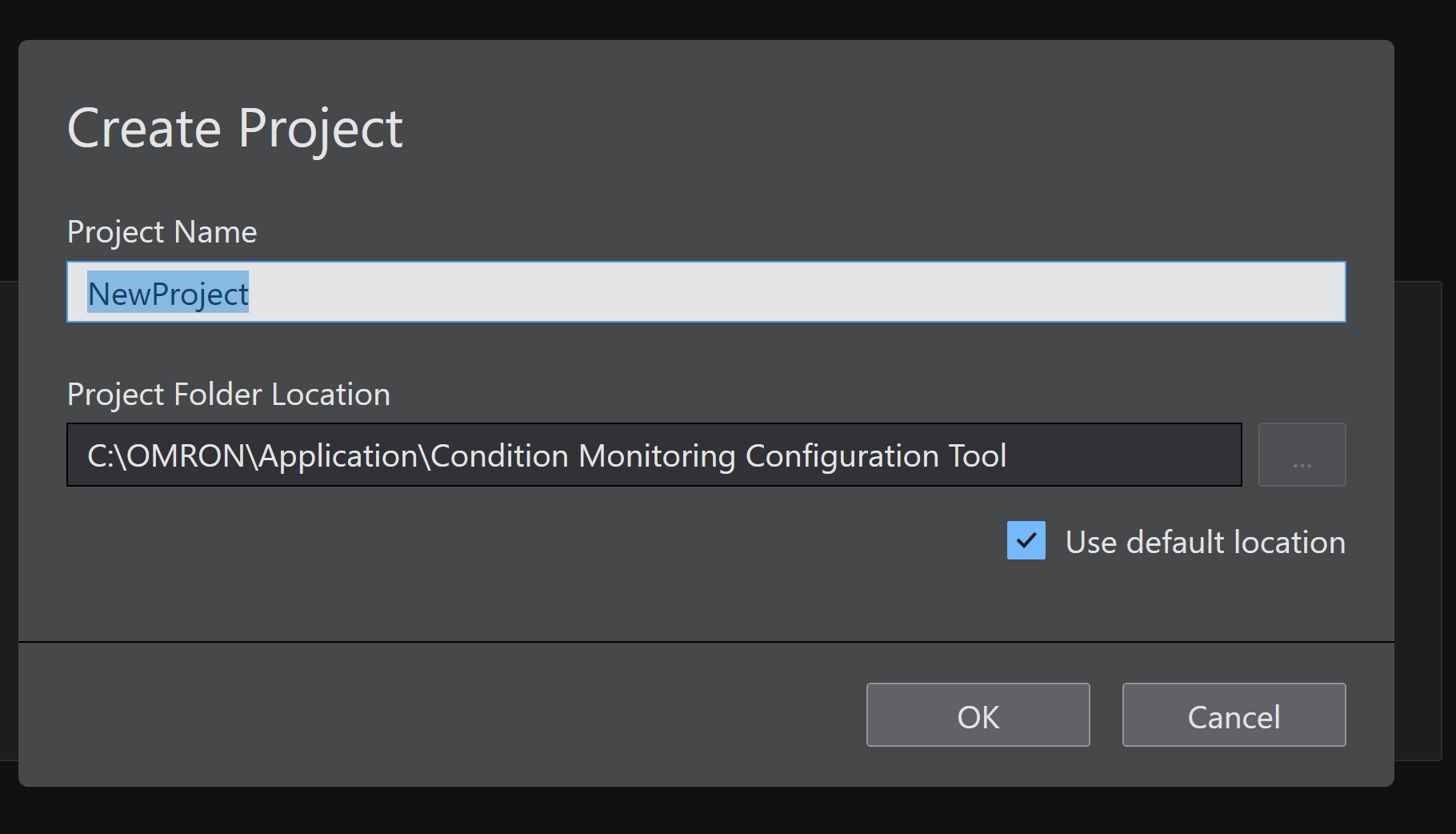

プロジェクトの保存先を設定し、OKで進みます。

OKで進みます。

デバイス追加

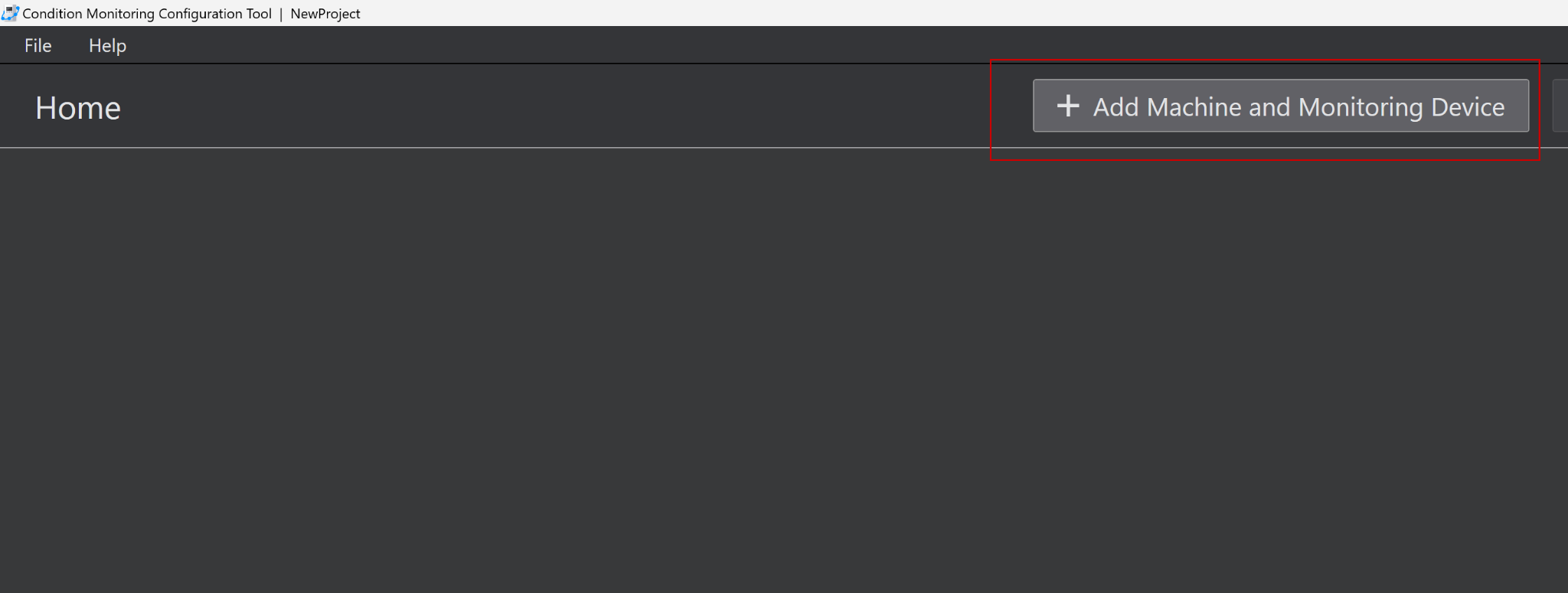

次は下図のボタンをクリックし、新しい電源計を追加します。

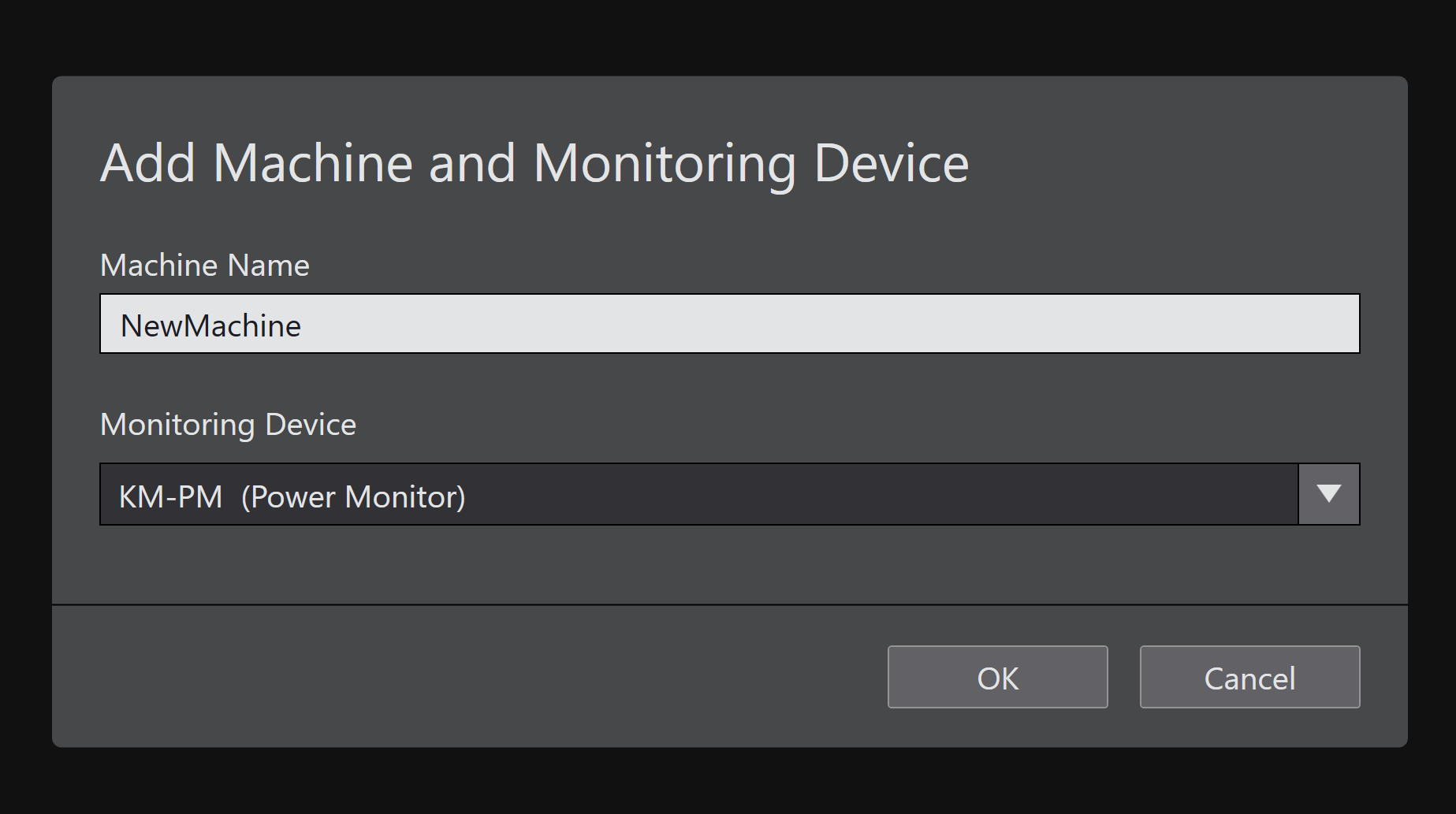

電源計の名前を設定します。

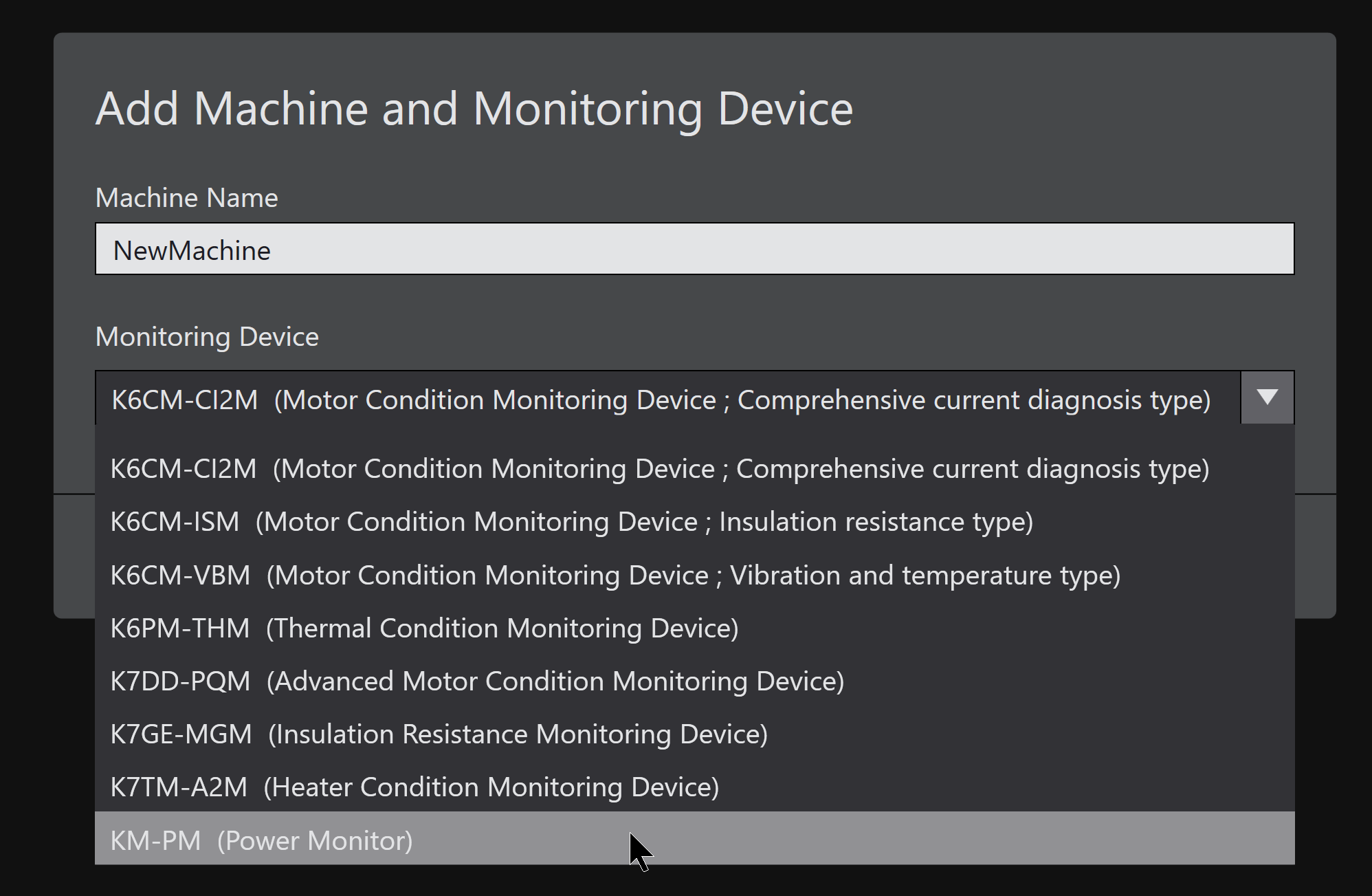

Drop-Listから今回記事で使用するKM-PMBN-EIPを選択します。

OKで進みます。

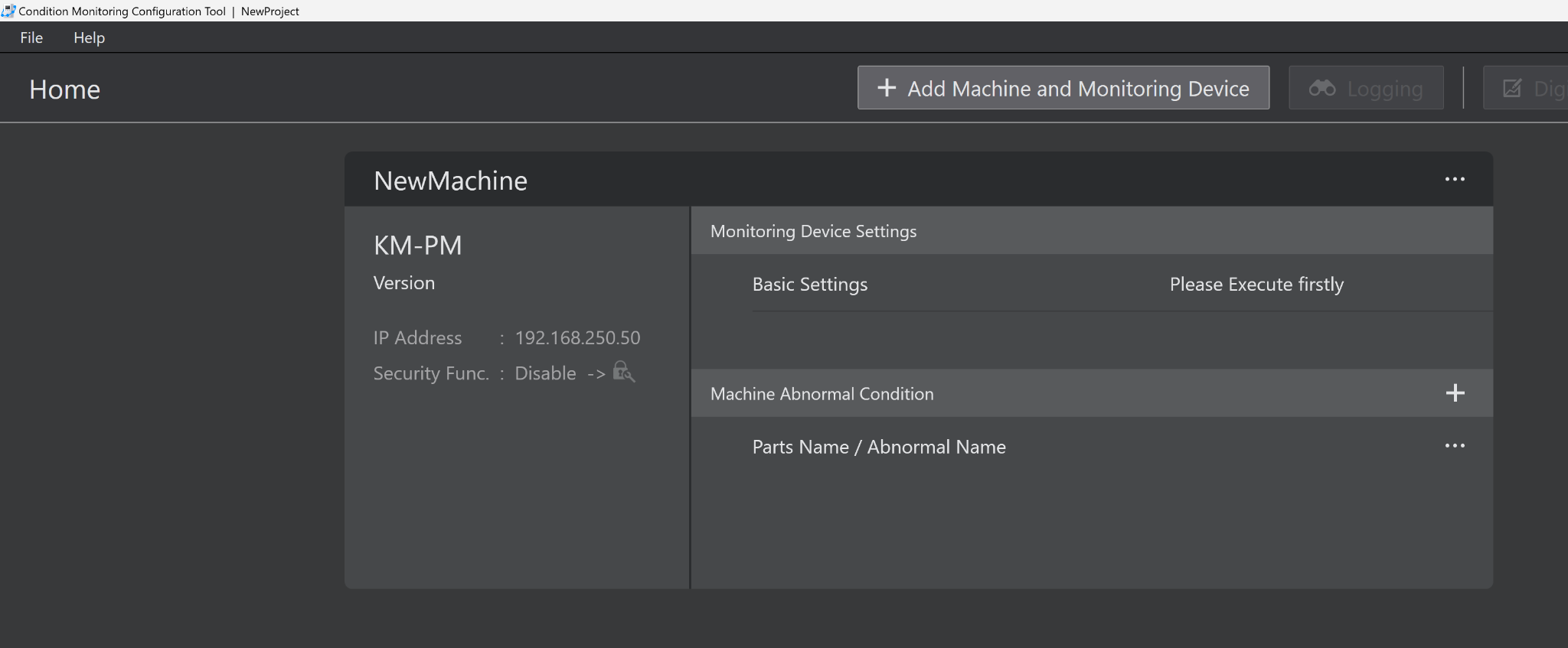

Done!

本体設定

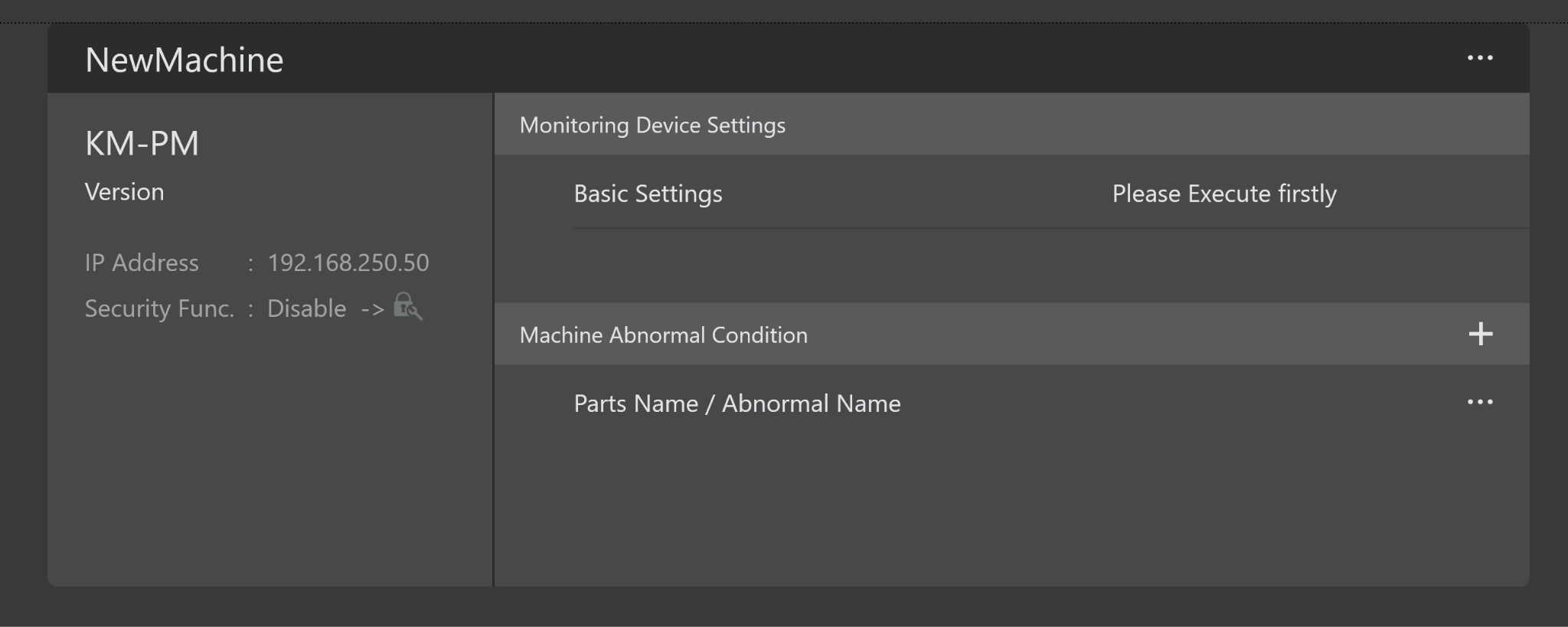

先程追加したデバイスをクリックします。

IP設定

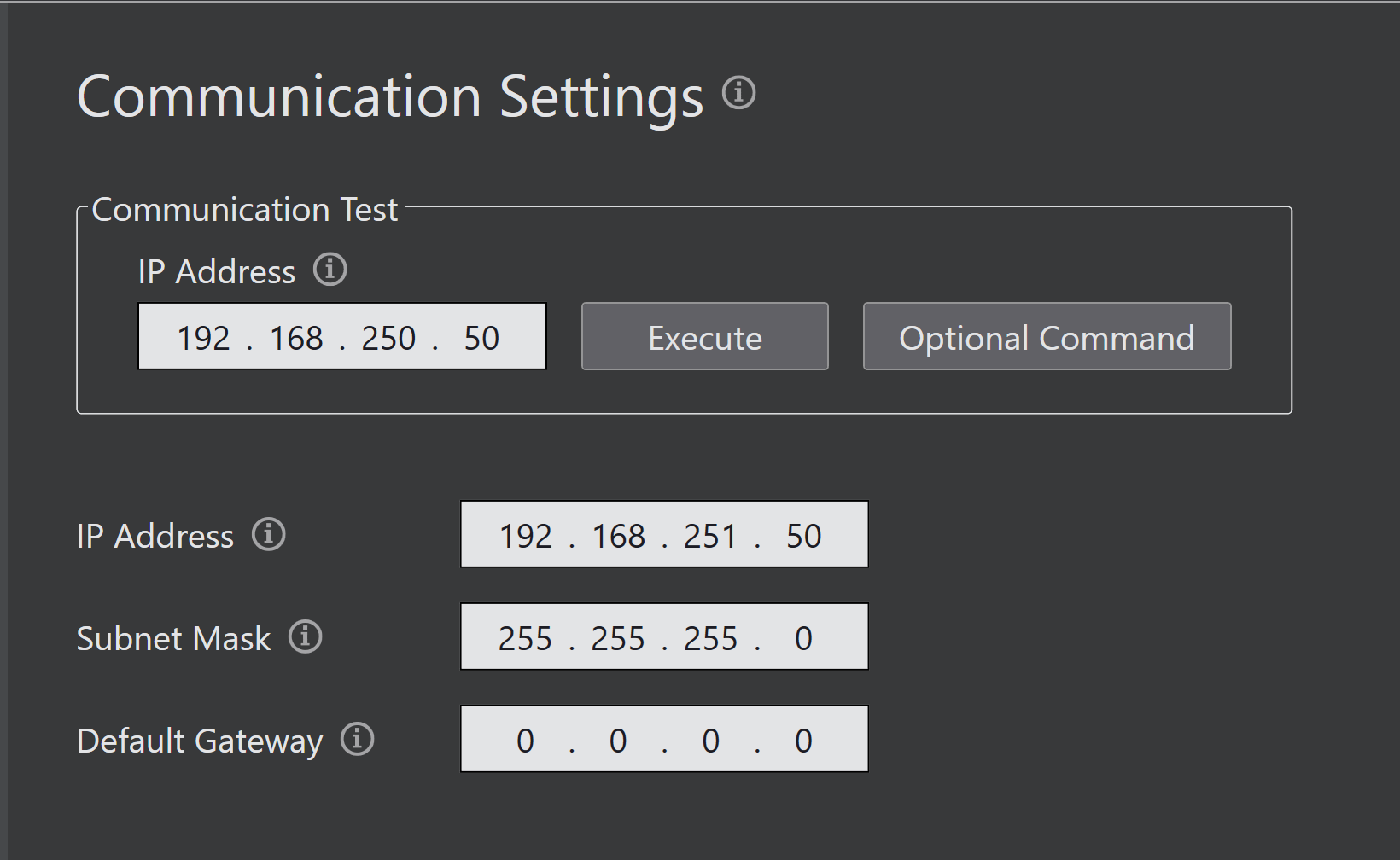

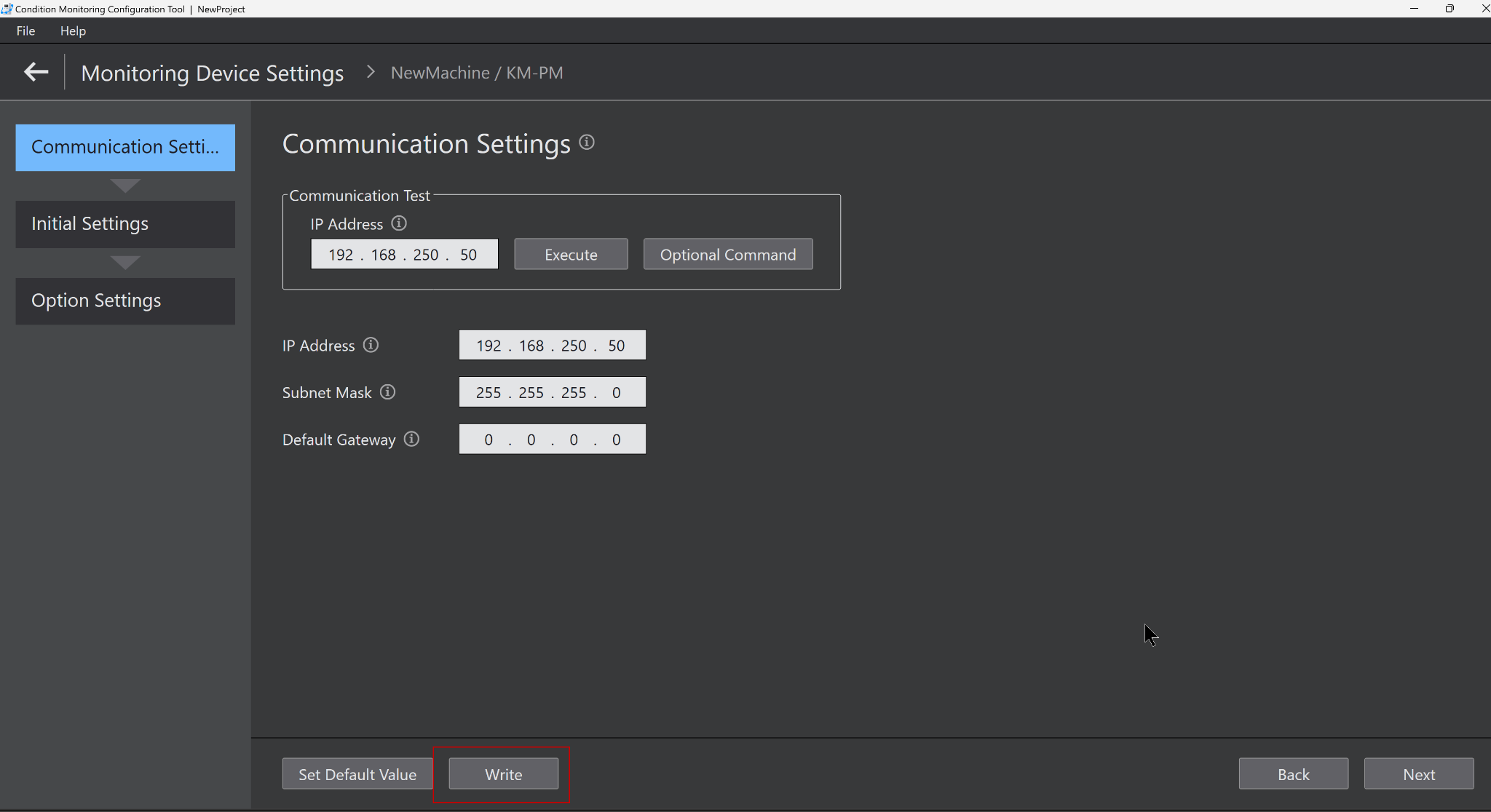

工場出荷時のデフォルトIPアドレスは「192.168.250.50」です。PCに設定する際は、他のデバイスと競合しないことを必ず確認してください。また、アプリケーションに合わせてIPアドレスを設定し、WriteでIPアドレスを書き込みます。

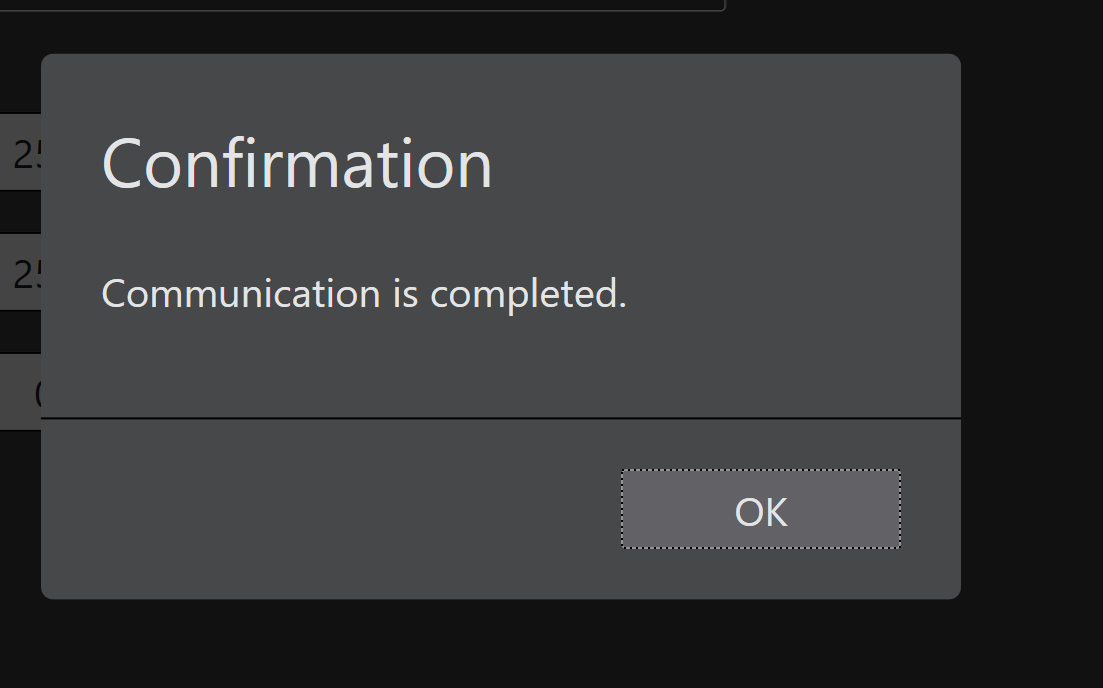

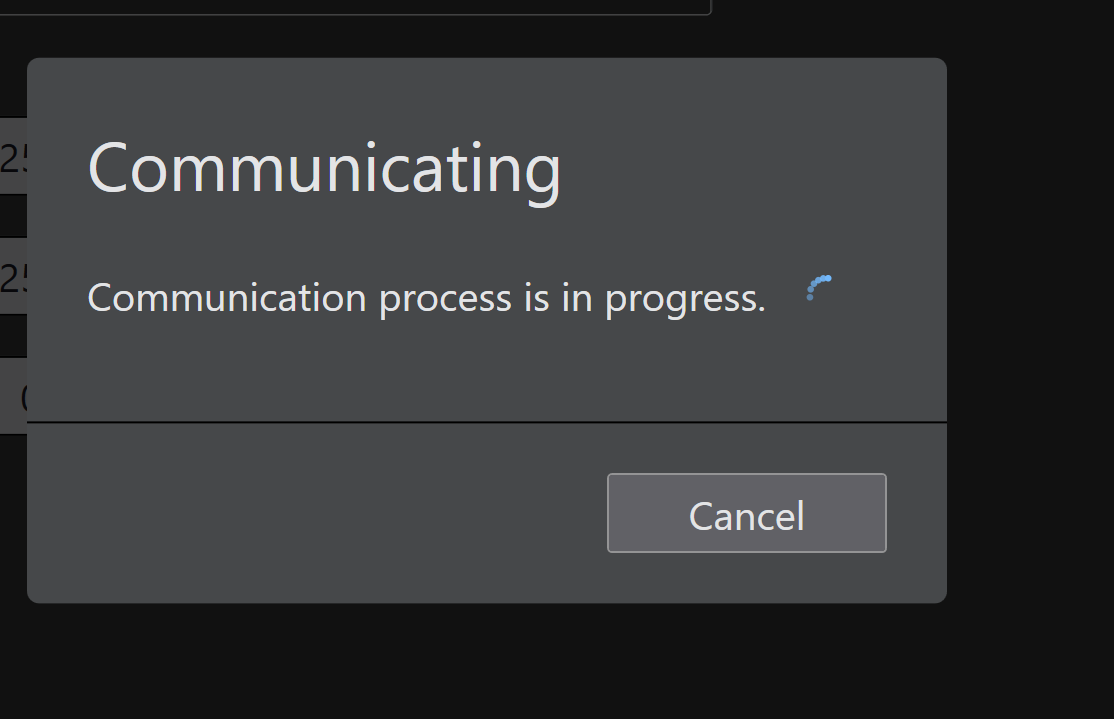

少々お待ち下さい…

Done!

また、Executeボタンをクリックし通信テストができます。

Initial Settings

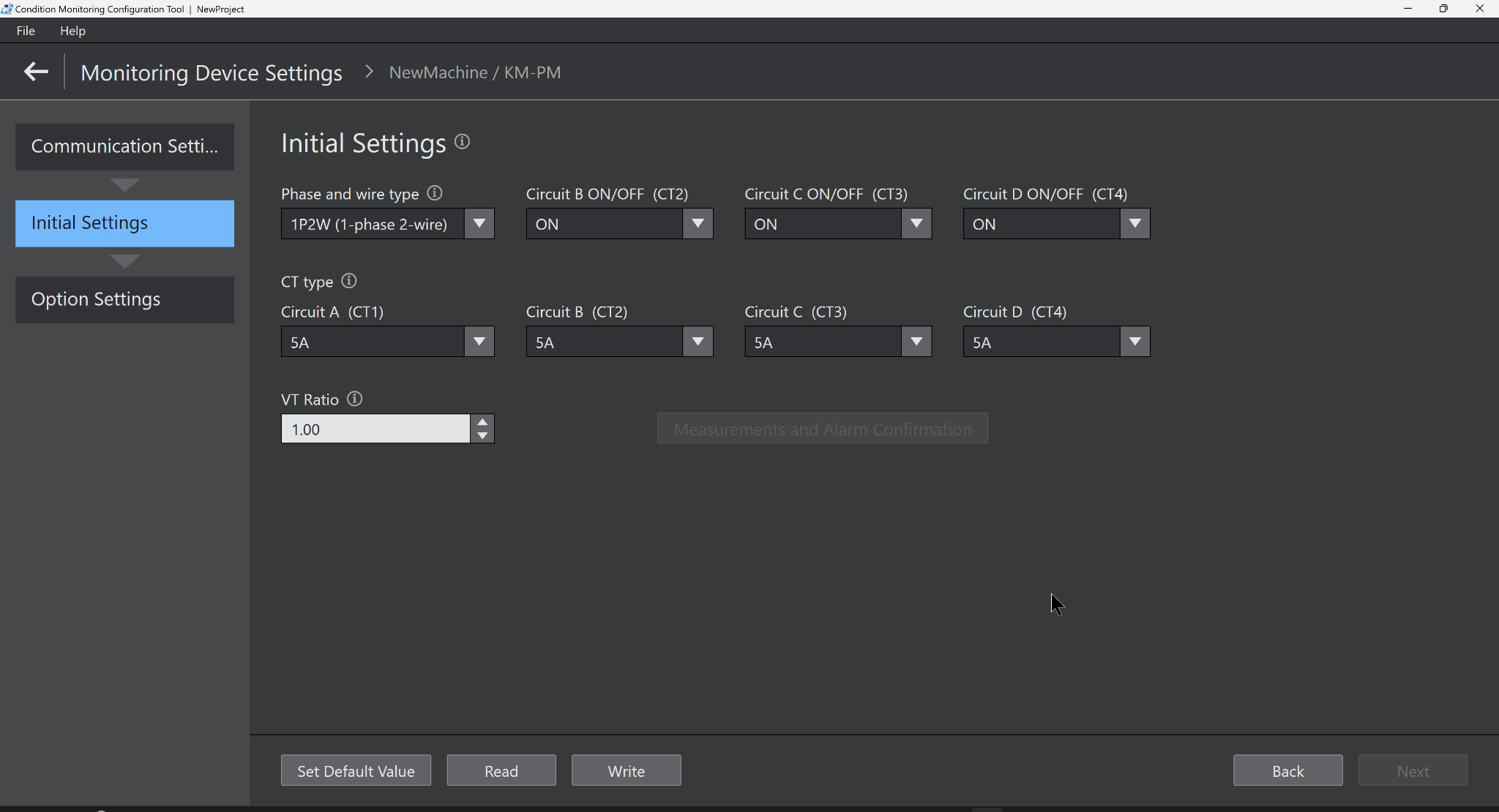

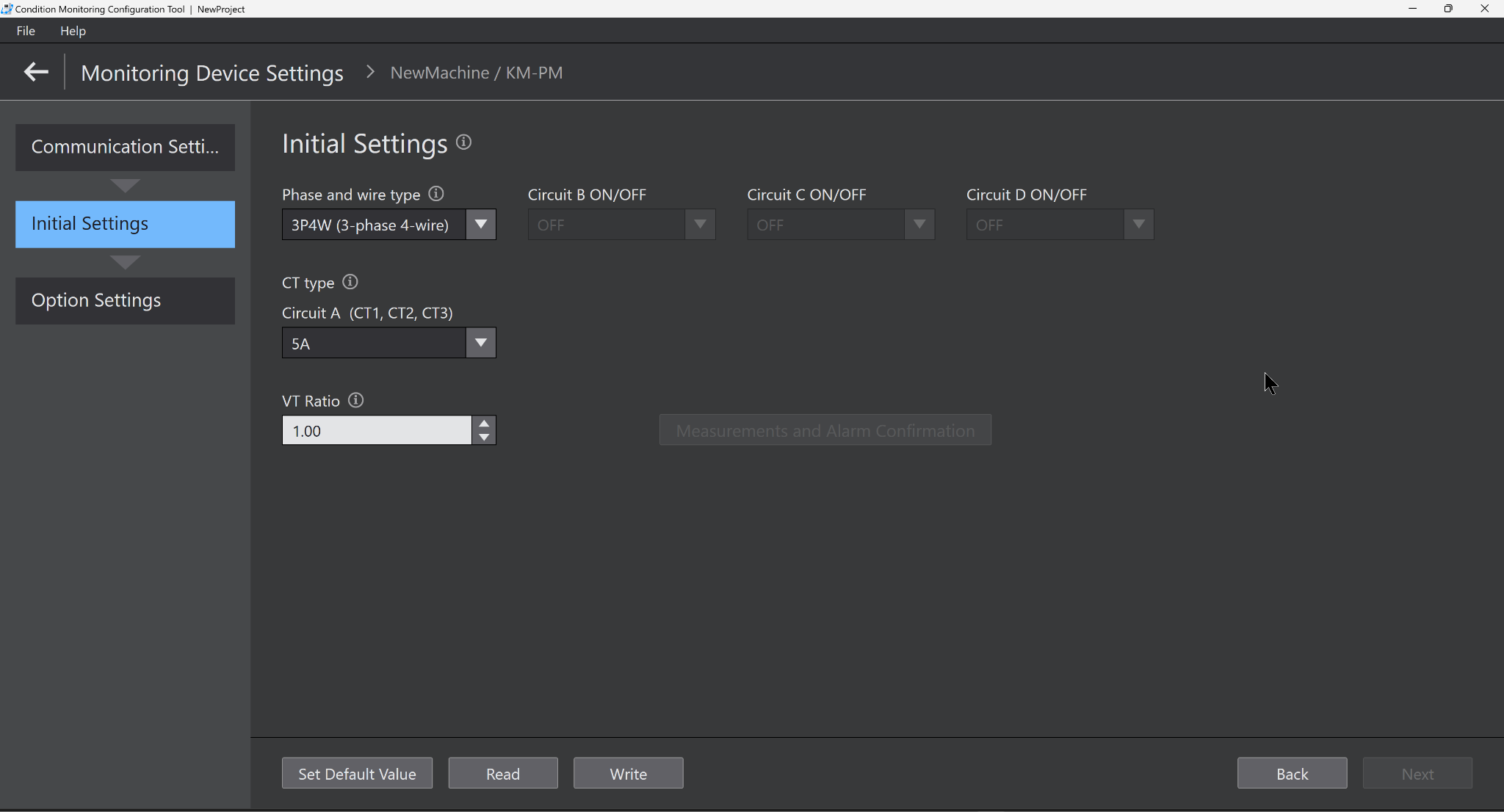

次はInitial Settings Tabに進みます。

今回の例では１P２Wの構成なので、CT1-4を使用します。そして各CTの変換範囲を設定し→Writeでパラメータを本体に書き込みましょう。

Codesys側

次はCodesys側を設定します。

EDSインポート

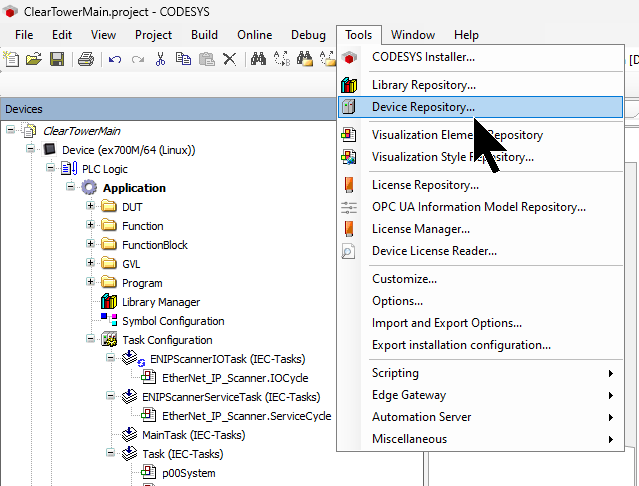

Tools→Device Repositoryをクリックします。

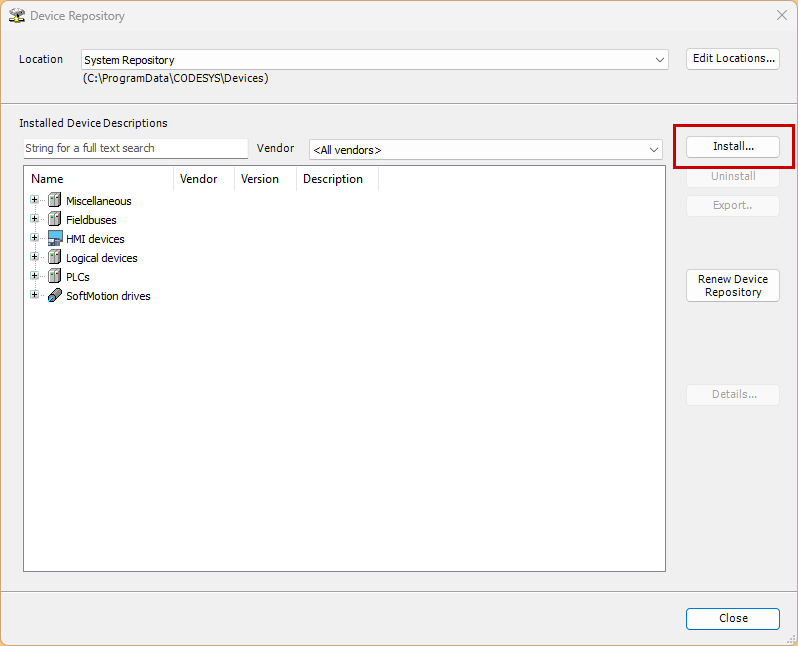

Installをクリックします。

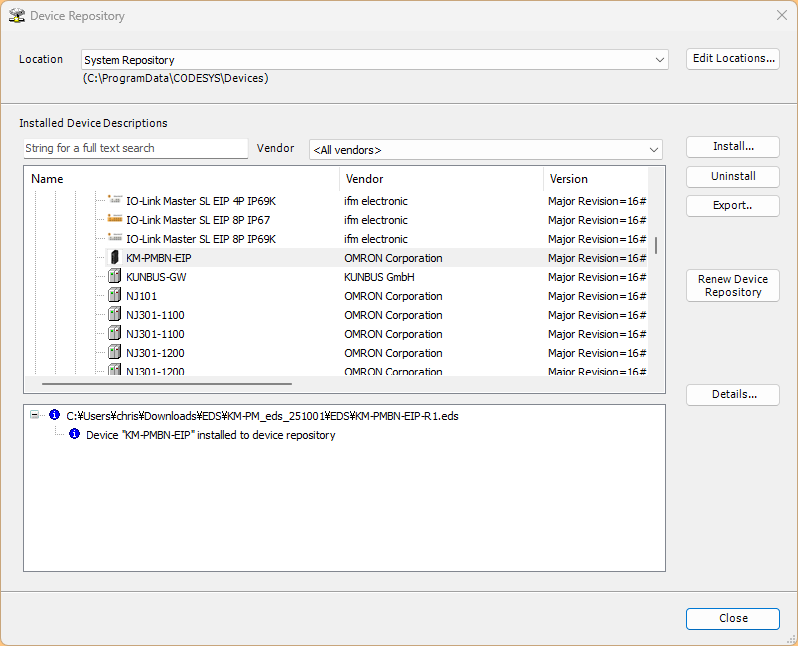

先程DownloadしたEDS FILEをインストールしましょう。

Done!

Ethernet インタフェース追加

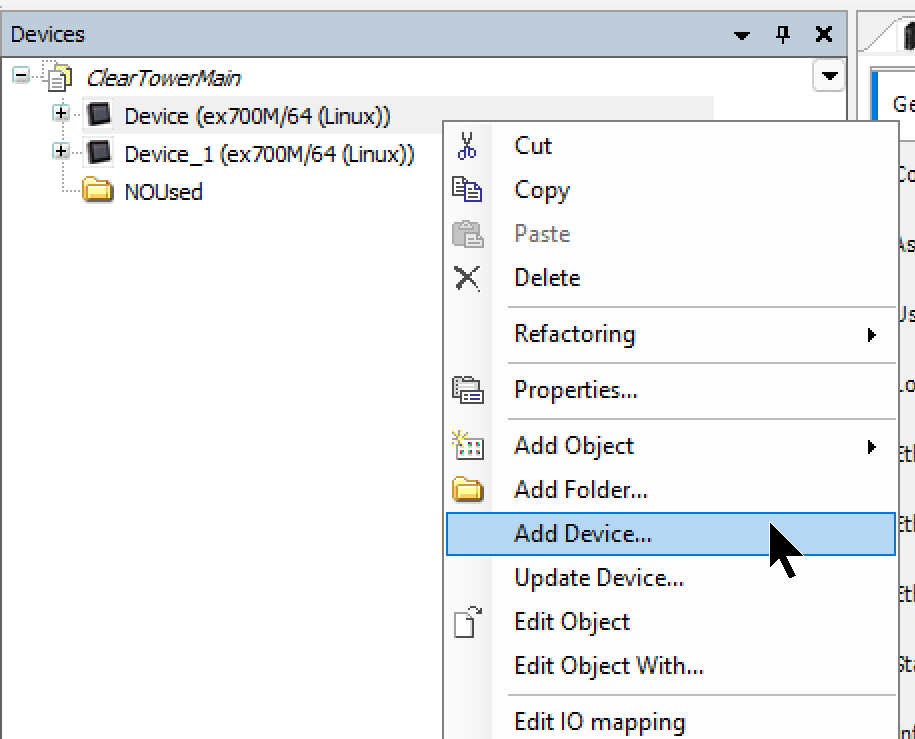

Deviceを右クリック→Add Deviceします。

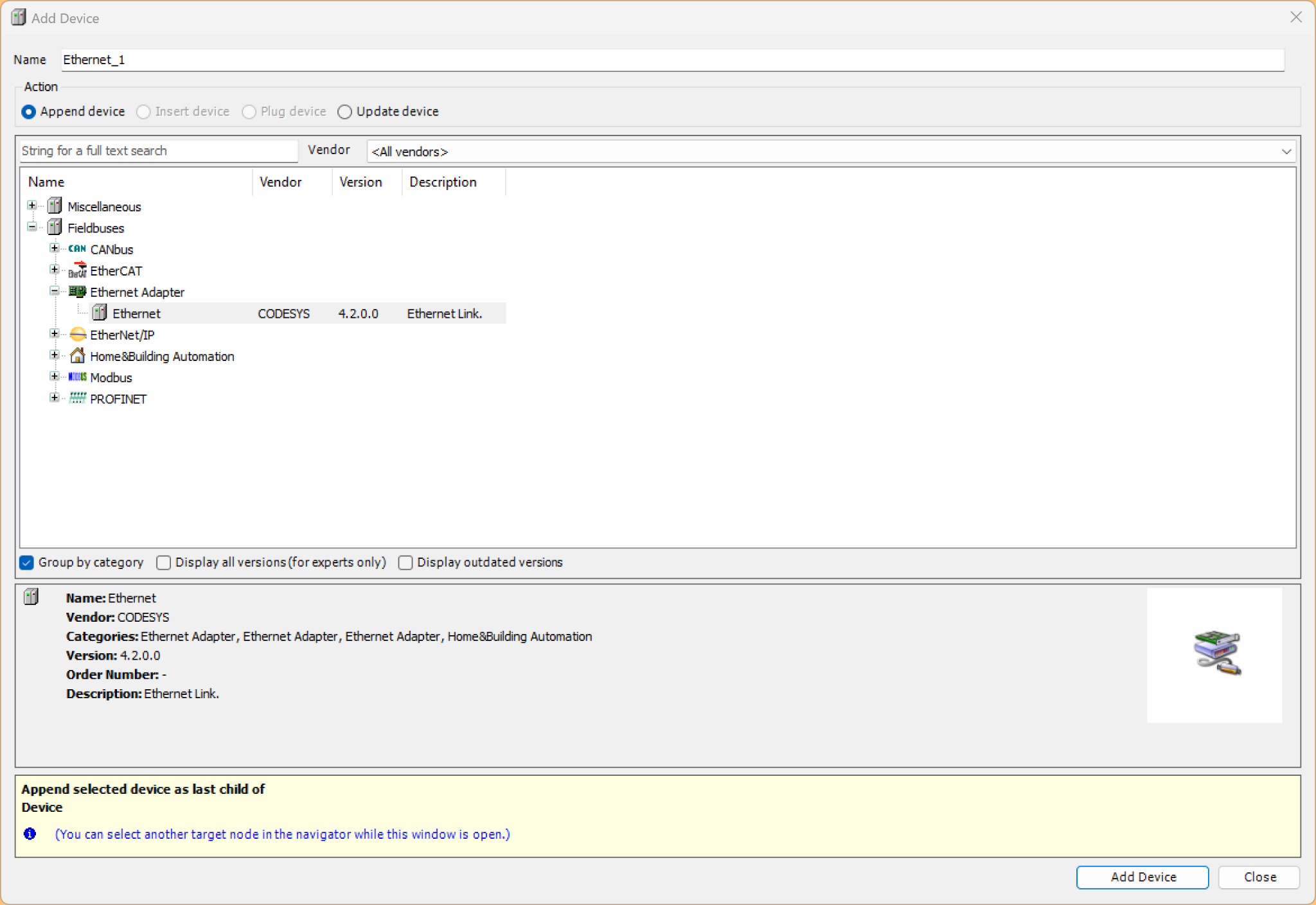

Etherent Adapter→EthernetをクリックしEthernet インタフェースを追加します。

Ethernet/IP Scanner追加

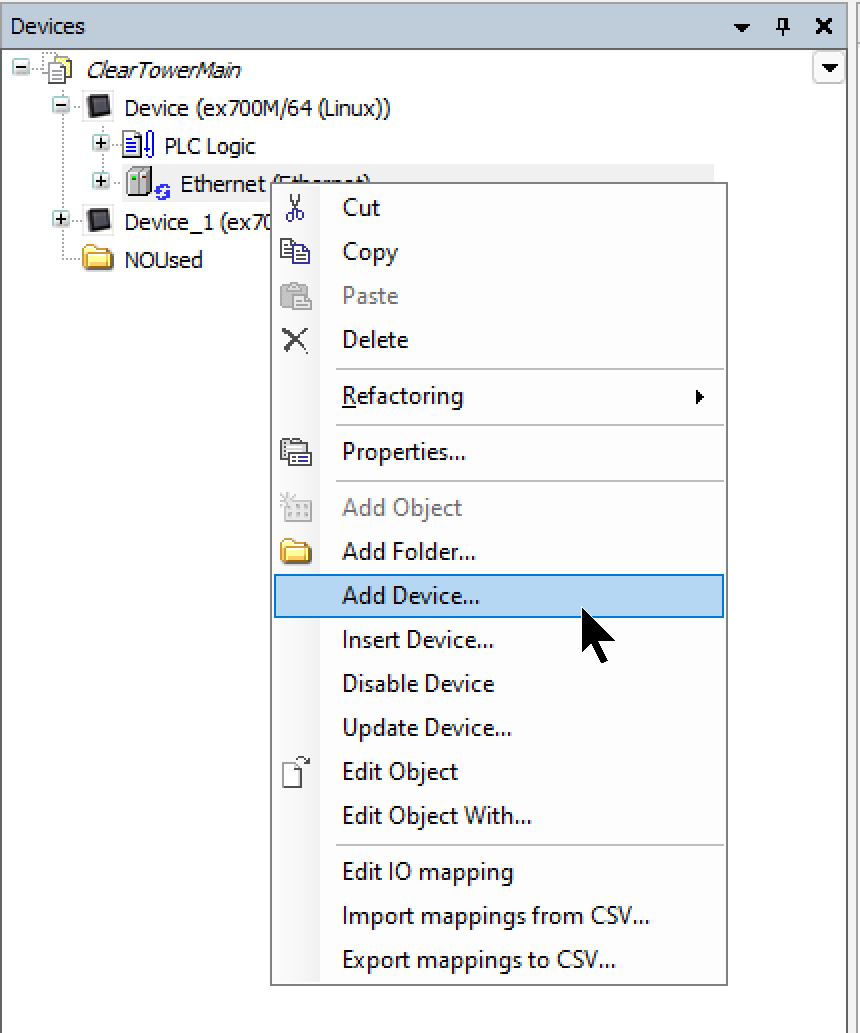

次はEthernet インタフェースを右クリック→Add Deviceします。

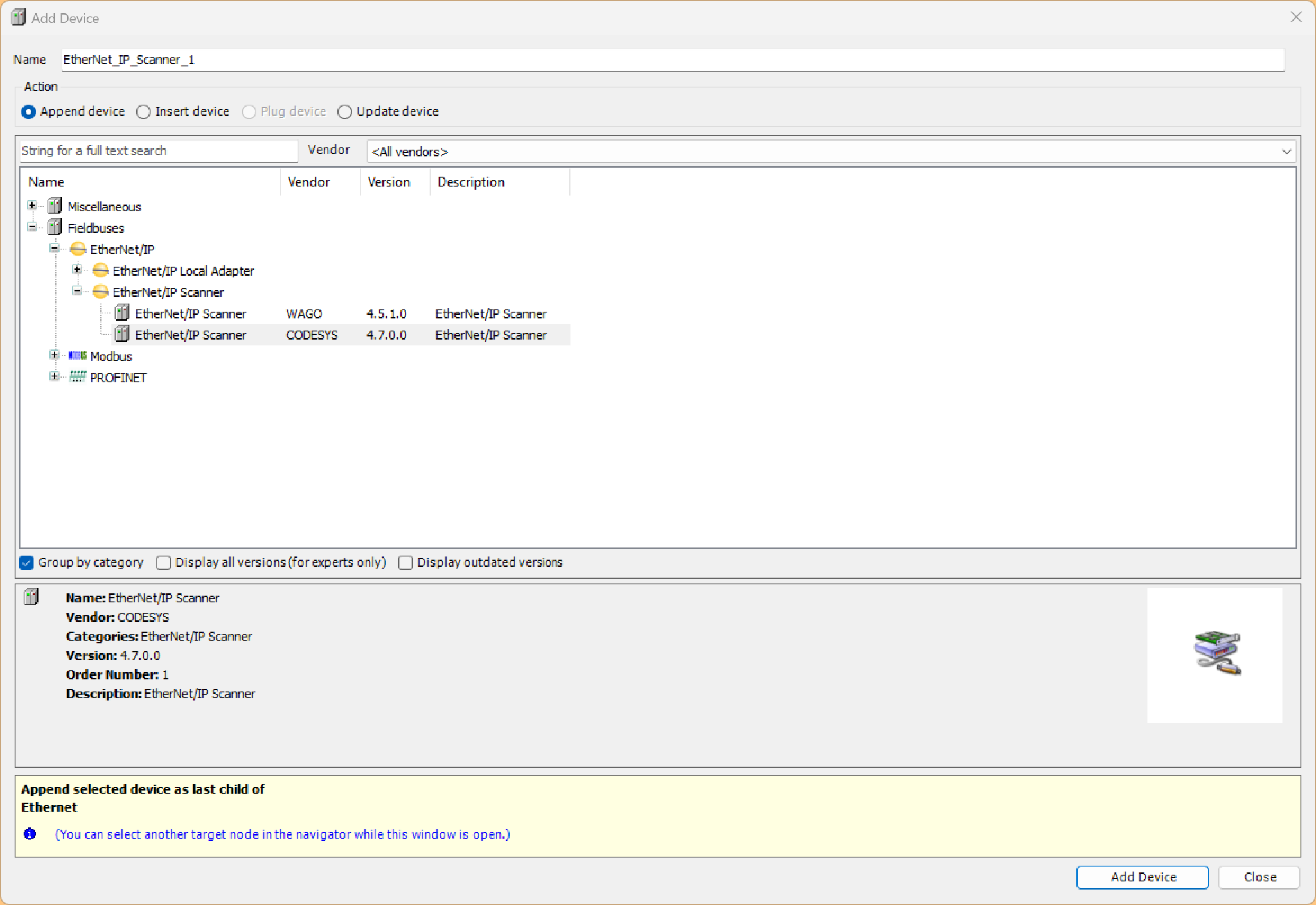

Ethernet/IP Scannerを選び→Add Deviceします。

デバイス追加

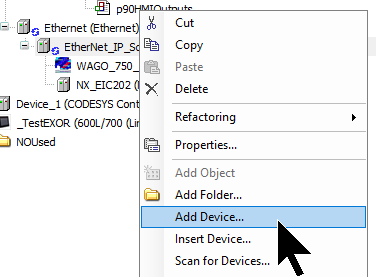

最後は今回記事で使用するオムロンのKM-PMBN-EIPを追加するために、Ethernet/IP Scanner→右クリック→Add Deviceします。

オムロンのKM-PMBN-EIPを選び→Add Deviceします。

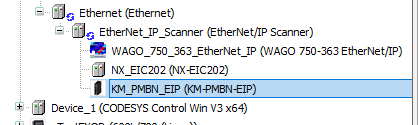

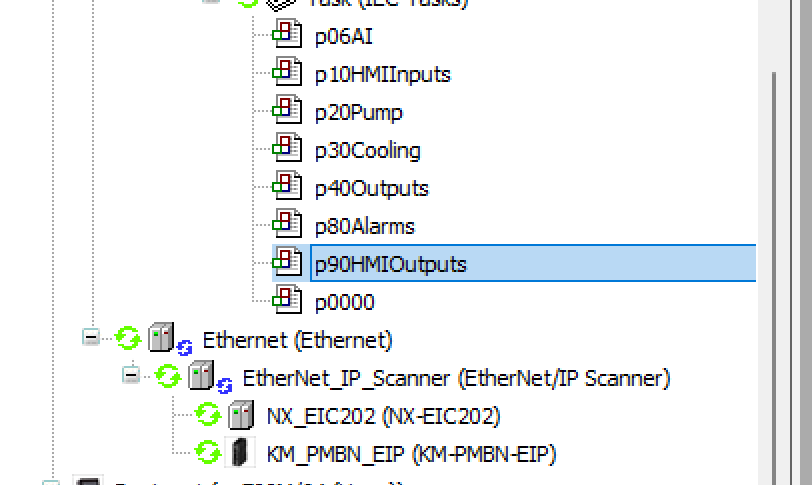

Done!これにオムロンのKM-PMBN-EIPが追加されました。

IP Address

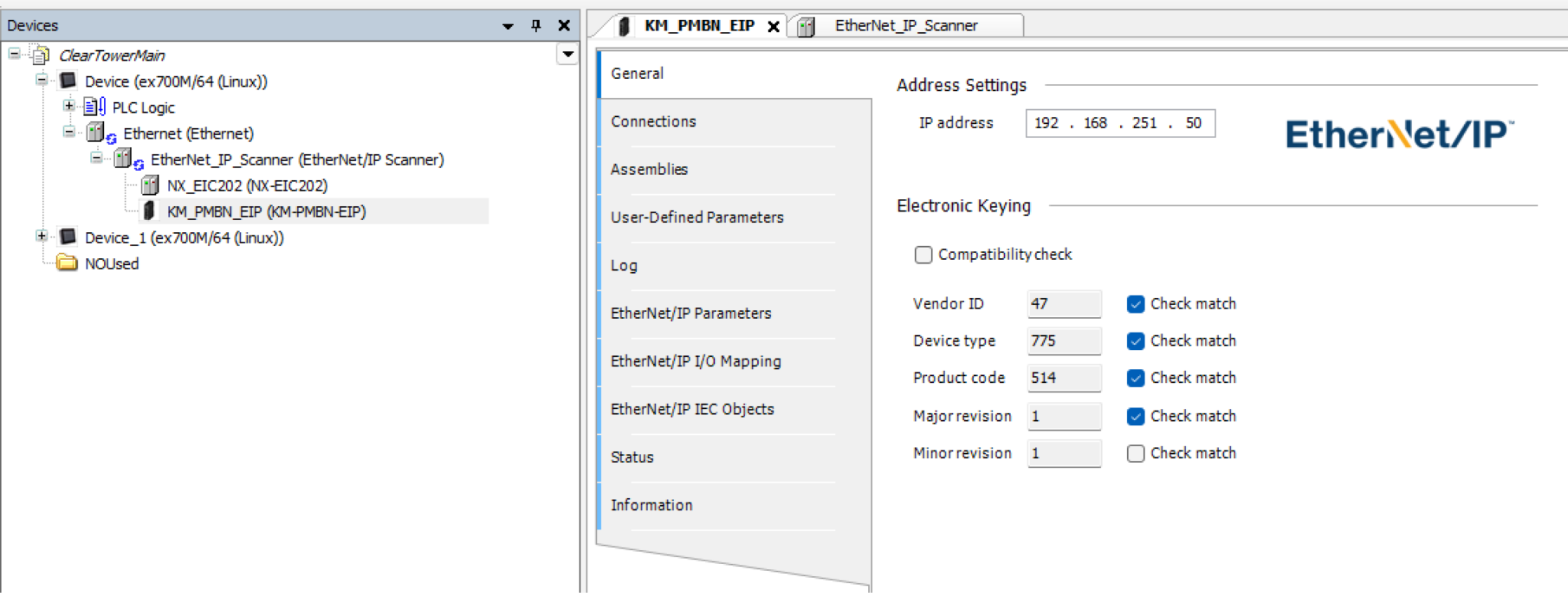

オムロンのKM-PMBN-EIP IPアドレスをネットワーク構成に合わせて設定します。

接続追加

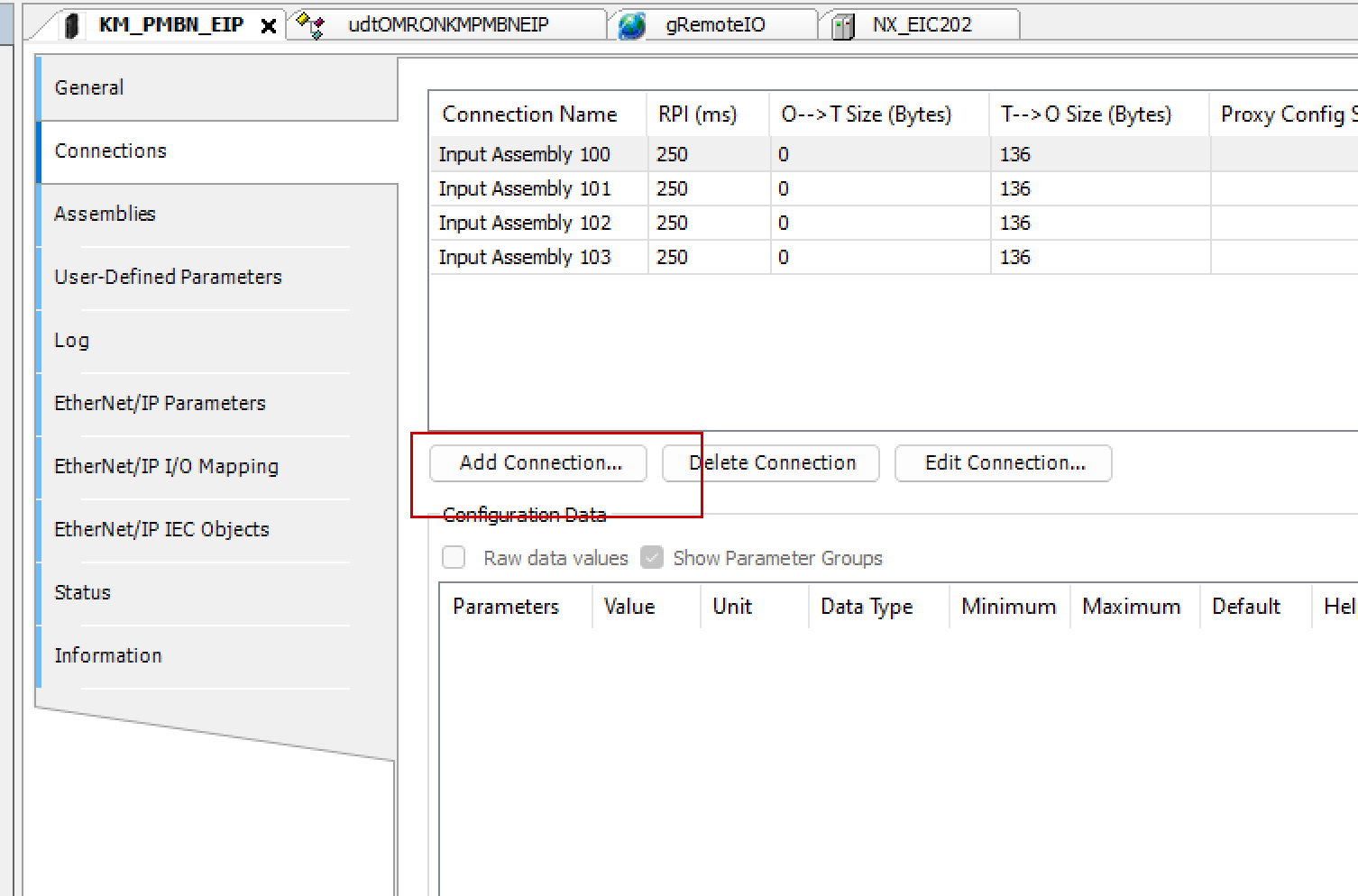

次はEthenret/IP接続を追加します。

今回の例では１P２Wの構成なので、CT1-4を使用しますので、Assembly 100-103にも追加してください。

Done!

アドレスマッピング

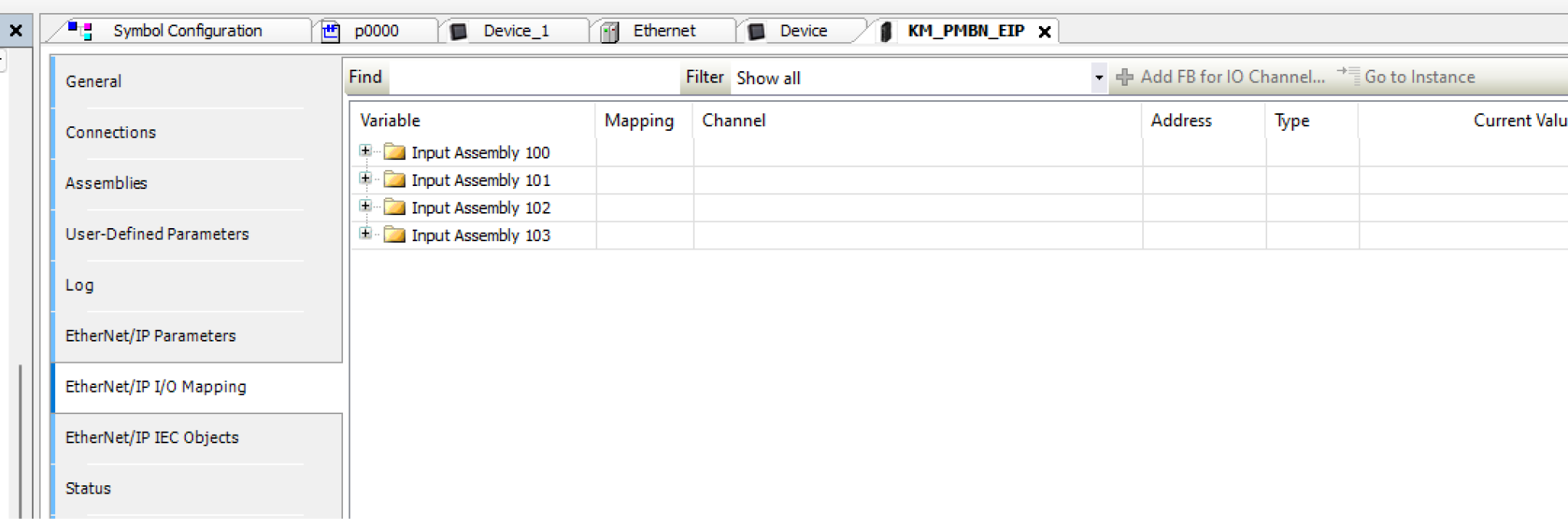

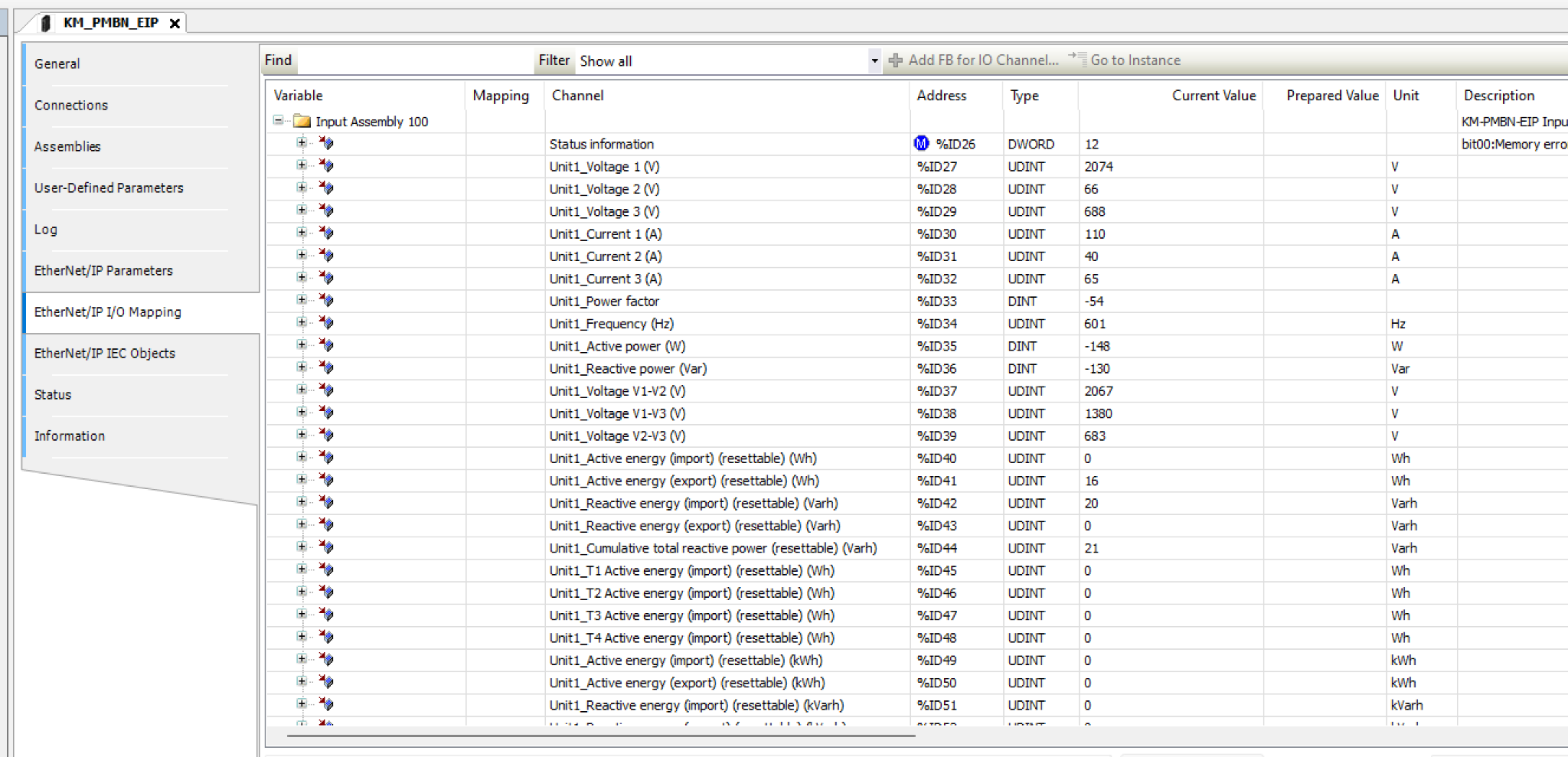

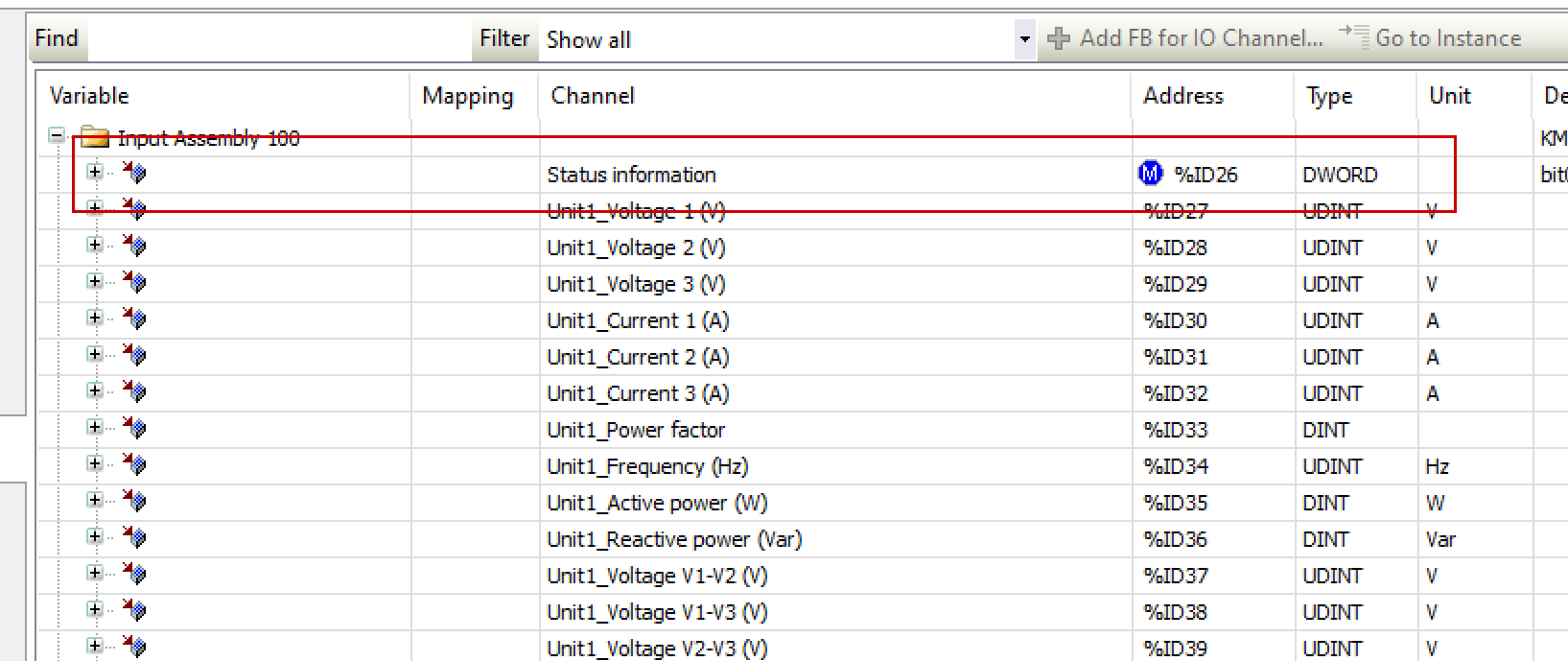

最後はアドレスの設定ですね。オムロンのKM-PMBN-EIPには各接続の項目に分かれていますので、前頭にアドレスを強制的に設定すれば、GVLのMapping が楽になります。

DUT

こちらはオムロンのKM-PMBN-EIPのEthernet/IP接続に合わせて作成した構造体です。

TYPE udtOMRONKMPMBNEIP :
STRUCT
dwStatusInformation : DWORD;
udiVoltage1 : UDINT; // [V]
udiVoltage2 : UDINT; // [V]
udiVoltage3 : UDINT; // [V]
udiCurrent1 : UDINT; // [A]
udiCurrent2 : UDINT; // [A]
udiCurrent3 : UDINT; // [A]
diPowerFactor : DINT;
udiFrequency : UDINT; // [Hz]
diActivePower : DINT; // [W]
diReactivePower : DINT; // [Var]
udiVoltageV1V2 : UDINT; // [V]
udiVoltageV1V3 : UDINT; // [V]
udiVoltageV2V3 : UDINT; // [V]
udiActiveEnergyImport : UDINT; // [Wh]
udiActiveEnergyExport : UDINT; // [Wh]
udiReactiveEnergyImport : UDINT; // [Varh]
udiReactiveEnergyExport : UDINT; // [Varh]
udiCumulativeReactivePower : UDINT; // [Varh]
udiT1ActiveEnergyWh : UDINT; // [Wh]
udiT2ActiveEnergyWh : UDINT; // [Wh]
udiT3ActiveEnergyWh : UDINT; // [Wh]
udiT4ActiveEnergyWh : UDINT; // [Wh]
udiT1ActiveEnergyKWh : UDINT; // [kWh]
udiActiveEnergyExportKWh : UDINT; // [kWh]
udiReactiveEnergyImportKVarh : UDINT; // [kVarh]
udiReactiveEnergyExportKVarh : UDINT; // [kVarh]
udiCumulativeReactivePowerKWh : UDINT; // [kWh]
udiT1ActiveEnergyKWh2 : UDINT; // [kWh]
udiT2ActiveEnergyKWh : UDINT; // [kWh]
udiT3ActiveEnergyKWh : UDINT; // [kWh]
udiT4ActiveEnergyKWh : UDINT; // [kWh]
udiConversionValue1000 : UDINT;
udiConversionValue0001 : UDINT;
END_STRUCT
END_TYPE
