Reference Link
TestABit?

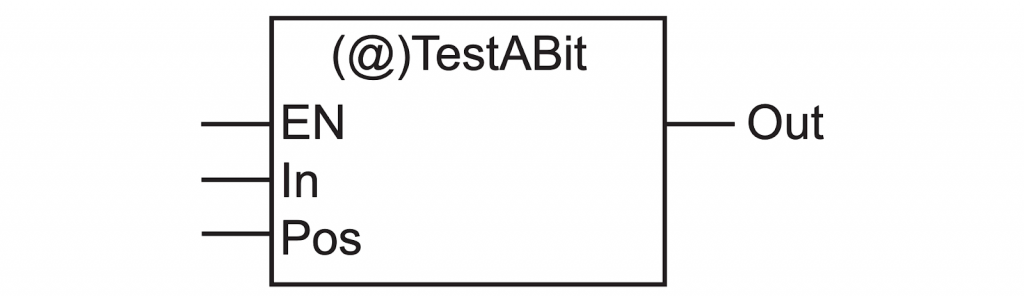

TestABit命令は、ENがTRUEのとき、ビット列Inのビット位置Posにあるビットの値をビット値Outに代入する。注意するのはENがFALSEのとき、Outの値はFALSEとなる。
VAR_IN
| 変数名 | データ・タイプ | 説明 |
| In | BYTE/WORD/DWORD/LWORD | 操作する変数 |
| Pos | USINT | 指定されたビット位置 |
VAR_OUT
| 変数名 | データ・タイプ | 説明 |
| Out | BOOL | 指定されたビットの値 |

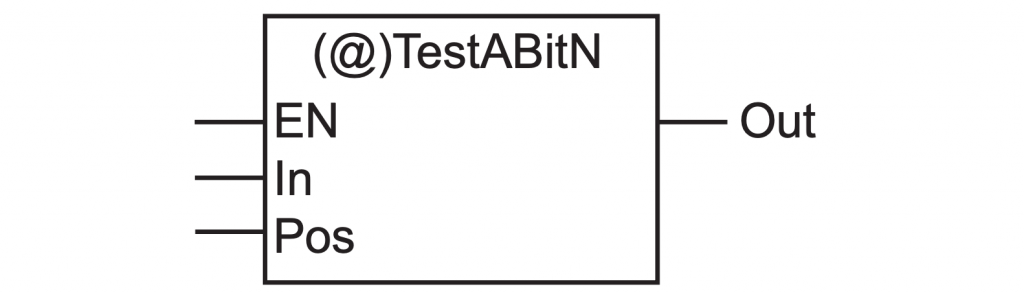

TestABitN?
TestABitN命令は、ENがTRUEのとき、ビット列Inのビット位置Posにあるビットの反転値をビット値Outに代入する。注意するのはENがFALSEのとき、Outの値はFALSEとなる。
VAR_IN
| 変数名 | データ・タイプ | 説明 |
| In | BYTE/WORD/DWORD/LWORD | 操作する変数 |
| Pos | USINT | 指定されたビット位置 |
VAR_OUT
| 変数名 | データ・タイプ | 説明 |
| Out | BOOL | 指定されたビットの値の逆数 |
プログラム例1-TestABit

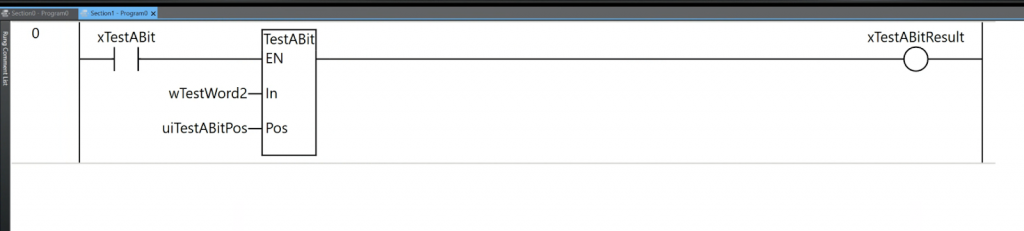

こちらのプログラム例-1ではTestABit関数を使用し、WORD変数のある位置現在値を取得します。
結果
それではプログラムをCPUにDownloadし、実行結果を確認していきましょう。

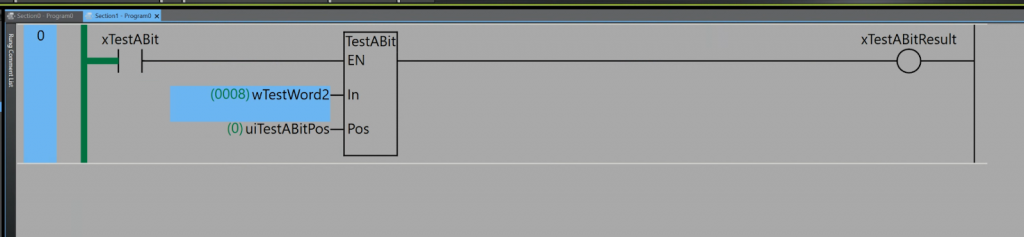

wTestWord2の現在値を8(Bit3=TRUE)に設定します。

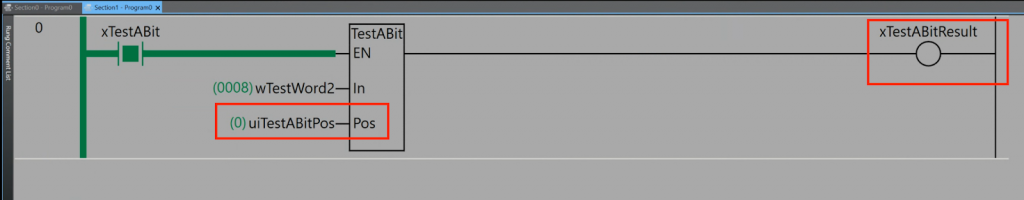

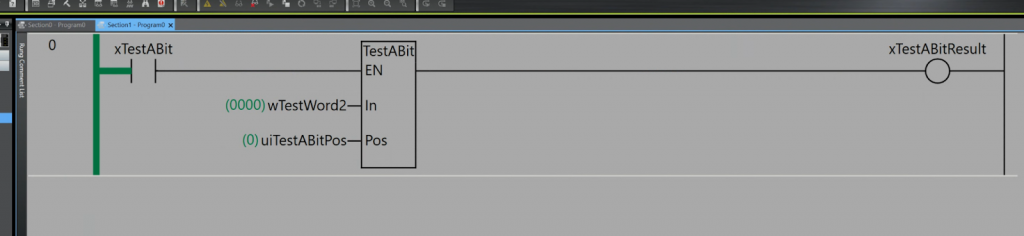

xTestBitをTRUEし、uiTestABitを0にします(Bit0がTRUEなのかをチェックします)。下図のように、TestABitの関数の実行結果がFALSEになり、xTestABitResultもFALSEになります。

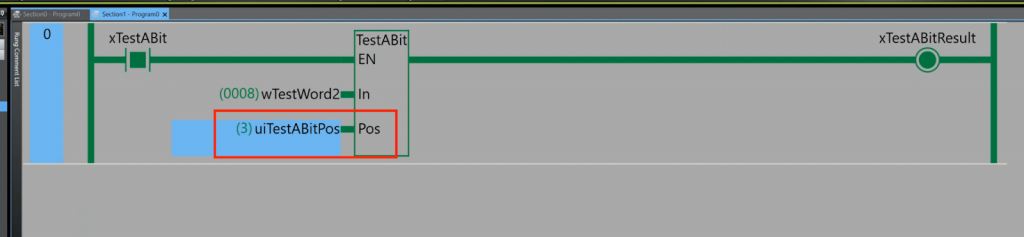

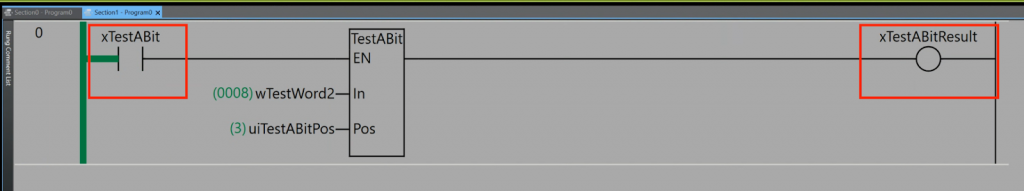

今度uiTestABitを3に設定します(Bit3がTRUEなのかをチェックします)。先ほどwTestWord2の現在値を8(Bit3=TRUE)に設定したので、TestABitの関数の実行結果がTRUEになり、xTestABitResultもTRUEになります。
最後、xTestBitをFALSEに設定します。TestABit関数が実行されないので、xTestABitResultもFALSEになります。
プログラム例2-TestABitN
こちらのプログラム例-2ではTestABitN関数を使用し、WORD変数のある位置のBITの現在値の反転を取得します。
結果

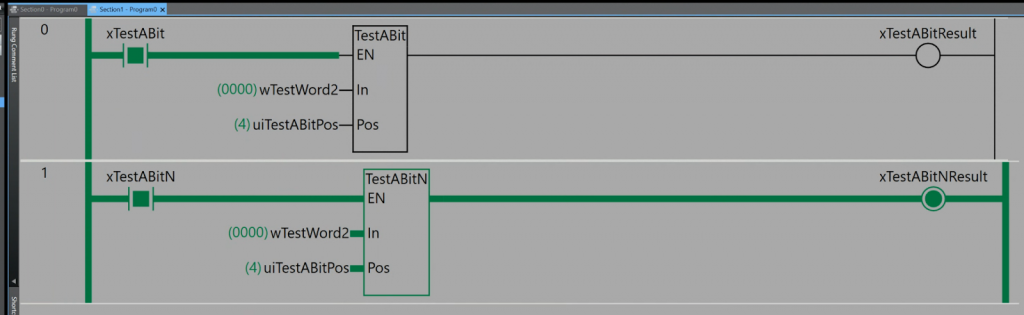

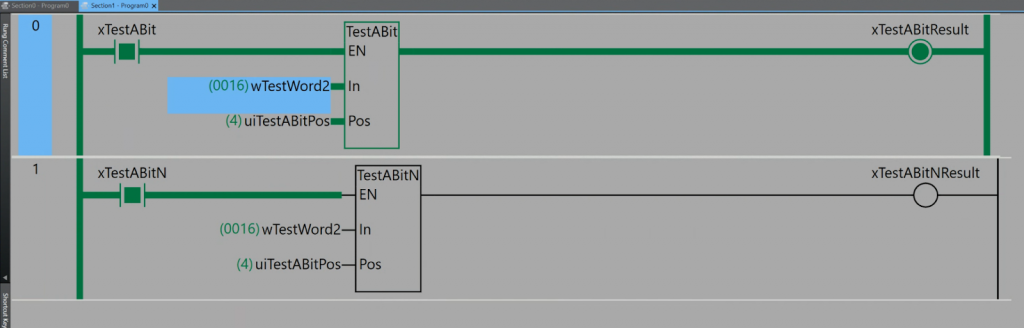

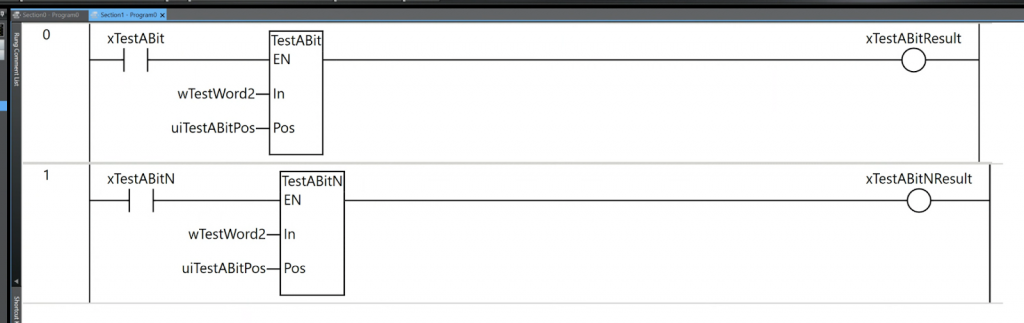

下図のようにTestABitとTestABitNと同じパラメータが入力され、結果が反転であることがわかります。
