OmronのNX-CSG320 CPUを使用し色々発信する新しいSeriesです。どうぞよろしくおねがいします。まず最初にツールのインストール・CPU状態Monitor・Upload・Downloadの基本操作から始めたいと思います。

Sysmac Studio Download

OmronのNX CPUを使用するにはSysmac StudioというOmronのツールが必要です。

下記のLinkから英語版をDownloadします。

https://automation.omron.com/en/us/forms/download-sysmac-studio-standard-edition

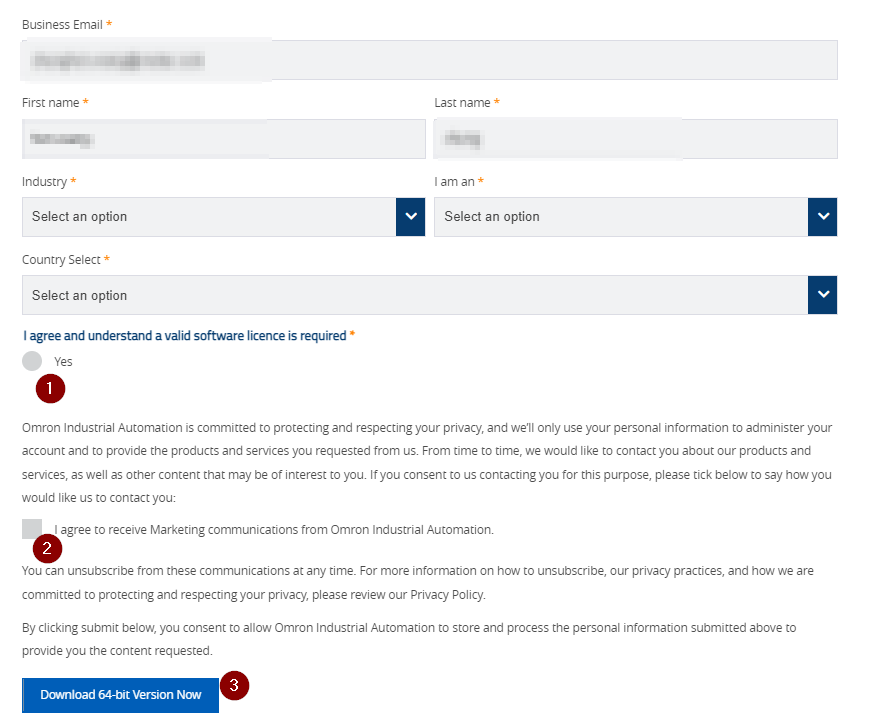

個人情報を入力しDownload 64-bit Version NowでOKです。

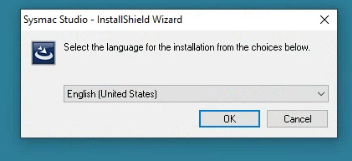

英語を選び>OKします。

Next>で進みます。

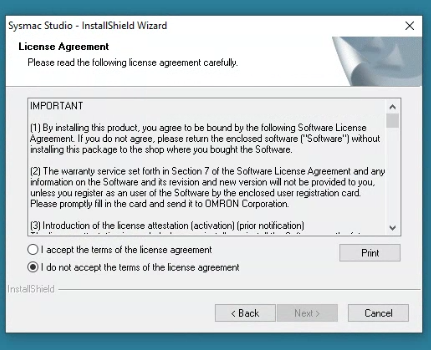

ライセンス同意し、Next>します。

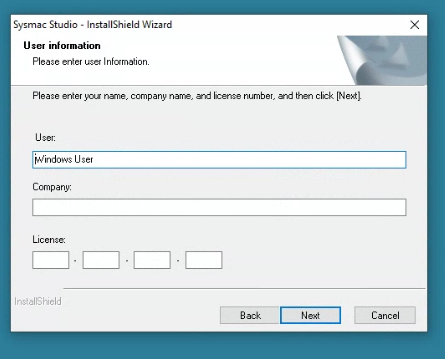

ライセンスを入れて、Next>します。

確かに1ヶ月のTrialがあります。

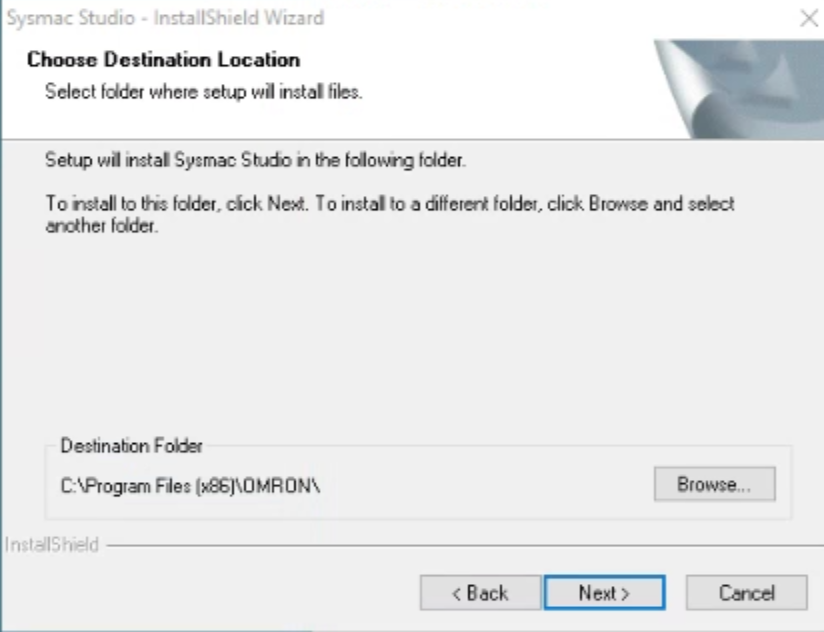

場所を選び>Nextします。

Next>します。

Completeを選び、Next>します。

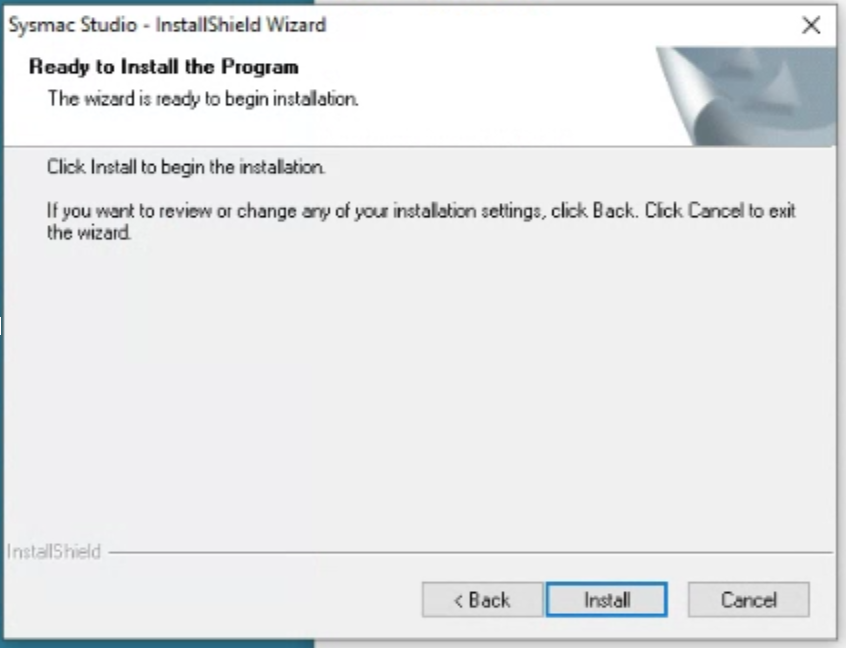

Installボタンで始まります。

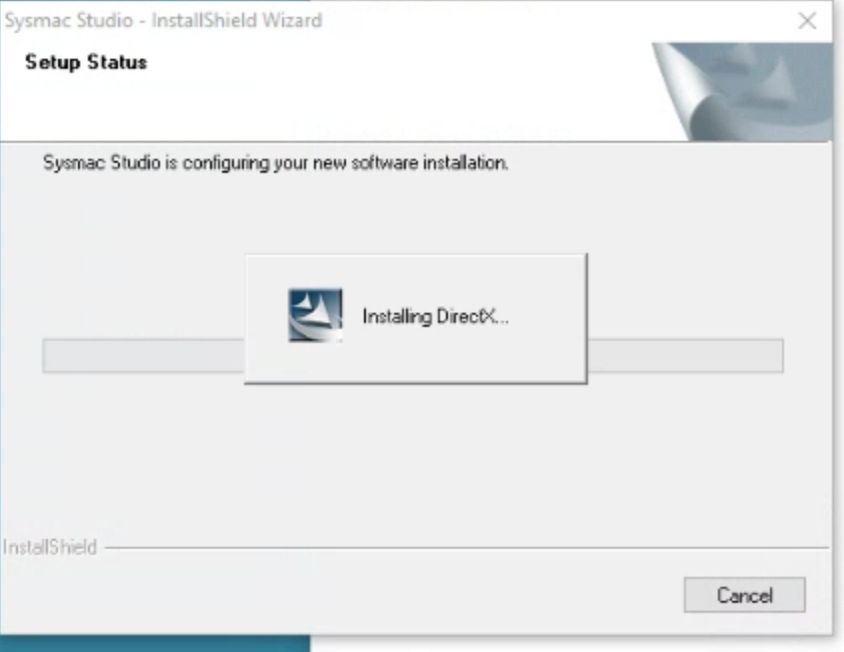

インストール完了までお待ちください。

Connect to your CPU!

Sysmac Studioを起動します。

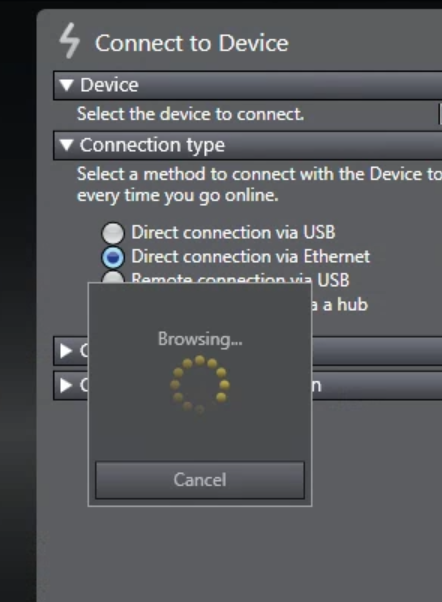

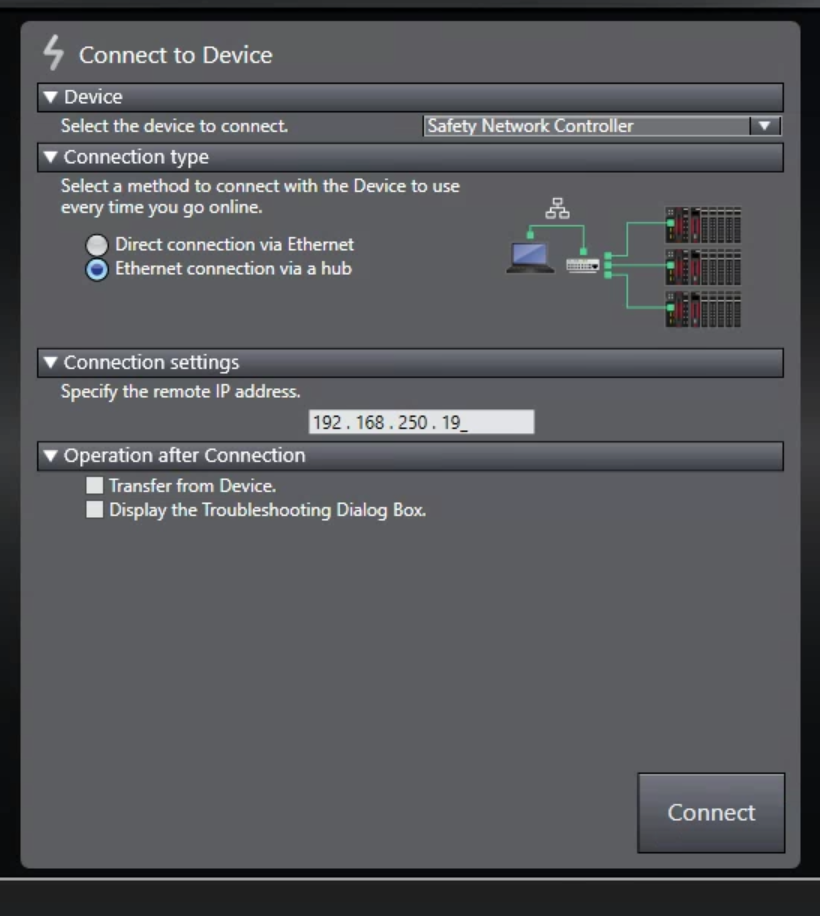

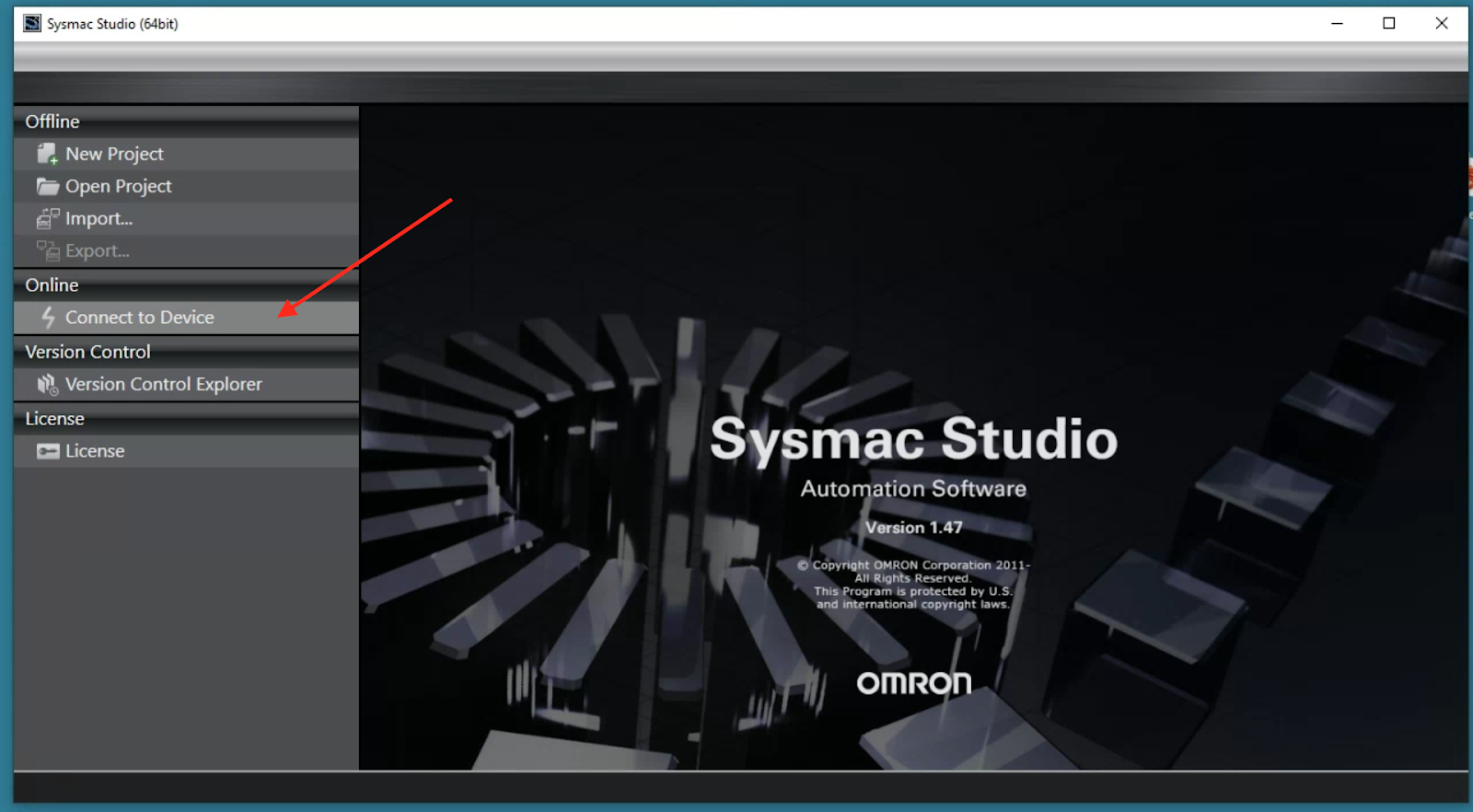

Online>Connect to Deviceをクリックします。

私が使用するのはNX-CSG320なので、

• DeviceがSafety Network Controllerを選び
• Connect TypeをEthernet connection via a hub
• Connection settingsでCPUのIPを入れて

Connectボタンで接続します。

しばらく待ちます…

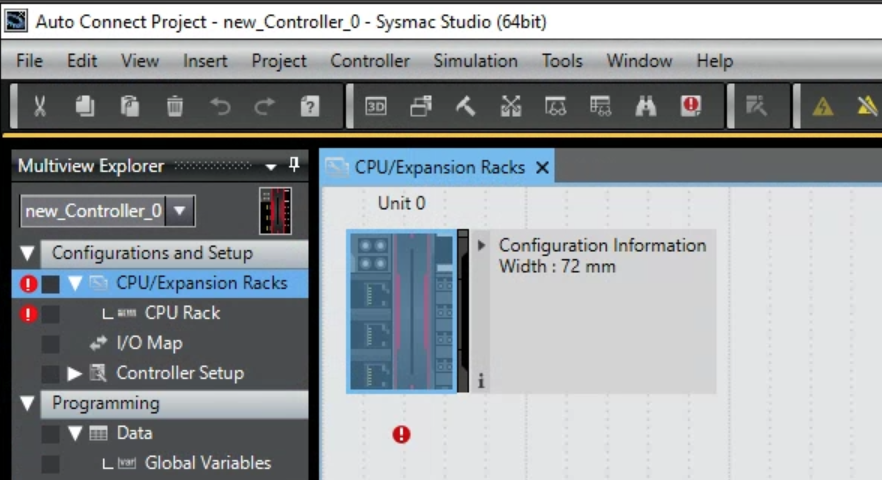

画面自動的にEditorに切り替えます。

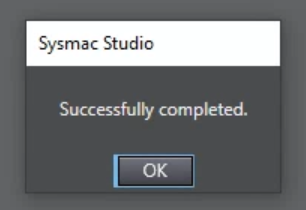

Successfully completedのメッセージが出ればOKです！

CPUだけがUploadされましたね。

Upload

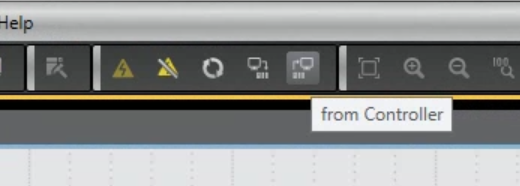

上にある”From Controller”のボタンからプロジェクトをUploadします。

Executeで実行します。

しばらく待ちます…

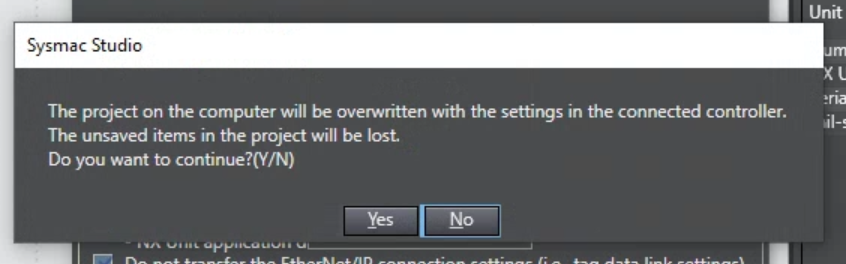

Yesで進みます。

Successfully completedのメッセージが出ればOKです。

今度は隣にいるSL5500もUploadされました！

Setup the IP

Configurations and Setup>Controller Setup> Built-in EtherNet/IP Port SettingでPort1とPort2のIPをアプリケーションに合わせて設定しましょう。

Clear Memory

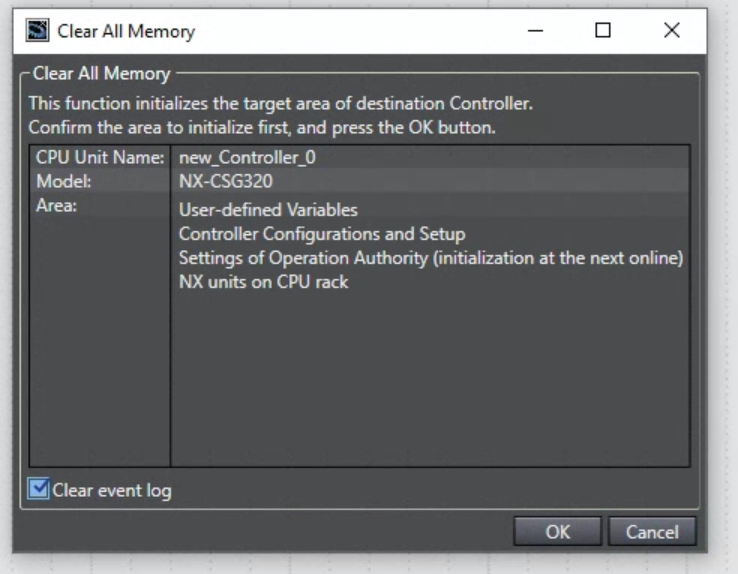

Controllerにデータが残ってるかもしれないので、Controller>Clear All Memoryで内部メモリを削除します。

初期化するデータを確認し、Okで進みます。

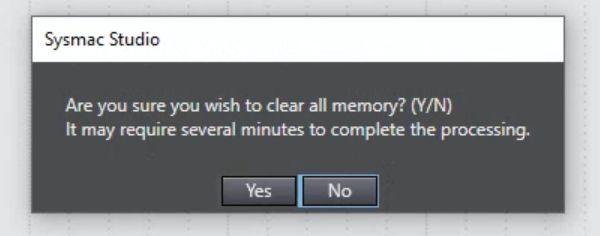

Yesで初期化始まります。

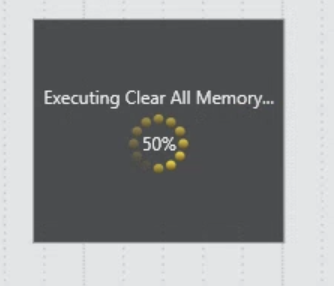

しばらく待ちますと、完成です。

PROGRAM

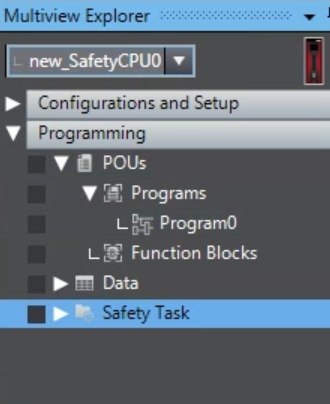

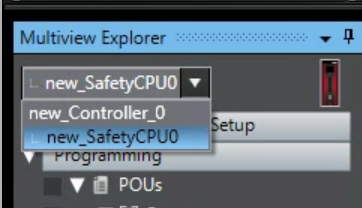

プログラムは今回のTutorialで触れませんが、Drop ListからCPUを選びます。

POUｓやDataたSafety Taskなどが見えます。

Online

ツールの黄色MarkをクリックしOnline Modeに切り替えます。

Download

“to Controller”のボタンでプロジェクトをCPUにDownloadできます。

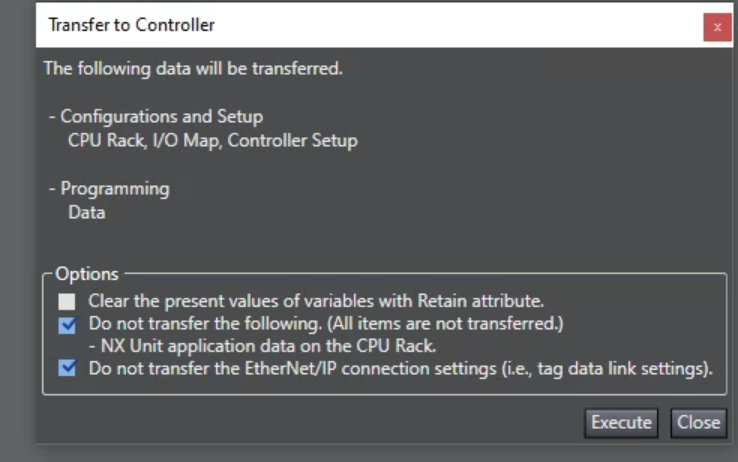

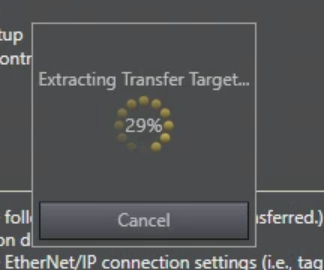

転送するデータを確認し、Executeで進みます。

Yesで実行します。

Troubleshooting

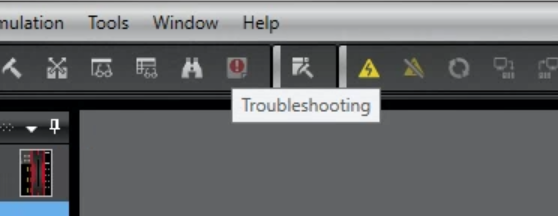

CPUにエラーが出た場合、そのTroubleshootingボタン！診断情報を確認できます。
