Codesys#Visualization 共通画面使用する

どこのメーカーでも共通画面があります。例えば画面のナビ-ケーション、アラームBarなどなど。もちろん1つ1つ貼り付けてもよいですが、一ヶ所変更したら大変なことになりますね。Codesysにはもちろん共通画面のような概念があり、うん~本当にいうと画面の上にもう1つの画面をONするってイメージですね。

ここでVisualization_MainBarという共通画面1つと、普通の画面Visualizationを作成します。

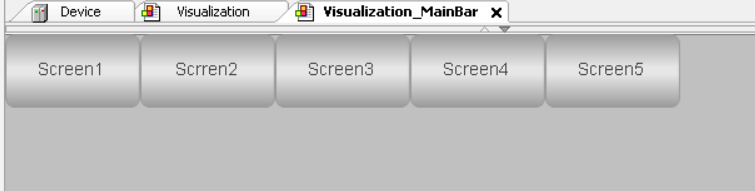

Visualization_MainBarの画面は、例えばScreenを切り替えるボタンを5つを作ります。

次はVisualizationの画面を開きます。

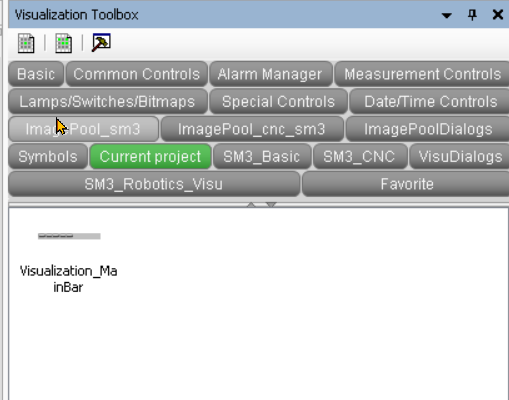

右のVisualization Toolbox>Current projectの選ぶと、先作ったVisualization_MainBarがみえます。

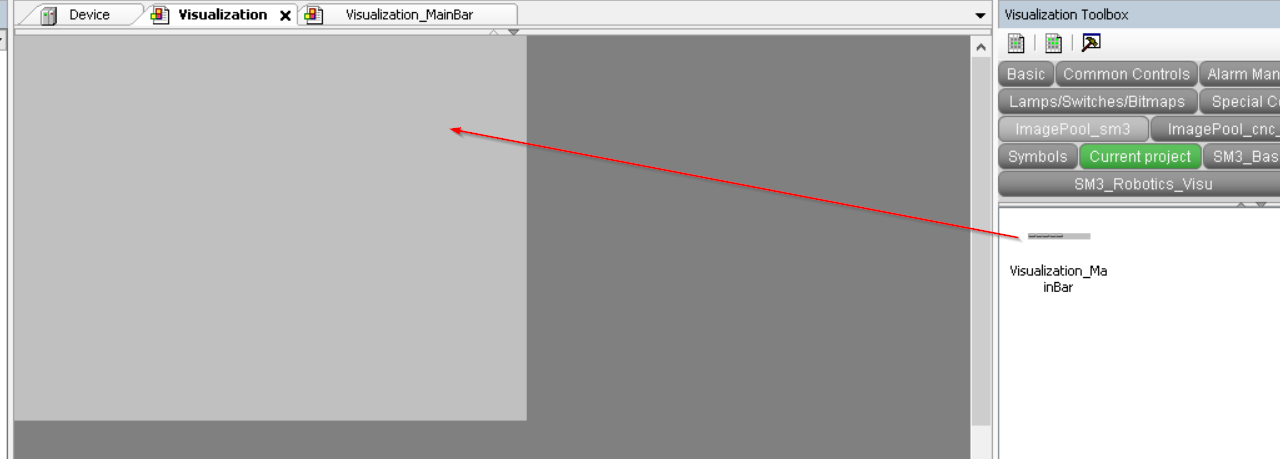

その画面をVisualizationへ引っ貼ります。

そうすると、いまVisualizationの画面の上に、さらにVisualization_MainBarが貼っているのイメージになります。つまり、Visualization_MainBarがが変更あれば、自動で反映されることになります。

それだけです。はーい、お疲れ様です。
