今回はシーメンスのStarterソフトでG/Sシリーズのドライブを吸い出す方法を紹介したいと思います。Starterは無料でダウンロードできますので、Googleで検索してみてください。
まずStarterを起動します。
次はProject>Newで新しいプロジェクトを作ります。
プロジェクト名を入れて、OKを。
次はSTARTERソフトと実物のドライブをどうやって接続するかを設定します。いわゆるインタフェースですね。Optionsをクリックします。
自分のLANカードに合わせて設定してください。
次はAccessibility Devicesというボタンをクリックします。
そうするといまネットワーク内にある全てのNodeをScanしてくれます。
もし正確見つかったら、このようにDriveが見えるようになります。
次はドライブ隣のCheckBoxを入れて、一番したにある”Accept”ボタンを押します。
しばらく待ちます…

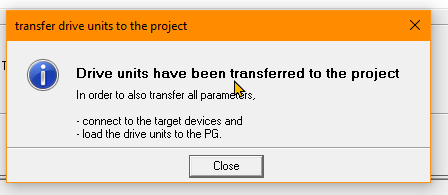

無事に”Drive”をいまSTARTERのプロジェクト転送OKならこのような画面が見ます。
左にあるWindowsにもそのDrive Unitが見えますね！
ですが、いまあくまでも”Drive Unit”だけ吸い出しだけで、中の型式・パラメータなどまだすいだしされていません。
ここでまずOnlineボタンをクリックします。

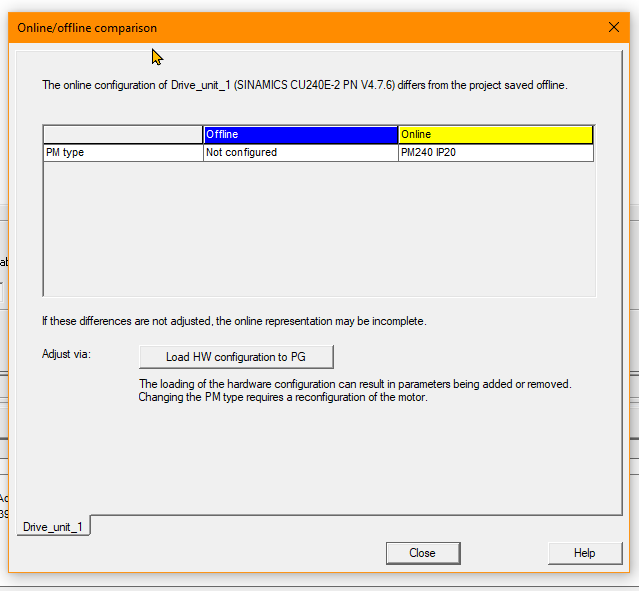

OnlineとOfflineが違いますよ！と。Load HW configuration to PGをクリックします。
それでOK。Closeします。

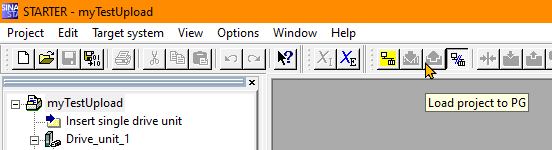

最後はLoad project to PGを押せば、パラメータまでは吸い出すことになります。
はーい、お疲れ様です。
