シーメンス#TPタッチパネルと三菱CPUの通信設定

三菱側

GXWORKS2でパラメータ>PCパラメータを開きます。

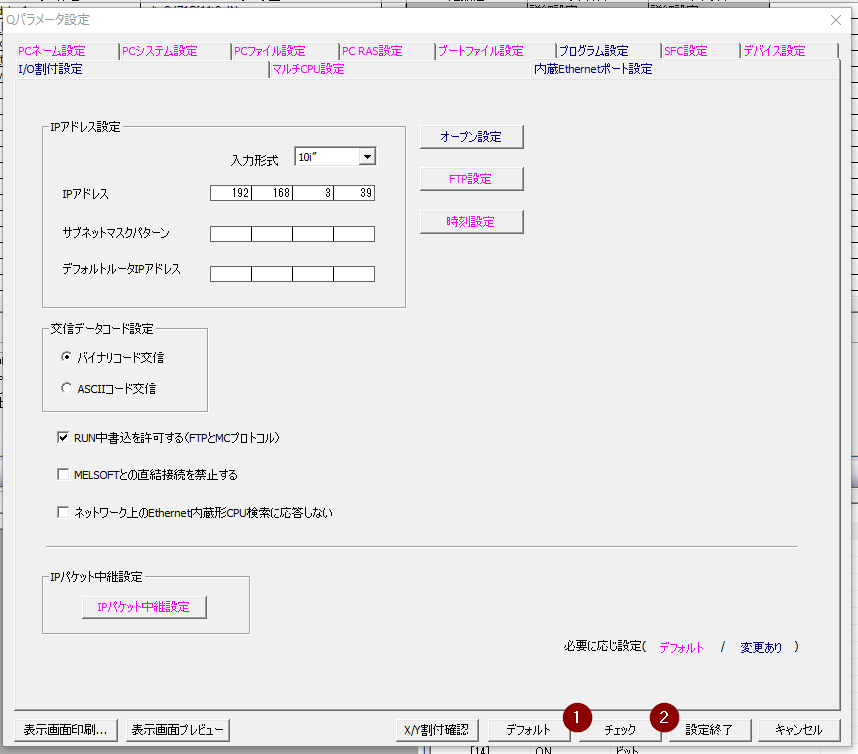

内蔵Ethernetポート設定のTab開きます。

IPアドレス設定・交信データコード設定はバイナリー交信・RUN中書き込むを許可する。

次はオープン設定を開きます。

TCPを選び・オープン方式はMCプロトコルにします。

ボート番号は1025します。(自由でもOK、1024以後にしてください)

最後はチェック>設定終了します。

CPUへダウンロードし、RESETかけましょう。

これで三菱側がOKです。

今回使うのはSiemens社のTP900パネルです。

Connection設定を行います。

Connection_1を作成し、Communication driverはMitsubishi MC TCP/IP..を選択します。

CPU TypeはQします。(自分の実機はQなので)

IPとPortは先と合わせてください。

最後はTag設定です。

新しいTagを作成し、Connectionは先作ったものにします。

残りはData Type・Addressさえすれば、終わりますー

はーい、お疲れ様です。
