Connector

ConnectorはSIMITの中にあるCouplingsのSignalsを接続することができます。

Input ConnectorはCouplingsにある全てのInputと接続できます。

Output ConnectorはCouplingsにある全てのOutput と接続できます。

もしInputがOutput Connectorに接続するとSIMIT→Start押したらエラーになります。

Input Connector

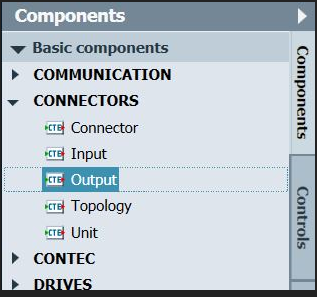

Components→CONNECTORS→Inputを左側の白い場所に引っ張ってください。

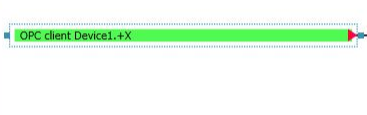

Input Connectorsは緑色で矢印が赤色で常に右側に差します。

Output Connector

Components→CONNECTORS→Outputを左側の白い場所に引っ張ってください。

Output Connectorsは赤色で矢印が緑色で常に左側に差します。

操作

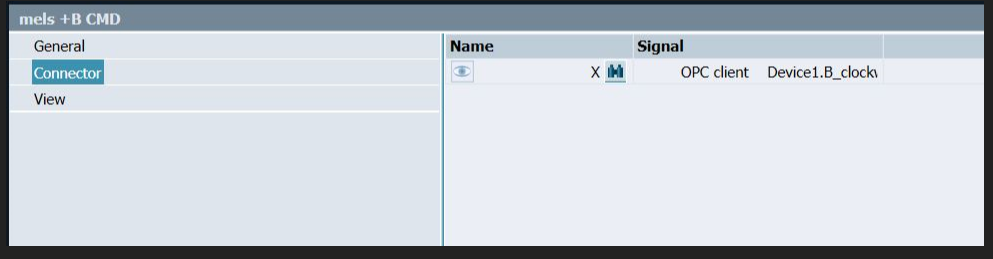

右側にある”Signals”を押して、いまSIMITがCouplingsされてるSignalsが全て見られます。

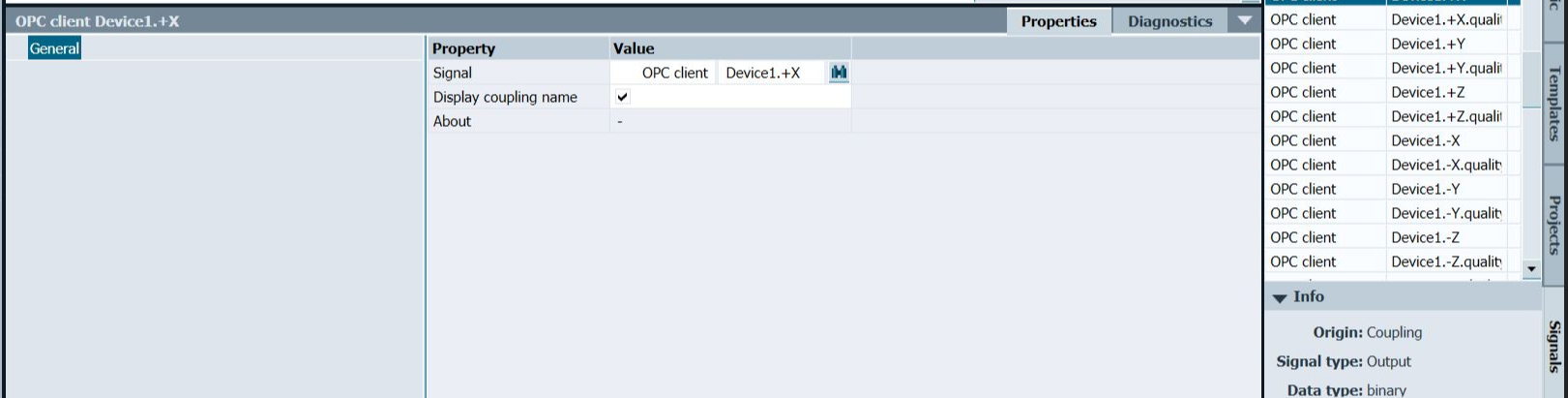

必要なSignalsをProprty→Signal→Valueのところに引っばっておけば紐つけます。

Standard

Binary Basic

基本なロジック演算行います。

AND

Generalの設定説明：

Name：このObjectの名前

Time Slice：Scan Time設定

Show names：CheckBox入れるとランプの隣に”Name”で設定された名前が表示します。

UID：Objectの独自のID

Position：ObjectのX,Y 位置

Width：ObjectのWidth

Height：ObjectのHeight

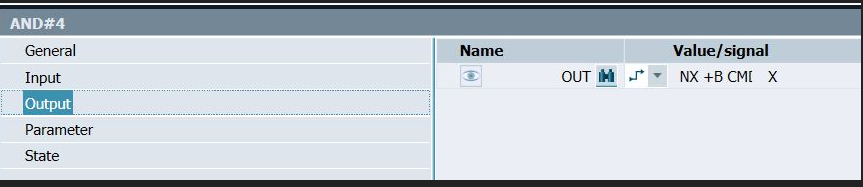

ここで比較するInputをMappingできます。

ここで演算結果です。

Control

Display

Binary display

いわゆるランプみたいなものですね。選択し左の白いところまで引っばってください。

Generalの設定説明：

Name：このObjectの名前

Time Slice：Scan Time設定

Show names：CheckBox入れるとランプの隣に”Name”で設定された名前が表示します。

UID：Objectの独自のID

Position：ObjectのX,Y 位置

Width：ObjectのWidth

Height：ObjectのHeight

CouplingsのSignalと紐付けのところです。

Color(off)はSignalがOFF状態の色。

Color(on)はSignalがON状態の色。

Shapeはランプの形が四角するか丸にするかの設定です。

実際引っばってきたらこんな感じですね。
