シーメンス# SmartClient-Setup Guide with QCPU

System Requirement

Totally Integrated Automation Portal‐V14SP1

Step7 Professional ‐V14SP1

Step7 Safety‐V14SP1

WinCC Comfort ‐V14SP1

GX Works2 Version 1.544S

IE with latest Java Installation

I-Phone Application Sm@rt Client Lite

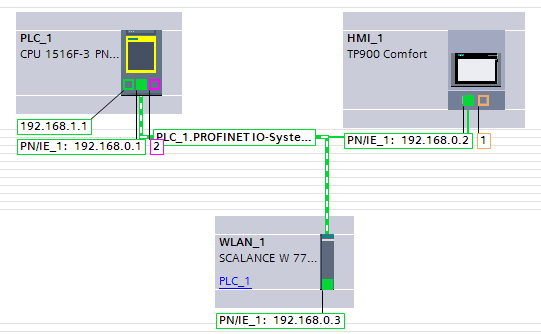

Configurations 

PLC1516F-3PN/DP 192.168.0.1

TP900 192.168.0.2

SCLANCE W774-1 192.168.0.3

Q04UDEHCPU 192.168.0.10

IPHONE

IPT1000

Settings In TIA


まずOPCUA の設定を有効します。

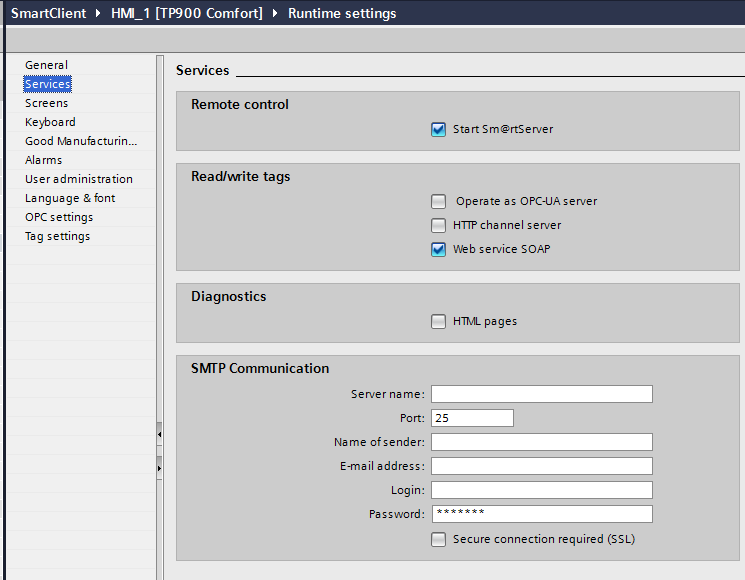

TP900にStart SmartServerのCheckbox入れいます。

ConnectionsにMC Protocolを追加。

CPU TypeはQします。

IPとPortsをGXWORKSに合わせてください。

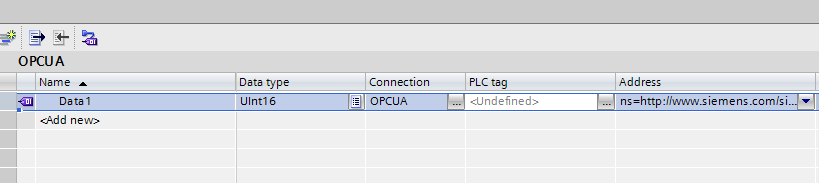

次はOPCUAも追加します。これはS7−ConnectionとMC Protocolが共存できないためです。

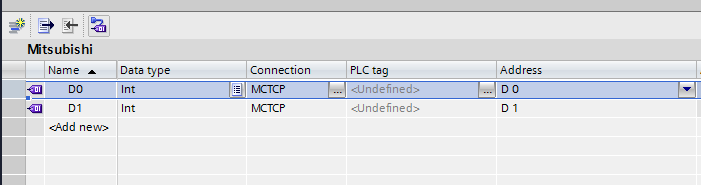

Tagで三菱のデバイスを追加します。

シーメンス側も追加します。

Settings In GXWorks

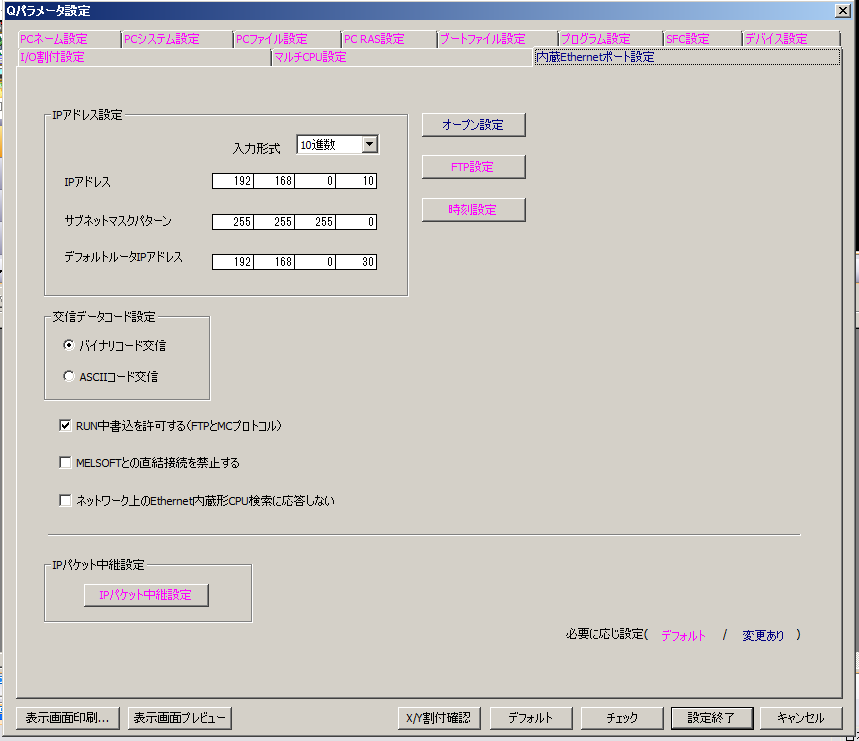

Mitsubishi PLC でPortなど設定を行います。

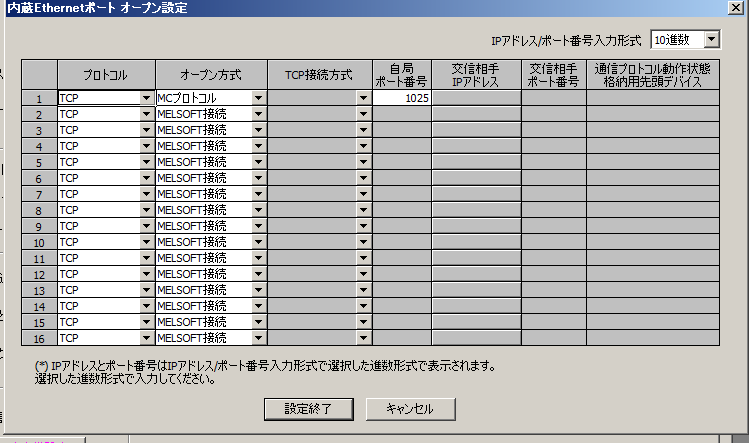

MC ProtocolとPortを設定します。

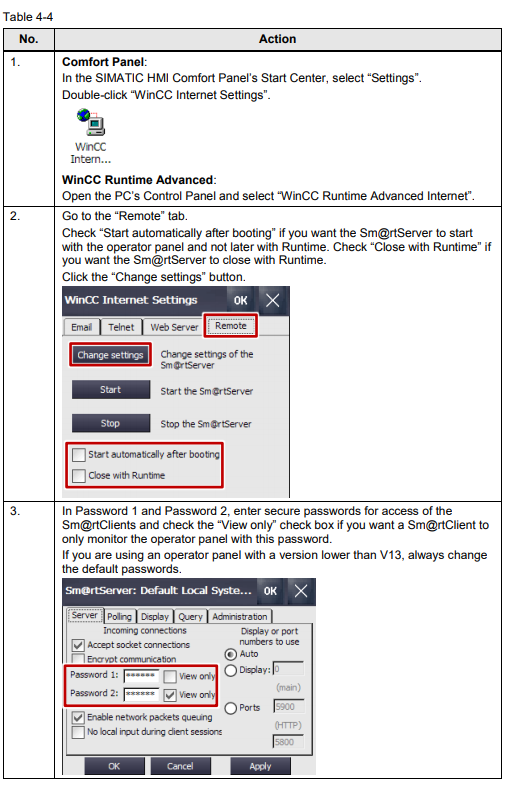

Settings In TP Panel

Implementation

App StoreからSm@rt Client Liteインストールします。

IPHONE/IPAD:

Sm@rt Client Liteを起動し下の設定を入れます:

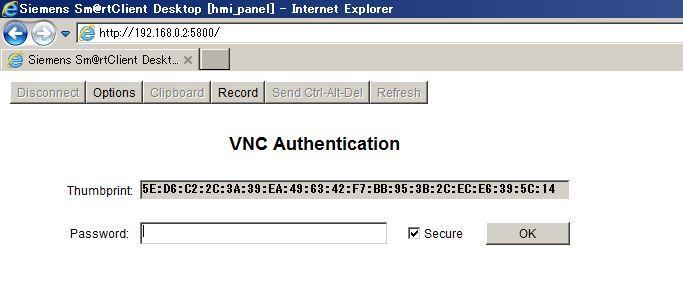

Browserの場合:

IEを起動し以下のアドレスを入力します:

http://192.168.0.2:5800/
