今回はSpeed 制御について少し話しします。Robotの作業環境には様々なSensorが取り付けされており、人間が侵入しても検知するのは目的です。それらのSensorの目的はRobotのSpeedを落とすか停止させ、検知＞Slow Down＞更に検知＞Stop＞復旧のようなイメージです。そのようなSensorはキーエンスやFestoなどのいろんなメーカも作ってて中にNon-Safety・Non-Dual InputのAux接点がついてるものもあります。あなたはその接点を使用しDIとつながり簡単なSpeed Controlを実装できます。今回の記事はそれの実装する目的です。

DI設定

まず簡単な繰り返しのプログラミングを作成しました。

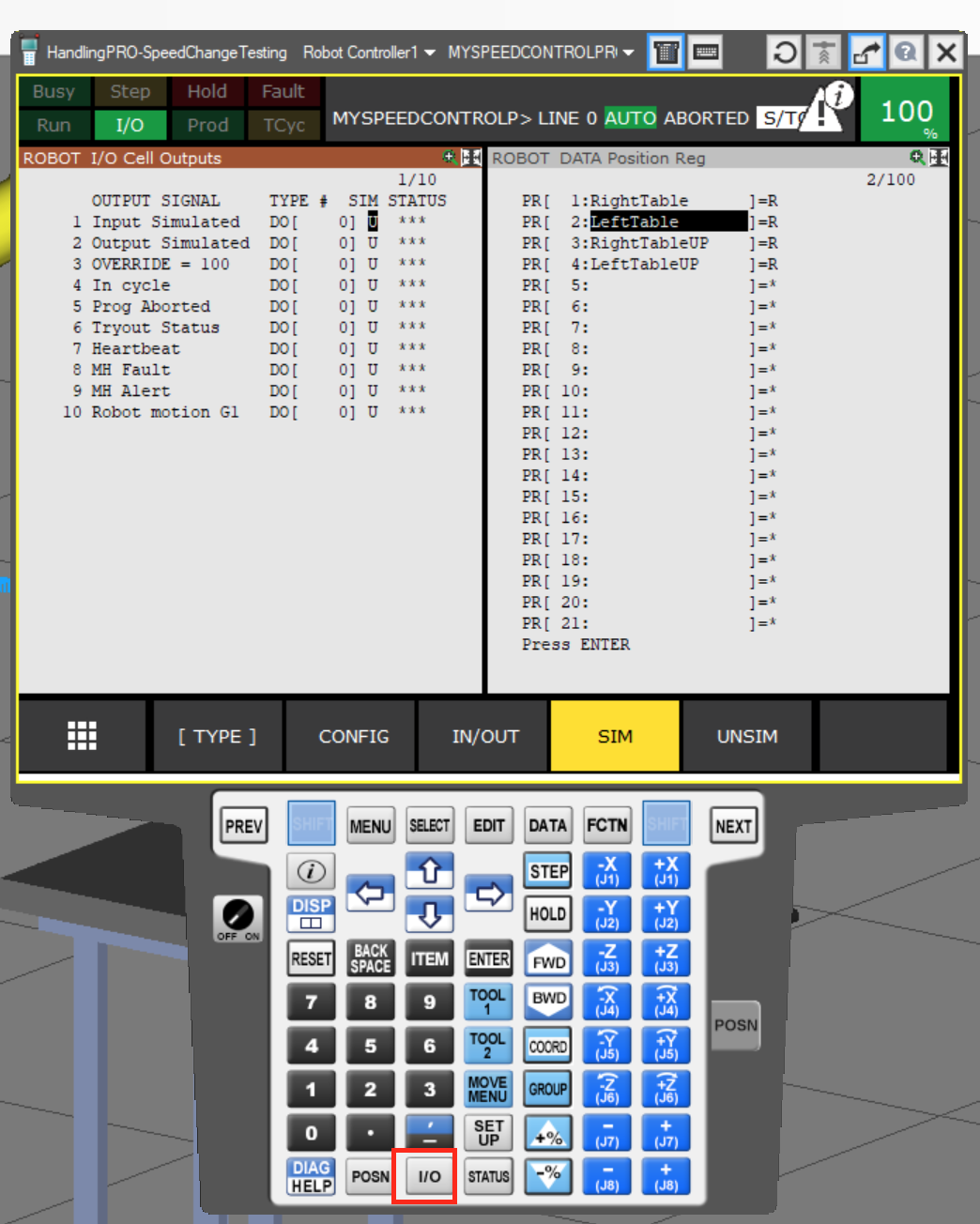

次はTeach pendantからI/Oを開きます。

Type>Digitalをクリックします。

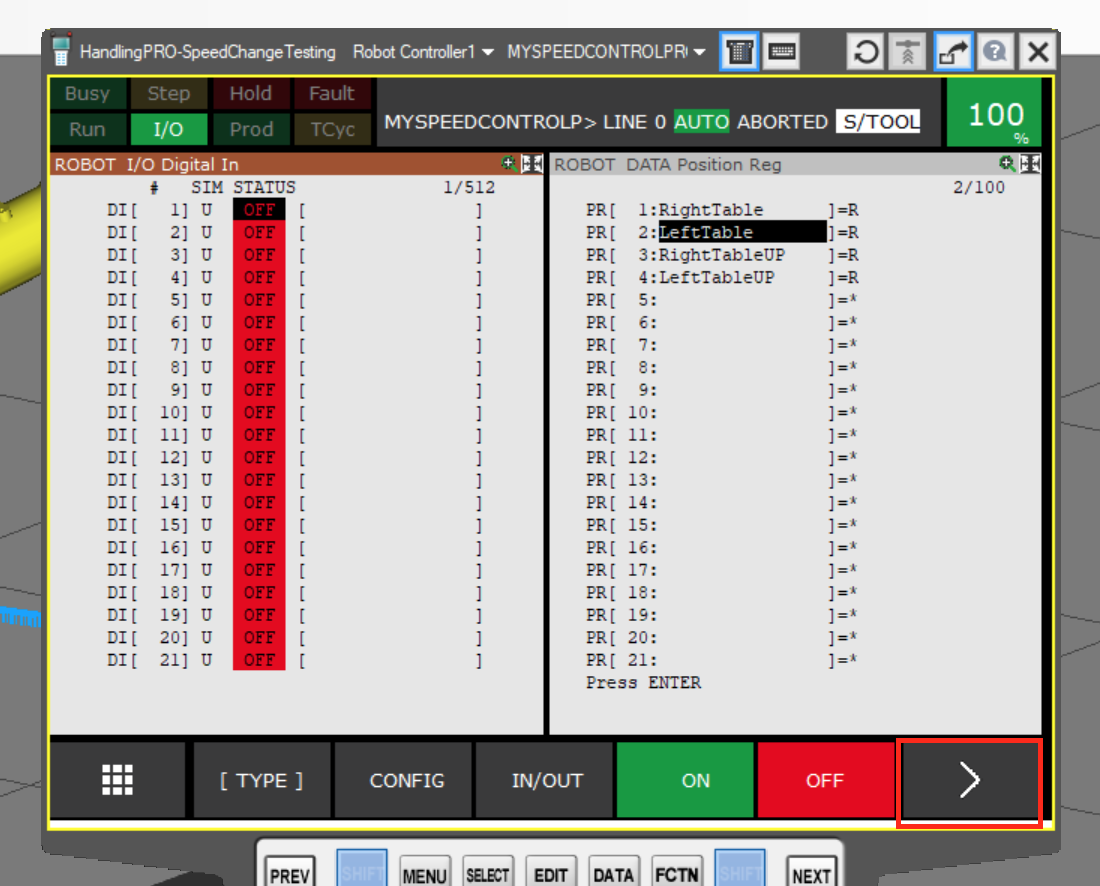

もし最初に表示されたのはDOであれば＞ボタンでDIに切り替えます。

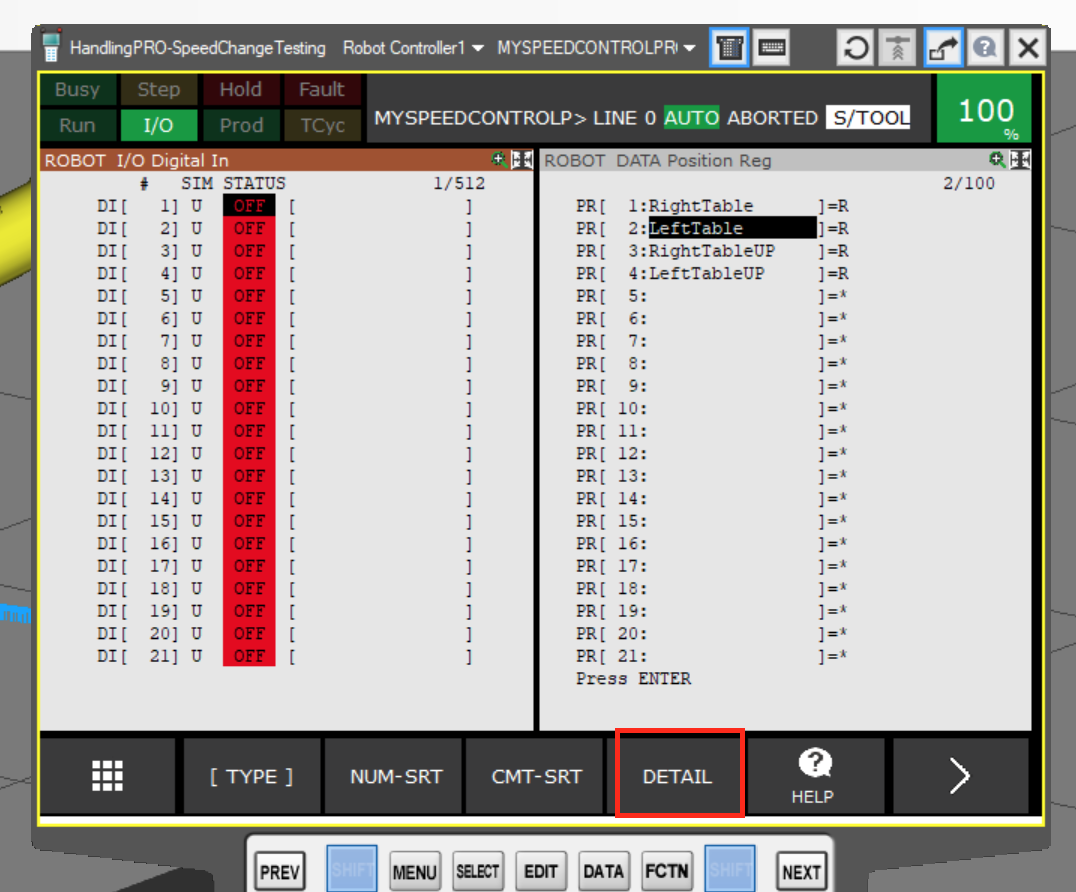

次にDIの画面からDETAILをクリックします。

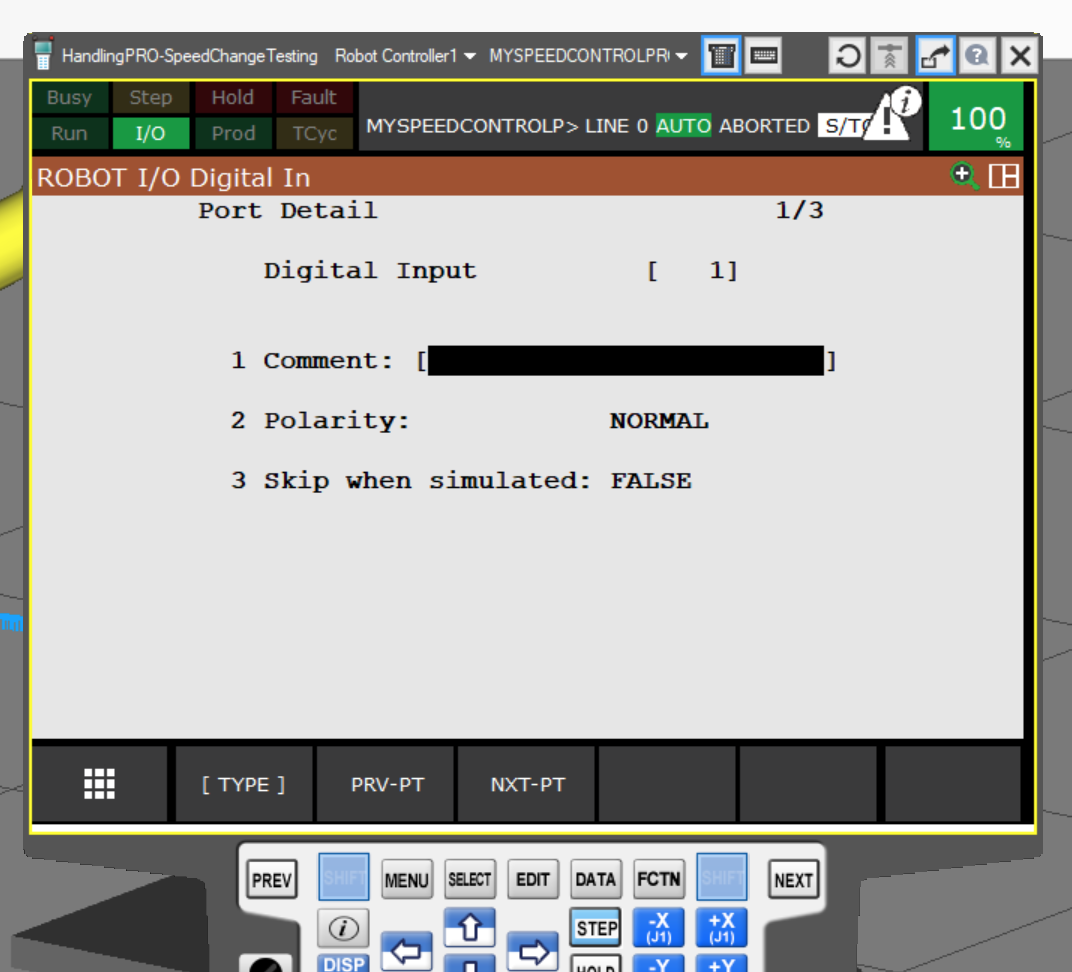

各DIの設定詳細になります。

Digital Input[ 1 ]はいまDI1のデータを示してることです。

1 Commentのところにコメントを入れましょう。

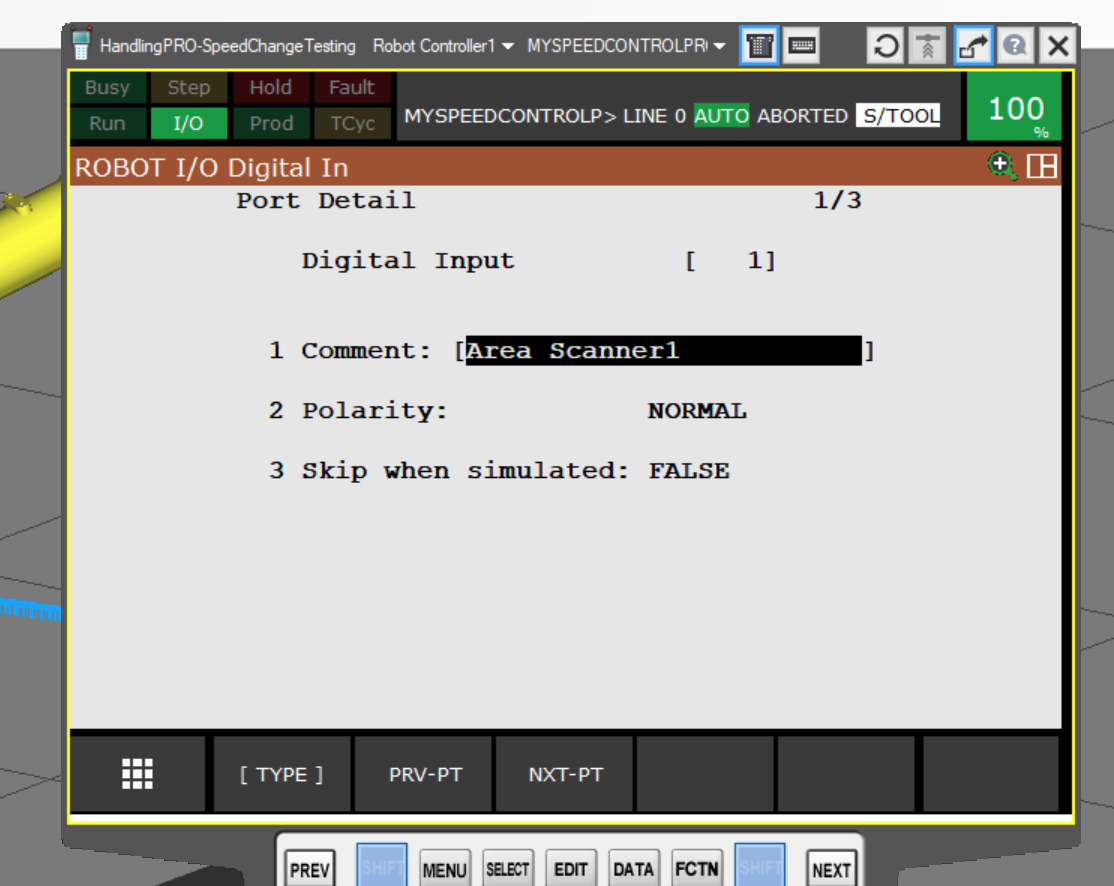

ここでArea Scanner1にします。

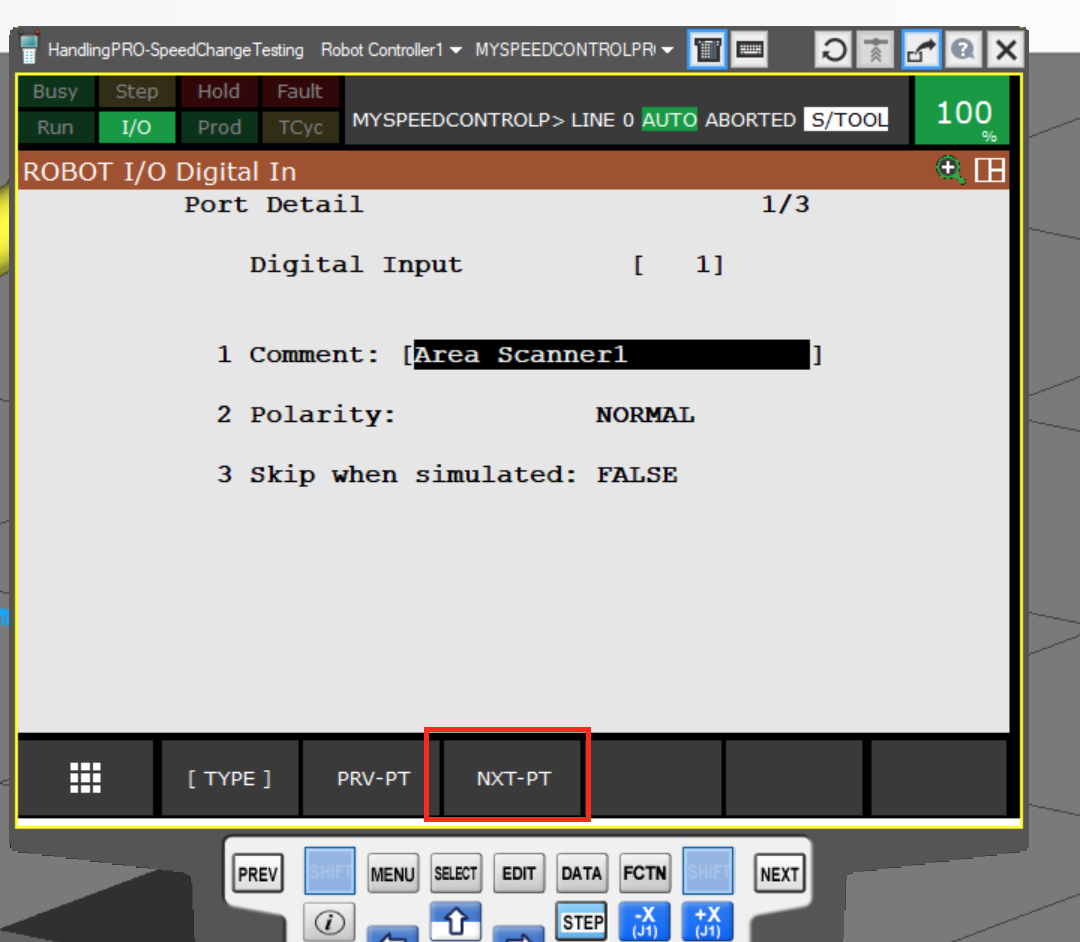

次はNXT-PTボタンをクリックしDI1からDI2に移動します。

DI2はArea Scanner2を入れます。

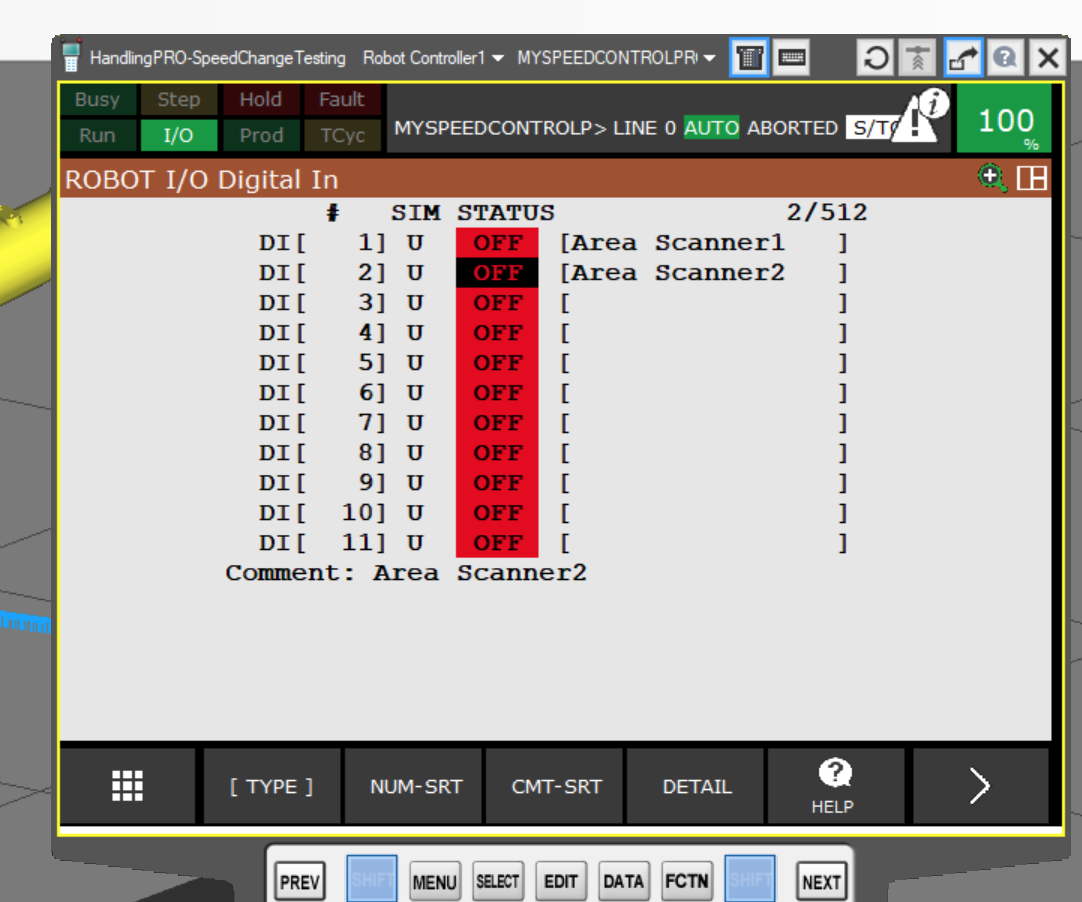

このように設定しました。

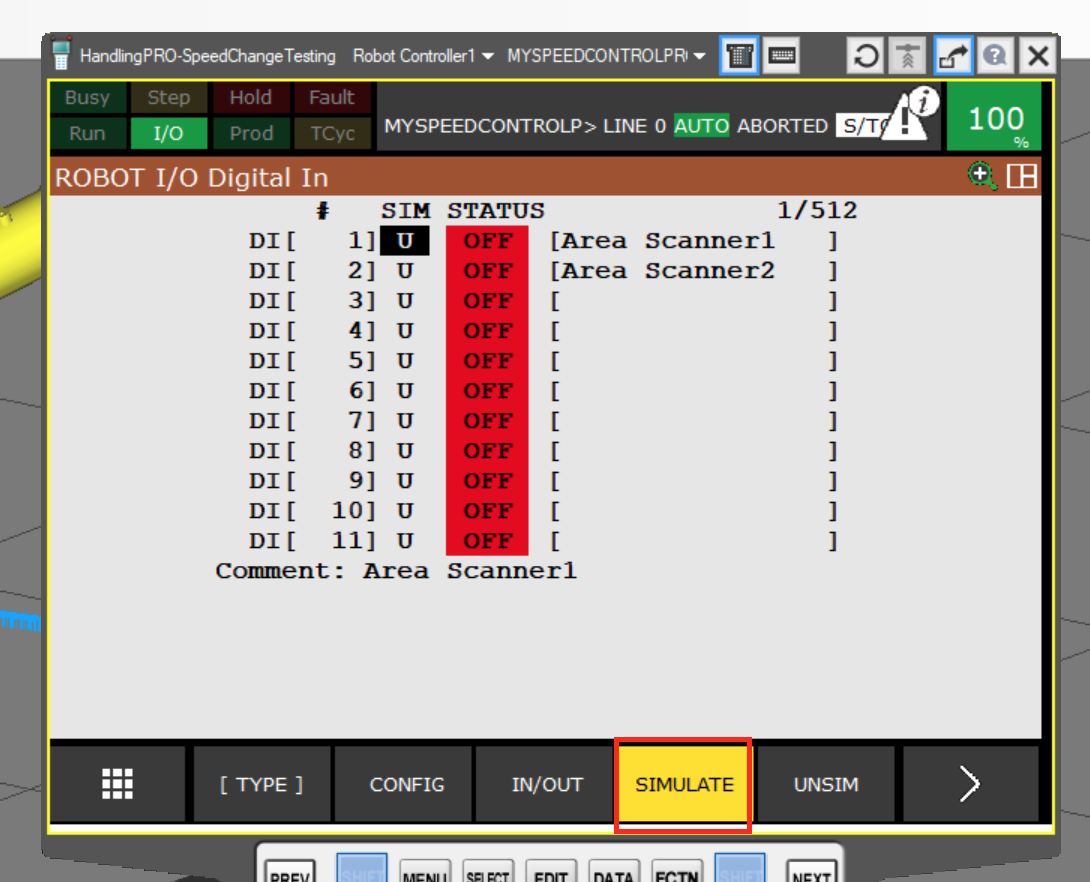

そのDI1とDI2は実際になにもつながっていませんので、シミュレーションできるように設定します。DI [1]を選び、SIMULATEボタンをクリックします。

そうすると、DI[1]のときのアルファベットがUからSに変わります。

DI2も同じの設定しましょう。

SETUP-Ovrd Select

次は実際Speed Overrideのところを設定します。

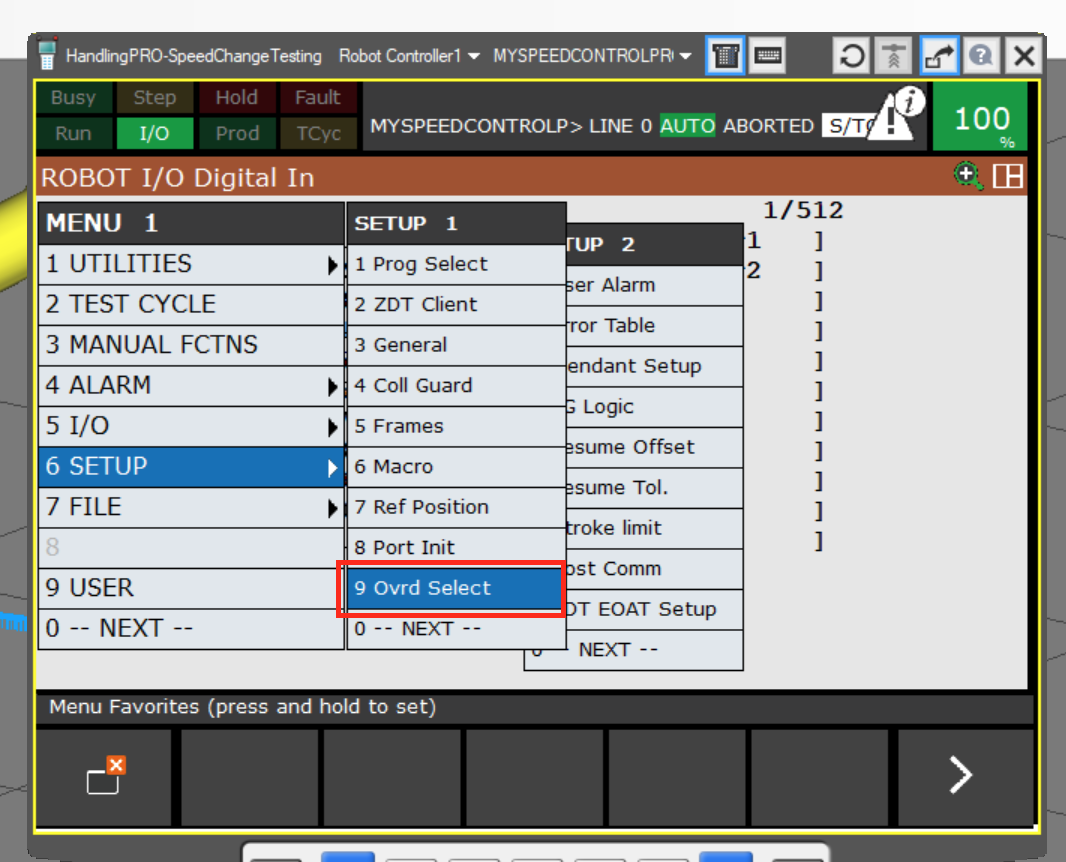

SETUP>Ovrd Selectをクリックします。

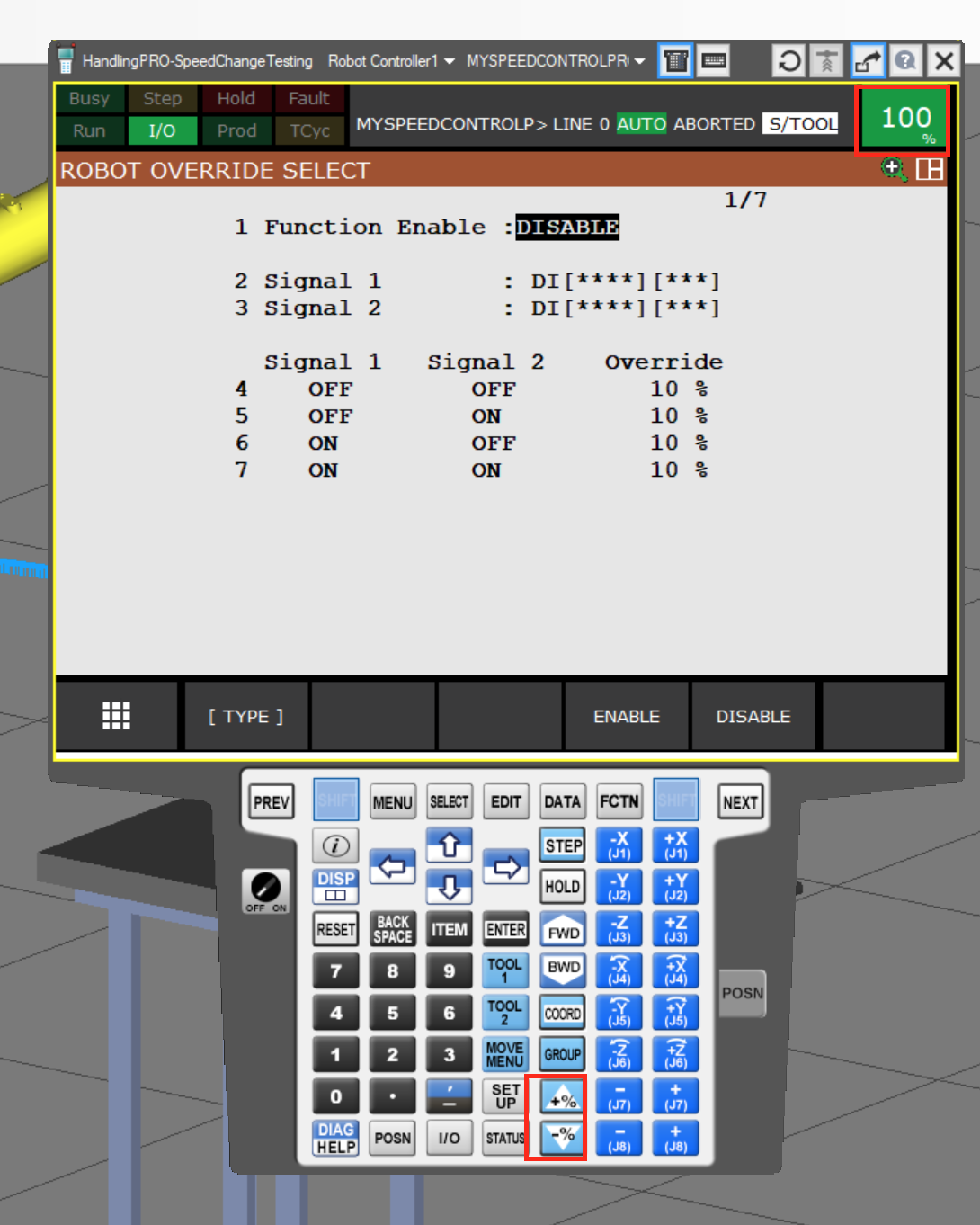

このような画面が出てきます。ここで機能を有効するかどうか・信号を何番するか・速度のOverride%は何％するかを設定できます。

本来、Teach pendantから＋・ーから右上の100％速度を変更するができすが、いまはDIから制御しようと考えていますね。

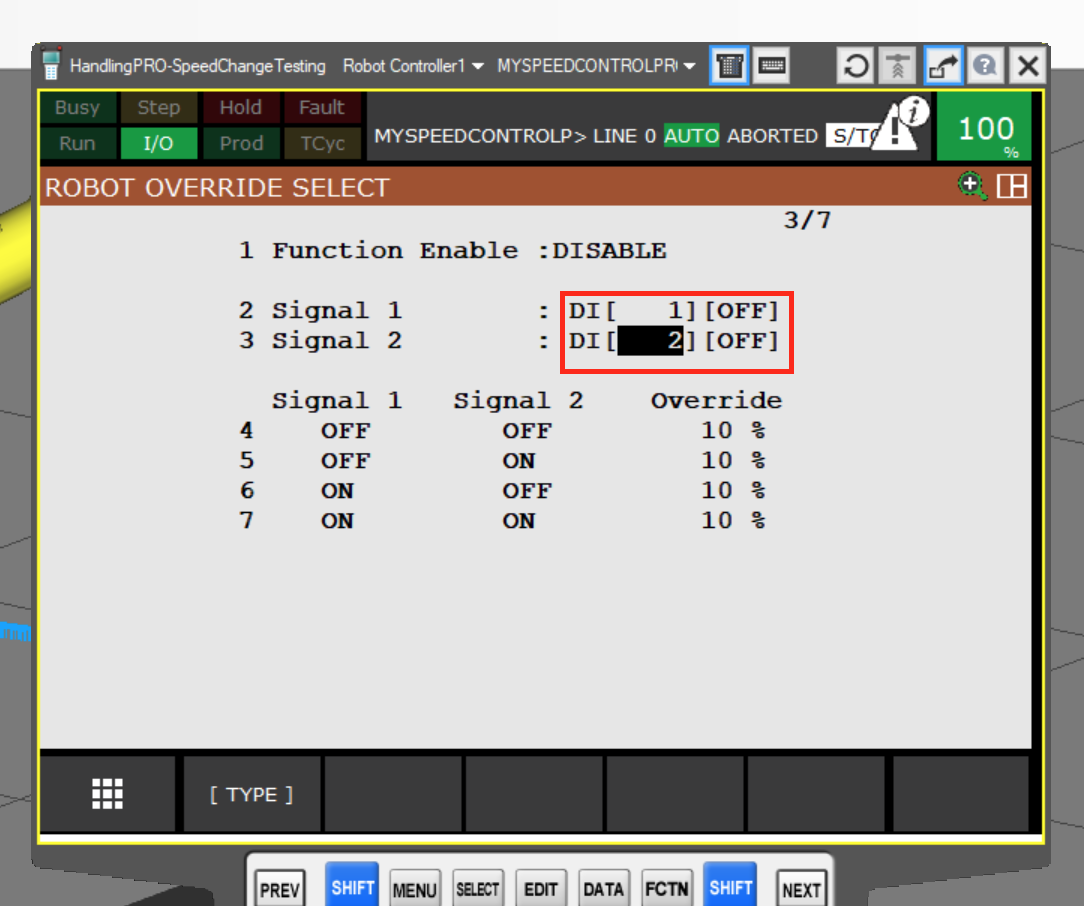

まずSignal 1とSignal 2を先Comment入れたのDI1とDI2に入れます。

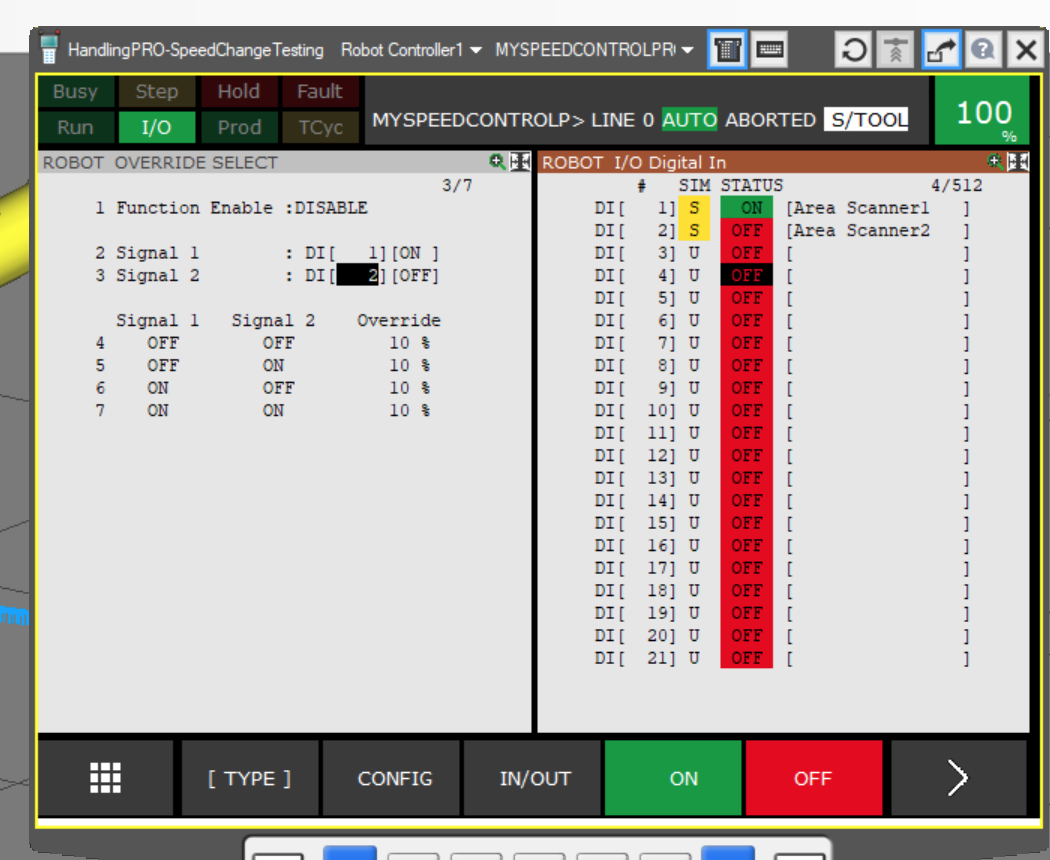

2画面に分割し、DI1をONしてDI[1][ON]になってるかどうかを割付で確認します。

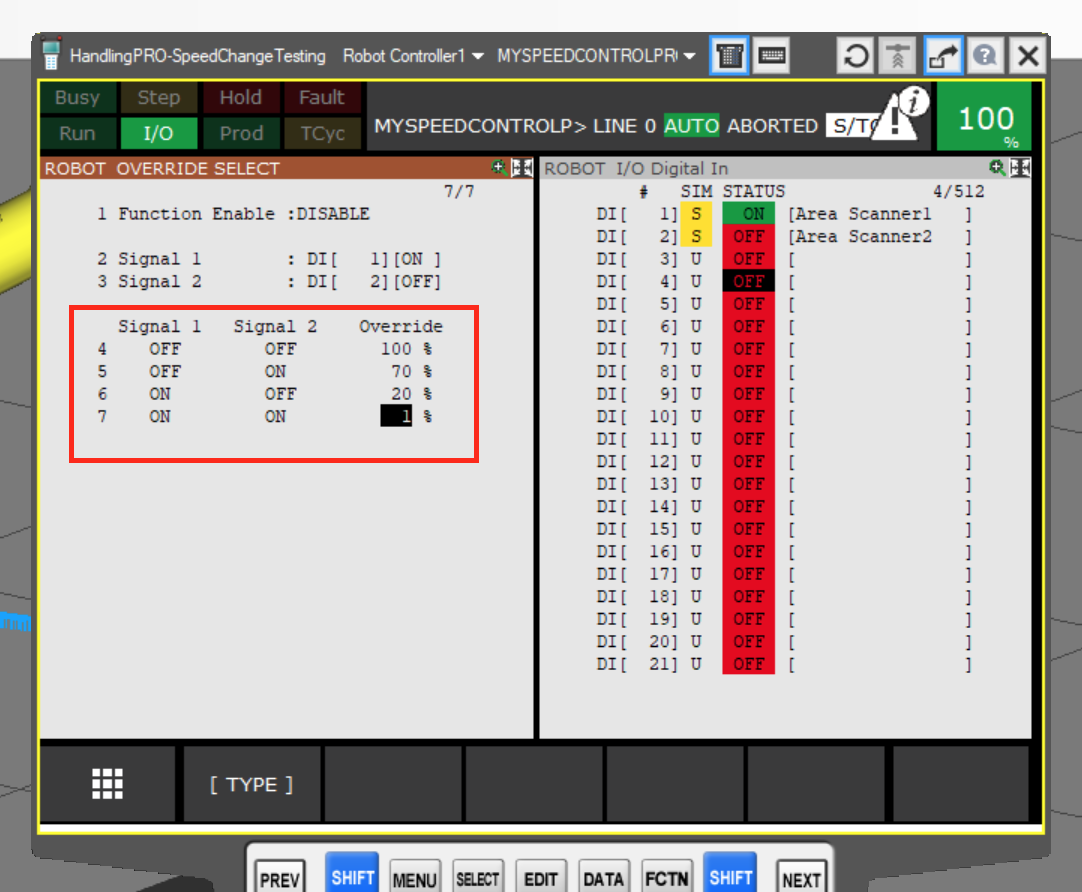

今度はSignalのPatternによってOverrideの％を設定します。

OFF OFF＝１００％

OFF On＝７０％のようにアプリケーションに合わせましょう。

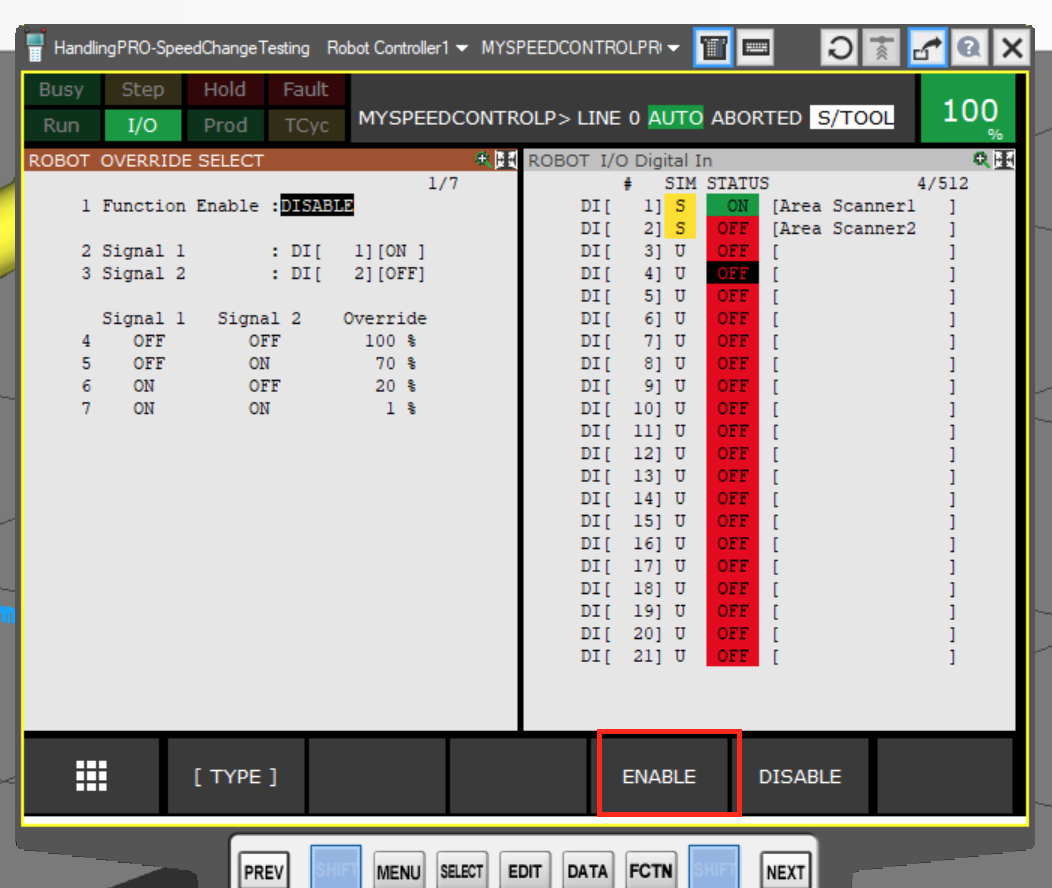

最後はEnableします。

よし、それでOKです。

結果

DI SignalのPatternによってSpeedは変化できるようになりましたね。

はーい、お疲れ様ーです。

このシリーズではFANUCのロボットとROBOGUIDEを使用について勉強用のメモになります。あくまでも個人的書いてたものなので、実際使うときには安全を注意し、経験あるエンジニアと一緒に作業してくださいね。
